Делаем навес своими руками: как построить простой и надежный навес (135 фото)

Основные моменты

Есть несколько способов, как сделать навес во дворе частного дома своими руками правильно, быстро, и чтобы он прослужил максимально долго? Для получения самого лучшего результата необходимо учитывать ряд важных параметров.

Навес

Форма навеса может быть арочной (хорошие характеристики, элементы должны быть идентичны друг другу), двухскатной (имеет все характеристики кровли для дома) и односкатные (самый простой и надежный вариант).

Назначение

Навес может применяться для защиты:

поленницы, инструментов, досок и других подобных материалов;

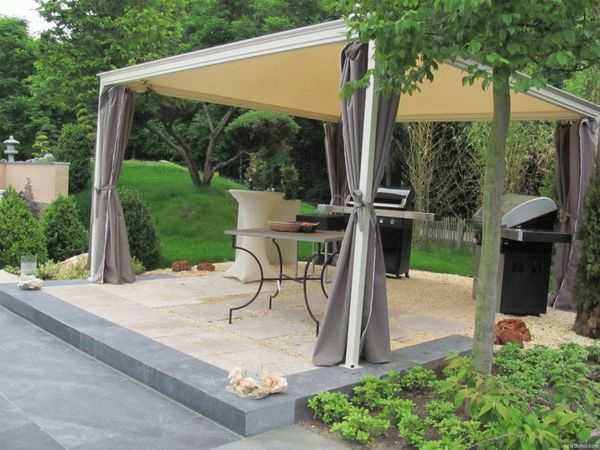

игровой зоны/места отдыха взрослых;
террасы, бассейна;
оранжерей, парников;
гриля/мангала;
входной группы, автомобиля.

Тип конструкции

Сама конструкция бывает нескольких типов:

закрытая – проёмы закрываются различными материалами, есть окна;
полузакрытая – есть боковые парапеты, стационарная крыша;
открытая – легкая крыша и несколько опор.

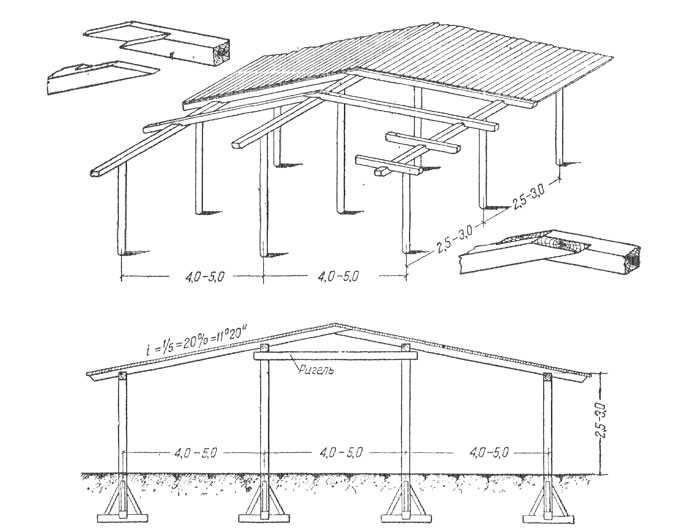

Чертеж

Веранды, навесы, беседки: советы как построить дешево и красиво вы можете узнать ниже.

Начните с чертежа, он позволит рассчитать количество материалов, стоек, размеров, сечения, веса, нагрузок, чтобы получить самый лучший результат.

Опоры

В основном опоры делают из дерева или металла, но самой устойчивой конструкция получается при использовании бетонных элементов. Ямы под опоры должны быть ниже промерзания грунта, примерно около метра, но в северных регионах может потребоваться и больше. На дно засыпается песок, утрамбовывается, заливается бетон и ставится опора. Ее надо выровнять и затем полностью залить яму. Можно сверху сделать опалубку, чтобы уровень бетона был выше уровня земли.

Деревянные опоры не рекомендуется погружать в грунт даже при использовании влагозащитных материалов. Для них делают бетонные опоры глубиной минимум 50 см, они выступают своеобразными сваями. В бетон закладывается арматура и крепится брус. На фундаменте также можно обустроить опоры из каменных строительных материалов. Для стропил применяется металл/дерево. Такой вариант требует достаточно много времени для обустройства. Еще один способ – асбестоцементные трубы: долговечные, не боятся постоянной влаги или сильных ежедневных скачков температур, отличаются простотой монтажа.

Каркас

Монтируется из дерева/металла. Легче работать с деревянными элементами. Соединяются саморезами или болтами. При использовании клееного бруса и сухой доски навес из дерева может прослужить много лет. Металлические элементы в основном сваривают. Реже используют совмещение обоих типов материалов. При обустройстве высокого и широкого навеса лучше выбирать полуарочные или треугольные формы.

Опоры ставятся в промежутках минимум 1,2 м, для пристроенной к стене конструкции хватит двух опор. Под поликарбонат нецелесообразно часто укладывать профиль или брус, для черепицы – наоборот. Опоры, стойки и стропила часто делают из профиля разной толщины, в зависимости от назначения элементов конструкции. Это одинаково касается и бруса. Столбы обязательно строго вертикальные.

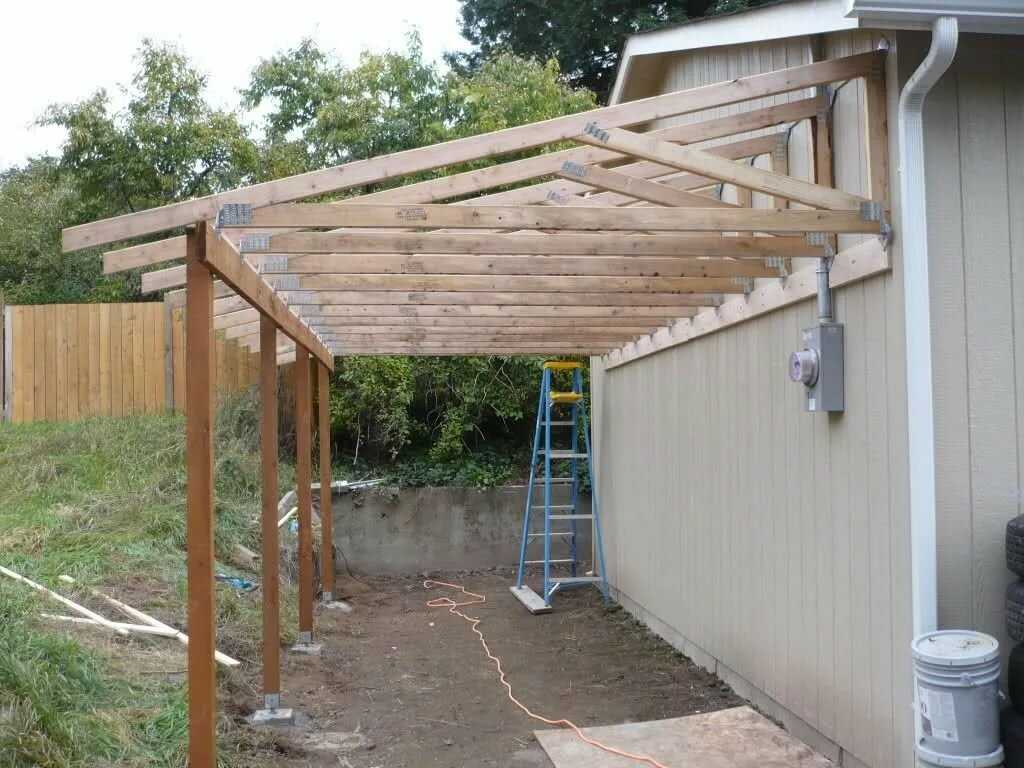

Стеновая опора

Как сделать навес к дому? Необходимо запомнить, что навесы бывают односкатными, ровными или с изгибом. Крепление осуществляется заведением стропила под крышу или к стене выбранными крепежами. Если зимой выпадает много снега, то стойки должны иметь жесткое крепление. Если площадка под навес будет бетонироваться до обустройства навеса, тогда надо сразу сделать проемы под стойки и продумать отвод воды, а древесину обязательно обработать защитными средствами.

Уклон

Оптимальным уклоном считается в 50 градусов, снег практически не накапливается. Уклон меньше 7 градусов считается горизонтальным. Если не получается сделать необходимый уклон под крышей дома, тогда материал укладывается сверху на кровлю. Надо продумать правильный водосток. Также можно обустроить отдельную конструкцию у дома.

Источник статьи: http://blog.brigada174.ru/kak-sdelat-naves-k-domu-svoimi-rukami-bystro-i-djoshevo-proektirovanie-i-montazh/

Инструменты и материалы

Для выполнения всего комплекса мероприятий потребуется закупить:

Профильную трубу с параметрами 40х40х1,5 мм. Необходимо 3 трубы длиной 6 м.
В таком же количестве и аналогичной длины приготовим трубу 80х40х2 мм.
Связующий материал – 2 мешка цемента.
Обрезная доска – 9 штук по 6 метров с габаритами 40х150 мм.
Шифер восьмиволновой модификации 1,15х1,75 м в количестве 20 листов.
50 штук шиферных гвоздей.
Около кубометра песка и щебеня.
2 кг грунтовки по металлу.
Штыковую лопату и грабарку, кисточку.

Набор качественного инструмента сделает процесс сооружения навеса вдоль дома приятным и необременительным. Для этого потребуется комплект определенного инвентаря:

надежный аппарат для сварки;
1 пачка электродов диаметром 3 мм;
защитный щиток для лица;
удобный молоток;
4 штуки отрезных дисков по металлу диаметром 125 мм и один для шлифовки. Толщина дисков – от 1,6 до 2 мм;
болгарка.

Навес обозначенной площади будет простым по своей конструкции из-за отсутствия габаритных деталей.

Проектирование навеса

Несмотря на наличие готовых чертежей, постройку любого навеса из профильной трубы необходимо начинать с проектирования. Это позволит увидеть внешний вид сооружения до его возведения, провести расчеты стоимости, требуемого материала, подготовить инструмент и проверить прочность постройки.

В качестве альтернативы гаражу можно возвести односкатный или двускатный навес. Более изысканно выглядит арочный, но он сложнее в изготовлении. Рассматривают как отдельно стоящие конструкции, так и примыкающие к зданию.

Выбор материала

На опоры приходится основной вес конструкции, а на крышу оказывает давление снег и порывы ветра. Навес на одну машину имеет стандартные габариты 6х4 метра. На такую площадь достаточно 6-8 опор. Под конструкцию подходит профильная труба с толщиной стенок 2 миллиметра. Ее достаточно, чтобы избежать деформации изделия.

Для изготовления навеса потребуется:

профиль квадратного сечения размером 5-10 сантиметров. Оптимальный вариант 60х60 или 80х80 миллиметров. Необходим под вертикальные опоры;
профильная труба прямоугольного сечения 40х20 миллиметров для изготовления ферм – дополнительная конструкция, распределяющая вес крыши на опоры.

Кроме труб, нужен кровельный материал и крепеж: хомуты, специальные болты. Для подготовки фундамента используют цементно-песчаную смесь.

Необходимый инструмент

Для сборки навеса потребуются:

строительный уровень или правило;
рулетка;
болгарка по металлу;
дрель;
сварочный аппарат.

Для фундамента дополнительно могут понадобиться лопаты, бетономешалка и другой инструмент, в зависимости от его типа.

Чертежи и расчет материала

До закупки материала рисуют подробный чертеж будущего навеса. На нем указывают места крепления, типы профилей. Чертеж выполняют в масштабе. Разработать его можно на основе чужих готовых конструкций. Главное правило – шаг между опорами – не более 1,5 метра.

По готовому чертежу легко посчитать, сколько материала потребуется, в том числе и на крепеж. Желательно сделать конструкцию сварной, но если нет опыта работы с аппаратом, тогда позволительно делать соединения болтами. Главное, чтобы они были длиннее сечения трубы.

Важно, при создании чертежа, предусмотреть уклон крыши. Согласно нормативным требованиям, угол наклона 15-22 ° позволителен для регионов с не очень снежной зимой, но с ветрами

Угол 22-30 ° защитит крышу от скопления снега. В идеале навес устоит даже под 400 килограммами снега.

Опорные столбы

Если монтируется конструкция из дерева или из металлопрофиля своими руками с установкой столбов в грунт, технология работ следующая:

готовятся ямы под опоры;
на дно укладывается и утрамбовывается слой песка и щебня (примерно 20 см);
наливается небольшое количество бетонной смеси и устанавливается опора;
после выравнивания опоры по вертикали при помощи уровня, бетон заливается в яму до верха (для набора прочности бетону потребуется около 7 дней).

И металл, и древесину предварительно следует обработать, чтобы материал не пострадал от влаги. Для этих целей подходит битумная мастика.

Закладка столба из металлопрофиля

Опоры можно смонтировать и на уже готовой площадке:

К профильной трубе приваривается монтажная пластина, металл грунтуется антикоррозийным составом и окрашивается. Через отверстия в пластине опора крепится к бетонной или плиточной поверхности при помощи анкеров.
Деревянные опоры на готовый настил из палубной доски можно прикрепить при помощи специальных металлических подпятников с толстой ножкой, которые ввинчиваются в деревянное покрытие.

Перед монтажом стропильной системы требуется проверить высоту всех опор – она должна соответствовать расчетным параметрам, чтобы соблюсти правильный угол наклона кровли и избежать перекосов.

Существует два варианта создания опорного сооружения:

Отдельно стоящая конструкция. Этот вариант является облегченной разновидностью садовой беседки. Навес над столом позволяет проводить время в семейном кругу или компании друзей практически в любую погоду.
Пристроенная к стене дома. Такая конструкция более экономична, поскольку опора на стену позволяет обеспечить ей достаточную жесткость и прочность. Кроме того, близость к дому облегчает хозяевам работу по сервировке стола, переносе стульев или иной мебели. Часто пристройка навеса помогает решить вопрос с оборудованием места для стоянки автомобиля, где имеется яркое солнечное освещение и можно производить несложные ремонтные работы.

Определившись с опорной конструкцией, надо решить вопрос с кровлей навеса. Ее можно изготовить из разных видов материала:

Профнастил. Металлическая кровля очень прочная, свободно выдерживает вес снега в зимний период. При этом, она имеет свойство ржаветь при повреждении полимерного защитного слоя и сильно гремит под дождем.
Шифер. Традиционный вид асбоцементного материала в настоящее время считается экологически вредным, но современные виды шифера не содержат асбест и неопасны. Кроме того, нынешние виды материала намного легче, что упрощает требования к несущим конструкциям.
Поликарбонат. Полупрозрачный материал, имеющий несколько вариантов расцветки с разной степенью прозрачности. Легкий, но прочный. Шумит под дождем, способен пластично изгибаться, принимая форму опорной конструкции. Большинство сложных форм навесов имеют покрытие из поликарбоната.
Ткань. Самый простой тип кровли, который легко установить или снять для стирки или очистки. Материал выгорает под солнцем, мокнет под дождем, недолговечен, но и относительно недорог. Используется, в основном, в летний период.

Кроме того, следует выбрать конфигурацию кровли. Дачные навесы могут иметь такие виды кровли:

Прямая, представляющая собой плоскость без уклона. Во время дождя такие крыши не имеют организованного стока воды, что не всегда удобно. Чаще всего навесы такого типа представляют собой легкие сооружения с кровлей из ткани, которую при необходимости несложно снять для очистки.
Скатная. Крыша навеса имеет уклон в одну сторону (односкатный навес) или в две, наподобие крыши дома. Односкатные садовые навесы для дачи обычно пристраиваются к стене дома, двускатные устанавливаются отдельно. Форма скатов может быть симметричной или состоять из двух разных по площади и величине уклона плоскостей.
Сложная форма. Кровля не плоская, в боковом сечении она представляет собой дугу или волнистую линию. Плавно закругленные крыши обычно делают у отдельно стоящих навесов, а волнистые — у пристроенных. Навесы на даче со сложной формой кровли имеют высокие декоративные качества и украшают собой участок.

Рассмотрим варианты изготовления опорной конструкции из разных материалов:

Выбор кровельного материала

Вместо многочисленных критериев выбора можно применить один принцип — использовать тот же материал, что и для крыши главного дома. Оправданность монолитного варианта вырастает, если навес представляет собой пристройку. Для кровельного материала на стропильной конструкции делают обрешетку из поперечных планок или полотен. Под жесткие покрытия формируют решетку, а под мягкие — сплошной вариант из полотен. При этом точную информацию о шаге для разреженных обрешеток, а также о конфигурации в целом указывают производители. Жесткое покрытие однозначно лучше. Причем один из вариантов, профнастил подходит для самостоятельной сборки. Если же брать поликарбонат, то лучше — многокамерный. Как минимум с 3 рядами пластика и 2 рядами ячеек — для защиты автотранспорта от нагрева. По этому же принципу можно брать кровельный материал светлых оттенков.

Поликарбонат

Покупатель обычно получает 2 опции: монолитный материал или сотовый. Они почти не отличаются по стандартной ширине листа — около 2000 мм. У сотового есть длинные модели панелей по 6 и 12 м, а у монолитного стандарт равен 3 м. По удельному весу монолитные хуже, ведь почти в 6 раз тяжелее: 7,2 кг/м² при 1,3 кг/м² у сегментированных. У последних больше радиус изгиба. Монолитный поликарбонат служит до 25 лет, а менее надежный сотовый — всего 10.

Сегментированный материал обладает более высокой сопротивляемостью теплопередаче. А вот коэффициент светопропускания примерно равный. У сотового он соответствует 82 %, а у другой разновидности — 85 %.

Подобрать идеальную толщину помогут СНиП II-3-79 и СНиП 21-01-97. Защиту от сильного ветра обеспечат модели толщиной от 6 до 8 мм. Панели толще 10 мм ставят из-за сложных погодных условий.

Профнастил

При выборе профнастила обращают внимание на 5 критериев, не считая вопроса доставки. В том числе на такие:

Толщина;
Внешний вид;
Особенности волны;
Ровность краев;
Цена.

Первый из них, толщину подбирают по принципу «чем больше показатель, тем лучше». Если применять настил для кровли, то работает и второе правило: не должно быть избыточной нагрузки на основание. Для кровли на участке подойдет толщина от 0,5 мм и больше. Листы следует проверить на пятна и царапины. Это второй момент. В свою очередь, геометрия волны определяет совместимость с крышей. Смотрят габариты и толщину гребня. У хорошего профнастила края — идеально ровные и не имеют зазубрин. Плохой по этому критерию материал покроется ржавчиной в местах с недостатками. Не стоит покупать профлист с большой толщиной и низкой ценой. Вероятно, он некачественный или вообще является подделкой. Проблемой иногда становится доставка, ведь листы в этот момент могут гнуться и портиться.

Черепица

Бывает твердой и мягкой. Люди предпочитают битумную и металлочерепицу.

Мягкую не кладут при отрицательных температурах, ведь она частично затвердевает и становится хрупкой. По ней нельзя ходить в жару — в таком случае она размягчается. С другой стороны, битумная черепица дает минимум отходов на изогнутых поверхностях. Мягкой черепицей отделывают сложные форменные элементы. В плане долговечности у нее тоже есть преимущество, но все зависит от эксплуатации. При максимуме в 50 лет у металлочерепицы, битумная может прослужить аж 70 лет.

Твердая черепица — более надежная и практичная. Она не деформируется, обладает высоким температурным пределом. Но из-за резких сходов снега на ней порой ставят систему для его задержания. Это дополнительные расходы. В числе недостатков металлической черепицы есть также проблема резонирования шумов.

Тонкости строительства своими силами

Процесс возведения собственной беседки следует начинать с разработки проекта. Чертеж достаточно выполнить с минимальным обозначением параметров, что позволит точно рассчитать количество материала.

После создания эскиза хозяину участка следует определиться с важными моментами:

Размещение строения. Подбирать оптимальное место для будущей беседки необходимо с учётом продуваемости, расположения тени и особенностями ландшафта.
Тип фундамента. Оценить рациональную необходимость обустройства прочного основания.
Кровельное покрытие и разновидность крыши.

Из профлиста

Перед сборкой также проверяется перечень необходимых инструментов и их фактическое наличие.

Выбор места: отдельное сооружение или пристрой

Размещение беседки на даче во многом определяет возможности и функциональность будущей зоны отдыха. Навесы и беседки, пристроенные к главному зданию хорошо защищены от продувания.

Теплая стенка позволяет затрачивать на отопление зоны отдыха меньше усилий. Отсутствует надобность постоянно обуваться, чтобы пройти по участку к обособленной беседке.

Часто выполнить пристройку к основному строению практически невозможно ввиду особенностей проекта, тогда хозяева участка выбирают место на относительном удалении от дома.

При наличии густой растительности и деревьев иногда вариант отдельного размещения зоны отдыха лучше вписывается в ландшафт и общую стилистику внутреннего пространства дачи.

Установка и крепление столбов

Строительство начинается с обустройства качественного основания, предназначением которого является поддержание общего веса конструкции. Заливка фундамента требуется исключительно для каменных беседок либо строений из других тяжелых материалов.

Бетонирование столбов

Размещение основных столбиков для навеса выполняется по следующей схеме:

Предварительно выкапываются ямки, равноудаленные друг от друга. Глубина одной ямы равняется 0,25 от длины самой опоры.
На дно засыпается подложка – щебень, иногда используется гравий. После чего необходимо выполнить трамбовку этой своеобразной подушки.
Выверяя перпендикуляр в ямке, размещается стойка, низ которой обрабатывается защитными составами и укутывается специальным антисептическим материалом.
В полученные отверстия заливается бетон.

Готовность столбчатого основания наступает после 2 дней.

Монтаж крыши

Конструкция кровли во многом определяет защитные способности всего строения. Правильный уклон, надежный материал и отсутствие щелей позволяют создать непроницаемый навес.

Монтаж кровельного покрытия осуществляется по плану:

Стропильная конструкция собирается на земле, ввиду собственной небольшой массы она легко устанавливается без помощи строительной техники.
Каркас стягивается крепежными элементами, надежно закрепляется на столбах. Опоры необходимо предварительно соединить друг с другом.
Создается симметричная обрешетка, на которую укладывается основное покрытие навеса.

На заметку: увеличить прочность верхней конструкции помогут специальные шайбы из пластика, который нужно подложить под саморезы. Они исключают вероятность расшатывания, и противостоят вибрации.

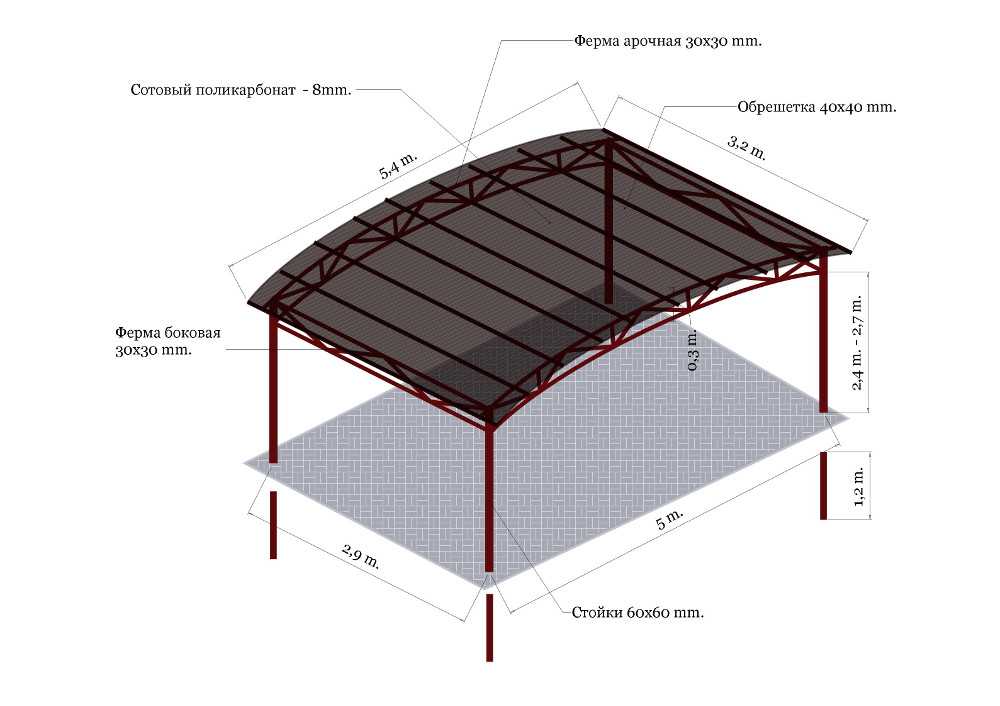

Изучение чертежей с размерами

Для оптимизации процесса монтажа беседки необходимо предварительно разработать максимально подробный чертеж. Установить навесы беседки с минимальными остатками материалов можно только при правильном расчете всех строительных затрат.

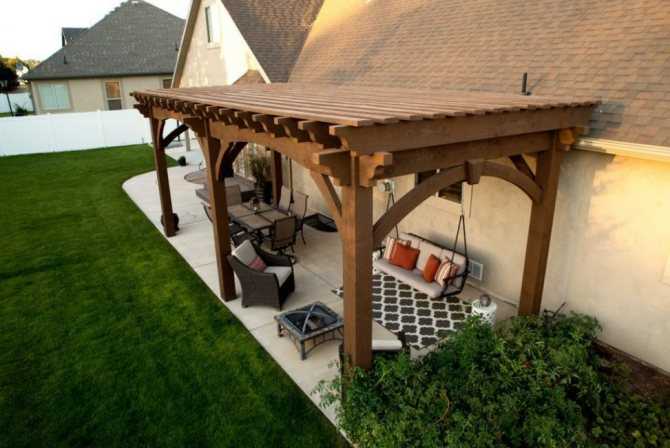

На этапе выбора разновидности перголы изучение проектов в интернете позволяет грамотно распределить имеющиеся денежные средства. Только после тщательного анализа идейных замыслов нескольких вариантов можно подобрать оптимальный для собственного участка.

Кровля из поликарбоната: особенности устройства

Завершающим этапом строительства навеса для автомобиля является установка кровельного материала. Существует несколько наиболее популярных вариантов исполнения кровли. Один из них – кровля из поликарбоната.

Этот кровельный материал может быть монолитным или кровельным. Основная разница между разными типами материалов заключается в следующем:

Ввиду того, что в сотовом поликарбонате есть внутренние пустоты, он удобнее и легче в монтаже. Среди преимуществ монолитного поликарбоната можно отметить тот факт, что он способен выдержать больший вес снежной массы.

Сначала необходимо замерить размеры каркаса, после чего с помощью электроинструмента или ножовки отрезать требуемый размер поликарбонатного листа

Необходимо обязательно обращать свое внимание на то, что при установке сотового кровельного материала каналы листа должны быть расположены строго перпендикулярно по отношению к земле (в данном случае влага, проникающая внутрь листа, будет выходить наружу самостоятельно). В противном же случае спустя определенное время внутри кровельного листа образуются пузырьки влаги, которые взаимодействуют с пылью и придают покрытию неэстетичный внешний вид

Очистка пустот потребует достаточно много времени.

Обратите внимание на тот факт, что монолитный материал с упомянутой выше проблемой не связан. После того как вы нарежете листы поликарбоната, необходимо будет подготовить отверстия для крепежных элементов

Эту процедуру нужно сделать до установки листов кровельного материала, чтобы в процессе не повредить их. Диаметр отверстий должен быть несколько больше, чем диаметр крепежных болтов или саморезов. Данный прием используется по той причине, что в холодную или жаркую погоду поликарбонат сжимается и расширяется, поэтому, если вы сделаете отверстия такими же, как и диаметр саморезов, то во время сужения пластика места крепления могут треснуть. В большие отверстия может попадать грязь и влага. Для того чтобы этого избежать, в процессе крепления необходимо использовать резиновые прокладки (между саморезом и материалом кровли) или герметик

После того как вы нарежете листы поликарбоната, необходимо будет подготовить отверстия для крепежных элементов. Эту процедуру нужно сделать до установки листов кровельного материала, чтобы в процессе не повредить их. Диаметр отверстий должен быть несколько больше, чем диаметр крепежных болтов или саморезов. Данный прием используется по той причине, что в холодную или жаркую погоду поликарбонат сжимается и расширяется, поэтому, если вы сделаете отверстия такими же, как и диаметр саморезов, то во время сужения пластика места крепления могут треснуть. В большие отверстия может попадать грязь и влага. Для того чтобы этого избежать, в процессе крепления необходимо использовать резиновые прокладки (между саморезом и материалом кровли) или герметик.

Нижние края поликарбоната следует закрыть при помощи перфорированной ленты, а верхние – с помощью цельной ленты.

Как быстро и недорого построить навес для машины своими руками? Советы по выбору конструкции, выбор места под строительства, пошаговое описание процесса строительства навеса.

Проблема хранения автомобиля стоит перед каждым автовладельцем. Если ваш железный конь проводит свои дни и ночи под открытым небом, то ему грозят то снег, то град, то солнце. Все это ускоряет процесс коррозии, и в один прекрасный день вы обнаруживаете на колесных арках “рыжики”, которые предвещают перспективу недешевого кузовного ремонта. Этого можно избежать несколькими способами. Самый простой и надежный – это построить навес для машины своими руками. Тем более, что сделать это можно самому, потратившись только на строительные материалы.

Декорирование навеса

Навес можно вписать в ландшафтный дизайн участка. Он станет не только функциональным, но и красивым объектом

Варианты:

1 Посадить по периметру вьющиеся растения и цветы. Например, вьюнки, плющ или виноград. С наступлением лета они обовьют каркас постройки, превратив ее в живую беседку. Они скроют пространство под крышей от посторонних глаз и защитят от солнца.

2 Можно раскрасить конструкцию. Яркие цвета сделают акцент и будут привлекать взор. Проявив фантазию можно создать расписной арт-объект.

3 Добавить резные или кованые украшения. Например, установить опорные столбы с выполненной на них резьбой. Такой декор можно сделать самостоятельно или заказать у мастера. В нем можно проявить свою индивидуальность и вкус.

Строительство навеса своими руками доступно каждому желающему. Он обеспечит пространство возле дома, где можно оборудовать место для отдыха, детскую площадку или стоянку для машины. При правильно подобранном дизайне, он гармонично впишется в приусадебный участок.

Виды конструкций

Навес с покатой крышей

Перед началом строительства, определяется вид конструкции.

Их есть несколько:

С прямой крышей – чаще всего выполняет защитные функции для автомобиля, чтобы на него не попадали снег и дождь
С покатой крышей – за счет наклона с него хорошо сходит снег и вода. Разделяются на односкатные и двускатные
С фигурной крышей – конструкция создается в виде арки, пирамиды. Купола или других фигур

Разделить можно еще по типу строительства:

1. На опорах

Навес на опорах

2. Консольная конструкция

Консольный односкатный навес

Конструкции, установленные на опорах, отличаются обширным функционалом:

Для стоянки автомобиля
Для летнего отдыха
Для хозяйственных нужд

Консоль используется как козырек. Она может располагаться вдоль фасада дома. Ширина ее должна быть в пределах 2 метров. Она должна быть хорошо закреплена к фасаду, иначе сильный ветер ее может сдуть.

Роль консоли защищать окна и двери от дождя и снега. При добавлении различных элементов, она может выступать в качестве декоративного элемента.

Терраса пристроенная к дому: 150+ Лучших фото идей | Пошаговое обустройство своими руками

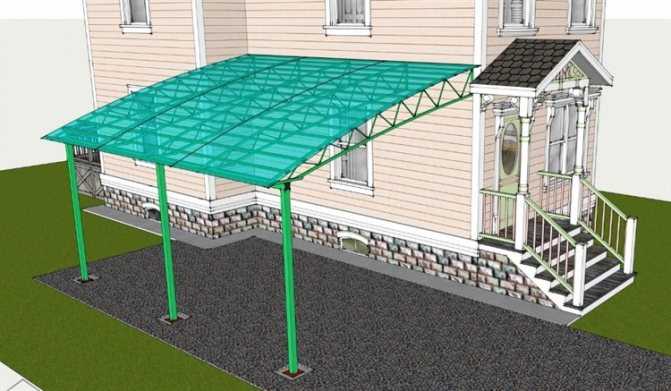

Пошаговая инструкция, как самому построить навес к дому из поликарбоната

Чтобы сварить металлические навесы для дачи из поликарбоната, необходимо выполнить ряд условий:

Детали, а также несущие элементы не должны быть с трещинами.
Шероховатость торца опорного ребра определяется 2789-73 ГОСТ — Ra £12,5 мкм.
Недопустимо использовать для нижнего пояса фермы сталь с внутренним расслоем и шлаковыми грубыми включениями.
По 14771-76 ГОСТ соединения лучше выполнять сваркой механического типа, в углекислой среде или его смеси с аргоном.
Согласно 2246-70 и 26271-84 ГОСТ рекомендуется использовать сварочную проволоку ПП-АН-8.
Для крепления стропил к подстропильным элементам и вертикальным колоннам применяются болты класса 5.8 по пункту 7798-70 ГОСТ.

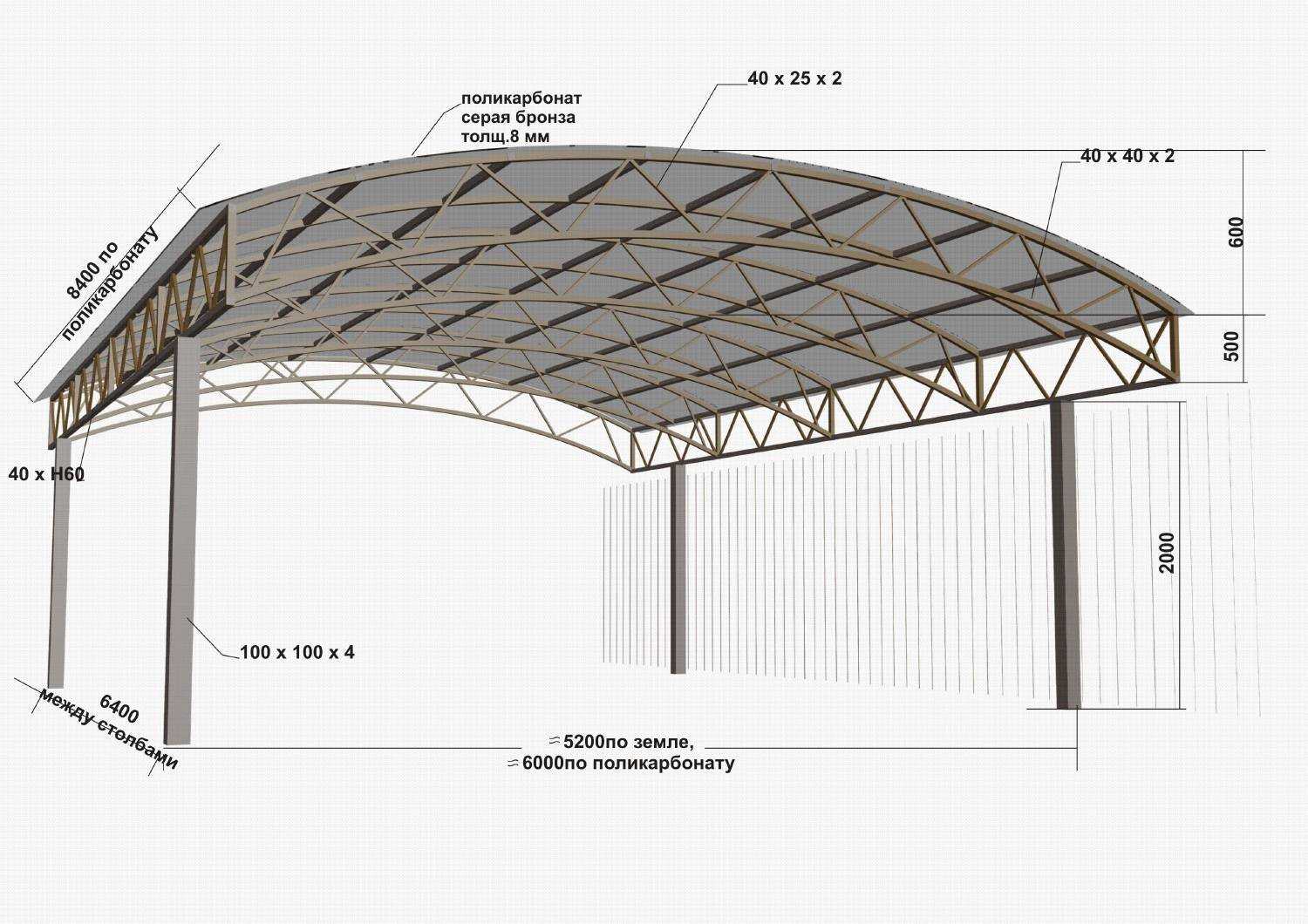

Чертеж ассиметричного арочного навеса

Практическое строительство

Размечаем место под столбы, выкапываем ямы, глубиной 700 мм, делаем подушку 100 мм песчаника, 100 мм щебня, трамбуем. На дно наливаем 100-200 мм бетона в него устанавливаем столб, с усилием вставляем, круговыми движениями, так чтобы он вошел вглубь. Яму заливаем бетоном, проверяем вертикаль по отвесу, при необходимости подправляем, также укрепляем поддерживающими укосами.

Способ, как закрепить вертикальные опоры

Когда раствор полностью встал, столбы связываем по оголовкам, проверяем геометрию, диагонали обязательно должны быть равны.

Фермы лучше варить на земле, по выбранной схеме, самые распространенные представлены на фото выше. Готовые детали поднимают, распределяют равномерно по обвязке, в нашем случае, через каждый метр. Узлы крепления продольных планок и стропил выполняются с помощью стальных косынок, а также сварки либо болтовым соединением.

Следующий этап – обрешетка (перпендикулярные прогоны), из трубы 20*40 мм, с шагом 400-600 мм к ней и будут крепиться листы. Готовую металлоконструкцию зачищают, потом красят.

Прогоны укрепят каркас, это позволит более надежно зафиксировать поликарбонат

Посмотрите видео-советы, как правильно пристроить навес из поликарбоната к дому, это поможет избежать глобальных ошибок при строительстве своими руками.

Как правильно работать с поликарбонатом

Разрезать поликарбонат лучше циркулярной пилой, оснащенной твердосплавным диском с неразведенными мелкими зубьями. Делать отверстия следует дрелью с сверлом по металлу, между ребрами жесткости. На верхних торцах сотовых панелей следует установить планки и самоклеящуюся ленту для герметизации, нижние – закрывать нельзя.

Всего существует 2 способа:

Термошайбы – отверстия делаются на 2 мм больше, чем ножка крепления, деталь должна войти плотно до щелчка. Длина шайбы равна толщине поликарбоната, она обязательно укомплектована резинкой, которая уплотняет соединение, что препятствует попаданию внутрь осадков и пыли. Подобное крепление называют точечным, шайба плотно удерживает поликарбонат и препятствует его деформации при нагревании.

Как закрепить поликарбонат на навесе с помощью термошайбы

Специальный профиль – планка с пазами по обе стороны, в которые и вставляется поликарбонат. Способ предпочтителен, если листы приходится стыковать. Края прикручиваются термошайбами. Профили предусмотрены для разного соединения: угловые, стыковочные, неразъемные, стеновые, разъемные и специальный для стыковки, если надо изменить конфигурацию кровли.

Фото-инструкция, как крепить поликарбонат к металлическому каркасу навеса с помощью профиля

Есть еще мокрый метод, панели крепятся на замазку, но если вы делаете навес своими руками, то лучше ограничиться 2 предыдущими советами.

Виды крепления поликарбоната к обрешетке

Какой поликарбонат выбрать для навеса

Как известно, поликарбонат делится на подвиды: сотовый и сплошной. Конечно, для навеса можно взять любой – помещение всё равно «подсобное», особых требований нет. Поэтому в основном, на выбор влияет тип постройки – если требуется конструкция сложной формы, то и поликарбонат берётся более мягкий, податливый.

При этом, какой выбрать поликарбонат для навеса – сотовый или монолитный принципиального значения не имеет.

Однако практика показывает успешную эксплуатацию сплошного профилированного поликарбоната. Его профиль точь-в-точь как у профлиста. Поэтому пристроить такой навес к дому из поликарбоната своими руками совсем несложно.

Виды

Навесы – это уличные конструкции в виде крыши на опорах – стойках, иногда защищенные стенами. Прежде, чем приступить к постройке навеса, необходимо определить назначение, размеры и место расположения укрытия во дворе.

Различают следующие конструктивные формы крыш:

Односкатные

C уклоном в одну сторону и опорой на один или несколько столбов.
Угол ската крыши должен быть достаточным для схода снега зимой, стока дождевых и талых вод.
Желательно располагать его уклоном к наветренной стороне, чтобы избежать отрыва при сильных порывах ветра, т.к. такая конструкция имеет повышенную парусность.

Двускатные

Эту форму образуют две односкатных кровли с уклоном в разные стороны.
Традиционная, очень устойчивая к неблагоприятной погоде конструкция.
Не боится ветра, а снег и дождь не задерживаются на поверхности.

Арочные

Они создаются из материалов, обладающих гибкостью.
Полукруглая крыша смотрится оригинально, хорошо защищает от ветра, снега и дождя.
Применяя светопрозрачные материалы, можно защитить пространство от осадков и ветра, не лишая его света.

Шатровые

Применяются для укрытия беседок, зон отдыха, бассейнов.
Состоят из плоских треугольников, соединенных в коньке.
Сооружению можно придать различную геометрическую форму: пирамиды, купола, конуса.

Из волн, арок и т.д.
Очень эффектно смотрятся, но требуют больших трудозатрат из-за сложности возведения.

Маркизы

Это тканевые тенты на выдвижных конструкциях.
Применяются для защиты окон, балконов, беседок и террас от дождя и солнца в теплый период года.
Можно регулировать величину раскрытия навеса, полностью сворачивать для хранения зимой.

Веранда пристроенная к дому – расширяем жизненное пространство: проекты, советы как создать своими руками (200 оригинальных фото идей)

Последовательность выполнения работ

Строительство навеса осуществляется так:

на дне каждой выемки формируется дренирующая подушка толщиной 10 – 15 см: насыпают песок и затем щебень, тщательно трамбуют;
далее в выемки устанавливают пластиковые трубы, соответствующие им по диаметру;
устанавливают в выемки стойки, добиваясь при помощи отвеса строго вертикального положения. С одной стороны стойки должны быть выше — этим обеспечивается уклон ската для стока воды;
в выемках стойки укрепляют клиньями или подпорками;
заливают в выемки бетон (пластиковые трубы играют роль опалубки и гидроизоляции);
сверху опоры скрепляют горизонтальными прогонами — они называются верхней обвязкой. Прогоны по длинным сторонам попутно играют роль мауэрлатов: на них ложатся стропила. В металлической конструкции все соединения выполняются электросваркой. В деревянной — саморезами или гвоздевым боем;
укладывают на мауэрлаты стропила. В металлической конструкции они имеют вид ферм — их предварительно сваривают на земле;
поперек стропил приваривают или набивают обрешетку — металлопрофиль или бруски небольшого сечения (определяется расчетом);
настилают кровельное покрытие. Все материалы, кроме поликарбоната, укладывают с нахлестом, двигаясь от нижней точки ската к верхней.

Поликарбонат монтируют без нахлеста — листы стыкуют при помощи специального профиля. Он состоит из базовой части, прикручиваемой к стропилу, и защелки, прижимающие стыкуемые листы.

Навес из поликарбоната

Профнастил, металлочерепица и поликарбонат крепятся к обрешетке саморезами с прокладками. Ондулин — специальными гвоздями или саморезами, с прокладкой оснащенной крышечкой. Битумная черепица — гвоздями, закрываемыми лепестками соседнего гонта. Рулонные материалы приклеивают мастикой.

Сотовый поликарбонат размещают ребрами жесткости вдоль ската — тогда сконденсировавшаяся влага будет вытекать из ячеек. Торцы заклеиваются лентами и затем закрываются заглушками. На нижнем торце используется перфорированная лента — она пропускает вытекающую влагу.

Что в итоге

Сделать навес к дому из металлопрофиля своими руками не так сложно, как может показаться. Нужно только внимательно подойти к расчету нагрузок, выбору уклона крыши и марки профнастила. В остальном можно воспользоваться готовыми чертежами и поставить односкатный навес из металлопрофиля с примыканием к дому по приведенной в этой статье инструкции. Этот «рецепт» подходит для стандартных навесов над террасами, беседками и для укрытия автомобилей. Если же вам нужно нестандартное решение либо поставить навес в неблагоприятных климатических условиях или на сложных почвах, то лучше заказать проект у профессиональных инженеров.

Читайте по теме:

Профлист из поликарбоната

Узнайте, что такое профнастил из поликарбоната, какие у него преимущества и недостатки, а также о производителях, ценах и правилах монтажа монолитного профилированного поликарбоната.

Навес для авто из металлопрофиля

Подробно рассказываем, как построить навес для машины из металлопрофиля и профнастила: от выбора марки и покрытия профнастила до чертежей и поэтапного руководства по монтажу конструкции.

Козырек из профнастила над крыльцом дома

Все о том, как сделать козырек из металлопрофиля над крыльцом дома: выбор конструкции и материалов, подходы к расчету, чертежи, подробное пошаговое руководство по изготовлению.
