Виды бетонных колодезных колец

Бетонные кольца применяют при устройстве колодцев различного назначения. Из них собирают питьевые, канализационные, сточные колонны и отстойники, резервуары. Также из них строят канализационные отстойники, септики. В ГОСТе 8020-90 определены все виды изделий для изготовления сетей и колодцев в частности. Не все они применяются в быту. Чаще всего применяют следующие виды колец:

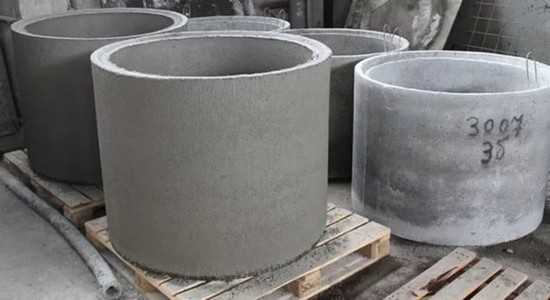

КС — кольцо стеновое или сквозное. Представляет собой бетонный цилиндр. Установленные один на другой, они образуют колонну колодца. Бывают разного диаметра — от 70 см до 200 см, с толщиной стенки от 5 до 10 см. Могут быть: обычные с ровным краем, стандартной толщиной стенки;
со сформированным выступом — для замкового стыка;

Бетонные кольца для стенок колодцев могут быть с фальцевым краем — это когда сформирован выступ для замкового соединения
усиленные — с большой толщиной стенки для случаев глубокого заложения;
армированные — с введенной арматурой.

КЦД — кольца бетонные с дном. Представляют собой подобие стакана с литым дном. Устанавливаются при сборке канализационных колодцев и отстойников, септиков. Гарантируют герметичность и ускоряют монтаж — не надо заливать плиту для дна.

КЦО — кольцо опорное. Устанавливается на собранную колонну под горловину. Позволяет вывести крышку колодца на нужную высоту.

КО — кольцо опорное. Устанавливается в качестве фундамента колодца. Имеет небольшую высоту, но толстые стенки.

По стандарту стенки колец могут иметь технологический уклон не более 1.5%. Но при этом толщина стенки и внутренний диаметр посередине высоты должны совпадать с нормативными. А вообще, ровные стенки, отсутствие каверн и трещин — признак нормального качества.

Плиты для перекрытия и основания

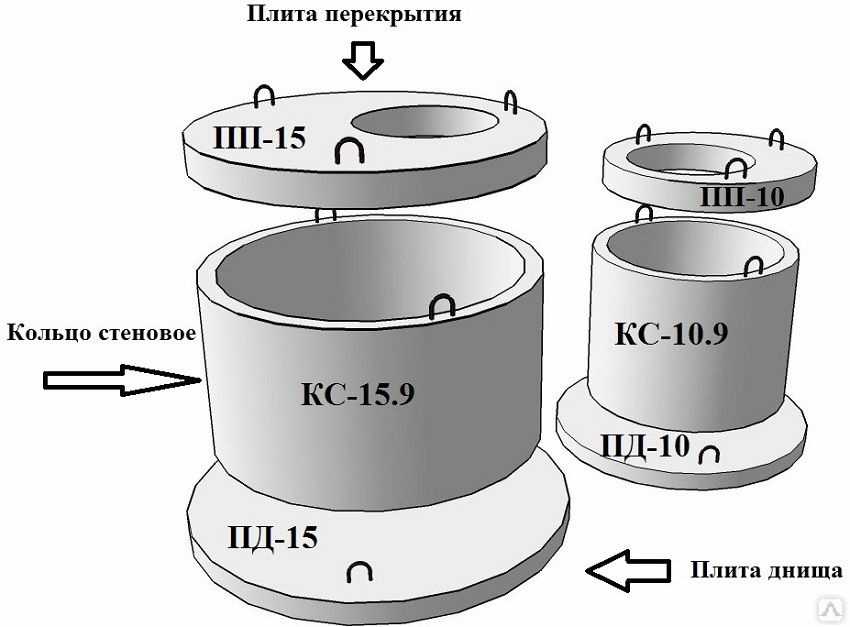

Еще при устройстве колодцев могут понадобиться плиты. Некоторые из них кладут на дно, другими закрывают сверху. При устройстве питьевых колодцев, бетонные плиты кладут нечасто — чаще делают домик для колодца. При сборке септиков из колодезных колец, часто плиту основания заливают, а не укладывают готовую. Так что без этих изделий можно обойтись, но их использование сокращает сроки работ. Вообще, в ГОСТе есть такие виды плит для колодцев:

ПН — плита днища. Это плоский круглый блин, который кладут на дно вырытого котлована.
ПО — плита опорная. Это прямоугольная плита с круглым отверстием по центру. Ею накрывают колодец, если сверху требуется прямоугольная, а не круглая площадка.
Виды плит перекрытия для колодцев
ПД — плита дорожная. Похожа на ПО, только имеет прямоугольные габариты и большую толщину. Кладут на верхнее кольцо колодца, если он выходит на проезжую часть.
ПП- плита перекрытия. Это круглый блин с круглым отверстием под крышку люка. Отверстие смещено к одному из краев для более удобного доступа.

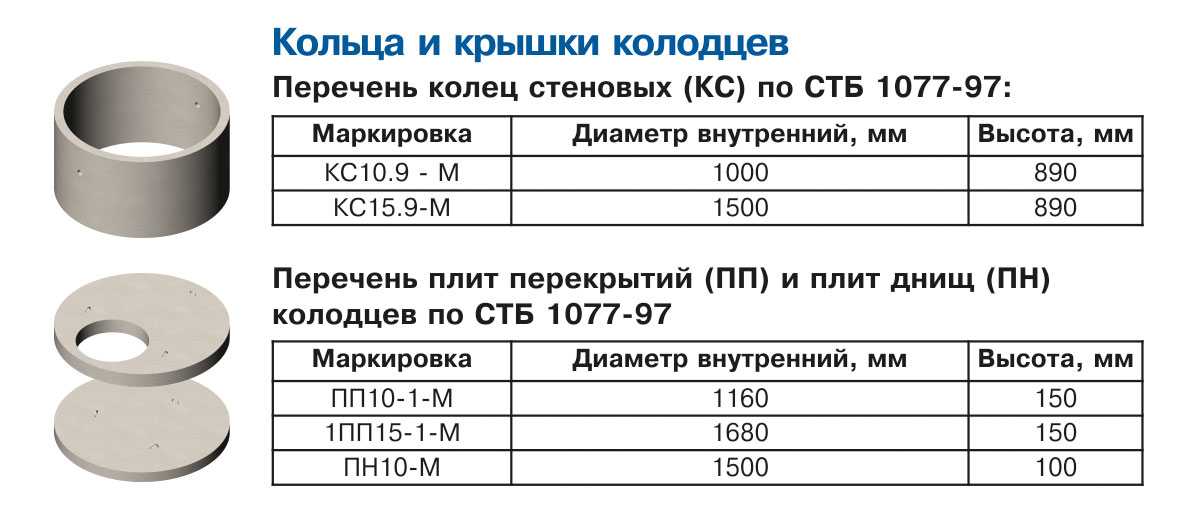

Стандартные размеры для плит

Стандарт допускает наличие скоса на боковых гранях плит, изготовленных в неразъемных формах. Но качество бетона, отсутствие трещин, каверн и других серьезных изъянов — все это признаки нормального качества.

Как выбирать размер колодца

Когда вы определились с конструкцией колодца, знаете какое хотите дно, как и чем накроете колодец, самое главное — определиться с размерами КС. Все остальные элементы выбирают того же типоразмера. Они разработаны так, что подходят один к другому. А количество звеньев определяется исходя из необходимого объема или примерно рассчитывается ориентируясь на глубину залегания водоносного слоя. Для отстойников, септиков, ливневых колодцев считают исходя из необходимого объема хранения.

Размеры колодезных колец всех типов должны совпадать

Назначение и конструкция бетонных колец

Железобетонные кольца используются при проведении инженерно-технических работ на стройке. Изделия широко применяются при оборудовании автономной канализации: смотровые и фильтрационные колодцы, септики. Их можно встретить при оборудовании городских дорог, мостов, магистралей, объектов ландшафтного дизайна и очистных сооружений.

Железобетонные кольца

Прочность и долговечность конструкции позволяет устанавливать их в колодцах для добычи воды.

Существует несколько разновидностей изделий:

кольца с плоским торцом;
кольца с замковым торцом;
ремонтные;
опорные.

Характеристики колец с замком

Для устройства колодцев применяются изделия с маркировкой КС- кольцо стеновое. Бетонные кольца с замком – это конструкция, имеющая углубления в торцевой части. Функция замка препятствовать сдвигу колец под давлением грунта и обеспечение герметичности.

Характеристики стандартных колец

Колодезные кольца представляют собой конструкцию цилиндрической формы, имеющую каркас из металлической арматуры. Для производства элементов используется бетон марки не ниже М200. Востребованность изделий объясняется их положительными качествами:

прочность – материал не разрушается под действием влаги и нагрузок;
долговечность, срок службы составляет 50 лет;
экологическая безопасность, бетон не оказывает негативного влияния на воду;
герметичность конструкции – грамотно сформированная конструкция не пропускает влагу.

Конструкция кольца

Как выбрать место для колодца и когда начинать копать

Существует целый арсенал народных методов поиска воды и определения места под колодец, большинство из них не подвергается сомнению, а лозоходство и по сей день пользуется популярностью. Специалисты же рекомендуют, как минимум расспросить соседей или самостоятельно измерить глубину ближайших сооружений. Но точный результат может гарантировать только разведочное бурение.
Расположить на участке колодец нужно в том месте, где ему не грозит загрязнение бытовыми стоками (например, вдалеке от дачного туалета).

Обнаружение водоносных слоев с помощью народного метода — лозоходства

Кроме этого он должен отлично вписаться в дизайн ландшафта.
Не рекомендуют начинать работы по строительству весной, поскольку из-за колебаний наполненности грунтовых вод можно ошибиться с глубиной. Оптимальным временем считается конец зимы, но не позже марта. Также работы можно начать в конце лета.

Выбор между колодцем и скважиной

Тяжело ответить на вопрос, что лучше. В каждом индивидуальном случае на решение влияет много факторов.

Чтобы получить источник воды, вам нужно выбрать между колодцем и скважиной

Глубина залегания вод. Обычно, глубина колодца не превышает 15 м, если водоносный слой находится ниже, то из экономических и практических соображений можно подумать о скважине.
Самостоятельное строительство. Человеку без опыта, обустройство колодца будет понятнее и легче в исполнении, чем процесс бурения скважины.
Препятствия. Есть и еще один важный момент – подземные камни. Если такой попадется по ходу бура, то пройти его, будет очень тяжело, а иногда и невозможно. В случае с колодцем и его большим диаметром шахты дело обстоит проще.
Оборудование. Специальный инструмент для рытья колодцев не потребуется.
Обслуживание. Дно скважины или колодца со временем будет заиливаться, и несложно догадаться какую конструкцию легче почистить.
Перебои в работе. У колодца таковых нет (при условии регулярной чистки), а вот подача воды из скважины, часто зависит от работы насоса, если он электрический.

Описание технологии

В большинстве случаев эти изделия отливаются из бетонной смеси, в которой в качестве связующего используют цемент марки не менее чем «300». В опалубку, изготовленную по будущей форме кольца, предварительно устанавливают чуть меньшего размера конструкцию из арматуры, связанную мягкой стальной проволокой или сваренную. Наружу выводятся стержни, которые загибаются в петлю, или готовые «ушки» — этот элемент в дальнейшем будет служить как для подъёма и установки автокраном или манипулятором готового изделия на место использования, так и для сварки с таким же элементом, если колец будет два и больше. Такая сварка обеспечит дополнительную жёсткость конструкции колодца.

Во время заливки бетонного раствора в опалубку она уплотняется при помощи вибратора, а после застывания бетона и извлечения его из опалубки конструкцию выдерживают минимум 7 дней для 50% готовности. Полная же готовность изделия наступает только после его хранения в течение 28 суток. Поэтому при массовом выпуске они складируются отдельными партиями по дням выпуска.

Как углубить уже существующий колодец

Дебет воды — величина непостоянная, и не всегда она меняется в сторону увеличения. Если количество воды в колодце уменьшилось, его придется углублять. Использование пластиковых колец значительно упрощает эту задачу.

Пластиковые кольца помогут углубить даже колодец из бетона. Для этого выемка грунта производится только в центре, чтобы не допустить опущения бетонных стен. Так как углубить нужно только средину, диаметр новой ямы должен превышать размеры пластиковых колец. Недостатком такого решения является уменьшение диаметра колодца. Но зато отпадает необходимость в устройстве нового сооружения.

Выемка грунта производится до тех пор, пока не появится достаточный дебет воды. Затем дно очищается, укладывается геотекстиль, а его края заводятся на стенки. Сверху засыпается щебень и выравнивается. Далее на подушку из щебня устанавливаются пластиковые кольца нужной высоты. На дне устанавливается донный фильтр, как для обычных колодцев.

Известно, что пластик легче воды, поэтому кольца из пластика придется утяжелить. Для этих целей подходит любой груз, который не боится контакта с водой: гранитные чурки или гравийные валуны. Спустя 6-8 месяцев грунт плотно обхватит кольца со всех сторон, и они уже не поднимутся.

Такой способ углубления колодца более простой по сравнению с попытками добавить бетонные кольца, ведь их придется устанавливать поверх существующих. А при таком способе неизвестно, как поведет себя все сооружение.

Правила и советы по эксплуатации колодцев из пластика

Пластиковые колодцы не требуют постоянного сложного контроля за состоянием в ходе эксплуатации. Внутренняя поверхность колец гладкая, поэтому на стенках лишь по истечении длительного времени могут появляться осадки. Чистка проблем не вызывает: щетка, веник, струя воды под напором уберут налет. Если швы при сборке правильно соединены и загерметизированы, то до окончания срока эксплуатации (до 50 лет) никаких трещин не появится.

При необходимости добавления колец (например, в случае проседания грунта) нужно снять первое, чтобы освободить доступ к резьбе. Чтобы это действие не привело к повреждению деталей конструкции, они должны легко сниматься (не быть зацементированными).

Часть пластикового колодца, находящуюся над поверхностью, лучше закрыть. Прямые солнечные лучи могут привести к деформации колец, особенно если они имеют небольшую толщину. Можно имитировать сруб, если это колодец питьевой. Кирпичная кладка придаст эстетичный вид. Оригинальный навес защитит от воздействия солнца и станет элементом дизайна участка, на котором расположен.

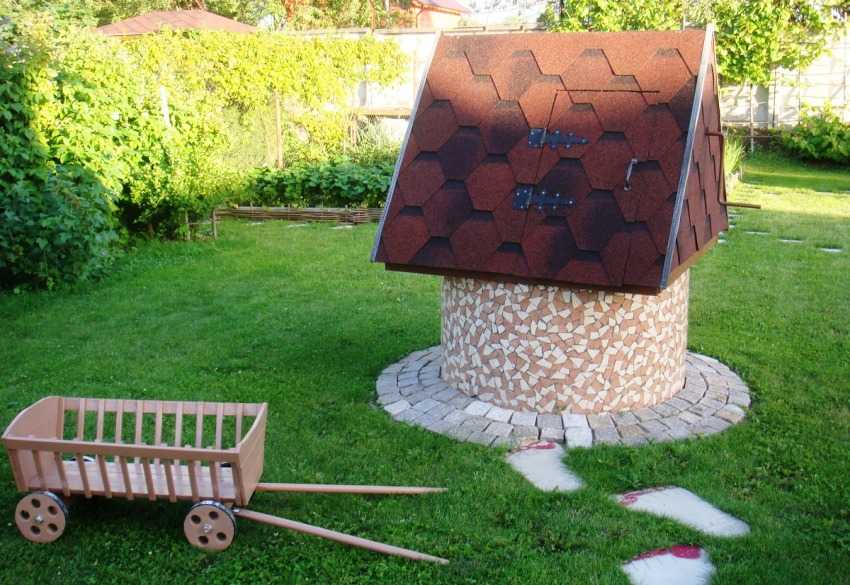

Часть колодца которая находится на поверхности можно задекорировать на любой вкус

Колодцы из пластиковых колец стали значительным шагом вперед в сфере рационального и разумного совершенствования бытовых и производственных условий. Достойной альтернативы им на сегодняшний день не существует. Размеры конструкций, доступность монтажа в любой местности, высокая технологичность, большой срок эксплуатации делают их единственно надежным способом обеспечения нормального функционирования водоснабжения, водоотведения и других коммуникаций.

Технология и этапы строительства колодца из бетонных колец

Навряд ли кто-то соберется выливать бетонные кольца самостоятельно, ведь это не только сложный и трудоемкий процесс, но и бессмысленный. Намного проще купить уже готовые изделия в нужном количестве, которое легко высчитать, зная глубину залегания грунтовых вод.

Строительство колодца с поочередной установкой колец

Шахту всегда копают лопатой с короткой рукояткой вручную, с таким инструментом намного легче будет управляться в ограниченном пространстве. Когда яма соответствующего диаметра будет глубиной около полуметра, проверяют ровность дна и устанавливают первое кольцо

Важно чтобы оно стало ровно посередине шахты и не уперлось в одну из стенок. После этого продолжают выкапывать землю, но уже внутри железобетонного изделия

По мере выемки грунта, кольцо будет постепенно углубляться под собственным весом и когда достигнет верхним краем уровня земли, сверху на него устанавливают и закрепляют скобами следующее кольцо.

Строительство колодца по методике поочередной установки колец

Бывает, что яма копается, а кольцо не опускается. Это значит, что оно расположилось под уклоном от вертикальной оси. Подкорректировать положение можно, сверху кладут щит и набрасывают камни или мишки из грунтом на ту сторону, которую необходимо осадить. Когда кольцо начнет проседать, перевес убирают.
Продолжают углубляться вниз. И так до тех пор, пока вода не начнет просачиваться сквозь дно шахты. Продолжают копать еще некоторое время, откачивая прибывшую воду насосом. Останавливают работы, когда шахта достигнет первой водоносной жилы. Вода при этом начнет поступать очень быстро. Но ее еще продолжают выкачивать, чтобы была возможность выровнять дно и уложить донный фильтр, если он необходим в конкретном случае.

Установка колец в готовую шахту

Существует еще один способ строительства, когда кольца по очереди опускают в полностью вырытую до водоносного слоя шахту. Но такой метод менее популярен и возможен далеко не на всех типах грунта. Опасно и то, что в любой момент, даже еще до укладки, земля может обрушиться. Бетонные кольца опускают в яму краном, ставят друг на друга впритык и фиксируют стальными скобами по окружности соединения.

Метод строительства колодца: установка бетонных колец в шахту

Внутренняя гидроизоляция

Все швы между кольцами заделывают раствором или специальным уже готовым составом. Промазывая их, не забывают о трещинах и ямках, которые под воздействием влаги будут быстро разрушаться и станут причиной разгерметизации шахты. Категорически не рекомендуют использовать растворы, в составе которых есть битум, поскольку они могут значительно испортить вкус воды.

Обработка швов колодца из бетонных колец

Внешняя гидроизоляция колодца

Гидроизоляция колодца снаружи будет препятствовать поступлению в шахту верховодки, Для этого делают, так называемый глиняный замок. Вокруг последних колец вырывают траншею шириной около 0,5 м и глубиной в 1,5-2 м. В нее засыпают и плотно утрамбовывают глину. В результате она должна лечь чуть выше уровня почвы ближе к колодцу, и обеспечить уход осадков по уклону от шахты.

Схема: внешняя гидроизоляция колодца

Площадку бетонируют. В течении последующих 2-3 недель воду необходимо несколько раз откачать. Использовать ее можно для бытовых нужд, а вот для питьевых целей лучше только после заключения из лаборатории.

Когда нужен донный фильтр, и каким он должен быть

Для того, чтобы вода в колодце оставалась чистой и прозрачной, не обязательно устанавливать дорогие системы очистки, достаточно прибегнуть к проверенному веками способу, а именно организации донного фильтра. Он представляет собой прослойку из камней разной фракции, которые задерживают примеси, пропуская наверх лишь очищенную воду. Способ обустройства фильтра зависит от типа грунта на дне шахты, объема подземных вод и скорости их поступления.

Устройство донного фильтра для колодца

Плотное глиняное дно. Такой грунт вода не размывает и подается в чистом виде, поэтому колодцу не нужен дополнительный фильтр. Более того, он может навредить, перекрыв ключи.
Мягкое глиняное дно может размываться активными потоками, из-за чего вода становится немного мутной. Исправить ситуацию поможет слой щебня высотой около 20 см.
Песчаное дно, через которое вода просачивается медленно, всегда нуждается в фильтре, который укладывают в несколько слоев. Первым будет промытый песок, следующим слоем засыпают мелкую гальку, гравий или шунгит размером до 1 см, а последним ляжет щебень или камни размером от 5 см. Высота каждого слоя 15-25 см.
Плавун на дне шахты. Собственно это тот же песок, но размытый водой до почти жидкого состояния. В таких колодцах кроме обустройства донного фильтра часто требуется установка деревянного или более современного металлического щита с отверстиями диаметром около 1 см. Его опускают на дно, а сверху засыпают слой крупного камня и мелкой гальки по 15-20 см.

Герметичность межкольцевого стыка.

Следует еще раз подчеркнуть, что старые методы (при помощи цемента и жидкого стекла) не способны обеспечить герметичность швов между кольцами. То же относится и к монтажной пенке, поскольку она пропускает воду, а также к жидким битумносодержащим мастикам, так как их применение попросту испортит колодезную воду. Наиболее простой способ обеспечения герметичности межкольцевых швов колодца — применение уплотняющей ленты из резины марки RubberElast (Германия), специально предназначенной для разъемных изделий из бетона. Проложив эту ленту, вы сможете обеспечить герметичность соединения в случаях смещения колец на расстояние до 7 мм. Для того чтобы смещение не было еще больше, следует кольца колодца скреплять между собой посредством металлических скоб.

Если по тем или иным причинам вы не можете приобрести уплотняющую ленту RubberElast, можно порекомендовать другой способ устройства гидроизоляции швов.

Сколько стоят бетонные колодезные кольца?

Бетонные колодезные кольца чаще всего используются для устройства канализационных септиков, газовых и водопроводных подземных емкостей. Их стенки достаточно прочны, чтобы не деформироваться под давлением грунта, непроницаемы для воды и способны десятилетиями работать в любых сложных условиях, не требуя ремонта или осмотров. Все они производятся строго по ГОСТ 8020-90 и 13015-2012.

Разновидности и колец
Маркировка и размеры
Стоимость бетонных изделий

Особенности и характеристики

Железобетонные кольца производят методом вибропрессования из тяжелых бетонов с очень высокими эксплуатационными показателями:

Морозостойкость – F150-200 циклов.
Водонепроницаемость – W4-W6.
Класс прочности выдерживается не ниже В15-В20 (М200-М250), но можно встретить изделия, изготавливаемые из бетонов М300-М500.

Для их производства применяются цементы с высокими показателями стойкости к агрессивным средам, а армирование выполняется стальными стержнями диаметром 6-10 мм и проволокой ВР. Металлический каркас обязательно проходит антикоррозийную обработку.

В зависимости от конфигурации и особенностей применения различают следующие виды:

КС (сквозные) – выпускаются в 19 типоразмерах, плюс в продаже встречается еще 11 их вариантов с фальцевым замком.
КД (доборные) – невысокие, размером 20-60 см, позволяющие выложить колодец нужного объема, если набрать его из стандартных ЖБИ не удается. Зачастую изготавливаются под заказ.
ПК – бетонные кольца, монолитно соединенные с крышкой, имеющей смотровое отверстие под люк. Чаще всего идут с dвнутр, равным 1 метру (ПК-10), и устанавливаются в верхней части. Для их производства используется более прочный бетон марки М300.
КЦД – эти, наоборот, имеют дополнительное дно, что гарантирует абсолютную водонепроницаемость в нижней части колодца. Выпускаются всего в 4 типоразмерах диаметром от 1 до 2 метров, и столько же с еврозамком, но уже до 1,5 м в поперечнике.

Габариты и маркировка

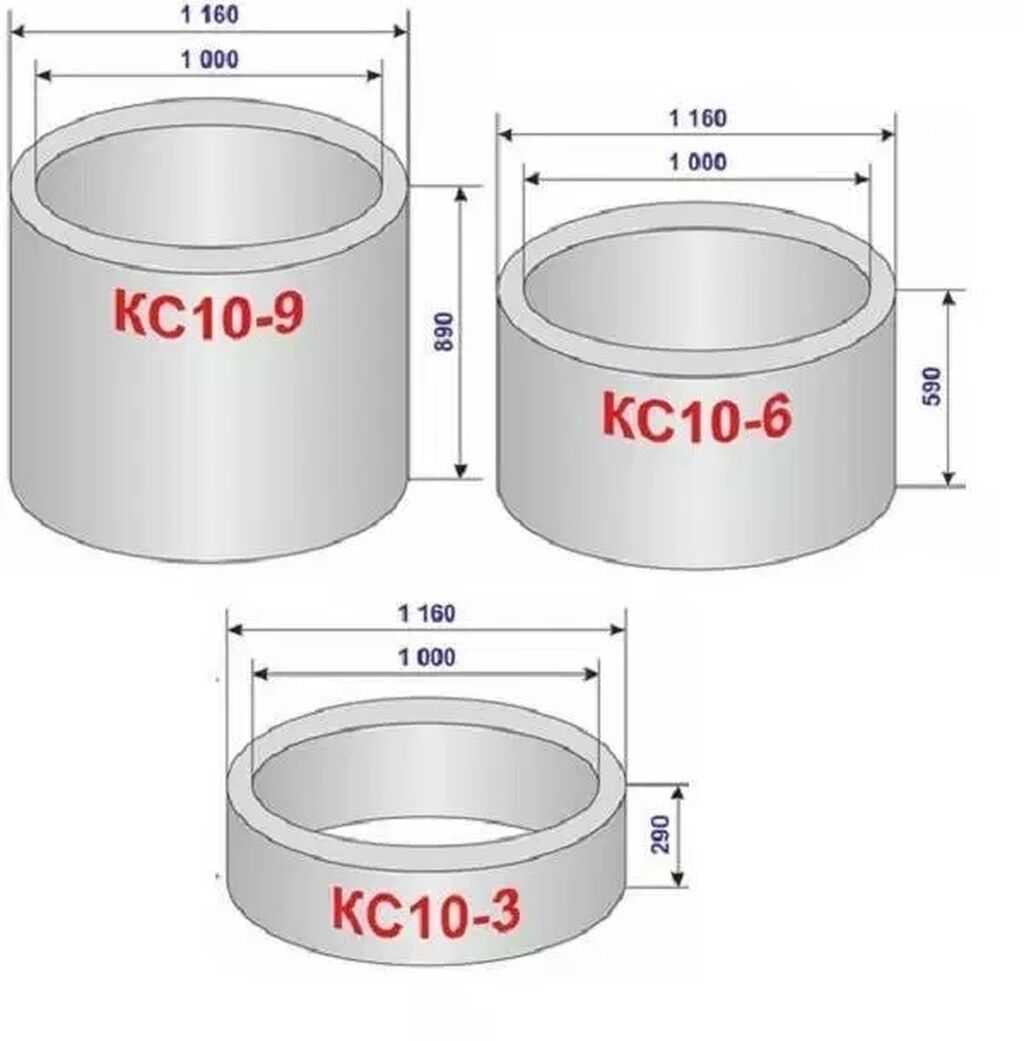

Основные размеры – диаметр и высота – указываются в маркировке в единицах дм, их объем в литрах легко определить, просто перемножив оба индекса. Самые распространенные – это варианты d=1,5 м, чуть реже строители ищут кольца размером 1 или 2 метра. Стандартной высотой стенки считается 50-100 см, но на заказ производители могут изготавливать до 1,8 м. Толщина армированного бетона для изделий d ≥ 1,5 метра везде одинаковая – 8 см, для колец большей ширины она увеличивается до 10 см.

Также в маркировке ЖБИ могут присутствовать дополнительные буквенные обозначения, которые свидетельствуют о нормальной (Н), пониженной (П) или особо низкой (О) проницаемости монолита. Выпускаются изделия и с отверстиями для прокладки труб. Их число всегда четное и тоже описывается литерами: «а» – 2 выхода, «б» – 4.

Существует классификация ЖБИ и по типу их соединения друг с другом. Здесь кроме обычных цилиндров с прямыми торцами возможен только один вариант – так называемые еврокольца, жестко сцепляющиеся в замок благодаря специально прорезанным пазам. Их применяют в тех случаях, когда необходимо создать абсолютно водонепроницаемое соединение и при этом сохранить гладкость вертикальных стенок. С обычными же кольцами добиться этого просто невозможно, поскольку они сажаются только на цементный раствор.

Расценки

Стоимость бетонных колец напрямую зависит от их габаритных размеров и сложности исполнения. Самыми доступными являются сквозные изделия марки КС.

Марка	Размеры (dвнутр./h), мм	Объем, л	Вес, кг	Цена, руб/шт
КС10-9	1000 / 900	90	610	1600
КС15-9	1500 / 900	135	1000	3430
КС20-6	2000 / 600	120	1200	3950
КС10-9 (замок)	1000 / 900	90	670	1550
ПК10-9	1000 / 890	89	780	3140
КЦД10-9	1000 / 900	90	900	3870
КЦД15-9	1500 / 900	135	1670	5380

Поскольку железобетонные кольца отличаются очень большими размерами и весом, придется платить за их доставку на участок. При этом свою роль играет и расстояние, и объем партии, так что стоимость лучше каждый раз оговаривать отдельно. В среднем услуги спецтранспорта увеличивают цену ЖБИ на 400-550 руб/т. Продавцы нередко предлагают скидки оптовым покупателям, но при этом могут отказаться доставить партию меньше 5 единиц.

Из чего собирается конструкция?

Опорные ЖБ секции для колодцев могут быть комбинацией плиты днища и наборного верха. Но герметичность соединения между ними будет проблематична. Этот шов, находящийся глубже всех, подвергнется наибольшим нагрузкам. Решение: вместо двух изделий взять одно – конструкцию с дном. Имеющее форму стакана, оно становится в шахту первым. Такое днище выдерживает большие нагрузки. Высота – от 300 до 1 000 мм. Маркируются сокращением КЦД, могут быть по торцу плоскими или с фаской.

Выше, одна на другую с герметизацией соединения монтируются стандартные высокие секции (КС). При необходимости вывести конструкцию на нужный уровень их дополняет доборное кольцо, отличающееся невысокой (до 400 мм) секцией (стандартные высоты 100, 150, 300 мм). Доборные детали маркируются по структуре: К (тип), Д (внутренний диаметр, см), В (высота).

Колодезные секции с замком – имеют не гладкий торец, а снабженный фаской (на одном крае углубление, на противоположном – выступ). Такая изготовленная в заводских условиях деталь существенно облегчает монтаж и герметизацию соединения.

В эксплуатации ствол из ЖБИ с замком более устойчив от деформации при боковых нагрузках. Под железобетоном замки имеют металлические закладные части, приваренные к армированному каркасу.

Скобы для крепления, а также пластины с болтами – применяются для соединения ЖБИ. Конструкции с замком нуждаются в дополнительном укреплении на подвижных, промерзающих грунтах.

Особенно опасны для колодца неравномерные нагрузки, которые происходят осенью и весной (низовые слои грунта замерзают своеобразно и оттаивают позже верхних).

Колодцу ходовые скобы нужны для обслуживания и визуального осмотра его состояния. Металлическая ходовая скоба из нержавеющей стали или покрытая пластиком закладывается в изделие при отливке или монтируется после (в предусмотренные монтажные отверстия или высверленные) на дюбели. Устанавливаются они на расстоянии 300 мм друг от друга. Места стыков скоб и стенок трубы заделываются цементом.

Какого производителя выбрать

В РФ производством ЖБ колец занимаются около 250 производителей, охватывающих всю территорию страны. Поэтому выезжать за пределы своего региона в поисках дешевизны экономически невыгодно. Сэкономленные средства съест транспортировка. Однако продукция некоторых заводов пользуется особым спросом. Можно выделить:

«ВТГ Строй» в Мытищах Московской области, отправляющий свои изделия по всей стране. Особым спросом пользуются их КС 10.9, КС 15.9 и КС 20.9 фальцевые и плоские в комплекте с крышкой и люком. Средняя стоимость — 2,1 тыс. руб.
ОАО «Завод строительных промышленных деталей», работающий более 45 лет в Тюмени. Он имеет собственную аккредитованную строительную лабораторию, которая позволяет не только следить за качеством, но и разрабатывать новые технологии.
Фирма «Диалог Строй» в Новокузнецке является поставщиком качественных ЖБИ по всей Кемеровской области. Помимо выпуска стандартных конструкций предприятие охотно работает и с заказами по индивидуальным проектам.
Компания «ЮгСтройКомплект» в Краснодаре отличается широким ассортиментом и высокой мощностью производства. Цены на ЖБИ начинаются от 1,4 тыс. руб.

Эти производители строго отслеживают технологию производства и гарантируют качество своей продукции.
