Преимущества и недостатки
Как сделать теплый пол от отопления Теплый пол водяной. Монтаж теплого пола Достоинства тёплого плинтуса следующие:
- Компактные размеры и в то же время высокая функциональность. Это позволяет конструкции посоперничать с большими радиаторами.
- Плинтуса отлично «вписываются» в интерьер и даже украшают его.
- Одинаковый обогрев всего помещения, так как конструкция устанавливается по периметру.
- Установка не составит труда. Для этого нужно просто найти место подсоединения тёплых плинтусов к тепло- или электросети.
- Комнате, в которой монтируется данная конструкция, не страшны плесень и сырость.
К недостаткам можно отнести следующие пункты:
- Это, скорее, не недостаток, а особенность. Тёплые плинтуса имеют смысл установки только в домах с постоянным проживанием.
- Они не сделают обогрев помещения быстрым. Всё происходит постепенно и со временем (так как мощность небольшая).
- Минус – высокая стоимость. Обычно производители используют медь высокого качества, которая сама по себе недешёвая.
Типы греющих плинтусов
Конструктивно система плинтусного отопления состоит из нагревательного модуля, закрытого декоративной алюминиевой планкой. Нагревательный модуль — это две медные трубки, на которые надеты пластины из алюминия. Медь, как известно, отличается высокой теплоотдачей и высокой стойкостью к коррозии, но имеет высокую цену. Алюминий тоже неплохо передает тепло, а стоит намного дешевле. Такая комбинация медь+алюминий используется во многих отопительных приборах и доказала свою эффективность.
Читайте о медных и медно-алюминиевых радиаторах тут.

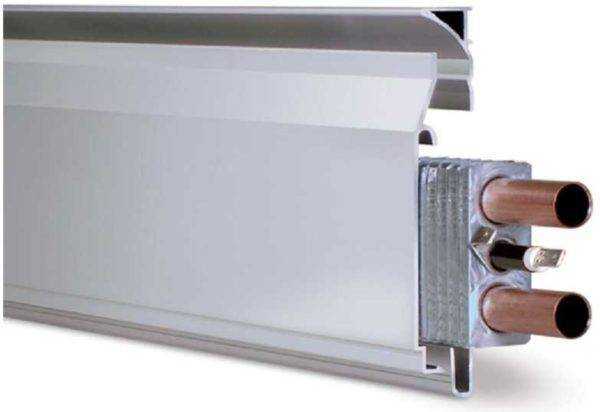

Это конструкция плинтусного отопления
Есть два способа нагрева теплопередающего модуля: при помощи теплоносителя (вода или антифриз) и электрического нагревательного элемента ТЭНа. По этому признаку они и различаются.
Электрический нагрев
В электрические плинтуса вставляют специальные низкотемпературные ТЭНы. Они нагреваются максимум до 60 oC. При этом мощности их более чем достаточно: один погонный метр выдает около 180-280 Вт. Электрические нагреватели вставляют в нижнюю трубку, а в верхнюю укладывают кабель в специальной оболочке. С его помощью подается напряжение на все участки ТЭНа. Длина одного от 70 см до 2,5 м, и из разной длины нагревателей набирается необходимая для обогрева помещения мощность.

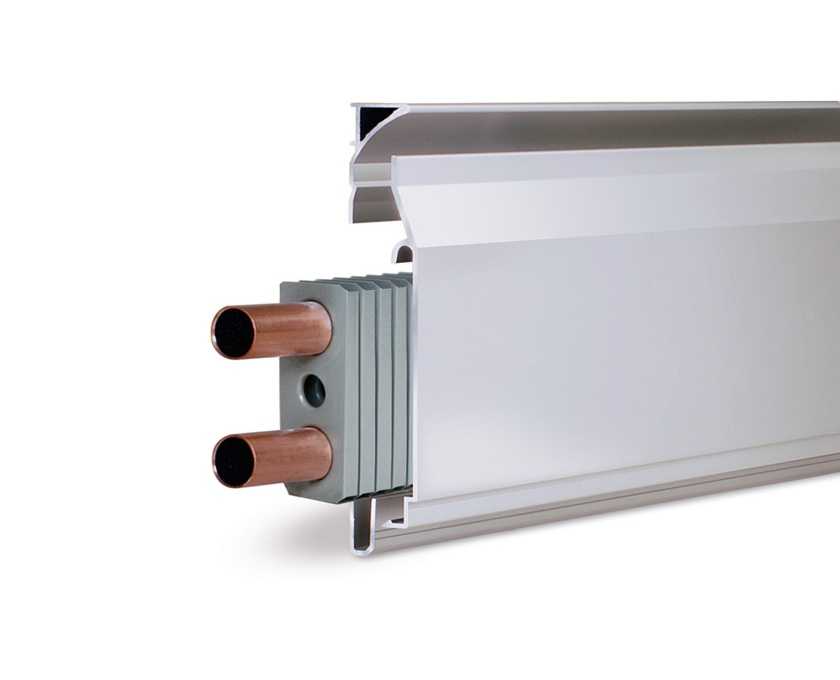

Внутрь медной трубки вставляют специальный ТЭН. Так получается электрический теплый плинтус
Водяной теплый плинтус
При использовании воды или антифриза для переноса тепла, те же модули соединяются в единый отопительный контур. Есть только одно ограничение: для максимальной эффективности отопления длина одного контура не должна быть больше 12,5-15 м (разные длины у разных производителей).
При наличии не скольких контуров для устройства системы водяного теплого плинтуса удобно подключать коллектор (гребенку). Использовать можно самую обычную модель или с расходомерами — это на выбор. Греющие модули при водяном способе обогрева набираются исходя из требуемой мощности при конкретном тепловом напоре системы.
Расчет длины нагревательного элемента
Таблица зависимости мощности теплого плинтуса от дельты температур (теплового напора)
Например, при ΔT = 37,5 oC для компенсации теплопотерь помещения 1500 Вт, тепловая мощность (по данной таблице) равна 162 Вт. Значит, понадобится 1500/162 = 9,25 м нагревательного элемента.
Чем и как соединять
Набрав в общей сложности требуемую длину, распределяете ее по периметру помещения, объединяя в замкнутые контура. Между собой отрезки нагревателей соединяются несколькими способами:
- гибкими трубами из нержавейки с накидными гайками или под пресс;
- медными трубами и фитингами под пайку;
- медными или латунными резьбовыми фитингами.
Самый надежный способ соединения — медные трубы под пайку. Этот вариант пригоден и для систем централизованного отопления, так как такие соединения выдерживают до 30 Бар. Тяжелее всего реализуется сборка резьбовыми фитингами: размеры и расстояния между трубками и от стены маленькие, работать очень неудобно. Гибкие трубы нужно выбирать надежные: отопление и горячая вода требуют хорошего качества.

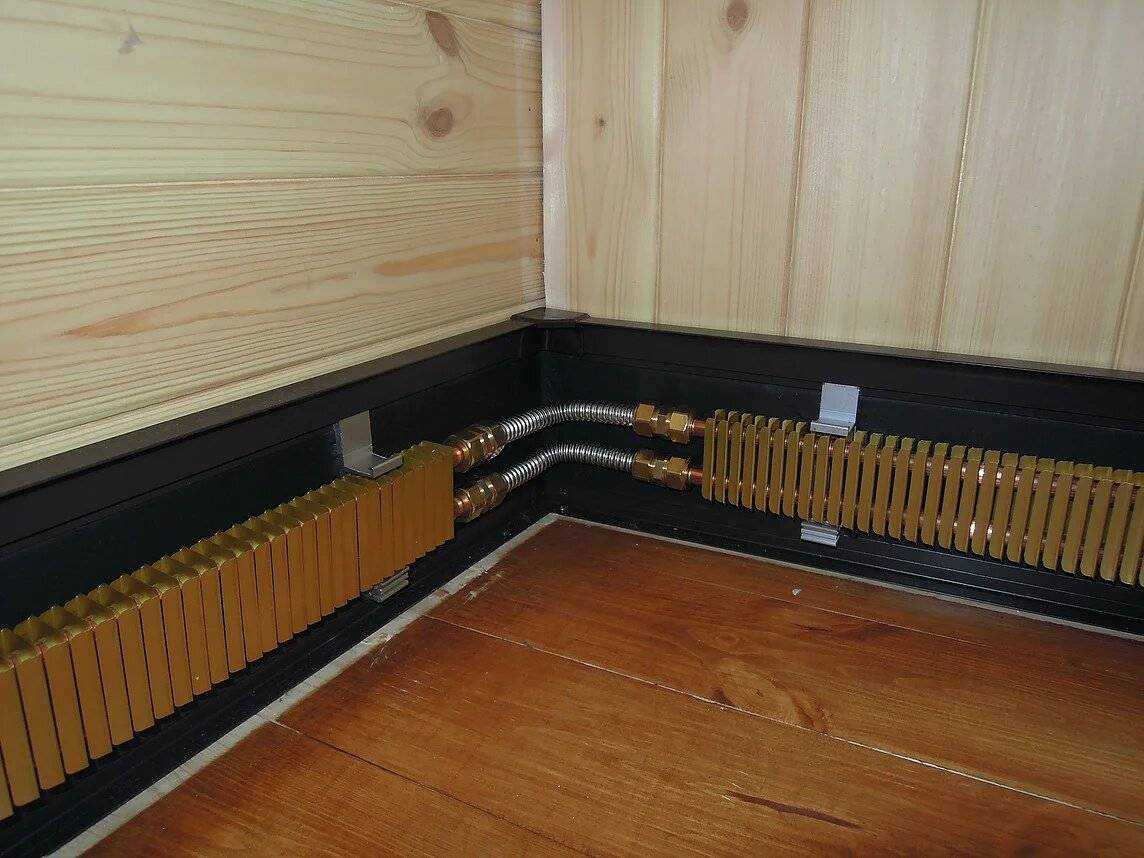

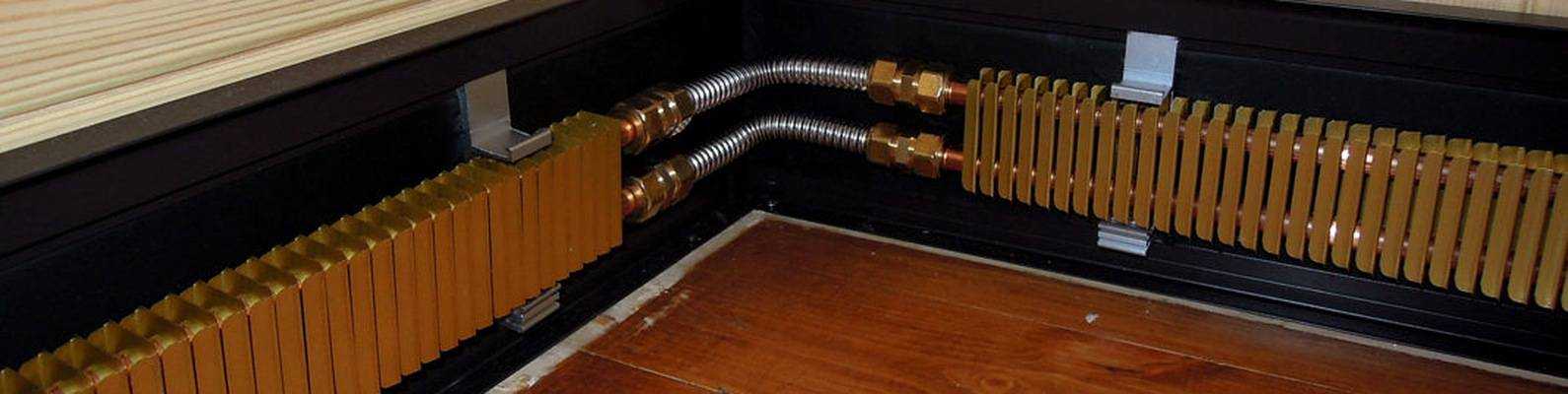

Соединяют нагревательные элементы греющих плинтусов при помощи шлангов, медных труб
Подводка от котла или гребенки пола должна быть выполнена совместимыми с медью материалами: полимерными (полиэтиленовыми и армированными полипропиленовыми), металлопластиковыми или медными трубами.
Особенности системы
Совместима система с котлами любого типа на любом топливе. Но есть одна особенность: для нормальной теплоотдачи требуется высокая скорость движения теплоносителя. С естественной она будет просто неэффективна
Виды греющих плинтусов
Система плинтусного обогрева может быть двух типов: с электрическими и водяными нагревателями. На стадии монтажа сложнее система с водяными теплыми плинтусами (требуется коллекторное или лучевое подключение), но при эксплуатации она более экономична. Электрический теплый плинтус монтируется быстро — надо только закрепить обогреватели к стене, сразу поле монтажа он готов к работе. Но расходы на отопление, как и у любого электроотопления, высокие.
Одна из самых незаметных систем отопления — теплый (греющий) плинтус
Устройство отопления с водяным теплым плинтусом
Система водяного плинтусного отопления отличается только нестандартной формой отопительных приборов. Ключевые составляющие не отличаются от стандартных: нужен водогрейный котел, коллекторный узел и система труб, при помощи которых подключается теплый плинтус.
Есть еще комбинированный теплый плинтус — с электрическим ТЭНом и трубами для теплоносителя
Обратите внимание: оптимальный режим работы системы — низкотемпературный. На подаче 40-50°C, на обратке примерно на 5°C ниже. Потому подбирать котел или строить систему надо исходя из этого
Потому подбирать котел или строить систему надо исходя из этого
Если котел будет газовый, оптимальный выбор — конденсационный. При установке любого другого, в системе необходим аккумулятор тепла и/или смесительный узел — для снижения и стабилизации температуры
Потому подбирать котел или строить систему надо исходя из этого. Если котел будет газовый, оптимальный выбор — конденсационный. При установке любого другого, в системе необходим аккумулятор тепла и/или смесительный узел — для снижения и стабилизации температуры.
Способ подключения
Есть особенности и в выборе способа подключения. Последовательное подключение всех плинтусных обогревателей в комнате неэффективно: пока теплоноситель дойдет до последних в ветке обогревателе, он сильно остынет и они почти все время будут оставаться холодными.
Лучевая схема подключения выглядит примерно так
Для водяного греющего плинтуса используется лучевая система: приборы подключаются по одному или попарно. Для этого в систему встраивается коллекторный узел, к которому подключаются трубы, которые идут на отопительные приборы. Недостаток такой системы — большой расход труб. Ведь к каждому прибору (или небольшой группе) идет две трубы — на подачу и обратку. Расход труб намного больше, но распределение тепла более равномерно и сама система более надежна. Почему более надежна? При повреждении труб или радиаторов в одной группе, все остальные работают нормально.
Особенности монтажа
При устройстве водяного плинтусного отопления, трубы обычно прячут в пол. Прокладывать их вдоль стен не получится, так как место занято отопительными приборами. То есть, монтаж водяных теплых плинтусов возможен только на стадии ремонта — придется подымать полы.

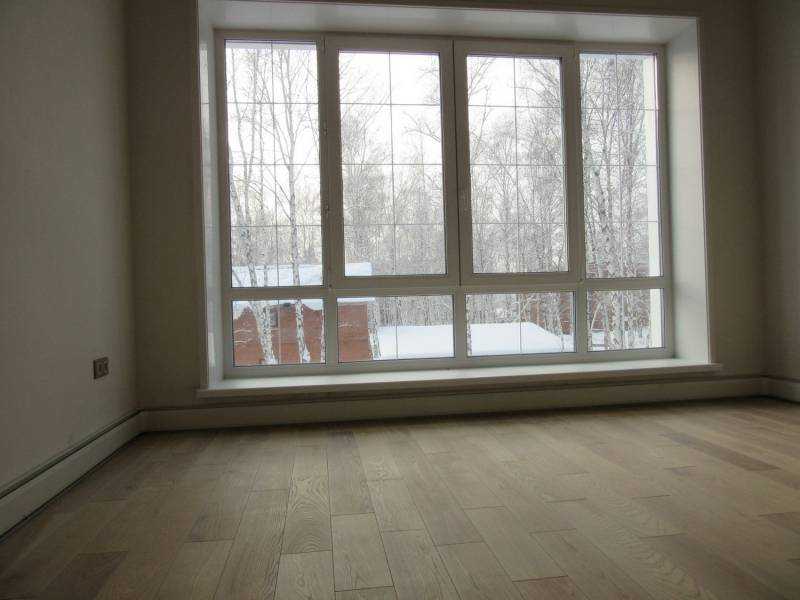

В смонтированном состоянии очень привлекательно
Укладывать в стяжку рекомендуют специальные полимерные трубы — они не подвержены коррозии и имеют низкую теплоотдачу, то есть потери тепла при транспортировке теплоносителя будут небольшими. Но так как доступность для ремонта у этих систем невелика, брать надо качественный товар известных производителей, а это недешево.
Электрический теплый плинтус
Электрический теплый плинтус внешне от водяного отличается только наличием клемм для подключения питания. В остальном вид тот же. Это две трубки с перпендикулярно закрепленными алюминиевыми/латунными/медными пластинами. В нижней трубке расположен нагревательный элемент – ТЭН, в верхней прокладывают провода для подключения.

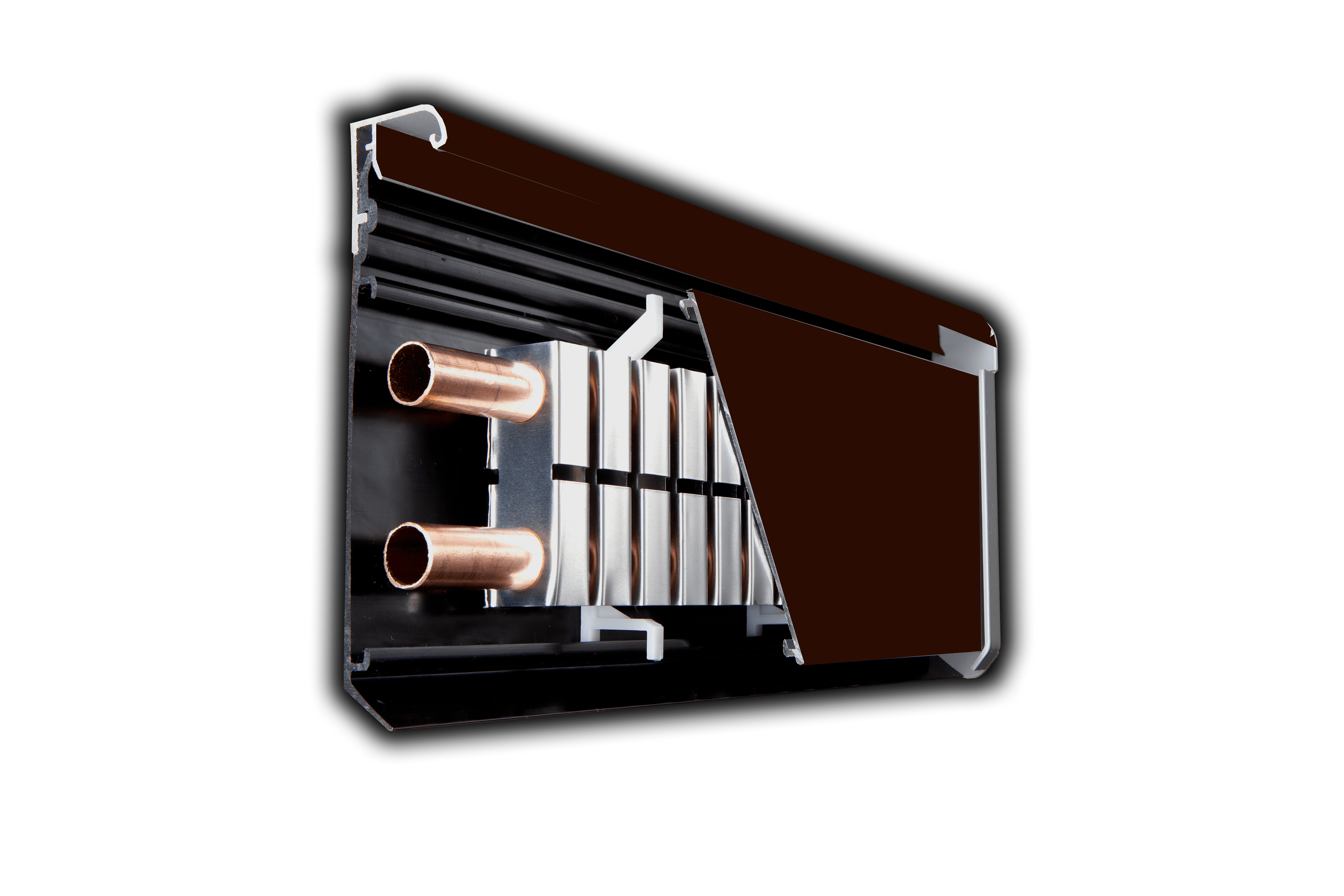

Общее устройство греющего плинтуса
Монтировать и подключать электрический теплый плинтус намного проще. Его надо только закрепить, протянуть провода и подключить их к клеммам. Для поддержания заданной температуры в систему встраивают терморегулятор, который включает и отключает нагреватели. Использование термостатов желательно, так как он оптимизирует работу — экономит электричество.
Монтаж действительно несложный, но подключать электрический теплый плинтус надо к выделенной линии с правильно подобранным номиналом автомата защиты и медными одножильными проводами соответствующего сечения. Так что и в этом случае требуется ремонт – проводку принято прокладывать в стене, а для этого надо делать, то есть ломать стены.
Мегадор Стандарт (MR)
Конвекторы с плавным регулированием мощности от 0 до 600 Вт.
С января 2020 года, производитель вывел новую модификацию этой серии, а именно Стандарт Версия 3.10.
Плинтусные электрические конвекторы Мегадор Стандарт версия 3.10 отличает: интуитивно понятный интерфейс регулировки мощности; исключена возможность механического повреждения предохранителя (он перемещен на плату управления в корпус прибора); торцевые заглушки совмещены с ножками и выполнены из особого пластика, что исключает царапины на напольных покрытиях при напольной установке конвекторов.
| Стандарт (MR) Версия 3.10 | Модель | Сторона подключения | Цвет | Длина, мм | Мощность, Вт | Отапливаемая площадь, кв.м. | Размеры, мм | Степень защиты | Цена | |
| высота | ширина | |||||||||
| Стандарт — 100 | MR100 WL | левая | белый | 1000 | 0 — 400 | 6 — 8 | 60 | 40 | IP 20 | 3950 руб. |
| MR100 WR | правая | белый | 1000 | 0 — 400 | 6 — 8 | 60 | 40 | IP 20 | 3950 руб. | |
| MR100 BL | левая | коричневый | 1000 | 0 — 400 | 6 — 8 | 60 | 40 | IP 20 | 3950 руб. | |
| MR100 BR | правая | коричневый | 1000 | 0 — 400 | 6 — 8 | 60 | 40 | IP 20 | 3950 руб. | |
| Стандарт — 150 | MR150 WL | левая | белый | 1500 | 0 — 400 | до 10 | 60 | 40 | IP 20 | 4560 руб. |
| MR150 WR | правая | белый | 1500 | 0 — 400 | до 10 | 60 | 40 | IP 20 | 4560 руб. | |
| MR150 BL | левая | коричневый | 1500 | 0 — 400 | до 10 | 60 | 40 | IP 20 | 4560 руб. | |
| MR150 BR | правая | коричневый | 1500 | 0 — 400 | до 10 | 60 | 40 | IP 20 | 4560 руб. | |
| Стандарт — 200 | MR200 WL | левая | белый | 2000 | 0 — 600 | до 15 | 60 | 40 | IP 20 | 5150 руб. |
| MR200 WR | правая | белый | 2000 | 0 — 600 | до 15 | 60 | 40 | IP 20 | 5150 руб. | |
| MR200 BL | левая | коричневый | 2000 | 0 — 600 | до 15 | 60 | 40 | IP 20 | 5150 руб. | |
| MR200 BR | правая | коричневый | 2000 | 0 — 600 | до 15 | 60 | 40 | IP 20 | 5150 руб. |
Плюсы и минусы системы

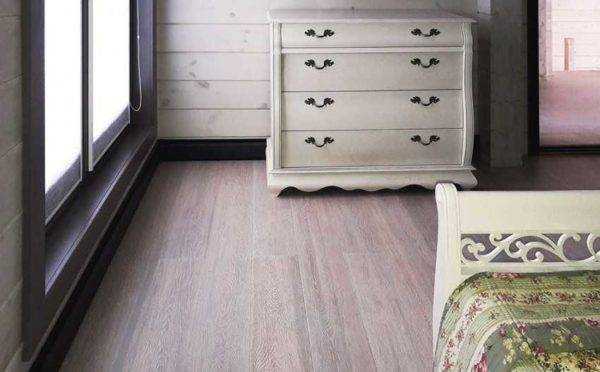

Практически незаметный
- Система теплого плинтуса напоминает теплый пол, но ее установка требует гораздо меньше затрат и усилий. К тому же теплый пол, особенно водяной, можно установить не в каждом помещении из-за необходимости создания бетонной стяжки. Плинтус не имеет таких ограничений, для его монтажа нужна только ровная стена. Модульная система мобильна, при необходимости ее демонтируют и переносят в другое место.
- С помощью теплого плинтуса в комнате создается благоприятный микроклимат, медленные восходящие потоки воздуха не поднимают пыль. Температура в помещении не будет иметь высоких показателей под потолком и низких в районе пола.
- Прогревание стен навсегда избавит от сырости и плесени в помещении, при установке в комнатах с большим остеклением пропадает конденсат на окнах.
- Маленькое сечение трубок требует небольшого объема воды, а это снижает затраты на ее нагревание. Теплоноситель циркулирует в ускоренном режиме, что позволяет снизить теплопотери системы до 5 %. Небольшое количество воды исключает инерционность при необходимости изменить температуру, все регулировки выполняются в короткий срок. Электрический плинтус дает экономию не за счет теплоносителя, а благодаря меньшему потреблению электроэнергии.
- Невысокая температура нагревательного прибора оборачивается экономией средств на энергоноситель. Отдельная регулировка в каждой комнате позволяет выбирать оптимальную температуру.
- Монтаж плинтусов не вызывает затруднения, так как они состоят из готовых модулей, которые подключаются к питанию или системе отопления.
- Невысокая температура нагревательного прибора безопасна для мебели, штор и других предметов, находящихся поблизости.
- Установленная плинтусная система практически незаметна – она гармонично впишется в любое стилистическое оформление комнаты, цвет алюминиевых защитных панелей легко подбирается под окружающий интерьер.
Равномерный прогрев
Из недостатков можно выделить высокую первоначальную стоимость теплого плинтуса и расходы на электроэнергию при установке электрического плинтуса. Особенность его использования – необходимость постоянного функционирования. Малая мощность теплого плинтуса не рассчитана на быстрый прогрев помещения, требуется время на нагревание стен, которые после будут отдавать тепло.
Область применения, цены, производители
Поставить плинтусный обогреватель можно в любом помещении любого назначения. Есть специальные модели для условий повышенной влажности. С точки зрения дизайна они практически идеальны: не портят интерьер и не привлекают внимания. По ощущениям — очень комфортно находится в таком помещении: воздух свежий и нет посторонних запахов.
Есть только одна особенность: они эффективны в домах с постоянным проживанием. Как минимум, с постоянным отоплением в режиме на низких температурах и периодическом повышении до комфортного уровня. Режим быстрого нагрева — это не их область применения: мощности мало. Требуется длительный по времени нагрев.
На рынке есть как европейские производители, так и отечественные. С ценами и качеством как обычно: у европейцев красиво, надежно, дорого; у отечественных — дешевле, но хуже сделано. И разница не только во внешнем виде. С этим часто более-менее нормально. Проблема в возникновении скрипов и щелчков в системе при резком нагреве и остывании. Эта проблема характерна для соединения двух металлов: разное температурное расширение провоцирует возникновение такого эффекта. Европейцы производят такую технику уже десятки лет и научились с этим бороться. Наши — пока не умеют. Так что вот такая особенность. Исходя из этого, в спальни по возможности ставьте теплые плинтусы от проверенных и маститых производителей.
Есть модели с медными пластинами. Они имеют очень высокую теплоотдачу и соответствующие цены
По названиям и странам производителей примерно так:
- Хемо Термборд — Австрия
- Best Board (Бестборд) Австрия
- Термаскерт — Англия
- Термия — Украина
- Аврора — Украина
- Мистер Тектум — Россия
- КЗТО — Россия
Как установить водяной тепло плинтус своими руками
Стоит признать, что единственное, чем не могут похвастаться теплые водяные плинтуса – цены. Отзывы при этом утверждают, что такая трата оправдана и в будущем вы не пожалеете о своем вложении. Однако как быть, если такая стоимость не входит в ваши возможности? В этом случае можно сэкономить, проведя работы самостоятельно, не прибегая к помощи специалистов.
Вот список материалов, которые понадобятся вам для самостоятельной работы:
-металлопластиковые трубы;
-теплоизоляционный материал;
-коллектор с кранами;
-переходники (как металлические, так и пластиковые);
-набор обычных инструментов, имеющихся у любого домашнего мастера;
-плинтусные конвекторы с набором заглушек, а также декоративными крышками.
Для монтажа теплоплинтуса понадобятся трубы диаметром 16 мм
Традиционно установка начинается с монтажа коллектора, к которому подводится труба, предназначенная для обеспечения питания отопительного устройства. В качестве первоисточника тепла может быть использован газовый, электрический, жидкостный или твердотопливный котел. Одним словом тот, который имеется в наличии
Обратите внимание, что для корректной работы отопления давление должно быть в норме и составлять 3 атм. Для обеспечения корректного отопления комнаты, необходимо произвести некоторые расчеты, а именно – какое количество тепловой энергии требуется для обогрева помещения данного размера
Например, для стандартной комнаты площадью 12 м², где есть одно окно, потребуется около 13 м плинтусов мощностью не менее 100 Вт на 1 м
Для обеспечения корректного отопления комнаты, необходимо произвести некоторые расчеты, а именно – какое количество тепловой энергии требуется для обогрева помещения данного размера. Например, для стандартной комнаты площадью 12 м², где есть одно окно, потребуется около 13 м плинтусов мощностью не менее 100 Вт на 1 м.
Полезный совет! При подсчете необходимого количества плинтуса, не забудьте вычесть из общего периметра ширину дверного проема. В противном случае вы переплатите практически за целый лишний метр.
Вполне допускается установка плинтуса не по всему периметру комнаты, а лишь в некоторых её частях. Это удобно, если у вас имеется встроенная мебель, или же вы используйте теплый плинтус как дополнительный, а не как основной источник тепла.
Вывод полиэтиленовых труб для теплого плинтуса
Разводка труб для теплого водяного плинтуса: отзывы и советы по установке
Разобравшись с подсчетами и подготовив все необходимое для работы, можно переходить непосредственно к подключению системы. Разводка труб осуществляется путем их прокладывания по черновому полу таким образом, чтобы к началу каждого контура был отдельный подход. Само собой разумеется, что каждый контур требует наличия двух труб: одной для подачи теплоносителя, и второй для забора. На этом этапе вам понадобятся переходники, которые используют для подключения радиаторов.
-первым делом необходимо прикрутить основание. В дальнейшем к нему будет крепиться теплообменник, изготовленный из цветных металлов;
-закрепив теплообменники, их необходимо соединить. Для этого используются угловые или прямые переходники;
Полезный совет! Обращайте внимание на то, чтобы все соединения были плотно затянуты. В противном случае возникает риск появления протечки
-перед тем как завершить установку, система обязательно проверяется на герметичность. Для этого пускается в нее под давлением вода до тех пор, пока система не будет полностью заполнена, затем она заглушается. Нужно внимательно осмотреть каждое соединение, чтобы убедиться, что нигде нет протечек. Если неисправностей не обнаружено, можно снова включить систему;
Систему водяного теплого плинтуса необходимо обязательно протестировать на герметичность
в завершение работ закрываются коробы при помощи специальных панелей и заглушек, идущих в комплекте, и отличающихся в зависимости от выбранной модели.
Как видно, главная задача, которая стоит перед вами – обеспечить полную герметичность всех соединений. Лучше несколько раз проверить, что все соединения закручены плотно, а в случае сомнений еще раз дополнительно их подтянуть, чтобы исключить риск протечки.
Еще один совет, который желательно принять во внимание, если вы впервые планируете монтировать теплый плинтус самостоятельно – подача теплоносителя должна осуществляться через верхнюю трубу. Уходить вода будет через нижнюю
Нельзя сказать, что это обязательное условие, однако, согласно технологии, именно так считается правильным.
Что такое теплый плинтус и как он работает
Теплый плинтус отличается от радиаторов отопления тем, что он как бы нагревает всю стену и образует таким образом тепловую завесу или экран.
Тепло моментально распределяется равномерно по всей комнате, а не только возле окон.
Причем такая система подходит для любого типа пола. Воздух в комнате не перегревается, не сушится и не поднимает пыль.
Многие ошибочно полагают, что подобное отопление обогревает комнату конвекцией. Что-то наподобие напольных конвекторов.
Однако это вовсе не так. Дело в том, что конвекционные потоки теплого воздуха от плинтуса, вносят свой вклад в нагрев помещения всего на 20-30%.
Основное тепло дает прогретая стена.
Вы получаете внутри дома своеобразные огромные батареи от пола до потолка. Поэтому в помещениях, где невысокие потолки и находится минимум мебели, эффективность системы максимальная.
На кухне ее лучше монтировать под гарнитур, который имеет высокие ножки.
Часто ее рекомендуют использовать вместо напольных конвекторов для панорамных окон. Однако имейте в виду, полную компенсацию тепловой бреши в таком месте, плинтусом не создать!
Все дело в лучистой энергии. В отличие от стен, здесь вы не заметите эффекта накопления и распространения тепла. Оно не будет «прилипать» к стеклу, а сразу же будет уходить наружу.
А вот с задачей просто устранить дискомфорт при нахождении рядом с холодным окном, плинтуса успешно справляются.
Вся система работает на эффекте Коанда. В 1910 году этот румынский авиатор, пытаясь усовершенствовать самолетные двигатели, применил специальные пластинки, которые должны были отразить тепловой поток от фюзеляжа, дабы тот не загорелся.
Однако он получил прямо противоположный эффект. Теплый воздух не отражался, а наоборот, как бы облизывал фюзеляж. Как этот эффект используется в системе теплых плинтусов?
Нагретый поток воздуха от них поднимается вдоль стены. При этом его скорость снизу, больше, чем скорость сверху.
То есть, чем дальше от поверхности стены он отходит, тем меньше его интенсивность и скорость. И здесь нам нужно вспомнить закон Бернули с трубами разного сечения по которым движется жидкость или газ.
Он гласит, что минимальная скорость потока и максимальное давление среды будет на участке трубы с большим сечением, и наоборот. То есть, чем быстрее движется поток, тем меньше в нем давление.
Применительно к теплому плинтусу это означает, что потоки воздуха, которые движутся возле стены, будут иметь давление меньше, чем на некотором удалении от нее. За счет этого перепада давления и возникает сила, которая как бы прижимает теплый воздух к стенке.
Поэтому с плинтусным отоплением в первую очередь греется стена, а уже от нее нагреваются все предметы в помещении. Реальный прогрев стен ощущается на высоте до 1,5 метра.
Вот так выглядит в тепловизоре термограмма распределения тепла по поверхности, нагретой плинтусом.
Как понимаете, конвекция здесь не играет существенной роли. Главным фактором выступает именно излучение от нагретой стенки. Так называемая лучистая энергия, как в инфракрасных обогревателях и картинах.
Благодаря такому способу прогрева, температуру воздуха в комнате вовсе не обязательно догонять до +24-25С. Даже при 20-21С вы будете чувствовать себя комфортно. Стены то у вас будут нагреты на несколько градусов больше.
Поэтому нагретая стена и создает тепловой комфорт радиационного баланса, который не способна создать обычная батарея.
Принцип работы тёплых плинтусов
Суть самой идеи обогрева тёплыми плинтусами заключается в том, что система отопления располагается по периметру помещения возле пола. Нагретый воздух в конвекторе медленно поднимается вдоль стен. За счёт этого прогревается весь объём комнаты.
Тепло от конвекторов не повлияет на мебель
Тёплые плинтусы практически не занимают большого пространства. Несмотря на высокие показатели мощности, вблизи конвекторов спокойно можно размещать мебель и прочие предметы интерьера. Поверхность конвекторов не нагревается до опасного уровня температуры, вызывающего ожоги.
Торговая сеть предлагает на продажу системы тёплых плинтусов двух видов. Это электрический плинтус и тёплый плинтус водяной. Рассмотрим каждый обогреватель.
Электрический тёплый плинтус
Как сделать тёплый плинтус своими руками, работающий от электросети? Имея навыки работы с электротехникой, можно собрать электрический тёплый плинтус вполне самостоятельно.
Обогреватель состоит из двух горизонтально расположенных медных трубок. Через верхнюю трубку проходит силовой кабель, покрытый силиконовой изоляцией. В нижнюю медную трубку продевают трубчатый электронагреватель. Вся система управляется через датчик температуры воздуха блоком терморегуляции.
Нагревательный элемент — обычный ТЭН
При падении или увеличении температуры внутри помещения тэны периодически включаются, выключаются, обеспечивая этим постоянный температурный режим.
Приобретают комплект тёплого плинтуса на основе расчёта длины нагревателей, углов поворота и прочих сопутствующих элементов. Сам нагревательный элемент представляет собой трубчатый электронагреватель (ТЭН), заключённый в медную оболочку.
В свою очередь медная труба продета через корпус из ребристых тепловых отражателей (радиатор). Электрические нагревательные модули производят нескольких типоразмеров. В зависимости от длины электрообогревателя меняется его мощность, что видно из таблицы:
| № | Длина ТЭНа мм | Мощность Вт |
|---|---|---|
| 1 | 700 | 140 |
| 2 | 1000 | 200 |
| 3 | 1500 | 300 |
| 4 | 2500 | 500 |
Монтаж электрического плинтуса
Устанавливайте нагревающий элемент в 3 см от стены
Собрать свой напольный электрообогреватель вручную может только человек с большим опытом электротехнической работы. Рассчитать размеры тэнов, сделать радиаторные насадки, установить соединительные кабели это очень сложная и ответственная работа. Поэтому проще купить готовые элементы отопления тёплых плинтусов.
Когда уже приобретён обогревающий комплект плинтусов, приступают к подготовительным работам.
Монтируют электрообогреватель в несколько этапов:
- Устанавливаю монтажную коробку на высоте 4 – 6 см от пола. Подводят провода питания к распределительной коробке.
- На удобной высоте на стене монтируют выключатель с терморегулятором.
- На всю высоту плинтуса на стены наклеивают защитную ленту толщиной 3 мм.
- На стены наносят разметку под крепления под плинтуса с подогревом.
- Сверлят отверстия под дюбеля в местах, где должны устанавливаться крепления.
- Через технологические отверстия в кронштейнах ввинчивают шурупы в дюбель.
- На установленные кронштейны навешивают тепловой нагревательный модуль.
- Соединяют модули электрическими проводами параллельно.
- К системе подключают устройство защитного отключения (УЗО).
- Подсоединяют датчик температуры воздуха.
- Производят контрольное включение электроплинтуса. В случае выявления неисправности немедленно её устранить.
- Устанавливают облицовку плинтуса.
Облицовка плинтуса делается из эмалированных металлических панелей или пластика. Облицовка должны не доставать до поверхности пола 20 – 30 мм. На верхней части панелей имеются горизонтальные прорези. Такая конструкция обеспечивает постоянное перемещение воздушных масс снизу вверх. Облицовка плинтуса помимо своей функции воздуховода, исполняет защитную роль от случайных механических воздействий.
Работы, связанные с подводом электроэнергии к плинтусу, подключением к электросчётчику, установкой системы терморегуляции лучше всего поручить специалисту.
Монтаж тёплого плинтуса обеспечивает полную электробезопасность. Места соединений проводов с контактами модулей закрывают термоусадочными трубками. Трубки защищают поверхность контактов от влаги. Подробнее о монтаже теплого плинтуса смотрите в этом видео:
https://youtube.com/watch?v=gxh2j1g91kM
ТОП-4 теплых плинтусов, представленных на рынке
Этот рынок пока не характеризуется огромным ассортиментом продукции, но выбрать есть из чего.
№4. Best Board
Австрийский производитель выпускает системы теплого плинтуса более двадцати лет. На сегодняшний день установлено более 20 тыс. систем Best Board только в Австрии. Продукция неоднократно была отмечена международными премиями.
Best Board
Плинтус выпускается в различных стилевых концепциях и оттенках. При температуре теплоносителя 65 градусов система выдает тепловую мощность в 179 Вт/ пог. м. Единственный недостаток плинтуса Best Board — его высокая стоимость.
№3. Mr. Tektum
Плинтус, предлагаемый отечественным производителем, достойно конкурирует с продукцией европейских компаний. Но его цена — гораздо привлекательнее.
Mr. Tektum
Характеристики Mr. Tektum :
- Тепловая мощность — 200 Вт/1 пог. м (при температуре жидкости 65 градусов);
- Объем теплоносителя — 8л/ 100 кв. м.
Система предлагается в различной цветовой гамме (окрашивается по RAL), выпускаются изделия с фактурой под камень и дерево. На теплый плинтус производителем дается пятилетняя гарантия.
№2. TERMIA
Продукция украинской компании характеризуется хорошим соотношением цена/качество. Стандартные цвета — белый и темно-коричневый, но под заказ плинтус окрашивается в любые цвета, также выполняется имитация разных пород дерева.
TERMIA
Тепловая мощность теплообменника 240 Вт на 1 пог. м длины при тепловом потоке 70° С.
№1. TherModul
Эта система может работать с любым типом теплового генератора (газовое и дизельное котельное оборудование, геотермические, солнечные панели, тепловые насосы, и т. д.).
TherModul
Что отличает плинтус TherModul:
- больший диаметр трубок — 15 мм (это ускоряет нагрев и экономит количество нагреваемой воды);
- пластиковые детали отсутствуют.
Система предлагается в стандартных белых, бронзовых и алюминиевых цветах. Остальные цвета — по RAL каталогу. Так же предлагаются 8 оттенков под дерево и 2 под камень.
Таблица. Сравнение моделей теплого плинтуса разных производителей.
| Марка плинтуса | Размеры, мм | Материал | Стоимость, тыс. руб./пог. м. |
|---|---|---|---|
| Mr. Tektrum, Россия | 30 х 140 х 2500 | Медь, латунь, алюминий толщиной 2 мм. | От 4,3 |
| Best Board, Австрия | 28 х 137 х 2500 | Профили выпускаются из горячепрессованного алюминия толщиной 2…4 мм (с порошковым покрытием), трубы — из меди (толщина стенок 2 мм), ламели — из латуни. | От 7 |
| TERMIA | 40 х 160 х 1000 (1500, 2000) | Трубки произведены из меди, пластины и планки — из алюминия. | От 3 |
| TherModul | 29 х 137 х 2500 | Медь, алюминий | От 7,2 |
Изящные, энергоэффективные и практичные системы водяных обогревающих плинтусов позволяют в короткий срок создать в помещении комфортные для людей условия.
