Вентиляция гаража своими руками: обзор лучших вариантов обустройства системы воздухообмена

Особенности гаражного воздухообмена

Хорошая вентиляция в гаражном боксе помогает избежать проблем с автомобилем. Например, в холодную и дождливую погоду, заезжая в гараж, автомобиль приносит с собой огромное количество влаги. Из-за маленького пространства помещение быстро наполняется влагой. Если объём влажного воздуха не меняется хотя бы 6 раз в час (в идеале — все 10), то автомобиль в скором времени заржавеет.

Зимняя температура для автомобиля должна составлять +5 градусов в отапливаемом боксе. Эта особенность должна учитываться при установке вентиляции, хотя СНиПы разрешают не включать отопительные приборы. Автовладелец выбирает нормы для своего гаража сам.

Существует норматив воздухообмена в гаражном помещении — это 150 кв. м/ч на каждое машино-место. Это несложная задача и базируется на следующих пунктах:

• определяется диаметр воздуховодов;
• первый воздуховод выставляется на приточку;
• второй помещается на вытяжку (посмотреть советы по установке вытяжки своими руками с отводом в вентиляцию и без него можно здесь).

Происходит произвольное обновление воздушных масс. Это идеальный пример для нормального климата. В резко континентальных условиях требуется тщательно подходить к вопросу установки вентиляции.

Как сделать вентиляцию в гараже своими руками: обустройство естественной системы

Такого рода вентиляционная система проста в установке. Воздушные массы выводятся из гаража через одни отверстия и подаются с улицы через другие. Благодаря разнице физических показателей давления и температуры, процесс воздуховода сам себя регулирует.

1. Проем, через который будет поступать воздух снаружи, должен находиться примерно в 15 см над полом. Для подачи воздуха будет достаточно небольшой трубы, которую необходимо расположить на уровне не выше 40 см относительно земли.
2. В идеале входное отверстие для подачи воздуха стоит размещать на продуваемой ветрами стороне. Воздухообмен в гараже в этом случае будет более эффективным.
3. Если требуется просверлить уже возведенные кирпичные стены, используйте перфоратор.
4. Отвод воздуха, напротив, должен располагаться в более высокой точке — на потолке или в 10 см от него.
5. Для конструкции воздухоотвода необходимо использовать трубу длиной не менее полуметра, чтобы подвести отвод на поверхность крыши.

Строго следуйте инструкции.

Вытяжка из канализационных труб в гараже: проектирование

Наиболее важной частью расчетов является определение длины трубы и площади поперечного сечения

1. Тяговый эффект будет тем сильнее, чем длиннее и шире труба. Это справедливо как для естественных, так и для искусственных систем.
2. Та же формула используется для расчета количества труб. Если одной трубы недостаточно, установите рядом с ней другую или используйте трубу большего размера.

Вентиляция в гараже из канализационных труб: инструменты и материалы

Для установки системы вентиляции понадобятся обычные инструменты, которые можно отыскать в столе или приобрести в магазине строительных материалов. Среди них:

• молоток;
• нож (как обычный, так и специальный для резки ПВХ-труб);
• дрель или отвертка для крепежа;
• перфоратор.

При возведении системы воздухоотвода на крыше могут потребоваться кирпичи, цемент и другие соответствующие стройматериалы. Поскольку даже самые старые кирпичи в стене могут быть крайне прочны, буровая машина станет незаменимым инструментом для ремонта.

Перфоратор понадобится обязательно.

Устройство в гараже естественной вентиляции: пошаговая инструкция

На весь процесс бурения в стене проема нужного размера со свободным выходом на улицу уйдет около часа. Инструкция по созданию естественной вентиляции:

1. Первым делом в отверстие вставляется подготовленная труба и в нее протягивается удлинитель для крепления поворота и наконечника системы. Подойдет дымоуловитель небольшого размера. Его также можно соорудить из старого или недорогого абажура от светильника.
2. Канальный вентилятор, который относительно просто включить в систему, будет питать вытяжку согласно описанному методу. Если найденный вентилятор слишком мал относительно диаметра трубы, обмотайте его поролоном, предварительно протянув кабель через отверстие в стенке коммуникации.
3. Для проверки тяги включите генератор и поднесите пламя зажигалки к выходному отверстию трубы. Вытяжка, сделанная своими руками, может притянуть даже салфетку, если следовать всем указаниям.

Понадобится пластиковая труба.

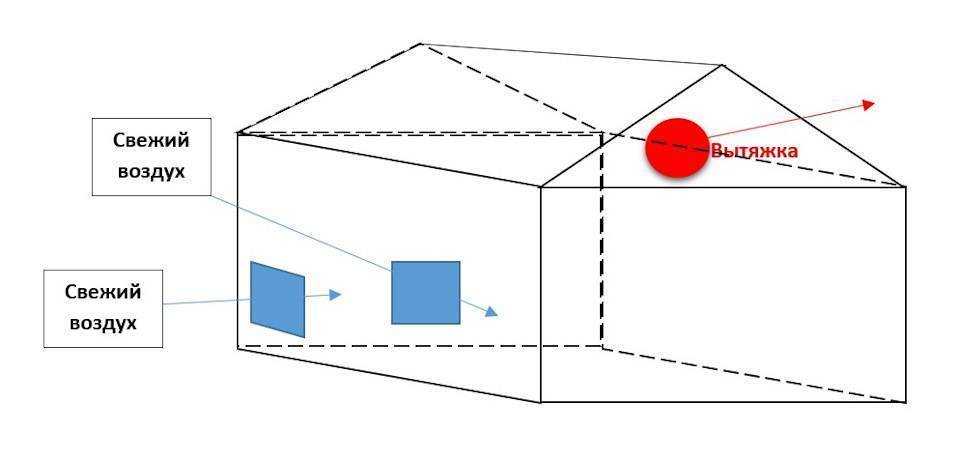

Устройство естественной вентиляции в гараже

Естественная вентиляция железного гаража своими руками – это просто и недорого

Важно придерживаться основных принципов естественного воздухообмена в металлическом гараже:

надо располагать вытяжные отверстия так, чтобы поток воздуха попадал во все уголки помещения

Особое внимание смотровой яме; объем свежего воздуха, который поступает в помещение, должен соответствовать объему, который из гаража выводится.. Средние показатели воздухообмена естественной вентиляции:. Средние показатели воздухообмена естественной вентиляции:

Средние показатели воздухообмена естественной вентиляции:

• для хранения автомобиля – площадь гаража 20 м2 – воздухообмен 180 м3/ч, 60 м2 – 350 м2/час;
• частые ремонтные работы в гараже и хранение автомобиля – 20 м2 – 200 м3/час, 60 м2 – 600 м3/час.

На практике сделать вентиляцию и расчет системы просто – 15 мм диаметра трубы соответствуют 1 метру квадратному площади гаража. Следовательно, для бокса, площадь 10 квадратов надо диаметр трубы – 150 мм, для 20 м2 – диаметр трубы – 300 мм.

Площадь всех вентиляционных отверстий для хорошего воздухообмена должна составлять 0,3 процента площади гаража – этого достаточно для стандартного металлического бокса.

Естественная вентиляция в гараже, как сделать правильно:

• вытяжки располагаем по диагонали, на противоположных стенах гаража;
• нижнее отверстие должно быть выше поверхности пола на 25 см;
• верхнюю вытяжку можно установить в крыше или ниже балки перекрытия на 20 см;
• старайтесь располагать верхнюю и нижнюю вытяжку так, чтобы поток воздуха проходил под автомобилем;
• если на крыше установить вытяжную трубу, то тяга будет сильнее. Для стандартного небольшого гаража высота трубы – полметра, для большого металлического ангара – не менее 1,5 метра. Обязательно закрыть воздуховод грибком от дождя и сеткой от грызунов и насекомых.

для естественной вентиляции можно использовать недорогие жестяные трубы или пластиковые. Асбестоцемент надежней, но и стоит дороже. Прекрасное решение – гофрированная труба, такая труба легко обрезается по размерам и установить ее самостоятельно нетрудно; вытяжные трубы должны быть утеплены, чтобы зимой в них не скапливался водяной конденсат. Утеплить можно рулонной минеральной ватой с фольгированным покрытием или установить на трубы задвижки шиберы

Зимой можно регулировать поток воздуха, открывая нижний приточный шибер, а потом и верхний; важно над верхней и над нижней трубой снаружи установить небольшой козырек, чтобы вода не затекала внутрь гаража. Обязательно вытяжные трубы надо закрыть решетками снаружи, чтобы в них не попадала грязь, мусор и не пролезали грызуны

Обязательно вытяжные трубы надо закрыть решетками снаружи, чтобы в них не попадала грязь, мусор и не пролезали грызуны.

Вентиляция смотровой ямы

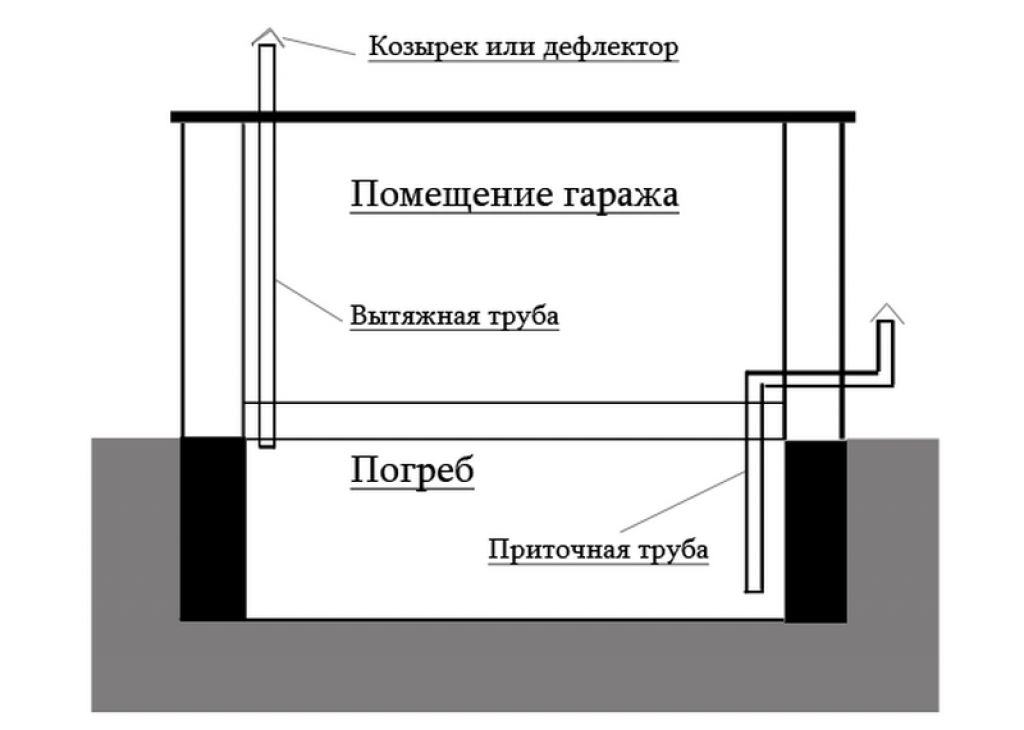

Схема установки труб в подвале

Для смотровой ямы и для погреба в гараже система вентиляции должна монтироваться с соблюдением следующих правил:

• приточный воздуховод опускаем до полметра от уровня пола ямы, самая нижняя точка;
• вторую, выводящую трубу, устанавливаем над кровлей гаража (высота трубы один метр над крышей).

По аналогичной схеме устанавливается и естественная вентиляция погреба, как показано на рисунке.

Вариант простейшей естественной вытяжки в металлическом гараже

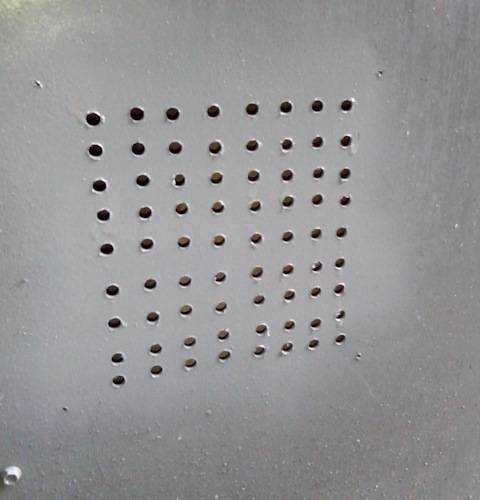

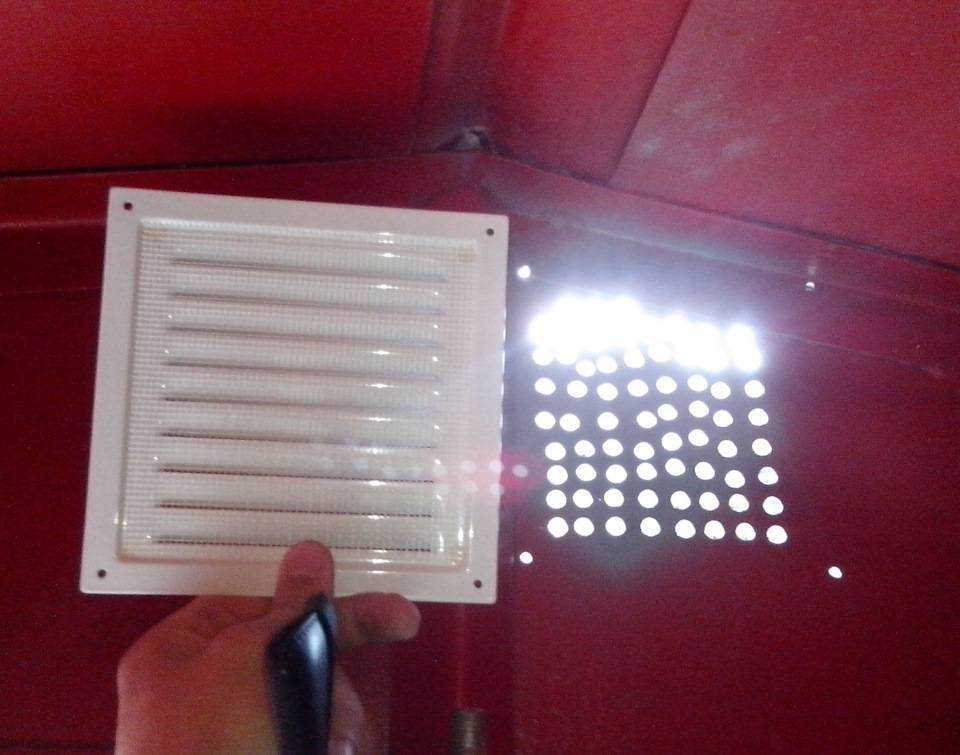

Если нет желания устанавливать трубы, то простейшую систему вентиляции можно сделать за два часа:

• определяем нужный диаметр двух приточных и одного вытяжного отверстий и их расположение;
• дрелью сверлим в железной стене отверстия, диаметр сверла 10 мм;
• красим просверленные отверстия водоотталкивающей краской из баллона. Сохнет сутки;
• теперь закрываем вентиляцию снаружи обычными вентиляционными решетками по размеру;
• решетки крепим на обычные болты с гайками.

На такую вентиляционную систему легко установить автоматическую электрическую вытяжку с таймером. Режим включения – по необходимости.

Как быстро проветрить гараж при ремонтных работах

Любой гаражник знает, что серьезные ремонтные работы по покраске и ремонту проводятся редко, поэтому монтаж дорогой вентиляции нецелесообразен. Как быстро проветрить гараж? Есть несколько простых и быстрых способов:

можно сделать в воротах или в стене отверстие по размеру выхлопной трубы. При ремонте на выхлопную трубку надеваем шланг и выводим его на улицу

Важно соблюдать герметичность соединения шланга и выхлопной трубы; при покраске достаточно установить в гараже мощный вентилятор, высота установки 60 – 80 см. Если в гараже часто проводятся ремонтные и лакокрасочные работы, то нужна принудительная вентиляция

Если в гараже часто проводятся ремонтные и лакокрасочные работы, то нужна принудительная вентиляция.

https://youtube.com/watch?v=8JboxAB_muo

Вентиляция в подвале гаража

Самое главный негативный фактор, от которого вентиляция защищает гараж с подвалом – это возникновение повышенной влажности воздуха. В подвале температура всегда немного выше, чем в самом гараже, так как идет нагрев от земли – особенно в зимнее время. Это приводит к циркуляции теплого воздуха вверх и образованию конденсата в местах, где теплый воздух взаимодействует с холодным. Поэтому подвалы, так же как и все гаражное помещение нуждаются в вентиляции.

Важно! Еще один важный момент, — поскольку гараж служит для нахождения автомобиля, а подвалы и погреба для хранения продуктов, то для вентиляции возникает еще одна важная функция. Эта функция заключается в эффективном отводе угарного газа от работы автомобильного двигателя и насыщение помещения свежим воздухом

Вытяжка

Вытяжная труба необходима для отведения излишней влаги и токсических веществ, которые неизбежно накапливаются в процессе работы двигателя автомобиля во время въезда в гараж или выезда из него. Воздух в подвале свободно циркулирует, удаляясь в вытяжку, чем обеспечивается комфортный уровень влаги.

Самой эффективной системой является комбинация из приточной и вытяжной систем. Обустроить вентиляцию можно по двум эффективным схемам:

• Естественная вентиляция. Осуществляется установка вытяжной и приточной трубы. Циркуляция воздуха обеспечивается разными параметрами температур внутри и за пределами гаража. Отрицательная черта такой системы состоит в том, что зимой труба может забиться снегом, в ней может замерзнуть конденсат, а вот летом при выравнивании температур внутри и снаружи, циркуляция воздуха может замедлиться или вовсе прекратиться. Такой тип вентилирования гаража подходит для небольших помещений.
• Принудительная система воздухообмена. Принудительное побуждение циркуляции воздуха осуществляется за счет применения вентиляторов, кулеров или иных устройств. Систему составляет одна труба, которая обустраивается через стену и оснащается механическим устройством. Главная положительная черта данной системы – доступность. Принудительная вытяжка весьма эффективна для обеспечения воздухообмена в крупногабаритных гаражах.

Монтаж естественной вытяжки

Для обустройства естественной вентиляции следует выполнить простую последовательность действий:

В стене проделывается отверстие в один кирпич или диаметром не менее 10 см.

В отверстие обустраивается горизонтальный вентканал из трубы ПВХ.

За долгое время данный способ зарекомендовал себя эффективностью. После монтажа труба вентканала должна быть защищена сеткой для защиты от насекомых и птиц.

Естественные вытяжные системы состоят из:

• Притока – трубы, которая обеспечивает циркуляцию воздуха внутрь.
• Вытяжки – трубы, которая осуществляет вывод отработанной воздушной массы за пределы гаража.

Естественная вентиляция может быть обустроена самостоятельно в следующей последовательности:

• Вытяжная труба закрепляется в верхней части стены, но более целесообразен ее вертикальный вывод через крышу. Высота возвышения над кровлей должна быть не менее 0,4 м. Высота конца трубы над полом внутри гаража не менее 2 м.
• Приточная труба выводится также наружу, но в нижней части через стену или вертикально, но ниже вытяжной на 0,2-0,3 м.
• После окончания монтажа приточной и вытяжной трубы проверяется тяга, а концы труб закрываются решетками.

Важно! Контроль интенсивности вентилирующего потока контролируется заслонкой, это позволит уберечь гараж от промерзания

Приток

Приток воздуха в гараж осуществляется из вне и также основывается на естественных свойствах воздуха циркулировать при изменении температуры и давления.

В нижней части фасадной стены устанавливается горизонтальная труба, которая закрывается решеткой, кроме того, она должна быть удалена от земли на 0,5-0,6 м., чтобы пресечь попадание в приток мелких животных (птиц, грызунов и т.п.). Для того чтобы с одного притока насыщалось помещение гаража и погреба, достаточно выполнить два духовых отверстия в полах, прямо над пространством погреба, – но такое мероприятие актуально для малогабаритных гаражей и погребов.

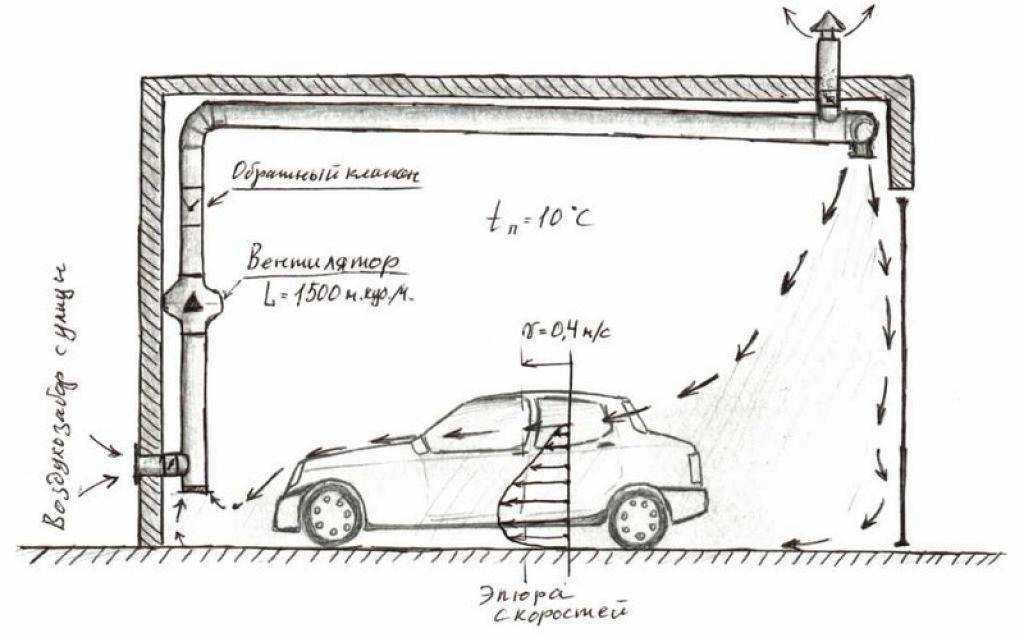

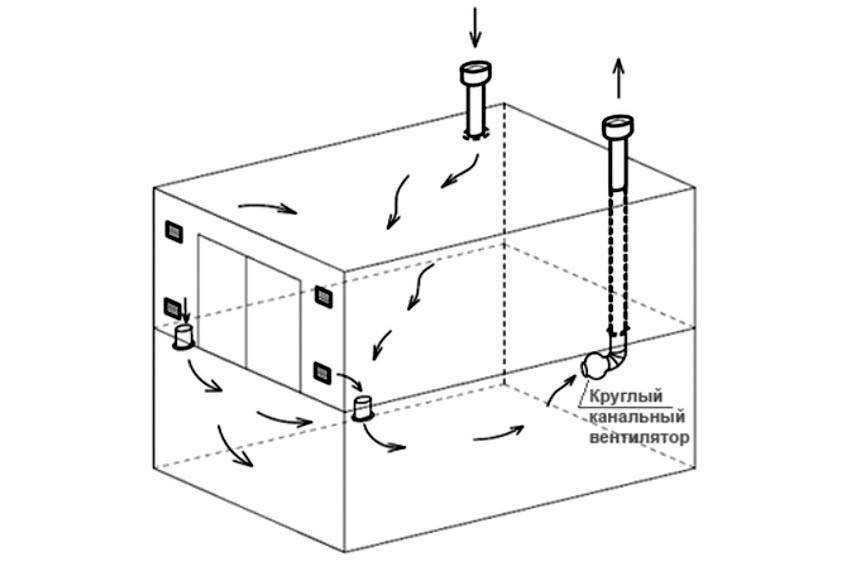

Технология монтажа комбинированной вентиляции

У механической вентиляции существует хорошая альтернатива — это комбинированная система вентиляции гаража. Совмещая в себе (достаточно удачно) естественную систему воздухообмена и механическую (принудительную) вентиляцию, комбинированная система циркуляции воздуха отличается по определенным моментам.

Естественная вентиляция	Принудительная вентиляция	Комбинированная вентиляция
Приток и вытяжка воздушных масс в гараже находится в зависимости от погоды	Стабилизирует приток и вытяжку воздуха вне зависимости от погоды	Стабилизирует приток и вытяжку воздуха вне зависимости от погоды
Строгое соблюдение схемы расположения вентканалов	Каналы размещают как удобно, а не по одной определенной схеме (исключение: каналы нельзя располагать напротив друг друга)	Каналы размещают как удобно, а не по одной определенной схеме (исключение: каналы нельзя располагать напротив друг друга)
Энергонезависимая	Полностью зависит от подачи электричества	На половину зависит от подачи электричества

В комбинированной вентиляционной системе при расчете диаметра вентканалов действует тот же принцип, что и при естественной вентиляции гаража, то есть, сколько воздуха входит, столько должно выйти. Если монтаж комбинированной вентиляции проводится самостоятельно, то, выбирая встраиваемый вентилятор на вытяжку в гараж, необходимо рассчитать его производительность, и при покупке посмотреть в прилагаемых документах соответствие показателей, не забывая, что приток свежего воздуха должен соответствовать или быть выше нормы (180 л/ч).

Вариант самостоятельного расчета мощности в зависимости от объема вентилируемого помещения: воздух желательно сменять от пяти до семи раз в час. Значит, умножим объем гаража на кратность смены воздуха. Пример: объем гаража равен 54 м3. Умножаем на 5, получается 270 м2.  Эта цифра и есть рекомендованная производительность вытяжного вентилятора.

Устанавливая комбинированную вентиляцию в гараже можно быть уверенным в ее эффективной работе в любое время года. При этом один вентилятор потребляет меньше энергии, чем несколько.

Выбор, какая система вентиляции гаража подойдет в каждом конкретном случае, решают сами автовладельцы. Они должны знать, что если существуют нижние уровни в гараже (смотровая яма, технический подвал, погреб), то необходимо разобраться в особенностях проектирования и монтажа вентиляции и этих построек.

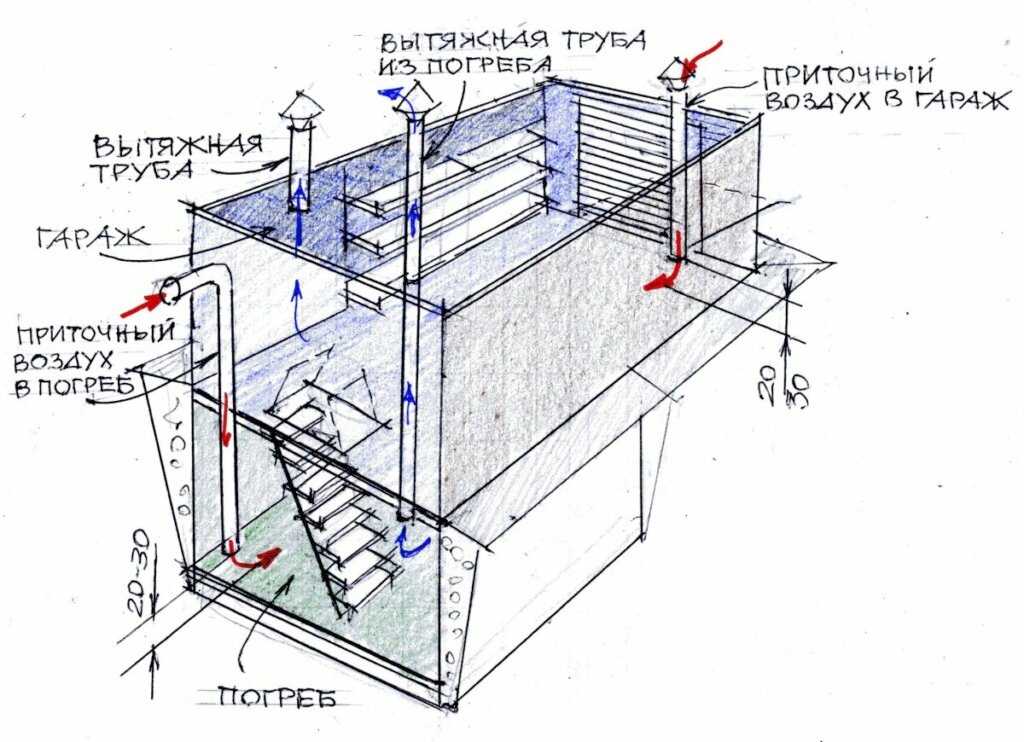

Погреб в гараже — вентиляция

На первый взгляд может показаться, что наличие вентиляции в гараже в погребе – явное излишество. В самом деле, это нежилое помещение, предназначенное для ремонта автомобиля, хранения вещей или урожая с дачи. Однако все сложнее, чем кажется.

Во-первых, стоит вспомнить про «вещи или урожай» — для их длительного хранения нужно соблюдать определенную температуру и влажность воздуха. А погреб без вентиляции быстро станет сырым и душным, а от повышенного уровня влажности на его стенах может появиться грибок.

Эти факторы могут привести к порче вещей, гниению и заплесневелости продуктов. Хуже всего то, что скапливающаяся в смотровой яме влага может способствовать коррозии днища автомобиля и прочих металлических частей и поверхностей.

Кроме того, в подвале могут скапливаться токсичные испарения и пары бензина и машинного масла, что точно сделает хранимые в нем овощи непригодными для употребления в пищу. А длительное нахождение в таком погребе потом может «аукнуться» симптомами, похожими на отравление. И, в конце концов, пары бензина и масел могут привести к пожару.

Потому вентиляция в подвале гаража является вопросом сохранности автомобиля и вашей безопасности. Согласно СНиП 41-01-2003, в гараж стандартных размеров должно поступать не меньше 180-200 литров воздуха в час. В Европе эти требования строже и там это число больше практически в два раза.

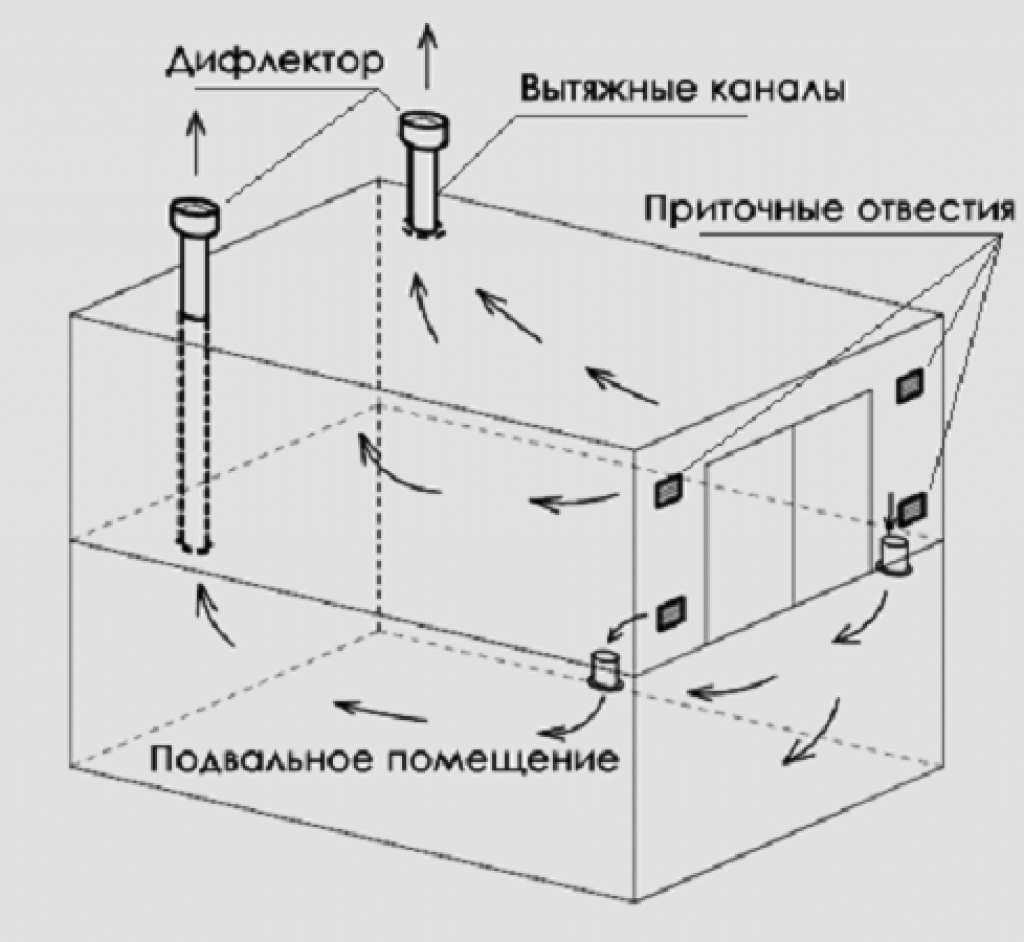

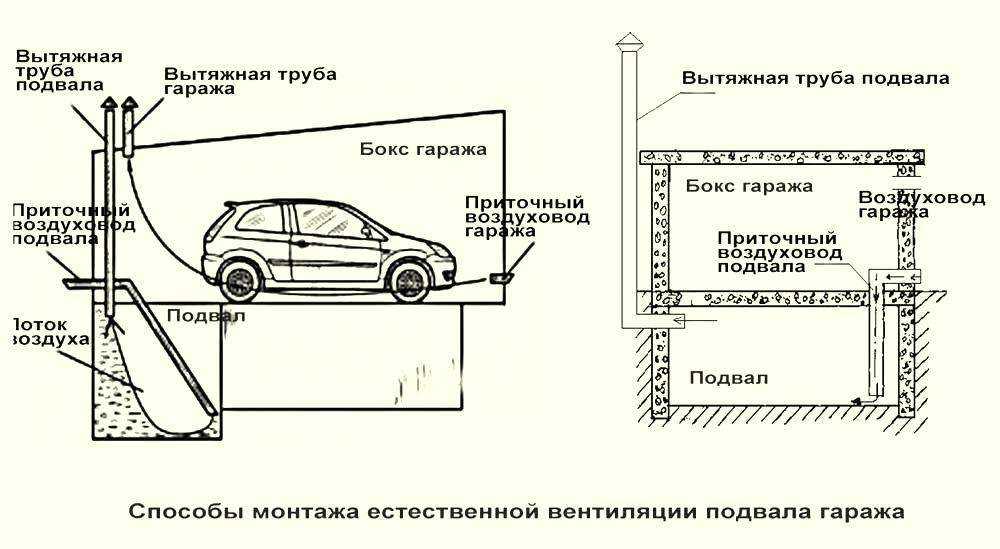

Правильная вентиляция в гараже с подвалом — схема:

Естественная

Теперь поговорим о том, как можно организовать вентиляцию в гараже и подвале (смотровой яме). Существует два основных вида вентиляции:

• естественная, когда циркуляция обеспечивается за счет разницы температур воздуха снаружи и внутри помещения;
• принудительная, использующая вентиляторы.

Преимуществом естественной системы вентиляции является простота установки и отсутствие затрат на электроэнергию. Ее можно использовать в небольших по площади помещениях, таких как наш гараж и его погреб (или смотровая яма).

Прежде всего в Интернете Вы можете найти схему вентиляции в подвале гаража. Также самую примитивную естественную вытяжку в гараже с погребом можно организовать, выдолбив стене вентканал в один кирпич. Не очень эффективно, но чрезвычайно быстро и дешево. При этом не забудьте установить на входе вытяжки погреба в гараже частую металлическую сетку, чтобы через него внутрь гаража не проникли грызуны или птицы.

Более продвинутым вариантом естественной вентиляции является установка приточного и вытяжного воздуховодов. Как понятно из названия, через первый воздуховод в погреб проникает воздух с улицы, а через второй осуществляется отток отработанного воздуха, а вместе с ним влаги и паров бензина.

Для такой системы вентиляции необходимо использовать две трубы сечением от 5 до 15 сантиметров, в качестве материала нужно выбирать нержавеющую сталь или пластик.

Располагать воздуховоды следует на противоположных сторонах помещения, при этом приточная труба должна стоять на 15-30 см выше уровня пола, а вытяжная должна быть находиться ближе к потолку – так будет организовано перемещение воздуха снизу вверх и по горизонтали.

Вход приточного воздуховода снаружи должен быть немного выше уровня земли, а выход вытяжки – подниматься на полуметр от самой высокой точки крыши гаража. Не забудьте оборудовать воздуховоды защитными решетками и колпаками.

ВАЖНО: Зимой внутренние стенки труб могут покрываться инеем и льдом, а это может привести в итоге к закупорке вентиляции. Во избежание следует утеплять вытяжку в гараже с подвалом и регулярно прочищать ее от снега и льда в холодное время года. В принципе, такой вытяжки из подвала (в гараже) может быть достаточно

В принципе, такой вытяжки из подвала (в гараже) может быть достаточно

Но, к сожалению, она работает не всегда – если на улице и в помещении температура одинаковая, то циркуляции воздушных масс практически не происходит (особенно часто это проявляется летом). Для решения этой проблемы придется озаботиться установкой принудительной системы вентиляции

В принципе, такой вытяжки из подвала (в гараже) может быть достаточно. Но, к сожалению, она работает не всегда – если на улице и в помещении температура одинаковая, то циркуляции воздушных масс практически не происходит (особенно часто это проявляется летом). Для решения этой проблемы придется озаботиться установкой принудительной системы вентиляции.

Вентиляция смотровой ямы в гараже — схема:

Особенности качественной вентиляции в гараже

При внедрении системы руководствуются следующими общепринятыми правилами организации естественной приточно-вытяжной вентиляции:

• воздухозаборник должен находиться почти вровень с полом (10 см над ним), возвышаясь снаружи примерно на 30 см над землей;
• на отверстие трубы надевается заслонка из мелкой сетки для защиты коммуникаций от осадков и насекомых;
• вытяжка монтируется на уровне потолка;
• верхняя часть воздуховода (или по-другому «гриб») размещается непосредственно на крыше здания;
• труба должна возвышаться над крышей гаража не менее чем на 50 см.

Вентиляция в неотапливаемом гараже

Можно нагревать поступающий воздух электричеством, но это достаточно дорогостоящий вариант. В таком случае лучше использовать рекуператоры, представляющие собой специальные устройства, нагревающие входящие воздушные массы за счет передачи им части тепловой энергии выходящих воздушных масс. Однако есть и другой, не менее эффективный способ обогрева: использование водонагревателя. Для гаражей, которые пристроены к дому и имеют систему отопления, это идеальный вариант.

Гаражные кооперативы.

Вентиляция в металлическом гараже

Как правило, большинство гаражей изготовлены из металла

Примите во внимание следующее, чтобы обустроить грамотную систему воздухообмена:

• поскольку смотровой ямы нет, то необходимость проветривать подземную зону отсутствует;
• поскольку гараж сделан из металла, влага и конденсат представляют опасность как для автомобиля, так и для гаража;
• помещение гаража обычно не отапливается. В результате перепады температуры становятся обычным явлением, которое возникает в течение всего года, способствуя образованию конденсата и сырости;
• в связи с отсутствием доступа к электрической сети возможность установить систему принудительной вентиляции отсутствует.

В результате владельцы гаражей вырезают два прямоугольных отверстия в передней и задней частях гаража под крышей, которые затем закрываются решетками. Это позволит воздуху беспрепятственно циркулировать внутри помещения.

Гаражи.

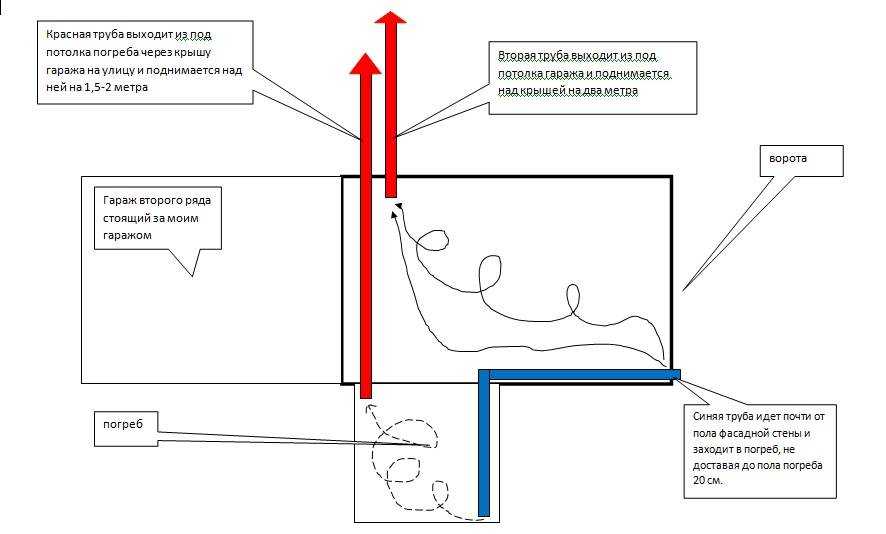

Установка вентиляции в гараже с подвалом технического назначения

Для устройства системы воздухообмена гаража с подвалом следует организовать следующее:

1. Канал подачи воздуха, как и смотровая яма, прокладывается вниз в подвал. Он находится на расстоянии 20-50 см от пола подвала.
2. Выполнить установку дополнительного вытяжного канала. Труба монтируется под потолком подвала и присоединяется к вытяжной трубе, которая выводит воздух на улицу. Конденсат отводится с помощью крана на выхлопной трубе.
3. Уменьшается образование конденсата за счет теплоизоляции труб внутри помещения.

Вентиляция гаража: как правильно сделать для хранения продуктов питания

Если гараж служит складом для хранения овощей, фруктов, мяса или рыбы в холодное время года, воздухообмен поможет сохранить первоначальное качество продуктов.

Для обустройства помещения-склада подойдет приточно-вытяжной тип вытяжки.

Устанавливают приточно-вытяжную трубу, одновременно организуя систему вентиляции. Приточный блок расположен у пола, в то время как вытяжной блок выходит на крышу.

Монтаж вентиляции в гараже при наличии смотровой ямы

При покупке гаража водитель почти всегда отдает предпочтение гаражу со смотровой ямой. Этот подземный участок также требует вентиляции. При его установке акцент обычно делается на нижнюю часть. В этом случае приточная труба должна выходить на помещение гаража через его пол. Выпускной патрубок как правило, расположен на верхней части смотровой ямы.

Вентиляция в гаражных воротах

Если нет желания устанавливать сложную систему вентиляции, требующую привлечения специалиста, используют компактный вентилятор или устанавливают соответствующий вентиляционный клапан для монтажа вентиляции на металлической двери гаража.

Нюансы проветривания смотровой ямы

Для обеспечения комфортных условий работы смотровую яму можно оборудовать качественным освещением, разного рода полками, предназначенными для хранения оборудования, и, разумеется, вентиляцией. Вкратце выясним, как это все должно выглядеть.

Если вытяжка в помещении уже наличествует, то вы можете просто протянуть соответствующие трубы в смотровую яму. Что касается диаметра воздуховодов, то он в данном случае может составлять около 10-ти сантиметров. Труба, подающая воздух, должна заканчиваться практически у самого дна ямы, вторую же зафиксируйте с противоположной стороны, отступив от верхнего края тоже сантиметров на 10.

Виды вентиляционных систем

Оптимальный способ организации воздухообмена в помещении необходимо выбрать еще на стадии проектирования сооружения. Существует несколько типов вентиляционных систем, каждый из которых имеет свои преимущества и недостатки:

Естественная вентиляция.

Эта система предполагает обустройство минимум 2-х воздухоотводящих отверстий в помещении, обеспечивающих естественный воздухооборот. Циркуляция осуществляется из-за разницы температур в помещении и на улице. Этот тип является наиболее дешевым и востребованным. Он не требует подключения к электричеству и легко монтируется собственными силами, но не подходит для кирпичных или железобетонных строений.

Комбинированный способ вентиляции.

Схема заключается в обустройстве принудительной вытяжки и наличии естественного притока, или наоборот, принудительном притоке и естественной вытяжке. Подходит для гаражей с электричеством. Существенным преимуществом является возможность регулировки интенсивности воздухообмена за счет увеличения сечений воздуховода и производительности вентилятора.

Принудительная вентиляционная система.

Она подразумевает полностью механизированную схему, в которой присутствуют вентиляционное оборудование, вытяжки, нагнетатели и другие специальные устройства. Механическая вентиляция в погребе является единственным приемлемым способом, если гараж находится ниже уровня земли. В магазинах такие системы не отличаются демократичной стоимостью, но при приложении определённых усилий, её тоже можно обустроить самостоятельно.

При выборе рациональной схемы устройства необходимо учитывать, что принудительная вытяжка хоть и требует определенных вложений, но обладает наибольшей эффективностью и подходит для всех типов гаражей. При её наличии отсутствует необходимость распахивать гаражные ворота для усиления воздухообмена и дополнительно отапливать улицу или делать дыры в потолке и стенах. Естественная и комбинированная системы дешевле и проще в реализации, но для больших площадей они практически бесполезны.

Способы улучшения работы естественной вытяжки гаража

При организации естественной вентиляции своими руками можно добиться оптимального обновления атмосферы в гараже без помощи механических инструментов, например, путем нагрева вытяжной трубы и установки дефлектора. Прогреваемый воздух легче холодного, и, поднимаясь вверх, он будет быстрее выходить через вытяжной канал, заменяясь свежим наружным воздухом.

Для улучшения прогрева воздуха в неотапливаемом гараже достаточно покрасить вытяжной канал черной краской. Так стенки воздуховода будут поглощать больше солнечной энергии, нагревая воздух в канале и выталкивая его вверх. При планировании естественной вентиляции с дальнейшей покраской воздуховода пропадает необходимость в дополнительной теплоизоляции вентканала, поэтому столь простые и доступные меры также помогут снизить расходы на закупку и монтаж основных компонентов системы.

Холода, наступающие с осени, сами по себе не создают особых проблем для находящегося на хранении автомобиля, однако они способы серьезно нарушать работу всей приточно-вытяжной вентиляционной системы. Прогретый двигатель будет отдавать дополнительное тепло в течение часа после заезда автомобиля в гараж, но в дальнейшем в неотапливаемом гараже температура понизится практически до уличных значений, из-за чего перестанет действовать естественная вентиляция.

Для сохранения воздухообмена в помещении и предотвращения обледенения вытяжного канала, в котором будет неизбежно накапливаться конденсат, достаточно приобрести обычную 40-ваттную лампу накаливания. Ее следует установить под проемом вертикального вытяжного канала и оставить включенной. Лампа будет генерировать тепло, обеспечивая движение воздуха на скорости до 0,4 м/с. Дополнительно канал воздуховода необходимо укрыть теплоизоляционным материалом, убедившись, что в него не поступает влага. Недостатком подобного способа улучшения теплообмена становится повышение уровня пожароопасности в помещении, в связи с чем следует приобретать максимально надежные и безопасные лампы накаливания.

Как сделать вентиляцию в гараже своими руками: обустройство естественной системы

Такого рода вентиляционная система проста в установке. Воздушные массы выводятся из гаража через одни отверстия и подаются с улицы через другие. Благодаря разнице физических показателей давления и температуры, процесс воздуховода сам себя регулирует.

1. Проем, через который будет поступать воздух снаружи, должен находиться примерно в 15 см над полом. Для подачи воздуха будет достаточно небольшой трубы, которую необходимо расположить на уровне не выше 40 см относительно земли.
2. В идеале входное отверстие для подачи воздуха стоит размещать на продуваемой ветрами стороне. Воздухообмен в гараже в этом случае будет более эффективным.
3. Если требуется просверлить уже возведенные кирпичные стены, используйте перфоратор.
4. Отвод воздуха, напротив, должен располагаться в более высокой точке — на потолке или в 10 см от него.
5. Для конструкции воздухоотвода необходимо использовать трубу длиной не менее полуметра, чтобы подвести отвод на поверхность крыши.

Строго следуйте инструкции.

Вытяжка из канализационных труб в гараже: проектирование

Наиболее важной частью расчетов является определение длины трубы и площади поперечного сечения

1. Тяговый эффект будет тем сильнее, чем длиннее и шире труба. Это справедливо как для естественных, так и для искусственных систем.
2. Та же формула используется для расчета количества труб. Если одной трубы недостаточно, установите рядом с ней другую или используйте трубу большего размера.

Вентиляция в гараже из канализационных труб: инструменты и материалы

Для установки системы вентиляции понадобятся обычные инструменты, которые можно отыскать в столе или приобрести в магазине строительных материалов. Среди них:

• молоток;
• нож (как обычный, так и специальный для резки ПВХ-труб);
• дрель или отвертка для крепежа;
• перфоратор.

При возведении системы воздухоотвода на крыше могут потребоваться кирпичи, цемент и другие соответствующие стройматериалы. Поскольку даже самые старые кирпичи в стене могут быть крайне прочны, буровая машина станет незаменимым инструментом для ремонта.

Перфоратор понадобится обязательно.

Устройство в гараже естественной вентиляции: пошаговая инструкция

На весь процесс бурения в стене проема нужного размера со свободным выходом на улицу уйдет около часа. Инструкция по созданию естественной вентиляции:

1. Первым делом в отверстие вставляется подготовленная труба и в нее протягивается удлинитель для крепления поворота и наконечника системы. Подойдет дымоуловитель небольшого размера. Его также можно соорудить из старого или недорогого абажура от светильника.
2. Канальный вентилятор, который относительно просто включить в систему, будет питать вытяжку согласно описанному методу. Если найденный вентилятор слишком мал относительно диаметра трубы, обмотайте его поролоном, предварительно протянув кабель через отверстие в стенке коммуникации.
3. Для проверки тяги включите генератор и поднесите пламя зажигалки к выходному отверстию трубы. Вытяжка, сделанная своими руками, может притянуть даже салфетку, если следовать всем указаниям.

Понадобится пластиковая труба.
