Вентиляция в погребе с одной и двумя трубами

Схемы

Схем, по которым выполняется обустройство вентилирования подвала, три:

1. стандартная система с одной трубой для вытяжки воздуха;
2. установку двух труб — для отвода и поступления воздуха;
3. принудительная аэрация.

Выбирают одну из схем в зависимости от типа подвального помещения, его расположения.

В яме

Для небольших погребов с отдельным выходом на поверхность вентиляция делается из одной трубы, которая позволяет устроить циркуляцию так, как это необходимо. Температура воздуха в погребе всегда плюсовая, даже зимой.

Более тёплые слои поднимаются вверх, по вытяжной трубе уходят наружу. На их место приходят холодные воздушные массы, поступающие через приточные клапаны в двери или люке, а затем, по законам физики, опускаются вниз, к полу. По мере прогревания воздух снова прогревается, устремляется вверх, и цикл повторяется.

Для подвала площадью не более 10 кв. м берут трубу не менее 16 см в диаметре, делают её двухканальной.

Совет
Для эффективной циркуляции воздуха вентиляционный канал устанавливают на противоположной от входа стене, а воздушная среда в подвале полностью обновляется.

В гараже

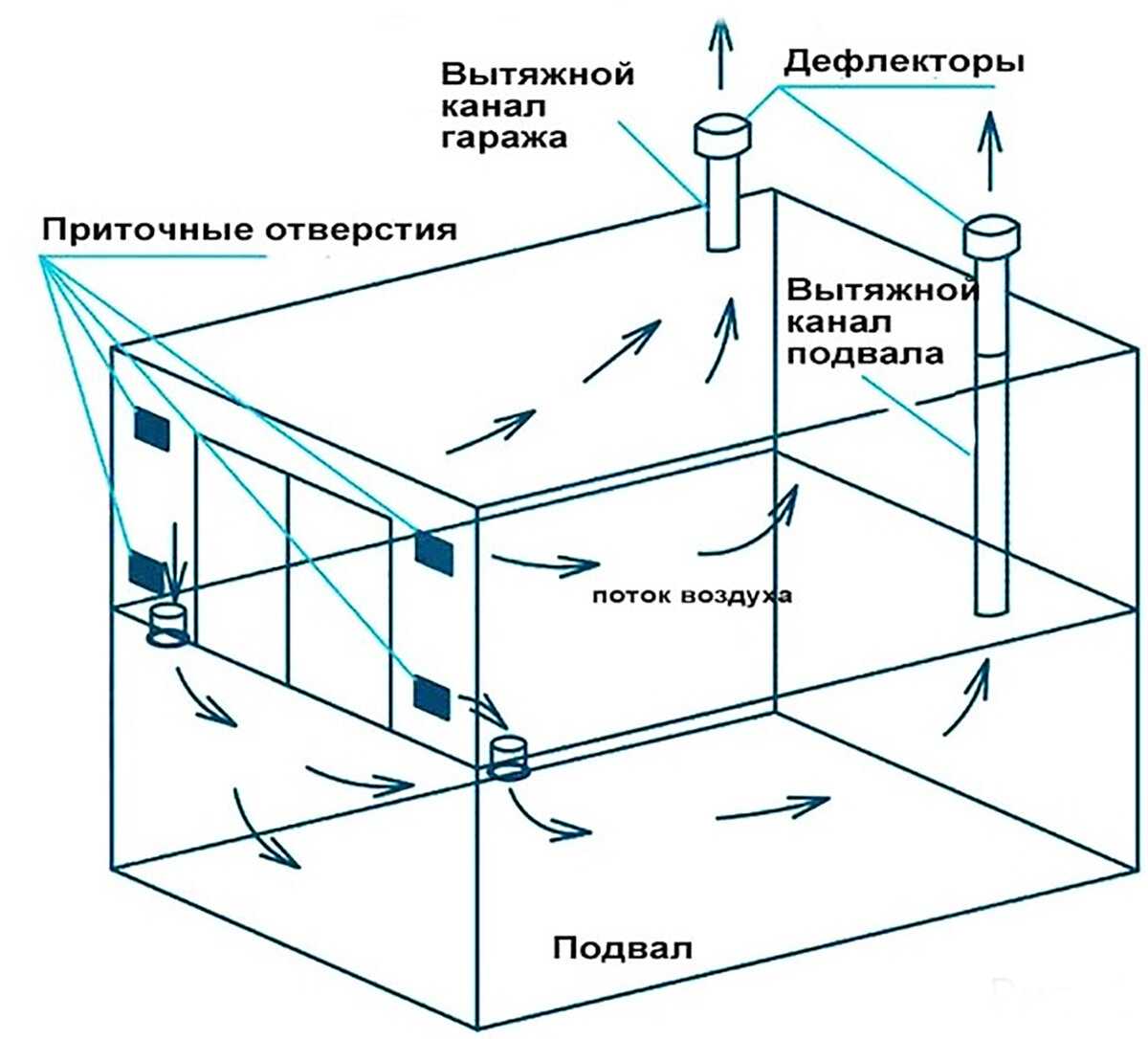

Гараж нуждается в вентиляции так же, как любое помещение. Правильно организованная аэрация выводит из помещения вредные выхлопные газы, токсичные испарения, препятствует образованию конденсата на стенах и в смотровой яме. Автомобиль своевременно просушивается, металлические поверхности защищены от ржавчины.

Способы устройства вентиляции в гаражном помещении:

• Естественная вентиляция. Перфоратором вырезаются отверстия в стене: одно для поступления свежего воздуха на расстоянии 10–15 см от пола. Другое — для вывода отработанного воздуха в 10 см от потолка на противоположной стороне. Заводится за крышу минимум на полметра.

  В проёмы вставляется асбестовая или пластиковая труба, щели заделываются цементным раствором. Снаружи отверстия труб прикрываются решётками для защиты от грызунов и мусора.

• Принудительная вентиляция. Поступают по принципу естественной, но с установкой вентиляторов в проёмы. Такая система эффективнее, но дороже. Для подземных гаражей способ — единственно возможный.
• Комбинированный способ, когда совмещают принудительную вентиляцию с естественной. Воздух подаётся приточной трубой, а отвод осуществляется вентилятором.

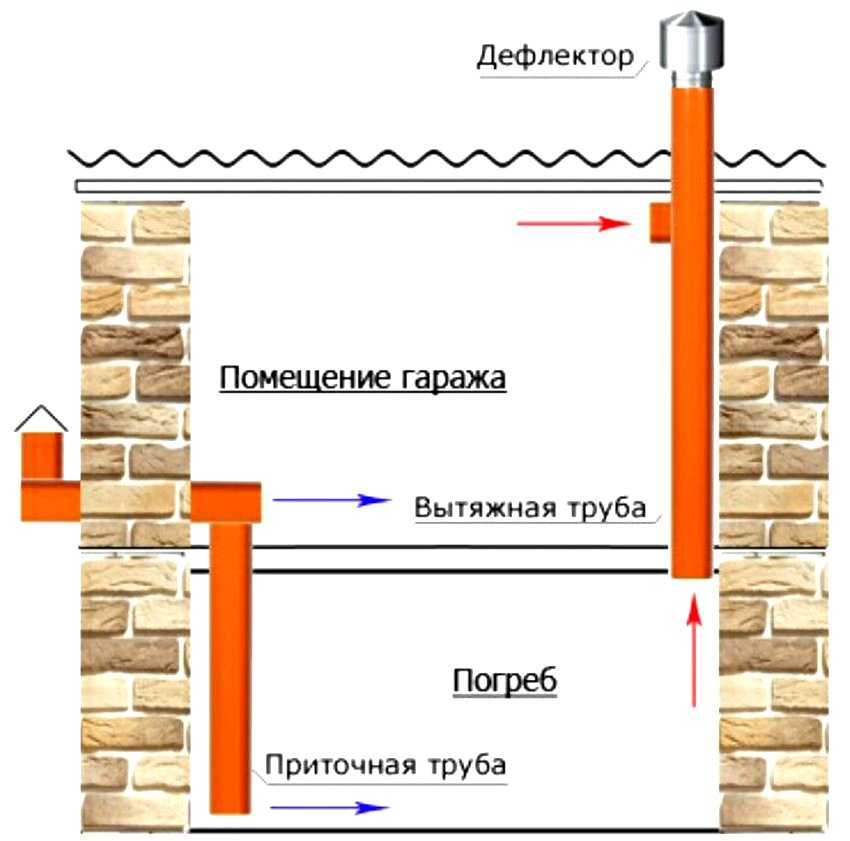

В яме гаража

Вентиляция в гаражном подвале выполняет непрерывную подачу свежего воздуха, выводит неприятные запахи, влагу и испарения, предупреждает появление конденсата, что препятствует порче техники.

Воздухообмен обеспечивается естественным и принудительным типом вентиляции. Оба способа имеют свои достоинства и недостатки:

• Первая проста в установке, не требует больших расходов, но недостаточно эффективна, если помещение слишком большое.
• Вторая более надёжная, но требует покупки вентилятора.

Правила обустройства естественной вентиляции:

1. Трубы проводят в противоположных углах. Вытяжную трубу выводят сквозь пол и крышу гаража или вдоль любой стены протяжённостью не менее 3 метров. При этом край трубы находится на метр выше уровня гаража, дополнена дефлектором для улучшения тяги.
2. Край входной трубы размещают на 35–55 см выше уровня пола подвала и на расстоянии не менее 2 метров от пола к потолку.

Предлагаем к просмотру видео о вентиляционной системе в яме гаража:

В частном доме

Обустраивая вентиляцию подвала, находящегося в доме, учитывают площадь помещения. Для небольшого пространства с отдельным выходом на улицу достаточно установить естественную вентиляцию с одной трубой.

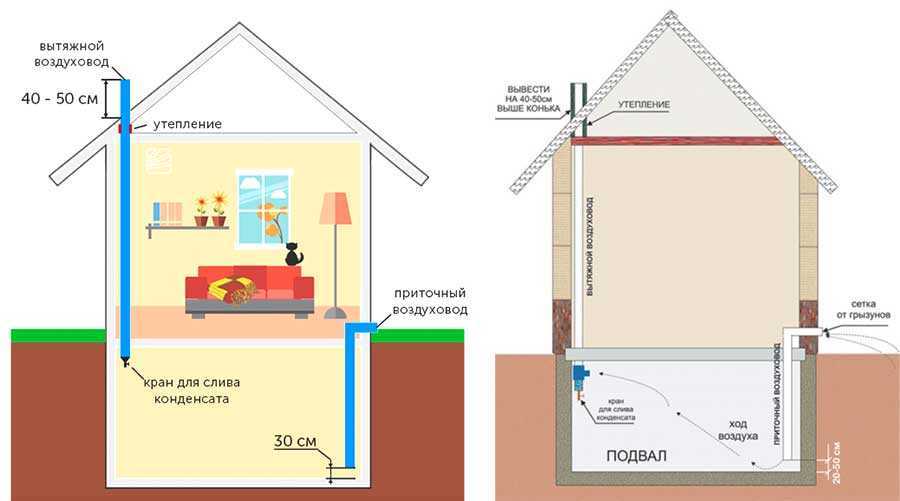

Если в погребе нет отдельного входа, обеспечивают воздухообмен двумя трубами в противоположных углах. Они выводятся следующими способами:

1. Вытяжную шахту проводят с наружной стороны здания, длина составляет 2 м от заборного отверстия. Край приточной трубы размещается на уровне цоколя.
2. Если другие постройки мешают выводу, воздуховод прокладывается сквозь крышу, при этом край вытяжки находится выше конька.

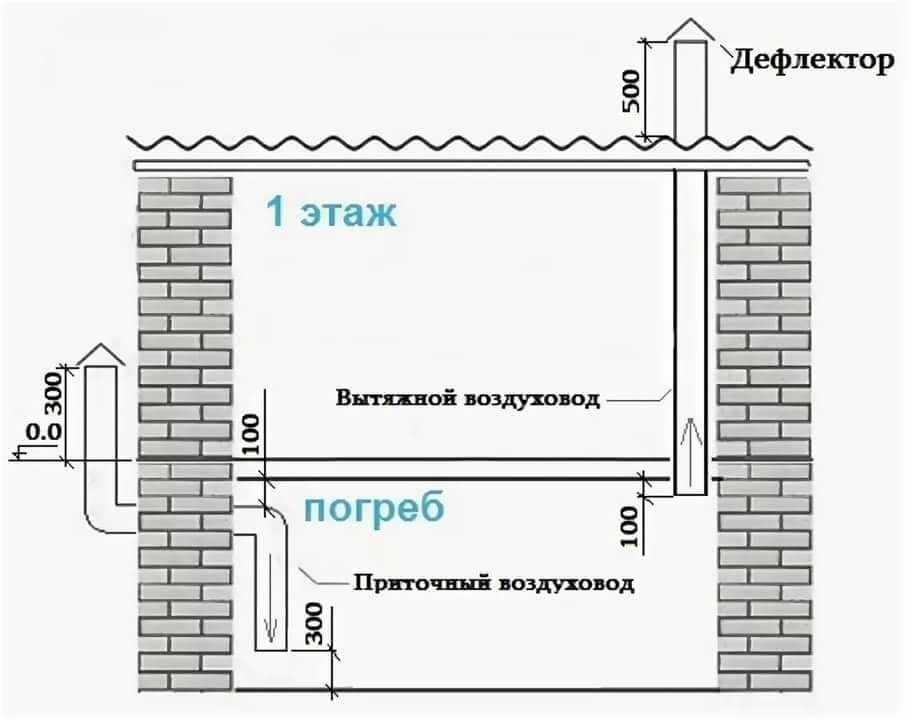

Вентиляция погреба с двумя трубами

Как работает вентиляция погреба? Принцип работы вентиляции предельно прост — по одной трубе воздух извне поступает внутрь помещения, а по другой — покидает его.

Если бы все так было просто — наверное не стоило бы начинать писать данную статью, а потому — рассмотрим тонкости и нюансы как делается вентиляция своими руками.

Теоретически, диаметры или точнее сказать площадь сечения приточной и вытяжной труб должны быть равными. Будем считать это первым правилом эффективной вентиляция в погребе. Данное условие обеспечит равномерный обмен воздуха внутри, предотвратит переохлаждение зимой и исключит застой воздуха летом.

Второе правило, как сделать вентиляцию в погребе — максимально удалить друг от друга вытяжную и приточную трубы.. В идеале — располагаться они должны в противоположных углах. Это обеспечит максимальный охват помещения и исключит образование зон с застоявшимся воздухом.

Третье — располагайте трубы на разной высоте. Как известно, движение воздуха происходит за счет разряжения, которое создается за счет размещения выходного отверстия приточной трубы гораздо ниже вытяжной.

Четвертое правило, по которому работает вентиляция в погребе — высота трубы над поверхностью земли должна быть не менее полутора метров. В случае размещения над подвалом еще одного помещения (например, гаража) — вытяжная труба должна быть обязательно выше конька крыши. При этом варианте приточная труба может располагаться даже в цоколе здания. Не забудьте позаботиться об ограничении доступа к воздуховоду. Сетка или решетка не пропустят в подвал ни мелких грызунов, ни любопытных птиц. Зонтик на вытяжной трубе или дефлектор — не только не дадут проникнуть внутрь дождю и снегу, но и создадут в системе дополнительную тягу.

Пятое — вентиляция не любит препятствий. Это означает, что следует стремиться к минимальному количеству поворотов, изгибов и изменений диаметра вытяжной и нагнетательной труб.

Шестое правило, на которых работает вентиляция в погребе забота о её теплоизоляции. Это исключит образование конденсата внутри трубы и, как следствие, — попадание его в подвал.

Возможны варианты, когда роль вытяжной трубы играют люки (лазы) в подвалы. С определенной периодичностью их оставляют открытыми и воздух обновляется, а вентиляция происходит уже за счет помещения, расположенного выше или непосредственно за счет улицы.

Вытяжной вентилятор для вытяжки

Виды

Все типы вентиляции делятся на несколько видов, в зависимости от ее назначения, сложности обустройства и принципа действия. Но принцип действия любой из них будет основан на законах физики о движении воздушных масс. Холодный воздух опускается вниз, а теплый поднимается вверх.

Естественная приточная вентиляция

Простейшая, система продухов в фундаменте или цоколе. Обустраивается на этапе строительства дома и представляет собой небольшие отверстия в верхней части подвального помещения.

Если подвал находится ниже уровня земли, то вытяжка обустраивается с помощью пластиковых или асбестоцементных труб диаметром 10-15 см. Они выводятся над поверхностью на высоту 30 см и прикрываются решетками от мусора и грызунов. Такой способ является естественным и зависит от колебаний уличной температуры, силы ветра, влажности.

При расчете ее пропускной способности берется 1/400 от общей площади подвального помещения – так получим суммарную площадь всех продухов.

Отверстия должны располагаться с подветренной стороны, наименее подверженной осадкам. Дома со сложной формой фундамента и расположенные в низменных местах могут иметь до одного отверстия на каждые 3-4 метра. Продухи закрываем решетками с наружной стороны.

Этот недорогой вариант хорошо подходит для вентиляции гаражей и нежилых подвалов или в качестве дополнительного средства к основной системе проветривания.

Естественная вытяжная вентиляция

Приточно-вытяжного типа. Для правильной работы потребуется установить две трубы для вентиляции, а устройство приточно-вытяжной вентиляции выглядит так.

• Первая труба располагается под самым потолком подвала и предназначена для оттока теплого воздуха. Вытяжную трубу размещаем как можно выше, желательно на уровне конька крыши. Это необходимо для обеспечения хорошей тяги. Часть трубы, которая находится на открытом воздухе, обязательно должны быть утеплена, чтобы исключить обмерзание в зимний период и прикрыта козырьком от осадков.
• Вторая труба для притока свежего воздуха располагается на высоте 30-40 сантиметров от уровня пола, а ее вход располагаем на улице в метре над землей и прикрываем решеткой. Конвекция будет происходить за счет разницы температур уличного и подвального воздуха. Эффективнее всего такая система будет работать при разнесении приточных каналов по разным сторонам подвала.

Недостаток у всех естественных вытяжных вентиляционных систем один – это зависимость от погодных условий и преобладающих ветров. Не будет она работать, если температура в подвале и на улице сравняется.

Принудительная

Применяется, если естественная приточная вентиляция не может справиться или нет физической возможности ее использовать. Обычно используется в следующих случаях:

• Площадь подвального помещения от 40 м2 или имеет несколько изолированных друг от друга помещений;
• Высокая влажность помещения, когда конденсат в вытяжном канале замерзает зимой и ухудшает проходимость воздушных масс;
• Архитектура дома не предусматривает высоких вентиляционных труб;
• В подвале оборудуется сауна, кафе, тренажерный зал, мастерская или другой источник неприятных запахов.

Устройство принудительной приточно-вытяжной вентиляции имеет систему каналов и вентиляторов, перегоняющих воздух.

Главное условие – это заставить воздух постоянно циркулировать, что обеспечивается синхронной работой вытяжных и приточных вентиляторов. Их количество рассчитывается в зависимости от объема погреба или подвала и пропускной способности воздуховодов.

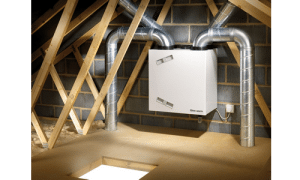

Приточно вытяжная вентиляция с рекуперацией тепла

Для цокольного этажа, в котором планируется постоянное проживание недостаточно установить просто систему принудительного проветривания. Помещение в обязательном порядке утепляется и проводится его гидроизоляция. Также решается вопрос с отоплением и подогревом.

Все чаще в такие схемы встраивается приточно-вытяжная с рекуперацией тепла.

В вытяжную трубу поступает уже хорошо прогретый воздух, а чтобы не выбрасывать в атмосферу уже готовые калории воздух пропускают через специальный керамический рекуператор. Нагреваясь, он отдает тепло свежему воздуху. Воздушные потоки при этом не пересекаются. КПД такого устройства составляет 50-90% в зависимости от конструкции теплообменника. Все рекуператоры тепла очень надежны, не требуют дополнительного обслуживания и могут служить десятилетиями.

Оборудуется влагоуловителями, фильтрами от пыли, датчиками, контролирующими влажность и температуру воздуха. Для жилого помещения эти показатели лежат в пределах 50-65% относительной влажности и 18-220С . Такие системы чаще всего встречаются в «умных домах», а их монтаж сложен и должен проводиться только профессионалами.

Как правильно сделать вентиляцию в погребе

Циркуляцию воздуха в подземном хранилище можно обеспечить естественным или искусственным путем. В первом случае воздух поступает через специальные отверстия, а во втором – с помощью вентиляторов (рисунок 1).

Самым простым, недорогим, но при этом действенным способом проветривания считается приточно-вытяжная система. Для ее обустройства на разном уровне устанавливают две трубы, концы которых выводят на улицу. Через одну из помещения выводится теплый воздух, а через другую – поступает прохладный. Далее мы рассмотрим детальнее, как обустраивать различные системы проветривания в подвалах.

Почему необходима система вентиляции в погребе

Многие владельцы приусадебных участков считают, что обустраивать какую-либо вытяжку в подвале не имеет смысла. Также есть ошибочное мнение, что наличие отверстий в стенах или крыше хранилища будет нарушать стабильный микроклимат. На самом деле все происходит наоборот.

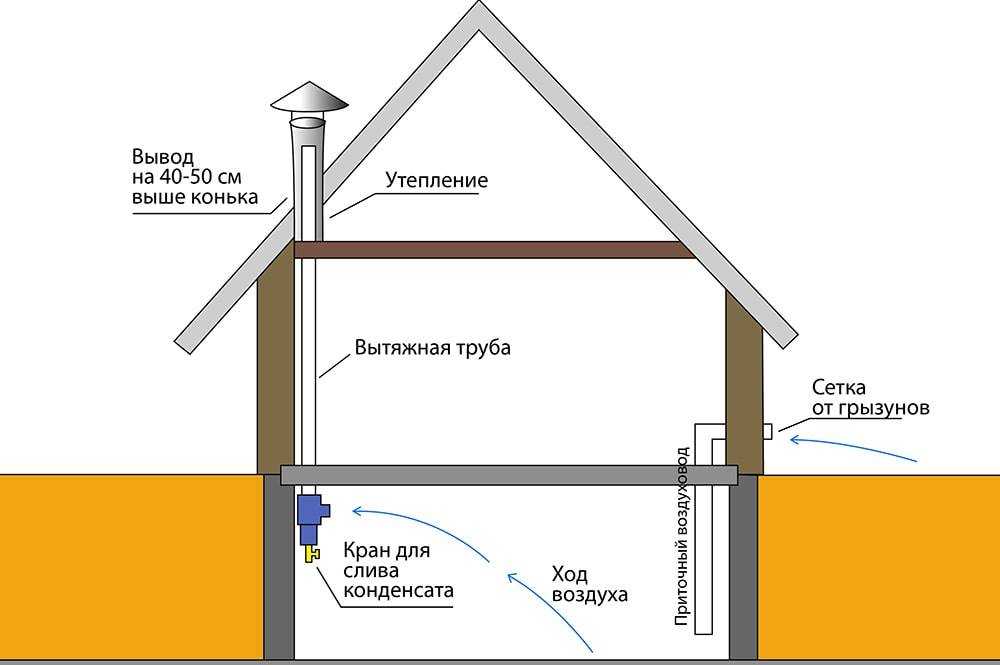

Рисунок 1. Принцип работы вытяжки в подвальных помещениях

В жилых помещения температура слишком высокая для хранения свежих овощей и заготовок в банках, а на улице (зимой) слишком холодно. В подземном хранилище, при условии правильной вентиляции, поддерживается не только стабильная температура, но оптимальная для хранения овощей влажность. Именно с этой задачей успешно справляется качественная вытяжка, через которую выводится теплый воздух, и поступает умеренное количество свежего кислорода.

Расчет и устройство

Для небольших погребов будет достаточно одного или нескольких отверстий в стенах, выведенных наружу с помощью труб. Однако, если хранилище достаточно большое, лучше обустроить приточно-вытяжную систему, которая будет эффективно справляться с поддержкой микроклимата.

Чтобы определить, какое количество каналов понадобится для вашего подвала, нужно провести некоторые расчеты. Во-первых, подсчитывают площадь помещения, умножая ширину на длину. Во-вторых, следует учитывать, что на каждый квадратный метр площади необходимо 26 квадратных сантиметров вытяжного канала. К примеру, если площадь погреба составляет 6 квадратных метров, этот показатель нужно умножить на 26. Полученное число (156 квадратных сантиметров), будет означать общую площадь вентиляционных отверстий. Чтобы определить, какой диаметр будет оптимальным, нужно выделить квадратный корень этого числа, разделенного на число Пи. В нашем примере этого показатель будет составлять 14 см. Однако, для более качественного отвода теплого воздуха и притока свежего этот показатель можно самостоятельно увеличить на 10-15%.

Монтаж своими руками

После того, как вы провели все необходимые расчеты и определились с подходящим диаметром, можно приступать к непосредственному монтажу системы.

Установка вытяжки в погребе проводится так:

1. Если вытяжка монтируется в уже готовом хранилище, необходимо проделать в крыше несколько отверстий.
2. Через одно отверстие вставляют вытяжную трубу и закрепляют ее так, чтобы нижний край находился на 10-15 см ниже потолка, а верхняя часть выступала над поверхностью грунта на 70-80 см.
3. В противоположном углу также делают отверстие и вставляют в него приточную трубу. Ее нужно закрепить таким образом, чтобы нижний край не доходил до пола на 15-20 см, а верхний всего на 20-25 см выступал над поверхностью почвы.

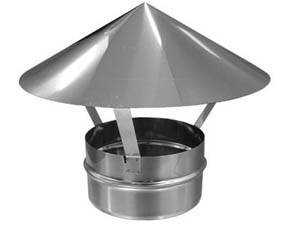

После установки наружные части желательно прикрыть козырьками и решетками, чтобы внутрь не попадали атмосферные осадки. Проверить интенсивность тяги очень просто: достаточно приложить к приточному каналу лист бумаги. Если он интенсивно колеблется, значит приток воздуха в помещение хороший.

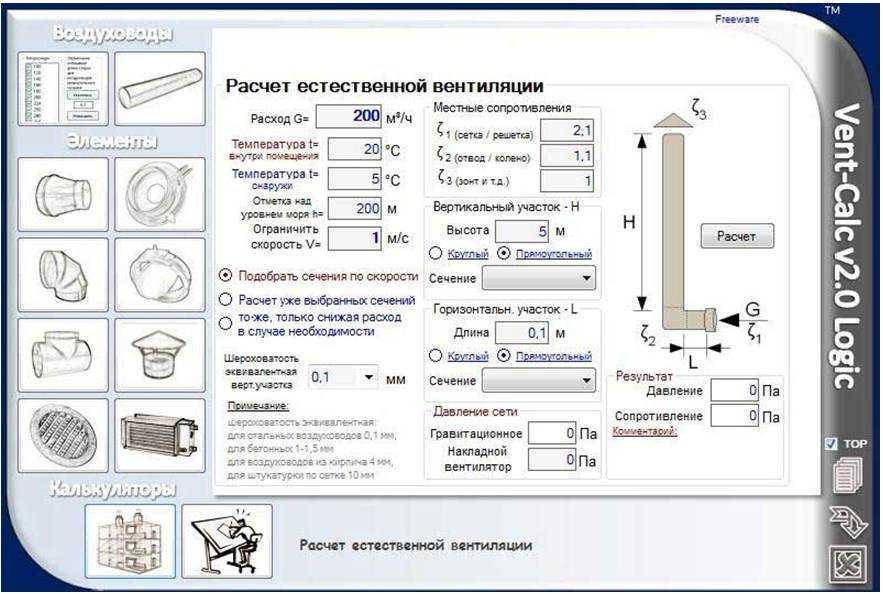

Расчет вентиляционной системы

Для того, чтобы правильно выполнить вентиляционную систему, нужно выполнить определённые расчеты, ведь если для естественной вентиляции, зачастую, надо провести что-то простое, то для принудительной нужно учитывать много лишних переменных.

Расчет сечения вентиляционных каналов

Говорить мы будем без формул, однако так, чтобы мог понять обычный человек, который не владеет обширными знаниями о физике. Для начала вам нужно определить – что именно будет храниться в помещении, чем больше различных продуктов вы там храните, тем больший объем воздуха должен проходить в час. Дабы удерживать одну температуру и приток воздуха, нужно высчитать объем трубы, через которую будет проходить воздух. Например на 400 килограмм картошки и 200 килограмм моркови, в погребе надо будет создать отверстия диаметром 100 миллиметров. На этом примере вы можете построить собственную схему того, какое отверстие вам нужно сделать для того, чтобы правильно циркулировал воздух. Однако если для 100 килограмм картофеля нужно около 3.5-4 кубических метра воздуха, то для других овощей, лука или моркови, потребуется около 7.5-8 в течение часа. Но стоит делать погрешность на помещение, ведь чем больше помещение, тем выше расход воздуха в час происходит, особенно это касается погребов и подвалов, если в них вы храните какие-либо овощи.

Расчет производительности вентилятора для принудительной вытяжки

Высчитывать производительность вентилятора нужно из тех значений, который были описаны выше. Однако при этом нужно делать погрешность на размеры помещения, так что все 0.5, следует округлять в большую сторону для больших помещений и в меньшую, если помещения малые. Таким образом, даже самый не подкованный в физике человек сможет правильно посчитать объемы, которые ему нужно перегонять вентиляторами и по этим параметрам будет искать нужный ему. Если у вас будет выбор между более мощным вентилятором и менее, лучше выбрать тот, что ближе подходит по числам, однако упор сделать в большую сторону. Ведь лучше он будет потреблять чуть больше энергии, однако при этом у вас будет качественная вентиляция в помещении, чем он станет костылём, на который вы будете опираться при заполнении подвала, вместо того, чтобы иметь запас на вентиляцию воздуха.

Естественная вентиляция правильное устройство:

• для обеспечения хорошей вентиляции устанавливают 2 трубы: приточную и вытяжную;
• воздухообмен будет лучше, если вентиляционные трубы располагать в двух уровнях и, если позволяет конструкция хранилища, — в разных местах, что позволит избежать подсасывания свежего воздуха;
• вытяжную вентиляционную трубу помещают вверху — под самым потолком;
• приточную трубу вентиляции погреба, наоборот, внизу на высоте 50-60 см от пола;
• на рисунках ниже показаны правильное и неправильное устройство вытяжки погреба;

• использовать большее количество вентиляционных труб с меньшим сечением – нежелательно, что особенно актуально для северных районов;
• при таком устройстве вентиляции погреба воздухообмен происходит благодаря разности удельного веса теплого внутреннего воздуха и холодного наружного. Это естественный процесс, поэтому вентиляция погреба по такой схеме называется естественной;
• вытяжная труба  должна быть выведена выше конька кровли и утеплена (её делают двойной) в том месте, где она проходит через погребицу или чердак. Тяга в вытяжной вентиляционной трубе тем больше, чем она сама выше;
• сечение труб вентиляции зависит от размера погреба. Так, при площади погреба 6-8 кв. м вытяжную требу делают сечением 120х120 мм, но если погреб оборудуют только одной трубой, то её сечение должно быть минимум 150х150 мм;
• для изготовления вентиляционных труб используют доски толщиной 30-40 мм. Их хорошо подгоняют, плотно сколачивают и снабжают клапанами (задвижками) и заслонками, которые позволят регулировать воздухообмен и температурно-влажностный режим;

если погреб имеет небольшие размеры, то для его вентиляции достаточно одной двухканальной трубы с ветроулавливанием (см. рисунок). При такой конструкции труба имеет два канала — один для притока воздуха в погреб, другой для вытяжки. Каждый канал может быть снабжен самостоятельной задвижкой;

• вентиляцию некоторых разновидностей погребов  (например, если он расположен под гаражом) можно обустраивать через люк, закрытый решеткой. Сверху решетку утепляют старым одеялом или иным утеплителем;
• проверить эффективной работы вентиляции, можно приложив листочки тонкой бумаги к выходным отверстиям труб. Если есть конвекция, то бумага начнет колыхаться;
• второй способ проверить работает ли вентиляция погреба – поставить в него ведро с раскаленными углями. По движению дыма от углей можно наблюдать за воздушными потоками внутри овощного хранилища;
• недостаточность вентиляции легко обнаружить по следующим признакам: спертый и затхлый воздух; плесень; ощущение сырости; конденсат на  потолке, закромах, стенах, стеллажах;
• для понижения влажности погреб нужно проветривать. Для этого внутренние двери делают решетчатыми и осенью открывают все, что можно открыть – люки, двери, задвижки. Одновременно в погреб вносят ящик, наполненный крупной поваренной солью или негашеной известью (они не только поглощают влагу, но и дезинфицируют воздух);

если наоборот, необходимо повысит влажность в построенном своими руками погребе, то можно разбрызгать воду, посыпать пол в погребе мокрыми опилками или поставить ящик, наполненный мокрым песком.

Основные факторы стабильной работы системы

Принципами работы системы являются:

• движение воздуха вследствие нагрева вентканала;
• воздействие ветра, выдувающего воздушные массы из труб.

То есть для обеспечения качественной работы циркуляции при установке основных элементов своими руками необходимо создать тягу. Используемые при этом дефлекторы в безветрие становятся менее эффективными. Однако эффективность вентиляции не теряется, поскольку основная роль отведена тепловому побуждению.

Несмотря на наличие массы достоинств, все же такая система обладает некоторыми недостатками, связанными с влиянием температуры. Так во время жары из-за отсутствия ветра может ухудшаться работа вентиляции погреба дома. В зимний период на трубах может образовываться иней, потому их рекомендуется дополнительно утеплять.

Обустройство естественной вентиляции

Схема естественной вентиляции.

Такая система идеально подходит для небольших помещений. Ее монтаж не требует особых усилий и значительных финансовых затрат. Среди ее достоинств также выделяют такие показатели как: надежность, низкая цена, долговечность, возможность совмещения с искусственной циркуляцией воздуха с помощью кондиционера или вентилятора, а также сохранение работоспособности при отсутствии электричества.

Технология монтажа естественной циркуляции воздуха

Процесс установки не отличается трудоемкостью. Все работы каждый может выполнить своими руками без помощи специалистов.

Разберемся с тем, как сделать вентиляцию погреба. Для этих работ нам понадобятся трубы из пластика или металла, также дефлекторы и хомуты, посредством которых будет осуществляться крепление труб.

Диметр используемых вентканалов влияет на объем проходящего воздуха, а от их высоты зависит скорость его движения. Поскольку циркуляция воздуха зависит от погодных условий, то определить точные параметры труб сложно.

Для погреба, имеющего площадь в 40 кв.м потребуются трубы диаметров в 120 мм. Однако для увеличения скорости воздушных потоков рекомендуют брать трубы большего диаметра.

Следующая инструкция описывает последовательность монтажа системы.

1. В случае обустройства вентиляции на этапах строительства дома трудностей возникнуть не должно. Потребуется лишь организация в конструкции дома отверстий подходящего для труб диаметра.
2. После этого устанавливают трубы в эти проемы и фиксируют монтажной пеной или цементным составом.
3. Вытяжной вентканал следует располагать под потолком, как показано на фото. Сама труба возвышается над крышей, на расстоянии полуметра от верхней части кровли. Приточный канал полностью находится в помещении так, чтобы между выходным отверстием и полом было 500 мм, а входное отверстие располагалось бы над землей на уровне полуметра.

Естественная вентиляция.

1. Поскольку в приточной трубе имеет свойство образовываться конденсат, то ее конец оборудуют специальным сборщиком влаги, снабженным краном для слива воды.

Монтаж принудительной системы

Результат работы данной схемы зависит от типа используемого вентилятора.

Принудительная циркуляция воздуха осуществляется следующими способами.

Автоматическая характеризуется автономностью. Контроль работы системы осуществляется установленными датчиками, потому при необходимости она может сама отключаться или включаться.

Механическая вентиляция предусматривает вмешательство человека для включения и регулирования вентиляторов

Также в этом случае потребуется регуляция воздушных потоков с помощью задвижек, что особенно важно в холодное время года. Сильная тяга способна привести к замерзанию плодов.. Механическая принудительная вентиляция

Механическая принудительная вентиляция.

Самодельная принудительная вентиляция погреба предусматривает такое же расположение труб, как и в первом варианте. В вытяжную трубу устанавливают вентилятор, посредством которого будет приводить воздух в движение. Устремляющийся наружу воздушный поток создает вихрь, обеспечивающий поступление свежего воздуха снаружи.

Создать воздушный поток можно не только с помощью вентилятора, но и таких устройств:

Диффузор-флюгер поворотного типа, вращение которого происходит под воздействием энергии ветра. Устанавливают его в приточной трубе.

Диффузор-флюгер поворотного типа.

Также на вытяжной трубе может монтироваться дефлектор, способствующий увеличению скорости потока воздуха.

Дефлектор для вытяжной трубы.

Наиболее простой способ – это установка в вытяжном вентканале лампочки «миньон», которая нагревая трубу, обеспечивает движение воздуха.
