Конструкция, рейтинг лучших зернодробилок и порядок действий при их изготовлении своими руками

Создание зернодробилки из болгарки

Ручная пила с вращающимися дисками, считается незаменимой вещью для дома и для хозяйства в целом. Так, фермеры поняли, как можно в большей степени расширить функциональность такого электроинструмента. Из болгарки можно создать хорошую и качественную самодельную зернодробилку. Для производителя такой конструкции чертежи вовсе не понадобятся. Создавать стоит так.

Для начала мы берём прочный лист от фанеры. Это и будет основой во всей конструкции, к которой и будут крепиться остальные части. При этом можно использовать кусок ламината. В фанере нужно прорезать несколько отверстий, в одно из них стоит вставить корпус от пилы, а в другой приёмный бункер для зерна.

Корпус у болгарки должен крепиться с помощью специальной металлической скобы, а также дополнительных болтов. Вместо режущего диска, стоит создать нож из металла с дополнительной обоюдоострой заточкой. Такая дробилка хорошо подойдёт для зерна.

К нижней части фанерного листка стоит при помощи болтов прикрепить специальную сетку, которая будет соответствовать по размеру и диаметру. Такие сетки можно купить в специальном магазине уже готовые или же сделать самостоятельно. К примеру, применять кастрюлю с просверлёнными в дне отверстиями либо старый дуршлаг.

В виде бункера для использования зерна, можно применять пяти литровую пластиковую бутылку. Так, бюджетная зернодробилка, созданная самостоятельно, будет готова к использованию.

Самодельная зернодробилка своими руками: из болгарки, стиральной машины или пылесоса

Самодельная зернодробилка (крупорушка) – это простое и надежное устройство для измельчения зерна в муку. Изготавливаемая из подручных материалов, двигателей электроинструментов, бытовых приборов, она позволит обеспечить поголовье домашнего скота и птицы качественными комбикормами, кормовой мукой достаточно тонкого помола.

При этом себестоимость сборки такой зернодробилки в 2-3 раза ниже, чем у фабричных аналогов, а получаемый же с их помощью корм мало чем уступает покупному. Это делает самодельную зернодробилку очень выгодным в экономическом плане приспособлением.

Разновидности машинок для измельчения зерна

Разновидности машинок для измельчения зерна

В зависимости от способа помола, конструкции и расположения рабочих органов различают 4 разновидности зернодробилок:

• Роторные – дробление зерна в таких устройствах происходит за счет расположенного горизонтально и движущегося с большой скоростью ротора.
• Молотковые – конструкция таких зернодробилок включает в себя вращающийся вертикальный барабан и расположенные по кругу неподвижные молотки, о которые и измельчается зерно. Готовая мука при таком помоле ссыпается вниз и, проходя через сито, попадает в подставленную под деку корпуса емкость.
• Вальцовые – дробилки измельчают зерно за счет расположенных в одной камере 2 вальцов, вращающихся навстречу друг другу. При этом зазор между ними настолько мал, что попадающее сырье не просто сминается, а за счет большой скорости дробится в пыль. Преимущества таких устройств по сравнению с другими состоит в возможности дробления зерна с высокой влажностью.
• Жерновые – крупорушки, дробление зерна в которых происходит при попадании его между двумя расположенными с небольшим зазором дисками (жерновами). При этом один диск вращается на большой скорости, а второй находится в неподвижном состоянии.

Среди этих разновидностей наиболее распространены роторные и молотковые – они более производительные, надежные, простые в ремонте и обслуживании.

Дробилки для домашнего использования

«Вихрь ЗД-350К»

Среди фабричных зернодробилок для личных подсобных хозяйств наиболее подходят такие модели как:

• «Вихрь ЗД-350К» ;
• «Зубр-2» ;
• «Три Поросенка 350»;
• «Фермер ИЗЭ-05»;
• «Циклон-350»;
• «Бизон 400» ;
• «НИВА ИЗ-250».

«Зубр-2»

Важно! Средняя стоимость заводской установки в зависимости от мощности, производительности и марки колеблется от 2000-2300 до 6200 рублей. Сборка самодельного устройства при наличии ненужной рабочей стиральной машинки, старого пылесоса, болгарки обойдется всего в 500-1000 руб. «НИВА ИЗ-250»

«НИВА ИЗ-250»

Производительность зернодробилок

Производительность – самая важная характеристика зернодробилок, в которой указывается количестве зерна перемалываемого ими за час (кг/ч).

У самодельных и заводских моделей она в среднем составляет:

• Самодельные агрегаты – до 150-200 кг /ч;
• Заводские модели – от 180 до 400-500 кг /ч.

При этом в большинстве случаев производительность заводских дробилок увеличить нельзя, в то время как у любого самодельного агрегата данную характеристику можно существенно улучшить, поменяв силовой агрегат (двигатель) на более мощный.

Заключение

Самодельная зернодробилка при некоторых незначительных затратах на ее изготовление очень быстро окупает себя.

Полезна она не только содержащим большое домашнее хозяйство частникам, но и средним и мелким фермерам, индивидуальным предпринимателям и фирмам, занимающимся изготовлением премиксов, комбикормов.

Защита для электродвигателя

Стоит отметить, что электродвигатель, расположенный наверху конструкции, будет работать в достаточно агрессивной среде (пыль от зерна, мелкие частицы и т.д.). Для того, чтобы этого избежать, вырезаем из жестяной банки защитный кожух, который привинчиваем болтами в непосредственной близости от двигателя.

Кстати, на месте, где раньше располагался слив, т.е. в области зерноотвода, нужно поставить достаточно вместительную емкость. Туда будет поступать переработанное сырье.

Если вы занимаетесь животноводством и у вас есть коровы, рекомендуем ознакомиться с ценами на доильные аппараты для коров.

Как сделать дробилку для зерна своими руками – изучаем алгоритм

Сделать зернодробилку можно из обыкновенной болгарки. Это поможет сэкономить немалую сумму денег, и изготовить надежную конструкцию, способную перерабатывать большое количество зерна в самые короткие сроки.

Перед тем, как сделать зернодробилку своими руками, потребуется подготовить инструменты. Вам понадобится:

• Плоскогубцы;
• Дрель с насадками по работе с металлом и деревом;
• Тиски;
• Гаечные ключи.

Перед работой также следует изучить чертежи, в которых указаны места монтажа элементов агрегата.

Тщательно изучив все схемы, можно приступать к работе. Весь алгоритм действий выглядит следующим образом:

1. Для начала нужно взять лист качественной фанеры, которая будет играть роль основы агрегата;
2. Проделайте в фанере несколько отверстий. В одно из них необходимо вставить болгарку, а второе отверстие послужит местом для подачи зерна;
3. Корпус болгарки зафиксируйте болтами и скобами;
4. Снимите диск болгарки и установите вместо него металлические ножи, каждая из сторон которых должна быть качественно заточена;
5. Снизу под фанеру установите и закрепите специальную сетку, которая будет играть роль сита;
6. В качестве бункера для переработанного зерна может выступить пластиковая бочка, объемом 5–10 литров.

Обязательно протестируйте сделанное своими руками устройство. Помните, что двигатель болгарки требует регулярной смазки, в противном случае он придет в непригодность из-за истирания основных деталей.

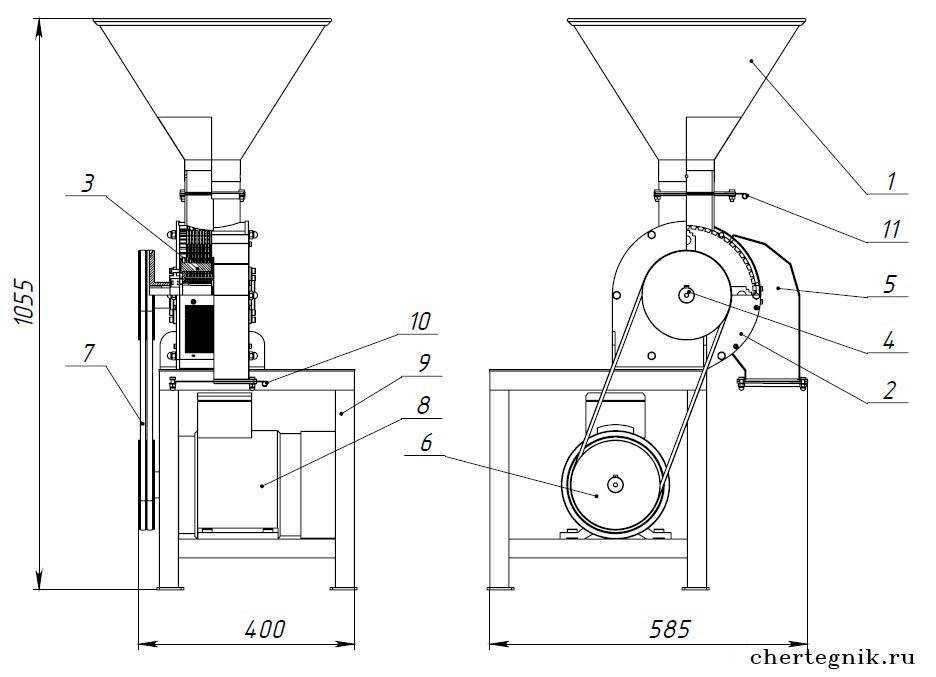

Самодельная зернодробилка своими руками: чертежи, размеры, видео

Зернодробилка: чертежи, схемы, размеры, фото и видео самодельной зернодробилки. Зернодробилка незаменимая вещь в домашнем хозяйстве, применяется для измельчения зерен злаковых культур — кукурузы, пшеницы, ячменя, овса, для приготовления дерти или комбикормов для домашней птицы и животных.

Для домашнего хозяйства обычно не требуется мощная мельница, вполне достаточно небольшой зернодробилки изготовлением которой мы и займёмся в этой статье.

Существует довольно много разновидностей зернодробилок, мы рассмотрим самый простой вариант самодельной зернодробилки, который можно сделать своими руками.

Для изготовления дробилки понадобится:

• Электродвигатель мощностью около 1 кВт.
• Листовой металл толщиной 3 мм.
• Калёная сталь для ножа.
• Болты, гайки, шайбы, гроверы — М8.
• Металлическая бочка или ёмкость подходящих размеров.

Инструмент:

• Болгарка с отрезным кругом.
• Электродрель.
• Шлифовальный станок.
• Сварочный аппарат.
• Слесарный инструмент.

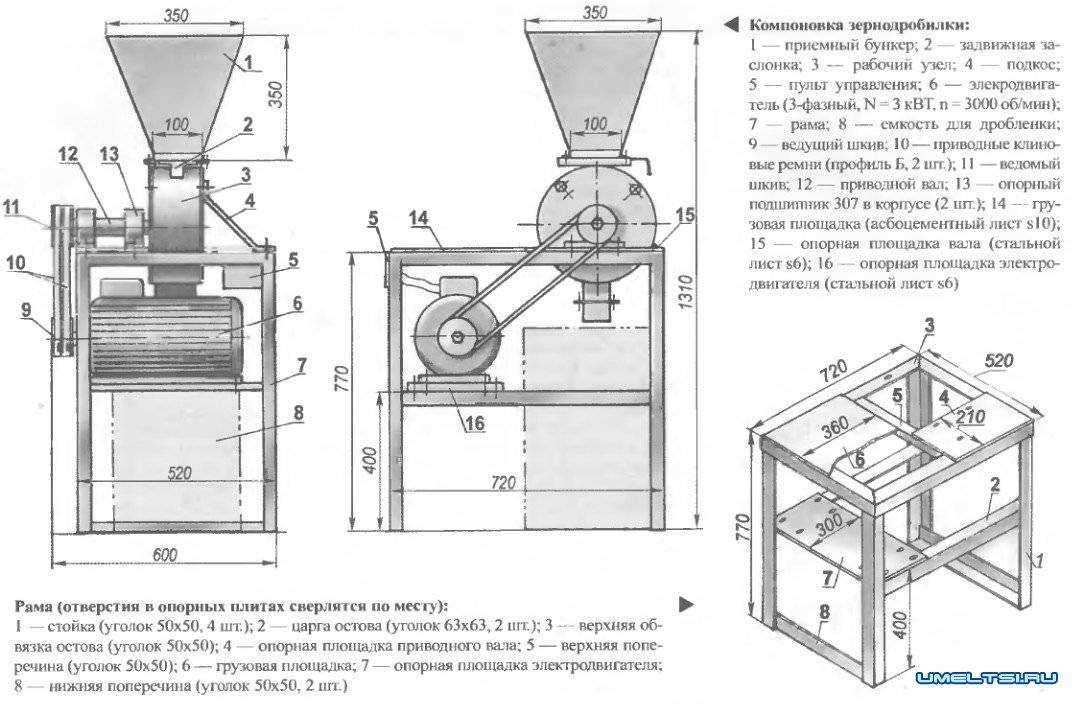

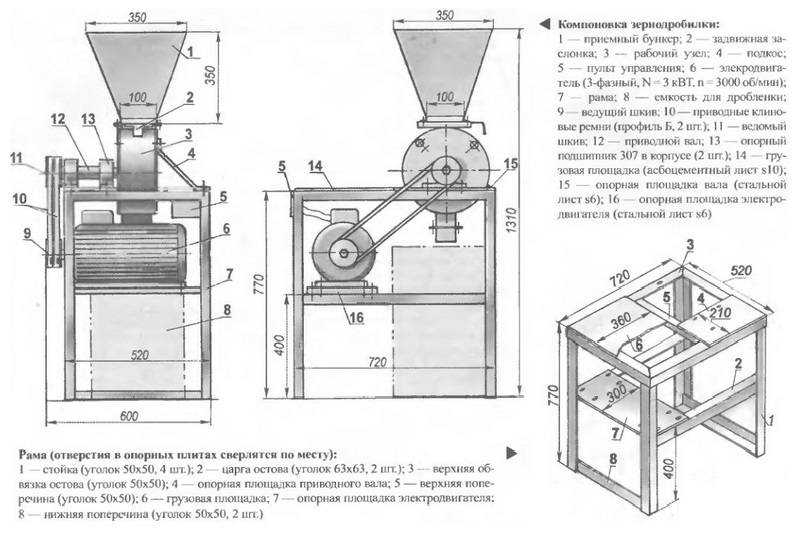

Самодельная зернодробилка: схема

Зернодробилка состоит из таких узлов:

1. Задвижка для регулирования подачи зерна в рабочую камеру.
2. Бункер для зерна.
3. Кнопка включения-выключения электродвигателя.
4. Электродвигатель.
5. Втулка.
6. Ось.
7. Шайба.
8. Гайка.
9. Винт.
10. Основание.
11. Корпус рабочей камеры.
12. Ёмкость для измельчённого зерна.
13. Болт.
14. Гайка.
15. Металлическая сетка (решето).

Схема рабочей камеры дробилки.

1. Основание.
2. Корпус рабочей камеры.
3. Винт.
4. Решето.

Изготовление самодельной зернодробилки

Для зернодробилки можно использовать двигатель от водяного насоса мощностью около 1,5 кВт 3000 об/мин.

Двигатель устанавливается на основание, металлический лист толщиной не менее 3 мм. В листе нужно просверлить отверстие диаметром чуть больше диаметра вала двигателя. Двигатель крепим к пластине болтами.

Рабочую камеру можно изготовить из листового металла 3 мм, вырезаем полоску толщиной 40 мм и выгибаем из неё кольцо диаметром 300 мм. Кольцо приваривается к основанию.

Для крепления ножа к валу двигателя понадобится муфта, заказать выточить муфту можно любому токарю.

Нож для зернодробилки можно изготовить из ножа газонокосилки или диска циркулярной пилы. Длина ножа должна быть соответственно на 10 – 20 мм меньше диаметра рабочей камеры. Нож крепится к муфте болтами М 8, муфта одевается на вал двигателя.

Дно рабочей камеры закрываем решетом, изготовить решето можно из металлической сетки с размером отверстий 3 – 3,5 мм. Решето крепим к рабочей камере шпильками и гайками, если требуется изменить размер помола достаточно поменять решето на другое с отверстиями требуемого диаметра.

Установка бункера для засыпки зерна. Под бункер можно использовать любую конусообразную ёмкость, для этого в верхней пластине рабочей камеры нужно сделать небольшое отверстие диаметром около 30 мм, приварить на него бункер и сделать задвижку для регулировки подачи зерна из бункера в камеру.

Зернодробилку устанавливаем на металлическую бочку или другую подходящую ёмкость.

Принцип работы самодельной зернодробилки

Закрываем задвижку в бункере и засыпаем в него зерно, включаем электродвигатель и понемногу приоткрываем задвижку. Зерно начнёт понемногу просыпаться в рабочую камеру и измельчаться вращающимся ножом.

Когда зерно измельчится оно начнёт проспаться в нижние отверстия решета рабочей камеры и попадёт в бочку. В зависимости от диаметра отверстий решета вы получите либо крупный помол, либо мелкий, пока зерно не измельчится до такой степени что начнёт проваливаться в отверстия, оно будет оставаться в барабане и измельчаться ножом.

Задвижка на бункере нужна для регулирования подачи зерна, если двигатель начинает терять обороты, значит нужно уменьшить подачу зерна путем закрывания задвижки тем самым уменьшая размер входного отверстия.

Рабочий нож в процессе работы понемногу изнашивается, поэтому его нужно периодически менять.

При засыпке зерна в бункер нужно следить чтобы вместе с зерном в дробилку не попадали камни и металлические предметы которые могут повредить нож и вывести из строя двигатель.

Рекомендую посмотреть видео где показана самодельная зернодробилка в работе.

Устройство зернодробилки видео.

(2 4,50 из 5) Загрузка…

Самодельная зернодробилка своими руками: из болгарки, стиральной машины или пылесоса

Самодельная зернодробилка (крупорушка) – это простое и надежное устройство для измельчения зерна в муку. Изготавливаемая из подручных материалов, двигателей электроинструментов, бытовых приборов, она позволит обеспечить поголовье домашнего скота и птицы качественными комбикормами, кормовой мукой достаточно тонкого помола. При этом себестоимость сборки такой зернодробилки в 2-3 раза ниже, чем у фабричных аналогов, а получаемый же с их помощью корм мало чем уступает покупному. Это делает самодельную зернодробилку очень выгодным в экономическом плане приспособлением.

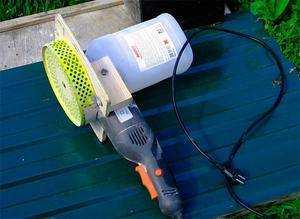

Зернодробилка из болгарки

Зернодробилка из болгарки

Собрать зернодробилку можно, используя в качестве двигателя угловую шлифмашинку (болгарку) имеющую размер (диаметр) применяемого диска 115 или 125 мм.

Процесс сборки такого устройства состоит из следующих этапов:

1. Из водостойкой фанеры толщиной 8-10 мм вырезается лобзиком прямоугольное или круглое основание.
2. По центру основания делается круглое отверстие для редуктора болгарки.
3. По диагонали от центрального отверстия на основании делается еще одно для зернового бункера.
4. Из твердой высокоуглеродистой стали толщиной 1,5-2,0 миллиметра изготавливается нож-измельчитель.
5. Нож при необходимости отпускают на огне и сверлят по центру отверстие для крепления на вал редуктора болгарки.
6. При помощи наждака нож затачивается.
7. Болгарка укладывается на основание, ее круглый выступ помещается в вырезанное заранее отверстие.
8. При помощи самодельного хомута из металлической ленты и двух винтов болгарка закрепляется на основании.
9. На вал болгарки закрепляют и фиксируют заточенный нож-измельчитель.
10. Старую кастрюлю обрезают до половины, в ее днище сверлом 4 или 5 мм делают отверстия;
11. Полученное сито при помощи 4 уголков, заклепок или винтов закрепляют на основании со стороны ножа.
12. Собранная зернодробилка помещается на вместительную емкость – ведро или большую металлическую кастрюлю. В отверстие для зернового бункера вставляется пластиковая 5-литровая бутылка с обрезанным дном.

При работе болгарку подключают к сети, фиксирующей кнопкой на рукояти устанавливают постоянные обороты ножа. Для получения муки зерно засыпают его в самодельный приемный бункер – пластиковую бутылку.

При этом для регулировки подачи зерна в горлышке вставляют подвижную жестяную заслонку.

Зернодробилка из стиральной машины

Зернодробилка из стиральной машины

Сделать простую и производительную зернодробилку из старой активаторной машины вертикального типа («Ока», «Волга», «Фея») можно следующим образом:

1. С машинки снимают отжимное устройство.
2. Положив стиральную машинку на бок, на шкиве активатора выкручивают фиксирующий (стопорный) его винт или болт.
3. Установив машинку в рабочее положение, активатор вынимают вместе с валом.
4. В нишу активатора крепится соответствующего размера и формы пластинка из листовой оцинкованной жести.
5. Из активатора выкручивают вал.
6. Из старой дисковой пилы, рапидного полотна вырезается трапециевидный нож, диаметр которого немного меньше или такой же, как у снятого активатора.
7. Нож затачивается на наждаке и при помощи двух гаек фиксируется на валу.
8. Вал с закрепленным ножом вставляется в отверстие в баке, фиксируется в шкиве стопорным винтом.
9. Для сбора конечного продукта помола – муки – сливное отверстие в самой нижней точке бака расширяют, используя молоток и зубило, вставляют в него отрезок стальной трубы и выводят под углом наружу.
10. Для того чтобы в конечный продукт не попадали крупные частицы, перед отверстием для сбора муки под углом 60-700 устанавливают мелкоячеистую стальную сетку или лист оцинкованной жести с отверстиями диаметром 4-5 мм.
11. Для загрузки зерна в съемной крышке машинки расширяют имеющееся отверстие и вставляют в него 5-литровую пластиковую бутылку с обрезанным дном.

Преимущества такой самодельной зернодробилки заключается в том, что для ее сборки не требуется составления чертежа, изготовления основания для двигателя.

Кроме того, она обладает хорошей устойчивостью, имеет вместительный бак (до 30-40 л) и невысокое потребление электричества.

Измельчитель веток своими руками (садовый, самодельный)

Каждому владельцу огорода или дачного участка время от времени приходится избавляться от листьев и травы, в особенности, когда речь заходит об уборке сада. Многие используют собранный материал для приготовления органических удобрений или мульчи, нередко ветки, точнее, полученные из них опилки и щепы,применяются и для отопления.

В этом случае, обойтись без такого универсального и практичного приспособления, как измельчитесь травы и веток, достаточно сложно.

Особенности и преимущества

Садовый электрический измельчитель – это универсальное устройство, с помощью которого вы в рекордно короткие сроки сможете переработать собранный на участке неликвид. Измельченный материал может использоваться для приготовления компоста, зеленого удобрения, мульчирования почвы вокруг кустов и плодовых деревьев.

Благодаря простому и малогабаритному устройству ответ на вопрос «как измельчить траву в порошок» перестанет вас волновать – вы с большой производительностью сможете самостоятельно формировать витаминные чайные смеси и заготавливать приправы на зиму.

Профессиональный измельчитель веток

Устройство измельчителя

Классический измельчитель для травы по принципу действия несколько напоминает мясорубку или блендер. В его комплектацию входят следящие основные элементы:

• приемный бункер;
• ножевая группа;
• двигатель.

Некоторые модели оснащаются транспортерами для подачи сырья и удаления переработанной массы из бункера, любительские в основном отличаются ручной загрузкой/выгрузкой, а также существенно меньшей мощностью.

Ножевая группа может быть дисковой (такие изделия прекрасно справляются с процессами перемалывания травы, сена, небольших веток) или фрезерной (промышленные измельчители для веток диаметром порядка 20-25 см).

Принцип работы дробилки

В целом измельчители травы могут быть классифицированы следующим образом:

• любительские – малогабаритные изделия с дисковыми режущими механизмами и мощностью до 2,5 кВт;
• полупрофессиональные – укомплектованные двигателем модели мощностью порядка 4 кВт;
• профессиональные – габаритные и обладающие большим весом установки мощностью от 14 кВт, оснащенные транспортерами, втягивающими воронками и фрезерными ножевыми группами.

Самодельный измельчитель веток

Несмотря на то, что измельчитель Зубр садовый считается одним из наиболее полезных в хозяйстве агрегатов, стоимость его достаточно высока, и не каждый дачник и даже фермер с легкостью решится на его покупку. Альтернатива есть всегда – вы можете смастерить измельчитель веток своим руками. Безусловно, самоделка может быть менее производительной, однако и стоимость ее существенно ниже, чем у заводского изделия.

Садовый измельчитель своими руками из болгарки

Самодельный измельчитель с точки зрения конструкции мало чем отличается от того, которые нам предлагает современный рынок сельскохозяйственной техники. Функцию бункера может выполнять любая старая металлическая емкость большого объема – ведро, кастрюля или бочка. В днище емкости следует заранее просверлить функциональное отверстие для прибора, приводящего в движение ножевую группу.

Мы используем наиболее простой способ и сделаем двигатель из болгарки своими руками.

Садовый измельчитель из болгарки

Что касается режущего механизма, его можно изготовить самостоятельно или приобрести готовый – мы рекомендуем именно этот вариант. Однако если вы планируете сделать ножевой блок своими руками, лучшим решением будет использовать металлическую пластину с заточенной кромкой.

Следует отметить, что все самодельные садовые приспособления должны отличаться надежностью и устойчивостью, в особенности, если их конструкция предполагает использование ножей.

Предлагаем следующий вариант конструкции:

• непосредственно веткоизмельчитель в сборе – бункер с присоединенными и надежно закрепленными болгаркой и ножевым механизмом;
• металлический каркас, изготовленный из трубы и обладающий достаточно большим весом, в который будет помещаться сделанный нами прибор;
• защитная крышка для бункера.

Другие модели

Дробилка из стиральной машины

Принцип работы крупорушки в этом случае будет напоминать кофемолку. Данный тип наиболее применим для дробления кукурузы, потому что вращающиеся в барабане ножи лучше всего справятся с крупными и относительно мягкими зернами. Аппарат можно смастерить из любой модели стиральной машины, однако принцип изготовления одинаков.

Необходимо выполнить следующие этапы:

1. Установить первый двигатель со втулкой и ножами на дне бака стиральной машины. Там же будут расположены сетка и выходное окно, через которое будет поступать готовый продукт.

2. Второй двигатель, также оборудованный втулкой и ножами, нужно закрепить у входного отверстия возле основания. Жестяная банка, надетая поверх ножей, будет предохранителем от попадания пыли и загрязнителей.

3. Валы необходимо установить под углом в 25 градусов друг к другу, потому что они будут вращаться в разные стороны. Такой угол обеспечит максимальную производительность механизма.

4. Входная воронка для сырья может быть любых размеров. Однако желательно изготовить ее крупной, потому что дробилка из стиральной машинки – очень мощная и рассчитана на высокую производительность. Регулировать подачу злаков можно с помощью установки затвора в нижней части воронки.

5. Контейнер для готового продукта следует установить под крупорушкой. Лучше оборудовать аппарат рукавом, чтобы мелкая пыль не попадала в воздух.

Как видно, основным элементом такой крупорушки является барабан стиральной машины, а основные дополнения – воронка и контейнер – очень просты в изготовлении.

Самодельная мельница

Самодельную мельницу-дробилку в домашних условиях можно изготовить из ротора и статора, которые будут выполнять функцию жерновов.

Инструкция по изготовлению:

1. Установить на ящик однофазный электрический двигатель мощностью 1 кВт и напряжением в 220 Вольт.

2. Корпус дробилки должен иметь диаметр 35 сантиметров и быть изготовлен из стальной полосы. Статор устанавливается внизу, ротор – на валу двигателя. Вал движется с угловой скоростью 3000 оборотов в минуту.

3. Бункер следует прикрепить в верхней части корпуса с помощью болтов. Он должен иметь форму конуса, чтобы было удобно засыпать сырье. Желательно оснастить воронку затвором. Нижняя часть аппарата должна быть оборудована окном для выхода готового продукта. Если есть возможность, нужно оснастить выходное отверстие рукавом.

4. Изготовить статор можно так: взять пластину стали шириной 5 см, придать ей форму цилиндра и поставить в емкость для последующей заливки. Дно цилиндра должно быть 4 мм толщиной, а стенки – покрыты слоем алюминия. Чтобы повысить жесткость статора, нужно приварить уголки 2x2x5 внутри чаши.





















5. Просверлить в центре отверстие для вала. Сделать заготовку ротора – вырезать круг из листовой стали диаметром 32 см, от края отмерить 2 см и начертить окружность.

6. Разделить окружность на 32 равных части, в каждой просверлить отверстия, от них пропилить ножовкой полосы до края диска. Отогнуть получившиеся лепестки. В центре ротора приварить втулку, диаметром 3 и высотой 5 сантиметров соответственно.

Для правильной работы необходимо сначала установить статор на вал, и только потом – ротор на прокладке.

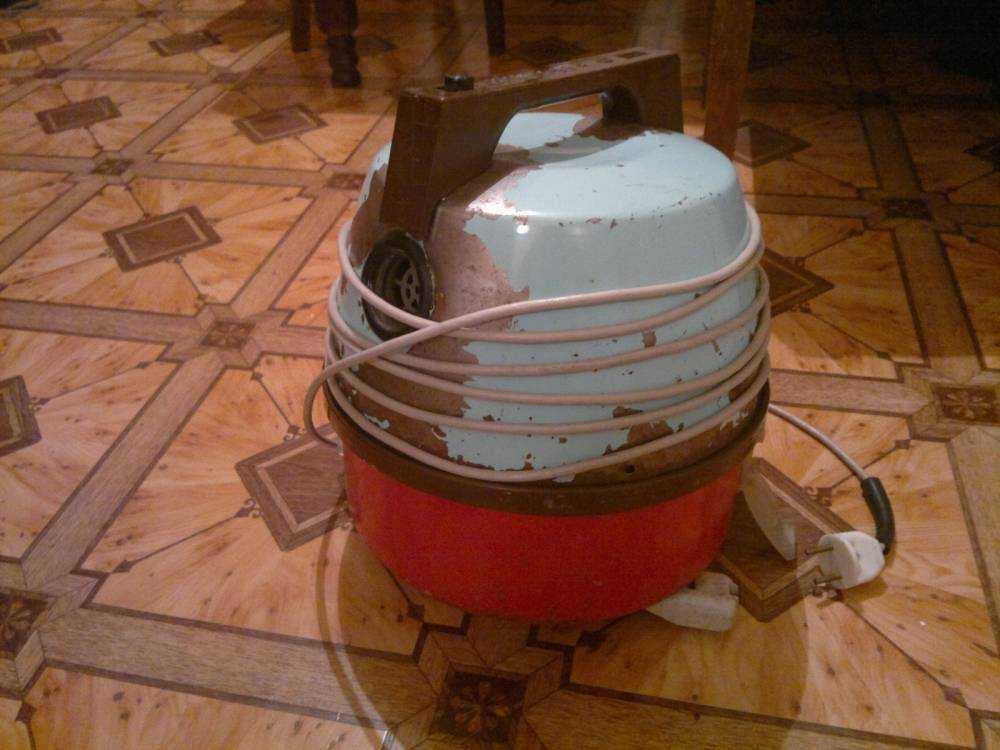

Из старого пылесоса

В этом случае пригодится мотор от старого, но пока еще исправно работающего пылесоса.

Пошаговая инструкция по изготовлению такой крупорушки:

1. Основание аппарата необходимо сделать из квадратного листа фанеры с длиной ребра 30 см. Мотор от пылесоса нужно прикрепить к фанере так, чтобы он выступал на 4 см вниз.

2. Нож следует изготовить из стальной пластины с габаритами ВxДxШ, равными 1,5x20x1,5 см. Передние кромки ножа затачиваются по направлению к оси вращения. В середине ножа нужно просверлить отверстие, чтобы насадить на вал.

3. Рабочая камера должна быть изготовлена из пластины 6 см в ширину и 70+1 см в длину (учитывая припуск). Лист нужно завернуть в кольцо. Прикрепить три деревянных стержня на одинаковом расстоянии для фиксации крупорушки в нижней части камеры.

Отверстия для сетки дробилки изменяются в зависимости от назначения крупорушки. Диаметр ячеек для муки должен быть очень мелким, для комбикорма – в несколько раз больше. Воронку для подачи сырья нужно снабдить затвором, для приема готового продукта следует установить рукав или обычную емкость, если размер корма будет большим.
