Кондиционер: установка своими руками и подключение климатической системы

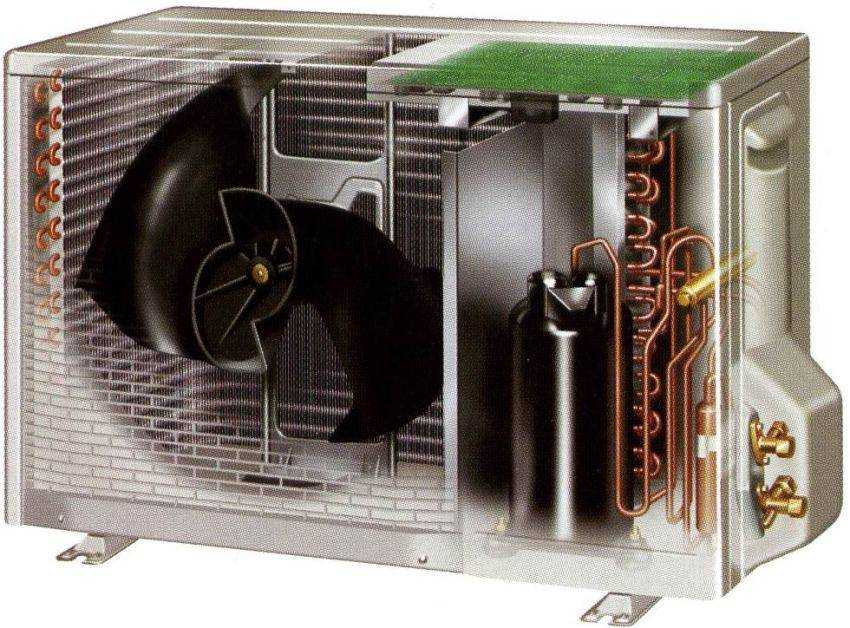

Обзор конструкции внешнего блока перед подключением кондиционера: схема и строение

При монтаже кондиционера своими руками нелишним будет ознакомиться с его строением. Это позволит избежать ошибок в процессе работы и лучше освоить технологию.

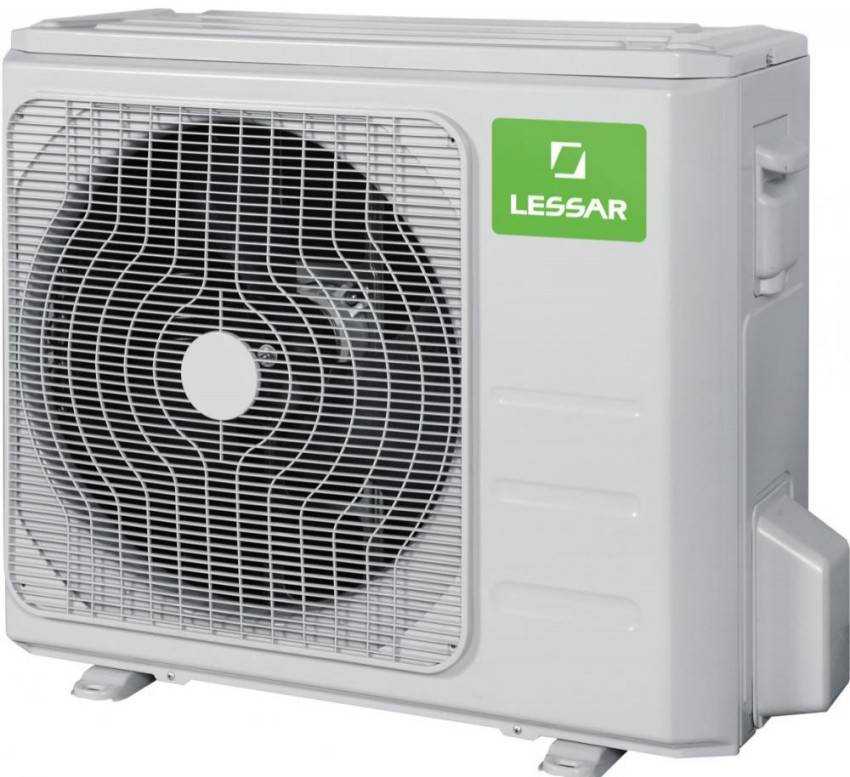

Конструкция внешнего блока состоит из следующих компонентов:

• вентилятора;
• компрессора;
• конденсатора;
• четырехходового клапана;
• фильтра;
• платы управления;

Чтобы установить кондиционер своими руками нужно ознакомиться с его строением

• соединений штуцерного типа;
• защитной крышки с быстросъемной конструкцией.

Вентилятор формирует воздушные потоки, которые обдувают конденсатор. В нем фреон подвергается охлаждению, и происходит его конденсация. Воздух, который продувается через этот радиатор, наоборот, нагревается. Основная функция компрессора – сжимание фреона и поддержание его движения внутри холодильного контура.

Существует две разновидности компрессоров:

• спиральные;
• поршневые.

Поршневые компрессоры отличаются более низкой ценой, однако они менее надежны. В отличие от спиральных, они хуже реагируют на воздействие низких температур в холодное время года. При подключении инверторного кондиционера плата управления обычно располагается во внешнем блоке. Если же модель не инверторная, все компоненты электроники помещаются в той части сплит-системы, которая устанавливается внутри помещения. Делается это для того, чтобы защитить плату управления от влажности и температурных перепадов.

Конструкция внешнего блока включает в себя следующие агрегаты: компрессор, клапан, вентилятор

Четырехходовые клапаны обычно присутствуют в реверсивных типах кондиционеров. Такие сплит-системы работают в двух режимах: «тепло» и «холод». Когда кондиционер настроен на обогрев, этот клапан меняет направление движения хладагента. В результате этого изменяется функционал блоков: внутренний начинает обогревать помещение, а внешний работает на охлаждение. Штуцерные соединения применяются для подключения медных трубок, которые соединяют внутренний и внешний блоки.

Фильтр фреоновой системы предотвращает попадание медной крошки и других частиц в компрессор. В процессе монтажа кондиционера своими руками образуется мелкий мусор. Фильтр задерживает частицы перед входом в компрессор.

Быстросъемная крышка предназначена для защиты клеммника, предназначенного для подключения проводов, и штуцерных соединений. В некоторых моделях она обеспечивает частичную защиту, перекрывая только клеммник.

Независимо от того, к какому конструкционному типу принадлежит сплит-система, ее наружный модуль всегда имеет одинаковые рабочие узлы

Герметичность отверстий

Самостоятельный монтаж сплит системы должен обязательно сопровождаться и тщательной заделкой всех стыковочных отверстий. Все начинается с заделки отверстия в стене. Для этого подойдет обычная стандартная замазка.

Труба дренажной системы обычно плотно фиксируется с помощью специального хомута. Что касается электрического соединения и кабеля, соединяющего блоки для передачи данных, то подключать их необходимо в соответствии со специальной схемой. Обычно она прилагается к паспорту устройства. В зависимости от типа установки и производителя должно выполняться и подключение.

Кабель и линия для передачи данных подключаются к соответствующим клеммам, которые обычно имеют маркировку разного цвета. Кабели, соединяющие два блока, также должны быть закреплены при помощи специального хомута.

В процессе монтажа обязательно следует обратить внимание на следующие факторы:

• Электроблок должен быть надежно зафиксирован и закрыт. Если это условие не будет выполнено, то возрастает риск поражения электрическим током или элементарного возгорания, поскольку внутрь легко моет попасть пыль, грязь или вода.
• Электрический соединительный кабель ни в коем случае не должен идти вместе с хладотрассой. Кабель, по которому проходит фреон, в процессе работы установки нагревается, поэтому соприкосновение их следует исключить.

Установка сплит системы своими руками

Ниже рассмотрим подробную инструкцию по установке сплит систем, а пока предварительно вы должны знать, что работа будет состоять из следующих этапов:

• подбор наиболее подходящего места;
• фиксация кондиционера;
• монтажные работы с внутренним отсеком;
• совершение пробного запуска.

Перечень необходимых материалов:

• кронштейны;
• скотч армированный;
• кабели электрические;
• теплоизоляция;
• анкера;
• трубки из меди.

В процессе монтажа не обойтись и без такого специального инструмента:

• насос вакуумный;
• трубогиб и вальцовка;
• риммер-зачистка;
• коллектор манометрический и труборез.

Многие люди задумываются о покупке кондиционера исключительно в летний период, когда цены на такое оборудование слишком завышены. Чтобы сэкономить, имеется вполне разумное решение – покупка кондиционера и его установка зимой.

Выполнение установки устройства в зимний период вполне возможно. Монтаж прибора в холод, а именно крепление модулей и соединение блоков, ничем не отличается от аналогичных действий в теплое время.

Важно знать, при какой температуре могут быть проблемы. Основные трудности с вакуумизацией, заправкой системы возникают в том случае, если температура воздуха ниже пяти градусов мороза

Работа, включение кондиционера при низкой температуре чревата его поломкой.

Порядок проведения работ

Чтобы осуществить правильный монтаж системы, надо разобраться с порядком проведения установки.

Установка внутреннего блока

Работа начинается с монтирования внутреннего модуля устройства. Данная процедура состоит из нескольких последовательных этапов:

• Разметить на стене маркером или мелом место, где будет устанавливаться внутренний модуль.
• Закрепить на стенке монтажную пластину, к которой будет подсоединяться конструкция.
• При помощи дюбелей закрепить на пластине модуль.

Подготовка коммуникационных каналов

Следующим этапом монтирования системы является подготовка канала, в котором будут прокладываться трубы с проводами. Для выведения труб наружу придется в стенке сделать небольшие отверстия. Чтобы выполнить такую работу, придется воспользоваться специальным перфоратором, оснащенным удлиненным буром. Стенка сверлится под небольшим углом, чтобы сделать наклон для стекания конденсата.

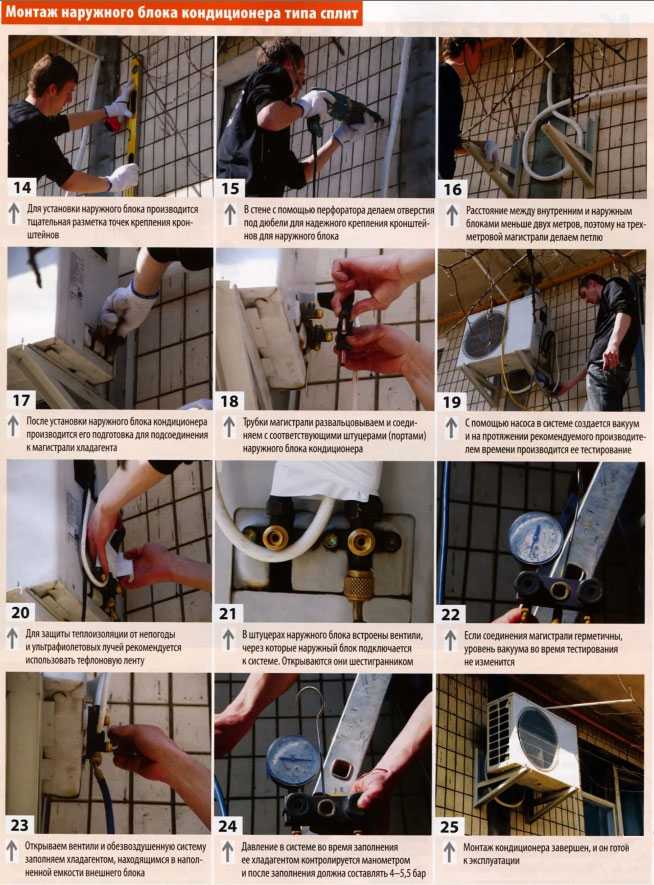

Установка наружного блока

Труднее всего установить наружный модуль, который весит около двадцати килограмм. Процесс установки начинается с разметки, после чего в отмеченных местах делаются отверстия для монтажа крепежных кронштейнов

После их установки навешивают внешний блок и осторожно закрепляют его

Выполнять установку внешнего модуля лучше вдвоем, так как самому поднять его трудно.

Подключение электропроводки

Подключить кондиционер к электричеству довольно легко. Для этого придется проложить всего два электрических кабеля:

• Провод, который соединяет внутренний и внешний модули конструкции.
• Кабель, использующийся для подключения внутреннего блока к источнику электроэнергии. Его необходимо вывести к электрическому щитку, подключить к автомату, после чего систему подсоединяют к розетке.

Инструкция по прокладке труб

Перед прокладкой труб их тщательно обматывают теплоизоляционным материалом. Для этого чаще всего используют специальный армированный скотч, которым обматывают каждую трубу в 2-3 слоя

Затем их осторожно прикручивают к стенкам металлическими хомутами

Вакуумирование системы воздухообмена

Чтобы провести вакуумирование, к штуцеру присоединяют вакуумный насос, который очистит систему от воздуха. Насос должен работать не меньше получаса.

Заполняем фреоном

Перед заполнением системы фреоном на жидкостном вентиле приоткрывают клапан, после чего запускается хладагент. Когда процедура будет окончена, от сервисного порта откручивают шланг. При этом открутить его надо максимально быстро, чтобы из системы не испарился фреон.

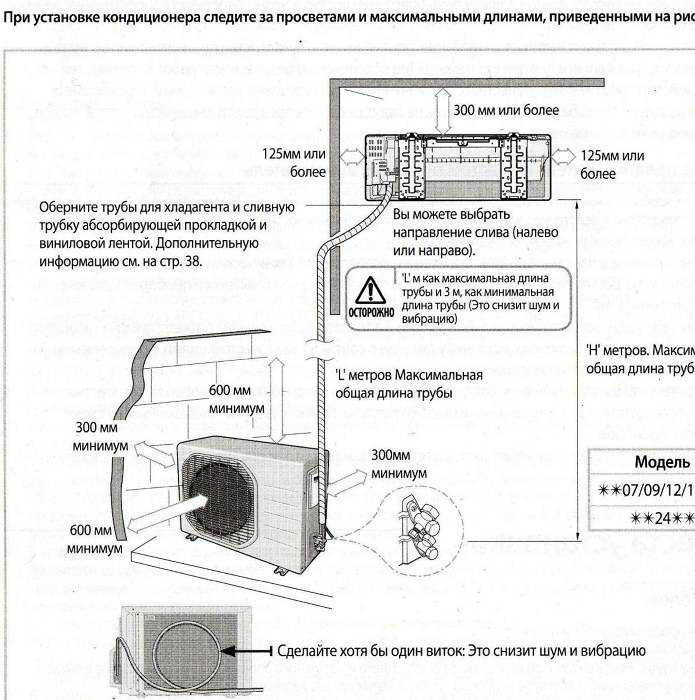

Место установки кондиционера

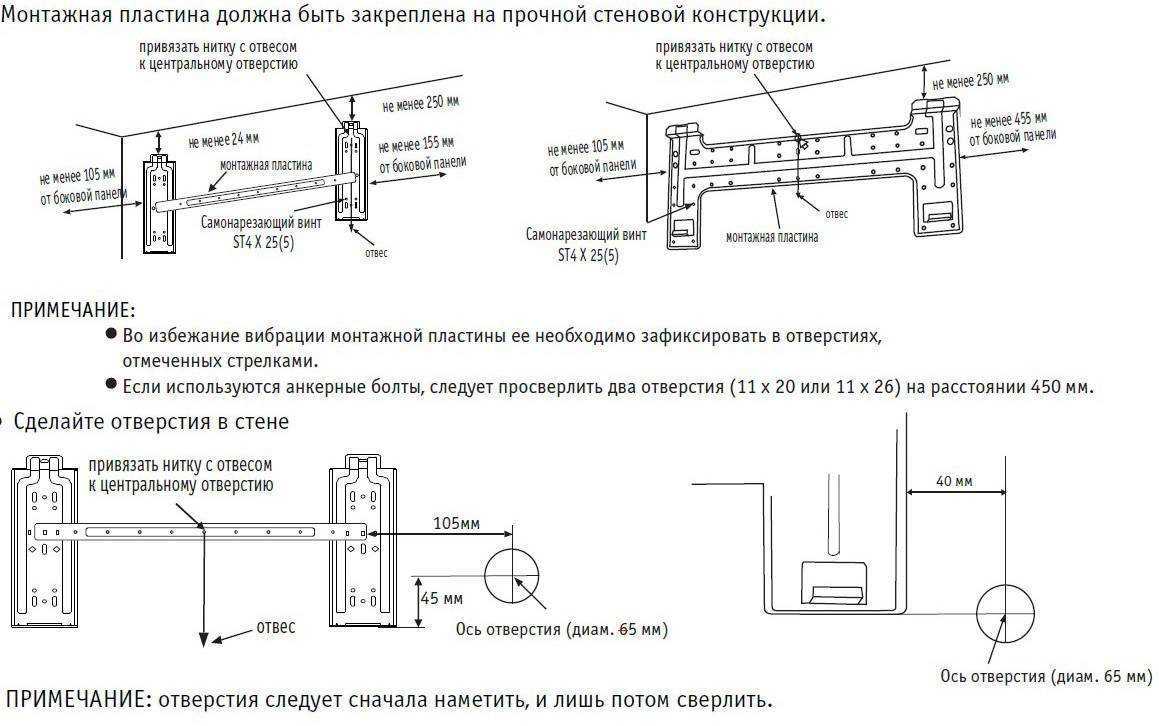

Монтажную пластину выставляете строго по уровню.

При этом расстояние от потолка до самого кондиционера должно быть не менее 10см. Это обеспечивает хороший забор воздуха и свободный монтаж-демонтаж внутреннего блока.

Для надежной фиксации используете качественные дюбель-гвозди 6*40мм или 8*32мм.

Далее можно перейти к установке наружного блока. Размечаете точки крепления кронштейнов.

Опять же не забывайте про уровень.

Перфоратором с буром на 12мм делаете отверстия. После чего закрепляете кронштейны дюбель гвоздями 12*80мм.

Крепите надежно, особенно если кондей висит со стороны дома, где расположена проезжая часть или тротуары.

Расстояние от задней стенки наружного блока до стенки здания должно быть минимум 10-20см. Хотя многое здесь будет зависеть от производительности вентилятора.

Где размещать внешний блок, под окном или сбоку – дело эстетики и удобства эксплуатации.

Многим элементарно не нравятся лишние метры болтающегося кабеля и трубки свисающие по стене. В этом случае выбирается боковое расположение.

Хотя грамотные монтажники и кабель и фреонопровод, могут проложить очень красиво. Тут уже многое зависит от уровня профессионализма исполнителей.

Кондиционер под окном обслуживать несколько проще, чем сбоку. Особенно, если через несколько лет у него напрочь заржавеют болты. В этом случае без вышки или альпинистского оборудования вообще не обойтись.

При установке блока сбоку от окна, не лишне будет подстраховаться. Порядок здесь такой.

Поднимаете кондиционер на подоконник. Пропускаете в просверленное отверстие веревку, вытягиваете ее с улицы и привязываете за блок.

Напарник страхует этой веревкой кондиционер, а вы его устанавливаете на кронштейны. Пока не будут затянуты болты, веревку лучше не отвязывать.

Ошибка №3
Если после монтажа выяснится, что вибрация работы кондиционера отдается сильным гулом в комнате (такое случается при прямом монтаже кронштейнов в бетон анкерными болтами без дюбель гвоздей с пластиковыми вставками), то под ножки наружного блока подкладываются специальные виброопоры или по крайней мере, толстые резиновые вставки.

По окончании работ по установке внешнего блока, переходите к подготовке и закладке межблочных коммуникаций.

Как работает кондиционер

Без лишних подробностей, вкратце, окунемся в технические знания, необходимо понимать принцип работы кондиционера, чтобы иметь представление о том, какие работы и для чего производятся во время монтажа. Кондиционер состоит из двух элементов, компрессора и испарительного блока, соединенных между собой шлангами и трубками. Компрессор – это наружный блок кондиционера, он устанавливается с уличной стороны помещения. Основная задача компрессора – создание необходимого давления для движения хладагента.

Хладагент из наружного блока попадает во внутренний блок кондиционера, испарительный блок, который установлен внутри помещения и знаком каждому по внешнему виду. Хладагент, закипая, переходит в газообразное состояние, охлаждая попадающий в блок теплый воздух, а далее по другим шлангам возвращается в компрессор, где остывает, переходя в жидкое состояние, и рабочий круг повторяется вновь и вновь. Процесс охлаждения воздуха сопровождается образованием конденсата, который по отдельному ходу выводится за пределы помещения

По этой причине важно правильно располагать блоки кондиционера. Внутренний блок всегда должен располагаться выше внешнего, а внешний блок, в идеале, скрыт от солнца навесом балкона или искусственно созданным козырьком

Формула расчета мощности кондиционера

Условно рассчитать мощность кондиционера можно, разделив площадь помещения на 10. Полученная величина и будет необходимой мощностью охлаждения в кВт. Это расчет для пустого помещения, без людей и техники. Также в данном расчете не учтена площадь и ориентация оконных проемов, площадь стен, полов и потолков. Человек, в зависимости от его деятельности в помещении, может выделять 0,1–0,3 кВт, компьютер — 0,3 кВт. Тепловую мощность остальной техники можно оценить как 50% от ее паспортной мощности. Мощность теплового излучения от людей и техники надо прибавить к условно рассчитанной мощности кондиционера. Этот расчет будет более близок к реальности.

Уточнения в расчет с учетом дополнительных параметров

Если вы хотите определить мощность кондиционера точнее, помимо теплового излучения от людей и техники, необходимо учесть и другие виды теплопритоков. В этой связи формула расчета мощности усложняется:

Q = Q1 + Q2 + Q3, где

• Q1 — это мощность кондиционера для пустого помещения с учетом окон. Она рассчитывается по формуле Q1 =S x h x q/ 1000. Здесь S — площадь помещения, h — высота потолков, q — коэффициент освещенности помещения. Коэффициент освещенности принимается q = 30 для затененных помещений, 35 — для средней освещенности помещений, 40 — для хорошо освещенных помещений;
• Q2 — сумма теплопритоков, идущих от человеческих тел, 0,1–0,3 кВт на человека;
• Q3— сумма теплопритоков, идущих от бытовой техники, 0,2–0,5 кВт на единицу техники.

Этот расчет мощности кондиционера будет верным при среднем размера окна, равном 2-м кв. метрам. При большем остеклении к расчетной мощности следует прибавить 200–300 Вт при сильной инсоляции и 100–200 Вт при средней или низкой освещенности помещения.

Кондиционер выбирается мощностью в диапазоне от -5% до +15% от расчетной.

Пример расчета мощности кондиционера

Допустим, есть квартира площадью 32 кв. метров с высотой потолка 2,5 метра. На этой площади живет один человек, который не занимается спортом в домашних условиях и у которого есть компьютер, телевизор и маленький холодильник. Окна выходят на солнечную сторону, компьютер и телевизор одновременно не работают. Какой мощности нужен кондиционер в этих условиях?

По вышеприведенной формуле рассчитываем теплопотоки, принимая q=40.

Q1 = S x h x q / 1000 = 32 х 2,5 х 40/1000 = 3,2 кВт.

Q2 = 0,1 кВт, поскольку человек ведет спокойный образ жизни.

Для расчета Q3 берем мощность теплопотока от компьютера как большую. Это 0,3 кВт. От холодильника обычно исходит 30% тепла. Если холодильник маленький, его мощность составляет около 0,165 кВт.

Q3 = 0,3 кВт + 0,165кВт х 0,3 = 0,35 кВт

Итого, расчетная мощность кондиционера составит:

Q = Q1 + Q2 + Q3 = 3,2 кВт + 0,1 кВт + 0,35 кВт = 3,65 кВт

Таким образом, выбрать мощность кондиционера для данных условий можно в интервале от 3,14 кВт до 3,80 кВт.

Расчет потребления электроэнергии кондиционером

Бытует ошибочное мнение, что эксплуатация кондиционера связана с большими энергозатратами. Энергопотребление кондиционера расходуется на перемещение тепла из комнаты в окружающее пространство, на улицу. Таким образом, уровень холодильной мощности может троекратно превышать уровень потребляемой электроэнергии в зависимости от класса энергоэффективности кондиционера. Энергоэффективные кондиционеры стоят дороже, но они выгоднее в плане оплаты счетов за электроэнергию. Выбор мощности кондиционера, таким образом, зависит от вопросов энергопотребления, но не так сильно, как принято считать.

Из чего состоит сплит-система

Сплит-система состоит из двух блоков — внутреннего, который располагается в помещении, и внешнего, уличного. Во внешнем блоке находятся:

• вентилятор для обеспечения циркуляции воздуха через воздушный теплообменник;
• конденсатор, где охлаждается и конденсируется фреон;
• компрессор для сжатия фреона и нагнетания его в холодильный контур;
• блок автоматики.

Во внутреннем блоке сплит-системы находятся:

• система фильтров грубой и тонкой очистки;
• вентилятор для обеспечения циркуляции охлажденного воздуха в помещении;
• воздушный теплообменник для охлаждения воздуха;
• жалюзи для регулировки направления воздушного потока.

Где лучше располагать внутренний блок

Внутренний блок следует размещать в помещении таким образом, чтобы струя воздуха не была направлена непосредственно на людей. В противном случае использование кондиционера во время жары провоцирует простудные заболевания.

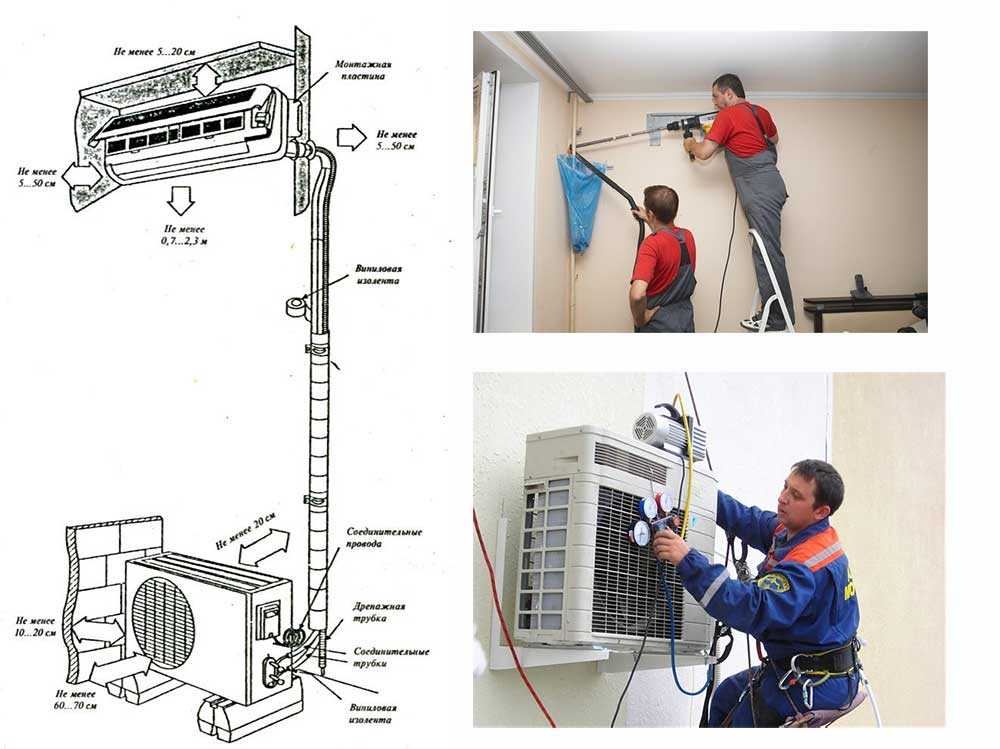

Установка внутреннего и внешнего блоков и прокладка трассы

Трассой называются фреоновые и электрические коммуникации, которые прокладываются между блоками. Фреон подается по медным трубам, покрытым теплоизоляцией, которые подключаются к блокам при помощи штуцерных конических соединений. Подсоединение возможно осуществить только силами квалифицированных специалистов и с применением специализированного инструмента.

Если установка сплит-системы проводится на этапе ремонта в помещении, коммуникации прокладывают в стенах, которые специально для этого штробируют

Важно при этом не замуровать в стену какие-либо стыки трубок и проводов, к ним должен быть обеспечен доступ. Если в помещении уже был сделан ремонт, коммуникации прокладываются в коробе поверх стены

Установка внутреннего блока

Внутренний блок размещают в помещении таким образом, чтобы охлажденная воздушная струя не встречала на своем пути никаких препятствий. Циркуляция воздуха в помещении должна быть свободной.

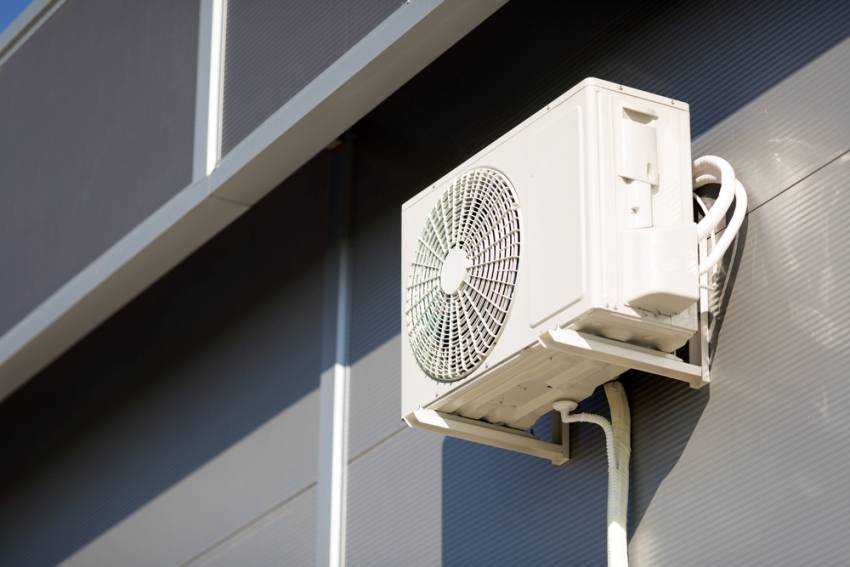

Установка внешнего блока

Внешний блок устанавливается таким образом, чтобы исключить его повреждение падающими сосульками, заливанием дождем или заваливанием снегом. Возможна установка внешнего блока на незастекленном балконе. Место установки внешнего блока должно обеспечивать удобство осмотра и проведения техобслуживания.

Где установить кондиционер, решить довольно просто. Как установить — более сложный вопрос, даже если у вас есть схема установки кондиционера. Установка кондиционера своими руками невозможна принципиально, а профессиональная установка обойдется в сумму от $170 до $250. Иногда встречаются предложения по установке сплит-систем и за $100. Однако, это крайне сомнительная экономия, которая может привести к выходу кондиционера из строя — об этом говорит статистика. До 80% поломок кондиционеров в Москве и Санкт-Петербурге происходит из-за того, что не соблюдаются правила установки кондиционера.

Кстати!

Распространено мнение, что лучше всего монтировать сплит-систему с привлечением промышленных альпинистов. Этот подход может сослужить вам плохую службу, поскольку привлекать альпинистов тогда придется и далее — для любого ремонта и обслуживания. Если возможно осуществить монтаж внешнего блока через окно или с привлечением автовышки, выбирайте именно эти варианты.

Знать основные принципы установки кондиционера полезно, чтобы понимать, что именно делают монтажники, и правильно сформулировать вопросы к ним. Самостоятельный монтаж климатического оборудования чреват ошибками, которые обойдутся дороже, чем профессиональные работы.

Выбор подходящего места для установки кондиционера

Подбирая в вашем помещении соответствующую для монтирования сплит-системы область — как внутренней, так и внешней конструкций — обязательно учитывайте каждый из следующих факторов:

Первым делом необходимо правильно рассчитать наличие в данном помещении регулярного и беспрепятственного допуска к самому кондиционерному устройству, для возможности осуществления очистки фильтров кондиционера или выявления каких-либо неполадок, в случае их появления; Кроме того, следует принять во внимание того рациональность минимального расстояния и минимального же количества физических преград между внутренним и внешним блоками, так как при повышении коммуникаций между блоками производительность самой кондиционной системы в целом существенно снижается). Идеальная и наиболее рациональная длина трассы – 6 метров, в системах с такими коммуникациями отсутствует большее количество проблем владельцев кондиционеров (необходимость заправки или очищения избыточной влаги в кондиционере); Чтобы обеспечить максимально результативную работу кондиционера в плане обдувания, минимальная дистанция от блока до упорной стены не должна быть меньше десяти сантиметров; Ни в коем случае не следует размещать внутренние блоки кондиционера над стенками, шкафами, или какой-либо другой крупной мебелью, потому что высокая преграда постоянно формирующимся в атмосфере, благодаря кондиционеру, сгусткам холодного воздуха, будет естественным фактором уменьшения производительной деятельности вашего кондиционного устройства. 150 сантиметров – это минимальное расстояние внутреннего блока от любого препятствия потоку охлаждённого воздуха; Согласно тому же фактору, придерживайтесь минимальной дистанции внутреннего блока с потолком и боковыми стенами (минимум — 15 и 30 сантиметров, соответственно); Кроме того, весьма рекомендуется координация монтажных работ кондиционера с вашими соседями, чтобы избежать проблем и скандалов при монтировании вами вашей сплит-системы

В принципе, монтаж наружного блока, как часть рабочего процесса, не должен доставить каких-то чрезвычайно серьёзных проблем населению многоквартирного дома, если работы проходят именно в нём, однако весьма возможно, что что кому-в таком случае может никак прийтись не по душе, к примеру, звук рабочего пропеллера, либо газоконденсат. В таком случае, старайтесь заранее уведомить соседей о предстоящем объёме работ; Ну и, наконец, самый интуитивно понятный фактор — сама работа кондиционера не должна мешать другим людям, а воздушные потоки не должны мешать жить или работать людям, которые находятся вместе с вами в одном помещений. Соответственно, учитывайте течение легких потоков воздуха, когда приступите к установке

150 сантиметров – это минимальное расстояние внутреннего блока от любого препятствия потоку охлаждённого воздуха; Согласно тому же фактору, придерживайтесь минимальной дистанции внутреннего блока с потолком и боковыми стенами (минимум — 15 и 30 сантиметров, соответственно); Кроме того, весьма рекомендуется координация монтажных работ кондиционера с вашими соседями, чтобы избежать проблем и скандалов при монтировании вами вашей сплит-системы. В принципе, монтаж наружного блока, как часть рабочего процесса, не должен доставить каких-то чрезвычайно серьёзных проблем населению многоквартирного дома, если работы проходят именно в нём, однако весьма возможно, что что кому-в таком случае может никак прийтись не по душе, к примеру, звук рабочего пропеллера, либо газоконденсат. В таком случае, старайтесь заранее уведомить соседей о предстоящем объёме работ; Ну и, наконец, самый интуитивно понятный фактор — сама работа кондиционера не должна мешать другим людям, а воздушные потоки не должны мешать жить или работать людям, которые находятся вместе с вами в одном помещений. Соответственно, учитывайте течение легких потоков воздуха, когда приступите к установке.

Определившись с местом для расположения конструкции, учтя все вышеперечисленные факторы и не найдя никаких изъянов в собственном плане — можете приступать непосредственно к самому рабочему процессу.

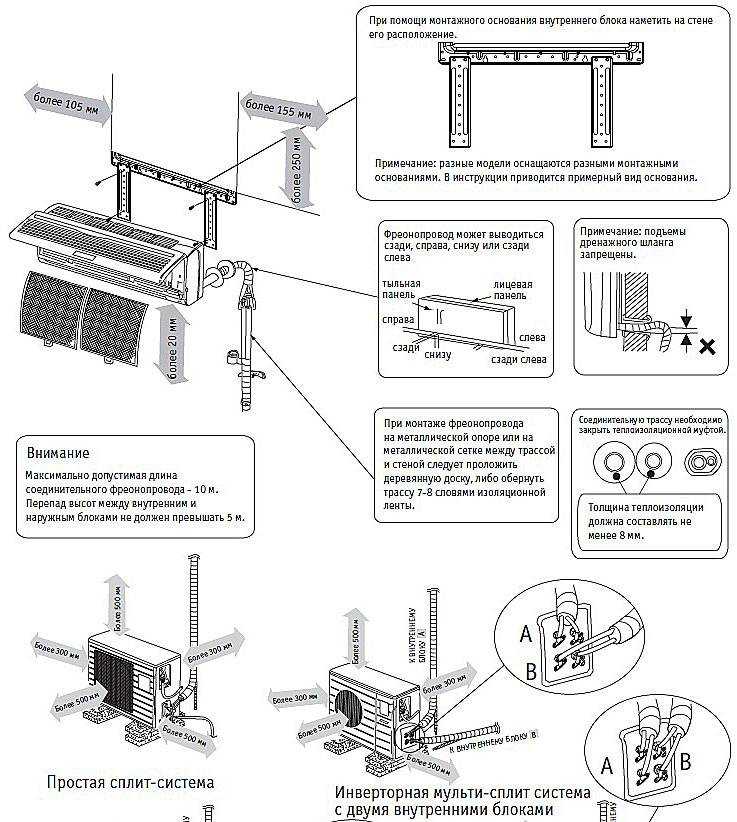

Порядок установки внутреннего блока

Внутри помещения выполняется установка соответствующего блока и прокладка магистрали

Отдельное внимание нужно уделить процессу обустройства электропроводки. Бытовые кондиционеры потребляют порядка 2 кВт электроэнергии и более

Предварительно убедитесь, что проводка в вашей квартире или доме сможет выдержать подобную нагрузку. Если она на это не способна, проложите от щитка индивидуальную линию с отдельным предохранителем. Это защитит проводку от перегрева, а ваше имущество от возгорания.

Проложите магистраль от внешнего блока системы кондиционирования до места расположения внутреннего блока.Магистраль можно прокладывать снаружи или внутри. При наружной прокладке она прячется в пластиковый короб, в соответствии же с внутренним монтажом магистраль нужно утопить в стену.

Внутренний блок должен быть размещен так, чтобы возле него не было предметов, способных мешать нормальному току охлажденного воздуха. Техника, шторы и прочие предметы, находящиеся на одной высоте с блоком, должны быть удалены от него как минимум на 3 м.

Кондиционер должен быть установлен так, чтобы выдаваемый во время его работы холодный воздух не дул напрямую на человека. В противном случае бронхиты и ангины не заставят себя долго ждать.

Внутренний блок может иметь настенную или потолочную конструкцию. Последние встречаются крайне редко. Однако вне зависимости от типа системы необходимо обеспечить максимально правильное и надежное крепление. Монтаж выполняется с применением кронштейнов и шурупов. Кронштейны в обязательном порядке проверяются на прочность.

После соединения наружного и внутреннего блока необходимо удалить влагу и воздух из магистрали. Этот процесс известен под названием вакуумация. Для откачки воздуха и воды используется специальное оборудование.

Устройство системы

Выполняя монтаж промышленных кондиционеров или небольших систем для частных помещений, необходимо учитывать устройство и тип оборудования. В первую очередь следует разобраться с конструкционными особенностями наружного блока кондиционера.

В стандартной комплектации они включают в себя следующие узлы:

• Вентилятор. Предназначается для создания потоков воздуха, которые обдувают конденсатор.
• Конденсатор. Является радиатором, выполняющим охлаждение и конденсацию фреона. Продуваемые воздушные массы поддаются нагреванию.
• Компрессор. Способен сжимать фреон и поддерживать его циркуляцию по холодильному контуру. Компрессоры бывают поршневыми или спиральными. Модели первого типа гораздо дешевле, но недостаточно надежные. Такой недостаток проявляется при эксплуатации в низком температурном режиме.
• Блок управления. Такой узел присутствует только на инверторных кондиционерах. В моделях неинверторного типа все управляющие платы и элементы спрятаны под корпусом внутреннего блока, что нужно для их защиты от температурных скачков.
• Четырехходовой клапан. Систему монтируют в реверсивных (тепло-холод) установках. При выполнении обогревательных функций узел меняет направление движения фреона, а внутренний и наружный блок якобы меняются местами.
• Штуцерные соединения. К ним присоединяют медные трубы, которые соединяют оба блока.
• Фильтр системы. Его устанавливают перед входом компрессора и изолируют от попадания медной крошки или других мелких частиц, способных деформировать систему. Если при монтаже не были соблюдены основные правила и в устройстве оказались частицы мусора, даже самый мощный фильтр окажется бессильным.
• Изолирующая быстросъемная крышка. Такая конструкция предназначена для быстрого закрытия штуцерных соединений и клеммника, который необходим для подключения электрических кабелей. Отдельные модели оснащены такой крышкой, которая только закрывает клеммник, оставляя штуцерные соединения снаружи.

Установка кондиционера

Прежде чем приступить к установке кондиционера, необходимо позаботиться о наличии нужных средств. Инструмент для монтажа сплит систем вам понадобится следующий:

• перфаратор SDS Max;
• труборез;
• инструмент для развальцовки;
• вакуумный насос;
• манометрический коллектор.

Монтаж устройства включает в себя следующие операции:

1. Изначально следует открыть лицевую панель и вывернуть винты из крышки, которая закрывает электрический блок, его необходимо выдвинуть.
2. К установке подключается электрический кабель, и крышка устанавливается на место. Пара полезных примечаний, сам блок не должен быть ниже 2м 30 см от поверхности пола, розетка должна находиться близко к элементу, и иметь заземление.

Напольный кондиционер с воздуховодом: характеристика оборудования

Напольные кондиционеры с воздуховодом относятся к категории мобильных устройств, предназначенных для поддержания комфортной температуры в помещении. Внешне прибор похож на небольшую тумбочку, установленную на подвижные ролики. Благодаря этим конструкционным особенностям установку мобильного кондиционера можно выполнить в любом удобном месте.

Устройства напольного типа выполняют следующие функции:

• кондиционирование и вентиляция воздуха в помещениях;
• очищение воздуха в комнатах от вредных примесей и пыли;
• охлаждение, осушение и обогрев воздуха.

Портативные кондиционеры пользуются популярностью у владельцев небольших квартир

Чем отличаются кондиционеры от сплит-систем: принцип работы устройств

Многие покупатели задаются вопросом, что лучше – кондиционеры или сплит-системы. В основе работы напольных устройств лежит тот же принцип, что используется в других видах климатического оборудования, в том числе и в раздельных сплит-системах. Конструкция функционирует за счет двух теплообменников, системы замкнутых труб и хладагента, циркулирующего по ним.

Конструкция сплит-систем предполагает размещение теплообменников в двух разных блоках. При установке дома кондиционера этого типа один из теплообменников и компрессор можно разместить за пределами помещения, что позволяет снизить уровень шума. Принцип работы приборов заключается в следующем: хладагент и теплообменник поглощают тепло, находящееся в помещении, затем передают его второму теплообменнику, где оно уже поглощается уличным воздухом.

Напольные приборы вмещают все конструкционные элементы в одном корпусе. Все эти детали разделяются с помощью герметичной перемычки. В этом и состоит основное различие сплит-систем и напольных устройств.

За счет удобства монтажа, мобильный напольный кондиционер можно установить самостоятельно

Преимущества и недостатки мобильных кондиционеров с воздуховодом

Преимущества кондиционеров с напольным типом установки:

1. Мобильность – уровень мобильности, конечно, считается относительным. На практике такие кондиционеры можно назвать условно мобильными. Наличие воздуховода не даст просто так поставить конструкцию в любом удобном месте и включить ее, для этого нужно выполнить определенные подготовительные работы, которые можно сделать самостоятельно или заказать недорого монтаж кондиционера в соответствующей фирме.
2. Монтажные работы не предполагают выполнения сложных манипуляций – это преимущество особенно будет выгодным для владельцев квартир, в которых выполнен недавний ремонт.
3. Не требуется получения специальных разрешений для установки оборудования, что является несомненным преимуществом для людей, проживающих в арендуемых квартирах.

Установка сплит-системы требует демонтажа стен для вывода трубок к внешнему блоку

Недостатки у напольных кондиционеров также имеются:

• высокий уровень шума от работающего компрессора;
• механические составляющие кондиционера во время работы выделяют тепло, поэтому эффективность охлаждения воздуха ниже, чем у сплит-систем;
• отсутствие дренажной системы, предназначенной для вывода конденсата, требует дополнительного ухода. Владельцу придется удалять скопившуюся в процессе охлаждения воздуха влагу самостоятельно;
• несмотря на присутствие теплоизоляционного покрытия на воздуховоде, этот элемент системы все равно подвергается нагреванию, снижая эффективность охлаждения помещения;
• система использует воздух из помещения, поэтому в процессе многократного охлаждения теряются его физические свойства.

Устройство системы

Выполняя монтаж промышленных кондиционеров или небольших систем для частных помещений, необходимо учитывать устройство и тип оборудования. В первую очередь следует разобраться с конструкционными особенностями наружного блока кондиционера.

В стандартной комплектации они включают в себя следующие узлы:

• Вентилятор. Предназначается для создания потоков воздуха, которые обдувают конденсатор.
• Конденсатор. Является радиатором, выполняющим охлаждение и конденсацию фреона. Продуваемые воздушные массы поддаются нагреванию.
• Компрессор. Способен сжимать фреон и поддерживать его циркуляцию по холодильному контуру. Компрессоры бывают поршневыми или спиральными. Модели первого типа гораздо дешевле, но недостаточно надежные. Такой недостаток проявляется при эксплуатации в низком температурном режиме.
• Блок управления. Такой узел присутствует только на инверторных кондиционерах. В моделях неинверторного типа все управляющие платы и элементы спрятаны под корпусом внутреннего блока, что нужно для их защиты от температурных скачков.
• Четырехходовой клапан. Систему монтируют в реверсивных (тепло-холод) установках. При выполнении обогревательных функций узел меняет направление движения фреона, а внутренний и наружный блок якобы меняются местами.
• Штуцерные соединения. К ним присоединяют медные трубы, которые соединяют оба блока.
• Фильтр системы. Его устанавливают перед входом компрессора и изолируют от попадания медной крошки или других мелких частиц, способных деформировать систему. Если при монтаже не были соблюдены основные правила и в устройстве оказались частицы мусора, даже самый мощный фильтр окажется бессильным.
• Изолирующая быстросъемная крышка. Такая конструкция предназначена для быстрого закрытия штуцерных соединений и клеммника, который необходим для подключения электрических кабелей. Отдельные модели оснащены такой крышкой, которая только закрывает клеммник, оставляя штуцерные соединения снаружи.
