Полезные советы: как найти место обрыва в скрытой проводке

Поиск обрыва

Итак, все дома по улице и на районе со светом, в распределительном щитке неполадок также не обнаружилось, а значит, проблема наверняка скрыта где-то внутри стен ваших владений. И после того, как с возможными причинами возникновения неисправностей проводки мы с вами разобрались, самое время перейти к главной теме – поиску обрыва провода в стене. Существует несколько актуальных способов осуществления этой непростой задачи, каждый из которых мы с вами рассмотрим чуть более детально, что наверняка пригодится вам в дальнейшем.

Логика

Да, несмотря на то, что выше мы уже предположили отсутствие пользы от логических умозаключений в некоторых сценариях, она всё же остаётся одним из инструментов определения места аварии, к которому многие прибегают прежде всего. В таком случае стоит детально проанализировать все возможные «намёки», происходившие за последнее время. Постарайтесь вспомнить, не мигал ли свет, или, может быть, проблемы с электричеством были у ваших соседей. Если же недавно проводились ремонтные работы, то вам может удастся быстрее локализировать очаг

Обращайте внимание и на запахи, ведь если произошло замыкание, то вполне вероятно, что вы ощутите характерный запах оплавившейся изоляции. Всё это, конечно, не самые точные источники информации, однако и этого может хватить для своевременного нахождения обрыва

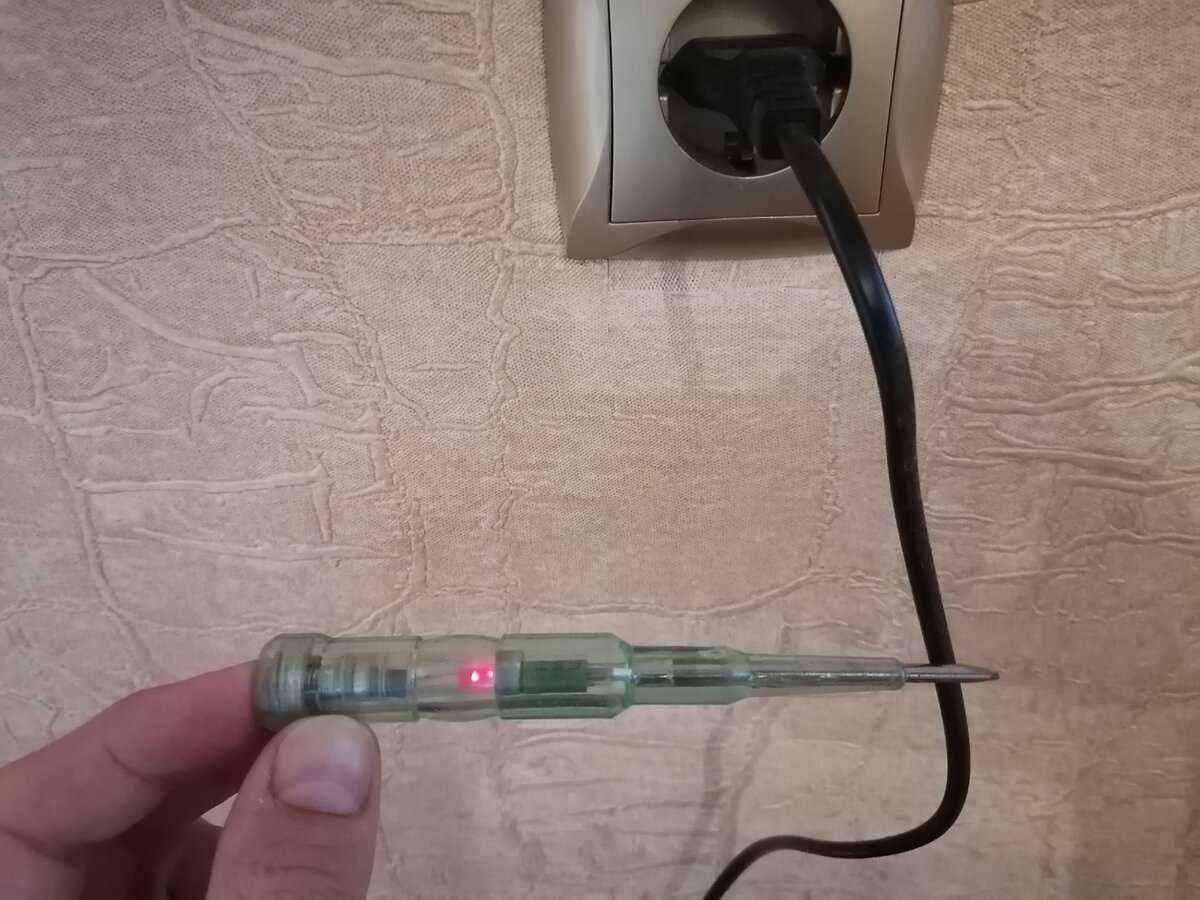

Индикаторная отвёртка

Если же произошло так, что ни один из логических выводов не подходит к вашей ситуации и не позволяет определить место аварии, то из подручных средств (по крайней мере тех, что должны быть у хорошего хозяина) может оказаться полезной индикаторная отвёртка. Конечно, её полезность можно оспаривать, но в некоторых случаях она позволяет хотя бы локализировать область поражения провода. Правда, работает это довольно своеобразно, так как проверяя наличие фазы, вы сможете проверить целостность только фазного провода, но не нулевого. И это не единственный недостаток этого способа, так как даже при условии того, что индикатор на отвёртке загорится, это и вовсе может не означать отсутствия проблемы.

Проще говоря, с помощью индикаторной отвёртки вполне возможно определить приблизительный участок обрыва, но эта информация не претендует на стопроцентную достоверность. Да и отсутствие опыта в области электрики может негативно сказаться на процессе поисков. К слову, индикатор указывает повреждённую зону, но она должна располагаться не далее 30 см от места диагностики. Тем не менее, такая отвёртка наверняка есть у многих хозяев, так как её стоимость значительно ниже, чем у специализированных приборов.

Детекторы проводки

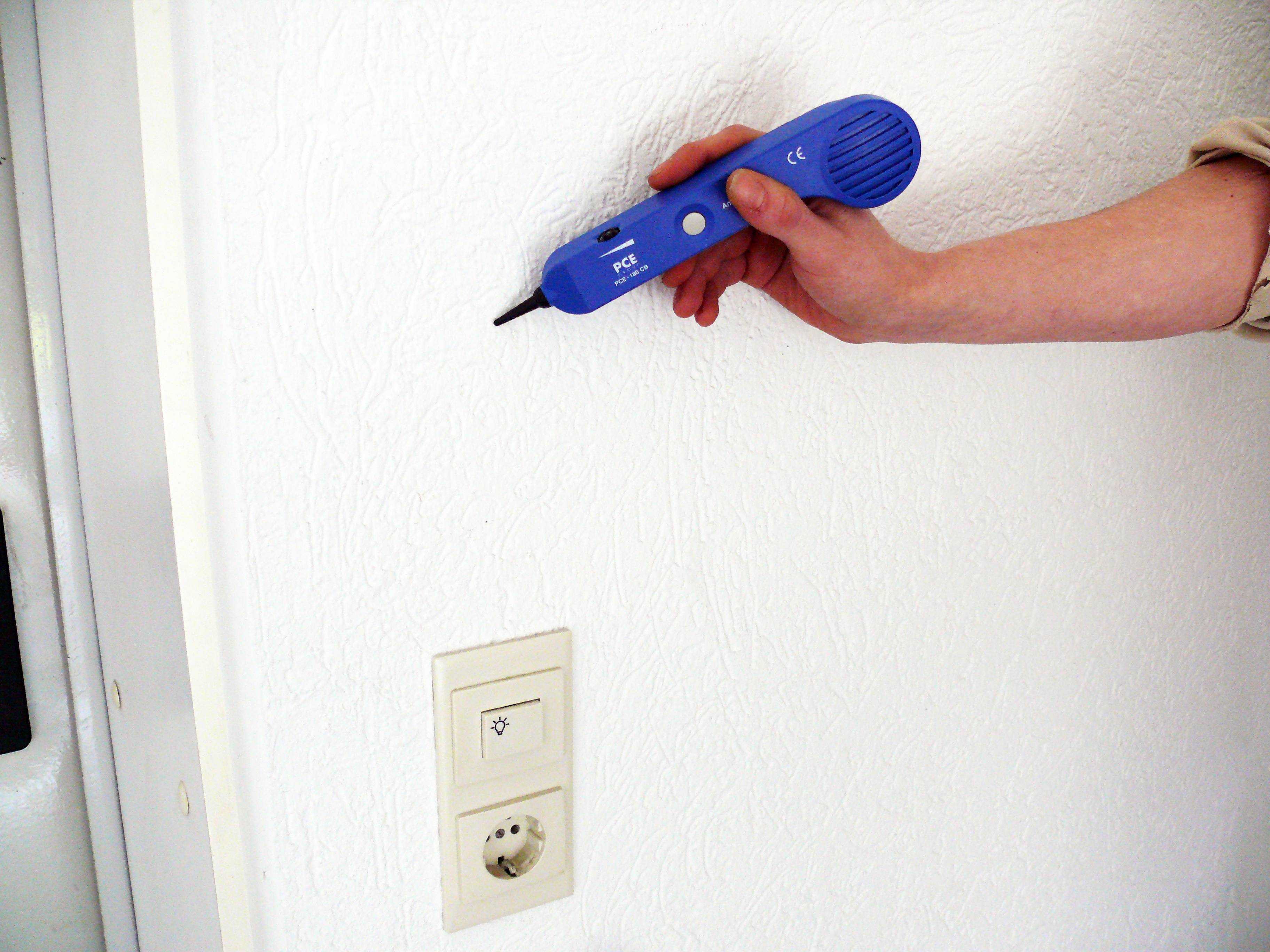

Известные как сигнализаторы или трассоискатели, детекторы проводки являются специализированными инструментами для поиска скрытой или открытой проводки, по которой протекает электрический ток, а также металлических конструкций. Естественно, в категории моделей данных устройств выделяют несколько различных типов, однако вам для поиска точного места обрыва провода будет необходим именно ручной вариант. Ведь наверняка вам для подобных поисковых работ не понадобятся сложные и дорогостоящие модели, требующие подключения к портативному компьютеру. Да, несмотря на то, что хороший ручной искатель проводки обойдётся вам в пару-тройку раз дороже встречающихся среди электриков сигнализаторов (являющихся более дешёвыми представителями детекторов проводки), они всё же значительно упростят поиски.

При всём этом данные устройства одновременно решают две задачи, среди которых не только локализация обрыва, но и поиск самой трассы, что крайне практично, особенно, если прокладка проводки в вашем доме или квартире проводилась вопреки принятым стандартам. То есть, если провода проходят не вертикально и горизонтально, то никакие отвёртки и тестеры вам не помогут. Именно поэтому данные устройства считается одними из самых надёжных в данной ситуации, пускай их диапазон цен представляется довольно широким.

Способ 3. Радиоприемник либо обычный микрофон

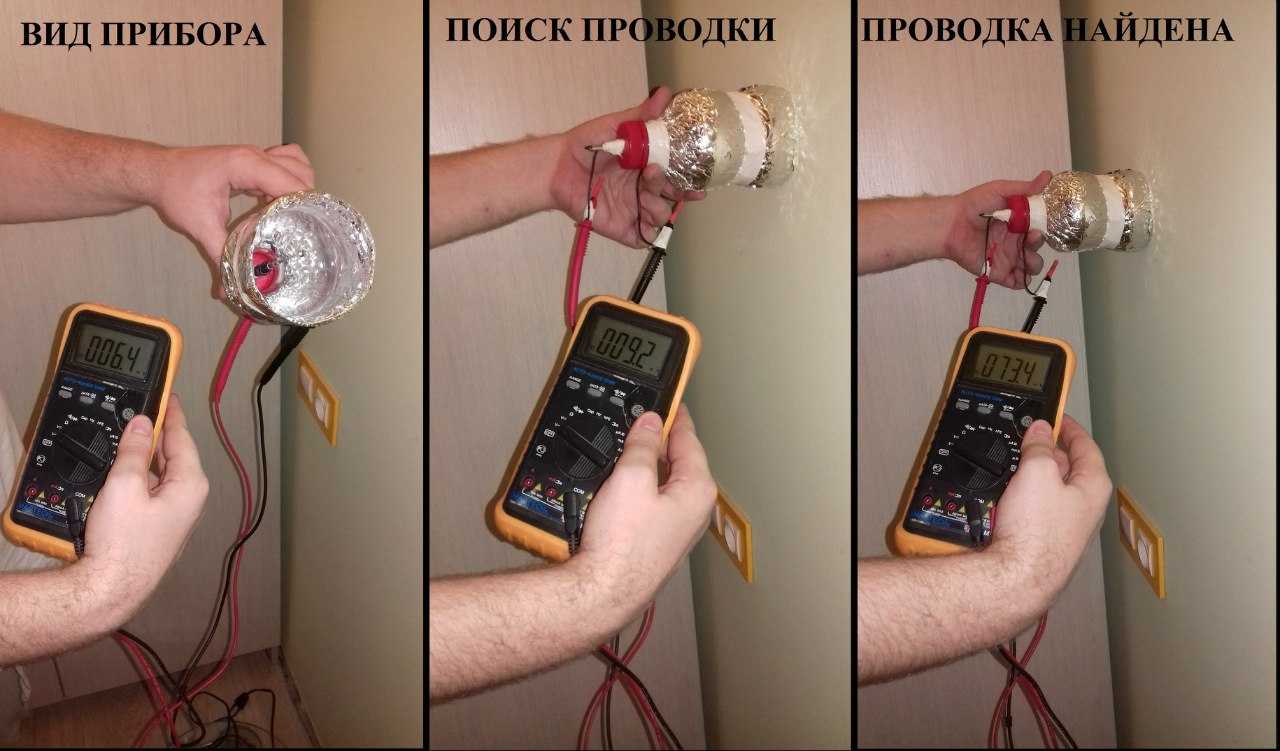

Если визуально найти прямой электрический провод, расположенный в стене, не получается, то можете воспользоваться обычным радиоприемником или же микрофоном. Оба варианта позволят вам легко отыскать необходимый участок.

Радиоприемник

• для поиска подойдет любой приемник, настроенный на диапазон 100-150 кГц;
• включите в розетку электроприбор с сильным потреблением тока;
• поднесите к стене приемник и начинайте водить вдоль в поисках кабеля;
• появившийся треск или же постоянное шипение будут сигнализировать о расположении электрического провода.

Микрофон

• подключаем микрофон к магнитофону;
• проводим те же манипуляции, что и с приемником;
• услышали треск или шипение либо любые другие шумы — значит, нашли то, что искали.

Детектор скрытой проводки своими руками, схема, принцип работы

Решили просверлить отверстие в стене, но не знаете наверняка, в каком месте находится электропроводка? Значит, необходимо узнать месторасположение проводов до начала работ. Лучше знать точно, чем гадать на кофейной гуще.

Для чего нужно знать разводку электропроводов в доме

Часто, в процессе ремонта дома или квартиры необходимо просверлить отверстие в стене. Например, чтобы закрепить обрешетку для гипсокартона. Бывает необходимо проштробить стены, чтобы проложить водопроводные трубы.

Да даже для того, чтобы просто повесить шкаф или какую-либо полку, перевесить картину или настенные часы — в любом случае надо сверлить отверстия в стене.

При этом важно не попасть сверлом в провода в стене – этим можно серьезно повредить как саму проводку, так и инструмент, не говоря уже о здоровье. Чтобы этого не случилось, необходимо знать схему разводки электропроводки в доме

Почему нужен детектор проводов?

Если схемы нет, то узнать, как и где расположены провода, дабы не наткнуться на них во время работы, поможет детектор скрытой проводки.

С помощью него можно достаточно точно определить, где в стене находятся провода. Детекторы, которые продаются в магазине, бюджетными назвать никак нельзя.

В данном случае есть альтернативный вариант — можно сделать простой детектор скрытой проводки своими руками. Его изготовление не отнимет много времени или сил, и в то же время поможет сохранить бюджет, а также не повредить провода в стене.

Конструкция детектора

Основой для изготовления этого девайса, как и любого другого электронного изделия, является принципиальная схема. Прежде чем сделать детектор для скрытой проводки своими руками, разобремся в схеме данного устройства.

На просторах интернета можно встретить большое количество всевозможных схем. Представленная ниже схема отличается простотой, что в свою очередь делает изготовление устройства более легким и экономически выгодным.

Малое количество компонентов не всегда означает плохую работу устройства. Скорее наоборот, ведь все мы знаем, чем проще механизм – тем он надежнее. В нашем случае отсутствие большого количества компонентов поможет избежать трудностей в изготовлении, а также последующей настройки девайса.

Требуемые компоненты

• Для сборки устройства нам понадобятся:
• батарея «крона» с клеммником;
• резистор сопротивлением 1 кОм;
• двухконтактная кнопка;
• светодиод любого цвета;
• 3 биполярных транзистора BC547 (или его аналоги);
• медная проволока небольшого сечения;
• макетная плата, электропаяльник, припой.

Как работает искатель скрытой проводки

Как же работает индикатор электропроводки? Принцип очень прост, и будет понятен даже тем, кто не сильно разбирается в радиоэлектронике.  Все провода под напряжением окружены электромагнитным полем. Чем ближе к проводу – тем это поле сильнее.

Когда антенна детектора скрытой проводки попадает в это поле, в ней появляется очень слабый ток. Соответственно, чем ближе антенна к проводу, тем большая сила тока в ней возникает.

Антенна присоединена к базе биполярного транзистора, и, по сути, является источником управляющего тока. Чем больше управляющий ток – тем больше пропускает через себя биполярный транзистор.

В свою очередь, ток с транзистора идет на светодиод. Несколько транзисторов необходимо, чтобы силы тока хватило на питание светодиода. Получается, чем ближе будет антенна к проводу под напряжением – тем ярче загорается светодиод.

Ниже представлено видео, в котором наглядно показано, как сделать детектор скрытой проводки своими руками.  Хотелось бы отметить некоторые моменты, которые повторять за автором видео не желательно.

Батарею питания лучше присоединять к плате через диэлектрик, причем, только после всех работ, связанных с пайкой. Для связи удаленных друг от друга элементов лучше использовать перемычки, а не наплавлять припоем. Также не забывайте обезжирить все контакты перед пайкой – так будет надежнее и долговечнее.

Оцените запись

Признаки и типы неисправностей – 3 класса поломок

В большинстве случаев неисправности с проводами возникают в результате неправильного монтажа, повреждения изоляции, нарушения целостности элементов цепи или слишком высокой нагрузки на нее, а также обрыва проводов.

Неправильный монтаж может в дальнейшем привести к неисправностям в проводке

Определить поломку удается по следующим признакам:

• отсутствие нуля или фазы;
• одновременное отсутствие и фазы, и нуля;
• появление искр;
• короткие замыкания;
• регулярные срабатывания защитных автоматических устройств.

Зачастую поломки образуются в местах, где провода подсоединяются к розеткам, распределительным коробкам, а также на участках подключения проводов к контактам автоматических приборов электрощита и выключателей освещения. Такие поломки относятся к первому классу неисправностей. Вместе они составляют больше половины всех случаев проблем с электрической сетью. В таких случаях найти неисправную проводку в стене достаточно просто, так как неисправный участок, скорее всего, расположен вблизи розеток или выключателей.

Второй класс поломок включает в себя проблемы со скрытой проводкой. Они становятся результатами монтажных работ во время ремонта, когда мастера вынуждены нарушать целостность бетонных конструкций. К примеру, зачастую провода повреждаются при вкручивании в них шурупа или сверления дрелью. Все эти случаи часто приводят к короткому замыканию в стене. Такие проблемы с электрической сетью могут проявиться гораздо позже, уже после окончания ремонтных работ. К примеру, нарушение целостности изоляции проводов дает о себе знать через несколько месяцев после контакта с прибором или шурупом.

К третьему классу неисправностей относятся обрывы проводки, возникающие в стене без прямого вмешательства сторонних приборов или предметов. Такие явления считаются крайне редкими и служат результатом износа алюминиевых проводов или слишком больших нагрузок на сеть. В подобных случаях найти обрыв электрического провода в стене без применения специальных приборов достаточно проблематично.

Короткие замыкания — один из признаков неисправности

Самое «безобидное» последствие обрыва электропроводов – отсутствие тока на определенном участке цепи. Гораздо опаснее искрение и короткое замыкание. Нередко это приводит к воспламенению предметов интерьера и потери недвижимости жильцами.

Правильная схема эл. проводки

Если прокладкой электропроводки в доме занимались профессионалы, то, зная правила прокладки электрокабелей, можно выяснить предположительное расположение электросети. Закладывать провода и кабели, согласно правилам, не дозволяется по диагоналям.

Можно это делать лишь вертикально (перпендикулярно полу) либо горизонтально (параллельно полу). Нормами установлены также минимальные расстояния между штробами и элементами строительных конструкций (потолком, дверьми и др.). Обычно это 15 см от потолка или поверхности пола.

Над выключателями, розетками, идущие к ним провода идут вверх

Если «танцевать от печки» (распредкоробки), двигаясь линейно под углами 180 и 90 градусов, с большой вероятностью можно вычислить примерное расположение проводов. Но применить для точного местоопределения другой способ придётся. Прикидка положения сети по «правильной схеме» поможет сэкономить время поиска.

Детектор скрытой проводки

Это устройство напрямую предназначено для обнаружения скрытой в стене проводки. Детекторы по принципу работы могут быть электростатическими, электромагнитными и комбинированными. Первые довольно просты в работе и недорого стоят. Они позволяют обнаружить скрытую проводку и оборванные провода, которые остаются под напряжением. Однако при высокой влажности в помещении они дают ложные срабатывания.

Электромагнитные детекторы позволяют очень точно определить кабель в стене. Однако для этого нужно подать нагрузку на фазу минимум 1 кВт — для современной бытовой техники это не составит особого труда. Естественно без напряжения в сети отыскать кабель не получится.

Комбинированные же устройства совмещают в себе электромагнитный, электростатический и металлопоиск. По сути это ручной металлоискатель, который позволяет найти провод разными способами, и даже при отсутствии напряжения в сети. Максимальная глубина обнаружения большинства устройств составляет 7 — 8 см, чего вполне достаточно для проводки в квартире. Дополнительно может видеть арматуру в стенах и другие металлы. Детектор ADA instruments Wall Scanner 80 является ярким представителем «сыщиков» для проводки, позволяющим определить кабель на глубине до 5 см.

Особенности восстановления медных и алюминиевых проводников

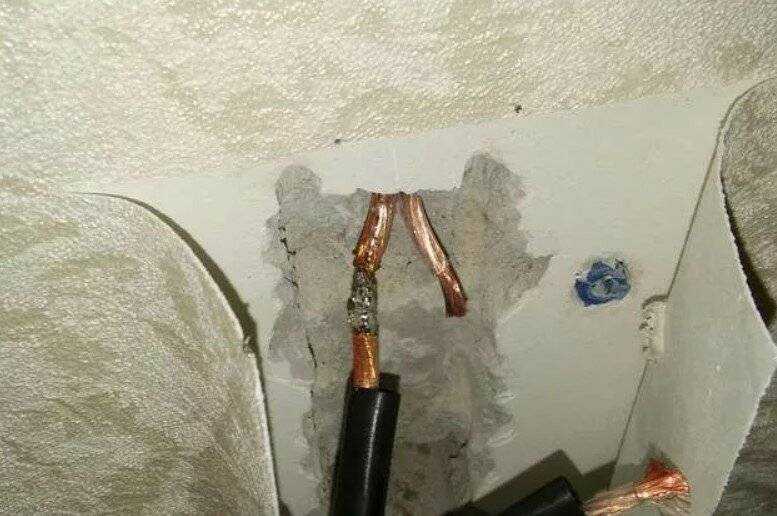

Поврежденный медный провод лучше всего запаять. Для этой операции потребуется ремонтная перемычка, в качестве которой можно использовать кусок такого же кабеля. Процедуру пайки нужно выполнять таким образом:

• Надеть на жилу порванного провода термоусадку или прочную пластиковую трубку.
• Края перемычки скрутить вместе ремонтируемыми проводниками.
• Пропаять место соединения.
• Плотно наложить на отремонтированный участок несколько слоев изоленты.
• Сдвинуть термоусадку (пластиковую трубку) на место соединения, чтобы обеспечить его дополнительную защиту. Оно должно быть герметичным, чтобы в случае намокания стена не начала пропускать через себя ток.

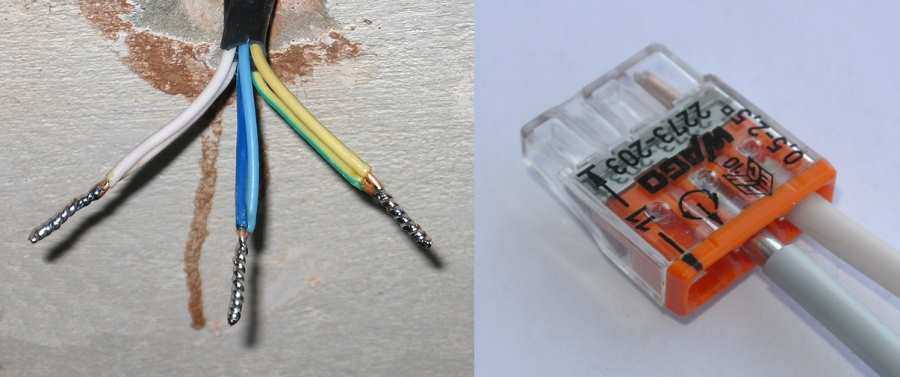

Алюминиевые кабели в стене проще всего соединять с помощью клеммы WAGO – это быстрый и надежный метод. Затем место соединения нужно замотать несколькими слоями изоляционной ленты и, если есть возможность, нанести на него слой герметика.

Еще найти место обрыва провода можно с помощью индикаторной отвертки активного действия (с батарейкой). Пример на видео:

4 Самостоятельный ремонт – 10 последовательных шагов

Выполнив поиск неисправной электрической проводки в стене, следует попытаться устранить поломку. Если проблема кроется в новых проводах, то их нужно соединить в месте обрыва. Для этого действуйте по такому алгоритму:

1. 1. отключите фазный проводник от подачи тока;
2. 2. снимите штукатурку на 5 см справа и 5 см слева от участка, в котором проводка обрывается;
3. 3. разведите концы аварийного провода в стороны;
4. 4. просверлите в стене отверстие под коробку для распределения;
5. 5. отверстие отметьте корончатой насадкой перфоратора;
6. 6. сделайте лунку долотом;
7. 7. поместите коробку в лунку, закрепите ее алебастром и заведите к ней провода;
8. 8. если есть запас проводов, их концы соедините между собой и заизолируйте;
9. 9. проверьте подключение;
10. 10. если все работает, закройте коробку для распределения крышкой, заштукатурьте стены и восстановите отделку.

Для ремонта неисправной электрической проводки в стене придется снять штукатурку

В определенных случаях участок проводки нужно заменить полностью. Для этого провода протягиваются при помощи специального устройства для протягивания. Ремонт неисправного нулевого провода не сильно отличается от ремонта проблемной фазы. Для этого нулевой провод отключается от шины и подключается к фазному проводу. После этого провода подключаются к распределительной коробке, а стена восстанавливается.

Причины возникновения неисправностей

При соблюдении правил эксплуатации электрокоммуникаций, они могут исправно служить в течение десятков лет. Но на практике довольно часто встречаются повреждения электросетей, которые могут быть вызваны разными причинами.

К таким факторам относятся:

• Долговременная эксплуатация кабеля. Проводка может безукоризненно функционировать в течение многих лет, однако после определенного временного лимита она начинает разрушаться. В этом случае в сети рассыпаются скрутки и проявляются утечки, которые регулярно выбивают УЗО (его отсутствие сказывается на усилении утечек). Рано или поздно такие нарушения приводят к перебоям, а затем и к полному прекращению подачи электротока.
• Механическое повреждение. Не зная схемы прокладки электросетей, при высверливании отверстий и забивании гвоздей в стене легко можно задеть провод, вызвав его обрыв, а иногда и короткое замыкание. Порой незначительное механическое повреждение дает отложенный эффект: в этом случае целостность жилы может нарушиться не мгновенно, а спустя несколько месяцев или даже год.
• Бракованный провод или некачественно выполненный электромонтаж. Поврежденные кабели имеют тенденцию к постоянному нагреву, что может привести к фатальным последствиям. После внезапного скачка напряжения такие жилы могут оборваться.
• Некорректное использование переходников. Сбои в работе электропроводки могут быть вызваны неправильной эксплуатацией удлинителей или тройников. Это может случиться, если к устройству подключается несколько высоко-мощных бытовых агрегатов, например, стиральная и посудомоечная машины.

При некорректном применении переходника кабели, которые идут от него, подвергаются перегреванию и повышенной нагрузке, что может привести к расплавлению изоляции.

Во всех случаях необходимо выявить место повреждения кабеля, чтобы незамедлительно устранить повреждения.

Исследуем электросеть в помещении

Просто так вдруг кабели не могут выйти из строя. Для этого всегда найдется причина:

• сверление дыр в стене;
• некачественная установка проводки на этапе строительных работ;
• проведенный ранее неправильный ремонт электросетей.

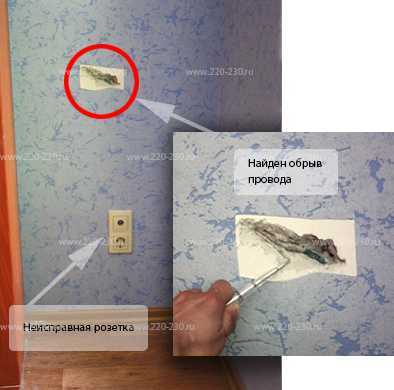

Если на том месте, где неисправна сеть, виден гвоздь, на котором висит картина, например, – вот и причина неисправности. Но простое удаление гвоздя из отверстия, естественно, уже не спасет кабели. Их, вероятно, придется заменять на новые. Об этом чуть позже.

Гвоздь, на котором висит картина, может стать причиной обрыва проводки в стене. Но его извлечение не спасет ситуацию

А пока – будем искать поврежденные проводники. С электросетью проблема, если в какой-то из розеток в помещении нет напряжения, или оно низкое (вы подключаете к ней бытовую технику, а она не функционирует, при этом сомнений в работоспособности питающего провода и самой быттехники нет), не работает освещение в комнате или во всей квартире. Найти не составит труда.

Сначала надо обнаружить все части электросистемы, которые перестали действовать:

Проверьте, есть ли напряжение в каждой розетке дома. С помощью мультиметра быстро и просто понять, какие розетки работают, какие – нет;

Мультимер идеально подходит для бытового использования. С его помощью легко проверить, есть ли напряжение в розетках или нет

Важно: мультиметр стоит от 500 до 3 тысяч рублей. Как у профессионалов, так и в бытовом использовании популярны товары таких фирм-производителей, как: «Хама», «Мастер», Gembird. Везде ли работает освещение? Проверьте все потолочные и настенные светильники в доме

Найдите те, что не действуют из-за проблем с проводкой, а не потому, что в них лампочка перегорела

Везде ли работает освещение? Проверьте все потолочные и настенные светильники в доме. Найдите те, что не действуют из-за проблем с проводкой, а не потому, что в них лампочка перегорела.

Теперь нужно отыскать конкретный поврежденный участок, а именно, где он расположен: между включателем и розеткой, между двумя соседними выключателями или розетками. Как найти обрыв в скрытой проводке? В данном случае используют мультиметр. Его последовательно подключают к розеткам и включателям, отмечая те, что не выдают напряжения.

Если в помещении не работает освещение, то обрыв проводки мог произойти на участке между коробкой (местом соединения проводников) и выключателем, между выключателем и осветителем. Чтобы найти точное место, нужен индикатор напряжения, который покажет фазы.

Важно: индикатор напряжения можно приобрести в среднем за 300 рублей. Хорошая продукция у фирм: «МАСТАК», «ДжиТиСи», «Ресанта», «Люкс-Тулс». Оборудование по виду напоминает прямую отвертку

На конце – сигнальная лампа. Если фаза есть, то лампочка загорается, если нет – то остается в выключенном состоянии

Оборудование по виду напоминает прямую отвертку. На конце – сигнальная лампа. Если фаза есть, то лампочка загорается, если нет – то остается в выключенном состоянии.

Индикатор напряжения на конце имеет сигнальную лампочку. Если напряжение в розетке или выключателе есть, лампочка “подаст сигнал”

Снимите декоративную крышку с выключателя и с помощью индикатора проверьте, есть ли фаза в контактах. Обследование необходимо проводить, когда светильник выключен! Если индикатор не определяет наличие фазы, значит провод неисправен где-то между коробкой проводов и самим выключателем.

Фаза «показалась» при выключенном светильнике? Включите его и еще раз проверьте контакты индикатором. Теперь фазы нет? Тогда провода неисправны на участке от коробки соединений до осветительного прибора.

Если фазы в выключателе нет совсем, проверьте индикатором напряжения светильник. Прибор нужно вставить в патрон на место лампочки. Фаза обнаружена? Значит, ее в процессе монтажа перепутали с нулем. Это нарушение правил эксплуатации электрической сети. Нужно менять систему в обязательном порядке.

Действия при обрыве открытой электропроводки

Довольно часто обрыв проводки в стене случается не только в скрытых, но и в открытых линиях. Для выполнения поиска потребуются следующие инструменты:

• Тестер, определяющий напряжение, индикаторная отвертка.
• Обычная отвертка, пассатижи, нож. Все рукоятки должны иметь надежную изоляцию.
• Изоляционные материалы.

Как определить обрыв в открытой проводке:

• Определяется вид провода, который поврежден. Обрыв может быть у фазного или нулевого проводника. Эта операция выполняется с помощью индикаторной отвертки. Если фаза обнаруживается в рабочем состоянии, значит обрыв электропроводки произошел в нулевой жиле.
• В открытой проводке обрыв определяется легко. Необходимо отключить напряжение и сделать основную насечку на изоляции провода, расположенного возле распределительной коробки. Это нужно для подключения к жиле.
• Далее через 1 метр изоляция вновь надрезается, после чего на этом участке измеряется сопротивление. Если его значение в норме, значит разрыв находится в другом месте.
• После этого последовательно выполняются другие насечки с таким же интервалом и проводятся замеры сопротивления. Действия выполняются до тех пор, пока сопротивление не исчезнет, что и будет указывать на наличие обрыва в очередном метровом промежутке.
• Затем надрезы делаются на самом поврежденном участке, но уже с меньшими расстояниями между собой. Постепенно тестер точно укажет на точное место обрыва.
• После того как устраняется обнаруженное повреждение, все насечки и надрезы, которые более не нужны, изолируются.

Порядок действий при поиске

Для поиска обрыва понадобятся:

• Индикаторная отвертка;

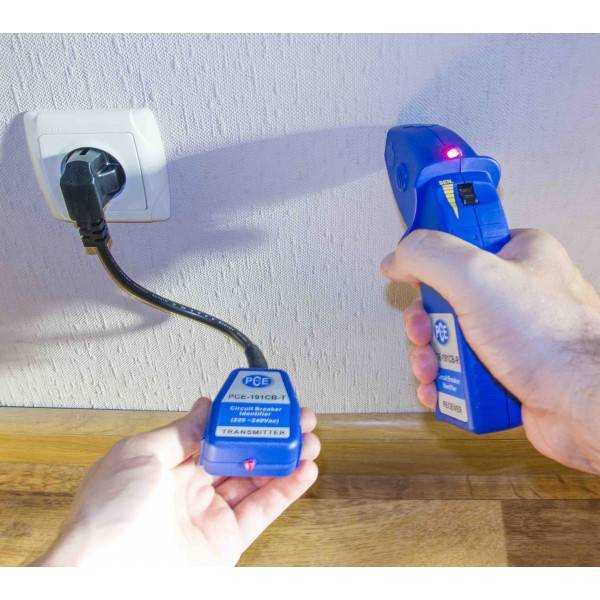

• Трассоискатель или другое устройство для поиска обрыва скрытой проводки в стене;
• Отвертка;
• Мультиметр;
• Пассатижи;
• Нож с изолированной рукоятью;
• Изолента.

В первую очередь нужно определить аварийную группу подключения. Если у вас есть план проводки, ничего сложного в этом нет. Если на поврежденной розетке есть фаза, то включая-выключая автоматы, можно найти искомый провод. Наличие фазы проверяется индикатором. Группу подключения, в которой выявлена проблема, следует полностью отсоединить от автомата, отключая все жилы кабеля.

После этого нужно последовательно прозвонить все соединения, начиная от кабеля в щите до обнаружения места, где розетки соединены одной жилой. Если есть доступ к распределительным коробкам, их нужно вскрыть. Если внутри неполадок нет, производится прозвон поврежденной жилы от соединения.

Если коробки недоступны или разводка выполнена без них, нужно снимать розетки по всей длине поврежденного участка и прозванивать через них. Чаще всего проблемы возникают в первой розетке, так как на нее приходится максимальная нагрузка. Если повреждение так и не обнаружено, значит оно находится внутри стены.
