Детекторы для поиска скрытой проводки

Для обесточенной проводки

Все вышеприведенные устройства могут обнаружить только проводку под напряжением. Если по какой либо причине проводка обесточена, то обнаружить ее они не смогут. Эта конструкция, по сути, является металлодетектором, а значит, способна обнаружить и обесточенные провода и кабели.

Сердцем искателя служит специализированная микросхема TDA0161, которая, кстати, используется в промышленных металлоискателях и металлодетекторах. При появлении вблизи катушки L1 металла, микросхема срабатывает и подает напряжение на вывод 6. Сигнал усиливается транзисторным ключом Т1, который зажигает светодиод LED1 и запускает электромагнитный зуммер SP. Чувствительность прибора регулируется переменным резистором R2.  Удобство использования такой микросхемы состоит в том, что в отличие от классических схем эта конструкция во время поиска «молчит» а не издает надоедливый писк.

Прибор питается от батареи мобильного телефона, вместо КТ315Б можно использовать любой маломощный кремниевый транзистор соответствующей структуры. В качестве SP используется электромагнитный зуммер НСМ или аналогичный. Катушка L1 бескаркасная, наматывается обмоточным проводом диаметром 0.5 мм. Количество витков — 140-150. Диаметр катушки 5-6 см.

Пассивные детекторы (приемники излучения)

Такие детекторы проводки реагируют на электрическое или магнитное поле провода. Они нечувствительны к обесточенной проводке. Также бесполезно искать с их помощью проводку с постоянным током.

Электростатический сканер

Реагирует на электрическое поле, создаваемое проводником с током. Прибор обнаруживает переменное электрическое поле, создаваемое рядом с проводником электросети. Такой сканер не сможет обнаружить проводку, если она не под напряжением.

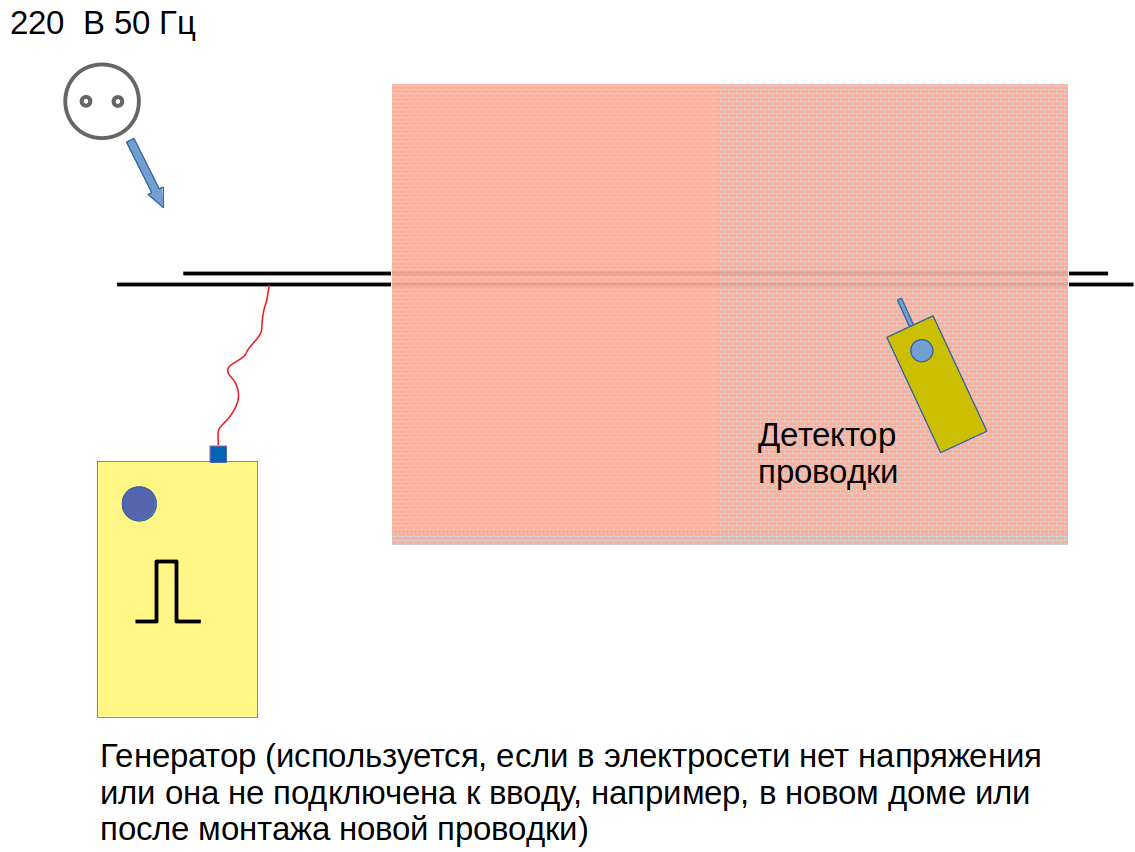

Напряжение можно подавать от маломощного генератора импульсов. Сканером обследуют место предполагаемой трассы и его нужно подвести к месту, где сигнал имеет наибольшую силу. Индикаторы сигнала бывают разными. Это может быть светодиод, зуммер (“пищалка”), ЖКИ-дисплей. Такой прибор определяет проводку на расстоянии до 10 … 15 см, что вполне достаточно для стен. Это самый дешевый вид сканеров.

Электромагнитный сканер

Реагирует на переменное магнитное поле от провода с током. Как и предыдущий детектор, он обнаруживает проводку только в том случае, если она находится под напряжением. Чувствительность этого сканера примерно такая же, как у электростатического. Цена обеих видов приборов примерно одинаковая. Такие искатели скрытой проводки хорошо подойдут для домашних ремонтов непрофессионалам.

Разница между детекторами

В электростатическом искателе чувствительным элементом является небольшой штырь, в котором переменным электрическим полем наводится напряжение. В электромагнитном приборе – используется катушка. Переменное магнитное поле наводит в ней ток. Поскольку сигналы получается слишком слабыми для непосредственного отображения, то они дополнительно усиливаются электронным усилителем.

В принципе, оба детектора действуют, как радиоприемник. Поскольку частота переменного тока слишком мала, то чувствительности такого детектора хватает только на очень маленькое расстояние от провода. Но вполне достаточного для целей поиска проводов в стенах небольшой толщины, не экранированных металлической сеткой, листами и другими проводящими препятствиями.

Если проводка идет в металлических трубах, то обнаружить ее таким детекторами будет невозможно. Штукатурка или дерево никаких преград электрическому или магнитном полю практически не представляют.

Мнение эксперта
Торсунов Павел Максимович

В сети есть схемы для самодельной сборки простых детекторов проводки, но они потребуют некоторых знаний и навыков для изготовления. Хотя это наиболее дешевый вариант, но подойдет он далеко не каждому. Люди, для которых время – деньги, предпочтут купить готовый.

Малогабаритный металлодетектор

Детектор предназначен для поиска скрытой проводки, арматуры и других металлических предметов.

Основное отличие от предыдущих моделей, не требуется самому наматывать катушки индуктивности. Вместо них используется обмотка реле. В основе работы искателя лежит задача выделения разностной частоты двух генераторов, когда при приближении к металлическому предмету один генератор для поиска (LC) изменяет свою частоту колебаний.

В состав металлоискателя входят LC и RC-генераторы, буферный каскад, смеситель, компаратор и выходной каскад.

Частоты RC и LC-генераторов подбираются примерно одинаковыми, тогда, пройдя через смеситель, на выходе будет уже три частоты. Третья равна разности частот RC и LC-контуров.

С выходного элемента меандр через емкость С5 поступает на телефон, у которого сопротивление должно быть примерно 0,1 КОм. Так как емкость и активное сопротивление телефона образуют диффенцирующую RC цепочку, то на подъеме и спаде меандра будет образовываться импульс. В результате человек услышит щелчки с частотой в два раза превышающую разностную.

Обнаружение скрытой проводки будет выявляться по изменению частоты звука. Катушка берется из реле РЭС 9, при этом подвижные элементы удаляются. Так как реле содержит 2 катушки с различными сердечниками, общие выводы обмоток надо соединить с емкостью С1, а сердечник и корпус переменного сопротивления, — с общей шиной.

В качестве печатной платы используется двусторонний фольгированный гетинакс или стеклотекстолит. Детали искателя следует размещать на одной стороне, вторую сторону вытравливать не надо, ее нужно соединить с общей шиной прибора.

На второй стороне закрепляется батарея, катушка индуктивности из реле.

Плата устанавливается в любой неметаллический корпус, где крепится разъем для телефона. Наладка металлоискателя начинается с подгонки частоты LC-генератора подбором емкости С1. Частота должна находиться в диапазоне 60-90 кГц.

Затем меняем емкость конденсатора С2 до тех пор, пока в телефоне не появится звук. При регулировке сопротивления в разные стороны звук должен изменяться.

Популярные модели

Безоговорочно утверждать, какой из индикаторов скрытой электропроводки является лучшим, весьма трудно. На выбор влияет множество факторов, начиная от цели применения, оканчивая производителем и ценой. Обзор нескольких моделей дает представление о том, какие индикаторы скрытой проводки пользуются наибольшим спросом.

Интерскол ЭД-0,2

Интерскол ЭД-0,2

Интерскол ЭД-0,2 (Рис. 9) — бюджетный вариант индикатора скрытой проводки, предназначенный для поиска обесточенных проводов и металлических крепежных элементов в деревянных конструкциях. Для индикации результата используется световая и звуковая сигнализация. Обнаруживая кабеля на глубине до 20 мм, прибор дает погрешность в 3 мм. Не требует калибровки, управляется при помощи всего одной кнопки.

Цена от 500 до 1000 рублей.*

При выборе индикатора скрытой проводки желательно отдавать предпочтение известным производителям, чья спецификация акцентируется на выпуске данных приборов.

DEFORT DMM-20D

DEFORT DMM-20D

С помощью четырехрежимного мультитестера DEFORT DMM-20D (Рис. 10) можно искать находящийся в стене кабель, который находится под напряжением. Кроме того, прибор служит для выявления деревянных опор, металлических элементов и пустот. Устройство обеспечивает идеальные условия для работ связанных со сверлением отверстий и монтажом навесного оборудования. Результаты поиска выводятся на дисплей и сопровождаются звуковым сигналом. Глубина обнаружения электропроводки — до 50 мм. При простаивании без манипуляций с управлением прибор самостоятельно отключается, что благотворно сказывается на ресурсе элементов питания.

Цена от 800 до 1200 рублей.*

KWB 0116-20

KWB 0116-20

Индикатор KWB 0116-20 (Рис. 11) применяется при поиске спрятанных в стенах подключенных и обесточенных проводов. Прибор различает деревянные перекрытия, дает информацию об арматуре железобетонных стен. Устройство обнаруживает запитанную проводку на расстоянии до 38 мм. Устройство снабжено интеллектуальной системой калибровки, позволяющей получать результаты с большой точностью. Для управления сканером используется всего одна кнопка, что сводит эксплуатацию к максимальной простоте.

Недостаток: Откалиброванное устройство не рекомендуется отдалять от стены, которая подвергается исследованию.

Цена 1600–1800 рублей.*

ADA Wall Scanner 80 А00466

ADA Wall Scanner 80 А00466

Прибор для определения скрытой проводки ADA Wall Scanner 80 А00466 (Рис.12) обеспечивает поиск находящихся под напряжением проводов, также предназначен для обнаружения деревянных перекрытий, черных и цветных металлов. Профессиональное устройство заключено в ударопрочный корпус, предохраняющий внутренние элементы от механических повреждений. Помимо ЖК-дисплея, на который выводятся результаты сканирования, в детекторе присутствует звуковая и световая сигнализация. Сканер, обнаруживающий проводку на глубине до 50 мм, прост в эксплуатации, содержит минимальное количество элементов управления. Визуализация режимов и результатов поиска производится с помощью доступных пониманию пиктограмм.

Цена девайса колеблется в пределах 2700–3000 рублей.*

Самый лучший детектор для поиска проходящих в стене проводов окажется бесполезным в неумелых руках. Поэтому для эффектного применения прибора необходимо обзавестись минимальными знаниями электротехники или воспользоваться услугами специалиста.

*Цены актуальны на октябрь 2019 г.

Сводная таблица технических характеристик сканеров проводки

Для наглядности я подобрал те рабочие характеристики, которые более важны при эксплуатации домашнему мастеру и свел их в таблицу.

Понимаю, что на выбор еще влияет стоимость прибора и условия его приобретения. Однако, цена — величина меняющаяся. Ее можно узнать, если ввести в Гугл или Яндекс название прибора и слово купить.

Поисковая машина подберет вам множество вариантов, из которых вы сможете выбрать оптимальный вариант.

Марка детектора скрытой проводки	BOн3 SCH GMS 120 Professional	MASTECH MS6906	UNI-T UT387B	Дятел Е121	Детектор скрытой проводки Floureon	Skil detector 550	ADA Wall Scanner 80
Масса, кг	0,27			0,25		0,195	0,12
Обнаруживает материалы	Дерево, металл, проводка	Дерево, металл, проводка	Дерево, металл, проводка		Дерево, металл, проводка	Металл, проводка	Дерево, металл, проводка
Калибровка	Авто	Ручная	Авто		Ручная	Авто	Авто
Глубина поиска металла, см	12	3-5	8		7,6	8,0	8,0
Глубина поиска проводки, см	5	До 7,5	8		7,6	5,0	5,0
Глубина поиска цв. металла, см	8		8		7,6	6,0	6,0
Глубина поиска дерева, см	3,8	3-5	2		3,8		2,0
Макс. глубина поиска, см	12
Питание	Батарея 9 В	Батарея 9 В	Батарея 9 В	Батарея 9 В	Батарея 9 В	Батарея 9 В	Батарея 9 В

Сводная таблица рабочих характеристик имеет не заполненные ячейки. Просто я все данные брал из технических паспортов, опубликованных производителями, а какие-то параметры не нашел.

Если у вас имеются такие приборы, то можете дополнить эти сведения через раздел комментариев.

Вообще, собирая информацию с сайтов производителей, я заметил одну странную особенность: ни один завод не дает 100% гарантии на точность определения конечного результата.

Даже Бош в своем паспорте специально оговаривает, что на точности работы прибора сказывается много сопутствующих факторов, которые необходимо учитывать на месте измерения.

К ним относятся:

• сильные магнитные и электрические поля;
• наличие посторонних металлических предметов разных размеров;
• влажность стены и ее токопроводящие свойства;
• проложенные поблизости другие скрытые провода;
• наводки напряжения;
• другие случайные явления.

Поэтому следует дополнительно в обязательном порядке смотреть проектную и исполнительную строительную документацию, сверяться с ней при работе. Вот только выполнить эти рекомендации Boch на практике для нас бывает весьма сложно. Нам остается учесть все эти факторы, хорошо изучить и выполнять требования инструкции по калибровке и замеру детектором, учитывать возможность его ошибки.

Кстати, проводившиеся тесты измерения одной и той же стены со спрятанной проводкой разными детекторами показали немного отличающиеся результаты.

Отдельные личности задаются вопросом, как можно воровать электричество и как обмануть детектор скрытой проводки, когда Энергонадзор станет проверять их хозяйство. Хочу сразу предупредить, что это очень плохая затея, которая практически сразу обречена на провал. Опытный мастер, да еще сильно материально заинтересованный, легко решает такие задачи.

В целом же приборы для поиска скрытой проводки значительно облегчают деятельность домашнего, да и профессионального электрика. К их результатам следует подходить творчески, учитывая, что чем больше нагрузка на проводку, тем меньшую ошибку сканер может допустить.

Основным недостатком их конструкции является то, что при возникновении неисправности производитель рекомендует отказаться от ремонта и советует просто приобрести другой прибор. Это тоже надо учитывать при покупке. Напоминаю, что сейчас вам удобно поделиться своим опытом эксплуатации таких детекторов с другими читателями сайта в разделе комментариев. Он будет полезен многим людям.

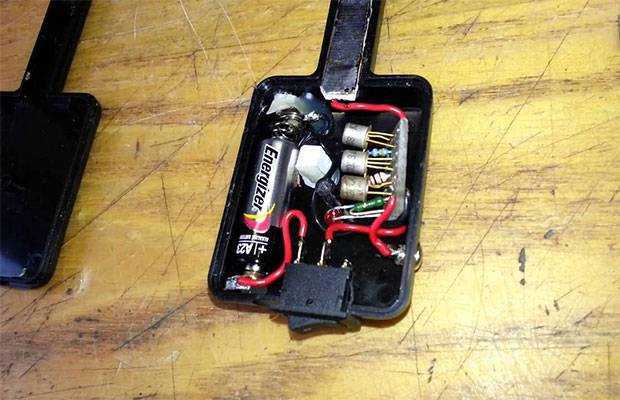

Детектор на трех транзисторах

Прибор для обнаружения проводки изготавливается на основе трех транзисторов, два биполярных КП315Б и один полевой КП103Д. На КП315Б собирается мультивибратор, а на КП103Д электронный ключ. Принципиальная схема детектора скрытых проводов была разработана А. Борисовым.

Принцип действия тот же, что и во втором варианте, только вместо телефона используется мультивибратор со световой индикацией. При включении детектора и при отсутствии наводки на антенном щупе светодиод не горит. При появлении излучения в районе щупа полевой транзистор закрывается, тем самым запускает мультивибратор и светодиод начинает мерцать, сообщая о наличии электропроводки.

Используемые детали в соответствии со схемой, кнопочный выключатель –КМ-1, источник питания – любая батарея или аккумулятор напряжением 6-9 вольт.

В качестве корпуса искателя можно использовать пластмассовую мыльницу или школьный пенал. Частоту мигания светодиода можно отрегулировать изменением характеристик мультивибратора, меняя номиналы сопротивлений R3, R5 или конденсаторов С1, С2.

Схемы для сборки своими руками

Далее приведены три простых схемы детекторов проводов, которые смогут собрать даже начинающие радиолюбители.

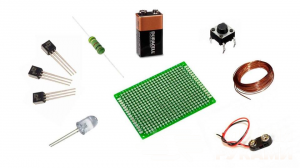

Требуемые компоненты

• Для сборки устройства нам понадобятся:
• батарея «крона» с клеммником;
• резистор сопротивлением 1 кОм;
• двухконтактная кнопка;
• светодиод любого цвета;
• 3 биполярных транзистора BC547 (или его аналоги);
• медная проволока небольшого сечения;
• макетная плата, электропаяльник, припой.

Со звуковой индикацией

Такой прибор можно собрать, используя резистор, предохраняющий от наведенного напряжения, и медный провод длиной 50-150 мм, используемый в роли антенны. Направив последнюю на место нахождения проводки, пользователь услышит треск. Для регуляции уровня звука пьезоэлемент подсоединяют по модели моста.

Звуковая индикация в сочетании со световой

От предыдущей отличается наличием светодиода (нужно выбирать элемент без ограничителя сопротивления). Резисторный номинал требуется не менее 50 Мом.

На полевом транзисторе (первая схема)

Такие транзисторы широко используются в детекторах, благодаря восприимчивости к электрополю. Индуктивную катушку крепят на сердечник (его диаметр – 3 мм) с помощью провода в 0,3-0,5 мм. Число витков привязано к сечению провода (от 20 до 50; чем толще, тем больше витков).

На полевом транзисторе (вторая схема)

Используется  высокочувствительный транзистор серии КП103. При открытии затвора в месте обнаружения проводки сопротивление падает и тянет за собой остальные транзисторные элементы, светодиод загорается. Компактный прибор можно собрать даже в маркерном корпусе. Через дырочку сверху монтируют антенну длиной 50-100 мм.

Металлоискатель

Конструкция включает в себя детектор, индикаторные элементы и генератор частот (100 кГц), две катушки которого (число витков – 120 и 50) мотаются на сердечник из феррита проводом в 0,35 мм. Настройку производят вне досягаемости металлических объектов. Работают с резисторами подстройки для снижения яркости и эффекта угасания. Затем настраивают восприимчивость, используя металлический предмет и пару резисторных элементов.

С регулируемой чувствительностью

Внизу, на картинке 6, представлена схема детектора, в котором возможно регулировать чувствительность.

Обозначение деталей:

• Т — КП103;
• R1 — 2,0 кОм;
• R2 — 2,0 кОм (для максимальной громкости возможен подбор);
• R3 — 1,0 МОм;
• HL — АЛ107БЛ (возможна замена на аналог);
• С1 — 5,0 мкФ;
• С2 — 20,0 мкФ;
• SP — динамик, сопротивление которого находится в пределах от 30 до 60 Ом;
• L — состоит из 20-50 витков провода с диаметром 0,3-0,5 мм на каркасе 3 мм (или без каркаса).

Сигнализатор проводки без батареек

Прибор, питающийся от сети, можно сделать, используя высокоемкий конденсатор, который заряжают от сети. После зарядки напряжение этого элемента находится в диапазоне 6-10 Вт. Цифра не коррелирует с восприимчивостью, но чем она больше, тем ярче светит диод.

Детектор на микроконтроллере

Используя контроллер, можно сделать электромагнитный детектор с пьезоизлучателем (он издает треск при обнаружении проводки) или лампой со светодиодами. Поскольку детектор реагирует только на определенную частоту (50 Гц), ошибочные срабатывания такого устройства невозможны.

Искателя обрыва

Следующая картинка поможет в сборке такого устройства.

Схема искателя разрыва скрытой проводки

Устройство позволит не только находить кабеля, а также и нарушения в них.

С использованием Ардуино

Сборка прибора с использованием 2 транзисторов. Интересно! Ардуино — название (торговое) программных и аппаратных средств для сбора несложных автоматических систем. Программная составляющая: оболочка для написания программ, аппаратная (печатные платы). Она используется непрофессиональными пользователями.

Профессиональные приборы для поиска

Существует множество методик, позволяющих узнать место прокладки кабелей. Они основаны на использовании приборов, способных детектировать провод без прямого контакта. К ним относятся следующие устройства:

• электромагнитный детектор скрытой проводки;
• индикаторная отвертка;
• металлодетектор;
• мультиметр и полевой транзистор;
• комбинированный детектор.

Электромагнитный детектор скрытой проводки

Электромагнитные детекторы — это профессиональные приборы, выпускаемые для обнаружения проводов. Их работа основана на регистрации переменных электромагнитных полей, идущих от проводника. Данный тип прибора требует, чтобы во время поиска по зондируемому кабелю протекал ток в 5-10 ампер. Это соответствует электрической нагрузке в 1-2 кВт.

Детектор для обнаружения проводов

Электромагнитный прибор для поиска проводки обладает хорошей точностью. Но есть один большой недостаток. Он способен обнаружить провод, если по нему протекает ток. Отыскать таким прибором разрыв цепи не удастся. Соответственно дом должен быть под напряжением, а исследуемая линия не иметь обрыва провода. Детектор такого типа отлично подойдет, если кабель в рабочем состоянии, а вам необходимо сделать отверстие в стене без лишних рисков.

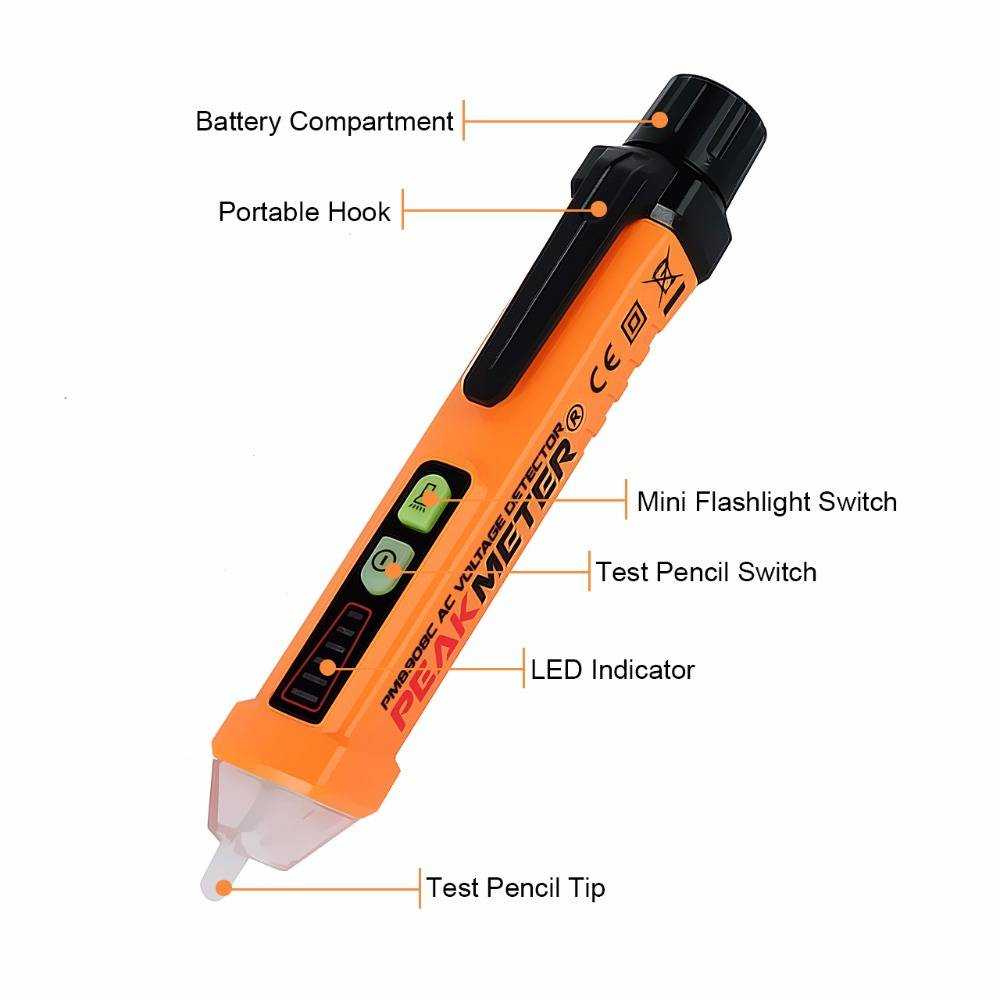

Индикаторная отвертка

Самый дешевый метод обнаружения скрытой проводки. Индикатор стоит порядка 20-30 рублей. Он есть у каждого электромонтажника. Электрики используют его для поиска фазы и нуля. Если прикоснуться индикаторной отверткой к кабелю, она засветится. Дорогие модели способны издавать звуковой сигнал. Независимо от цены, прибор указывает на фазный провод, а на ноль — молчит.

Поиск кабеля с помощью индикаторной отвертки

Транзисторные модификации индикаторных отверток способны светиться без прямого контакта с кабелем. Чувствительность позволяет обнаружить фазный провод на расстоянии до 20 мм. Поэтому, если токоведущая жила находится на незначительной глубине, прибор обнаружит ее

Важно, чтобы провод находился под напряжением, а индикатор был транзисторным

Металлодетектор

Этот прибор часто называют металлоискателем. Он применяется для определения наличия металла в толще земли на глубине около одного метра. Если в стенах нет металлической арматуры, ничего не мешает воспользоваться металлоискателем для поиска проводки.

Применение металлодетектора выигрывает перед другими способами поиска. Для обнаружения провода необязательно, чтобы кабель был под напряжением. Прибор разработан для поиска на больших глубинах, поэтому легко способен найти провод в стене на расстояниях 1-5 см. На такой глубине обычно прокладываются кабеля.

Однако пользоваться металлодетектором в здании с арматурой не получится. Прибор срабатывает на любой металл, а не конкретно на электропроводку. Металлоискатели довольно большие по размеру. Их проблематично хранить в стандартном ящике для инструментов.

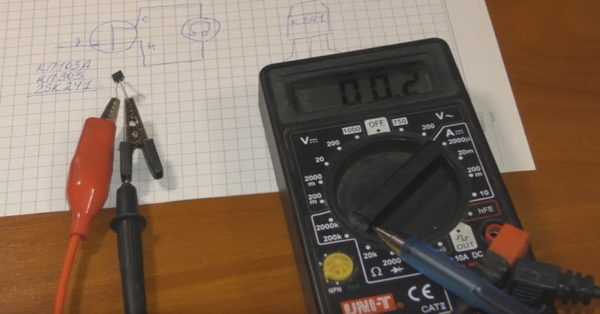

Мультиметр и полевой транзистор

Определение скрытой проводки мультиметром подходит радиолюбителям. Чувствительный элемент для поиска придется спаять своими руками. Помимо измерительного прибора пригодится полевой транзистор. Главное, чтобы его затвор обладал низким напряжением открытия и малой входной емкостью. Например, советские элементы серии КП103 или импортные 2SK241. В качестве прибора допустимо использовать и старый стрелочный тестер.

Мультиметр переводится в режим измерения большого сопротивления. Обычно это диапазоны до 200 ком или 2 Мом. Щупы прибора подключаются к переходу сток-исток. Затвор остается висеть в воздухе. Для повышения чувствительности поиска к нему следует припаять кусочек проволоки. Длина и форма отрезка подбираются опытным путем

Во время сборки устройства необходимо соблюдать осторожность. КП103 — не самые дешевые транзисторы

Они легко повреждаются статическим электричеством

Они легко повреждаются статическим электричеством.

Комбинированный детектор

Комбинированные искатели скрытой проводки — это класс приборов, обладающих несколькими чувствительными элементами. Например, металлоискатель и электромагнитный детектор в одном компактном корпусе. Два типа сенсора, работая одновременно, исключают недостатки и погрешности друг друга.

Комбинированные приборы стоят дороже своих более простых собратьев. Человек, который ищет неисправность сети, может на свое усмотрение включать или выключать тот или иной тип датчика или пользоваться несколькими одновременно. Все зависит от опыта работы с детектором и состояния исследуемой проводки.

1 Самодельный детектор с пьезоэлементом – простыми словами о сложном

Детекторы скрытой проводки подразделяют на приборы низкого и высокого класса. Прибор низкого класса предназначен для поиска электроприборов и проводки, которая находится под напряжением. Детектор высокого класса имеет большую чувствительность и расширенный функционал. Такой прибор служит для определения обрыва скрытой проводки, обнаруживает местоположение проводов без напряжения.

Детектор скрытой проводки можно сделать своими руками из подручных средств, докупив несколько мелких деталей. При конструировании этого прибора учтите, что для определения проводки в стене под напряжением он подойдет. А если вам необходимо высокочастотное оборудование для выявления обрыва и точного местонахождения кабеля до миллиметра, приобретите качественный детектор в магазине.

Детектор скрытой проводки можно сделать самостоятельно

Для сборки прибора вам понадобится следующий набор элементов:

• микросхема К561ЛА7;
• 9 V батарейка Крона;
• коннектор, разъем для батарейки;
• ограничитель тока (резистор) с номинальным сопротивлением 1 МОМ;
• звуковой пьезоэлемент;
• одножильный медный провод или проволока L= 5–15 см;
• проводки для спайки контактов;
• деревянная линейка, коробок из-под блока питания, другая самодельная конструкция для укладки цепи.

Дополнительно для работы вам потребуется паяльник малой мощности до 25 Вт, чтобы не перегреть микросхему; канифоль; припой; кусачки. Перед тем как приступить к сборке, ознакомимся подробнее с основными элементами. Главная деталь, на которой проходит сборка, микросхема советского типа К561ЛА7. Ее можно найти на радиорынке или в старых запасах. Микросхема К561ЛА7 чувствительна к статическому и электромагнитному полю, которые создают электрические приборы и проводники. Уровень тока в системе контролирует резистор, который располагается между интегральной микросхемой и антенной. В качестве антенны применяем одножильный медный провод. Длина этого элемента влияет на чувствительность прибора, подбирается экспериментальным путем.

Еще одна важная деталь сборки – пьезоэлемент. Улавливая электромагнитный сигнал, он создает характерный треск, который сигнализирует о наличии проводки в заданном месте. Не обязательно специально приобретать деталь, достаньте динамик из старого плеера, игрушки (тетриса, тамагочи, часов, звуковой машинки). Вместо динамика можно припаять наушники. Звук будет чище и вам не придется вслушиваться в треск. В качестве индикатора скрытой проводки можно дополнительно вмонтировать в прибор светодиодный элемент. Питается схема от 9-вольтовой батарейки типа Крона.

9-вольтовая батарейка типа Крона понадобится для питания схемы

Чтобы вам было удобнее работать с микросхемой, возьмите картон или пенопласт и отметите иголкой места для крепления 14 ножек (лапок) детали. После чего вставьте в них ножки интегральной микросхемы и пронумеруйте их от 1 до 14, начиная отсчет слева направо при расположении лапок кверху.

Схема сборки детектора со светодидом

Соединения производим в следующей последовательности:

1. 1. Подготавливаем коробочку, куда мы будем укладывать детали после сборки. В качестве дешево альтернативного варианта используйте пластиковую крышечку от бутылки. Проделайте в торце отверстие ножом диаметром около 5 мм.
2. 2. Вставьте в полученное отверстие полый стержень, например, основу от шариковой ручки, подходящую под диаметр, которая будет рукояткой (держателем).
3. 3. Берем паяльник и припаиваем резистор на 1 МОМ к 1–2 ножке микросхемы, перекрывая оба контакта.
4. 4. Первый провод динамика припаиваем к 4 ножке, после чего смыкаем 5 и 6 ножку вместе, спаиваем их и подсоединяем второй конец провода пьезоэлемента.
5. 5. Замыкаем 3 и 5–6 ножку коротким проводком, образуя перемычку.
6. 6. Медный провод припаиваем к концу резистора.
7. 7. Протягиваем проводки коннектора (разъема для батарейки) через ручку. Красный провод (с положительным зарядом) припаиваем к 14 ножке, а черный провод (с отрицательным зарядом) к 7 ножке.
8. 8. С другого конца пластиковой крышечки (коробочки) проделываем отверстие для выхода медного провода. Вовнутрь крышечки укладываем микросхему с проводками.
9. 9. Сверху крышечку закрываем динамиком, фиксируя его по бокам термоклеем.
10. 10. Выпрямляем медную проволоку вертикально и подсоединяем к коннектору батарейку.

Детектор проводки готов. Если вы правильно подсоединили все элементы, то прибор будет работать. При возможности советуем оснастить систему переключателем или вынимать батарейку из разъема после окончания работы, чтобы сэкономить заряд и не перегружать систему.

Схемы самоделок

Можно придумать много вариантов исполнения детектора скрытой проводки. Схемы одних устройств простые и понятные для школьника, схемы других доступны для бывалого электротехника.

Они отличаются между собой количеством и видами элементов: смотрите, что есть у вас на руках, и исходя из этого выбирайте схему.

Схема со звуковым индикатором

Данный бесконтактный индикатор скрытой проводки базируется на микросхеме К561ЛА7. Чтобы уберечь ее от высокого напряжения, созданного статическим электричеством, потребуется резистор в 1 МОм (на схеме R1). Питается устройство от кроны (9В). В качестве антенны подойдет медная проволока или любой металлический стержень длиной от 5 до 15 см. Золотая середина – 10 см

Важно, чтобы проволока не прогибалась под собственным весом

Если поднести собранное устройство к проводу под напряжением, то будет слышен звук, напоминающий треск. Это возможно благодаря наличию пьезоизлучателя (на схеме ЗП-3), увеличивающему громкость. Искать этим детектором можно не только скрытую проводку, но и перегоревшую лампочку в гирлянде. Узнать о ее расположении можно по тому, что возле нее треск прекращается.

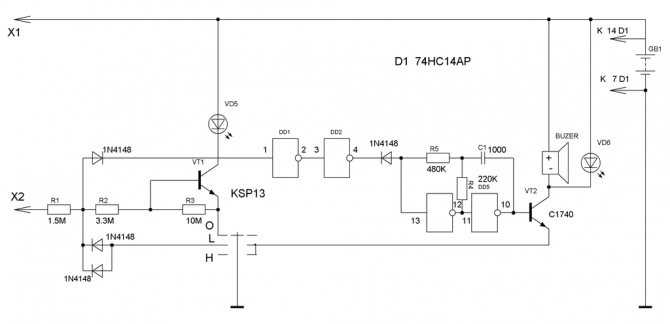

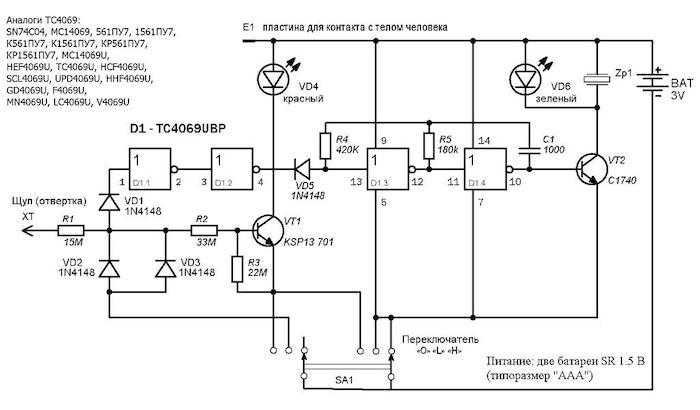

Схема со звуковым и световым индикатором

Это устройство может питаться от батареек напряжением от 3 до 12 В. Для ограничения тока использован резистор R1, сопротивление которого не должно опускаться ниже 50 МОм. Но для светодиода (обозначен АЛ307

) такого резистора не предусмотрено: он не нужен, потому что используемая микросхема (К561ЛА7) сделает все сама. При приближении искателя к проводу под напряжением будет слышен не только шум, но и будет загораться светодиод. Двойная индикация надежнее.

Двухэлементный индикатор

Вам понадобится только микросхема и светодиод. Для сборки подойдут DD1 и HL1 соответственно. Вся цель работы заключается в том, чтобы соединить выводы микросхемы так, чтобы получилось три инвертора в цепочке. Такой искатель скрытой проводки своими руками усиливает токи, которые наводит на устройство поле переменного тока в проводах, скрытых стеной. В результате при приближении к проводке загорается светодиодная лампочка, и при удалении или разрыве цепи – гаснет.

Вариантов исполнения 2:

1. Соединить выводы: 3-ий – с 8-ым и 13-ым, 2-ой – с 10-ым, 4-ый – с 7-ым и 9-ым, 1-ый – с 5-ым, 11-ый – с 14-ым;
2. Соединить выводы: 3-ий – с 8-ым, 10-ым и 13-ым, 1-ый – с 5-ым и 12-ым, 2-ой – с 11-ым и 14-ым, 4-ый – с 7-ым и 9-ым.

Детектор на микроконтроллере

На этой схеме представлен искатель скрытой проводки на микроконтроллере PIC12F629. Его действие основано на чувствительности к магнитному полю, создаваемого током с проводником, скрытым в стене. В зависимости от того, какой способ индикации вы предпочитаете (свет или звук), вы можете включать в схему пьезоизлучатель или светодиодную лампочку. Поэтому об обнаружении магнитного поля скрытой проводки вы узнаете по загоревшей лампочке или характерному треску.

Данное устройство имеет неоспоримое преимущество: оно реагирует только на частоту 50 Гц – это частота переменного тока. Ошибочное срабатывание сигнала исключается: магнитное поле от источника с частотой меньше или больше указанной приводить в действие прибор не будет.

Сигнализатор скрытой проводки без батареек

Детектор скрытой проводки своими руками, схема которого представлена выше, в качестве источника питания использует саму сеть. Это стало возможным благодаря использованию конденсатора с большой емкостью (на схеме С1). Зарядить его можно путем подключения прибора в сеть. Заряженный конденсатор выдает напряжение 6-10 В. Причем от его значения зависит только яркость светодиода, чувствительность прибора от этого не падает.

Промышленные схемы профессиональных детекторов и их аналоги для самоделок

Изготовить в домашних условиях «Дятла»? Можно. Но он сложен в сборке, в которую включено множество элементов. А от вашей внимательности при прочтении схемы и точности исполнения будет зависеть качество работы аналога. Ниже приведены 2 схемы: первая промышленная, вторая – для самодельного «Дятла» (кликните по ним для увеличения).

Вы можете воспроизвести и YADITE 8848, варианты исполнения которого также приведены на двух электросхемах (также по клику увеличиваются).

Принцип действия детектора скрытой проводки

Детектор состоит из штыря, который при приближении к сетевому проводу образует с ним конденсатор. Через этот конденсатор на штырь поступает переменное напряжение частотой 50 Гц. Далее полученное напряжение подается на колебательный контур, настроенный на частоту 50 Гц, состоящий из конденсатора и интегрального аналога катушки индуктивности (гиратора). Гиратор настроен таким образом, что имеет очень маленькое омическое сопротивление. Полученный контур обладает очень большой добротностью, что обеспечивает избирательность и защиту от помех.

Вашему вниманию подборка материалов: Практика проектирования электронных схем Искусство разработки устройств. Элементная база. Типовые схемы. Примеры готовых устройств. Подробные описания. Онлайн расчет. Возможность задать вопрос авторам

Добротность контура регулируется, что позволяет изменять чувствительность прибора и проводить сначала грубый поиск по большой площади, а потом уже тонкий, чтобы точно установить местонахождение провода.

Основным преимуществом приводимой схемы является отсутствие громоздкой и трудоемкой в изготовлении катушки индуктивности.
