Отделка труб отопления гипсокартоном фото в домашних условиях

Разберем рисование разметки:

1. Начинать нужно с аккуратного вычерчивания горизонтальных линий. Вдоль конструкции устанавливаем уровень, по нему наносим пометки. Если короб стоячей модели, то нужно наносить сразу три линии.
2. Наносить линии нужно и в вертикальном положении. Для этого возьмите угольную линейку, приложите к самым нижним граням, далее создаем перпендикуляр. С помощью уровня разметка получается правильного размера.
3. Теперь все линии необходимо соединить. Все это будет происходить над самой конструкцией, горизонтальная часть будет объединять все линии.

Перед тем как начать зашивать батарею гипсокартоном нужно осмотреть конструкцию и убедиться в том, что разметка в форме квадрата или прямоугольника. Каждая линия соответствует отвесу. Учитывайте, что в будущем ошибку не исправить, поэтому все нужно осматривать на этом этапе и откорректировать.

Схема монтажа

Монтаж конструкции

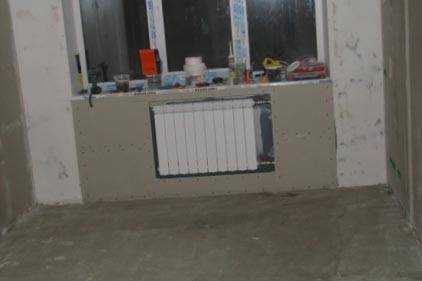

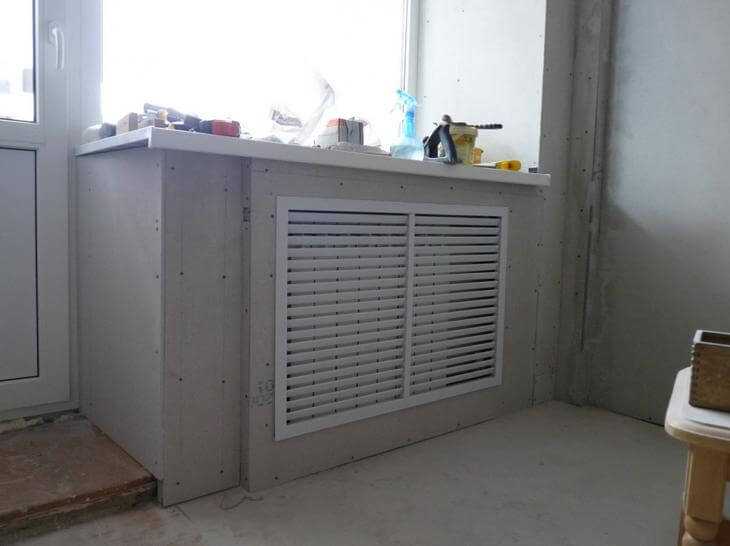

Обшивка батарей гипсокартоном

Самые сложные этапы решения вопроса, как закрыть гипсокартоном батарею отопления и не лишить комнату тепла, остались позади. Если всё подготовлено, монтаж представляет собой несложную процедуру.

Крепление гипсокартона проводится по следующей методике:

• лист материала приставляется к металлическому основанию;
• начертательным инструментом отмечается место обреза – так материал размечается на необходимые куски;
• подготовленная часть приставляется к соответствующей части каркаса и крепится шурупом.

Статья по теме: Как своими руками сделать стул из дерева?

Шаг устройства шурупов при креплении материала в коробе для батареи – 10-15 см, пример расположения крепёжных элементов можно посмотреть на фото выше.

Лучше подготавливать и крепить по одной части материала, если готовить все сразу, можно ошибиться из-за выступающих в некоторых местах углов.

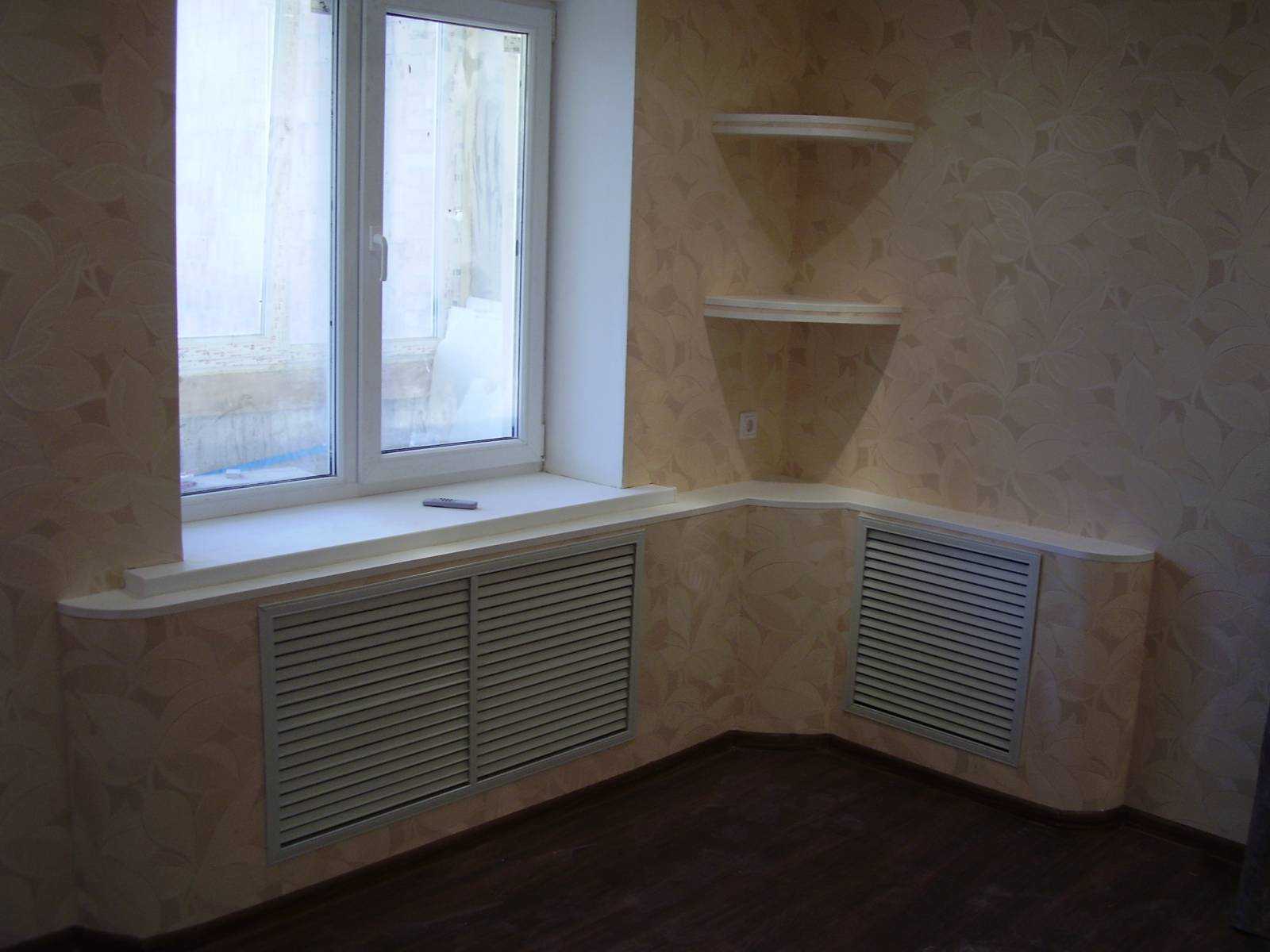

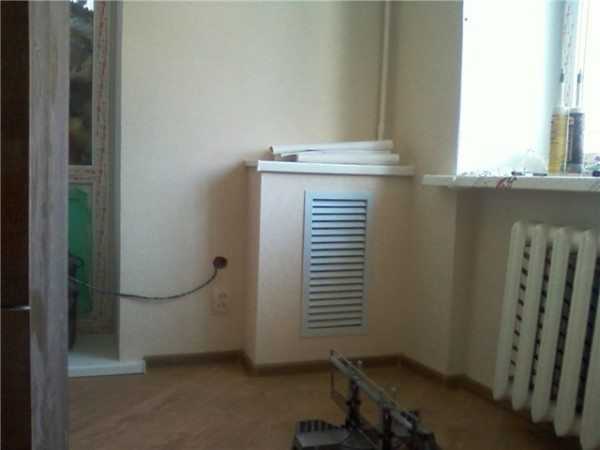

Съёмный экран должен закрывать радиатор для проветривания и передачи тепла в помещение. Первая его часть, внутренняя, крепится к металлу ещё до работы с гипсокартоном. Затем устраивается основной материал, и последним этапом одевается съёмная, внешняя, часть экрана.

Водообеспечение

1. Можно ли зашивать отвечающие за водообеспечение трубы в туалете?

Если у вас централизованное горячее водообеспечение, то для стояка ГВС работают аналогичные ограничения, что и в случае централизованного отопления. Стальные стояки ГВС и ХВС зашивать не нужно: после первой же течи вам нужно будет делать вторичный ремонт.

Все места вероятных течей должны оставаться доступными для работ по ремонту.

Уточню: на холодной воде для замены стояка, который станет убираться в нишу, смело можно применять любые трубы с необслуживаемыми соединениями. Из-за свойств комбинации системы ХВС гидроудар в ней нереален: воздух в стояках и подводках при заполнении играет роль амортизатора, тогда как система ГВС при запуске часто перепускается на сброс.

Если при этом проходимость сбросника меньше, чем у элемента арматуры запорной, через какую заполняется контур, то гидроудар появляется в момент, когда из контура вытесняются останки воздуха.

1. А трубы в ванной стоит положить в короб?

Снова-таки к примеру, если все соединения подводок ХВС и ГВС — необслуживаемые. Трубы профильные зашивать неразборным коробом нельзя.

Необслуживаемые соединения убраны в стенку, резьбы находятся за ее границами.

1. Как зашить трубы в туалете, чтобы на них не собирался конденсат?

Установите над полом и под поверхностью потолка решетки для вентиляции. Конвекцию через них обеспечит нагрев воздуха стояком ГВС.

Отопление

Центральное

1. Можно ли закрыть под гипсокартон отопительный стояк?

Можно, но с рядом ограничений. Стальной стояк должен быть заменен на гофрированную нержавеющую трубу с необслуживаемыми компрессионными фитингами и только на нее, причем не только от пола до потолка, но и в обоих перекрытиях — общих с нижними и верхними соседями.

Почему?

Стальные трубы, как известно, подвержены коррозии. Первые сквозные свищи появляются там, где металл тоньше — на резьбах подводок и на сварных швах.

Рано или поздно стальная труба начинает течь.

Кроме того, сплошная труба с постоянной толщиной стенок быстрее всего ржавеет в перекрытии — с вполне предсказуемыми последствиями.

Замена черных стальных труб на оцинковку увеличивает срок службы стояка и подводок многократно: после полувека эксплуатации вскрытые трубы в сталинках состоянием не отличаются от новых. Однако собирать их можно только на резьбах: в области сварного шва цинк полностью выгорает.

Сварное соединение на оцинковке. Область шва предсказуемо начала ржаветь.

Ну, а каждая резьба — это место потенциальной течи: лен со временем выгорает, а синтетические подмотки часто дают течи при малейшем обратном ходе резьбы (например, если сосед при замене батареи чуть повернет стояк или станет нарезать на нем резьбу).

На фото — собранная на резьбах подводка из оцинкованной трубы.

Далее.

Все полимерные и металлополимерные трубы нестойки к гидроударам, которые не редкость при запуске отопления. Достаточно неопытному слесарю быстро открыть домовые задвижки при заполнении контура — и давление на фронте потока воды в определенный момент достигнет 30 — 40 кгс/см2, в то время как армированный полипропилен рассчитан на 25 атмосфер, а металлопластик — и вовсе на 10 — 16.

Неплохой альтернативой гофрированной нержавейке была бы медь на паяных соединениях, да вот беда — она образует гальваническую пару с алюминием, что приводит к электрохимической коррозии одного из металлов, а алюминиевые радиаторы нередки в системах отопления.

Разрушение металла при образовании гальванической пары.

1. Можно ли зашить батарею гипсокартоном или другими материалами?

На этот счет существуют разные мнения, однако я, в прошлом — сантехник с солидным стажем, считаю сооружения короба вокруг радиатора величайшей глупостью.

Причин несколько:

• Соединения радиатора с подводкой — разъемные и время от времени дают течи. Заниматься ремонтом внутри короба, не позволяющего провернуть накидную гайку или радиаторную пробку ключом — не айс;
• На верхних этажах радиаторы снабжаются воздушниками. Короб лишает владельца свободного доступа к крану Маевского;

Кран Маевского позволяет стравить воздух при запуске сброшенной системе отопления.

• Батареям время от времени требуется промывка. Установить промывочный кран внутри короба и подключить к нему шланг… скажем вежливо, нелегко;
• Все секционные радиаторы страдают от течей между секциями. Они наиболее характерны для чугунных батарей, однако алюминиевые тоже не чужды этой проблемы. Короб не позволит вам снять отопительный прибор или перебрать его на месте;
• Наконец, подумайте сами: как зашить батарею, не уменьшив ее теплоотдачу? Тепло переносится конвекцией и тепловым излучением; сплошной короб любой конструкции ограничит передачу тепловой энергии обоими способами.

1. Как закрыть отопительный прибор, не уменьшая его теплоотдачу и сохранив свободный доступ к нему?

А вот это — правильный вопрос.

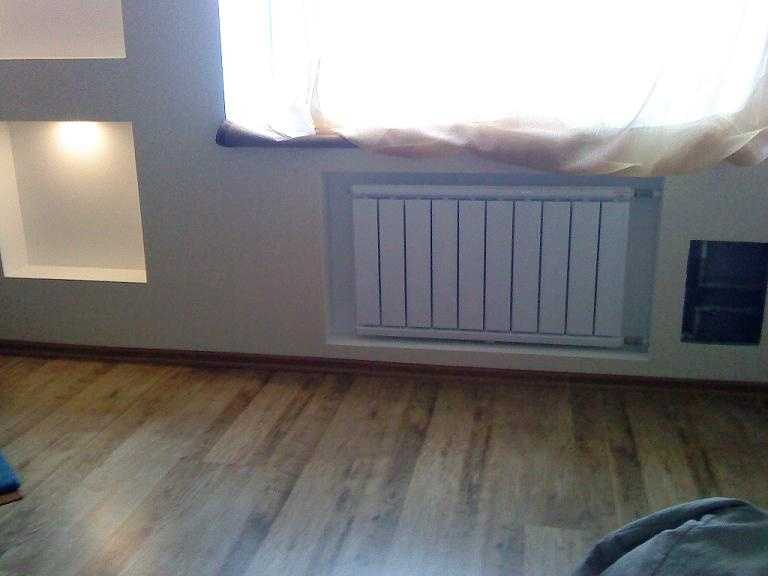

Используйте съемный декоративный экран. Он должен демонтироваться максимально просто, по возможности без инструмента и быть сетчатым или решетчатым со всех сторон, в том числе сверху.

Хороший, годный экран для радиатора.

Автономное

1. Можно ли закрыть или утопить в стене трубы отопления в автономной системе с собственным отопительным котлом?

Да — при условии, что соединения труб необслуживаемые. К таковым относятся:

Сварные раструбные соединения полипропиленовых и PE-RT труб;

Разводка отопления полипропиленом выполнена в штробах.

• Паяные соединения медной трубы;
• Соединения пресловутой гофрированной нержавейки на компрессионных фитингах;
• Пресс-фитинги на металлопластике;
• Сшитый полиэтилен на фитингах с гильзами.

Выбор труб в этом случае — дело вкуса владельца: при его минимальной разумности параметры системы отопления полностью подконтрольны и стабильны. Давление в автономном контуре не превышает 2,5 кгс/см2.

Если вы закроете стальные трубы или любой материал с обслуживаемыми соединениями (например, металлопластик на компрессионных фитингах), то своими руками создадите себе проблемы. Короб придется разбирать при первой же течи.

Есть много способов украсить трубы, не убирая их в нишу или короб.

Монтаж каркаса и его обшивка

Короб из гипсокартона закрепляют на силовой металлический каркас с вертикальными и горизонтальными элементами из профилей.

Готовый каркас обшивается листами и полосами гипсокартона, заранее вырезанными с учетом размеров каркаса. Детали из гипсокартона закрепляются на профилях с помощью саморезов. Они ввинчиваются в гипсокартон с небольшим углублением с тем, чтобы их можно было скрыть под слоем штукатурки.

Закрыть трубы гипсокартоном, можно несколькими методами:

1. Осуществить “консервацию трубопровода фанового стояка: удалить ржавчину с труб, заменить поврежденные участки трубопровода, загрунтовать или покрасить трубы, заделать стыки между участками труб.

2. Начинать работу по установке обшивочного короба следует снизу. Это означает, что разметку габаритов короба с учетом его контуров следует наносить, вычерчивая прямые линии с помощью уголка, начиная непосредственно от поверхности пола – слева и справа от трубы. Отрезки профилей нужной длины закрепляются горизонтально с помощью дюбелей по вычерченным на полу линиям. Аналогичным образом устанавливаются горизонтальные профили на потолке (или в ином месте наверху будущего короба). Вертикальные профили крепятся к установленным горизонтальным. Далее добавляются остальные горизонтальные элементы профилей с шагом в 60 см.

3. Нарезка заготовок из гипсокартона осуществляется после окончательной установки каркаса из профилей. Гипсокартон нарезается специальным ножом, часто применяемым для резки обоев. На лицевой стороне листа гипсокартона вычерчиваются линии внешних размеров отдельных сторон короба из профилей. По этим линиям ножом наносятся борозды – поочередно для каждой заготовки. Надрезанную гипсокартонную заготовку просто переламывают, а затем надрезают с обратной стороны листа гипсокартона.

4. Обустройство окна (вентиляционного отверстия) в коробе из гипсокартона напротив фитинга (кранов и соединительных устройств на трубопроводах). Необходимость в таком окне очевидна – в процессе эксплуатации регулярная ревизия и ремонт канализационной системы необходимы.

Только после того, как вы изучите, как закрыть трубы гипсокартоном, и выполните все работы по установке короба, можно приступить к отделочным работам. Они могут включать нанесение штукатурки на поверхность короба с последующей его покраской либо облицовку короба керамической плиткой.

В состав общего имущества включается внутридомовая инженерная система водоотведения, состоящая из канализационных выпусков, фасонных частей (в том числе отводов, переходов, патрубков, ревизий, крестовин, тройников), стояков, заглушек, вытяжных труб, водосточных воронок, прочисток, ответвлений от стояков до первых стыковых соединений, а также другого оборудования, расположенного в этой системеМногие владельцы квартир по завершении монтажа труб или отопительных систем в доме задаются вопросом, как закрыть их наружным коробом и какой обшивкой воспользоваться для этого. Предпочтения в этом вопросе у каждого свои, однако материалом, который наиболее часто используется с данной целью, является гипсокартон.

Как спрятать трубы отопления в квартире

В последнее время очень модно стало воплощать какой-либо стиль интерьера или его детали в домах и квартирах. Отдельные элементы классики или модерна, например, тоже привнесут свежести и привлекательности квартире.

Однако каждый, даже просто косметический ремонт, может быть испорчен наличием труб и радиаторов. Большинство пользуется старыми советскими батареями, регулярно подкрашивая их, и уже не замечают их присутствия. Но человеку со стороны явно бросается в глаза стояки и радиаторы, обрамляющие окна.

Скрыть батареи и трубы берется не каждый. Однако однажды увидев результат, просто невозможно будет дальше жить с ними рядом.

Как спрятать радиатор и трубы

Вариантов в данном случае несколько:

• соорудить гипсокартонный короб;
• применить декоративный экран;
• «утопить» в полу и стене;
• задекорировать трубы.

Заводские варианты или чем лучше закрыть радиаторы отопления в квартире или доме

Современные промышленные декоративные решетки неплохо вписываются в жилой интерьер, одновременно маскируя неприглядные отопительные приборы. Цена большинства экземпляров вполне приемлема, остается сделать нужный выбор.

Навесные щитки с верхней крышкой

Чаще всего они изготовлены из металла. Недорогие изделия сделаны из окрашенного железа, подороже – из нержавейки. К преимуществам таких панелей стоит отнести:

1. Легкость монтажа – зная, как закрыть радиатор отопления декоративным экраном, основную работу можно сделать своими руками без помощи специалистов.
2. Отсутствие препятствий теплообмену – почти вся продукция выпускается с отверстиями для улучшения конвекции. Форма отверстий – на любой вкус.
3. Технологичность – навесные панели рассчитаны на одно- или двухстороннюю подводку труб.

Плоские панели

Самая распространенная категория, которая служит для декорирования отопительных приборов, расположенных в нишах. Одновременно такие решетки выполняют декоративную роль в интерьере жилых помещений. В магазинах можно встретить большой ассортимент экранов с различными рисунками, резьбой и ковкой, некоторые из них впору сравнивать с произведениями искусства.

Из дерева

Такие фальшпанели идеально подходят для любого интерьера. Если вы имеете опыт сборки хотя бы небольших беседок для дачи, то проблемы, как спрятать батарею своими руками, для вас не существует. Изделия можно сделать и на заказ, в какой-нибудь столярной мастерской. Деревянные конструкции помогут выдержать элегантную составляющую кантри-стиля или всю строгость классицизма. Раздумывая над темой, чем закрыть радиаторы отопления в собственной квартире, стоит помнить о стоимости ручной индивидуальной работы – она в разы превышает ширпотребовские экземпляры.

И еще, не исключается деформация дерева при температурных перепадах и колебаниях влажности. Избежать таких последствий можно только приобретая изделие из высококачественной древесины.

Из металла

Подобные ограждения привлекают, прежде всего, своей ценовой доступностью. Дизайнерская составляющая подобных изделий довольно примитивна, именно поэтому у них низкая цена. Однако несмотря на это свою функцию они выполняют в полной мере.

Панель изготавливается из тонкого листа металла, который окрашивается в любой цвет. Более дорогие экземпляры делают из нержавейки, их внешний вид эстетичен и элегантен.

Из пластика

Именно принимая во внимание ценовую доступность пластиковых изделий, не стоит рассчитывать на их долговечность. Более того, не все они соответствуют нормам, вследствие чего при нагревании способны выделять букет вредных веществ

Экраны-короба

Можно узнать, как спрятать батарею в комнате по фото похожих интерьеров. Однако даже современные отопительные приборы не всегда соответствуют дизайнерскому замыслу помещения. Тогда приходится их полностью изолировать «с глаз долой». Решетки в виде короба классифицируются по типу материала, из которого они изготовлены.

Экраны из МДФ

Один из распространенных вариантов для декорирования приборов отопления. Мастера, знающие, как аккуратно закрыть радиатор отопления экраном, настаивают именно на этом материале. Конструкция из МДФ не так капризна в уходе как дерево, и легко монтируется своими руками.

Важное достоинство таких изделий – их стоимость на 50-70 процентов меньше, чем деревянных. И это при характеристиках, не уступающих аналогам из натуральной древесины

Панели из стекла

Стеклянный экран весьма эстетично смотрится, легко может дополнить стильный дизайн любого помещения вплоть до корпоративного здания. В зависимости от внешнего вида панели из стекла делятся на:

• Матовые.
• Прозрачные.
• Однотонно окрашенные.
• С нанесением уникальной фотопечати.

Разумеется, стеклянная конструкция хрупкая, поэтому производители выпускают образцы толщиной не менее 6 мм. Для пущей безопасности можно купить каленое стекло, оно сочетает в себе механическую прочность и термоустойчивость. Даже если панель удастся разбить – осколки будут мелкими и с тупыми гранями.

Создаем глубину короба

Наши действия:

• Нарезаем несколько профильных кусков необходимого размера.
• Там, где края изгибов необходимо сделать небольшие надрезы по пять сантиметров.
• Середина загибается вниз конструкции.
• Срезаем каждую боковую сторону.
• Фрагменты нужно крепить к краю вертикальной направляющей под прямым углом.
• Каждый элемент соединяется с длинным профилем.

Чтобы зашить отопительные радиаторы правильно, нужно регулировать качество всех проводимых процессов. Конструкция не должна шататься

Каждый шуруп нужно закручивать аккуратно, соблюдая осторожность. Профиль легко повреждается, учитывайте это

При этом крепления должны сидеть плотно и надежно. Внутри каркаса нужно оставить «окошко» для экрана, которое гарантирует приток тепла в будущем.

Подведение итогов

Благодаря нехитрым действиям трубопровод больше не будет уродовать интерьер комнат. При этом монтаж перегородки выполняется буквально за считанные часы, а все работы можно выполнить самому, не привлекая специалистов (см.также статью “Как и с какой целью применяются дренажные трубы на участке ).

На в этой статье детально рассмотрен вопрос маскировки труб за фальшстеной из гипсокартона.

• перфоратор с буром или ударная дрель со сверлами;
• шуруповерт, ножницы по металлу или лобзик;
• строительный нож и уровень;
• наждачная бумага с бруском;
• ножовка;
• кисточки;
• емкость и набор мастерков;
• линейка (рулетка) и карандаш.

Данный вариант является наиболее простым и самым популярным. Экраны могут быть различного внешнего вида. Зачастую встречаются конструкции, изготовленные из металла. Выделяют два вида: Одним из самых дешевых способов декора батареи является прикрытие ее пластиковой решеткой.

Такой вариант может подойти для ванной комнаты, но не для жилых помещений, так как пластик при нагреве способен выделять вредные вещества. Если вопрос внешнего вида радиатора отопления встал накануне капитального ремонта, то можно просто подобрать батарею, максимально подходящую к запланированному дизайну. Например, если комната будет оформлена в викторианском или венецианском стиле, то массивный чугунный радиатор будет смотреться очень органично. Радиаторы отопления и подводка к ним часто портят интерьер комнаты. Особенно если в комнате старые чугунные радиаторы, полностью лишенные какой-либо эстетической привлекательности.

Поэтому понятно желание хозяев скрыть эти элементы системы отопления, но при этом не ухудшить качество их работы. Логично использовать для этих целей простой в обработке и доступный материал – гипсокартон. Как закрыть трубы гипсокартоном? Как скрыть радиаторы, чтобы это не сказалось на их отопительных характеристиках?Бытует мнение, что крепление при помощи просекателя является недостаточно прочным.

Однако при использовании профессионального инструмента соединение не только получается очень надежным, но и выгодно отличается отсутствием выступающих частей, что неизбежно при использовании “клопов”. Создавая дизайн интерьера своего жилища, каждый хозяин мечтает сделать его удобным, привлекательным и необычным. Но есть один нюанс – чугунные батареи, которые бросаются в глаза, особенно если квартира отделана по последней моде. Рассмотрим, как закрыть батарею гипсокартоном самостоятельно. Сооружение короба целесообразно в том случае, если радиатор располагается на стене.

Сделать это можно своими руками из гипсокартона достаточно быстро. Этот способ более предпочтителен, так как маскируется только батарея, и полезная площадь при этом не страдает. Когда неприглядная батарея отопления портит интерьер, решить проблему можно несколькими путями: заменить ее дизайнерской или внутрипольной моделью либо просто закрыть ее экраном/коробом. Последний способ дает несколько преимуществ:

• Больше подходит для современных, а не классических интерьеров;
• “Съедает до 40-50% тепла (инфракрасного излучения);
• Высокая цена;
• На стекле могут оставаться отпечатки пальцев;
• Панель не закрывает торцы батареи;
• Монтаж экрана чаще всего требует помощи специалиста.

Маленькая хитрость: чтобы увеличить количество теплого воздуха, поступающего в помещение, поместите за радиатор отражающий экран, выполненный из обычной фольги. Даже самый новый радиатор может дать течь, не только из-за старых труб или некачественной подводки. Бракованные материалы, гидроудар, человеческий фактор в виде неправильного монтажа — все это может стать проблемой для жильцов, как этой квартиры, так и комнаты снизу. То же самое можно сказать о глухих коробах над верхней частью радиатора – они являются непреодолимой преградой для распространения теплого воздуха вверх (не работает метод конвекции). Вывод напрашивается сам собой – чем больше площадь отверстий в накладке, тем меньшими будут потери тепла.

Способов, как закрыть радиатор отопления известно великое множество. Подобрать самый оптимальный вариант хоть и не просто, но вполне возможно. Начнем с наиболее простых и самых доступных способов.
