Как сделать сваи для фундамента: технология изготовления

Виды опалубки для свай

Поскольку свая представляет собой бетонный столб, то опалубка должна иметь такую же форму. Труба для опалубки может быть изготовлена из разных материалов. Самый простой вариант – рулон, свернутый из рубероида.

Но, несмотря на простоту, этот вариант довольно часто используется, так как рубероид является гидроизоляционным материалом. То есть, его использование исключает впитывание грунтом влаги из раствора, а это способствует нормальному набору прочности бетона. Но есть и другие варианты.

Несъемная

Упростить работу по строительству помогает применение несъемной опалубки для свай. Простым вариантом стационарной формы является картонная опалубка. По сути, это труба из полимерного материала, обвитая по спирали плотным картоном. Недостатком картонных форм является их способность впитывать влагу.

Чтобы исключить этот недостаток, необходимо использовать формы, в которых картон покрыт слоем полимерного клея с водоотталкивающими свойствами. Картонные формы выпускают в широком ассортименте:

диаметр форм может варьироваться в пределах 0,15-1,25 метра;
сечение может быть круглым, квадратным или прямоугольным;
толщина стенки формы зависит от диаметра и может составлять 3-15 мм;

длина формы может достигать 11 метров;
масса форм также зависит от диаметра и составляет от 1,8 до 9 кг/метр погонный.

Съемная

Для постройки фундамента может быть применен и съемный вариант опалубки. В качестве форм часто применяются трубы из пластика или стали. Технология использования проста:

в скважины устанавливается труба;
заливается раствор;
через 2-3 часа после заливки форма вынимается.

Описание винтовых свай.

Основным элементом фундамента является металлическая винтовая свая. Она представляет собой обычную стальную трубу. При этом толщина металла должна быть не меньше 4 мм.

На остром конце винтовой сваи находится режущая лопасть. Благодаря ей происходит ввинчивание в грунт. Из-за идеальной формы лопастей их можно просто ввинчивать на нужную глубину благодаря силе 3–4 строителей.

Для объектов, имеющих перепады в высоте или при наличии иных боковых нагрузок, используются сваи, на остром конце которых имеются две лопасти. Это придает дополнительную надежность практически любому строению.

Диаметр лопастей колеблется в пределах 200–850 мм. По внешнему виду свая напоминает громадный саморез. Она имеет диаметр от 50 до 350 мм. Ее длина составляет 2–11 м. Самые маленькие сваи используются для установки заборов, рекламных щитов, навесов. В продаже встречаются полые и цельные сваи.

Установка винтовых свай, видео:

Благодаря перпендикулярному расположению лопастей, винт не разрыхляет грунт. Несущая способность данных свай колеблется в пределах 5-25 т. Бывают разные варианты проектов фундаментов. Они зависят от типа будущего строения и грунта. Самые популярные из них:

одиночные сваи (поддерживают отдельные элементы) нередко применяются в том случае, когда необходимо пристроить что-то к уже имеющемуся зданию;
стандартный фундамент – используется под колонны и основные элементы строения;
свайные ленты – располагаются под стенами строения;
свайное поле – используется для тяжелых конструкций.

Для деревянного дома выбирают крепкие и долговечные сваи с литыми наконечниками.

Особое внимание необходимо уделить защитному покрытию этого строительного материала. Для проверки его качества можно попросить у продавца сделать тестовое закручивание

Если металл сильно оголится, то винтовые сваи покрыты плохой защитой

Если металл сильно оголится, то винтовые сваи покрыты плохой защитой.

Самое лучшее покрытие производится на основе высококачественной полиуретановой смолы. Не менее надежные и оцинкованные сваи. Их обрабатывают с помощью горячей оцинковки. Они покрыты защитой как снаружи, так и внутри.

Достоинства данных свай:

Возможность их повторного использования. Это обусловлено тем, что они демонтируются без каких-либо повреждений.
Отпадает необходимость в выполнении большого объема земляных работ. Возведение свайно-винтового фундамента возможно на обводненных и подвижных участках.
Монтаж данного фундамента осуществляют за 1–3 дня. Работы, производимые вручную, более продолжительные, чем с применением специальной техники.
Строительство дома начинают сразу же после монтажа оголовка.
Они идеальны для возведения различных пристроек к строению.
Срок службы свайно-винтового фундамента составляет 150 лет. После дополнительной обработки винтовые сваи могут прослужить без замены более 200 лет.
Себестоимость возведения данного фундамента почти втрое ниже, чем ленточного.
После возведения фундамента на участке не скапливается строительный мусор.

их нельзя использовать на крупнообломочных и скальных грунтах;
проседание грунта, при плохо проведенном обследовании участка;
деформация фундамента, происходящая при нарушении технологии (она возможна в случае, если при вкручивании свай не фиксировали их положение, их устанавливали в заранее выкопанные ямы или забивали, сделали неправильную обвязку свай);
коррозия свай из-за отсутствия или плохой антикоррозийной обработки;
ограничение строительства легкими и небольшими домами, например, из арболита или полистеролбетона.

Подготовительные работы

Перед тем, как устанавливать свайно-винтовой фундамент, грунт необходимо подготовить. Популярное мнение о том, что для ввинчивания свай, особенно под негабаритные постройки вроде гаража или бани, не нужно проводить подготовительные грунтовые работы, приводит к ошибкам в установке фундамента.

Необходимые подготовительные работы проходят в несколько стадий.

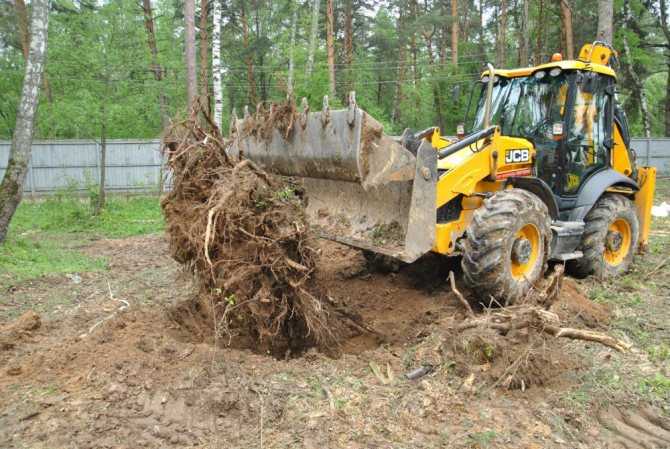

Подготовка участка начинается с очистки почвы: выкорчёвывают пни и деревья, убирают кустарники и плодородный, порядка 10-30 см, слой почвы. Затем поверхность участка выравнивают, засыпая ямы щебнем или керамзитом и срезая неровности.

Обязательно до начала установки фундамента определить уровень талых вод и, если это необходимо, обустроить дренажную систему для отвода излишков воды. А также вытравить химикатами всю растительность, которая может впоследствии перегнивать под постройкой, или засыпать её песком.

Используемые материалы

При устройстве ж/б фундаментов под частный дом, баню и другие капитальные постройки применяется 2 разновидности опалубок – съемная и несъемная. Ограждение первого типа – многоразовое, использующееся повторно на следующих объектах строительства. Одноразовые опалубочные конструкции не снимаются с отвердевшего монолита и остаются служить в качестве внешней оболочки.

Съемную опалубку можно сделать из следующих стройматериалов:

дерево – обрезная доска и брус;
фанера, листы ОСБ;
плиты цементно-стружечные (ЦСП), больше известные как плоский шифер;
подручные материалы, имеющиеся в хозяйстве, — листы железа, глухие деревянные двери, ДСП от старой мебели.

Щитовая деревянная конструкция съемного типа

Сборка несъемных конструкций производится из таких материалов:

плитный пенопласт высокой плотности;
экструдированный пенополистирол;
те же плиты ЦСП;
для столбчатых фундаментов – стальные и асбестовые трубы диаметром свыше 20 см.

Фундаментные столбы с несъемной опалубкой из асбестоцементных труб

В подавляющем большинстве случаев загородные коттеджи и придомовые постройки возводятся на железобетонном основании в виде ленты или столбов, связанных балками. Свайно-винтовые фундаменты устраиваются без бетонирования и в ограждающих конструкциях не нуждаются.

Мы предлагаем рассмотреть установку разборной деревянной опалубки ленточного фундамента, изображенной выше на фото. Технология сборки довольно проста и применима в случае использования других материалов – фанеры, ЦСП и так далее.

Пример использования фанеры OSB

9 этап – обвязка свайного фундамента

Обвязка связывает все сваи в единую конструкцию. Существует два вида обвязки: ростверк и ростверковая плита. В свою очередь можно выделить два вида ростверка:

низкий, располагается возле почвы;
высокий, располагается на заданном расстоянии от уровня земли.

Примечание. Наличие зазора между ростверком и почвой позволит исключить подвижки ростверка от пучения грунта.

Параметры ростверка зависят от ширины стен. Как правило, его высота составляет 300-300 мм., а ширина – 400 мм. (ширина стены плюс 50-70 мм).

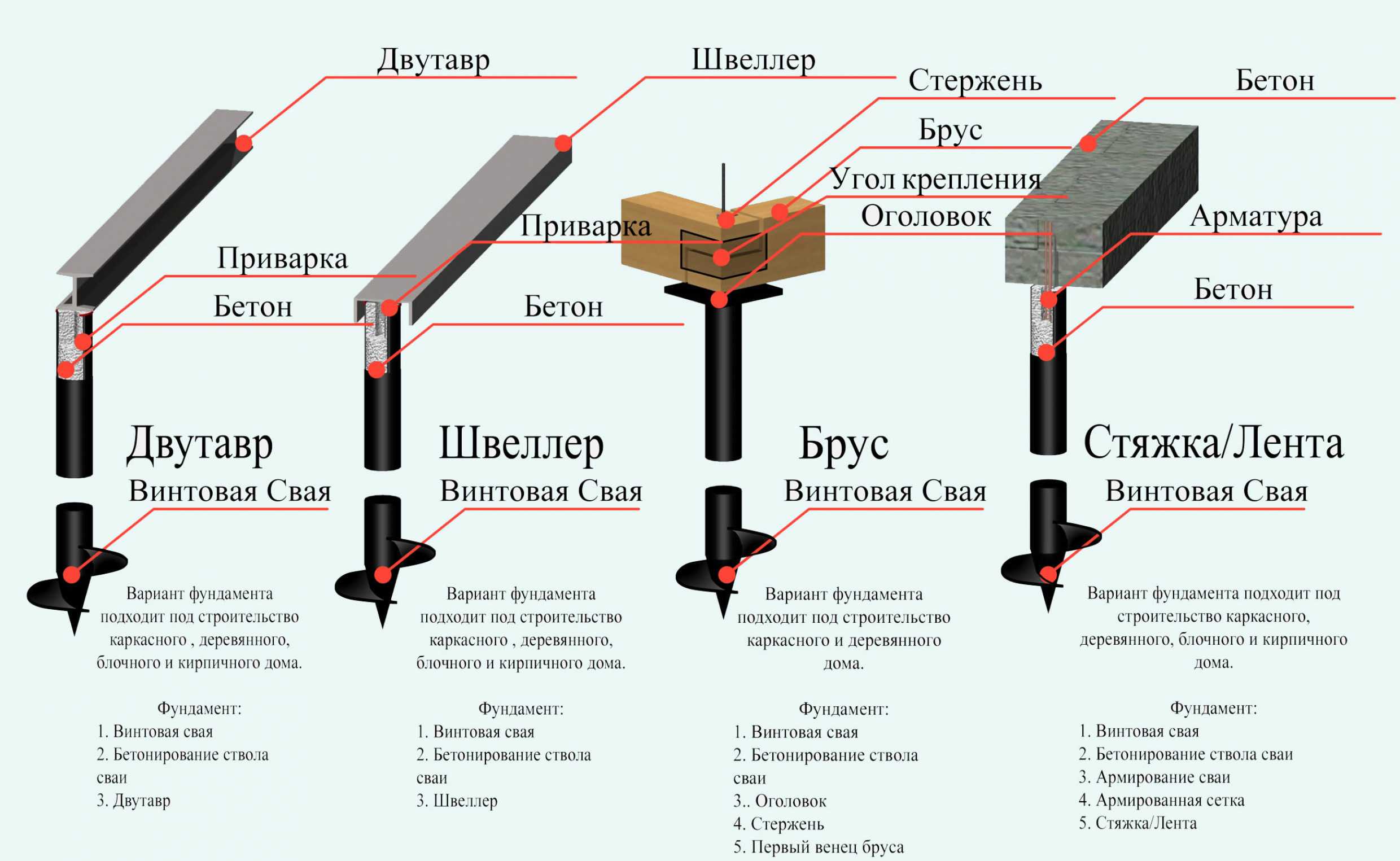

Обвязка выполняется с применением разных материалов:

брус. Обвязка свайного фундамента брусом используется при строительстве легких зданий (небольшие дома, хозяйственные постройки) или зданий временного назначения. Применяется брус с сечением 120-150 мм. Крепление к сваям выполняется путем использования проволоки. Применение бруса требует наличия качественной гидроизоляции сваи и обязательно обработки бруса антисептиком;
железный двутавр или швеллер. Крепление швеллера к свае выполняется закладными шпильками или выпуском арматуры. К этим закладным швеллер приваривается. При использовании металлических свай швеллер приваривается непосредственно к ним. Металл также обрабатывается антикоррозийным составом для продления срока его службы;

Примечание. При устройстве свайного фундамента в зимнее время года используются только металлические элементы. Это обусловлено тем, что изготовить железобетонную монолитную ленту в холодное время года достаточно проблематично.

железобетонная монолитная лента. Используется при возведении кирпичного или пенобетонного дома. Как вариант может быть применена сборная лента, но зачастую предпочтение отдается монолитной ленте.

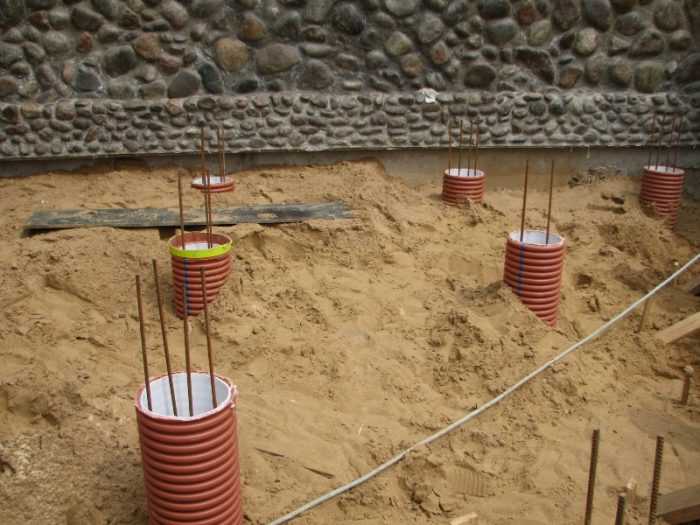

Заливка свай с применением обсадных труб

Монтаж обсадной трубы для последующей заливки необходимо производить осторожно

В почвах с небольшой несущей способностью набивные опоры под дом делают с помощью обсадных труб. Сначала бурят скважину, затем в полученный ствол опускают сегменты обсадной трубы. Погружение отдельных частей трубы производят специальным гидравлическим оборудованием (домкратами).

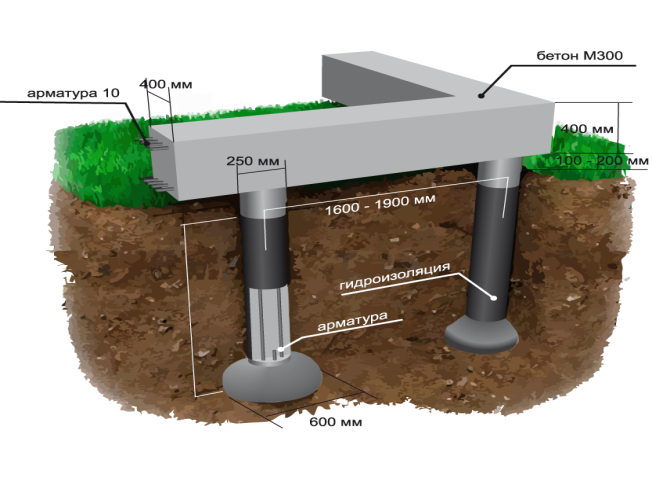

Если свайную опору решено делать с уширенным основанием, то его делают срезанием слоя грунта специальным механическим ножом или расширяют дно шурфа взрывом. Уширенное основание свайной опоры значительно влияет на увеличение несущей способности опоры.

После устройства подстилающего слоя и укладки гидроизоляции производят установку собранного арматурного каркаса. Заливку раствором делают послойно с уплотнением каждого слоя электрическим вибратором. По мере заливки бетоном и его твердением части обсадного ствола демонтируют.

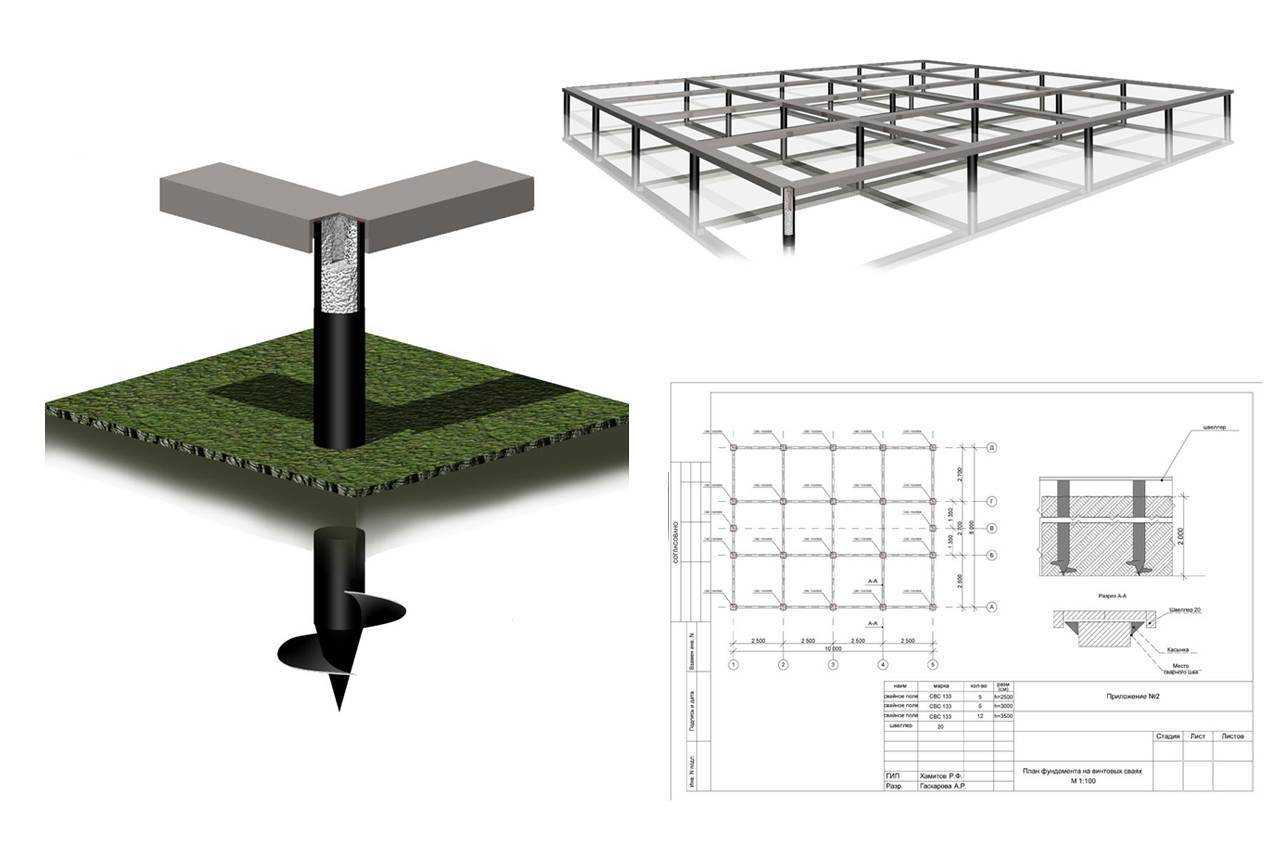

1 – расчет винтового фундамента

Параметры фундамента, его несущая способность определяется многими факторами. В частности, при разработке проекта следует участь:

вес строения. Все строительные, отделочные, кровельные материалы создают статическую нагрузку на основание дома. Суммируя вес перечисленных составляющих, можно получить ориентировочный вес будущего здания;
полезная нагрузка. К весу самого здания добавляется нагрузка, создаваемая коммуникациями, приборами отопления, бытовыми приборами и мебелью. Самую маленькую, но все же нагрузку создают жильцы дома и их гости. Поскольку такую нагрузку сложно точно просчитать до момента обустройства дома, то ее принимают из расчета 150 кг на 1 м.кв. площади дома (согласно СНиП 2.01.07-85);

Примечание. Ориентировочное количество винтовых свай для фундамента можно рассчитать путем деления веса дома и полезной нагрузки на несущую способность одной сваи. Полученное значение корректируется с учетом того, что сваи выставляются по углам, в местах пересечения несущих стен, колон и соблюдением требования относительно максимального расстояния между соседними сваями, которое составляет 2-3 м.п.

снеговая нагрузка. Этот показатель колеблется в зависимости от региона строительства. Точные данные можно уточнить в Росгидромете. Приблизительные данные представлены на схеме;
характеристики почвы. В идеале заказать полное геодезическое исследование местности. В результате будут получены данные о типе почвы, ее свойствах, однородности почвы на участке, уровне грунтовых вод и их сезонном колебании, глубине промерзания и т.п;

Примечание. Можно выполнить разведку самостоятельно, пробурив почву в нескольких местах участка на глубину 1,5 м. и оценив её. Но, ни в коем случае не допускается «слепая» установка свай без предварительного анализа места установки.

коэффициент запаса (15-30%). Позволяет исключить ошибку в расчетах и получить фундамент более прочный, нежели требуется. В дальнейшем это позволит увеличить нагрузку, например, обустроить чердак, сделать надстройку в виде мансардного этажа и т.п.

Поскольку самостоятельно сделать проект достаточно сложно, целесообразно обратиться в специализированную компанию. Ведь может оказаться, что плотный грунт находится ниже глубины промерзания (в случае с болотистым грунтом или торфяниками) тогда сваи нужно будет наращивать и закручивать на значительную глубину.

Фундамент для деревянного дома – СНиП, ГОСТ, нормативные документы

Фундамент для деревянного дома

Строительство фундамента начинается с расчетов и ознакомления с требованиями. Среди документов, которые регламентируют отдельные аспекты строительства фундамента выделяют:

ГОСТ 13580-85 «Плиты железобетонные ленточных фундаментов».

СНиП 3.02.01-87 «Земляные сооружения, основания и фундаменты».

СНиП 2.02.01-83 «Основания зданий и сооружений».

СНиП 2.02.03-85 «Свайные фундаменты»

СП 50-101-2004 «Проектирование и устройство оснований и фундаментов зданий и сооружений».

Руководство по проектированию оснований и фундаментов на пучинистых грунтах.

Другие нормативные акты (региональные или же те, которые касаются работы на конкретных видах грунтов).

При этом стоит отметить, что рекомендации, приведенные в положениях и нормах, только в ключевых моментах определяют требования к процессу строительства. Но, частный дом может отличаться размерами, этажностью, материалом строительства. Соответственно, устройство фундамента под деревянный дом будет иметь массу вариаций, применяемых в каждом конкретном случае. Однако нужно учесть, что фундамент должен превышать уровень грунта на 500 мм.

Расчет свайного фундамента

Общее количество свай и их разбивка рассчитана на строительство одноэтажного дома 7х7 м.Ориентировочный вес расходных материалов (кровля, дерево, обшивка и т. Д.) — 25000 кг. Полезная нагрузка: 7x7x150 (принятое значение для жилых помещений) = 7350 кг. Снеговая нагрузка: 7x7x180 (постоянная) = 8820 кг. Расчет общей массы нагрузки на фундамент: 25000 + 7350 + 8820 = 41170 кг. Это значение необходимо умножить на коэффициент безопасности 1,1. У нас 45 287 кг.

Теперь осталось полученное значение разделить на размер нагрузки на сваю (например, винт): 45287/2000 = 22,6435. После округления получаем 23. Это необходимое количество носителей.Стадия монтажа — 1,2 м.

Описание и применение

Технология буронабивного фундамента из свай со связывающим ростверком, описывается в строительных правилах СП 50-102-2003. Несколько основных методик устройства буронабивных фундаментов:

Использование непрерывного шнека (НПШ) с одновременной подачей бетонной смеси снизу вверх скважины через технологический клапан.
Защита от разрушения стенок отверстия в грунте путем создания противодавления бетонитового раствора.
Применение обсадных труб погружаемых и извлекаемых вибропогружателями или «дрейтеллером» (вращающим погружателем).

По каждой из технологий бетон подается в скважину, с заранее установленным в ней армированием и схватывается непосредственно в грунте. На сыпучих, подвижных, влажных грунтах, при частном строительстве, обязательно применяются обсадные трубы, удерживающие бетон в скважине. После затвердевания бетонной смеси, трубы аккуратно извлекаются или оставляются в качестве несъемной опалубки.

Буронабивные сваи применяются, когда затруднено использование других типов свайных фундаментов:

в городе, где шум при забивке может оказать негативное влияние на окружающих жильцов;
на заболоченных, слабых грунтах, кода требуется добраться до жестких слоев;
при возведении сооружений на площадках с крутым уклоном;
в промышленном строительстве.

Буронабивной фундамент обязательно делается с ростверком, представляющим собой раму из армированного бетонного монолита, соединяющую оголовки свай. Это делается для равномерного распределения давления на каждый элемент основания. Получается прочный ленточный фундамент с буронабивными сваями, который может применяться на сложных грунтах.

Инструкция по заливке

Прежде чем приступить к работе, нужно детально изучить все технологические рекомендации экспертов-строителей о том, как правильно залить фундамент под дом. Даже если устройство основания буду выполнять подрядчики, полученная информация позволит вам со знанием дела контролировать рабочий процесс.

Заливка фундамента своими руками производится в несколько этапов:

сооружение опалубки;
изготовление армирующего каркаса;
бетонирование.

Сборка опалубки

Перед тем как залить фундамент под дом своими руками, нужно правильно собрать и установить опалубку. Эта конструкция состоит из деревянных щитов, установленных вдоль траншеи. Они будут служить для формирования бетонного основания. Каркас должен быть достаточно жестким, чтобы выдержать давление бетонной смеси.

Фото 10. Опалубка для плитного фундамента

Щиты необходимо выставлять непосредственно по краю выкопанной траншеи без зазоров, через которые может вытекать бетон. Крепление осуществляется с помощью забитых в грунт брусков, параллельно стоящие конструкции крепятся между собой перемычками. С наружных сторон щиты распираются брусками, как показано на фото 11.

Фото 11. Опалубка под ленточное основание

Изготовление арматурного каркаса

Чтобы качественно залить фундамент своими руками и получить высокопрочную монолитную конструкцию, нужно изготовить надежный армирующий каркас. Он представляет собой пространственный каркас из рифленой арматуры сечением 12-16 мм. Соединение прутов между собой производится с помощью вязальной проволоки.

При армировании основания ленточного типа на дно траншеи на расстоянии 30-50 мм от стенок и с применением подставок высотой 30-50 мм укладывается 2-3 продольных прута (в зависимости от ширины ленты), которые связываются между собой поперечинами через 300-400 мм. Далее к ним крепятся вертикальные прутья длиной, которая должна быть равной глубине будущего фундамента. Затем через каждые 300-400 мм по высоте прикручивается горизонтальный каркас из продольных и поперечных арматурных стержней.

Рисунок 12. Схема армирования ленточного основания

Армирующий каркас для плитного фундамента делается в виде двухрядной горизонтальной сетки с размерами ячеек 200х200 мм. Они устанавливаются тоже на подставки, чтобы арматуру покрывал защитный слой бетона. Второй ряд армирующей сетки располагается на расстоянии 30-50 мм от предполагаемой верхней поверхности основания.

Фото 13. Армирующий каркас для плитного основания

Заливка бетонной смеси

Перед тем как залить ленточный фундамент, нужно рассчитать необходимое количество бетона. Для этого нужно высчитать объем каждой ленты и просуммировать все полученные значения. Запас добавлять не нужно, поскольку при расчетах дважды учитывался каждый угол периметра. А при определении количества бетона для плитного основания желательно добавить запас 10 %.

Фото 14. Бетонирование плитного основания

В процессе работ важно выполнить заливку всего фундамента за один раз для получения однородной монолитной конструкции. Нарушение этого правило чревато образованием трещин и постепенным разрушением основания. Поэтому в большинстве случаев застройщики заказывают уже готовую бетонную смесь в специальных машинах – «миксерах»

Это не только облегчает ручной труд, но и значительно ускоряет работу

Поэтому в большинстве случаев застройщики заказывают уже готовую бетонную смесь в специальных машинах – «миксерах». Это не только облегчает ручной труд, но и значительно ускоряет работу.

Фото 15. Процесс заливки ленточного основания

Обычно для основания используется бетон марки М250-М400. Лучше всего, если заливка фундамента под дом будет выполняться в теплое время года, поскольку в условиях минусовых температур снижаются прочностные характеристики железобетонной конструкции.

После заливки выполняется уплотнение бетона с помощью специального глубинного вибратора с последующим разглаживанием смеси для получения идеально ровной поверхности без впадин и наплывов.

Последовательность сооружения ленточного фундамента показа в следующем видео:

Процесс заливки плитного основания показан в следующем видеоматериале:

Этапы работ

Подготовка места

По занимаемому положению относительно уровня земли ростверк бывает 3-х видов:

низкий;
повышенный;
высокий.

Первым этапом является подготовка рельефа под строительство. Перед сооружением бетонной конструкции приступают к выравниванию строительной площадки, она должна быть плоской и горизонтальной. Если мероприятия выполняются на переувлажненном приусадебном участке, то для защиты «висящего» на опорах фундамента от воды прокладывают дренажную систему. Для этих целей вырывают по периметру выбранного под застройку участка канавы, которые направляются к стороне уклона земельного надела.

Далее приступают к разметке несущей основы будущего строения. Использую арматурные пруты, отмечают на грунту места посадки опор и внутренние и внешние углы сооружения. Чтобы ориентир был четкий, натягивают бечевку. При разметке допускаются погрешности в пределах 1 см. При промышленных методах строительства зданий на сваях для установки опор под фундамент используется специальная техника, которая забивает в места посадки конструкции из железобетона. Когда работы выполняются самостоятельно своими руками, то применяется для бурения земли строительный бур. Посадочные места выполняют с шагом в 150—200 см. Глубина лунок зависит от плотности земли и от границы промерзания почвы в местности, где проходит строительство. Обычно скважину делают на 0,3—0,5 м глубже этой отметки. Чтобы защитить сваю от воздействия влаги, в пробуренное отверстие помещают скрученную из рубероида трубку.

Опалубка ростверка

Ограничители из древесины необходимы для качественной заливки бетона. Для качественного выполнения заливочных работ необходимо соорудить вспомогательную конструкцию — ростверковую опалубку. Чтобы ее сделать, используются такие материалы:

металлические щиты;
деревянная доска;
щиты из продуктов деревообрабатывающей промышленности: фанеры, ОСП, ДСП.

Для самостоятельного строительства часто используются опалубки из древесины, их просто изготовить и применяются они многократно. Этот материал доступный пользователю по стоимости. Металлические изделия применяются в профессиональном строительстве. Стоимость покупки и аренды высокая, поэтому применять такую конструкцию в кустарном строительстве нецелесообразно.

Опалубку собирают после обозначения контуров. На дистанции 0,5—0,8 м друг от друга забиваются в вертикальном положении брусья, которые соединяются между собой проволокой или длинным брусом. Далее монтируются поперечные планки, которые фиксируют дно конструкции. В тех местах, где опоры будут соприкасаться с ростверком, в досках прорезают щели. Потом саморезами прикрепляются боковые стенки опалубки. Полученный таким образом желоб устилается пленкой, которая не допускает протекания бетонной смеси. При сборке опалубки следует учесть будущие размеры конструкции — высота около 300 мм, ширина должна превышать диаметр фундаментной опоры на 100 мм.

Изоляция сооружения

Для обеспечения долговечности здания применяют гидроизоляцию фундамента. Чтобы придать несущей конструкции прочности и надежности, защитить от воздействия влаги, необходим гидробарьер. Для этих целей используются такие материалы:

Обмазочные. Битумными мастиками бетон обрабатывают слоем в 30—50 мм.
Рулонные. Гудронной мастикой прикрепляется к поверхности сооружения рулонный рубероид.
Напыляемые. Специальным распылителем ростверк обрабатывают жидкой резиной.
Проникающие. Применяются гидроизоляционные смеси глубокого проникновения.

Армирование

Для укрепления ростверка выполняется 2-х рядное армирование. Чтобы раствор покрыл арматуру полностью, нижний уровень металлических прутов укладывают на брусья высотой в 30 мм. Прямоугольником из гладких арматурин соединяются нижний и верхний ярусы вязальной проволокой. Высота ростверка определяется расстоянием между рядами конструкции каркаса.

Заливка смеси

Для работ по бетонированию используют покупную или самостоятельно подготовленную смесь. Сначала заливают сваи. Через 5—7 дней после набора прочности основ приступают к заливке ростверка. Процесс начинают из заливания углов. Работу выполняют за один раз, чтобы бетон не расслаивался. Смесь тщательно трамбуют, чтобы из нее вышел воздух. Поверхность конструкции выравнивают правилом.

Пошаговое возведение фундамента

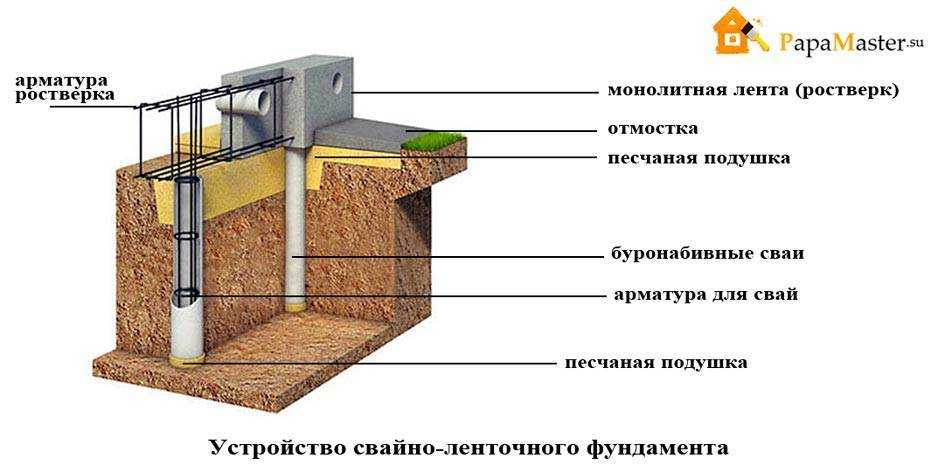

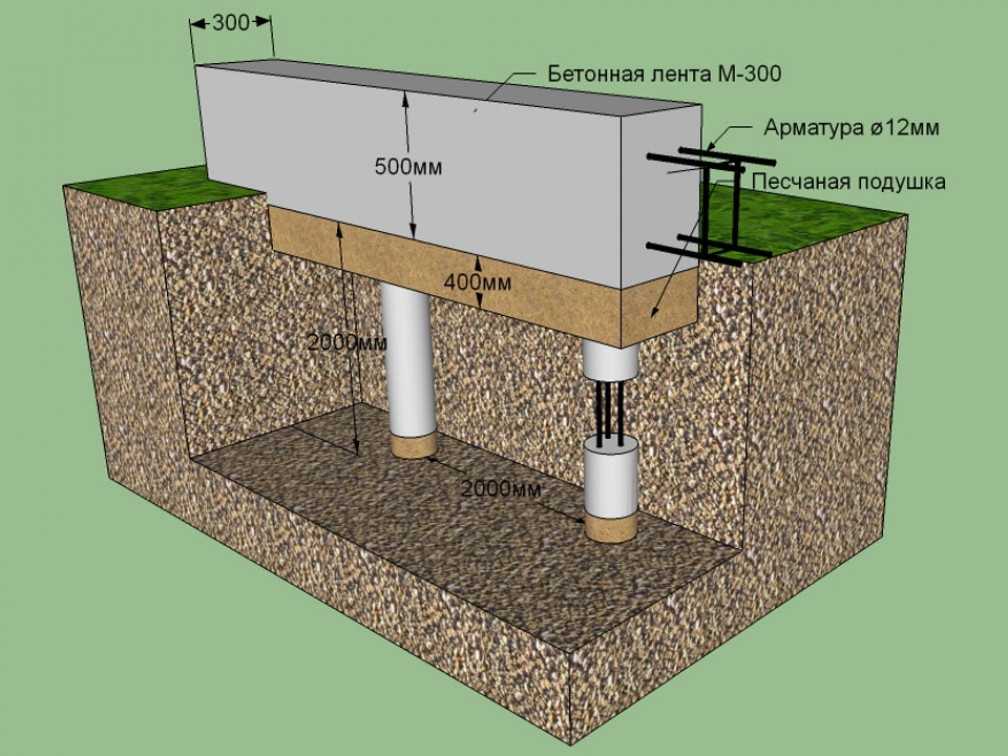

В основе создания свайно-ленточного основания лежит пошаговая инструкция:

Первоначально производится разметка. Она аналогична разметке под ленточный фундамент. По периметру строения убирается травянистый слой.

В углах будущего здания вбиваются прутья, между которыми натягивают шнур. Им отмечены границы внутреннего и внешнего контура будущего основания.
После этого определяются места под сваи. Расчет количества опор под ростверк производится исходя из нагрузки на одну штуку. Этот вес варьирует в диапазоне 800 – 1600 кг, в зависимости от почвы на участке под строительство. Расчет общей нагрузки производится с запасом на 30 %.
Далее пошаговая инструкция предусматривает проведение земляных работ в виде рытья котлована под ленту. Глубина его зависит от особенности почвы на участке. Когда котлован вырыт, на его дне, в местах расположения свай, готовят отверстия. Их глубина должна быть на полметра больше зоны промерзания, что придаст фундаменту наибольшую надежность, несмотря на то-что он мелкозаглубленный.
Под сваи используют металлические трубы. Вместо них можно применить асбоцементные. В отверстия, предназначенные для опор, насыпают песок. Слой его составляет около 30 сантиметров. Стены отверстий гидроизолируют рубероидом

Песок на дне является важной составляющей. Благодаря ему, фундамент будет надежно защищен от влаги.

Следующий этап – армирование внутренней части сваи

Рифленые пруты, не менее 3 штук на каждую опору, вставляются внутрь трубы. Их концы должны возвышаться над траншеей на расстоянии около 20 сантиметров. Для большей надежности некоторые мастера применяют дополнительное армирование, которое делается каркасным образом. Для этого арматура сгибается кольцами по диаметру трубы. Кольца связываются между собой проволокой. Между ними выдерживается расстояние около 1 метра. К кольцам привязывают 3 длинных рифленых прута. После этого полученный каркас помещают внутрь трубы.

Затем пошаговая инструкция предусматривает заливку подвижным бетоном в пропорции 1:6 внутренней части опоры. После заполнения трубы на 30 см, ее приподнимают на 20 см, чтобы раствор под опорой вытек и образовал подушку. В процессе дальнейшей заливки опоры, длинным шомполом бетон протыкают, чтобы выпустить из него весь воздух. Впоследствии заливка ленты производится таким же бетоном. Чтобы исключить пустоты из раствора, в него добавляют пластификатор;

Армирование ростверка производят прутом, диаметр которого не менее 8 мм. Учитывая расчет нагрузки, его укладка проходит в трех направлениях. Тем самым образуется трехмерная сетка. Там, где арматура пересекается между собой, ее связывают проволокой. Обязательным является соединение прутьев ростверка и опор. Такое армирование способствует большей прочности конструкции. В этом его плюсы.

Подготовительными работами для создания ленты является возведение опалубки. Если почва неустойчива, опалубку монтируют прямо в траншее. На твердом грунте деревянный каркас устанавливают на край траншеи. Для обустройства опалубки используют брус, гвозди и проволоку. Брус набивается на несколько досок. После того как щиты смонтированы в опалубку, их стягивают проволокой. Для придания гладкости внешней стороне фундамента, и для того чтобы вода не впитывалась в деревянные щиты, изнутри их обтягивают полиэтиленом. Высота опалубки должна немного превышать уровень будущего цоколя.

Благоразумным будет в заливочный раствор добавить гравий. Смесь для ленты принято заливать с трамбовкой. Если есть возможность, раствор уплотняют вибратором. Заливка должна быть разбита на этапы: необходимо лить раствор слоями в 20 сантиметров. По окончании верх основания выравнивается.

После полного затвердевания бетона, опалубку снимают, приступая к гидроизоляции фундамента и его утеплению. Для жилья из пеноблоков или газобетона это важно, поскольку намокший бетон может разрушить основание здания. Технология предусматривает применение битумных, полимерных мастик, рулонных материалов (рубероид, пленки). Перед этим поверхность фундамента грунтуется специальным раствором, затем покрывается антисептиком.
Утепление основания постройки из газобетона позволит создать стабильный теплый микроклимат. Различные виды современных материалов, а также современные технологии позволяют поддерживать в подвальном помещении плюсовую температуру даже в лютые морозы.

Такие материалы, как полистирол помогают решить проблему утепления. Плиты из него крепятся специальным клеем.

2 этап – разметка

Для разметки свайного фундамента удобно использовать обноску. Это такое приспособление, которое состоит из двух поясов. Первый пояс используется для определения высоты сваи (нулевой уровень). Второй пояс предназначен для обозначения места заливки ростверка. Конфигурация обноски на схеме. Обноску чаще заменяют кусками арматуры, на которые привязывают бечевку.

Сначала выполняется разметка внешней части наружной несущей стены. Затем внутренней.

Если используются железобетонные сваи, то выполняется их забивка. Для этого нужно:

погрузить в грунт с помощью молота сваебойной установки;
поднять сваю;
установить ее точно над местом установки;
при необходимости нарастить сваю.

Буронабивные или винтовые сваи: что лучше?

Решив устроить фундамент на свайных опорах, владельцы участков под застройку не знают, какие сваи лучше использовать: винтовые или буронабивные. Сравним оба варианта:

Критерий оценки	Буронабивные сваи	Винтовые сваи
Несущая способность сваи диаметром 50 см	Выдерживают 4 тонны	Выдерживают 1,5 тонны
Устойчивость к коррозии и агрессивным средам	Высокая	Низкая
Сортамент и размеры	Не ограничены	Ограничены существующими типоразмерами
Использование в грунтах	Во всех грунтах, кроме скальных	Не используются в скальных, болотистых, защелоченных грунтах
Трудоемкость монтажа	Средняя: требуется бурение, армирование, бетонирование	Низкая: сваи вкручиваются в землю
Время монтажа	Зависит от бетонных работ	В любое время года
Срок службы	Не менее 100 лет	От 25 до 50 лет

Стоимость винтовых свай зависит от размера, используемого для их производства металла и способа обработки. Цена буронабивных опор определяется как сумма стоимости обсадных труб, арматуры и бетона.

Как видно из сравнительной таблицы, буронабивные опоры более долговечные и дешевые. Однако их устройство требует значительно больше усилий чем, монтаж винтовых свай.

Дом из какого материала Вам нравится больше всего?

Дом из бруса 23.78%

Дом из кирпича 17.64%

Бревенчатый дом 13.78%

Дом из газобетонных блоков 19.14%

Дом по канадской технологии 11.06%

Дом из оцилиндрованного бревна 3.48%

Монолитный дом 4%

Дом из пеноблоков 3.81%

Дом из сип-панелей 3.32%

Проголосовало: 3679
