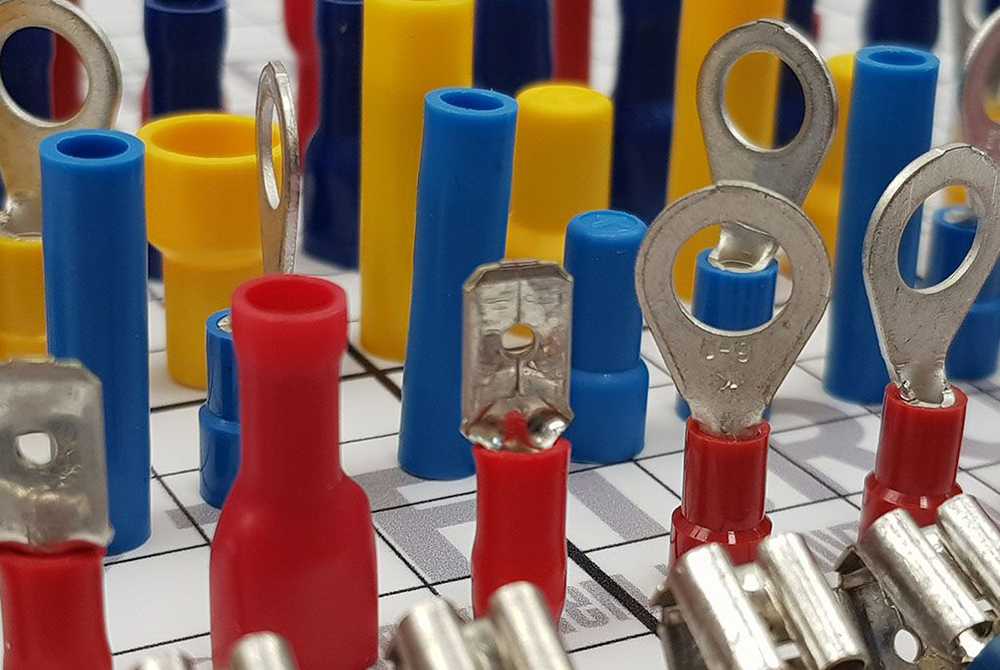

Наконечники для проводов под опрессовку: безопасное соединение кабелей

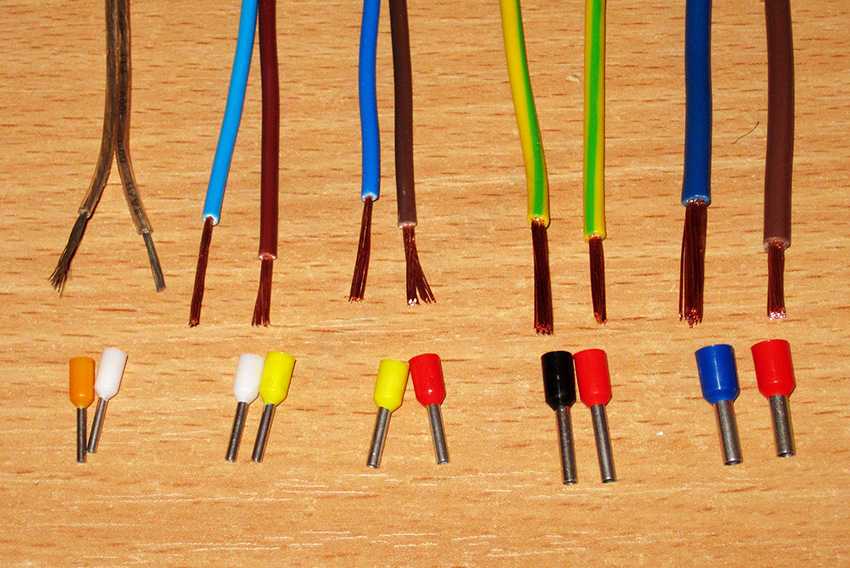

Наконечник штыревой втулочный изолированный для проводов и его опрессовка

Кабеля типа одиночного провода очень хорошо подходят для разводки электросети 220V по всему дому. Они жесткие, поэтому вы можете изгибать их как хотите, и благодаря тому, что внутри провод представляет собой одиночный стержень, без дополнительных инструментов, используя обычные электрические разъемы он быстро соединяется с другими проводами и блоками (например в электрощитке).

Сетевые шнуры — это совсем другая история. Они гибкие, а внутри один провод состоит из дюжины или даже нескольких десятков тонких медных проводков. Подавляющее большинство шнуров питания поставляемых с бытовой техникой и всевозможными удлинителями, изготавливаются с использованием проводных многожильных кабелей.

Используя такие кабели можно подключить два и более провода в одну точку без использования внешних электрических разъемов. Для этой цели используются кабельные концевые втулки (наконечник штыревой) и о них будет сегодняшняя статья. Важным преимуществом этого решения является получение очень хорошей контактной поверхности выключателя с кабелем или проводами.

Кроме того, клеммы такой гильзы можно использовать везде, где надо подключать кабели типа сетевой линии. Соединение же кабеля с электрическим соединителем изделия (модуля) без зажатой втулки может привести к тому, что винт соединителя надавит только на часть проводов кабеля, что ослабит надёжность и проводимость.

Зажим проводов разного сечения в общий наконечник

Наиболее сложная задача при монтаже (особенно для начинающих мастеров) — объединение проводников различного сечения в одном коннекторе. Чтобы избежать проблем, стоит придерживаться следующих правил:

• Провод большего и меньшего сечения отводятся друг от друга. Это удается сделать, благодаря разной изоляции у проводников, а также запаса по диаметру у юбки наконечника. Более тонкое изделие зачищается на большее расстояние, после чего смещается вперед, чтобы оно первым оказывалось в оконцевателе.
• На втором этапе главный провод до упора вставляется в наконечник и производится опрессовка.

По аналогичному принципу стоит действовать и в случае с двойными НШВИ — сначала заводится тонкий проводник, а после вставляются основные провода. Для обжима рекомендуется применять клещи СТК-03. В процессе работ следите, чтобы инструмент не защелкнулся. Для этого при обжиме удерживайте рычаг трещотки.

Зажим проводов разного сечения в общий наконечник

Наиболее сложная задача при монтаже (особенно для начинающих мастеров) — объединение проводников различного сечения в одном коннекторе. Чтобы избежать проблем, стоит придерживаться следующих правил:

• Провод большего и меньшего сечения отводятся друг от друга. Это удается сделать, благодаря разной изоляции у проводников, а также запаса по диаметру у юбки наконечника. Более тонкое изделие зачищается на большее расстояние, после чего смещается вперед, чтобы оно первым оказывалось в оконцевателе.
• На втором этапе главный провод до упора вставляется в наконечник и производится опрессовка.

По аналогичному принципу стоит действовать и в случае с двойными НШВИ — сначала заводится тонкий проводник, а после вставляются основные провода. Для обжима рекомендуется применять клещи СТК-03. В процессе работ следите, чтобы инструмент не защелкнулся. Для этого при обжиме удерживайте рычаг трещотки.

Опрессовка провода клещами

Процесс опрессовки не требует специальных навыков. Занимает мало времени, а результат получается хороший. Для более точного и аккуратного достижения цели можно предварительно потренироваться на кусках ненужного кабеля.

• Уложить наконечник с вставленным в него кабелем в матрице клещей. Чтобы он не сместился, придерживать его в гнезде рукой.
• Проверить соответствие размеров гнезда и гильзы.
• Сжимать ручки инструмента до щелчка, который означает, что опрессовка завершена.
• При необходимости обжим повторяют на некотором расстоянии от первого и далее до цветной «юбки».
• Если обжимается двойной соединительный элемент, нужно соблюдать следующие правила:
  1. внутрь вставляются два кабеля;
  2. использовать матрицу не менее 6 мм².

Чем опрессовать втулочные наконечники НШВИ

Для обжима гильз используется специальный инструмент, называемый обжимные клещи (кримпер), некоторые называют просто опрессовочный инструмент. Существует три типа таких инструментов:

• ручные;
• полуавтоматические;
• автоматические.

В автоматических кримперах зачистка, вставка наконечника и обжим производится в автоматическом режиме. В полуавтоматическом процессе можно производить одну из следующих операций:

• обжим;
• обрезку;
• зачистку и обжим.

Для таких операций применяются специальные аппликаторы, рассчитанные на определенный размер наконечника.

Друзья ранее я уже делал обзор на недорогой кримпер из Китая

Ручные кримперы очень разнообразны по своему устройству и возможностям, можно выделить четыре основные группы:

• специализированные ручные;
• электрические;
• пиротехнические;
• гидравлические переносные.

Также они могут отличаться формой аппликатора. В основном используют трапецию, четырехгранник и шестиугольник. Ручные используются для наконечников небольшого сечения, остальные три группы способны работать с сечением от 25 до 300 мм2.

Прежде чем приступать к обжиму, необходимо убедиться, что провод и наконечник соответствуют друг другу. Дело в том, что некоторые предприятия для производства проводов пользуются ТУ, поэтому их номиналы отличаются от других стандартов. После этого обрезают провод, делая это как можно аккуратнее. Чем ровнее будет произведена обрезка, тем легче будет вставить провод в гильзу.

Затем необходимо зачистить провод от изоляции. При работе лучше пользоваться перчатками, чтобы жир с рук не попадал на жилы

Здесь тоже нужна осторожность, чтобы не повредить жилы, иначе сечение уменьшится, и увеличится нагрузка на контакт

На следующем этапе провод вставляется в наконечник. Несмотря на простоту операции, некоторые допускают ошибку, скручивая жилы в жгут. Этого не следует делать. Во время прессования на жилы оказывается очень сильное давление, в результате чего некоторые перекрещенные проволоки передавливают друг друга, что также ведет к их обрыву. На заключительном этапе гильза с проводом вставляется в кримпер и опрессовывается.

После опрессовки наконечники не должны сниматься с провода, если это происходит, то либо наконечник велик, либо плохо была проведена опрессовка.

Поскольку ассортимент оборудования очень велик, невозможно более подробно описать этот процесс. Всегда необходимо пользоваться инструкцией, приложенной к инструменту.
