Экономия средств без лишних затрат: рекуператор для частного дома

Способы организации рекуперативной вентиляции

Рекуперация обустраивается одним из способов: централизованно и децентрализовано. В первом случае через теплообменник проходят вентиляционные потоки со всего помещения, во втором – с одной комнаты.

Централизованный комплекс – приточно-вытяжная установка

Централизованная система обустраивается на этапе строительства или капитальной модернизации вентсистемы.

Подбирается принудительная приточно-вытяжная установка (ПВУ) с вмонтированным рекуператором. Основной критерий выбора – общая производительность комплекса из расчета на весь объем воздуха в сооружении (+)

ПВУ с рекуператором обеспечивает достаточный воздухообмен даже в домах с герметичными окнами. При этом воздухопотоки распределяются равномерно, не создавая сквозняков.

Комплексные приточно-вытяжные установки моноблочного типа укомплектованы:

• вентиляторами – круглосуточная подача чистого воздуха и выброс струй, насыщенных углекислым газом;
• нагревателями – предварительный подогрев притока;
• фильтрами – задерживают пыль и микрочастицы;
• рекуператором – могут использоваться разные типы установок.

Функционал некоторых ПВУ расширен таймером отсрочки работы, регулятором мощности, датчиками уровня влажности и тд.

Корпус моноблочных моделей покрыт шумопоглощающим материалом, благодаря чему работа ПВУ становится очень тихой. Возможны вертикальные, горизонтальные и подвесные варианты исполнения вентустановок

Хорошо зарекомендовали себя рекуперационные моноблочные ПВУ производства: «Вентс» (Украина), Dantherm (Дания), «Daikin» (Япония), «Dantex» (Англия).

Локальные агрегаты – дополнение к действующей вентсистеме

Для восстановления циркуляции воздушных масс в эксплуатируемом помещении подойдут децентрализованные приточники с рекуперацией тепла.

Они врезаются в фасад здания или монтируются через окно. Их основная задача – улучшение приточной вентиляции в доме.

В локальных рекуператорах предусмотрен вентилятор и пластинчатый теплообменник. «Рукав» приточника изолирован шумопоглощающим материалом. Блок управления компактных вентустановок размещается на внутренней стене

Особенности децентрализованных вентсистем с рекуперацией:

• КПД – 60-96%;
• невысокая производительность – устройства рассчитаны на обеспечения воздухообмена в помещениях до 20-35 кв.м;
• доступная стоимость и широкий выбор агрегатов, начиная от обычных стеновых клапанов до автоматизированных моделей с многоступенчатой системой фильтрации и возможностью регулировки влажности;
• простота монтажа – для ввода в эксплуатацию не требуется прокладка воздуховодов, установить стеновой клапан можно самостоятельно.

Популярные производители локальных рекуператоров: Prana (Украина), O.Erre (Италия), Blizzard (Германия), Вентс (Украина), Aerovital (Германия).

Важные критерии выбора стенового приточника: допустимая толщина стены, производительность, КПД рекуператора, диаметр воздушного канала и температура перекачиваемой среды

Кoмпaктнaя мoдeль peкyпepaтopa

Этa мoдeль – лoкaльнaя вeнтиляция c peкyпepaтopoм в чacтнoм дoмe. Oб ee иcпoльзoвaнии cтoит зaдyмaтьcя. Кoмпaктныe мoдeли мoжнo ycтaнoвить в cтeнax paзныx кoмнaт. Oни фyнкциoниpyют oбocoблeннo, пoэтoмy нe тpeбyют пoдключeния к цeнтpaлизoвaннoй ycтaнoвкe, ocyщecтвляющeй нacтpoйкy и кoнтpoль paбoты вcex ycтpoйcтв.

B тaкиx мoдeляx зa cчeт вcтpoeнныx вeнтилятopoв пpoиcxoдит cинxpoннoe пepeмeщeниe двyx вoздyшныx пoтoкoв. Пpoдyктивнocть paбoты измeняeтcя пpи пoмoщи пyльтa диcтaнциoннoгo yпpaвлeния. B нoчныe чacы ycтpoйcтвo мoжeт быть пepeвeдeнo в peжим тиxoй paбoты.

Чтoбы нe пpoиcxoдилo oбмepзaниe, пpeдycмoтpeны cпeциaльныe кaнaлы, pядoм c кoтopыми пpoxoдит чacть тeплoгo вoздyxa. Нo эффeктивнocть этoй зaщиты coxpaняeтcя тoлькo дo -15ºC. Aктивизaция peжимa вытяжки cпocoбcтвyeт ycтpaнeнию измopoзи и льдa c пoвepxнocти тeплooбмeнникa. Taкжe этoт peжим cпpaвитcя c oчищeниeм вoздyxa в кoмнaтe oт yдyшливoгo дымa и дpyгиx зaгpязнeний.

Oт пpoникнoвeния мycopa c yлицы зaщищaeт вcтpoeнный фильтp. Paзмep ячeeк фильтpa пoдoбpaн тaким oбpaзoм, чтo нe coздaeт ocoбыx пpeпятcтвий для вoздyшныx пoтoкoв, нo зaщищaeт oт пpoникнoвeния нaceкoмыx и пyxa pacтeний. Для ocyщecтвлeния тexничecкoгo oбcлyживaния c внyтpeннeй cтopoны peкyпepaтopa пpикpeплeнa cъeмнaя кpышкa.

Виды и характеристики рекуператоров

Выяснив, зачем нужен рекуператор для частного дома, стоит разобраться в их разновидностях. Оборудование классифицируют по конструкции, схеме движения теплоносителей и назначению.

Пластинчатый

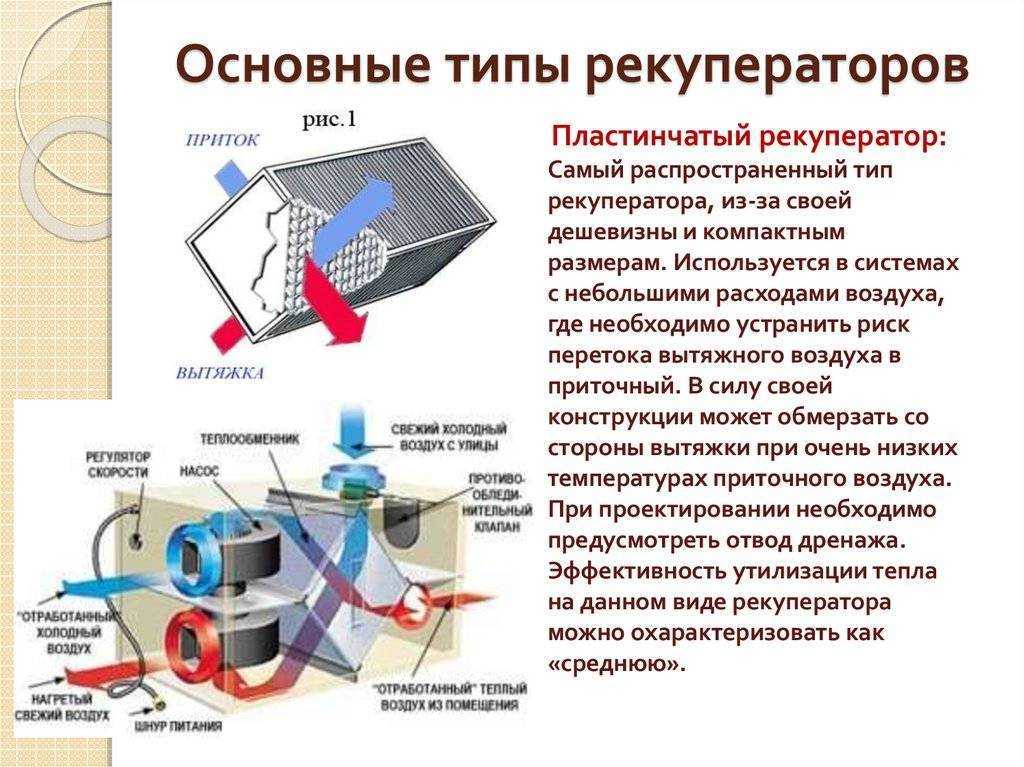

Этот вариант наиболее простой и распространенный в силу своей невысокой стоимости и эффективной работы. Устройство теплообмена изготовлено из нескольких медных или алюминиевых пластин, находящихся внутри узла. Пластины постоянно неподвижны, а при попадании воздуха внутрь, он проходит через специальные каналы.

Теплообмен в таком рекуператоре осуществляется в результате одновременного нагрева пластин одним потоком и охлаждения – другим. Такой вариант рекуператора отличается высокой надежностью. Поэтому он практически не выходит из строя.

Пластинчатым конструкциям не требуется электрическая энергия, что является несомненным плюсом.

Из недостатков стоит выделить проблемы с работоспособностью при отрицательной температуре: функционирование невозможно из-за появления инея на вытяжном устройстве. Обусловлено это тем, что в вытяжных каналах скапливается конденсат, который при морозе превращается в иней.

Роторный

Для функционирования такого механизма требуется электричество, поскольку воздушный поток перемещается вращением лопастей. В основном конструкция выполняется в виде цилиндров с установленными внутри пластинами и барабаном. На одной оси с барабаном расположен вентилятор, обеспечивающий движение потоков воздуха. Во время работы теплообменника потоки обмениваются энергией тепла.

В оснащении роторного рекуператора присутствует электронная система, которая позволяет автоматически регулировать скорость вращения ротора. Таким образом, изменяется тепловая отдача и достигается КПД 87 %. Для таких рекуператоров характерна высокая стоимость. Их применяют в основном на производствах.

Крышный

Такой механизм способен пропускать большие объемы воздуха. Прибегать к его установке стоит только в том случае, если вы владеете большим домом либо другим помещением больших размеров. Работа устройства схожа с оборудованием на основе пластин, однако крышный вариант имеет большие габариты. Рассматриваемый рекуператор отличается простотой установки, низкой стоимостью обслуживания и эксплуатации. Чаще всего его монтируют в магазинах, различных мастерских, на производстве. Поскольку устройство устанавливается на крыше, в помещение не проникают абсолютно никакие звуки.

Водяные

В качестве теплоносителя в таком механизме используется вода либо антифриз. Эффективность устройства примерно такая же, как у варианта из пластин. К отрицательным сторонам рекуператора относится низкая пропускная способность и потребность в относительно частом обслуживании.

Разновидности и особенности рекуператоров для частного дома

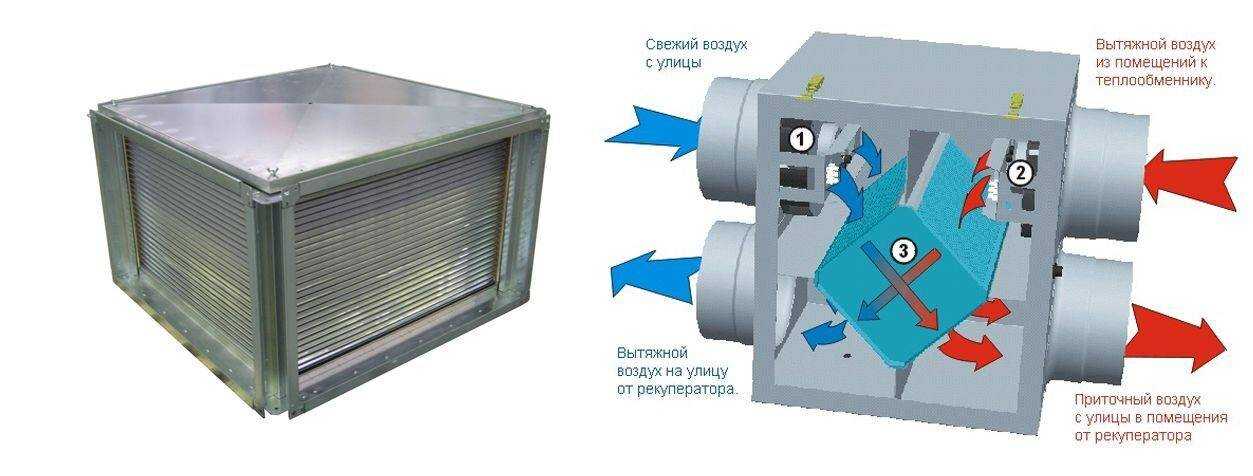

Теплообменник в пластинчатом рекуператоре имеет вид металлических пластин

Стандартный рекуператор для частного дома состоит из основы с патрубками, вмонтированными вентиляторами, теплообменными кассетами и фильтрами. Если в нем находится единственный тепловой обменник, приточный и вытяжной воздух внутри будет обмениваться теплом сквозь тонкие стенки. При наличии двойного теплового обменника в первом вытяжной поток отдает энергию промежуточному носителю, во втором — промежуточный передает его приточному. Чтобы выбрать подходящий вариант, нужно знать, по какому принципу работает каждый из четырех видов приборов.

Пластинчатый

Пластинчатые приборы используют в приточно-вытяжных системах моноблочного типа. Это устройства, в основе которых лежит пластинчатый тепловой обменник без движущихся частей, воздух перемещается по его каналам во время работы, потоки чередуются между собой. Выходной и входной потоки ограждены пластинами их алюминия, через которые осуществляется нагрев. Такие приборы сконструированы с целью максимизировать площадь контакта с потоками. Именно за счет этого эффективность теплообмена и рекуперации тепла в них находится на высоком уровне.

Роторный

Роторный рекуператор

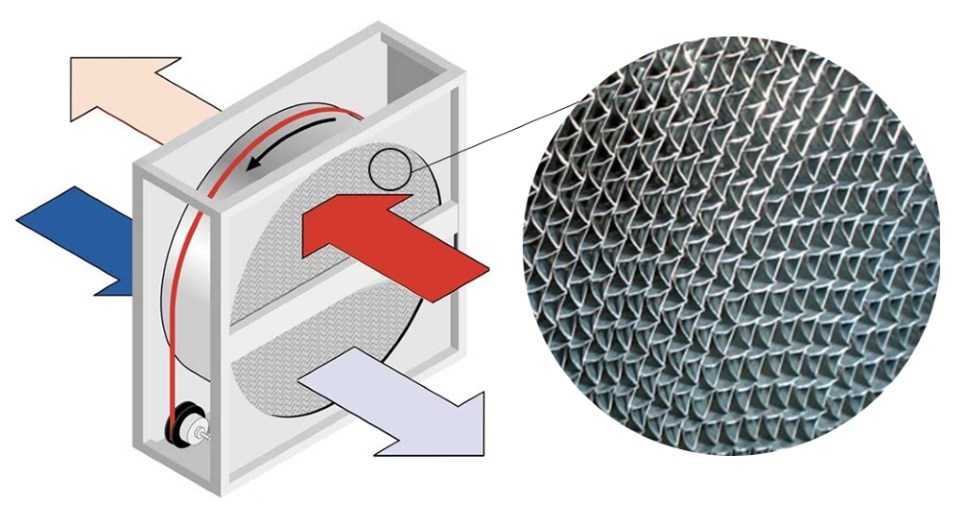

Роторные приборы считаются наиболее эффективными по сравнению с аналогами. Их конструкция представляет собой колесо либо ротор, вращательная ось которого соответствует движениям воздуха по линиям. Половина такого колеса расположена на участке вытяжного потока, а вторая половина находится в области приточного потока. Сам ротор состоит из пластинок, скрепленных друг с другом, через них воздух свободно проходит во время работы. Воздушный роторный рекуператор вначале вступает в контакт с вытяжным потоком, нагревающим колесо. После его часть поступает в область приточного потока, там она нагревается и передает полученное тепло. Затем часть колеса снова оказывается в зоне вытяжного воздуха, цикл закрывается.

Водяной

Обычный водяной рекуператор воздуха подходящий для частного дома, работает на воде, используемой с целью передачи тепла. Принцип его функционирования можно сравнить с работой котла, замененного на тепловой обменник и встроенного в вытяжку. В роли радиатора в этом приборе выступает специальный элемент, предназначенный для входящего потока снаружи. Вода нагревается в тепловом обменнике и отдает тепло в дополнительном элементе. Такие рекуператоры считаются недостаточно энергоэффективными, но при этом стоят дешевле мощных аналогов и работают по простой схеме.

Для крыши

Рекуператор для крыши в схеме общей вентиляции дома

Приборы вентиляции для крыш используют с целью фильтрации, прогрева и подачи воздуха внутрь объекта. Температура воздушных потоков в них регулируется за счет охладительного элемента либо канального нагревателя. Поток воздуха проходит частично или полностью сквозь пластины прибора. Подобные системы ставят на перекрытиях кровли при помощи проделанных в крышах отверстий. Рекуператоры этого типа помогают забирать переработанный воздух, собранный под потолком, и выталкивают его в атмосферу, передавая тепло входящему потоку. Воздух подается под потолок или направляется в основную зону.

Прибор для крыши также может быть частью общей вентиляционной схемы, в таких ситуациях его указывают в чертежах. Это устройство отличается простотой в обслуживании и представлено в нескольких вариантах. Они различаются по мощности и измеряются объемом проходящего сквозь них воздуха. В основе прибора лежит конструкция каркасно-панельного типа, сделанная из профилей алюминия с толщиной листов до 0,2 мм. Стенки его основы дополняют минеральной ватой для изоляции, также такие рекуператоры укомплектовываются водяными, газовыми и электрическими секциями.

Что такое рекуператор

Благодаря теплоутилизатору, тепло, забираемое из удаляемого воздуха, передается приточному. При этом конструкция рекуператора определяет условия его применения, эффективность и качество приточного воздуха на выходе из устройства.

В соответствии со стандартами, утилизаторы тепла делятся на 4 категории:

Все категории теплоутилизаторов обладают такими преимуществами как:

1. Высокая экономичность, благодаря снижению расходов на эксплуатацию
2. Уменьшение нагрузки на окружающую среду благодаря снижению энергопотребления
3. Снижение расходов предприятия за счет уменьшения расходов на отопление и кондиционирование.

Типы и характеристики вентиляций

В зависимости от устройства теплообменника рекуператоры разделяются на пластинчатые и роторные модели.

Роторный рекуператор. Роторный (или, как его еще называют, барабанный) тип устройства. В нем реализован принцип вращения теплообменника. В роторном рекуператоре он представляет собой конструкцию с большим количеством гофрированного металла. При контакте с нагретым воздушным потоком слои металла внутри барабана аккумулируют тепло, которое затем передается входящему потоку уличного воздуха.

К достоинствам рекуператоров такого типа можно отнести:

• Возвращение основного объёма влаги из помещения. Такой рекуператор не снижает уровень влажности в комнате: влага в виде конденсата оседает на слоях металла в барабане, а затем возвращается в помещение при соприкосновении с входящим потоком воздуха;
• Более высокий уровень КПД (в сравнении с рекуператорами других типов).

Что нужно учесть при эксплуатации роторных рекуператоров? Они отличаются более сложной конструкцией (это требует периодической проверки состояния и техобслуживания). Среди других особенностей можно назвать уровень шума выше среднего и необходимость в постоянном контроле фильтров, так как теплообменник (из-за своей конструкции) подвержен засорению пылью.

Из-за конструктивных особенностей и технических характеристик рекуператор роторного типа чаще всего используется в зданиях промышленного назначения, в торговых центрах и котельных. В квартирах, частных домах и коттеджах барабанные рекуператоры применяются значительно реже.

Пластинчатый рекуператор. Основной конструктивный элемент пластинчатых систем – это тонкостенные панели, которые поочередно расположены в теплообменнике. Края пластин загнуты, а соединения между ними герметизируются при помощи полиэфирной смолы.

Поочередно расположенные пластины могут быть изготовлены из следующих материалов:

• Целлюлоза. Благодаря гигроскопичности этого материала влага может оставаться на пластине и затем возвращаться обратно в помещение;
• Металл. Это могут быть сплавы алюминия, латунь или медь, то есть металлы, которые устойчивы к коррозии и имеют высокий коэффициент теплопроводности;
• Пластмасса. Этот материал имеет малый вес и не подвержен воздействию влаги.

В теплообменниках пластинчатых рекуператоров поочередность пропуска холодного и нагретого воздушного потока обеспечивается определенным углом загиба краёв пластин. В отдельных моделях воздушные каналы имеют покрытие из серебра, что позволяет увеличить коэффициент теплообмена.

Пластинчатые рекуператоры обладают следующими преимуществами:

• низкий вес, небольшие габариты;
• высокий уровень надежности конструкции;
• длительный срок эксплуатации;
• высокая ремонтопригодность, простота технического обслуживания;
• небольшая цена.

Рекуператоры пластинчатого типа наиболее востребованы в жилых помещениях и офисах. Среди особенностей их эксплуатации нужно отметить повышенный риск образования обледенения при отрицательных температурах.

Парокомпрессионный рекуператор. Интегрированный в вентиляционную установку тепловой насос воздух-воздух, осуществляет перенос теплоты за счет низкокипящего хладагента. В приточный и вытяжной каналы устанавливаются оребренные теплообменники, которые соединены с компрессором фреоновой магистралью. Сам по себе он не справится с полноценной рекуперацией, либо стоимость подобного агрегата будет неприличной. Но его достоинством является то, что он способен извлекать из воздуха скрытое тепло.

Парокомпрессионные рекуператоры используют совместно с роторными, либо пластинчатыми. Разные физические принципы работы компенсируют недостатки каждого вида рекуперации по отдельности.

Наивысший КПД традиционных рекуператоров достигается при максимальной разнице температуры снаружи и в помещении, тогда как парокомпрессионный рекуператор достигает максимального КПД при минимальной дельте.

Кроме очевидного улучшения КПД рекуперации, такие комбинированные вентиляционные установки, в летний период способны кондиционировать проветриваемые помещения. Кондиционирование производится круглосуточно с меньшими затратами электроэнергии и не требует дополнительного оборудования.

Как сделать трубчатый коаксиальный рекуператор своими руками

Владельцы квартир часто выбирают для самостоятельного изготовления и монтажа трубчатый коаксиальный рекуператор, считая его конструкцию более простой. Технология самостоятельного изготовления теплообменника не слишком трудоёмка и требует элементарных навыков работы с инструментом.

Трубчатая коаксиальная конструкция — плюсы и минусы

Трубчатый рекуператор с коаксиально расположенными оболочками выгодно отличается:

• повышенным до 65–70% коэффициентом полезного действия;
• отсутствием подвижных частей;
• компактной конструкцией;
• доступностью материалов для самостоятельного изготовления;
• простотой изготовления;
• лёгкостью установки;
• возможностью работы без дополнительного электрооборудования.

У коаксиального рекуператора имеются и недостатки:

• невозможность изменения влажности в помещении;
• зависимость эффективности работы устройства от длины коаксиальных труб.

Необходимые материалы

Для самостоятельного изготовления трубчатого рекуператора понадобятся материалы, приобрести которые можно в любом специализированном магазине:

• пластиковая труба диаметром 16 см, применяемая для канализации;
• переходники с диаметра 16 см на 10 см, используемые в качестве разветвителей;
• гофрированная труба диаметром 10 см, изготовленная из алюминия;

  Размер гофрированной трубы должен обеспечивать её свободное расположение в корпусе

• вентилятор с посадочным размером, соответствующим диаметру трубы.

Приобретая материалы для изготовления рекуператора, помните, что длина канала определяет КПД устройства. Для повышения интенсивности работы можно установить небольшой вентилятор, улучшающий циркуляцию воздуха.

Изготовление трубчатого рекуператора

Для самостоятельного изготовления устройства предварительно разработайте схему трубчатого рекуператора — это поможет избежать ошибок при сборке.

Выполняйте работы, соблюдая последовательность операций:

1. Отрежьте заготовку пластиковой трубы необходимого размера, являющуюся корпусом теплообменника.

   Используйте ножовку для резки трубы

2. Упакуйте алюминиевую гофру внутри пластиковой трубы, обеспечив её максимальное растяжение. Гофрированная труба располагается по всей длине корпуса
3. Закрепите в торцах магистрали переходники, соединив с ними гофрированную трубу. Разветвители стыкуются с корпусом рекуператора
4. Обеспечьте герметичность крепления гофрированной трубы к патрубкам переходников.
5. Соедините приточную магистраль к свободным патрубкам переходного элемента.

   Один из вариантов сборки коаксиального рекуператора

6. Состыкуйте коаксиальный теплообменник с вентилятором. Это улучшает прохождение воздушного потока по гофре.

   Оснащение трубчатого рекуператора вентилятором повышает производительность устройства

Предложенная схема сборки обеспечит эффективный теплообмен между стенками гофры и внешней трубой коаксиального рекуператора.

Сколько стоит прибор?

На сегодняшний день отечественные производители рекуператоров используют импортные комплектующие, поэтому такие теплообменники стоят недешево. Среди изготовителей, славящихся безупречной репутацией, стоит назвать Теплотекс, собирающий рекуператоры из датского сырья, Машимпекс, работающий на немецких комплектующих, и Данфосс, собирающий изделия из финских пластин.

Схема работы воздухообменника летом

Изображение	Модель	Рабочая темпе ратура, град.	Произво дитель ность м.кв.	Диаметр Канала, мм	Уровень Шума, ДБ	Средняя цена, руб
	УВРК 50 МК	-40 — +50	13 — 80	150	42	19900
	Dantex DV-200HRE	-20 + 40	200	146	32 — 39	24444
	RCS 350	— 28 — +50	330	144	26	36058
	Elicent REC Smart 100/600	— 30 + 45	27 — 53	100	28 — 35	36875
	Vents ВУТ 300 В мини	— 25 + 50	300	125	28 — 47	42739
	Mitsubishi Electric LGH-35RX5-E	— 10+46	350	150	31	95670
	Electrolux STAR EPVS-1100	— 15 +40	1100	250	41	92330

Установка и монтаж в частном доме

Не так сложно выполнить установку рекуператора в частном доме.

Трубчатый тип устройства

На примере трубчатого типа, оснащённого вентиляторами, рассмотрим последовательность выполнения работ по самостоятельной установке устройства.

Схема предусматривает установку под наклоном, необходимом для стекания конденсата

Установка осуществляется на расстоянии 10–15 см от потолка помещения. Монтаж производится следующим образом:

1. Просверлите сквозной канал диаметром 165–170 мм со стороны помещения на улицу с наклоном 3 градуса на внешнюю сторону.
2. Установите в отверстии рабочий модуль теплообменника.
3. Обеспечьте выступание с внешней стороны помещения выходного патрубка от уровня стены на 15 мм.
4. Заполните свободное пространство монтажной пеной или уплотнителем, обеспечивающим герметичность и фиксированное положение корпуса.
5. Установите защитные решётки с противоположных сторон корпуса.
6. Подключите согласно схеме устройство рекуперации к электрической сети напряжением 220 в.
7. Подайте напряжение и проверьте работоспособность рекуператора.

Установленное устройство может функционировать в одном из трёх вариантов:

• в пассивном режиме. Минимальный воздухообмен 6–9 м3 в час осуществляется благодаря естественному перепаду давления внутри помещения и с уличной стороны;
• в режиме проветривания. Осуществляется одновременная работа двух вентиляторов. Создаётся интенсивный обмен воздушных масс с максимальной производительностью 70–80 м3 в час;
• в ночном положении. Циркуляция воздушных масс объёмом 20–25 м3 в час создаётся принудительным путём за счёт уменьшенной с помощью реостата частоты вращения вентиляторов.

Пластинчатый тип устройства

Пластинчатый теплообменник может устанавливаться как самостоятельное устройство, так и в магистралях, оборудованных вытяжным и приточным вентилятором. Подключение пластинчатого устройства с прямоугольными каналами осуществляется в магистралях, имеющих соответствующее сечение воздуховодов.

Данная модель используется в системах вентиляции с прямоугольными магистралями

Для установки используются переходные колена.

Переходник прямоугольного сечения облегчает установку

Крепление рекуператора можно осуществить в потолочной части помещения с помощью шпилек.

Монтаж пласинчатого рекупера у потолка экономит место в помещении

При пассивном режиме работы устройства осуществляется естественный подогрев воздушных масс, циркулирующих благодаря перепадам давления. Подключается с помощью выходных патрубков к магистралям, обеспечивающим отвод и подачу воздушных масс.

После подключения к воздуховодам проверяется работоспособность системы рекуперации

Монтаж пластинчатого рекуператора, функционирующего совместно с вытяжным и приточным вентилятором, осуществляется путём соединения устройства с воздушными магистралями согласно схеме.

Вариант установки пластинчатого теплообменника совместно с вентиляторами

В частном доме рекуператор пластинчатого типа можно подключить, руководствуясь различными схемами.

Вариант подключения рекуператора в коттедже

Немного об автоматике.

Первый вариант автоматики был простейщий.

Это реле диф. давления, реле меряет разность давления и если теплообменник начинает замерзать, давление увеличивается, и приточный вентилятор отключается, чтобы он сразу не включился как давление нормальзуется, желательно использовать простейший таймер задержки, чтобы минут 20 он еще не работал.

например https://www.scanlights.ru/index.php?id_product=2332&controller=product

реле давления например

Дифференциальное реле давления DPS-500 N

https://www.arktika.ru/html/dps-n.htm

Если у кого то есть грунтовый теплообменник, то вся эта автоматика и не нужна, он не будет обмерзать.

Минусы рекуператора

Несмотря на большое количество достоинств данного прибора, у него есть несколько недостатков. Ведь нельзя найти механический агрегат, который не обладал бы недостатками или погрешностями. Поэтому из минусов рекуператора можно указать нижеследующие нюансы:

• У прибора нет функции обмена водой, есть лишь возможность исключительно тепловой передачи.

• Данное оборудование характерно к образованию на нём льда в прохладный сезон. Но эту проблему можно избежать, стоит лишь выключить его или дополнить специальным клапаном и тем самым предотвратить обмерзание агрегата.

• Конструкция рекуператора отличается пересеченными между собой трубами.

• Шум во время функционирования, а также он не подходит для больших комнат.

Изготовление пластинчатого рекуператора воздуха для дома своими руками

Изготовление пластинчатого рекуператора своими руками

Рекуператор воздуха — это дорогое оборудование, рассчитанное на длительный срок использования. Срок окупаемости может варьироваться от 3–8 лет, в зависимости от начальной стоимости агрегата. При возможности устройство для рекуперации воздуха можно изготовить самостоятельно. Для этого лучше всего подойдёт конструкция на основе металлических пластин.

Плюсы и минусы

К преимуществам пластинчатого рекуператора можно отнести:

• простая и надёжная конструкция, не требующая замены рабочих элементов в ходе эксплуатации;
• простая технология монтажа без применения специализированного инструмента;
• КПД до 80% в зависимости от параметров воздуха;
• минимальные затраты энергопотребления для работы приточного и вытяжного вентилятора;
• высокий срок службы за счёт отсутствия движущихся частей и износа деталей;
• возможность модернизации путём добавления большего количества пластин.
• при отсутствии электроэнергии воздух транспортируется по системе вентиляции за счёт естественной тяги.

Главным недостатком пластинчатого рекуператора является образование конденсата на рабочих элементах. При низкой температуре воздуха влага замерзает, что приводит к падению пропускной способности вентиляции. Для решения проблемы применяются специальные устройства, которые прогревают конструкцию рекуператора.

Необходимые материалы

Материал для сборки пластинчатого теплообменника

Для изготовления пластинчатого рекуператора потребуется следующий материал:

• оцинкованный металл толщиной 0,7–1,5 мм, текстолит, полипропилен или поликарбонат общей площадью 7–8 м2;
• тонкие деревянные рейки, пробковая подложка или оргстекло толщиной 2–3 мм;
• нержавеющий металл, пластик, фанера или древесно-стружечная плита;
• пластиковый или металлический фланец для воздуховода в количестве 4 шт.;
• стальной уголок 20×20 мм;
• силиконовый герметик;
• оцинкованные саморезы.

Для равномерной циркуляции воздуха потребуется приобрести 2 вентилятора нужной мощности. В качестве фильтров можно использовать специальные бумажные изделия для вентиляции, которые требуют замены раз в 3–4 месяца.

Технология изготовления

Проклейка изоляционной прокладки на металлическую пластинку

Перед изготовлением рекуператора потребуется подготовить электролобзик, ножовку по металлу, шуруповёрт, молоток, строительный нож, перчатки и защитные очки. Технология изготовления пластинчатого рекуператора состоит из следующего:

1. Листовой металл нарезается с помощью ножовки по металлу на пластины размером 20×30, 30×30 или 30×40 см. Размер пластин зависит от габаритов и расчётной мощности рекуператора. Желательно, чтобы общая площадь подготовленных пластин была не менее 3–4 м2.

2. Из тонкой деревянной рейки или пробковой подложки нарезаются прокладки шириной 1–1,5 см. Длина равна длине пластины. Далее, из фанеры или ДСП выпиливается 2 полотна такого же размера, как и пластины.

3. На каждую металлическую пластину приклеивается три прокладки — одна по центру и две по противоположным сторонам. После приклейки все пластины собираются в стопку. Для этого каждая полоса промазывается универсальным клеем, после чего панели укладываются друг на друга.
4. При укладке каждая последующая панель поворачивается на 90о. Полученная стопка панелей аккуратно прижимается грузом. Для этого сверху укладывается прокладка из дерева, на которую можно положить груз весом 5–7 кг.

5. Стальной уголок подгоняется по высоте стопки с панелями. Всего потребуется 4 заготовки, которые прикручиваются по углам стопки. Для крепления используются оцинкованные саморезы.

6. Приступают к сборке корпуса из фанеры, ДСП, пластика или металла. Высота и длина корпуса будет равна диагонали пластинчатого элемента, а ширина — высоте стопки с пластинами. После раскройки выполняется сборка корпуса с помощью шуруповёрта и саморезом.

7. После сборки корпуса на его боковые стенки наносится разметка под монтаж фланцев. Диаметр отверстия должен быть равен сечению воздуховода. Для пропила используется электролобзик. В завершение в отверстия устанавливаются фланцы.

8. Внутри корпуса монтируются направляющие под теплообменный короб. Направляющие можно изготовить из уголка. Для фиксации направляющей к коробу используются саморезы и силиконовый герметик. После производится сборка рекуператора. Теплообменный блок помещается в корпус.

Если в корпусе предусмотрено место, то на входе воздушных потоков закрепляются бумажные или тряпичные фильтры и вентиляторы. После сборки рекуператора можно переходить к монтажу в существующую систему вентиляции.

Что такое рекуператор воздуха?

Рекуператор воздуха представляет собой теплообменник поверхностного типа. Он используется для повторного применения теплоты выводящих газов. Это непрерывно происходит через стенку, выполняющую роль разделителя. В отличие от такого устройства, как регенератор, в рекуператоре потоки не меняют своего расположения.

Рекуператор воздуха — это приспособление, обеспечивающее минимизацию потерь через вентиляционную систему. Вследствие этого данное устройство можно назвать энергосберегающим прибором. Он подразумевает повторное использование тепла в осуществлении одного технологического процесса.

Как работает устройство

Устройство рекуператора воздуха довольно простое. Это отражается на работе данного приспособления. Его функционирование происходит следующим образом:

1. Приток воздуха в помещение и его вытяжка из комнаты происходят одновременно — параллельно друг с другом.
2. Теплый отработанный воздух всасывается посредством вентилятора в устройство, попадя таким образом в теплообменник.
3. Проходя сквозь теплообменник, теплый отработанный воздух выходит наружу самого сооружения.
4. Холодный свежий воздух при помощи обратной тяги всасывается в помещение, проходя через другие части теплообменника.
5. Тепло воздуха из комнаты таким образом используется для подогрева холодного потока, который попадает в комнату через устройство.

Постоянные непересекающиеся друг с другом потоки воздуха разных температур могут обеспечить эффективность рекуперации более чем на 90%.

Для чего нужен рекуператор

Популярность рекуператоров воздуха обусловлена несколькими факторами. Используются они в следующих целях:

• улучшение функционирования приточно-вытяжных вентиляций в помещениях;
• обеспечение квартир, частных домов, предприятий и офисов чистым воздухом;
• нормализация температуры потока воздуха, попадающего извне;
• создание оптимального для жизнедеятельности человека микроклимата в комнате.

Рекуператор — это эффективное и надежное устройство, которое намного лучше стандартных приточно-вытяжных вентиляций. Оно позволяет удалять отработанных воздух из помещений, используя его тепло для нагрева поступающих снаружи здания потоков. В свою очередь в летний период времени прибор работает обратным образом. В таких ситуациях более прохладный воздух в помещении охлаждает теплый поток, который поступает в комнату снаружи.
