Как подключить двойной выключатель на две лампочки: схемы и инструкции

Как определиться со схемой подключения на несколько лампочек

Существует разница при подключении приборов на 1-клавишный и 2-клавишный переключатель. Для более четкого понимания, рассмотрим схемы подключения по отдельности.

Подключить несколько лампочек

1. Фазу стоит вести от счетчика к переключателю, а уже от переключателя — к лампочке;
2. Ноль идет напрямую к лампочке, минуя выключатель.

Данный принцип является самым распространенным и не требует каких-либо дополнительных расходов, если требуется подключить, к примеру, люстру. В случае, если у Вас используются сразу несколько лампочек, то при таком подключении загораться и тухнуть они будут одновременно.

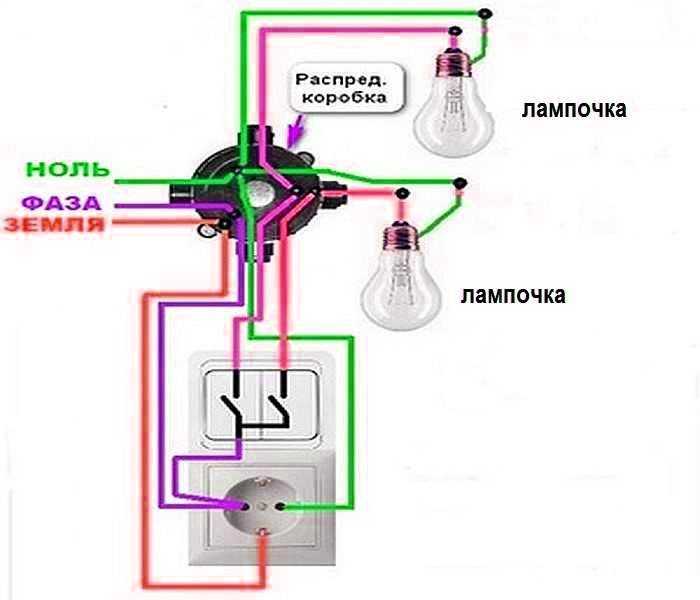

Вариант с подключением проводки к двухклавишному переключателю

1. Ноль идет напрямую к источникам света, соединенный параллельно между ними;
2. Фазный провод идет на переключатель, в котором каждая клавиша будет давать электричество на отдельные энергоустановки.

Таким образом можно использовать либо сразу два, либо один источник света, включив одну или две клавиши соответственно.

Плюс такого подключения состоит в том, что в случае с разными комнатами — это возможность управлять светом с одного включателя. А если свет в одной — легко изменять яркость света.

В современных домах при монтаже электропроводки используют трехжильный провод. Общая картина подключения не меняется, добавляется только элемент, который «заземляет» проводку. Подключается он к металлическим деталями светильников, минуя переключатели.

В том случае, если в узле с включателем стоит розетка, то подключение проводят по-другому. Провод «земли» необходимо протянуть от распределительной коробки к розетке из-за более высокой потенциальной нагрузки на розетку, нежели на лампочку.

Монтаж электрических проводов

Перед проведением подключения нужно провести проверку используемых проводов. Для этого необходимо провести тестирование и определить, какой из проводов является фазовым. Для тестирования используется индикаторная отвертка, которая покажет наличие тока светодиодным сигналом. Нужно отметить фазовый провод, чтобы впоследствии не перепутать его с нулевым.

Перед началом установки двойного выключателя следует грамотно проложить электропроводку до места локализации устройства. В случаях использования скрытого способа проводки разводку проводов проводят до момента оштукатуривания стен. Только после этого на места устанавливают выключатели и светильники, а затем их подключают. Прокладка проводов производится согласно предварительно составленной схеме.

При использовании открытого способа проводка укладывается в кабель-каналы или гофрированные трубы. В случаях замены электропроводки скрытый способ считается более трудоемким, поскольку сначала нужно демонтировать старую проводку, а затем установить новую. Открытый способ электропроводки является более экономичным и не требует затрат и труда. Довольно легко удалить старую проводку и подключить новую.

Подготовительный этап подключения

После того, как кабель размещен на назначенное место, начинают процесс подключения выключателей. В период укладки и подключения необходимо обесточить помещение, в котором будут происходить работы.

В грамотно спроектированном распределительном щитке все автоматы-выключатели маркированы, и поэтому обесточить нужный автомат не составит труда. Если провода не подписаны, то автомат можно обнаружить методом подбора.

После разводки проводов начинают монтаж двухклавишного включателя.

Работа начинается с зачистки кончиков проводов. Подключить двойной выключатель света можно с использованием 3 проводков: первый – вводной, который обеспечивает вхождение тока, и 2 выводных, которые подсоединяются к приборам освещения. Кончики проводов зачищают от изоляции, расстояние зачистки составляет примерно 10 см.

Затем очищенные провода подсоединяют к клеммам. Этот крепеж в системе обозначается буквой «L». Такой зажим расположен в одной стороне конструкции, то есть — отдельно, и его нельзя перепутать. Такой способ используют для двухклавишных включателей, если их конструкция не модульная.

Для модульных выключателей подключение происходит по-иному. В этом случае вводной кабель подключается в клемму первого модуля. Такая клемма обозначается также буквой «L», только она соединяется тонким проводом со вторым модулем. Именно так происходит подсоединение к фазному проводу. Выводные клеммы обозначаются на схеме в виде стрелок, и подсоединение к ним проводков производится аналогичным образом.

Различают несколько вариантов подключения двойного выключателя:

1. Простейший способ характеризуется равным количеством проводов от потолка и осветительного прибора. Для соединения таких проводов достаточно просто их скрутить между собой.

2. Если на потолке 3 провода, а люстра имеет большее количество плафонов, то в этом случае проводят распределение проводов на секции и их подключение к фазовому проводу.
3. Если из потолка выходят 4 провода, в этих случаях провода скручивают между собой. Один из четырех проводов является заземляющим, его можно определить по светло-зеленому цвету и маркировке «РЕ».

На конструкции по бокам располагаются 2 винтика, с помощью которых можно регулировать фиксацию лапок. В случаях, если устройство болтается, с помощью винтов можно его подкрутить и закрепить покрепче. Для этого понадобится фигурная отвертка.

Коробку монтируют в специально подготовленное углубление, после чего устанавливают верхнюю декоративную рамку. Затем выключатель крепят в подрозетнике. Для крепления используют болты или зажимы. Этот процесс зависит от конструкции купленного вами включателя. Есть разновидности, имеющие съемные рамки и кнопки для нажатия. Эти элементы снимают перед подключением и устанавливают после выполнения всего объема работ.

Особенности монтажа

Грамотная установка переключателя рассматриваемого типа подразумевает учет следующего ряда аспектов:

1. Месторасположение.
2. Крепление предустановочных компонентов.
3. Выбор схемы.
4. Соединение контактов.
5. Крепление и проверка включателя.

Разберем детально особенности каждого из них.

Месторасположение

При выборе места монтажа 2-х-клавишного переключателя учитываются такие факторы:

• Доступность, удобство пользования.
• Отсутствие препятствий в виде мебели и предметов интерьера.
• Соответствие требованиям по высоте – около 1 м от пола.
• На расстоянии от 0,6 м к крану, душу и прочим источникам сырости.

Включатель света должен располагаться в удобном и безопасном для эксплуатации и обслуживании местеИсточник anlan.ru

• Дистанция от газопровода – не менее 0,5 м.
• Установка в помещении с нормальной влажностью – например, не в душе или туалете, а снаружи в прохожей.

После того, как место определено, чтобы подключить двухклавишный выключатель к двум лампочкам или группам светильников, остается только в соответствии со схемой подключения правильно рассчитать длину проводов. При этом проводники должны иметь запас, так как в ходе монтажа они зачищаются, скручиваются и нередко укорачиваются.

Предустановочные компоненты

Прежде чем приступить непосредственно к монтажу переключателя, требуется установить следующие компоненты:

1. Питающий кабель от электрощитка.
2. Распредкоробка. В ней будут соединяться проводники от включателя и светильников.
3. Основание, или стакан. Предназначается для крепления базы переключателя.
4. Пазы в стене для укладки кабелей.

Включатели должны соответствовать типу укладки кабелей. Модели разделяются на скрытно устанавливаемые и накладные. Первые подходят при прокладке проводов в штробе или под отделкой, вторые – при наружном способе.

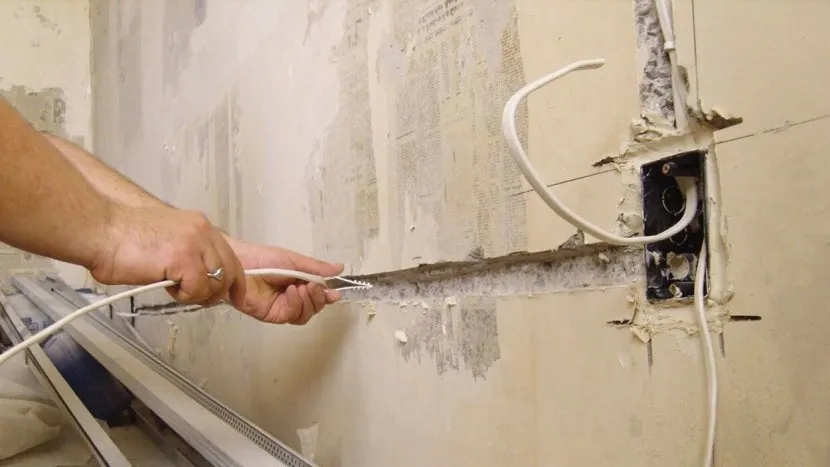

Перед установкой включателя нужно подготовить стену и проложить электропроводкуИсточник remonts-v-dome.ru

Выбор схемы

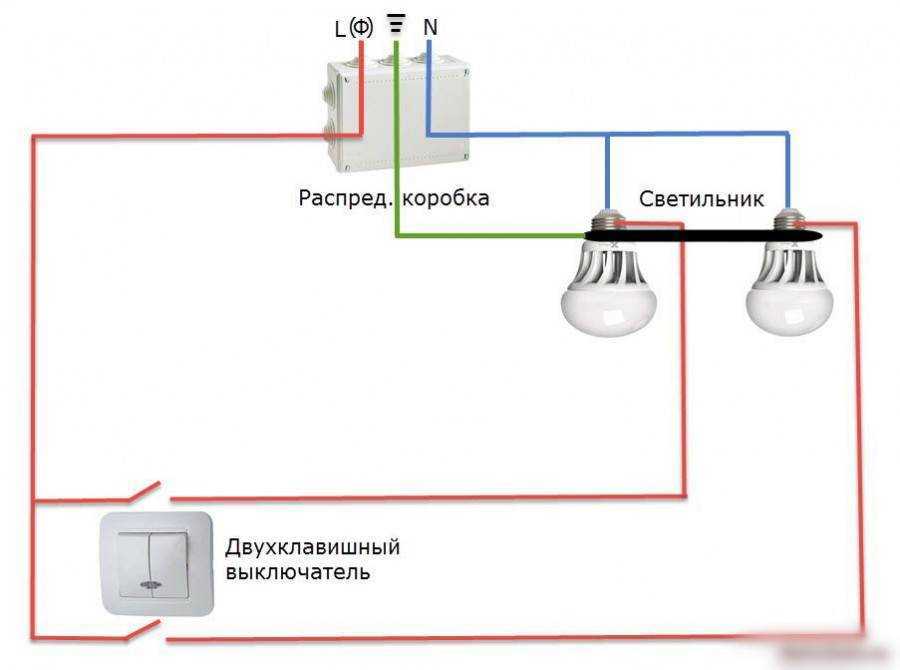

Есть две схемы подключения двойного выключателя на 2 лампочки:

• На каждую лампочку в одном светильнике. Применяется, когда нужно в одном осветительном устройстве раздельно управлять 2-мя лампочками или их группами.
• На отдельные приборы освещения. Используется для 2-х отдельных светильников, в том числе расположенных в разных комнатах.

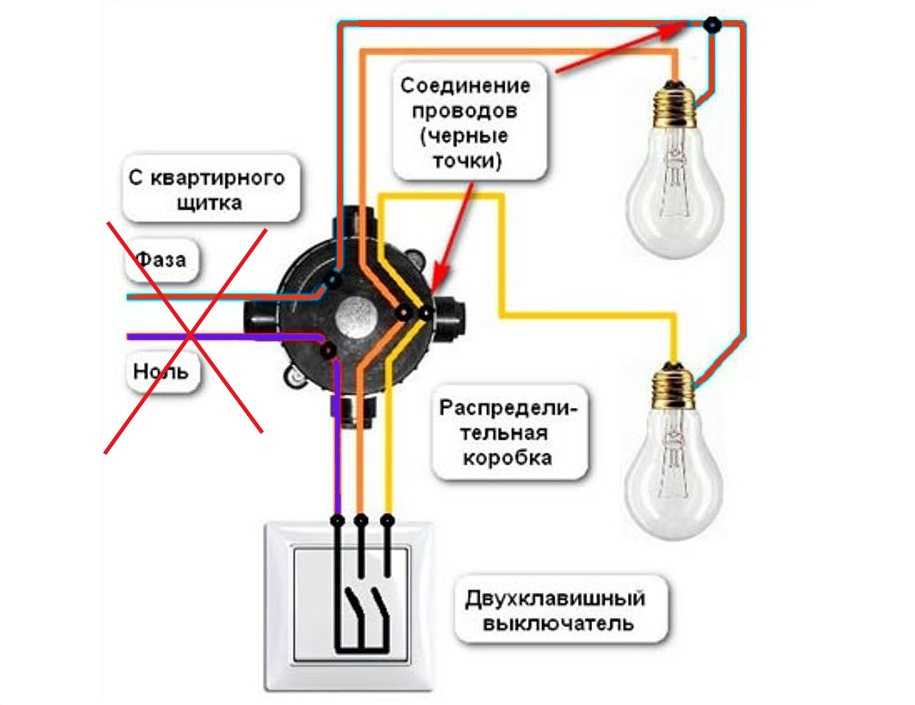

В первом случае и к прибору освещения и к переключателю подводятся 3-х-жильные кабеля, а во втором – к включателю 3-х-жильные, а к каждому светильнику 2-х-жильный.

Соединение контактов

Зачищенные от изоляции края проводников соединяются между собой в распределительной коробке. При этом последовательность стыковки должна строго соответствовать выбранной схеме. После того как система проверена на работоспособность, скрутки изолируются, а коробка закрывается.

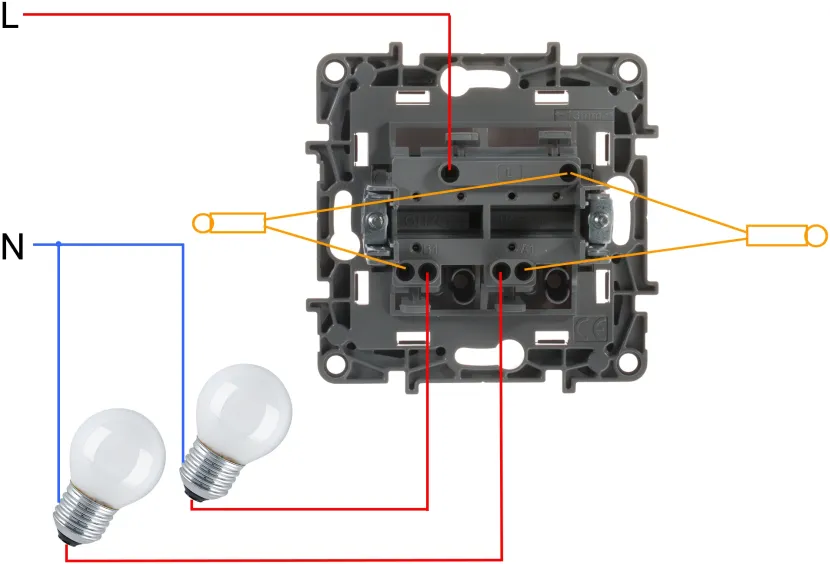

Сам выключатель света с двумя клавишами имеет следующую схему подключения:

1. От электрощитка через распредкоробку жила питающей фазы крепится на вводном контакте, обозначаемым, как правило, символом «L».
2. К двум выводным контактам, обозначаемыми стрелками, фиксируются 2 провода, подающие фазу на лампочки, группы или светильники.

Схема устройства и подключения 2-х-клавишного включателяИсточник legrand.ru

Современные модели оснащены так называемыми втычными контактами. Чтобы выполнить соединение, край провода нужно зачистить и вставить в отверстие.

Крепление и проверка включателя

Корпус включателя обязательно крепится к заранее монтированной на стене базе или подрозетнику. Для этой цели на его внутренней части имеются отверстия.

После того, как выключатель света с двумя клавишами закреплен, провода соединены и передняя панель установлена на место, можно проверить работоспособность схемы подключения:

• Сначала с помощью щупа проверяется наличие/отсутствие фазы в ответственных точках в соответствии со схемой.
• Далее тестируются контакты при включенном/выключенном положении клавиш.
• В завершении проверяется работа системы с вкрученными лампочками.

Советы начинающим электрикам

• Нельзя проводить подключение бытового прибора при включенной сети электропитания.
• Все работы должны проходить с исправными инструментами.
• Выключатель в полной сборке должен быть качественным.
• Рекомендуется приобретать прибор с клеммниками-фиксаторами, которые позволяют закрепить жилы один раз. Выключатели с болтовым креплением жил могут его повредить, а полное прижатие уменьшает износостойкость и может вызвать искрение.
• В процессе подключения нередко возникают случаи, когда нужно прибегать к процессу скрутки проводов (последовательное присоединение). В таких случаях необходимо тщательно зажимать стыкующиеся провода и обматывать их изоляционным материалом, а поверх него надевать защитный пластиковый колпак. Сталкиваясь с этой проблемой и неразберихой со схемой подключения – лучше обратится к квалифицированному специалисту, дабы не обесточить всю квартиру.

Полезные советы

• ВСЕГДА перед началом работ обесточивайте сеть!
• Для выключателей достаточно кабеля с сечением 1,5 кв. мм. Более толстый хуже размещается в монтажной коробке;
• Выключатели с зажимными клеммами удобнее в монтаже и более надежно удерживают провод;
• При монтаже выключателя для коммутации света в ванной комнате, он должен находиться вне помещения;
• При подключении люстры с большим количеством рожков и лампами накаливания, выбирайте устройство с номинальным током 10 ампер;
• Покупайте электротовары в специализированных магазинах. Там вы сможете получить квалифицированную консультацию;
• При монтаже выключателя, совмещенного с розеткой в доме, где есть маленькие дети, выбирайте устройство с защитными шторками на розетках.

Какие могут быть проблемы

Неисправности установленного устройства случаются от разных причин. Например, одна  из клавиш может пропускать определенную световую группу, или  все лампы включаются одновременно. Это свидетельствует о том, что не работает распределение осветительных приборов  на клавиши. Также выключатель может вообще не срабатывать. Подобные проблемы возникают при неправильном подсоединении проводов или при их подключении в неправильном порядке.

Стильные и удобные выключатели в интерьере

Помните, что при закладке проводов часто не соблюдаются стандарты маркировки по цветам, поэтому проводите дополнительную проверку. С помощью индикатора прозвоните все провода.

Простые советы помогут избежать многих проблем. Не забывайте перед началом любых работ с электричеством отключать электричество. Действуйте в соответствии с инструкцией и правильно маркируйте проводники.

Виды выключателей света

Все выключатели разделяют по нескольким признакам:

1. По способу установки:

• Накладные для наружной проводки;
• Внутренние для скрытой проводки, утапливаются в отверстия проделанные в стенах.

2. По способу управления переключением:

• Клавишные конструкции, самый распространенный способ;
• Поворотные;
• С электронным датчиком на движение или уровня наружного освещения, могут быть акустические, температурные датчики в зависимости от необходимости условий эксплуатации ;
• Со шнурком или цепочкой;
• Сенсорные;
• Дистанционного управления, с пультом в радио или ИК диапазоне, в онлайн режиме по интернету;
• Диммеры.

3. По схеме коммутации контактов

• Обычные замыкающие и размыкающие один контакт (Одноклавишные);
• Двух и трехклавишные переключатели
• Перекидные (проходные) одноклавишные и многоклавишные;
• Перекрестные.

Обратите внимания, что по способу коммутации обычные или проходные выключатели могут быть с одной или большим количеством клавиш, соответственно и коммутируемых контактов.

4. По способу крепления проводов на контакты:

• Винтовые;
• Зажимные на пружинах.

Конструкции механизмов контактных групп бывают разными, это зависит от производителей.

Устройство и принцип работы

С помощью таких переключателей одним и тем же источником света удается управлять из двух точек и более, включая его в одном месте, а выключая – в другом (или наоборот). Благодаря чему во время перемещения коридор будет постоянно освещен на всем протяжении пути.

Вид с тыльной стороны двухклавишных проходных выключателей  разных производителей показан на рисунке ниже.

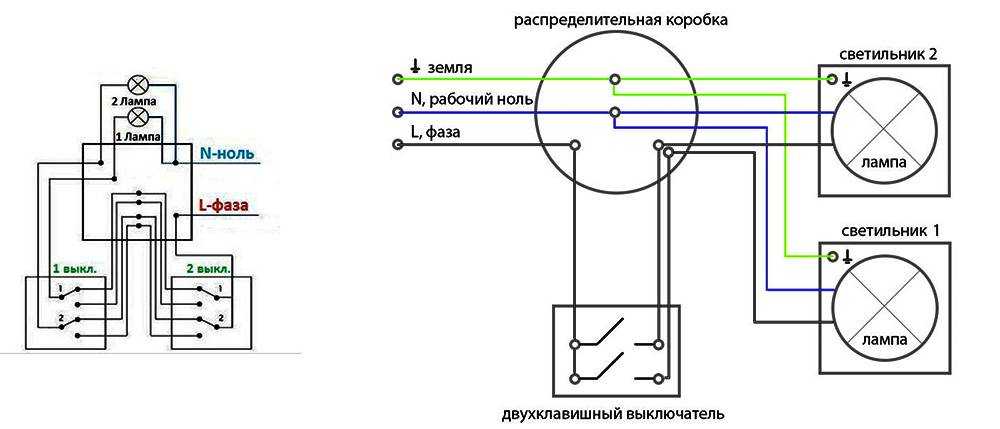

Схему подключения двойного проходного выключателя удается реализовать посредством одноклавишного прибора, так что вполне закономерен вопрос: для чего тогда нужна вторая клавиша?

Для ответа на него потребуется разобраться в следующих разъяснениях:

• Двухклавишный выключатель проходного типа также содержит перекидные контакты, но в этом случае число переключающих групп ламп увеличивается с одной до двух.
• Число проводников, соединяющих два разнесенных в пространстве коммутирующих прибора, увеличивается до 4-х.
• При этой схеме подключения двухклавишных проходных выключателей появляется возможность коммутировать сразу две осветительные лампочки (одну включать, а другую – выключать).
• Чтобы увидеть различие между двухклавишными и одноклавишными выключателями нам поможет их непосредственное сравнение. Для этого потребуется вспомнить схему подключения проходного выключателя, в которой соединение обустраивается только на двух проводах.

Если в случае единственной клавиши коммутировалась только одна группа (лампа включалась и выключалась), то в цепочке с двухклавишным переключателем таких групп уже две. Согласно схеме проходных двухклавишных приборов в данной ситуации можно будет включать первую из 2-х лампочек, одновременно выключая вторую и наоборот.

Порядок объединения проводов

Монтаж выключателя предваряет подготовка

При помощи специальной отвертки (ее еще называют индикаторной) осторожно проверяют защищенные концы от электрощитка. По итогам проверки «ноль» и «фаза» в обязательном порядке обозначаются фломастером

Специалисты обходятся без этого, но тем, у кого нет опыта в подобном деле, рекомендуется затратить немного времени – это позволит предотвратить ошибки. Не игнорируйте данный совет, иначе вы потратите еще больше времени на исправление недочетов. После этого можно выполнять подключение.

На первом этапе подсоединяются три провода: «ноль» от электрощита объединяется с 2 концами световых приборов (люстры, светильника). Если монтируется новый осветительный прибор, «ноль» объединяют с единственным кабелем. Принцип подключения с уже имеющимися световыми приборами и новыми различный

В этом заключается основное отличие, его необходимо принимать во внимание

На следующей стадии фазовый провод от электрощитка подводят к обособленному контакту выключателя, состоящего из двух клавиш. Данная мера требуется для дальнейшего отключения конкретного устройства, по-другому делать недопустимо, иначе будет нарушена главная схема.

В завершение подсоединяются оставшиеся концы проводов от световых устройств к 2 клеммам, которые содержит выключатель. Итогом проделанных манипуляций становится прерывание фазы при отключении любой из клавиш. На основании этого можно сделать вывод, что работа выполнена правильно. Принцип здесь несложный, вы сможете в нем разобраться и осуществить все необходимые действия своими руками.

Картинка наглядно демонстрирует, как должны быть подключены провода. Фото помогут вам понять, что и в какой последовательности нужно делать.

Если вы попробуете поменять двухкнопочный выключатель своими руками, то поймете, что профессиональных знаний и умений в этом деле не требуется. С этой задачей смогут справиться даже новички, особых сложностей не возникнет. Многие из тех, кто пробовал самостоятельно подсоединять выключатели, утверждают, что обычную розетку смонтировать гораздо труднее.

Не бойтесь браться за эту работу, особенно если хотите сэкономить на услугах специалистов. Вам не придется ждать приезда мастера и платить ему деньги, вы сможете установить выключатель сами в свободное время. Конечно, есть определенные нюансы, о которых можно узнать исключительно в процессе работы, но вы сумеете в них разобраться.

Как подключить люстру

Подключение различных люстр возможно к различным же выключателям:

• одноклавишным;
• и двухклавишным.

Подключение через выключатель с одной клавишей

Самая простая схема подключения люстры — это когда из отверстия в потолке выходит проводная пара. Процесс подключения тогда предельно прост: провода соединяются меж собой попарно, и все. Даже последовательность такого соединения не важна. То есть синий ноль-провод в распределительной коробке напрямую подсоединяется к ноль-проводу, но уже в люстре. А коричневого цвета фаза-провод от источника питания все в той же распределительной коробке идет сначала на выключатель, а затем к точно такому фаза-проводу, но уже в светильнике (люстре).

Соединять провода надо с использованием винтовых клеммовых зажимов. Скрутить проводную пару можно и пассатижами, но обязательно нужно будет изолировать концы проводов при помощи специальных колпачков. Таковы обязательные требования техники безопасности.

А вот изоленту (или ПХВ-ленту), которой многие привыкли «заматывать» провода, лучше не использовать. Она точно рассохнется со временем, и, естественно, пострадает качество выполненной изоляции.

В люстрах определенной конструкции не предусмотрено предварительного объединения ламп, и тогда проводные пары идут от каждой из лампочек.

Когда люстра больше, чем в одну лампу, с ее подключением не бывает проблем. Ноль-провода люстры собираются, соединяются и потом подключаются к сетевому ноль-проводу. То же самое и с фазами, но они от выключателя подключаются к фаза-проводу.

Процесс подключения — это скручивание одноцветных проводов. А затем получившиеся скрутки соединяются с проводами, направляющимися по потолку к одноклавишному выключателю.

Видео-инструкция по подключению одноклавишного выключателя представлена ниже:

Подключение через выключатель с двумя клавишами

Начнем с того, что практически вся проводка в городских квартирах или загородных особняках теперь выполняется именно с использованием трехжильного кабеля, в котором находятся провода в разноцветных оплетках. А к монтажному месту любой люстры подходят также три разноцветных провода от двухклавишного выключателя. И сначала необходимо определить, каково назначение каждого из этих проводов.

Понятно, что один — ноль-провод, и он общий для всего комплекта светильниковых ламп. А два других — фазные, проходящие через разные клавиши выключателя.

Сегодня не существует, к большому сожалению, четкой цветовой электросхемы, которой бы придерживались все электромонтажники. Поэтому и провода разных фирм оплетены по-разному. Значит, перед тем, как соединять имеющиеся провода, надо четко выяснить их назначение. Сделать это можно с помощью специального индикатора (или индикаторной отвертки – тоже хороший инструмент). И обязательно при включенных клавишах выключателя. Там, где индикатор обнаружит напряжение, будет фаза, где нет — нулевой проводник.

Если в доме не найдется индикатора, процесс незначительно, но усложнится. Придется обесточивать помещение полностью, разбирать выключатель. Точнее, достаточно будет только снять с него крышку, чтобы увидеть, какого цвета и от какой клавиши провод идет непосредственно к люстре. Нулевой проводник, естественно, не проходит ни через какие клавиши.

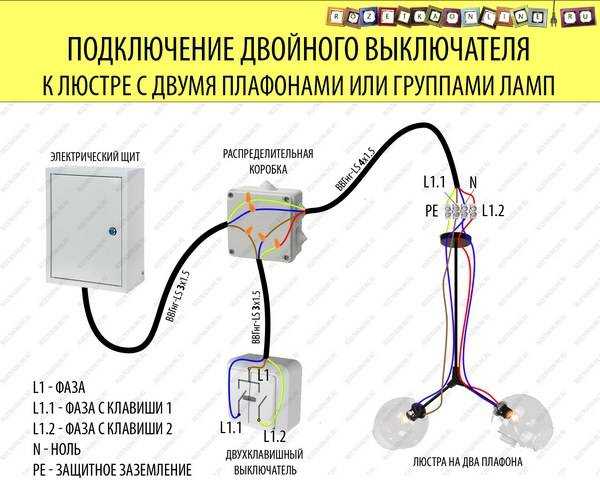

В принципе, подключение люстры через двухклавишный выключатель похоже на процесс ее подключения и через одноклавишный. Различие лишь в том, что фазные ламповые проводники делятся на 2 секции. И по одной скрутке от каждой ламповой группы подключаются (вместе) к ноль-проводнику. Оставшаяся пара скруток подсоединяется (по отдельности) к оставшейся паре проводов.

Подключение люстры к двойному выключателю дает пользователю возможность регулировать освещенность помещения, зажигая лампы светильника ступенчато.

Краткая видео-инструкция по подключению двухклавишного выключателя приведена ниже:

Несколько люстр на одном выключателе

Возможен и такой вариант освещения жилых и коммерческих помещений. Он идеален там, где одновременно приходится включать несколько осветительных приборов в одной или сразу нескольких комнатах.

Подключение выполняется следующим образом: люстры (или группа светодиодных/галогенных ламп (если галогенных, то с установкой понижающего трансформатора)) подключаются параллельным соединением. При этом каждый из светильников:

• подключен к выключателю через отдельную распределительную коробку;
• или размещение происходит в единой распределительной коробке.

Все зависит от того, какая будет выбрана схема электрической проводки.

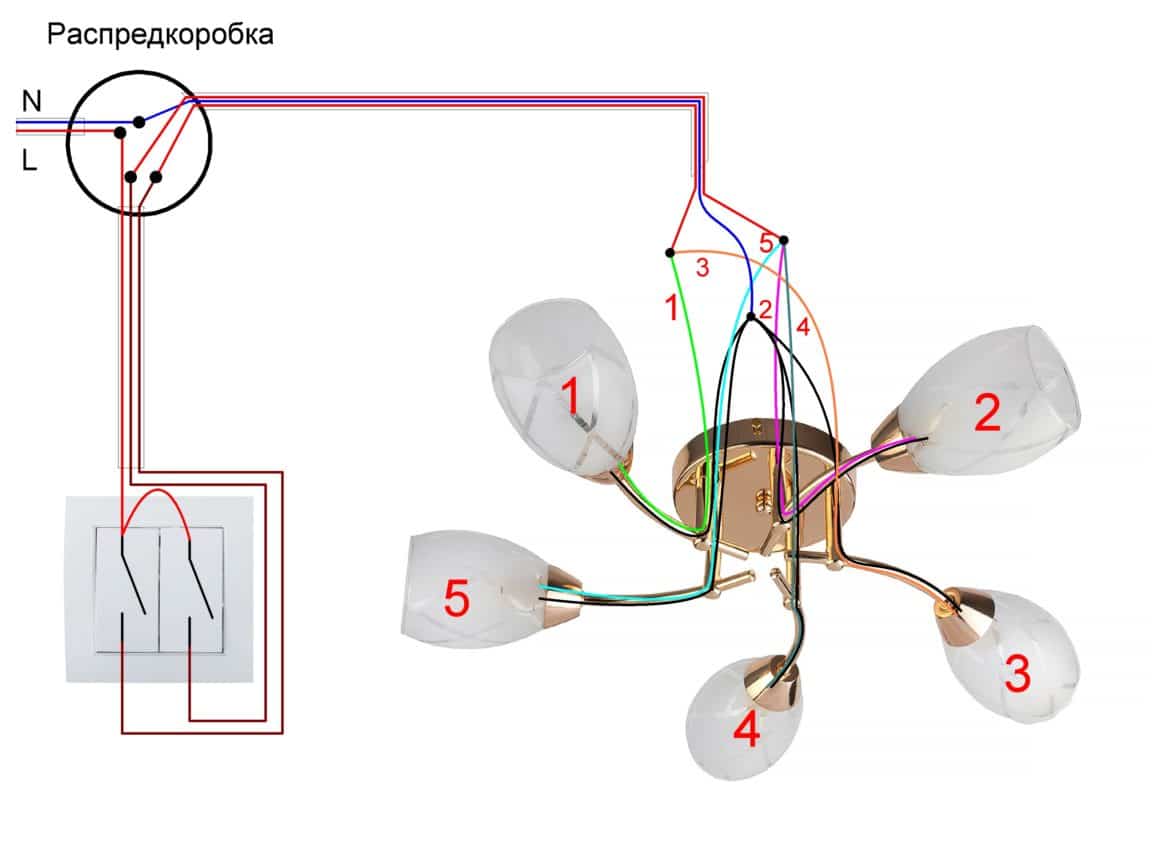

Двухконтурная люстра – схема подключения

Для более рационального расходования электроэнергии в квартирах очень часто используются светильники с двумя, а то и более, контурами. По сути, это то же самое, как подключить два выключателя на две лампочки. Схема может быть такой: одна клавиша выключателя зажигает две лампы в люстре из пяти, оставшиеся лампы включает вторая клавиша. Схема не сложная, но, тем не менее, позволяет использовать сразу три варианта освещения в комнате:

• слабый свет – первая клавиша – две лампы;
• средний свет – вторая клавиша – три лампы;
• сильный свет – обе клавиши – все пять ламп.

Как правильно подключить выключатель с двумя клавишами, показано на схеме. Нулевой провод прямо из разветвительной коробки разводится по светильникам. Разводка «нуля» по отдельным лампам, как правило, выполнена уже на заводе-производителе осветительных приборов, и электрик лишь подключает «ноль» к клемме чёрного или синего цвета.

«Фаза» же направляется на двойной выключатель, от которого приходят два провода: для первого и второго контуров.

Двухклавишный выключатель и его подключение, схема и фото

В комнате с несколькими осветительными приборами или с люстрой на несколько лампочек просто не обойтись без двухклавишного выключателя, который позволяет определенным образом регулировать уровень освещения: к каждой клавише можно подключить одну или несколько лампочек. Мы рассмотрим схемы подключения двухклавишных выключателей на две и более лампочек.

К тому же, это более компактное решение, чем установка нескольких обычных выключателей. Нажимая на одну клавишу, включаем одну лампочку (светильник) либо обусловленную группу лампочек (светильников); вторая клавиша «отвечает» за другие лампы или светильники; нажатием на обе клавиши включается все освещение. Как видите, все просто.

Однако установка двойного выключателя может вызвать вполне понятное затруднение. Точнее, его подключение к сети. Поэтому сейчас разберем весь процесс более подробно.

Принцип работы выключателя с двумя клавишами прост: фазовый провод, находящийся под напряжением, посредством замыкания клемм подключается поочередно или одновременно к обоим проводам, ведущим к потребителям электроэнергии, обеспечивая описанный выше результат. К клеммам подготовленные (оголенные на достаточную длину) концы проводов присоединяются при помощи винтов или специальных зажимов.

Приступаем к работе монтажа выключателя на 2 клавишы

Подключение электроприборов, в том числе и выключателей, должно производиться в условиях хорошего дневного освещения и обязательно при предварительно обесточенной сети.

Обращаем ваше внимание: сначала обязательно отключите напряжение в сети!

Кроме того, необходимые инструменты – крестовая и плоская отвертки, плоскогубцы – должны быть с изолированными рукоятками. Еще вам потребуется острый нож и качественная изолента.

Предварительно нужно нарисовать схему проводки и подключения и проложить проводку, после чего можно приниматься за сами выключатели.

Прокладывают проводку открытым (поверх стены) способом в специальных гофротрубах или закрытым способом (внутренняя проводка) в специально проделанных в стене канавках, которые затем заштукатуриваются. Соединения проводов производятся в специальных распределительных коробках.

Непосредственно к выключателю должны выходить три провода:

— один входящий, фазовый, на который подается напряжение – он определяется при помощи специальной отвертки-пробника, для чего нужно включить электричество, а после того, как фазовый провод будет определен и помечен удобным способом, сеть снова нужно обесточить;

— два исходящих, ведущих к потребителям (патронам лампочек в светильниках).

Подключение

Хорошо зачистите от изоляции концы проводов, примерно на 1 см. Если провода многожильные – отпрессуйте оголенную часть специальным обжимником.

Внимательно осмотрите клеммник: входная клемма возле отверстия, куда вставляется провод, отмечена либо стрелочкой, либо латинской буквой «L». Если входная клемма маркирована буквой, то выходные, в свою очередь – стрелочками.

Подключите выходные провода к соответствующим клеммам – как правило, вставленный в отверстие конец провода поджимается винтом при помощи отвертки. На данном этапе можно решить, какие светильники (лампочки) какой клавишей будут включаться/выключаться, подсоединив к правой и левой клеммам соответствующие провода.

Далее таким же образом подключаем во входное отверстие фазовый провод и вставляем выключатель на место в специальный подрозетник, равномерно поджимая правый и левый винты боковых упоров. Затем устанавливаем на место клавиши и проверяем работу собранной схемы.

Двухклавишный выключатель с подсветкой

Двухклавишные выключатели с диммерами (подсветкой) очень удобны для поиска в темном помещении, особенно, если выключатель находится не сразу возле двери, а в другом месте комнаты. Чтобы подсветка срабатывала на выключение, достаточно один из двух проводков, ведущий от вмонтированных в клавиши индикаторов сверху, подсоединить к фазовому контакту, а идущий снизу – к одному из выходящих к потребителям контактов. Как видите, в этом вопросе тоже ничего сложного нет.

Следуя нашим инструкциям и соблюдая предельную внимательность, вы сможете произвести подключение нескольких осветительных приборов и прочих электрических устройств через двухклавишный выключатель.

Выключатели света, подключение

По количеству коммутируемой нагрузки, выключатели делятся на:

• одноклавишные;
• двухклавишные;
• трехклавишные и т.д.

Сколько клавиш, столько и контактных групп внутри, стольким количеством приборов данный выключатель может управлять. Все выключатели имеют два положения «Вкл» и «Выкл», либо «0» и «1».

По варианту монтажа выключатели бывают:

• для скрытой электропроводки;
• для открытой прокладки проводов.

По выполняемым функциям:

• диммеры;
• проходные;
• перекрестные.

О каждом из них мы поговорим чуть позже, в каких ситуациях применяются и как собственно подключаются. Сейчас определимся с тем, что будем подключать, какая люстра будет освещать ваше помещение. Какие они бывают, и разберемся с вариантами подключения.

Люстры потолочные – разновидности

По количеству плафонов, бывают:

• люстры с одним плафоном или абажуром (однорожковые);
• с двумя плафонами или абажурами (двухрожковые);
• трехрожковые (с тремя плафонами) и т.д.

В основном количество плафонов зависит от стиля исполнения (класика, лофт, модерн и т.д.), дизайна исполнения. Причем, чем больше плафонов и ламп на люстре, тем большая мощность освещения и как правило большая мощность потребления электроэнергии. Тем большую площадь может осветить данный осветительный прибор.

По типу управления люстры делятся:

• управление по проводам (двух или трех проводное подключение, плюс заземляющий контакт, если люстра имеет металлическую конструкцию);
• управление беспроводное (по радио каналу или с телефона через Bluetooth);
• комбинированные варианты.

Если Вы еще не купили люстру, а только планируйте это сделать

В этом случае очень важно будет определить какого типа проводка заложена в вашей квартире или доме. От этого зависит выбор люстры с подходящей схемой подключения и вариантом управления. 12 вариантов схем подключений

12 вариантов схем подключений

Ниже приведена таблица, которая поможет Вам сделать этот выбор. Достаточно определить какой у Вас тип проводки и какой выключатель установлен. При правильном подборе люстры никаких серьезных переделок и вмешательств в существующую схему вашей проводки не потребуется. За исключением некоторых вариантов, там, где имеется пометка «требуется изменение». Эти изменения мы разберем ниже, когда будем предметно разбираться с подключением люстр этих моделей.

Чтобы определиться с выбором люстры и вариантом подключения

1. Нужно определить ваш тип проводки (2-х, 3-х или 4-х проводная). Достаточно обратить взор на потолок и посмотреть, сколько проводов у вас выходит из перекрытия в том месте, где крепится люстра.
2. Какой выключатель используется для управления освещением (в таблице 1, 2-х клавишный или диммер).
3. Выбираем из таблицы желаемые функции, которые соответствуют номеру варианта Вашей электропроводки.
4. И рядом, в столбце видим, какая люстра выполняет эти задачи.

Нужно обратить внимание!

Если у вас с потолка выходит 3 провода, то в этом случае ваша проводка может иметь 2 «сценария»

Отличием будет то, что согласно одному варианту на люстру будет приходить с выключателя одна «фаза», а в другом варианте две – «L1» и «L2» (обратите внимание на количество клавиш на вашем выключателе)

Если у вас проводка имеет 4 провода, то здесь можно использовать вообще любой тип люстр и любые элементы управления.

Схема подключения двухклавишного выключателя на две лампочки

Для правильного подключения в электрическую сеть следует понимать электрическую схему его монтажа.

Подключение двухклавишного выключателя при наличии в сети заземляющего проводника

Современная электрическая сеть предусматривает наличие заземляющего проводника в питающих сетях всех электрических потребителей. В сетях электропроводки домов советского времени такой проводник отсутствует. Да и во многих частных постройках не всегда он есть, особенно в сетях освещения. Это можно объяснить относительно низкой электрической мощностью бытовых осветительных приборов.

Поэтому объективно будет рассмотреть схему подключения двухклавишного выключателя для проводки без заземляющего проводника.

Подключение двухклавишного выключателя в бытовую сеть без заземляющего проводника

На данной схеме приведён пример подключения двух ламп одного светильника, либо двух независимых светильников. В этом случае фазный провод приходит на входную клемму выключателя и через независимые отходящие контакты направляется к потребителям двумя отдельными проводами.

Для большей наглядности приведена схема подключения двух независимых групп ламп, либо светильников, соединённых последовательно.

Управление двумя независимыми группами потребителей освещения

При использовании такой схемы, подключение рабочей части устройства не меняется и выполняется аналогично предыдущему примеру.

Установка электрического выключателя

Сначала снимают клавиши и внешнюю защитную панель

Используют тонкий нож (специальный или обычный), осторожно поддевают первую клавишу, затем следующую, потом декоративную крышку. В отдельных моделях детали откручиваются

Внутренний механизм крепится на зажимные или винтовые элементы.

Последний этап – отсоединение проводников от обесточенной сети, при необходимости демонтаж подрозетника.

Варианты соединения проводов

Способы соединения проводов

Места, где кабеля соединяют между собой, являются наиболее слабыми в цепи. На таких участках происходит большая часть неполадок. Основные методы креплений:

• скручивание вручную – используется часто, нужно дополнительно изолировать;
• колодка с клеммами – механизм, соединяющий провода;
• спайка – редко применяемый метод, требуется специальное оборудование и определенные навыки, сцепление получается надежным, но трудоемкость не позволяет использовать способ часто.

Термоусадочные трубки помогают изолировать места подсоединений и скрепить их больше.

Схема подключения и порядок действий

Присоединение проводов к выключателю

Если в помещении установлена электропроводка, схема подключения двухклавишного выключателя оказывается достаточно простой. От основного щитка проводится двужильный кабель. Контур закрепляется трансформатором, через который проводится нулевой проводник. Главный недостаток – низкая степень защищенности.

В общем корпусе выключателя к основной клемме (L) подключается один фазный кабель, заводится к креплениям и фиксируется винтами или зажимами. Оставшиеся подсоединяют к раздельным микроконтактам, потом к распредкоробке и светильникам. Если осветительных приборов больше одного, подключение между ними осуществляется последовательно.

Монтаж соединений в распредкоробке

Соединение проводов в распределительной коробке

К распаечной или распределительной коробке подводят определенные провода: питающий от щитка, кабель, подводимый к переключателю, проводники к светильникам. Чтобы избежать ошибок, необходимо следовать определенной последовательности:

1. нулевые – не заводят в выключатель, прокладывают напрямую к лампочкам;
2. защитные или заземляющие – не всегда есть в наличии;
3. фазные.

Два контура подключаются отдельно друг от друга, чтобы получить независимое управление.

Подключение на люстре или светильнике

При таком соединении чаще используются клеммные элементы. Провода соединяются в соответствии с цветовой маркировкой. Заводские механизмы имеют корректное цветовое обозначение. При этом заземляющий провод может закрепиться на клемму или непосредственно под винт на панели светильников.
