Мощность тепловой завесы и тип теплоносителя
Диаграмма распределения скоростей воздушного потока.
Эта характеристика не считается важным критерием выбора типа тепловой завесы, поскольку они могут быть и без функции подогрева, что никак не влияет на эффективность их работы по отсечению холодного воздуха. Данный показатель имеет значение в том случае, если завеса будет являться основным источником отопления.
Оптимальная мощность при этом для стандартных дверных проемов в помещении с высотой потолков 2,6-3 м составляет примерно 40 Вт/м³. Если тепловые завесы используются в качестве дополнительного источника тепла, то достаточно мощности из расчета 20 Вт/м³.
По способу нагрева воздуха тепловые завесы делятся на водяные и электрические. Водяные имеют калорифер, работающий на горячей воде. Они сложнее в установке и обслуживании, но имеют достаточно высокую эффективность при минимальных энергозатратах.
Схема воздушных завес.
В электрических тепловых завесах могут использоваться спиральные нагревательные элементы и ТЭНы.
Спираль представляет из себя свитую проволоку. Она имеет невысокую стоимость, но при этом температура при нагревании спирали очень большая, что приводит к сжиганию кислорода и короткому сроку службы элемента. ТЭН лишен подобных недостатков, но имеет более высокую цену. Он состоит из металлической трубки, заполненной песком, внутри которой располагается графитный или проволочный нагревательный элемент.
Последнее поколение нагревателей – это керамические элементы. Их главное достоинство состоит в том, что нагреваясь до заданной температуры, они переходят на экономичный режим энергопотребления.

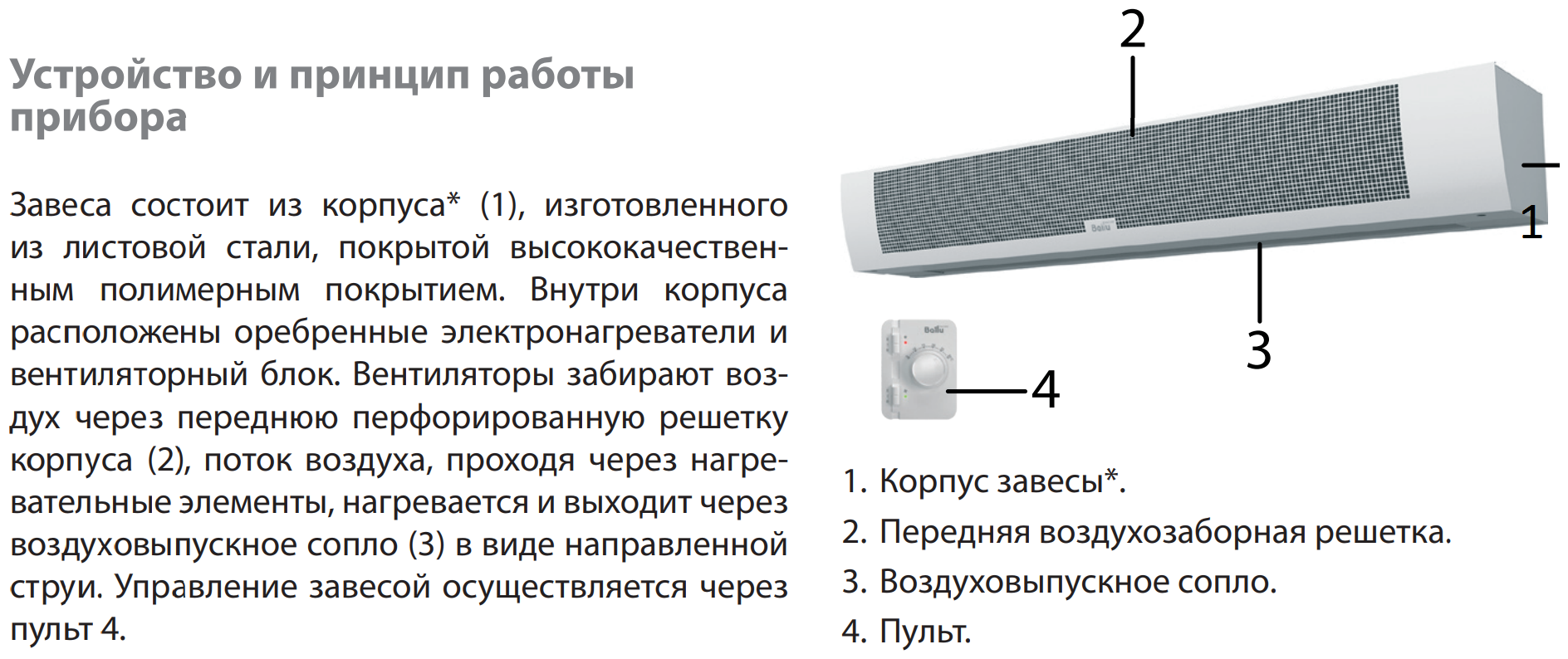

Тепловая завеса на входную дверь: принцип работы и основные технические характеристики
По своему конструктивному исполнению тепловая завеса близка к бытовому кондиционеру с характерной удлинённой прямоугольной формой. Отверстия в верхней и нижней части корпуса используются для создания воздушного потока. Забор воздуха осуществляется через отверстия в верхней части. Находящий внутри вентилятор обеспечивает формирование воздушного потока, направленного сверху вниз. Находящийся около устройства теплообменник подогревает проходящий поток воздуха, который выходит наружу через отверстия в нижней части агрегата.

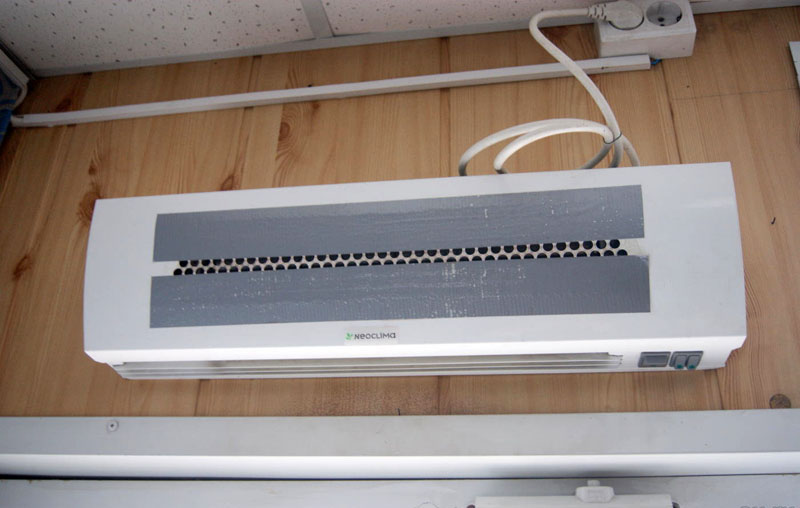

Холодный воздух останется снаружи
При подборе тепловой завесы стоит ориентироваться на технические характеристики, к которым стоит отнести:
- производительность прибора, показывающую, какой объём холодного воздуха может быть нагрет с его помощью;
- габаритные размеры;
- тип крепления;
- степень защиты;
- мощность тепловой завесы.
Watch this video on YouTube
Базовые характеристики
Тип завесы
В зависимости от того, что именно служит установке источником тепла, можно выделить 2 типа оборудования:
- Электрические – данный тип техники преобразует электрический ток для нагрева.
- Водяные – источником тепла в таком оборудовании служит горячая вода, подающаяся из системы отопления.
Габаритные размеры
Размеры тепловой завесы – это один из основных аспектов при выборе. Длина оборудования должна быть равна или чуть больше открытого проема, чтобы воздушный поток мог полностью перекрыть защищаемую область, иначе есть большая вероятность того, что воздух снаружи будет проникать в помещение. К примеру, для дверного проема стандартных размеров подойдет установка длиной 800 — 900 мм. Когда ширина проема больше 2000 мм, устанавливаются несколько устройств в ряд. Случается, что если высота защищаемого проема меньше его ширины, тогда удобнее будет установить вертикальное устройство. Подбор подобной техники отличается тем, что для правильной работы вертикальной завесы её высота (длина) должна быть не менее 3/4 высоты проема.
Также иногда встречаются ситуации, когда завеса в помещении выглядит не слишком уместно, громоздко, не вписывается в дизайн. Для решения этой проблемы были созданы модели, которые устанавливаются под подвесной потолок. Это так называемые скрытые тепловые завесы. В итоге остается видна только передняя панель устройства. Иногда её окрашивают под цвет покрытия стен или потолка.

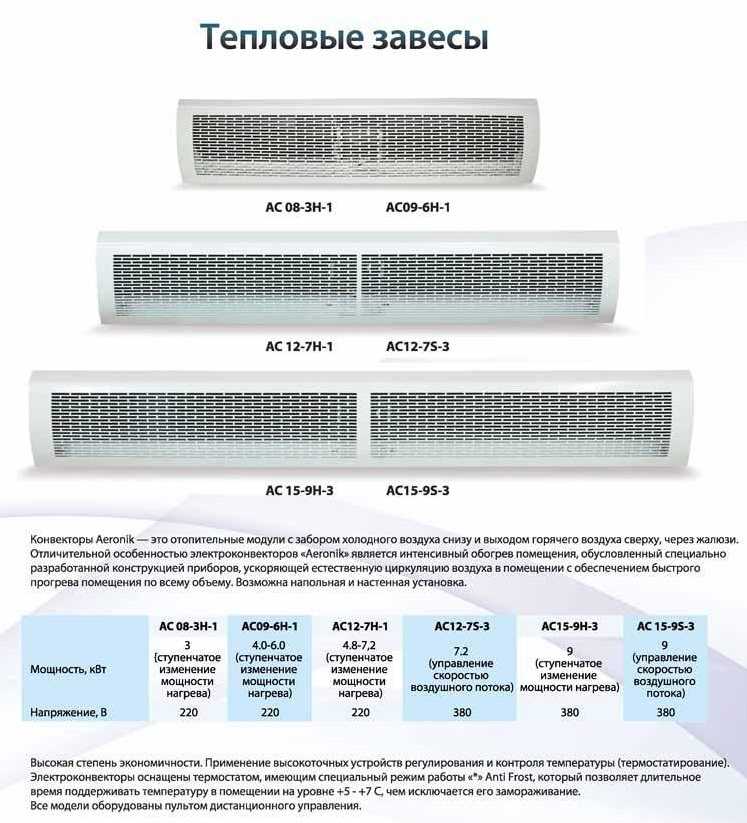

Обзор моделей
Данная мощная тепловая завеса на входные дверные проемы применяется для установки на терминалах, гаражах, складских помещениях, депо и т. д. Цена системы 31 100 руб.
Элемент нагревания: ТЭН;
Данная система предназначена для установки на дверь стандартного размера. Керамические нагреватели обеспечивают комфортный микроклимат в помещении, не выжигают кислород. Вектра оснащена двухскоростным вентилятором, создающим плотную воздушную прослойку.
Раздвижные жалюзи создают дополнительный комфорт, позволяя направлять воздушные потоки в определенном направлении. С помощью инфракрасного ДУ пульта можно легко координировать работу системы.
Тропик К6 (Россия)
Модель Тропик К6
Данные аппараты применяются для установки в помещениях с малой проходимостью, тамбурах. Надежность конструкции обеспечивается крепким стальным корпусом и комплектующими европейских производителей.
Металлический корпус защищает аппарат от перегрева в течение длительного периода эксплуатации, а также от разного рода механических деформаций. Купить тепловую завесу можно за 6 835 рублей.
- Элемент нагревания: ТЭН;
- Мощность: 6 кВт;
- Производительность: 1 200 — 2 100 м3/час;
- Максимальная высота: 2,5 м;
- Крепление: горизонтальное;
- Управление: дистанционный пульт;
- Напряжение: 220 В.

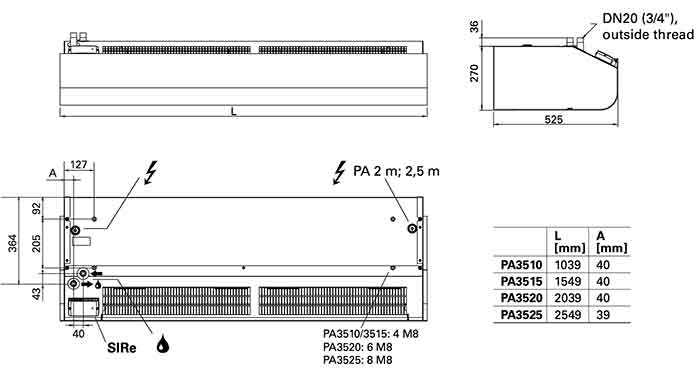

Шведская компания Frico выпускает разнообразную климатическую продукцию высочайшего качества. Данная конструкция предназначена для защиты стандартных и малых дверных проемов от холодных потоков, насекомых, проникновения запахов и пыли. Аппарат легко монтируется и управляется ДУ пультом.
Смотрим видео о моделях марки Frico:
Высокотехнологическая стальная конструкция защищена от коррозии и механической деформации. Предусмотрена опция изменения направления воздушных потоков, защита от попадания влаги и мелких частиц. Отличительной чертой приборов Frico является низкое потребление энергии. Покупка тепловой завесы над дверью обойдется в 35 890 рублей.
Как правильно сделать выбор
Вот некоторые критерии выбора теплово оборудования:
- Длина/ширина завесы;
- Устройство турбины;
- Тип управления;
- Тип нагревательного элемента;
- Дополнительные опции.
Правильно подобранная длина воздушной завесы определяет эффективность работы конструкции: она должна перекрывать не менее 3/4 длины проема.
При горизонтальной установке следует учитывать ширину проема двери: длина выдувного элемента должна превышать ширину двери на 10 см. Если дверной проем очень большой, целесообразно установить несколько завес, которые обеспечат хороший защитный слой. В противном случае монтаж системы не принесет результата.
Устройство турбины определяет скорость движения воздушных потоков, формирующихся данным аппаратом. Например, для обычной двери 1/2,5 м требуется завеса с производительностью 900 м3/час (5 кВт). Если скорость образования потоков будет недостаточной, эффективность устройства значительно снизится: будут оставаться лазейки для проникновения холода. В таком случае в доме устанавливают тамбур, который будет частично задерживать холодные потоки с улицы.
Смотрим видео, критерии выбора оборудования:
Тип нагревательного элемента нужно выбирать, исходя из условий защищаемого помещения. Спиралевидные нагреватели имеют тенденцию сжигать кислород, поэтому в домашних условиях они не желательны. ТЭНы стоят дороже, но конструкция предусматривает защиту кислорода от выгорания. ТЭНы расположены внутри трубки из металла, внутреннее пространство которой заполнено теплопроводящим кварцевым песком. Нагревание за счет подключения к теплосети экономит расходы на электроэнергию, однако, такие конструкции сложны в монтаже и устанавливаются на промышленных объектах.
Влияет ли мощность нагревательного элемента на эффективность работы тепловой завесы? Нет, не влияет. Производительность устройства определяется скоростью формирования воздушных потоков, а не нагреванием воздуха. Если у вас есть тамбур, можно выбрать аппарат без функции нагревания либо с минимальным нагревом: это сэкономит средства. К дополнительным опциям относится выносной пульт и таймер. Это создает дополнительные удобства в использовании.
При выборе нужного устройства определите соответствие размеров дверного проема выбранной модели. В случае несоответствия отдайте предпочтение горизонтальным аппаратам. Не рекомендуется экономить при покупке защитной завесы и приобретать самый дешевый прибор с прокачкой воздуха 300 м3/час: такие устройства предназначены для окон ларьков.
Преимущества устройства
Теплый воздух выходит через заднюю панель устройства
Данный вид прибора обладает многими преимуществами. Благодаря им устройство с каждым годом все больше набирает популярности, особенно среди предпринимателей.
Достоинства, которым обладает тепловая завеса:
- постоянно поддерживается комфортная температура и микроклимат в помещении;
- значительная экономия электроэнергии, которая достигается за счет сниженния теплоотдачи;
- отсутствие сквозняков;
- защита зданий от попадания внутрь пыли, различных насекомых.
Зачастую используют тепловые завесы в помещениях общественного значения. Где регулярно проходит большое количество людей. Также применяются эти приборы в местах, с вмонтированным в дверной проем фотоэлементом. Подобная система входа распахивает двери перед каждым человеком, пересекающим порог. Установленная тепловая завеса на таких проемах на 100% защитит помещение от проникновения холодного воздуха внутрь.
Систему воздушной завесы, часто монтируют у входов таких объектов общественного пользования:
- ресторанные комплексы, кафе;
- торговые центры с большой площадью и магазины средних размеров;
- метрополитены;
- заводские и фабричные проходные;
- учебные учреждения;
- складские помещения и морозильные комнаты производственных масштабов;
- цеха по изготовлению продуктов питания, кондитерских изделий;
- офисы, администрации либо муниципальные организации.
Существуют разные виды тепловых завес. Зачастую они отличаются по принципу работы. Наибольшей популярностью в нынешнее вермя пользуются именно электрические. В продаже имеются также водяные и газовые виды этого оборудования. Электроприборы характеризуются небольшим весом, легкостью монтажа и хорошей функциональностью.
Параметры тепловых завес

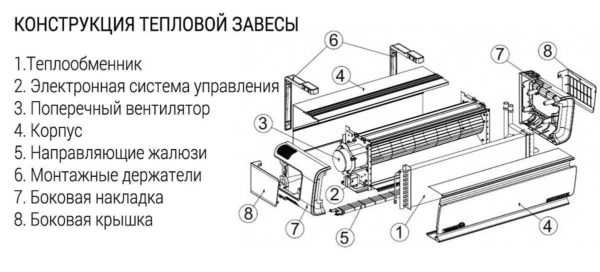

В первую очередь следует рассмотреть из чего же состоит тепловая завеса. Элементами конструкции являются:
- вентилятор для подачи и циркуляции воздуха;
- нагревательный элемент;
- контролер температурного режима , который контролирует насколько прогрелось помещение, не допускает перегрева нагревательного элемента и плавления конструкции;
- фильтр, через который проходит воздух в помещение;
- жалюзи;
- пульт управления;
- металлический корпус (существует большое количество видов дизайна, благодаря чему можно выбрать самый лучший вариант, который идеально подойдет к интерьеру помещения).
Выбирать конструкцию для себя следует, опираясь на следующие параметры:
- Размеры, которые должны совпадать с проемами;
- Количество пропускаемого воздуха через устройство;
- Какую температуру может нагнетать устройство;
- Шум, который создается во время работы конструкции;
- Способ управления.
Размер
Размеры тепловой завесы определяются исходя из ширины дверного проема. Лучше всего выбирать устройство, которое будет размещено по всей ширине проема или немного превышать ее. Существуют модели размерами от 60 сантиметров до 2 метров. Чаще всего пользуются популярностью тепловые завесы с размерами от 80 сантиметров до 1 метра. Эти модели считаются стандартными. Если помещение имеет высоту дверного проема не больше чем 3,54 метра, то в этом случае можно подобрать тепловую завесу по размерам. Для проемов, ширина которых значительно превышает два метра, устанавливают сразу несколько устройств, при этом их крепят плотно друг к другу.
Производительность
Производительностью тепловой завесы является параметр, который показывает сколько воздуха перекачивается устройством за определенное время.
Мощность конструкции обозначает скорость потока воздуха, который из нее выходит. Именно от этого показателя зависит на какую высоту нужно устанавливать устройство. Самой оптимальной считается скорость в 2 метра в секунду непосредственно у самого пола. Если это условие не будет выполнено, то образуется щель между полом и завесой, что позволит циркулировать холодным и теплым потокам воздуха из помещения в помещение. Таким образом оно не будет полностью прогреваться.
Мощность нагревателя зависит от целей использования тепловой завесы. Для того, чтобы обогреть помещение, размером в 10 квадратных метров, которое не отапливается, необходимо потратить не менее 1 киловатта в час
Но следует принять во внимание, что при завеса в большинстве случаев не используется в качестве основного источника тепла. Если же ставить устройство с этой целью, понадобится высокая мощность, это приведет к большим тратам энергии и соответственно скажется на бюджете
Уровень шума
Для каждого потребителя очень важно знать уровень шума конструкции, устанавливаемой в помещении. Этот же показатель важен при установке тепловой завесы. Самым оптимальным для офисов и жилых помещений считается издаваемый шум в 60 дБ
Модели тепловой завесы работают практически бесшумно. Издаваемый ими уровень едва достигает 44 дБ. Чтобы понять насколько это громко звучит следует сравнить его с обычной речью человека. Уровень шума в этом случае достигает 45 дБ
Самым оптимальным для офисов и жилых помещений считается издаваемый шум в 60 дБ. Модели тепловой завесы работают практически бесшумно. Издаваемый ими уровень едва достигает 44 дБ. Чтобы понять насколько это громко звучит следует сравнить его с обычной речью человека. Уровень шума в этом случае достигает 45 дБ.
Способы управления
Управлять конструкцией можно с помощью выносного или встроенного пульта. Сама завеса включается с помощью двух элементов. В первом случае включается – выключается вентилятор, во втором – нагреватель.
Встроенный пульт чаще всего используется в небольших завесах, которые отвечают стандартам. Выносной – используется только на конструкциях, что устанавливаются на производстве. В этом случае он устанавливается там, где будет самый удобный доступ к нему.
Способы подключения
Подключают тепловые завесы, в зависимости от мощности устройства. Небольшие установки, у которых мощность небольшая можно подпитывать из обычной однофазной розетки. Более мощные завесы нужно подпитывать от трехфазной сети. Поэтому при покупке товара, нужно уточнять, как именно нужно подключать устройство.
Это интересно: Какой теплый пол выбрать — разбираемся какой лучше и почему
Виды тепловых завес
Нагревательный элемент в тепловой завесе может быть водяным или электрическим. Водяной — система труб, по которым бежит горячая вода. Электрический бывает двух видов — оребренный ТЭН (трубчатый электронагревательный элемент), керамический нагреватель или спираль. Можно найти и модели с газовыми нагревателями, но они только производственного использования.
Водяные тепловые завесы более экономичны в эксплуатации, но громоздки и сложны в установке. Поэтому чаще используют электрические завесы. Их проще установить над дверью, хотя для подогрева воздуха они расходуют много электроэнергии. Электрические тепловые завесы питаться могут от сети 220 В или от 380 В.
Устройство тепловой электрической завесы горизонтального типа
Однако, расходы на компенсацию теплопотерь при попадании холодного воздуха внутрь помещения гораздо выше. Поэтому установка тепловой завесы, работающей от электричества, позволяет сэкономить на отоплении. Это оборудование оправдывает себя, если двери в помещение открываются не реже 5 раз в день или они остаются открытыми не менее 40 минут в день.

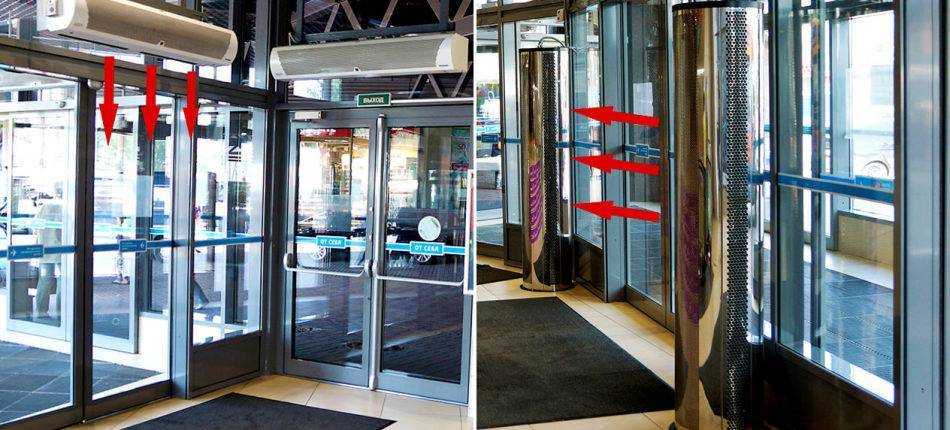

По способу установки тепловые воздушные завесы могут быть вертикальными и горизонтальными. Вертикальные ставятся по бокам (может быть одна или две), горизонтальные — над дверным проемом
Обратите внимание, горизонтальные модели нельзя крепить вертикально. Установленные в них подшипники не рассчитаны на неравномерную нагрузку, которую создает в таком положении ротор вентилятора
Через несколько месяцев (3-4) подшипники выйдут из строя, завеса перестанет работать. В то же время вертикальные модели можно устанавливать горизонтально. Их подшипники в таком положении работают в «лайтовом» режиме, так как нагружаются намного меньше.
Способы расположения электрической тепловой завесы: одностороннее и двустороннее боковое, горизонтальное

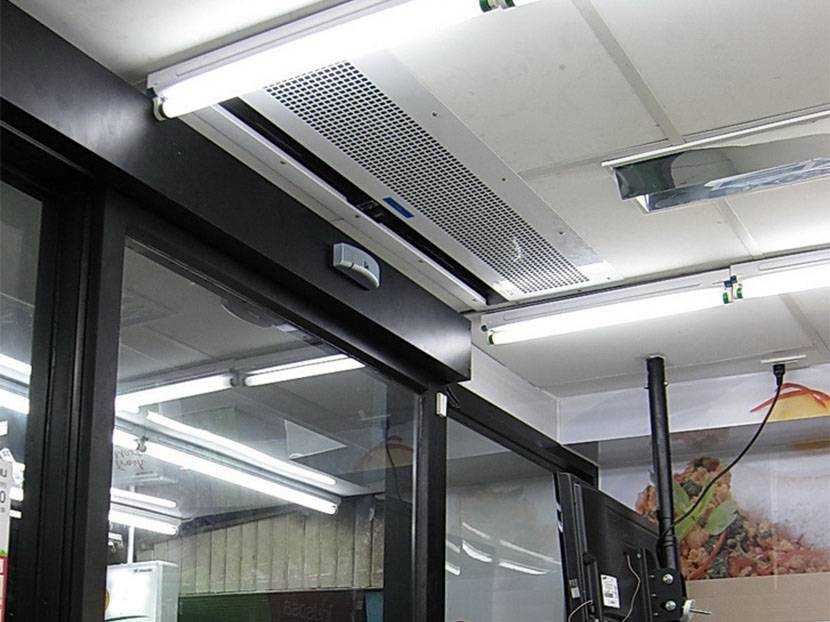

Обычно горизонтальные электрические тепловые завесы монтируются на стене над дверью, но есть также модели с потолочным монтажом. Вертикальный тип чаще всего монтируется на стены, но существуют также колонные модели. К стенам они не крепятся, только к полу. Есть также в корпусе с повышенным уровнем защиты (IP54), что позволяет их использовать в автомойках, саунах, бассейнах.
Дополнительные критерии отличия
Помимо основных принципов отличия, указанных выше, такое оборудование имеет несколько модификаций, классификация которых осуществляется по дополнительным критериям. В основном они являются показателем широты возможностей тепловой завесы и удобства эксплуатации оборудования. Поэтому и становятся также критериями выбора подходящего оборудования при точном предварительном определении цели.
Среди таких характеристик отметим следующие:
Режим функционирования. В этой категории определяют:
тепловые завесы постоянного действия;
оборудование переменного действия.
Место забора воздуха и температуре подачи. По этому принципу различают следующие модели тепловых завес:
устройства с внутренним забором и наличием подогрева воздуха перед подачей и без него;
приспособления с наружным забором с нагревом и без подогрева перед подачей воздуха в нужном направлении.
Направление потока. В зависимости от возможностей тепловой завесы, определяют такие виды:
вертикальная подача снизу-вверх;
вертикальная подача сверху-вниз;
горизонтальная подача в одностороннем направлении;
горизонтальная подача в двухстороннем направлении.
Длина тепловой завесы. Такой показатель варьируется в пределах от 600 до 2000 мм
Оптимальным вариантом для использования в помещениях со стандартными требованиями — 800-1000 мм.Важно! Правильно подобранная длина тепловой завесы соответствует ширине проема или же немного превышает ее. При наличии проема с размерами ширины более 2 метров требуется установка нескольких агрегатов вплотную друг к другу.
Мощность
Этот показатель напрямую влияет на возможности тепловой завесы и эффективность ее работы. Большая мощность позволяет не только качественно отсекать воздух, попадающий извне помещения, но и прогревать тот, что находится внутри его.Важно! Стандартный расчет необходимой мощности выполняется с учетом следующих пропорций: 1Кв мощности на 10 м2 при высоте потолков в 2,8-3 метра при отсутствии отопления. Более точно понять, какой уровень мощности будет достаточный для вашего помещения, поможет только грамотный специалист — представитель компании, в которой вы собрались приобрести оборудование.
Тип струйной защиты. Различают тепловые завесы с 2 видами защиты потока воздуха:
шибериющий, при котором, происходит полное отталкивание проходящего снаружи воздуха за счет наклона струи. Такой вариант позволяет добиться хорошего результата в отношении экономии затрат на стационарный обогрев помещения радиаторами;
смесительный в процессе функционирования способствует смешиванию воздуха и постепенный его прогревом до заданной температуры.
Способ управления системой. Стандартная комплектация тепловых завес имеет два переключателя — для вентилятора и для нагревательного элемента. Помимо этого, в зависимости от модели, оборудование оснащается:
многоступенчатыми регуляторами мощности и скорости нагрева;
пультами встроенного типа — для небольших агрегатов и дистанционного для множественных габаритных систем.
Важно! Отдельно отметим возможность установки термостата, который в автоматическом режиме производит включение и выключение оборудования при достижении заданной температуры внутри помещения. Просмотрите интересный видео-обзор тепловых завес, чтобы четко усвоить все важные моменты выбора и установки этого оборудования.
Другие виды воздушных завес
Кроме указанных в предыдущих пунктах классификаций воздушных завес, типов и способов установки завес, существуют и другие виды. Обычно они обусловлены ограничениями по уровню шума, требованиями интерьера и иными предпочтениями. Движущийся воздух в частях воздушной завесы и в области проема всегда оказывает некоторое звуковое давление, поэтому бесшумной воздушной завесы существовать не может. Однако некоторые воздушные завесы, которые допускают установку различных скоростей воздушного потока, позволяют достигать компромисса по степени защиты проема и уровням звукового давления в непосредственной близости от него. Часто компактная воздушно-тепловая завеса может быть безукоризненно вписана в интерьер и являться его органичным дополнением.
Рисунок 5. Воздушная завеса без перфорации на лицевой стороне.
Иногда по соображениям практичности требуется применять встроенные завесы. В этом случае единственными декоративными элементами интерьера являются выходные и входные решетки воздухораспределителей завес, а сами встраиваемые тепловые завесы скрыты под фальшпотолком или внутри конструкций стен помещения. Возможна также напольная установка воздушных завес.
В статье приведена краткая классификация воздушных завес по назначению, видам нагрева воздушного потока, способам установки. Выбор воздушной завесы в каждом конкретном случае обусловлен множеством факторов и представляет собой творческую задачу оптимизации по многим параметрам.
Пухов Алексей, технический директор компании-производителя воздушных завес Tropik-Line
Статья предоставлена журналом “МИР КЛИМАТА”: https://mir-klimata.info/
Расчет тепловой завесы
Поговорим о расчете тепловой завесы для дома. Главным параметром является высота ее подвеса – от нее зависит необходимая начальная скорость. Все дело в том, что на противоположной стороне (вблизи пола, при установке оборудования над дверями), скорость потока воздуха должна составлять 2-3 м/с. Если этот показатель будет меньшим, то наружный воздух сможет проникнуть в помещение – тепловая завеса будет лишь зря тратить электроэнергию. Если производительность окажется слишком высокой, то тепло будет вылетать наружу.
Неправильно подобранная модель в лучшем случае может просто не дать положительного результата. А в худшем — еще и усугубить ситуацию.
Начальная скорость напрямую зависит от рабочего диаметра вентилятора. Например, при диаметре 180 мм начальная скорость составит 15 м/сек. Что касается мощности, то все зависит от площади помещения и производительности.
Оптимальный показатель производительности для дверного проемы шириной 800-1000 мм и высотой 2000-2200 мм составляет от 700 до 900 куб. м/час, мощность – 6 кВт (можно и чуть больше). Для более точного расчета всех показателей рекомендуем воспользоваться онлайн-калькуляторами.
Правила обслуживания воздушных завес
Чтобы увеличить рабочий срок оборудования, необходимо держаться советов изготовителя по обслуживанию воздушных завес. Ежемесячно необходимо делать зрительный осмотр прибора, контролировать качество крепления, отсутствие заметных недостатков, тестировать рабочий ток и напряжение. Устройство нуждается в ежемесячной очистке корпуса, воздушных фильтров, входных жалюзи от грязи которая скопилась и пыли.
Поквартально при помощи мастеров находится под контролем качество крепёжных соединений в виде резьбы, зачищаются контакты, контролируются предохранители и наконечники. Если понадобится повредившиеся детали меняются на новые. Находится под контролем состояние вентилятора.
Раз в полгода меняется рабочий режим в связи со сменой сезона. Выполняется пневматическая чистка ключевых узлов, включая теплообменный аппарат. Раз в году теплообменный аппарат очищается с помощью специализированного химического состава. Находится под контролем состояние подшипников электрических двигателей вентилятора.
Порядок обслуживания прописан в инструкции
