Как повысить температуру в квартире: улучшаем работу батарей отопления

Новое строительство

• Определения оптимальных параметров системы отопления для создания определенного температурного режима в помещениях вашего жилища.
• Принятия решения по мерам утепления с учетом теплопотерь через основные конструкции строения.

Металлопластик легко резать, в отличие от стальных труб, для которых требуется специальный инструмент

Расчет теплоотдачи

• Q – искомая теплоотдача, Ккал/ч.
• K – коэффициент теплоотдачи воды в трубе, Ккал/(м2 х ч х 0 С).
• F – площадь нагреваемой поверхности, м2.
• ∆t – тепловой напор, 0 С.

• П = 3,14 математическая постоянная.
• d – диаметр указан в метрах.
• l – длина трубы, также в подсчет в м.

_пов

• t_п – температура теплоносителя на входе.
• t_о – температура теплоносителя на выходе.
• t_в – температура в помещении.

Установка регуляторы температуры позволяет выставлять температуру для комфортного проживанияК сведению! Для более точного и легкого расчета нужных показателей используются специальные документы, такие как, например, таблица теплоотдачи 1 м стальной трубы

Обратите внимание, что она подходит только для стальных изделий.В результате нехитрых расчетов (0,5х(80+70) -20) получим значение теплового напора ∆t = 55 градусов

Низкая эффективность связана с большой потерей тепла сквозь стены, оконные проемы и пол

Пример расчета

• В первую очередь высчитаем площадь нашего отрезка трубы F = 3,14 х 0,025 х 1= 0,0785 м2.
• Далее смотрим в таблицу коэффициентов теплоотдачи стальной трубы с диаметром 25 мм. Он составляет (для труб диаметром до 40 мм, проложенных в одну нитку при теоретическом тепловом напоре равном 55 градусов) К=11,5.
• Применим основную формулу и получим значение теплоотдачи Q = 11,5х0,0785х55=49,65 Ккал/ч.

Важно знать не только какова теплоотдача трубы – таблица на рисунке поможет определить данный показатель других элементов системы отопленияНа первый взгляд расчет совсем несложный, но это в теории.Для создания проекта реальной системы отопления необходимы тщательные расчеты с учетом параметров всех элементов, составляющих систему, в том числе:

• Отопительных приборов.
• Фитингов и запорной арматуры.
• Обводных линий.
• Утепленных участков магистрали и т.п.

Еще один момент, с которым придется столкнуться после установки оборудования системы отопления – декоративная отделка, чтобы скрыть непривлекательные радиаторы и трубопроводКак видите, на самом деле ничего сложного нет в правильном расчете и увеличении эффективности системы обговоренных систем. Главное не забывать о том, что в некоторых случаях высокая теплоотдача труб отопления может привести к большим ежегодным затратам, поэтому увлекаться данной процессом тоже не стоит (см.также статью «Необходимость дополнительного трубопровода: как осуществляется установка трубной врезки»).В представленном видео в этой статье вы найдете дополнительную информацию по данной теме.

Полотенцесушители

Полотенцесушитель для ванной сам является наглядным примером того, как можно улучшить теплоотдачу трубы. «Змеевик» прибора – не что иное, как искусственно увеличенная площадь теплового излучения. Поскольку раньше они были лишь частью общей ветки отопления, изменить диаметр стальной трубы не представлялось возможным. Поэтому площадь теплопередачи увеличивалась путем простого наращивания длины.

Кстати, как раз водяной полотенцесушитель из нержавеющей стали будет неплохо смотреться в черном цвете. Блестящие и хромированные изделия, хоть и выглядят красиво, препятствуют теплообмену между трубой и окружающей средой.

Для вертикально ориентированных систем, таких как радиаторы и полотенцесушители, имеет значение способ подключения входных и выходных труб. Теплоотдача одного прибора при разной установке может значительно измениться:

• 100% эффективности – диагональное подключение (вход горячей воды сверху, выход с обратной стороны внизу);
• 97% – одностороннее с верхним входом;
• 88% – нижнее двухстороннее подключение;
• 80% – диагональное обратное (с нижним входом);
• 78% – одностороннее с нижним входом и выходом отработанной воды.

• LiveJournal
• Blogger

Полиэтилен это самая простая гидроизоляция для теплого пола, так же он увеличивает теплоотдачу

Применение теплоизоляционных материалов

Наверное, первое, что приходит в голову при необходимости сохранить максимум тепла внутри трубы – это обмотать ее теплоизоляционным материалом. В конце прошлого века для этих целей применяли утеплитель из стекловолокна с дополнительной обмоткой негорючей тканью (данный способ рекомендован нормативной базой). Еще чуть раньше активно использовались растворы гипса или цемента, то есть теплоизоляция получалась твердой. В действительности же нерадивые сантехники нередко просто обматывали трубы старой ветошью, в надежде, что никто не проконтролирует.

Обилие современных материалов, например накладки на трубы из пенопласта, разрезные полиэтиленовые оболочки, минеральная вата и прочие, позволяет выполнить теплоизоляцию отопительных труб намного более качественно. И в новостройках такие материалы с успехом применяются. Тем не менее, отсталость ЖЕКов зачастую приводит к тому, что трубы по старинке обматывают тряпьем.

Разновидности

Рассмотрим варианты систем отопления для частных и многоквартирных домов:

• с использованием принудительной циркуляции теплоносителя;

• естественная циркуляция с использованием самотёка теплоносителя.

Системы с естественной циркуляцией получили широкое распространение, главным образом, благодаря своим сильным сторонам:

• функционирование системы с естественной циркуляцией независимо от того есть напряжение в сети или нет;

• высокие показатели инерционности системы, где внешние факторы не влияют на распространение тепла.

Примите к сведению: следует с особым вниманием подойти к выбору диаметра используемых труб для системы отопления, учитывая то, что больший диаметр улучшает циркуляцию воды, однако и здесь тоже следует знать меру

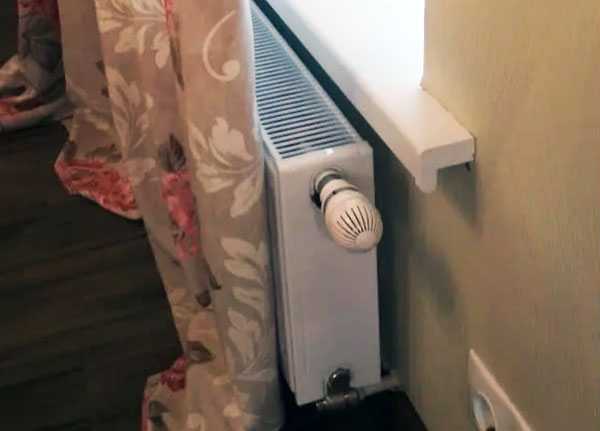

Как установить терморегулятор на батарею: пошаговая инструкция

Понадобятся:

• металлопластиковая труба диаметром 20 мм;
• 2 тройника с резьбой 1/2″;
• 6 металлопластиковых обжимных фитингов-американок;
• терморегулятор;
• шаровый кран.

Порядок действий:

Открутить разводным ключом гайку сгона и раскрутить старую обмотку.

Очистить резьбу сгона, чтобы стало хорошо видно место соединения радиатора и трубы.

Ту же операцию проделать с нижним соединением. Для удобства монтажа снять радиатор и положить на ровную горизонтальную поверхность. Удерживая футорку радиатора одним ключом, вторым раскрутить трубку.

После этого вычистить старый уплотнитель из отверстия, например, отверткой.

Теперь нужно собрать байпас с терморегулятором и шаровым краном. Смазать резьбу обжимного фитинга силиконовым герметиком, чтобы он заполнил все полости.

Взять 2 тройника и 2 ниппеля, скрутить вместе.

Прикрутить к ниппелю терморегулятор и шаровый кран.

Установить в тройник переходные муфты с металлопластика на металл. Должен получиться вот такой узел.

Вкрутить его в батарею.

Аналогично поступить с нижним соединением.

Для байпаса отрезать участок металлопластиковой трубы нужной длины, предварительно сняв гайки с обжимных фитингов и замерив расстояние.

Откалибровать кромки, то есть снять фаски калибратором.

Надеть на трубу гайку и обжимное кольцо, соединить с шаровым краном и терморегулятором.

То же самое проделать с другим концом трубы. Перемычка (байпас) готова. Соединить ее с радиатором.

Повесить батарею на старое крепление и соединить со стояком. Для этого подготовить 2 трубки из металлопластика. Не забудьте измерить длину сверху и снизу — она часто бывает разной.

Снять байпас с радиатора. Вкрутить трубки в верхний и нижний узлы.

Установить байпас на радиатор, а трубки — в отводы стояка. Вверху стоит терморегулятор для отопления.

Внизу — шаровый кран.

Затянуть гайки разводным ключом. Радиатор с терморегулятором можно запускать в эксплуатацию.

Системы теплых полов

Если речь идет о водяном теплом полу, в отличие от электрического аналога, в качестве нагревательного контура в нем используются металлические трубы, хотя, их стали применять в последнее время все реже.

Главная причина снижения спроса на водяной теплый пол заключается в постепенном изнашивании стальных труб, снижении просвета в них. Кроме того, имеет значение и способ монтажа – сварные швы выполнить сможет далеко не каждый, а резьбовое соединение грозит утечкой теплоносителя через некоторое время. Естественно, никому не понравится результат утечки воды из системы в полу со стяжкой – будет затоплен потолок нижнего этажа или подвала, а перекрытие постепенно придет в негодность.

По этим причинам на замену стальным трубам в теплых водяных полах сначала пришли металлопластиковые змеевики, фитинги на которые крепились за пределами стяжки, а в настоящее время предпочитают армированный полипропилен.

Такому материалу присуще незначительное тепловое расширение, а при грамотной укладке и эксплуатации они могут прослужить не один десяток лет. Как вариант, используют и другие полимерные материалы.

Обратите внимание, что зазоры для теплового расширения армированного полипропилена все же нужно оставлять, хоть оно и небольшое

Системы теплых полов

Если речь идет о водяном теплом полу, в отличие от электрического аналога, в качестве нагревательного контура в нем используются металлические трубы, хотя, их стали применять в последнее время все реже.

Главная причина снижения спроса на водяной теплый пол заключается в постепенном изнашивании стальных труб, снижении просвета в них. Кроме того, имеет значение и способ монтажа – сварные швы выполнить сможет далеко не каждый, а резьбовое соединение грозит утечкой теплоносителя через некоторое время. Естественно, никому не понравится результат утечки воды из системы в полу со стяжкой – будет затоплен потолок нижнего этажа или подвала, а перекрытие постепенно придет в негодность.

По этим причинам на замену стальным трубам в теплых водяных полах сначала пришли металлопластиковые змеевики, фитинги на которые крепились за пределами стяжки, а в настоящее время предпочитают армированный полипропилен.

Такому материалу присуще незначительное тепловое расширение, а при грамотной укладке и эксплуатации они могут прослужить не один десяток лет. Как вариант, используют и другие полимерные материалы.

Теплый пол

Не так давно теплый пол от полотенцесушителя или комнатного радиатора становился продолжением общей системы отопления в квартире, в разы увеличивая площадь обогревающей поверхности. Но вода в качестве теплоносителя именно в этой ситуации может создать немало проблем.

Как бы ни были надежны стальные трубы, они не вечны, а места соединений, особенно резьбовых, могут со временем дать течь. Только представьте, что это произошло внутри бетонной стяжки, которую так просто не снять. По этой причине теплый пол в водяном исполнении практически не применяется.

Если вы все-таки решили реализовать эту систему, вам придется подумать, как сделать ее максимально эффективной. Мощность теплого пола должна рассчитываться с предельной точностью. Но если цифры показывают, что теплопередача получается недостаточной, нужно в первую очередь озаботиться повышением эффективности стальных труб.

Поскольку эта конструкция контактирует не с воздухом в помещении, а нагревает материалы пола, сыграть можно только на увеличении протяженности труб. Поэтому их и укладывают компактной, но длинной «змейкой». Благодаря большой площади собственной поверхности она передает много тепла.

Нюанс: при плотной укладке нескольких погонных метров трубы теплоотдача теплого пола в целом возрастет, а каждого отдельного сегмента, не критично, но уменьшится.

Причина в том, что слишком близко расположенные трубы частично налаживают теплообмен друг с другом. Вокруг каждой создается нагретая зона, что приводит к некоторому снижению теплового напора.

5 способов увеличения кпд отопительной системы

Существует несколько простых способов, как повысить кпд батареи отопления без особых материальных и трудовых затрат. Рассмотрим их подробно. (См. также: Автономные системы отопления)

Поддержание поверхности отопительных приборов в чистоте.

Каким бы невероятным не казалось это утверждение, но даже тонкий слой пыли на радиаторах ведёт к понижению теплоотдачи. Например, кпд алюминиевых радиаторов, загрязнённых слоем пыли, может понизиться на 20–25%. Кроме того, в регулярной очистке нуждается и внутренняя часть батареи. С первой проблемой можно справиться самостоятельно путём обычной влажной уборки, а вот для второго придётся обратиться к квалифицированному специалисту. Сантехники имеют на вооружении знания и навыки, которые помогут в короткие сроки очистить радиатор от накипи и других загрязнений, скопившихся в процессе эксплуатации.

Окрашивание радиаторов соответствующей их назначению краской.

Во-первых, для окрашивания необходимо подбирать краску тёмных расцветок. Благодаря этому удастся добиться не только хорошего нагрева батарей, но и значительного повышения теплоотдачи. Во-вторых, необходимо выбрать для окрашивания подходящую краску. В качестве покрытия для чугунных радиаторов отопления лучше использовать известные всем эмали, а для алюминиевых и стальных батарей больше подойдут акриловые, алкидные и акрилатные эмали.

Почему вопрос с покраской стоит так, а не иначе, можно объяснить достаточно просто: чугунные радиаторы достаточно легко поддаются окраске любыми видами эмали ввиду своего строения. Тонкие пластины алюминиевых радиаторов могут быть забиты слишком толстым слоем краски. В заводских условиях радиаторы с тонким корпусом и множеством пластин окрашивают порошковыми красками, которые не представляют угрозы для качественных характеристик радиатора и не изменяют вид его теплоотдачи. Окраска батареи в тёмный цвет позволяет повысить кпд отопительных элементов до 15% от обычного значения. (См. также: Сравнение систем отопления)

Использование отражающих экранов.

Тепло, которое излучает батарея, распространяется во все стороны. Поэтому как минимум половина полезного теплового излучения уходит в стену, расположенную за приборами отопления. Уменьшить напрасные потери тепла можно, расположив за радиатором экран, например, из обычной фольги или готовый, купленный в магазине. При использовании даже самодельного экрана из тонкого металлического листа не только прекращается нагрев стены, но и создаётся дополнительный источник тепла, так как, нагреваясь, экран сам начинает отдавать тепло в помещение. При использовании отражающего экрана, кпд чугунных батарей, да и многих других, можно повысить до 10–15%.

Увеличение площади поверхности батарей.

Между площадью поверхности, которая излучает тепло, и количеством этого тепла есть самая прямая зависимость. Для увеличения теплоотдачи радиаторов можно использовать дополнительный кожух. Материал, из которого он будет изготовлен, необходимо тщательно выдирать. Например, наибольшей теплоотдачей обладают кожухи из алюминия. Их используют в качестве дополнения к чугунным радиаторам. При частых перебоях в работе отопительных систем стоит подумать о приобретении стальных кожухов, которые очень долго сохраняют полученное от радиаторов тепло. Соответственно, этот тип кожухов для батарей отдаёт тепло в окружающее пространство намного дольше других.

Создать дополнительные потоки воздуха в помещении.

Если направить на приборы отопления поток воздуха, например, с помощью обычного бытового вентилятора, то нагрев воздуха в помещении будет происходить значительно быстрее. При этом стоит учитывать, что направление воздушного потока должно быть вертикальным и направленным снизу вверх. При таком способе повышение кпд радиаторов может достигать 5–10%.

Используя даже один способ улучшения теплоотдачи батарей, можно значительно повысить температуру в помещении и снизить затраты на дополнительный обогрев. Перед тем, как вы приступите к улучшению характеристик радиаторов, убедитесь в правильности их подключения к теплосети и в том, что регуляторы подачи тепла на приборах последнего поколения установлены на необходимое значение

Кроме того, при постоянной проблеме с теплоснабжением, нужно уделить внимание теплоизоляции стен и окон, через которые обычно и уходит тепло. Утеплять нужно не только наружные стены, но и те, которые выходят на лестничную клетку

Как увеличить теплоотдачу радиатора

Существует несколько достаточно простых, но высокоэффективных способов, позволяющих заметно увеличить данный показатель, к тому же с минимальными финансовыми и временными затратами. Разбираем по порядку:

1. Циркуляция воздуха (конвекция)

Основная проблема заниженной теплоотдачи тепла в помещение заключается в плотных шторах и декоративных щитах, под которые прячут «некрасивые батареи». Из-за этого нарушается конвекция и воздушный поток, проходящий через отсеки радиатора — не выбрасывается в помещение в достаточном количестве.

Здесь же:

• большая глубина подоконника, а именно — та часть, которая выступает за плоскость стены
• заглубленная ниша, которую специально делают, чтобы спрятать радиатор в стену.

Хозяину нужно выбрать из двух зол меньшее:

а) прячем радиатор и улучшаем внешний вид помещения;б) эффективно отапливаем дом, но тогда всю зиму будут «мозолить глаза» белые панели.

2. Отступы радиатора

Каждый прибор в своем комплекте имеет инструкцию по монтажу. Она содержит требования по минимальным и максимальным отступам изделия от стены, пола и подоконника.

Во главе угла стоит глубина установки изделия, ведь только благодаря ее оптимальному значению — радиатор нагревает необходимое количество воздуха, стремясь к максимальному КПД.

Итак, расстояние от стены до задней стенки радиатора — не менее 50 мм. (если производитель не указывает иного). И, соответственно, чтобы забрать холодный и отдать необходимое количество нагретого воздуха, расстояние от пола до радиатора и от радиатора до подоконника должно быть не меньше глубины, а именно — 50 мм.

Если подоконник выступает за радиатор, то на каждый 1 сантиметр выступа, расстояние от радиатора до подоконника должно быть увеличено на 2,5 см. — только в таком случае подоконник не мешает правильной циркуляции.

Приведя в соответствие все отступы, вы заметно увеличите теплоотдачу изделий — это неоспоримый факт!

3. Отражающие фольгированные экраны

Теплоотражающими фольгированными экранами существенно повышается КПД системы отопления. Данная конструкция представляет собой успешно функционирующий барьер между источником тепла и холодной поверхностью внешней стены, что способствует повышению температурного режима в помещении примерно на +2..+3 °С и снижению расхода энергии в среднем на 5%.

4. Чистота радиатора

Как ни странно, но КПД пыльного радиатора снижается на 7-10%. Поэтому, скопление на поверхности радиатора большого количества пыли и других загрязнений негативно сказывается на теплообменных процессах и провоцирует недостаточную отдачу тепла в воздух.

Производитель в инструкции всегда ссылается на данную проблему и вводит требование, что радиатор должен подвергаться уборке минимум 3 раза в год: перед сезоном отопления, в середине сезона отопления и после сезона отопления.

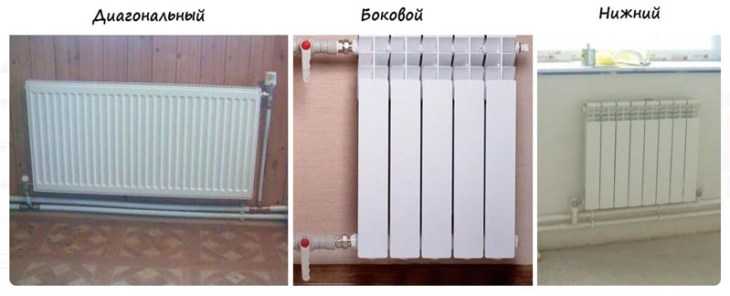

5. Смена типа обвязки радиатора

На практике, применяются самые разнообразные варианты обвязки отопительных радиаторов трубопроводной системой, представленные диагональным, боковым или нижним способами:

При этом, только в условиях диагонального подключения — перемещение теплоносителя осуществляется максимально равномерно по всем секциям прибора.

Ключевой особенностью данного способа является практически полное отсутствие зон, накапливающих загрязнения. Таким образом, именно диагональный вариант подключения является на сегодняшний день самым оптимальным и экономически целесообразным способом подключения.

От автора

Данные способы очень эффективно работают и на десятки процентов повышают качество работы системы отопления, особенно если выполняются в комплексе.

Дополнительно стоит отметить, что если вы зафиксировали факт еле теплых радиаторов при работе котла на 40-50 градусов, то необходимо произвести промывку системы и почистить фильтр грубой очистки.

Новости

Рассчитываем отдачу для 1 м. изделия

Посчитать теплоотдачу 1 м. трубы, выполненной из стали, просто. У нас есть формула, осталось подставить значения.

Q = 0,047*10*60 = 28 Вт.

• К = 0.047, коэффициент теплоотдачи;
• F = 10 м 2 , площадь трубы;
• dT = 60° С, температурный напор.

Об этом стоит помнить

Хотите сделать систему отопления грамотно? Не стоит подбирать трубы на глазок. Расчёты теплоотдачи помогут оптимизировать траты на строительство. При этом можно получить хорошую отопительную систему, которая прослужит долгие годы.

Теплопроводность стали достаточно высока – это закон физики, и спорить с ним нельзя. Зато можно обратить это свойство металла на пользу. Именно такая теплоотдача позволяет использовать сталь в производстве различных приспособлений для обогрева помещений.

Частые причины уменьшения теплоотдачи батареи отопления

Чаще всего причиной уменьшения теплоотдачи радиаторов становится накипь и ржавчина, скапливающаяся внутри. Если сам радиатор промыть (что должны делать коммунальные службы ежегодно), то теплоотдача значительно увеличится. То же касается и стояков отопления. Однако, своими силами такую процедуру произвести не удастся по причине того, что при производстве подобных работ (даже летом) необходим слив воды из системы. Без помощи специалистов здесь не обойтись. Это же касается и замены радиаторов с чугунных на биметаллические – они имеют большую теплоотдачу. Поэтому на столь сложных и трудоёмких вариантах мы останавливаться не будем. Лучше рассмотрим более простые способы, выполнить которые сможет любой домашний мастер, даже не имеющий опыта работ в подобной области.

Теплоотдача биметаллических радиаторов выше, чем у чугуна

Используем экран-отражатель: применение вспененного полиэтилена

Использование отражающего экрана – довольно популярный метод увеличения теплоотдачи. Вспененный полиэтилен с фольгированным покрытием с одной стороны прекрасно подходит для этих целей. Такой экран (он должен быть больше самого радиатора) помещается за батареей фольгой в направлении комнаты и фиксируется на стене на двухсторонний скотч или жидкие гвозди. Вспененный полиэтилен обеспечивает дополнительное утепление, а фольга отражает тепло, которое до установки экрана прогревало стену, направляя его в помещение.

Важная информация! Лучше всего, когда такие моменты продумываются ещё на этапе монтажа батарей отопления. В этом случае за радиатором можно закрепить стальной ребристый щит, который будет накапливать тепло, после чего направлять его в комнату. Такие щиты удобны, если часто происходят отключения отопления.

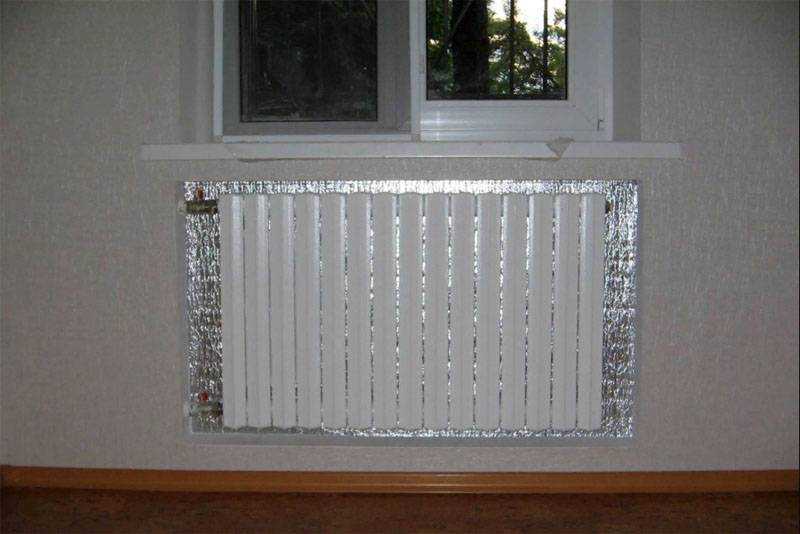

Примерно так выглядит экран из фольгированного вспененного полиэтилена

Также в роли экрана неплохо себя зарекомендовали базальтовые плиты с алюминиевым покрытием.

Увеличение теплоотдачи при помощи дополнительных приспособлений и окраски

Для увеличения температуры воздуха в помещении используют специальные кожухи из алюминия, которые одеваются на радиатор. С их помощью увеличивается площадь батареи отопления и, как следствие, их теплоотдача. Стоимость подобных кожухов невелика, а эффект довольно значителен.

Цвет, в который окрашены батареи отопления, тоже имеет большое значение. Лучше для этих целей выбрать более тёмные оттенки. К примеру, радиатор, окрашенный в коричневый цвет имеет теплоотдачу больше, чем белые, на 20-25%.

Такой кожух улучшает внешний вид и увеличивает теплоотдачу

Улучшение конвекции, путём увеличения циркуляции воздуха

Каждый знает, что улучшение циркуляции воздуха способствует более быстрому прогреву помещения. Для этих целей можно использовать вентилятор, который устанавливается таким образом, чтобы достигнуть максимального потока тёплого воздуха в сторону помещения.

Полезная информация! Если дома имеются кулеры от компьютеров, которые не используются, можно их установить под радиатором, направив поток воздуха вверх. Это максимально увеличит конвекцию, в результате чего в комнате станет значительно теплее.

Увеличить конвекцию (если радиатор утоплен под подоконником) можно, прорезав в подоконнике отверстия и закрыв их экранами или декоративными крышками. Таким образом, тёплый воздух не будет задерживаться в нише, что улучшит циркуляцию.
