Крепеж для труб - соединительный элемент и варианты фиксации труб (120 фото и видео)

Как осуществляется крепеж клипсами

Крепежные работы с клипсами отличаются простотой. Их может проводить и человек неискушенный в ремонтных делах.

Начинают рабочий процесс с разметки разводки и точек размещения держателей. Для этого используют уровень, большую линейку и строительный карандаш.

В отмеченных точках просверливают отверстия перфоратором, используя бур с размером диаметра под применяемые дюбеля.

Далее держатели прикрепляются саморезами через вставленные в отверстия дюбеля.

Трубы защелкивают с небольшим усилием в пластмассовые клипсы и получают надежно закрепленную конструкцию.

Полипропиленовые опоры

Наиболее эстетичный вид крепления. Его нет необходимости скрывать, потому его можно спокойно размещать на видимых участках трубопровода, на разных видах материала (дерево, гипсокартон, кирпич, бетон). Это означает, что нет необходимости создавать для них специальные скрывающие конструкции или прятать. Менее заметным на общем фоне его делает окраска: для белых полипропиленовых труб существуют крепления белой расцветки, для серых – серой. Различаются клипсы тем, что существуют опоры без застёжки и с застёжкой. Второй тип необходимо использовать там, где существует большая вероятность вылета трубы из опоры: места под потолком, возле поворотов и компенсаторов.

Все виды полипропиленовых опор являются опорой подвижного крепления. Подвижное крепление подразумевает: труба в креплении может перемещаться вдоль своей собственной оси. Это особенно необходимо для линейного удлинения труб.

Полипропиленовые опоры обычно подходят для труб с относительно небольшим диаметром.

Выделяют дополнительно следующие достоинства полипропиленовых креплений:

Простота монтажа и демонтажа. Для установки крепления не требуется наличия громоздких и сложных инструментов: достаточно иметь под рукой саморезы и шуруповёрт, отвёртку. Даже молоток сгодится. Для демонтажа системы инструменты не нужны: трубу легко извлечь из крепления голыми руками.
Надёжность. Практика показывает: пластиковые трубы, закреплённые полипропиленовыми креплениями, не деформируются и не изгибаются во время эксплуатации. Разумеется, это соблюдается при условии подбора верного расстояния между креплениями.
Универсальность. Такие крепежи подходят для труб, через которые проходит вода как низкой, так и высокой температуры.

Данные опоры хороши тем, что способны скрепляться друг с другом по загребневым соединениям, давая возможность прокладывать несколько параллельных рядов труб. Опоры жёстко соединяются между собой, располагаясь при этом в одной плоскости.

Расстояния между опорами трубопроводов по таблице СНИП

Правильно подобранная дистанция между опорными креплениями является одним из условий эксплуатации системы. Опоры позволяют распределить нагрузку, минимизировать напряжение, а в определенных случаях – при обустройстве тепломагистралей, например, распределить температурную нагрузку.

Нормы СНиП включат в себя требования по расстоянию между опорами для трубопроводов с разным диаметром, толщиной стенки и назначением. Такие данные заносятся в специальные таблицы, что значительно облегчает расчеты. Стоит помнить, что таблица содержит не рекомендованные данные, а точное указание, соответствующие СНиП, сколько и какие конструкции нужны.

Таблица расстояния между опорами трубопроводов, приведенная в статье, касается скользящих конструкций для стальных труб.

Наружный диаметр, мм	Толщина стенки, мм	Максимальное расстояние между опорами, м	Принимаемое расстояние при наземной и подземной укладке, м	Принимаемая дистанция при подземной укладке в непроходимых каналах, м
25	2,5	2.5	1,9	1,9
32	2,5	3,2	2,7	2,7
40	2,5	3,9	3,0	3,0
57	2,5	4,9	3,8	3,8
76	3,0	6,4	4,9	3,8
89	3,0	6,9	5,3	4,1
108	3,5	8,3	6,4	4,9
133	4,0	9,6	7,4	5,6
159	4,0	10,4	8,0	6,1
219	4,0	12,8	9,8	6,4
273	4,5	14,7	11,3	7,9
325	5,0	16,6	12,8	8,3
377	5,5	18,3	14,1	9,2
426	6,0	19,8	15,2	9,9
530	7,0	22,7	17,5	11,4
630	8,0	25,6	19,7	12,8
720	8,5	27,7	21,3	13,9
820	9,5	30,3	23,3	15,2
920	10,0	31,9	24,5	16,0
1020	11,0	33,6	25,8	16,8

Расстояния между опорами стальных трубопроводов при равной величине стенок определяются диаметром. Также влияют характеристики грунта при подземной укладке. Кроме того, при монтаже тепловых трасс согласно СНиП на дистанцию влияет температурная деформация. Для тепломагистралей используют только подвижные опоры с тем, чтобы создать монтажное смещение для компенсации теплового расширения.

Какие действуют нормы крепления полипропиленовых труб

Прокладка трубопроводов из полипропилена должна выполняться в соответствии с нормативами, указанными в ГОСТ 52134-2003. В этом стандарте представлены все необходимые требования по креплению напорных труб из полипропилена. Соблюдение данного стандарта гарантирует надежную эксплуатацию систем и отсутствие протеканий при нормальных рабочих параметрах (температура\давления) в системе.

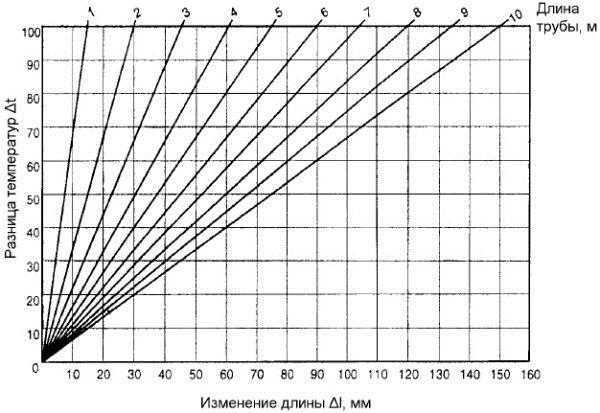

Крепление труб должно выполняться таким образом, чтобы компенсировать их тепловое расширение. Для решения этой задачи применяют неподвижные элементы скользящего крепления, которые способны реагировать на температурные перепады (одинарные\двойные клипсы).

Свод строительных правил 40-101-96 указывает на недопустимость жесткого крепления труб из полипропилена. Поэтому необходимо использовать неподвижные элементы скользящего крепления, которые компенсируют линейные расширения.

Читайте материал по теме: Заглушка для труб — маленький, но очень важный элемент

Особенности клипсовых зажимов и их применение

Клипсы изготавливают с добавлением специальных искусственных добавок в виде нейлона, который обеспечивает креплению прочность, стойкое сопротивление механическому воздействию и термическую выносливость.

Рекомендуем ознакомиться: Как правильно выбрать и установить трехходовой регулирующий клапан для теплого пола

Клипсы отличаются лёгким удельным весом, и простотой установки, понятной даже неспециалисту. Кроме того, деталь имеет низкую себестоимость.

Широкая вариативность по диаметрам и размерам обеспечивает применение зажима для различных труб.

В продаже имеются одиночные и парные зажимы. Парные клипсы применяются в тех случаях, когда необходимо закрепить две параллельных трубы. Есть виды клипс, которые стыкуются между собой, которые удобно применять для монтажа разветвлённых конструкций, которые крепятся рядом.

Клипсы, закрывающиеся сверху, применяют для фиксации труб, которые нужно плотнее прижать к стене. Недостаток таких зажимов — их непрочность

Одно неосторожное движение — и зажим может сломаться

Технология изготовления кронштейна для дымохода самостоятельно

Для самостоятельного изготовления лучше выбрать черный металл. Конструкцию кронштейна изобретать не требуется – лучше всего повторить ту, что можно увидеть в магазинах Москвы и других городов.

Чертеж кронштейна

Для построения чертежей нужно точно промерить расстояние до стен в месте установки дымохода. Крепления лучше пронумеровать, чтобы потом не перепутать заготовки.

Для того, чтобы согнуть полосу для колец крепления, можно взять круглое полено подходящего диаметра.

Собирать конструкцию нужно на рабочем столе или на чистом ровном участке бетонного пола.

Последовательность действий следующая:

полосу, уголок (квадратный прокат) нужно нарезать по размеру;
тщательно зачистить угловой шлифмашиной;
выгнуть кольца на оправке- полене;
обезжирить места сварных швов;
приварить к полосе направляющие и укосины;
приварить к ним полукольцо;
просверлить отверстия для крепления к стене и для крепления внешнего полукольца.

теперь всю конструкцию нужно еще раз зачистить от шлака и окалины и тщательно обезжирить. От качества зачистки и обезжиривания будет напрямую зависеть долговечность конструкции. Далее кронштейн грунтуют термостойким грунтом и покрывают термостойкой краской.

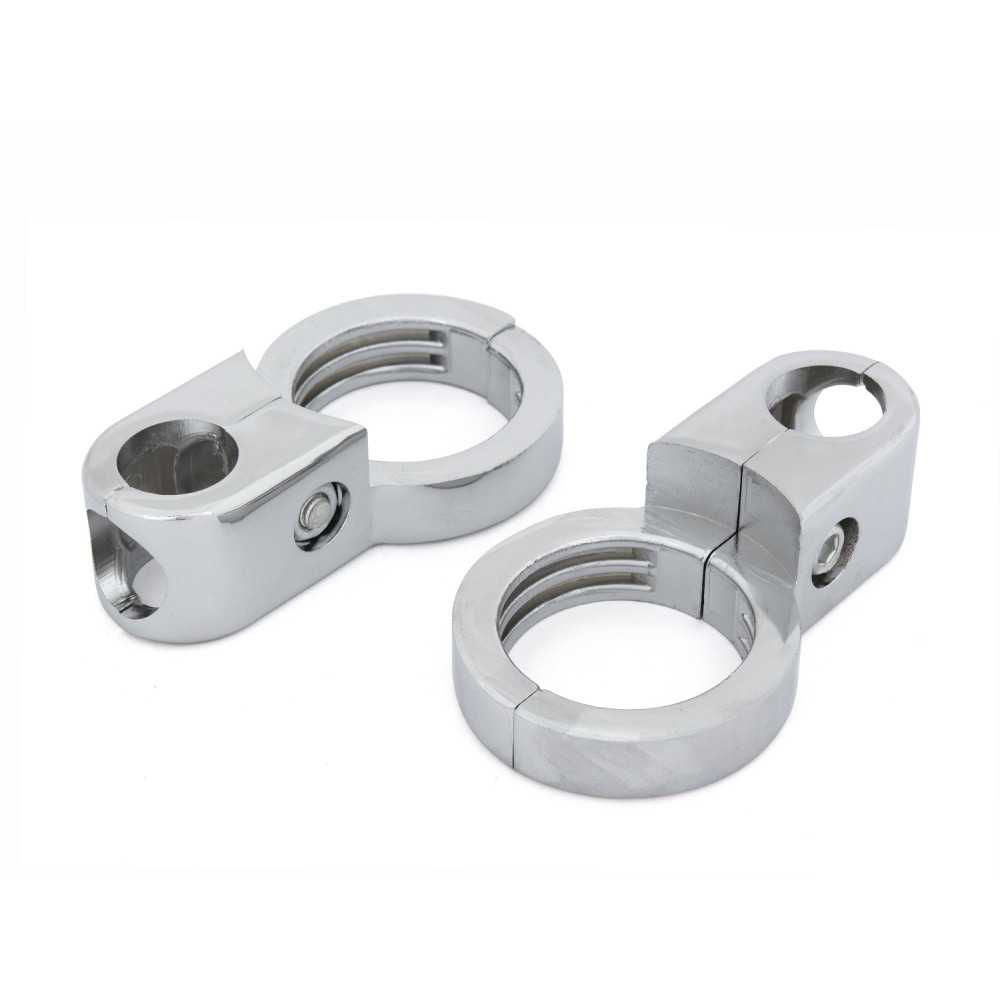

Варианты крепежных элементов для соединения труб

Профильный трубопрокат применяется для сборки каркасных конструкций. Трубные профили с квадратным, прямоугольным и фигурным сечениями не используются при прокладке трубопроводов ввиду того, что в них возникает сильное внутреннее сопротивление.

Для соединения профильных труб без сварки используются различные крабы-соединители, муфты, фланцы и хомуты. Такие крепления условно можно разделить на две категории:

плавающие, к которым относятся стяжки и клипы;
жесткие — это соединительные крабы, фланцы, фитинги, скобы.

Крабы для монтажа трубопроката представляют собой систему хомутов и могут иметь плоскостное и объемное соединение. Первый тип крепежа для профильной трубы бывает трех видов:

Т-образный, позволяющий соединить три трубы небольших диаметров. Благодаря этому монтаж конструкции осуществляется по простой и понятной схеме.
Г-образный, используемый для углового соединения двух труб.
Х-образный, обеспечивающий надежную фиксацию трех и четырех труб крестообразным способом в середине металлоконструкции.

Объемное соединение обеспечивается благодаря трех- и четырехчастным краб-системам, когда трубы соединяются под углом 90° в разных плоскостях по осям Х, Y и Z.

Фитинговые крепежи применяются для соединения трубопроката, когда есть необходимость создать изгибы и ответвления. В основном их можно встретить в сборке водопроводных сетей, но их разновидности нашли применение и в монтаже различных металлоконструкций, и построек из трубного профиля. Они бывают нескольких видов:

Муфты и фланцы. Применяются для обеспечения надежной стыковки трубопроката по прямой. Бывают круглого и квадратного сечения.
Повороты и колена. Необходимы для обеспечения соединения труб с разными осями направления.
Тройники и крестовины. Используются на ответвлениях конструкции. Этот вид фитингов позволяет соединить профили с разными размерами сечений.

Крепление кабеля с помощью монтажных пистолетов

Применение аккумуляторного или газового монтажного пистолета Хилти BX3 и GX-120 дает очень большое разнообразие в способах крепления проводки к любой поверхности на стене, на потолке и по полу.

При этом не забывайте соблюдать минимальные расстояния для обеспечения надежности крепежа.

Гвозди для монтажа

Крепеж всей расходки пистолета Hilti BX3 производится с помощью гвоздей для бетона X-C B3MX + X-P B3MX или для стали X-S B3MX.

Все они заряжаются в ленту по 10 патронов и имеют длину от 14мм до 24мм.

Если нужны большие размеры, можно работать с одиночными гвоздями XP B3 P7. Они имеют длину 30мм и 36мм.

Рекомендуемые максимальные усилия на вырывания и боковые нагрузки при которых не произойдет деформации гвоздя представлены в таблице:

Опоры(Клипсы) для полипропиленовых труб

Клипсы или опоры для полипропиленовых труб применяются при креплении труб к различным поверхностям. Опоры бывают одинарными, диаметром от 16 до 63 мм. Двойные опоры представлены диаметром от 20 до 32 мм. Также имеются усиленные клипсы с фиксатором, диаметром от 40 до 63 мм.

Важным элементом в системе является опора для пластиковых труб трубопровода. При помощи данной детали производится крепление труб на горизонтальные и вертикальные поверхности. В зависимости от условий выбирается определенный вид опор и рассчитывается их количество

Для правильного выбора важно учесть такие факторы, как длина и диаметр трубы, температура воды и многое другое

Дюбель-хомуты

Данный крепежные изделия предназначены для монтажа круглого или плоского проводника. При открытой проводке являются наименее видимыми из всех типов крепежных изделий. Прозрачные зажимы такой конструкции годятся для проводки любого цвета. Могут быть использованы при скрытой проводке, в штробе. Устанавливаются очень просто. В стене сверлится отверстие нужного диаметра, проводник заправляется в зажим, затем клипса вставляется в отверстие и задвигается до упора. К недостаткам следует отнести сравнительно небольшую прочность крепления, в связи с чем, такие клипсы используются при монтаже относительно легких проводов и кабелей.

Размеры дюбель-хомутов для электропроводки мы предоставили ниже:

На видео ниже наглядно показывается, как пользоваться дюбель-хомутами для крепления проводов:

Вот мы и рассмотрели, какие бывают клипсы для проводов и кабелей. Как вы видите, существует множество вариантов исполнения кабельных крепежей, поэтому подобрать подходящий вариант под собственные условия не составит труда!

Будет полезно прочитать:

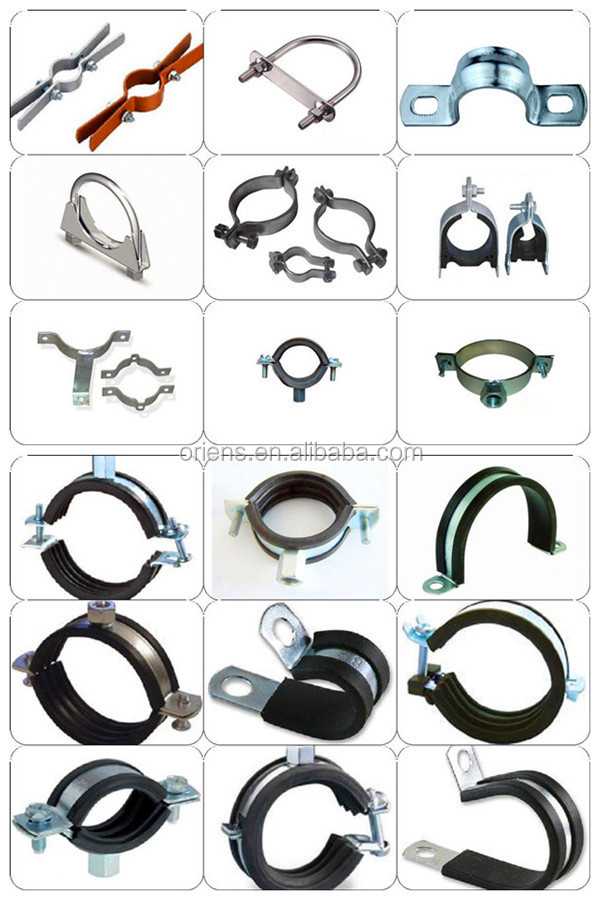

Фото крепежей для труб

Винтовые гвозди — особенности изготовления и применения винтовых моделей гвоздей (видео и 105 фото)
Анкер забивной — разновидности, конструкции, варианты монтажа и особенности применения крепежа (100 фото)

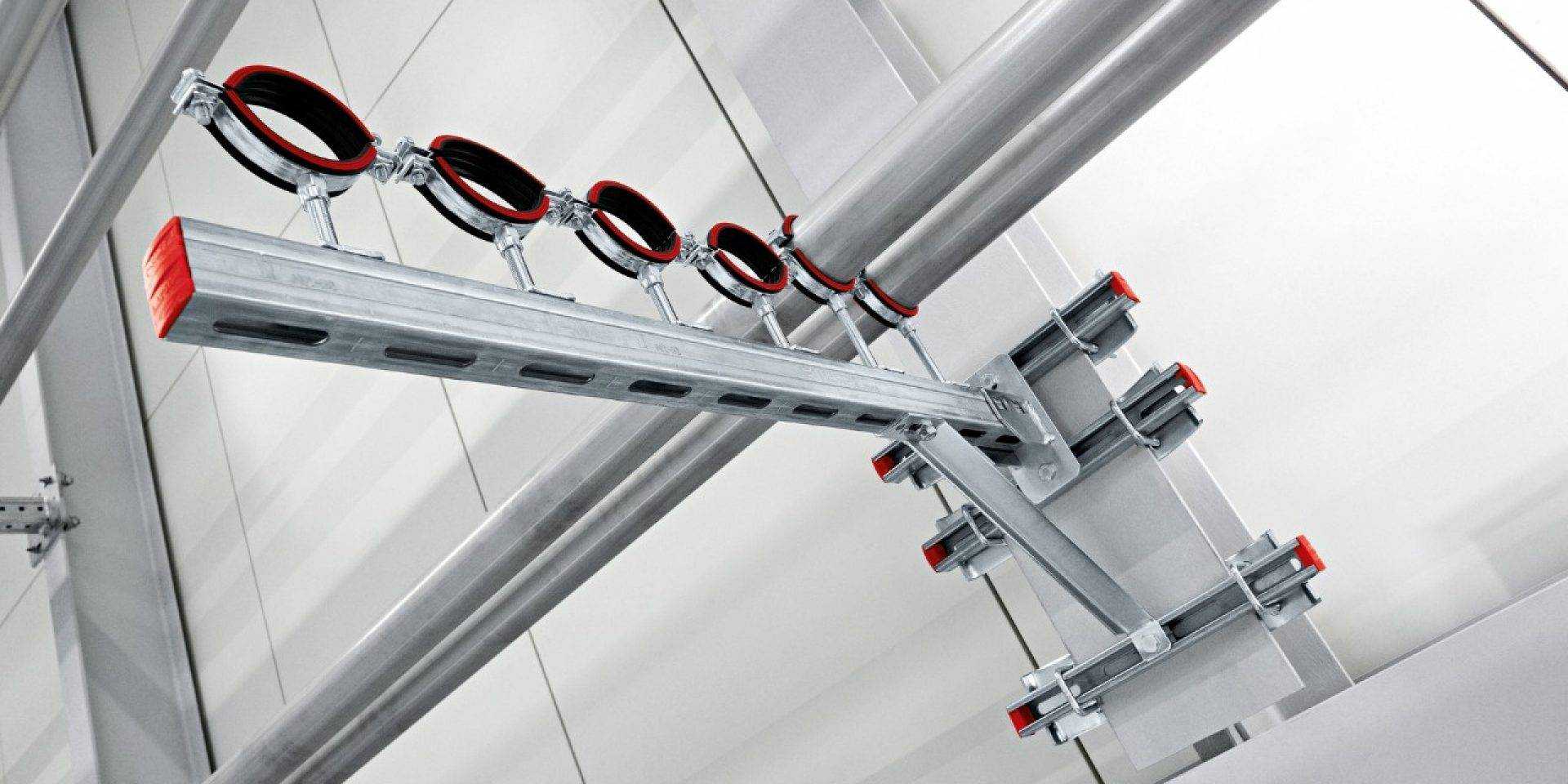

Правильное крепление к строительным конструкциям трубопроводов обеспечивает их эксплуатационную надежность. Если же существующие нормативы монтажа будут нарушены, трубопровод может получить повреждения, а его долговечность снижена. При этом следует учитывать специфику материалов, из которых изготовлены трубы. В частности, возможность их расширения при изменении температуры окружающей среды. Именно физические свойства материалов обуславливают перечень технических требований, предъявляемых к крепежным элементам.

Последовательность операций

Разметка осей трубопровода. На стены наносится линия, вдоль которой будет монтироваться система. Опоры должны стоять во всех местах соединений и у отводов. Расстояния между опорами на линейных участках магистрали не должно превышать 10 диаметров трубы. Если необходимо сделать отступ от стены, используются специальные кронштейны. Однако надо иметь в виду, что расстояние до стены должно быть минимальным

Это важно как для жесткости крепежа, так и для экономии места в помещении. Когда крепления готовы, можно устанавливать трубы

В зависимости от конструкции хомутов трубы либо вщелкиваются в опору, либо прикручиваются шпильками

Желательно, чтобы хомуты были снабжены резиновыми уплотнителями, это уменьшает вибрацию и компенсирует температурное расширение. Иногда трубопроводы укладывают в специальные углубления в стене – штробы или каналы. Это способствует более надежному их закреплению и изоляции.

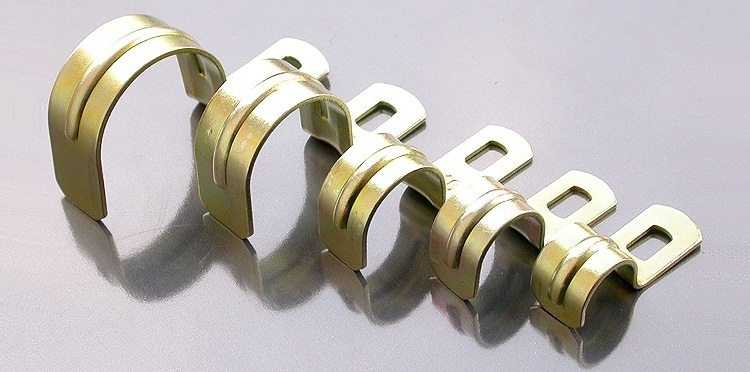

Где применяется скоба металлическая

Если требуется прикрепить какую-то конструкцию к бетонной, кирпичной или деревянной поверхности, то наилучшим выбором среди деталей, обеспечивающих надежность установки, является скоба металлическая двухлапковая. При этом совершенно не имеет значения какой будет поверхность, к которой следует прикрепить конструкцию:

Металлические скобы преимущественно выполняют из стали, предохраняемой для защиты от коррозии процедурой горячего оцинкования. Оцинкованное изделие прослужит значительно дольше и обеспечит конструкции большую эстетическую привлекательность.

Исходя из количества сторон, прилегающих к поверхности, детали классифицируют следующим образом:

Скоба металлическая однолапковая (односторонняя).
Скоба металлическая двухлапковая (двусторонняя).

Широчайшее применение надежного металлического крепежного приспособления обусловило появление большого количества его разновидностей в зависимости от сферы применения. Их используют:

в строительстве — для скрепления конструкций из дерева;
при такелажных работах. В статичных и подъемных системах они выполняют роль временных связок, которыми присоединяются такелажные приспособления;
для упаковки. При транспортировке грузов, закрепленных упаковочной лентой, ее саму прикрепляют скобами;
при прокладке труб, кабелей, гофрированных металлорукавов;
для прикрепления к мебели;
в быту.

Такими скобами крепят самые разные конструкции в быту и промышленности

Типы держателей для гофротрубы

Основной тип рукава для электромонтажа — гофрированная труба. Гофротруба или гофрорукав представляет собой пластиковую или стальную оболочку, собранную из отдельных кольчатых сегментов. Минимальный диаметр трубы – 16 мм. Наиболее часто используют рукава диаметром 20, 25 и 32 мм. Изделие позволяет прокладывать кабельные магистрали с изгибами и переходами, но требуется частая фиксация линии. Для этих целей используют несколько вариантов креплений.

Клипсы под гофру

Основной крепеж для гофры диаметром от 16 до 25 мм — специальные клипсы. Они бывают двух типов:

Первый тип похож на плоские изогнутые рожки. Такая клипса удерживает трубу или рукав за счет упругости материала, из которого изготовлена. Сбоку клипсы нередко делают сцепки, позволяющие соединять их между собой. Эта особенность облегчает монтаж, а также последующее обслуживание сетей.

Существуют держатели с защелками d-образной формы. Полукруг – сама клипса, а палочка – защелка, закрывающая верхний разрыв клипсы. Такой фиксатор повышает надежность крепления труб, но делает крепеж более дорогостоящим. Модели с защелками используют для труб диаметром 40 мм и больше, а также при монтаже кабеля по потолочным поверхностям.

Закрытая клипса напоминает обычный хомут. Она прижимает трубу к поверхности, на которой закрепляется. Процесс фиксации устройства можно механизировать с помощью монтажных пистолетов. В пистолет закладывается обойма клипс, после чего монтажник «пристреливает» трубу или сам кабель к поверхности.

Дюбель-стяжка для крепления гофротрубы

Следующая разновидность устройств для фиксации труб к стене — затягивающийся хомутик из нейлона, зацепленный за специальный дюбель.

Чтобы установить оснастку, необходимо предварительно просверлить отверстие, после чего вставить туда ножку дюбеля и зафиксировать ее, вбив распорный стержень. Крепление трубы выполняется с помощью гибкой стяжки.

Разновидности таких дюбелей — монтажные площадки. Их крепят саморезом, гвоздем либо просто вставляют в отверстие, после чего продергивают в имеющуюся щель хомут-стяжку.

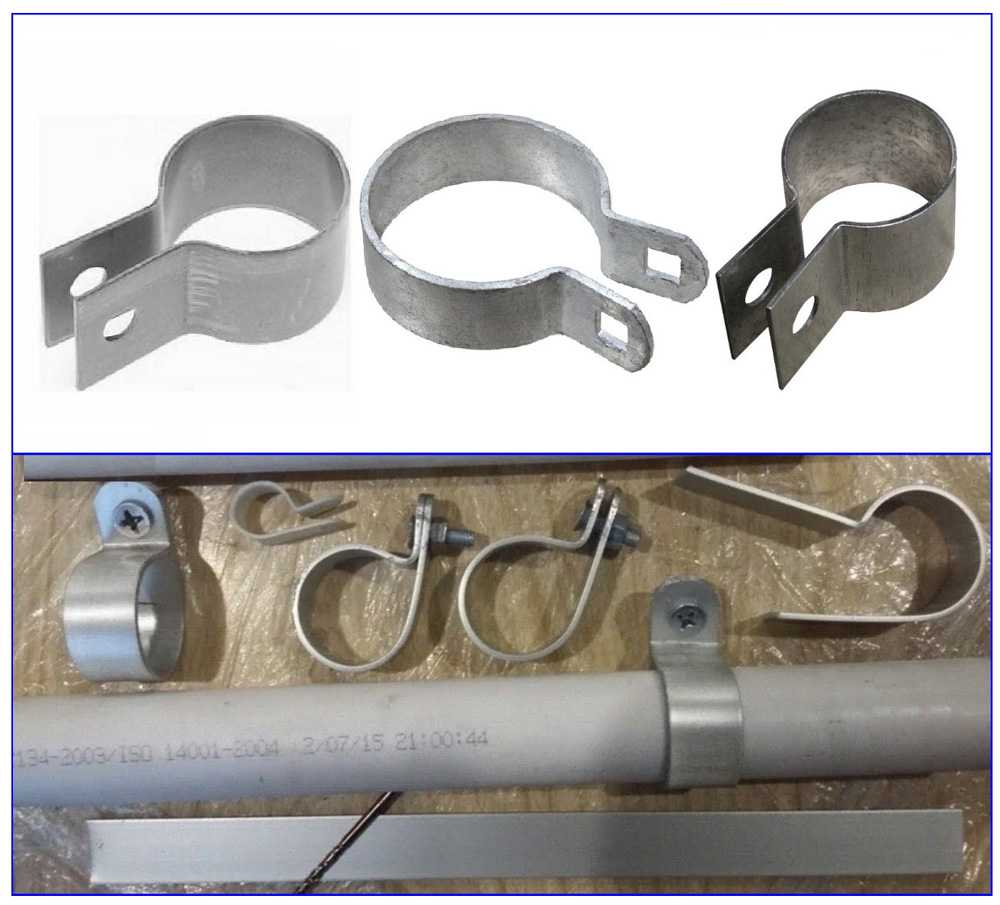

Металлические скобы

Там, где прочности пластика недостаточно, в качестве креплений для гофры используют металлические скобы или хомуты. Это обычная изогнутая стальная пластина с одним или двумя отверстиями по бокам для крепления. Радиус изгиба скобы зависит от диаметра трубы, для которой она предназначена. Для гофры диаметром 25 мм, нужна скоба с радиусом изгиба 12 мм и т.д.

Крепят скобу предварительно просверлив отверстия для пластиковых дюбелей. Если материал поверхности позволяет, прикручивают фиксатор саморезами или прибивают гвоздями.

Самодельные приспособления для крепления гофротрубы

Если под рукой нет стандартной оснастки из магазина, крепеж для гофры диаметром 16–20 мм несложно сделать своими силами.

Обычно для самодельных приспособлений используют:

Жесть нарезают полосами сантиметровой ширины. В середине каждой пробивают отверстия для саморезов.

Вместо жести подойдет провод-лапша. Его нарезают кусками, достаточными для обхвата трубы, после чего прибивают или прикручивают, протыкая пластик между двумя проводами (см. фото) .

Фиксация труб с помощью пластмассовых клипс

Полимерные клипсы — это приспособления, посредством которых производится крепёж металлопластиковых и пластиковых труб. Чаще всего клипсы используют, чтобы организовать крепление труб отопления к стене, а также при монтаже водопроводов из полимерных материалов.

Клипсы производятся из материала, который называется полистирол. Полистирол отличается высокими прочностными характеристиками и обладает резистентностью к воздействию неблагоприятных условий, что позволяет обеспечить надёжность крепления.

Клипсы могут быть двух типов:

одинарные;
двойные.

Двойные клипсы удобны для монтажа водопровода, когда трубы горячей и холодной воды располагаются рядом

Двойные клипсы чаще всего используются при прокладке водопроводных конструкций. Это связано с тем, что их использование позволяет закрепить обе линии водоснабжения (горячую и холодную). Использование двойных изделий не только упрощает монтаж водопровода, но и ускоряет этот процесс. Из отдельных одинарных клипс можно выполнить единую конструкцию. Сборку клипс между собой позволяют осуществить специальные пазы, которые располагаются на изделии.

Показатель сечения клипс колеблется от 16 до 50 мм, поэтому они идеально подходят для монтажа бытовых коммуникаций. Клипсы могут иметь зажимы или цельные узлы, оснащённые дюбелем. Изделия второго типа монтируются проще всего.

Алгоритм крепления труб к стене посредством этих элементов выглядит следующим образом:

В первую очередь на стене необходимо выполнить разметку, которая будет соответствовать расположению крепёжных элементов. Расстояние между клипсами вычисляется заранее и определяется с учётом характеристик конкретного трубопровода.
На втором этапе производится подготовка отверстий под клипсы. Для организации отверстий потребуется перфоратор с буром. Показатель сечения бура может быть 8 или 10 мм, в зависимости от того, какие именно используются дюбели для монтажа клипс.
Далее производится монтаж крепёжных элементов к стене с помощью дюбелей.
В конце остаётся зафиксировать трубу в клипсах.

Способы соединения металлических труб без сварки

Не все металлы хорошо провариваются, иногда качество швов плохое. Резьбовые стыки недостаточно герметичны, винтовая нарезка на металле со временем разрушается.

Бессварочные соединения технологичные. Приспособления используют на газопроводах высокого давления, при транспортировке разогретых сред. Для монтажа уплотнителей не требуется предварительной подготовки стыков, разделки кромок. Достаточно очистить торцы от грязи, пыли.

Способы соединения металлических труб без сварки:

Хомутная стяжка. Герметичная плотно прилегающая накладка используется для устранения протечек. Ремонт можно сделать быстро.
Фланцевое. Плотность прилегания пластин регулируется болтовым крепежом, герметичность обеспечивает резиновая прокладка.
Монтаж ремонтно-монтажной обоймы. Стык надежно фиксируется в небольшом металлическом корпусе.
Использование муфты Гебо. Фитинг, создающий компрессию, подходит для многократного применения.
Крепление фитингов без резьбы. Образуется неразъемное герметичное соединение высокой прочности.
Краб-системы. Используются для профильного проката.

Для безрезьбовых соединений не требуется специального электрического или газового оборудования, достаточно монтажного инструмента. Для установки устройства не нужна техническая подготовка специалистов.

Преимущества

Изделия обоих видов — однолапковые и двухлапковые – обладают многими положительными свойствами, из которых можно выделить следующие:

приемлемая и оптимальная стоимость;
универсальность. Данные изделия применяются не только для разнообразных трубопроводов, но и во многих других сферах жизнедеятельности человека;
значительные механические воздействия не наносят вред подобным изделиям. Поэтому они по праву считаются надёжными и прочными;
продолжительный срок службы.

Скобы бывают разных размеров, поэтому можно подобрать вариант для трубы любого диаметра

По отзывам потребителей, особой популярностью пользуется U-образная болт-скоба. Детали такого типа очень востребованы, когда установка трубопроводов ведётся в промышленных масштабах. Вместе с тем, они применяются и домашними. Устанавливают U-образную болт-скобу для крепления стальной трубы к стене или к полу. Одной из особенностей крепежа данного типа является возможность использования скользящей опоры.

Виды креплений для пвх труб

Держатели пластиковых труб предназначены для крепления трубопровода к стене, потолку или полу. По своей конфигурации и способу фиксации каналов подразделяются на следующие виды:

Зажимы в виде клипс из пластика.
Кольцевые скобы в виде крепежных хомутов.

Все они не требуют для их установки применения специального инструмента.

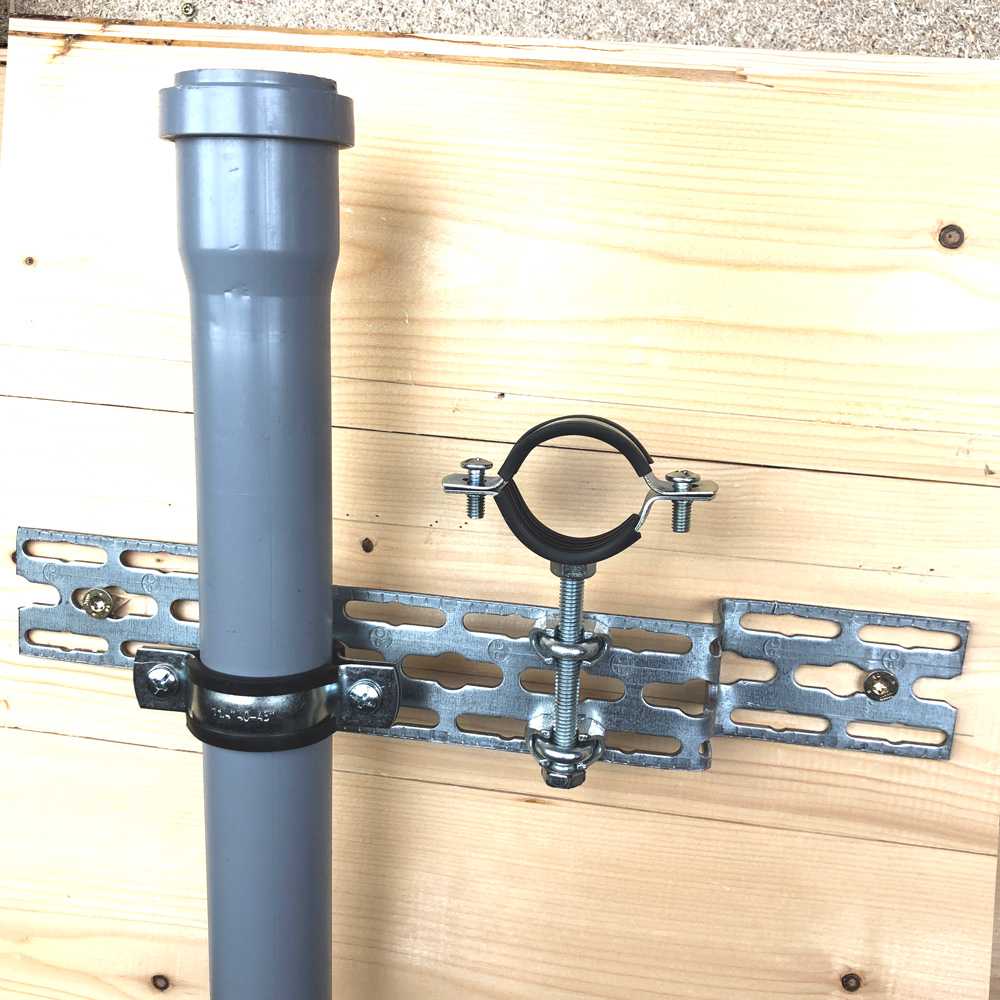

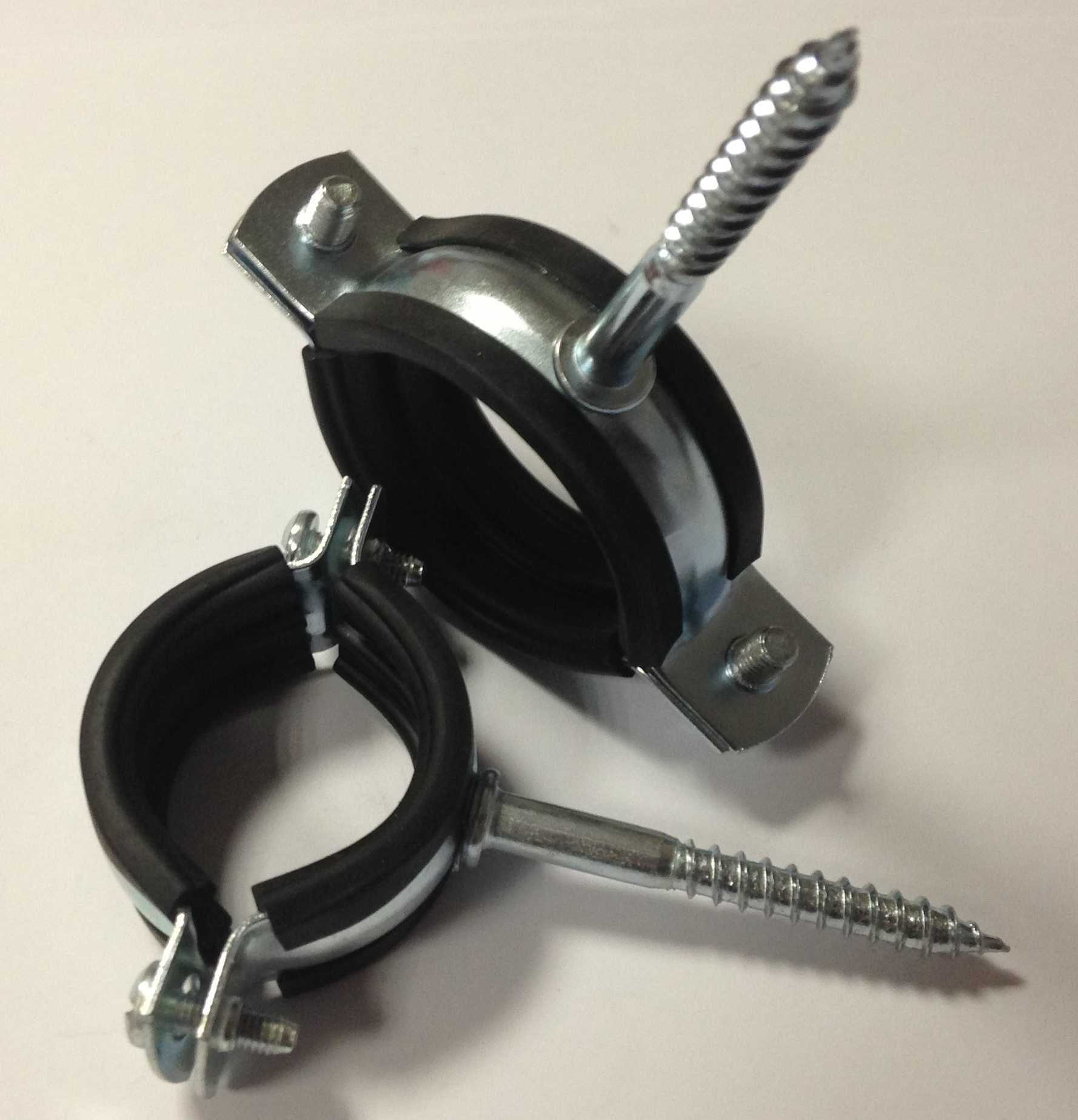

Металлические хомуты

Хомуты в отличие от клипс полностью обхватывают трубу, обеспечивая надежность крепления. Их назначение – это использование в трубопроводных отводах с большим диаметром, транспортирующих тяжелые среды, обладающих склонностью к вибрациям и колебаниям, температурным перепадам. Они уместны на ответственных поворотных участках, где необходима жесткая фиксация отвода.

Конструкция состоит из металлической скобы, внутри которой может вставляться резиновая прокладка, призванная компенсировать колебательные и температурные расширения разводки. Две части хомута стягивают посредством болтов. На кольцо приварено резьбовое крепление для шпильки. Скоба может крепиться к основаниям из различных материалов (дерево, кирпич, бетон) с помощью винтовой шпильки и дюбеля (на фото).

Как правило, хомуты на каналы из поливинилхлорида не затягивают до слишком плотного состояния, давая возможность отводам слегка перемещаться под воздействием температурных расширений.

Пластиковые клипсы

Данный вид крепления наиболее популярен в работе с полипропиленовыми и ПВХ трубами. По внешнему виду клипсы представляют собой пластиковые зажимы с упругими сторонами, что позволяет быстро и удобно вставлять в них отводы. Зажимы достаточно надежно захватывают трубы и таким образом вся разводка крепится по всем стенам помещения.

Основания клипс имеют отверстие, через которое они монтируются к стене саморезом с помощью встроенного или приобретаемого отдельно дюбеля.

Полистирол, из которого изготовляют изделия, является прочным и износостойким материалом, благодаря чему клипсы служат долго и способны длительно переносить неблагоприятные воздействия внешних факторов.

Дюбель-хомуты

Размеры дюбель-хомутов для электропроводки мы предоставили ниже:

На видео ниже наглядно показывается, как пользоваться дюбель-хомутами для крепления проводов:

Будет полезно прочитать:

Хомут сантехнический трубный – чем фиксировать коммуникации?

Когда нужно соединить трубы, а также не нарушить дизайн, проектировщик должен задуматься над тем, что их нужно спрятать в тех местах, в которых эти коммуникации не будут видны жильцам, и не станут создавать неудобств людям, работающим там. Используя стальной трубный хомут, можно добиться прочной фиксации, при этом с легкостью получаем совершенно герметичное крепление. Стандартная конструкция состоит из кольца, закрепленного винтом с гайкой.

Чтобы избежать коррозии, используется специальный материал с антикоррозийным покрытием для хомута. Внутри на поверхность кольца наносится слой, изготовленный из прочной микропористой резины, она нужна для уменьшения вибрации, которая может разрушить трубы. Наиболее важными показателями для устройства можно назвать такие характеристики, как данные стальной ленты, максимальный предел затягивания, диаметр кольца хомута. Не забываем при выборе и про то, под какую нагрузку приобретаем сантехнический трубный хомут, и определяем, выдержит ли он её.

Также важна надежность крепления, иначе хомут может сорваться с трубы. Различные разновидности, специально созданные для непростых условий работы, способны выдерживать достаточно сильное воздействие и давление извне, при этом не растягиваясь и не деформируясь. Такие трубные хомуты можно использовать много раз, ведь их характеристики сохраняются после эксплуатации, что позволяет их применять и дальше для крепления.

Принцип крепления труб к стене

Теперь рассмотрим, как крепить трубы отопления к стене. Существует два способа для выполнения этой задачи: жесткий и плавающий. Первый предназначен для канализаций, отопительных систем и иных трубопроводов, по которым будет транспортироваться горячая либо холодная вода. В этом случае крепления полностью фиксируют движение элементов коммуникации. Фитинг тут является жесткой опорой.

В плавающем креплении чаще всего используются хомуты, которые затягиваются не до упора. В таком случае сохраняется небольшая подвижность элементов системы. Данный вариант крепления возможен только в том случае, когда внутренний диаметр хомута крупнее внешнего диаметра трубы.

Подвижный вариант используется в случае возможных температурных перепадов. Ведь тогда возможно расширение или сужение труб. А незатянутые хомуты дают им возможность изменять размеры, оставаясь на своем месте. Как уже стало понятно, выбор варианта крепления зависит от назначения трубопровода, а также возможных температурных колебаний.

Крепеж для труб: основные виды, критерии выбора, варианты применения и советы по монтажу (120 фото)

Как осуществляется крепеж клипсами

Рекомендуемый шаг крепления

Полипропиленовые опоры

Расстояния между опорами трубопроводов по таблице СНИП

Какие действуют нормы крепления полипропиленовых труб

Особенности клипсовых зажимов и их применение

Технология изготовления кронштейна для дымохода самостоятельно

Варианты крепежных элементов для соединения труб

Крепление кабеля с помощью монтажных пистолетов

Опоры(Клипсы) для полипропиленовых труб

Дюбель-хомуты

Фото крепежей для труб

Последовательность операций

Где применяется скоба металлическая
