Можно ли прятать полипропиленовые трубы в стену?

Маркировка

На внешней стороне труб обязательно присутствуют надписи. Чтобы сделать правильный выбор, нужно разбираться, что они обозначают. Не все виды труб подходят для реализации определенной задачи. Маркировку наносит производитель. В металлопластиковых изделиях материалы наружного и внутреннего слоя могут различаться.

Какие встречаются обозначения:

1. PE — R . Обозначает, что для изготовления внутреннего и наружного слоев использовался полиэтилен.
2. PP — R . Материал изготовления — полипропилен.
3. PE — X . В составе присутствует сшитый полиэтилен. Встречается и другая маркировка, свидетельствующая о способе сшивки материала.
4. PE — RT . Изготавливается из термостойкого полиэтилена.

После этих обозначений указывается диаметр и толщина трубки. Еще одна маркировка, которую можно встретить — PN, которая говорит о номинальном давлении, которое выдерживает изделие. Единицей измерения обычно выступают бары. Дополнительно обозначаются максимальная температура и тип допустимого теплоносителя.

Монтаж металлопластиковых труб

Монтаж металлополимерных изделий выполняется с помощью двух видов фитингов — компрессионных (резьбовых) и прессовых, для их соединения не используется высокотемпературная сварка, поскольку качественно спаять между собой можно лишь композитные трубы.

Основным преимуществом фитинговых соединения является предельно быстрый и простой в исполнении монтаж, для реализации которого не требуются специальные навыки. Также отметим, что посредством фитингов металлопластиковые трубы можно соединять с другими видами, в том числе со стальными, медными и нержавеющими.

Монтаж с помощью компрессионных фитингов

Компрессионный фитинг позволяет сделать разборное соединение, при необходимости подлежащее демонтажу, ввиду чего его стоимость выше, чем у прессового аналога. Конструкция компрессионного фитинга состоит из трех частей:

• штуцера (металлического либо латунного корпуса);
• обжимного кольца;
• накидной гайки.

Для установки данного фитинга не требуется специальный инструмент — накидная гайка фитинга имеет резьбу, что позволяет затянуть ее с помощью универсального гаечного ключа либо рожнового ключа соответствующих размеров.

Компрессионные фитинги выпускаются в обширном ассортименте типоразмеров, вы можете приобрести уголки, переходники, тройники, крестовины и водоразетки (прямые муфты).

Компрессионный фитинг

Отметим, что компрессионным фитингам нужен периодический ремонт и обслуживание, поскольку из-за склонности металлопластика к линейному расширению в местах стыковки отдельных частей трубопровода могут появляться протечки, которые устраняются подтяжкой фитинга. Это накладывает ограничение на возможность скрытого монтажа трубопроводов, предусматривающего бетонирование труб внутри стен и половых перекрытий.

Для соединения сегментов с помощью компрессионных фитингов вам потребуется инструмент:

• ножницы для полимерных труб (можно заменить ножовкой по металлу либо болгаркой);
• мелкозернистая наждачная бумага, напильник;
• калибратор.

Монтаж металлопластиковых труб своими руками выполняется по следующей инструкции:

1. Труба распрямляется, вымеривается и отмечается требуемое место среза.
2. По предварительной разметке труба обрезается под прямым углом.
3. С торцевой части среза с помощью напильника либо наждачки удаляются заусеницы, затем изделию придается округлая форма посредством калибратора;
4. На сегмент одевается накидная гайка и обжимное кольцо, которое размещается на расстоянии 1 см от среза.
5. Труба одевается на штуцер фитинга, после чего вручную закручивается накидная гайка. Когда ход гайки замедляется, она дотягивается с помощью рожковых ключей на 3-4 оборота.

При затяжке фитинга важно не переусердствовать — после сборки система проверяется на течь и, при необходимости, дотягиваются проблемные соединения

Монтаж с помощью прессовых фитингов

Пресс-фитинги дают неразъемное соединение, которому не требуется ремонт и обслуживание, что позволяет выполнять скрытую укладку трубопроводов. Такие фитинги выдерживают давление в 10 Бар, а срок их службы доходит до 30 лет.

Для соединения металлопластиковых труб с помощью прессовых фитингов, помимо трубореза, калибровщика и наждачной бумаги вам потребуются пресс-клещи. Это инструмент, посредством которого выполняется обжатие гильзы фитинга вокруг трубы. Стоимость пресс-клещей варьируется в пределах 1-3 тысяч рублей, инструмент представлен в ассортименте всех компаний, реализующих металлополимерные изделия.

Пресс-фитинг

Технология монтажа металлопластиковых трубопроводов следующая:

1. Труба размечается и нарезается под прямым углом на участки требуемой длины.
2. Посредством развертки либо наждачной бумаги место среза очищается от заусениц.
3. Калибратором устраняется овальность, возникшая при нарезке.
4. Сегмент до упора вставляется в фитинг так, чтобы он размещался между штуцером и обжимной гильзой.
5. С помощью пресс-клещей гильза обжимается до характерного щелчка инструмента. Если обжатие выполнено правильно, на поверхности гильзы образуются два одинаковых по размеру кольца.

Существуют фитинги, в которых обжимная гильза и штуцер идут отдельно. В таком случае вам потребуется сначала одеть на трубу гильзу, после чего зафиксировать ее на штуцере, сдвинуть гильзу в крайнее положение и обжать клещами.

Технология монтажа

разновидности фитингов

При монтаже водопровода из металлопластиковых труб, не обойтись без дополнительных материалов и инструментов.

Инструменты, которые могут понадобиться при работе:

• труборез или ножовка по металлу;
• калибратор;
• рулетка;
• гаечные ключи;
• клещи или пресс (при использовании пресс-фитингов);

Из материалов в первую очередь следует приобрести фитинги и клипсы для фиксации трубы к полу или стене.

Фитинг – это соединительная часть трубопровода, применяемая при монтаже водопровода, используется для разветвления, перехода на другой диаметр, а также служит для соединения разнородных по материалу труб. Назначение фитинга зависит от его исполнения. Если необходимо соединить металлопластиковую трубу с краном или металлической трубой, то выбирается фитинг системы цанга-резьба. Если между собой, то используется система цанга-цанга.

Кроме цанговых фитингов, существуют конструкции с обжимным механизмом, которая фиксирует металлопластиковую трубу посредством кругового обжима трубы специальными клещами или прессом. Этот вариант более надёжен в эксплуатации, монтаж занимает меньше времени, но и стоимость работ значительно возрастает, прежде всего, из-за необходимости приобретения специального инструмента.

Как согнуть металлопластиковую трубу

Используют несколько методов, среди которых в домашних условиях чаще применяют ручные. Самый простой и наименее надежный — с использованием только строительного фена. Способ подходит для изделий диаметром не более 20 мм, более толстые изгибаются с трудом. Трубу прогревают феном, обхватывают руками так, чтобы большие пальцы служили упорами. Изгибают постепенно в несколько приемов.

Резкие движения недопустимы, иначе возможна деформация изделия. Не следует превышать предельный радиус изгиба, который указан в технических характеристиках изделий. Предварительно тренируются на небольших обрезках.

Использование пружины позволяет добиться качественного и точного изгиба. Требуется подобрать прочную пружину подходящего диаметра, чтобы она вошла в трубу с небольшим зазором. К одному концу крепят проволоку, чтобы вытащить деталь по окончании работы. Вводят внутрь, располагая серединой по центру изгиба. Гнут, уперев в колено, можно подогреть феном. Способ применяют для металлопластика средней и малой твердости.

Методы по тому как согнуть металлопластиковую трубу.

Еще один метод — использование жесткой проволоки. Ее разрезают на небольшие куски, заполняют внутреннее пространство в месте изгиба. Дальнейший процесс похож на вариант с пружиной. После использования проволока извлекается. Способ требует больше времени, но эффективный.

Изгибание металлопластика при помощи песка — самый трудоемкий процесс. Внутреннюю полость засыпают мелким просеянным песком, не оставляя пустот. Заглушают оба конца.

Подогревают и начинают постепенно сгибать. Вместо песка также используют соль. В обоих случаях трубу по окончании работы тщательно промывают.

Самостоятельно, если нет трубогиба, можно сделать аналог. Из доски, толщина которой превышает диаметр трубы, выпиливают полукруглый шаблон с необходимым для изгибания радиусом. Прочно фиксируют на основание — изделие готово к работе.

Как спрятать отопление в бетонной стене

Чтобы спрятать трубы отопления в стене можно пойти двумя путями:

• вырезать штробы в бетонной стене;
• возвести новую фальш-стену.

Рассмотрим, способ прокладки труб отопления в стене многоэтажного дома. Естественно, это возможно, если собирается новый контур, или вносятся конструктивные изменения в старом. Так как изначально стена и система отопления находятся в разных плоскостях. Чтобы они располагались в одной плоскости в поверхности стены нужно вырезать каналы и разместить в них коммуникации

На что при этом нужно обратить внимание:

• перед тем как убрать трубы отопления в стену перекрывается стояк, чтобы отрезать старое отопление. При этом не нужно делать скоропалительных решений. Убедитесь, что отключили нужный стояк, так как, пользуясь электрической болгаркой, можно получить удар током. Это в том случае если из разреза начнет бить фонтаном вода;
• толщина стен – если вы решили спрятать коммуникации в тонких стенах и глубина штробы будет больше половины толщины перегородки, лучше отказаться от этой затеи. К примеру, в санузле. В панельном доме санузел является отдельным бетонным блоком. Толщины его стенок недостаточно;
• размеры штроб. Они не должны быть впритык и ни в коем случае не должны стеснять контур, упираясь в торцы или стенки. Надо вырезать с учетом крепления для труб отопления, ее диаметра и изоляции;
• изоляция коммуникаций. Перед тем как замуровать трубы отопления в стене в панельном домеих нужно изолировать от бетона, так как на их поверхности может образовываться конденсат;
• крепление коммуникаций в штробе. Перед тем как крепить трубы отопления к стене определите ключевые места. Это соединения и отрезки смены вектора движения теплоносителя.

Чтобы проще было штробить стены, нужно использовать болгарку и перфоратор. Для начала нужно разметить, где будет спрятано отопление, а затем прорезать болгаркой по линиям разметки на нужную глубину. Затем перфоратором выбить бетон между прорезами. Учтите, что пыли при работе болгаркой очень много, шума тоже. Есть современные профессиональные инструменты для прорезывания штроб, которые подключаются к строительному пылесосу. Пыли при работе таким инструментом в помещении нет совсем.

По правилам все места стыковки должны быть в свободном доступе. Естественно, к ним относятся и места установки оборудования: счетчики, фильтры, насосы, краны и прочее. То есть в стене остаются только те участки, протечка на которых сведена к минимуму.

Подготовка к монтажу

Начинать устройство трубопровода следует с плана разводки. По нанесенной на стены квартиры разметке определяют общую длину трубопровода и отдельных участков.

После расчета количества выбирают и закупают необходимый материал и приступают к монтажу металлопластиковых труб отопления. Кроме этого, необходимо купить или взять в аренду специальные инструменты.

Инструменты

Для резки используют специальный труборез, с помощью которого угол разреза получается строго перпендикулярным к продольной оси изделия. Иногда металлопласт режут ножовкой, но качество среза от этого ухудшается.

Для восстановления круглой формы используют калибратор. После отделения заготовки его вставляют в торец и восстанавливают первоначальную форму, а также развальцовывают срез наружу.

Некоторые виды калибраторов имеют специальные выступы для снятия фасок. Но чаще эту работу выполняют другим инструментом – зенкером. Он предназначен для удаления с торцов заусениц и снятия фаски. Кроме этих инструментов нужно иметь молоток, шуруповерт, разводные ключи, а для работы с неразборными фитингами понадобятся клещи.

Клещи бывают двух видов – ручные и гидравлические, но предназначены они для одной работы. Ими запрессовывают шайбы на фитинги. Для устройства неразъемных соединений внутренний диаметр труб необходимо расширить. Для решения этой задачи надо приобрести эспандер.

Порядок подготовки

Благодаря эластичности металлопластиковые трубы хорошо гнутся, поэтому их сматывают кольцами, и продают бухтами длиной от 40 до 200 метров. Чтобы правильно отрезать заготовку, необходимо измерить длину соответствующего участка по разметке на стене и прибавить с каждой стороны по пятнадцать миллиметров для соединения с фитингом.

После разрезания торец следует проверить на наличие заусениц и удалить их зенкером. Заодно нарезается фаска. Калибратором восстанавливают сечение, и развальцовывают край.

Кроме этого, требуется снять фаску внутри трубы, что можно сделать строительным ножом если на калибраторе нет специального выступа. Заканчивается подготовка выравниванием нарезанных изделий.

Как выровнять кусок металлопластиковой трубы

Отмотать пластиковую трубу идеально ровно еще никому не удалось. Но дизайн квартиры вряд ли улучшит кривой трубопровод. Чтобы выровнять «волны» и неровности, достаточно иметь ровную поверхность большой площади, например, кусок толстой фанеры размером 1,5 х 1,0 метра.

Отрезанную заготовку следует обернуть мягкой тканью и прокатывать по фанере до полного распрямления. Во время выкатывания могут деформироваться торцы заготовки, поэтому калибровку стоит выполнять после выравнивания.

Как правильно изогнуть металлопластиковую трубу?

Достоинством металлопластиковых труб помимо прочего является возможность согнуть их в нужном месте. Это помогает сократить количество используемых фитингов. Такая особенность используется при необходимости сделать поворот и обустройстве теплых полов. Согнуть металлопластиковую трубу можно 4 способами:

Вариант #1 — сгибание труб руками

Этот метод требует наличия ловких рук. Чтобы узнать, как согнуть трубу без каких-либо приспособлений посмотрите видео инструкцию:

Вариант #2 — пружина поможет избежать дефектов

В продаже имеется пружина, специально предназначенная для сгибания труб. Ее вставляют внутрь изделия. После этого сгибание производится с легкостью и без дефектов. Размер пружины подбирается под размер труб.

Использование пружины для сгибания металлопластиковых труб помогает избежать дефектов и порчи изделия. Размер пружины должен соответствовать размеру трубы

Вариант #3 — использование строительного фена

Металлопластиковые трубы под воздействием тепла становятся более податливыми. Чтобы их разогреть используют строительный фен. Только делать это нужно аккуратно, чтобы не перегреть пластик. После нагревания труба сгибается в одно движение.

Вариант #4 — трубогиб для мастера

И все же, если вы начинающий мастер без опыта работы, лучше использовать специальный трубогиб. Он поможет без особых усилий согнуть металлопластиковую трубу любого размера. В продаже имеется трубогиб-арбалет. Для его использования достаточно выставить угол сгиба, вставить трубу и свести ручки.

Если у вас нет опыта работы с металлопластиковыми трубами лучше использовать трубогиб. Специальный трубогиб-арбалет помогает согнуть трубу под нужным углом

Ясно, что без усилий сделать качественный водопровод или отопление не получится. К любой работе, которую вы будете выполнять с металлопластиковыми трубами, от выбора изделия до проверки дееспособности системы нужно относиться ответственно. Только в этом случае можно гарантировать долговечность водопроводной или отопительной магистрали.

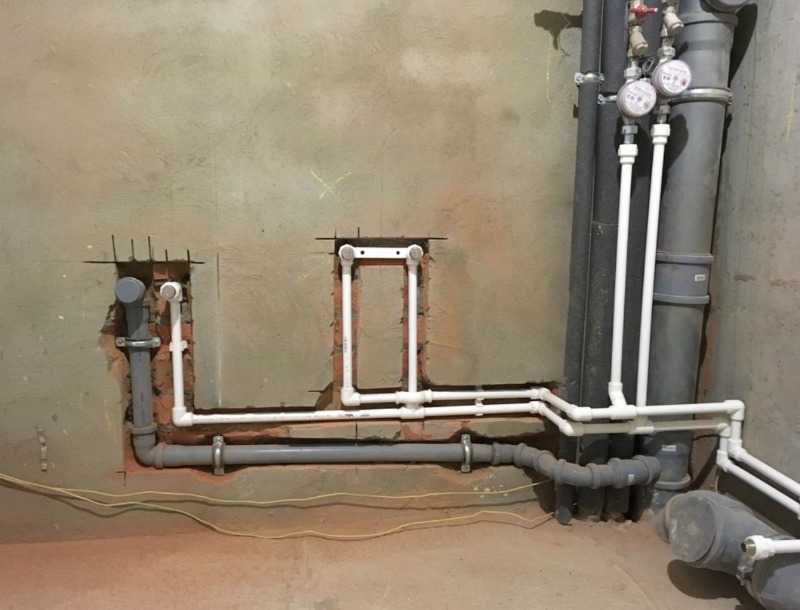

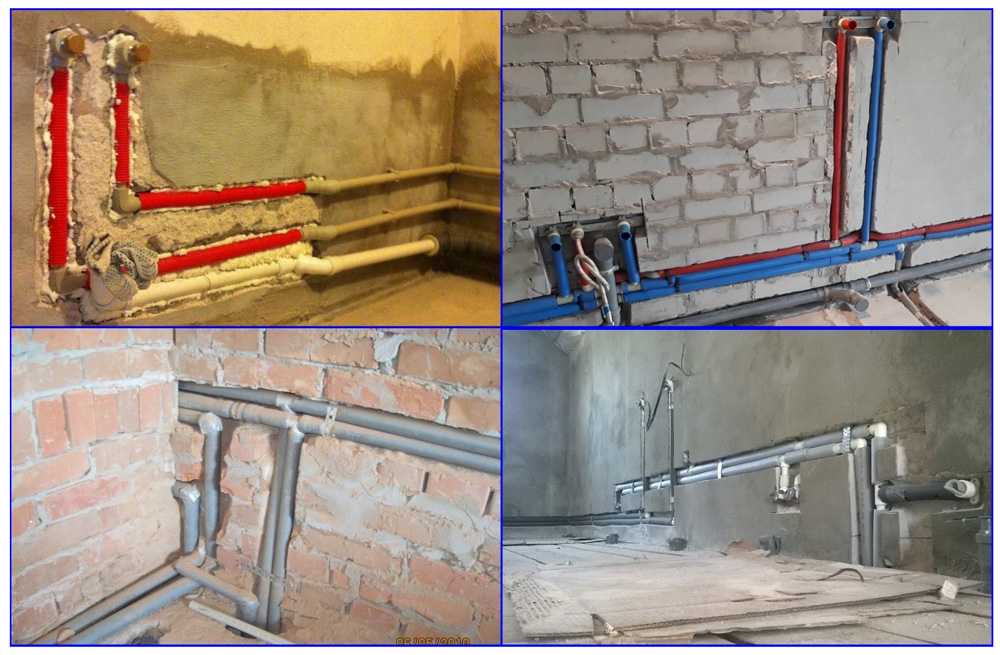

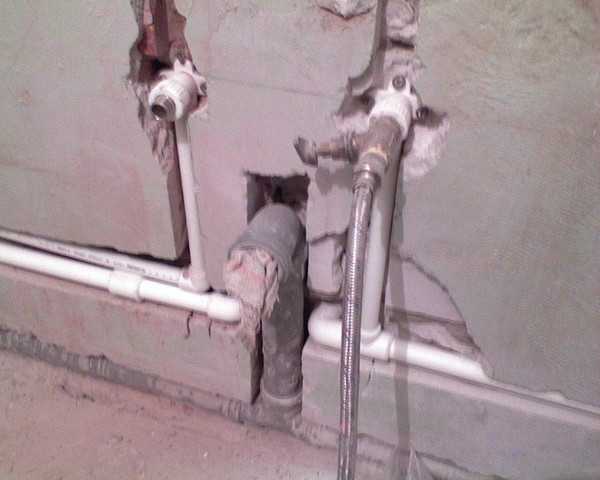

Нюансы прокладки полипропиленовых труб в стене

При укладке полипропиленовых труб в стену полезно соблюдать следующие рекомендации:

• Трубу для холодного водоснабжения можно помещать в стену без каких- либо дополнительных оболочек. Так как температура проходящей по ней воды мала, не изменяется и сопоставима с окружающей средой, ПП-труба практически не будет расширяться.

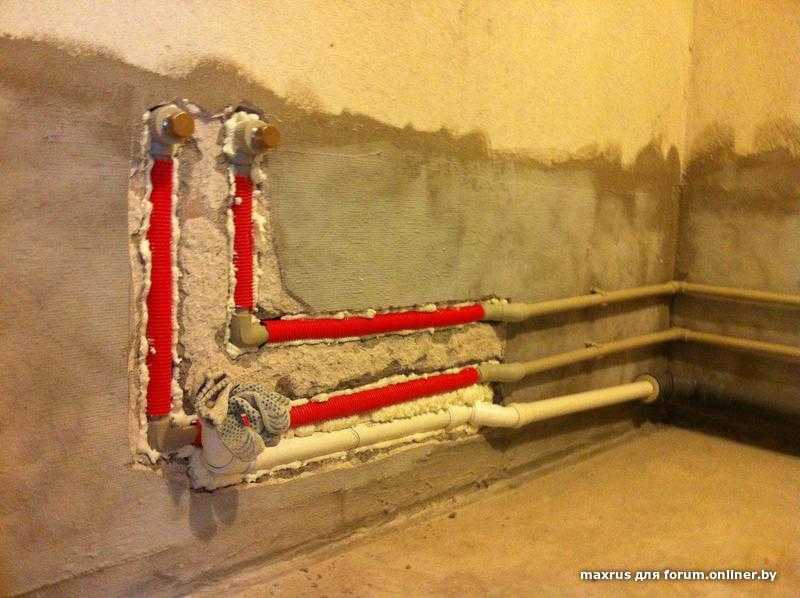

• При прокладке полипропиленовых труб отопления и горячего водоснабжения на каждые 3 м организуют компенсационную развязку. Она представляет собой широкую штробу или карман в стене.
• Чтобы избежать тепловых потерь и возможных деформаций в стене из-за теплового расширения полипропилена, трубы горячего водоснабжения и отопления обязательно изолируют. Для этих целей лучше использовать жесткие резиновые изоляторы (Энергофлекс) или полиэтиленовые гофрированные трубы. Использование дополнительных оболочек позволит расширяться нагретой ПП-трубе без разрушающего воздействия на стенки и отделку штробы.
• Все операции по пайке полипропилена стараются проводить на поверхности. После сборки длинных участков их помещают в штробу и спаивают с другими фрагментами.

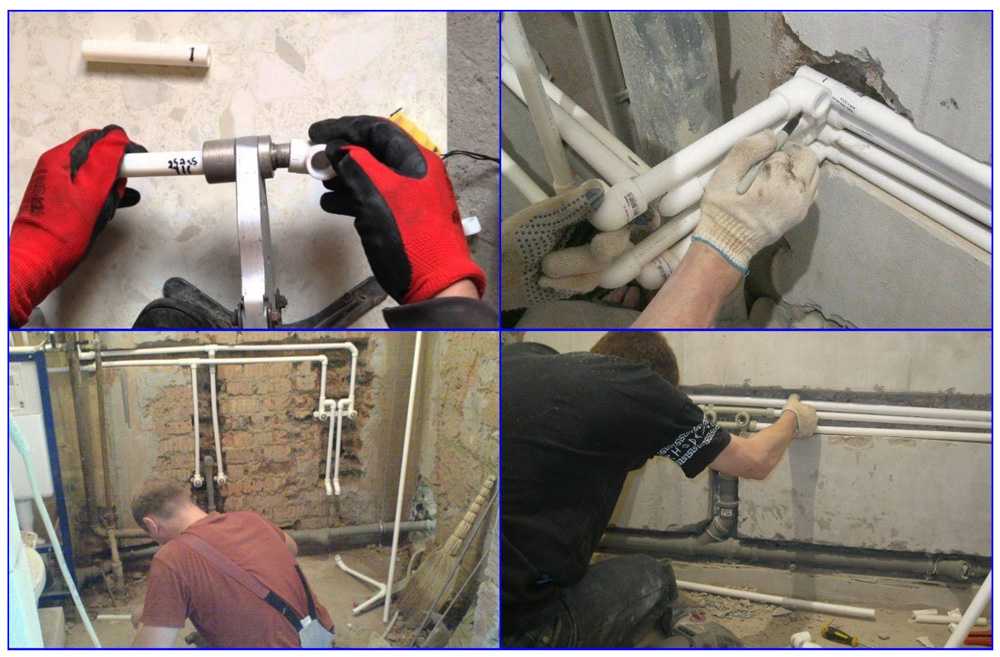

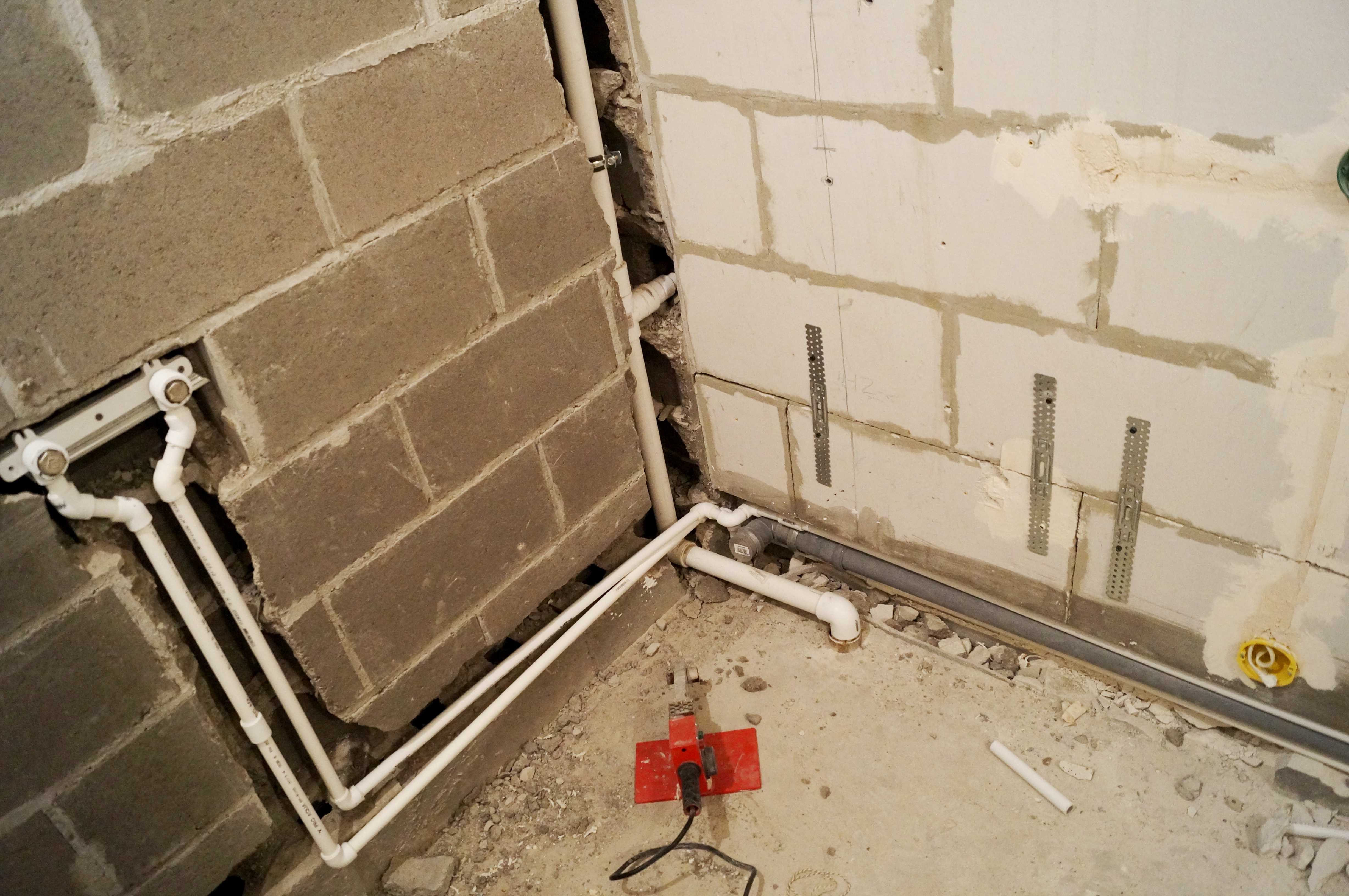

Рис. 6 Этапы монтажа ПП-трубопровода

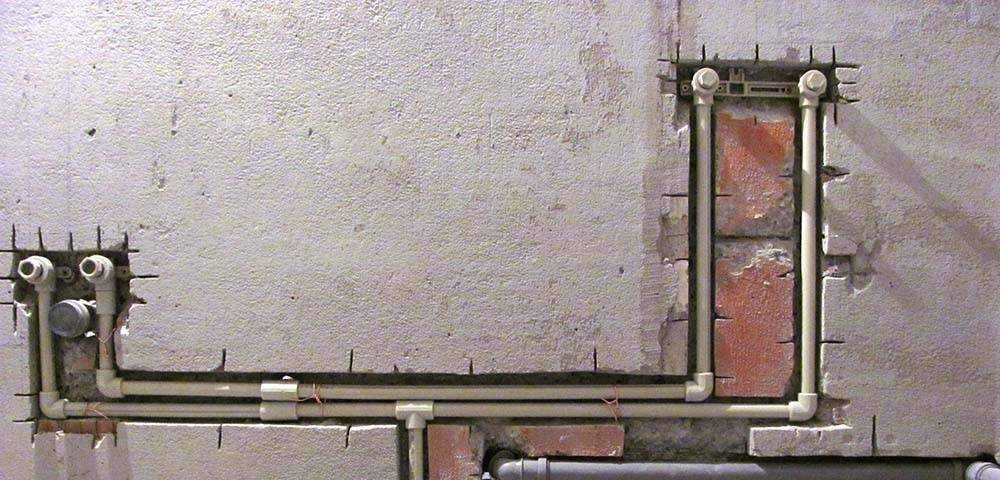

• Чтобы замуровать полипропиленовые трубы в стену, используют разные материалы — монтажную пену, быстросохнущие гипсовые смеси, составы для укладки плитки, штукатурные и цементно-песчаные смеси. Перед тем, как спрятать трубу и заделать канал стройматериалами, штробу обязательно смачивают водой для повышения адгезии.
• Большинство строителей применяют следующий быстрый способ фиксации и частичной заделки труб в штробах. Они смачивают канал, разводят с водой гипсовое вяжущее и наносят его на трубы и выемки. Состав высыхает в течении нескольких минут и прочно фиксирует трубы в стене. После штробу с неподвижным трубопроводом замазывают штукатурными смесями.
• Желательно после проведения всех работ, если отсутствовал начальный план, оставить чертеж разводки с указанием расстояний от пола, длин отдельных участков.

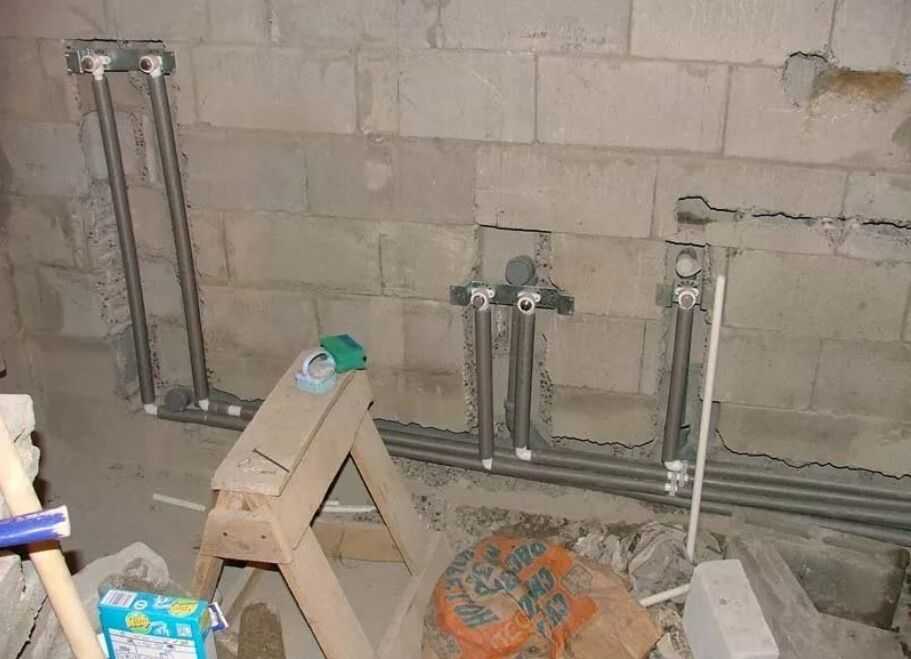

Рис. 7 Примеры канальной прокладки ПП-труб в трубной и тепловой изоляции

Труба стекловолокно для отопления полипропиленовая – виды, маркировка, монтаж. В отдельной статье подробно раскрывается тема поэтапной пайки ПП труб, дается таблица температуры и времени нагрева труб по диаметрам.

Ответ на вопрос, можно ли замуровать полипропиленовые трубы в стены, будет положительным в том случае, если при этом соблюдены определенные правила. Основные требования предъявляют к прокладке трубопроводов горячего водоснабжения и отопления — они обязаны быть в оболочке из тепловых или трубных изоляторов, через каждые 3 м должен находиться компенсационный карман.

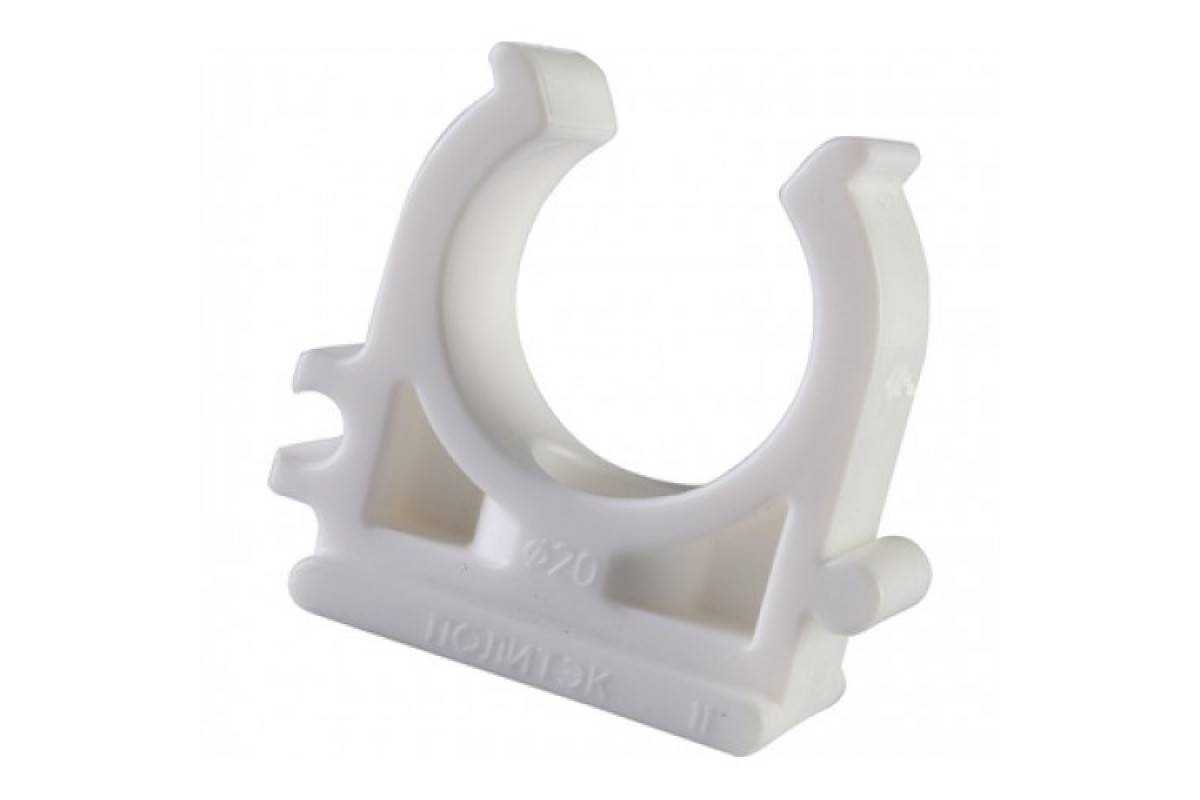

Полипропиленовые опоры

Наиболее эстетичный вид крепления. Его нет необходимости скрывать, потому его можно спокойно размещать на видимых участках трубопровода, на разных видах материала (дерево, гипсокартон, кирпич, бетон). Это означает, что нет необходимости создавать для них специальные скрывающие конструкции или прятать. Менее заметным на общем фоне его делает окраска: для белых полипропиленовых труб существуют крепления белой расцветки, для серых – серой. Различаются клипсы тем, что существуют опоры без застёжки и с застёжкой. Второй тип необходимо использовать там, где существует большая вероятность вылета трубы из опоры: места под потолком, возле поворотов и компенсаторов.

Все виды полипропиленовых опор являются опорой подвижного крепления. Подвижное крепление подразумевает: труба в креплении может перемещаться вдоль своей собственной оси. Это особенно необходимо для линейного удлинения труб.

Полипропиленовые опоры обычно подходят для труб с относительно небольшим диаметром.

Выделяют дополнительно следующие достоинства полипропиленовых креплений:

• Простота монтажа и демонтажа. Для установки крепления не требуется наличия громоздких и сложных инструментов: достаточно иметь под рукой саморезы и шуруповёрт, отвёртку. Даже молоток сгодится. Для демонтажа системы инструменты не нужны: трубу легко извлечь из крепления голыми руками.
• Надёжность. Практика показывает: пластиковые трубы, закреплённые полипропиленовыми креплениями, не деформируются и не изгибаются во время эксплуатации. Разумеется, это соблюдается при условии подбора верного расстояния между креплениями.
• Универсальность. Такие крепежи подходят для труб, через которые проходит вода как низкой, так и высокой температуры.

Данные опоры хороши тем, что способны скрепляться друг с другом по загребневым соединениям, давая возможность прокладывать несколько параллельных рядов труб. Опоры жёстко соединяются между собой, располагаясь при этом в одной плоскости.

Разводка полипропиленовых труб

Полипропиленовые трубы используют для монтажа гребенки холодной или горячей воды, отопления. Выбор диаметра в каждом случае индивидуален — зависит от объема жидкости, которую необходимо прокачать в единицу времени, требуемой скорости ее движения (формула на фото).

Формула расчета диаметра полипропиленовых

Расчет диаметров труб для систем отопления — это отдельная тема (определять диаметр надо после каждого ответвления), для водопроводов все проще. В квартирах и домах для этих целей используют трубы диаметром от 16 мм до 30 мм, причем самые ходовые — 20 мм и 25 мм.

Считаем фитинги

После определения диаметра считается общая протяженность трубопровода, в зависимости от его строения докупаются фитинги. С длиной труб все относительно просто — измеряете протяженность, добавляете около 20% на погрешность и возможные браки в работе. Чтобы определить, какие фитинги нужны, требуется схема трубопровода. Нарисуйте ее, обозначив все отводы и приборы, к которым требуется подключаться.

Пример разводки полипропиленовых труб в ванной

Для подключения ко многим приборам требуется переход на металл. Есть и такие полипропиленовые фитинги. У них с одной стороны латунная резьба, с другой — обычный фитинг под пайку. Сразу надо смотреть диаметр патрубка подключаемого прибора и тип резьбы, которая должна быть на фитинге (внутренняя или наружная). Чтобы не ошибиться лучше все записывать на схеме — над тем отводом, где будет установлен данный фитинг.

Далее по схеме считается количество «Т» и «Г» образных соединений. Для них покупаются тройники и уголки. Бывают еще крестовины, но они применяются редко. Уголки, кстати, есть не только под 90°. Есть по 45°, 120°. Не забудьте про муфты — это фитинги для стыковки двух отрезков труб. Не забывайте, что полипропиленовые трубы совершенно не эластичны и не гнутся, потому каждый поворот делают при помощи фитингов.

Когда будете закупать материалы, договоритесь с продавцом о возможности замены или возврата части фитингов. Проблем обычно не возникает, так как даже профессионалы не всегда могут сразу точно определиться с требуемым ассортиментом. Кроме того, в процессе монтажа иногда приходится менять структуру трубопровода, а значит, меняется набор фитингов.

Компенсатор для горячего водопровода и отопления из полипропиленовых труб

Полипропилен имеет довольно значительный коэффициент температурного расширения. Если монтируется полипропиленовый горячий водопровод или система отопления, требуется сделать компенсатор, при помощи которого будет нивелироваться удлинение или укорочение трубопровода. Это может быть фабричная петля-компенсатор, или собранный по схеме компенсатор из финигов и кусков труб (на фото выше).

Способы укладки

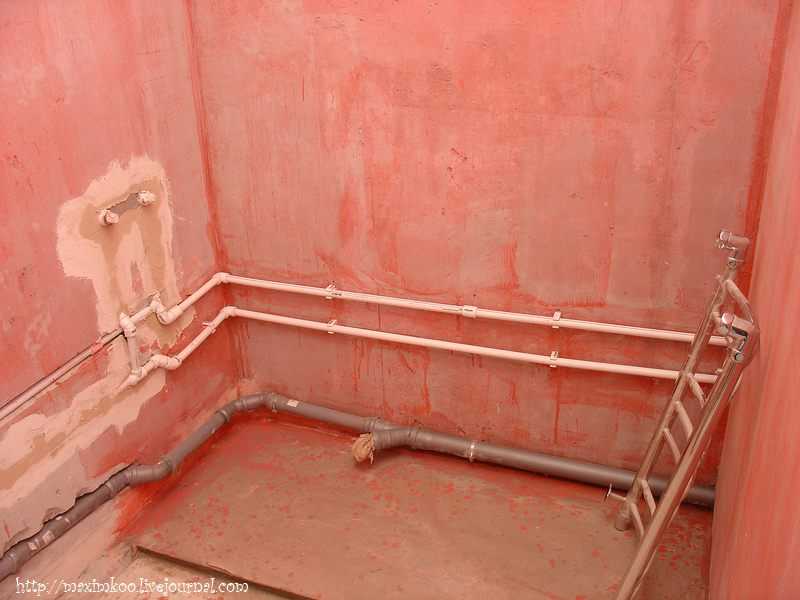

Есть два способа монтажа полипропиленовых труб — открытый (по стене) и закрытый — в штробах в стене или в стяжке. По стене или в штробе трубы из полипропилена крепят на держатели-клипсы. Они есть одинарные — для укладки одной трубы, есть двойные — когда две ветки идут параллельно. Крепятся на расстоянии 50-70 см. Труба в клипсу просто вставляется и держится благодаря силе упругости.

Крепление полипропиленовых труб к стенам

При укладке в стяжку, если это теплый пол, трубы крепят к армирующей сетке, другого дополнительного крепления не требуется. Если замоноличиваться будет подводка к радиаторам, трубы можно не крепить. Они жесткие, свое положение даже при заполнении теплоносителем не меняют.

Вариант скрытой и наружной проводки в одном трубопроводе (за ванной проводку сделали открытой — меньше работы)

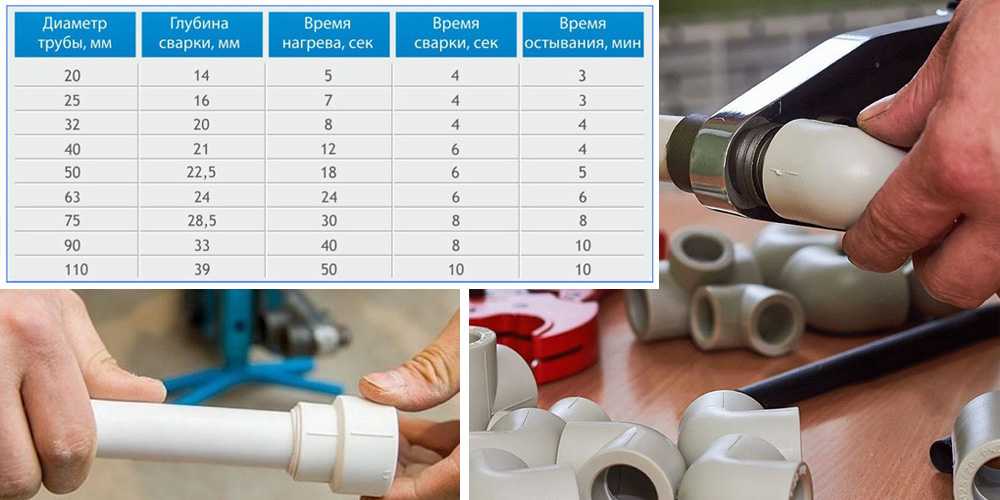

Нюансы пайки

Сам процесс сварки полипропиленовых труб, как вы видели, труда особого не оставляет, но вот тонкостей есть очень много. Например, непонятно, как при стыке труб подгонять участки так, чтобы трубы были ровно той длины, которая требуется.

Другой момент сварки полипропиленовых труб — пайка в труднодоступных местах. Не всегда есть возможность надеть на паяльник с двух сторон трубу и фитинг. Например, паяем в углу. Паяльник, приходится засовывать в угол, с одной стороны насадка упирается прямо в стену, фитинг на нее не натянешь. В этом случае ставят второй комплект насадок такого же диаметра и на нем греют фитинг.

Как паять полипропиленовые трубы в труднодоступном месте:

Как перейти с железной трубы на полипропилен:

Преимущества

Использование двухтрубного отопления обеспечивает более равномерное распределение температуры теплоносителя во всех обслуживаемых помещениях. Дополнительно к основному преимуществу такая схема дает возможность регулирования температуры в каждой комнате в отдельности, используя монтаж терморегулирующих головок с ручным и автоматическим управлением. Также установка обогрева по двухтрубной схеме не ограничена по количеству помещений, в то время как однотрубная разводка требует компенсации тепловых потерь, возникающих при движении теплоносителя внутри контура.

Это также дает возможность устанавливать запорную арматуру меньшего типоразмера, стоимость которой ниже по сравнению с вентилями и кранами увеличенного сечения.
