Кресло качалка своими руками (210 фото): пошаговые инструкции с чертежами и размерами

Составление проекта

Если изготовлением металлической мебели вы занимаетесь в первый раз, лучше сделать выбор в пользу конструкций попроще, поскольку подобную мебель создать значительно легче, нежели кресло с маятниковым механизмом либо подвесное кресло-кокон. К примеру, совсем не составит труда собрать качалку на обыкновенных гнутых полозьях. На этот случай потребуется согнуть 2 лыжи и зафиксировать на них отдельно собранный железный стул со спинкой. Вместе с тем, чрезмерно упрощать устройство кресла в ущерб для удобства использования также нецелесообразно.

Можно использовать в своих целях один из огромного количества готовых чертежей, которые уже ранее прошли апробацию в реально созданных предметах мебели. При самостоятельном создании проекта берем в расчет отдельные запросы к конструкции сиденья и лыж. Сконструированная вами качалка должна быть комфортабельной и надежной. И оба этих условия достигаются грамотно подобранными габаритами.

Несколько проблематичнее дело обстоит с лыжами. Их длина должна согласовываться с радиусом, таким образом, чтобы смонтированная конструкция могла раскачиваться при приложении незначительных усилий, но и в крайних положениях не опрокидывалась. Общее правило: лыжа размером 1,2 метра по краю обязана заворачиваться вверх от поверхности пола не больше чем на 20-25 сантиметров. Естественное дело, что выгиб лыжи должен быть размеренным без явных заломов, которые способны спровоцировать неравномерное раскачивание.

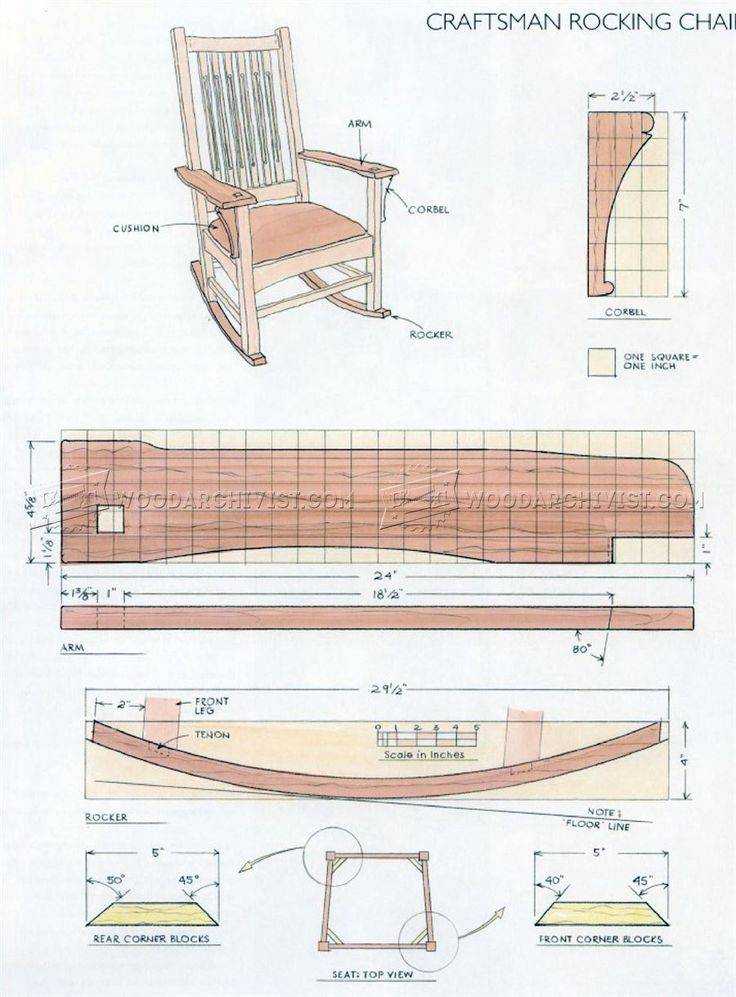

Составление чертежа

Кресло-качалка своими руками может быть изготовлено с несущим металлическим каркасом в форме рамы или с кованым наполнением. Кованые кресла-качалки выглядят намного красивее, но более сложны в изготовлении и требуют наличия специального оборудования и навыков.

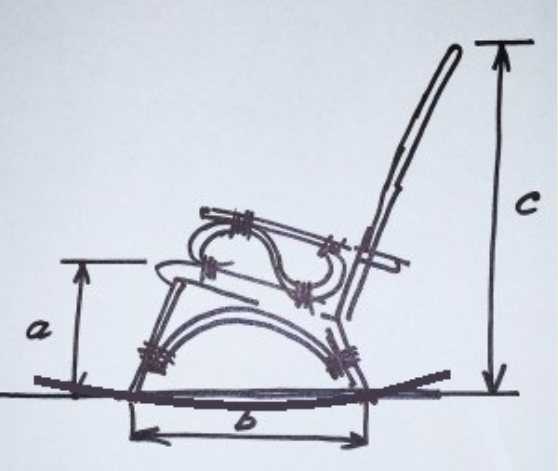

Чертежи рамной металлической конструкции составляются на миллиметровой бумаге в удобном масштабе. На них указываются все габариты будущего кресла, длина и радиус изгиба лыж. Отличием схемы для кованого кресла является то, что все кованые элементы должны быть нарисованы в натуральную величину. Эти рисунки будут служить шаблоном для будущих элементов кресла.

При составлении чертежа необходимо учесть, что чем больше у металлического кресла-качалки точек крепления или сварки, тем ниже его жесткость.

Инструменты и материалы

Из деталей нам понадобятся:

• для поперечных перекладин используется труба диаметром 2 см и из нее подготавливаются 18 деталей размерами 60 см;

• все остальные детали изготавливаются из трубы диаметром 2, 5 см. Для нижних боковых опор делаются детали размерами 5 см;
• для боковых опор подготавливаются отрезки размерами: 40, 51, 62 см;
• для верхней части боковых опор подготавливаются детали размерами 18 см;
• для боковых опор, которым необходимо придать округлую форму отрезаются трубы длиной 22 см;
• для полозьев отрезаем 220 см.

Из инструментов для изготовления и сборки кресла-качалки из труб ПВХ понадобятся:

• маркер и рулетка;
• ножовка по металлу;
• напильник;
• дрель;
• электрический лобзик;
• паяльник.

Внимание: применять строительный уровень в процессе сборки мебельного предмета не нужно. Так как все детали при сборке будут крепиться фитингами

Это предотвратит отклонение от нужного уровня.

Садовое кресло-качалка

Это кресло имеет несложную конструкцию и может быть сделано даже начинающим мастером, имеющим необходимые инструменты и навыки работы с ними.

Для изготовления потребуются некоторые электрические и ручные инструменты — это электрический лобзик, ручная фрезерная машинка для обработки кромок материала, шуруповерт, металлическая линейка, рулетка и карандаш, резиновый шпатель.

Из материалов следует подготовить:

— фанерные листы толщиной в 30 мм размером 1400*1200 мм;

— доски размером 800*150*20мм — 3 шт.;

— доски для обшивки сиденья 32 шт. размером 1200*30*15 мм;

— саморезы;

— защитный лак на водной основе;

— шпатлевка по дереву.

Первое, что необходимо сделать перед тем как приступить к работе — это внимательно изучить чертеж деталей, из которых будет собираться качалка.

1. Первым шагом изготавливаются боковые лекальные детали, которые станут основой конструкции – и полозьями, и своеобразным каркасом для крепления деталей сидения.
2. Чтобы с чертежа, представленного выше, легче было переносить изогутые линии на фанеру, листы размером 1400*1200 мм необходимо расчертить на квадраты 100*100 мм. Затем, вымеряя расположение линий в каждом из квадратов на проекте, значения переносятся на сетку, расчерченную на фанере. Поэтому, чтобы облегчить себе задачу, маленький чертеж лучше всего делать в масштабе 1:10, то есть, каждая клетка будет иметь размер 10*10 мм.
3. После того как чертеж будет перенесен на фанеру, детали по очереди выпиливаются с помощью электрического лобзика.
4. После раскроя деталей их складывают вместе, сжимают в струбцинах, и при идеально подгоняют друг к другу с помощью лобзика и фрезера.

• Ну а затем детали шлифуются вручную или же с использованием шлифовальной машинки.
• На следующем этапе работ из подготовленных досок изготавливаются три перемычки (царги), которыми будут скрепляться боковины конструкции. Размер этих перемычек-царг должен составлять 800?150?20 мм.

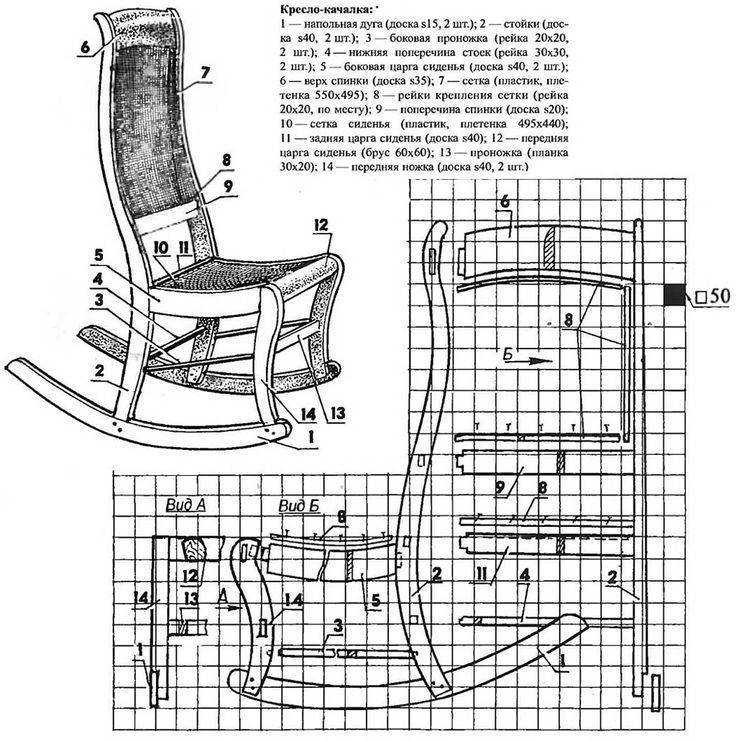

Далее, ориентируясь на чертеж, на внутренних поверхностях боковых деталей производится разметка мест установки скрепляющих перемычек (царг). Разметка должна быть максимально точной, иначе кресло моет получиться перекошенным.

Чтобы перемычки более прочно были скреплены с боковыми деталями, из расчерченных прямоугольников необходимо сделать выборку древесины на глубину в 5 мм.

После того как боковые детали будут соединены между собой царгами, конструкцию поворачивают набок и скручивают мебельными саморезами или конфирматами. На каждый из соединительных узлов потребуется по два крепежных элемента.

На следующем этапе собранный каркас обшивается узкими досками. Для того чтобы они были установлены ровно, не выпирали влево или вправо, рекомендуется отметить и прочертить линии, по которым будут вкручиваться крепежные саморезы.

• Рейки крепятся на расстоянии 10 мм друг от друга. Чтобы соблюсти точный шаг проще всего будет изготовить два шаблона-калибратора толщиной в 10 мм, которые будут задавать с обеих сторон ширину просвета. После крепления доски эти калибраторы извлекаются и переставляются для крепления следующей перемычки — и так далее.
• Как можно увидеть на иллюстрации, края обшивки выступают за пределы боковых несущих деталей на 200 мм с каждой из сторон. Головки саморезов должны быть утоплены в древесину ниже уровня поверхности на 2?3 мм.

• Следующим шагом следует плотно заполнить отверстия, образовавшиеся над шляпками саморезов, шпатлевкой по дереву.
• Лучше всего изготовить состав самостоятельно или же добавить в готовую шпатлевку мелкие опилки, оставшиеся при распиливании фанеры и досок.
• Шпатлевку рекомендуется наносить резиновым шпателем, который сразу же выровняет ее поверхность.
• Далее, шпатлевке необходимо дать хорошо просохнуть, после чего места ее нанесения зашлифовываются.

Прежде чем осуществлять «торжественное открытие», кресло-качалку необходимо обязательно покрыть защитным лаком, который предназначен для эксплуатации в условиях улицы.

Хорошо показал себя в роли стойкого покрытия для древесины, находящейся круглый год на улице, «Яхтный лак», широко применяемый для покрытия корпусов яхт и лодок, а также других сооружений, контактирующих с водой.

Выбор модели

Изготовить кресло из дерева – задача трудоёмкая, но справиться с ней может любой желающий человек. Найдя наилучший вариант и немного свободного времени, можно приступать к работе. Сам процесс состоит из разработки подробных чертежей и заготовки деталей, которые потом нужно будет соединить в одно целое.

Работа по изготовлению деревянного кресла начинается с определения его типа. Ведь не каждый вид кресла можно сделать своими руками, некоторые из них требуют либо механизированных действий, либо профессиональных навыков. Изучив все возможные варианты нужно выбрать тот, который будет по силам именно вам. Браться сразу за сложный чертеж неразумно, т. к. в итоге ничего не получится.

Кресла, которыереально сделать самостоятельно:

• Мягкие – здесь главное каркас и обивка. Правильно собранное изделие и аккуратная обивка – залог успеха. Такое изделие можно поставить в любом удобном для вас месте, чтобы создать уютный уголок для расслабления.
• Складные – это более сложный вариант, но более функциональный. Каркас изделия сделан так, что его можно разложить и сложить при некотором нажиме. Это кресло станет идеальным предметом для загородной поездки.
• Кентукки – несложный вариант изделия, но очень оригинальный на вид. Для его создания понадобятся только бруски и проволока.

• Раздвижные – их конструкция сложнее обычного кресла, но с ней вполне может справиться новичок. Раздвижное изделие поможет сэкономить пространство в малогабаритной комнате и сможет заменить полноценную кровать.
• На колёсиках – в их конструкции главное – установить устойчивые колёсики, которые будут способны передвигать и пустое кресло, и кресло с сидящим в нем человеком. Это прагматичный вариант для инвалидов или пожилых людей.
• С высокой спинкой – эти изделия могут быть твёрдыми или мягкими, главное, чтобы у них была удобная высокая спинка. Сделать его не сложнее, чем обычное кресло.
• Кресло-качалка – эти изделия не подойдут для новичков, а вот для опытных мастеров это вполне выполнимая задача. Главное в конструкции кресел – это дугообразные основания, за счёт которых они будут качаться.

Существует большое количество различных вариантов деревянных кресел. Все они отличаются между собой по типу конструкции, оформлению, наличию дополнительных деталей.

Вид, иллюстрация	Описание
На каркасе с жесткими деталями	Такие конструкции отличаются хорошей износостойкостью, они редко деформируются даже в результате постоянной эксплуатации. Устанавливают подобные изделия в столовых, офисах и других помещениях. Особенную популярность имеют предметы мебели сделанные «под старину». Для этого используют различные краски в баллончиках, специальные техники оформления.
С тканевой обивкой и мягким наполнителем	Это очень комфортные кресла, они имеют эстетичный внешний вид. По сравнению с предыдущей моделью, такому изделию требуется более тщательный уход, в противном случае оно быстро потеряет свой первозданный вид. Подобные конструкции можно размещать в помещениях любого типа: в гостиной, детской комнате, даже на кухне. Модель подразумевает основательный каркас, а мягким материалом оббивается сиденье, спинка, подлокотники. Кроме того, изделия отличаются между собой по степени наполнения.

Таблица 2. Разновидности изделий по конструктивным особенностям

Вид, иллюстрация	Описание
Складные	Это очень компактные конструкции, которые имеют складной механизм, за счет чего их можно без каких-либо проблем перемещать. Такие конструкции смогут оценить путешественники, любители дачного отдыха.
Раздвижные	Такие изделия отличаются эргономичностью, они подходят для небольших помещений. Подобные конструкции бывают на жестком каркасе или с мягкой обивкой.
Кентукки	Это изделие имеет необычный внешний вид и отличается простотой изготовления. В процессе используется древесина твердых пород и проволока. Такое кресло идеально подходит для дачи или загородного дома.
С высокой опорой	Предметы мебели такого типа имеют поистине царский вид, потому что напоминают высокий трон. Они изготавливаются из древесины, а затем могут быть оббиты мягкой тканью. Кресло с высокой опорой идеально впишется в любой интерьер классического стиля.
Кресло-качалка	Главная особенность такого изделия – это дугообразные ножки. Изготавливать своими руками его довольно сложно, потому что далеко не каждый новичок сможет добиться правильной округлой формы деревянных брусков. Такое занятие требует определенных навыков, но результат будет великолепным, и кресло-качалка станет любимым местом отдыха всех членов семьи.

Наиболее популярные варианты

Мебель фабричной сборки на полозьях из гнутой трубы

Есть немало разновидностей кресел качалок, которые отличаются внешним видом и типом декоративной отделки

Тем не менее, выбирая вариант для самостоятельной сборки, в первую очередь обращаем внимание на конструктивное исполнение

Модели с обычными полозьями — это наиболее распространенная модификация, где сиденье со спинкой жестко закреплено на изогнутых лыжах

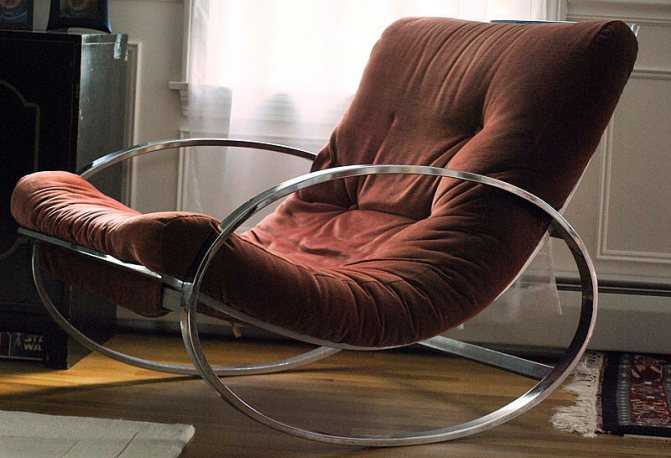

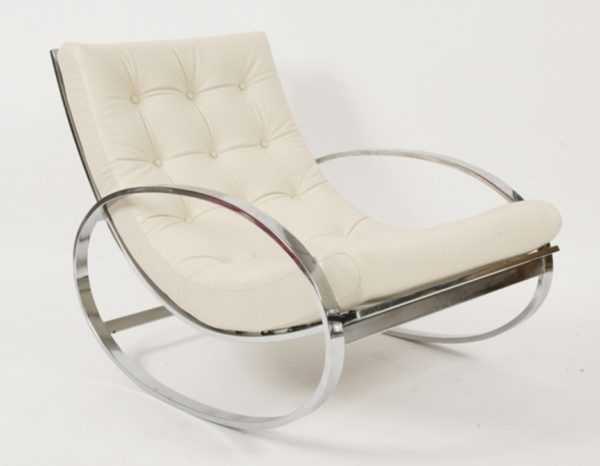

Модели с боковинами в форме круга или эллипса — здесь, вместо обычных изогнутых лыж, применены полозья, выполненные в виде замкнутого круга или эллипса

Модели с маятниковым механизмом — в этой конструкции раскачивание происходит не из-за перекатывания полозьев, а благодаря смещению маятника, закрепленного под сиденьем

Кресло подвесное (с фиксацией в двух точках) — в такой конструкции сиденье раскачивается относительно статичного основания

Кресло подвесное (качели) — в таких конструкциях из профильных труб изготавливается статичная опора, к которой посредством крюка или цепи можно подвешивать сиденье

А что делать, если нет профильной трубы, но нужно собрать прочное и красивое кресло?

Как альтернативу прокату с квадратным сечением, для изготовления мебели можно применить более доступный прокат с круглым профилем сечения

Оказывается, металлическая труба с круглым сечением не менее прочная, чем труба с прямоугольным профилем поперечного сечения. Поэтому для изготовления мебели можно использовать обычную водопроводную стальную трубу. Другое дело, что круглое сечение осложняет монтаж, так как летали сложнее пристыковывать друг к другу.

Определение с типом кресла

Комбинируя профильную трубу с гнутой металлической полосой можно делать мебель с декором, имитирующим ковку

Теперь, когда мы знаем, какие кресла можно сделать из профильной трубы, осталось выбрать подходящий вариант. Если сборка металлической мебели выполняется впервые, рекомендую остановить выбор на моделях попроще. Например, совсем несложно собрать качалку на обычных гнутых полозьях. Для этого придется выгнуть две лыжи и закрепить на них отдельно собранный металлический стул со спинкой.

Как правильно спроектировать

Нарисуйте стул, закреплённый на изогнутых полозьях и эскиз качалки готов

Если сборкой качалки занимаетесь впервые, можно воспользоваться одним из множества готовых чертежей, которые апробированы в реально изготовленной мебели. При самостоятельном проектировании учитываем отдельные требования к конфигурации сиденья и требования к конфигурации лыж.

Спроектированное вами кресло должно быть комфортным и прочным. И то и другое условие обеспечивается правильно подобранными размерами.

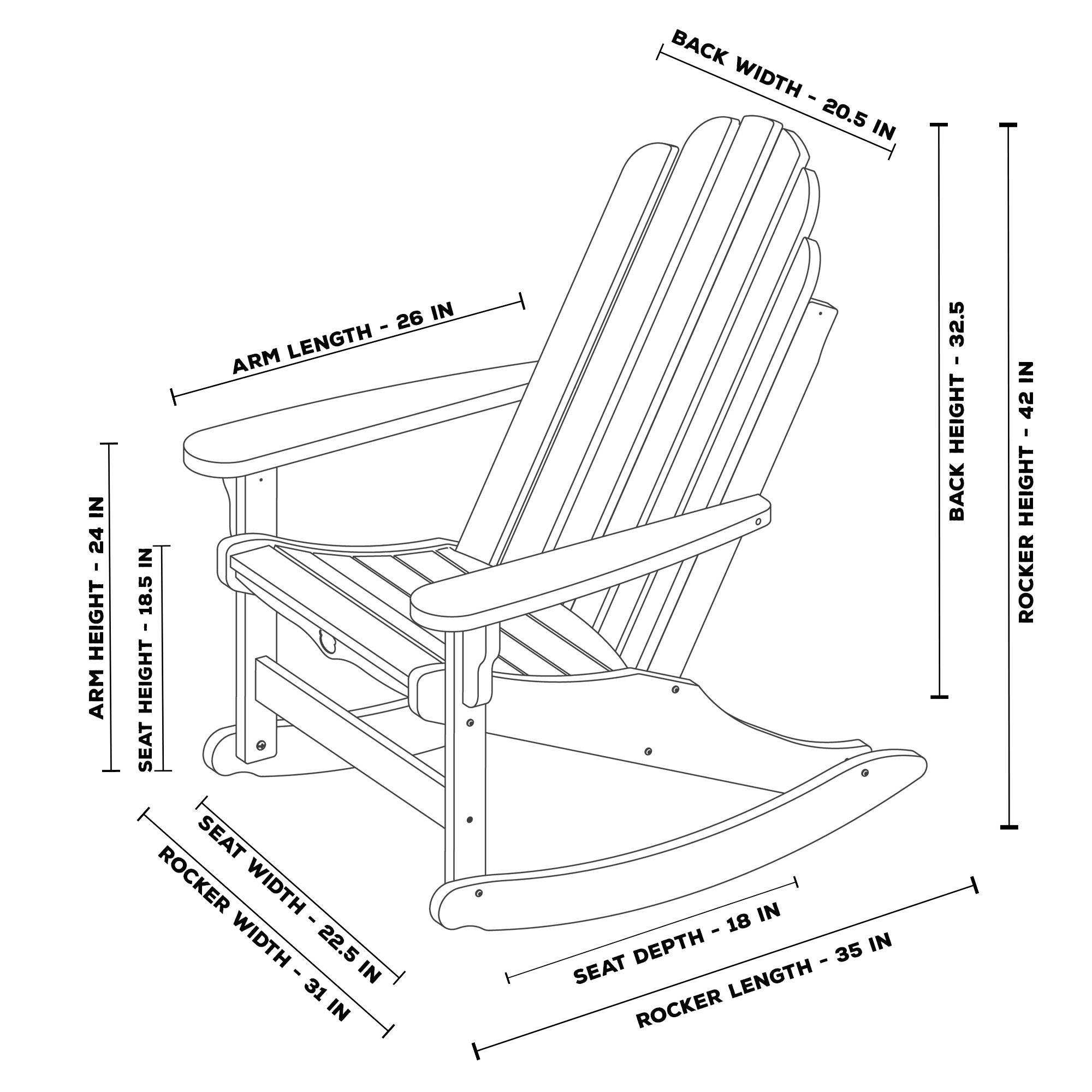

Правильно определить размеры можно следующим образом. Найдите уже готовый стул или кресло сидеть в которых очень удобно. Скопируйте размеры этой мебели и перенесите их на свой чертёж.

Качели в виде скамьи или дивана с рамой из металла

Данный тип качелей распространен среди производителей – сегодня на рынке вы найдете большое количество готовых собранных моделей данного типа. Их отличает практичность и относительная дешевизна. Такие качели подходят для совместных посиделок вечером после трудового дня или же на выходных с детьми и близкими.

Сварные качели для дачи

Перед тем, как покупать материалы и приступать к самостоятельному изготовлению железных качелей, ознакомьтесь с особенностями конструкции:

• данный тип металлических качелей для дачи может быть как переносным, так и стационарным;
• фундамента переносной конструкции не требуется – опорой является квадрат у основания. В случае, если вы решите делать стационарные качели, то рекомендуем иметь в виду столбчатый фундамент;
• к таким конструкциям зачастую делают навес – это может быть как поликарбонатная крыша, так и натянутый тент.

Материалы и инструменты

Чтобы сделать качели из профильной трубы своими руками вам понадобится целый список инструментов и материалов:

• Круглая профильная труба для каркаса диаметром 20мм, 14170 мм (возьмите с запасом на метр-два больше);
• 4 стальных уголка;
• 2 стальные дуги, каждая длиной по 250 мм и с диаметром в 15 мм;
• 2 деревянных полотна;
• трос, цепь или любой другой подвес, который сможет выдержать нагрузку до 250-300 килограмм;
• сварочный аппарат;
• плоскогубцы;
• молоток;
• тиски;
• болгарка или ножовка по металлу;
• строительный уровень;
• рулетка;
• специальная краска по металлу от коррозии;
• рым-шурупы 5х80мм, 4 штуки.
• такелажная скоба М5, 6 штук;
• болт М6х30, 4 штуки;
• гайка М6, 4 штуки;
• пружинная шайба М6, 4 штуки.

Пошаговая инструкция

	Нарезка деталей из профильных труб для железных уличных качелей. Для боковых стоек понадобятся отрезки по 2500 мм, 4 штуки. На перекладину понадобится отрез трубы, длиной в 2100 мм.
	Срезаем край трубы под 30 градусов на конце, после чего с помощью сварочного аппарата свариваем их в равнобедренный треугольник.
	Отмеряем 2000 мм от вершины стоек и привариваем горизонтальную перекладину длиной 1035 мм для укрепления рамы. Смотрите чертеж садовых качелей из металла, который мы сделали для вас своими руками.
	Привариваем горизонтальную перекладину на концах вертикальных стоек. После на нее будет крепиться сиденье. Расстояние между А-образными стойками – 2000 мм, перекладина выступает на 50 мм с каждой стороны.
	Займемся созданием скамейки качели из профильной трубы своими руками. Берем несколько брусков 30х30х6000 мм и укорачиваем их. Должны получиться отрезки 1500 мм в количестве 24 шт Зачищаем их с помощью наждачки или станка. Либо можно взять брус 100х100 и подогнать под необходимые размеры. Не обязательно выпиливать 30х30, можно использовать и 20х50 и 30х70 и т.д.
	Наносим лакокрасочное покрытие на поверхность, чтобы предотвратить гниение древесины.
	Делаем каркас из трубы 15 мм в диаметре. Свариваем отрезки воедино и прикрепляем бруски с помощью болтов. Расстояние между ними – 20-25мм. По краям привариваем рым гайки для крепления цепи (две с одной стороны, две с другой). С расстоянием между брусками также можно экспериментировать (все зависит от их размера). Более подробно на чертеже качелей из профильной трубы.
	Крепим сиденье к вертикальным стойкам каркаса качелей из металла. Просверливаем в перекладине сквозные отверстия для болтов с рым гайками. Продеваем их и закручиваем. Соединяем карабины со всеми рым гайками и прикрепляем цепь.
	Выкапываем 4 ямы глубиной 450мм. Для этого используем ручной железный бур.
	Замешиваем бетон. В емкость добавляем цемент, песок и воду в пропорциях 1:2:3. Лучше всего использовать цемент, маркированный как М400.
	На дно засыпаем подушку из песка 100мм, после устанавливаем стойки в ямы. Забрасываем несколько больших камней для устойчивости конструкции, после чего заливаем все бетоном. Ждем в течение 3-4 дней пока все высохнет. Конструкция готова

Делаем стул из металлических труб за 7 шагов

Rednasty

Из материалов, оставшихся после строительных или ремонтных работ, можно создавать уникальные и необычные предметы интерьера. Например, из стальных квадратных трубок можно сделать интересный стул.

Для его создания вам потребуется:

• трубы стальные квадратные;
• деревянная доска;
• грунтовка и шпатлевка по металлу;
• дрель, болгарка, молоток;
• краситель;
• столярный клей и воск;
• пластиковые заглушки для ножек стульев;
• сварка;
• отвертка и шпатель;
• зажимы;
• наждачная бумага с разным размером зерна;
• пазл (если хотите сделать круглый стул).

Шаг 1. Создание заготовок

Для начала следует определиться с высотой будущего стула. Все зависит от вашего роста и личных предпочтений. Далее нужно подогнать трубы под необходимый размер.

Следовательно, у вас должно быть 4 длинных нижних лонжерона и 4 коротких верхних для палубы.

Заодно очистите трубы, удалив с них ржавчину и другие загрязнения.

Шаг 2. Сварка основания

Следующим шагом будет сварка деталей. Расположите из них две своеобразные буквы «А» и соедините элементы между собой. Делайте это медленно, чтобы стул не выглядел кривым. За качество сварных швов особо переживать не стоит, они все равно будут обработаны.

Когда все элементы будут соединены, зачистить сварные швы болгаркой. Они должны быть гладкими и на одном уровне с трубами.

Просверлите монтажные отверстия в четырех верхних трубках. В этом мастер-классе отверстия были 4 мм.

Шаг 3. Шпаклевка

Используйте шпатлевку, чтобы замаскировать небольшие неровности и другие эффекты на трубах. Дайте раствору высохнуть, затем отшлифуйте поверхности наждачной бумагой.

Шаг 4. Подгон ножек по размеру

Как бы легко вы ни старались резать и сваривать ножки, может случиться так, что на ровной поверхности стул будет прищуриваться. Затем вам нужно будет разметить, вырезать и обработать края ножек.

Шаг 5. Покраска основы

Перед покраской еще раз тщательно очистите металлические ножки.

После высыхания краски ножки можно вскрывать краской. Обязательно накройте их крышками, чтобы стул не поцарапал пол.

Шаг 6. Создание сидения

В зависимости от ваших пожеланий сиденье может быть квадратным или круглым. В этом мастер-классе был использован второй вариант. Автор купил деревянную доску, разрезал ее на квадраты 30х30 см.

Чтобы сиденье было еще более прочным, можно склеить два листа между собой. В процессе высыхания клея панели необходимо закрепить струбцинами.

Если вы тоже хотите сделать круглое сиденье, нарисуйте на доске круг и вырежьте его лобзиком.

После этого деревянную поверхность нужно отшлифовать. Для этого используйте сначала грубую наждачную бумагу, затем все поменьше и поменьше.

Пропитайте древесину маслом и воском. Затем протрите мягкой тканью, чтобы она засияла.

Шаг 7. Финальная сборка

1. Далее нужно закрепить сиденье на стальном каркасе с помощью саморезов или шурупов.

это все. Ваш стул готов!

18 января 2018 г. Если вы хотите выразить благодарность, добавить пояснения или возражения, спросите что-то у автора — добавьте комментарий или спасибо!

Из каких материалов изготавливают

Для изготовления кресел-качалок используют:

1. Натуральную древесину, обрабатываемую тонирующими или прозрачными лаками. Изготовленные из дерева своими руками кресла-качалки всегда красиво выглядят, но нуждаются в особой защите от влаги и растрескивания.
2. Фанеру с толщиной от 5 мм, склеиваемую в несколько слоев с последующей пропиткой полимерами или акриловыми лаками. Этот вариант идеально подходит как для работы новичков, так и для профессионалов. Качалка из фанеры может быть любой формы.
3. Металл (обычный или профилированный, включая трубы). Изготовленные из металла своими руками конструкции отличаются повышенной прочностью и оригинально выглядят, но работать с этим материалом непросто.
4. Полипропиленовые трубы, собираемые в единую конструкцию с помощью фитингов. Материал ценится за легкость и простоту обработки, но кресла из полипропиленовых труб подходят не для всех интерьеров.
5. Лозу (толстый ивовый прут, ротанг, ольху). Это сырье комбинируется с деревом или металлом либо используется само по себе. Минусом лозы считается сложность обработки. Мастер при этом должен обладать навыками плетения.
6. Пластиковые бутылки. Иногда их используют при сборке качающихся кресел-неваляшек.

Инструменты подбираются исходя из типа применяемых материалов. При работе с древесиной не обойтись без электролобзика, дрели, шуруповерта и молотка для подгонки элементов. При использовании фанеры к этому набору добавляются тиски. Для работы с металлом задействуют самое разное оборудование, включая сварочный аппарат, болгарку со шлифовальными насадками и режущими дисками, трубогиб.

ДеревоЛозаМеталлПластиковые бутылкиПолипропиленовые трубыФанера

Завершающая регулировка

Принцип регулировки качалки прост. Если наклон сильно вперед, то в задней части за спинкой конструкции можно установить поперечные декоративные планки. Они могут быть из дерева или металла. Планки могут быть как самостоятельный противовес, но и могут использоваться как основа для дополнительного груза.

Если качалка сильно западает назад, то противовес необходимо установить спереди. Как вариант, можно установить подставку для ног, под которую разместить дополнительный груз.

Мы рассмотрели самый простой способ, как сделать кресло. Научились составлять чертежи и проводить сборку элементов конструкции, получен начальный опыт в работе. По приобретении достаточного запаса знаний и навыков, можно перейти к изготовлению более сложных конструкций, таких как маятник.
