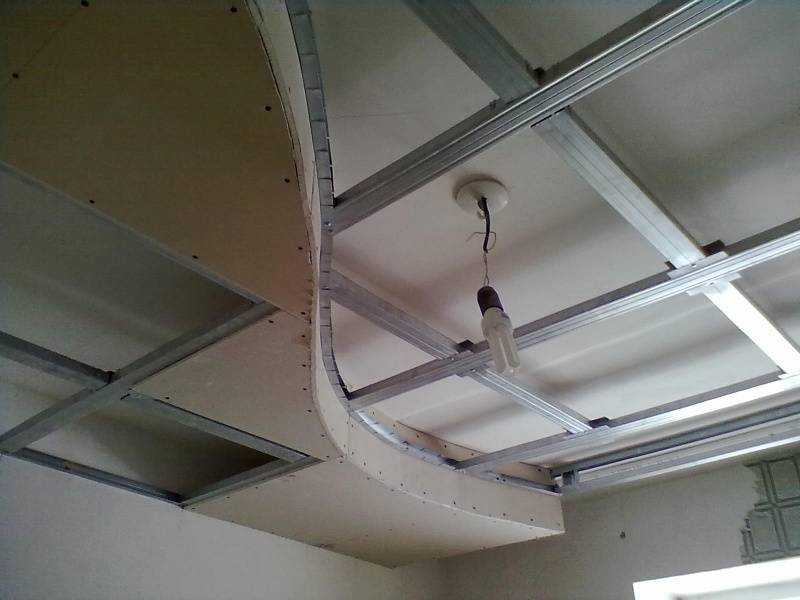

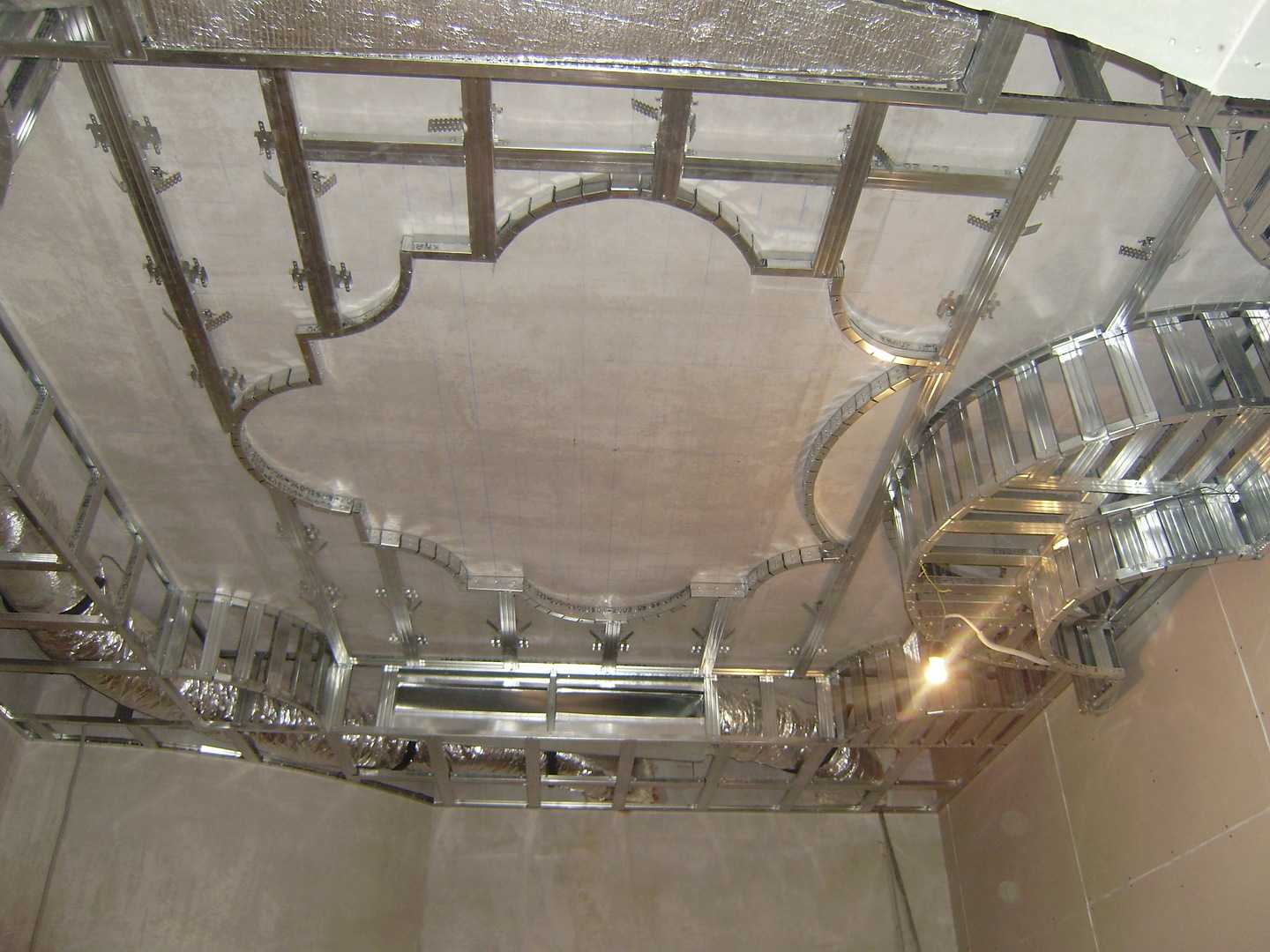

Подвесной потолок с двухуровневым каркасом

Этапы работы по закреплению короба

Принято считать, что все работы по закреплению короба из гипсокартона включают в себя 4 этапа:

Разработка проекта потолка из гипсокартона.
Установка металлического каркаса.
Фиксация к полученному каркасу гипсокартонных листов.
Завершающая отделка конструкции.

Прежде чем начинать монтажные работы, важно тщательно выполнить всю необходимую разметку и изобразить желаемый результат всей работы на бумаге.

Эта работа характерна наличием некоторых особенностей:

Обязательно нужно проверить, надежно ли короб закреплен к основанию. В первую очередь это касается тех конструкций, которые будут служить местом фиксации вентиляции.
Чтобы профили имели одну высоту, правильность их установки постоянно нужно проверять с помощью строительного уровня.

Далее должен следовать процесс фиксации листов гипсокартона

Как уже говорилось ранее, важно, чтобы шляпки крепежных саморезов не выступали над поверхностью материала, в противном случае при отделке всей конструкции могут возникнуть проблемы.

За монтажом гипсокартона следует грунтовка всей поверхности, ее шпаклевание, а также завершающая отделка.

Виды каркаса

По структуре расположения профилей, различают следующие виды оснований:

Ячеистые — когда профили и сопутствующие им перемычки образуют одноразмерные ячейки — 60×60. Подходит такой вид монтажа навесного каркаса, для тех, кто сомневается в том, что сможет своими руками установить надежный простой остов под гипсокартон. Он выйдет несколько дороже по стоимости, но его легко монтировать и практически не нужно рассчитывать несущие свойства. Также, такая конструкция очень прочная;
Поперечные — когда листы ГКЛ крепятся исключительно к поперечным профилям. Однако выполнять такие работы стоит лишь тогда, когда мастер уверен в своих расчетах и силах.

По количеству ярусов, можно сделать каркас:

Одноуровневым — самым простым по сборке, а также расположению профилей, так как в этом случае, все они будут находиться в единой плоскости;
Многоуровневым — более сложным в монтаже, так как придется устанавливать и рассчитывать сразу 2 или несколько ярусов остова. при этом многоуровневой также называют независимую конструкцию, когда монтируемая площадь не вся покрыта ГКЛ. То есть, можно прикрепить задуманные элементы к базовому потолку, не обшивая его полностью, а лишь частично закрывая геометрической фигурой;

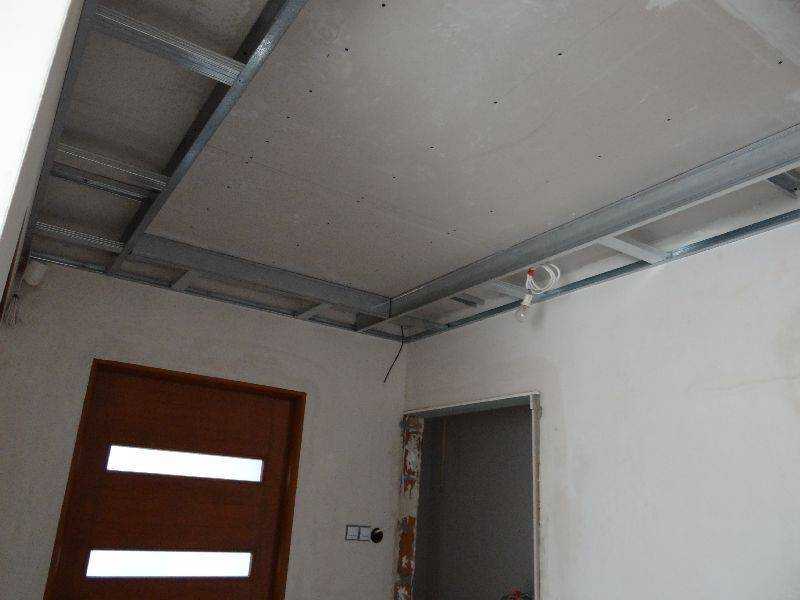

С коробом — фактически, это та же двухуровневая конструкция, только выступающие на 2 линию элементы чаще прямоугольного периметрального типа, обычно применяются в качестве маскировочных для проводки, сокрытия других коммуникаций. Также монтаж короба из гипсокартона на потолке может быть выполнен исключительно с декоративным замыслом, например, при монтаже по периметру подсветки.

Особенности установки гипсокартона в деревянном доме

Существует два способа крепления гипсокартона к поверхностям: бескаркасный и каркасный .

Монтаж ГКЛ непосредственно на стены из бруса нежелателен, из-за изменения объема древесины в зависимости от влажности окружающей среды. Жесткое крепление плит обязательно повлечет за собой появление перекосов и трещин в покрытии. К тому же неравномерный рельеф стен и потолка из бруса не позволяет идеально ровно установить ГКЛ.

Внутренняя отделка деревянного дома гипсокартоном возможна только с помощью каркаса. Бюджетным вариантом для старых устоявшихся построек и дачных домиков является монтаж гипсовых плит на рейки или брусья из хвойных пород дерева. При этом обшивка не должна плотно примыкать к полу и потолку помещения. Зазоры прикрывают плинтусом.

Подвижность стен в новом доме из деревянного бруса может достигать 6 см по высоте. Поэтому гипсокартон устанавливают на скользящий каркас из металлических профилей. Такой метод позволяет избежать возникновения трещин от усадки дома и идеально выровнять поверхность.

Подготовительные работы

Предварительный расчет количества материалов и подробный план работ по обшивке стен и потолка гипсокартоном поможет составить смету и подготовить инструменты для его выполнения.

На первом этапе необходимо начертить эскизный чертеж всех поверхностей, которые необходимо выровнять. Затем на план наносят линии расположения каркаса и места креплений. На этапе проектирования следует учитывать, что вертикальные стыки плит должны попадать на ось профиля со сдвигом по горизонтали в каждом ряду. По тщательно составленному проекту можно легко рассчитать количество необходимых профилей, листов гипсокартона, соединительных деталей и крепежа.

Чтобы осуществить качественное крепление ГКЛ понадобится стандартный набор инструментов: уровень, рулетка, маркер и мел для разметки креплений, дрель, шуруповерт, нож или пила для раскроя.

Направляющие профили устанавливают по нижнему и верхнему периметру помещения. Первую вертикальную стойку фиксируют на расстоянии 30 см от угла комнаты, далее с шагом 60 см. С такими же промежутками закрепляют горизонтальные планки для распора конструкции. Аналогично размечают план потолка.

Монтаж каркасного основания и гипсокартона в деревянном доме

Крепление каркаса начинают с точной разметки линий для фиксации направляющих профилей. В деревянном доме эти детали жестко закрепляют только на ту поверхность, которую выравнивают. То есть стеновой каркас не связывают с потолком и полом.

Если ваш дом еще усаживается. то перед началом работ подготавливают скользящие крепления для вертикальных профилей. К соединителю первого уровня («крабу») саморезами прикручивают планку, на которую одета скользящая опора PAZ 2. Именно эту опору крепят неподвижно к стене дома. При этом краб вместе с профилем может свободно перемещаться вверх и вниз в пределах 6 см. Листы гипсокартона выкраивают так, чтобы между полом и потолком оставался небольшой зазор. Такое крепление дает возможность стене «дышать», не нарушая целостности обшивки. Усадочные швы вдоль пола и потолка прикрываются напольными и потолочными плинусами.

Крепление типа «краб»

Скользящее крепление «PAZ 2»

Крепление «крабами» к стене

Если же дом уже не новый и усадка позади, тогда «крабы» можно крепить непосредственно к стене, не боясь появления трещин.

Порядок выполнения работ:

Горизонтальные ориентиры для направляющих проводят на расстоянии 10–15 см от верхнего и нижнего края стены;
Намечают линии крепления вертикальных стоек;
Производят жесткую фиксацию направляющих профилей к брусу по нижней и верхней разметке;
По линиям-ориентирам закрепляют скользящие соединения для вертикальных опор (по 4 на каждую);
На крабы устанавливают основные металлические профили и горизонтальные перемычки.

Общий вид каркаса после монтажа

После установки каркаса электрические провода заключают в металлический короб, чтобы не повредить их во время крепления КГЛ. При необходимости в ячейки между стойками укладывают тепло и звукоизоляцию. Для этого используют минеральную вату.

Обшивка каркаса плитами гипсокартона производится к металлическим профилям с шагом между саморезами 30 см. Шляпки крепежа должны на 1 мм утопать в картоне. Перед финишной отделкой места стыков и крепеж шпаклюют, предварительно проклеив серпянкой.

Крепление листов гипсокартона к каркасу

Шпаклевание стыков по серпянке

На данном видео просто и понятно объясняются все тонкости, которые необходимо учесть при монтаже каркаса:

Как сделать каркас под гипсокартон на потолке: особенности монтажа

Устройство потолка из гипсокартона имеет множество особенностей и преимуществ, потому как этот материал превосходно помогает выровнять потолочное пространство. Кроме того, превосходно выглядит стена, выполненная из гипсокартона, потому как с помощью подобного материала можно сделать поверхность идеально ровной и подготовить ее к проведению последующей отделки. При обустройстве потолка важную роль играет каркас под гипсокартон.

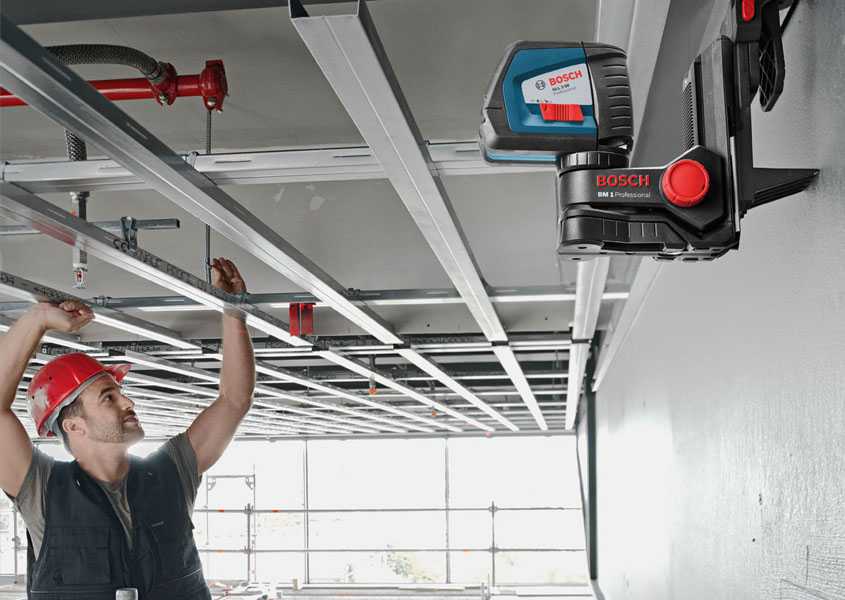

Чтобы каркас получился идеально ровным, в процессе монтажа необходимо использовать водяной уровень

Перед тем как провести монтажные работы каркаса из металлопрофиля, нужно подготовить такие инструменты как:

Ножницы по металлу;
Уровень;
Перфоратор;
Шуруповерт;
Набор сверл;
Рулетка;
Нож по металлу.

Перед тем как начать делать обрешетку из металлопрофиля, важно определить размеры потолочного пространства и самой применяемой конструкции. После проведения разметки потолочной конструкции и подготовки всех требуемых инструментов и материалов, можно приступать непосредственно к монтажу каркаса

Монтаж каркаса обязательно нужно начинать с закрепления подвесов.

Затем нужно тщательно закрепить основные профили потолочного каркаса для гипсокартонных листов, а потом установить специальные перемычки. Для их установки используются специальные соединительные крабы. После этого, при надобности, монтируется второй уровень, применяя двухуровневые соединители и учитывая основные правила монтажа.

Подготовительные работы, перенос схемы на потолок

Предварительная подготовка заключается в ликвидации старого покрытия. Удаляются все элементы, в прочности крепления которых есть сомнения. Крупные трещины заделываются цементом, а потом шпаклюются.

На этом этапе также требуется избавиться от пятен грибка или плесени при ее наличии. Всю базовую поверхность потолка лучше обработать антисептиком, чтобы предотвратить их появление в дальнейшем.

После подготовки основания можно переходить к разметке по предварительно составленной схеме. Ее удобно осуществлять при помощи отбивочного шнура или малярной нити. Нарисованную на бумаге схему переносят на стены и потолок. Отмечается не только положение профилей, но и места крепления подвесов.

Виды устройств каркаса

Чтобы начать устройство каркаса, сначала определитесь с тем, какая схема монтажа профилей будет использоваться. От этого зависит расход материала, распределение осветительных точек, уровень высоты конструируемого потолка. Существует три способа изготовления каркаса:

с применением ячеек;
с использованием исключительно поперечных профилей;
сложные каркасы (с ярусами, криволинейными формами, натяжными полотнами и пр.).

Типы металлических каркасов

Ячеистый и поперечный каркас изготавливается из несущих и направляющих профилей форматом CD и UD. Разница между ними заключается в том, что для первого способа перпендикулярно несущим планкам, расположенным вертикально с шагом 60 см друг от друга, устанавливаются дополнительные ребра жесткости, затем сверху крепится лист гипсокартона.

В поперечном же присутствуют только вертикальные несущие профили, шаг между которыми составляет 50 см. Дополнительных подпорок не используется.

Бесспорно, второй вариант устройства каркаса проще, но предпочтительнее использовать ячеистую конструкцию, так как она надежнее. Для конструирования каркасов сложных форм, помимо профилей с сечением CD и UD, применяются также форматы CW и UW.

Обрешетка из металлического профиля

Главное ее преимущество в том, что она не подвергается коррозии, не портится грызунами и плесенью.

Такая обрешетка, по стоимости, дороже деревянной, но и срок ее службы более продолжительный. Изготовить металлическую обрешетку своими руками сложнее, чем деревянную. На этапе планирования работы делаем расчет количества материала.

Материал для обрешетки

П-образный UD металлопрофиль длиной 3 метра и сечением 60 на 27 мм;
П-образные подвесы для крепления профилей;
стоечный СD профиль;
соединитель для стоечного профиля;
П- образный профиль с сечением 40мм на 40 или 50мм на 50 не использовать, так как конструкция не будет обладать достаточной степенью жесткости.

Пошаговая инструкция монтажа обрешетки

Устройство обрешетки из металлического профиля более сложный по сравнению с обрешеткой из дерева. Поэтому эту работу лучше доверить профессионалам или изготавливать ее по пошаговой инструкции.1 шаг. На начальном этапе монтажа обрешетки проводится подготовка стен здания. Поверхность стен очищается от мусора, пыли, грязи, укрепляются и заменяются отдельные фрагменты стены, пришедшие в негодность.2 шаг. Выставляются два вертикальных П- образных профиля по обеим сторонам стены, которые крепятся П-образным подвесом. Точность монтажа направляющих профилей контролируется уровнем.3 шаг. По периметру между двумя вертикальными конструкциями вверху и внизу натягивается шнур, по которому в дальнейшем будет выравниваться обрешетка.4 шаг. Заранее делается разметка поверхности стены, по которой будет монтироваться профиль. Оптимальное расстояние между конструкциями 50 – 60см. Для усиления жесткости обрешетки шаг между профилями уменьшается до 35 – 40см.
Обрешетку вокруг оконных или дверных проемов нужно выполнять, устанавливая откосы и отливы (для окон), также не забывать учитывать припуск для их разворота.5 шаг. Крепление металлического профиля к стене производится с помощью П- образного подвеса.6 шаг. При окончании монтажа решетки проводится контроль качества крепления всех элементов
Если обрешетка под сайдинг, сделанная из деревянных брусков или из металлического профиля, отвечает всем правилам монтажа, то в дальнейшем уже начинается этап утепления и завершающий этап отделки здания виниловым сайдингом.

Крепежи и инструменты

Определившись с типом каркаса, помимо профиля следует приобрести подходящие крепежные элементы и подготовить инструменты. В набор необходимых инструментов входят:

перфоратор;
водяной уровень;
болгарка;
монтажный нож;
шнур разметочный;
пассатижи;
сверло;
шуруповерт.

Также потребуются дополнительные материалы:

«>

«крабы» (крестообразные детали, устанавливаемые в местах пересечения двух профилей);
соединительные муфты (используются в помещениях с большим метражом);
анкерные и прямые подвесы, которые будут удерживать профиль.

Материалы для монтажа каркаса

Отдельно стоит сказать о метизах. Крепежные элементы подбирают, ориентируясь на материал, из которого изготовлена поверхность основного потолка. Если основание для подвесной конструкции бетонное, то каркас под гипсокартон на потолок крепят дюбелями 6х60 мм, а к древесине подвесы монтируют шурупами размером 6х70 мм.

Типы каркаса на потолок

Обрешетка бывает двух видов:

Ячеистая, когда несущие профили или брусья создают своеобразную решетку (см. следующее фото). Как правило, используется в большинстве случаев выравнивания потолка гипсокартоном.

Поперечная. Профили или рейки располагаются только в одном направлении, а ГКЛ крепится к ним поперек. Этот способ обычно используют опытные мастера.

Также бывают одноуровневые и многоуровневые конструкции. Потолок в два и более яруса довольно сложен в расчете и монтаже, но все затраты с лихвой окупаются оригинальным внешним видом. Для разработки проектов таких конструкций лучше прибегнуть к помощи профессионального дизайнера.

Схема обрешетки

Для начала нужно составить схему, на которой будут отображаться места прохождения профилей, а кроме того, точки их закрепления. Составляется чертеж простым карандашом на обычном листе бумаги.

Размеры, разумеется, масштабировано следует уменьшить.

На схеме должны присутствовать:

Места крепления направляющих профилей (стартовых планок, идущих по периметру), отмечающиеся с шагом в 30-40 см (масштабы, конечно, нужно уменьшить на листке);
Потолочные профили и их поперечины — с шагом в 60 см;
Точки прохождения внутрикаркасных осветительных приборов, проводов и других коммуникаций.

Для этого нужно:

Измерить длину от края до края всех (именно всех, а не одну-две) стен. Нельзя мерить стену, а затем просто умножить ее длину на 4, так как уровень может быть неодинаков, ошибки в просчетах, впоследствии приведут к кривизне каркаса;
Померить высоту всех углов, а также от пола до центральной части потолка;
От самого низкого угла следует далее отмерить расстояние между базой и подвесным потолком, для определения точности выбора коммуникационных приборов или конструкции потолка. На данном этапе измерений также рекомендуется отмерить место расположения не только светильников, но и распределительных коробок.

Материал каркаса из металлических профилей

Чем хорош выпускаемый материал для гипсокартона? Стандартной универсальностью. Что бы вы ни планировали строить, перегородку, потолок, нишу, везде используются стандартные профили ( о профилях читать тут и тут), стандартные листы гипсокартона, даже стандартные саморезы. Разница лишь в размерах.

Поэтому для любой конструкции из гипсокартона, используется материал из следующего списка (в скобках я показал маркировку профиля по евро стандартам).

Профиль стоечный, маркировка ПС (CW), пример на фото.

Профиль направляющий, маркировка ПН (UW), пример на фото.

Профиль потолочный ПП (CD), пример на фото.

Профиль направляющий потолочный ПНП (UD), пример на фото.

ГСП-А (ГКЛ): простой лист, размер 1200×2500÷4000 мм, толщины 9,5; 12,5,15 мм;
ГСП-Н2 (ГКВЛ): влагостойкий лист, размер тот же;
ГСП-DFH3IR (ГКЛУ): лист усиленный.
ГСП-DF (ГКВО): огнестойкий лист, размер тот же, но нет листов 9,5 мм.

Саморезы для скрепления профилей: типы LN, LB (клопы), FN (последние для потолка П131, П231)

Саморезы для крепления листов ГК к профилю: типы TN, TB, MN.

Замечу, что у других производителей (не КНАУФ), например ГИПРОК, размеры профилей такие же, как у КНАУФ, отличается лишь толщина стали и перфорация на стенках и полке профилей.

Кстати у профилей одна стенка и две полки.

Три типа каркаса

Чтобы понять принцип сборки каркасов для гиспокартона рассмотрим три, наиболее используемых каркаса. Это

Потолочный каркас;
Для обшивки стены;
Для перегородок.

Каркас из металлических профилей для потолка

Не существует универсального каркаса для потолка. Выбор конструкции зависит от расстояния, на которое потолок нужно опустить и от размеров комнаты, где делается потолок.

Вариант 1. На прямых подвесах

Каркас потока на прямых подвесах применяется, если нужно опустить подвесной потолок на минимальное расстояние. Длина прямых подвесов позволяет опустить такой потолок на 125 мм (смотрим фото). Справедливости ради замечу, что есть прямые подвесы 50 и 200 мм, которые используются редко, чаще в деревянных домах.

В данном каркасе используются:

Профили направляющие (ПН);
Профили потолочные (ПП);
Прямые подвесы.

Сам каркас делается по схеме указанной на фото.

Вариант 2. На тягах

Если необходимо опустить подвесной потолок ниже 125 мм, то вместо прямых подвесов используется крепление каркаса на тягах и подвесах. Длина тяги подвеса 125-500 мм.

На тягах наиболее популярна конструкция одноуровневого каркаса, в которой на перекрестье профили скрепляются специальным «крабом». Потолок П113.

Сам каркас делается по схеме указанной на фото.

Вариант 3. Двухуровневый каркас на тягах

Двухуровневый каркас на тягах требует большего количества профилей, но является более надежным. В этом каркасе профили не нарезаются, а монтируются целиком один поверх другого, создавая два уровня каркаса. Скрепляются профили двух уровней специальным креплением (соединитель профилей двухуровневый).

Обустройство двухуровневых потолков

Разметка

Чоклайном отбивают контрольную линию

Если учесть, что комната не очень высокая, то самый большой отступ от основного потолка для каркаса первого уровня может быть не более 2,5 см (толщина профиля CD), поэтому отступаем от самой низкой точки потолка на это расстояние и ставим в углу метку. При помощи водяного уровня переносим эту метку во все углы комнаты.

Между поставленными метками отбиваете чоклайном ориентировочную линию каркаса первого уровня, так как правильно сделать двухуровневый потолок можно лишь в том случае, если ровными будут все уровни потолка.
Определите, в каком направлении будут подвешиваться гипсокартонные листы (ГКЛ) и поперек этого направления расчертите потолок через 50 см. Для этого вдоль направления ГКЛ поставьте под потолком метки и, воспользовавшись чоклайном, отбейте линии.

Каркас первого уровня

Профиль CD вкладывается в профиль UD

Первым делом нужно установить к стенке профиль UD. Если на профиле отсутствуют крепежные отверстия, то сверлите стену прямо через профиль, установленный нижней частью по ориентировочной линии. Расстояние между креплениями выдерживайте от 40 до 50 см.
Для монтажа профилей лучше всего использовать дюбели-пустышки, диаметром 6 мм и шурупы, диаметром 4-5 мм (длина дюбелей и шурупов особого значения не имеет). Для крепления элементов каркаса к основному потолку потребуется развальцованный дюбель, со шляпкой на гильзе, так как обычные дюбели проваливаются в пустоты, которые находятся в бетонных потолочных перекрытиях. Также хорошо для этой цели использовать ударные дюбели (есть шляпка), но шуруп из комплекта при этом подлежит замене на более толстый.

Теперь по линиям, отбитым на потолке, прикручиваем подвесы, с учетом вышеперечисленных требований к дюбелям и шурупам. Расстояние между подвесами должно быть не более 50-60 см. Не пренебрегайте этими требованиями, так как сделать двухуровневый потолок из гипсокартона самому можно, только правильно соблюдая данные инструкции.

Монтаж CD профиля

Под установленными подвесами устанавливаете профили CD, вставляя их в отворы профилей UD, прикрученных к стенке. Под каркасом для потолка из гипсокартона, для нивелирования нужно натянуть капроновую нитку, но провис CD помешает это сделать, поэтому каждый профиль нужно подтянуть средним подвесом, подогнув уши подвеса под профиль.

Для нивелирования каркаса нужно натянуть нитку

Нитка закрепляется саморезами на профилях UD, прикрученных к стенке, поперек профилей CD. По этой нитке выставляется уровень каждого потолочного профиля для гипсокартона. К подвесам они прикручиваются специальными мелкими саморезами, такими же шурупами скрепляются между собой и профили в местах соединения. Торчащие уши подвесов можно разогнуть по сторонам.

Монтаж гипсокартона

Монтаж ГКЛ производят вдвоем

Поднимать и прикручивать к каркасу ГКЛ нужно вдвоем, чтобы не сломать лист. Для прикручивания одного листа нужно около 60 саморезов по металлу, длиной 25 мм. Шурупы вкручиваются на расстоянии около 30-40 см друг от друга.
Головка шурупа должна утапливаться чуть ниже уровня листа, чтобы не мешать шпаклевке, но при этом, саморез не должен прорывать бумагу. Для этого можно использовать специальную насадку для гипсокартона.

Под вторым уровнем ГКЛ можно не подшивать

Второй уровень

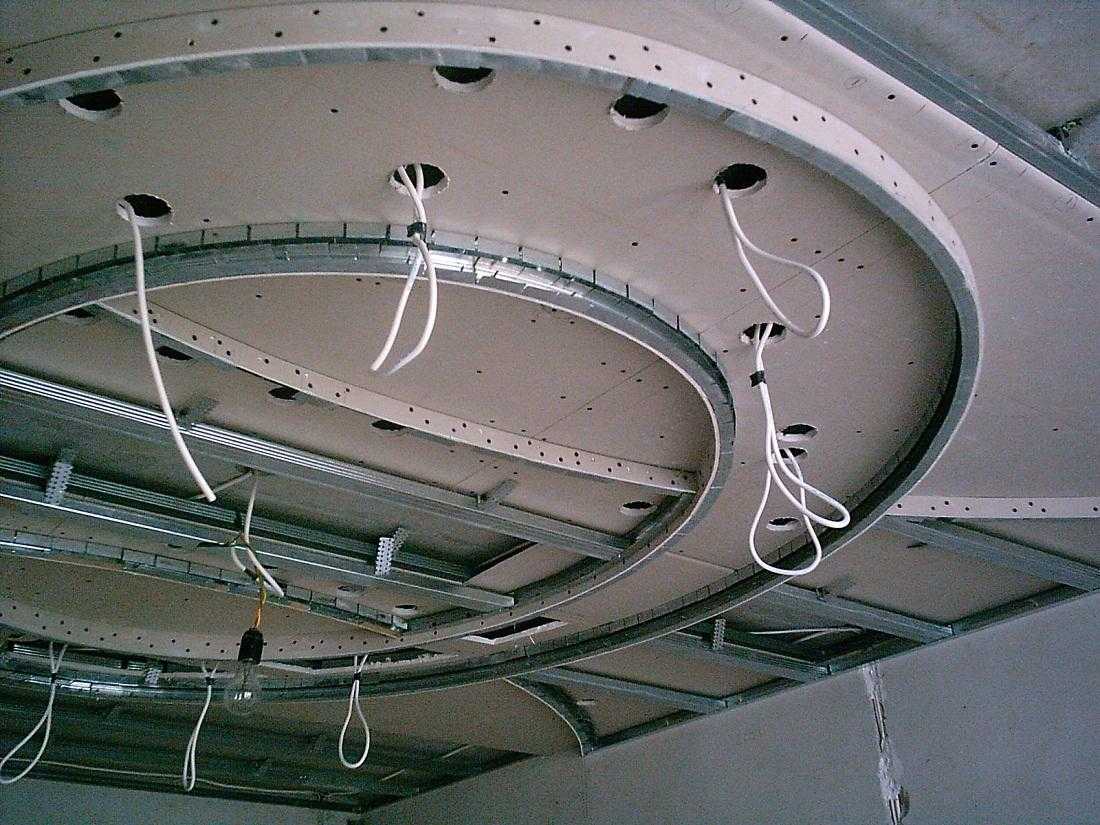

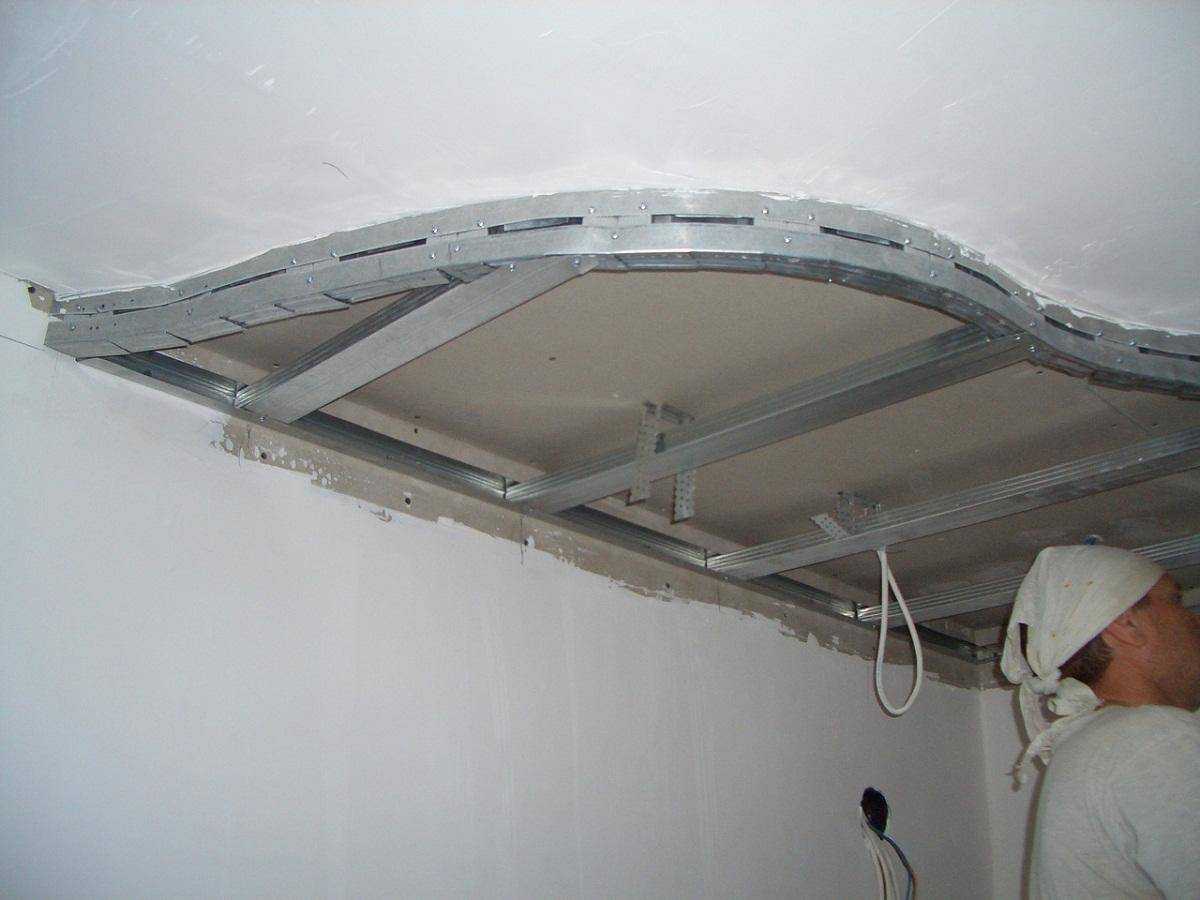

Для того чтобы согнуть профиль, нужно подрезать нужные стенки на одинаковом расстоянии

Как уже говорилось выше, мы рассмотрим, как сделать второй уровень потолка невысокой сложности, но с элементом фигурного потолка. Для начала нужно нарисовать контуры этого уровня, а затем подрезать боковые стенки профиля через 5-10 см (расстояние должно быть одинаковым) и прикрутить его сквозь ГКЛ к верхнему каркасу по нарисованной линии. В данном случае возьмем профиль UW 75 мм шириной.

Каркас второго уровня

К стенке прикручиваем тот же профиль UD, имеющий 25 мм в ширину и между стенкой и изгибом вставляем профили CD, прикручивая их саморезами к держащим их профилям. Если Профиль CD окажется длиннее 50 см, то его следует дополнительно укрепить подвесом, прикрученным сквозь ГКЛ к верхнему каркасу.
Подшиваете гипсокартоном второй уровень и обрезаете излишки ножовкой уже на потолке, так как так легче соблюсти фигуру. Вы уже поняли, как делать правильно двухуровневые потолки, но еще осталась вертикальная плоскость.

Принцип изгиба ГКЛ

Для монтажа вертикальной плоскости вырезаете полосу нужной ширины и с выпуклой стороны изгиба надрезаете бумагу через определенное расстояние (чем круче изгиб, тем меньше расстояние) и прикручиваете ее к профилю.

Несложный второй уровень потолка
