Виды подвесов для металлического профиля

Ячеистый каркас – монтаж

Для создания каркаса, из инструментов, помимо уровня, нити и маркера, вам понадобится стремянка, шуруповерт, молоток и перфоратор.

Примем, что потолок уже распланирован и разбит с помощью сетки на ячейки размерами 60 на 60 см, и поэтапно опишем непосредственно процесс установки подвесов и профилей.

Фото каркаса с соединителями типа «краб» для крепления листов гипсокартона к потолку

Шаг 1. По линии, обозначенной на стене, устанавливается направляющий профиль. Перед этим на примыкающую к стене сторону клеится уплотнительная лента и создаются отверстия под дюбели с интервалом 30-40 см. Направляющие устанавливаются по всему периметру помещения и крепятся друг к другу с помощью угловых соединителей.

Цены на соединители каркаса типа «краб»

соединитель каркаса краб

Монтаж направляющего профиля

Шаг 2. В 30 см от стены устанавливаются подвесы по линиям основных профилей каркаса. Далее подвесы монтируются дюбелями с шагом в 60 см таким образом, чтобы каждый подвес находился в середине между будущими профилями-перемычками. «Лапки» подвесов загибаются вниз.

Крепление подвесов для несущего профиля

Расположение подвесов на потолке

Крепить подвесы к потолку лучше с помощью анкер-клиньев или анкерных винтов

Шаг 3. Подготавливаются потолочные профили. От утвержденного по чертежу значения отрезается 5-10 мм, чтобы при повышении температуры гипсокартонный потолок не деформировался из-за расширения профилей.

Резка потолочного профиля

Шаг 4. Потолочные профили вставляются в направляющие и соединяются саморезами-клопами с подвесами.

Крепление профилей к подвесам

Для выравнивания по горизонтальной плоскости вам понадобится уровень и помощники.

Проверка горизонтальности с помощью лазерного уровня

Для этого может пригодиться вот такой магнит. Цепляем магнит на профиль. На магните наклеена полоса малярного скотча с нанесенной линией. Лазер нужно выставить с учетом расстояния от линии на магните до поверхности несущего профиля. Совмещая линию и луч, мы очень просто и быстро произведем на свет идеально ровную в плоскости горизонта конструкцию.

Шаг 5. Как только основные ПП смонтированы, между ними устанавливаются перемычки из обрезанных по 590-595 мм металлических профилей. Крепление производится крест-накрест с помощью соединителя типа «краб» и малых самонарезающих шурупов.

Крепление типа «краб»

Профиль вставляется одним концом в старт, а другим в «краб»

Уплотнительная лента – это пористый материал с самоклеящейся основой, шириной 30 мм. Её используют для крепления конструкции, чтобы каркас для потолка из гипсокартона плотно прилегал к бетону и меньше передавал звуки.

На стену

Крепить подвес на стену необходимо в следующих случаях:

1. Создание ниши.
2. Изготовление полки.
3. Оформление подвесного потолка.
4. Ремонт перегородки и стены.

Профили на стену монтируются следующим образом:

Особое внимание уделяют окнам и подоконникам. Измеряют ширину и длину

Разметку каркаса начинают от окна.
Выполняют разметку при помощи рулетки и уровня. Согласно измерениям, отмечают точки и проводят линии. Расстояние между элементами — 50-60 см.
В соответствии со сделанными чертежам, выбирают размеры блоков. Нужно быть внимательным при выборе изделий для боковых частей окна.
Монтируют подвесы. Устанавливают первый, крайний профиль.
Регулируют размещение.

Правильная разметка, выбор подходящего типа крепежа для подвесов позволят качественно выполнить работу.

Удалось ли Вам решить свою проблему по рекомендациям из статьи?

Да!

45.12%

38.14%

16.74%

Проголосовало: 430

Виды профилей для гипсокартона

Существует множество профилей для ГКЛ, виды которых отличаются по своим характеристикам и назначению. Стоит рассмотреть наиболее популярные виды металлических профилей для гипсокартона и для чего они используются. Все профили, используемые в гипсокартонных работах, можно обобщить по шести основным видам, четыре из которых — профили для создания конструкций каркаса.

Направляющий профиль ПН

Направляющий профиль (ПН) устанавливается по всему периметру комнаты (если это потолок) или на полу и параллельных стенах (если это стена). Используется для создания плоскости будущего каркаса. Направляющий профиль для гипсокартона может быть разного качества. Прочность зависит от толщины производимого материала. На потолках используется более толстая сталь, а изделия из тонкого металла используются для покрытия стен. Различают следующие размеры:

1. ПН 50/40 мм
2. ПН 75/40 мм
3. ПН 100/40 мм

Посмотреть существующие в продаже направляющие профили или сравнить их можно здесь.

Потолочный направляющий профиль ППН

Профиль потолочный направляющий (ППН). Такой тип профиля, который имеет те же функции, что и обычный направляющий профиль, но он специально предназначен для изготовления рам и потолка, монтируемых исключительно на потолке. Потолочный направляющий профиль имеет сечение в виде буквы «П» и размеры 28/27 мм.

Посмотреть существующие в продаже направляющие потолочные профили или сравнить их можно здесь.

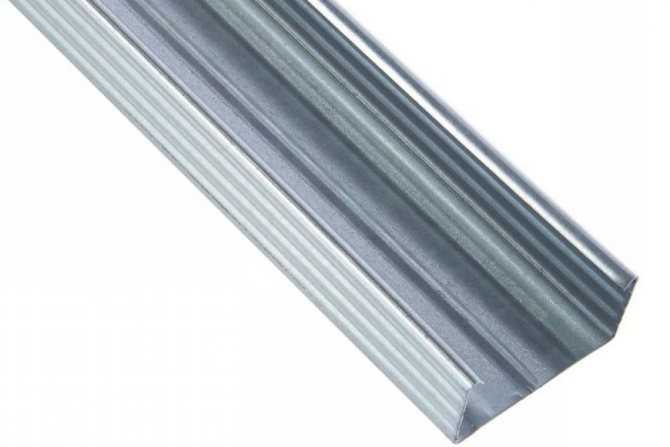

Потолочный профиль ПП

Потолочный профиль (ПП). Это еще один вид профилей, используемых при потолочных гипсокартонных работах. Основное отличие от профиля стойки потолочного профиля состоит в том, что его следует крепить к потолку с помощью специальных крепежных элементов (которые позволяют лучше использовать крепеж). Потолочный несущий профиль — имеет полки меньшей высоты и ребра жесткости, за счет этого создает меньшую нагрузку на каркас. Размер данного профиля составляет 60/27 мм.

Посмотреть существующие в продаже потолочные профили или сравнить их можно здесь.

Стоечный профиль ПС

Профиль стоечный (ПС). Это ключевой элемент при изготовлении каркаса для стен и внутренних перегородок. Стойка закрепляется в направляющем профиле, который в свою очередь должен быть установлен по периметру рабочей зоны (например, по периметру стен). Стоечный профиль для гипсокартона имеет высокую жесткость и П-образное строение с дополнительными полочками и ребрами жесткости, необходимые для придания ему большей жесткости. Различают следующие размеры:

1. ПС 50/50 мм
2. ПС 75/50 мм
3. ПС 100/50 мм

Посмотреть существующие в продаже стоечные профили или сравнить их можно здесь.

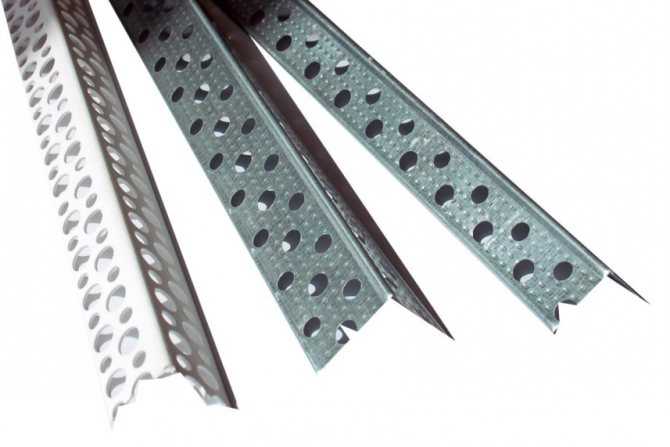

Угловой профиль ПУ

В дополнение к двум основным, используются другие типы профилей под гипсокартона. Их размеры очень похожи, но функции отличаются друг от друга. Название углового профиля говорит само за себя: ПУ профиль предназначен для укрепления углов конструкции после завершения основных работ по отделке рамы листами гипсокартона. Угловой профиль крепится на гипсокартонную основу шпаклевкой. Также называется перфорированным уголком. Используется в оконных или дверных откосах, наружных углах стен и коробок. На стенах выполняет функцию маяка. С его помощью угол стены выходит ровным и острым.

Посмотреть существующие в продаже угловые профили или сравнить их можно здесь.

Маячковый профиль ПМ

Используется при оштукатуривании для выравнивания стен. Маячковый профиль чаще всего используется на неровных стенах. Такие профили устанавливаются на гипсовую штукатурку, затем между ними наносится штукатурка и тем самым выравнивается необходимая поверхность. Маячковый профиль бывает высотой 6 мм и 10 мм.

Посмотреть существующие в продаже маячковые профили или сравнить их можно здесь.

Поливинилхлоридный профиль ПВХ

ПВХ профиль для гипсокартона предназначен для торцевых, наружных углов и нестандартных стен. Размеры профиля различны, подходят для любых нужд пользователя. К поливинилхлоридным профилям относятся:

Посмотреть существующие в продаже ПВХ профили или сравнить их можно здесь.

Арочный профиль (ПА)

Изогнутый арочный профиль используется в изогнутых гипсокартонных конструкциях. Радиус гибкости может достигать до 500 мм. Особенно арочный профиль подходит для отделки колонн.

Крепление несущего профиля к основной поверхности

Профиль, который чаще всего используется для монтажа гипсокартонных потолков – ПП 60*27/CD 60*27. Для того, чтобы вес от гипсокартонного потолка был равномерно распределен по поверхности основных конструкций – потолка и частично стены, несущий профиль должен быть закреплен максимально надежно.

Крепление прямым подвесом

Подвесы из профиля для гипсокартона

Чаще всего используемый способ крепления профиля к потолку – прямой подвес. Этот способ используется при условии, что расстояние от поверхности потолка до нижней плоскости профиля не более 120 мм. Для крепления профиля этим способом необходимо:

• Разметить осевые линии профиля, по которым будет определяться положение подвеса. После этого подвес в развернутом виде прикладывают к месту монтажа, намечают места креплений.
• Шаг между двумя соседними подвесами должен составлять не более 500 мм.
• Для монтажа с помощью перфоратора и бура диаметром 6 мм высверливаются отверстия под крепежи. Глубина отверстия должна на 10 мм превышать длину дюбеля или анкер-клина.
• К поверхности прикладывают отвес соответственно заранее сделанном отверстии, прямо через отвес в отверстие вставляют анкер-клин или дюбель-гвоздь.
• Крепежный элемент забивается молотком или закручивается шуруповертом.
• После этого загибают вниз лапки подвеса.
• Профиль выставляется по уровню, после чего крепится к подвесу через боковые отверстия с помощью саморезов (с каждой стороны используется по два самореза).
• Если лапки подвеса выступают за нижнюю часть профиля, их нужно загнуть вверх.

Крепление профиля анкерным подвесом

Этот тип крепления используется, если расстояние от плоскости потолка до нижней части профиля больше 120 мм. Анкерный подвес состоит из двух частей: собственно самого подвеса и тяги необходимой длины.

• В первую очередь на поверхность потолка наносится осевая линия профиля.
• ПО готовой линии делается разметка крепления подвесов. Расстояние между двумя соседними подвесами должно составлять не более 500 мм. Расстояние от стены до ближайшего подвеса не должно превышать 250 мм.
• В предварительно размеченных местах с помощью перфоратора сверлятся отверстия. Их глубина – 50 мм, диаметр – 6 мм.
• К готовому отверстию прикладывают ушко тяги подвеса, через которое вставляется анкер-клин или дюбель-гвоздь, который забивают молотком или закручивают шуруповертом.
• После этого тягу подвеса загибают вниз на 90 градусов. При этом тягу подвеса необходимо расположить таким образом, чтобы она располагалась строго на осевой линии, размеченной на поверхности потолка.
• Далее на тягу насаживается анкерный подвес. Если концы тяги остались слишком длинными, их просто загибают вверх с помощью пассатижей. Очень длинные концы отрезают болгаркой.
• Таким же образом производится монтаж остальных подвесов для несущего профиля.
• Монтажная часть подвесов заводится внутрь профиля и там фиксируется поворотом или пружинным фиксатором.

Использование

Подшивной потолок из гипсокартона (листа из гипсокартона) позволяет:

• Создать многоярусную конструкцию с прямыми или криволинейными границами уровней;
• Спрятать коммуникации — воздушные каналы вентиляции, магистрали системы кондиционирования, проводку, локальную сеть и т.д.;
• Завуалировать неровности перекрытия. Даже при перепаде между плитами в десяток сантиметров поверхность подвесного потока будет идеально ровной;
• Установить спрятанные осветительные приборы. Распределенное освещение вертикальными сайдингами, в отличии от одной центральной люстры, более одинаковое и не даёт видимых теней.

Двухярусный потолок со светильниками встроенного типа. Вертикальные сайдинги предоставляют одинаковое освещение без теней.

Явный минус конструкции на подвесах — в том, что она снижает полезную комнатную высоту. Не нужно пугаться, потери не так уж велики: расстояние мимнимум между гипсом и перекрытием равно толщине ПНП-профиля (27 мм). Тонкий потолочный ГКЛ (9,5-10 мм) повысит общую потерю высоты до 36,5-37 миллиметров.

Итак, что пригодится для монтажа потолочной обрешетки?

Комплектующие для подвесного гипсокартонного потолка:

Изображение	Материал
	Профиль для потолка CD. Длина профиля выбирается максимально близкой к одному из размеров помещения (длине или ширине). Кол-во CD выбирается в расчете обрешеточного шага в 60 сантиметров.
	ПНП-профиль UD. Его общаяя длина должна быть равной или превосходить комнатный периметр.
	П-образное крепление. Расстояние между подвесами на поверхности потолка из гипса вдоль одного направления — те же 60 сантиметров.
	Дюбель-шурупы для крепежа подвесов и направляющих к перекрытию и капитальным стенам. Размер — 60х6 мм.
	Шурупы по металлу длиной 9 мм. Они нужны для крепежа профилей друг к другу и к подвесам.

Натянутый между крайними профилями шнур поможет зафиксировать другие обрешеточные элементы на одном уровне.

Профиля и подвесы для гипсокартонного потолка могут применяться для выравнивания стены по каркасу. Для чего строить фальшстену?

• Она скроет водомерный узел, канализацию и вентканалы;
• Она выровняет перегородку или капитальную стенку с неровностями и завалами разного размера;
• Она поможет утеплять внешнюю стену или сделать лучше звукоизоляцию общей с соседями стены.

Внутренне пространство каркаса применено для теплоизоляции наружной стены.

Инструментальный набор, не считая перечисленного выше, включает строительный отвес и длинное (не менее 2 метров) правило. Материалы — те же, что при установке потолочной обрешетки. Инструкция по сборке каркаса выделяется несущественно:

Технология:

Изображение	Этап работ
	Разметка. По уровню размечаем линию крепления направляющих на поверхности стен. Она должна быть меньше всех неровностей перекрытия.
	Крепление направляющих. Отверстия в стене бурятся перфоратором прямо через прижатый к поверхности стены профиль направляющий потолочный. В отверстия здесь же ставятся и закручиваются шуруповертом дюбель-шурупы.
	Монтаж подвесов. Они закрепляются вдоль размеченных на поверхности перекрытия осей профилей для потолка.

Каждый потолочный подвес для гипса фиксируется 2-мя дюбель-шурупами; их можно закручивать в отверстия в самом центре площадки или в боковые отверстия на ее выступах.

Крепление профилей. Каждый потолочный CD подрезается по длине, ставится краями в направляющие и крепится горизонтально притянутыми к его боковым стенкам ушами подвесов.

Торчащие ниже плоскости каркаса уши отгибаются до потолка.

Как правильно закрепить

При креплении не забывайте простых правил.

Всегда намечайте место с расположением крепежа. Если случилось так, что бабочке и саморезу быть длиннее, чем пространство между стеной и гипсокартонным листом, нужно поступать следующим образом. Дрелью сделайте углубление в стене, в которое отлично просунется анкер и закрутится саморез.

Так, без гвоздя и длинных дюбелей с саморезами можно сделать на гипсокартонном листе хорошую фиксацию для не очень тяжелых предметов.

Пластиковые крепежи-анкеры на бабочке – отличный способ монтажа к гипсокартону фиксаторов для небольших, но нужных вещей. Пользуясь такими дюбелями, можно закрепить на гипсокартонную основу картины, полочки, декоративные элементы.

Потолочный профиль «Кнауф»: качество, удобство монтажа, цена

С продукцией Knauf знакомы практически все, кто хоть однажды делал ремонт. Это интернациональная компания, которая занимается производством строительных материалов, в частности профилей. Изготавливаются они из стали методом холодной прокатки. Профили данного производителя всегда оцинкованы, что значительно продлевает срок их эксплуатации.

Потолочный профиль «Кнауф» знаком всем, кто хоть однажды делал ремонт

Металлические профили «Кнауф» имеют следующую классификацию:

1. Стоечные. Размеры сечений – 50/50, 75/50, 100/50 мм.
2. Направляющие. Размеры сечений – 50/40, 75/40, 100/40 мм.
3. Потолочные. Размеры сечений – 60/37 мм.
4. Потолочные направляющие. Размеры сечений – 28/27 мм.

Стандартная длина элементов – 3000 и 4000 мм. При необходимости она может быть увеличена или уменьшена. Обычно это выполняется по просьбе заказчика.

Наиболее востребованный вариант – потолочный профиль ПП Knauf 60х27х3000 мм. Он применяется для создания каркасов потолочных конструкций. Основными преимуществами данного вида строительного материала можно считать следующие его особенности:

Наиболее востребованным потолочным профилем от Knauf является модель ПП 60х27х3000 мм

• полочки и стенка профиля имеют по три бороздки, которые усиливают прочность изделия;
• ширина стенки позволяет удобно крепить к ней листы или панели;
• соединители, которые идут в комплекте с профилем, обеспечивают экономию времени при монтаже необходимого каркаса.

Цена потолочного профиля Knauf в среднем составляет 180–220 рублей за одну единицу.

Виды подвесов и их характеристики

В зависимости от задачи, массы конструкции, условий использования применяют разные виды подвесов:

• Прямой подвес
• С проволочной тягой
• Анкерный подвес
• Нониус-подвес
• Виброподвес

Прямой подвес

Самый популярный вид подвесов – прямой. При покупке он будет выглядеть, как простая пластина. Но непосредственно в процессе работы вы сможете изменить его форму, как вам угодно, и это уже будет полноценный п-образный подвес для гипсокартона.

Из его достоинств стоит отметить, что он способен выдержать большую нагрузку (до 40 килограмм). Поэтому его можно крепить не так часто: через 60-70 сантиметров.

Но применять с ним нейлоновые дюбеля не стоит, так как они могут выпасть. Оптимальный вариант – оцинкованные. Прямой подвес будет идеальным для городских жителей, которые живут в панельных домах, так как он прекрасно поглощает шум.

Еще один плюс – выгодная цена. Она колеблется от 3 до 5 рублей за один подвес.

Монтаж производится следующим образом:

1. Просверливаем отверстие, имеющее удлиненную форму. Это даст возможность выровнять все по одной плоскости;
2. Вставляем дюбель.
3. Прикручиваем свое изделие.

Важно: для потолка лучше использовать металлический дюбель — пластиковые под тяжестью со временем “растягиваются”

Скользящий подвес для гипсокартона

Бывает такое, что фальш-потолок необходимо опустить на величину в 0,5 метра. Вызвано это может быть разными причинами:

• Монтирование многоуровневого потолка
• Прокладка коммуникаций
• Вентиляционный короб, который необходимо спрятать

Тогда и используют подвес с проволочной тягой или, как его еще называют, скользящий подвес. Этот подвес состоит из пружины, похожей на бабочку, и двух стальных стержней, вставленных в пружину. Толщина обычно 4 мм.

Этот вид подвеса подходит для многоуровневого потолка, так как его очень просто регулировать по высоте — достаточно нажать на бабочку.

Данные подвесы способны выдержать нагрузку до 25 килограмм. Частота – через каждые 60-70 см в стандартной конструкции. При многоуровневом потолке делать уменьшение следует в зависимости от веса листов.

Цена: от 4 до 15 рублей. Все зависит от толщины стержней.

Совет: рассчитать вес листов гипсокартона несложно – стандартный, размером 1200х2500 и толщиной 9,5 мм весит 22 килограмма. Такой же вес выдержит один подвес.

Монтаж происходит следующим образом:

1. Сверлим отверстие
2. Крепим металлическим дюбелем или анкером конец, на котором расположена петля
3. На другой конец с помощью пассатижей на крюк подвешиваем профиль.

Это классический потолочный подвес для гипсокартона, но, несмотря на это, специалисты не считают его достаточно надежным. Жесткое крепление пружиной невозможно, поэтому конструкция под действием нагрузки со временем может проскальзывать. Возможности же отрегулировать нет вследствие недоступности.

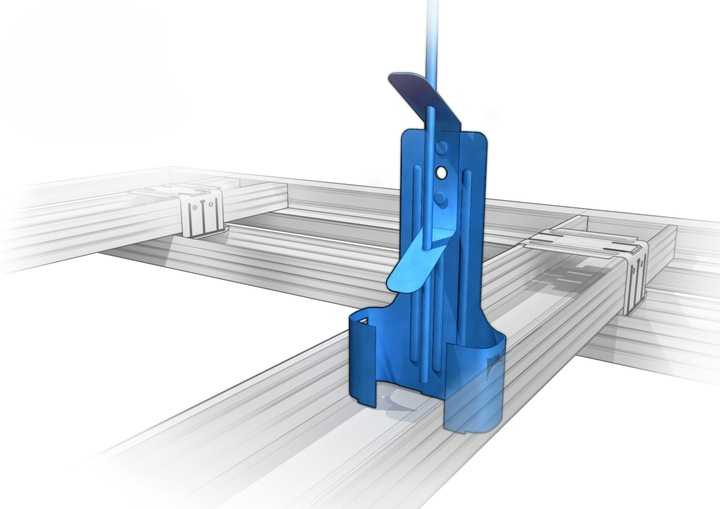

Анкерный подвес

Более надежным и безопасным является подвес с зажимом, называемый также анкерным. Его чаще всего применяют как подвес для потолочного профиля. С помощью анкерного подвеса можно легко регулировать высоту каркаса, но не стоит применять в зданиях с низким потолком.

Цена достигает 20 рублей, но он того стоит – это самый удобный подвес для ГКЛ. Из недостатков присутствует тот факт, что по сравнению с предыдущими вариантами анкерный подвес для гипсокартона имеет меньшую нагрузку, чем прямой или скользящий.

Самый надежный тип подвесов – не боится влаги, коррозии, не испортится и от резкого изменения температур.

Монтаж регулируемых подвесов:

1. Сверлим отверстие для анкера;
2. Тягу крепим к потолку;
3. Профиль – в направляющие;
4. Теперь на тягу надеваем подвес;
5. В подвес вставим профиль;
6. Выравниваем;
7. Фиксируем.

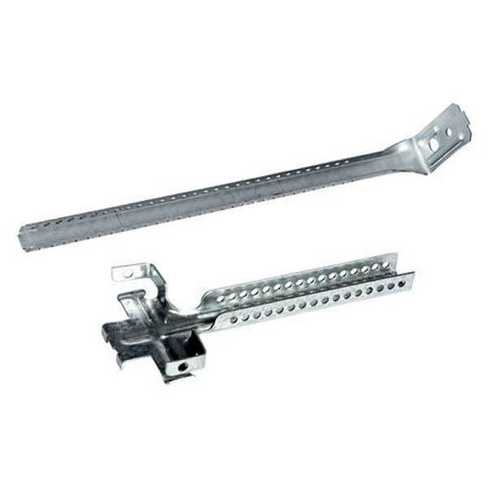

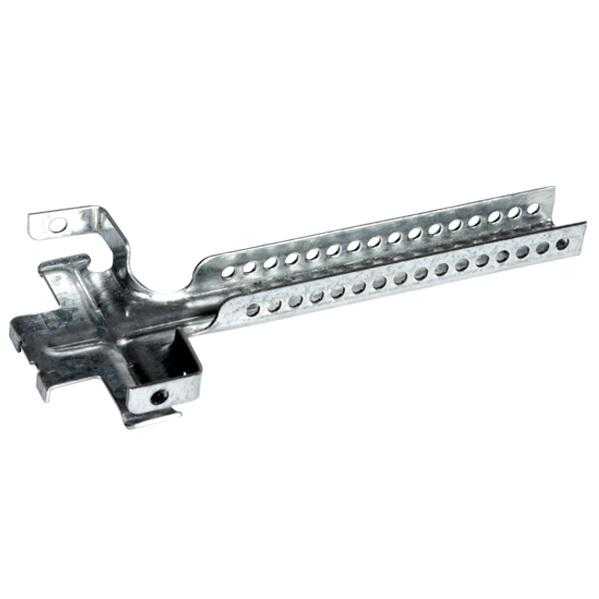

Нониус-подвес

Состоит из двух частей, которые соединяются шурупами, что позволяет регулировать длину подвеса. Верхняя часть крепится непосредственно к потолку, нижняя – к самому профилю.

Является усиленным вариантом и выдерживает до 40 килограмм. Это идеальный вариант, если вы работаете без помощников.

Виброподвесы для гипсокартона

Этот тип стоит рассматривать отдельно от других. Виброподвес используется там, где требуется звукоизоляция, то есть подавление звуковых волн. Для этой цели присутствует специальный изолирующий элемент. Он не позволит, чтобы профилю передались звуковые колебания от перекрытия.

В зависимости от материала и вида виброподвес способен выдержать нагрузки в диапазоне от 12 до 56 килограмм. Его используют при обшивке стен, потолка.

С помощью таких разных видов подвесов для гипсокартона, правильно подбирая и комбинируя их, вы самостоятельно, своими руками сможете утеплить или выровнять стены или потолок с минимальными затратами времени и сил.

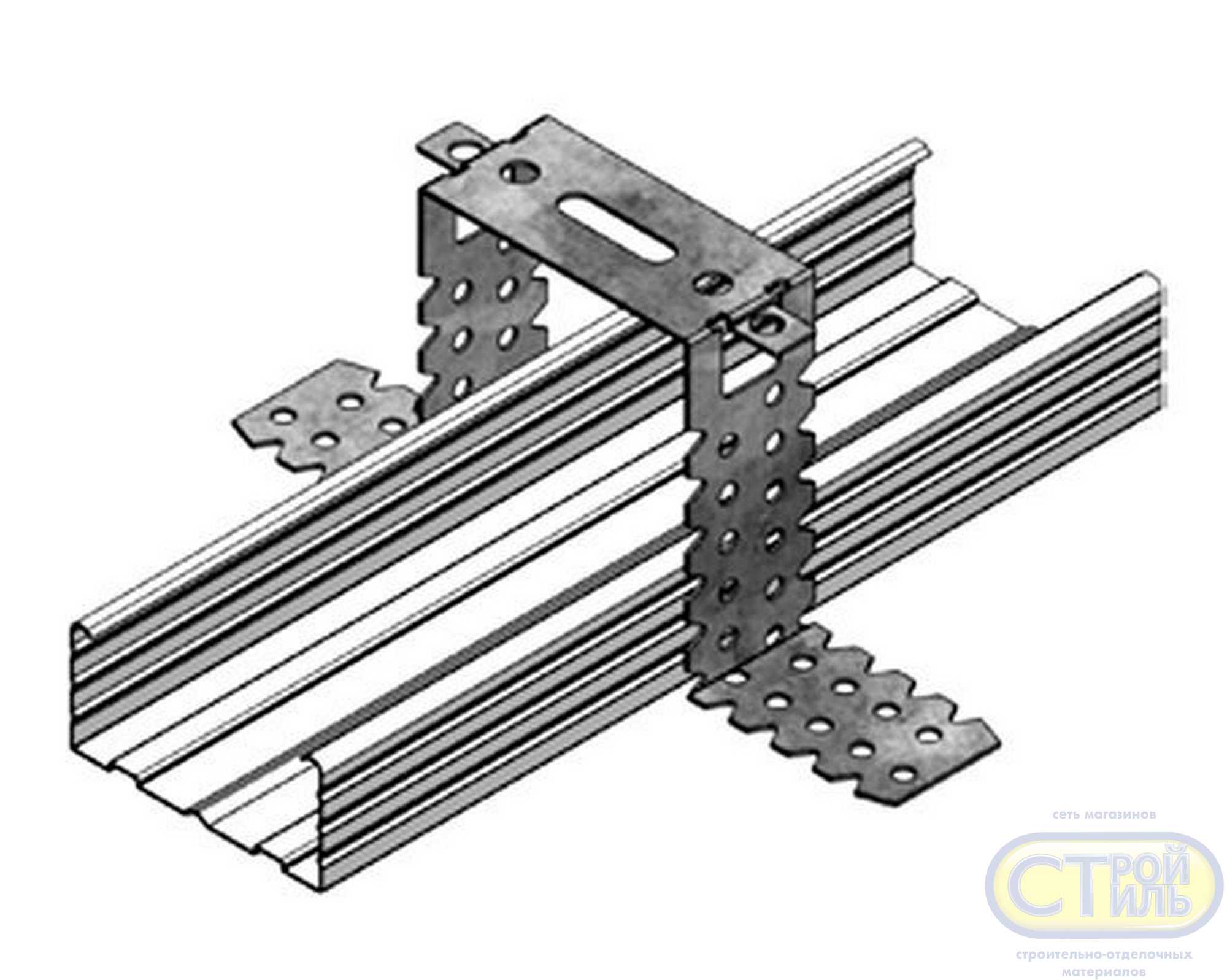

Прямой подвес

Прямой подвес для гипсокартона, имеющий вид металлической пластины из оцинкованной стали с перфорацией и вырезами, – наиболее распространенная разновидность изделия. Несмотря на небольшую толщину (0,6–0,8 мм), он достаточно прочный. Применяются также усиленные кронштейны толщиной 1 мм и длиной – от 0,2 м до 0,5 м. Их используют для выравнивания завалившихся стен с большим перепадом уровня, при прокладке коммуникаций за фальшстенами или при большой толщине утеплителя.

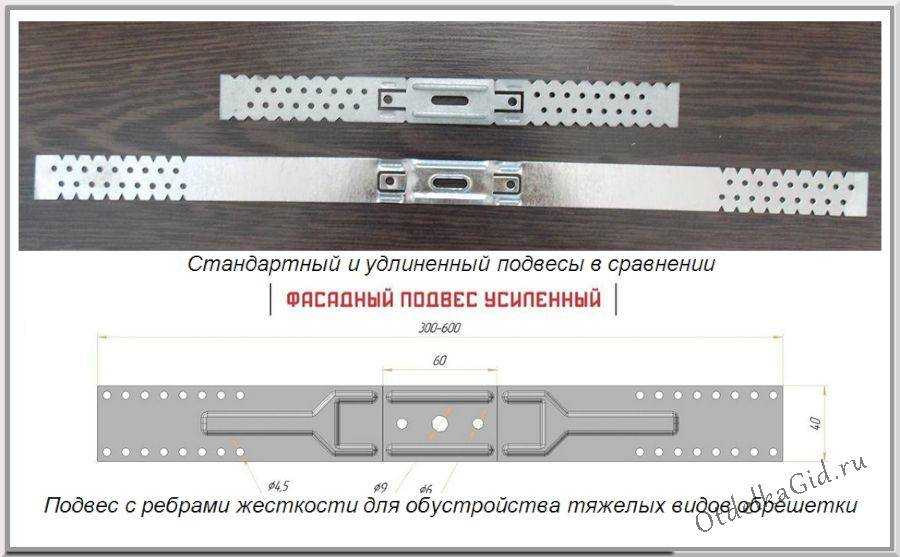

Монтажники часто сращивают между собой короткие подвесы, а для увеличения несущей способности крепят их более часто. Но удешевление при этом не достигается.

• Подвесы для ГКЛ крепятся к стене или потолку на дюбели или саморезы в 2 или 3 местах, после чего сгибаются и принимают П-образную форму. Тип крепежа зависит от материала несущей поверхности.
• На подвесы монтируется профиль небольшими саморезами по металлу с плоской широкой шляпкой («клопами»). В результате под каркасом образуется небольшое пространство, где прокладываются коммуникации, тепло- или шумоизоляция, проводка, монтируются розетки, выключатели и светильники.

Для стен величина зазора зависит от толщины панелей утеплителя или звукоизоляции, которая составляет около 5 см. На потолке они также могут применяться, но там надо еще учитывать габариты встроенных светильников. Для них оставляют запас до 10–12,5 см, который связан не только с их габаритами, но также с необходимостью удаления выделяющегося тепла, например от галогенных ламп.

ПОЛЕЗНАЯ ИНФОРМАЦИЯ: Как своими руками сделать потолок из гипсокартона: разметка, сборка, отделка

Заключение

Чтобы конструкция из гипсокартона долгое время сохраняла первозданный вид, не экономят на подвесах. Приобретают их в специализированных магазинах и после консультации со специалистами. Они должны иметь ровные вырезы, полностью высверленные отверстия, равномерный окрас и не быть слишком мягкими.

Если планируется возведение потолка сложной конструкции, ищут примерные схемы расположения элементов каркаса, на которых всегда «вычисляют» подходящий шаг установки. Также пользуются таблицами для расчета шага установки. В качестве примера укажем рекомендуемые одним из производителей: при нагрузке до 0,15 кН/кв.м это расстояние составляет 90 см, если нагрузка до 0,3 кН/кв.м, то 75 см, а если до 0,5 кН/кв.м – 60 см. В любом случае, лучше перестраховаться и руководствоваться принципом «кашу маслом не испортишь». Выбор регулируемых крепежей лучше отдать на откуп профессионалам.

Могут ли завестись грызуны в базальтовой вате? Методы борьбы с грызунами Характеристика клея Момент Столяр, область применения, состав Область применения клея Супер Момент, правила работы с клеевым составом

Сейчас делают достойную пену российские производители, Кудо, Проффлекс, Технониколь, В Волгограде за российской пеной около 70% рынка на 2017г

В первом видео профиля недостаточного качества, во втором очень хочется посмотреть как будут устанавливаться соединители одноуровневые.

Вот решил кухню покрасить водоэмульсионной краской. Очень много разных цветов, никак не могу сделать свой выбор. Как бы узнать: как…

Минеральная вата сама по себе очень как утеплитель запрещена при строительстве объектов, связанных с пищевыми продуктами. Утеплитель очень плохой, боится…

Каталог нормативных документов Самые популярные ГОСТы и строительные нормы

Есть вопросы?Задайте их эксперту

Небольшое описание раздела с вопросами и ответами. На прау предложений для примера
