Как правильно подобрать размер пластиковых труб для различных трубопроводов?

Виды пластиковых труб

ПВХ трубы (поливинилхлоридные)

ПВХ пластиковые трубы для водопровода являются первопроходцами в использовании для изготовления систем водоснабжения. Подразумевают под собой обустройство систем горячего и холодного водоснабжения. С успехом применяются и для технической и для пищевой воды. От остальных видов их отличают следующие особенности:

• Могут использоваться как при внешней так и при внутренней прокладке;
• Имеют два вида соединения: в раструб или посредством холодной сварки, специальные инструменты или строительные навыки при монтаже не требуется;
• При установке системы водоснабжения из ПВХ труб необходимо использовать специальные фитинги;
• Имеют экономичную стоимость, являются одними из самых дешевых среди систем из других полимеров или оцинкованных труб.

Полипропиленовые трубы

Могут иметь многослойную или однослойную конструкцию. Стандартная длина трубы составляет четыре метра, а наружный диаметр варьируется от 16 до 125 миллиметров. Участки соединения фитингов с трубами устраиваются посредством специального монтажного оборудования с применением метода термопластической сварки. Специальные фитинги с уже имеющейся резьбой позволяют соединять полипропиленовые трубы с металлическими стояками. Чаще всего используется при обустройстве систем холодного водоснабжения, реже – горячего или отопления.

Полиэтиленовые трубы

От других видов эти пластиковые трубы для водопровода отличаются самой низкой предельной температурой при которой могут работать. Она равна -20 градусов по Цельсию. Делятся на два вида: “С” – средний и “Т” – тяжелый. В первом случае рабочее давление составляет около шести атмосфер, а во втором до 10 атмосфер. Широкое распространение трубы подобного вида получили при обустройстве канализации и водостоков. Диаметр варьируется от 20 до 160 миллиметров. Соединение осуществляется посредством латунных или полипропиленовых фитингов, а также электросварных муфт или стыковой сварки. Полиэтиленовые трубы выпускаются всего лишь на 15 заводах Российской Федерации и стран ближнего зарубежья.

Трубы из сшитого полиэтилена

Создаются с помощью обработки материала под высоким давлением, вследствие чего становятся более прочными и стойкими к различным воздействиям температур. Процесс обработки называется “сшивкой”. Существует несколько способов сшивки полиэтилена:

• Пероксидный;
• Использованием силана (крайне ядовитое вещество);
• Методом обучения потоком электронов;
• Использование соединений азота.

Такие трубы надежно защищены от проникновения кислорода внутрь, используются для создания системы снеготаяния, монтажа водяных полов и магистралей водоснабжения.

Металлополимерные трубы

Самый молодой подвид пластиковых труб для водопровода. Впервые появились порядка одного десятилетия назад на территории Англии. Являются разновидностью труб из металлопластика, но оснащены специальным слоем алюминиевой фольги. Таким образом создатели добились снижения коэффициента линейного расширения трубы. Имеют сложный состав из пяти слоев.

Основные преимущества:

• Не подвержены износу и структурным изменениям конструкции;
• Способны выдерживать нагрузки при температуре до 95 градусов по Цельсию и давлении до 10 атмосфер;
• Отлично подходят для использования в системах питьевой воды;
• Не пропускают внутрь газы или кислород;
• Сохраняют форму при изгибе;
• Имеют два способа соединения: навинчивание и прессование;
• Могут иметь диаметр от 16 до 110 миллиметров.

Рекомендации по установке ПВХ-труб в многоэтажном доме

Для того чтобы смонтировать дренажную систему в многоэтажном
доме следует придерживаться определённых рекомендаций и правил.

Одним из главных в списке правил считается обеспечение доступа
воздуха в канализационную систему. Если его не будет, тогда во время смыва
создаётся пониженный уровень давления, что ведёт к засасыванию водяного затвора
внутрь.

В пятиэтажном доме для стояка достаточно использовать диаметр канализационной трубы для унитаза, который равен ста миллиметрам. Когда количество этажей будет большим, необходим вариант с диаметром 150 мм. На участках системы, являющимися общими для двух и более стояков, а также в месте выхода на колодец устанавливается труба с диаметром 200 мм. Как было отмечено, чугунная труба в процессе эксплуатации меняет внутренний диаметр в меньшую сторону. С пластиковыми изделиями такого произойти не может, так как их поверхность гладкая и отложения на ней не остаются.

Вам также может понравиться — Уклон канализационных труб по СНиП

Важно знать

При организации верного угла наклона трубы и отсутствии на внутренних стенках заводского брака в виде шероховатостей или неровностей, не остаётся на стенках грязи (песок вместе с илом). Таким образом, при замене металлической конструкции пластиковым аналогом можно использовать элементы меньшего диаметра. К примеру, если в доме изначально была установлена чугунная труба пятидесятка, то заменить её можно пластиковой сороковкой. Или же труба канализационная пластиковая 110 мм — такие размеры позволят поменять 120 миллиметровый чугунный аналог.

Следует помнить и о том, что любое суженое место в канализации считается потенциально опасным для появления засорений. Каждое соединение, расположенное в горизонтальной плоскости, стоит осуществлять при помощи косых тройников. Применять прямоугольные соединители можно лишь в местах стыковки стояка с горизонтальным участком. Такой тип монтажа позволит избежать нюансов, связанных с удалением засоров.

Следует придерживаться

Кроме того, следует придерживаться и таких рекомендаций:

Между двумя ближайшими соединениями креплений должно быть
расстояние, соответствующее значению не менее 10 диаметров.
На длинные участки, а также при смене направления
движения потоков, необходимо монтировать специальные элементы под названием
ревизия. Они служат для очистки при возможном засорении.

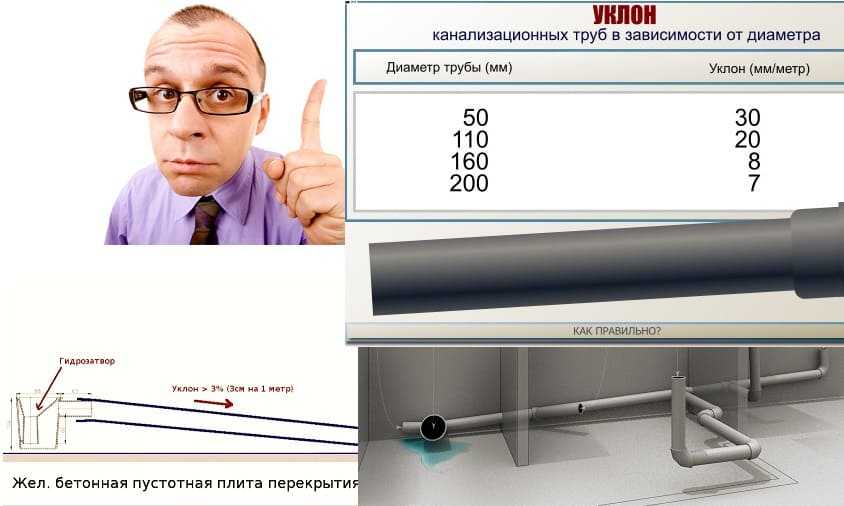

Оптимальный параметр уклона равен 20 мм. При значении
значительно меньшем указанного, стоки будут сливаться очень медленно

Если,
наоборот, увеличить уклон, тогда вода создаст много шума и система может
засориться гораздо быстрее.
При использовании поливинилхлорида важно помнить о том,
что этот материал расширяется в случае воздействия высокой температуры.
Для резки использовать следует болгарку или ножовку.
Далее необходимо в обязательном порядке снять фаску.

Монтаж системы канализации не вызовет сложностей даже у начинающего мастера

Важно внимательно подобрать диметр труб в соответствии с просчитанными параметрами

Цвет труб и для чего использовать

Какая разница существует между ПВХ трубами оранжевого и серого цвета? Для чего предназначены изделия синего оттенка? Может ли одно предприятие выпускать трубы для внешней канализации серого цвета, а другое – коричневого?

На эти и другие вопросы мы ответим в этой статье.

Стояки для канализации бывают таких цветов:

• белого (серого);
• оранжевого;
• синего (зеленого);
• черного.

Важно! Требования по цветовой гамме при производстве ПВХ труб одинаковые для всех кампаний и определяются ГОСТами.

Обо всем по порядку. Частично, выпуск труб разного цвета, их назначение связано с психикой человека. Для прокладки канализации внутри дома применяют стояки серого или белого цвета. Придя в магазин, клиент автоматически ищет трубы таких оттенков. Быстро, удобно, выгодно для всех.

Изделия отличаются:

• повышенными тепло- и шумоизоляционными свойствами;
• герметичностью соединений;
• способностью функционировать в повышенных температурных условиях (до +96⁰С);
• стойкостью к химическим воздействиям.

Стандартными диаметрами считаются элементы трубопровода от 32 мм до 150 мм длиной от 1,5 м до 5 м.

Наружные канализационные системы монтируют из рыжих, оранжевых, коричневых стояков.

Изделия используются в самотечных конструкциях. Трубы отличаются прочностью, что гарантирует качественное функционирование в условиях повышенных грунтовых давлений. Они эксплуатируются в температурном диапазоне от -5⁰С до +45⁰С. Толщина стенок увеличивается с глубиной прокладки трубопровода.

Изделия синего или зеленого оттенка применяют для монтажа дренажных систем. Отличаются жесткостью, прочностью, что обеспечивает надежное функционирование под большим слоем почвы. Способны выдерживать резкие температурные перепады. Поверхность – перфорированна, что содействует беспрепятственному попаданию влаги внутрь изделий.

Стояки черного цвета используются, в основном, для прокладки канализаций.

Они отличаются:

• простотой монтажа;
• долговечностью эксплуатации;
• устойчивостью к температурным изменениям;
• нейтральностью к коррозии;
• бюджетной ценой.

Поэтому, если вы точно определитесь с выбором ПВХ труб, то в магазине их найти очень просто. Дальше следует выбрать изделия необходимого диаметра. Монтаж системы можно легко выполнить своими руками, что значительно уменьшит денежные расходы.

Металлические трубы для систем водопровода

Основными материалами для производства металлических труб служат:

• сталь;
• медь;
• чугун.

Главными преимуществами металлического водопровода являются прочность и стойкость к высоким температурам, а также к повышенному давлению в сети и внешним механическим воздействиям.

К недостаткам таких изделий относятся низкая устойчивость к коррозии, большой вес, затрудняющий транспортировку и монтажные работы, а также сложность самого монтажа.

Стальные трубы могут производиться из черной или оцинкованной стали. Вторые имеют больший срок службы и меньше склонны к засорениям. Также оцинкованная сталь более устойчива к коррозии, что положительно сказывается на ее эксплуатационных характеристиках.

Трубам из стали свойственно высокое рабочее давление и устойчивость к перепадам давления в сети, а также к высоким температурам. Их можно устанавливать в сетях с температурой теплоносителя до +100 °С.

Трубы из стали могут быть бесшовными или сварными. Самыми высокими показателями качества и прочности обладают бесшовные оцинкованные стальные трубы для водопровода.

Трубы из стали отличаются долгим сроком эксплуатации, который может составлять до 50 лет.

К недостаткам таких изделий стоит отнести высокие показатели электропроводности, сложности при монтаже. Также со временем внутри стальных труб образуются наросты и отложения, это уменьшает внутренний диаметр труб, а значит негативно сказывается на давлении воды.

Медные трубы при определенных условиях эксплуатации могут прослужить до 70 лет. Они обладают высокой стойкостью к коррозии. Одним из преимуществ является низкий коэффициент шероховатости внутренней поверхности. На таких изделиях образуется меньше отложений, что позволяет использовать трубы меньшего диаметра.

Одной из особенностей изделий из меди является то, что она не ухудшает вкус воды, а даже немного улучшает его.

Вследствие взаимодействия меди с хлором не образует опасных для человеческого организма соединений.

Главным недостатком является их высокая стоимость.

Трубы из чугуна отличаются высокой прочностью из-за уникального состава материала изготовления. При определенных условиях чугунные трубы могут прослужить до 100 лет. Чугун устойчив к коррозии, на его поверхности не образуется твердых известковых отложений. Чугунные трубы способны выдерживать значительную механическую нагрузку, благодаря чему водопроводы из этого материала можно прокладывать под дорогами и автомагистралями.

Но есть и существенные недостатки, затрудняющие активное применение чугуна в строительстве систем транспортировки воды. Чугун нельзя соединять с помощью сварочного аппарата или аналогичной техники. Поэтому процесс монтажа чугунных изделий сложен и требует применения ручного труда.

Кроме того, соединение чугунных труб все равно получается недостаточно надежным и может нарушиться в результате движения пластов почвы. К тому же чугунные трубы обладают значительным весом, что затрудняет их транспортировку и монтаж.

Делаем водопровод из пластиковых труб

Провести монтаж можно самостоятельно. Для этого понадобится специальное устройство, которое называется паяльником. Агрегат стоит для одноразового пользования дорого, поэтому можно взять его в аренду. Для понимания того, как соединяются элементы, рекомендуется потренироваться на дешевых фитингах.

Шаг 1. Определяются точные места расположения потребителей холодной и горячей воды. На стены наносится необходимая разметка будущего водопровода. При этом учитывается длина гибкой подводки. Она должна легко подключаться к трубам.

Шаг 2. Определение способа укладки. Последовательное или тройниковое подключение на рис. а) позволит сэкономить на закупке материалов, но более 2 приборов могут обеспечиваться водой с недостаточным давлением при единовременном открытии нескольких точек.

Параллельная (на рис. б) разводка водопровода обходится дороже из-за большего метража труб и необходимости приобретения коллектора. Зато давление на всем протяжении магистрали одинаковое и отключать в случае ремонта все приборы не обязательно.

Шаг 3. Сборка счетчиков. Этот вопрос рекомендуется доверить специалисту. Шаг 4. Установка клипс со средним шагом в 1,5 м. На них будут крепиться горизонтально расположенные трубы. Если предусмотрена скрытая проводка, то формируются штробы. При этом учитывается, что монтаж проводится вдоль стен или полов, поэтому чаще соединения бывают прямыми и под углом в 90 градусов. ХВС рекомендуется проводить над ГВС.

Шаг 5. Собираются линии холодного и горячего водоснабжения. Для этого понадобятся паяльник, труборез, рулетка с карандашом или маркером и уровень.

На этом этапе происходит несколько действий:

1. Трубные изделия нарезаются с учетом до 1,5 см, которые входят в соединительный фитинг. Проверить глубину можно вставив в него трубу без нагревания. Угол среза должен быть строго перпендикулярным по отношению к основанию трубы.
2. Торцы зачищаются от заусенцев и обезжириваются.
3. Отмечается глубина вхождения трубы в фитинг.
4. Паяльник оснащается насадками соответствующего диаметра.
5. Инструмент нагревается до 260 градусов по Цельсию.
6. Элементы надеваются на гильзу паяльника до указанного предела. Не соответствующие заданным параметрам фитинги сразу отбраковываются, ибо монолитное соединение обеспечено в этом случае не будет. Нагрев подходящих деталей должен проводиться одновременно. Время плавления, выдержки и остывания в зависимости от диаметра пластиковой трубы и глубины сварки может быть разным. Ниже в таблице указана необходимая информация.
7. В процессе соединения с применением небольших усилий запрещается вращение элементов относительно своей оси. Это говорит о том, что соединительные элементы фиксируются сразу под должным углом. Корректировка допускается только в первые секунды.

Шаг 6. Резьбовые фитинги. Их устанавливают в местах подключения приборов и гибкой подводки.

Шаг 7. Отдельно берутся в расчет счетчики. Все соединения рекомендуется проводить с применением льна, пасты или уплотнительной ленты.

Шаг 8. Проверка водопровода. Первый запуск допускается не ранее, чем через час после сборки конструкции. Стоит начинать с того, что менее опасно в случае наличия зазоров в местах соединения элементов.

Шаг 9. Устранение всех неполадок и ошибок при сборке водопровода. Для этого разъединяются элементы или заменяются полностью между ближайшими фитингами или подключениями. Можно вырезать участок и добавить еще пару соединительных элементов. Второй вариант более экономичный, но рисков больше. Поэтому рекомендуется предпочесть полную замену.

Шаг 10. Подключение всего оборудование.

Шаг 11. Вызов представителя обслуживающей компании для снятия показаний счетчиков и установки пломб. После этого можно переходить к полноценной эксплуатации.

Заключение

Какой вид пластиковых трубопрокатных материалов применять – выбор зависит от конкретных условий эксплуатации и характера водопровода (холодный, горячий, отопление или канализация). Для каждого из них нужно применять специальные изделия, отвечающие соответствующими требованиями.

Смотреть видео

Какие трубы выбрать для водопровода.

Отдельно можно акцентировать внимание на пластиковых трубах для горячей воды, идеально подойдут — полипропиленовые изделия с маркировкой PN 20 и PN 25, для холодного — полипропилен PN 10 и PN 16. А долговечность правильно смонтированной пластиковой магистрали обеспечивается самим материалом

Успехов вам!

А долговечность правильно смонтированной пластиковой магистрали обеспечивается самим материалом. Успехов вам!

Преимущества и недостатки металла

Все варианты труб из этого материала отличаются высокой прочностью. Поэтому их можно выбрать, правильно подобрав диаметр, для установки водопровода в частном жилье или в квартире на особо сложных участках. Они отлично переносят как внутренние, так и внешние нагрузки.

Если используется медь или нержавейка, то конструкция, сделанная из них, прослужит очень долго. Но есть и кое-какие минусы, к примеру:

1. Большой вес.
2. Подверженность коррозии.
3. Высокая цена.
4. Сложность сборки.

Поэтому такие трубы крайне редко используются для водопровода квартир, разумнее их использование на промышленных предприятиях. Особенно там, где требуется большой диаметр.

Сцепление труб осуществляется двумя способами: разборным и неразборным. При разборной сборке сцепление всех отрезков трубы между собой осуществляется посредством резьбовых фитингов и других стыковочных элементов. Для такой работы потребуются гаечные ключи. Но сам процесс достаточно длительный и сложный. При неразборном монтаже используется сварка, особенно если стояк имеет большой диаметр. Процесс значительно проще, описанного выше, но требует наличие специализированных инструментов и опыта. А какие методы использовать, решать только владельцам жилья.

Гладкие

Среди множества видов пластиковых труб можно выделить гладкие ПВХ трубы, к которым относятся:

• обсадные;
• внутренние канализационные;
• наружные канализационные;
• электротехнические.

Такие ПВХ трубы – жесткие и легкие одновременно. Для гладкостенных изделий, независимо от длины, характерна повышенная кольцевая и продольная жесткость

Это свойство способствует использованию минимального количества крепежей к стене, что важно при монтаже магистралей для воды, отопления, канализации, электротехнического предназначения

Обсадные стояки предназначены для:

• строительства и обустройства скважин питьевой воды;
• укрепления стволов водозаборных скважин технологического характера;
• защиты стенок скважин от возможных разрушений (если место водозабора – рыхлый грунт).

Без гладкой обсадной трубы было бы невозможным функционирование глубинного насоса, поскольку мягкий верхний слой грунта постоянно попадал бы вовнутрь скважины

Благодаря наличию обсадной трубы, грунтовые и поверхностные воды не могут попасть в скважину, что очень важно с санитарно-эпидемиологической точки зрения

При монтаже наружной и внутренней канализационной системы пользуются трубами из разных материалов. Для канализации чаще других используют гладкие ПВХ изделия.

Они отличаются:

• устойчивостью к коррозионным процессам;
• антибактериальными свойствами;
• большим сроком эксплуатации;
• небольшим весом;
• простотой монтирования;
• низкой стоимостью.

Важно! Гладкие трубы ПВХ устойчивы к засорению, что содействует долгому сроку функционирования без внешнего вмешательства. Учитывая, что наружная канализация прокладывается в земле, нужно покупать стояки с толстыми стенками и высоким классом прочности. Только в таком случае система не будет бояться механических нагрузок, которым постоянно она подвергается

Только в таком случае система не будет бояться механических нагрузок, которым постоянно она подвергается

Учитывая, что наружная канализация прокладывается в земле, нужно покупать стояки с толстыми стенками и высоким классом прочности. Только в таком случае система не будет бояться механических нагрузок, которым постоянно она подвергается.

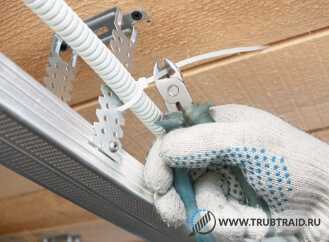

Используя электротехнические ПВХ стояки, можно скрыто или открыто прокладывать телефонные, компьютерные, телевизионные провода, рассчитанные на ток не выше 1,5 кВ.
Кабельные сети в гладких или гофрированных трубах можно размещать на несущих основаниях бытовых или промышленных электротехнических установок.

Прокладывают электрические провода в ПВХ трубах как на открытом пространстве, так и в помещениях. Электротехнические стояки могут наполняться кабелями, изолированными проводами, шнурами.

Важно! Потребителям создаются все условия для успешной покупки изделий. Данные детали трубопроводов отличаются цветовой гаммой, типом соединений (обсадные аналоги – резьбой, канализационные – с помощью раструбов, электротехнического назначения – с применением разных видов фитингов для ПВХ труб). Важно! Для электросетей пользуются гофрированными или гладкими изделиями, производство которых предвидит использование самозатухающей синтетики

Для таких стояков не страшно любое короткое замыкание.

Важно! Для электросетей пользуются гофрированными или гладкими изделиями, производство которых предвидит использование самозатухающей синтетики. Для таких стояков не страшно любое короткое замыкание.. Могут функционировать при температурах от -24⁰С до + 55⁰С

Могут функционировать при температурах от -24⁰С до + 55⁰С.

Как правильно выполнить монтаж пластиковых труб для водопровода своими руками

Чтобы правильно развести водопровод дома, следует составить схему прокладки водопровода, рассчитать количество соединительных элементов, а также крепления

Обратите внимание, что допускается укладка магистралей снаружи навесным способом, а также посредством монтажа в заранее приготовленные ниши стен (штробы). При составлении схемы обязательно следует учитывать те места, где пластиковая магистраль будет проходить через стены и перегородки. Также следует рассчитать количество поворотов контура, коленей, фитингов и муфт

Также следует рассчитать количество поворотов контура, коленей, фитингов и муфт.

После закупки оборудования, нарезки магистралей нужной длины приступают к пайке элементов при помощи специального аппарата. Для различного диаметра полимеров существуют определённые насадки, которые позволяют быстро состыковывать различные части.

Лучше использовать для монтажных работ профессиональное оборудование и избегать кустарных способов соединения полимеров. Это позволит избежать дефектов при сборке контура и возможного протекания стыков.

Как выбрать правильный диаметр сточной трубы

Ещё на этапе первоначальной проектной документации должны быть
согласованы размеры
канализационных труб в будущем здании. В 90% случаев для проведения
сточной системы в санузле применяются детали, диаметр которых начинается со 100
мм. Для установки системы в ванной комнате, либо на кухне достаточно будет
воспользоваться трубопроводом в 50 мм. Разница в приведённых значениях выбрана
неспроста. Она обуславливается сразу несколькими факторами:

1. Унитаз — сантехнический прибор, особенностью которого является прохождение за короткий временной отрезок значительного объёма воды (при нажатии на кнопку смыва). При этом вода может содержать твёрдые частицы, справится с которыми элементам сточной конструкции с меньшими размерами окружности, нежели приведённые выше, будет проблематично. Появляется высокая вероятность засоров.
2. Даже не глядя на то обстоятельство, что при спуске воды с ванны её объём ничуть не меньше объёма вод из унитаза, диаметр канализационной трубы будет меньшим благодаря простому правилу гидравлики — проходимость системы должна быть равна тому значению, обеспечиваемому в месте с наиболее узким параметром окружности. Это значение выпуска в ванной комнате значительно меньше, чем в туалете. Поэтому монтировать детали с большим диаметром нецелесообразно.

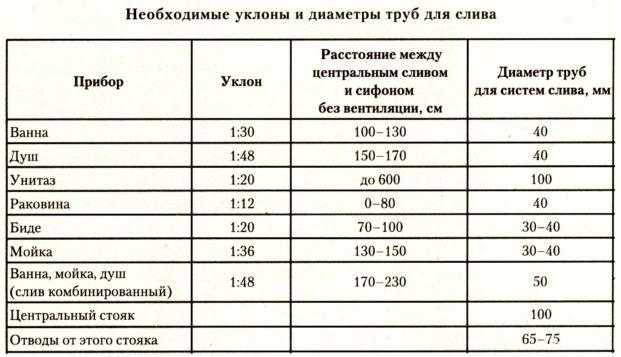

Необходимые уклоны труб (Пример — 1:30. Где 1 погонный метр на 30мм уклона)
