Забивные сваи

Схема монтажа

Порядок действий:

• Подготовительные работы. Производится перебазирование техники, подвоз и складирование свай. Выполняется очистка и планировка участка, разметка свайного поля.
• Производится забивка пробных свай. Это необходимо для определения условий и параметров опор на практике. Для частного домостроения этот пункт нередко пропускают, хотя он очень важен и позволяет избежать ошибок.
• Производится погружение свай.

Существует несколько схем забивки, обусловленных необходимостью подхода техники к точке установки.

Неграмотное распределение может стать причиной невозможности установки каких-либо опор из-за помехи, созданной уже погруженными стволами.

Используются следующие схемы:

• Последовательная.
• Секционная.
• Спиральная.

Выбор наиболее подходящей схемы производится специалистами-сваебойщиками, которые имеют достаточный опыт в таких делах.

Завершающим этапом является создание ростверка. По окончании забивки и выдержки сваи, которая длится до 20 дней, производится обрезка стволов специальным инструментом.

Он удаляет бетон, оставляя в целости арматуру. Ее соединяют с армпоясом ростверка, который отливают в специально созданной опалубке.

Производится весь комплекс работ — создание опалубки, гидроизоляция, установка арматурного каркаса и заливка бетона. Используются только прочные марки, от М200 и выше. Опалубку снимают через 10 дней после заливки, выдержка всего длится 28 дней.

После выдержки материала для набора конструкционной прочности производится гидроизоляция видимой части фундамента, затем можно продолжать строительство.

Плюсы и минусы

Положительные качества:

• продолжительная эксплуатация: опоры из железобетона служат на протяжении 1 века без необходимости выполнения ремонта, если изделия правильно выбраны с учетом уровня нагрузок, типа грунтов, и установлены в соответствии с правилами, период службы ЖБИ увеличивается до 120-150 лет;
• существенная прочность: 1 опора из железобетона может выдерживать вес до 60 т на протяжении длительного периода;
• широкие возможности: с помощью свай ЖБИ обустраивают фундамент на грунтах любых типов, т. к. опоры опускаются на существенную глубину, достигают прочных слоев почвы;
• сваи используются в местности со сложным рельефом, строительство фундамента при этом выполняется благодаря крупным габаритам ЖБИ.

Недостатков у свай немного. Отмечают большой вес, по этой причине усложняется транспортировка до места, где возводится объект. Монтаж самостоятельно выполнить тоже сложно, но причина этого — не только существенная масса ЖБИ. Такие изделия требуют применения специального оборудования для заглубления в почву.

Забивка железобетонных свай выполняется с помощниками. Самостоятельно удерживать, выравнивать, забивать опоры не получится.

Виды свай и свайных фундаментов

Классификация ведется по видам, смотри раздел 6 СП 50-102-2003. В нем расписаны устройство свайного фундамента, его проектирование, а также виды свайных фундаментов.

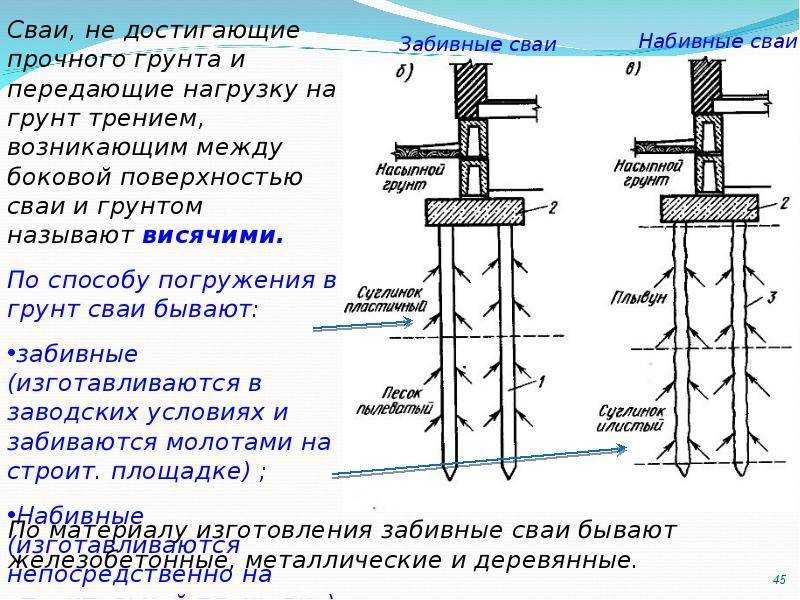

По способу погружения они бывают:

1. Забивные или вдавливаемые. Готовые погружают прямо в грунт или в лидерные (предварительно подготовленные) скважины.

   По материалу – бетонные, железобетонные, стальные, деревянные.

   По армированию:

   с ненапрягаемой арматурой, установленной продольно и поперечными дистанцирующими отрезками арматуры;

   с предварительно напрягаемой продольной прутковой или канатной арматурой с поперечной арматурой или без нее.

   По конфигурации сечения:

   поперечного – прямоугольные, квадратные, круглые, двутавровые и тавровые, круглые или квадратные с круглой полостью.

   продольного – цилиндрические, призматические и с боковыми наклонными гранями – трапецеидальными, ромбовидными, пирамидальными;

   по конструкции – цельные и составные;

   по виду нижнего конца – с плоским концом, с заостренным, с объемным уширенным – булавовидным, полые с открытым или закрытым окончанием и с камуфлетными пятами – со взрывными полостями.

2. Железобетонные сваи-оболочки, погружаемые с полной или частичной выемкой грунта и не заполняемые бетоном. Могут быть и бетонируемые.
3. Набивные бетонные и железобетонные. Грунт отжимается в стороны, свая бетонируется.
4. Буровые бетонные и железобетонные. В пробуренную скважину:

   на растворе устанавливают готовые элементы;

   заливают бетон;

   устанавливают армирующий каркас и заливают бетон.

5. Винтовые. Стальная труба с винтом на конце.
6. Буровинтовые. Железобетонное изделие с винтом на конце вкручивается в грунт.

Его виды

Существует несколько разновидностей забивных свай:

Железобетонные

Наиболее распространенный вид опор, которые выпускаются специально и имеют высокие эксплуатационные показатели.

Благодаря напряженной продольной арматуре они способны выдерживать значительные боковые воздействия, а вертикальные нагрузки, доступные для опор без нарушения работоспособности, составляют 40-50 т на единицу.

Изготавливаются из влагоустойчивого и морозостойкого бетона со специальными добавками.

Стальные

В отличие от всех других вариантов, стальные забивные сваи специально не выпускаются.

В качестве опор используют различные виды металлопроката — швеллер, двутавр, рельс и т.п.

Металлические сваи более гибко реагируют на боковые воздействия, что позволяет использовать их в специфических условиях — на склонах, плывунах и т.п. Срок службы стальных свай ограничен из-за неизбежной коррозии, возникающей вследствие электрохимического воздействия грунта.

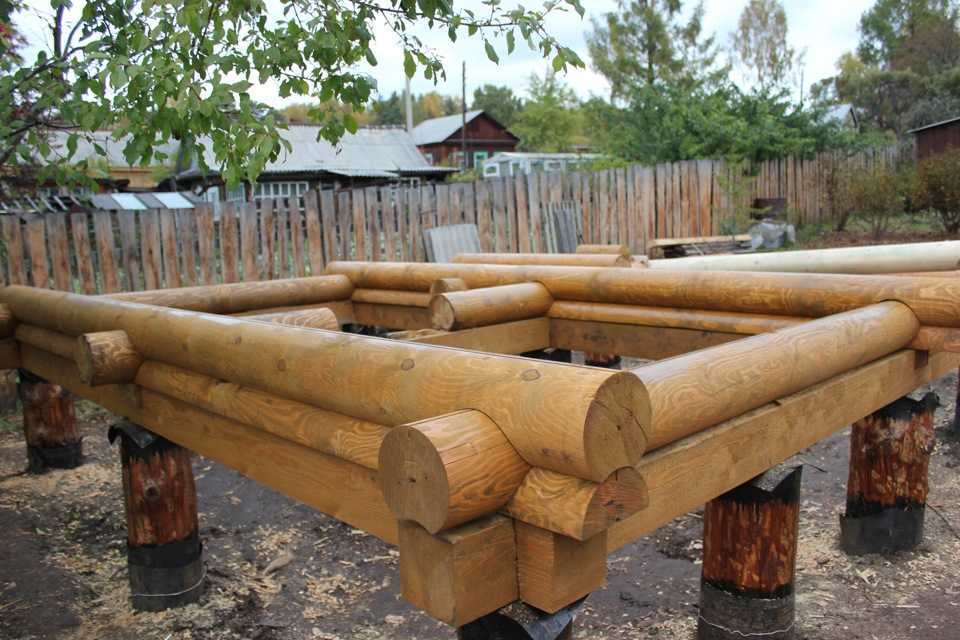

Деревянные

Самый старый вид свай, постепенно вытесняемый более прочными и устойчивыми к нагрузкам видами.

В современном строительстве используются только для создания легких и вспомогательных построек — каркасных или деревянных.

Особенности древесины не позволяют рассчитывать на длительный срок службы, поэтому предпочтение пользователей все чаще отдается другим, более современным и надежным вариантам.

Для частного домостроения наиболее распространены железобетонные сваи. Они обладают наиболее удачным набором качеств, прочностью, устойчивостью к влаге и перепадам температур.

Существует достаточно удобный ряд типоразмеров и длин, позволяющий выбрать самый подходящий вариант для своих условий.

Забивные сваи

Железобетонные

Эти изделия изготавливают на заводах ЖБИ. Они могут отличаться несущей способностью и размерами.Как можно увидеть на фото, монтаж осуществляется при помощи специального оборудования – копров.

Железобетонные забивные сваи (ненапряженные и предварительно напряженные) особенно широко используются в строительстве. Их классифицируют по длине,форме поперечного сечения, конструкции нижнего конца и весу.

Чаще всего применяются в строительстве квадратные и прямоугольные монолитные изделия, квадратные с круглой полостью, круглые полые и сваи-оболочки. Их длина может достигать 28 м. На видео в этой статье можно наблюдать процесс забивания таких свай.

Деревянные

Что касается деревянных свай, то их чаще всего изготовляют из сосновых бревен и используют при возведении фундаментов для временных строений и нетяжелых сооружений.При забивании их в плотные грунты,на острую часть надевают наконечник (башмак), а на верхнюю часть – кольцо, что защищает головку сваи от разрушения при ударе молота.

Стальные

Стальные забивные изделия производят из труб с закрытым конусом или прокатных профилей, и их длина может достигать 30 м. После погружения, трубу заполняют бетоном. Обычно их используют при устройстве фундамента глубокого заложения, таких как мостовые опоры.

Монолитная плита

Монолитный фундамент славится тем, что его можно возводить в самых сложных геологических условиях. Чаще всего плита используется как раз-таки там, где грунт имеет недостаточную стабильную устойчивость — в том числе и склонность к морозному пучению. Несущая способность такого основания позволяет возводить на нем постройки разной тяжести — от каркасных строений до кирпичных коттеджей в несколько этажей.

Плюсы монолитного фундамента

Помимо отличных несущих характеристик данный тип фундамента обладает главным для строительства в условиях пучинистого грунта преимуществом — устойчивостью к движению грунта.

Устойчивость к движению грунта должна проявляться у надежного основания не только в период промерзания почвы, но и в момент ее оттаивания. Уменьшение объема почвы — это, как правило, процесс, протекающий неравномерно и, как следствие, способствующий возникновению перекосов конструкции.

Непреложное правило строительства в таких условиях — залегание фундамента в почве всегда должно быть ниже уровня ее промерзания зимой. Благодаря этому силы пучения будут оказывать воздействие по касательной — незначительный выталкивающий эффект никак не скажется на прочности бетонно-арматурной конструкции основания.

1. Хорошие несущие характеристики — качественному плитному фундаменту не страшны локальные деформации. Это гарантирует целостность стен дома по всему периметру.
2. При возведении плитного фундамента возможна организация цокольного этажа или подвального помещения.

Минусы монолитного фундамента

1. Главный минус — монолитная плита при любых раскладах окажется дороже ленточного аналога и свайного варианта. Так как для монтажа потребуется значительное количество бетона и арматуры, а также использование крупногабаритной строительной техники, цена возрастет в среднем на 30% по сравнению с вышеперечисленными типами оснований.
2. Реализация варианта монолитной плиты возможна только на идеально ровном участке — подготовительные работы по выравниванию рельефа потребуют дополнительных временных и финансовых затрат.

Особенности

Железобетонные забивные сваи отличаются по массе. Значение данного параметра варьируется в зависимости от плотности раствора, что определяется типом объекта. Длина изменяется в пределах от 3 до 12 м. Для плотных грунтов выбирают малогабаритные изделия. Забивные ЖБ сваи существенной длины подходят для подвижных и различных типов сложных грунтов. Это позволяет выйти на прочные слои почвы.

Применяются ЖБИ, когда планируется возводить фундамент по технологии забивания опор. Они используются в качестве главной меры по упрочнению объекта. В данном случае возводится свайное основание. Распространен комбинированный вариант, при этом опоры объединяются ленточным фундаментом, ростверком.

Еще одна функция ЖБИ данного вида — укрепление котлована или старого основания. Опоры устанавливают рядом с имеющейся конструкцией или стенкой котлована.

Площадь и конфигурация сечения отличаются. Размеры таких изделий зависят от назначения объекта, глубины погружения — данные факторы определяют уровень воспринимаемой опорами нагрузки. Достаточная длина ЖБИ рассчитывается с учетом способа соединения объекта и фундамента: монолитная плита или монтаж чернового основания непосредственно на сваях. Последний из вариантов используется при строительстве малогабаритных легковесных конструкций, например, деревянных домов.

Вопросы-ответы

В обязательном порядке опоры устанавливают на каждом углу по внешнему периметру, на местах пересечения внутренних стен, наружной и внутренней стен. Расстояние между опорами не должно превышать 3 м.

Буронабивные опоры – частный случай набивных ЖБИ. Скважины для них изготавливаются способом бурения. Но в общем случае для набивных ЖБИ скважины могут изготавливаться с помощью взрывных работ, ударной и других технологий.

Самостоятельно устанавливать свайный фундамент можно только под легкие строения хозяйственного назначения. При строительстве жилых зданий для проектирования и монтажа фундамента необходимо обращаться к услугам профессионалов.

В условиях сложных подмосковных грунтов, все чаще под дома сооружают фундамент свайного типа, при котором нагрузка происходит от здания на основание. В сравнении с ленточным и монолитным фундаментами, этот вид занимает меньше места и незаменим на мягких неустойчивых почвах. В загородном строительстве различают забивные и буронабивные сваи. Выбор между ними зависит от типа почвы, материала будущего объекта и физико-механических свойствах свай. Наши эксперты подробно расскажут о каждом типе и помогут определиться какой из них подойдет под ваше строение.

Расчет

Корректная калькуляция забивных жб свай для фундамента дает возможность сделать основание вашего строения устойчивым

Кроме правильного расчета количества жб свай, необходимо обратить внимание на глубину их установки, которая может иметь амплитуду от трех до десяти метров, а величина сечения должна составлять от 150 до 250 мм

Для расчета основных показателей основания необходимо принять во внимание следующие факторы:

• Вид грунта. Лучше всего обеспечить проведение геологического исследования, но возможно почерпнуть необходимую информацию из справочника.
• Вес постройки. Его можно расчитать, учитывая количество материалов, используемых для строительства. Следует отдельно скалькулировать вес покрытия, перекрытий, бетонного ростверка и материалов для декора. К полученному результату следует приплюсовать вес обстановки внутри помещения (приблизительно 7-10 т).

Эту операцию следует проводить, не забывая о запасе прочности. В связи с этим полученную цифру нужно увеличить на треть. Допустим, строение весит 180 тонн. Длина ж/б сваи составляет 4 метра. Такая свая способна выдерживать в среднем нагрузку в 20 тонн (для суглинистых грунтов); из чего следует, что 9 свай обладают способностью надежно и пропорционально разделить полную нагрузку сооружения.

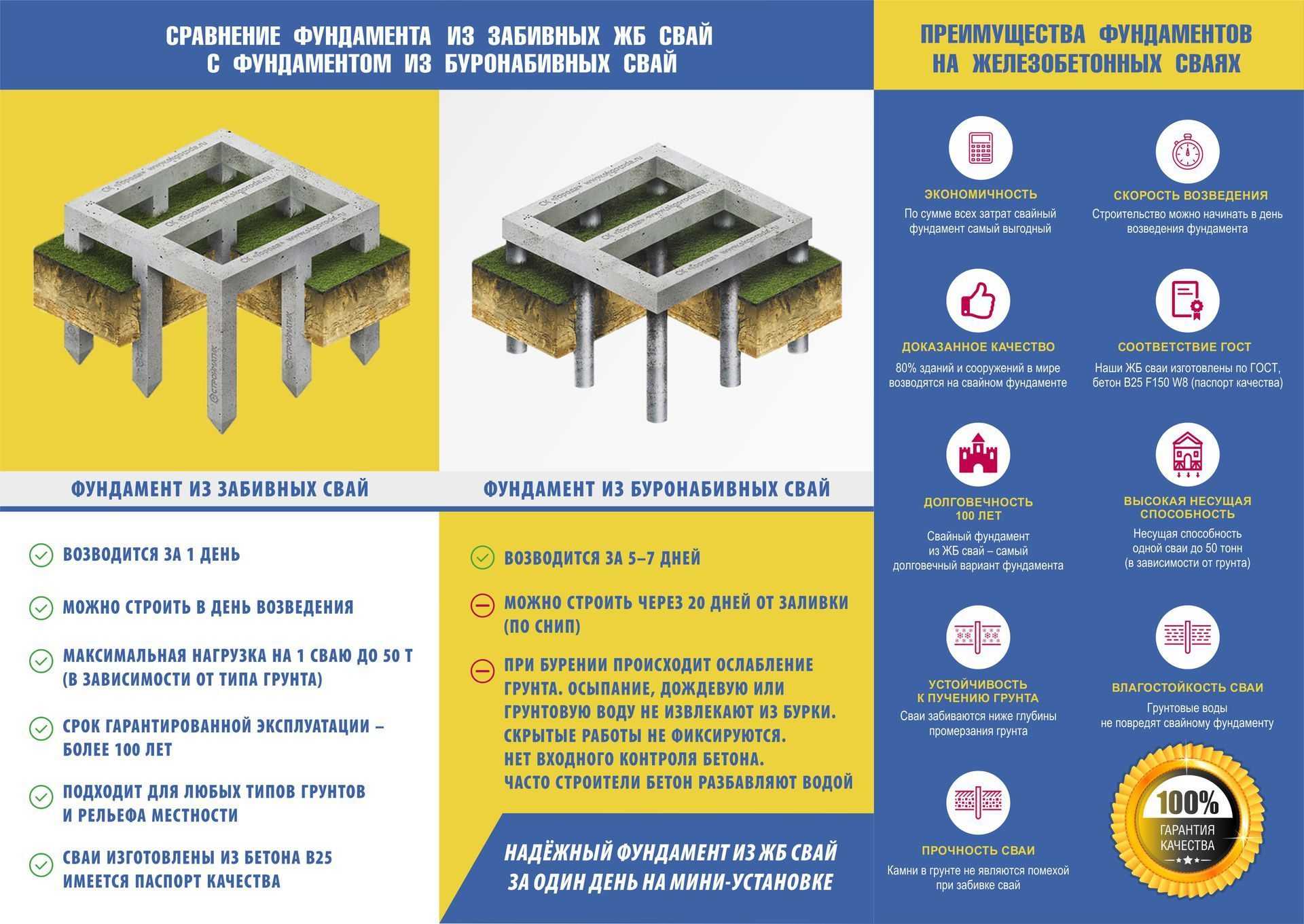

Буронабивные сваи

В виды свай для фундамента также входят конструкции, изготавливаемые непосредственно на стройплощадке.

Буронабивную опору изготавливают следующим образом.

1. В грунте делается скважина на глубину сваи. Для этого грунт бурят или пробивают. При первом способе стенки грунта можно укреплять обсадными трубами или глинистым раствором. При достижении нижней отметки пространство под основание расширяют специальным устройством, смонтированным на буровой штанге.
2. Внутрь скважины вставляется труба из рубероида и опалубка из четырех прутов арматуры с горизонтальными перевязками.
3. Внутреннее пространство заполняют бетонным раствором с уплотнением вибратором.

Размеры разных типов свай

В соответствием с положениями ГОСТ №19805, цельные опоры квадратного сечения (С) выпускаются в следующих типоразмерах:

Сечение, см	Длина, м
20*20	3-6
25*25	4-6
30*30	3-12
35*35	4-16
40*40	4-18

Тело сваи изготавливается из бетона, соответствующего классу В20 по прочности на сжатие, марки F150 по морозостойкости и классу гидрофобности W8. В зависимости от типа армирования конструкции могут иметь пространственный либо продольный каркас из стержней арматуры А2 и А3 диаметром 11-16 мм.

Стальными сетками дополнительно укрепляется торцевая часть опоры, принимающая на себя удары дизель-молота в процессе забивки. Острие сваи усиливается обоймой из листового металла либо наваренным на каркас конусом из арматуры.

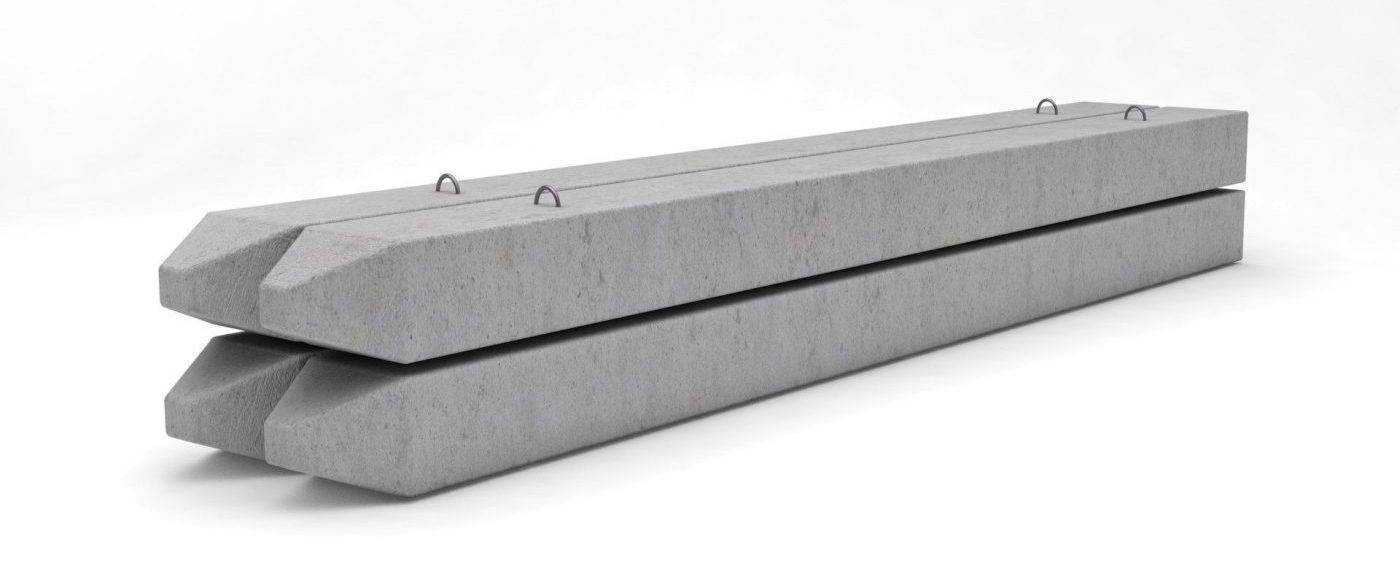

Рис. 1.2: Цельные квадратные сваи

Квадратные сваи с круглой полостью марки СП поставляются в двух типоразмерах:

Сечение, см	Длина м
30*30	3-12
40*40	3-12

Конструкции производятся из тяжелых бетонов марки М200 и М300. В сваях из бетона М200 минимальная толщина стенки составляет 60 мм, в свая из бетона М300 — 40 мм. Никакого функционального назначения внутренняя полость не несет, ее задача — удешевить стоимость железобетонной опоры посредством снижения расходных материалов при ее изготовлении. Сваи марки СП имеют ограничение в применении — они не могут использоваться в регионах с повышенным риском сейсмической активности.

Рис. 1.3: Сваи круглого сечения

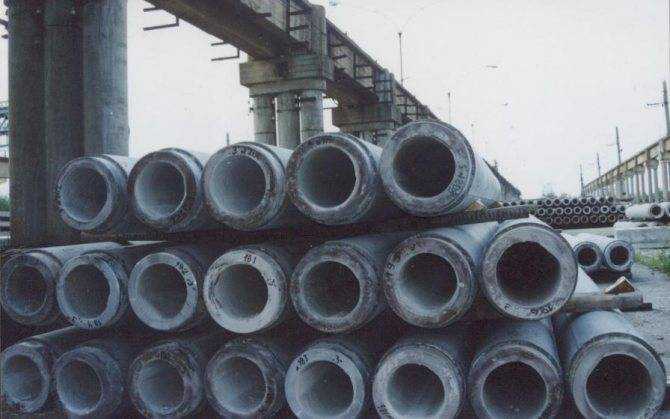

Сваи типа СК — круглые полые конструкции, производятся в следующей размерной сетке:

Диаметр, см	Длина, м
40	4-18
50	4-18
60	4-18
80	4-20

Тело круглых свай выполняется из бетона марки М300. Для армирования используется пространственный каркас, состоящий из продольных стержней арматуры класса А1-А3, соединенных спиралью из стальной проволоки В1 диаметром 5 мм. Такие сваи могут производится в двух исполнениях — с закрытым и открытым нижним торцом, в последнем случае при забивке внутренняя полость сваи заполняется грунтом, что придает ей дополнительную устойчивостью.

Рис. 1.4: Сваи-оболочки

Сваи-оболочки (СО) являются разновидностью круглых свай. Оболочками именуются все полые конструкции круглого сечения, диаметр которых превышает 80 см. На сегодняшний день производится 3 типоразмера свай СО:

Диаметр, см	Длина, м
100	4-12
120	4-12
160	4-12

Сваи-оболочки всегда изготавливаются с открытым нижним торцом. Толщина стенок оболочек в конструкциях диаметром 100 и 120 см. составляет 10 см, в опорах диаметром 160 см — 13 см. Также существует класс усиленных свай-оболочек, изготавливаемых из бетона М300 и имеющих толщину стенки 20 см. Длина таких конструкций может доходить до 20 м.

Рис. 1.5: Составные сваи со сварной пластиной

В составной конфигурации производятся три вида свай — квадратного сечения, круглого и сваи-оболочки. Рассмотрим их типоразмеры:

Тип сваи, сечение/диаметр (см)	Длина, м
С 30*30	14-24
С 35*35 и 40*40	14-28
СК 40, 50, 60	12-36
СК 80	12-24
СО 120	12-24
СО 160	8-24
СО 300	12

Существует множество способов соединения составных секций, наиболее распространенный из которых — стыковка посредством сварной пластины. При погружении составных свай первостепенно забивается первая секция, после чего копр поднимает и устанавливает на нее 2-ю секцию, сварщик обрабатывает пластины и выполняется забивка опоры на требуемую глубину.

Забивка свай

Технологический процесс установки фундамента из забивных свай точно соответствует слову забивка. Погружение свай в землю происходит за счет приложения периодической ударной вертикальной нагрузки, в особых случаях наклонной. Приспособление для погружения называется дизельным или гидравлическим молом, который в свою очередь смонтирован на базе самоходной технике. Лучше всего, ознакомиться с процессом погружения железобетонной сваи гидромолотом на примере видео:

https://youtube.com/watch?v=6g3cVJyi_-A

Для забивки свай размерами в длину до 12 метров и диаметром до 600 мм используются многофункциональные машины способные зацепить, поднять и завести сваю в молот. К примеру, машины отечественного производства на базе КАМАЗа такая, как УГМК-12 или УРАЛа – БМ-811.

Для коттеджного строительства с применением свайного забивного фундамента придуманы легкие универсальные машины, которые существенно упрощают и удешевляют процесс монтажа, как на видео:

В итоге: у нас появляются веские причины остановить свой выбор на забивных сваях, которые позволят нам воспользоваться их неоспоримыми преимуществами, такими как:

1. Большая несущая способность;
2. Возможность устройства на любых видах грунта;
3. Возможность возведения на значительной удалённости от баз и коммуникаций;
4. Возможность монтажа в любое время года, при любых погодных условиях,
5. Сравнительно невысокая удельная стоимость работ.

Незначительные расходы, быстрота возведения и абсолютная универсальность забивных свай делают их незаменимой конструкцией фундаментов в современном строительстве.

Забивные железобетонные сваи

Стандартные забивные железобетонные сваи изготавливаются на заводах и поставляются на объекты строительства в готовом виде. Они нормируются по конструкции, сечению, длине, армированию, марке применяемого бетона.

Классифицируются по способу армирования:

• сваи с ненапрягаемой продольной арматурой с поперечным армированием,
• с предварительно напряженной продольной арматурой, с поперечным армированием и без него.

• цельные,
• составные (из отдельных секций)

По геометрии пяты:

• заострённые (с остриём),
• тупые (без острия).

Отдельные секции составных свай соединяются с помощью специального сочленения «стакан» и фиксируются болтовым соединением или сваркой непосредственно после забивки первой нижней секции, после чего происходит добивка уже на полную длину.

Условная разновидность бурозабивные сваи — это цельные или составные, полые или сплошные, квадратного или круглого сечения сваи, погружаемые в предварительно пробуренные лидерные скважины.

Забивные сваи выпускаются в соответствии с ГОСТ 19804-2012 «Сваи железобетонные заводского изготовления» и подразделяются на следующие основные типы:

С — квадратного сплошного сечения, цельные и составные, с поперечным армированием (серия 1.011.1-10);

СП — квадратного сечения с круглой полостью, без острия, цельные, из-за уменьшенного расхода бетона при изготовлении более доступные по стоимости, толщина стенок от 40 до 65 мм в зависимости от марки применяемого бетона (не менее М200), армирование напрягаемое или ненапрягаемое (ГОСТ 19804.3);

СК — полые круглого сечения диаметром 400-800 мм, без острия, цельные и составные, с ненапрягаемой арматурой (серия 3.501.1);

СО — сваи-оболочки диаметром 1000-3000 мм, цельные и составные, с ненапрягаемой арматурой (серия 3.501.1);

1СД — сваи-колонны квадратного сплошного сечения, без острия, двухконсольные, расположенные по крайним осям здания (ГОСТ 19804.7-83);

2СД — то же, расположенные по средним осям здания;

СЦ — квадратного сплошного сечения, цельные, без поперечного армирования ствола, с напрягаемой арматурой в центре сваи (ГОСТ 19804.4).

Номенклатура забивных железобетонных свай продиктована разнообразием областей применения в зависимости от конструкций надфундаментной части сооружений и грунтовых условий стройплощадки. Готовые забивные железобетонные сваи обладают рядом существенных преимуществ по сравнению с другими видами: дешевизна, низкая себестоимость погружения, простое и недорогое в эксплуатации оборудование, и низкие требования к квалификации персонала. Львиная доля свайных фундаментов выполняется как раз с их использованием.

Исходя из принципа минимизации издержек предпочтение отдаётся тем видам свай, которые при соблюдении всех расчётных параметров, соответствуют требованиям бюджета строительства. Местные условия строительной площадки могут также оказывать влияние на выбор опор для устройства фундамента. Свайный фундамент завершается ростверком или фундаментной плитой.

Забивка свай

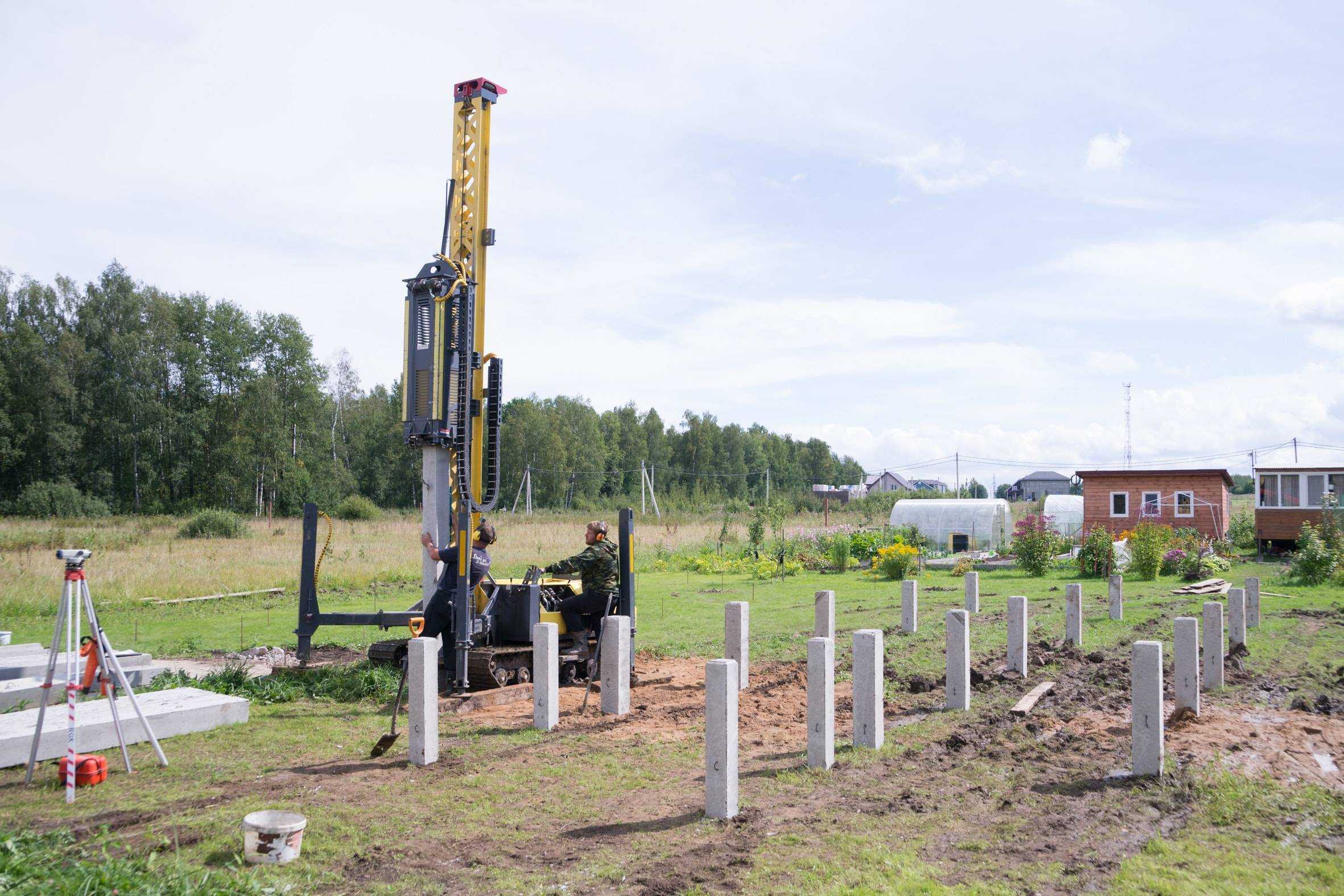

Забивка ж/б свай копровой установкой с дизель-молотом

Классическая схема предусматривает забивку вертикально установленной сваи путём нанесения ударов молотом по её оголовку до проектного отказа или достижения проектной глубины. Машина для забивки свай (копровая установка, сваебой) представляет собой молот, на базовой машине. В качестве базовой машины выступают кран на гусеничном ходу, бульдозер или автомобиль повышенной проходимости.

Самый распространённый, простой в эксплуатации и относительно недорогой молот — это копровый дизель-молот, размещаемый на мачте базовой машины в качестве навесного оборудования. Сила удара у него не регулируется в процессе работы. А вот гидравлический молот обладает более гибкими характеристиками, способен тонко регулировать силу удара в процессе работы.

Копровая установка с гидравлическим молотом

Для условий плотной городской застройки критичным становиться требование соблюдения безопасности свайных работ для оснований близлежащих зданий, а также уровня шума. Для забивных свай соблюдения этого требования добиваются применением альтернативных забивке безударных методов погружения свай: вибропогружения и вдавливания. По стоимости вибропогружение дороже примерно в 2 раза, а вдавливание — в 2,5 раза.

Вдавливание свай в Москве в условиях зимы

Для погружения методом вдавливания применяются более дешёвые сваи без усиленного армирования, так как нет необходимости защищать оголовок колонны от ударов молотом сваебоя. Кроме того, издержки снижены за счёт уменьшения точек погружения, вследствие значительного снижения отбраковки свайных элементов.

Классификация элементов конструкции и технология возведения

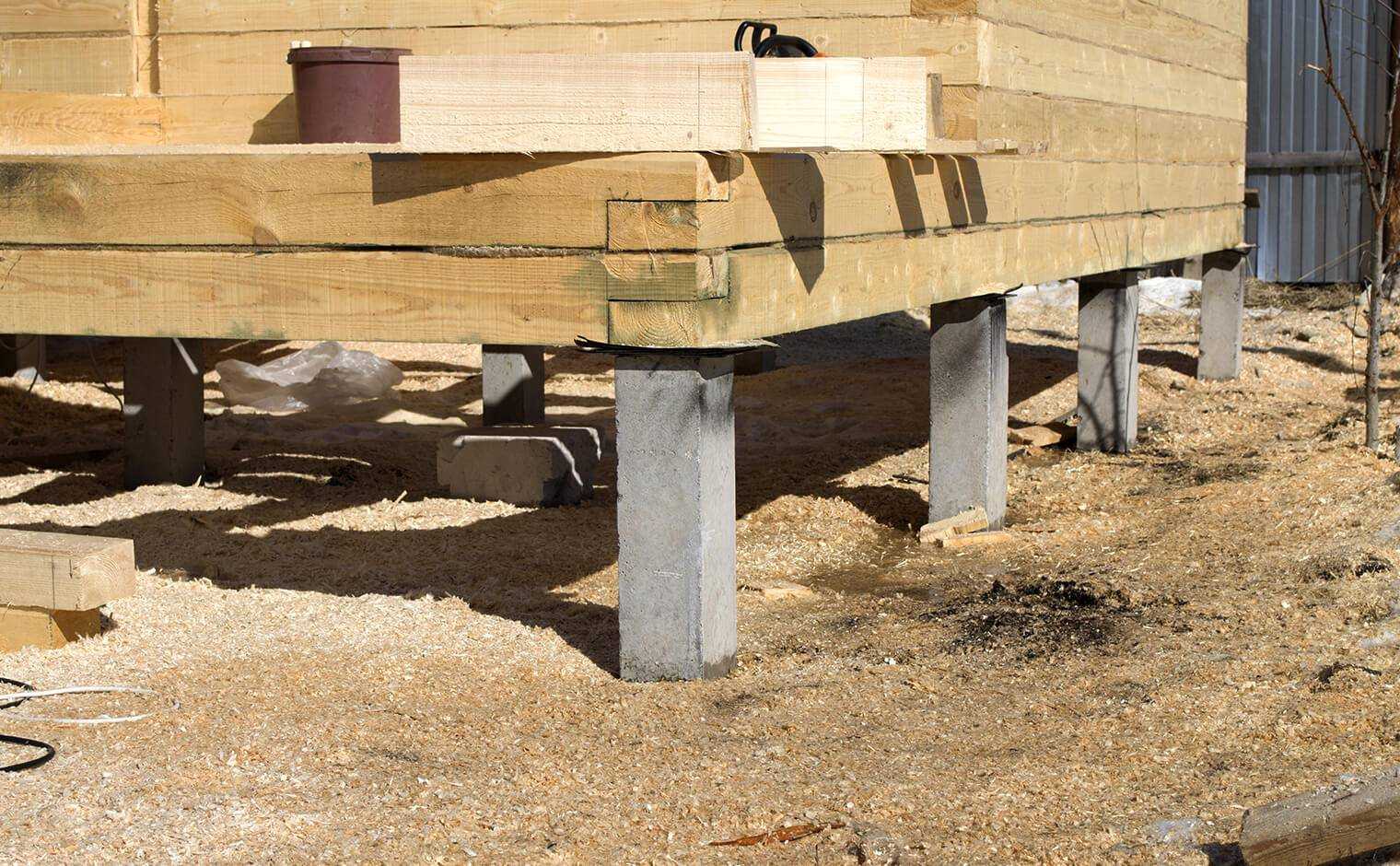

Типичный свайно-ростверковый фундамент.

Сваи — виды и особенности

По материалу изготовления различают железобетонные, деревянные и металлические сваи:

Деревянные используют в основном под постройку зданий из того же материала, часто это хозяйственные постройки, беседки, бани. Для возведения жилых помещений обычно обустраиваются более долговечные фундаменты. Установка может производится как одиночно, так и группами по 3-4 столба в связке для повышения прочности и несущей способности.

Металлические сваи могут быть забивными или винтовыми, но чаще встречается второй вариант. Винтовой свайный столб представляет собой металлическую трубу, погружной конец которой выполнен в виде конуса с винтовой лопастью для завинчивания. Конусовидный наконечник может быть литым или приварным. Литые сваи более надежны и долговечны, так как у них нет сварного шва, прочность которого снижена. Стальное изделие обязательно проходит процесс обработки антикоррозийным покрытием, а в процессе монтажа полость трубы заливают бетоном. Срок службы такого фундамента может достигать до 400 лет.

Железобетонные сваи изготавливают из армированного бетона, на предприятии (забивные) либо непосредственно на участке (набивные).

Железобетонные забивные сваи.

По методу установки сваи разделяют на несколько категорий:

1. Забивные. Установка производится при помощи специальной техники – сваебойных машин, вибропогружателей и оборудования, которое производит установку путем вдавливания столба в грунт. При использовании этого типа свайных столбов земляные работы могут не проводиться вообще, либо снимается только дерн.
2. Винтовые. Устанавливаются путем вкручивания, вручную при помощи кабестана, либо, в массовом строительстве, с использованием спецтехники.
3. Буронабивные. Монтаж представляет собой три этапа: бурение скважины, установка осадных труб с арматурой и бетонирование.

Ростверк — классификация и особенности

Один из вариантов ростверкового фундамента.

По материалу изготовления ростверки бывают:

• железобетонными заливными;
• деревянными;
• из готовых ЖБИ-изделий;
• металлическими.

По расположению относительно грунта:

• висячими (обустраиваются на некотором расстоянии от земли) ;
• мелкозаглубленными (погружаются в грунт на небольшую глубину);
• заглубленными (основательно погружаются в землю; выполняют не только связующие функции, но и участвуют в распределении нагрузок на грунт наравне со сваями).

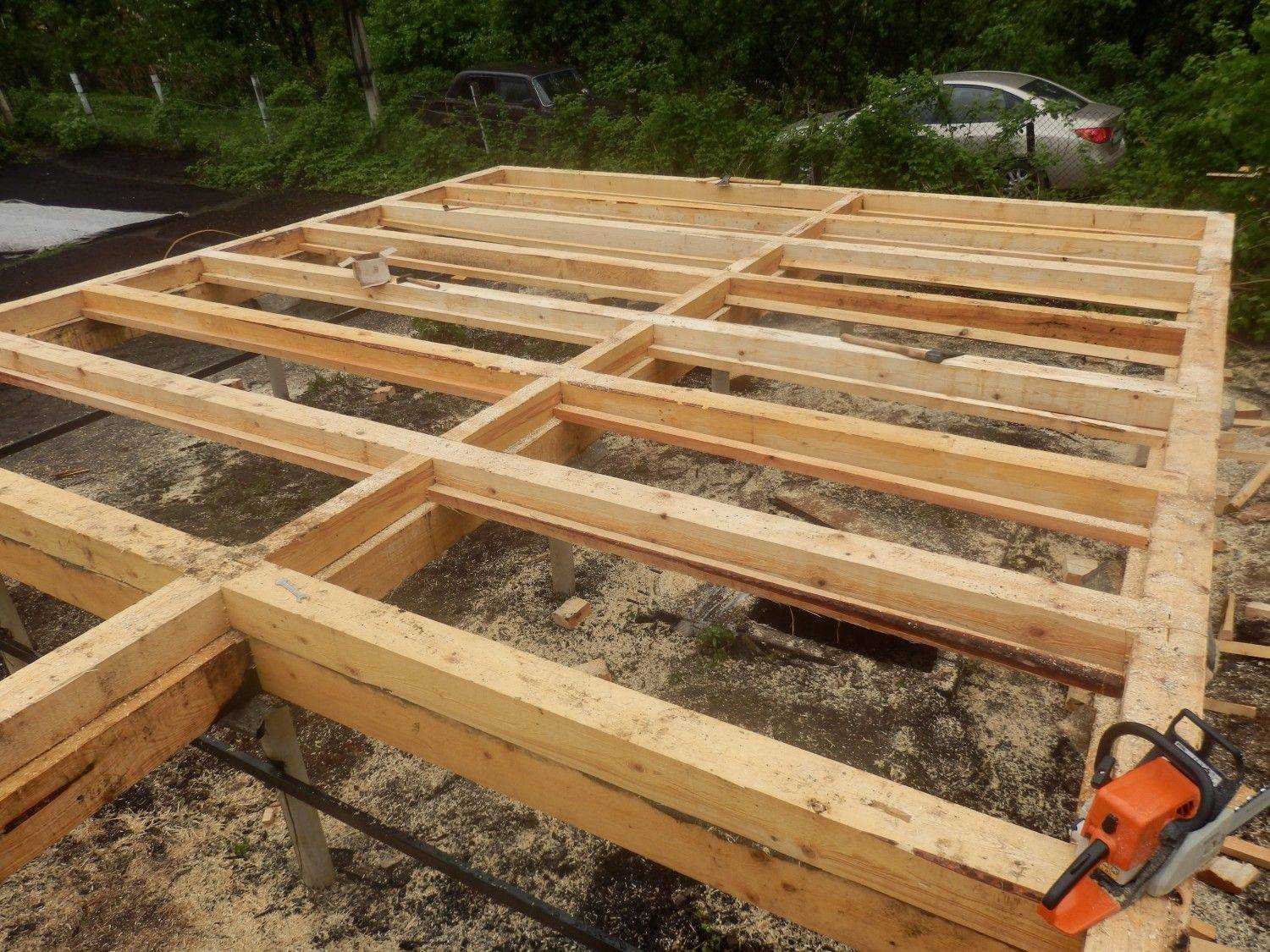

Ростверковый каркас из бруса.

Чаще всего в строительстве используются висячие ростверки. Они приподнимают здание над землей, а монтаж отличается простотой и небольшой стоимостью.

Фундамент с заглубленным ростверком используют редко – по сути, он сам и его обустройство напоминает ленточный тип оснований, только укрепленный свайными столбами. Это значит, что процесс монтажа усложняется – рытье котлована, обустройство дренирующей песчаной подушки и т.д

Перед установкой свай проводятся подготовительные работы.

Этап 1 — Подготовительный

Включает в себя:

• геологические исследования;
• расчет последующих нагрузок и планировку расположения свай;
• составление проекта и необходимых чертежей.

Этап 2 — Подготовка территории

Разметка участка под свайный фундамент.

Включает в себя:

• очистка местности под постройку;
• снятие верхнего слоя почвы (при необходимости);
• разметка территории согласно планировке – отмечаются места расположения внутренних и внешних свай.

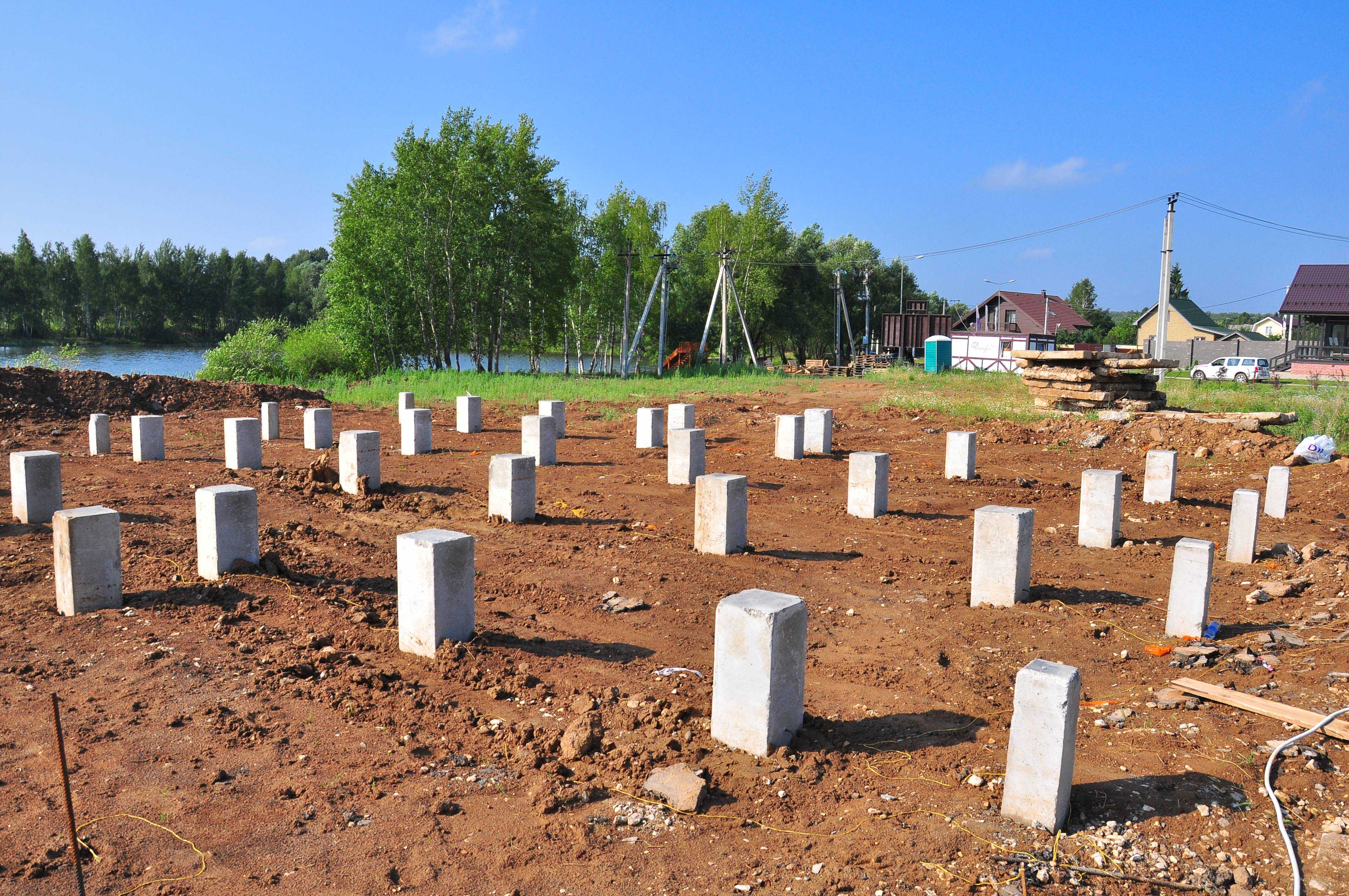

Этап 3 — Монтаж свай

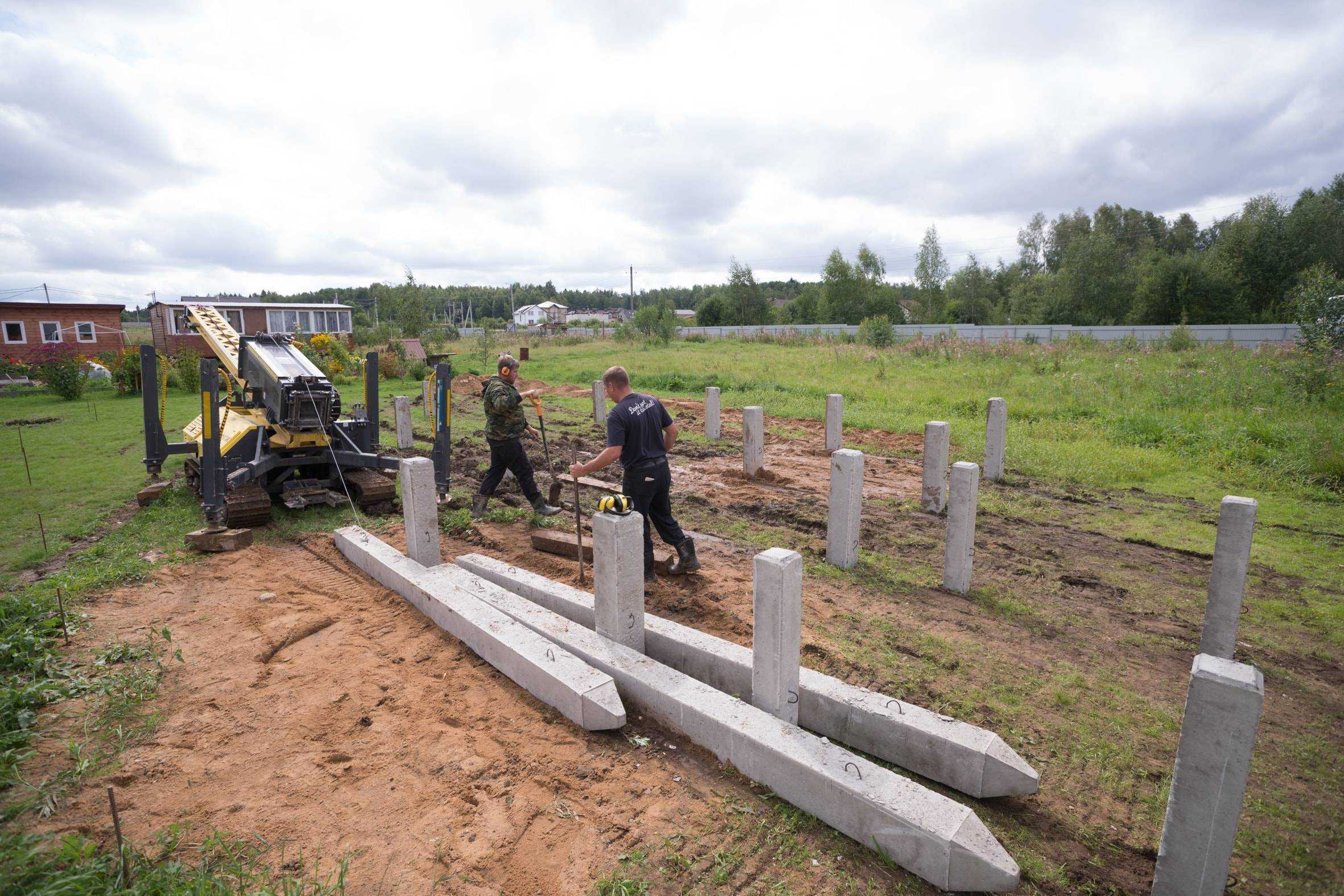

Забивание железобетонной сваи в грунт.

Включает в себя:

-для забивных:

• установка столбов с помощью сваебойной техники;
• выравнивание надземной части столбов путем подрезания до нужного уровня.

-для буронабивных:

• бурение отверстий;
• установка труб и армирование;
• бетонирование.

Особенности забивного фундамента из деревянных свай

Деревянные забивные сваи используются в тех случаях, когда подошва фундамента располагается ниже залегания грунтовых вод.

    Деревянные забивные сваи.Обратите внимание! Для изготовления свайных столбов используются смолистые и устойчивые к гниению породы деревьев – сосна, дуб, ель, пижма, кедр и т.д. Деревянные сваи чаще всего имеют ширину сечения от 25 до 30 см, а погружение в почву может достигать 12 метров. Конец, который погружается в почву, обязательно должен быть заострен

Если фундамент возводится на плотной почве, на заостренный конец надевается колпачок из стали. Наземная часть столба оформляется под наголовник или стальной бугель

Конец, который погружается в почву, обязательно должен быть заострен. Если фундамент возводится на плотной почве, на заостренный конец надевается колпачок из стали. Наземная часть столба оформляется под наголовник или стальной бугель

Деревянные сваи чаще всего имеют ширину сечения от 25 до 30 см, а погружение в почву может достигать 12 метров. Конец, который погружается в почву, обязательно должен быть заострен. Если фундамент возводится на плотной почве, на заостренный конец надевается колпачок из стали. Наземная часть столба оформляется под наголовник или стальной бугель.

Различают три вида забивных деревянных свай:

1. Одиночные (классические деревянные столбы, которые монтируются по одному).
2. Пакетные (свая представляет собой несколько брусьев (обычно 3 или 4 шт.), составленных вместе).
3. Сваи из клееного бруса (Основное достоинство этого вида – возможность изготовить свайный столб любой длины).

Фундамент под баню на лиственничных столбах.Это интересно! Технология изготовления клееного бруса заключает в себе склеивание высушенных и строганных досок. Для работы применяются био- и водостойкие клея, что повышает долговечность и эксплуатационные характеристики изделия.

Заглубление деревянного столба должно проходить на глубину не менее 1,2 метра. Обязательно учитывается уровень промерзания грунта – свая погружается ниже ее как минимум на 0,5 м.

Как правильно выбрать подходящие сваи для фундамента

Правильный выбор свай основывается на следующих факторах:

1. Цене.
2. Скорости монтажа.
3. Надежности и долговечности.

Учитывая все достоинства и недостатки приведенных выше оснований по обустройству, взвесив все «за» и «против», нужно сделать свой оптимальный выбор.

В частном малоэтажном строительстве в последнее время чаще применяют винтовые сваи.

Помимо того, что винтовые сваи идут на обустройство традиционных ростверков, некоторые их виды идут на усиление плитных, а также и ленточных оснований.

Трубчатые конструкции с приваренными или же литыми наконечниками дают возможность осуществлять строительство там, где это сделать весьма затруднительно:

• На болоте.
• На воде.
• На косогоре.

И все это без планировки участка под застройку. Сама суть технологии в том, чтобы сделать минимальной касательную нагрузку на такую опору.

Оптимальная конструкция сваи для строительства малоэтажного:

1. Корпус. Бесшовная труба со стенкой в 4-4,5 миллиметра из стали Ст3. Больший ресурс у конструкции из стали 30ХМА – стенка в данном случае – от 6 до 10 миллиметров.
2. Лопасти. Они приварены к корпусу или же выполнены в виде функционально законченного наконечника – литого или сварного, который также приваривают к корпусу.

Какой бы не была конструкция – она многофункциональна. Выбор же винтовой опоры следует базировать исходя из СНиП – строительных норм и правил (последняя редакция от 2011 г.)

Типы опор:

• Узколопастные. По сути, это аналог того же самореза, то есть, многовитковая опора. Наконечник литой, приварен к корпусу сваркой. Применяется для плотных пород почвы и вечной мерзлоты.
• Широколопастные. Для легких строений.
• Многолопастные. Для лучшего упора. Они предназначены для трехуровневых построек с мансардой.

Большинство индивидуальных застройщиков даже и не подозревают, каков спектр применения этих опор:

1. Бани.
2. Коттеджи.
3. Заборы.
4. Беседки.
5. Теплицы.
6. Рекламные конструкции.
7. Столбы ЛЭП.
8. Временные постройки. Здесь присутствует возможность демонтажа и переноса на другое место.
9. Заборы.
10. Мосты и причалы.

Здесь приведен далеко не полный перечень, где можно использовать винтовые опоры.

Мнение эксперта

Сергей Юрьевич

Строительство домов, пристроек, террас и веранд

Задать вопрос

Окончательный и правильный выбор осуществляется с помощью детальных инструкций СНиП.

Для того чтобы увеличить надежность и долговечность винтовой сваи нужно нанести на нее специальное антикоррозийное покрытие.

Из самых существенных недостатков стоит выделить следующий: необходимость обустройства фальш-цоколя и тщательная изоляция коммуникаций под домом.

Достоинства же явно перевешивают недостатки, и кроме приведенных выше плюсов нужно добавить следующие:

• Быстрая сдача объекта.
• Малый объем земляных работ.
• Пригодность под застройку любого участка земли.
• Ремонтопригодность.
• Всесезонность застройки.

Мнение эксперта

Сергей Юрьевич

Строительство домов, пристроек, террас и веранд

Задать вопрос

Правильное расстояние между опорами при проектировании – залог многолетней эксплуатации такого основания.

Кроме того стоит уделять особое внимание качеству изделий – экономичные технологии не придадут надежности конструкции
