Верстак своими руками в гараж: пошаговая инструкция по сборке

Изготовление столярного стола

При сооружении стола одним из важных критериев является его высота и оснащённость необходимыми устройствами. По чертежам столярного верстака, своими руками изготовленного, можно смастерить подобные столы, только меньшего размера и разных конфигураций.

При создании большого стационарного верстака заранее выбирают место его установки. Там обязательно должны присутствовать несколько розеток на 220 вольт для подключения электрического инструмента.

Итак, для самостоятельного изготовления столярного верстака понадобятся:

циркульная пила и электролобзик;
электрорубанок;
электродрель с набором свёрл по дереву и металлу;
шуруповёрт с отвёртками;
рулетка, угольник, уровень;
набор гаечных головок и ключей.

Кроме перечисленных инструментов нужно заготовить деревянные элементы без гнили, трещин и больших сучков. А именно:

брусья для ножек 10×10 см;
доски толщиной не менее 6 см для столешницы (при необходимости сбивают вместе две по 3 см);
доски и фанеру для полок и ящиков;
доски для каркаса 5 — 6 см толщины и 150 — 180 см длины;
мебельные болты, шайбы, гайки, саморезы.

Чтобы не было ошибок, нужно заранее набросать примерные чертежи верстака и обозначить размеры каждого элемента конструкции.

Пошаговая инструкция по сборке верстака

Перед сборкой все материалы тщательно остругивают и шлифуют с помощью электроинструментов. Все деревянные элементы должны соответствовать заданным размерам. Пошаговая инструкция выглядит следующим образом:

Изготавливают верхнюю раму. Для этого готовят доски нужной длины. Затем их скручивают саморезами в прямоугольную конструкцию. В середине прямоугольника крепят несколько распорных планок для усиления. Ширина всех элементов должна быть одинаковой.
Готовят нижнюю раму. Она имеет такие же размеры, как и верхняя. Все её части хорошо скрепляют с помощью длинных и толстых саморезов.
Мощные опорные ножки мастерят из брусьев 10×10 см. Их остругивают, снимают угловую фаску и шлифуют. Затем пилят длиной 80 — 82 см. Их нужно 4 штуки. Монтируют опоры с помощью болтовых соединений к верхней и нижней раме. Расстояние от пола до кромки нижней рамы делают около 15 — 20 см.
На собранный каркас собирают столешницу, состоящую из досок толщиной 60 — 70 мм. Кромки этих досок должны быть хорошо подогнаны друг к другу, чтобы не было щелей. Для этого их прогоняют через калибровочный специальный рейсмус, который делает их толщину одинаковой. Края столешницы должны выступать за каркас на 7 — 10 см. После монтажа рабочей поверхности, её хорошо шлифуют и пропитывают горячей олифой.
Устанавливают столярные тиски своими руками непосредственно в тело столешницы. Это не занимает много времени, если они уже есть в готовом виде.
В столешнице создают углубление, что позволяет расположить зажимную губку тисков в одной плоскости с ней. Тиски крепят с помощью болтов и гаек, места под которые обязательно фрезеруют. Это необходимо для затапливания головок и шайб болтовых соединений.
В другом конце верстака иногда устанавливают обычные слесарные небольшие тиски. Кроме всего этого, в столешнице высверливают несколько отверстий для закрепления круглых заготовок. А также предусматривают деревянные упоры, с помощью которых удерживают детали при обработке.
Подверстачное пространство заполняют ящиками или полками для хранения инструмента и мелких заготовок. Их делают самостоятельно или берут готовые от ненужных комодов и письменных столов. Для таких ящиков изготавливают специальные модули, которые имеют направляющие планки и настил.

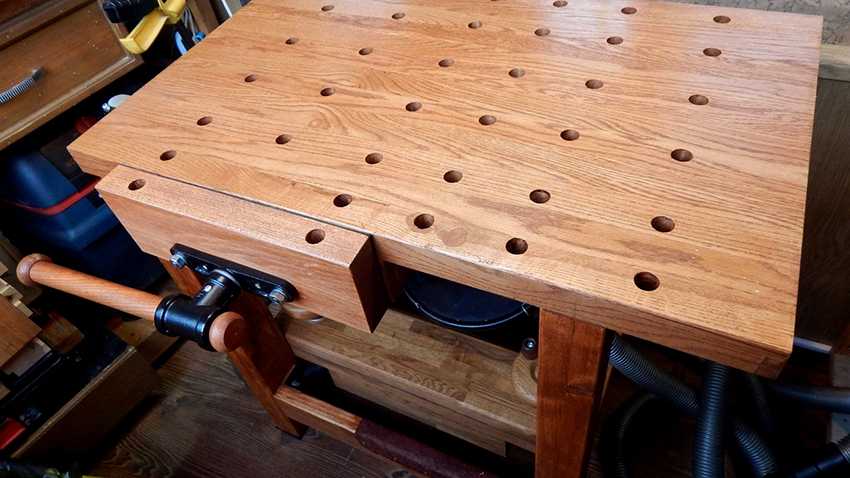

В итоге получается оригинальный столярный верстак, сделанный своими руками и отрегулированный под свой рост. Теперь остаётся установить рядом на стене несколько розеток с напряжением 220 вольт для работы электроинструментом и приступать к изготовлению деревянных изделий.

Этапы работы

Последовательность операций при изготовлении своими руками несложного ящика для слесарных инструментов из фанеры. Днище, стенки и другие детали вырезаются с помощью заранее приготовленного шаблона, контуры которого переносятся на фанерный лист маркером либо специальным карандашом.

Для снятия заусенцев края отверстий шлифуются абразивной бумагой. Затем детали лотка склеиваются и фиксируется при помощи шиповых соединений. Это придаст конструкции прочность.

Изготовленный лоток приклеивается к днищу между деталями, имеющими отверстиями для рукоятки, и дополнительно закрепляется небольшими гвоздями.

При помощи клея собирается днище и боковины в форме прямоугольников, дополнительно увеличить прочность необходимо гвоздями. Затем следует вставить рукоятку и закрепить ее гвоздями либо любым другим способом.

Внутренние соединения усиливаются путем вклеивания брусков прямоугольного либо треугольного сечения на стыках между стенками, боковинами и днищем. Бруски дополнительно закрепляются винтами или гвоздями.

Основные виды верстаков: фото конструкций и тисков разного назначения

Самую простую в изготовлении конструкцию имеет верстак стационарного типа. Для его создания потребуется минимальный набор инструментов и немного терпения. Такие конструкции преимущественно используются для обработки деревянных заготовок большого размера.

Столярные верстаки отличаются размерами и типом конструкции

Более сложное устройство имеют столярные верстаки складного типа. Эти изделия достаточно компактны. Их вес не превышает 30 кг. Такие конструкции считаются мобильными и при желании их можно легко переместить с одного места на другое. В складных верстаках нижняя опорная часть может изготавливаться из металла. Это делается для того, чтобы повысить устойчивость конструкции. Мобильные столы предназначены для работы с небольшими деревянными заготовками.

Столярные верстаки бывают еще и составными. В этом случае все элементы конструкции фиксируются с помощью болтовых соединений. Преимущество такого стола заключается в том, что все его компоненты взаимозаменяемы. С другой стороны, чертежи столярных верстаков составного типа достаточно сложны, как и технология их изготовления. С этой задачей может справиться только опытный мастер.

Тиски для верстака бывают универсальные, специальные, ручные и стуловые

Прежде чем приступить к созданию верстака, нужно подобрать подходящий вариант тисков. При этом обязательно учитывается специфика будущих работ.

Существует несколько разновидностей тисков для столярного верстака:

Статья по теме:

Стуловые – эти приспособления применяются крайне редко, поскольку они рассчитаны на выполнение тяжелых работ.
Универсальные – предназначены для работы с заготовками небольшого размера. Для фиксации этого крепежа на крышке верстака используются болты.
Специальные – позволяют регулировать положение заготовки как по вертикали, так и по горизонтали, что в значительной степени упрощает работу мастера.
Ручные – бывают инструментальными, поворотными и неповоротными.

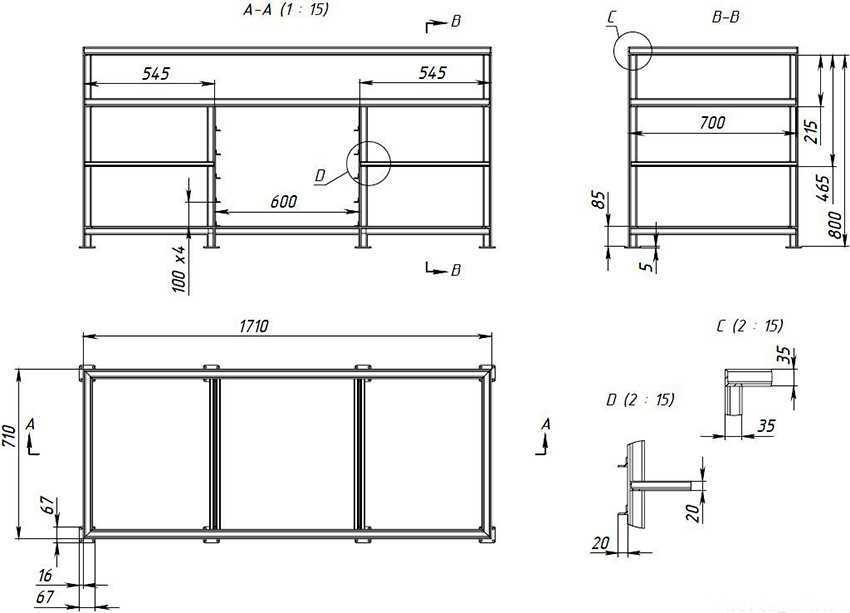

Конструкция из металла

Этот вариант изготавливается из квадратной трубы и уголка. Каркас изготавливается из квадратной трубы, а уголок придаст конструкции необходимую жесткость и используется для окантовки.

Инструменты для изготовления верстака:

Сварочный аппарат.
Болгарка с заточными разрезными дисками.
Угольники.
Рулетка.
Фанера, уголок и квадратные трубы.
Шурупы и направляющие для ящиков.
Саморезы по металлу и анкера.
Краска по дереву и по металлу.
Стальной лист.

Теперь можно приступить к изготовлению каркаса из уголков для столешницы. Уголки необходимо распилить на две части, длиной 2000 мм. Также понадобятся два уголка по 750 мм. Все это необходимо сварить так, чтобы в пазы уголка легли доски под столешницу.

Домашний универсал

Дома занимаются более мелким, но кропотливым техническим творчеством: пайкой, моделизмом, часовым делом, художественным выпиливанием из фанеры и т.п. Для мелкой тонкой работы пригоден универсальный верстак, чертежи которого и приспособлений к нему даны на рис. Стойкость рабочей поверхности и ее вибропоглощение в данном случае не так важны, как ровность, гладкость и некоторая адгезия («прилипаемость» деталей), поэтому столешница покрыта линолеумом. Слесарные тисочки к данному верстаку нужны небольшие, с винтовым зажимным креплением.

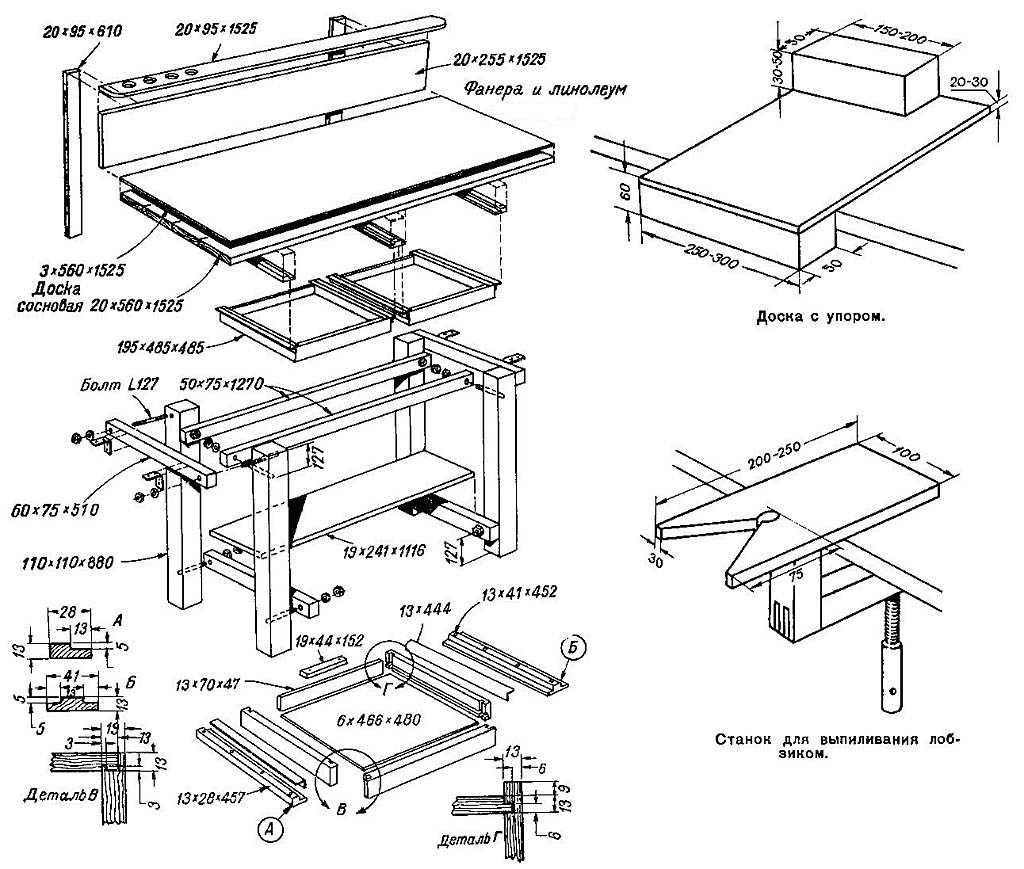

Универсальный домашний вертстак

Еще о фанере

Вообще-то работать с металлом «по-грубому» на фанере нежелательно, т.к. она неплохо «отзванивает». Если же подушка доски слесарного верстака делается все-таки из фанеры, то к ее исподу нужно приклеить на ПВА раму (обрамление) тоже из фанеры, см. рис. Верхнюю (рабочую сторону) тогда желательно покрыть сначала линолеумом без подкладки, а уж по нему класть сталь.

Изготовление верстачной доски из фанеры

Верстак своими руками – общие положения

Вначале надо определиться с высотой стола. Домашний мастер должен спокойно выполнять работу в положении стоя и при этом не сутулиться. Поэтому, проектируя верстак, надо ориентироваться на высоту его стола в 80-85 см. Далее, определяют конфигурацию, которая зависит от применяемого мастером оборудования и используемых им приспособлений. В это число входят струбцины, тиски, различные упоры. Надо учесть при их расположении на столешнице и то, какой рукой чаще всего пользуется этот человек, то есть он правша или левша.

Устройство столярного верстака с тисками.

Размеры верстака зависят от выделенного для него места. Желательно, чтобы габариты его были в следующих пределах:

длина – 1,9-2,4 м;
ширина – 90-95 см;
высота 80-85 см.

Под верстаком надо смонтировать тумбы для хранения инструментов и материалов. Надо определиться – будет ли конструкция стационарной или ее желательно время от времени убирать из мастерской. При втором случае стол делают из материала с меньшей толщиной, а его крышка и ножки должны быть разборными.

Верстак надо устанавливать в хорошо освещенном месте (у окна), но при этом надо установить и лампы для освещения в вечернее время. Рядом со столом устанавливаются электрические розетки для дрели и другого инструмента. Подводка проводов должна быть проведена с использованием металлической или пластиковой трубы.

Монтаж слесарных тисков на верстак

Закрепить тиски на слесарный верстак, задача вроде не сложная, но есть свои нюансы. Первый шаг, это рассчитать и просверлить отверстия для крепления. Проверти, что они нормально проходят в тисках и столешнице. Для того, чтобы обеспечить некоторую дополнительную защиту от повреждения рабочей поверхности стола, подложите кусок стальной пластины выше и ниже поверхности стол. В данном случае использовалась 75мм оцинкованная сталь, которую разрезают с биметаллической пластинкой до 165мм кв. После того, как все отверстия просверлены ложите верхнюю пластину в нужном положении, и вставляете боковые болты через шайбы, затем затягиваете нижние болты.

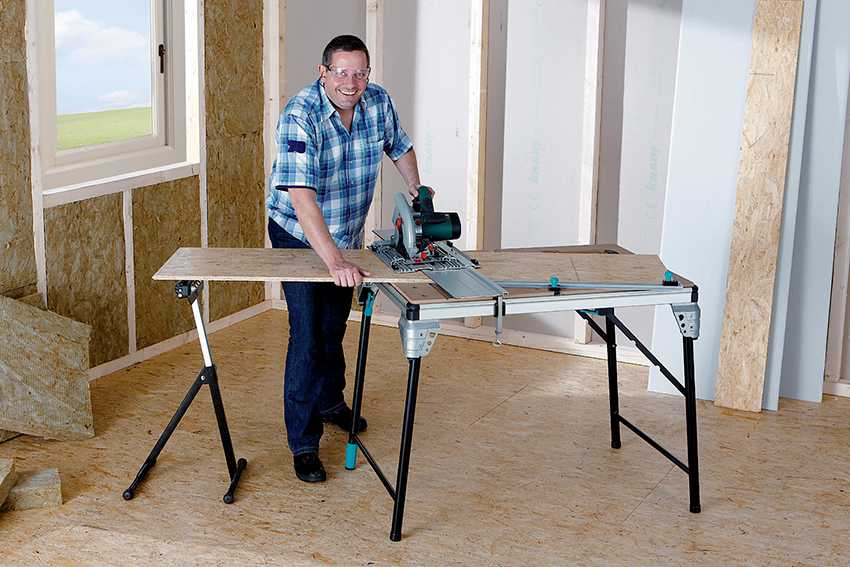

На что обратить внимание при выборе?

Покупая складной верстак, обратите внимание на следующие характеристики:

Длина рабочего стола. В среднем длина складных верстаков варьируется от 500 до 750 мм. На наш взгляд, чем длиннее стол, тем лучше. Но исходить стоит и из возможностей организации хранения.
Высота стола и возможность ее регулировки. Обычно столы имеют высоту 750 — 900 мм. Однако существуют модели, которые могут регулироваться по высоте. Для сверления удобнее опустить стол (чтоб не сильно поднимать инструмент), а пилить лучше в поднятом положении.
Фиксация заготовки. Обычно верстак состоит из двух половинок, которые могут фиксировать заготовку, например, доску. Если такой функции нет, потребуются тиски для зажима заготовки. Мы же рекомендуем покупать стол с функцией фиксации доски.
Разметка. У некоторых моделей на половинки стола нанесена разметка, которая позволяет отмерять нужное расстояние на заготовке.

Стол состоит из двух столешниц размером 550 х 300 мм, которые при раскладывании стола превращаются в одну сплошную поверхность размером 600 х 550 мм. В качестве столешницы можно использовать мебельный щит, ДСП, толстую фанеру или широкие доски.

Для стола нужно изготовить четыре ножки размером 690 х 45 х 20 мм. Для устойчивости стола с одного конца ножки спиливаем под углом 45 градусов, с другого закругляем для подвижного соединения с подножными опорами.

Сверлим в ножках отверстия под болтовые крепления согласно чертежам.

Столешницы крепятся к подножным опорам саморезами или другим удобным способом, понадобится 4 опоры размером 500 х 45 х20 мм. К каждой столешнице крепим по две опоры.

Опоры соединяются болтами и гайками с ножками стола.

К ножкам в нижней части крепим на саморезы перекладины, понадобятся две перекладины бруски размером 450 х 45 х 20 мм.

Самодельный складной стол для пикника.

Конструкция стола должна легко раскладываться, стол должен быть устойчивым и не шататься.

Теперь рассмотрим второй вариант с более простым механизмом, на его изготовление уйдёт меньше времени.

Простой складной стол схема (2 вариант).

В этом варианте используется одна столешница, которая крепится к двум опорам, в свою очередь опоры соединяются болтами к двум парам ножек, вторая пара ножек при раскладывании просто упирается в ограничитель под столешницей.

Самодельный раскладной стол.

Программы для составления чертежей

Для самостоятельного произведения расчетов размеров мебели помогут следующие компьютерные программы:

PRO 100;
«Базис-мебельщик»;
Woody;
«Астра».

Таблица преимуществ и недостатков этих программ:

Наименование	Плюсы	Минусы
PRO 100	Понятный интерфейс. Высокоточный расчет материалов. Библиотеки с богатой информационной базой. Высокое качество визуализации. Низкая стоимость лицензионного ПО.	Программа не видит функциональной разницы между объектами. Ограниченный функционал в демоверсии. Больше подходит для продавцов и менеджеров.
«Базис-мебельщик»	Профессиональный графический редактор. Создание трехмерных моделей. Настройка условий, алгоритма, автоматического формирования спецификаций.	Большое количество модулей, в которых некомпетентный пользователь может запутаться при установке. Необходимость траты времени на обучение. Дорогостоящая лицензионная версия.
Woody	Понятный интерфейс. Функция 3D-дизайна. Вывод каждой детали на экран со схемой разметки. Автоматизация процесса составления чертежа.	Не имеет обновлений. Не совместима со многими операционными системами.
«Астра»	Аналог ПРО-100. Низкая стоимость лицензионного ПО. Улучшенные функции раскроя и присадки.	Платная. Мало возможностей для дизайнеров. Сложная начальная подготовка.

Не забудьте посмотреть видео, как закрепить фасады ящиков ровно и быстро. Два способа от Игоря:

Верстак своими руками

Для начала нужно определиться, где будет находиться верстак и к чему можно его закрепить. Если конструкция угловая, то наилучший вариант в этом случае — начать постройку от самих стен, при этом они должны быть крепкими.

Этот вариант хорош тем, что поправки в конструкцию возможно вносить по ходу дела, но если мастер неопытный, то лучше воспользоваться другим вариантом . Оптимальное решение — изготовление верстака по готовым чертежам. Конечно, стоимость такого варианта в несколько раз больше, но размеры и материал уже подобраны и указаны в чертеже, что значительно облегчает работу.

Основание выполнено из 35-го уголка с толщиной стенок 5 мм. Из такого материала получается устойчивая конструкция. В качестве рабочей поверхности используется лист толщиной 3 мм, под листом присутствуют доски толщиной 60 мм, что обеспечивает еще большую жесткость конструкции. Обвязку стола можно сделать из более тонкого уголка, так как нагрузка на нее минимальна, а доски можно использовать от 20 мм. Что касается оставшихся полок, то в качестве поддона используется фанера толщина которой колеблется от 10 до 20 мм. Выдвижные ящики делаются из стали 2 мм. Для изготовления слесарного верстака размеры показаны ниже.

Высоту и ширину тискового стола можно изменять и подстраивать под свои нужды. Еще понадобятся следующие материалы:

Уголок 35 мм, толщина стенок не меньше 5 мм.
Уголок 20 мм для каркаса.
Для опорных ножек необходимо изготовить пластины из кусков стального листа для крепления верстака к полу.
Фанера.
Брус 60 на 40.

После того как каркас будет готов, необходимо провести зачистку металла. Затем, во избежание коррозии металла, конструкцию нужно покрыть грунтовкой по металлу в 2 слоя и после этого приступить к покраске. Деревянные элементы необходимо также прогрунтовать и по возможности обработать лаком. Обработанная таким образом древесина прослужит долго и не станет впитывать в себя влагу и гнить.

Как только доски высохнут, их можно настилать на готовую конструкцию. Желательно просверлить в начале и в конце каждой доски отверстия и с помощью шурупов по металлу прикрепить их к основанию. Лист, который послужит своеобразным щитом от ударов молотком, необходимо настелить на доски и зафиксировать болтами или саморезами к доскам. На все полки нужно уложить листы фанеры и закрепить их любым способом. Следующий шаг — изготовление самих ящиков из листового металла.

После того как лист металла был изготовлен по чертежу, следует загнуть его боковые части и обварить. Должна получиться такая конструкция:

К передней части приварить ручку для вытягивания ящика. Перед установкой нужно прогрунтовать и покрасить так же, как и саму раму. Готовые ящики вставить в верстак.

Назначение и виды верстаков

На верстак возлагается одновременно несколько функций:

Рабочая поверхность стола задействуется для выполнения тех или иных процедур с деревом, металлом или другими материалами.
Наличие шкафов и ящиков позволяет хранить инструменты, крепежные элементы.
Верстак слесарного типа отлично подходит для заточки и шлифовки изделий из металла больших размеров.

Верстаки разделяют на такие виды:

столярные;
слесарные.

Основное отличие между ними заключается в материалах, применяемых при изготовлении и работах, которые предполагается выполнять на таком столе.

В качестве основы столярного верстака используется деревянный либо металлический каркас, который может иметь прямую или угловую форму. Столешница делается исключительно из дерева.

На рабочей поверхности столярного верстака нежелательно работать с металлом, поскольку металлическая стружка повреждает дерево.

Слесарный верстак является универсальным столом с металлической столешницей. Такой стол пригоден для работы с деревом и металлом. На нем можно производить разные виды работ, такие как заточка, шлифовка, резка и т.п.

Конструкция верстака

Если конструкция рабочего стола в гараж изготавливается своими руками, то прежде всего требуется тщательно продумать каждую деталь, прикинуть, где будут размещаться инструменты, какие работы будут проводиться на верстаке. От этого и зависит модель стола в гараж.

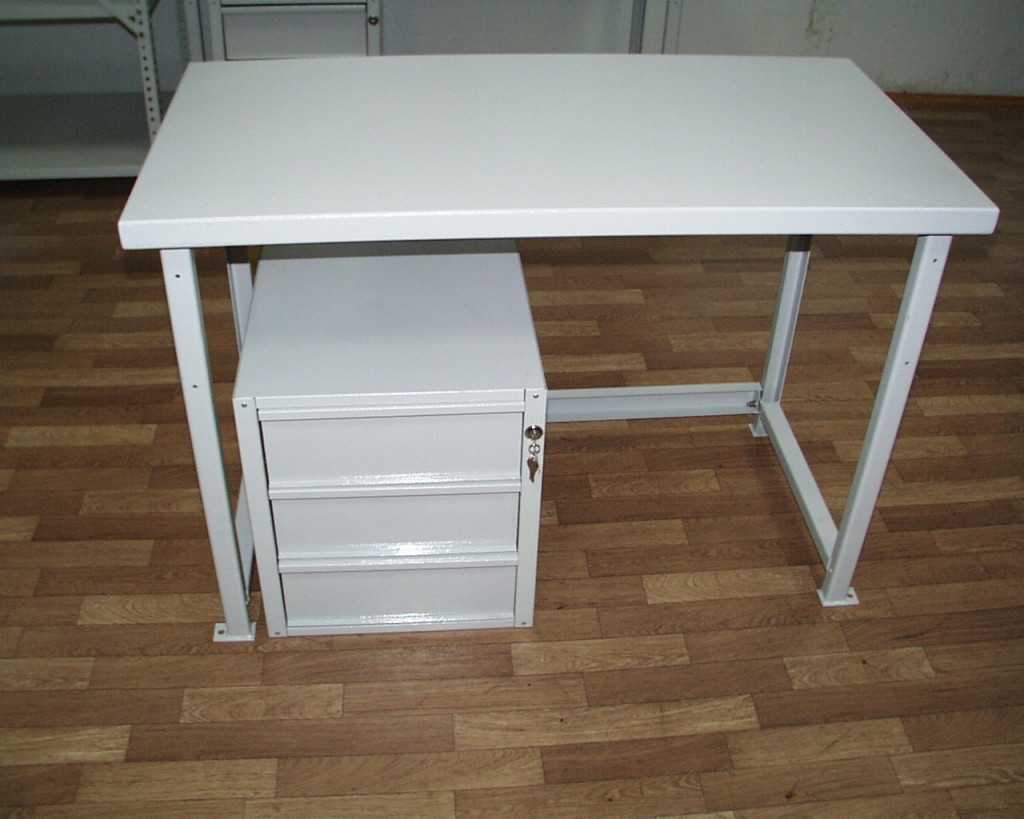

Верстак металлический

Стандартные модели часто оборудуются выдвижными ящиками, которые можно изготовить из дерева или металла. Также конструкцию стола можно дополнить полками, силовым щитом для подвесного инструмента, который всегда будет под рукой. Но самое главное, верстак должен быть устойчивым, прочным и надежным.

Рабочая скамья

На Западе широко распространены любительские/домашние верстаки с наборной столешницей, обрамленной бортиком. Чертежи такой «рабочей скамьи» даны на рис. Под слесарку крышку накрывают листом стали толщиной 1,5-2 мм и ставят тиски на подушке.

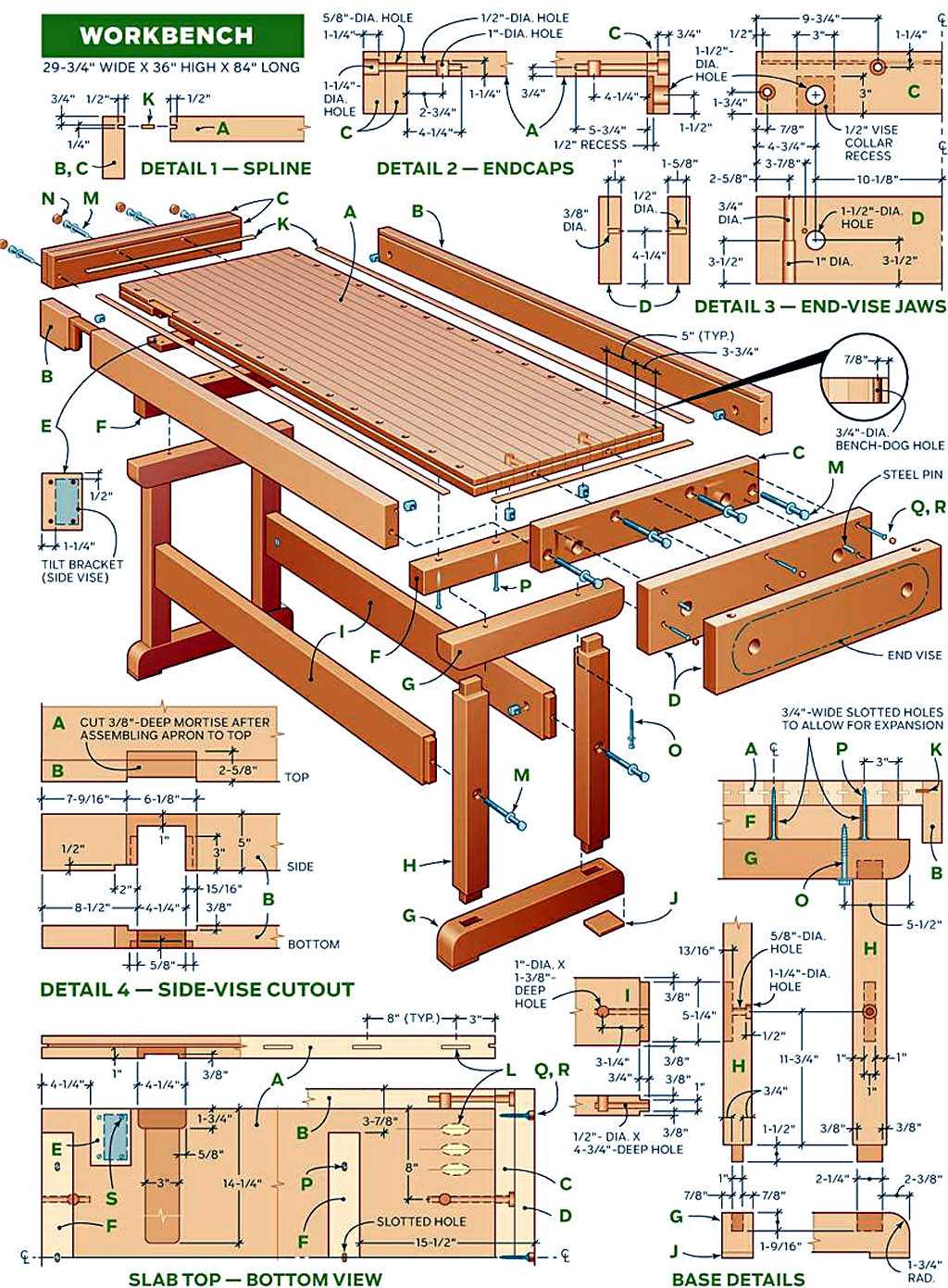

Чертежи домашнего верстака американского типа

Верстак-скамейка хорошо гасит вибрации; сделать его можно из сосны или ели. Но конструкция сложна, с длинномерными материалами и мебелью работать на таком верстаке неудобно. Поэтому мы посмотрим сначала, как сделать наиболее употребительный столярный верстак, затем гаражный и слесарный. Далее постараемся объединить их в универсальный верстак и поглядим, чего на этой основе можно придумать для особых потребностей.

Тумбочка под инструменты в гараже

Эта тумбочка будет служить как для выполнения самых различных работ, так и для хранения инструментов. Она займет в гараже совсем немного места, а если постараться, то ее радующий глаз внешний вид будет украшать помещение.

Вначале необходимо составить план-схему такой тумбочки. Можно выбрать предлагаемый вариант, а можно на его основе сконструировать собственный с учетом всех личных пожеланий к устройству рабочего места.
Для начинающего столяра будет полезным сооружение тумбочки для хранения рабочего инструмента. Это позволит и приобрести необходимый опыт столярных работ, и смастерить необходимую для полноценной работы мини-мастерскую, которая будет умещаться в небольшом деревянном ящике.
Предлагаемая тумбочка для инструмента в данном случае представляет собой небольшой напольный шкаф. Внутри он оборудован гнездами для хранения различных инструментов, а снаружи имеет верстачную доску. Она делается из фанерной плиты или досок толщиной 20 мм. Верстачную доску необходимо тщательно отфуговать и оторцевать.

Тумбочка под инструменты оснащена двумя ящиками: один навесной на дверце, другой выдвижной — количество ящиков и их функциональность могут быть любыми в зависимости от потребностей. Сверху тумбочка оборудована откидной крышкой в виде ящика. Крышка присоединяется к каркасу петлями. В рабочем положении ее можно откидывать и опирать о стену или же можно оснастить ее удерживателями, чтобы она самостоятельно оставалась в заданном положении. В нерабочем состоянии крышка будет просто опускаться, и закрывать тумбочку.

Устройство для содержания в тумбочке инструментов делается по своему усмотрению.

Как видно на фото, эта мебель для гаража либо окрагивается краской, либо оклеивается пленкой. Можно использовать прозрачную отделку, но для этого потребуется более кропотливая столярная подготовка изделия.
Внутренняя отделка, может быть простой, достаточно будет лишь тщательно и неоднократно проолифить детали изнутри или же окрасить лаком или краской светлого цвета.
Материалы для сборки верстака. Общая стоимость верстака.
Для сборки верстака потребуется совсем не много материалов общей стоимостью от 3 до 3,5 тысяч рублей, в зависимости от места приобретения. Для справки будут указаны цены из магазина Леруа Мерлен, подмосковного региона.

Пиломатериалы

Брусок строганный 30х40х2000 хвоя — 1 шт. (68 руб.)
Доска строганная 40х96х3000 хвоя — 5 шт. (1610 руб.)
Доска строганная 20х96х3000 хвоя — 4 шт. (620 руб.)
Раскладка 14х14х2100 хвоя — 1 шт. (70 руб.)

Крепёж

Болт с гайкой и двумя шайбами M8x100 — 16 шт. (416 руб.)
Саморезы гипсокартон-дерево 3.5х45 200 шт. — 1 коробка (147 руб.)
Саморезы гипсокартон-дерево 4.2х90 6 шт. — 3 упаковки (42 руб.)
Шкант мебельный 10х50, дерево, цвет бежевый, 30 шт. — 1 упаковка (47 руб.)
Уголок крепежный 40х40х40х1.5 усиленный — 4 шт. (52 руб.)
Клей ПВА влагостойкий D3 Tytan 200 г — 1 флакон (151 руб.)

Как сделать направляющие для станков своими руками?

Направляющие для самодельного станка, естественно, нужно делать своими руками, иначе зачем надо было начинать его изготовление.

Я живу в довольно маленьком городе, и выбор на строительном рынке у нас не слишком большой. А цены дерут зверские. Я долго мучился, заказывал из интернета, но однажды не выдержал. Почта, которая никогда не привозит ничего вовремя. транспортные компании, которые дерут за каждый лишний грамм огромные деньги.

В общем, вопрос встал – мне нужны направляющие для станков, и нужны прямо сейчас. Так как взять их неоткуда, пришлось делать самому. На выходе получилось очень симпатично, да и вполне функционально. Описывать сам процесс изготовления станины смысла нет, все и так понятно. Все запчасти, которые вам понадобятся, изображены на этом фото :

В умелых руках – 5 минут и готово.

Но, так как этот вариант не универсален, я начал копать дальше. Захотелось сделать рельс

Делал из дерева, крепил на металлическую основу. У станка рабочее поле вышло 1050 мм на 1050 мм – универсально и удобно. Первый вариант не устроил из-за тяжелого движения – почему-то была очень большая сила трения. Переделывал пару раз. Остановился на таком варианте – работают как часы!

Если не очень поняли по фото – вот схематичное изображение. Ничего сложного.

Дальше ушел в рельсы с головой, немного поколдовал и вышло как-то так:

Этот вариант местные мастера попросили у меня купить. Можно бизнес открывать.

В общем, я могу с уверенностью человека, который покопался в этой теме и попробовал все своими руками, сказать, что сделать своими руками направляющие для станков несложно, если вы дружите с руками, головой и инструментами. Главное – начните. Любые возникающие вопросы можно погуглить, но делать это лучше по ходу дела. Если начнете откладывать дело, пытаясь изучить все заранее, можете не приступить вообще.

Видео: ЧПУ своими руками (мебельные направляющие)

Применение слесарного верстака

На таком столе выполняют следующие виды работ:

доводочные;
слесарно-сборочные;
регулировочные;
монтажные;
наладочные;
рихтовочные и другие.

Такое оборудование используют не только в помещениях подсобного характера, но и даже на станциях технического обслуживания машин, автосервисах и крупных промышленных предприятиях.

Надежный слесарный стол дополнительно оборудуют осветительными узлами, чтобы обрабатывать и ремонтировать на них различные изделия, тисками и прочими приспособлениями

Верстак предназначается для более эффективного применения рабочего места, поэтому при его создании своими руками принимают во внимание специфику производства и планировку помещений

Как сделать выдвижной ящик своими руками

Сегодня не так трудно смастерить деталь мебели самостоятельно. Подробная инструкция для изготовления подходящих выдвижных ящиков своими руками состоит из нескольких пунктов:

Планирование, расчет параметров изделия.
Подбор материалов для работы, направляющих.
Сборка заготовки.
Монтаж фурнитуры на изделие и корпус шкафа.

Изготовление ящика осуществляется в несколько этапов.Делают ящики, в основном, из ДСП и ДВП.

Расчет размера ящиков

Перед тем, как собирать конструкцию, необходимо сделать набросок будущей работы. Размер ее будет зависеть от множества факторов: общие параметры мебели, длина и ширина направляющих. Нужно точно подобрать три основных параметра:

Ширина. Эта цифра должна быть на 26 мм меньше внутренней ширины основного корпуса. По 13 мм с каждой стороны ящика нужно оставить для направляющих.
Длина. Измерив рулеткой внутреннюю глубину шкафа или тумбы и отняв от этого числа пару десятков миллиметров, можно получить необходимую цифру.
Высота стенок. По этому поводу нет каких-то обязательных стандартов, но производители мебели делают выдвижные ящики на 4-5 см меньше высоты фасада.

Внимательные расчеты позволят создать план, на основе которого даже новичок сможет создать подходящее изделие с первого раза.

Выбираем нужные направляющие

Выбор направляющих определяет функциональность результата. Это важная деталь, которая призвана не только направлять ящик, но и обеспечить максимальный комфорт в использовании мебели. Легкое движение, бесшумная работа, полный выкат – такие требования способна удовлетворить подходящая фурнитура.

От выбора направляющих зависит качество шкафа и комфорт в его пользовании.

Можно дать один действенный совет в этом вопросе. Если есть финансовая возможность, лучше сразу отдать предпочтение шариковой телескопической продукции

Если же предусматривается более бюджетный вариант – стоит обратить внимание на роликовые предложения

Все направляющие производятся с шагом 50 мм.

Процесс сборки ящика

Перед началом выполнения лучше сразу приготовить весь инструмент для выполнения работы. Это ручное оборудование, которое найдется в каждом доме. Для работы с ДСП и ДВП отлично подойдет следующее оборудование:

электродрель или шуруповерт;
лобзик, тоже лучше электрический;
измерительные приборы (линейка, строительный угол, рулетка);
карандаш для чертежей и отметок;
меламиновая лента для кромки;
утюг, сухая тряпка;
конфирматы, шурупы, гвозди;
направляющие;
сам материал, из которого будем вырезать дно и стенки ящика;
чертеж с параметрами будущей поделки.

Перед работой нужно подготовить все необходимые инструменты.

Подготовив все необходимое, можно приступать к работе. Процесс изготовления происходит в четкой последовательности:

Деталировка выдвижного ящика. Наносим разметку и вырезаем все элементы заготовки из подготовленных материалов, согласно чертежам.
Просверливаем отверстия для крепежей.
Сборка каркаса с помощью конфирматов, по одному на каждый угол. Если высота превышает 15 см, то лучше использовать по два винта.
Присоединение дна к основе. Сначала оно набивается гвоздями, далее усиливается саморезами.
Проклейка торцов со спилами меламиновой лентой. Сделать это можно с помощью сухой тряпки и утюга. Электроприбор следует включить на половину мощности.

Осмотрев результат, можно приступать к последнему этапу – креплению направляющих. Это важная работа, определяющая функциональность и долговечность изделия в дальнейшем.

Крепление направляющих

Какой бы тип направляющих мы ни выбрали, монтаж комплектующих для выката пройдет в одинаковой последовательности:

Разбор приобретенной конструкции на две части, одна из которых будет присоединяться к коробу, другая – к корпусу мебели.
Нанесение разметки под крепежи для фурнитуры.
Прикрепление полозьев к бортам короба и внутренней стороне тумбы.

После этого можно смело проверять работу направляющих и качество выдвижения ящика из тумбы.

Внимательно следуя инструкции, можно легко смастерить выдвижные ящики в домашних условиях. Для этого не нужно специального оборудования или дорогостоящих материалов. Но в результате можно получить красивое и удобное изделие, которое будет гармонично дополнять основную мебель, расширяя ее функциональность.

Ошибки при сборке

Важно хорошо понимать, чего не стоит делать при проектировании и сборке металлического верстака

Первым делом стоит обратить внимание на место, где будет установлен слесарный верстак. Часто при заливке пола в гараже руководствуются правилом «и так сойдет»

Но это приводит к большим перепадам плоскости, что отрицательно сказывается на слесарном верстаке. Например, некоторые мастера, решившие изготовить для себя слесарный верстак на восьми или шести опорах, сталкиваются с тем, что после установки половина опор находится в воздухе, а сам верстак перекидывается из стороны строну.

Работать за таким слесарным верстаком очень неудобно, а мелкие детали постоянно теряются. Выходом из сложившейся ситуации может стать сооружение регулируемых опор. В этом случае в нижнюю часть устанавливаются мощные болты, которые позволят выровнять слесарный верстак в горизонтальном положении. Другим вариантом будет предварительная подготовка поверхности. Для этого убирается часть стяжки, которая уже залита и заливается новая, которая выравнивается четко по горизонту. В этом случае не потребуется изготовление дополнительных деталей для опор слесарного стола.

Другим решением такой ошибки является уменьшение количества опор до 4 штук. В этом случае будет проще добиться правильного положения даже на неровной поверхности. При правильном проектировании и сооружении каркаса не должно возникнуть проблем с устойчивостью всей конструкции. Дополнительно в нижней части слесарного верстака сооружается полочка или несколько полочек для хранения расходников и инструментов. Одна из них должна находиться как можно ближе к поверхности пола. В этом случае тяжелый инструмент, который на ней можно расположить, будет выступать балансиром для всего каркаса.

Это интересно: Встроенный шкаф в спальню с распашными дверями
