Варианты применения байпаса в системах отопления

Циркулярный насос для насоса циркуляционного в отопительной системе

Система обогрева с циркуляцией принудительного типа — трудная конструкция, функционирование которой зависит от каждой из её составляющих. Одним из узлов, которые обеспечивают домашнее тепло, считается циркулярный насос (нагнетатель). Во время монтажа обязательно ставится говоря иначе циркулярный насос для насоса циркуляционного, наличие которого в системе вызвано одновременно несколькими причинами.

Для чего необходим циркулярный насос

В сущности, циркулярный насос — обычная перемычка, которая предоставляет тепловому носителю возможность свободно течь в обход какого-нибудь оборудования. Если говорить именно о циркулярном насосе, то данное устройство позволяет:

• убрать аппарат из теплонесущего контура;
• не допустить неженатый ход мотора;
• делать тонкую настройку теплоснабжения;
• ремонтировать оборудование или проводить гарантийное обслуживание без надобности выключения теплоснабжения.

Главные положительные качества системы с циркуляционным нагнетателем — это очень высокая скорость направления воды и, до определенной степени, игнорирование сопротивляемости рабочего контура. Но одновременно, подобная схема не будет работать без электричества.

Кроме того, при вынужденном переходе на конвективную циркуляцию, насос будет создавать добавочное сопротивление току воды. Подобное может случиться, если ему потребуется неотложный ремонт. Чтобы это сопротивление убрать, и необходим циркулярный насос.

Также циркулярный насос нужен в ситуациях, когда нужно сделать спуск или наполнение системы носителем тепла. В данном случае нагнетатель будет препятствием на пути воды, и способно создать пробку воздуха. Циркулярный насос же обеспечит свободный ток жидкости, избавляя от проблемы.

Наконец, при настройке продуктивности он берёт на себя часть нагрузки, аналогичным образом защищая насос. Настраивать систему приходится редко, но добавочная страховка не помешает никогда.

Сборка циркуляционного насоса

Циркулярный насос собой представляет участок ключевого трубопровода между отопительным котлом и рабочим контуром. На этом месте прямого тока ставится шаровый клапан, который при включении нагнетателя закрывает движение носителя тепла. Менее функциональное решение — кран запорный, обычное положение которого при системе которая работает — закрытое.

Насос же ставится параллельно, при помощи 2-ух отводов, врезанный в главную трубу и направленных навстречу друг дружке. Для крепежа необходимо применять быстроразъёмные фитинги типа «американка», что даст возможность если понадобится быстро демонтировать его. По ходу движения жидкости перед нагнетателем ставится многоразовый фильтр, а с двух сторон данная конструкция исчерпывается отсекающими кранами. Диаметр патрубков должен подходить входному и выходному отверстиям насоса.

Часто оптимальное решение — приобрести готовый циркулярный насос в сборе. Изготавливаемые для насосов разных диаметров, они уже оборудованы всей нужной запорной арматурой и фильтром. Все, что нужно выполнить —встроить его в необходимый участок системы обогрева и установить насос. Основным параметром выступает при этом расстояние между соединителями. Для самого популярного типа циркулярных насосов оно составляет 110 мм.

Процесс установки циркуляционного насоса

Первоочередно стоит определиться с правильным местом для установки циркуляционного нагнетателя. Место должно быть подобрано таким образом, чтобы имелся простор для хорошего ремонта и демонтажа компонентов узла. Также стоит продумать размещение всех вентилей и кранов — к ним обязан быть свободный доступ.

При отопительной системе с двумя трубами циркулярный насос врезается в обратный контур носителя тепла — это уменьшает вероятность перегрева.

Метод сборки циркуляционного насоса отличается в зависимости от материала, из которого сделаны трубы.

1. Если пластиковые трубы, то узел насоса собирается сразу, после этого подсоединяется к трубопроводу при помощи впаянных тройников.
2. Если трубы железные, следует сначала прикрепить отводные отрезки трубы для блока насоса, а потом ставить вентиль циркуляционного насоса.

Ни в коем случае нельзя допустить перегрева арматуры запорной из-за сварки — это плохо проявится на её качествах. Например, тефлоновая вставка шарового вентиля может изменить свои формы. Благодаря этому место сварного соединения должно быть удалено от кранов и клапанов как минимум на 20 сантиметров.

Насос необходимо размещать поэтому, чтобы рабочий вал принял строго горизонтальное положение. Это снизит гравитационную нагрузку на вал и сделает больше срок службы насоса.

Установка байпаса

Монтаж трубы альтернативного хода можно выполнять самостоятельно, однако если существует сомнение в способности качественного выполнения работы, желательно привлечь профессионалов.

Огромное значение имеет точный подбор параметров составляющих элементов и выбор необходимой запорной арматуры (краны, вентили, клапаны). В случае допущения просчетов при выборе элементов установка байпаса неэффективна.

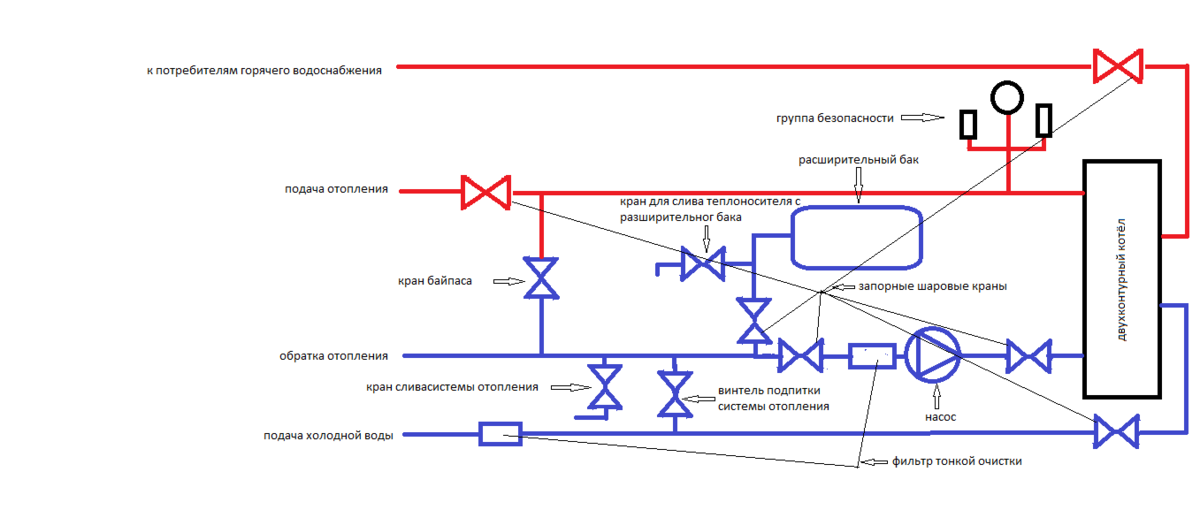

В системе обогрева монтаж обводного устройства имеет несколько вариантов:

Схема равномерного распределения тепла по батареям

На теплообменник. При этом установку можно осуществлять в многоэтажном доме с центральной сетью обогрева и в частном доме при однотрубной системе. В комплект входит перемычка и пара шаровых запирающих устройств. При подключении новых батарей в однотрубную систему, прежде всего, требуется слить тепловую среду. Затем проводится сбор обвеса батареи. Для этого, срезаются старые чугунные теплообменники, посредством ключей для труб отвинчиваются части трубопровода, на которых расположены нерабочие краны. После, выполняется нарезка резьбы и составляется система из тройника, удлинителя и шаровых кранов-американок. Запорная арматура монтируется на резьбу на месте, где ранее был теплообменник. По окончании сборки радиатор помещается на подставку и выполняется разметка точек установки на стену с последующим высверливанием отверстий и размещения батареи на прикрепленные опорные держатели.

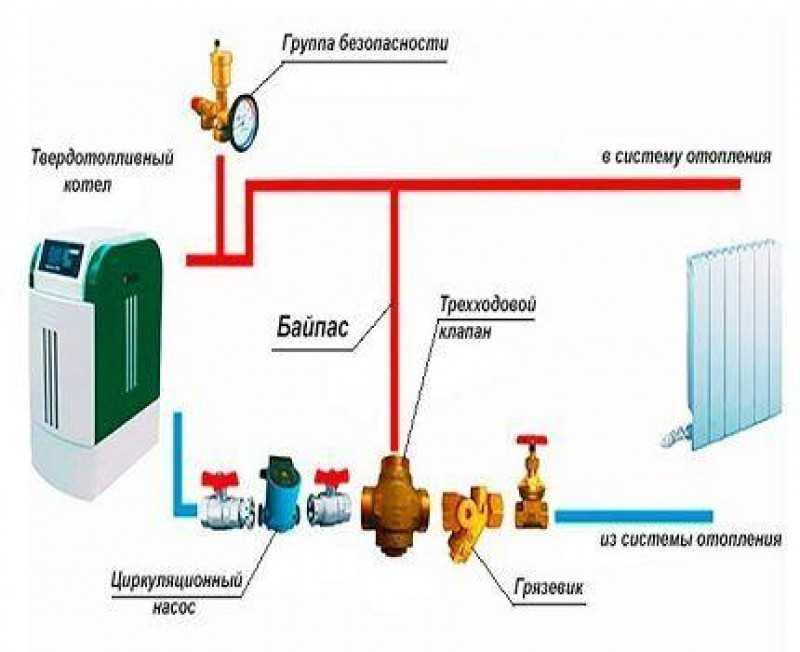

На линию сетевого насоса. В состав конструкции входит: два шаровых запорных устройства, фильтр грубой очистки, циркуляционный насос. Фильтр должен располагаться перед насосом. По краям данной конструкции монтируются колена и штуцеры для врезки в центральный трубопровод. Перед началом монтажа требуется спустить из системы всю тепловую среду. Устанавливается насос с байпасом на обратной трубе прямо возле отопительного котла, это позволяет уменьшить воздействие высоких температур на приборы. Данное требование касается, если используется расширительный бачок закрытого типа. При использовании бака открытого типа, его можно монтировать в любом месте отопительной сети. Для трубы из пластика целесообразно применять разборные элементы – американки, и подсоединять предварительно собранный модуль обводной трубы и насоса. Подключать в центральную трубу его следует посредством впаянных фитингов с тремя отверстиями. Для металлических труб сначала привариваются переходники для обвода с насосом, а потом кран на обводке

Выполняя сварочные работы важно помнить, что вентили нельзя перегревать ввиду того, что вставка из тефлона может деформироваться. Зону соединения центральной трубы необходимо отдалить от вентиля посредством переходников на расстояние не ближе 25 см с каждой стороны. Монтаж байпаса следует осуществлять таким образом, чтобы он располагался в горизонтальном положении, это позволят избежать скапливания воздуха.

Монтаж байпаса следует осуществлять таким образом, чтобы он располагался в горизонтальном положении, это позволят избежать скапливания воздуха.

По завершении монтажных работ следует проверить систему на отсутствие дефектов. После тщательного осмотра в контур заливается среда и снова осуществляется визуальное исследование стыков и швов.

Затем запускается насос, создается давление в системе, превышающее в 1,5 раза расчетное, переключается впуск в байпас и подающую трубу. Если протекания и запотевания не выявлено, выполненная работа считается правильной.

Диаметр байпаса

байпас в системе отопления

В зависимости от места установки устройства – на батарее или насосе, необходимый диаметр обвода может варьироваться.

На насосе монтируется обвод меньшего или идентичного с основной трубой диаметра. Между этими вариантами нет принципиальной разницы так как его главная задача всего лишь поддерживать циркуляцию теплоносителя при внештатных ситуациях хотя бы самотеком, например, когда работающий от сети насос не получает питания вследствие временных перебоев с электроснабжением.

В этом случае, заузить сам контур невозможно, а диаметр патрубков отходящих от трубопровода не играет главной роли. При прекращении работы насоса, течение сквозь него теплоносителя полностью остановится, в связи с чем, при идентичных сечениях его трубы с магистралью, обводной элемент не поменяет направление течения воды. А в случае необходимости течения воды сквозь насос, достаточно просто перекрыть движение теплоносителя при помощи шарового крана на магистральном трубопроводе.

А вот в условиях монтажа байпаса прямо на батареях, его диметр играет главную роль, так как он должен оптимально сочетаться с другим оборудованием. Во-первых, по сравнению с патрубками, стыкующими радиаторы с основной магистралью, обвод должен быть на 1 размер меньше в диаметре. Во-вторых, сами отводы к радиаторам отопления требуются напорядок меньшего калибра, чем основная труба.

Таким образом, обеспечивается работа по следующей схеме:

1. Теплоноситель протекает по контуру к месту установки на нем радиаторов.
2. Встречая на своем пути разветвление между прямым течением в радиатор и обходной путь через байпас, вода будет течь по маршруту, на котором в данный момент будет наименьшее сопротивление.
3. Некоторое количество воды будет течь, преодолевая сопротивление, не меняя своего первоначального вектора движения.

В случае совпадения диаметров выводных патрубков с диаметром обвода, в радиаторы не будет попадать достаточное количество воды и их теплоэффективность уменьшится. А если диаметр обвода превысит аналогичный показатель патрубков, течение теплоносителя остановится полностью.

Схема размера труб в системе с байпасом на радиаторе:

Уменьшение диаметра патрубков относительно основной трубы дает дополнительное ускорение течения теплоносителя, что заставляет его интенсивнее двигаться и в самом радиаторе, отдавая ему тепловую энергию более равномерно и эффективно.

Например, в полипропиленовой системе отопления, диаметр главного трубопровода равняется 32 мм, а значит, нужны патрубки, распределяющие воду по радиаторам диаметром 25 мм. К такой системе подойдет обвод диаметром 20 мм. Он сможет обеспечить протекание воды по оптимальному маршруту с наименьшими потерями тепловой энергии.

https://youtube.com/watch?v=WBFqxw11N04

Как правильно сделать установку своими руками

Из материалов потребуется:

• сгон 1+14″ 200 мм в сборе с муфтой и контргайкой — 1 шт.;
• резьбовые отводы 34″ — 2 шт.;
• шаровой кран 34″ — 2 шт.;
• грязевик 34″ — 1 шт.;
• уголки 34″ — 2 шт.;
• циркуляционный насос 34″— 1 шт.;
• шаровой кран 1+14″ — 1 шт.;

Процесс монтажа:

1. Собрать обвязку ЦН (насос, уголки, краны, грязевик, резьбовые отводы).
2. Разрезать сгон на две половинки примерно в середине центрального участка (без резьбы).
3. Обе половинки подсоединить к крану 1+14″.
4. Разметить и выполнить отверстия на половинках сгона под отводы 34″ к ЦН.
5. Разобрать собранную обвязку ЦН.
6. Приварить отводы 34″ к половинкам сгона.
7. Окончательно собрать обвязку ЦН с герметизацией резьбовых соединений.
8. Регулировкой муфты сгона выставить расстояние, достаточное для установки ЦН с прокладками (сам насос не устанавливать). Запаковать муфту и законтрить контргайкой.
9. Вырезать из трубы обратки участок (для приварки байпаса).
10. Приварить собранный обвод к участку трубы обратки.
11. Установить ЦН.

Нужен обратный ли клапан

Клапан нужен при монтаже шунтирующей перемычки с ЦН в гравитационной системе отопления для автоматического запуска естественной циркуляции при выключении ЦН.

Монтаж

байпас в однотрубной системе

байпас на линии сетевого насоса

Существуют 2 варианта установки байпаса совместно с насосом, обеспечивающим циркуляцию воды в одиночном трубопроводе: на новый или старый контур. Разницы между ними ни при монтаже ни при работе отопления нет.

При монтаже байпаса совместно с насосом, необходимо соблюдать следующие правила:

1. Во-первых, на главном контуре посреди обводных патрубков обязательно нужно устанавливать перекрывающие трубу элементы. Это позволит теплоносителю течь через обвод с насосом, без эффекта обратного течения.
2. Во-вторых, крайне принципиально верно размещать насос на обводной конструкции: ось крыльчатки обязана располагаться в горизонтальной позиции, а крышка с клеймами быть направленной вверх. Если есть нестыковки, крышку можно перекрутить, отвернув четыре крепления на корпусе насоса. Такое позиционирование клейм решает 2 задачи: облегчает к ним доступ для подключения и при протечке снижает вероятность попадания на них жидкости.
3. В-третьих, в качестве запора нужно монтировать только шаровой кран, и никак не обратный клапан.

Потому что с клапаном контур начнет функционировать так:

1. Работающий насос ускоряет течение воды в контуре.
2. Теплоноситель через обвод течет в магистральный трубопровод в противоположные стороны.
3. По эффективному вектору она идет без ограничений, а по обратному задерживается обратным клапаном.
4. Он автоматически перекрывается и не дает нормально циркулировать воде по двум патрубкам.

Таким образом, создается повышенное давление теплоносителя на тарелку клапана именно после насоса, потому что скорость потока за ним всегда быстрее. По идее, когда насос выключается, теплоноситель уже не воздействует на клапан, который в этом случае не перекрывается.

Это дает возможность жидкости двигаться самотеком по магистральному трубопроводу, не попадая в обвод. Но в действительности, байпас с клапаном функционирует не так как нужно.

Проблема в том, что тарелка клапана генерирует чрезмерное сопротивление сопоставимое целому метру трубы. В условиях гравитационного контура, вода не сможет его преодолеть, и ее циркуляция прекратится полностью.

Прежде чем монтировать обвод в сочетании с обратным клапаном, нужно знать, что на самом деле монтаж насоса на нем не даст никаких преимуществ.

В том случае, если клапан заменяется стандартным шаровым краном, появляется возможность направлять вектор течения воды в контуре.

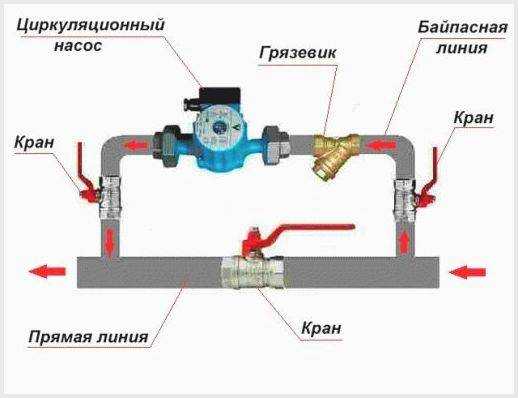

байпас с насосом

Для того, чтобы установить в отопительный контур байпас с насосом, потребуется следующий набор деталей:

• ввариваемые магистраль патрубки с резьбой;
• монтируемые с двух сторон шаровые краны;
• уголки;
• устанавливаемый перед насосом фильтр предварительной очистки;
• пара американок, для демонтажа насоса на техобслуживание и ремонт.
• Установка перед радиатором. Какое значение имеет. Правила монтажа: как устанавливать.

Перед радиатором обводной элемент устанавливает на случай, если внутри него вода по каким-либо причинам перестанет циркулировать, тогда по обводу ее циркуляция во всем остальном контуре продолжится, несмотря на неисправность одного из элементов.

Он выполняет следующие функции:

1. Обеспечивает непрерывное движение теплоносителя по главной магистрали отопления.
2. Позволяет регулировать температуру воды в радиаторах.

В системах отопления с одним главным контуром, вода в нем циркулирует, последовательно отдавая тепло 1, 2 и последующему радиаторам. Таким образом, с прохождением через каждый следующий радиатор, тепловая энергия воды уменьшается, а значит, первый элемент отопления будет нагреваться значительно лучше чем последний.

Монтаж байпаса в отоплении позволяет смешивать горячий теплоноситель, из магистрали идущий напрямую с меньшими потерями энергии с тем, который заходит в радиаторы и теряет ее, что позволяет частично компенсировать эти потери прямо на ходу, не дожидаясь его возвращения непосредственно к теплогенератору.

Устройство байпаса:

Правила монтажа:

1. Вертикальный монтаж предусматривает подключение радиатора к стояку при помощи пары патрубков. Байпас замыкает их между собой и монтируется перед батареей.
2. Между магистральным трубопроводом и обводным элементом не нужно устанавливать какие-либо запоры, это исключает как человеческую оплошность, так и вероятность прекращения циркуляции в случае ее неисправности.
3. В горизонтальной однотрубной системе обвод фиксируется в горизонтальной плоскости прямо перед батареей. А для обеспечения циркуляции необходимо выбрать оптимальный его диаметр, по соотношению с магистралью и патрубками.

Общие сведения об устройстве

Нашим читателям, которые любят все мастерить своими руками, узнать подробнее о нем будет крайне полезно

Постараемся избегать сложных технических терминов, чтобы особенности этого важного конструкционного элемента были понятны большинству

Байпасом называют перемычку между подачей и обраткой, изготовленную в виде отрезка трубы. Обычно используют его для радиатора отопления, при ее этом диаметр должен быть меньше диаметра подачи на один размер. Чаще всего можно встретить трубы на 1/2″. Сегодня такое устройство стало несколько иным, хотя не забыты и его первоначальные возможности.

Современный байпас для отопления в сборе

Применение

Ниже рассмотрим основные варианты использования устройства:

Регулировка теплоносителя

Функциональное предназначение байпаса – возвращение в стояк избыточного количества теплоносителя из радиаторов отопления, в случае использования автоматического или ручного терморегулятора. В этом случае движение нагретой жидкости по отопительной системе происходит параллельно запорно-регулирующей арматуре. Если данного элемента не будет, вы не сможете произвести ремонт радиатора во время функционирования контура обогрева. Байпас позволяет ускорить процесс наполнения или опустошения отопительной системы.

Без электричества

Особенно установка устройства актуально для современных контуров обогрева, где предусмотрен циркуляционный насос. Оно дает ответ на самый часто задаваемый вопрос потребителями в торговых сетях: «Каким образом система будет работать, когда пропадет электроэнергия?».Много лет использование стандартных напольных котлов не предусматривало их зависимость от электричества. Однако использование системе обогрева циркуляционного насоса сделала агрегаты энергозависимыми.Когда электроэнергия пропадает, инструкция рекомендует перекрыть подачу теплоносителя на насос и открыть вентиль на центральной магистральной трубе. Если оснастить устройство клапаном, эта работа будет выполняться в автоматическом режиме. Все это нужно сделать для того, чтобы перевести систему в режим естественной циркуляции.

Какие применяются байпасы для отопления и схема их подключения

Установку приборов на байпасе необходимо выполнять по направлению к теплоносителю, соблюдая следующую последовательность:

• фильтр – служит для задержки крупных и мелких частиц, которые могут появляться в открытой системе отопления, поступая в нее из водопровода. Цена детали низкая, зато оно выполняет очень нужную работу;
• обратный клапан – обеспечивает движение теплоносителя только в одном направлении. При его установке необходимо руководствоваться стрелкой на корпусе, которое указывает направление потока;
• циркуляционный насос – необходим для принудительного перекачивания теплоносителя по отопительной системе.

Байпас на отопление с запорными кранами

Рекомендуем элемент устанавливать горизонтально. Тогда в системе не будет скапливаться воздух, т.е. она не будет «завоздушиваться».

Использование в однотрубном отоплении

Такая система является морально устаревшей, однако она еще достаточно часто встречается в домах советской постройки. Иногда такое отопление работает на редкость эффективно, из-за чего зимой в квартирах становится невыносимо жарко.

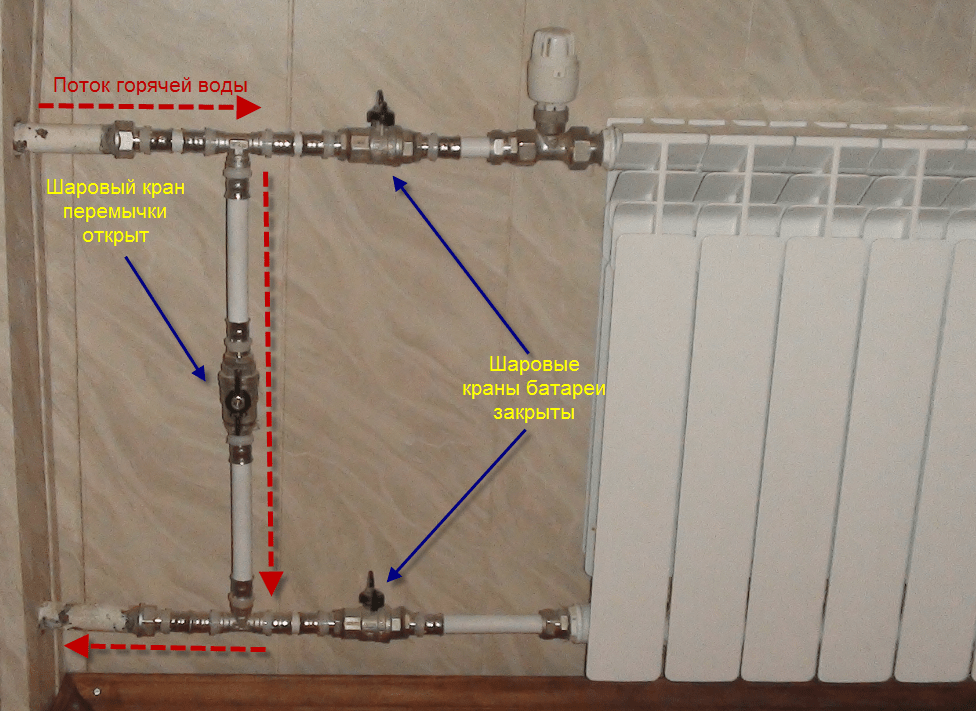

Байпас в однотрубном отоплении частного дома

В подобной ситуации помочь может монтаж байпаса.

Процесс несложный, однако, при его проведении требуется соблюдать некоторые условия:

1. Байпас нужно размещать на максимальном расстоянии от вертикального участка трубы. Правильнее сказать, как можно ближе к радиатору отопления.
2. Обводная труба отопления может изготавливаться прямо на месте установки из собственно трубы, тройника, которые соединяются с помощью сварочных работ.

1. Установите между байпасом и входным отверстием батареи отопления терморегулятор или регулировочный вентиль. Это позволит вам контролировать температуру в доме».

Обводная труба и энергозатраты

Монтаж устройства позволит сократить расходы энергоносителя. При сравнении с работой отопительной системы, где установлен замыкающий участок и обычный проточный, в первом случае объем подаваемого в радиатор теплоносителя уменьшиться на треть. При этом теплоотдача отопительного прибора сократиться примерно на 10%.

Самостоятельная установка байпаса в системе отопления

Эти изменения на практике не будут выглядеть кардинальными, когда система действительно отличается переизбытком тепла. При правильном подборе типоразмера радиаторов обычно есть определенный запас эффективности, составляющий около 10-15%, полностью покрывающий уменьшение теплоотдачи.

Необходимость создания обходного узла

Байпас (англ. – bypass) – часть трубопровода, имеющая запорно-регулируемую арматуру и созданная для обхода какого-либо отрезка тепломагистрали, на котором смонтировано оборудование. Этот элемент в основном используют в однотрубных схемах, где нагретая котлом жидкость переносится от одной батареи к другой с последующим возвратом в коллектор. Теплоноситель свободно протекает через байпас, а при надобности отсоединить подключенные приборы, встроенные в узел кран закрываются и, нагретая до нужной температуры, вода беспрепятственно проходит дальше по трубам.

Байпас в системе отопления – что это такое в однотрубной схеме?

Хотя однотрубные схемы уже технологически и морально устарели, они еще встречаются в зданиях, построенных во времена СССР и СНГ. По этой причине при создании обводных участков в таких схемах следует придерживаться определенных условий врезки.

Байпас в однотрубной схеме отопления

Для создания обходного участка понадобится:

• отрезок трубы необходимой длины;
• тройники и муфты;
• сварочный аппарат.

Обводную трубу необходимо размещать подальше от главного стояка тепломагистрали. На отрезке между радиаторной батареей и байпасом требуется врезать шаровой кран, необходимый для регулировки подачи теплоносителя.

Также возможно создание обводного участка и в двухтрубной схеме

Байпас имеет несколько сфер применения, но мы говорим об отоплении, так что рассмотрим возможности его использования именно в этом свете. Итак, разбираясь, что это такое – байпас в системе отопления, учитываем, что его в основном монтируют:

• в отопительных контурах с котлом и помпой, для осуществления впоследствии плановых ремонтных работ, ревизии или замены приборов, не останавливая тепломагистраль;
• для отладки температурного режима, которая выполняется за счет установленной запорно-регулировочной арматуры;
• как устройство, позволяющее снизить расход топливных затрат на отопление и при этом поддерживающее стабильную температуру. К тому же до 35% снижается расход циркулируемой жидкости, что также уменьшает финансовые затраты.

Обводной участок на циркуляционном насосе

Выпускаются байпасы на отопление, как с автоматическим, так и ручным управлением. Модели с автоматикой функционируют автономно и задействуются при включении в отопительный контур насоса. Когда запускается нагнетатель теплоносителя, то под давлением жидкости открывается клапан, а при отключении происходит автоматическое его закрытие. Байпасы можно условно разделить на обводные узлы, устанавливаемые на радиаторы и помпы. Первые монтируют непосредственно возле батареи (для съема обогревательного элемента без отключения магистрали), а вторые применяют для отсоединения оборудования или смены режима работы насоса и устанавливают непосредственно вместе с ним.

Необходимость байпаса

Определимся, зачем нужен байпас. Рассматривать принцип работы такого устройства целесообразнее, используя в качестве примера систему водяного отопления. В упомянутой системе байпас обычно расположен возле батареи отопления.

К примеру, если идет отопительный сезон и вдруг что то случается с батареями. Один из вариантов – течет жидкость. Обычно это подразумевает, что требуются определенные работы – трубы снимают, проводят ремонт либо осуществляют замену. Однако, не всегда можно такие работы провести – если на улице низкая температура. В этом случае наилучшим вариантом будет использование обходного пути, который позволит перенаправлять жидкость при ремонте.

https://youtube.com/watch?v=-9fwqhEX2R4

Для работы байпаса требуется выполнение следующих действий. Чтобы перенаправить поток, перекрывают кран, который ведет к радиатору и открывают кран, находящийся на байпасе.

Это приведет к тому, что жидкость пойдет по обходному пути, а не через основную магистраль. Таким образом, отопление в целом отключать не нужно, а батареи меняются и ремонтируются, не мешая работе отопительной системы в целом.

Но это не единственное предназначение обходного пути. Помимо аварийной ситуации, байпас в системе водоснабжения можно использовать в целях регулирования объема воды, которая подводится к радиатору, а также помогает в плане регулирования температуры.

Это все можно осуществлять, прикрывая или открывая запорные краны на подающих трубах. Если прикрывать, то вода движется по трубам не так интенсивно, посредством чего температура труб понижается. Отсеченная часть теплоносителя при этом будет сброшена к основной магистрали. То есть байпас оснащает систему отопления дополнительным обводным путем, а также запорными элементами, позволяющими управлять потоками теплоносителя.
