Терморегулятор для радиатора отопления: назначение, виды, выбор и установка прибора

Установка терморегулятора на радиатор отопления

Описать, как проходит установка термостата на радиатор отопления по шагам, довольно сложно, ведь тут может быть очень много вариантов, которые зависят от типа материала, внутренней контурной разводки. Однако стоит ознакомиться с несколькими рекомендациями.

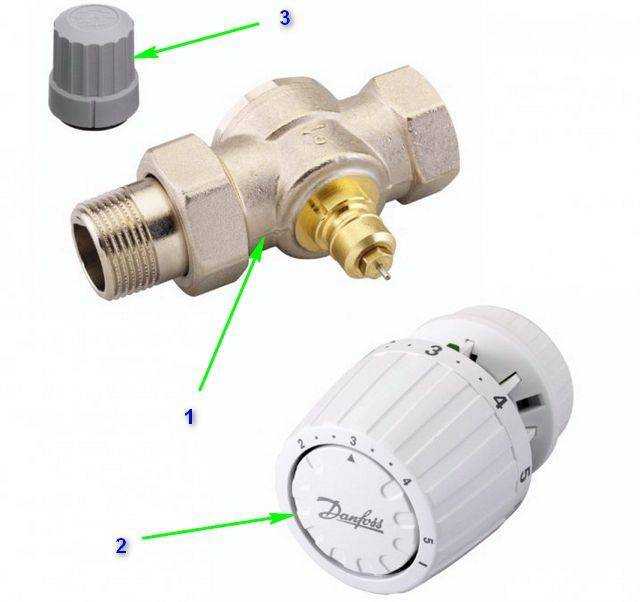

1. 1. Первое, что нужно знать, так это то, что термостат всегда устанавливается на входе труб подачи в батарею. На клапане есть недлинный патрубок-штуцер с накидной гайкой, что очень упрощает крепление прибора с батареей отопления и делает его разъёмным. На другой стороне клапана находится резьбовый патрубок. Он будет прочно паковаться с трубой подачи либо другими предметами обвязки.
   2. Перед началом работ по установке нужно осмотреть трубы на наличие теплоносителя. Если есть необходимость – слить.
   3. Монтаж начинается всегда с крепления термоклапана. Головка всегда устанавливается в последнюю очередь. Шток клапана, который выступает, должен быть прикрыт колпачком, чтобы не возникло неожиданных механических повреждений.
   4. Клапан крепят с таким расчётом, чтобы головка находилась в горизонтальном положении. Однако под это условие не попадает ручная термоголовка и термоголовка для радиатора отопления с выносным датчиком, потому что тут положение не играет особой роли.
   5. Присоединение клапана к подводке происходит самым подходящим для таких труб способом. Для металлопласта может подойти запаковка пресс-фитинга, а для полипропилена — запаковка фитинга с переходом на сварную муфту. Если трубы из металла и позволяют условия, то можно сделать прямую запаковку, систему сгонов либо применить гайку-«американку».
   6. Многие задаются вопросом, стоит ли устанавливать перед термостатом шаровой кран. Хотя он не является основным элементом, свои плюсы в его монтаже всё же есть.

В случае если в комнате стоит две батареи отопления, будет бессмысленно устанавливать термостат на каждую. Устройства будут только мешать работе друг друга. При равноценности радиаторов логично прикрепить прибор на любой из них. На какой вы сделаете установку значения не имеет. При разных мощностных характеристиках отопительных устройств, стоит крепить термостат на тот, что имеет большую отдачу тепла.

Если термостат крепится на радиатор, подключённый к однотрубной системе, то нужно придерживаться нескольких условий. Само собой, термоклапан должен подходить однотрубной системе

Важно, чтобы посреди труб подачи и обратки был установлен байпас (труба-перемычка). В диаметре байпас должен быть меньше диаметра проводки на размер

Ни в коем случае между стояком и байпасом не должно быть запорных элементов. Если это шаровой кран либо термостат, то они должны располагаться на промежутке от байпаса до батареи.
После процедур по монтажу клапана требуется заполнить радиатор теплоносителем и запустить систему на циркуляцию с целью проверки на герметичность. Если протечек в узлах соединений и из-под штока термоклапана не наблюдается, то работы проведены хорошо.
Если нужно выполнить предустановку термоклапана, то делать это стоит уже сейчас. Загляните в эксплуатационную инструкцию устройства и выставьте нужное значение по шкале. Установка выполняется самостоятельно. Для этого необходимо снять кольцо со шкалой со стопора и провернуть до совмещения требуемого деления с меткой.
После всего уже можно начинать установку головки. В инструкции в обязательном порядке должны быть прописаны варианты. Бывают термоголовки, которые можно закрепить одним нажатием (характерно для производства компании «Danfoss»). Бывают такие, которые присоединяются на корпусе клапана накидной гайкой М 30х15. Проследите за тем, чтобы была обеспечена максимальная видимость шкалы установки. Теперь гайку можно затянуть.
На последнем этапе нужно провести настройку термостата. Это можно выполнить самостоятельно. Программирование термоголовок электронных осуществляют в соответствии с инструкциями.

Особенности термоклапана

Ранее упоминалось, что он является универсальным, то есть на него можно устанавливать любой вид термоголовки. Однако, несмотря на это, он имеет две разновидности. Они зависят от того, в какой системе отопления должен использоваться кран. однотрубной или двухтрубной.

Разновидностями термоклапана не стоит пренебрегать, ведь, установив в однотрубную систему кран для двухтрубной. радиатор будет плохо прогреваться. Причиной этого является то, что запорная арматура для 2-трубной системы имеет высокое гидравлическое сопротивление. Фактически оно вдвое больше такого показателя вентилей для 1-трубной системы. Чтобы достичь такого сопротивления, производители делают малое проходное сечение. Оно же позволяет уменьшить давление на вентили и сбалансировать давление в системе. Из-за этого при условии низкого давления (характерно для 1-трубной системы) через кран поступает мало теплоносителя.

Для 1-трубных систем подходят те вентили, проходная способность которых равна или превышает 3.

Монтируют электронный терморегулятор на батарею весьма просто. Для этого выполняют следующие действия:

1. Перекрывают стояк и спускают воду.
2. У радиатора отрезают кусок трубы. Его длина должна соответствовать длине термостатического вентиля. По сути дела трубу перерезают в одном месте.
3. Демонтируют часть трубы, которая осталась в радиаторе. Эти шаги не выполняют, если система отопления только создается или стоит кран с такими размерами, как и у нужного вентиля.
4. Откручивают от термовентиля штуцер с американкой.
5. Штуцер фиксируют в радиаторе, а основание крана на трубе.
6. Прикладывают кран до штуцера в радиаторе и затягивают американку. Вентиль должен находиться так, чтобы шток «смотрел» в сторону.
7. Фиксируют электронную или механическую термоголовку.

Особенности установки являются такими:

• термостат обычно ставят на вводную трубу. При этом стрелка на нем должна совпадать с направлением движения теплоносителя;
• электронное устройство всегда должно находиться в горизонтальном положении. Запрещается размещение термоголовки над трубой. Это потому, что тепло от трубы будет нагревать цилиндр и вызывать ненужное перекрытие радиатора. Следствие — холодное помещение;
• большинство электронных и механических регуляторов настроены для монтажа на высоте 40-60 см. Если же разместить их на высоте 10-15 см (нижнее подключение батареи), то в помещении будет слишком тепло. Решить проблему с нижним подключением можно благодаря перенастройке терморегулятора, использованию выносного датчика или покупкой специально предназначенного регулятора;
• если система отопления является однотрубной, то вводную и выводную трубу правильно соединять дополнительной трубой. То есть надо создавать байпас.

Установка терморегулятора на радиатор отопления

Монтаж регулятора температуры на батарею не слишком сложное занятие, но нужно обязательно выполнить подготовительные мероприятия и строго соблюдать некоторые правила.

Что нужно знать перед установкой

Рекомендуем устанавливать терморегуляторы на верхний вход батареи, это способствует более простому управлению и правильному температурному режиму.

Итак, прежде чем начать крепить термостат, сначала ознакомьтесь с некоторыми правилами:

1. Не монтируйте терморегулятор на чугунные модели, так как этот сплав инертен. Лучший выбор – алюминиевые или биметаллические радиаторы.
2. Устанавливайте температурный регулятор не ниже 0,8 м от пола.
3. Регулятор расположите так, чтобы было удобно его настраивать.
4. Автоматические модели не монтируйте за радиаторными экранами или драпировками, иначе датчик будет неправильно работать.
5. В случае монтажа устройства в частном доме, терморегулятор нужно крепить на батарее в кухне, гостиной или комнатах на верхних этажах.

Стоит отметить, что после окончания отопительного сезона устройство нужно открыть. Это делается для того, чтобы на клапане не образовывался осадок от теплоносителя.

Процесс монтажа

Непосредственно перед установкой обязательно перекройте подающий стояк и слейте с батарей воду. Только после этого можно перейти к монтажу. Последний производится по следующему плану:

1. Сначала отрежьте подводки труб на небольшом расстоянии от батареи.
2. Отсоедините отрезанную линию и кран (при его наличии) от отопительного прибора.
3. При использовании однотрубной системы отопления нужно вварить перемычку между обратной и подающей линией.
4. С крана регулятора температуры и запорного вентиля нужно демонтировать хвостовики и гайки, после этого заверните их в пробки батареи.
5. Соберите трубную обвязку и закрепите на нужное (выбранное) место.

Схемы подключения

1. Подающая линия; 2. Батарея; 3. Датчик регулировки температуры; 4. Нижний кран; 5. Воздухоотводчик (автоматический или ручной); 6. Перемычка; 7. Обратная линия; 8. Заглушка.

В случае однотрубной системы диаметр байпаса сделайте меньшим на размер, чем диаметр трубопровода линии.

В двухтрубной системе терморегулятор можно установить на верхнем подводе. Так будет удобнее регулировать температуру.

Рекомендации по выбору

В зависимости от типа системы отопления и условий монтажа прибора, для управления потоком теплоносителя могут применяться комплекты клапан – термоголовка в различных сочетаниях. В однотрубных системах обогрева рекомендуется устанавливать клапаны с повышенной пропускной способностью и малым гидравлическим сопротивлением (маркировка изделия производства DANFOSS – RA-G, RA-KE, RA-KEW).

Та же рекомендация касается и двухтрубных самотечных систем, где теплоноситель циркулирует естественным образом, без принудительного побуждения. Если же схема обогрева – двухтрубная с циркуляционным насосом, то следует выбрать клапан с возможностью регулировки пропускной способности (маркировка DANFOSS – RA-N, RA-K, RA-KW). Эта регулировка производится достаточно просто и специальный инструмент для нее не нужен.

Когда вопрос с подбором клапана решен, нужно определиться с типом термоголовки. Они предлагаются в следующих исполнениях:

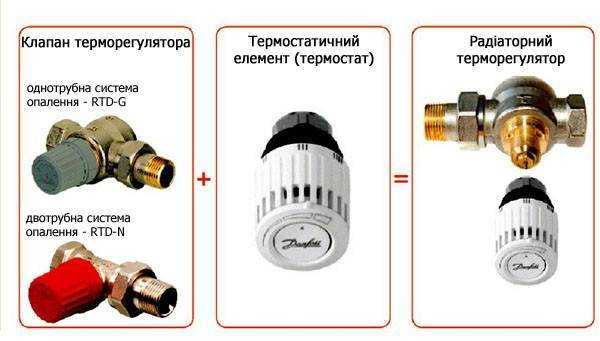

1. С внутренним термоэлементом (как на схеме, представленной выше).

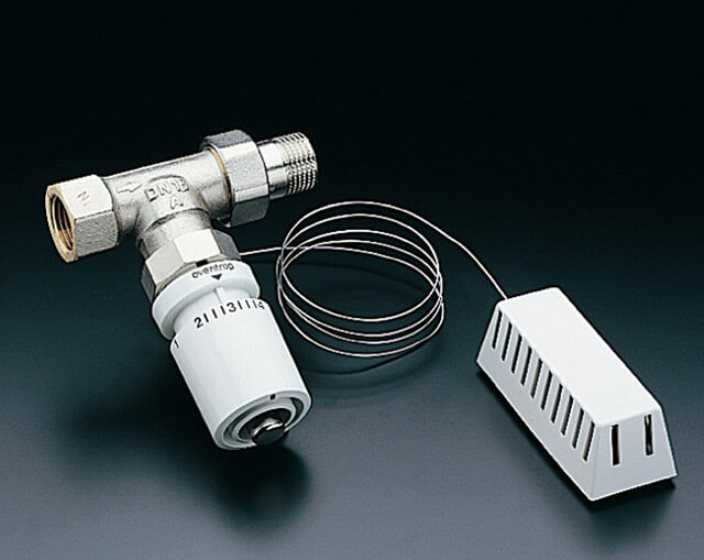

2. С выносным температурным датчиком.
3. С внешним регулятором.
4. Электронные (программируемые).
5. Антивандальные.

Обычный терморегулятор для радиаторов отопления с внутренним датчиком принимается к установке, если есть возможность расположить его ось горизонтально, чтобы воздух помещения свободно омывал корпус прибора, как показано на рисунке:

Внимание! Не допускается установка терморегулятора на батарею в вертикальном положении, тепловой поток, поднимающийся от подающего трубопровода и корпуса клапана, станет оказывать влияние на сильфон, в результате чего устройство будет работать некорректно. Если горизонтальный монтаж головки невозможен, то лучше приобрести к ней выносной датчик температуры в комплекте с капиллярной трубкой длиной 2 м. Именно на таком расстоянии от радиатора можно расположить данное устройство, прикрепив его к стене:

Именно на таком расстоянии от радиатора можно расположить данное устройство, прикрепив его к стене:

Если горизонтальный монтаж головки невозможен, то лучше приобрести к ней выносной датчик температуры в комплекте с капиллярной трубкой длиной 2 м. Именно на таком расстоянии от радиатора можно расположить данное устройство, прикрепив его к стене:

Помимо вертикального монтажа для покупки выносного датчика бывают и другие объективные причины:

• радиаторы отопления с регулятором температуры находятся за плотными шторами;
• в непосредственной близости от термоголовки проходят трубы с горячей водой либо присутствует другой источник тепла;
• батарея стоит под широким подоконником;
• внутренний термоэлемент попадает в зону сквозняка.

В комнатах с высокими требованиями к интерьеру батареи зачастую прячут под декоративными экранами из различных материалов. В таких случаях попавший под кожух терморегулятор регистрирует температуру скапливающегося в верхней зоне горячего воздуха и может целиком перекрыть теплоноситель. Мало того, полностью закрыт доступ к управлению головкой. В этой ситуации выбор следует сделать в пользу выносного регулятора, совмещенного с датчиком. Варианты его размещения показаны на рисунке:

Электронные термостаты с дисплеем также бывают двух видов: со встроенным и съемным блоком управления. Последний отличается тем, чтоб электронный блок отсоединяется от термоголовки, после чего она продолжает функционировать в обычном режиме. Назначение подобных устройств — регулировка температуры в помещении по времени суток в соответствии с программой. Это позволяет снижать отопительную мощность в рабочее время, когда дома никого нет и в прочих подобных случаях, что приводит к дополнительной экономии энергоресурсов.

Когда в доме есть маленькие дети, которым все хочется попробовать своими ручками, лучше установить терморегулятор антивандального типа с кожухом, предохраняющим настройки прибора от неквалифицированного вмешательства. Это касается и термостатов, стоящих в других общественных зданиях: детских садах, школах, больницах и так далее.

Настройка ручного радиаторного терморегулятора

В разных домах, комфортная температура может отличаться. Тщательные точные расчёты может провести специалист – теплотехник.

Примерные позиции на регуляторе:

• Значок снежинка * — это функция поддержания минимальной температуры, чтобы в отсутствие хозяина отопление не размёрзлось. Полезно для загородных домов, владельцы которых не находятся там всё время.
• 1 – можно сказать, это прожиточный минимум, удержит температуру примерно на 15 °C.
• 2 – спальная, 18 °C, при которых комфортно спать.
• 3 – самый популярный показатель – это примерно 21 °C, комфортная для жизни температура.
• 4 – тёплые 24 °C.
• 5 – жаркие 27 °C.

Быть ли не быть терморегулятору в системе отопления?

Устанавливая систему отопления выбирая терморегуляторы для радиаторов руководствоваться необходимо тем, что их установка должна принести максимум удобств и защиты от поломок в системе отопления. Перепады температуры за окном зимой не должны отражаться на комфортных условиях в доме, стало тепло на улице – регуляторы температуры для батарей отопления понизят поток тепла, похолодало – повысят.

Существуют несколько компаний, производящих терморегуляторы и термостатические головки. Лучшими из всех признаются:

Датская компания «Данфосс».

Германская «Oventrop».

Каждая из них производит автоматические приборы для поддержания оптимальной температуры воздуха в помещениях. Прежде расскажем о датской компании Danfoss и особенностях радиаторных терморегуляторов, ею производимых.

Место установки

«Данфосс» является разработчиком конструкций радиаторных термостатов для любого вида систем отопления. Термостаты Danfoss врезаются перед батареей, на подающей тепло трубе. Могут быть поставлены в однотрубную или двухтрубную систему отопления в любом помещении различной этажности зданий.

Терморегуляторы Danfoss, так же, как и термостаты Oventrop, могут хорошо вписаться в любой вид интерьера, имеют удобные настройки и привлекательный дизайн. Терморегуляторы для радиаторов отопления специально настроены на суровые российские зимы, им не нужно профилактическое обслуживание, они имеют довольно длительный срок эксплуатации. Термостаты рассчитаны на поддержание температуры воздуха помещения от 6°С до 26°С. Задавая температурный режим, надо учитывать, что отклонение будет всего лишь на плюс один градус. Терморегуляторы для радиаторов распределяют нужное количество воды по всей отопительной системе.

https://youtube.com/watch?v=KVUqKJ_6Ei4

Снижая излишнее тепло в отопительной системе, терморегуляторы оптимизируют температурный режим в помещениях и позволяют экономить, например, в частных особняках, до 22% процентов тепловой энергии, сокращая при этом расход топлива, обеспечивая, таким образом, сохранение окружающей среды. Термостаты, проще говоря, окупают вложенные деньги много раз:

экономят расход топлива,

улучшают микроклимат,

ремонт производить нет необходимости.

Особенно почувствует разницу тот владелец дома, у которого отопительная система работает на солярке. Установив терморегуляторы для радиаторов отопления, за их счет хозяин получит экономию в десятки литров солярки. Для примера, затрачивая ранее по 55, он перейдет на 45 литров. Таким образом, пересчитав снижение расхода, получит кругленькую цифру экономии.

Термостатические головки

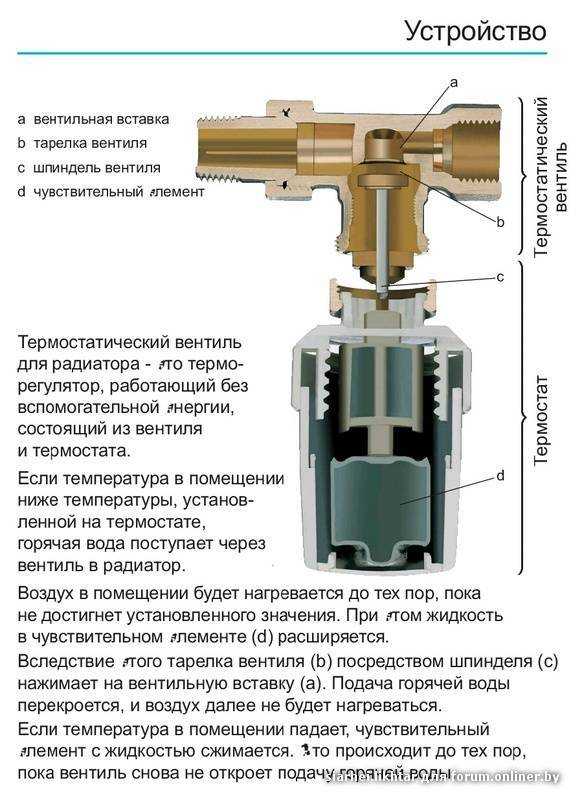

Термостатической головкой называется герметичный цилиндр, в который встроена пластиковая рукоятка и сильфон. Сильфоном называется упругая оболочка, которая наполнена специальным веществом.

Это может быть как жидкость, так и газ, у которого высокое температурное расширение – толуол, ацетон или газоконденсат. Данные вещества обладают сильной чувствительностью к нагреванию и реакцией в виде резкого увеличения объёма.

Ручные

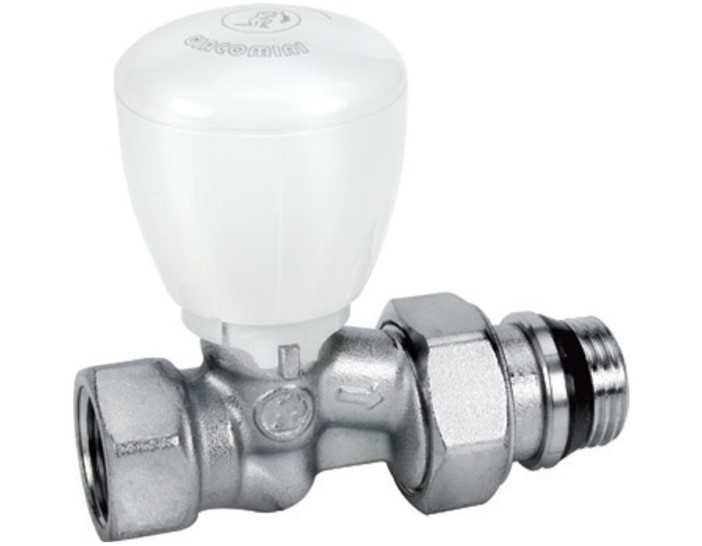

Работа ручных термостатических головок похожа на работу обыкновенного крана. Для регулировки температуры батарей отопления, необходимо повернуть регулятор в определённую сторону. Таким образом можно настроить термоклапан для радиатора отопления, пропуская через себя минимальное или максимальное количество теплоносителя.

Такие устройства являются самими дешёвыми и самыми надёжными. Но, стоит отметить, что они не особо удобны. Для изменения теплоотдачи придётся прокручивать вентиль вручную.

Их установка возможна на выходе или входе отопительного радиатора вместо шаровых кранов. Производить регулировку можно любым из них.

Механические

Механические регуляторы температуры для батарей отопления являются наиболее сложными. Поддержание заданной температуры происходит автоматически. Сильфон является основой термостатической головки.

Сильфон служит в качестве подпорки для штока. Шток перекрывает проходное сечение клапана. Он находится в поднятом состоянии до тех пор, пока не нагреется вещество на сильфоне. Как только начинает увеличиваться температура, цилиндр увеличивается в размерах (происходит процесс расширения газа или жидкости). Он оказывает давление на шток, который, в свою очередь, продолжает перекрывать проходное сечение.

Через радиатор проводится всё меньшее количество теплоносителя, и он начинает остывать вместе с веществом, находящимся в сильфоне. Из-за этих явлений цилиндр становится всё меньше по размеру, шток поднимается. Через радиатор проходит всё большее количество теплоносителя, и он начинает нагреваться. Затем цикл вышеописанных действий повторяется.

Газовый или жидкостный

Когда в помещении устанавливается такой регулятор батареи отопления, температура воздуха в комнате регулируется очень точно. Погрешность составляет лишь один градус. Но, стоит отметить, что в целом дельта находится в прямой зависимости от инертности вещества в сильфоне. Его заполнение может производиться при помощи газа или жидкости. Газы способны быстрее давать реакцию на изменения температуры, но со стороны технологичности, создание их сложнее.

Изменение объёмов жидкости происходит немного медленнее, но их сделать проще. Больше всего представленных терморегуляторов для отопительных радиаторов оснащаются термоголовками с сильфонами заполненных жидкостью.

С выносимым датчиком

Установка механической термостатической головки должна проходить таким образом, чтобы она имела направление в комнату, так как это позволяет более точно измерить температуру. Так как они немаленьких размеров, данный способ установки не всегда применим. В этом случае можно установить терморегулятор для отопительного радиатора с выносным датчиком.

Датчик температуры присоединяется к головке капиллярной трубкой. Его установка возможна в любой точке, в которой планируется измерение температуры воздуха. Единственным минусом данного решения является немаленькая стоимость.

Но, стоить отметить, что при установке такой системы есть возможность более точного поддержания температуры.

Электронные

Что касается размеров данной установки, электронный терморегулятор для радиатора ещё больше по величине, также большие размеры имеет и его термостатический элемент. Помимо электронных элементов здесь происходит установка двух батарей.

Управление микропроцессора происходит при помощи движения штока. У таких моделей имеется множество дополнительных функций. К примеру, есть возможность установки температуры помещения по часам.

Для чего это может пригодиться? Например, давно доказанным научным фактом является то, что сон в прохладном помещении гораздо полезнее. Данная установка даёт возможность программирования температуры именно в ночное время. А к утру, во время пробуждения, можно сделать более тёплый температурный режим.

Главными недостатками таких моделей является немаленький размер, и необходимость постоянного слежения за зарядкой батареи, а также высокая стоимость.

Монтаж и настройка терморегулятора

Если установка терморегулятора на радиатор отопления произведена правильно, то устройство сразу же начнет работать корректно.

Перед началом монтажа

Перед началом установки обратите внимание на следующие важные пункты, которые позволят избежать элементарных ошибок монтажа терморегулятора:

Клапан всегда ставится на входе воды в радиатор. На выходе из радиатора прибор правильно работать не будет; Термостат для радиаторов должен располагаться горизонтально. Такое положение необходимо для того, чтобы поднимающийся от радиатора нагретый воздух не вносил коррективы в работу термоголовки прибора; Правильный монтаж термостата на отопительный радиатор
Не допускается такое расположение прибора, при котором на него попадали бы прямые солнечные лучи; Клапан должен быть установлен так, чтобы направление стрелки на его корпусе совпадало с направлением потока воды в трубе; Терморегулятор должен находиться на определенной высоте от пола. Обычно это 40-80 см. На каждой модели указана рекомендованная высота. Если в наличии нет подходящей модели, купите прибор с выносным датчиком

В этом случае будет неважно, на какой высоте находится термоголовка; Желательно, чтобы датчик не был ничем закрыт и имел возможность свободного доступа; Если терморегулятор устанавливается в однотрубную систему, необходимо установить между верхней и нижней трубами перемычку (байпас). Без этой перемычки вы будете ограничивать скорость движения теплоносителя на всем стояке; Схема установки терморегуляторов для разных систем отопления
Если в помещении имеются 2 радиатора одинаковой мощности, то не имеет смысла устанавливать устройство на каждый из них. Достаточно и одного прибора

Если мощность радиаторов различается, то регулятор устанавливается на тот из них, который имеет большую мощность

Достаточно и одного прибора. Если мощность радиаторов различается, то регулятор устанавливается на тот из них, который имеет большую мощность.

Установка терморегулятора

Рассмотрим последовательность действий при монтаже теплового регулирующего прибора:

1. Вода из системы отопления должна быть слита, а водяной стояк должен быть перекрыт.
2. Прикрутить клапан ко входу радиатора, установив его в горизонтальном положении.
3. Соединить терморегулятор с подающей магистралью.
4. Открыть подачу теплоносителя и заполнить систему нагретой водой.
5. Проверить герметичность всех соединений. Должны быть исключены любые подтекания теплоносителя. Если таковые имеются, подтянуть места соединений.
6. Если необходимо, выполняется предустановка клапана. Для этого оттягивается стопорное кольцо, а затем метка совмещается с нужным делением. После этого кольцо стопорится.
7. На клапан устанавливается термоголовка. Она может либо защелкиваться, либо фиксироваться накидной гайкой.

Настройка терморегулятора

После того, как терморегулятор для радиатора отопления был установлен, его необходимо настроить, чтобы в помещении создалась наиболее комфортная для людей температура. Делается это для механического устройства в следующем порядке:

1. Закрываются все окна и двери, а также отключаются кондиционер и система вентиляции.
2. В комнате должен находиться обычный термометр.
3. Вращая термоголовку до упора влево, полностью открываем клапан подачи теплоносителя. Это положение соответствует максимальной теплоотдаче радиатора.
4. Через несколько минут, когда помещение прогреется на 5-7 градусов, необходимо полностью перекрыть радиатор. Для этого клапан поворачивается вправо до упора.
5. Температура начнет постепенно понижаться. При достижении наиболее комфортных условий клапан нужно постепенно открыть.
6. Клапан открывается до того момента, пока отчетливо не послышится шум теплоносителя. Это и будет положение клапана с наиболее комфортной температурой.
7. Клапан оставляется в данном положении.
8. Если возникнет необходимость в изменении температуры, это легко можно сделать регулятором термоголовки.

Электронные терморегуляторы не нуждаются в настройке. Достаточно выставить желаемую температуру в помещении, а прибор сам отрегулирует напор теплоносителя.

Процесс установки клапана в отопительную систему достаточно прост. Всю работу легко можно проделать самостоятельно. Тем более, что терморегулятор можно устанавливать как на новую, так и на уже эксплуатируемую систему.

Достоинства и недостатки терморегуляторов

Монтаж терморегулятора очень прост. Советуем воспользоваться схемами монтажа, представленными в этом обзоре.

Однозначно, плюсов у датчика температуры больше:

1. Простота монтажа и управления. Монтировать механическое устройство можно без посторонней помощи и специальных навыков, имея минимум инструментов. Управление у механических и автомоделей простое: температура задается поворотом колесика или нажатием на кнопку.
2. Устанавливайте терморегулятор вместе с газовым счетчиком и это существенно сократит ваши затраты на коммуналку. По подсчетам для среднестатистической квартиры установка терморегулятора и счетчика способна дать до 20% экономии на энергопотребление.
3. Продвинутые модели позволяют программировать работу котла на час, день и даже месяц. Температура устанавливается в зависимости от активности хозяев дома.
4. Система не нуждается в затратах при эксплуатации.

Но устройство не лишено и недостатков:

1. Сложные элементы требует вмешательства специалиста и выверенного монтажа. А стоимость качественного автопрограмматора составит не менее 300 долларов.
2. Шторы могут препятствовать определению верной температуры. При опущенном состоянии датчику придется снимать данные температуры за шторой. В такой ситуации необходимо ставить мобильный датчик в комнату.
3. Низкая точность выставляемой температуры с ручными вентилями и неудобства ручной регулировки к каждой батарее.
4. После установки механические модели необходимо настраивать. При некорректной установке элемента нарушается контроль температуры.
