Заземление ванны в квартире: способы, материалы и этапы монтажа

Заземление ванн и других потенциально небезопасных приборов и объектов

От каждого прибора должен отводиться отдельный проводник. Нельзя подсоединять к заземляющей шине щитка заземляемые устройства последовательно. В качестве заземляющего проводника должен браться медный сечением не меньше 2,5 мм2, если он будет механически защищен, и 4 мм2, когда такой защиты не будет. Также допускается использование алюминиевых и стальных проводников с сечением не меньше 16 мм2. Желательно использовать изолированный провод. Зачищаем его оба конца, на которых затем делаем кольцо под крепеж. Начнем с обычных душевых кабин и ванн. Они оснащены специальным креплением – ушком. При необходимости очищаем его в месте установки крепежа (подходящий болт с гайкой и шайбами, которые предохранят петлю провода и ушко от продавливания) от эмали, грязи или ржавчины до чистого металла.

Правильное заземление ванной

В старых металлических ваннах заземление не предусмотрено. Если у них ножки являются неотъемлемой частью всего изделия (не съемные), то просверливаем в одной из них отверстие диаметром 4–6 мм под соответствующий болт с гайкой и шайбами. Сверлить надо в таком месте, чтобы отверстие не снизило прочность ножки, а крепеж и провод заземления не портили внешний вид. Перед креплением проводника место вокруг отверстия с обеих сторон надо очистить до чистого металла.

К съемным ножкам подводить заземление нельзя, так как контакт между ними и самой металлической ванной со временем значительно ухудшается, а то и вовсе пропадает из-за окисления и даже ржавления их прилегающих поверхностей от повышенной влажности, а также деформации, вызванной частой сменой температуры. Но если стойки крепятся к корпусу ванной болтами, то можно подсоединить заземление к одному из них. Когда нет такого крепления ножек, поступаем следующим образом.

В стальной ванне делаем сквозное отверстие у бортика со стороны, обращенной к стене. В чугунной с внешней ее стороны просверливаем глухое отверстие диаметром 5 мм в месте, где максимальная толщина металла. Лучше возле бортика. Затем нарезаем резьбу под болтик диаметром 6 мм (с шайбой). Главное, чтобы не получилось вместо глухого сквозное отверстие и не повредилось эмалевое покрытие внутри ванной. Но и глубина отверстия должна быть достаточной – 5–6 мм, чтобы надежно и с хорошим контактом установить заземление. У метчика для нарезки резьбы необходимо будет сточить заостренную носовую часть. Так удастся глубже нарезать резьбу.

Что делать, если ванна акриловая? Изготовленная экструзионным способом идет с металлической рамой-подставкой. Если на ней нет специального ушка под заземление, то просверливаем отверстие. Если акриловая ванна литая, то в ней обычно должна быть специальная перемычка. Когда ее нет, поступаем как с металлической ванной – сверлим отверстие. Заземление акрилового сантехнического прибора обезопасит еще и от статического электричества, накапливающегося на нем, когда в ванной относительно небольшая влажность.

Это необходимо, чтобы не получить «привет» от соседа в виде разряда током. Как это бывает, упоминалось в начале первой главы. Для этого можно использовать стальные хомуты с отверстиями. Все места подсоединения заземления надо покрыть битумной мастикой, чтобы не ржавели. Все проводники следует завести в коробку уравнивания потенциалов (КУП), установленную в малозаметном месте в ванной комнате. Это обычная коммутационная коробка из пластика с 1-ой общей шиной. А уже из нее тянем 1 изолированный провод того же сечения до заземляющей шины щитка.

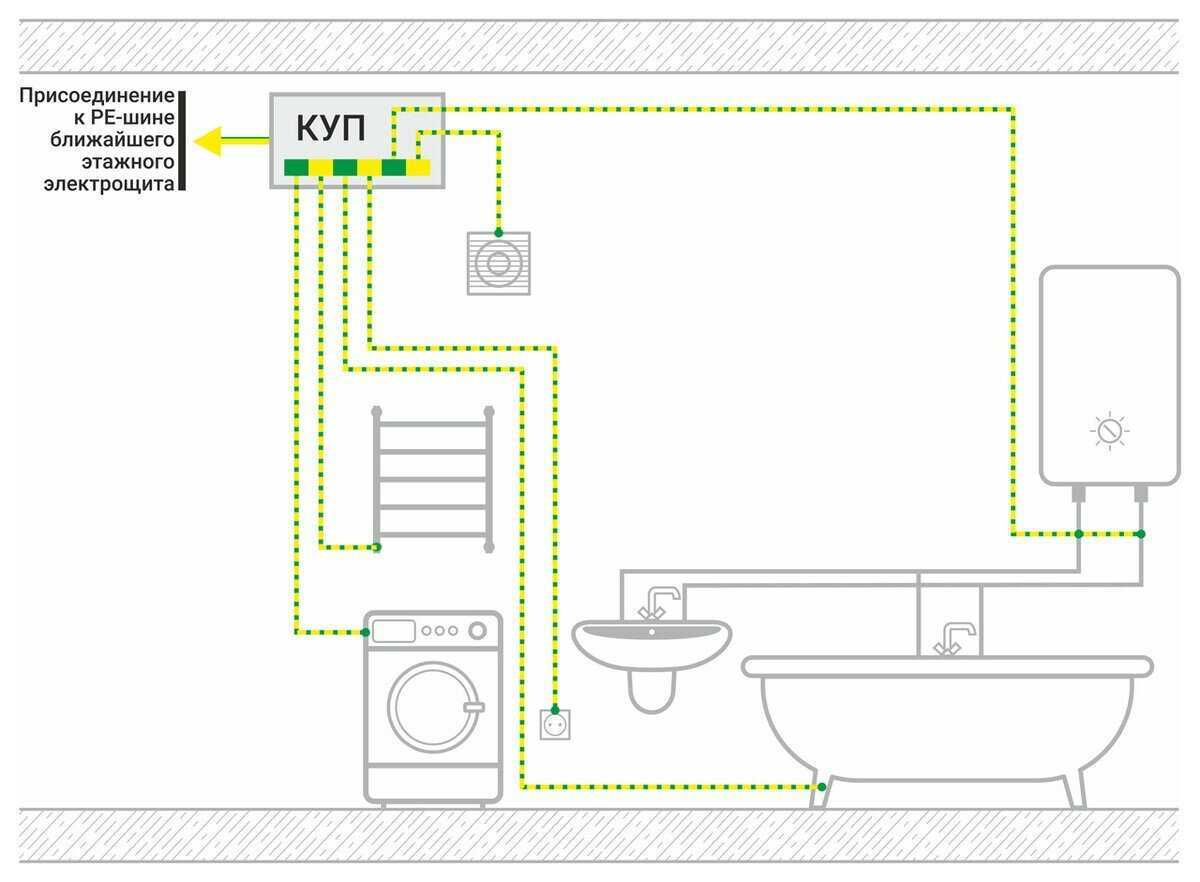

Выравнивание потенциалов ванной комнате

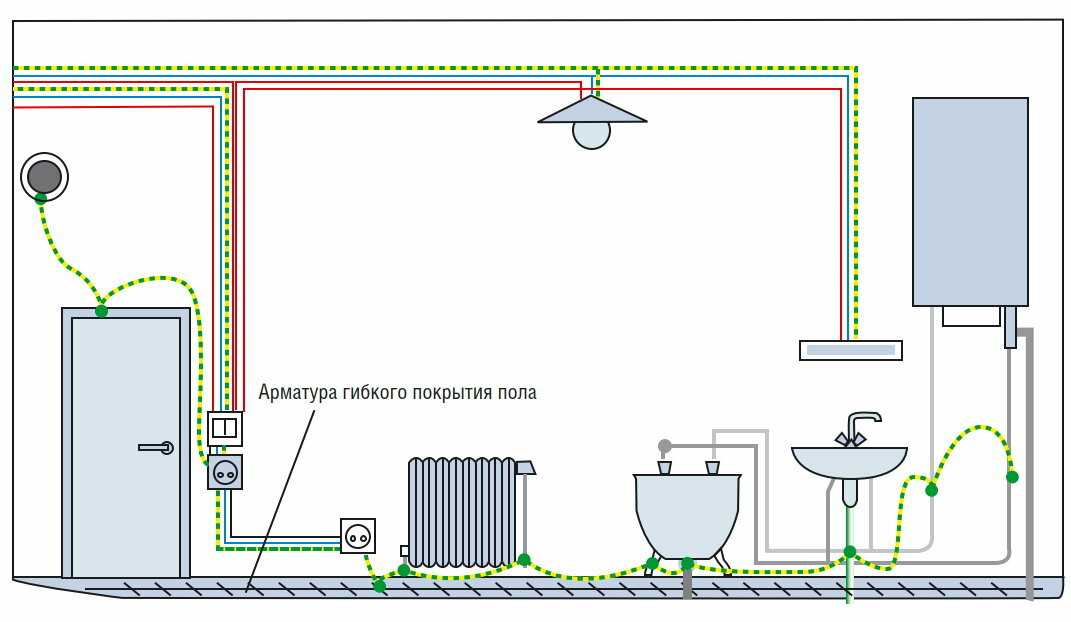

Система уравнивания потенциалов в ванной комнате необходима для обеспечения ее полной безопасности. Кроме основного контура заземления, предусмотренного в любом строительном проекте современного здания, необходимо создать дополнительный контур для конкретного помещения. Каждый проводник имеет определенный электрический потенциал. Сам по себе он не представляет опасности. Опасность лежит в их разности между различными металлическими предметами. Чем выше она будет, тем больше вероятность поражения электрическим током человека.

Выравнивание потенциалов в ванной комнате является таким же важным аспектом, как заземлить ванну. Оно представляет собой снижение шагового напряжения на поверхности посредством защитных проводников, проложенных внутри пола помещения или на его поверхности. Они подсоединяются к заземляющему устройству. Также снизить разность потенциалов можно при помощи специального напольного покрытия. Выравнивание потенциалов в ванной или других помещениях должно обязательно производиться специалистом, о некоторых его особенностях можно узнать в следующем видео материале:

</index>

Инесса Как сделать заземление ванны в квартире или частном доме?

Заземление ванны – актуальный вопрос для каждой квартиры и частного дома, ведь и вода, и металл отлично проводят электроток. Зачем конкретно необходима данная процедура, что будет, если ею пренебречь, и каким образом ее выполнить? Рассказываем обо всех важных тонкостях и показываем видео, как сделать заземление ванны своими руками.

Для чего делать заземление ванны?

Сначала проясним, что заземление – это защитная мера, предполагающая отведение электричества с токопроводящих поверхностей. Тут может возникнуть вопрос: зачем заземлять ванну, если она не является электроприбором? Суть в том, что вода – сильный токопроводник, который в сочетании с металлом может создать серьезные проблемы, вплоть до электроудара. Дабы избежать неприятностей, в комнатах с высокой влажностью к заземляющему контуру необходимо подключить все потенциально опасные металлические изделия. И ванну, как наиболее крупное из них, – в первую очередь. Таким образом, заземление нужно для безопасного использования ванны и защиты домочадцев от несчастных случаев во время водных процедур.

Как сделать заземление ванны?

Для заземления необходим специальный заземляющий кабель, ведущий к щитку. Технология работы зависит от материала, из которого произведена ванна.

Современная чугунная ванна оснащена ушком с отверстием, называемым лепестком, в который монтируется болт с гайкой и шайбами. Заземление в данном случае выполняется очень просто: нужно всего лишь зажать заземляющий кабель между шайбами и зафиксировать его гайкой.

Заземление ванны своими руками

С советской чугунной ванной все сложнее, так как здесь нет лепестка. Ее заземление производится по такой схеме:

В расклинивающем отростке возле ножки прибора сделайте отверстие глубиной 1 см.
С помощью метчика сделайте в отверстии резьбу и вкрутите в нее болт с шайбами и гайкой.
Зажмите кабель между шайбами.

Важно! Заземляющий провод не рекомендуется подсоединять к ножкам чугунной ванны – между ними и чашей прибора часто нет необходимого контакта

Стальная ванна также имеет лепесток для подсоединения кабеля, но здесь следует принимать во внимание один отличительный нюанс: чтобы добиться качественного заземления, эмаль вокруг отверстия для установки обжимного винта следует зачистить до металла. Акриловая ванная нуждается в заземлении, даже несмотря на то, что акрил является сильным диэлектриком

Такая необходимость обусловлена двумя причинами:

Акриловая ванная нуждается в заземлении, даже несмотря на то, что акрил является сильным диэлектриком. Такая необходимость обусловлена двумя причинами:

Акриловая ванна не очень хорошо держит форму, поэтому ее защищают стальной рамой, а она отлично проводит ток.
Если чаша приборы имеет большую площадь, она через какое-то время эксплуатации накапливает электрозаряд.

Заземление акриловой ванны выполняется через лепесток, но перед этим вокруг него нужно удалить всю краску.

Как видите, заземлять ванну нужно в обязательном порядке. Теперь вы знаете, как это сделать, чтобы точно обезопасить себя и домочадцев от удара током – следуйте этим правилам и не рискуйте с электричеством.

Заземление в ванной комнате: видео

https://strojdvor.ru/elektrosnabzhenie/kak-zazemlit-vannu-v-kvartire-poshagovaya-instrukciya/
https://dizain-vannoy.ru/remont/nuzhno-li-zazemlyat-vannu.html
https://sandizain.ru/vopros-otvet/zachem-i-kak-zazemlyat-vannu.html

Выбор материалов для заземления

Обычно для дома применяют 6-миллиметровый многожильный кабель. Сечение такого провода достаточное для обеспечения электробезопасности жильцов. Этот кабель подходит для подключения сантехники с функцией подогрева проточной воды. Что касается материала провода, то лучше меди ничего не найти.

В крайнем случае, можно использовать стальной кабель в оболочке из меди. Для заземления лучше выбрать кусок длиной от 2 м. В то же время не следует использовать слишком большие отрезки, поскольку возрастает вероятность прорыва.

Кабель заземления необходимо замаскировать. Это делают из эстетических соображений, поскольку провод портит интерьер, может мешать нормальной эксплуатации ванной комнаты. Стоит скрыть электрокабель и для того, чтобы обезопасить его от случайных повреждений. Обычно провода заземления прячут за декоративными экранами, в предметах мебели, за пластиковыми панелями.

Имеет смысл установить устройство защитного отключения электротока. В этом случае можно быть спокойным: если изоляция пострадает, ток будет автоматически отключен.

Для заземления ванны в квартире лучше всего выбрать медный многожильный кабель сечением 6 кв.мм. Хорошо подходит провод в желто-зеленой изоляции

Что такое заземление?

Заземление – это термин, который обозначает преднамеренное соединение сантехнического оборудования, электрических приборов или иного оборудования к заземляющему контуру с целью предотвращения ударов тока при их эксплуатации. С помощью такой системы мер напряжение, возникающее в системе, сводится к безопасному для человека уровню. Различают следующие виды заземления:

Естественное. Естественным заземлением называются системы, в которых проводящая часть находится в непосредственном контакте с землей или хотя бы контактирует с грунтом через промежуточную среду. Естественным заземлением в старых многоквартирных домах с , где имеется металлический трубопровод, закопанный прямо внутрь грунта.
Искусственным. Искусственное заземление – это система с искусственным, специально созданным заземляющим устройством, закопанным в грунт. Этот заземлитель представляет собой металлический стержень с большой площадью соприкосновения с землей, он с помощью металлической проволоки с сечением 0,4-0,6 мм соединяется с заземляемым прибором.

Монтаж системы выравнивания потенциалов многоквартирного дома (производственного помещения)

Установка элементов системы начинается в процессе строительства. При создании фундамента, по всему периметру будущего сооружения прокладывается металлическая шина. Это замкнутый проводник (стальная полоса или арматура) с приваренными ответвлениями для соединения с заземлителями, и для внутренней разводки проводников. Для обеспечения равномерного растекания потенциала в физическую землю, по контуру здания устанавливается несколько групп заземлителей на равном расстоянии. По возможности, между ними обеспечивается равное расстояние.

От общей шины выполняются разветвления в каждую секцию (подъезд), где устанавливается вводной щит питания. Формируется щиток заземления, соединенный с системой выравнивания потенциалов.

Он располагается в щитовой, или в подвальном помещении. Доступ к щитку должен быть ограничен (если это не частный дом). К обслуживанию допускаются только представители энергокомпании, или ГУП.

Далее, к фундаментной шине присоединяется стеновая арматура здания.

Важно! Вся контурная (каркасная) система соединяется между собой с помощью сварки. Только после проверки надежности и электропроводности соединения, производится окончательная заливка бетоном

К вертикальным элементам системы приваривается арматура перекрытия. При необходимости, выполняются шинные переходы из помещения в помещение.

После возведения стен, по наружной стене прокладывается токопроводящая шина для молниезащиты, устанавливаемой на крыше. Все эти проводники входят в систему выравнивания потенциалов.

Обязательно выполняются отводы в виде арматуры или стальных полос в шахты, по которым прокладываются вертикальные трубопроводы (стояки). После монтажа систем водоснабжения и канализации, к стальным трубам привариваются проводники для соединения с системой выравнивания потенциалов.

Важно! В старых домах, где неоднократно проводились ремонтные работы (без капремонта), в стояках могут быть пластиковые вставки. Это означает, что целостность системы выравнивания потенциалов нарушена

Рекомендуется продублировать соединение, просто подключив заземляющий проводник к шине заземления. Это можно сделать с помощью контактного хомута

Это означает, что целостность системы выравнивания потенциалов нарушена. Рекомендуется продублировать соединение, просто подключив заземляющий проводник к шине заземления. Это можно сделать с помощью контактного хомута.

Пошаговая инструкция по заземлению ванны своими руками

При отсутствии в квартире защитного контура работы могут вызывать затруднения. Однако эту ситуацию можно исправить.

Выбор материалов

Для начала определяют, что требуется купить. В первую очередь нужно подобрать кабель соответствующего сечения. Хорошим вариантом считается готовый провод на 6 кв. мм в зелено-желтой оплетке.

Помимо него, нужно приобрести:

уравнивающую потенциалы коробку;
УЗО подходящего номинала;
хомуты;
клеммы.

Коробка уравнивания представляет собой пластиковый отсек, в котором сходятся все ветки заземляющей шины. УЗО размещается за пределами ванной. Его номинал должен составлять 10 или 16 А. Однако при установке мощных бытовых приборов этого значения может быть недостаточно. Клеммы представляют собой изделия, помогающие прочно фиксировать кабель на заземляющем лепестке. Хомуты используются при необходимости подсоединения проводников к трубам.

Подготовка инструмента для электротехнических работ

Для обустройства защитного контура потребуется стандартный набор приспособлений, включающий:

отвертку;
гаечные ключи;
фонарик;
универсальный тестер;
сварочный агрегат;
дрель.

Отвертка для работы с электрическими кабелями должна быть индикаторной. Рукоятка ее снабжена лампочкой, которая активируется при нахождении провода под напряжением. Гаечный ключ используется при подсоединении заземляющей шины к лепестку. Дрель понадобится при отсутствии технологических отверстий. Мультиметр используется для определения напряжения в сети. Сварочный аппарат применяется при выводе контура на улицу.

Прокладка шины

Некоторые дома снабжаются общей заземляющей шиной. Однако не всегда застройщики заботятся о безопасности жильцов. Если контур имеется, все установленные в ванной приборы заземляются через электрический щиток на лестничной клетке.

Если шина отсутствует, можно:

обратиться в городскую администрацию или управляющую компанию;
выполнить все работы за счет жильцов;
сделать собственный заземляющий контур.

На свободном участке двора, где не ходят люди, выкапывают неглубокую яму. В нее устанавливают 3 толстых арматурных прута, выполняющих роль электродов. Стойки скрепляют стальной лентой или проволокой. После этого выводят заземляющий провод, спрятанный в специальный рукав. Таким способом получают надежный заземляющий контур, к которому могут подключаться все квартиры.

Заземление всех приборов в комнате

На этом этапе выполняют следующие действия:

Устанавливают уравнивающую коробку. Ее располагают на стене, не подвергающейся воздействию влаги.
Новую ванну переворачивают. Этот этап пропускают, если чаша уже установлена и обложена керамической плиткой или другим декоративным материалом.
Определяются с местом подсоединения кабеля. Желательно использовать для этого предусмотренный производителем элемент. Чаще всего это лепесток с технологическим отверстием.
Если пластина отсутствует, просверливают отверстия дрелью. Дно чугунной ванны имеет наплывы, их можно применять для заземления.

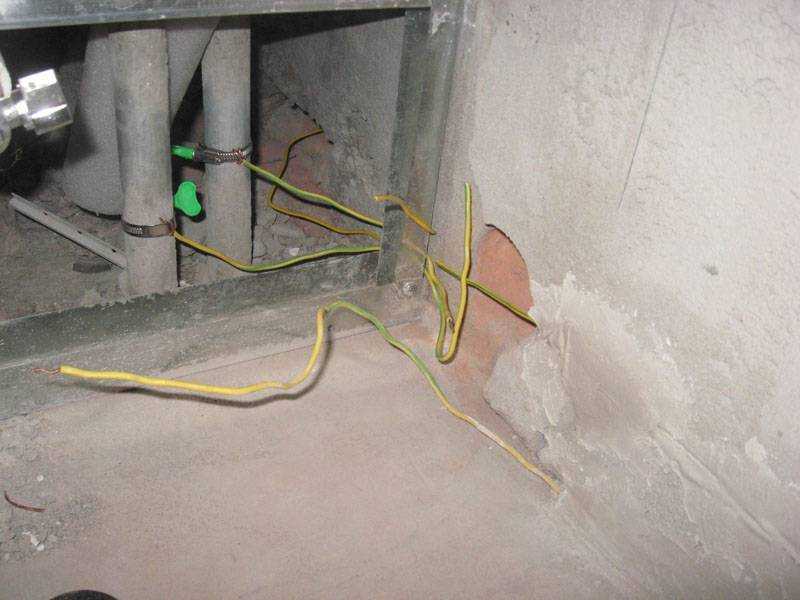

Прокладывают кабель по стене от ванны к уравнивающей коробке. Провод подсоединяют с помощью клеммы.
Соединяют коробку с заземляющей шиной в щитке. Проверяют корректность подключения тестером. Для этого сантехнический прибор соединяют с «фазой». Если лампочка мультиметра горит ярко, заземление выполнено правильно.

Правила выполнения заземления

Для того, чтобы сделать заземление металлической (стальной или чугунной) ванны в квартире, в соответствии с требованиями ПУЭ (п.1.7.57, п.1.7.83), необходимо произвести соединения, согласно прилагаемой схеме:

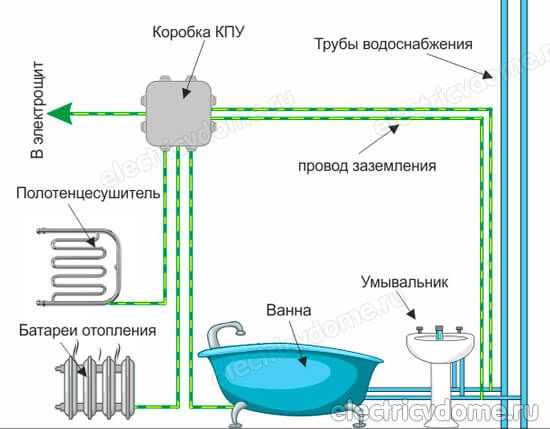

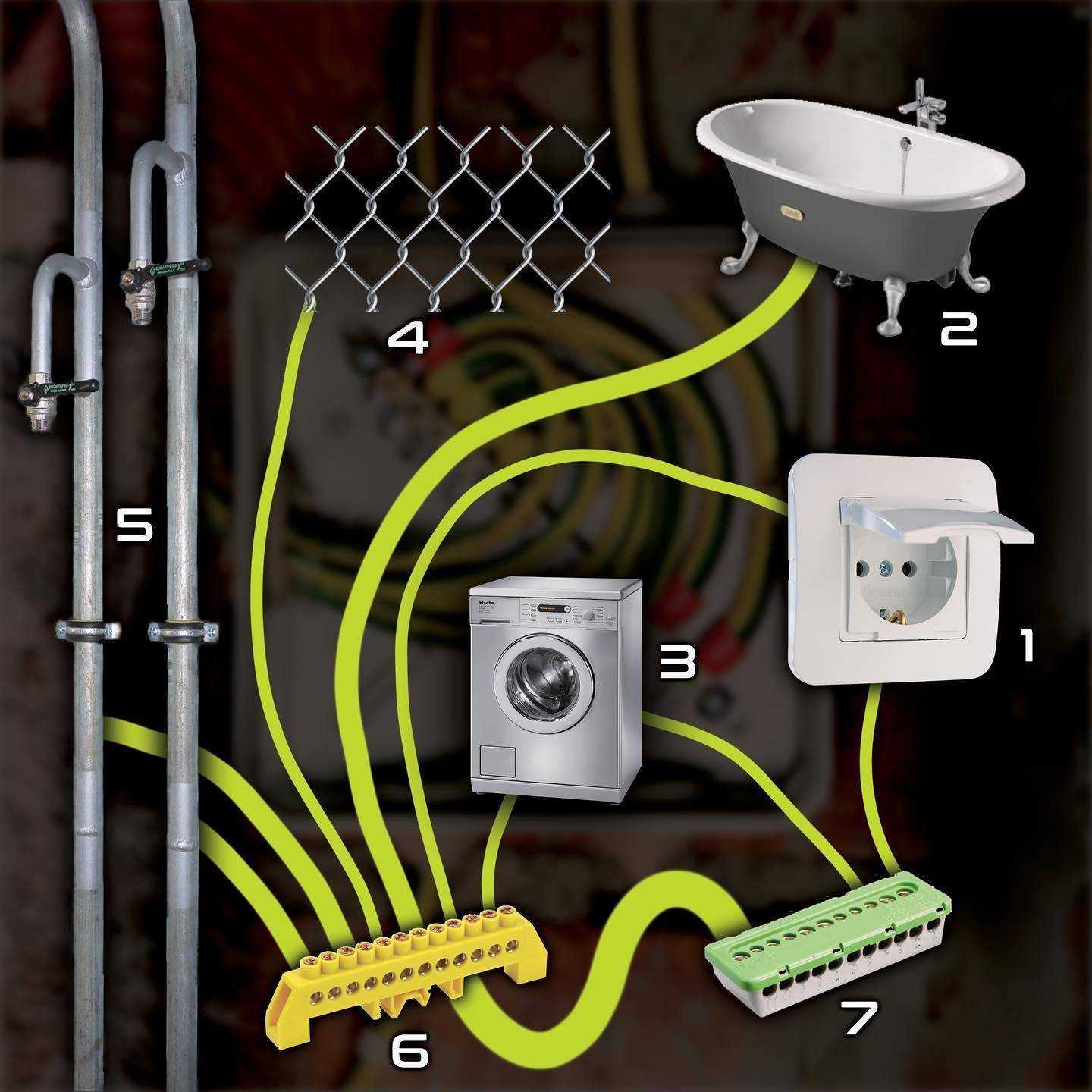

Для того, чтобы заземлить все металлические части в ванной комнате, следует вначале произвести установку коробки уравнивания потенциалов. Сделать ее можно из любой клеммной или распределительной коробки, содержащей нулевую шину с необходимым количеством клемм. Коробка соединяется с PE или PEN – шиной, расположенной во вводном или этажном щитке. Далее следует сделать подключение к коробке уравнивания потенциалов следующих металлических частей (по сути заземлить их):

корпус металлической ванны;
трубопроводы горячего и холодного водоснабжения;
экранирующая сетка, закрывающая греющий кабель теплого пола, при его наличии.

Обычно конструкции металлических ванн содержат специальные контактные элементы для присоединения к ним заземляющего провода. Сечение провода для заземления ванны должно быть не менее 2,5 мм.кв. Для этих целей можно выбрать провод марки ПВ-1. При отсутствии такого контакта, можно сделать его самостоятельно: в нижней части корпуса приварить болт, для последующего крепления заземляющего проводника под гайку. Для этой цели лучше использовать прилив на корпусе, предназначенный для установки съемной ножки. На фото ниже наглядно показывается, как заземлить чугунную ванну в квартире:

Если же ванна акриловая, заземлить ее можно, используя металлический каркас, на который устанавливается чаша. Несмотря на то, что акрил является диэлектриком, все же он способен накаливать статическое электричество, в результате чего от ванны возможно получить удар током. Организация защиты позволит от этого обезопасить.

Кроме этого, электрические розетки, расположенные в ванной комнате (как и в остальных помещениях), должны иметь три контакта, с подключением PE или PEN – проводника.

Заземление ванны с гидромассажем кардинально не отличается от заземления обычной конструкции. Джакузи оборудованы насосами с электроприводом, корпус которого следует заземлить, соединив его с защитным заземляющим проводником. Схема заземления джакузи представлена ниже:

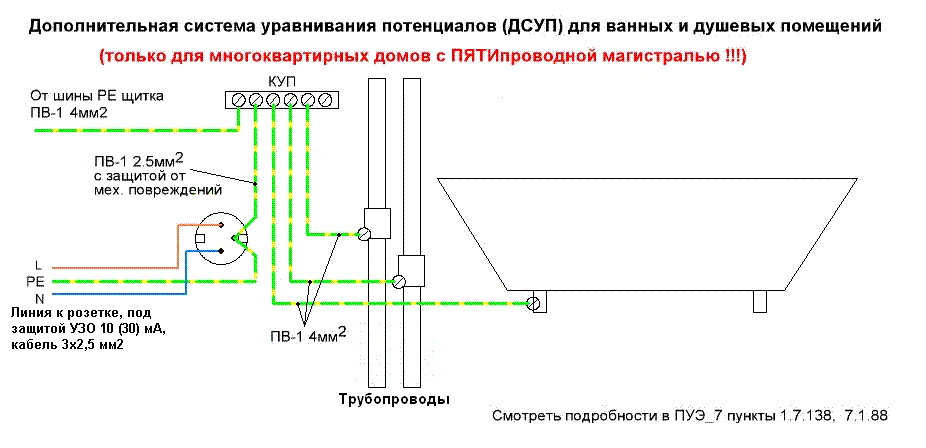

К сказанному следует добавить, что в соответствии с пунктами 701.415.1, 701.415.2 ГОСТ Р 50571.7.701-2013 , установка электрических розеток в ванной комнате в квартире допускается при соблюдении одного из двух условий:

штепсельная розетка подключена к сети через разделительный трансформатор, обеспечивающий гальваническую развязку;
розетка защищена устройством защитного отключения (УЗО), с уставкой дифференциального тока, не более 30 мА.

При прочтении ПУЭ возникает естественный вопрос: как правильно заземлить ванну в квартире, расположенной в старом доме, например, в хрущевке, где отсутствует защитный заземляющий проводник? Обязательно или нет выполнение этого мероприятия? В этом случае необходимо привести систему заземления в соответствие с ПУЭ, то есть, перейти на систему TN. Другого ответа на этот вопрос быть не может.

Следует предостеречь домашних мастеров от неквалифицированных действий в этом направлении. В системах без защитного заземления не следует соединять ванну с трубами водоснабжения, отопления или с самодельным заземлением

Обратите внимание на то, что система мер, направленных на обеспечение безопасности, в частности, в ванной комнате, обозначается в ПУЭ как «система уравнивания потенциалов», а не «заземление». В этом заключен глубокий смысл, выражающийся в том, что самоцелью является не заземление, а предотвращение возможности попадания человека под воздействие разности электрических потенциалов

Система уравнивания потенциалов, как средство защиты, утрачивает свою эффективность после применения (хотя бы даже эпизодического) водоводов с пластиковыми трубами. В этой ситуации уберечь от несчастного случая поможет правильно установленное и чутко настроенное устройство защитного отключения. О том, как подключить УЗО к сети, мы рассказывали в отдельной статье.

На видео ниже вы также можете просмотреть мнение эксперта о том, как организовать заземление ванны в квартире либо частном доме:

Это все, что мы хотели рассказать вам о том, как сделать заземление ванны в квартире своими руками. Учитывайте требования ПУЭ и наши рекомендации, чтобы заземлить конструкцию правильно и быть в безопасности!

Необходимость заземления ванны

Начнем с азов. Что же называется заземлением? Это защита, которая забирает ток с корпуса электрического устройства и отводит его в землю. Достаточно большое количество приборов снабжено металлическими канавками, предназначенными именно для заземления.

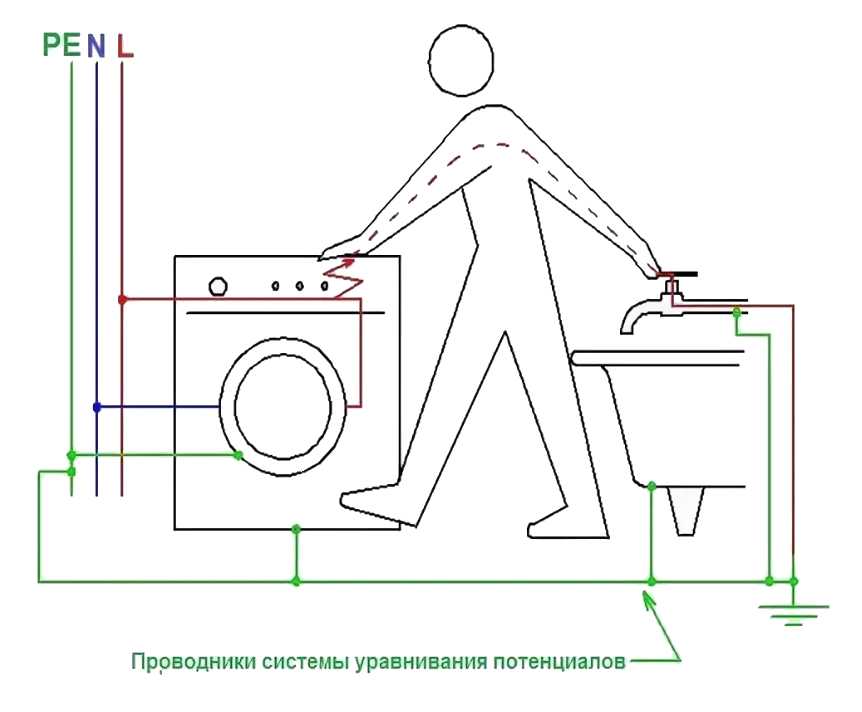

Для чего же так необходимо заземлять ванну? Все просто. Вода прекрасно проводит ток, а значит, в санузле всегда будет потенциальная опасность столкнуться с действием электричества. А с учетом того, что в ванной комнате много металлических труб и различных изделий в сочетании с повышенной влажностью, обязательно нужно обеспечить правильное заземление во избежание несчастных случаев.

Все, что сделано из металла, но к электричеству не относится: батарея, трубы, ванна и другие, может сыграть злую шутку при срабатывании плавкого предохранителя. Когда-то заземление ванны осуществляли, соединяя ее со стояком: канализационным или водопроводным. Но сейчас такой метод применять нельзя! Если вдруг ваши соседи этажом ниже захотят заменить металлический стояк на пластиковый, эффект заземления пропадет. Плюс ко всему, площадь конденсатора в разы увеличится, а это ведет к еще более тяжелым последствиям.

Электротехнические работы с чего начать

Выбор материалов что купить перед началом работы

Необходимый инструмент для заземления ванной своими руками:

В первую очередь нужно приобрести специальный провод. Ничего рассчитывать и подбирать не нужно, готовые провода из меди, имеющие желто – зеленую изоляцию есть в наличии в любом магазине строительных материалов.
УЗО с требуемым количеством Ампер. Всегда устанавливается в сухом помещении, где отсутствует влажность, то есть вне ванной комнаты. Стандартным выбором являются УЗО на 10 или 16А. При выборе устройства следует учитывать то, что в современном жилье присутствуют электрические приборы с повышенным уровнем энергопотребления, например электрическая духовка. Вследствие этого, при наличии таких устройств необходимо выбирать УЗО с повышенной мощностью.
Коробка уравнивания потенциалов. Это специальное устройство из пластика, соединяющее все ветки заземляющего провода.
Клеммы.
Специализированные металлические хомуты для труб.

При проведении заземления чугунной ванны в квартире нужно обработать место присоединения устройства антикоррозийным средством, которое также можно приобрести в магазине стройматериалов. Обычно используется битумная мастика. Корпус акриловой ванны также рекомендуется обработать.

https://youtube.com/watch?v=pOCeEs1Krxk

Необходимый инструмент для электротехнических работ

Для электротехнических работ требуется практически стандартный набор электрика (необходимые инструменты):

гаечный ключ;
отвертка. Для электротехнических работ рекомендуется остановить выбор на индикаторной отвертке;
сверло по металлу;
тестер либо мультиметр. Данные приборы измеряют уровень напряжения в цепи. Они необходимы в том случае, когда неизвестно наверняка, есть ли заземление в розетке;
сварочный аппарат (если есть необходимость);
средства защиты;
фонарик;

Прокладка шины заземления для квартиры

Современное многоквартирное здание должно включать в себя заземляющую шину, к которой может свободно подсоединиться и заземлиться любой из жильцов. Но не все дома имеют общедомовое заземление.

Когда в доме, как положено, есть необходимое общее устройство заземления, достаточно подключиться к нему через щиток на этаже.

Но как провести заземление в ванной комнате, если шина отсутствует?

Для проведения общего заземления требуется провести специальный медный провод до подвала, по всей длине стояка. Далее недалеко от дома на безлюдном участке нужно выкопать углубление, с глубиной до полутора метра, в которое помещается три металлических стержня, соединенных между собой сверху в виде треугольника полосой из стали посредством сварки, либо связывания толстым проводом. Затем провод, проложенный под землей и защищенный специальным рукавом, присоединяется к металлической конструкции. К такому контуру могут подключаться все жильцы и успешно заземляться.

https://youtube.com/watch?v=fYWA5cUkbuQ

Заземление всех приборов в ванной комнате

Для обеспечения максимальной безопасности приборов и объектов в ванной комнате рекомендуется провести не только заземление ванны, но и проделать ту же процедуру и с остальными приборами, имеющими непосредственный контакт с электросетью. Кроме того, помимо приборов, желательно провести заземление труб канализации и водопровода.

Процедура заземления ванны в квартире всегда должна выполняться на специализированный контур для заземления либо на общее заземление всего здания, на электрощите.

Важно помнить о том, что каждый прибор должен иметь своего отдельного проводника к контуру либо шине заземления. При этом проводник должен быть цельным. Итак, исходя из статьи, можно сделать вывод, что заземление – необходимая мера по обеспечению безопасности при пользовании ванной комнатой

Проведение заземления ванны в квартире исключает возможность получить сюрприз от соседа в виде разряда электричества, а также обеспечивает проведение водных процедур без страха за свою безопасность

Итак, исходя из статьи, можно сделать вывод, что заземление – необходимая мера по обеспечению безопасности при пользовании ванной комнатой. Проведение заземления ванны в квартире исключает возможность получить сюрприз от соседа в виде разряда электричества, а также обеспечивает проведение водных процедур без страха за свою безопасность.

Заземление ванн разных видов

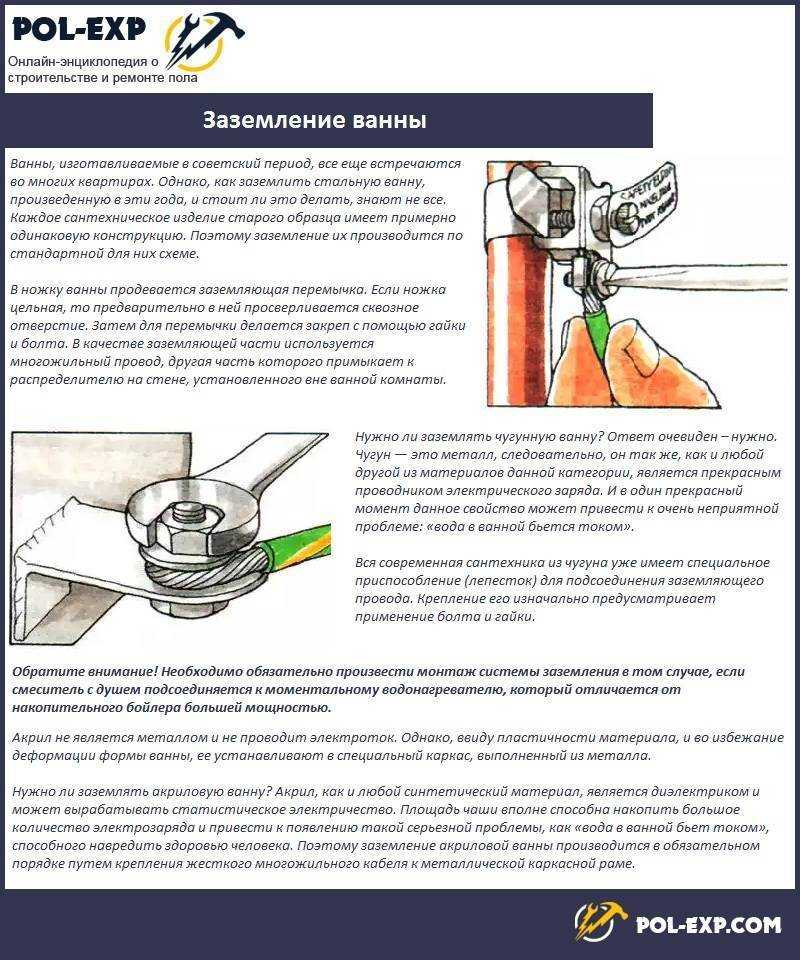

Как заземлять ванны старых моделей:

Для заземления ванны старого образца следует в ножке сделать отверстие и пропустить провода.

Если ванна старого образца, то для ее заземления следует в любой ножке просверлить отверстие, через которую можно будет пропустить многожильный провод. Посредством гайки, шайбы и болта необходимо закрепить на ножке ванны заземляющую перемычку или, в качестве альтернативы, многожильный провод.

С другой стороны заземляющая перемычка прикрепляется к специальному распределителю. К этому же распределителю следует подключить и провода от других металлических и электрических приборов, находящихся в квартире. Электрический распределитель можно закрепить на любой удобной стене, но, желательно, не в ванной комнате. От распределителя требуется сделать обязательный вывод на общий заземляющий щиток, который чаще всего расположен в подъезде.

Как заземлять чугунную ванну:

Чугунные ванны с завода уже идут с устройством для заземления – лепестком.

Чугунные ванны, как и ванны из других металлов, уже выпускаются со специальным устройством для заземления, которое называется лепестком. К этому лепестку с помощью гайки, шайбы и болта требуется подсоединить оголенный участок многожильного заземляющего провода.

Если ванная комната оборудована душем с устройством моментального подогрева воды или электрическим водонагревателем, которые имеют достаточно большую мощность, то в этом случае однозначно требуется надежное заземление. Заземляющая перемычка проводится в виде соединения всех металлических частей с заземленными трубами.

Как заземлять акриловую ванну:

Особой популярностью среди потребителей пользуются ванны, сделанные из акрила, потому что они сравнительно недороги, отличаются небольшим весом и удобны в использовании. Хотя акрил не относится к металлам, а значит, не является и проводником электрического тока, но заземление акриловой ванны во время ее установки просто необходимо. Зачем же тогда заземлять акриловую ванну?

Заземляющее устройство крепится к металлической основе акриловой ванны.

Прежде всего, ванны из акрила выпускаются как литые, так и экструдированные. Именно экструдированные акриловые ванны плохо держат форму и поэтому всегда комплектуются металлической основой, которой требуется обязательное заземление.

Также акрил, как диэлектрик, способен создавать некое статическое электричество. И если в ванну из этого материала набрать воду, то в зависимости от площади самой емкости накопится соответствующий электрический заряд. Поэтому заземляющее устройство крепится непосредственно к металлической основе акриловой ванны.

Как заземлять гидромассажную ванну:

В последнее время популярностью пользуются гидромассажные ванны, работа которых основана на использовании электрического тока. Гидромассажная система такой ванны подключается к сети с нормальным напряжением 220В и частотой 50 Гц.

Ввиду того, что гидромассажная ванна работает от электричества, заземление является особо актуальным вопросом.

Для такого оборудования, прежде чем заземлять, нужно оборудовать отдельную заземленную розетку, которая оснащена отдельным штекером и проводом с двумя изоляционными слоями. Данный штекер и является непосредственным устройством заземления. Благодаря этому вода не попадает на поверхность розетки и короткое замыкание не может произойти, поэтому розетку еще часто называют влагозащитной.

Влагозащитную розетку, прежде чем заземлять, лучше всего устанавливать на стене. При этом высота ее расположения от уровня пола должна составлять не менее 30 см и от наружного борта гидромассажной ванны – не менее 50 см. Такие меры безопасности соблюдаются для исключения возможного попадания воды в розетку. Подводка выполняется отдельным проводом с двойным изоляционным слоем.

При установке гидромассажной ванны, а также стиральной машины и электрического водонагревателя, обязательно требуется специальный автомат на 16А, регулирующий напряжение электричества. Такой автомат рекомендуется устанавливать в прихожей или в другом помещении, но никак не в ванной комнате.

Категорически запрещается использовать в быту гидромассажную ванну, розетка которой не имеет специального заземляющего контакта. Нельзя заземлять ванну посредством водопроводного, канализационного или отопительного оборудования. Запрещается проводить техническое обслуживание при работающей гидромассажной ванне и пользоваться ею при неисправном заземлении или поврежденном электрошнуре.
