Колодезный журавль: как сделать своими руками + фото в ландшафте

Достоинства и недостатки

Главным минусом этой конструкции является то, что доставать воду можно лишь с небольшой глубины. Идеально, если расположение влагостного слоя находится на уровне от 5 до 6 метров. Если на участке достаточно места, вы можете сделать журавль длиннее, чем в стандартном варианте, и доставать воду с глубину от 8 до 10 метров, правда в этом случае пострадает прочность конструкции. Еще есть сложности с изготовлением герметичной крышки, и поэтому есть большая вероятность, что в колодец все-таки будет попадать мусор и осадки. Есть более надежный вариант – обустройство колодезного домика, но это уже сложнее технически, и это связано с определенными особенностями конструкции.

Среди достоинств такого колодца следует выделить легкость набора воды, так как почти не нужно прилагать усилий. Использовать такой противовес сократить время извлечения воды, если сравнить модель со стандартным колодцем. В зимнее время журавль не так сильно подвержен низким температурам. И еще одно неоспоримое преимущество – колодец-журавль впишется в абсолютно любой ландшафтный дизайн. Если вы захотите украсить конструкцию, это не составит труда и не будет дорого.

https://youtube.com/watch?v=ffdz7BoJEIo

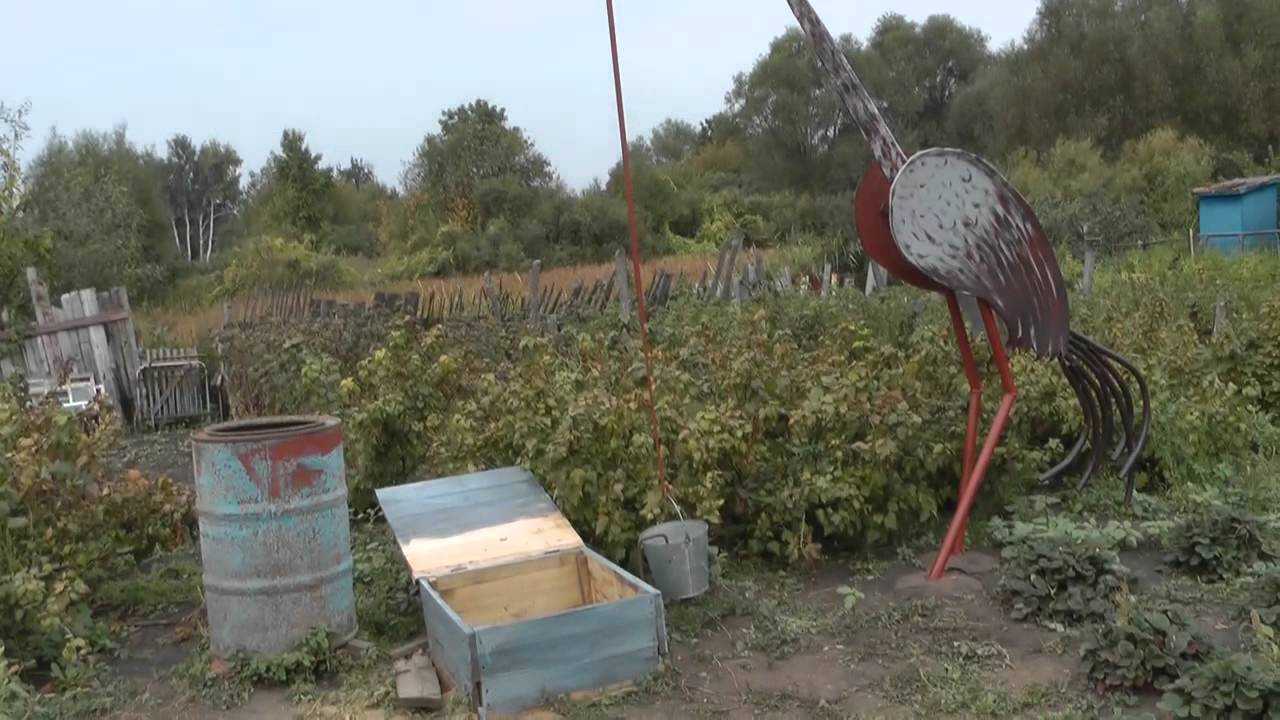

Уверены, что вы прекрасно знаете, как выглядит колодец-журавль. И даже если не пользовались такой конструкцией для подъёма воды, то точно видели в фильмах о сельской жизни. Колодезные журавли популярны до сих пор и используются достаточно часто в реальной жизни благодаря двум веским преимуществам:

Очень легко и просто пользоваться. Традиционный колодезный барабан с ведром на цепи нужно долго и с усилием поднимать, накручивая ручку, что непросто, учитывая вес ведра с водой. А вот пользоваться журавлём могут даже дети, пожилые люди и все, кто ничего тяжелее стакана с водой в руках не держал. Ведро с водой поднимается благодаря рычагу, противовесу. Помните Архимеда: «Дай, где стать, и я поверну Землю». Речь шла именно о законе рычага. Благодаря журавлю ведро с водой буквально взлетает из колодца, главное — не перестараться и не разлить;
Конструкция-журавль выглядит колоритно, прекрасно вписывается в ландшафтный дизайн в стиле кантри, которому портал Rmnt.ru посвящал подробную статью . Вообще, если хочется на участке чего-то необычного, деревенского, ностальгического — ничего лучше колодца-журавля или хотя бы его имитации и придумать невозможно.

Главный минус подъёмного механизма-журавль в том, что он не подходит для глубинных колодцев. Если вода находится на глубине до 5 метров — журавль применим. Глубже — нецелесообразно. Вам придётся делать очень длинный рычаг, чтобы компенсировать глубину подъёма, конструкция будет занимать очень много места. Кроме того, длинное коромысло будет ломаться чаще, его придётся укреплять, весь журавль получится массивным и неудобным.

Второй конструктивный недостаток колодезного журавля — домиком источник воды не накроешь, он будет мешать подъёмному механизму. Приходится в целях безопасности и защиты от мусора накрывать колодец крышкой.

Конструктивно колодец-журавль состоит из:

Толстой опорной стойки, которая вкапывается в землю. Самая прочная часть конструкции, основа всего остального;
Короткое плечо коромысла с противовесом. Им служит тяжёлый груз. Помогает быстрее и проще поднимать ведро с водой, уравновешивая силу человека и тяжесть груза;
Стрела. Рычаг, который крепится к опоре уголками или шарнирами. Благодаря им он опускается в колодец и поднимается обратно;
На конце стрелы цепью прикрепляется шест, на котором и будет висеть ведро с водой;
У некоторых колодезных журавлей есть ещё ограничитель хода — дополнительная опора противовеса, сзади всей конструкции. Но эта деталь необязательна.

В качестве опоры удобно использовать развилку достаточно толстого дерева.

Построить колодезный журавль своими руками, в целом, несложно. Главное, правильно рассчитать все параметры, чтобы конструкция работала как нужно и поднимать воду было легко.

Используются следующие параметры:

H — это глубина шахты, колодца, от неё и нужно отталкиваться, проводя расчёты;
L — длина шеста вместе с цепью. Обычно длина самой цепи не превышает метра вверху и полуметра внизу, где прикреплено ведро;
h 1 — высота стойки-опоры;
h 2 — расстояние от стойки-опоры до центра скважины;
l 1 — длина большого плеча коромысла;
l 2 — длина второго, малого плеча.

При расчётах применяются следующие простые формулы:

h 2 = Н–0,7 метра;
h 1 = Н/2+2,4 метра;
L=H+1,5 метра;
l 1 =Н–0,2 метра;
l 2 =Н–0,8 метра.

Как видим, зная глубину колодца, которая зависит от уровня залегания водоносного слоя, легко вычислить размеры всех частей подъёмника-журавля. Сейчас делают такие конструкции не только из древесины, как раньше, но и из дюралевых труб.

Как сделать декоративный колодец своими руками: пошаговая инструкция

Приступая к строительству, стоит выбрать подходящее место для колодца, хорошо расположить конструкцию неподалеку от места отдыха на даче. Далее нужно создать пробный чертеж или найти его в интернете. Воспользовавшись чертежами, можно рассчитать количество необходимых материалов и подготовить все необходимое.

Для возведения шахты колодца используется железобетонное кольцо, которое в дальнейшем облаживается камнем или обшивается древесиной. Для такой цели подойдет и стальное кольцо, труба большого диаметра. Можно построить шахту из кирпича, а потом украсить ее подручными материалами.

Предлагаем ознакомиться с основными этапами строительства декоративного колодца своими руками:

Железобетонное или стальное кольцо углубляется в грунт на 20-30 см и утрамбовывается.
По периметру закапываются столбы, которые будут служить опорой для крыши.
Дно шахты засыпается галькой и все заливается бетоном.
На опору для крыши устанавливают декоративный барабан с цепью, которые в древности использовались для поднятия ведра с водой из колодца.
Используя листовое железо и доски, сооружается крыша колодца. После укладывается черепица, солома, бамбук или другие материалы для придания колодцу натурального вида.
Завершающий этап – декорирование колодца камнем, брусом, плиткой.

Заключительный этап строительства декоративного колодца самый трудный. Владельцам дач бывает сложно воплотить в реальность идеи, которые показывают дизайнеры и мастера с опытом. Однако главное здесь – это украсить участок и создать строение, которое идеально впишется в его стиль. Поэтому стоит так подобрать материалы, цвет оформления колодца, его форму, чтобы он сочетался с другими постройками, например с домом или беседкой.

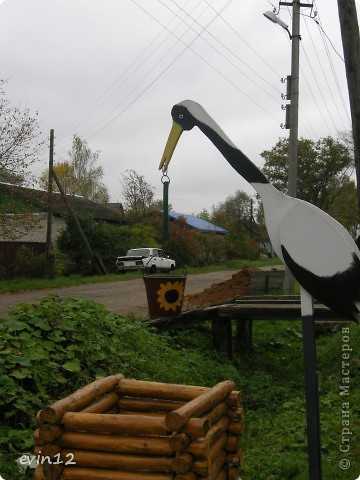

Декоративный колодец на даче своими руками: фото из подручных средств

Соорудить декоративный колодец из камня и дерева – это один из лучших вариантов. Предлагаем посмотреть фото различных дизайнерских решений, чтобы выбрать для себя понравившийся вариант.

Важно уделить достаточно внимания украшению прилегающей к колодцу территории. Для этих целей вокруг строения нужно уложить тротуарную плитку, поставить цветы в вазонах или просто посадить различные растения

Важно оформить все максимально естественно и натурально

Хорошо смотрится декоративный колодец, вокруг которого посажена газонная трава, низкорослые кустарники, вьющиеся растения, как показано на фото

Важно оформить все максимально естественно и натурально. Хорошо смотрится декоративный колодец, вокруг которого посажена газонная трава, низкорослые кустарники, вьющиеся растения, как показано на фото. Иногда можно дать волю фантазии и оформить декоративный колодец в китайском стиле, морском или постараться воссоздать колодец с журавлем и противовесом

Иногда можно дать волю фантазии и оформить декоративный колодец в китайском стиле, морском или постараться воссоздать колодец с журавлем и противовесом

Такие конструкции часто встречались в древности на территории Венгрии

Иногда можно дать волю фантазии и оформить декоративный колодец в китайском стиле, морском или постараться воссоздать колодец с журавлем и противовесом. Такие конструкции часто встречались в древности на территории Венгрии.

Красиво смотрятся колодцы, оформленные в деревенском стиле. В их конструкции традиционно преобладает натуральное дерево, а крыша покрывается соломой, черепицей. В качестве садовых скульптур вокруг декоративного колодца в деревенском стиле можно поставить изделия из глины, например кувшин. Тогда все будет оформлено натуралистично и привлекательно.

Дизайнеры рекомендуют оформлять декоративные колодцы росписью, резьбой по дереву или просто покрывать деревянные части конструкции лаком. Все это позволяет оформить колодец в своем неповторимом стиле. Имитация старины придает сооружению стильности и эффектности.

На Руси часто изготавливали колодцы из березового сруба. Воссоздать подобную конструкцию из березовых бревен не сложно и сегодня. Несмотря на то, что древесина этого дерева недолговечна, колодец будет выглядеть шикарно и респектабельно.

Видео о строительстве декоративного колодца своими руками на даче

Декоративный колодец на даче своими руками, пошаговая инструкция изготовления которого представлена в статье, станет истинным украшением приусадебной территории. Если следовать рекомендациям дизайнеров и опытных строителей, выполнять работу согласно чертежам и так, как показано на фото, трудностей никаких не возникнет.

Оборудование колодца

Оптимальным временем для сооружения колодезной шахты признается засушливый период в конце лета, характеризующийся снижением уровня грунтовых вод до минимального показателя. К месту размещения предъявляются жесткие требования, предусматривающие удаленность от сточных канав, помойных и выгребных ям, септиков, скотных дворов и прочих источников загрязнения.

Возвышение оголовка над поверхностью земли на 0,8 м обеспечивает защиту конструкции от засорения мусором и пылью. Выступ предотвращает обледенение при отрицательных температурах. Для препятствия стеканию грязной воды в колодец рекомендуется оборудовать по периметру кирпичную или каменную отмостку.

Защитить стены колодезной шахты от обрушения позволяет крепление камнем, кирпичом, бетонными кольцами или деревом. Стволу придается форма круга, квадрата или многоугольника. На стенках фиксируются чугунные скобы, облегчающие спуск для проведения ремонтных или сервисных работ.

Дно колодца покрывается слоем песка, щебня или гальки. Повышению притока воды способствует заглубление нижнего участка шахтного ствола в водоносный горизонт или придание ему формы шатра.

Монтаж сруба

Колодец из деревянного сруба схематично.

Для установки сруба применяются очищенные от коры, оструганные и ошлифованные бревна без сучков и трещин. Подходящим материалом для надводной части являются сосна и ель. Дерево, из которого изготовлен венец, соприкасающийся с водой, должно быть устойчивым к вредителям и гниению. Такими качествами обладают лиственница, ольха, дуб, вяз.

В колодцах глубиной до 6 м допускается монтировать сруб внутри готовой шахты, если ее стены устойчивы. После откачки воды дно выравнивается и покрывается слоем фильтрующего материала. Над установленной деревянной рамой, выполняющей функции основания, сооружаются венцы.

При глубине колодца больше 6 м рекомендуется использовать верхнее наращивание сруба. Нижняя кромка рамной конструкции заостряется, способствуя ее проседанию под действием силы тяжести по мере углубления шахты.

Шахта из бетонных колец

Укрепление колодезной шахты бетонными кольцами позволяет увеличить прочность и срок эксплуатации конструкции. Недостатком этого способа является большой вес блочных изделий из бетона, требующий использования специализированной техники для их установки в колодец.

Бетонные кольца поочередно опускаются в шахтный ствол. В качестве альтернативного метода применяется постепенная выемка грунта из-под базового блока, под собственной тяжестью погружающегося в колодезную шахту. Следующее кольцо устанавливается поверх предыдущего по мере заглубления конструкции.

Замковое соединение обеспечивает надежную фиксацию и облегчает стыковку деталей при монтаже колец. При отсутствии замка крепление выполняется металлическими скобами. Промежутки между бетонными блоками заполняются вяжущим раствором.

Монтаж бетонных колец.

Одним из преимуществ этой технологии является отсутствие необходимости сооружения колодезного оголовка, т.к. защитные функции выполняет верхнее кольцо, возвышающееся над поверхностью.

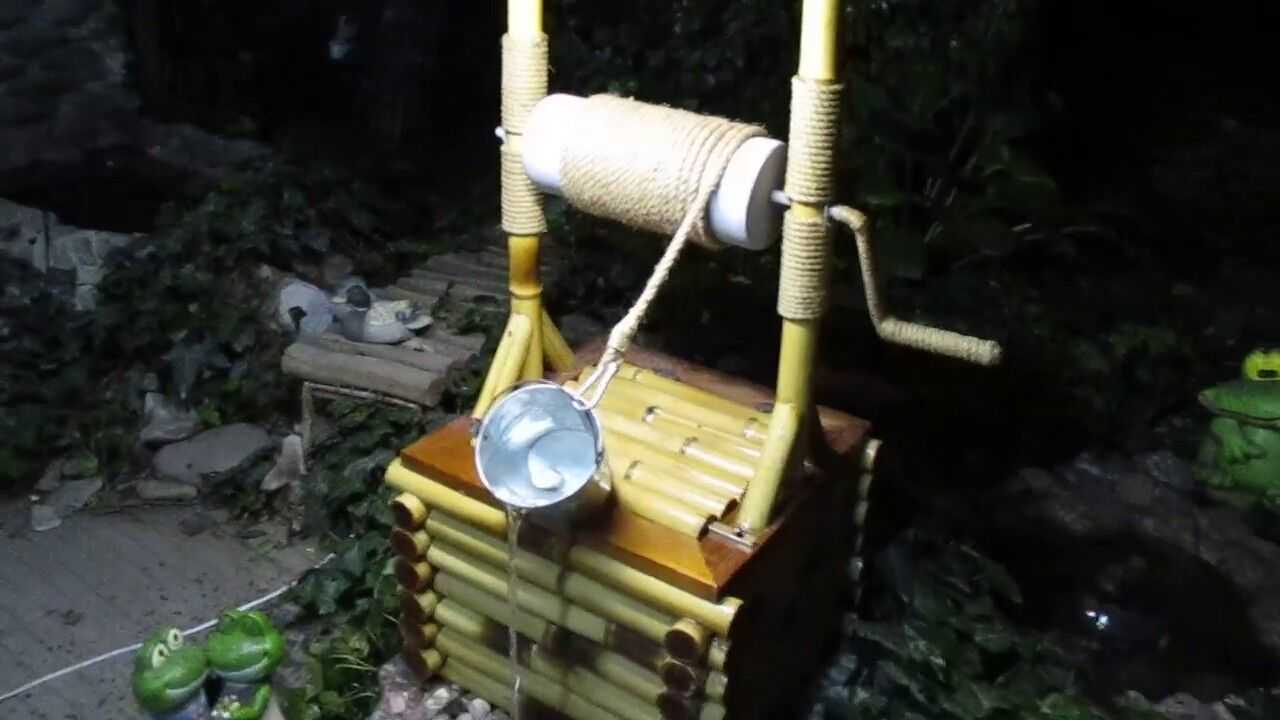

Мастер-класс. Декоративный колодец своими руками

Для изготовления такого колодца можем использовать обычные небольшие доски, но если ему уготовано более конкретное назначение, то можно взять и брус. Также сразу приобретаем защитные составы для древесины (они защитят от плесени и гниения), морилку или лак.

Перечень необходимых инструментов выглядит следующим образом:

пила;
угольник и рулетка;
электрический лобзик;
крепежные элементы;
фреза;
электродрель, шуруповерт;
стамеска.

Шаг 1.
Для начала наш декоративный колодец, равно как и любое другое сооружение, необходимо детально изобразить на бумаге. Так мы сэкономим расходные материалы и время, затраченное на работу, ведь процесс будет идти в соответствии с размерами, выверенными заранее.

Шаг 2.
Размечаем купленную древесину. Действуя в соответствии с чертежом, ставим на ней отметки, по которым будут прорезываться пазы.

Шаг 3.
Приступаем к изготовлению нижней части нашего декоративного колодца.

На верхнем и нижнем элементах выполняем прорези только с одной стороны (чтобы соединять со следующими), в то время как на остальных режем с двух сторон.

При помощи фрезы снимаем фаску с предварительно подготовленных досок. В результате у нас получатся такие весьма симпатичные края.

Выполняем предварительную сборку конструкции, подгоняем элементы, убираем все лишнее, чтобы доски соединялись друг с другом максимально плотно.

Прикручиваем к верхнему краю дополнительный брус/доску, дабы повысить жесткость оголовка. Поверх этого мы уложим воротник (доску оформления), заранее запилив его на концах под требуемым углом для того, чтобы добиться точного совпадения. Также вырезаем пазы в местах монтажа стоек.

Шаг 4.

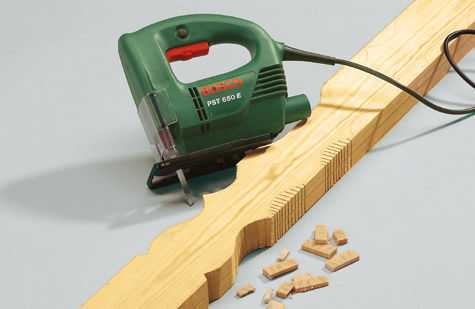

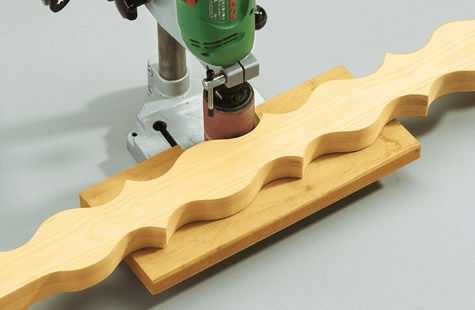

Теперь беремся за творческую работу. Размечаем доску плавными переходами, окружностями и красивыми линиями. Здесь все зависит исключительно от вашей фантазии! Вырезаем контуры электролобзиком, после чего полируем переходы дрелью с шлифовальной насадкой.

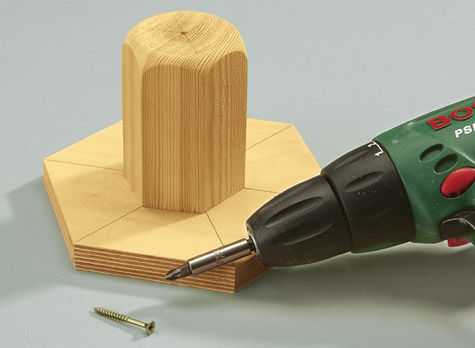

Для фиксации стоек используем саморезы, действуя в отмеченных на оголовке местах.

Запиливаем концы стоек, чтобы установленная крыша имела форму неполного угла. Сверху – там, где будет располагаться колода под декоративное ведро – мы скрепим опоры перемычками, применяя для этого деревянные чопы.

Шаг 5.

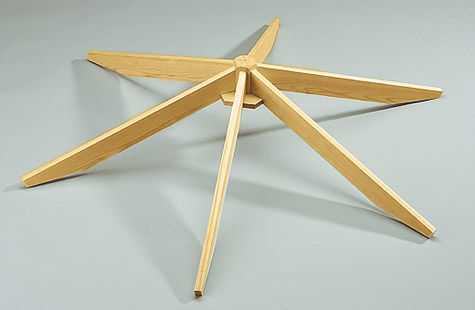

Теперь приступаем к созданию кровли. Для начала все элементы будущей кровли подготавливаем по отдельности – это стропила, кровельные планки и удерживающая пластина. Проделываем пазы в куполе.

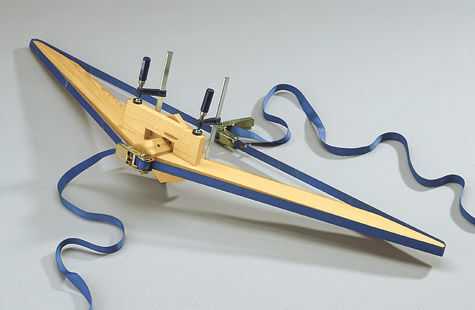

Укрепляем стропила, только делаем это попарно. Не используем саморезы – исключительно клей (его наносим в пазы удерживающей пластины).

«Зонтик», который у нас получился, оформляем деревянными планками, двигаясь снизу. Для их укрепления используем болты, саморезы либо гвозди.

Приступаем к укладке второго ряда, делаем это так, чтобы скрыть первый. Аналогичным образом укладываем последующие ряды. В конце укрепляем декоративную маковку.

Шаг 6.

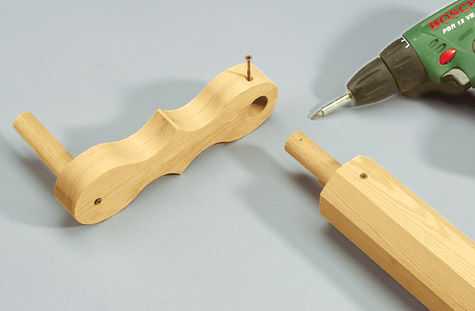

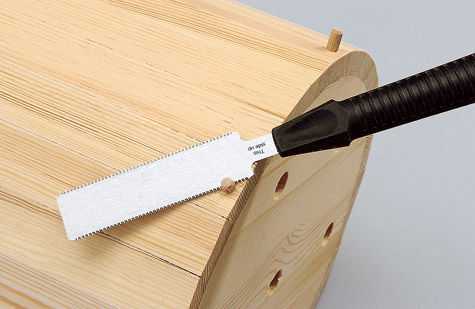

Начинаем изготовление колоды. Здесь никаких трудностей быть не должно – используем ошлифованный круглый брус, крепим его к стойкам при помощи деревянных нагелей.

Ведро лучше копить готовое. Как вариант – можно сделать его своими руками, однако дело это весьма хлопотное. Подготавливаем одинаковые плашки, смазываем их торцы клеем, после чего выкладываем элементы на ровную поверхность в ряд, «лицом» вверх. Для предотвращения сдвигов дополнительно фиксируем скотчем.

Заготовку скручиваем в цилиндр, после чего ждем, чтобы клей схватился.

По внутреннему диаметру получившегося цилиндра вырезаем дно.

Сверлим в дне и нижней части цилиндра отверстия для крепления. Можем дополнительно стянуть ведро жестяными полосками.

Выполняем сборку ведра. В качестве ручки в данном примере применен декоративный шнур – такой же, что намотан на колоду, сделанную в предыдущем шаге.

Шаг 7.
В конце собираем всю конструкцию, после чего красим ее или обрабатываем лаком.

Видео — Декоративный колодец своими руками

Одной из самых главных достопримечательностей русской деревни является журавль-колодец. Он достаточно удобен и функционален. После сравнительно несложных расчетов его можно изготовить своими руками. Это выглядит очень красиво.

Колодезный журавль представляет собой рычаг-балансир с разными по длине плечами. На длинном конце балансира закрепляется отрезок цепи (порядка 1 м) и шест с бадьей для воды, а на другом груз — компенсатор. Качающийся рычаг-балансир устанавливается на стойке возле колодца на некотором расстоянии от его края.

403 Forbidden

nginx

Колодец, оснащенный журавлем, состоит из следующих элементов:

рычаг-балансир;
опорная стойка;
цепь с шестом;
бадья или ведро для воды;
компенсирующий груз;
сруб или кольцо колодца.

Предельно допустимая глубина колодцев с журавлем не должна превышать 10 м.

Септик из покрышек сделай своими руками

В связи с нездоровой экологией в мире, существует необходимость заботиться об утилизации отходов, которые нас еще переживут. Это касается и старых автомобильных покрышек. Горожане в последние годы все чаще покупают дома вдали от цивилизации, чтобы наслаждаться природой. Но жизнь в частном доме вносит свои коррективы. Не в каждом частном доме проведена канализация, а ведь она значительно облегчает жизнь.

Можно соорудить эффективный септик из покрышек своими руками, который при правильном подходе к делу будет ничуть не хуже более дорогих аналогов

Но можно использовать старые покрышки, потому что:

Их можно найти на улице, а это экономит ваши деньги.
Они долговечны, и прослужат вам много лет.
Покрышки не раздавит при вспучивании грунта.
Каждая шина имеет правильно рассчитанные формы и размеры, что позволит быстро произвести нужные расчеты по их количеству.
Для создания септика из шин не придется задействовать крупную технику.

Септик создается для накопления отходов жизнедеятельности человека с последующей их откачкой. Чтобы сделать септик из покрышек, необходимо знать объем отводимых стоков. Согласно нормам СНиП, объем септика должен быть в три раза больше объема выводимых стоков в сутки.

Технология изготовления колодезного журавля

Древнейшие модели колодца-журавля с использованием ближайших деревьев в качестве опоры были известны древним египтянам. Позднее они использовались для полива в Месопотамии. Принцип устройства подъемного механизма остался прежним – это рычаг, имеющий на одном плече противовес, а на другом ведро для воды. При грамотном расчете массы противовеса полное ведро поднимается без физических усилий.

а — с помощью ворота; б — с помощью журавля; 1 — ворот; 2 — веревка или цепь; 3 — перевес журавля; 4 — противовес; 5 — баба журавля (столб с развилкой)

Таблица соотношения параметров колодца

Для работы понадобятся материалы:

шпильки и гайки;
саморезы;
металлическая цепь;
деревянный брус сечением 50×100 мм;
дюралевая трубка или тонкая жердь;
груз весом 18 кг;
ведро 9 л;
стальные уголки;
трубы сечением 50 мм.

Инструменты:

лопата;
электрический лобзик;
шуруповерт;
гаечный ключ;
наждачная бумага.

Первый этап – установка опоры высотой 2,7 м. Для стойки журавля используется брус 50×100 или 100×100 мм. Прочность основание обеспечит отсутствие контакты дерева с землей. Для этого опора соединяется с «пасынками» – двумя металлическими трубами или швеллерами длиной по 2,5 м. «Пасынки» фиксируются шпильками с двух сторон бруса.

Выкапывается яма глубиной до 1 м, в которую помещается стойка. Установленную опору выравнивают по вертикали. Между брусом и поверхностью земли должно оставаться расстояние не менее 15 см. Металлические детали бетонируются. На 2-3 недели, пока раствор наберет прочность, устанавливаются подпорки.

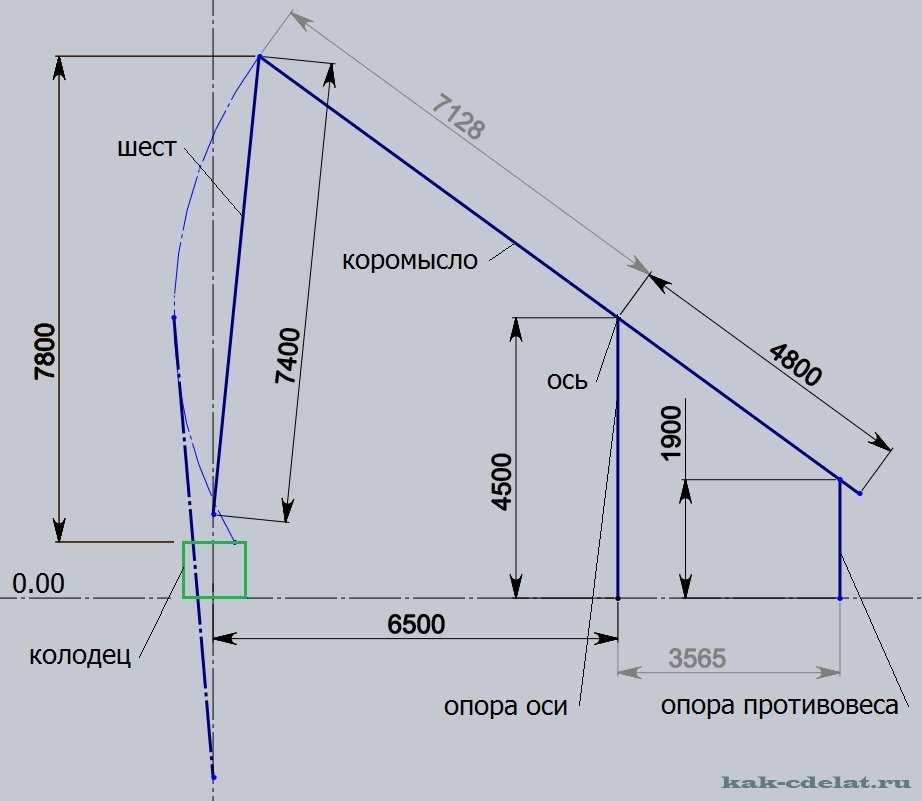

Чертеж колодезного журавля

Третий этап. Шест для опускания ведра в ствол должен выполнять движение, не задевая стенки. Материалом для этой детали может служить полая дюралевая трубка, обклеенная водостойкой пленкой или жердь. Длина шеста составляет 2,2 м, если он изготавливается из древесины, то поверхность жерди тщательно полируется наждачной бумагой, чтобы избежать повреждения рук при использовании механизма.

Ведро (вверху) и цепочка из шеста (внизу)

К верхней части шеста крепится оцинкованная цепочка длиной около 1 м, она соединяет деталь со стрелой. В нижней части шеста закрепляется такая же цепочка, только вдвое короче. К ней крепится ведро объемом 9-10 л или бадья.

Колодезный журавль готов, осталось декорировать конструкцию.

Технология изготовления колодезного журавля + видео

Обустроить колодец с журавлем не получится, если местность заболоченная, или когда участок периодически затапливается паводковыми водами.

В поперечном сечении колодец может быть любой формы. Чаще всего это квадрат или круг. В первом случае стенки выкладываются из бревен, во втором монтируются железобетонные кольца. Сруб предполагает, что все швы заделываются, чтобы герметизировать конструкцию. Разбухая, древесина увеличивается в объеме, и сама закрывает все щели.

Бетонные кольца – универсальный элемент, но их не получится уложить без крана ввиду большого веса. Но главное, чтобы в колодце с журавлем была вода. Копать нужно до уровня, на котором она заполняет пространство на 40-80 см. При этом расстояние от воды до поверхности воды до горизонта не должно быть больше хода рычага со стороны ведра при перемещении в пределах крайних точек.

Инструменты

Весь процесс выполняется при наличии:

лопаты;
электролобзика;
нождачки;
измерительных принадлежностей;
уровня;
гаечного ключа;
шуруповерта.

Помощник потребуется, когда придет время устанавливать несущую опору и собирать конструкцию.

Первая часть

Всю процедуру можно разбить на этапы:

Создается чертеж.
Роется колодец.
Изготавливается опора из бруса 2,7 метра на 10х10 см., прямоугольник 100х50 мм, круг диаметром не менее 100 мм.
К опоре прикрепляются два 2 «пасынка» из металлопроката. Это может быть швеллер, двутавр или уголок.
Выкапывается яма метр на метр. Опора раскрепляется в вертикальном положении. Правильность постановки проверяется уровнем. Зазор между поверхностью земли и брусом – 15 см и более.
«Пасынки» бетонируются. Монолитная конструкция должна быть армированной. Не обязательно делать основание вровень с горизонтом. Поверх него можно уложить плитку или обустроить газон.
Выдерживается пауза в работах, пока бетон не наберет достаточную прочность. Марки М200 достаточно. Нагружать конструкцию можно на 7-е сутки, когда бетон наберет 60% прочности. В холодное время придется выждать до 27 суток.
Изготавливается стрела колодезного журавля. Для этого используется брус с сечением 50 на 50 мм. Если глубина залегания водоносных пластов 4 м., то стрела делается не менее 3,2 м.
Монтируется шарнирное соединение стрелы с опорой. Понадобится два железных уголка и монтажная шпилька М10. Еще две шпильки М8 нужны, чтобы закрепить уголки на несущей стойке.

После этого колодец с журавлем еще не готов, и нужно сделать шест. Это штанга, которая прикрепляется к рычагу, и к которой с другой стороны приделывается крюк для ведра. Для шеста используется легкая дюралевая труба. Чтобы скрыть металлический блеск ее можно оклеить водонепроницаемой самоклеющейся пленкой. В продаже можно найти трубки с полимерным покрытием. Это для того, чтобы исключить контакт металла с водой.

Вторая часть

Штангу также можно изготовить из древесины. В этом случае ее поверхность нужно отпалировать, или как минимум отшлифовать. Для этого пригодится наждачная бумага или шлифовальная машина. Это делается с целью исключить вероятность загнать под кожу занозы. В любом случае длина жерди будет около 2,2 метра. С одного торца прикрепляются элементы крепления к рычагу, с другого – дюралевая или оцинкованная цепь с крюком для ведра, а лучше, карабин.

На заключительном этапе необходимо произвести балансировку. Для этого опытным путем определяют место крепления контргруза. В качестве утяжелителя используются бревна или металлические брусы. Конструкция собирается при помощи шпилек М8 таким образом, чтобы нормальное положение ведра было поднятым.
