Как подключить теплый пол: схема и порядок выполнения работ

Виды теплых полов

Сейчас существует три основных вида теплого пола, которые различаются по типу теплоносителя, а также имеют разную технологию обустройства. Однако в целом их объединяет одно основное достоинство – нагревательный элемент устанавливается прямо в пирог пола, за счет чего и происходит его нагрев. При этом воздушные массы, находящиеся в комнате, также прогреваются, но у пола воздух будет теплее, выше же этой границы, на уровне головы человека, воздух остается немного прохладным, что позволяет создать оптимальный микроклимат в комнате.

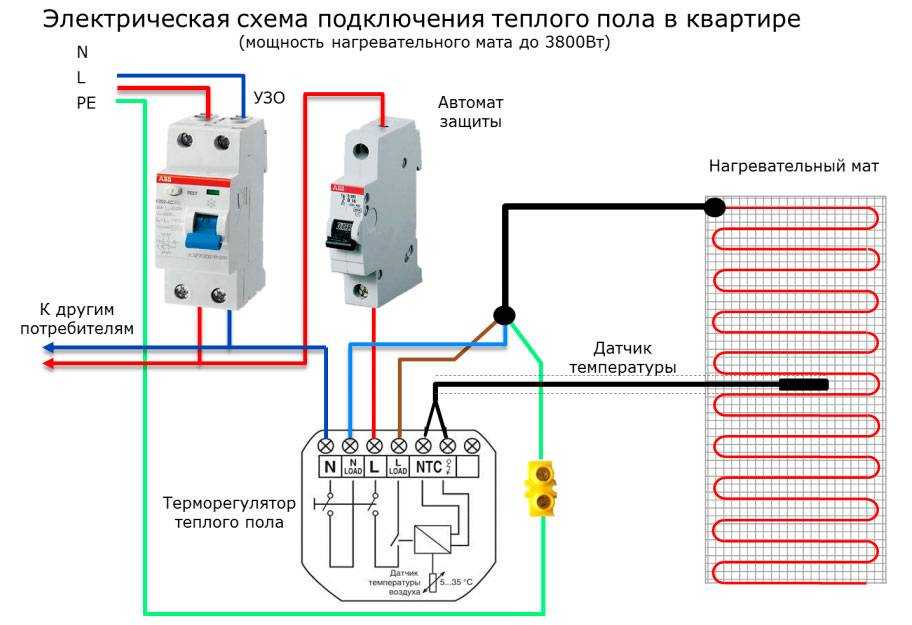

Электрический пол под плитку

Подогрев на основе воды

В этом случае теплоносителем является обычная подогретая вода, которая течет внутри труб, уложенных по определенной схеме и залитых бетонной стяжкой. Срок службы такой системы составляет примерно 20 лет. Довольно надежный и безопасный вариант, но используется либо в частных домах, либо в новостройках, где есть возможность подключения такого пола. В старых многоэтажных домах без разрешения управляющей компании подключить водяной пол не получится, так как монтаж будет предполагать его подсоединение к центральной системе отопления, не рассчитанной на дополнительные нагрузки – в других квартирах может стать очень холодно.

Водяной теплый пол

Недостатками такой конструкции могут выступать вероятность появления протечек и риск затопления помещений, расположенных ниже, а также склонность некоторых типов трубопровода к коррозии. Монтаж, конечно, трудоемкий, но это один из самых экономных вариантов пола. Устанавливать такой подогрев можно под любое финишное покрытие. Однако, если вы хотите использовать возможности водяного тёплого пола максимально эффективно, изучите особенности разных покрытий. Найти идеальный вариант поможет наша статья.

Принцип действия водяного теплого пола

Нагрев при помощи кабеля

Такие полы могут монтироваться в абсолютно любом помещении – хоть в старых, хоть в новых квартирах, домах, офисах и т. д. Этот вариант стал настоящим спасением для тех, кто не может по какой-то причине сделать водяной теплый пол. Система является достаточно простой в монтаже и представляет собой по особой схеме уложенный электрический кабель, находящийся внутри стяжки. Он преобразует электроэнергию в тепло.

Монтаж кабельного теплого пола

Для обустройства подогрева могут применяться саморегулирующиеся и резистивные кабели. В последнем случае обычно используется двужильный (одножильные часто становятся источниками вредного для организма излучения, потому их и не предпочитают использовать). Саморегулирующиеся провода не имеют тех недостатков, которые есть у резистивных. Обычно кабельный пол применяется в случае, если финишное покрытие будет выполнено из плитки или линолеума.

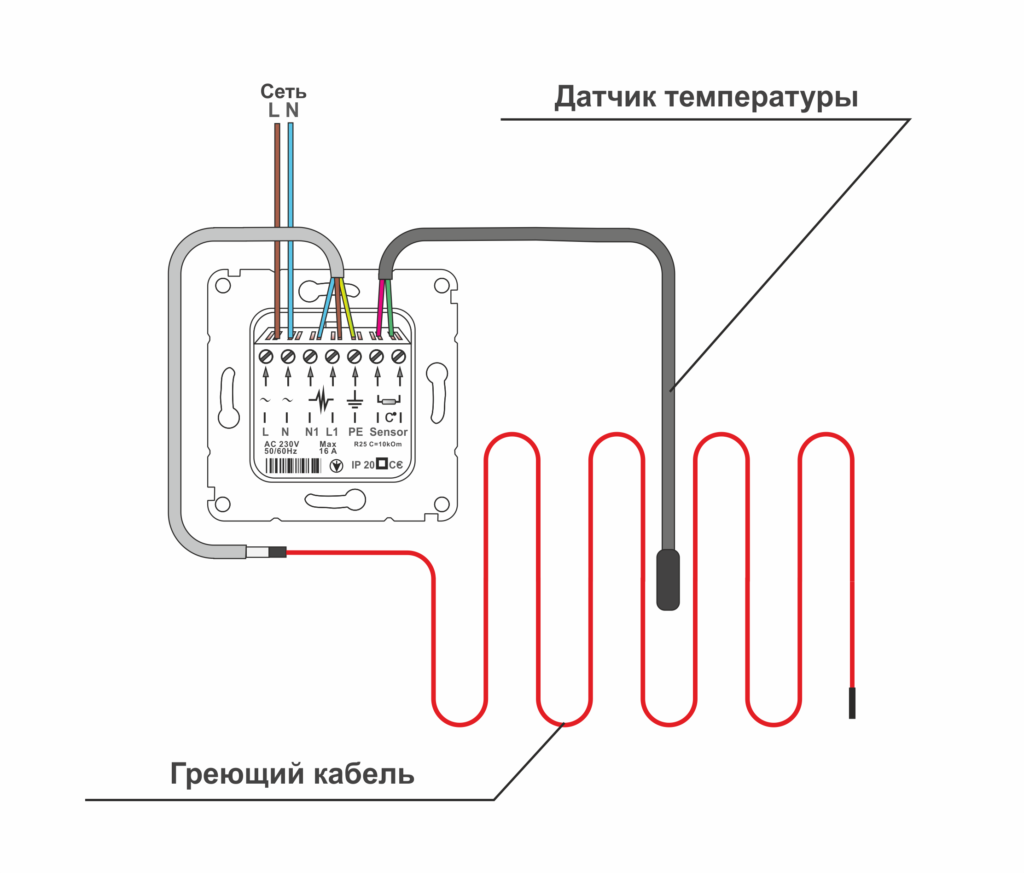

Нагревательный кабель

ИК пол

Это, пожалуй, самая популярная система подогрева пола, так как не требует заливки новой стяжки, проста в монтаже, но по качеству не уступает другим вариантам обогрева. Представлена она тонкими матами, имеющими карбоновые полосы, соединенные друг с другом проводами. Такие полы быстро нагреваются, но и быстро остывают (иногда эта функция нужна), очень тонкие, позволяют быстро отрегулировать температуру нагрева, экономны в плане энергозатрат, просты в ремонте и полностью безопасны для человека. Работает такая система также благодаря электричеству. Недостаток есть – небольшая статика и из-за этого – притяжение пыли к основанию. Подробнее про инфракрасный тёплый пол в зависимости от финишного покрытия читайте в отдельных статьях портала: здесь под ламинат, а здесь — под плитку.

ИК теплый пол под ламинат

Таблица. Сравнение характеристик разных систем.

Характеристика	Водяной пол	Электрический пол
Наличие ЭМИ	Нет	Возможно, в зависимости от типа кабеля
Возможность обустройства в многоквартирных домах	Только в новостройках при наличии отдельного подключения	Да
Быстрое управление настройками	Нет	Да
Зависимость от сезона отопления	Да – в квартирах и нет – в частных домах	Нет
Сроки монтажа	Длительные из-за необходимости заливки стяжки	Короткие
Возможность укладки любого финишного покрытия	Да	Определенные типы покрытий нельзя класть поверх электрического пола
Простота ремонта	Сложный ремонт	В случае с ИК полами – быстрый ремонт

Цены на электрический теплый пол «Теплолюкс»

электрический теплый пол теплолюкс

Если вы ещё не определились с видом тёплого пола, прочитайте нашу статью с инструкцией по выбору. Там мы подробно рассмотрели преимущества и недостатки разных материалов и составили список рекомендаций.

ИК пленка для теплого пола

Этапы монтажа гидравлического пола

1. Начинается устройство системы гидравлического пола с установки коллекторного шкафа, а также монтажа насосно-смесительного узла с блоком коллектора, который регулирует температуру в помещении. Размещение шкафа должно быть на одинаковом расстоянии от протяжности труб из каждой комнаты и контура.
2. Коллектор устанавливается в специальный ящик толщиной 12 см. Размеры зависят от величины коллекторной группы со всеми ее дополнительными элементами (датчики давления, сливы и воздухоотводы). Под коллекторной группой обязательно оставляется место до пола, требуемое для загиба подведенных от контуров труб водяного пола. Совет! Установка коллекторного ящика должна производиться выше уровня теплого пола, чтобы не допустить отвода труб от него вверх, иначе система отвода воздуха не будет нормально работать.
3. Подготовка поверхности. Старую стяжку понадобится полностью демонтировать, после чего выровнять пол, если существуют перепады свыше 10 мм.
4. На зачищенную ровную поверхность комнаты укладывается слой гидроизоляции, а весь периметр помещения фиксируется демпферной лентой, которая компенсирует возможное расширение пола при нагреве и уменьшает потерю тепла через стены. Совет! Если используется водяной теплый пол с несколькими контурами, следует уложить демпферную ленту и по линиям между контурами.
5. Установка пароизоляционного материала, который обеспечит защиту от увлажнения снизу.
6. Утепление основы пола:

• в случае если пол теплый, будет достаточно использовать лишь вспененный полиэтилен, у которого есть отражающее фольгированное покрытие;
• для отапливаемых квартир этажом ниже следует применять листы пенополистирола обычного либо экструдированного толщиной 20-50 мм или же иной прочный утеплитель с соответствующей толщиной;
• квартиры, находящиеся на первом этаже с неотапливаемым подвалом, пол которых расположен на грунте, требуют более качественного утепления в виде керамзитного слоя и листов пенополистирола толщиной свыше 50 мм.

Укладка армирующей сетки наверх утеплителя. Она позволяет закрепить слой стяжки, а также к ней можно прикрепить трубу теплого пола, при этом не понадобится использовать дополнительные крепежные полосы и клипсы.

Устанавливаем металлопластиковые трубы согласно схеме и расстоянию, предусмотренному проектом.

Советы!

1. Укладку труб лучше всего начинать от внешних стен помещения, поскольку они самые холодные.
2. Если ввод труб в комнату не размещен со стороны внешней стены, понадобится утеплить участок трубы от ввода к стене.
3. Чтобы снизить уровень нагрева пола, от внешней стены хорошо использовать способ укладки «змейка».
4. Равномерного обогрева помещения можно добиться, используя укладку по спирали от краев комнаты к центру.
5. После оформления контуров концы труб присоединяют к распределительному коллектору, монтируют сервоприводы, регулирующие работу теплового потока при помощи комнатного термостата.
6. Проверка системы на герметичность и заливка бетонной стяжкой. Эксплуатацию системы отопления можно начинать через 28 дней.

Особенности монтажа теплого пола

Следует разобрать и другой теплый пол – электрический вариант подходит для любых помещений, его укладка не требует получения разрешения. Но и это решение имеет разновидности, в которых нужно разобраться, чтобы понимать преимущества и недостатки каждой.

Электрического

Традиционный вид – греющий кабель, который может иметь толщину от 5 до 8 мм и состоять из 1 или 2 жил. Достаточно надежное решение, которое применяется с учетом следующих рекомендаций:

1. Кабель размещают по аналогии с трубой водяного пола, по определенной схеме. Расстояния и особенности есть в рекомендациях производителя, именно их и нужно придерживаться при работе.
2. Провод ни в коем случае не должен пересекаться – это главное правило, которое надо помнить.
3. Для удобства укладки и обеспечения нужного шага используют специальный профиль.
4. Кабель заливают стяжкой толщиной 3-5 см.
5. Он лучше всего подходит для поверхностей, облицованных керамикой или другими подобными материалами.

Важно подобрать кабель с подходящими параметрами, чтобы обеспечить нужные показатели отопления

Инфракрасного

Чаще всего это модули определенного размера, которые укладываются только на поверхность, не занятую мебелью и другими объектами. Принцип работы отличается от греющего кабеля: нагревается плоскость пола и другие объекты, которые и излучают тепло. Особенности укладки таковы:

1. Заранее определяют расстановку мебели, чтобы обозначить границы укладки инфракрасного пола.
2. Приобретают элементы подходящего размера, т. к. их можно резать в строго определенных местах.
3. Укладка производится на подготовленное основание, заливать бетоном не нужно, поверх настилают финишное покрытие.
4. В конструкцию всегда включается терморегулятор и термодатчик.

Пленочного

Пленка состоит из греющих модулей, которые могут иметь разный размер и подбираются по ситуации. Подходят как для жилых, так и для влажных помещений. Особенности укладки таковы:

1. Пленку уложить в выбранном месте, подключить к кабелю с помощью специальных клемм, которые идут в комплекте.
2. Терморегулятор следует располагать на небольшой высоте, прокладывая кабель в штробе, заранее сделанной в нужном месте стены.
3. Для увеличения эффективности в качестве подложки теплого пола использовать вспененный полиэтилен с отражающей поверхностью.
4. На пленку можно укладывать любое напольное покрытие.

Главное – чтобы основание было ровным, это исключит повреждение пленочных модулей.

Стержневого типа

Это новое решение инфракрасного обогрева, представляющее собой карбоновые стержни длиной 1 м, при этом длина модулей может быть разной. Элементы соединены кабелями – с одной стороны фаза, со второй ноль.

Особенности монтажа:

Модули укладывают на заранее подготовленную поверхность, которую желательно застелить отражающим материалом для наибольшей эффективности.
Лучше всего заливать стержни небольшим слоем стяжки или самонивелира.
Подключать модули нужно в стандартном порядке, важно использовать терморегулятор и правильно соединить контакты.

Стержневой пол имеет небольшую толщину и его можно укладывать даже без заливки в стяжку, закрыв поверхность жесткой подложкой.

Под плитку

Если пол будет закрываться керамической плиткой, стоит помнить несколько рекомендаций:

1. Лучше всего использовать варианты, которые заливаются в стяжку. Так эффективность будет максимальной.
2. Для плитки лучшим решением будет водяной теплый пол, по возможности стоит применять именно его.
3. Второе по эффективности решение – стержневые модули, они также хорошо работают в этом случае.

Плитка отлично пропускает тепло и равномерно распределяет его по поверхности, что делает этот материал оптимальным для системы обогрева.

Под ламинат

Самое главное – подобрать ламинат, который предназначен для систем теплого пола. Распознать его можно по специальному символу, который наносится на упаковку. Что касается системы обогрева, можно отметить следующее:

1. Удобным решением станут пленочные саморегулирующиеся теплые полы, которые размещаются прямо под панелями и позволяют эффективно обогревать помещения.
2. Можно применять и водяную систему, главное – располагать трубы на глубине не более 5 см, иначе эффективность пострадает.
3. Кабель следует заливать слоем не более 3 см, чтобы он хорошо грел помещение через ламинат.

Укладка теплого водяного пола

Одна из ключевых составляющих системы — трубы и система их фиксации. Есть две технологии:

• Сухая — полистирольная и деревянная. На систему из пенополистирольных матов или деревянных пластин укладываются металлические полосы со сформованными каналами для укладки труб. Они необходимы для более равномерного распределения тепла. Трубы вставляются в выемки. Сверху укладываются жесткий материал — фанера, ОСП, ГВЛ и т.д. На это основание можно настилать мягкое напольное покрытие. Возможна укладка плитки на плиточный клей, паркета или ламината. Деревянная система водяного теплого пола
• Укладка в стяжку или так называемая «мокрая» технология. Состоит из нескольких слоев: утеплитель, система фиксации (ленты или сетка), трубы, стяжка. Поверх этого «пирога» после схватывания стяжки укладывается уже напольное покрытие. При необходимости под утеплителем укладывают слой гидроизоляции- чтобы не затопить соседей. Может также присутствовать армирующая сетка, которую настилают поверх труб теплого пола. Она перераспределяет нагрузку, предотвращая повреждение системы. Обязательным элементом системы является демпферная лента, которая раскатывается по периметру помещения и укладывается в месте соединения двух контуров.

Водяной теплый пол в стяжке

Обе системы неидеальны, но более дешевой является укладка труб в стяжку. Хотя она и имеет массу минусов, именно она по причине более низкой стоимости более популярна.

Какую систему выбрать

По стоимости сухие системы обходятся дороже: их комплектующие (если брать готовые, заводские) стоят больше. Но они весят намного меньше и быстрее вводятся в эксплуатацию. Есть несколько причин, по которым стоит использовать именно их.

Первая: большой вес стяжки. Далеко не все фундаменты и перекрытия домов способны вынести нагрузку, создаваемую водяным теплым полом в бетонной стяжке. Над поверхностью труб должен быть слой бетона не менее 3 см. Если учесть, что наружный диаметр трубы составляет тоже порядка 3 см, то общая толщина стяжки 6 см. Вес получается более чем значительный. А сверху часто еще плитка на слое клея. Хорошо, если фундамент рассчитан с запасом — он выдержит, а если нет — начнутся проблемы. Если есть подозрение, что перекрытие или фундамент не вынесут нагрузки, лучше делать деревянную или полистирольную систему.

Вторая: низкая ремонтопригодность системы в стяжке. Хотя при укладке контуров теплого пола рекомендуется укладывать только цельные бухты труб без соединений, периодически трубы повреждаются. Или при ремонте попали сверлом, или лопнула из-за брака. Место повреждения можно определить по влажному пятну, но отремонтировать сложно: приходится разбивать стяжку. При этом можно повредить соседние петли, из-за чего зона повреждения становится больше. Даже если удалось сделать аккуратно, приходится делать два шва, а именно они — потенциальные места следующего повреждения.

Процесс монтажа водяного теплого пола

Третий: ввод в эксплуатацию теплого пола в стяжке возможен только после того, как бетон наберет 100% ресурс прочности. На это уходит не менее 28 дней. До этого срока включать теплый пол нельзя.

Четвертый: у вас сделан деревянный пол. Сама по себе тяжка на деревянном полу — не лучшая затея, а еще стяжка с повышенной температурой. Древесина быстро разрушится, обрушится вся система.

Причины серьезные. Потому, в некоторых случаях, более целесообразно использовать сухие технологии. Тем более, что деревянный водяной теплый пол своими руками обходится не так и дорого. Самый дорогой компонент — металлические пластины, но их тоже можно сделать из тонкого листового металла и лучше — алюминия

Важно уметь гнуть, формуя пазы для труб

Вариант полистирольной системы теплого пола без стяжки продемонстрирован в видео.

Особенности конструкций

Любой теплый пол уменьшает высоту помещения.

Он имеет неоспоримые преимущества перед центральным радиаторным отоплением:

• независимость от сезонного подключения;
• отсутствие разности температур воздуха внизу и вверху комнаты, что происходит в случае использования батарей;
• точная регулировка обогрева.

Электрический пол – легок в монтаже, контур может иметь частые изгибы и небольшие радиусы. Не требует врезки в общие коммуникации. Равномерно прогревает пол по всей площади

Требует осторожности при эксплуатации

«Водяной» – простая укладка, но крупными радиусами, требует подключения коллектору или трубопроводу. За счет более высокой цены на электроэнергию по сравнению с водой, более экономичен в эксплуатации, чем электрический. Это во многом объясняет его высокую популярность.

Общая структура водяного пола достаточно проста и представляет собой систему металлических или пластиковых труб, по которым двигается горячая вода. Сама конструкция уложена в бетонно-цементную стяжку, а управление осуществляется с помощью теплорегулирующего коллектора и вспомогательных датчиков.

Конструкция пола «с обогревом» насчитывает 7 базовых элементов:

• Перекрытие (основание) – в случае, если пол требуется уложить на открытый грунт, нужно сделать черновую стяжку.
• Гидроизоляция – может выполняться путем обклейки поверхности клеенкой или обмазки мастикой.
• Теплоизоляция – производится с использованием минеральных ват или пенополистирола. Лучше отдавать предпочтение более дешевому и легкому пенопласту.
• Алюминиевая сетка для армирования – укрепляет несущую конструкцию.
• Трубы.
• Бетонная стяжка.
• Финишное напольное покрытие.

Для прокладки теплого пола используются трубы, изготовленные из следующих материалов:

Металлопластик

Недорогой вариант труб, отличающийся хорошей теплопроводимостью, легкостью подключения и устойчивостью к ржавчине.

Полиэтилен

Доступные и гибкие проводники с хорошей теплоотдачей, единственный минус которых – потребность в дополнительной фиксации.

Использование таких труб – не самая лучшая идея, так как они не достаточно пластичны.

Медь

Наиболее подходящий и долговечный вид контуров. Однако не самый популярный по причине высокой цены и трудоемкого монтажа.

Материалы для теплого пола

Схема такого пола на картинке выглядит всегда довольно сложной – масса коммуникаций, соединенных между собой, по которым к тому же течет вода. Однако на деле система включает не такой уж обширный список элементов.

Материалы для водяного теплого пола

Комплектующие для водяного теплого пола:

• при отсутствии возможности подключения к системе централизованного отопления – нагревательный котел;
• насос, который либо встроен в котел, либо приобретается отдельно. Он будет нагнетать воду в систему;
• непосредственно трубы, по которым будет двигаться теплоноситель;
• коллектор, который будет отвечать за распределение воды по трубам (не всегда необходимый);
• для коллекторов будут необходимы специальный шкаф, разветвители, распределяющие холодную и горячую воду, а также клапаны, система аварийного слива, приспособления для отведения воздуха из системы;
• фитинги, шаровые клапаны и т. д.

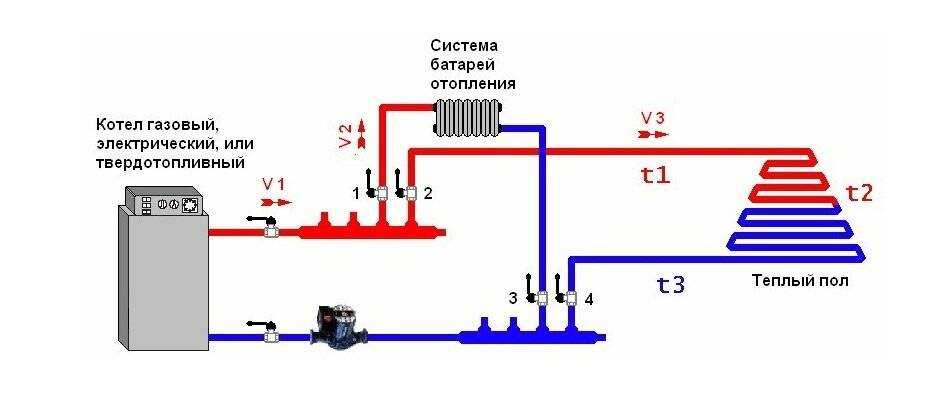

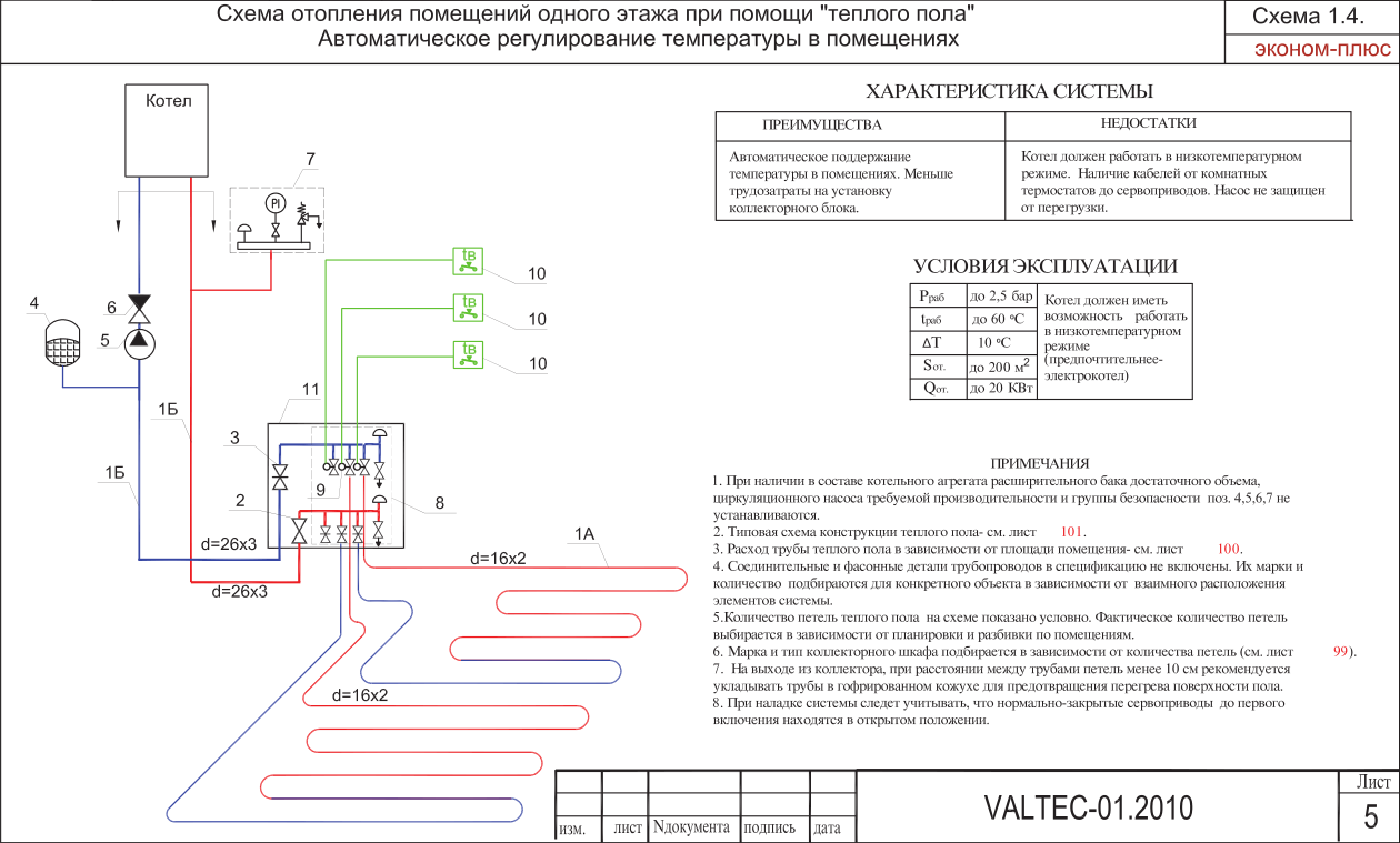

Один из вариантов схемы отопления в частном доме с теплым полом на первом этаже

Также для обустройства теплого пола понадобится материал для теплоизоляции, крепежи, сетка армирующая, лента демпферная. Если выполняется сырой способ монтажа, то еще и бетонная смесь, из которой будет изготовлена стяжка.

Крепления для труб водяного теплого пола

Планка монтажная для теплого пола

От методики монтажа часто будет зависеть и выбор материалов и инструментов для системы подогрева пола. Существуют два вида укладки оборудования – это сухая и мокрая.

1. Мокрая технология предусматривает использование утеплителя, крепежной системы, труб, бетонной стяжки. После того как все элементы будут залиты стяжкой, поверх укладывается и само напольное покрытие. По периметру помещения обязательно укладывается лента демпферная. Под утеплитель желательно поместить гидроизоляционный слой на случай утечки воды – он защитит соседей от возможного потопа.

2. Сухая технология. В этом случае система обогрева укладывается на деревянные пластины или полистирольные маты в специально сделанные каналы. Поверх системы укладываются листы фанеры или ГВЛ. Сверху монтируется напольное покрытие. Кстати, не стоит укладывать поверх системы ДСП или ОСБ, так как в их составе есть вещества, которые под воздействием повышенной температуры начинают испаряться и негативно воздействуют на организм человека.

Ни первый, ни второй способы не являются идеальными – каждый имеет свои достоинства и недостатки. Однако чаще всего применяется именно мокрый способ, когда система теплого пола укладывается в стяжку. Причина проста – дешевизна, хотя в обслуживании этот вид довольно сложен. Например, отремонтировать трубы в стяжке будет непросто.

Стяжка для теплого пола

Монтаж теплого пола

Прежде чем начать самостоятельную установку теплого пола, нужно ознакомиться с максимум информации. Для начала давайте рассмотрим возможные системы установки такого пола немного подробнее. В современном строительстве такая система является наиболее распространенной системой монтажа, трубопровода контуров закрываются бетонным раствором и уже не требуется дополнительных разделителей тепла.

Технология установки руководствуется следующими этапами, которыми необходимо обязательно следовать:

• Покрытие изоляционным материалом черновой поверхности;
• Монтаж арматурной сетки и установка контуров трубопровода;
• Проведение опрессовки работ системы;
• Заливка бетонного раствора;
• Чистовое покрытие пола.

Разделение комнаты на участки

Помещение делится на участки. Количество таких участков будет зависеть от геометрии и площади помещения. Предельная площадь одного отапливаемого участка не должна быть более 40 м2, помимо этого соотношение всех сторон помещения должно быть не менее 1:2. К разметке подобные требования связаны с тем, что стяжка будет существенно расширяться под воздействием температуры и, чтобы избавиться от растрескивания бетонной стяжки, это обязательно необходимо компенсировать.

Покрытие поверхности изоляционным слоем

На предварительно очищенное основание нужно положить теплоизоляционный слой. Благодаря такому теплоизоляционному слою не допускаются потери тепла, излучающего полом. Тепло будет идти в отапливаемом помещении только вверх. При устройстве теплоизоляции в строительстве могут использоваться разнообразные материалы, которые разрешены для использования в этих целях. Наиболее распространенным строительным теплоизоляционным материалом является пенопласт. Должен иметь такой теплоизоляционный слой плотность толщину до 15 см в зависимости от теплового режима комнат и количества теплопотерь.

Между секторами и по всему периметру помещения обязательно помещается демпферная лента, служащая для возмещения теплового расширения используемой бетонной стяжки. Сверху теплоизоляционного материала помещается полиэтиленовая пленка.

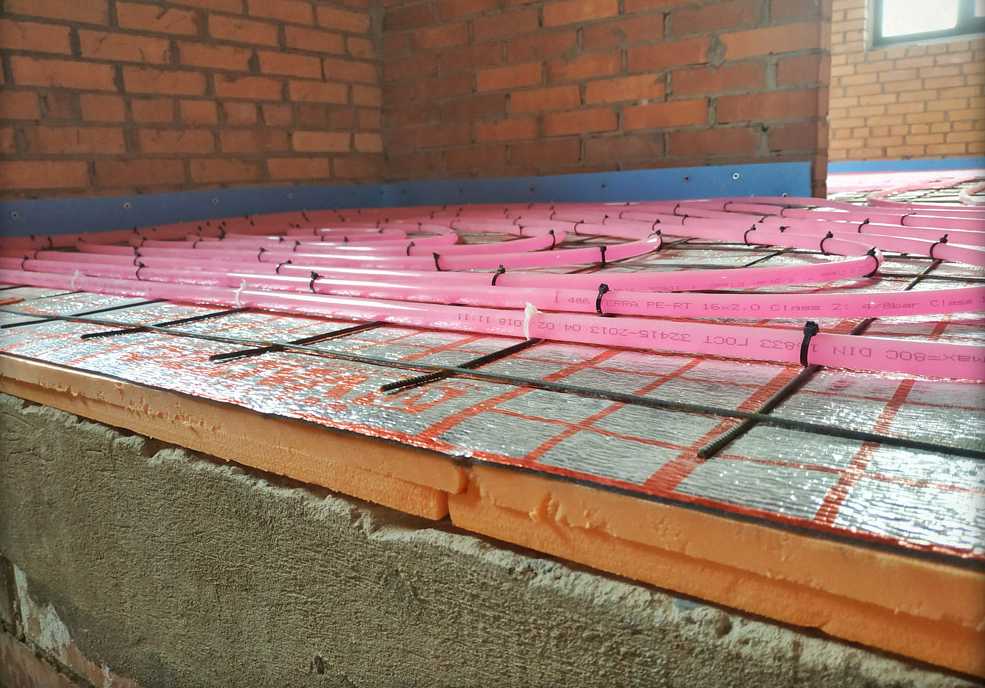

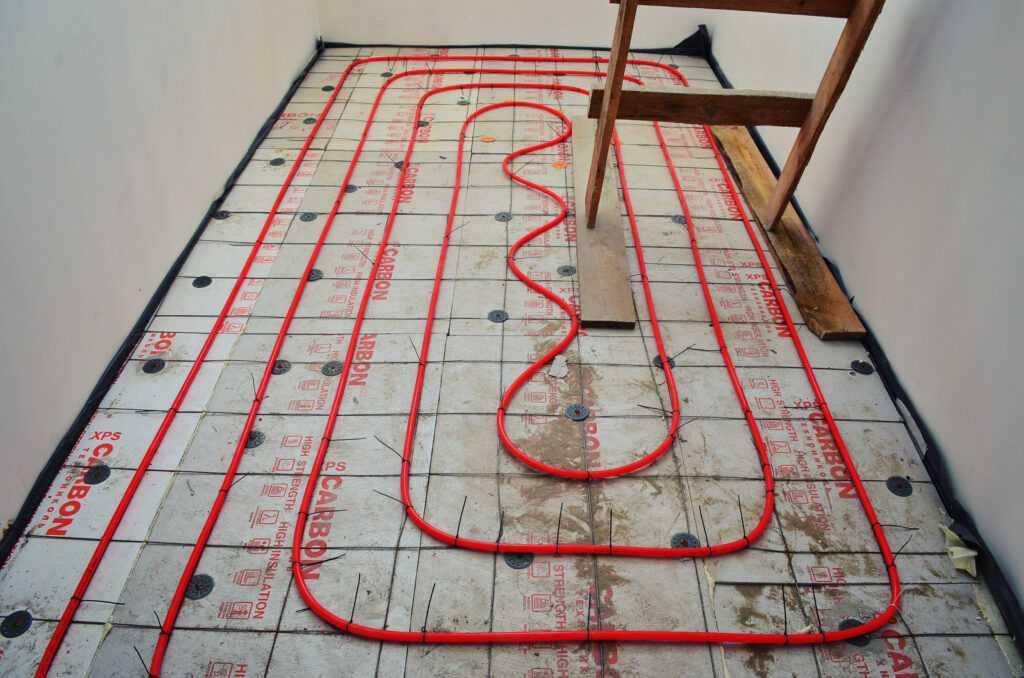

Арматурная сетка и монтаж трубопровода

Укладывают арматурную сетку с сечением прутка 0,4-0,5 см., с размерами ячейки 15×15 см. Есть возможность двойного армирования, при котором второй слой сетки устанавливается поверх смонтированного трубопровода.

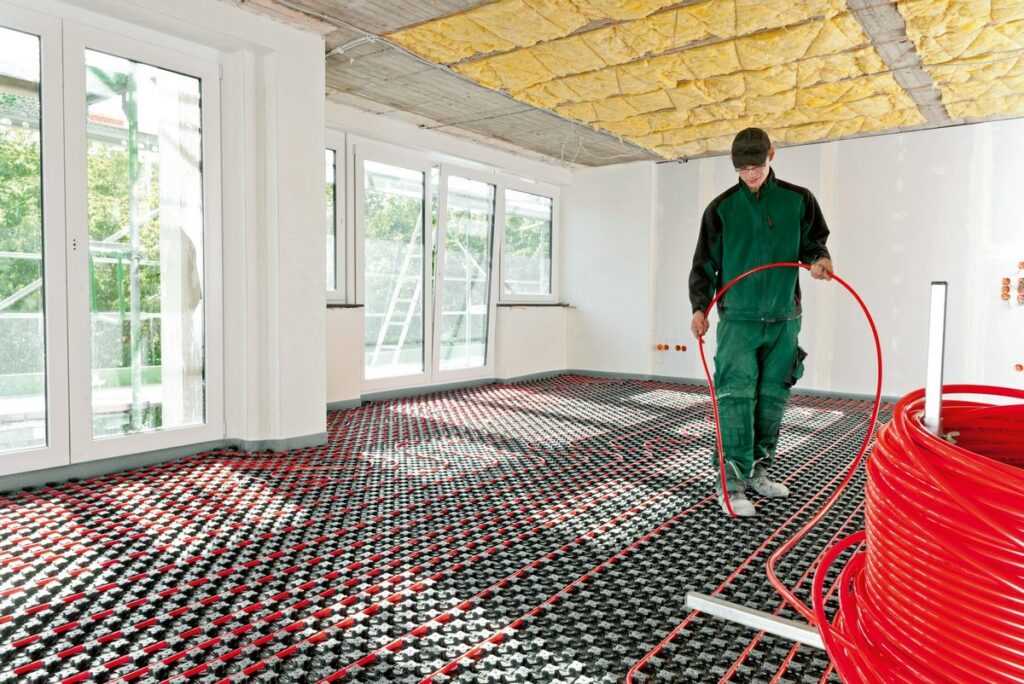

Далее начинаем монтаж трубопровода теплого водяного пола. В зависимости от используемого проекта трубопровод устанавливается с шагом не более 30 см и подбирается схема установки контуров трубопровода. С помощью специальных пластиковых хомутов крепим трубопровод к арматурной сетке, на компенсационных швах на трубопровод надевается гофрированная труба для защиты от повреждений.

Допустимы несколько стандартных схем укладки контуров: двойная змейка, спираль со смещенным центром, змейка и обыкновенная спираль. При укладке трубопровода вдоль наружной стены, надо снизить расстояние между трубами, чтобы избежать перепадов температур на поверхности, должна проходить основная часть контура вдоль стены т.к. там выше теплопотери. Ориентировочный расход трубопровода на 1м2 монтируемого на поверхности при шаге в 20 см составит приблизительно 5 п.м.

По завершению установочных работ необходимо произвести опрессовку систему под рабочим давлением на обнаружение механических повреждений. После опрессовки проводится заливка бетонной стяжки, при этом система находиться должна под рабочим давлением минимум в течение суток.

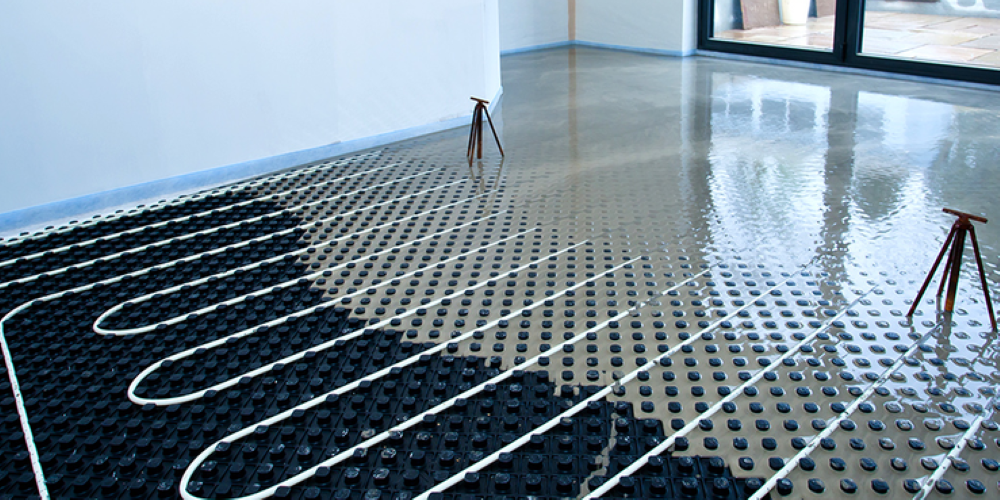

Раствор заливают толщиной до 70 мм, употребляя для этого специальные смеси для водяных теплых полов или песко-бетон М-300. После того, как высохнет бетонный раствор можно приступать к укладке чистового покрытия пола линолеумом, ламинатом или керамической плиткой, обладающей отличной теплопроводностью.

Проектируем водяной тёплый пол

Как было сказано выше – одним из основных показателей для проектирования греющей системы является плотность эффективного потока тепловой энергии, производимой 1 м2 ТП (g, Вт/м2) – удельная мощность теплого пола. Она должна полностью компенсировать теплопотери помещения – Q, Вт.

g=Q/F,

где F, м2 – полезная площадь пола, которая будет использована под отопление.  Она принимается, как общая площадь помещения за вычетом мест, где будет установлена мебель, а также свободной зоны 20-30 см от стен и мебели.

Величина Q учитывает множество параметров, частично приведенных в предыдущем разделе. Для её точного вычисления можно пользоваться методикой предложенной в справочном пособии Е. Г. Малявиной «Теплопотери здания», требующей углубленного подхода. Однако на практике частнику проще будет принять некие усредненные величины теплопотерь типовых зданий. Например, комната 18 м2 с одной наружной стеной и окном, а также потолками до 3 м, будет иметь примерные теплопотери 1800 Вт. Данный показатель справедлив для расчета теплого пола в помещениях многоквартирного дома, построенного в умеренной климатической зоне. А вот для частного дома его уже придется увеличить в 1,2-1,5 раза. Также увеличиваются значения теплопотерь, если установлены большие окна, комната угловая, тонкие стены и т.д.

Удельная теплоотдача теплого пола должна находиться в определенных пределах. Ведь его перегрев приводит к дискомфорту жильцов, разрушению строительно-отделочных материалов. Так, максимальная температура поверхности напольного покрытия (t_f, С) рекомендуется:

• + 29°С – для жилых помещений (спальни, гостиной, кабинета);
• + 33°С – для помещений с повышенной влажностью (санузла, кухни);
• + 35°С – для участков возле внешних стен.

Табличный подбор шага укладки трубопроводов

Зная плотность эффективного потока тепловой энергии (g, Вт/м2), тип используемого покрытия (его сопротивление теплопередаче – R_w, м2*ОС/ Вт или м2*К/Вт), рекомендуемую температуру поверхности пола для данного помещения (t_f, С), а также градиент рабочих температур теплоносителя (t_z/t_p, С/С), можно по таблицам 1-3 подобрать шаг трубы (b, м).

Таблица 1.

Таблица 2.

Таблица 3.

Вычисляем количество и диаметр трубопроводов

Расчет длины трубы для теплого пола выполняем по формуле:

L=(F/M)*1,1+2*N, где

• L – искомая длина трубопровода, м;
• F – полезная площадь пола отапливаемого помещения, м2;
• b – шаг (частота прокладки) витков, м;
• N – расстояние от коллектора, расположенного на стене, до уровня пола, м;
• 1,1 – коэффициент запаса труб на повороты.

Расход трубы также можно прикинуть, воспользовавшись таблицей 4.

Таблица 4.

Шаг, мм	Расход трубы, м/м2
100	10
150	6,7
200	5
250	4
300	3,4

Профессиональный расчет теплого водяного пола также включает подбор внутреннего диаметра (D, м) трубопроводов. Он должен соответствовать целому ряду параметров таким, как гидравлическое сопротивление системы, техническим возможностям циркуляционного насоса, требуемым для прокачки объемам теплоносителя и другим. Тем не менее, практически для любой небольшой индивидуальной тепловой установки обогрева полов, можно смело брать, например, металлопластиковую трубу Ø 16 мм, у которой внутренний Ø 12 мм. При этом следует учитывать, что рекомендуемая длина отопительного контура в этом случае не должна превышать 100 м (максимум 120 м).  Если же расчет трубы для теплого пола требует большего её метража, то тогда контур необходимо разбить на два и более.

Помимо металлопластика подойдут: медь, ПВХ, сшитый полиэтилен. Они обладают схожими гидравлическими параметрами, поэтому их диаметры подбираются аналогично.

Монтаж теплого пола

Если у человек есть соответствующий опыт, инструменты и он готов сделать теплый пол своими руками, то перед этим следует заранее просмотреть все этапы работ и еще раз проверить, все ли для этого есть.

Основание

Для теплого пола подходит грунт или бетонное основание. В случае с грунтом землю дополнительно утрамбовывают, затем формируют песчаную подушку высотой до 20 см и заливают стяжку из бетона.

Основание делают ровным, следят за тем, чтобы на нем не было трещин и перепадов, которые превышают 1 см в высоту. После застывания поверхности ее очищают, чтобы подготовить к следующему этапу.

Изоляция

На готовое основание пленку выстилают с небольшим нахлестом (хотя бы 5–10 см). Края фиксируют скотчем, чтобы полотно стало герметичным. При укладке гидроизоляции также заходят на стены, но не больше, чем высота формируемого пирога.

Утепление

После этого переходят к теплоизоляционному материалу. Его толщина зависит от постройки и региона проживания. Для хорошего утепления берут 10–15 см материала. Если теплый пол формируется не на первом этаже, то достаточно 5 см.

Блоки прижимают плотно друг к другу, начинают выкладывать от стены, которая находится напротив входа. Их плотно прижимают друг к другу и следят за тем, чтобы между блоками не появлялись щели. Если пенополистирол выкладывают в 2 слоя, то смотрят за тем, чтобы верхние и нижние стыки совпадали. Поверх этого материал фиксируют дюбелями.

Трубы

Перед тем как установить трубы для теплого пола, создают коллекторный шкаф. В нем уже будет размещаться конструкция. Также по периметру фиксируют демпферную ленту, а потом уже переходят к укладке материала с теплоносителем:

1. Из бухты отматывают 10 м трубы и надевают фитинг на конец.
2. Его присоединяют к коллектору.
3. Трубы укладывают по заранее намеченной схеме и затем возвращаются к коллектору.
4. Их обрезают по нужной длине и подсоединяют к обратке.
5. На стене (если там не финишное покрытие) указывают длину установленного трубопровода.

Армирование

Дополнительное укрепление нужно только при укладке по классической схеме. В этом случае сетку для стяжки пола лучше поставить над контуром.

Тестирование

Еще перед заливкой стяжки выполняется опрессовка. Испытания завершают после того, как из трубы вышел весь воздух. При обнаружении протечек их устраняют на этом этапе, а потом заново тестируют систему.

Стяжка

Сначала выставляют маяки на одинаковом расстоянии друг от друга. Затем подготавливают раствор и выполняют стяжку, ориентируясь на профили. Весь цементный слой выкладывают за один раз.

Через сутки после этого удаляют маяки и заделывают бороздки. На протяжении следующих 2 недель покрытие увлажняют и поверх него выкладывают пленку. После полного застывания в комнате с теплым полом выкладывается чистовое покрытие.

По эффективности и получаемому результату теплый пол превосходит все системы отопления, поскольку происходит правильное распределение ресурсов. Поэтому теплый пол одинаково часто используется в качестве основного или дополнительного источника тепла.

Нюансы монтажа

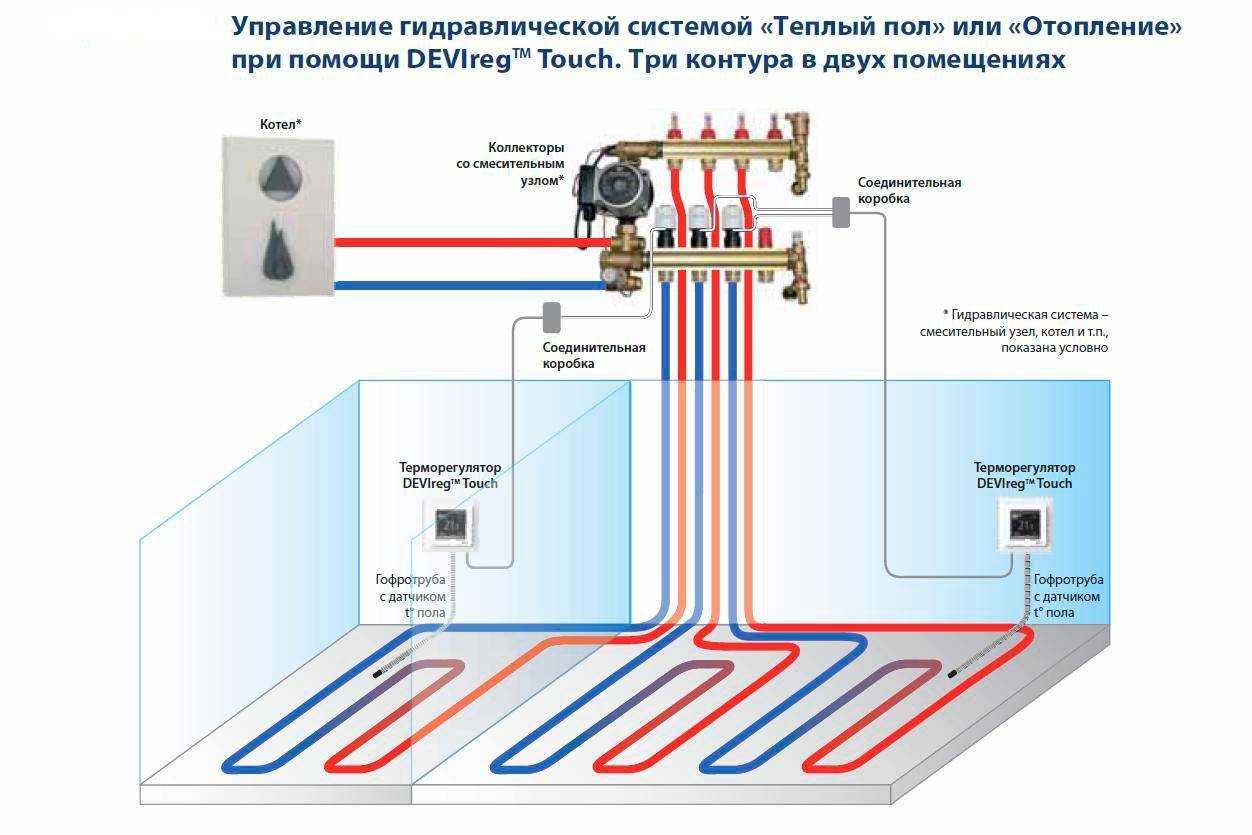

Монтаж водяного тёплого пола должен проходить по заранее продуманной схеме. Коллектор требует оборудованного под установку места, это может быть как помещение котельной, так и скрытый в стене отсек. Рациональность установки промежуточных коллекторов зависит от того, обеспечивается ли экономия по сравнению с прокладкой труб от центрального распределительного узла, а также допустим ли такой рост длины наибольшей петли. Подвод трубок к зонам обогрева рекомендуется выполнять по помещениям, не требующих целенаправленного нагрева пола: кладовые, коридоры и иже с ними.

Крепить трубки тёплого пола следует только к специальной монтажной системе. Перфорированная лента или сетка обеспечивают точную регулировку шага установки, надёжную фиксацию на время застывания смеси и необходимые для температурного решения зазоры.
