Размеры полипропиленовых (ппр) труб: диаметры и толщина стенок по госту

Рекомендации по выбору

Отправляясь в магазин, обратите внимание не только на цену, но и на технические характеристики продукции. Подбирайте трубы с небольшим запасом по основным параметрам эксплуатации

Рабочее давление

Производители указывают его величину для комнатной температуры, поэтому, выбирая трубы для отопительной системы квартиры, обратите внимание на продукцию марки PN25. Если вы – владелец жилья с индивидуальным обогревом, достаточно будет труб с маркировкой PN20.
Температура

Для армированных труб производители указывают температуру теплоносителя не менее 90°С. Не стоит переплачивать за изделия с надписью 95°С – их характеристики такие же.
Диаметр. Для стояков диаметром ¾ дюйма понадобится труба диаметром 25мм, а для дюймовых — 32мм. Для линейной разводки чаще всего используют 20мм изделия.
Для отопления и горячего водоснабжения выбирайте только армированную продукцию.

При выборе труб помните, что их изготовление представляет собой высокотехнологичный процесс. Поэтому не соблазняйтесь низкой ценой китайской продукции – малейшее нарушение технологии приводит к расслаиванию труб при эксплуатации. А это чревато большими неприятностями.

Даже изделия с самыми впечатляющими характеристиками от компании с мировым именем не смогут полноценно работать, если монтаж системы изначально выполнялся неаккуратно и с просчётами

Обратите это самое пристальное внимание при сооружении трубопроводов из полипропиленовых труб своими руками

Диаметр полипропиленовых труб таблица характеристики и применение

Преимущества полипропиленовых труб

• Низкая цена. Трубы из полипропилена выпускаются уже довольно давно. Технология изготовления отлажена и они выпускаются многими заводами. Ещё одно удобство: трубы и фитинги разных производителей полностью совместимы.
• Механическая прочность. Толщина стенки у полипропиленовой трубы наибольшая среди полимерных. Это обуславливает их большой наружный диаметр, они почти не гнутся и их очень сложно повредить.
• Внешний вид.При некоторой гибкости трубы сохраняют прямолинейную форму, поэтому они хорошо смотрятся проложенные открыто. Можно выбирать из нескольких цветов: белого, серого, синего, зелёного.

Характеристики полипропиленовых труб

Трубы различаются по следующим характеристикам: диаметру, максимальной температуре, предельному давлению и температурному расширению. В зависимости от назначения подбирают трубы с нужными характеристиками.

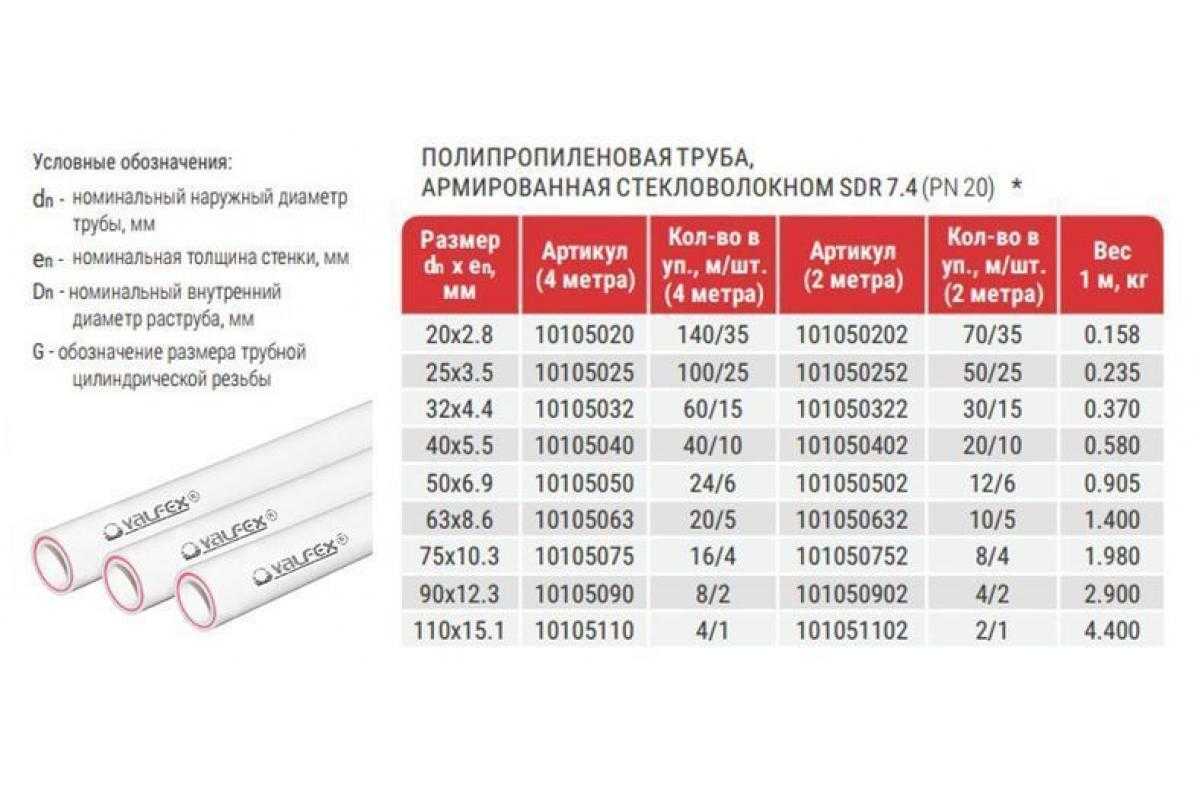

Диаметры полипропиленовых труб таблица

PN 10
Маркировка	Наружный диаметр, мм	Толщина стенок, мм	Внутренний диаметр, мм
20×1,9	20	1,9	16,2
25×2,3	25	2,3	20,4
32×3,0	32	3	26,0
40×3,7	40	3,7	32,6
50×4,6	50	4,6	40,8
63×5,8	63	5,8	51,4
75×6,9	75	6,9	61,2
90×8,2	90	8,2	73,6
110×10	110	10	90,0
PN 20
16×2,7	16	16	10,6
20×3,4	20	3,4	13,2
25×4,2	25	4,2	16,6
32×5,4	32	5,4	21,2
40×6,7	40	6,7	26,6
50×8,4	50	8,4	33,2
63×10,5	63	10,5	42,0
75×12,5	75	12,5	50,0
90×15,0	90	15	60,0
110×18,4

110
18,4
73,2

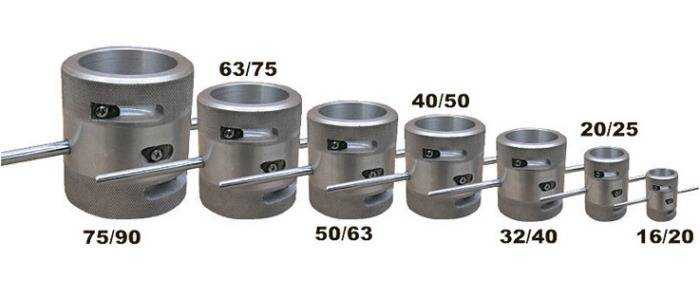

PN 20
Исходный диаметр,мм	Диаметр после заточки, мм	Внутренний диаметр,мм	Толщина стенок,мм
21,2	20	13,2	4,0
26,2	25	16,6	4,8
33,2	32	21,2	6,0
41,4	40	26,6	7,4
52,5	50	33,2	9,1
65,9	63	42,0	11,3
77,9	75	50,0	13,3

Для водопровода используют трубы с наружным диаметром примерно от 21 до 25 миллиметров, что эквивалентно обычным стальным трубам диаметром ½ и ¾ дюйма соответственно. Для водяных стояков используют трубы диаметром от 32 до 40 миллиметров. Диаметр можно измерить и он указан в маркировке трубы.

Максимальное давление, для которого предназначена труба, обозначается в маркировке. Например, надпись PN10 означает, что труба должна эксплуатироваться при давлении не более 10 бар, PN25 – не более 25 бар. Также в маркировке указывается температура в градусах. В домах для водопровода и отопления применяют трубы PN20 и PN25, рассчитанные на максимальную температуру 95 градусов.

Полипропилен имеет немалый коэффициент расширения: при изменении температуры в процессе эксплуатации длина трубы заметно меняется.

Для устранения этого недостатка применяются специальные компенсаторы в виде петель. Например, при монтаже стояков водоснабжения в многоквартирных домах на каждый этаж длины стояка устанавливается один компенсатор.

В тех случаях, когда устанавливать компенсатор нежелательно или невозможно, нужно применять армированные специальные трубы из полипропилена. Такие трубы имеют в толще стенки армирующий слой из алюминия или стекловолокна, который удерживает полипропилен от больших температурных деформаций.

Если трубу планируется замуровывать в толщу стены, то использование армированного полипропилена обязательно.

Особенности монтажа

Как уже отмечалось, трубы из полипропилена нельзя изогнуть. При монтаже приходится каждый изгиб и поворот трубопровода изготавливать на месте с помощью соответствующих угловых фитингов. Сама технология соединения проста и надёжна: с помощью специального устройства соединяемые детали разогреваются до температуры, когда полипропилен плавится, детали немедленно соединяются и после остывания получается надёжное монолитное соединение.

От монтажника требуется определённое мастерство: желательно, чтобы соединений было как можно меньше, и при этом часто монтаж выполняется в труднодоступных местах.

Несколько рекомендаций

Спланируйте где и как будет проходить трубопровод. Посчитайте необходимое количество труб, углов, тройников, переходников

Примите во внимание места, где трубы будут перекрещиваться. Угловые фитинги и трубы покупайте с некоторым запасом: в процессе монтажа может возникнуть необходимость изменить траекторию трубопровода

После окончания монтажа обязательно проверьте готовый трубопровод под давлением на возможные утечки.

Правильно выполненный монтаж позволит вам забыть о проблемах с водопроводом на 50 ближайших лет.

Армированные полипропиленовые трубы – идеальный вариант для систем отопления

Среди многообразия полипропиленовых расходных материалов, только некоторые изделия могут использоваться для отопительных систем. На вопрос, какие полипропиленовые трубы лучше для отопления, ответ однозначный. Оптимальный выбор – это армированные полипропиленовые расходные материалы.

Обычные полипропиленовые трубы не способны нормально выдерживать высокие температуры. Такая магистраль провиснет  ввиду теплового удлинения и потеряет свою привлекательность. Подходят такие изделия, самого меньшего диаметра, для монтажа низкотемпературных отопительных систем. Теплые водяные полы с такими расходными материалами будут служить долго и надежно. За счет того, что в данных отопительных системах температура нагрева теплоносителя не высока, тепловое удлинение не играет столь критической роли. К тому же водяной контур чаще всего замурован в бетонную стяжку и меньше подвержен деформации.

Остальные, выпускаемые и предлагаемые в продаже изделия, имеют различные сферы применения, тогда как  армированная продукция рассчитана в основном на системы ГВС и отопление. Отопительный контур для одноконтурной или двухконтурной схемы обогрева будет иметь лучший показатели по всем параметрам, если его сделать из усиленного полипропилена. Его маркировка PPR-AL-PPR или PPR-FB-PPR, где R означает рандом-сополимер, а AL и FB армирующие компоненты, алюминий или стекловолокно

Поэтому следует обращать внимание при покупке на все надписи, символы и цифры, которые нанесены на полипропиленовые трубы, для отопления

Рандом-сополимер обладает с высокой степень кристаллизации, поэтому благодаря включению в составе полимера этого соединения, образуется полипропилен высокой прочности и устойчивости. Именно это синтетическое соединение  является базовым для изготовления труб водяного отопления. Дополнительное армирование только улучшает эксплуатационные характеристики расходных материалов.  С такими трубами легко работать непосредственно на объекте, причем монтаж трубопровода из PPR-труб не требует применения специальных инструментов.

В практической плоскости можно говорить о том, что полипропиленовые трубы используются практически везде, где есть необходимость обеспечить подачу воды или других жидкостей. Однако для отопительного контура предназначены многослойные изделия.

Во всех других случаях, когда используется теплоноситель с повышенной температурой нагрева, используются полибутеновые или . Слои в синтетических каналах бывают сплошными и перфорированными, т.е. в виде сита, с круглыми отверстиями. Все это сделано только с одной целью, уменьшить влияние на полипропилен высокой температуры, снизить тепловое расширение.

К примеру, сравнив коэффициенты теплового расширения у обычного, однородного материала и у трубы с алюминиевой прослойкой или со стекловолокном.

В первом случае значения теплового расширения будут 0,15%, тогда как у армированных изделий эти показатели составляют всего 0,03%. Между трубами усиленными алюминиевой фольгой и из стеклопластика разница небольшая, всего 5-6%. Так, что хороший и тот, и другой расходный материал.

Единственная разница заключается в том, что при монтаже трубопровода, армированные алюминием изделия надо зачищать. Для этих целей используется шейвер. В противном случае прочного соединения отельных фрагментов труб достичь не удастся. Слой алюминия в местах будущей пайки удаляется на глубину до 1-2 мм.

Полипропиленовые краны

При использовании пластиковых труб, эстетичнее будет использование кранов, облитых полипропиленом. Обычно
так рассуждают неопытные сантехники. На самом деле, лучше использовать обычные латунные краны с переходом
на полипропилен через муфту.

Кран, залитый полипропиленовой оболочкой, на первый взгляд кажется идеальным решением. Не портит общий вид
пластикового трубопровода, не требует дополнительных деталей для соединения с общим узлом.

Дело в том, что залитые пластиком краны обладают более низкой надежностью. Кран состоит из двух принципиально
разных материалов (металл и пластик), с разными плотностями и тепловыми расширениями. Из-за разных свойств
зачастую возникают проблемы в виде протечек или поломок. Мировые производители признают недостатки
полипропиленовых кранов и ведут работу над ошибками, но пока рано утверждать, с полной уверенностью, о надежных
кранах подобного типа.

Гораздо более надежным решением будет латунный кран с двумя муфтами, с резьбой. В муфте так же имеются два материала,
металл и пластик, но эти детали неподвижные, в отличие от крана.

Помимо надежности, в использовании обычных кранов есть и эстетическая сторона: кран можно крутить по оси и
придавать ему более ровное положение. Запаянный пластиковый кран уже не повернуть на трубе, нужно очень четко
сделать пайку с первого раза, исправить пайку можно будет только впаиванием нового крана.

На самом деле, латунные краны предоставляют больше возможностей. Их можно заменить без пайки, если в комплекте
к крану идет американка, соединение разъемное на случай иного ремонта. Американка приобретает актуальность
при монтаже в труднодоступных местах.

Ко всему прочему, обычные краны обладают, как правило, более меньшими размерами, да и ассортимент изделий
гораздо более широкий.

Так же как и латунные, полипропиленовые краны бывают двух типов: вентильные и шаровые

Обратите внимание,
шаровые краны можно использовать только в двух положениях: открытое и закрытое, регулирование недопустимо. Так утверждают все производители. Однако на этот счет, в процессе работы сантехником, сформировалось другое
мнение…

Однако на этот счет, в процессе работы сантехником, сформировалось другое
мнение…

Вышесказанное справедливо для дорогих, качественных изделий, ну а в наших реалиях, как правило, приходится
иметь дело с бюджетными кранами. Так вот, если сравнивать два бюджетных изделия, вентиль и шаровый кран –
по надежности выигрывает шаровый, даже при постоянной регулировке. Хотя вентиль конкретно предназначен для
регулирования, он выходит из строя очень быстро. Такое мнение сформировалось за многие годы работы. Эти
размышления справедливы как для латунной запорной и регулирующей арматуре, так и для изделий, залитых
полипропиленом.

Ну и напоследок хочется сказать: экономить на кранах не стоит, равно как и на всей сантехнике. Трубы и все
комплектующие стоит закупать в надежных магазинах, делать это следует не торопясь и вдумываясь!

Канализационные пластиковые трубы диаметры, цены

Каждому хозяину хочется, чтобы в его хозяйстве все работало, ничего не ломалось, было легким в обслуживании и монтаже. И канализация — не исключение. Надо чтобы она как можно меньше требовала внимания — очень неудобно, если она забивается, но не менее неприятно ее чистить

Если вы хотите иметь безотказную систему отведения стоков, обратите внимание на пластиковые трубы для канализации. Они постепенно вытесняют чугунные, а все потому, что стоят меньше, монтируются проще, имеют большой ассортимент — разные диаметры и длины, на их гладких стенках почти не образуются отложения, да еще и срок эксплуатации — порядка 50 лет. Весь этот букет свойств и определяет их популярность

Весь этот букет свойств и определяет их популярность

Весь этот букет свойств и определяет их популярность.

Пластиковые канализационные трубы делают из различных полимеров и их композиций

Виды пластиковых канализационных труб

Под общим названием «пластик» продаются изделия из разных видов полимеров:

• полиэтилен (ПЭ):
  • высокого давления (ПВД) — для внутренней разводки канализации,
  • низкого давления (ПНД) — возможна прокладка снаружи, в траншеи (имеют большую прочность),
• поливинилхлорид (ПВХ),
• полипропилен (ПП)

И еще целый ряд других термопластов и их комбинаций, но они встречаются редко — люди предпочитают использовать уже известные материалы.

Материал пластиковых канализационных труб подбирается в зависимости от области применения. Например, для разводки канализации внутри дома или в квартире больше подойдет полипропилен. Он имеет более высокий диапазон рабочих температур — нормально переносит среды до 70°C, кратковременно — до 95°C. При наличии различной бытовой техники, спускающей отработанную горячую воду в канализацию, это не будет лишним. Трубы ПВХ, имеющие более низкие цены, более уместны при прокладке наружной канализации — тут обычно стоки уже смешанные, так что температуры более низкие и ПВХ может их вынести без вреда (рабочая до +40°C, кратковременное повышение до 60°C).

Пример внутридомовой разводки канализации из пластиковых труб

Также канализационные трубы бывают гладкие и гофрированные. Причем, гофрированными могут быть не только отводы от сифонов. Есть профилированные трубы для канализации с внутренней гладкой стенкой и наружной ребристой. Они имеют большую прочность — лучше переносят нагрузки на сжатие (имеют повышенную кольцевую жесткость), могут закапываться на большую глубину. Выпускаются диаметрами от 110 мм до 1200 мм.

Размеры и диаметры

Канализационные пластиковые трубы, в отличие от водопроводных и газовых, выпускаются в виде отрезков, длиной 50 см, 100 см, 200 см и т.д. — до 600 см. Максимальная длина — 12 метров, но некоторые производители по заказу могут сделать и более длинные отрезки. При прокладке длинных трасс это удобно — меньше соединений, меньше возможных мест появления проблем (протечки или засора).

Еще важные характеристики пластиковых труб — диаметр и толщина стенки. В маркировке они идут обычно рядом: стоят цифры 160 * 4,2. Что расшифровывается: наружный диаметр трубы 160 мм, толщина стенки 4,2 мм. Тут стоит помнить, что производители указывают наружный диаметр пластиковых труб, а при многих расчетах и планировании требуется знать внутренний. Его несложно высчитать: от наружного отнимаем удвоенную толщину стенки: 160 мм — 4,2 мм * 2 = 151,6 мм. В расчетах и таблицах обычно фигурирует округленный результат — в данном случае — 150 мм.

Параметры канализационных пластиковых труб

Вообще, промышленность выпускает пластиковые трубы для канализации диаметром от 25 мм. Максимальное сечение зависит от типа трубы (гладкая или гофрированная) и материала, из которого она изготовлена. Например, гладкие канализационные ПВХ трубы могут быть диаметром до 630 мм, а профилированные двухслойные — до 1200 мм. Но эти размеры для домовладельцев или обитателей квартир ни к чему. В частном домостроении используются в основном диаметры до 100-110 мм, редко — до 160 мм. Иногда, для большого коттеджа с большим количеством сантехнических приборов, может понадобиться труба 200-250 мм в диаметре.

Как выбирать диаметр для подключения сантехнических приборов

По правилам надо делать расчет, полностью он прописан в СНиПом 2.04.01085. Дело это сложное, требуется много данных, так что мало кто действительно считает так как надо. Годами наработанная практика позволила вывести усредненные диаметры полиэтиленовых канализационных труб для каждого из сантехнических приборов. Можно смело пользоваться этими наработками — все расчеты обычно сводятся именно к этим размерам.

Пластиковые

В наше время альтернативой металлическим трубам стали их пластиковые аналоги. Причем их размеры имеют больше разброс. Материалом для такого изделия служит:

Каждый производитель таких труб сам устанавливает свою размерную сетку. Поэтому если изготавливается одна система, желательно использовать детали одного и того же производителя.

Безусловно, расхождения обязательно будут, но они будут минимальными, и не вызовут особых трудностей у хорошего мастера. Если у человека мало опыта, ему придется приложить некоторые усилия, чтобы подогнать все размеры.

Таблица размеров пластиковых труб для водопровода с применением полипропилена различной плотности показывает самые популярные модели.

Когда прокладываются всевозможные коммуникации, строители используют и другие диаметры водопроводных пластиковых труб.

Диаметры водопроводных труб в таблице помогают подбирать подходящее изделие для проведения ремонта или других работ.

Тип соединения

Когда уже нарисован план будущей системы из полипропиленовых труб и подсчитано количество разнообразнейших комплектующих, встает вопрос о том, какой именно фитинг нужен.

Существует 3 основных типа фитингов, различающихся как по материалу, так и по типу соединения:

• компрессионные, в том числе и eвpoкoнyc;
• обжимные пресс-фитинги;
• непосредственно полипропиленовые.

Теперь разберем каждый из них более подробно.

Компрессионный фитинг

Может изготавливаться из различного материала:

• пластик,
• латунь,
• хром.

Здесь важно не столько то, из чего он сделан, сколько то, как соединяются трубы и как они герметизируются. В общем случае фитинг представляет собой две большие втулки, которые скрепляются между собой с помощью резьбового соединения

Внутри них находятся специальные обжимные кольца, которые при соединении втулок сжимают трубу, как бы сплющивая ее. Резиновые прокладки, также находящиеся внутри, обеспечивают дополнительную герметизацию соединения

В общем случае фитинг представляет собой две большие втулки, которые скрепляются между собой с помощью резьбового соединения. Внутри них находятся специальные обжимные кольца, которые при соединении втулок сжимают трубу, как бы сплющивая ее. Резиновые прокладки, также находящиеся внутри, обеспечивают дополнительную герметизацию соединения.

Самый главный плюс данного вида фитингов – это возможность разбирать их несколько раз. Даже если с первого раза не получилось соединить трубы между собой, можно исправить ошибку, сняв фитинг и посадив его во второй раз. К тому же, резьбовой тип соединения позволяет полностью разобрать систему труб и собрать ее в новом месте.

Еще одно достоинство – при монтаже бытовой сантехники не требуется никаких других инструментов, достаточно только мускульной силы самого человека.

Но есть и недостатки: если слишком сильно затянуть гайку, то труба деформируется, может потрескаться и дать протечку. При длительной эксплуатации раз в несколько лет необходимо подтягивать все соединения, чтобы избежать пропусков транспортируемой жидкости.

Обжимной фитинг

Внешне такие фасонные части для полипропиленовых труб практически ничем не отличаются от компрессионных. Но для герметизации стыка фитинг – труба используется специальное приспособление – обжимные пресс-клещи. На трубу надевается обжимная муфта, которая и обжимается этим клещами.

Этот вид соединения пластиковых труб намного качественнее, чем компрессионный, так прилагаемое усилие намного лучше герметизирует место стыка.

Но если случится протечка, фитинг будет подлежать полной замене, так как он неразборный. Еще один минус – нужен специальный инструмент, стоимость которого начинается от 10 тысяч рублей.

Полипропиленовый фитинг

Пожалуй, самый распространенный вид фасонных деталей для соединения между собой полипропиленовых труб. Когда говорят слово «фитинг», обычно имеют в виду именно эту его разновидность.

Принцип соединения достаточно прост:

• Труба и фитинг нагреваются до определенной температуры, при которой они размягчаются.
• Труба вставляется в фитинг.
• После остывания стык готов.

Здесь сплошные плюсы по сравнению с остальными типами фитингов:

• Пайка обеспечивает идеальную герметизацию, так как соединение представляет собой одно целое с другими частями трубопровода.
• Не требуется дополнительного контроля, заварил – забыл.

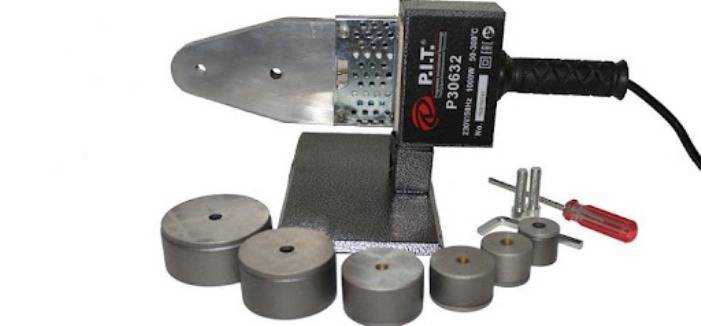

• Сам аппарат для пайки относительно недорогой и прост в эксплуатации.
• Отсутствие силового воздействия минимизирует возможность повреждения отдельных деталей.

Еще один важный момент – не передержать изделие в паяльнике. Существует прямая зависимость между диаметром трубы и временем его нагрева. Ниже в таблице представлены данные для самых популярных диаметров.

D, мм	Время нагрева, секунды	Время сварки, секунды	Время охлаждения, минуты
20	5	4	2
25	7	4	2
32	8	6	4
40	12	6	4
50	16	6	4
63	24	8	6
75	30	8	6
90	40	8	6
110	50	10	8

Какой тип соединения выбрать

Хотя у обжимных и компрессионных фитингов много достоинств, они все же не рекомендованы для полипропиленовых труб. Оставив в стороне возможность протечки, можно сказать, что их основной недостаток состоит в том, что при монтаже высока вероятность повредить саму трубу, а это чревато полной ее заменой в будущем.

Поэтому оптимальным вариантом для трубопровода из полипропилена считается фитинг, соединяемый пайкой.

Каковы особенности применения полипропиленовой трубы 40 мм для отопления

При проектировании и монтаже системы отопления всегда возникает вопрос – трубы какого диаметра использовать при работе. Диаметр (а значит, и пропускная способность труб) важен, так как необходимо обеспечить скорость теплоносителя в пределах 0,4–0,6 м/с, которая рекомендована специалистами. При этом к теплоносителям (к радиаторам) должно поступать необходимое количество энергии.

При скорости меньше 0,2 м/с происходит застаивание воздушных пробок. Скорость больше 0,7 м/с нерационально применять в плане энергосбережения, так как сопротивление движению жидкости становится значительным (оно прямо пропорционально квадрату скорости). Также при превышении этой скорости появляется вероятность возникновения шума в трубопроводах малых диаметров.

Труба полипропиленовая 40 мм все чаще применяется в системах отопления даже при наличии недостатков в виде сложности обеспечения качества стыков и значительного расширения под воздействием тепла. Такие трубы стоят недорого и просты в монтаже, а это зачастую – решающие факторы.

Полипропиленовые трубы подразделяются на несколько видов, в зависимости от технических характеристик и условий эксплуатации. Для отопления применяются марки РN25 (РN30), рассчитанные на рабочее давление в 2,5 атм при температуре жидкости не более +120 °С.

Труба полипропиленовая 40 мм, армированная алюминиевой фольгой или стекловолокном, используется для отопления. Армировка не позволяет материалу сильно расширяться при нагревании.

Некоторые специалисты выбирают трубы с внутренней армировкой стекловолокном. Их чаще всего применяют в частных системах отопления.

Трубы изготавливаются стандартных диаметров, из которых нужно выбрать наиболее подходящий. Существуют типовые решения, с помощью которых можно подобрать диаметр трубы для отопления дома. Они позволяют в 99 % случаев выбрать оптимальный диаметр без выполнения гидравлического расчета.

К стандартным диаметрам полипропиленовых труб относятся – 16, 20, 25, 32, 40 мм.

Стандартные наружные диаметры полипропиленовых труб – 16, 20, 25, 32, 40 мм. Этим значениям соответствует внутренний диаметр труб марки РN25 – 10,6, 13,2, 16,6, 21,2, 26,6 мм.

Более подробные данные о наружных и внутренних диаметрах и толщине стенки полипропиленовых труб можно посмотреть в таблице.

Наружный диаметр, мм	PN10	PN20	PN30
Внутренний диаметр	Толщина стенки	Внутренний диаметр	Толщина стенки	Внутренний диаметр	Толщина стенки
16			10,6	2,7
20	16,2	1,9	13,2	3,4	13,2	3,4
25	20,4	2,3	16,6	4,2	16,6	4,2
32	26	3	21,2	5,4	21,2	3
40	32,6	3,7	26,6	6,7	26,6	3,7
50	40,8	4,6	33,2	8,4	33,2	4,6
63	51,4	5,8	42	10,5	42	5,8
75	61,2	6,9	50	12,5	50	6,9
90	73,6	8,2	6	15
110	90	10	73,2	18,4

Читайте материал по теме: Как выбрать фитинги для полипропиленовых труб

Нам требуется обеспечить подачу необходимой тепловой мощности. Она будет находиться в прямой зависимости от количества поданного теплоносителя, но скорость движения жидкости не должна превышать 0,3–0,7 м/с.

Исходя из этого, существует следующее соответствие подключений (для полипропиленовых труб указывается наружный диаметр):

• 16 мм – при монтаже одного или двух радиаторов;

• 20 мм – при монтаже одного радиатора или небольшой группы радиаторов (радиаторы «обычной» мощности от 1 до 2 кВт, максимальная подключаемая мощность не выше 7 кВт, количество радиаторов не более 5 шт.);

• 25 мм – при монтаже нескольких радиаторов (обычно не более 8 шт., мощность не выше 11 кВт) одного крыла (плеча тупиковой схемы разводки);

• 32 мм – при подключении одного этажа или целого дома в зависимости от тепловой мощности (обычно не более 12 радиаторов, соответственно, тепловая мощность не выше 19 кВт);

• 40 мм – для магистрали одного дома при ее наличии (20 радиаторов – не выше 30 кВт).

Разберем выбор диаметра труб подробнее, основываясь на заранее рассчитанные табличные соответствия энергии, скорости и диаметра.

Обратимся к таблице соответствия скорости к количеству тепловой мощности.

В таблице представлены значения тепловой мощности (Вт), а под ними указано количество теплоносителя (кг/мин) при подаче с температурой +80 °С, обратки – +60 °С и температуры в комнате +20 °С.

Из таблицы видно, что при скорости 0,4 м/с подается следующее количество тепла по трубам из полипропилена указанного наружного диаметра:

• 4,1 кВт – внутренний диаметр около 13,2 мм (наружный диаметр 20 мм);

• 6,3 кВт – 16,6 мм (25 мм);

• 11,5 кВт – 21,2 мм (32 мм);

• 17 кВт – 26,6 мм (40 мм);

При скорости 0,7 м/с подаваемая мощность увеличивается на 70 %, что легко проследить в таблице.

Инструменты для монтажа трубопровода

В установке труб нам помогут несколько инструментов, а именно:

• клеевой пистолет;
• сварочный аппарат;
• труборез;
• зачистки.

Разберем каждый из них по порядку.

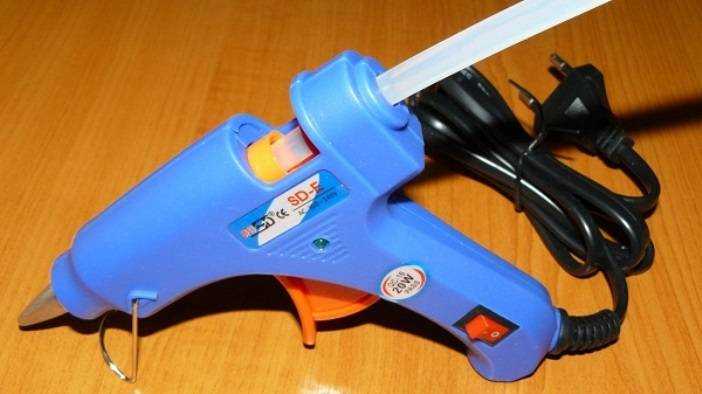

Клеевые пистолеты ускоряют работу. С их помощью можно стыковать раструбные стыки, муфты и другие детали. Процесс схватывания, при этом, длится 2-3 минуты. Перед началом работ нужно очистить поверхность трубы от грязи и жира.

Сварочные аппараты бывают ручные и механические. Первые больше подходят для стыковки больших стояков. Они состоят из опорной рамы, приборного блока и гидропровода. Вторые чаще используются в быту. Для того, чтобы сплавить две трубы друг с другом, нужно поместить стыкующую деталь на/в тефлоновую насадку.

Труборезы бывают роликовыми, в форме ножниц и электрические. При покупке нужно смотреть на максимально допустимый размер трубы. На некоторых устройствах детали режутся исключительно под прямым углом, обычно производитель указывает это в документации. Для работы с трубами большого диаметра рекомендуется использовать гильотинные ножницы.

Зачистка поможет продлить срок эксплуатации труб, с ее помощью убираются вредные элементы и демонтируется фольга на алюминиевом слое. Существуют ручные зачистки и специальные насадки для дрелей. Самостоятельная очистка труб рекомендуется при небольших объемах работ. Дрель лучше использовать, если нужно быстро очистить большое количество элементов.

Для наружной шлифовки используется муфта с ножами, при этом диаметры отверстий с разных сторон могут отличаться. Для внутренней очистки существуют торцеватели – ножи, размещенном на внутреннем торце инструмента.

На что стоит обратить внимание при выборе труб

Изделия бывают однослойные и многослойные

Многослойные трубы стоят дороже, но они армированные, соответственно легко справляются с высоким температурным режимом.

Маркировка

Все пластиковые изделия однослойного типа содержат маркировку, которая дает возможность узнать состав, соответственно и то где их можно

использовать.

Маркировка	особенности	применение
PPH	Высокая твердость Не готовы к эксплуатации при низких температурах	СХВ Вентиляция Промышленная трубная магистраль
PPB	Гибкость Морозоустойчивость	СХВ «теплый пол» Производство ударопрочных труб и фитингов
PPR	Высокая прочность Выдерживают скачек температуры в +110 градусов по Цельсию После разморозки полностью восстанавливаются Стойкие к агрессивным средам бесшумные	СХВ СГВ «теплый пол» Отопление для частного дома Транспортировка Сжатого воздуха

Армирование

При пайке в местах соединения придется удалить армированный слой.

а)Алюминиевая фольга, может находиться ближе к внешней поверхности или внутренней. В любом варианте монтаж с особенностями.

Слои бывают двух типов

• Перфорированный – фольга с отверстиями. В момент отливания трубы, жидкий полипропилен проникает через отверстия, создавая прочный монолит.
• Сплошной слой – это три склеенных слоя.

б) Армированная стекловолокном – в полипропилен добавляется стекловолоконный наполнитель.

• Сварка без особенностей
• Высокая жесткость труб
• Тепловое расширение 25%
• Монолитное соединение

Цвет

Влияет ли цвет на качество изделия. Специалисты уверены, что данный факт также стоит учитывать.

Серый

• Выдерживает высокие температуры
• Стойкий к агрессивным средам
• Долгий срок службы
• Не несет вреда окружающей среде
• Герметичен

Черный

• Не пропускает ультрафиолетовых лучей
• Стойкий к агрессивным средам и химикатам
• Не рассыхается
• Повышенная прочность

Зеленый

Низкая ценовая категория, пригодны для обустройства системы полива участка.

Производитель

Применяя изделия известных производителей, есть гарантия качества и соответствия маркировкам и стандартам.

• Banninger, Aquatherm, Wefatherm, Pexay – Германия
• Экопластик, FV – Plast – Чехия
• TEBO, Pilsa, Vesbo, Vaitek, FIRAT, Kalde, Jakk0 –Турция
• PRO AQUA, КРОСС, РБК, Heisskraft, Santrade, Политек – Россия
• BLUE OCEAN, Dyzain – Китай

Трубы для канализации

Это отдельный вид труб. Изготавливаются они строго по СНиП 2,04,01 и Сп 40,107

Требования для изделий канализационной системы

• Высокие антикоррозийные свойства
• Стойкость к агрессивной среде
• Максимальная температура +95 градусов
• Срок эксплуатации 50 лет
• pH 2-12
• Наличие сертификата
• Акт соответствия санитарным нормам.

Техническая характеристика канализационных труб из полипропилена

• Температура деформации от +150
• Плотность 0,9 г/см3
• Нагрузка на разрыв 35 Н/мм2
• Текучий предел 25 Н/мм2
• Линейное расширение 0,15 мм/м
• Теплоемкость (при +20) 2кДж/кгс
• Теплопроводность (при+20) 024 Вт/мс

Размеры

• Диаметр изделий: 200, 160, 130, 110, 80, 50, 40, 32.
• Длина труб: 3м, 2м, 1м, 0,75м, 0,5м.
• Трубы для канализации не эластичны и не имеют гибкости. Для монтажа применяются фитинги.

Полипропиленовые трубы полностью оправдывают соотношение цены и качества. Правильно выбранные и монтированные изделия прослужат без ремонта долгий срок.

https://youtube.com/watch?v=fKf2kG7gHvw

Популярные производители

На отечественном рынке PPR водопроводные трубы представлены продукцией российских и зарубежных производителей. Особой разницы между ними нет, технология производства пластмассы во всех случаях применяется одна

Однако крайне важно смотреть на прописанные в маркировке изделия цифры. Изготовители нередко добавляют в свой пластик различные пластификаторы, повышающие те или иные характеристики. Популярные производители труб из полипропилена

Популярные производители труб из полипропилена

Качество у этих производителей практически одинаковое. Но за немецкие трубы придется из-за бренда заплатить немного больше, а за китайские – наоборот чуть меньше. При этом российские аналоги также держат марку, имея вполне доступную стоимость за погонный метр.

Размеры водопроводных труб

ГОСТ на полипропиленовые коммуникации для водоснабжения (либо отопления) содержит требования к их толщинам стенок. Значения зависят от размерного отношения и серии труб. Изменение номинальной толщины, начиная с ≥ 2,1 и заканчивая значением ≥ 61,1, происходит с шагом 1,0. Шаг увеличения значения предельного отклонения для толщины стенок изделий составляет 0,1, начиная с 0,5. Для номинальной толщины стенок ≥ 1,0 предельное отклонение составляет 0,4.

При испытаниях водопроводные трубы выдерживаются не меньше 2 часов при температуре 23 °С (с допустимым отклонением в ту или иную сторону 5 °С). Величина среднего наружного диаметра определяется на расстоянии не меньше 10 см от трубного торца изделия с погрешностью не больше 0,05 мм. Допустимо определять этот параметр как среднее арифметическое четырех измерений, которые равномерно распределены по окружности трубы в одном ее сечении и округлены до 0,1 мм.

Овальность коммуникаций полипропиленовой трубы (ГОСТ 52134) устанавливается как вычитание минимального значения внешнего диаметра сечения коммуникаций из максимального. Толщина стенки находится на дистанции не меньше 1 см от торца в едином сечении в шести точках, которые по нему равномерно распределены. Погрешность составляет не больше 0,05 мм.

Важным параметром для водопроводных труб из полипропилена является толщина их стенок, которая должна соответствовать типу и диаметру изделия
