Примыкание кровли к трубе дымохода - лучшие способы и пошаговые инструкции!

Инструменты и комплектующие

Для монтажа битумной черепицы потребуется определенный перечень инструментов.

Молоток– ударный инструмент с фиберглассовой или деревянной ручкой и стальным бойком. Понадобиться для прибивания элементов кровли с помощью гвоздей.

Кровельный нож – разновидность строительного ножа, применяется для раскройки мягких материалов.

Шпательприменяется для нанесения мастики на швы. Для этих целей подойдет инструмент с небольшим полотном (100 мм). В качестве альтернативных вариантов для нанесения мастики на поверхности могут использоваться кисти или мастерки.

Строительный фен может потребоваться, если монтаж производится в условиях отрицательных температур. Фен позволяет нагревать мастику и обратную клеящуюся сторону гонтов.

Кроме инструментов, для работы потребуются комплектующие, о которых мы писали в статье «Обзор комплектующих для гибкой кровли». К перечню необходимых относятся подкладочный ковер, ендовый ковер, кровельные гвозди, битумная мастика, металлические планки и коньково-карнизная черепица.

Противопожарная защита дымохода

Сегодня в продаже имеются готовые «сэндвич» панели, изготовленные из стали или керамики. Их монтаж происходит следующим образом:

Для установки модульной системы, между печью и дымоходом проводят асбестовую прокладку.
Затем наносят слой раствора на который помещают модуль. Выравнивают по уровню, закрепляют последующие блоки слоем раствора.
Места прохода дымового устройства через крышу хорошо изолируют. Огнестойкую изоляцию кровли обеспечит стальной оцинкованный короб, закрепленный скобами к стропилам и поперечным балкам в месте прохождения трубы.

Гидроизоляция трубы

Быструю и надежную защиту дымохода от протекания проводят посредством нанесения рулонных материалов.

Основные этапы монтажных работ:

Трубу покрывают грунтовкой, обклеивают супердиффузионной мембраной. Вместо грунтовки возможно использование полимерно-битумной мастики. Мембрану приклеивают к крыше, края заводят на трубу.

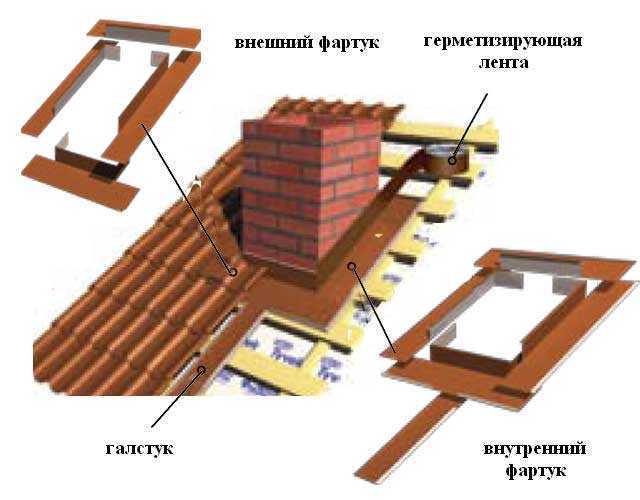

Из металла делают верхний и нижний галстук. На обрешётку набивают бруски и закрепляют уголки.
Рулонный материал укладывают внахлёст, позволяя добиться правильного стока воды на мягкой или металлической кровле. Длина нижнего листа достигает свеса кровли.
Места стыка изолируют битумной мастикой. Уголки к обрешётке крепят дюбелями. Щели обрабатывают жаростойким герметиком.
Укладывают кровельный настил, сверху размещают ПВХ фартук, используя ленту Ондуфлеш, заканчивают герметизацию.

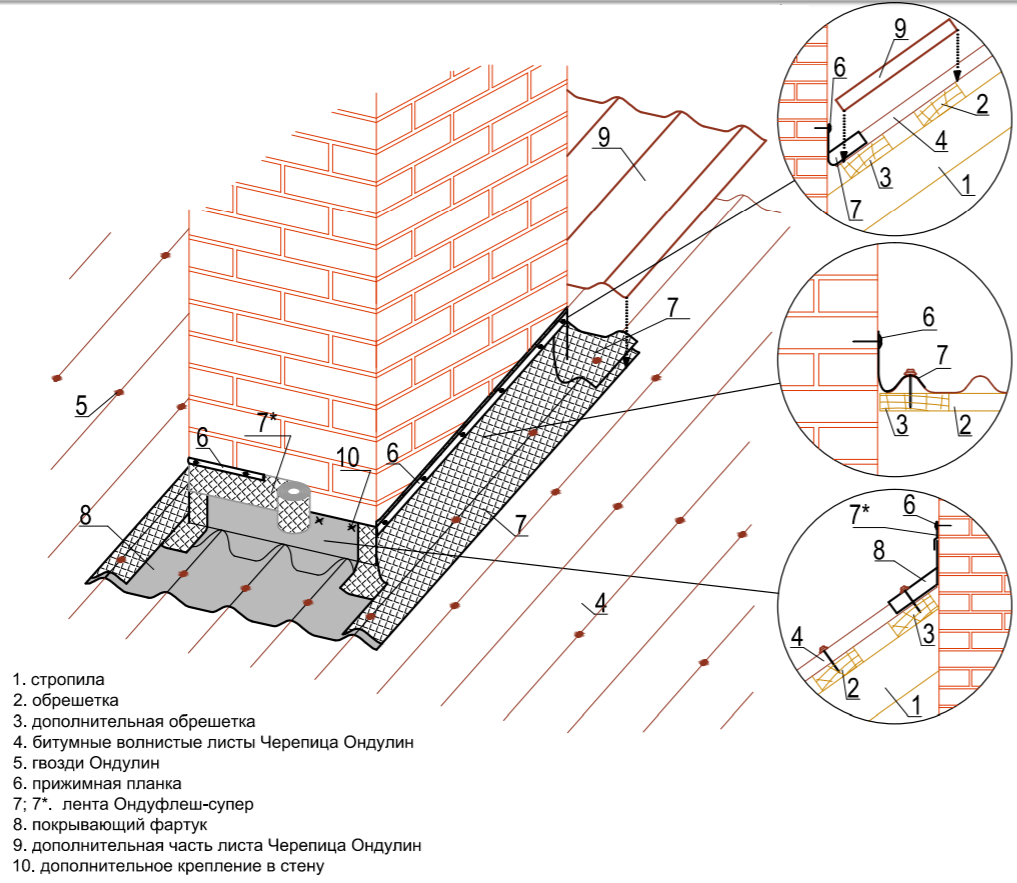

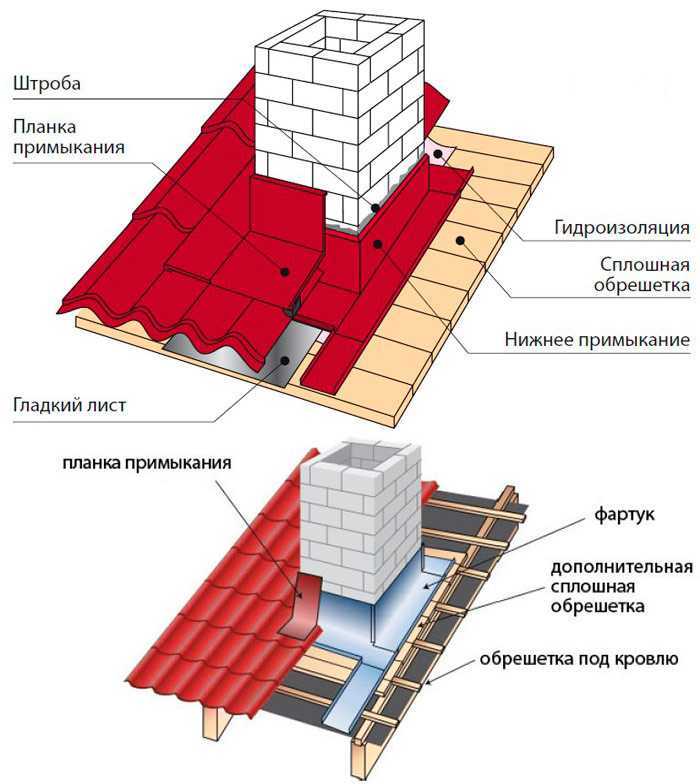

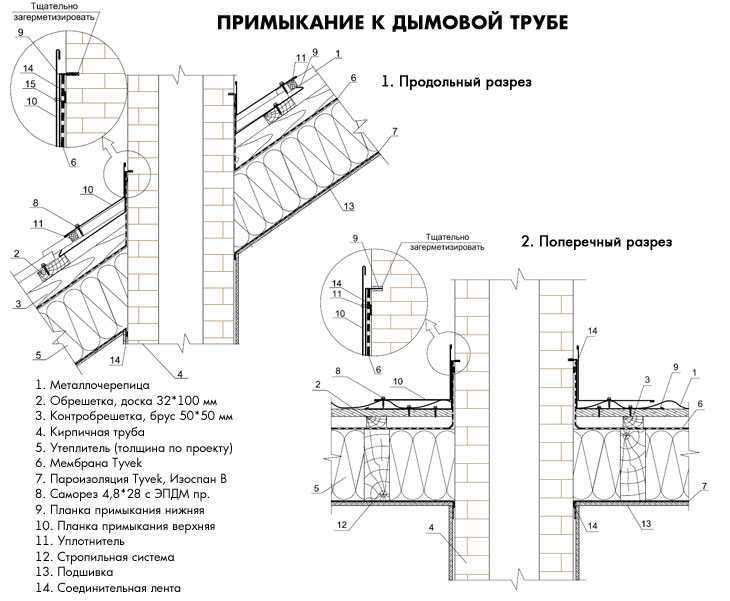

Устройство примыкания кровли к трубе

Устранение течи на крыше возле трубы

Течет труба на крыше дома — устранить проблему позволит битумная лента, полимерный колпак или жестяной фартук.

Изоляция битумной лентой проходит в 5 шагов:

Щёткой по металлу очищают кровлю вокруг дымохода по внешней нижней части.
Влажной тряпкой удаляют пыль и грязь.
В местах стыка трубы и кровельного пирога приклеивают куски битумной ленты.
Отрезки прогревают газовой горелкой, прижимают максимально плотно к крыше и дымовому отводу.
Сверху фиксируют деревянные бруски или доски. Срок эксплуатации ленты 2-3 года.

Герметизация дымохода своими руками с помощью битумной ленты

Полимерные манжеты надежно защищают стык кровли с овальной трубой и не вызывают особых сложностей при монтаже:

В верхнем участке манжета делают вырез диаметром меньше толщины дымохода.
Надевают на внешнюю часть стояка, опускают до уровня кровли.
В местах соприкосновения крыши с менжетом используют защитный слой герметика.

Полимерные манжеты для труб — отличный и недорогой способ защитить крышу от протечек

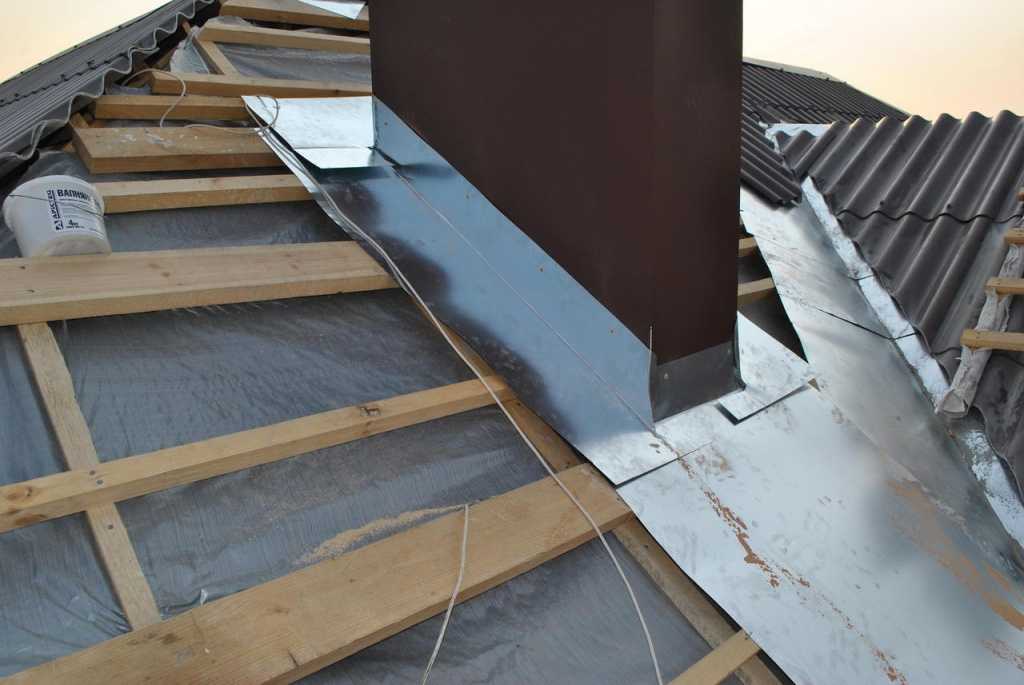

Создание металлических отводов

Для защиты от воды на трубу дымохода надевают жестяной фартук с параметрами, аналогичными габаритам трубы. Верхнюю часть покрытия фиксируют к вертикальной конструкции, обжимают хомутами и герметизируют. Нижнюю часть фартука устанавливают на крыше поверх кровельной обшивки и фиксируют саморезами.

Предотвратить проникновение воды в перекрытие также помогут специальные «раскладки» — широкие металлические полосы с боковым бортиком, герметизирующим щель между верхним слоем кровельного пирога и трубой. Размещают раскладки между коньком и местом прохода трубы, охваченной со всех сторон.

Герметизация трубы с помощью металлических «раскладок»

Стоимость материала и работ

Стоимость услуг по монтажу и ремонту кровельной проходки в зависимости объема или сложности работ составляет 450-850 руб./м2.

Наименование материала	Цена
Самоклеящейся полосы с алюминиевой фольгой длиной 12.5 м, шириной 8 см	2500-3000 руб.
Битумная мастика	50 руб./кг
Цементная мастика	40 руб./кг
Фартук	100 руб./м погонный
Эластичная проходка Мастер Флеш для заделки труб	1500 руб.
Фланец	500-800 руб.

Создавая гидроизоляцию узла примыкания крыши к дымоходной системе, следует обеспечить максимальную безопасность и комфорт, без пожаров и протечки.

Современная кровля состоит из нескольких слоев: утеплитель, гидроизоляция, пароизоляция. Такое устройство кровли обеспечивает защиту здания от ветра и осадков, а также удерживает тепло.

Однако практически на каждой крыше присутствуют стыки и соединения элементов, например, место стыка кровельного материала и дымохода. В этих участках будут появляться протечки, если не выполнить их качественную герметизацию.

Как выполняется герметизация трубы на крыше будет рассказано далее в статье.

Как отрезать крышу из мягкой кровли под дымоход

У прохода через конструкцию крыши тоже есть свои нюансы.

Обратите внимание

На скатных кровлях трубу рекомендуется устанавливать ближе к коньку. Чем выше она установлена, тем лучше тяга. Прямо на коньке ее не ставят, т.к. удаление части конькового бруса ослабит конструкцию.

Превышение дымохода над коньком – полметра. Не ставят трубы близко к ендовам и мансардным окнам.

Порядок действий (для круглой металлической трубы):

1. Отмерить от стропила расстояние, равное ширине дымохода + полметра, и установить там дополнительную стропильную ногу.

2. С помощью отвеса спроецировать стропило на чердачное перекрытие. Отвес крепят на стыке стропила с коньком.

3. Отмерить от этой точки полтора метра в сторону ската. Спроецировать новую отметку на стропило. Здесь пройдет ось дымохода.

4. Отмерить на перекрытии от оси расстояние, равное радиусу дымохода + 25 см. Эту точку тоже спроецировать наверх.

5. По последней отметке установить перпендикулярно стропильным ногам брус того же сечения, что и у стропил.

6. Аналогичным образом установить ниже по скату еще один брус, чтобы получилась прямоугольная рамка – короб для дымохода.

7. В углах рамки просверлить четыре сквозных отверстия. По этим отверстиям со стороны крыши наметить контур прямоугольника, который нужно вырезать.

8. На обозначенном участке демонтируют кровельный пирог: утеплитель и обрешетку удаляют, кровельное покрытие отворачивают наружу, пароизоляцию – внутрь и крепят к коробке степлером.

9. Ставят трубу, фиксируют к коробке хомутами с ножками.

10. Со стороны чердака коробку закрывают листом из металла или асбеста.

11. Со стороны крыши между стенками коробки и дымохода помещают негорючий теплоизолятор (можно засыпать керамзит).

Правильно провести трубу сквозь крышу достаточно сложно. Обращайтесь к нам в СТМ-Строй.

У нас работают профессионалы, до тонкостей знающие все особенности устройства крыш и кровельных конструкций. Мы выполним для вас монтаж трубы и примыкание мягкой кровли к дымоходу в быстрые строки, качественно и недорого.

Обход трубы дымохода на крыше из металлопрофиля

https://www.youtube.com/watch?v=GW-9-hSYxRk

Исходные данные: дымоход из неоштукатуренного силикатного кирпича, для производства работ используется оцинкованная сталь.

Макет, имитирующий скат кровли под углом 30 градусов

Используется стандартное примыкание к стене

Размеры оцинкованного профиля

Профиль прикладывается к дымоходной трубе

Разметка проводится строительным маркером

Шаг 2. Болгаркой с алмазным диском прорежьте штробу глубиной не менее 2 см. Работайте внимательно, старайтесь прорези делать максимально ровными.

Производится штробление дымохода

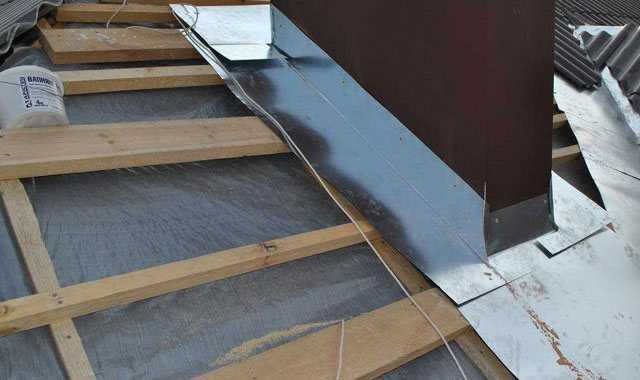

Шаг 3. Первым установите оцинкованный лист от нижнего примыкания дымохода и основания настила металлочерепицы до карниза. По нему будет отводиться вся вода по периметру трубы. В нижней части дымоход также можно заштробить, если это сложно сделать, то ставьте его впритык к кирпичной кладке.

Первый элемент — оцинкованный лист

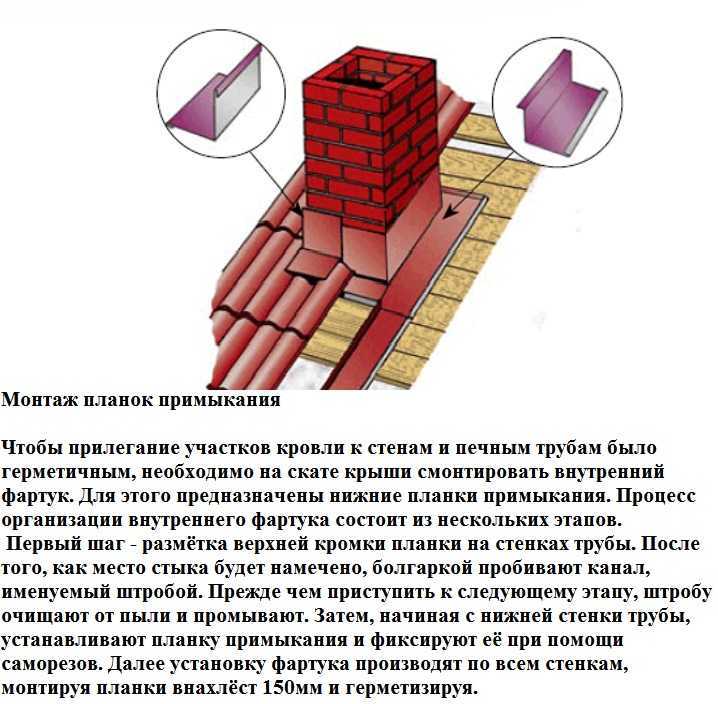

Шаг 4. Установите поверх этого листа нижнее примыкание. Эта очередность должна соблюдаться при любом методе отвода воды от дымохода. Во время установки листов по периметру один лист подгибается под другой, что исключает попадание в места примыкания влаги. Как снимать размеры листа и готовить выкройку?

Вставьте профиль в подготовленную на дымоходе канавку до плотного упора.
Профиль вставляется в канавку до упора
Маркером наметьте места отрезания и изгиба. Для облегчения процесса практики рекомендуют места перегибов обозначать прерывистыми линиями, а места отрезания — сплошными.
По торцу угла трубы наметьте линию загиба к боковым поверхностям дымохода. Работайте максимально аккуратно, линии с двух сторон должны быть параллельными, расстояние между ними на 1–3 мм больше ширины дымохода.
Отмечается линия загиба
Проведите в месте изгиба профиля линию отреза. Рекомендованная длина линии отреза в нашем случае — 23 см. Оставшийся участок в дальнейшем загнется к боковой поверхности. Такие манипуляции сделайте с двух сторон профиля.
Линия отреза
Ножницами по металлу отрежьте лишние части, на боковых загибах проведите линии под углом, равняющимся углу наклона крыши. Для облегчения дальнейших работ можно этот угол увеличить на 2–3°, за счет этого образуется небольшой зазор между нижней кромкой загиба и основанием покрытия крыши. Зазор никакого влияния на герметизацию не оказывает.
Вырезается выкройка
Разрежьте полочку профилирования штробы, это позволит загибать язычок набок.

Разрезается полочка профилирования штробы

На этом процесс вырезания заготовки завершен.

Шаг 5. Поставьте на место отрезанную деталь, согните ее боковые язычки таким образом, чтобы они максимально плотно прижимались к поверхности трубы. Для этого нужно на загибаемых язычках разогнуть полочки профиля, которые вставляются в штробу

Обращайте внимание, чтобы металл как можно плотнее прилегал к поверхности дымохода, не допускайте появления зазоров

Загибается обрезанный язычок

Это профилирование необходимо удалить

Установка готового нижнего примыкания

Выполняется разметка для бокового примыкания

Шаг 7. Приставьте готовую деталь к трубе и зафиксируйте дюбелями. Дюбели должны иметь резиновые прокладки для герметизации.

Шаг 8. Аккуратно согните выступающие элементы на нижнюю часть отвода, деревянным или металлическим молотком максимально сильно прижмите их между собой.

Боковое примыкание закреплено

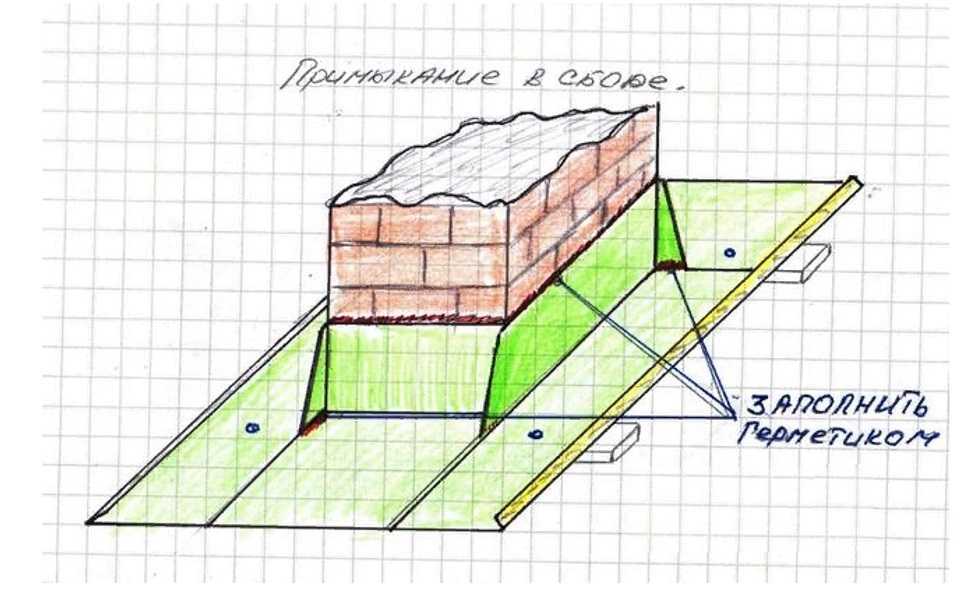

Таким же способом установите примыкание с противоположной стороны дымохода.

Шаг 9. Приступайте к монтажу замыкающего верхнего элемента примыкания. Оно делается по такому же принципу, как и первого. Единственное отличие – угол изгиба профиля надо уменьшать, а в боковых загибах под углом наклона крыши отрезать не нижнюю часть, а верхнюю.

Размечается верхний замыкающий элемент примыкания

Установлен четвертый элемент примыкания к дымоходу

На этом фиксация металлических элементов примыкания закончена, приступайте к заполнению герметиком канавок

Обращайте внимание, чтобы перегибы по краям металлических листов выполняли свою функцию и направляли потоки воды вниз

Ремонт примыканий

Можно взять для ремонта битум и рулонные материалы. Но можно воспользоваться и более современными средствами: армирующим геотекстилем и мастикой. Выполнение ремонтных работ, подготавливаем место:

рулонное покрытие, хорошо очистить;
бетонное, обработать «Праймером»;
поливинилхлорид, обезжириваем;
кирпичную постройку, оштукатурить, затем просушить.

Щели, сколы замазать, намазать мастику в два этапа, когда просохнет, положить армирующий геотекстиль.

Ремонтные работы мягкой кровли: саморезами, рейкой

Покрытие поднимается на (20 см) и крепится рейкой с саморезами, только обязательно с резиновыми шайбами. Все стыки хорошенько очистить, перегрунтовывают и промазывают герметиком. Ставятся бруски треугольного сечения, пропитанные антисептиком. И укладывают теплоизоляционный слой.

Повреждение, к воронке внутреннего водостока

Снимают колпак, с конуса воронки.
Полотно самой крыши, нагревают паяльной лампой и по очереди отгибают.
Удалить стеклоткань, вытащить чашу.
Отверстие вычищают, края промазывают цементным раствором и одевают чашу воронки обратно.
Оклеивают новой стеклотканью, предварительно, пропитав, клеем и соединяют с кровельным настилом.

Протечки в местах парапета

В местах порчи, аккуратно греем лампой. Разделить листы, высушить, опять приклеить, сверху промазываем мастикой. Сразу накрыть фартуком, зафиксировать верх. Это делают гвоздями, забивая их во вделанную в стену рейку.

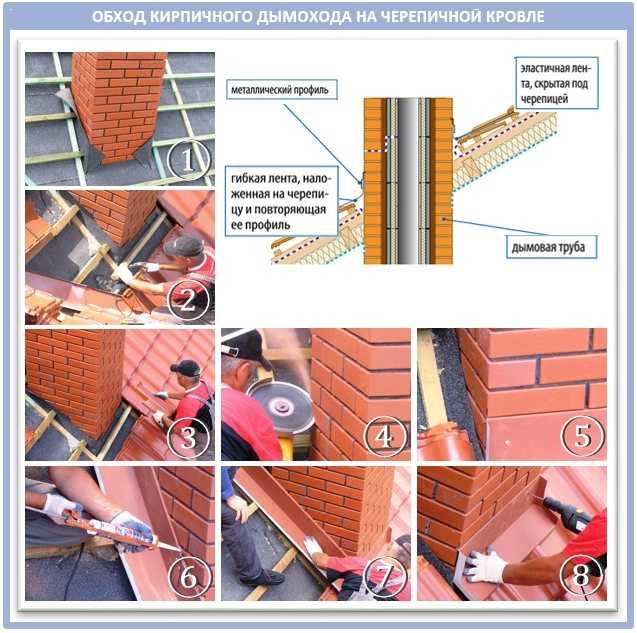

Герметизация кирпичной дымовой трубы — как обойти и закрыть правильно

После того, как сделано гильзование кирпичного дымохода нержавеющей трубой, нужно выполнить герметизацию. Стыки кровли и дымохода из кирпича герметизировать сложнее, поэтому к процессу следует подходить более ответственно. Дело в том, что труба и продукты горения имеют разную температуру, в результате чего в трубе может образовываться конденсат. Известно, что под воздействием влаги кирпичная труба очень быстро разрушается, следовательно, выступающая часть трубы требует обязательного утепления

При выборе материалов для решения вопроса, как обделать трубу на крыше профнастилом, важно учитывать их внешний вид и устойчивость к определенным условиям

Непосредственно утепление выполняется следующим образом:

Трубу обкладывают клинкерным кирпичом.
Затем обмазывают штукатурным раствором или обшивают подходящим материалом

При этом очень важно использовать материалы, устойчивые к возгоранию.. Помимо этого герметизацию свободного пространства между трубой и кровельным материалом выполняют с помощью цементного воротника, имеющего повышенный коэффициент влагостойкости. Дальнейшее обустройство такого дымохода предполагает использование каркаса из металлических профилей и крепление декоративного воротника ил листовой стали

Дальнейшее обустройство такого дымохода предполагает использование каркаса из металлических профилей и крепление декоративного воротника ил листовой стали

Помимо этого герметизацию свободного пространства между трубой и кровельным материалом выполняют с помощью цементного воротника, имеющего повышенный коэффициент влагостойкости. Дальнейшее обустройство такого дымохода предполагает использование каркаса из металлических профилей и крепление декоративного воротника ил листовой стали.

В этой ситуации следует учитывать некоторые особенности:

Зазор, ширина которого не превышает 0,5 см, заполняют термостойким силиконовым герметиком.
Зазоры более 1 см заливают цементным раствором и одевают поверх фартук.

Правила примыкания

Строительные нормы СНиП не имеют строгой регламентации по месту расположения дымохода, но содержат указания по высоте данного элемента:

Высота дымохода должна превышать высоту конька минимум на 0,5 метра, в случае ее расположения на расстоянии 150 см или меньше от самого конька;
При нахождении от конька на 1,5 – 3 м, труба дымохода может равняться по высоте уровню конька, или превышать его;
Если расстояние от конька до трубы превышает значение 300 см, то ее высота должна быть в один уровень с коньком, или не ниже, чем линия, проведенная от конька, под углом в 10 градусов к линии горизонта.

Все остальные особенности выполнения, которых требует устройство примыкания кровли к трубе остаются без нормативных рекомендаций, а потому могут выполняться по собственному усмотрению.

Но учитывая опыт профессионалов, устанавливать трубу на крыше лучше ближе к коньку, по таким причинам:

Данное расположение облегчает процесс качественной герметизации и обеспечивает покрытие без мест протеканий;
Чем ближе труба находится к коньку, тем меньше места остается для скопления за ней снега и воды, снижая риск протечек.

Внимание! Конденсат может образовываться как внутри, так и на поверхности трубы, что приводит к образованию наледи в холодное время года. Она повреждает стенки дымохода, значительно ухудшая тягу и снижая срок эксплуатации

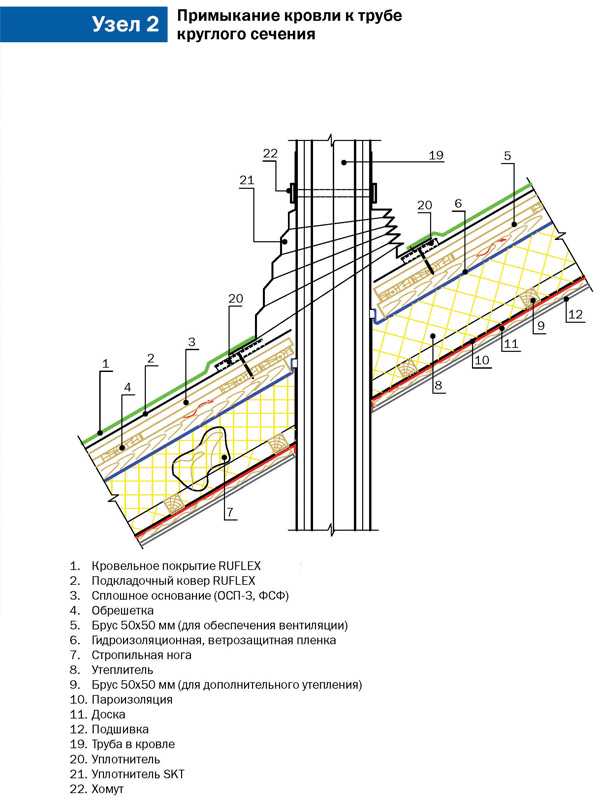

Круглая труба

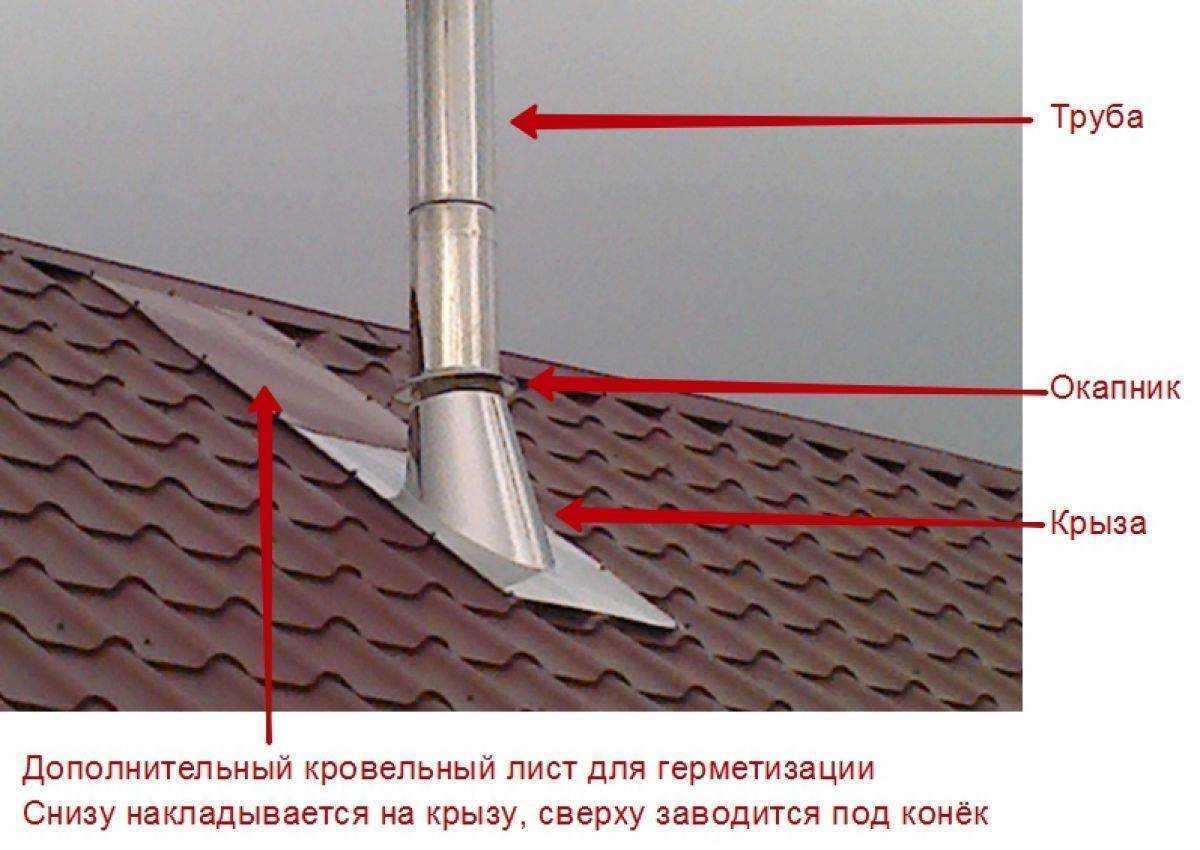

Крыша, обустроенная дымоходом круглого сечения – один из распространенных вариантов частного строительства.

Для обеспечения качественного примыкания к крыше такой трубы выпускаются стандартные трехслойные конструкции. Центральная часть такой многослойной системы выполняется из теплоизоляционного материала. Комплект дополняется стальным плоским листом и фартуком-колпаком, в который и вставляется дымоходная труба.

Выбирать подходящий комплект стоит в зависимости от угла наклона ската. Для наиболее распространенных углов и выпускаются типовые системы. При помощи таких конструкций сделать самостоятельное качественно примыкание достаточно просто.

На плоскости крыши производится плотное и жесткое закрепление пластины примыкания. На колпаке срезается верхушка, размер среза при этом должен позволять трубе пройти в отверстие плотно, с отсутствием зазоров. Стальным хомутом с прокладкой из термостойкого эластичного материала к трубе прижимается верхний край фартука.

Внимание! Все материалы должны быть достаточно чистыми, как и поверхность крыши. Это будет обеспечивать максимальное качество герметизационных работ. Пластина закрепляется при помощи саморезов, с использованием резиновых или неопреновых прокладок

Пластина закрепляется при помощи саморезов, с использованием резиновых или неопреновых прокладок

Пластина закрепляется при помощи саморезов, с использованием резиновых или неопреновых прокладок.

Если угол ската не позволяет применить систему обустройства дымохода стандартного типа, то это можно выполнить без привлечения специалистов. Для этого для создания герметичного фартука необходимо выполнить оклеивание периметра трубы свинцовой или алюминиевой лентой.

Также возможно использование готовой детали из свинца овальной формы, которую легко профилировать по покрытию мягкой кровли или крыши из твердого материала при помощи резинового молотка, или деревянного инструмента.

Такая свинцовая самоклейка — материал с высокими эксплуатационными свойствами. Он устойчив к температурным колебаниям, коррозии и влиянию ультрафиолета.

Один из способов самостоятельной герметизации круглой трубы на крыше из металлочерепицы показан в видео:

Квадратная труба

Для обустройства труб квадратного и прямоугольного сечения очень редко удается подобрать идеально подходящие готовые элементы, предлагаемые в продаже. В зависимости от типа кровельного материала выбираются и способы обустройства примыкания трубы к кровле.

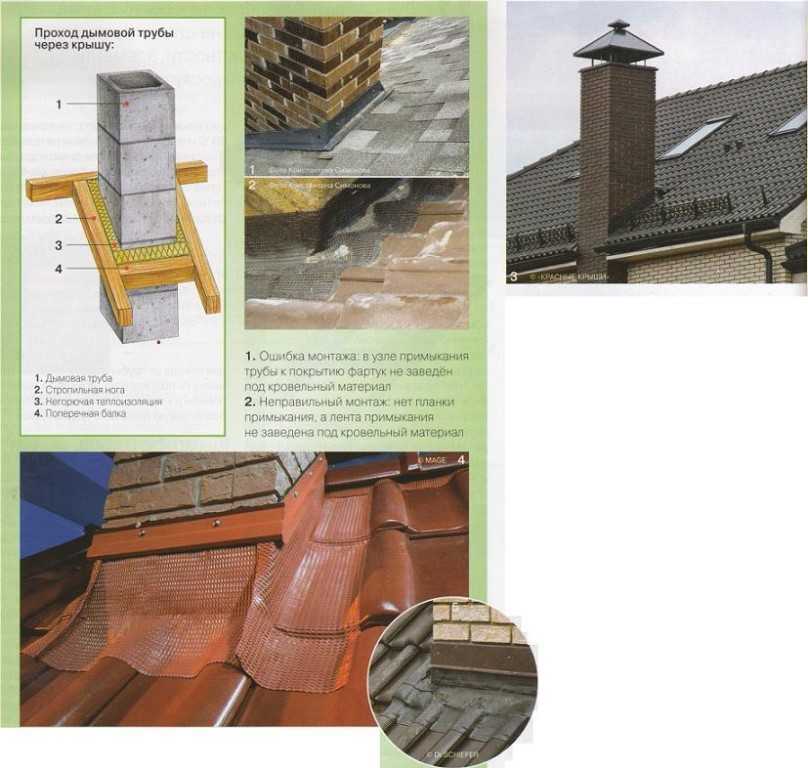

Узел прохождения через крышу

При выполнении работ по обустройству часто требуется проведение частичного демонтажа обрешетки кровли. При этом для обеспечения жесткости конструкции вокруг трубы монтируется каркас из деревянного бруса, к которому крепятся слои гидроизоляции и пароизоляции. Гидроизоляция крепится к обрешетке и контробрешетке. Пароизоляция укладывается между каркасом кровли и внутренними отделочными материалами. Пространство между каркасом и трубой должно быть заполнено, согласно нормам СНиП, термоизоляционным негорючим материалом – каменная вата.

Важно! Особо внимательно следует отнестись к качеству герметизации стыка вертикального элемента с кровельным материалом. В местах их соединения не должно быть протеканий

Типы герметика для дымохода из нержавейки

Благодаря герметизации щелей печных или каминных труб, сквозь них не попадут продукты сгорания в помещение. Надежная изоляция делает использование печи, камина или котла максимально безопасным.

Смотреть видео — высокотемпературные средства для нержавейки и других материалов

Обзор высокотемпературных герметиков: какие не подходят для состыковки дымоходов, а какие подходят

Смотрите это видео на YouTube

на базе силикона или силиката;
по составу: однокомпонентные или двухкомпонентные;
по температурным характеристикам: температуростойкие герметики и жаропрочные.

Как понятно из названия, однокомпонентные герметики состоят из одного компонента и не требуют смешивания ингредиентов перед проведением процедуры герметизации. Это делает их простыми в использовании и популярными у владельцев частных домов, которые высоко ценят простоту применения средства для изоляции.

Двухкомпонентные же, перед началом работы нужно смешать, четко соблюдая пропорции, указанные в инструкции. При этом готовый продукт должен быть использован в течение нескольких часов после замешивания. Такой вариант мало подходит, чтобы герметизировать стыки своими руками, обычно двухкомпонентную изоляцию применяют профессиональные строители.

Помимо изоляции дымохода герметизирующие составы также применяют для изоляции швов конструкции отопительной системы на базе электро котла при устранении протечек труб.

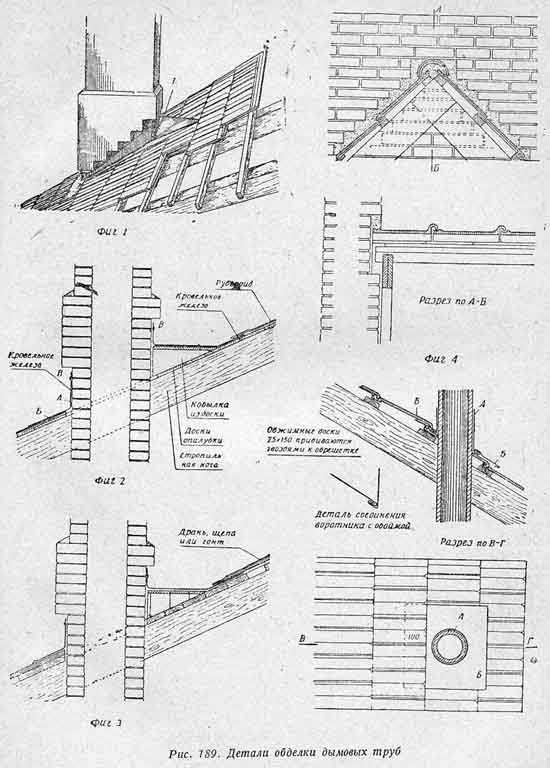

Отделка трубы дымохода варианты и ход работ

Завершающая отделка дымоотводящего канала тесно связана с работами по изоляции кровли и проводкой трубы через нее.

Проход трубы через кровлю

Вывод трубы на крышу зависит от модификации самой трубы. Проще всего вывести круглую металлическую сэндвич-трубу. Для ее изоляции не потребуется дополнительного материала, поскольку она имеет один слой теплозащиты внутри сэндвича. Защитные фланцы можно приобрести в готовом виде. Они гибкие, что делает самостоятельную установку легкой.

Для вывода сэндвич-дымоотвода через кровлю следует:

Прорезать отверстие под диаметр трубы. Для чего снизу наносим разметку и просверливаем контурные метки. Вырезать удобнее со стороны крыши.
Надеть на трубу внутренний защитный фланец. Установить конструкцию. Смазать фланец огнеупорным герметиком, закрепить саморезами к крыше со стороны чердака.
На уличную часть трубы надеть защитный, гибкий, конусный фланец. Предварительно в нем прорезать отверстие, которое по диаметру чуть меньше дымохода. Чтобы процесс натягивания шел лучше, фланец и трубу промазать мыльной пеной.
Промазать фланец герметиком и прикрутить крепими саморезами поверх кровли.

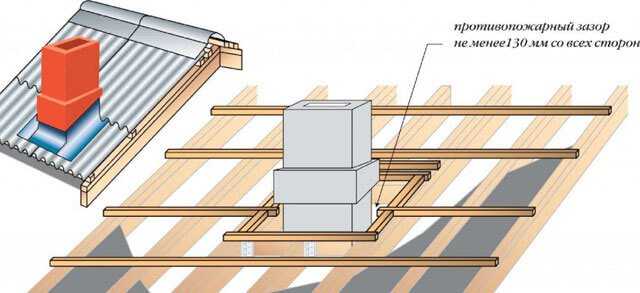

Несколько сложнее вывести классический дымоход через кровлю. Для его проводки потребуется приобрести или соорудит защитный короб с теплоизоляционным слоем.

Алгоритм вывода квадратной трубы через кровлю:

В крыше и кровельном пироге прорезать отверстие, на 25 см большее по всем сторонам, чем квадрат трубы.
По размеру полученного отверстия соорудить защитный короб. Как правило, для короба используют листовую оцинковку. С ней легко работать самостоятельно, оцинкованное железо отвечает требованиям норм строительства, приобрести его можно недорого. Полученный короб должен иметь вид ящика, в центре которого вставлена труба, а оставшийся объем заполнен базальтовой ватой.
Короб установить в проем. Вывести трубу.

Далее наступает самый сложный и важный этап строительства дымоотвода – отделка трубы и герметизация кровли.

Варианты облицовки

Герметизация кирпичной или оштукатуренной трубы:

Разобрать кровлю на 70 см по периметру, в нижней части снять чуть больше. Это необходимо для сооружения защитного внутреннего фартука и галстука. Галстуком называется дополнительная защитная конструкция из металла, которая выполнена в виде длинного листа с загнутыми краями.
На небольшой высоте от кровли трубу проштробить по периметру на глубину 2-3 см. Удобно это делать болгаркой.
В углубление загнать металлический пристенный профиль, конец которого опустить на крышу.
Со всех сторон профиль закрепить к кровле саморезами с защитными шайбами.
В нижней части пристенный профиль крепится на галстук. Нижняя часть галстука выводится поверх кровельного материала.
Уложить и закрепить кровельный материал.
Поверх смонтировать верхний защитно-декоративный фартук.

Облицовка профнастилом применяется для защиты как кирпичных, оштукатуренных труб, так и для украшения сэндвич-дымоотвода, если этого требует архитектурное решение дома.

Распространенным вариантом облицовки является каркас при выводе двойной сэндвич-трубы от двух автономных печей (например, печь и камин). В этом случае одна прямоугольная труба, зашитая сайдингом, выглядит презентабельнее двух железных.

Алгоритм монтажа каркасной отделки трубы дымохода:

Вокруг трубы смонтировать каркас из металлопрофиля. Размер каркаса совпадает с отверстием, которое проделано для вывода трубы через крышу.
Между трубой и каркасом установить прямоугольники минеральной огнеупорной ваты.
Зашить каркас профнастилом со всех сторон при помощи специальных саморезов с защитными пресс-шайбами.

Выполнение проходки в зависимости от разных видов кровли

Кровельная проходка будет отличаться в зависимости от формы дымоотвода и материала, который покрывает крышу. Так, для вывода сэндвич-трубы не требуется монтаж теплоизоляционного короба, поскольку здесь изоляция проложена при изготовлении. Для проходки через кровлю кирпичного или керамического дымоотвода необходимо сооружение короба теплоизоляции для защиты строения от возгорания.

Эластичная проходка для круглой трубы

Самая простая, но универсальная проходка существует для сэндвич-трубы. Она представляет собой резиновую или силиконовую пирамидку, которая надевается на трубу и закрепляется на кровле. Причем гладкость покрытия кровли в этом случае не имеет большого значения – эластичный изолирующий фартук одинаково герметично закрепляется на ребристой поверхности профиля, волнистой черепице, на мягком ондулине. Производители предлагают готовую эластичную проходку для сэндвич-дымохода любого сечения.

Монтаж эластичной проходки осуществляют следующим образом:

В крыше выпиливают отверстие для вывода трубы с таким расчетом, чтобы от стенки трубы до горючих материалов кровли оставалось не менее 38 см.
На внутренней части крыши закрепляют металлический оцинкованный лист с отверстием под дымоход. Расстояние от внешней стенки трубы до края отверстия листа не менее 14 см.
Выводят трубу и закрепляют ее в нужном положении.
Пирамидку эластичной проходки обрезают до уровня, соответствующего диаметру трубы и надевают ее на трубу через верх.
Защитный фартук проходки накладывают на дымоходный проход, предварительно промазав края огнестойким герметиком.
Сверху накладывают металлическое крепежное кольцо (фланец) с отверстиями, закрепляют саморезами.

Для крыш с крутым углом ската производители выпускают специальные эластичные проходки, где наклон пирамидки и фартука более выражен.

Металлическая проходка для круглой трубы и гладкой крыши

Металлический проходной патрубок для круглой трубы также можно купить готовый. Он представляет собой металлический конус, верхнее отверстие которого соответствует диаметру трубы дымоотвода. При выборе металлической проходки необходимо знать угол наклона вашей кровли.

Схема монтажа металлической проходки:

отверстие в крыше и внутреннюю часть защитной конструкции оформляют как для эластичной проходки;
на дымоотвод надевают проходной патрубок, края нижней части промазывают огнестойким герметиком;
закрепляют защиту саморезами с резиновыми шляпками для герметизации крепежных отверстий.

Проходка для прямоугольной трубы

Вывод кирпичного дымоотвода через крышу имеет свои особенности. Для оформления проходки понадобится болгарка, шуруповерт, ножницы по металлу и оцинкованное железо в листах или нержавейка.

Начинают монтаж проходки кирпичного дымохода с построения короба для теплоизоляции. Его размер рассчитывают исходя из размера сечения дымохода плюс 15 см с каждой стороны. Материал для короба должен быть не горючим. Используют листовое железо или асбест.

Пространство между трубой и стенками короба заполняют базальтовой ватой. Этот материал выдерживает значительные температуры и обладает отличными теплоизолирующими свойствами. Нижняя часть короба оформляется металлическим листом.

Уличная защита имеет сложную составную конструкцию. Материал кровли для кирпичной трубы большого значения не имеет, поскольку при ее выводе в любом случае его приходится снимать. Водоотводящий галстук выводят поверх кровельного покрытия, независимо от его вида.

Проходка-кожух состоит из следующих элементов:

четырех (по количеству сторон) внутренних защитных пристенных профилей;
четырех внешних декоративных элементов;
водоотводящего галстука.

Если защита устанавливается поверх плоского кровельного материала, то ее приклеивают огнестойким герметиком. При монтаже под рифленую (профиль, шифер, черепица) на трубу устанавливают пристенный профиль, закрепляя его в предварительно сделанную штробу на трубе. Верхние части фартука заводят под кровельный материал, нижние закрепляют сверху.

Примыкание круглого дымохода к готовой кровле

Мы уже упоминали, что это не лучший вариант строительства, но жизнь часто диктует свои правила, приходится решать задачи по мере их поступления. Исходные данные: крыша скатная с битумной черепицей, дымоход круглого сечения.

Необходимо вывести дымоход через готовую кровлю

Шаг 1. Найдите на крыше точное место выхода трубы дымохода. Для этого нужно приставить отвес к настилу покрытия, совместить его с центром трубы печки и сделать метку. По метке высверлите сквозное отверстие, работать с крыши намного легче.

Место, в котором будет располагаться центр трубы

Сверлится отверстие

Процесс сверления

Шаг 2. Шпателем аккуратно поддевайте гонты и выкручивайте саморезы. Если мягкая кровля зафиксирована гвоздиками, то работы несколько усложнятся. Демонтируйте кровлю по такому же методу, размеры освобожденного участка крыши должны быть на 30–40 см больше диаметра трубы

Мягкую черепицу осторожно складывайте на свободном месте, вся она пригодна к повторному использованию

Гонты поддеваются шпателем

Выворачивается саморез

Требуемый участок кровли демонтирован

Шаг 3. Приступайте к монтажу на выходе дымохода проходного элемента, он должен быть пожаробезопасным и герметичным. Элементы продаются в специализированных магазинах, намного выгоднее и надежнее пользоваться заводской продукцией, чем самостоятельно придумывать различные приспособления. В комплект входит проходной элемент, изготовленный из высокопрочного полипропилена, термостойкая резина и металлический хомут.

Далее нужно приступать к проходному элементу

Шаг 4. Вырежьте в термостойкой резине отверстие под диаметр дымохода. Для облегчения работ на верхней поверхности элемента отлиты кольца с указанными диаметрами. Проколите небольшое отверстие ножом, а далее можно отрезать ножницами.

Кольца с указанными диаметрами

Вырезается отверстие для дымохода

Шаг 5. На проходке есть специальные линии, указывающие различный уклон кровли. Найдите метку со своим уклоном и вырежьте отверстие. Пластик очень твердый, для резания пользуйтесь ножницами по металлу. За счет такого его размещения дымоход будет в вертикальном положении.

Линии на проходке, указывающие уклон кровли

По нужной линии выполняется резка

Шаг 6. На основании кровли найдите отверстие, указывающее на центр дымохода, положите проходку на сплошную обрешетку и установите ее таким способом, чтобы центры располагались на одной вертикальной линии. Отметьте диаметр вырезаемого отверстия под трубу, при помощи электрического лобзика вырежьте плиту.

Проходной элемент прикладывается к месту вывода дымохода

Отверстие вырезается электролобзиком

Шаг 7. Приложите проходной элемент на место и зафиксируйте его саморезами к сплошной обрешетке.

Проходной элемент прикручивается саморезами

Шаг 8. Установите дымоход, наденьте на него резиновый герметизирующий кожух

Обращайте внимание на расположение технологической метки, она должна быть обращена вперед. Наденьте металлический хомут и затяните его

Больших усилий прилагать не надо, резина легко сжимается, а слишком большие нагрузки могут ее перерезать. Соберите дымоход, установите на него все специальные элементы.

Установка дымохода

Резиновый кожух затягивается металлическим хомутом

Установка следующего элемента трубы

Окончание сборки дымохода

Шаг 9. В нижней части проходки по периметру есть специальные щели для установки герметика. Засуньте в них куски подкладочного слоя гибкой кровли.

В щель засовывается полоска подкладочного слоя

Шаг 10. Положите на место гонты, вырежьте излишки. Для гарантии промажьте места стыков качественным составом.

Обрезка гонтов

Нанесение битумного герметика

Цены на популярные модели шуруповёртов

~~Шуруповёрты~~

На этом монтажные работы закончены. Для проверки надежности герметизации рекомендуется вылить на кровлю несколько ведер воды. При обнаружении протечек их следует немедленно устранить. Сделать это своевременно намного выгоднее, чем потом заниматься внеплановыми ремонтами стропильной системы или кровли.

Выбор места для вывода дымохода

Кроме того, устройство трубы в этом месте позволит избежать появления снегового кармана и, соответственно, сведет вероятность образования протечек кровли к минимуму.

Однако для того чтобы сделать узел примыкания трубы на коньке кровли, необходимо кое-что учесть. Устройство стропильной системы кровли должно быть без коньковой несущей балки или должен присутствовать разрыв балки в планируемом месте вывода трубы с обязательным монтированием дополнительных опор.

Схема теплоизоляции печной квадратной трубы на крыше.

Также следует учесть, что производители труб с круглым сечением, как правило, не изготавливают дополнительных комплектующих, которые позволили бы правильно сделать узел примыкания дымохода с крышей. В случае необходимости сооружения прохода трубы в коньке кровли использовать можно будет только дымоходные трубы с квадратным и прямоугольным сечением.

Существует еще один удачный способ расположения дымоходной трубы относительного кровли – это создание узла примыкания дымохода к крыше на скате вблизи ее конька. Это позволит исключить образования снеговых карманов и с технической стороны будет намного более осуществимо.

Существуют еще и места, где специалисты не рекомендуют устанавливать дымоходные трубы. И самым неблагоприятным из них являются ендовы – места стыка двух скатов, которые образуют внутренний угол.

Это исходит от того, что добиться высокого качества примыкания кровельного материала к трубе в этом случае достаточно сложно. Кроме всего, с точки зрения герметизации узла примыкания на дымоходную трубу будет воздействовать дополнительная нагрузка, которую создаст поток воды, собранный с прилегающих скатов, а в зимнее время над трубой будет образовываться огромный снеговой карман. Этот технический узел внесет в работу сложности. Сооружение прохода трубы сквозь крышу в таком месте непременно потребует устройства дополнительных укрепляющих стропил.
