Калькулятор проверки уровня естественной тяги дымохода

Поворотный шибер для печи в бане

Довольно серьезное значение для регулировки силы тяги имеет конструкция шибера, которая выглядит как специальная горизонтальная пластина, при изменении положения которой увеличивается или уменьшается просвет дымохода. Данная пластина имеет специальное отверстие, благодаря которому невозможно абсолютно герметично закрыть просвет дымоходного канала. Это необходимо для соблюдения противопожарной безопасности.

Довольно часто подобная горизонтальная заслонка устанавливается в кирпичные печи, но не редко встречается и в стальных дымоходах. Поворотный шибер являет собой прикрепленную к оси пластину. Она регулируется при повороте. Из минусов такого типа заслонки можно назвать обгорание сварки, и подобное явление в последнее время проявляется все чаще.

У обеих моделей есть некоторые различия: при помощи горизонтальной заслонки можно регулировать непосредственно сам просвет дымоходного канала, в случае же с дросселем можно только либо открыть, либо закрыть канал. На крайней случай зафиксировать заслонку можно при помощи цепочки.

Чтобы не ошибиться при подборке заслонки для дымоходного канала, нужно определиться с тем какой будет вид печи, а кроме этого, учесть еще некоторые нюансы. Монтаж шибера делается на все виды печей, исключение составляют лишь некоторые новые модели, где процесс горения регулируется контролем подачи приточного потока воздуха, и для выполнения данной задачи применяется дефлектор.

Печь работающая на газе должна быть оборудована поворотной заслонкой, благодаря которой абсолютно исключается риск полного закрытия дымохода, из-за чего исключен случайный выброс пламени через зольник. В том случае, когда все же используется заслонка, нужно следить за наличием зазора не меньше 30-40% площади сечения дымоходного канала.

Не нужно монтировать поворотные шиберы для банной печи с периодичным действием, так как закрытая заслонка всегда будет пропускать пар при подаче. Но существует мнение, что в случае, когда поворотный шибер открыт, то дымоходный канал находящийся ниже уровня заслонки довольно трудно в дальнейшем чистить.

Обычно, вместе с дымоходом продается и шибер, так как это обязательная деталь конструкции. Но данный элемент продается и отдельно во всех профильных магазинах. Главное – знать его правильные размеры.

Использование дымовых труб

Конструктивные особенности

Кроме внутреннего оборудования важной деталью также является дымоход, который монтируется на тепловой установке. От того, насколько точно был выполнен расчет дымовой трубы котельной, и насколько правильно была установлена эта конструкция, во многом зависит эффективность работы всей системыСуществует несколько разновидностей таких труб:

Фермовые. Внутренний дымоход крепится к самонесущим стальным фермам, установленным на грунте и закрепленным с помощью глубинных анкеров либо анкерной корзины в монолитном железобетонном основании.
Самонесущие. Собираются из нескольких дымоходов, окруженных теплоизоляционным контуром и закрепленных внутри стальной самонесущей обечайки. Наружная конструкция несет статическую нагрузку а также сопротивляется ветровым воздействиям.

Элементы самонесущего дымохода

Фасадные. Наиболее простые в монтаже, некоторые из них могут быть установлены даже своими руками. Представляют собой сборный или монолитный стальной дымоход, закрепленный либо непосредственно на стене, либо на системе стеновых кронштейнов.
Мачтовые. В качестве дымовыводящего канала используется бесшовная толстостенная стальная труба, нижняя часть которой фиксируется анкерами на цокольной плите. Для сопротивления ветровым нагрузкам конструкция закрепляется растяжками из тросов.

Фасадная конструкция

Нужно отметить, что большинство подобных конструкций обладают значительными габаритами и массой. Вот почему монтаж или демонтаж котельной трубы выполняют в основном специализированные организации. Исключение составляют лишь небольшие дымоходы частных домов, а также упоминавшиеся выше фасадные малогабаритные системы.

Расчеты основных параметров

Для проектировки и возведения эффективно работающего дымохода необходимо заранее рассчитать его основные параметры, к которым относятся высота дымовой трубы котельной и ее внутренний диаметр. Проще всего это сделать с помощью специальных программ-калькуляторов, которые можно найти в сети, но и без них можно узнать хотя бы приблизительные цифры.

Для бытовых котельных небольшой мощности исходные данные будут примерно одинаковыми:

Входящая температура газа – до 200С.
Движение газа в трубе – 2м/с и более.
Высота по СНИП – не меньше 5 м от колосника и не ниже 0,5 м от конька (для промышленных моделей – минимум на 5 м выше чем самый высокий объект в радиусе 25 м).
Естественный напор газа – 4 Па и более.

В качестве примера рассчитаем диаметр стальной изолированной трубы (тепловой коэффициент В = 0,34), необходимой для работы котельной, в которой в час сжигается 10 кг дров с влажностью 25% и температурой на выходе 150С.

Объем газов, необходимых для сгорания топлива – 10м3/кг:

Вычисляем объем газов на входе в трубу в секунду по формуле Vr= m*V*(1+t/273)/3600, где m –масса топлива, а V – объем газа.
Получаем Vr = (10*10*1,55)/3600 = 0,043 м3/с.
Используя формулу объема цилиндра, определяем квадрат диаметра D2 = (4∙0.043)/3,14∙2 = 0,027.
Следовательно, минимальный диаметр дымохода составит 0,165 м.

Как видите, вычисления даже одного параметра достаточно сложны. Это – еще один аргумент в пользу того, что проектировкой дымоходов, особенно рассчитанных на поддержание работы котельных с высокой мощностью, должны заниматься профессионалы.

Молниезащита

Учет всех особенностей при составлении проекта, правильный монтаж, регулярное обследование дымовых труб котельных для выявления дефектов и своевременного их устранения являются обязательными условиями для эффективной работы. Однако иногда причиной выхода системы из строя могут стать внешние факторы.

Одним из таких факторов является молния, и потому высокие трубы нужно защищать от ее воздействия:

На неметаллических дымоходах монтируют стальные или омедненные молниеулавливающие стержни. Их количество может варьировать от одного (сооружения до 50 м) до трех (от 150 м и выше). В ряде случаев стержни заменяют стальными кольцевыми накладками, которые крепятся на торце.

Схема молниезащиты неметаллической конструкции

Для бетонных труб роль молниеотводов играет внутренняя арматура. Чтобы повысить эффективность ее функционирования, верхние края стержней соединяют сварным способом. Стальная труба сама по себе играет роль молниеотвода

Естественно, в этом случае важно обеспечить качественное заземление

Разновидности труб для печей и каминов

Различают следующие виды печных труб:

Насадные трубы кирпичные — это массивные объекты, опирающиеся на кладку печки, выкладывать их требуется толщиной не менее, чем в полкирпича.
Коренные трубы — это отдельностоящие конструкции в виде стояков, выполнять их следует из асбестоцементной трубы диаметром 15-20 см.
Сборные трубы — это отдельные блоки, изготовленные из жаропрочного бетона.
Стеновые трубы — это конструкции, смонтированные в капитальной несущей стене, что позволяет экономить пространство в комнате.

Печная труба, встраиваемая в несущую стену, должна располагаться в самом доме. Специалисты не рекомендуют производить установку дымоходов в наружных стенах, поскольку воздух с улицы будет вызывать охлаждение дымового газа, а также понижать тягу. В результате это приведет к образованию конденсата внутри канала.

Получение высокого КПД от печи, имеющей такой тип трубы, не является возможным. Если иной способ расположения стеновой печной трубы не предусмотрен, проводятся соответствующие виды работ по обустройству пилястра с выступом, выходящим вовнутрь помещения. Монтаж осуществляется с выдержкой требуемых расстояний от дымохода до наружной стены:

2,5 кирпича (от 20 до 30 — 650 мм);
2,0 кирпича (от 20 и выше — 510 мм);
1,5 кирпича (от 20 и ниже — 380 мм).

Расположение печной трубы определяется строго по вертикали без отступов внутри. При наличии увода в конструкции, его размеры не должны быть больше 1 м. Кирпичная труба зачастую имеет внутри сечение, составляющее не меньше 140х140 мм. Нормальная тяга дымовой трубы достигается за счет высоты трубы, равной не менее 5 м. Если она меньше 5 м, тяга обеспечивается с помощью дефлектора-диффузора.

Оборудовав свой дом печным и каминным отоплением, следует монтировать 2 дымохода. Разная тяга одного из очагов способна привести к задымлению. В деревянном доме в местах, где есть примыкающая печная труба из кирпича, предусматривается утолщение в 1-1,5 кирпича. Легковозгораемая конструкция возле печной трубы должна быть закрыта от нее асбестоцементными либо металлическими листами.

Труба, исключающая занос дымохода снегом, должна располагаться выше кровли на 0,5 м. Для предохранения торца оголовка трубы применяется металлический колпак или окантовка из стального листа. На участке выхода печного дымохода монтируется узел прохода через кровлю, позволяющий исключить распространение влаги на чердаке. Узел прохода можно оборудовать из листа стали самостоятельно.

Как рассчитать параметры дымохода?

Как уже выше описывалось нужно знать определенные параметры. Если два главных параметра – это высота и сечение, то есть еще один показатель, которые нужно в обязательном порядке учитывать. Это характеристики самого отопительного оборудования.

Существует несколько форм расчета, подразделяющиеся на:

Точные.
Приблизительные.
Автоматические.

Под первыми нужно понимать, что требуется учитывать массу факторов, среди которых показатели температуры газов, скорость отделения, высота и скорость к которой будет происходить горение, того или иного топлива. Данные значения нужно подставлять в специальную формулу, подробный расчет будет дан в конце статьи.

Что касается приблизительного расчета, то здесь во внимание берутся показатели размера камеры сгорания. Для примера, приведем классический размер обычной камеры в печи либо котле – это габариты в пределах 500 на 400 мм

Применяется системы подстановки, то есть 1:10. Тогда для круглых каналов, диаметр будет равен 180 — 190 мм.

Третий тип расчета – это использование специальных калькуляторов расчета. Как правило, они выдают более точные данные, однако нужно знать и больше исходных параметров. Грубо говоря – этот тот же первый способ подсчета, но выполняется он уже при помощи вычислительной машины.

Определение высоты дымохода

Мы уже знаем, что от подобного параметра зависит работоспособность системы. Поэтому учитывайте, что согласно СНиПов, высота в среднем должна составлять 5 метров, но не более 7 метров. При меньшей длине, не станет образовываться в достаточном количестве естественная тяга. При расчете следуйте описанным правилам:

От основы до высшей точки более 5 метров.
Выход на плоскую крышу знаменуется возвышением оголовка трубы на 500 мм.
При возведении на скатной крыше, при трех метрах до конька, дымоход при проведении визуальной линии, должен располагаться под 10 градусным углом. Чем меньше расстояние до конька, тем соответственно больше градус.

На схеме показана правильная высота дымовых труб по отношению к различным типам крыши.

Определение сечения дымового канала

Чтобы не использовать сложные геометрические исчисления, рекомендуем вам обращать внимание на рекомендации специалистов. Итак, диаметр дымохода должен соответствовать таким критериям:

В случае, если мощность не превышает 3,5 Квт, тогда достаточно диаметра в 0,14 см.
Мощность в пределах до 5 кВт равняется диаметру в 0,20 см.
Мощность до 7 кВт, равняется сечению трубы в 0,27 – 0,30 см.

Если у вас есть желание подсчитать сечение более точно, можно воспользоваться такими параметрами, как вид топлива, скорость сгорания, скорость тяги, высота, скорость прохождения по трубе.

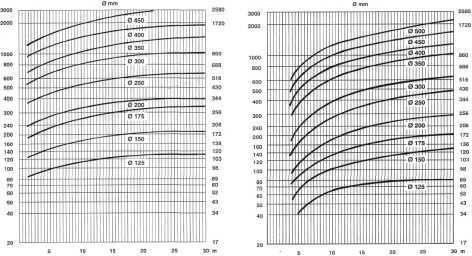

Как влияет диаметр дымохода на его высоту?

Диаметр трубы дымохода отчасти только оказывает влияние на высоту. Грубо говоря, вам не получится расширить сечение, чтобы, к примеру, снизить длину канала – эти значения не взаимосвязаны, как многие считают. Поэтому не стоит «мудрить» с диаметром, подгоняя определенную высоту, которая будет ниже 5 метров либо выше 7 метров. Уровень тяги будет одинаковым на всей протяженности от 5 до 7 метров. А вот слишком большой диаметр, может снижать тягу, образовывать завихрения, хотя на первый взгляд это кажется абсурдным.

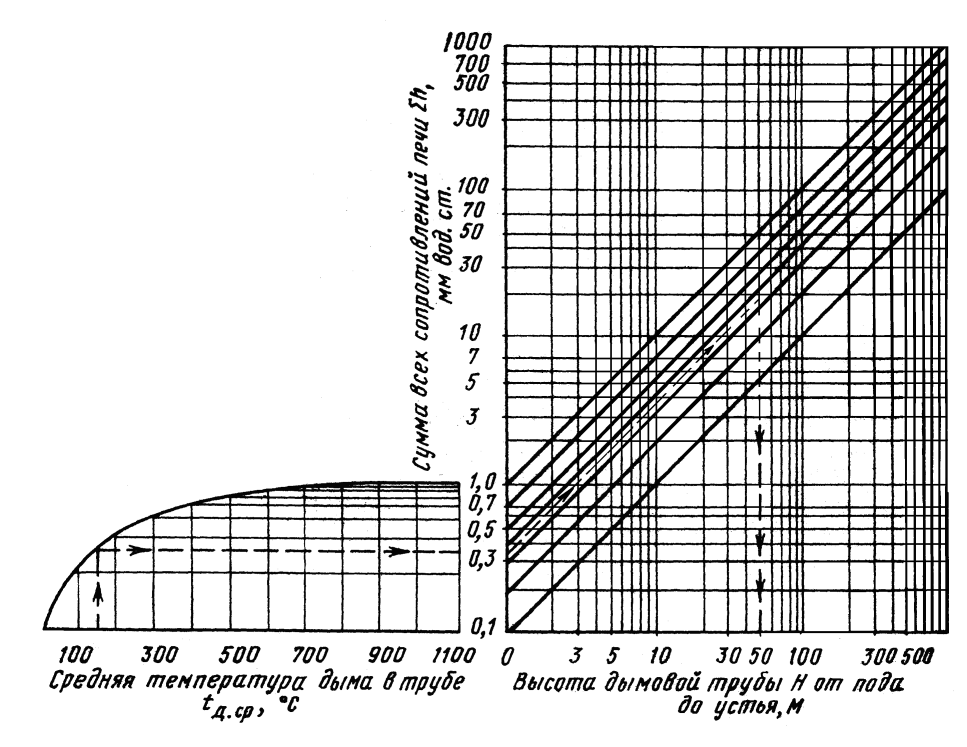

Расчет оптимального показателя тяги

Кроме расчета диаметра дымохода нужно знать и силу тяги. Для этого вам потребуется найти закон Бернулли и подставить данные внешней температуры, внутренней, а также уровень давления

Для окончательно расчета берется за внимание общая потеря давления в обеих зонах. Если показатели идентичны, значит, тяга находится в оптимальном диапазоне

Схема движения газов в печи

Пример расчета печи

Как и обещали, в конце приводим пример самостоятельного расчета. Итак, рассчитать диаметр дымохода для печи на дровах нужно по такой формуле:

D = 4*Vr/3.14*2 = 0.166 m.
Значения подбираются исходя из стандартных размеров и показателей по таблице. Где:

D – Сечение.
Vr – требующийся объем воздуха для горения.
4 – это стандартный параметр тяги.

Как влияет расчет на монтажные работы

Важен расчет дымохода для монтажа, так как этот этап основополагающий и с него начинаются работы. Помимо этих нюансов, требованиями СНиПа выдвигается еще несколько пунктов, которые учитываются при устройстве вывода продуктов горения при монтаже. К ним относятся:

к одному дымоходу может быть подключено 2 газовых канала на расстоянии минимум 750 мм;
при сборке трубы допускается минимальное количество заужений, изгибов и горизонтальных отрезков (не более 3-ех на одном вертикальном стояке), иначе нарушится тяга;
диаметр сечения соответствует размерам выходного канала патрубка, расположенного на газовом котле;
система отвода выполняется высотой от 5 метров и утепляется изоляционными материалами, стыки обрабатываются герметиками;
в устройстве отвода отклонения по вертикали допускаются не более 30 %;
внизу располагается конденсатосборник.

Нормы расположения дымоходов относительно их высоты

На видео далее рассказано, как происходит расчет высоты дымохода на примере 3-D моделирования.

Альтернативные” способы расчета

Пользуются консультациями в центрах, где приобретается газовый котел, в которых предоставят подробную информацию с требованиями к монтажу выбранной модели, или прибегают к помощи бесплатных онлайн-программ по быстрому расчету параметров дымоходов (например, EN13384, JEREMIAS).

Установка котельного оборудования и его эффективная работа невозможна без наличия дымохода.

Правильный выбор материалов, соблюдение норм при подключении – залог вашей безопасности.

Газовые службы строго контролируют процесс введения в эксплуатацию, могут оштрафовать нарушителей или в принудительном порядке отключить пользователя от газоснабжения.

Показатели для практического аэродинамического расчета дымовой трубы

Дымовые трубы котельных и частных домов с твердотопливным котлом (каминами) требуют проведения тщательного вычисления с учетом ряда показателей:

климатических особенностей данной местности;
рельефа местности и типа грунта, на котором возводится постройка;
региональной сейсмической активности;
скорости ветров и норм выпадения осадков, а также критических величин;
типа кладки печи;
динамических колебаний оборудования;
материала, из которого построят дымовую трубу, и его температурного расширения;
вида топлива, его теплоотдачи;
технических характеристик, присущих котлу;
температуры газов на выходе.

Оперируя такими данными, можно просчитать:

высоту сооружения;
оптимальный диаметр;
допустимую массу, которую может иметь возводимая дымовая труба и, следовательно, выбрать материал, подходящий для обустройства конструкции.

Результаты расчетов позволят определиться с диаметром будущего дымохода, его высотой и массой

Правильно просчитанная высота и проходимость, подбор формы и материалов поспособствуют естественной тяге, обеспечивая хорошую теплоотдачу. Правильному расчету способствует привлечение профессиональных специалистов. Проявление небрежности обернется конструкционными ошибками, вследствие которых:

внутренние поверхности будут подвергаться чрезмерному оседанию сажи и золы;
внутреннее сечение будет постепенно уменьшаться, что приведет к ослабеванию тяги и проникновению угарных газовых образований во внутренние помещения;
возрастет возможность возгорания накапливающихся смол и деформации трубы, вызванной температурными перепадами;
повысится пожароопасность.

Строительство фундамента

Необходимые материалы

Перед строительством фундамента требуется подготовить все необходимые материалы, к которым относятся:

песок,
гравий или битый кирпич,
бетонная смесь. Оптимально подойдет марка бетона В15, но можно использовать и более высокий класс смеси,
металлическая арматура сечением не менее 12 мм,
жаропрочный кирпич,
любой гидроизоляционный материал.

Основные этапы

Фундаменты под дымовые трубы строятся по следующей схеме:

выбирается место для установки печи и дымохода. Желательно, чтобы дымовая труба не соприкасалась со стенами жилого дома, так как при таком размещении возможно дополнительное образование конденсата. Фундамент печи и дымохода должен располагаться в некотором удалении от фундамента дома,

Оптимальные варианты расположения печи и дымохода в жилом доме

в месте предполагаемой установки печи и дымохода выкапывается яма соответствующих габаритных размеров,
по периметру ямы выставляется опалубка, которую можно сделать самостоятельно из подручных досок,

дно ямы приблизительно на 20 см засыпается смесью песка и гравия (битого кирпича). Благодаря этой операции можно выровнять дно котлована и основать «подушку» для будущего фундамента,
песчано-гравийная смесь перекрывается слоем гидроизоляционного материала, чтобы снизить образование конденсата, способного разрушить бетонную заливку,
укладываются металлические пруты в качестве армирующих элементов. Применение прутков является обязательным условием заливки, так как арматура способствует увеличению прочности бетонного основания,

Начальный этап возведения фундамента для дымохода

производится заливка бетоном. Толщина слоя бетона должна составлять 200-300 мм. Бетон должен быть вровень или несколько выше уровня грунта,

Основной этап строительства фундамента

фундамент под дымоход прокладывается еще одним слоем гидроизоляции,
далее целесообразно выполнить кирпичную кладку до уровня пола жилого помещения. Некоторые строители пренебрегают данным этапом. Однако дополнительная кладка позволит придать дымоходу дополнительную устойчивость и практически полностью исключить сезонные колебания конструкции, что приведет к меньшим потерям и уменьшению затрат на обслуживание и сезонное восстановление.

Заключительный этап строительства фундамента

Строительство фундамента под дымоход требуется исключительно при установке массивной конструкции. Чаще всего фундамент обустраивается сразу и для печи (камина), и для дымохода. Точного расчета конструкция не требует. Вполне достаточно знать общие правила монтажа фундаментов.

Фундамент для трубы дымохода: необходимость, расчет, монтаж своими силами

Для тяжелых дымовых труб требуется сборка отдельного фундамента, который придаст конструкции устойчивость и дополнительную надежность. Как сделать фундамент своими силами, можно узнать, прочитав статью.

Этапы проектирования промышленных дымовых труб

Проектирование является сложным процессом, в котором взаимосвязано большое количество исходных и расчетных данных, увязка технических параметров и характеристик, обеспечение соблюдения необходимых требований и норм, результатом которого становится проектная документация, прошедшая все необходимые согласования и утверждения. Можно выделить следующие основные этапы проектирования дымовых труб:

Этап 1: Сбор исходных данных для составления Технического Задания – на этом этапе происходит выяснение потребностей Заказчика, требований к конструкции, высоте, производительности и других значимых характеристик, в том числе и требований региональных надзорных органов, требований территориальных строительных норм и иных обстоятельств, имеющих влияние на проектирование, и, как результат, изготовление и эксплуатацию дымовой трубы.

Этап 2: Предварительные расчеты – этап определения основных технических, высотных, габаритно-массовых характеристик предполагаемой дымовой трубы, вследствие которого и достигается понимание целесообразности изготовления дымовой трубы того или иного типа, а также качественного выполнения проекта.

Выполнение предварительных расчетов представляется возможным разделить на некоторые составляющие стадии, например:

Определение типа конструкции дымовой трубы.

Определение возможности применения типового или реализованного проекта дымовой трубы.

Аэродинамический расчет отводящего газового тракта оборудования и аэродинамический расчет дымовой трубы.

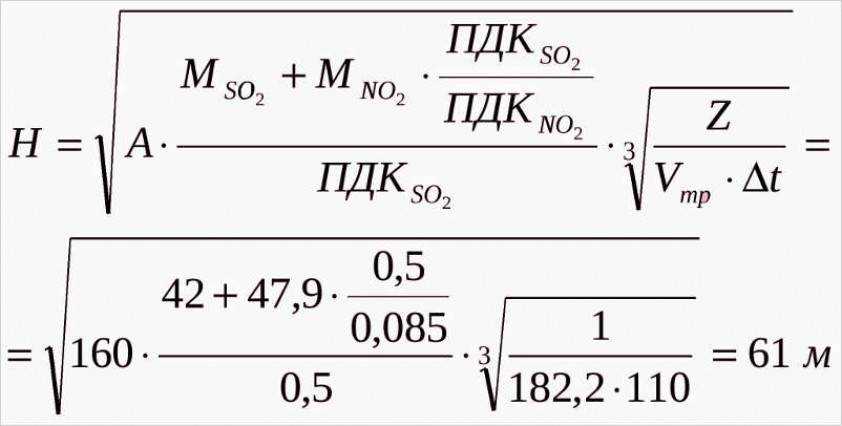

Расчет минимально необходимой высоты дымовой трубы.

Расчет сечения газохода или газоходов дымовой трубы.

Выполнение предварительной калькуляции на изготовление и сметы на монтаж дымовой трубы.

Этап 3: Разработка Технического Задания

После проведения сбора исходных данных и выполнения предварительных расчетов, на основании полученных данных и с учетом всех требований Заказчика, происходит составление и согласование Технического Задания на проектирование дымовой трубы. Техническое Задание является документом, определяющим состав требований к проекту дымовой трубы, отправной точкой для выполнения проектных работ.

Этап 4: Создание рабочего проекта.

После подписания Сторонами согласованного Технического Задания, а так же Договора на выполнение проектных работ, специалисты проектного отдела приступают непосредственно к выполнению проекта дымовой трубы. Большой опыт, полученный в результате работы на рынке проектных услуг, а так же высокая квалификация проектировщиков, позволяют в сжатые сроки выполнить и согласовать проект дымовой трубы с Заказчиком, а, при необходимости, передать проектную документацию для проведения Экспертизы Промышленной Безопасности или Государственной Вневедомственной Экспертизы.

Этап 5: Экспертиза и согласование проектной документации в надзорных органах.

Срок выполнения работ по разработке проектной документации, а так же стоимость выполнения работ могут быть определены специалистами компании и Заказчиком в процессе предварительных переговоров, и составляют от 5 до 30 календарных дней в зависимости от сложности и объема проектирования.

Формулы для расчета бытового дымохода

Для расчета дымохода на сегодняшний день существуют специально разработанные программы.

Сегодня существует множество специальных программ, при помощи которых можно рассчитать бытовые дымоходы, есть и сложнейшие формулы, но применение их довольно редкое, пользуются такими расчетами преимущественно только специалисты. В быту для домашних котлов или камина можно воспользоваться упрощенной схемой.

Чтобы произвести такой упрощенный расчет, необходимо знать теплоотдачу, то есть мощность печей или котлов. Это значение выражается в количестве топлива, которое сжигается на один час работы котлов, данные эти указываются в паспорте к оборудованию.

Среди остальных параметров, которые необходимо знать, чтобы рассчитать дымовую трубу, следующие:

температурное значение для газов при входе – 150-200 °С;
скорость движения газов по дымоходной системе – от 2 м/с;
высота дымоходной системы – согласно СНиП, составляет от 5 м от уровня колосника;
уровень естественного напора газов из расчета на 1 м – от 4 Па (то есть, от 0,4 мм Н₂О).

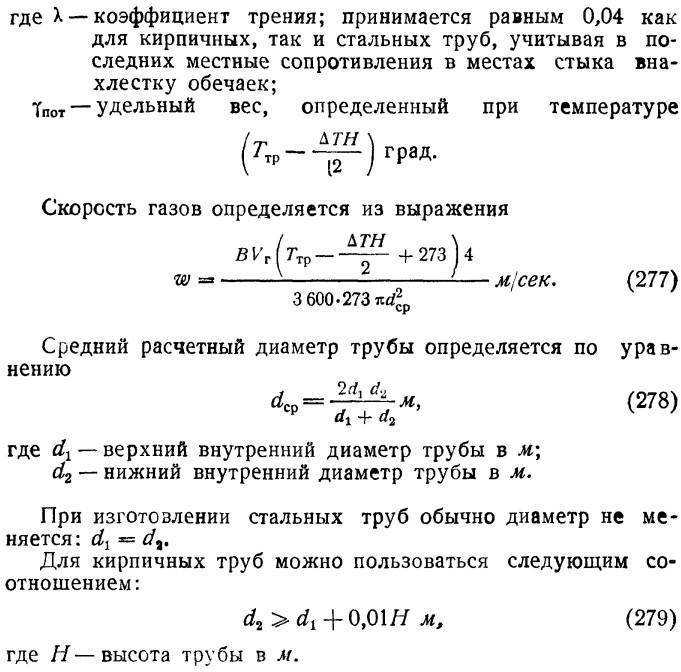

Формула расчета самотяги дымохода.

Чтобы рассчитать величину самотяги, надо разность плотностей воздуха и дымового газа умножить на высоты трубы. То есть, диаметр полностью зависит от того, какой объем топлива сжигается за час работы печи.

Представьте, что количество объема топлива уже известно, тогда расчет для объема газов, которые поступают на входе, вычисляется таким образом:

Vг = B∙V∙(1+t/273)/3600,

полученное значение определяется в м³/с.

Теперь, когда известна скорость движения газов, можно приступить к вычислению площади (сечения) для трубы, печи или камина по формуле:

F = π∙d²/4,

полученное значение определяется в м².

Зная формулу для площади круга, можно определить и диаметр для круглых дымоходных труб для камина и котлов:

dт = √4∙B∙V∙(1+t/273)/π∙ω∙3600,

полученное значение определяется в м.

Пример расчета дымохода.

Пример расчетов, каким показателям должен удовлетворять металлический дымоход:

представьте, что в топке сжигается объем обычных дров с влажностью 25% в количестве 10 кг/ч;
объем для газов трубы печи при нормальных условиях составляет 10 м³/кг с учетом коэффициента избытка воздушной массы;
температура на входе трубы печи для газов равна 150 °С;
используя формулу, произведите расчет дымохода: Vг = (10∙10∙1,55)/3600=0,043 м³/с. Это объем газов, которые поступают внутрь;
принимая скорость газов за 2 м/c, можно произвести расчет для диаметра трубы: d² =(4∙0,043)/3,14∙2=0,027;
теперь подставьте эти значения в формулу и получите значение для диаметра дымохода для печи или камина: dт = √4∙0.34∙0,043∙(1+150/273)/3,14∙10∙3600 получается 0,165 м. То есть, диаметр дымохода для камина составляет 0,165 м.

Теперь приступайте к расчетам по определению самотяги

сначала необходимо узнать, как именно охлаждается газ на каждый м трубы для камина или печи. Зная, что количество сжигаемого топлива составляет 10 кг/ч, проведите расчет для мощности печи: Q =10∙3300∙1,16= 38,28 кВт;
тепловой эффект трубы равен 0,34, то есть потери на каждый м составляют 0,34/0,96=1,73 °С;
из общих 5 м для дымохода печи либо котлов отнимите 2 м, которые уходят к конструкции самой печи, на выходе из оставшихся 3 м ствола получается, что температура газа равна: 150-(1,73*3) =144,8 °С;
самотяга в нормальных условиях при 0 °С составляет 1,2932, а при температуре на выходе в 144,8 – 0,8452. Выполните расчет: 3*(1,2932-0,8452) получится 1,34 мм Н₂О. То есть естественный напор для газа будет составлять 1,34 мм Н₂О, что допустимо для нормальной эксплуатации дымоходной трубы для бытовых котлов, камина либо печи.

https://youtube.com/watch?v=rL-_Irakk4s

Расчеты параметров

Размер дымохода для печи из кирпича должен оставаться неизменным по всей длине, оптимальное его значение выбирается в зависимости от габаритов отопительного устройства.

Размер в сечении

Подходящие параметры устройства зависят от топочной камеры и мощности печи. Внутренние стенки нужно делать гладкими без наплывов раствора и выступов, тогда они дольше будут оставаться чистыми.

Чаще всего применяются кирпичные дымоходы квадратного и прямоугольного сечения, их кладка выполняется в 4, 5 или 6 кирпичей, при расчете сечения одна сторона конструкции умножается на вторую. Стандартными размерами считают: 12,5×25 см. Расчет ведется по внутреннему каналу дымохода. Указанные параметры относятся к кладке в 4 кирпича, площадь сечения составляет 156,25 см2.

При расчете сечения в пять кирпичей получается значение равное 312,5см2, а при шести — 625см2.

Устанавливая кирпичный дымоход на металлическую печь нужно присоединить его квадратное сечение с круглым отводящим отверстием печи. Так для сечения дымохода площадью в 156,25 см2 подходит круглая труба диаметром 130 мм, ее площадь составляет 133 см2, следующий за ней параметр в 150 мм, имеет большее значение, чем заявленное.

При расчете круглого сечения учитывается необходимый радиус, площадь высчитывается по школьной формуле:

S = π×R2, где число π=3,14

Зная диаметр трубы можно легко определить нужный параметр.

Расчет в зависимости от мощности

Внутренний канал зависит от оптимального соотношения размеров трубы и мощности отопительного устройства. Среди ориентиров выбора подходящего сечения выделяют размер проема, предусмотренного для поддувальной дверцы. Размер трубы должен быть меньше отверстия под дверцу.

Если же при расчете учитывать производительность печи, то можно подобрать сечение из табличных данных, но в них не учтена толщина швов, они лежат в пределах от 6 до 10 мм.

Мощность, в кВт	Сечение трубы, в миллиметрах
3,5	130×130
3,5÷5,2	130×190
5,2÷7,0	130×260
7,0	190×260

Высота дымохода

При расчете этого параметра нужно обращать внимание на следующие особенности:

в случае использования в качестве кровельного материала легко воспламеняющуюся его разновидность нужно чтобы дымоход возвышался над кровлей на 1,5 метра минимум;
перепад высот между верхней точкой головки и колосниковой решеткой не должен быть меньше 5 метров;
в случае если возле дома имеется высокое строение, то труба должна быть выше его крайней точки на 0,5 метра;
на крышах с негорючим покрытием минимальное расстояние до верха трубы должно равняться 0,5 метра.

При расчете высоты трубы учитывается размер топки и сечение дымохода. Так, если общая площадь топочного окна составляет 0,35 м2, а площадь сечение канала 0,04 м2, то для этих параметров подходит высота 7 метров. Чтобы произвести расчет с другими параметрами нужно установить данную зависимость и подобрать высоту.

Высота дымоходной трубы влияет на тягу, поэтому этот размер печной трубы из кирпича не должен быть меньше 5 метров, иначе могут начаться завихрения и вся копоть пойдет внутрь дома.

Как правильно расположить трубу от конька крыши, приведено на фото ниже:
