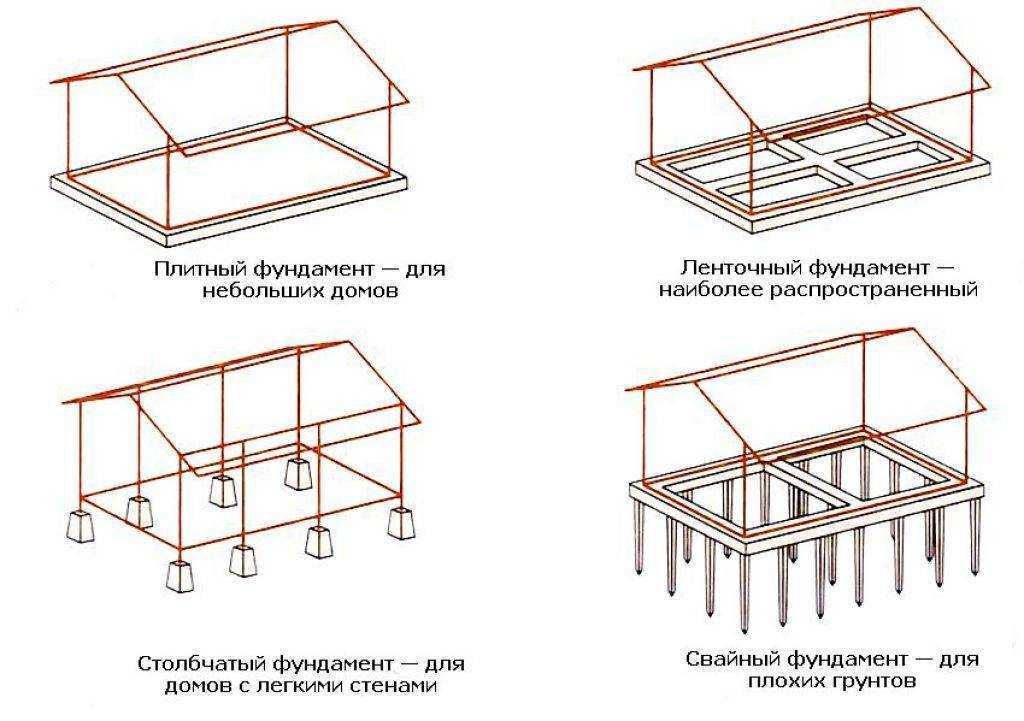

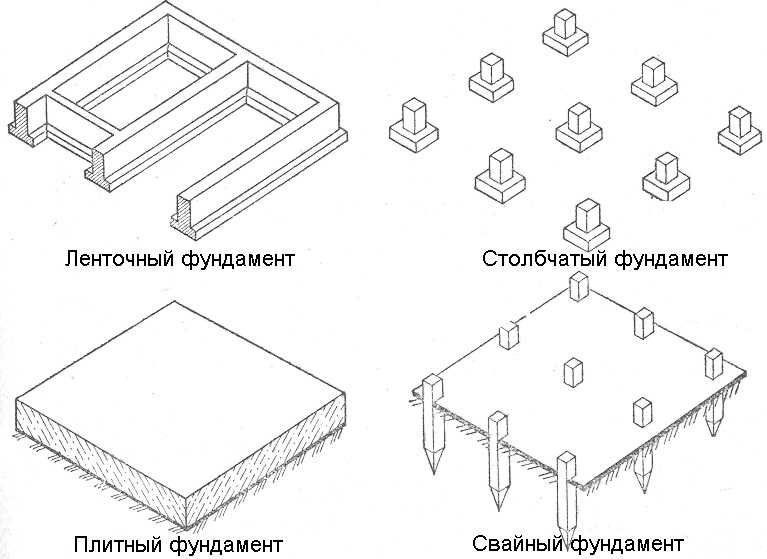

Столбчатый фундамент своими руками пошаговая инструкция, видео

Фундамент столбчатого типа из кирпича

В качестве материала для столбов можно использовать кирпич (железняк). Правда, такой материал подходит только в случае устойчивого грунта и глубокого залегания вод.

Возведение столбов из кирпича допускает два варианта:

1. Первый слой укладывается на подушку из песка.
2. Начальный слой укладывается на залитый заранее «башмак» из бетона.

В большинстве случаев столбы под каркасные строения делают шириной 25*25 см (два кирпича в одном ряду). Если речь идет о большом доме, то ширина возрастает до 50*50 (4 кирпича). В последнем случае внутрь столба помешают прутья арматуры. Это делается для увеличения показателей прочности конструкции.

Столбы из кирпича должны быть вертикальными. Не допускается наличие откосов и искривления. Поэтому кладку кирпича постоянно контролируют при помощи уровнемера и отвесов.

Фундамент столбчатого типа из блоков

Основания для каркасного дома может быть выполнено из блоков. Речь идет о бетонных блоках, используемых для возведения стен или устройства «подушек» («башмачные» блоки).

Блоки стенового типа могут быть использованы для возведения надземной и заглубленной части фундамента. В каркасном строительстве обычно применяют блоки размерами 20*40 см. Башмачные блоки монтируют в основании опор. Их ставят прямо на подушку. По форме такие блоки напоминают трапецию с широкой нижней частью.

Обычно столбчатый фундамент из блоков делают незаглубленным или малозаглубленным. Подобный тип фундамента лучше не применять на подвижных почвах или при повышенном уровне подземных вод.

Плюсы и минусы

Как и любая строительная технология, столбчатый фундамент имеет свои плюсы и минусы.

Преимущества

• Бюджетность. Стоимость такого основания в среднем в 1,5 – 2 раза ниже, чем у традиционного ленточного типа. Низкая себестоимость обуславливается гораздо меньшим расходом строительного материала, что является неоспоримым плюсом при необходимости устройства заглублённого варианта.
• Скорость. Поскольку объёмы работ при возведении столбчатого фундамента сравнительно небольшие, то произведены они могут в более сжатые сроки.
• Простота. Сделать столбчатое основание для дома своими руками достаточно просто. Даже человек, не обладающий профессиональными навыками в строительном деле, сможет легко справиться с такой работой.

Недостатки

Столбчатый фундамент не выдержит больших нагрузок

Главный минус столбчатого фундамента – его ограниченная несущая способность. Данный метод не может быть использован при строительстве массивных домов – бетонных, кирпичных или двух – трёхэтажных деревянных особняков.

Связано это с малой площадью опоры столба. Если масса дома достаточно большая, возникает опасность проседания столбов, а вслед за ним – деформация и разрушение сооружения.

Фундамент столбчатый. Технология устройства столбчатого фундамента

Столбчато ленточный фундамент с монолитной стяжкой столбчато ленточный фундамент с монолитной стяжкой ведется на склоне, нужно учитывать перепады высоты. На неровных участках используют опоры различной длины, в зависимости от высоты местности. При строительстве на неустойчивой почве длина взято отсюда должна достигать слоя плотного грунта.

Его расположение определяют с помощью пробного бурения. Вводят бур в почву, через небольшое расстояние вынимают его и смотрят на тип почвы на лопастях. Если на ножах бура оказался торфяник, плывун или влажная земля, то нужно бурить скважину до тех пор, пока появится песчаный или глинистый слой. После достижения плотного слоя замеряют глубину скважины с помощью опущенного на веревке камня или другого тяжелого предмета.

Определение количества свай Количество применяемых опор зависит от массы, размера, и конструкции постройки. Что учитывать при расчете: Шаг между опорами в каркасных, деревянных постройках не должен превышать 3м. В постройках из легких строительных материалов: пенно- и газоблоков шаг не должен быть более 2м. Для кирпичных домов столбчато ленточный фундамент с монолитной стяжкой несколько этажей расстояние между опорами уменьшают до ,5 м.

Расчет ведут по формуле: полученный результат при сложении всех нагрузок умножают на коэффициент надежности.

❻

Рекомендации по строительству фундамента из асбестовых труб

Другим не менее популярным и сравнительно дешевым вариантом сооружения фундамента под баню, террасу или легкую конструкцию дома является заливка столбов, в качестве опалубки для которых используются трубы из асбеста. Их диаметр подбирается в зависимости от необходимой несущей способности. Так, если под возведение легких построек достаточно порядка 15 см, то для строительства дома из бруса или бревна необходимо делать более массивные опоры – вплоть до 30 см.

Краткая инструкция по сооружению столбчатого фундамента из асбестовых труб своими руками выглядит следующим образом:

Как и в описанном выше случае, прежде всего выполняется расчистка площадки от мусора, удаляется весь дерн, всевозможные насаждения, а также убираются фундаменты старых строений, если они имеются.
Размечается контур основания

При этом важно контролировать перпендикулярность смежных сторон – как правило, все здания имеют форму прямоугольника. С этой целью достаточно при помощи веревки проверить равенство диагоналей

Все шнуры закрепляются на колышках на том уровне, до которого будут подниматься опоры. Весь контур должен составлять одну горизонтальную плоскость, что без труда можно проверить строительным уровнем или воспользовавшись нивелиром.
При помощи ручного бура в местах установки столбов проделываются ямки. В случаях, когда необходима установка опор ниже глубины промерзания грунта, используют спецтехнику. Внизу скважины часто делается уширение с использованием специального бура ТИСЭ. Диаметр ям должен несколько превышать размер труб из асбеста. Глубину рассчитывают с учетом выполнения подушки из песка и гравия – ее высота должна быть около 20.
После того, как лунки под столбы основания будут готовы, осуществляется засыпка и уплотнение песчаной подушки, которая в процессе трамбовки обильно смачивается водой.
Далее на дно укладывается слой рулонной гидроизоляции, предотвращающей утечку воды в песок из заливаемого раствора.
Трубы устанавливаются строго вертикально на высоту, несколько превышающую уровень заливки. В таком положении их следует надежно зафиксировать, например, при помощи брусков. Для обеспечения надежной гидроизоляции при высоком уровне грунтовых вод важно обработать часть труб, находящуюся в грунте, полимерным или битумным составом.
Заранее приготовленный раствор заливается на треть высоты труб, после чего они приподнимаются на 10 см, чтобы цемент растекся по дну лунок. На этом работы приостанавливаются до полного затвердевания смеси. Такие основания создаются с той целью, чтобы будущий столбчатый фундамент смог противостоять выталкивающим силам со стороны грунта во время сезонного пучения.
После полного застывания бетонной основы, на что понадобится порядка 3-х недель, трубы вкруговую засыпаются песком. Его нужно тщательно утрамбовать, обильно смачивая водой.
Все трубы обрезаются до нужного уровня. Затем внутрь опалубки вставляются каркасы, скрепленные вязальной проволокой и состоящие из 4-х вертикальных прутков арматуры диаметром от 10 до 14 мм. Нижние концы желательно сгибать буквой Г для того, чтобы сформировать пятку. При возведении свайно-ростверковой конструкции фундамента необходимо, чтобы каркасы выступали над уровнем столбов примерно на 10 см. В том случае, если на столбчатое основание будет укладываться обвязка из бруса, арматура опускается несколько ниже верхнего края трубной опалубки.
На заключительном этапе заранее обрезанные до нужной высоты асбестовые трубы до краев заполняются раствором. При этом смесь следует периодически через каждые 15 – 20 см см высоты прессовать для удаления воздушных пузырьков.

После заливки столбчатый фундамент должен простоять хотя бы пару дней, после чего можно будет приступать к возведению стен. Без нагрузки оставлять фундамент на длительный срок не рекомендуется. После вспучивания почвы столбы могут покоситься или приподняться, в результате чего придется потратить немало времени на исправление ситуации.

Область применения

В отличие от свайных опор, область использования которых обширна, для столбчатых существует много ограничений:

• повышенная неоднородность грунта;
• грунты с низкой несущей способностью;
• водонасыщенные грунты;
• массивные здания.

Столбчатый фундамент из бетонных блоков.

В случае, если на участке строительства залегают грунты с плохими характеристиками, столбы заменяют на сваи. Лучше всего предусматривать столбчатые опоры под такие конструкции:

• промышленные и общественные одноэтажные здания (очень массивные столбы);
• каркасные и каркасно-щитовые дома;
• дома из бруса или бревен;
• заборы и ограждения.

Фото столбчатого фундамента из кирпича.

Столбчатый фундамент под стены и колонны промышленных зданий представляет собой мощную конструкцию с широкой подошвой, способную выдержать большое давление. Применять такие опоры в частном домостроении не выгодно.

Вариации основания из столбов

Каким будет столбчатый фундамент, решают, опираясь на количество финансов и умения самостоятельно заниматься строительством.

Блочные опоры

Столбчатый фундамент может быть составлен из бетонных или железобетонных блоков, изготавливаемых отдельно и монтируемых непосредственно при обустройстве опорной конструкции для постройки.

Каждый столб конструкции можно собрать из отдельных блоков — очень надёжного материала

В ГОСТ указано, что блоки, которые пойдут на сооружение фундамента, необходимо производить из бетона марки не ниже М-100. Что касается размера блоков, то частные застройщики привыкли брать сырьё с параметрами 20*20*40 см и весом 32 кг. Относительно лёгкими считаются фундаментные блоки из керамзитобетона — материала, который устойчив к термическому воздействию.

Чаще всего для самостоятельного сооружения столбчатого фундамента берут лёгкие небольшие блоки, поскольку из крупного сырья построить опоры получится только с применением техники

Лучшая глубина закрепления столба из блоков в земле — от 50 см до 1 метра. Если же тип грунта и вес постройки диктуют иные требования, то разумнее сооружать не блочный фундамент, а основание из асбестоцементных труб, наполненных бетоном. Закладывать блоки на глубину более 1 метра слишком трудно.

Кирпичные столбы

Надумав сооружать столбчатый фундамент из кирпича, необходимо закупать только красное полнотелое керамическое строительное сырьё. Этот материал отвечает всем необходимым требованиям: он водонепроницаем, необыкновенно прочен и морозостоек.

Для сооружения фундамента принято использовать красный полнотелый керамический кирпич, ведь он наиболее прочен

Из кирпичей можно сооружать как малозаглубленный, так и заглублённый столбчатый фундамент. Глубина первого варианта основания колеблется между 40 и 70 см. А заглублённый фундамент всегда устанавливается ниже уровня промерзания грунта на 30–50 см.

Чтобы сделать основание надёжным, кирпичные опоры столбчатого фундамента требуется создавать в 2 кирпича

Главные столбы фундаментат (опоры, стоящие в углах внешних стен и в местах пересечения внутренних перегородок) принято изготавливать в 2 или 2,5 кирпича. В остальных случаях столбы разрешается выполнять в полтора кирпича и расставлять на расстоянии полутора или двух метров друг от друга.

«Ножки» из дерева

Основание из деревянных «ножек» – самый экономичный вариант. Брёвна, подходящие для фундамента, несложно срубить и обработать своими силами.

Деревянные столбы предназначены только для самых лёгких временных построек, так как под чрезмерным давлением они могу сломаться

Лучшее сырьё для создания деревянных опор — это древесина сосны, дуба или лиственницы. «Стержни» вырезают из комлевой части бревна с диаметром от 2 до 40 см. Ставя в ямы, столбы из древесины закрепляют по бокам кирпичами, камнями или утрамбованной насыпью щебня.

Иногда деревянные опоры фиксируют на месте бетонным раствором. При этом столбы погружают в жидкий бетон на 10 см. Другим хорошим фиксатором для опор из древесины может выступать крестовина, сделанная из двух пластин длиной 0, 8 метра, скомпонованных в положении крест-накрест.

Для надёжного закрепления столба в грунте используют крестовину и укосины

Деревянные опоры полагается особым образом защищать от гниения. Сначала их покрывают глиной так, чтобы образовался слой толщиной 1 см, затем обжигают раскалёнными углями. Последнюю задачу выполняют неспешно, следя за тем, чтобы обуглилось буквально 1, 5 см древесины. Обожжённые столбы обрабатывают подогретым битумом или гудроном и сушат.

Под наружные стены деревянные опоры погружают в землю на глубину от 70 до 120 см. А столбы для поддержки перегородок внутри дома ставят на глубину в 50 см.

Основные столбы деревянного фундамента полагается погружать на глубину в 70–120 см

Монолит

Здания в 2 или 3 этажа предпочтительнее сооружать на столбчатом монолитном основании. Такой фундамент не просядет даже под значительным давлением.

Монолитный фундамент считается самой популярной конструкцией по сравнению с другими столбчатыми основаниями

Монолитное основание из столбов создаётся из бетона, усиленного металлическими прутьями и залитого в специальные формы — трубы или опалубки. Данный фундамент получается необыкновенно долговечным, так как полностью лишён швов.

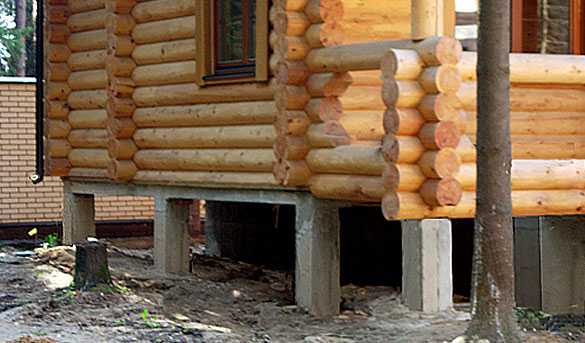

Строительство столбчатого фундамента: пошаговая инструкция

Не очень сложно сделать столбчатый фундамент своими руками. Нужно только очень аккуратно выполнять все работы и точно соблюдать технологию работ.

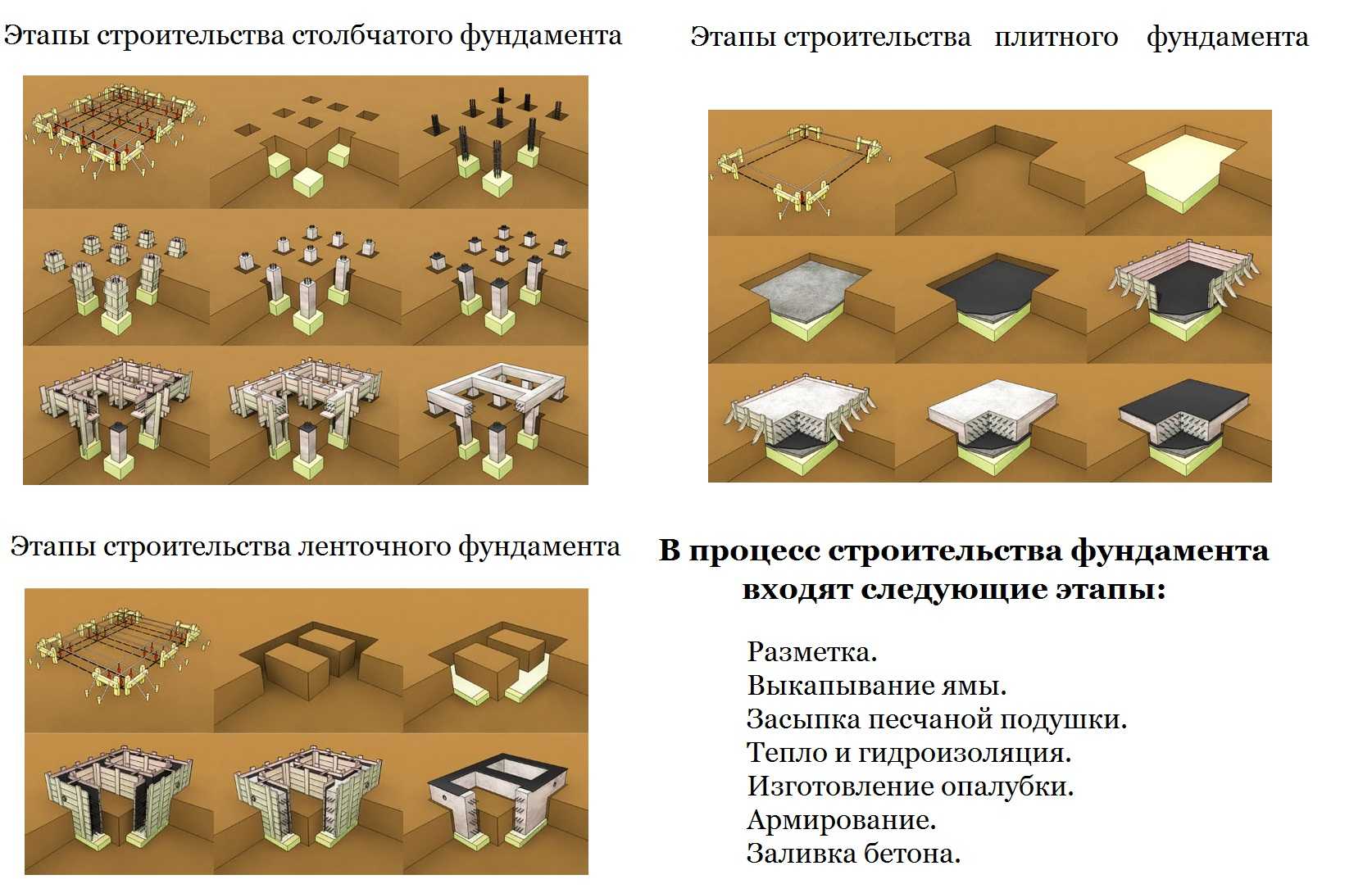

Пошаговая инструкция строительства столбчатого фундамента

Разметка

Сначала размечают осевые линии будущих стен. Затем делают обноску – размечают шнурами контур фундамента – внутренний и наружный

Важно точно измерить все углы, чтобы они были прямоугольными. Важно точно разметить шнуром верх оголовков опор столбчатого фундамента

Копка ям под столбы

Объем земляных работ для устройства столбчатого фундамента – самый небольшой. Круглые и квадратные ямы под опоры должны быть немного больше, чем размеры самих столбов. Глубина ямы должна быть на 200 мм больше высоты подземной части столба. Это нужно для устройства подушки под опору.

Проще вырыть круглые ямы небольшого диаметра – до 400 мм. Используют ручные буры и технику – ямобуры, мотобуры. В такие ямы можно проложить по стенкам рубероид, установить армирующий каркас и залить бетон без всякой опалубки. Круглые шурфы большого диаметра придется копать вручную и устанавливать опалубку для заливки бетона. Или трубы и заливать их бетоном.

Для квадратных или прямоугольных опор придется копать ямы на 400 мм шире и длиннее самого столба.  Это нужно для установки и раскрепления опалубки. И ее последующего демонтажа. Стенки делают наклонными – чтобы меньше осыпались.

Часто ямы под столбы роются при помощи ручных ямобуров, что позволяет не делать полноценную опалубку в землю

Устройство подушки и пятки

Подушка делается для предотвращения смещения опор при морозном пучении грунта

При мелкозаглубленном столбчатом фундаменте это особенно важно. В низ ямы насыпают крупнозернистый песок и щебень слоями по 100 мм. Каждый слой проливают водой и трамбуют

Можно смешать песок и мелкий щебень в пропорции 40/60

Каждый слой проливают водой и трамбуют. Можно смешать песок и мелкий щебень в пропорции 40/60.

Монтаж опалубки и армирование

При устройстве прямоугольных или квадратных опор устраивают опалубку. Сбивают щиты нужного размера из обрезной доски, ОСП, фанеры и надежно крепят в яме с помощью распорок.

Если скважина круглая, выстилают ее рубероидом. Для формирования оголовка используют торчащий рубероид – верх обворачивают сеткой и скрепляют. Или устраивают опалубку. Необходимо тщательно выровнять линию верха всех оголовков – допустимая разница высот может быть не больше 1,5 мм.

Собирают арматурный каркас внутри квадратных, прямоугольных или трехугольных хомутов. Устанавливают, крепят. Если ростверк будет железобетонный, то пруты арматуры должны выступать из оголовка на 500 мм для связывания ростверка и опор.

Простейшая опалубка из свернутого рубероида, скрепленного вокруг сеткой

Заливка бетона и обратная засыпка

Чтобы получить прочный столбчатый фундамент, нужно использовать бетон, соответствующий по составу ГОСТам и строительным нормам. Марки – от В15 до В25. Щебень используется фракций 40-70 мм. Раствор заливается послойно по 300-400 мм и уплотняется вибрацией. Для столбчатого фундамента под дом такое уплотнение обязательно. Затем фундамент закрывается полиэтиленом. Бетон должен созреть и набрать прочность. Обратную засыпку можно выполнять через неделю, дальнейший монтаж дома – через две.

Обратную засыпку производят послойно. Каждый слой тщательно трамбуют. Можно использовать песок или мелкий щебень.

Возведение ростверка

Цели установки ростверка:

• равномерно распределить нагрузку на столбчатые опоры;
• связать их в единое целое.

При устройстве столбчатого фундамента в каждую опору устанавливается анкер – шпилька или штырь. Затем к ним прикрепляется ростверк. Виды ростверка:

• для небольших деревянных строений (бани, небольшие дачи, сараи) используют деревянные балки большого сечения;
• стальные балки. Обычно используют двутавр и швеллер;
• монолитный бетонный пояс или сборные бетонные балки. Используют для самых крупных домов. Для монтажа в столбы заранее устанавливается арматура, к которой крепится арматурный каркас балки-ростверка.

Полноценный монолитный ростверк подойдет для тяжелых строений

Забирка

Забирка – тонкая стена между столбиками фундамента, утепляющая и закрывающая пространство под домом от снега, дождя, грязи, животных и т.д. Может выполняться из дерева, бутового камня, кирпича, бетона. Иногда изнутри забирку утепляют. Обязательно выполняют продухи для вентиляции.

Что такое свайно-ростверковый фундамент

Свайный фундамент, наверное, представляют себе все: это некоторое количество свай, заглубленных в грунт до уровня несущего слоя или ниже уровня промерзания. В чистом виде этот тип фундамента используется редко. Виной тому своеобразная конструкция, которая не позволяет перераспределять между сваями нагрузку от дома. Потому свайный фундамент в основном делают под срубы из бревна или бруса, иногда — под каркасные постройки. Эти типы стройматериала, из-за своих особенностей, сами перераспределяют нагрузку. С домами из других материалов они совместимы плохо.

Зато их усовершенствованный вид — свайный фундамент с ростверком — лишен многих недостатков и может использоваться и под кирпичные, и под блочные постройки.  В них все опоры завязаны при помощи ленты из металла или железобетона (бетона) в единую конструкцию. Эта лента и называется ростверком.

Так выглядит свайно-ростверковый фундамент вынутый из земли

Ростверк — это часть фундамента, объединяющая оголовки свай и служащая опорой для стен. Именно ростверк принимает, и за счет замкнутой конструкции, перераспределяет нагрузку, передавая ее на сваи.  Он может быть металлическим, деревянным, бетонным или железобетонным. По типу исполнения бетонные (железобетонные) ростверки бывают низкими и высокими.

Различают свайные фундаменты с высоким и низки ростверком

Высокий ростверк находится выше уровня земли. Чаще всего его делают из металла — швеллеров большого сечения или квадратных металлических труб. Еще делают такой ростверк из бетона, но его устройство сложнее: приходится придумывать, как залить ленту на расстоянии от земли.

Как работает ростверк и что он дает

Любой дом в разных частях будет давать разную нагрузку: отделка, мебель, санфаянс, другие вещи размещены неравномерно. Следовательно, и нагрузка от разных его частей будет разной. Ростверк принимает на себя эти неравномерные нагрузки и перераспределяет их. Сваям уже передается «выровненная» нагрузка.

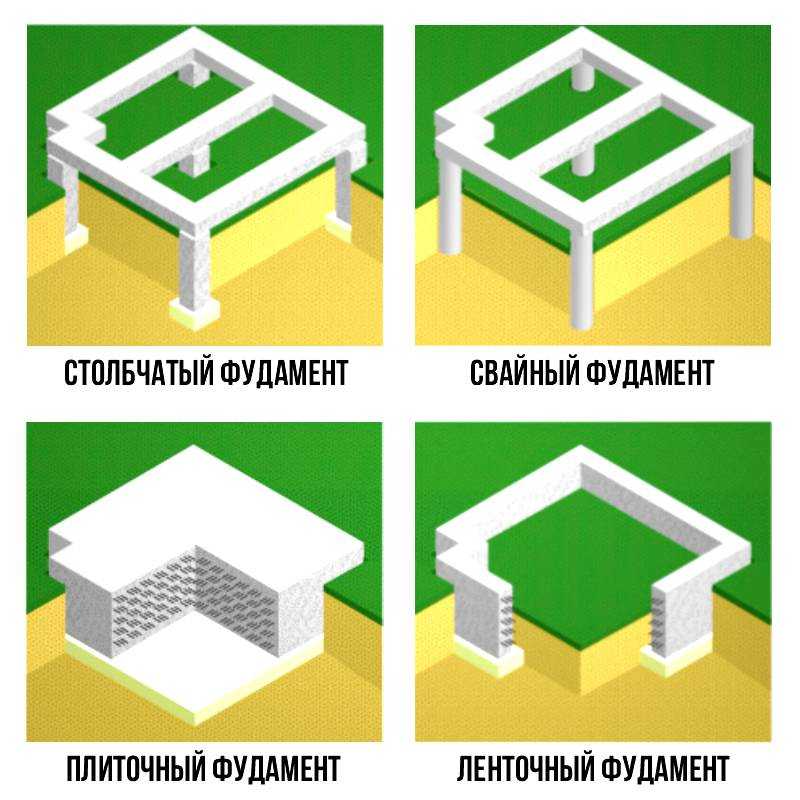

Чем отличаются свайные и свайно-ростверковые фундаменты (чтобы увеличить размер картинки щелкните по ней правой клавишей мышки)

Чем это хорошо? Тем, что при одинаковой нагруженности свай, меньше шансов на то, что они будут усаживаться неравномерно. А неравномерная усадка ведет, как известно, к трещинам в фундаменте и стенах. Потому свайно-ростверковый фундамент более стабилен. Хотя главный недостаток свайных фундаментов остается: мы не можем знать, что за грунт находится под каждой из свай.  Потому спрогнозировать их поведение нереально. Именно поэтому их не очень любят архитекторы: гарантировать многолетнюю эксплуатацию дома невозможно.

Ленточный фундамент на сваях

Более предсказуемы в этом плане низкие ростверки. Они начинаются обычно ниже уровня земли и отливаются из армированного (или нет — зависит от проекта) бетона. Причем арматура свай связывается с арматурой ростверка.

В этом случае ростверк — это мелкозаглубенный ленточный фундамент и изготавливается он по той же технологии. Отличается тем, что имеет жесткую связь со сваями, что в разы повышает надежность и устойчивость конструкции. Еще такие фундаменты называют ленточными на сваях или свайно-ленточными. Такая конструкция является почти идеальной: сочетает в себе плюсы свайного и ленточного фундамента, в значительной мере компенсируя их недостатки.

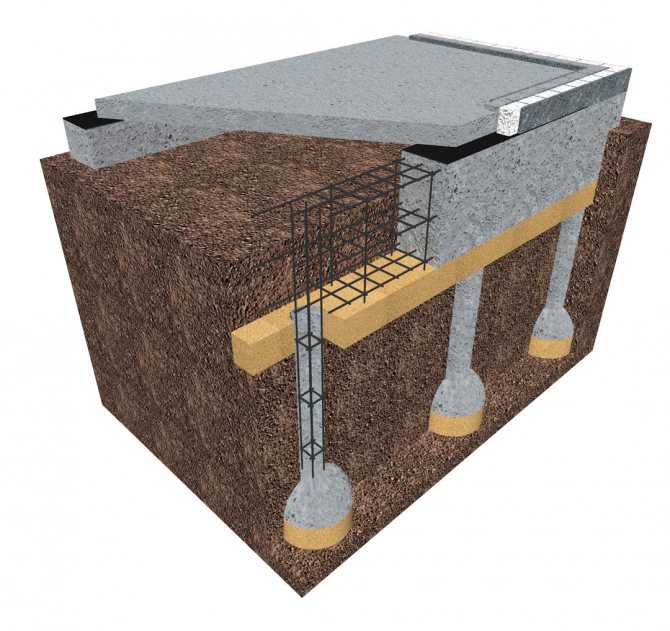

Устройство свайно-ленточного фундамента (чтобы увеличить размер картинки щелкните по ней правой клавишей мышки)

Как он работает? Нагрузка от дома передается на ленту. Благодаря наличию продольной арматуры перераспределяется по всей площади. Так как лента опирается и на грунт, то часть нагрузки передается ему, остальная приходится на сваи. При этом нагрузка и усадка равномерны: их «выравнивает» лента.

В зимнее время, когда начинают на фундамент воздействовать силы пучения, проявляются все плюсы свайно-ленточного фундамента. Если дом стоит на пучнистых грунтах, их глубина заложения ниже уровня замерзания, очень сложно представить условия, при которых дом перекости или он даст неравномерную усадку.

При воздействии сил пучения на ленту, «пятки» свай, да и они сами, не дают возможности грунтам сдвинуть фундамент. Потому ленточно-свайные фундаменты — отличный выбор на сильно пучнистых почвах. Затраты при этом гораздо выше, чем при строительстве обычного свайного фундамента, но намного ниже, чем при строительстве ленты ниже глубины промерзания.

Способы монтажа фундаментов

Из названия понятно, что столбчатый фундамент — это столбики прочного материала, заглубленные ниже точки промерзания для надежного распределения нагрузки строения в земле. Выбор материала столбиков и технологии их установки определяет застройщик исходя из наличия и доступности материалов, финансовых возможностей. Рассмотрим подробнее проверенные временем варианты монтажа столбчатого фундамента.

Подготовительные работы

Правильно иметь проект, если нет – общие рекомендации. Места установки столбиков фундамента – по углам дома, в месте пересечения стен, т. е.там, где наибольшие нагрузки. Ошибка в нанесении оси котлована, отклонения от соосности недопустима, при ошибке лучше переделать, пойдут трещины стен. Расстояние между столбиками не более 2 м, заглубление – ниже точки промерзания (усреднённо 2 м)

Важно соблюсти одинаковую глубину заложения столбиков, — контролируется аппаратными средствами по уровню. Если в нижней части колодца под столбик обнаружен неплотный грунт – илистые или торфянистые грунты, необходимо кардинально пересмотреть тип фундамента, обратиться к специалистам, проектантам, геологоразведчикам

Каменный, бутобетонный, кирпичный – принцип монтажа общий

В подготовленный колодец закладывается кладка на растворе, выгоняется до нулевой отметки. Самый простой способ, не требующий механизмов, можно обойтись без электроэнергии.

Сборные бетонные и железобетонные блоки

Способ монтажа фундамента,при котором применяются составные жб части: фундаментный башмак, подушка, блок, колонна. Применяется в промышленном строительстве.

Монолитные железобетонные

Наиболее востребованный тип столбчатого фундамента в индивидуальном строительстве. Рассмотрим его подробнее, применительно к реалиям жизни и примерам возведения. Самый простой способ: свариваем арматуру диаметром 12-20 мм, длинной 2,2 м между собой проволокой 4-6 мм для получения цилиндра из арматуры, по 5-8 арматуры в цилиндре.

Диаметр цилиндра на 10-15 см меньше диаметра ямобура – от 400 до 600 мм, который будет бурить ямки. В нижней части стакана привариваем центрирующие полукольца по диаметру бура. Загоняем на участок ямобур с миксером-бетономешалкой. Бур бурит 2-х метровые ямы, миксер следом заливает их бетоном (лучше через шлангу, заполняя снизу – вверх, не допуская обвала грунта в бетон).

Этот способ подразумевает и более экзотическое исполнение при наличии материалов. Если есть возможность достать асбестовые, канализационные, стальные трубы б/у, вы получите дополнительную прочность, используя прочность стенок. Особенно хорошо работают с бетоном асбестовые и керамические трубы, вставленные в ямки, стальная б/у только не допустит обвала грунта, быстро сгниёт.

Незаглубленный столбчатый фундамент из бетонных блоков

Для возведения небольших и сравнительно легких строений из древесины оптимальным вариантом является блочное столбчатое основание. Также идеально подойдет такой фундамент для каркасного дома. При этом все работы без особого труда можно сделать самому.

Монтаж основания из блоков 20х20х40 выполняется следующим образом:

1. Строительная площадка очищается от мусора, дерна, насаждений, имеющихся построек, затем снимается верхний плодородный слой почвы. Иногда производится песчаная засыпка участка или укладывается геотекстиль, чтобы предотвратить появление растительности в дальнейшем.
2. Производится разметка территории и определяются места под установку опор. По внутренней и наружной сторонам будущего фундамента на столбах натягиваются шнуры. Привязывая их к вставленным в грунт колышкам, следует с помощью нивелира или строительного уровня контролировать, чтобы весь контур находился в одной горизонтальной плоскости. Именно до этого уровня будет подниматься каждая опора. Столбы устанавливаются как по углам будущего строения, так и через каждые 1 – 2 метра по периметру. Следует учитывать и обязательное наличие опор под перекрытиями пола, а также в местах пересечения стен.
3. Бурятся или выкапываются ямы под установку столбов. Глубина лунок определяется в зависимости от ряда параметров, основными из которых являются вес здания и тип почвы. Если грунт устойчив, то глубина заложения фундамента должна быть около 50 см. При этом стоит учитывать, что любая опора монтируется на песчано-гравийную подушку высотой не менее 30 см, которая проливается водой и тщательно утрамбовывается. Перед установкой столбов на песок застилается рулонная гидроизоляция, например, рубероид.
4. Подготавливается цементный раствор густой консистенции. При использовании марки М400 на 1 часть цемента необходимо примерно 3 части песка.
5. Производится установка опор фундамента. При возведении столбов из блоков 20х20х40 см выполняется кладка, состоящая как минимум из двух рядов. Таким образом, на одну опору требуется минимум 4 блока – не менее двух на каждый ряд. Слой раствора для перевязки уровней должен составлять около 10 мм. Чтобы предотвратить возможные перекосы, желательно по контуру предыдущего ряда подкладывать обрезки арматуры или соответствующей толщины рейки, которые в дальнейшем можно будет убрать.
6. Когда раствор полностью затвердеет, выполняется гидроизоляция: бетонные опоры, в соответствии с технологией, огрунтовываются при помощи специального праймера, затем покрываются битумной мастикой.
7. На заключительном этапе на верхнюю поверхность опор, которая будет непосредственно контактировать со стенами будущего строения, укладывают рулонную гидроизоляцию. Рубероид, толь или стеклоизол приклеиваются непосредственно на слой мастики.

Принципы устройства основания из столбов-опор

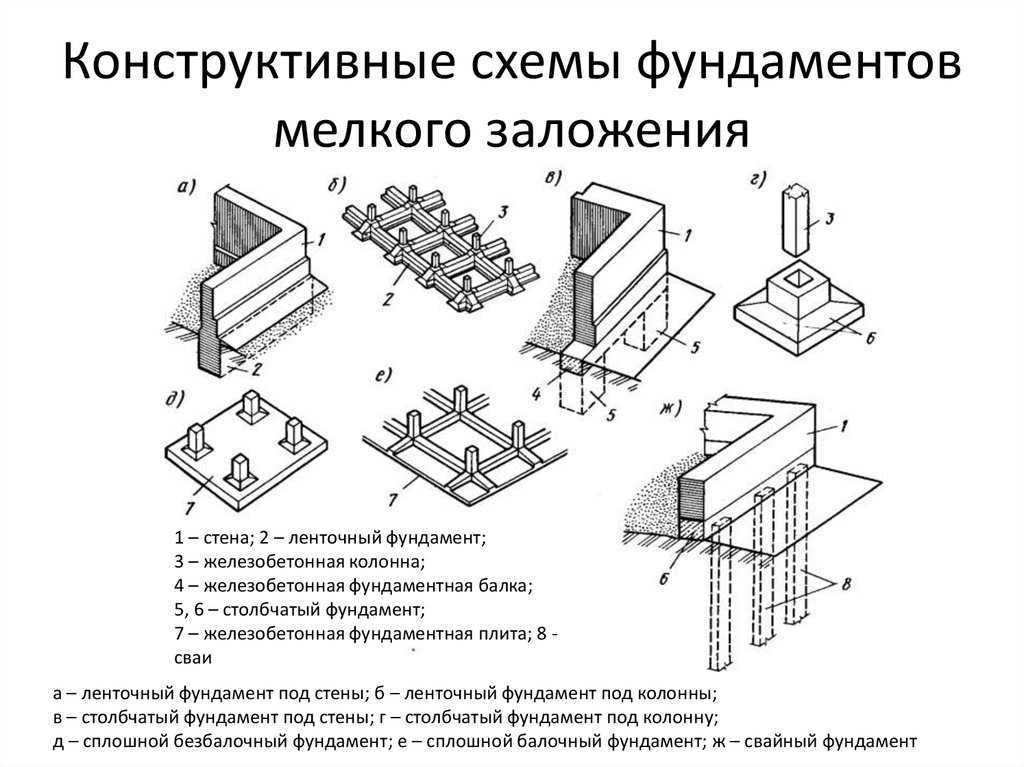

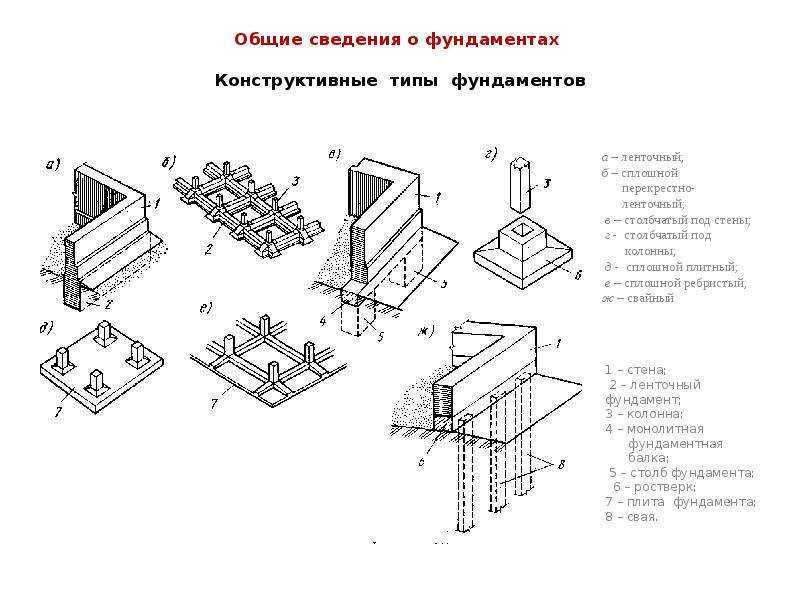

В самом названии конструкции заложен общий принцип его организации. Столбчатыми называют фундаменты, представляющие собой более или менее заглубленные в грунт столбы круглого, квадратного или прямоугольного сечения.

Различают основания по:

• степени заглубления – поверхностные (опора на поверхность грунта), малозаглубленные, заглубленные ниже глубины промерзания;
• сечению – одинаковое по всей высоте опоры или с «башмаком», то есть расширением, в нижней части (обычно подземной);
• наличию песчано-гравийной подушки. Может использовать послойная засыпка, только один слой (песок, гравий, щебень), при плотных не пучинистых грунтах допустимо обойтись без подушки;
• материалу – используют монолитный железобетон, кладку из кирпича или бетонных блоков, буронабивные сваи (данный вид основания также считается свайным);
• способу крепления к домовым конструкциям – с ростверком из того же материала (обычно для монолитного железобетона), с металлическим ростверком, деревянным ростверком с последующей укладкой венцов сруба или монтажом каркаса.

При этом в отношении разных типов грунтов применяются такие варианты фундамента:

• для плотных песчаных, каменистых, скалистых грунтов можно устраивать мелкозаглубленный столбчатый фундамент (40…70 см ниже уровня земли) или монтировать опоры непосредственно на грунте. При этом для песчаных почв желательно устройство гравийной подушки и трамбовка, для каменистых вопрос решается в зависимости от элементов почвы – наличие глины или суглинков требует внимательной проверки, упрочнения поверхности и/или применения заглубленного типа основания;
• на пучинистых грунтах этот вид фундаментов применять нежелательно. Если других вариантов нет, необходимо заглублять опоры ниже уровня промерзания на 30…40 см и устраивать башмак. При таких условиях столбчатый фундамент обходится не намного дешевле универсального свайно-винтового или более практичного ленточного.
• В зависимости от высоты грунтовых вод и особенностей грунта, можно предположить такие проблемы с поведением опор во время эксплуатации: перекос, изменение уровня (проваливание опоры глубже или выталкивание ее грунтом на поверхности) и нарушение целостности – появление трещин или разломов под действием бокового давления.

Расчет глубины установки столбов и их количества

При профессиональном расчете учитывается не только глубина промерзания, но еще и такие факторы как:

• величина снежного покрова в местности застройки,
• данные инженерно-геологических изысканий,
• несущая способность грунта,
• удельный вес строительной конструкции.

Значения P и Ro можно получить из соответствующих строительных СНиПов (СНиП 2.02.01-83).

Допустим, нужно построить дом площадью 6 на 5 метров, с высотой этажа 3 метра на монолитных железобетонных столбах. Кровельный материал – металлочерепица. Участок расположен в средней полосе России. Грунт – суглинок с глубиной промерзания 1,1 метра.

Сначала считаем вес всей постройки. После этого делим на показатель Ro. В нашем случае Ro=3,5 (для суглинка). Если, например, общая масса постройки 31100, считаем: 31100/3,5=8886

Результат (8886) – это суммарное сечение всех столбов. Если нам нужно установить 10 столбов, то сечение каждого из них должно быть 8,88. Диаметр столба высчитывается по формуле D=2√S/π. Можно воспользоваться калькулятором.

В предложенном варианте диаметр будет равен 340 мм. Принимаем более удобную величину – 400 мм, и приходим к выводу, что для конструкции фундамента будет достаточно 9 столбов диаметром 400 мм.

Нижняя обвязка каркасного дома

После окончания фундаментных работ при строительстве каркасного дома производится монтаж нижней обвязки.

Выбор материала: критерии

Если дом возводится своими руками, разумно выбрать материал, для монтажа которого не требуется дополнительная спецтехника.

Важные факторы при выборе обвязочного материала:

• способность выдержать максимально возможную нагрузку на конструкцию;
• устойчивость к внешним и внутренним температурным перепадам;
• стойкость к механическим воздействиям;
• масса и плотность конструкции.

Брус

Крепким и мощным обвязочным материалом является брус сечением 150х150мм или 200х200 мм. Правильные размеры сечения упрощают установку, создают прочное и ровное основание. К недостаткам можно отнести появление трещин при неравномерном распределении нагрузки внутри древесины, деформацию бруса при высыхании.

Соединенные доски

Обвязка из досок считается прочной конструкцией, она менее подвержена деформации, так как результаты усушки равномерно распределяются на количество досок.

Бревна

Дешевый, прочный, выносливый строительный материал. Так как бревно не прошло обработки, разрушающей волокна и уменьшающей прочность, оно выдержит большие нагрузки, влияние погодных условий и перепадов. К недостаткам можно отнести сложность монтажа из-за сечения неправильной формы, которая требует тщательного закрепления на фундаменте, усложняет установку стеновых конструкций.

Крепление обвязки к фундаменту: инструкция

Конструкция фундамента влияет на метод монтажа обвязки. Наиболее распространенные типы фундаментов для каркасных домов – свайный, столбчатый, ленточный.

Как сделать обвязку каркасного дома на свайном или столбчатом фундаменте

• Перед укладкой создается гидроизоляционный слой между поверхностью фундамента и обвязкой. Варианты гидроизоляции: битумный слой, рубероид на мастике, и пр.
• Брус или доски, то есть выбранный для обвязки материал, раскладываются для установки.
• Обвязка каркасного дома из бруса делается методом в “полдерева” или в угловой стык.
• Конструкция обвязки закрепляется к ростверку или напрямую к сваям с помощью анкерных болтов или наваренных на основание резьбовых шпилек.
• Уровень обвязки обязательно проверяется на горизонталь.
• Соединения углов должны быть усилены оцинкованными уголками, болтами, шурупами или гвоздями.
• На обвязку раскладываются и крепятся лаги на нужном расстоянии.

Анкерное крепление нижней обвязки к свайному фундаменту

Как сделать обвязку дома на ленточном фундаменте

На единую бетонную ленту установить обвязку намного проще:

1. Раскладывается и закрепляется слой гидроизоляционного материала.
2. Создаются гнезда для соединений в углах.
3. Обвязочная конструкция крепится на болты, анкеры или скобы.
4. Дополнительными креплениями усиливается прочность углов, проверяется горизонталь.
5. При отклонении уровня бруса от горизонтального уровня, корректировать подкладами, клиньями.

Крепление нижней обвязки к бетонному ленточному фундаменту
