Некоторые особенности технологии

Путём брикетирования можно превратить в товарную продукцию угольную пыль, мелочь, отсевы и некондицию. Сырьём для этого служат бурые и чёрные угли, поступающие после мойки и просеивания на ситах

При низкой плотности и малой теплоте сгорания они имеют важное достоинство — дешевизну. Антрацит служит дорогим, но высокоэффективным продуктом, имеющим лучшие показатели теплоотдачи, а бурый уголь — самым распространённым и экономичным вариантом

Прессованный древесный уголь потребует сложных технологий и дополнительного оборудования.Читать так же: основные типы угля и их назначение. Форма и плотность брикетов влияют на показатели энергоэффективности: они легко воспламеняются, равномерно прогорают, поддерживают постоянную температуру в топке и не разваливаются до окончания процесса. Время экзотермической реакции составляет от 6 до 12 часов, а после этого остаётся всего 3% золы, тогда как традиционный уголь образует её порядка 30%. Фасованное твёрдое топливо способно храниться на открытом воздухе, оно не замерзает на морозе и не разрушается до самого конца горения. В упакованном виде продукция поступает в розничную торговлю или поставляется на экспорт.

В этом видео вы узнаете, как изготавливаются брикеты из угольной пыли:

Свойства брикетированного угля зависят от исходного сырья, его экологической чистоты и защищённости, формы упаковки.

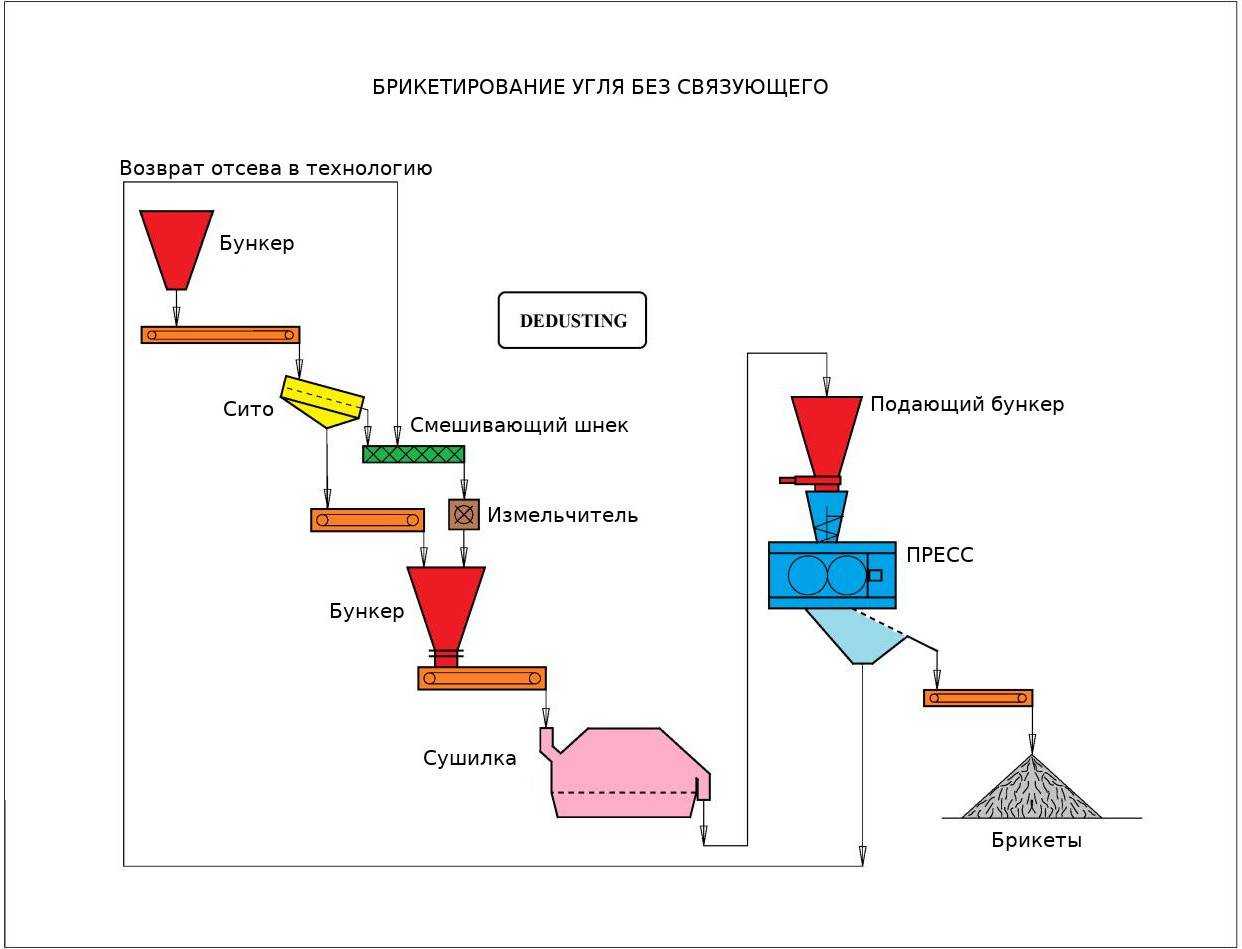

Но главное отличие существует между двумя основными разновидностями, предназначенными для применения:

• в промышленности (в составе присутствуют добавки связующего: угольного пека, нефтяного битума, смолы, мелассы и извести, лигносульфоната аммония или полимеров);
• в быту (без добавок связующего).

Изготовители твёрдого топлива для нужд металлургии и нефтехимии вводят в угольное сырьё добавки жидкого стекла, цемента, битумных смесей, что делает такое твёрдое топливо неприемлемым для использования в жилых помещениях. Поэтому брикеты первого вида категорически запрещены при разведении огня для приготовления пищи в домашних грилях, мангалах и прочих печах. Высокие температуры, создаваемые брикетами, выведут бытовое оборудование из строя. Продукты питания, контактирующие с дымом от термического разложения связующих, станут непригодными к употреблению. При горении выделяются ядовитые вещества, которые в промышленных условиях улавливаются, очищаются и выбрасываются в атмосферу специальными устройствами. Изготовители брикетов бытового назначения в качестве связующего использовали патоку и крахмал, но сегодня эти технологии утратили практическое значение.

Топливо для топки

Количество тепла, вырабатываемое печью, зависит от вида топлива и его приготовления для эффективного сжигания. У разных видов топлива имеется важнейшая характеристика – его теплотворная способность, т. е. количество тепла в килокалориях, выделяемое при сжигании единицы количества топлива, другой термин – калорийность.

Сравнительная таблица теплотворности некоторых видов топлива

Вид топлива	Ед. изм.	Удельная теплота сгорания	Эквивалент
кКал	кВт	МДж	Природный газ, м3	Диз. топливо, л	Мазут, л
Электроэнергия	1 кВт/ч	864	1,0	3,62	0,108	0,084	0,089
Дизельное топливо (солярка)	1 л	10300	11,9	43,12	1,288	—	1,062
Мазут	1 л	9700	11,2	40,61	1,213	0,942	—
Керосин	1 л	10400	12,0	43,50	1,300	1,010	1,072
Нефть	1 л	10500	12,2	44,00	1,313	1,019	1,082
Бензин	1 л	10500	12,2	44,00	1,313	1,019	1,082
Газ природный	1 м 3	8000	9,3	33,50	—	0,777	0,825
Газ сжиженный	1 кг	10800	12,5	45,20	1,350	1,049	1,113
Водород	1 м 3	28700	33,2	120,00	3,588	2,786	2,959
Уголь каменный	1 кг	6450	7,5	27,00	0,806	0,626	0,665
Уголь бурый	1 кг	3100	3,6	12,98	0,388	0,301	0,320
Уголь-антрацит	1 кг	6700	7,8	28,05	0,838	0,650	0,691
Уголь древесный	1 кг	6510	7,5	27,26	0,814	0,632	0,671
Торф	1 кг	2900	3,6	12,10	0,363	0,282	0,299
Пеллета древесная	1 кг	4100	4,7	17,17	0,513	0,398	0,423
Щепа	1 кг	2610	3,0	10,93	0,326	0,253	0,269
Высушенная древесина	1 кг	3400	3,9	14,24	0,425	0,330	0,351

Из таблицы видно, что топить углём выгоднее, чем дровами. Но сжигание угля труднее организовать. Уголь для бытовых целей продаётся в мелкораздробленном виде, а то и в виде пыли. В топке он лежит плотной кучкой. Доступ воздуха к частицам угля чрезвычайно затруднён. Поэтому пылеобразный уголь плохо горит, и тепла он выделяет меньше, чем смог бы при нормальной кусковатости.

ФОТО: st49.stpulscen.ruУголь средней кусковатости

Различные горючие отходы сельскохозяйственного производства и деревообрабатывающей промышленности прессуются и в виде цилиндров, похожих на поленья, прекрасно горят в топке печи. Называются они пеллеты.

ФОТО: images.ru.prom.stУгольные пеллеты

Накиданные навалом в топку дрова хорошо большой поверхностью контактируют с воздухом, поэтому и горят хорошо. Пеллеты и угольные брикеты в топке печи свалены почти так же, как дрова, воздуха для их горения достаточно, а теплотворная способность у них выше, чем у дров. Поэтому и тепла они дают больше.

ФОТО: static.mk.ruГорение дров в печи

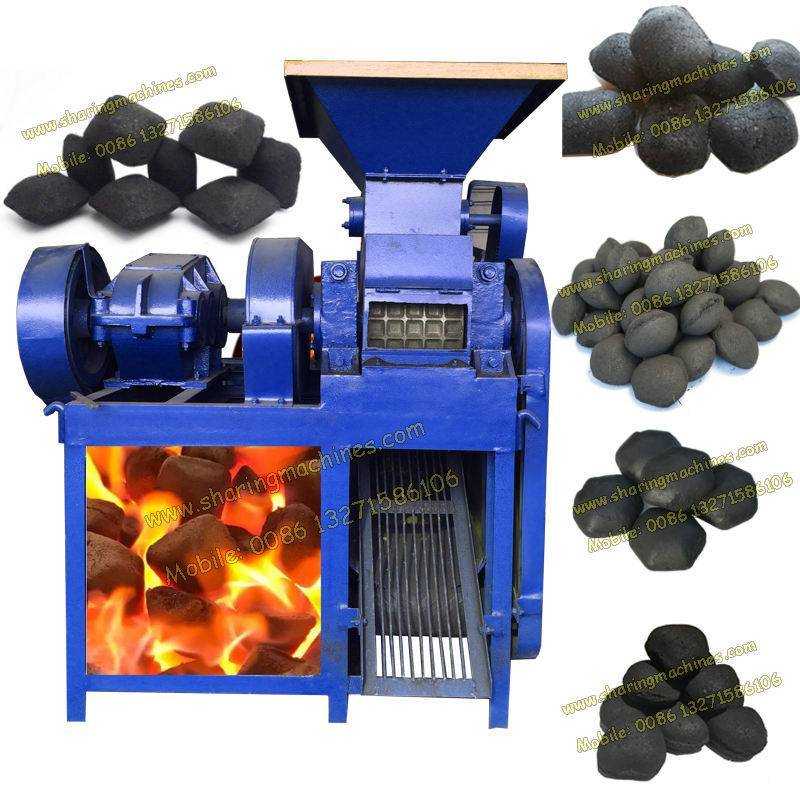

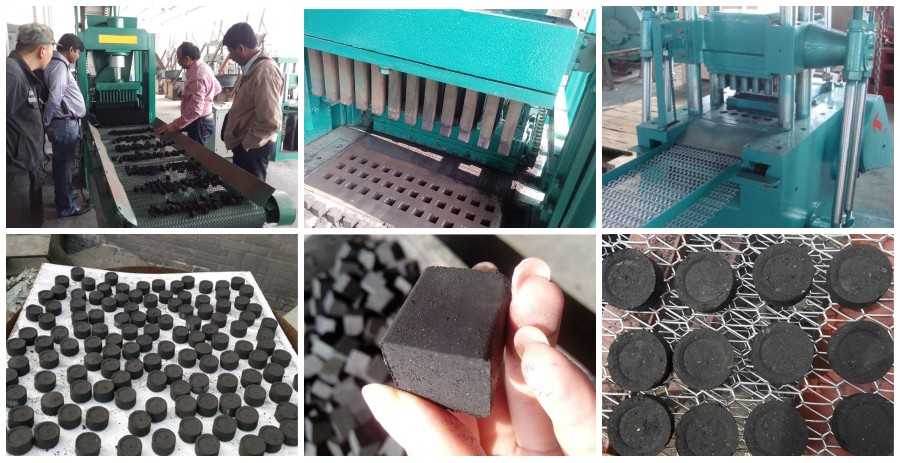

Угольные брикеты являются продуктом прессования угольной пыли, но, в отличие от пыли, они прекрасно горят в топке. И всё потому, что за счёт своей формы, напоминающей поленья, они обдуваются воздухом, т. е., кислородом.

ФОТО: avatars.mds.yandex.netУгольные брикеты в продаже

Какой уголь лучше использовать для отопления?

В составе этого вида топлива множество элементов, которые влияют на энергетические свойства. Самым чистым и ценным считается топливо, содержащее максимальное количество углерода. Чем ниже процент этого вещества, тем ниже теплота сгорания и выше число примесей и влажности. При выборе угля учитывают следующие характеристики:

• Теплота сгорания. Показатель отражает, какой объем тепла выдаст определенный объем горючего за единицу времени. Измеряется в МДж/кг или Ккал/кг, в этом случае называется калорийностью.
• Зольность. Измеряется в процентах, показывает количество негорючих примесей. Чем ниже этот показатель, тем больше тепла от топлива. У высокосортных марок ее уровень находится в пределах 25%, у низкосортных углей — превышает 40%. Чем выше зольность, тем чаще придется убирать шлак и золу.
• Влажность. Если поверхностная влага легко устраняется просушиванием и проветриванием, то внутренняя испаряется только при горении. Чем выше показатель внутренней влажности, тем больше тепловой энергии потребуется на ее высушивание и меньше пойдет на обогрев.

Маркировка

Первая буква показывает сорт, вторая — величину фракции. Всего существует 17 марок. Основные сорта твердого топлива маркируются: антрациты — «А», длиннопламенный — «Д», слабоспекающийся — «СС».

Уголь классифицируется по размеру кусков:

Маркировка	Название	Фракция, мм
П	Плита	Более 100
К	Крупный	50—100
О	Орех	25—50
М	Мелкий	13—25
С	Семечка	6—13
Ш	Штыб	до 6
Р	Рядовой	0—300 карьерный 0—200 шахтный

Например, топливо маркировано АШ — антрацит штыб, ДС и ДПК — длиннопламенный «семечка» и плитный с кусками 50—100 мм.

Виды угля и его характеристики: каменный, бурый, антрацит, брикетированный прессованный

Как топливо используются три вида: бурый, каменный и антрацит. Первый дает меньше всего тепла, по этой причине его не используется в быту.

Каменный уголь выделяет большое количество тепла (до 7000 Ккал/кг), имеет влажность до 15%, дает немного золы (до 16%), поэтому чаще других используется для топки котлов.

Фото 2. Каменный уголь в руках. Представляет из себя небольшие камешки черного цвета.

В свою очередь делится на подвиды:

• Длиннопламенные — получили название за способность гореть с длинным пламенем как древесина. Марка ДПК подходит для большинства котлов, ДО, ДС — для автоматизированных.
• Слабоспекающиеся — горят без дыма и пламени, расходуется экономно за счет большой продолжительности горения. Используются реже из-за более низкого КПД и сложности розжига.
• Тощие — недорогие сорта относятся к короткопламенным, чаще применяются в промышленности в чугунных печах. Тощие угли трудно разжечь, они дают до 45% золы, но много тепла, поэтому в быту их применяют в котлах с хорошей тягой.

Антрациты имеют самые высокие качественные показатели среди всех углей для домашних котлов: теплотворность до 8200 Ккал/кг, влажность 1—3%, зольность до 9%. Почти не выделяют летучих веществ (до 9%), горят коротким ровным пламенем, с минимальным образованием дыма и зольных остатков. За счет высших показателей продолжительности горения считаются самыми экономичными видами углей. Подходят для специализированных котлов с объемной топкой, рассчитанной на высокие температуры и хорошей тягой.

Угольные брикеты — бюджетный вид топлива. Изготавливаются из отходов угледобывающей промышленности: мелких угольных фракций, крошки и пыли методом прессования с добавлением связующих компонентов. К преимуществам относят: невысокую зольность и влажность, хорошие теплотворные свойства при условии, что брикеты получены из высокосортного угля. Прессованное топливо хорошо разгорается при помощи дров, долго горит (в среднем 6—8 ч.), дает мало дыма, сажи и шлаков.

Фото 3. Прессованный уголь в продолговатых брикетах. Подобным топливом хорошо топить котлы.

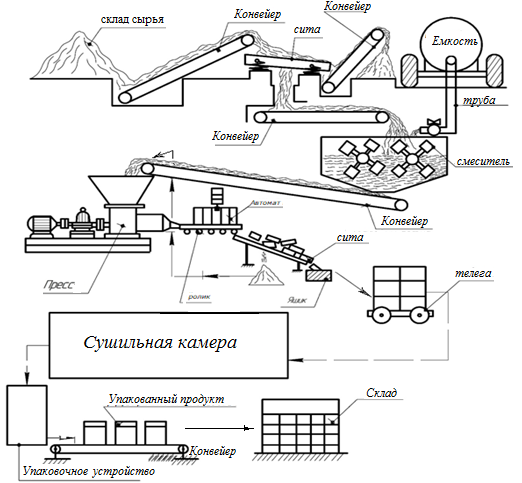

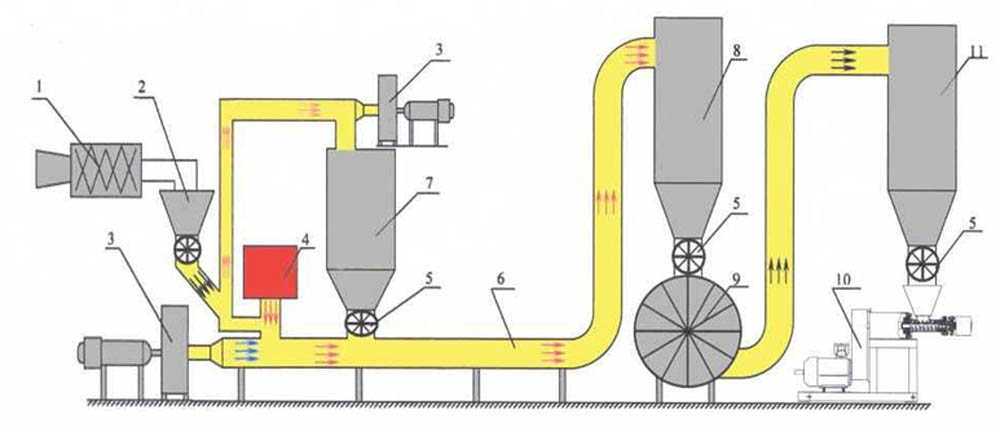

Технология производства топливных брикетов из опилок

Производить из опилок топливные брикеты достаточно просто. Технология следующая:

Сырье, представляющее собой размельченный материал из опилок, шелухи семян, щепок, измельченного сена и соломы, угольной пыли. Фракция материала не должна превышать 25х25х2 мм.
Измельченное сырье сушится в сушильной камере до 10% влажности.
В зависимости от оборудования и типа производства сырье смешивается с связующим веществом крахмалом (2%-3% от общей массы), увлажняется до 40% и перемешивается.
Пресс формирует брикеты заданной формы фильерой (сквозной пресс-формой). Чем больше сжатие пресса, тем лучше качество брикетов. Например, брикет с полностью 650-750 кг/м3 имеет калорийность 12-14 МДж/кг, при плотности 1200-1300 кг/м3 — 25-31 МДж/кг. При прессовании создается давление, в котором повышается температура и сырье досушивается до 4%

Важно, чтобы температура прессования не превышала +120Co.
Заготовка чаще всего обламывается под собственным весом на приблизительно равные части.
Упаковка в термоусадочную пленку – обаятельна, чтобы брикеты сохранили сухость на уровне 4% влажности.

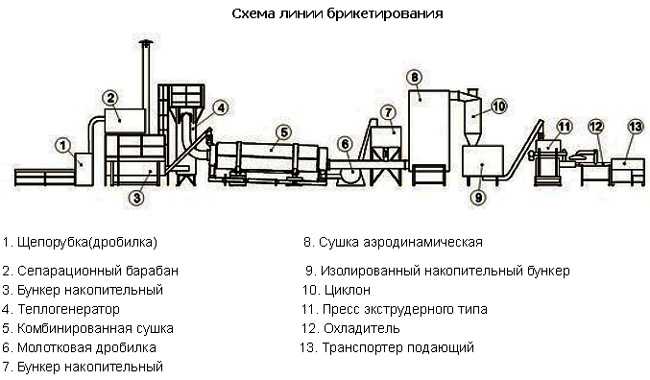

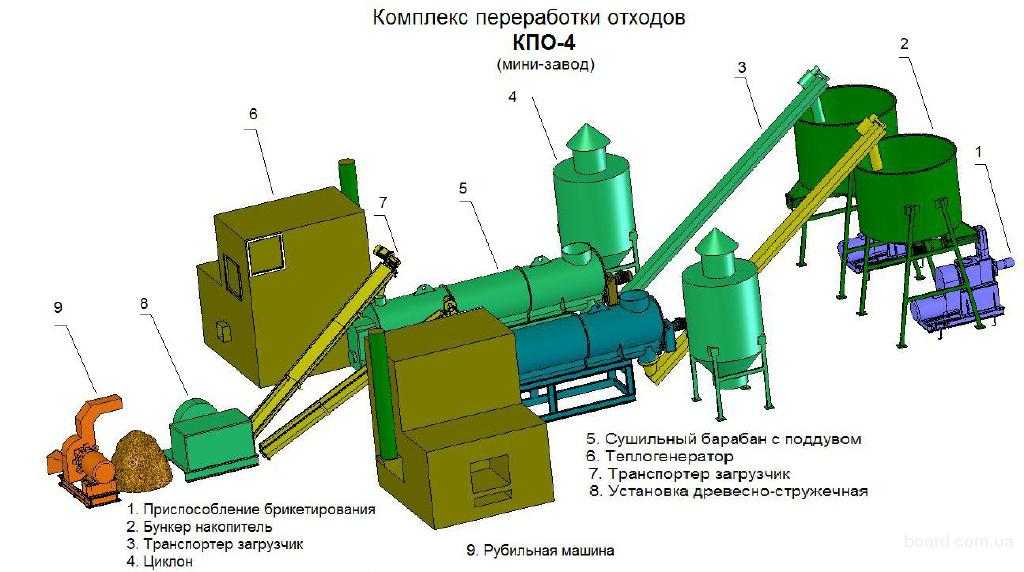

Цикл производства брикетов с помощью производственной линии полностью замкнутый. Если вы планируете изготавливать брикеты своими руками, то действовать необходимо по аналогии, используя подходящие инструменты и приспособления.

Рентабельность проекта оценивается высоко. При ежемесячной производительности уровнем выше среднего (около 10 тонн готовой продукции) с учетом расходов на сбыт продукции, чистая прибыль достигает до 350$. Таким образом, вложенные в бизнес средства отобьются уже до полугода. При должном усердии и верно выбранной стратегии можно ожидать высокой доходности мини-предприятия по производству брикетов из опилок.

Как сделать биотопливо самому

Примечательно, что можно сделать биотопливо для камина своими руками непосредственно в домашних условиях. Для этого потребуется:

• 96% этанол, продающийся в аптеках. К сожалению, биоэтанол для камина своими руками сделать у вас не получиться.
• Бензин высокой очистки, для окрашивания пламени, который применяется для заправки зажигалок. Желательно, чтобы запах у бензина полностью отсутствовал, и по цвету он был полностью прозрачным.

Смешивать ингредиенты необходимо в следующей пропорции: на 1 литр этанола, примерно 50-100 мл бензина. Затем получившийся состав необходимо как следует перемешать, и залить в камин. Изготавливать топливо для биокамина своими руками желательно непосредственно перед использованием, поскольку от длительного хранения вещества могут расслоиться.

Бездымное топливо для каминов, можно применять в помещениях, где нет специального дымохода или вентиляции, то есть практически в любых квартирах, домах, офисах, на дачах. При этом вы сможете насладиться настоящим огнем прямо в своем доме, ведь это горючее подходит практически для всех видов интерьерных каминов.

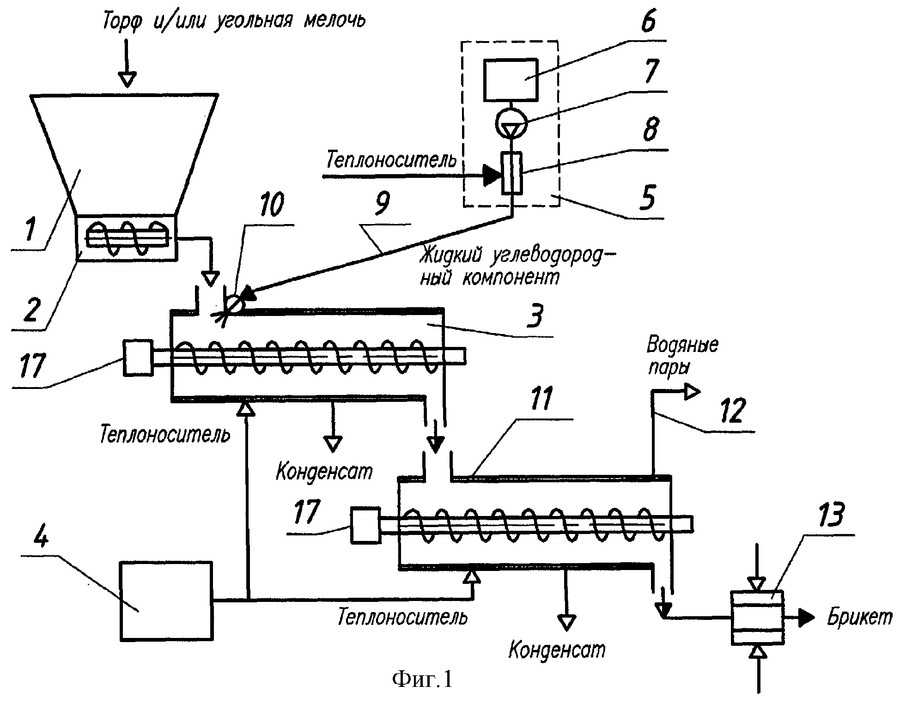

О технологии брикетирования угля в домашних условиях

Домовладельцы, обогревающие свои жилища котлами и печами на твердом топливе, хорошо знают, насколько сложно и неудобно сжигать мелкие фракции угля, а тем более угольную пыль. Часть такого топлива ссыпается в зольный отсек и попадает в отход, другая перекрывает поток воздуха из колосниковой решетки и оттого плохо горит.

Решение проблемы — спрессовать эту мелочевку в брикеты, дающие хорошее горение и выделяющие много тепла. Промышленное брикетирование угля применяется достаточно давно, но технологию прессования можно реализовать и в домашних условиях. Как это сделать – изучаем в данном материале.

Классификация брикетов

По форме и технологии изготовления бруски подразделяются на несколько видов.

По форме

Самые распространенные виды топливных брикетов, отличающиеся между собой по форме:

1. пини-кей
2. руф
3. нестро

Материал топлива один и тот же. Изделия имеют одинаковую теплотворность, но разную плотность.

Бруски пини-кей могут быть квадратные или шестигранные. Отверстие вдоль центральной части создает вентиляцию, что способствует горению. Плотность евродров наиболее высокая, равна 1,08-1,40 г/см3.

Брикеты руф изготавливаются в виде небольших кирпичиков. Они имеют низкую плотность – от 0,75 до 0,8 г/см3.

Евродрова нестро по форме напоминают цилиндры. Их плотность средняя — от 1 до 1,15 г/см3.

По материалу

Для изготовления топлива используют древесные опилки, шелуху семечек, гречки и риса, тырсу, торф.

От материала брикетного сырья зависит:

1. зольность
2. степень сгорания
3. наличие сажи
4. калорийность

У брусков из семечек самая высокая теплотворность. Наличие масла в их составе способствует горению, что является показателем высокой энергетической ценности. Однако масло становится причиной скопления сажи в дымоходе.

• Менее калорийны древесные брикеты из спрессованных опилок.
• Соломенные бруски довольно востребованы, их калорийность немного ниже, а зольность выше.
• Евродрова из тырсы обладают отличной теплоотдачей, при этом их зольность высокая.
• У брикетов из спрессованной шелухи риса, наоборот, зольность большая, а теплотворность низкая.

Активность

Активность топлива – параметр условный. Она характеризует способность топлива вспыхивать и сгорать самого по себе.

Предельно активным считается топливо, вспыхивающее от искры, причем зона горения сразу распространяется по всей его поверхности. Высокоактивное топливо требует поджога небольшим количеством еще более активного или с помощью фитиля, но затем на открытом воздухе быстро и по всей поверхности разгорается. Средне активное требует розжига более активным топливом и без дополнительных мер (пошуровать, поворошить) или наддува на открытом воздухе полностью не сгорает. Горение низкоактивного топлива может проходить только в специальных устройствах после розжига.

Активность топлива мало зависит от его теплотворной способности, но гораздо более – от агрегатного состояния, температуры кипения (для жидкого топлива) и степени измельчения (дисперсности) для твердого. К примеру, бензин и этиловый спирт при комнатной температуре предельно активны. В солярке при комнатной температуре факел гаснет, но, распыленная форсункой, она при 90 градусах сама вспыхивает на открытом воздухе. Древесина в виде дров средне активна, в виде сухой стружки – высокоактивна, а в виде опилок – очень слабо активна.

Топливные брикеты для камина

Топливные брикеты – вид твердого топлива, альтернатива обычным дровам или углю.

За счет правильной формы и одинакового размера их также называют евродрова. Их можно использовать в каминах, печах, твердотопливных котлах и других отопительных приборах, работающих на твердом топливе.

Брикеты делают из отходов деревообрабатывающей и пищевой промышленности – древесных опилок, шелухи риса, гречки или семечки. Также используют доступные и недорогие материалы, представляющие энергетическую ценность: солому, торф или тырсу (травянистое растение).

В составе брикетов отсутствует клей или другие связующие элементы. Прочность и форму брикет набирает за счет сильного прессования и максимальной сушки. Потому их сжигание не вредит здоровью человека.

Качественный брикет изготовлен из опилок и щепы, он – плотный и разламывается с большим усилием. В упаковке не должно быть большого количества сыпучих опилок.

Они бывают разного типа:

1. «Кирпичики» выпускают прямоугольной формы (60 × 90 × 150 мм). Они имеют оптимальное соотношение цены и качества. Материал удобен в складировании, имеет большую плотность. При горении практически не выделяет дыма и запаха гари, а также не засоряет дымоход.

   При выборе старайтесь избегать материалов белого цвета с мелкозернистой структурой. Скорее всего, их изготовили из отходов производства фанеры и МДФ-плит – березовой и сосновой пыли. Эта пыль получается от шлифовки, и в сырье для брикетов попадает не только древесина, но и разные смолы и клей, вредные и для печи, и для ее владельца.

«Квадратные с отверстием» брикеты характеризуются большой плотностью и имеют форму неправильного многогранника с характерной темной коркой от обжига и отверстием по центру. Размеры – 60 × 200-300 мм.

Они имеют втрое большую площадь поверхности, поэтому очень интенсивно и красиво горят. В основном их используют для каминов и мангалов, то есть там, где эстетическое удовольствие от созерцания огня важнее, чем стоимость тепла и продолжительность горения.

Все без исключения топливные брикеты, сделанные из чистых древесных опилок, имеют очень низкую зольность (до 1 %, со 100 кг топлива получается максимум 1 кг золы), не искрят, не дымят. За счет значительной плотности и малой влажности (до 8 %) достигается высокий коэффициент полезного действия при горении.

https://youtube.com/watch?v=9S43Qtsfx-A

Преимущества топливных брикетов:

• Идеально подходит в качестве топлива для каминов, печей, твердотопливных котлов;
• Доступность в продаже. Брикеты можно приобрести в супермаркетах, магазинах, интернете и т. п.;
• Брикеты упаковывают в удобную упаковку, которая ничего не загрязняет во время транспортировки, а также их удобно хранить;
• Теоретически брикеты должны иметь влажность меньше чем 10%;
• Хорошие брикеты имеют высокую энергетическую ценность, которая генерирует большое количество тепла в течение длительного времени;
• Брикет сгорает до конца, не оставляя много золы;
• Хорошие брикеты не загрязняют дымоход и не вызывают коррозию;
• Есть экологическим и возобновляемым источником энергии;
• Хороший брикет не рассыпается и не превращается в кучу опилок;
• Зола после сжигания брикета, это достаточно хорошее естественное удобрение;
• При сгорании брикетов не загрязняется стекло;
• Не засоряет экологию;
• Брикеты можно положить в камин и определенный период не докладывать.

Недостатки древесных брикетов:

• Брикеты надо покупать только хорошего качества, потому что не каждый продукт из прессуемой стружки имеет право называться «топливным брикетом»;
• Нельзя покупать брикеты из опилок МДФ, фанеры, плит или из другого мусора. Сжигание таких псевдобрикетов приведет к засорению камина и дымового канала;
• При сжигании дров, мы сжигаем кору, которая имеет смолу. Это загрязняет стекло и камин;
• Древесина должна полежать как минимум 1,5 года, чтоб получить естественную сушку;
• Также не рекомендуется использовать брикеты из сосновых пород деревьев, поскольку там есть остатки смолы;
• Вы можете купить брикеты с высокой влажностью;
• Брикеты не дают красивого огня, но дают высокую температуру;
• Топить брикетами надо учиться, поскольку горение существенно отличается от горения дров.

Теплоаккумуляторы

эффективны лишь при подключении к теплоаккумулятору

• чистить;
• загружать;
• растапливать.

Из-за высокой стоимости ТА и затрат на его монтаж даже самый дешевый котел обойдется в несколько раз дороже среднего по стоимости автоматического котла.

Для дома площадью 100 м2 оптимальная емкость теплоаккумулятора составляет 10 м3.

Снижение емкости ТА приводит к сокращению времени обогрева, поэтому нежелательно сокращать его объем более чем в 3 раза.

К примеру, ТА емкостью 3 м3 может обогревать хорошо утепленный дом площадью 100 м2 в течение 20–25 часов даже при сильных морозах. То есть котел придется топить раз в сутки.

Если емкости одного ТА недостаточно, то устанавливают несколько теплоаккумуляторов, используя различные схемы их подключения, время обогрева дома от этого не меняется.

Вот примерная стоимость и краткое описание теплоаккумуляторов, а также котлов различных типов для работы с ними:

Теплоаккумуляторы
Модель	Объем м3	Высота и диаметр в см	Описание и характеристики	Цена тысяч рублей	Сайт
ТР 4500	3,5	230/160	Бак изготовлен из нержавеющей пищевой стали марки 08Х18Н10, толщина стенок 3-5 мм, максимальное давление 9 бар, снаружи утеплен минеральной ватой или пенопластом (по согласованию с заказчиком). Возможна установка теплообменников.	597	профбак.рф
Alfa 1000 л	1	210/99	Теплоаккумулятор со встроенным теплообменником. Корпус изготовлен из углеродистой стали, теплообменник из нержавеющей стали. Корпус снаружи покрыт полиуретановым утеплителем, защитный слой из пластика.	216	krasnodar.sol-batery.ru
PSRR 5000	5	285/180	Стальной бак с теплообменником. Утепление необходимо приобретать отдельно. Максимальное давление в баке 3 бар, в теплообменниках 10 бар.	445	klimatabogi.ru
Galmet Buffor 1500	1,5	270/110 с утеплением, 270/90 без утепления	Стальной бак с теплообменником. Утепление необходимо приобретать отдельно. Максимальное давление в баке 3 бар, в теплообменниках 10 бар.	99	миртепла43.рф
Heatleader MB 10000 A N	10	415/220	Бак из нержавеющей или углеродистой стали, с утеплителем толщиной 10 см и теплообменникам из нержавеющей стали. На корпусе бака установлен индикатор температуры.	1600	bigboilers.ru
Отопительные котлы
Модель	Мощность кВт	Тип котла	Описание и характеристики	Цена тысяч рублей	Сайт
Дон КС-Т-11	11	Классический	Недорогой котел для любых видов твердого топлива, КПД 82%.	12,5	mir-kotlov.com
Т-30	30	Классический	Классический напольный котел для любых видов твердого топлива, КПД 82%.	65,9
VIKING K-WRM 18R	18	Классический	Классический твердотопливый котел с системой дожига газов, увеличивающей КПД.	128	teplo-as.ru
Суворов 20к	23	Классический	Классический твердотопливый котел с системой дожига газов, увеличивающей КПД и время горения.	59	pechi-troyka.ru
VELES 8ЭВТ	8	Классический	Классический твердотопливный котел с системой дожига газов.	24	veleskotel.ru
Буржуй-К Модерн 12	12	Пиролизный	Пиролизный (газогенераторный) котел с автоматическим управлением. КПД 82-92%. Топка из стали без футеровки.	63	teplina-nsk.ru
БТС Стандарт 15	15	Пиролизный	Пиролизный (газогенераторный) котел с автоматическим управлением. КПД 86-92%. Топка из керамики.	128	oasistepla.ru
Vitoligno 100 s	25	Пиролизный	Пиролизный (газогенераторный) котел с автоматическим управлением. КПД 86-92%. Топка футерована огнеупорным кирпичом.	168	kotlydlyadoma.ru
Тайга 15 кВт	15	Верхнего горения	Котел верхнего горения с автоматической регулировкой режима. Изготовлен из стали 09г2с толщиной 6 мм. Колосники охлаждаются водой и не прогорают гораздо дольше, чем на котлах других моделей.	88
STROPUVA MINI S8	8	Верхнего горения	Котел верхнего горения с автоматической регулировкой режима. Изготовлен под надзором фирмы Stropuva.	60
Флэймап	20	Верхнего горения	Котел верхнего горения с автоматической регулировкой режима. Изготовлен на основе конструкции оригинальных котлов Stropuva.	50	http://flameup.ru/

Оборудование для производства топливных брикетов

Из крупного оборудования в «топливном» деле не обойтись без:

• измельчитель сырья;
• сушильной камеры;
• специального пресса.

Отметим, что прессы для производства топливных брикетов существуют 4-х видов:

1. Гидравлический.
2. Шнековый экструдер.
3. Ударно-механический.
4. Пресс-гранулятор.

Различают их стоимость и принцип работы, объединяют – требования к сырью (влажность 4-10%) и равномерное измельчение (фракции меньше 25х25х2 мм).

Каждый пресс обладает своим преимуществом и недостатками для домашнего бизнеса:

Гидравлический пресс для производства брикетов в домашних условиях представляет собой установку, состоящую из двух частей: 1 пресс-форма; 2 гидроцилиндр.

Принцип действия похож на работу домкрата. В пресс-форму насыпается сырье из опилок, а гидроцилиндр давит поршнем на опилки в пресс-форме. Таким образом, формируется плотный брикет.

Плюсы гидравлического пресса:

• самая доступная цена;
• простое и надежное устройство, которое практически не имеет узлов повышенного износа.

Минусы:

• низкая производительность.
• требует подготовки сырья с добавлением связующего вещества .

Например в качестве связующего вещества для топливных брикетов, можно добавить крахмал: 2%-3% от общей массы. Для действия связующего, естественно, нужно увлажнить смесь до 40%.)

Шнековый пресс-экструдер для домашнего производства по принципу действия похож на мясорубку. Этот тип прессов детально описан в статье о производстве топливных пеллет. По шнеку подается сырье, которое на выходе через фильеру сжимается и под высоким давлением уплотняется. Весь процесс происходит под горячим прессованием. Фильера должна быть заранее прогрета, иначе устройство заклинит. Под высокой температурой и давлением из древесных опилок выделяется гидролизный лигнин. Это горючее вещество, которое еще играет роль связующего в процессе формирования брикетов.

Плюсы шнекового экструдера:

• самая высокая производительность (вес процесс выполняется непрерывно экструзивно);
• в процессе прессования выделяется лигин, который положительно влияет на формировку и качество брекетов.

Минусы:

• пресс требует длительную подготовку к работе (требуется прогреть фильеру и первые брикеты выбраковываются);
• быстро изнашиваются узлы повышенного трения – шнек и фильера;
• из-за высоких рабочих температур (выше 120Co) требуемых для нормального прессования сырья происходят необратимые процессы, при которых снижается качество продукта (калорийность брикетов – ниже).

Пресс ударно механический для производства топливного брикета по принципу действия похож на перфоратор. Кривошипно-шатунный механизмы (коленвал, шатун и поршень) передает с заданной частотой (около 20 раз за секунду) толчки поршню. С помощью ударов поршня продавливаются через фильеру предварительно загруженные в камеру опилки.

Плюсы:

• брикеты можно делать не только из опилок, но и из других материалов: шлифовальной и угольной пыли, торфа, соломы, отходов МФД;
• позволяет производить брикеты различного назначения – для частного рынка и для промышленных нужд;
• простота механизма и способность работать длительное время без участия человека – главные преимущества ударно-механического пресса;
• у агрегата хорошая производительность;
• значение коэффициента использования оборудования составляет 0,9.

Минусы:

• самая высокая цена;
• быстрый износ узлов трения кривошипа (на них действует сразу 2 силы: ударная сила и трение).

Пресс-гранулятор – это тот же самый гранулятор комбикорма, в который засыпают вместо зерна опилки.

Плюсы: хорошие соотношение цена/производительность.

Минусы:

• можно производить только брикеты мелкой фракции;
• требуется более мелкое измельчение сырья;
• требует подготовки сырья с добавлением связующего вещества для плотного брикетирования (крахмал 2%-3%).

В комплектации линии вместе с прессом часто находятся разнообразные приспособления, позволяющие усовершенствовать конечную продукцию:

• миксеры для смешивания примесей (к примеру, лигнина);
• насадки для нарезки определенных форм брикетов;
• увлажнители для пересушенного сырья.

Некоторое оборудование и даже некоторые пресса можно изготовить своими руками.
