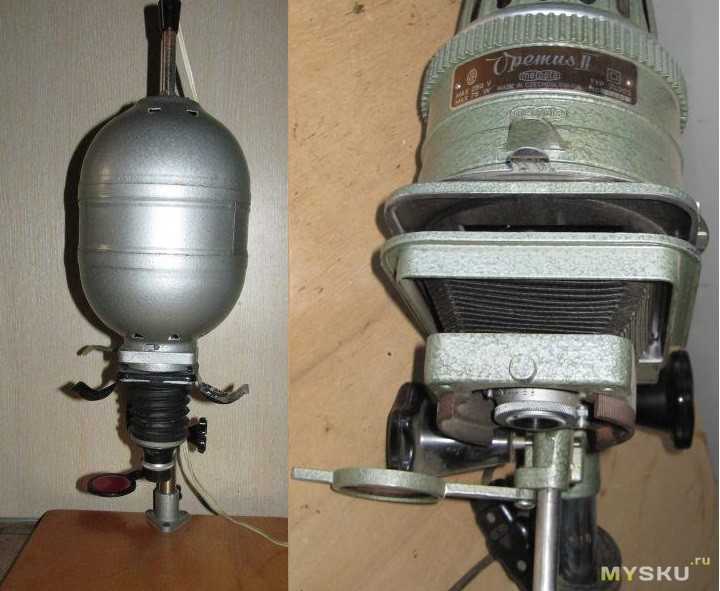

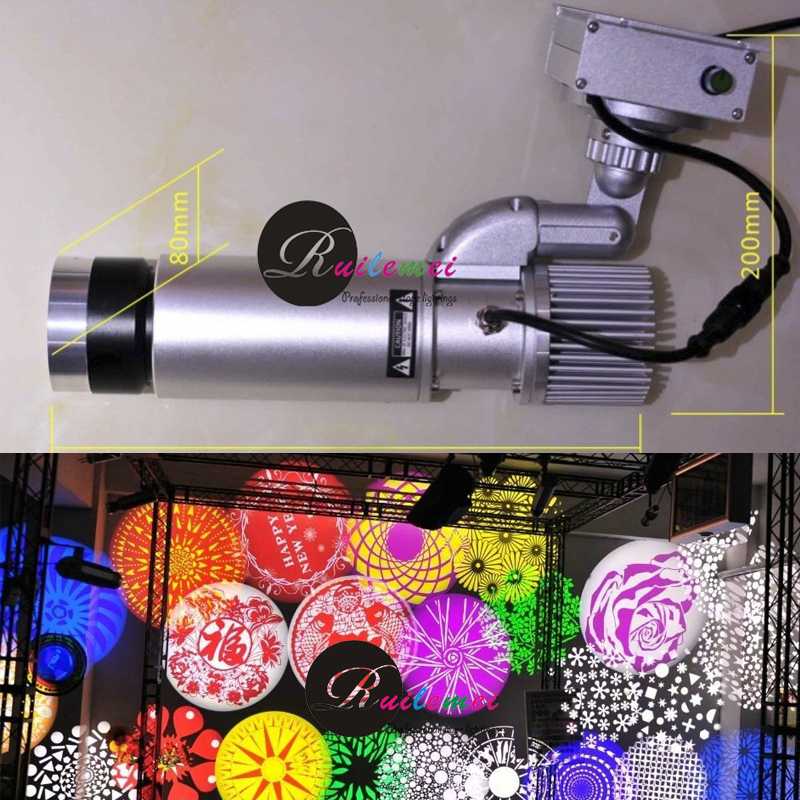

Что можно сделать из старого фотоувеличителя? проектор масок гобо

Правила заточки на точильном станке

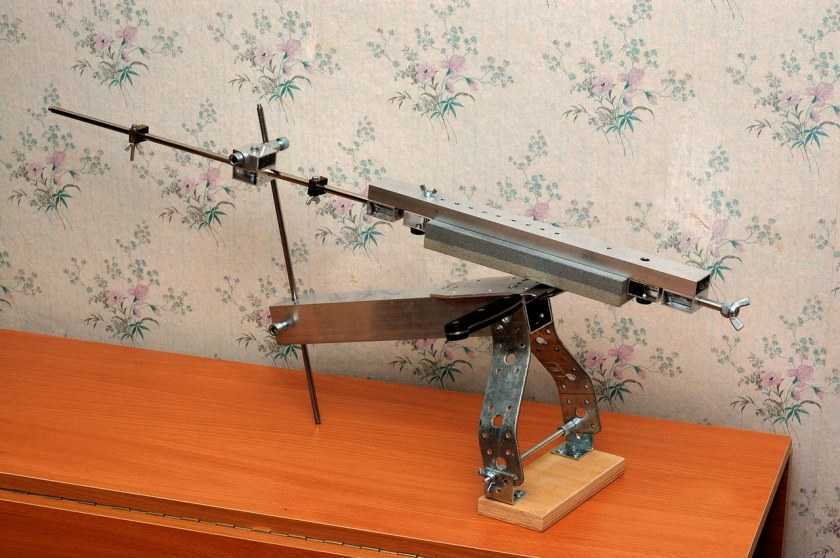

С помощью этого устройства заточка ножей своими руками не представляет особой сложности. Нужно всего лишь соблюсти несколько правил.

Лезвие необходимо разместить на подручнике острием к себе и зафиксировать его прижимной планкой.
Установив в точильную каретку деревянный брусок, отрегулировать угол заточки, необходимый для этого лезвия.
После регулировки угла затачивания нужно оценить степень затупления лезвия. Если лезвие сильно затуплено, имеет волны, надрывы, сколы, то вместо деревянного шаблона устанавливается самый грубый, крупнозернистый брусок.
Опустив брусок на лезвие, заточник делает 5-6 маятниковых движений слева направо и назад, после чего оценивает состояние лезвия. При необходимости процедуру повторяют.
После того, как все грубые неровности убраны, брусок заменяют на более мелкий. Проводят аналогичные движения (как правило, их количество меньше).
Снова проводят осмотр лезвия, при этом лезвие можно снять со станка для проведения пробных резов.

При неудовлетворительном результате можно посоветовать следующее: на имеющийся отрезок трубы квадратного сечения наклеить полоски наждачной шкурки на тканевой основе. Наклеивать необходимо шкурку разной зернистости: на одну сторону – грубую, на вторую – мельче, на третью – самую мелкую. На четвертую лучше наклеить полоску замши, на которую перед работой нанести пасту ГОИ. Делая несколько движений каждой стороной, а затем, меняя их, можно добиться идеальной заточки лезвия.

В заключение можно сказать, что затраты времени и материалов, потраченные на создание подобного станка, впоследствии с лихвой окупятся, благодаря тому, что заточка инструмента будет проводиться быстро и качественно.

Лучшие ручные модели

RUIXIN PRO RX-008

Недорогой китайский станок с поворотным механизмом. Нож крепится вертикально, а его обработка ведётся камнем на штоке сбоку. В комплекте есть точильные бруски с четырьмя градациями зернистости от 120 до 1500. Конструкция очень лёгкая, а сам прибор крепится струбциной к любой горизонтальной столешнице.

Складишок 0-9024

Ручной станок российского производства. Устанавливается непосредственно на стол на изогнутой регулируемой раме. Держатель для ножа классический, горизонтальный, позволяет производить заточку лезвия на угол 15 до 28 градусов. В комплекте алмазные бруски Веневского завода абразивных изделий. В приспособление получится установить нож с толщиной обуха до 7 мм. Благодаря малой скорости при ручной обработки этот вид заточки является самым безопасным для ножа.

GANZO Touch Pro Steel

Станок от Ganzo выполнен из нержавеющей стали. Регулировка простая и удобная, в комплекте есть четыре бруска для разных степеней заточки и доводки. Имеются отверстия под стационарное крепление ножа к поверхности, так как без фиксации конструкция будет скользить и смещаться. Устройство подходит для ножниц и серрейторных лезвий, поэтому весь ассортимент домашнего режущего инструмента будет остро заточен.

Профили заточки

Профиль лезвия ножа увязан со свойствами материала и структурой клинка, а также со свойствами материалов, для обработки которых инструмент предназначен. Заточка на простой тупой клин (поз. 1 на рис.) дает стойкое, но грубое лезвие: сопротивление резанию велико, а достаточно вязкие материалы нож рвет. Острый клин (поз. 2) быстро тупится или выкрашивается, на вязких и/или волокнистых материалах сопротивление резанию может быть и больше, чем тупым клином из-за трения отрезаемого о клинок.

Профили заточки лезвия ножа

Идеальным во всех отношениях является оживальный (плавно сбегающий) профиль, поз. 3. Специалисты до сих пор спорят, какая его образующая лучше – эвольвента, гипербола или экспонента. Но бесспорно одно – сделать оживальное лезвие в производственных условиях сложно и дорого, а направить его самостоятельно невозможно. Поэтому ножи с оживальной заточкой используются только в спецоборудовании, напр. микротомах – биологических приборах для получения тончайших срезов тканей.

Для одноразовых клинков, напр. лезвий безопасных бритв, используется граненая заточка, поз. 4, т.е. оживальная образующая, как говорят математики, аппроксимируется отрезками прямых. Количество граней заточки указывается в сертификате или на сайте производителя. Для толстой грубой щетины лучше подойдет 3-4-гранная; для нежных волос не на лице – 8-гранная. Универсальной считается 6-гранная.

Угол α

Угол заточки дается всегда в половинном значении α, т.к. многие инструменты и, напр., штык-ножи, затачиваются на одну сторону. Для ножей различного назначения угол α выдерживается в след. пределах:

10-15 градусов – медицинские скальпели, опасные бритвы, ножи для художественной резьбы.
15-20 градусов – кондитерские (для тортов) и овощные ножи.
20-25 градусов – ножи хлебные и филейные.
25-30 градусов – охотничьи, походные, ножи выживания.
30-35 градусов – бытовые ножи общего назначения.
35-40 градусов – столярный инструмент, сапожные ножи, топоры.

Полуторная

Заточка ножей, кроме специальных, делается почти исключительно полуторного профиля, слева на рис. Полуторная заточка названа так потому, что пологая грань лезвия (спуск) формируется в процессе изготовления клинка и заточке не подлежит. Фактически, направка ножа с полуторной заточкой не сложнее заточки на простой клин. Полуторная заточка оптимальна для ножа, которым работают с самыми разными материалами, и сделать точилку для ножей с полуторной заточкой гораздо проще, чем на заточку граненую.

Заточка лезвия бытового или походного ножа

В центре и справа на рис. показаны стадии заточки лезвия и номера используемых на них абразивов. Номер абразива соответствует количеству его зерен на 1 кв. мм поверхности. Стадия доводки имеет некоторые особенности:

Охотничьи и походные ножи не доводятся. Так ими легче резать твердое (напр., кости) с протяжкой (с подпиливанием). Кроме того, если случайно порезаться, то слегка рваная рана быстрее перестает кровоточить, легче заживает и опасность проникновения инфекции в нее меньше.
Лезвия опасных бритв, ножей сапожных и для художественной резьбы после абразива доводятся до зеркальной гладкости на кожаном оселке с пастой ГОИ.
Направку и доводку лезвий кухонных ножей можно свести в одну операцию с абразивом №№ 800-1100.

Изготовление точила с двигателем от стиральной машины

Для изготовления подобного станка потребуется иметь под рукой такие элементы, как:

двигатель от стиральной машины;
лист металла;
электродрель со сверлом по металлу, что имеет диаметр 7 миллиметров;
болгарка;
керн полуавтоматического типа;
металлическая щетка;
швеллер с шириной 270 мм;
напильник;
бокорезы;
уголок из металла с шириной полки 63 мм;
диск штампованного типа от легковой машины;
аппарат для сварки с электродами;
паяльный аппарат;
алмазная чашка;
труба из металла с диаметром 9 см;
штангенциркуль;
шток амортизатора;
2 болта М12 и 4 болта М6;
шпилька типа М16;
листогибочный станок;
защитный инвентарь.

Теперь перейдем непосредственно к процессу сборки.

Сборка

Для начала требуется создать основание, куда будет монтироваться двигатель. От швеллера с шириной 27 см следует отмерить 20 см рулеткой и провести прямую линию. Теперь при помощи болгарки с диском отрезного типа производим отпиливание швеллера по разметке. А также для крепления необходимо сделать пару небольших кусков по 13 см из металлического уголка с шириной полок 6,3 см. Делаем это при помощи болгарки.

Теперь измеряем пространство между шпильками на моторе штангенциркулем и наносим их на куски из металлического уголка. На месте меток проводим кернение. Теперь просверливаем дырки сверлом на 7 мм, что ранее было смонтировано в патрон дрели. При сверлении не будет лишним добавить чуть машинного масла на кромку для резки, чтобы продлить долговечность инструмента. В результате у нас должны получиться 2 заготовки с дырками диаметром 7 мм для крепежных шпилек.

После этого требуется применить мотор на уголках, прикрутить гайки и смонтировать на основу. Производим несколько прихватываний на уголках при помощи сварки, а потом полностью привариваем крепления, предварительно демонтировав двигатель. После процесса сваривания требуется удалить шлак легким постукиванием молотком.

Производим монтаж мотора на крепление, а потом монтируем алмазную чашку для его вала, чтобы произвести примеривание. Из уголка, ставшего основой для крепления, создаем опору для стола, к которой привариваем кусок амортизаторного штока, что был отпилен по уголковой ширине.

Столик следует делать из куска швеллера. Для этого проделываем в нем пропилы для алмазной части, применяя для этого болгарку. Отрезаем еще пару кусков из амортизаторного штока, производим их приваривание к столику в нижней части по центру. Шпилька типа М16 будет выполнять роль зажима столика в требуемом положении, ведь иногда требуется производить шлифовку или заточку под разными углами.

К основанию этот столик с габаритами 20 на 14 см прикрепляется при помощи пары болтов. Чтобы его можно было перемещать, в основании следует проделать пару дырок, которые нужно расточить напильником. В уголке следует проделать такие же отверстия под болты типа М12.

Теперь остается покрасить станок, а также собрать все составные элементы в единую конструкцию, после чего можно начинать работу. Но такая версия станка не позволит работать с большими ножами, по причине чего при желании его можно будет доработать.

Проверка двигателя

Сначала потребуется разобраться с подключением энергоснабжения к двигателю. Обычно моторы от стиральных машин имеют пару обмоток, одна из которых будет пусковой, а вторая – рабочей. Тестером проверяем сопротивление на выводах. Сопротивление обмотки, что является рабочей, должно составлять где-то 10 Ом. Если двигатель долго не использовался, то не будет лишним проверить его составные элементы. Для этого следует разобрать его корпус и демонтировать одну из крышек, что закрывают его внутренности. Производим проверку компонентов устройства и, если требуется, то меняем те или иные элементы двигателя на новые.

Приведем несколько советов, которые позволят сделать заточку ножа быстрой и эффективной.

Лезвие должно быть размещено на подручнике острием к человеку и зафиксировано планкой прижимного типа.
После этого требуется произвести регулировку угла заточки, что требуется для конкретного ножа.
Следует оценить, насколько лезвие ножа является тупым. В зависимости от степени тупости и повреждений требуется установить соответствующий брусок.
Опускаем его на лезвие, и человек должен сделать 5-6 движений маятникового типа слева направо и обратно, после чего требуется оценить состояние лезвия. Если проделанных движений недостаточно, то процедуру следует повторить.
Когда серьезные дефекты убраны, требуется заменить брусок на более новый – и повторить вышеупомянутые движения.
После этого требуется осмотреть лезвие ножа, и можно снять его со станка, чтобы провести пробные резы.

О том, как сделать хорошее точило, вы можете узнать из видео ниже.

Точилка для ножей своими руками » Полезные самоделки

Материалы

1. Фанера или пластиковая пластина толщиной 10 мм.2. Винты, барашковые винты, шайбы и пруток (0,5 м.) с резьбой М6 или М8.3. Магниты от б/у жесткого диска компьютера

4. Подшипник от старой кофемолки.

5. Наждачные (абразивные шкурки) листы и бруски разной зернистости: 120, 320, 600, 1500.

Изготовление

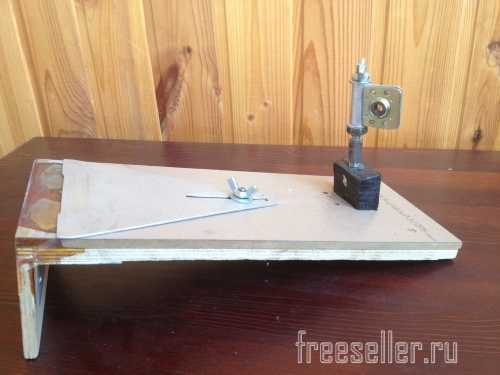

1. Неподвижную часть станка изготавливаем из фанеры (пластика). Полоски длиной 30 см. и 5 см. и шириной (10…12) см. скрепляем буквой Г снизу алюминиевым уголком. В верней части устанавливаем 1 или 2 магнита (их заливаем эпоксидной смолой). В нижней противоположной части сверлим отверстие и устанавливаем вертикально прут с резьбой (высота 12…15 см.) с подшипником.

На поверхности (для упора затачиваемого ножа) устанавливаем подготовленный алюминиевый (или нержавейка) с прорезью в середине пластину (толщиной до 2мм.) с барашковым зажимом.

2. Подвижная часть двух вариантов:

Вариант А. Для заточки брусками.

Вариант Б. Для заточки абразивными шкурками.

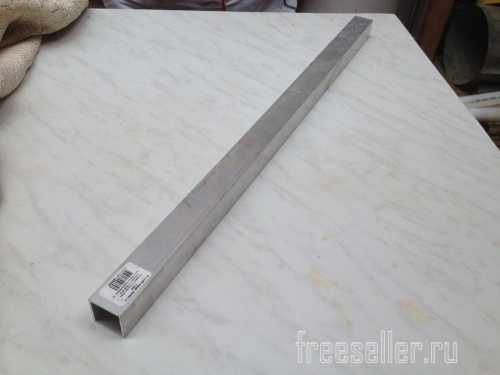

У алюминиевого профиля 4 стороны шириной 25 мм.

На каждую сторону наклеивается полоска абразивной шкурки разной зернистости: 120, 320, 600, 1500. Для наклейки я использую канцелярский клей-карандаш. После использованная полоска шкурки легко снимается ножом и наклеивается новая полоса.

Процесс заточки

1. Устанавливаем затачиваемый нож как на фото.

Нож четко фиксируется за счет магнита и отпадает необходимость закреплять его механически.С помощью подвижного упора выставляем нож вверх до необходимого положения и закрепляем упор барашковым винтом.Ставим подвижную часть станка на нож.

Теперь выставляем угол заточки опуская вниз или поднимая подшипник с помощью винтов.

Для первой заточки поворачиваем к лезвию ножа сторону с минимальной цифрой зернистости 120 (самой грубой).затачиваем до получения сплошной полосы на кромке лезвия (шириной 0.5…1 мм.)Переворачиваем нож и всё повторяем. Процесс продолжаем шкуркой 320, 600, 1500.Теперь можно ножом бриться.

Такой же порядок заточки заточными брусками. Но в этом случае имеются несколько недостатков:

1. Средняя часть бруска со временем вырабатывается тогда угол заточки “плавает”, чего нет в первом варианте.2. Бруски с разной зернистостью необходимо менять, а в первом варианте для изменения зернистости необходимо только поворачиваем грань. Снятие бруска происходит отжиманием пружины двумя пальцами.

Теперь все ножи заточены полным циклом. Если некоторые из ножей в процессе использовании тупятся. Я только правлю эти ножи с зерном 600 или 1500, двумя-тремя движениями на каждую сторону ножа

Спасибо за внимание! Специально для сайта “Полезные самоделки” от Гамира Хамитова

Основы заточки ножей

Сегодня в продаже можно встретить большое разнообразие кухонных ножей, задача которых основывается на измельчении и шинковании продуктов. Чтобы изделие прослужило длительное время необходимо правильно подобрать угол для заточки.

Однако существует модели инструментов, которые предназначены для проведения охоты, рыбалки и ремонтных работ. Выделяют ряд факторов, которые следует учитывать при подборе соответствующей силы воздействия.

К ним относят:

Оптимальным углом для обработки бритвы считают 15 градусов. Такая заточка позволяет срезать мелкие ворсины, чешую с поверхности продукта;
Ножик для обработки филейной части должен затачиваться под углом не выше 10 градусов. Таким образом будет удобно нарезать мягкое мясо и рыбу;
Для универсальной модели ножей лучше подобрать за точку, угол которой не будет выше 20 градусов;
Охотничий инструмент потребует тщательного подхода

Специалисты предпочитают не превышать угол в 30 градусов;
Для тяжёлых моделей кухонных ножей, предназначенных для работы с костью и стейками важно придерживаться правил, которые не рекомендуют превышать пределы 50 градусов.

Камень со средней грубостью рекомендовано использовать для заточки филейного и охотничьего ножа. Таким образом грубая текстура будет способствовать равномерному воздействию на металл, а также поможет сохранить его режущую способность длительное время.

Самые простые конструкции

Наиболее простой вариант самодельной точилки это различного варианта исполнения держатели для точильного камня.

Одно из простейших приспособления – зажать точильный брусок между двумя деревянными треугольниками при помощи шпилек и «барашков».
Угол заточки в таком простом приспособлении можно выставить с помощью транспортира.
В таком случае затачивая лезвие нож нужно будет держать строго горизонтально и это устройство вполне подойдет для ухода за кухонными ножами.

Некоторой модификацией будет является устройство с неподвижно закрепленным основанием к которому крепятся подвижные держатели для абразивного бруска.

Детали самодельного сверлильного станка

1	Вал	1	Сталь
2	Шкив малый ведомый	1	Дюраль
3	Шкив большой ведомый	1	—»—
4	Втулка	1	Сталь
5	Гайка	1	—»—
6	Кронштейн	1	—»—
7	Уголок	1	—»—
8	Шпилька	2	—»—
9	Скоба	1	—»—
10	Корпус	1	—»—
11	Подшипник 60029	2	—»—
12	Шпонка 3x4x20	1	—»—
13	Гайка М8	1	—»—
14	Шайба пружинная 8	1	—»—
15	Винт М6	1	—»—
16	БолтМ8	2	—»—
17	Кронштейн Фотоувеличителя	1	—»—
18	Опора*	1	Дерево
19	Шкив ведущий*	1	Дюраль
* — на сборочном чертеже не показано.

Из чертежей видно устройство самодельного сверлильного станка. Уголок (7) со шпильками (8) болтом М8 (16) крепится к подъемному механизму фотоувеличителя (17) (вместо снятых деталей фотоувеличителя).

Корпус (10) вставляется в кронштейн (6) и фиксируется гайкой (5). Затем в корпус с обеих сторон вставляются подшипники (11)

Обратите внимание, что примененные подшипники имеют защитную шайбу. Устанавливать их в корпус следует шайбой наружу

Далее корпус нанизывается на вал (1), затем на вал одевается втулка (4) и оба шкива (2, 3). Все это затягивается гайкой М8 (13) до исчезновения люфта в подшипниках, при этом вращение вала должно быть легким, без рывков и перевалов. Чрезмерная, как и слабая затяжка нежелательны.

Собранная конструкция прикручивается болтом М8 (16) к уголку (7) под необходимым углом путем совмещения пары шпилек уголка (7) и соответствующей пары отверстий в кронштейне (6).

На вал двигателя надевается шкив (19). К корпусу двигателя на четырех винтах МЗ крепится скоба (9), которая, в свою очередь, закреплена винтом М6 (15) к кронштейну (6).

Прорезь в скобе служит для удобства натяжения ремня.

Двигатель и реостат соединяются как в швейной машине. Параллельно реостату подсоединяется выключатель, который позволяет включить станок, шунтируя реостат.

Для повышения прочности конструкции к внутренней стороне крышки чемоданчика прикручивают на винтах М5 опору (18) из стального листа.

Сверлильный станок готов к работе.

Разбирая станок для хранения, необходимо лишь открутить кронштейн от уголка, снять скобу с двигателем и вынуть штатив из гнезда в крышке.

Все детали прекрасно умещаются в чемоданчике. Применение более мощного двигателя (90 Вт, 6000 об/мин) позволит использовать сверла диаметром до 9 мм. При этом на валу вместо резьбы М10х1 протачивают конус под соответствующий патрон.

Примечание: При изготовлении деталей сверлильного станка особое внимание следует уделить корпусу и валу, т.к. от качества их изготовления будет зависеть амплитуда биения вала станка при сверлении и фрезеровке

Чтобы максимально уменьшить биение, необходимо установить подшипники с минимально возможным зазором или небольшим натягом, а при обработке посадочных поверхностей корпуса и вала под подшипники должна быть обеспечена их соосность.

Ременную передачу в целях безопасности рекомендуем закрыть съемным защитным кожухом.

Чем же может быть вызвано такое значительное различие?

Дело в том, что угол заточки зависит от того, какие материалы предполагается резать лезвием. Чем меньше угол, тем мягче должны быть материалы и наоборот.

Дело в том, что лезвие с малым углом заточки не только будет легче резать, но и легче затупится. Именно поэтому нет и не может быть единого универсального угла заточки.

Обратите внимание!

Компрессор своими руками: подбор материалов и инструментов для сборки в домашних условиях + пошаговая инструкция по изготовлению и сборке своими руками
Самоделки для гаража своими руками: варианты изделий для обустройства гаража, подробные схемы и чертежи для создания своими руками
Пресс своими руками — особенности конструкций, выбор материалов изготовления. Пошаговая инструкция по изготовлению своими руками + простые схемы и чертежи

Прочитав эту статью, вы не только узнаете как правильно заточить нож, чтобы он смог долго прослужить вам до очередной заточки, но и ответите себе на вопрос о том, как такую заточку облегчить.

Для облегчения правильной заточки ножей придумана масса различного инструмента от самых простых приспособлений до совсем экзотических, при беглом взгляде на которые не только непонятно как ими работать, но и трудно разобраться, что же это такое вообще.

Разновидности самодельных приборов

У самодельных точилок для ножей есть ряд плюсов и минусов:

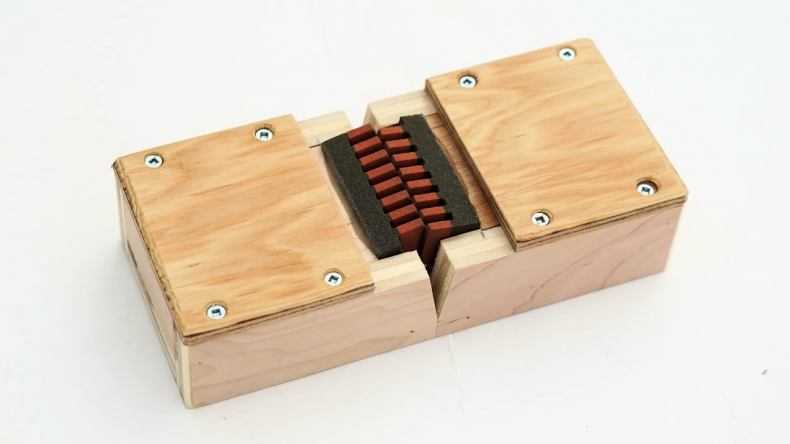

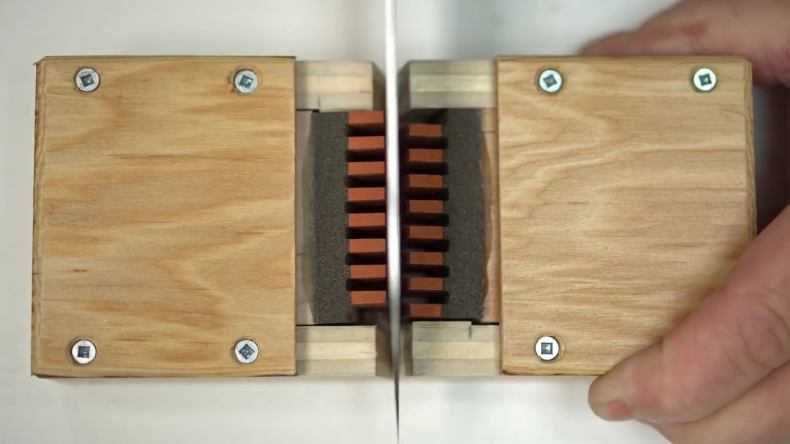

Устройство из двух треугольных деревянных блоков. Это блоки нужно поставить параллельно и скрепить винтами. Точильный кирпичик закрепляется между этих двух брусков-основ и при необходимости его можно поворачивать, меняя угол затачивания.

Также это может быть брус, закреплённый на импровизированной дрезине. Заточка совершается путём движений вперёд-назад. Угол контролируется соотношением высоты бруска и рабочей основы. Всю конструкцию необходимо закрепить на неподвижной поверхности.

Обратите внимание!

Компрессор своими руками: ТОП-130 фото-обзоров готовых компрессоров. Пошаговая инструкция + схемы и чертежи
Ветрогенератор своими руками: ТОП-170 фото-обзоров готовых приборов. Подробная инструкция по самостоятельному изготовлению для начинающих
Точечная сварка своими руками — лучший мастер-класс по изготовлению самодельной точечной сварки с пошаговыми фото-схемами работы своими руками

Это лишь некоторые варианты подобных приспособлений. Есть и другие, требующие много сил, времени и сноровки.

Простейшая точильня для ножа в домашних условиях

Как уже говорилось выше – одно из самых главных качеств хорошей точилки – возможность задать или соблюсти нужный градус меж режущей пластиной и брусочком.

Данная инструкция, которая рассказывает как сделать точилку для ножей, предлагает изготовить станок со следующим принципом: хорошо зафиксированный ножик точится строго под установленным углом сменными точильными камнями нужной абразивности.

Электрические устройства для заточки ножей

Процедура создания электрического заточного станка проста: достаточно снабдить практически любое приспособление для заточки ножей и ножниц электроприводом. Подобный заточной станок позволяет быстро и качественно наточить изделие и при этом обеспечивает у кромки лезвия более качественную вогнутую полочку. Механизм электроточила для натачивания ножей содержит в себе направляющую, которая размещена вдоль оси вращения точильного бруска, и при помощи которой прилаживается лезвие под заданным углом. Угол заточки выставлен и задаётся направляющей, а усилие прижима определяется мастером.

Особое внимание требуется уделить скорости затачивания, т.к. электропривод позволяет наточить изделие с большой скоростью, в результате чего поверхность ножа нагревается

Подобный поверхностный нагрев приводит к отпуску закалённой стали, вследствие чего нож может быстро потерять свою твёрдость и срок его службы заметно сократится. Для предупреждения отпуска стали, следует заточку на скоростном электроточиле выполнять в короткие промежутки времени и с достаточными перерывами, позволяющими ножу остыть.

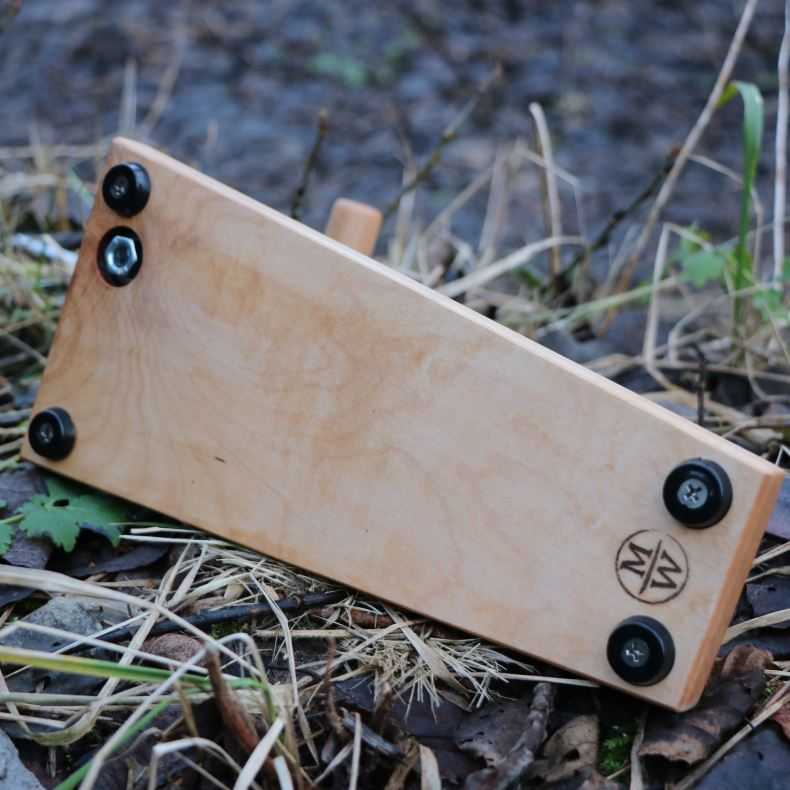

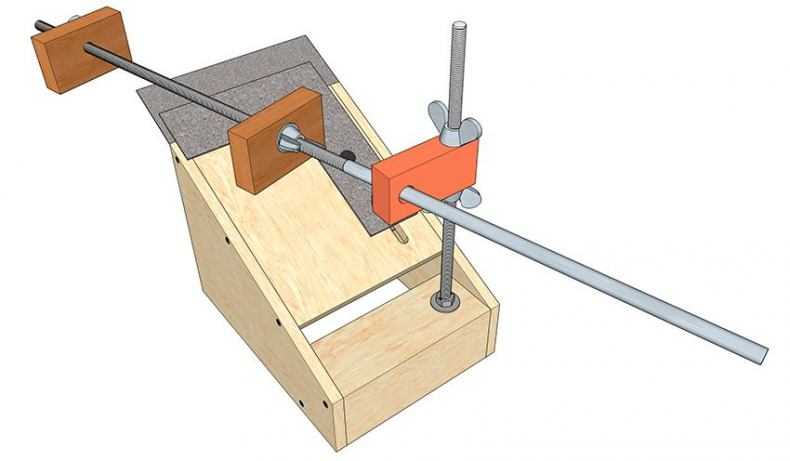

Основание

При изготовлении заточного станка на дому можно использовать различные детали. В частности, можно воспользоваться ламинированной ящичной фанеркой толщиной 12 мм, которую раньше применяли при создании корпусов радиотехники.

При сооружении на дому станка домочадец выполняет такие действия:

Выбирает основу для подобной установки, которое должно весить как минимум 5 кг. В противном случае на станке нельзя будет заточить рубящие приспособления и инструменты. Поэтому при изготовлении подобного оборудования квартирант использует различные стальные уголки размером 20х20 мм;

Далее, из фанеры выпиливает лобзиком 2 детали, которые имеют трапециевидную форму, основу — 170 на 60 мм, а высоту 230 мм. При резке слесарь делает припуск 0,7 мм на заточку торцов: они в итоге получаются прямыми и подходят по разметке;

Устанавливает между наклонными стенками по бокам 3 деталь — наклонную поверхность из фанеры таких размеров 230 х 150 мм.

В подобной ситуации трапециевидные бока находятся сбоку на прямоугольной поверхности.

В итоге получается основа — клин. В подобной ситуации в передней части образуется выступ наклонной поверхности размером в 40 мм;

Затем по боковым стеночным торцам слесарь отмечает рейсмусом 2 черты. При этом он отступает на половину толщины фанерки;

Далее, просверливает в досках по 3 отверстия для соединения частей конструкции шурупами;

Просверливает торцы наклонной поверхности и на какое-то время соединяет детали основы;

Сзади конструкции слесарь соединяет боковые стенки с помощью брусочка 60х60 мм, который крепится в торец двумя шурупами с 2 сторон; — делает в брусочке 10 мм щель.

В подобной ситуации он отступает 50 мм от центра — на 25 мм от края. Для сохранения вертикального положения, сначала сверлится не толстым сверлом с 2 краёв, а потом расширяется;

Затем на верху и снизу вкручивается в щель два резьбовых фитинга—футорки, а в фитингах — шпильку размером 10 мм, длина которой равна 250 мм.

При несовпадении резьб со шпильками регулируется нижняя футорка.

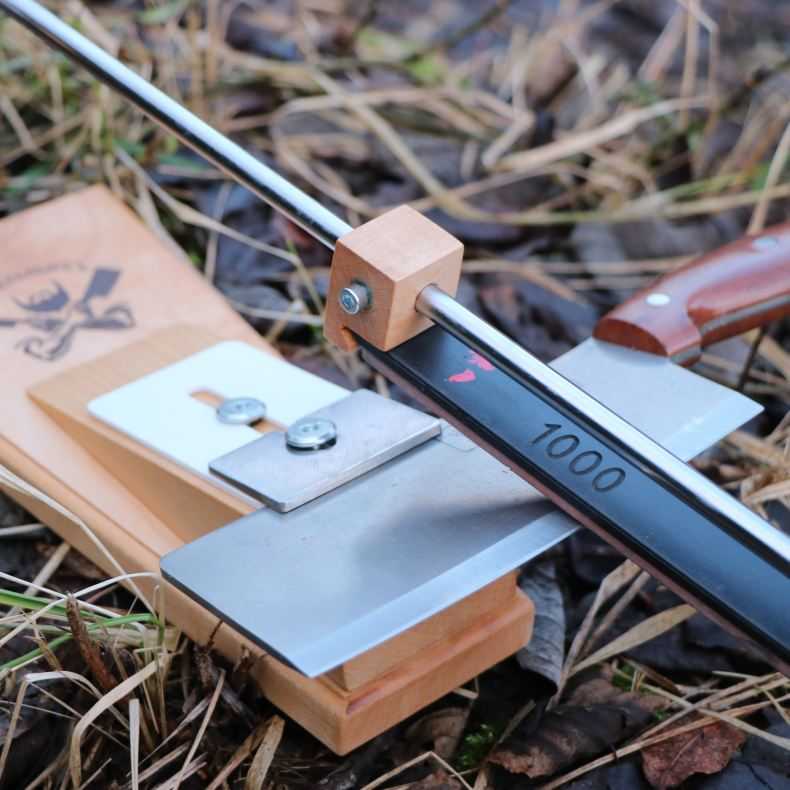

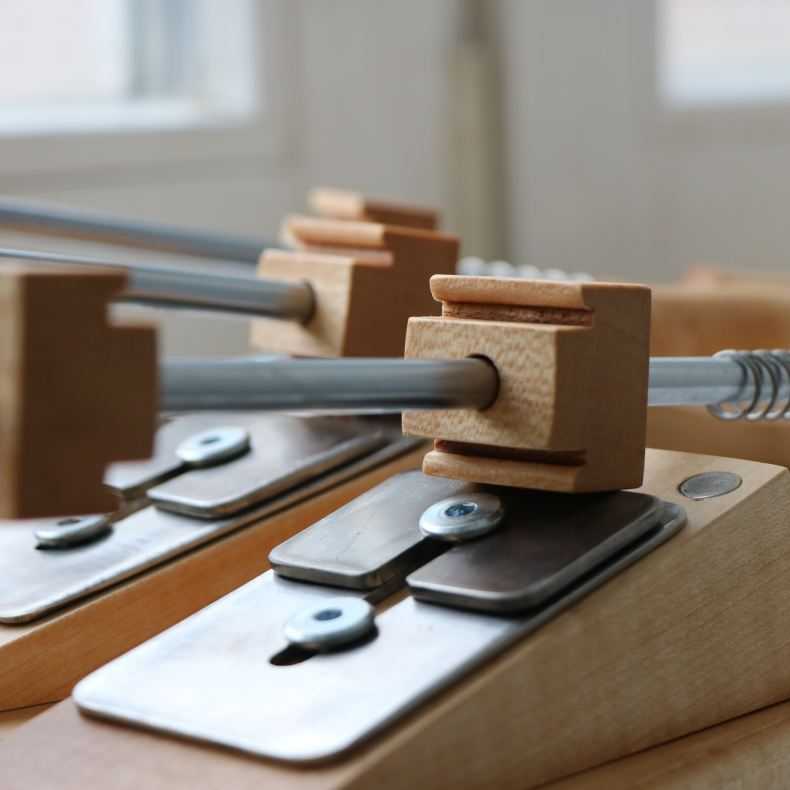

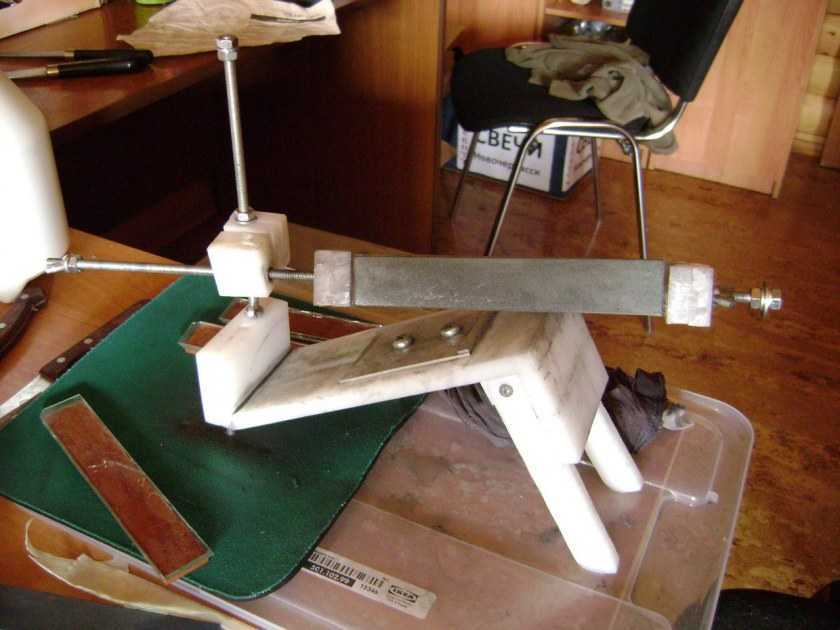

Как фиксируется камень на станке

Чтобы закрепить камень на спице, вам потребуется изготовить из дерева две Г-образные детали. Они насаживаются на спицу.

ФОТО: YouTube.comОдна деталь фиксируется на конце спицы и неподвижна, а вот вторая должна перемещаться по ней, чтобы можно было использовать камень разного размера. Фиксация происходит с помощью пружины. С двух сторон от неё установлены шайбы. Пружину можно перемещать, закрепляя скобкой

ФОТО: YouTube.comФиксация камня очень простая: вставляете его в пазы г-образных деталей, сдвигаете пружину и всё. Чтобы камень не скользил по дереву, приклейте на эти детали по кусочку кожи

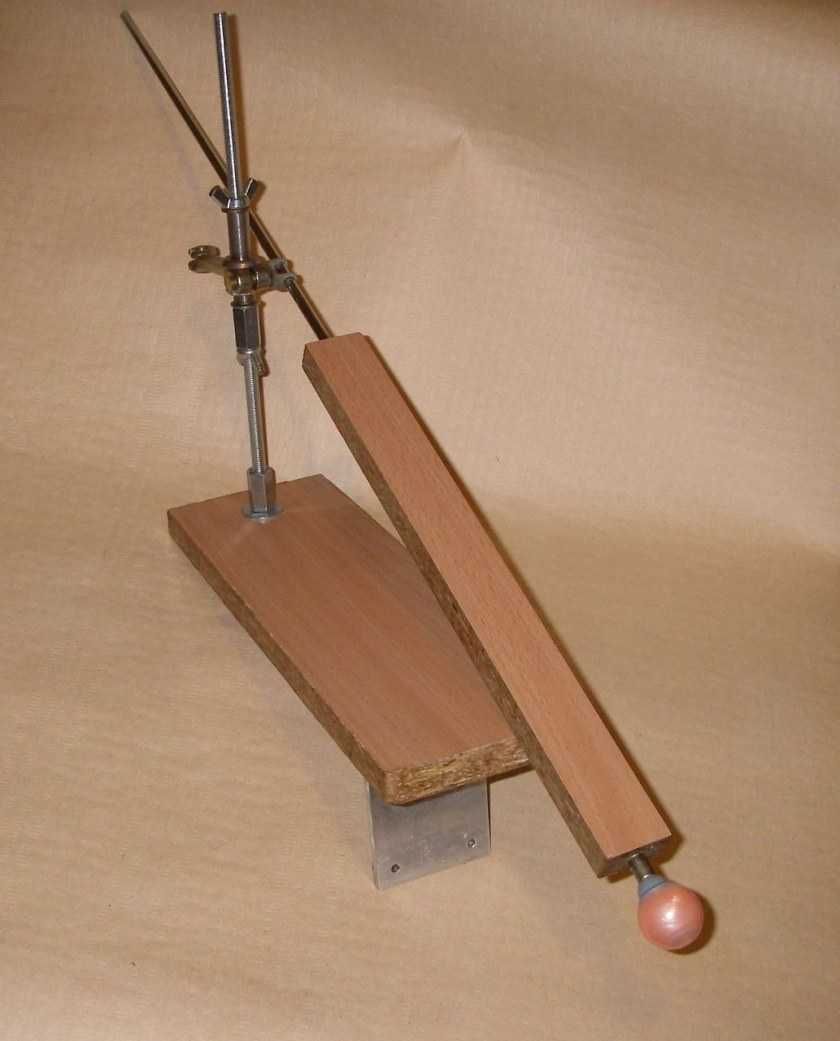

Массивная точилка на подставке

Более сложная вариация ножеточки – подставка с отдельной опорой и точильной насадкой-стержнем. Для ее изготовления понадобятся:

лист ДСП;
древесный брусок длиной 8 см и сечением 2х4 см;
стальной стержень М6 или М8;
оргстекло 6х12 см;
магнит с отверстиями для крепежей;
саморезы, болты, гайки-барашки;
деревянные зажимы;
резиновые ножки;
пила и дрель.

Точилка на подставке

Схема сооружения точилки:

Вырежьте из ДСП-листа три заготовки: 7х8 см, 8х30 см и 12х37 см.
На продолговатой стороне заготовки 8х30 см, отступив 6 см от края, выполните отверстие.
В углах заготовки 12х37 см просверлите отверстия для ножек.
Просверлите два сквозных перпендикулярных отверстия в деревянном бруске: первый – в 3 см от края, второй – в 3 см от первого. От края изделия до первого отверстия выпилите углубление толщиной 1 см.
Выполните прорезь в центре планки огрстекла.
На заготовке 12х37 см, отступив 4 см от края, двумя саморезами перпендикулярно закрепите заготовку 7х8 см. Сверху саморезами зафиксируйте заготовку 8х30 см.
В высшей точке установленной заготовки 8х30 см просверлите небольшое углубление и саморезами зафиксируйте в ней магнит. На эту же заготовку положите огрстекло – скрепите изделия болтом сквозь ранее выполненные отверстие и прорезь.
На любом крае заготовки 12х37 см просверлите отверстие для стального точильного стержня и зафиксируйте его там гайкой-барашкой.
Наденьте на стержень брусок, закрепив его болтом с гайкой.
Из стержня, гаек и двух зажимов соберите держатель для ножа.
Прикрутите ножки к готовой подставке.

Приспособления для заточки ножей

Простейшая ручная точилка для ножей это угловая рама, в которой зажат оселок, поз. 1 на след. рис. Такого же типа «фирма» есть в продаже, и вот это уж маркетинг так маркетинг: за пластиковую дощечку с наклонными гнездами под оселки хотят до $50 и более. Оселки – нестандартных размеров; обычные в дырки не влазят. Выработался – нужно докупать оригинальные. Цена – сами понимаете. А все удобство – клинок при заточке держать строго вертикально все же проще, чем выдерживать угол его наклона.

Простейшее приспособление для заточки ножей

Пользование простейшей точилкой для ножей можно еще упростить до полного отсутствия необходимости в навыках, если дополнить ее скользящим башмаком с магнитным держателем для ножа, поз. 2. Порядок заточки в данном случае след:

Нож правой рукой держат за рукоятку, проворачивая по ходу движения согласно кривизне лезвия;
Пальцами левой руки, кроме большого, прижимают башмак к оселку;
Большим пальцем левой руки давят на обух клинка, прижимая РК к абразиву.

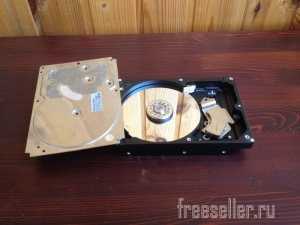

Функция выдерживания угла наклона с оператора при этом снимается, а остальные распределяются на 2 руки. Навык заточки своими руками в таком случае вырабатывается сразу, но необходим держатель, прочно удерживающий нож и в то же время позволяющий ему скользить по своей поверхности. Сделать такой можно из магнитов привода каретки головок записи-считывания от негодного HDD дисковода (винчестера). Магниты привода каретки «винта» ниобиевые, тонкие, плоские, ровные и очень сильные (показаны красными стрелками на поз. 3). Их наклеивают РАЗНОИМЕННЫМИ полюсами на стальную полоску, сила притяжения клинка тогда удвоится. А чтобы обеспечить скольжение, держатель обтягивают фторопластовой пленкой толщиной 0,05-0,07 мм. Пойдет и ПЭТ от бутылок, но он толще и притяжение будет слабее. Полиэтилен не годится, сразу протрется.

Делаем шлифмашинку из болгарки

Многие могут сказать, что «болгарка» это же и есть угловая шлифовальная машинка, однако тут скрываются некоторые тонкости. Следует иметь ввиду, что УШМ имеет очень высокие обороты и зачастую довольно приличный вес. Чтобы отполировать поверхность болгаркой необходимо иметь немалый опыт в этом деле и пользоваться специальными полировочными дисками и кругами. Шлифовальная машинка имеет намного меньшие обороты двигателя и вес. Для работы заводской шлифовальной машинкой не требуется определенного опыта и сноровки.

Самостоятельно сделать из болгарки хорошую шлифовальную машинку, не уступающую по своим параметрам заводской машинке, можно только путем доработки ее электрической схемы, путем монтажа регулятора на более низкие обороты и путем применения специальных шлифовальных насадок.
