Что такое электрокаменка: виды электрокаменок

Технология сборки

Чтобы собрать электрокаменку для сауны своими руками, необходимо выполнить такие действия:

1. Сначала составляют чертеж будущей печи, который зависит от таких данных: площадь печи, необходимая мощность нагрева, максимальные и минимальные габариты, месторасположение. Обычно электропечи делаются небольшими, основное пространство их конструкции — это клеть для камней.
2. Расчет числа ТЭНов для печи. Их количество зависит от мощности будущей конструкции, размеров печи, мощности одного ТЭНа, который будет использоваться.
3. После этого можно приступать к сборке печи для бань. Для этого ТЭНы фиксируются на раме, соединяются перемычками. Лист стали с толщиной в 3 мм используется в качестве основы, к нему крепят остальные детали, используя болты и сварку.
4. Если каркас готов, необходимо сверху уложить камни максимально плотно, между ними почти не должно оставаться зазоров.
5. Далее ставится защитный кожух, который также может изготавливаться из стального листа, как и основная конструкция. Дополнительно можно поставить кирпичную стенку, предусмотрев для этого постройку небольшого постамента под печь.
6. Подключение электропечи выполняется с использованием последовательного, параллельного соединений ТЭНов, обязательно наличие терморегулятора, при помощи которого будет контролироваться нагрев камней. В данном случае рекомендуется использовать поворотные либо барабанные выключатели, сам элемент управления надо расположить таким образом, чтобы он находился в удобном для использования месте. Обычно регулятор ставится в парилке, чтобы можно было, не выходя из нее, самостоятельно устанавливать комфортную температуру в помещении.
7. Последним этапом является проверка работоспособности печи, безопасности и комфорта ее использования.

Предлагаем ознакомиться: Лавочка в баню своими руками

Сегодня для небольших домашних саун лучше всего использовать не массивные кирпичные печи, которые занимают очень много места, а небольшие и компактные, но удобные электрические. Стоимость таких конструкций может быть довольно высокой, но можно сэкономить, поставить электропечь для нагрева камней своими руками. Технология ее изготовления доступная. Это клеть для камней, в которой для нагрева используются ТЭНы.

1. Составляем графические изображения будущей конструкции, определяем размеры помещения, по которым будет определятся размер печи, местонахождение, необходимую мощность. Стандартные электропечи не обладают большими габаритами, они очень компактны.

2. Рассчитываем количество ТЭНов. Их число будет зависеть от требуемой мощности печи, ее габаритов, а также мощности одного используемого электронагревателя.

Схема электрокаменки с ТЭНами

3. Осуществляем саму сборку электрокаменки. ТЭНы закрепляются на раме и с помощью перемычек соединяются. Предварительно подготовленный стальной лист, обладающий толщиной около 3 мм, скрепляем болтами или сваркой.

4. Плотно укладываем каменный наполнитель таким образом, чтобы камни располагались плотно, без щелей и зазоров.

5. Устанавливаем защитный кожух. Он может быть из того же материала, что и основа для печи – стального листа. Также можно осуществить монтаж кирпичной стенки, выполняющей все ту же защитную функцию.

6. Электропечь следует подключать с помощью параллельного и последовательного соединений ТЭНов. Необходимым элементом конструкции является терморегулятор, используя который, вы будете регулировать нагревание камней. Рекомендовано использование барабанных или поворотных переключателей.

7. Завершающий этап – проверка исправности печи, безопасности эксплуатации и способности выполнять все заданные функции.

Очевидно, что на сегодняшний день уместно использовать электрические печи для бань или саун, не обладающих большой площадью. Массивная кирпичная печь слишком громоздка я для небольших помещений. К тому же, для печей, в которых используется дровяное топливо, требуется слишком сложное обслуживание. Так как стоимость электрических конструкций довольно высока, вы можете существенно сэкономить, сделав электропечь самостоятельно.

Полезно? Сохраните себе на стену! Спасибо за лайк!

Популярные производители и модели

Выбирая подходящую модель электрической печи, надо в первую очередь учесть тип бани. Для сауны лучшим вариантом будет продукция финских изготовителей — их печи ориентированы именно на такой тип. Для русской бани, наоборот, лучшим выбором станут печи отечественного производства.

Рассмотрим несколько наиболее востребованных моделей, рассчитанных на подключение к сети 220 В:

Sawo SCANDIA SCA-60NB-Z

Подвесная электрическая печь от известного финского производителя. Рассчитана на установку в сауне, так как предназначена для помещения размером 8 м3. Мощность — 5 кВт. Вес каменки — 22 кг (максимум).

Harvia Cilindro PC70E

Еще одна печь от известной финской фирмы. Внешне выглядит как сетчатый цилиндр, заполненный камнями, с элементами управления на нижней части. Допускается монтаж в непосредственной близости от полок — поверхность печи не раскаляется до опасных состояний. Мощность печи — 6,8 кВт. Рассчитана на помещение 10 м3. Вес каменки — 90 кг.

Sawo MINI MN-36NB-Z

Еще одна популярная модель из Финляндии. Компактная печь, которую можно использовать для создания сауны в квартире. Ее мощность всего 3,6 кВт, что не слишком нагрузит электросеть. Рассчитана на использование в помещении объемом до 6 м3. Вес камней — 11 кг.

Популярные модели, рассчитанные на подключение к сетям 380 В:

Sawo ARIES ARI3-60NB-CNR-P

Компактная печь для углового размещения в парилке. Рассчитана на обогрев помещения до 8 м3. При мощности 6 кВт печь свободно прогревает каменку весом 65 кг.

Печь для настенного монтажа. Рассчитана на обогрев помещения до 6 м3. Вес каменки — 21 кг.

IKI Pillar 15 кВт

Цилиндрическая печь в виде сетки, заполненной камнями. Управление сосредоточено в нижней части. Вес каменки — 250 кг. При мощности 15 кВт печь способна обогреть помещение до 26 м3.

Популярные электрокаменки отечественного производства:

УМТ Венера ЭКМ — 4,5

Цилиндрическая конструкция, привлекательный дизайн — корпус выполнен из перфорированного металлического листа. Мощность — 4,5 кВт. Рассчитана на помещение до 10 м3.

КОСТЁР GeoS Quadro Fast 6

Печь, мощностью 6 кВТ, рассчитанная на пристенную установку. Оснащена закрытой каменкой весом 65 кг. Напряжение питания — 220 В.

LK MODERN-6

Настенная печь мощностью 6 кВт, рассчитанная на использование в помещении до 10 м3. Оснащена трубчатыми нагревателями (ТЭН), имеется встроенный пульт управления.

При этом, заменить отечественный нагревательный элемент гораздо легче и дешевле, а сервисные центры вполне качественно решают подобные задачи. Поэтому, выбор большинства пользователей сосредоточен на отечественных электрических печах.

Трудности выбора

Перед приобретением электрокаменки следует обратить внимание на следующие немаловажные моменты:

• Соответствие площадей парилки площадям, которые печь способна прогреть за малый срок;
• Существенные особенности контроля и эксплуатации нагревательного устройства;
• Общий дизайн и наличие дополнительных опционов;
• Количество и типы установленных в печи нагревательных элементов;
• Необходимый объем и вес загружаемых банных камней;
• Наличие возможности управления прибором посредством дистанционного пульта;
• Исполнение корпуса – металл или облицовка из горного камня;
• Возможность работы в режимах «полная мощность» и «ожидание»;
• Способ крепления – напольные ножки или настенные кронштейны.

Выбор вольтажа

Для обычной городской квартиры хватит печки с мощностью до 7 киловатт, ибо электросеть поддерживает 220В, чего будет вполне достаточно. Такая печь вполне сможет обслуживать небольшую парилку на 7 кубических метров. Однако, для габаритной парной, находящейся за городом или предназначенной для коммерческого использования, такой мощности явно не хватит. Таким образом, потребуется уже вольтаж с показателем в 380В, т.к. и печь будет использоваться с большей мощностью. При использовании вольтажа в 380В необходимо применять специальную  прорезиненную проводку для обеспечения безопасности в случае повышенного нагревания кабелей. Для обеспечения подачи трехфазного тока на частной территории, в отличие от городской квартиры, разрешение от органов Энергонадзора не потребуется. Нужно лишь только создать заземление с нормированным сопротивлением, смонтировать распределительный щит, обустроить канал для прокладки кабелей. Стоит напомнить, что подключение печки в источник 380 В должно производится в строгом соответствии с рекомендациями производителя, изложенными в инструкции к аппарату.

Необходимость в парогенераторе

Традиционно русская баня предполагает наличие насыщенного влажного пара, в то время как финский вариант славится своим сухим парообразованием. Соответственно, покупатели из России предпочитают приобретать такие модели печей, на которых (хотя бы) можно было бы поливать камни водой. Однако, современные образцы электропечей могут оснащаться парогенераторами, которые способны выдавать и влажный и сухой пар. Соответственно, необходимость в парогенераторе будет зависеть исключительно от желания потребителя.

Виды нагревательных элементов

Нагревательные элементы являются важнейшей частью любой электропечи. На сегодняшний день широко применяются следующие виды:

• Классическая трубчатая модель – она способна максимально нагреть электропечь. Однако, подобные элементы характеризуются особой хрупкостью и недолговечностью. Предпочтительным станет вариант, у которого трубка изготовлена из металла и может выдержать множество нагревательных циклов.
• Керамическая ленточная модель – она может быстрее разогреваться, отличается экологичностью, потребляет в 1,5 раза меньше электроэнергии. Ленты не выжигают кислород и потому служат намного дольше.
• Комбинированная модель – считается оптимальным, хотя и довольно-таки дорогостоящим вариантом. Отличается самой высокой скоростью нагрева окружающей среды в помещении.

Поддон для размещения камней

Электропечи могут различаться также по весу камней, которые возможно разместить на нагревательной клети:

• Модели с каменками на 20-40 килограмм – отлично подойдут для малогабаритной парилки, обустроенной в городской квартире. Такие печи легки в установке, не отличаются особой дороговизной, быстро прогреваются и равномерно распространяют тепло.
• Модели с каменками на 60-120 килограмм – предназначаются для помещения средней величины и прогреваются за 1,5-2 часа. Если имеется парогенератор, то воду возможно доливать в любое время, не дожидаясь полного нагрева резервуара.
• Модели с каменками на 120-280 килограмм – они предназначаются для крупногабаритных парных, например, для общественных бань. Способны в скоростном режиме обогреть пространство сразу в несколько десятков кубометров.

Какую электрическую печь выбрать в баню или сауну

Грамотный подбор печи, в первую очередь связан с определением основных функций и рабочих характеристик, которым должен соответствовать отопительный прибор. После определения необходимых параметров, рассчитывают мощность.

Электрические печи для сауны или бани выпускают многие отечественные и зарубежные компании. Предлагается широкий выбор каменок. Подбор по характеристикам и стоимости не должен стать проблемой.

Производители банного отопительного оборудования рекомендуют обращать внимание на следующие функциональные особенности:

Рабочий режим – финские банные электропечи заточены под нагрев сауны: прогрев воздуха под 90°С и небольшую влажность в помещении. Отечественные каменки – это в основном электрические банные печи. Парная прогревается до 60-70°С, при этом влажность поддерживается на уровне 40-45%.Производители ориентируются на запросы покупателей, поэтому, электрокаменки для сауны, зачастую снабжены эффектом русской бани. Переключение между рабочими режимами, выполняется с помощью блока управления.

Подогрев воды – в некоторых конструкциях предусмотрен встроенный водонагревательный бак, на 20-60 л. Установлено два ТЭНа. Первый прогревает камни, второй, водонагревательную емкость.Электрические печи для бани с баком для воды отличаются большими энергозатратами. При пиковой нагрузке – одновременном включении двух ТЭНов, расход электроэнергии увеличивается в двое, по сравнению с номинальным, указанным в документации.

Наличие парогенератора – электрическая печь для сауны с системой парообразования увеличивает комфорт эксплуатации. Во внутреннем устройстве каменки присутствуют терморегуляторы и датчики влажности. Электронагреватель поддерживает оптимальный температурный и влажностной режим.Электрическая печь с парогенератором, оптимальный выбор для сауны. Для русской бани, лучше подобрать модель с мощным трубчатым нагревателем и возможностью лить воду на камни.

Расчет мощности электропечи

Мощность печи, а также объем отапливаемого помещения, подробно описан в инструкции по эксплуатации. Как правило, производительность указывается в кубических метрах (м³).

Максимальный запас мощности не более 15-20%. Чрезмерная производительность приводит к увеличению количества потребляемых кВт электроэнергии, без необходимости. Недостаток мощности приводит к быстрому выходу из строя трубчатого нагревателя.

На выбор влияет тип электросети. Для больших парных с объемом свыше 18 м³, подойдут трехфазные электрокаменки. Частные бани и сауны до 8 м³, отапливают обогревателями, подключаемыми к бытовой сети. В пределах от 10-15 м³, предлагаются устройства, подключаемые к 220 и 380В.

Наиболее популярные производители

В рейтинг печей по популярности входят не только зарубежные каменки. Статистика показывает, что все чаще покупатели отдают предпочтение отечественной продукции, надежной в эксплуатации и имеющей долгий срок службы.

Популярные бренды финских электрических печей для сауны:

Harvia Sound, Harvia Cilindro, Harvia Vega.

Sawo Mini, Sawo Cumulus, Sawo Nordex, Sawo Cirrus.

Helo Vienna, Helo Havanna, Helo Himalaya.

Tylo Sense.

Narvi Oy Softy.

EOS Saunadome, EOS Thermo-Tec, EOS Corona.

Электрокаменки российского производства, не уступающие финским аналогам в популярности:

Делсот ЭКМ.

Политех Classic Stone, Политех Premium, Политех Stone Flower.

На рынке банного отопительного оборудования, время от времени появляются новые модели электрических каменок.

Сколько стоит банная электропечь

Качественные электрокаменки не могут стоить дешево. При производстве используются дорогостоящие материалы и комплектующие, что оказывает существенное влияние на полную стоимость оборудования.

Печи, подключаемые к бытовой сети отечественного производства, имеют меньшую цену. На стоимость оказывает влияние раскрученность бренда и другие факторы.

Для примера, можно сравнить ценовой диапазон финской Harvia и российской Делсот ЭКМ:

Harvia Vega, обойдется, начиная с 10 тыс. руб. За эту цену можно купить небольшую электрокаменку на 8 м³.

Аналогичная Делсот ЭКМ, имеет стоимость на 2 тыс. руб. дешевле.

Разница между промышленными приборами указанных брендов, достигает 10-15 тыс. руб. Максимальная стоимость за модель российского производства, предназначенную для обогрева 18 м³ — 17-18 тыс. руб., Подобная финская каменка, стоит уже 39-40 тыс. руб.

Особенности

Главное отличие сауны от хаммама или бани в том, что сауна вырабатывает сухой пар. От качества печи будет зависеть качество воздуха, и, следовательно, качество отдыха в целом. Также в отличие от бани температура в сауне выше, а влажность ниже. Изобретенные финнами электрические печи очень экологичные, производятся из высококлассных материалов, а их дизайн настолько разнообразен, что удовлетворит любого. Используемые для печи природные камни не вредят здоровью и не выделяют токсичных веществ.

Особенности электрической каменки для сауны заключаются в ее функциональном применении. Такая сауна подходит практически для всех помещений (квартир, загородных домов, таунхаусов, аквапарков, бассейнов, может просто служить отдельным самостоятельным помещением). Также можно перечислить следующий ряд ее преимуществ:

• быстрый нагрев помещения: промежуток времени от включения до использования составляет меньше 15 минут;
• быстрое отключение при необходимости;
• электрическая печь поддерживает одинаковую температуру до ее принудительного выключения;
• легка в установке: нет необходимости в специальной подготовке основания пола;

• легкая чистка: для поддержания чистоты печи необходима лишь влажная уборка;
• не требует дополнительных расходных материалов, таких как дрова;
• отсутствие дыма и выделения углекислого газа;
• благодаря своим небольшим габаритам и весу печь легко транспортировать и устанавливать;
• имеет высокий уровень безопасности использования;
• имеет возможность дистанционного или автономного управления.

Электрическая печь состоит из следующих частей:

Корпус. Благодаря специальному корпусу со встроенными перегородками воздух имеет возможность циркулировать внутри агрегата.

Камни. Они прокладываются между перегородками со специально оставленными зазорами для конвекции воздуха. Размер камней способствует более быстрому нагреванию воздуха.

Электронагревательный элемент. ТЭНы имеют разную мощность. Их выбор происходит исходя из расчетов объема помещения: чем больше помещение, чем большая мощность нагревательного элемента необходима. Нагревательные элементы бывают в виде трубок или ленты

Благодаря электрической энергии ТЭНы (трубчатые электронагреватели) нагревают камни, расположенные сверху конструкции. Камни отдают тепло помещению, тем самым нагревая воздух. На камни выливают воду, так получается пар. Эта процедура безопасна, потому что попадая на раскаленные камни, вода моментально испаряется, не попадая на электронагреватели.

Для использования электрической сауны комната должна быть максимально теплоизолирована. В результате таких действий получается чистый и сухой пар, полезный для здоровья. Без подачи электричества камни быстро остынут, ведь они не могут поддерживать тепло, так же как это делают, например, кирпичи. Считается, что средний срок эксплуатации нагревательного элемента – 6-8 лет, при бережной эксплуатации он составляет свыше 10 лет.

Нельзя со стопроцентной уверенностью говорить, что электрическая печь для сауны имеет только плюсы. Электропечь потребляет огромное количество электричества, что будет ударять вам по карману, в отличие от традиционной печи на дровах. Если все количество преимуществ перекрывают для вас единственный минус в огромном потреблении электроэнергии, то электрокаменка – именно ваш вариант.

Правила безопасной эксплуатации электрической каменки

При соблюдении инструкции по эксплуатации электрокаменка для бани и сауны обеспечит высокий уровень КПД. Для этого выкладка банных камней осуществляется с полным закрытием электрического нагревательного элемента, что полностью предотвращает попадание брызг на нагреватель.

При выкладке камней также стоит предусмотреть необходимые зазоры для конвекции воздуха.

Для продления срока службы трубчатых нагревателей стоит исключить неправильную выкладку камней, заливание нагревателя, а при установке прибора надежно зафиксировать выходные клеммы.

Выбор подходящей электрической каменки для сауны и бани требует грамотного и спланированного подхода. Если следовать установленным правилам и рекомендациям, установить устройство можно своими руками, не привлекая при этом дорогостоящих специалистов.

Как выбрать подходящий вариант

Каменка займет в пространстве сауны не больше четверти всей полезной площади. Чем меньше размер и выше мощность, тем выгоднее устройство. Модели отечественного производства достаточно продуктивны, хотя немного уступают зарубежным аналогам в долговечности и дизайнерском оформлении.

Тонкости, которые нужно учесть:

1. Мощности в 1 киловатт хватает для обогрева 1 м3 воздуха в комнате.
2. Окно и неутепленные стены увеличивают показатель из предыдущего пункта, поэтому надо брать в расчет цифру 1,2 кВТ/м3.
3. Подключение электрокаменки к сети 220 вольт возможно, если ее мощность не превышает 3 кВт, остальные требуют напряжения в розетках 380 кВт.
4. Помещение для размещения печки должно быть достаточно просторным. Минимальная длина 2 метра, чтобы легко помещался лежак.
5. Проводка многоквартирного дома имеет ограничения, поэтому подключение электропечи для сауны разрешается только до 6 кВт или понадобится специальное усиление кабеля и письменное одобрение знерго надзора.
6. Перед установкой проверяется наличие и работоспособность кнопок аварийного отключения, регулирующих ручек, температурных таймеров. Только заводские конструкции гарантируют полную безопасность.

Принимать процедуры или просто длительный период находиться возле печи в положении стоя категорически запрещается. Большое количество выделяемого тепла у не совсем здоровых людей часто провоцирует головокружения, ускорение пульса. Следует лечь и расслабить мышцы.

Электрические печи-каменки

Производственные электрические печи-каменки

Электрические печи для бани хороши тем, что достаточно быстро разогреваются и поддерживают требуемую температуру. Для них не требуется отвода дыма. Они обеспечивают чистоту, так как не используют твердого топлива, при котором образуется зола.

Какие же у них преимущества?

• Во-первых, это удобство эксплуатации. Печь для бани электрическая подсоединена через пульт управления, позволяет регулировать параметры под личные предпочтения и включение и отключение в любой момент времени.
• Во-вторых, это наличие термостата и предохранителя от перегрева.
• В-третьих, это безопасность. Полное отсутствие возможности отравления угарным газом.
• В-четвертых, это защита от получения случайных ожогов, так как специальный корпус и компактные размеры предотвращают такую возможность.

Ну и конечно, существует минус, но, пожалуй, единственный, это — затрачиваемая электрическая энергия, которая не очень дешевая. Выпускаются электрические банные печи различной мощности, и их основу составляют нагревательные ТЭНы.

Монтаж

• Выбирайте электропечь для бани по номинальному напряжению. До 7 кВт печки изготовляют на напряжение 220 В, выше 7 кВт изготовляют на 380 В;
• При установке печи подсоединение к сети происходит через УЗО (устройство защитного отключения).

Работа

Рассмотрим, как работают печи электрические банные на примере одного из видов электропечи. Корпус электропечи изготовляют из нержавеющей стали в виде короба.

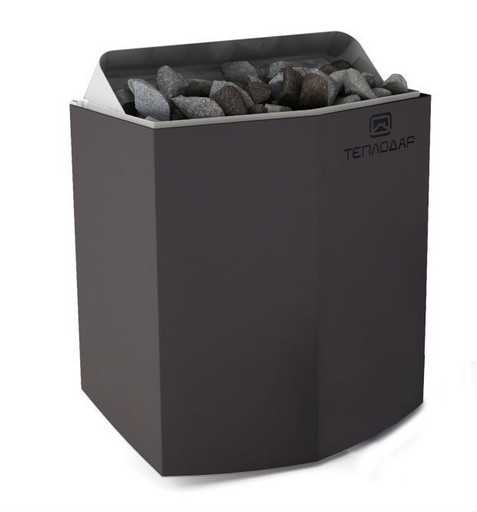

Электрическая печь-каменка

Внутри располагаются ТЭНы, а между ними и сверху находятся камни. Почему используется нержавеющая сталь? При нагреве она не обгорает и не выделяет вредных веществ. В этой печи ТЭНы также изготовлены из нержавеющей стали. Находящийся внутри бак имеет горловину с дверцей для подлива воды.

За этим агрегатом следит электроника, находящаяся за пределами парной и собранная в пульт управления. От него же идут провода управления к ТЭНам.

Пульт управления

Блок нагрева

Он работает через таймер и включает нагрев ТЭНа. Максимально допустимая температура нагрева ТЭНа — 650 градусов. Срабатывание датчика на нагрев происходит при снижении температуры до 600 градусов, о чем сигнализирует лампочка «Нагрев».

Схема цепи управления

Блок готовности

Этот блок отвечает за отключения механического таймера в режиме «Нагрев». При прогреве камней таймер находится в режиме ожидания. За работу датчика температуры отвечает блок управления. Срабатывание таймера происходит при достижении верхнего слоя камней 550 градусов и загорается лампочка «Готово».

В этот момент можно подбрасывать воду на камни. Температура верхнего слоя камней приближается к температуре ТЭНов. Этот режим самый экономный. Блок готовности необходим для продолжительной службы ТЭНов.

Блок освещения

Это блок представляет собой простой тумблер для управления освещением в парной. Существуют механический или электронный.

Тип пульта управления:

• Простой, на дисплее три лампочки: «Сеть», «Нагрев» и «Готово».
• Сложный, где время включения и выключения можно запрограммировать.

Минерит

В Финляндии компания Cembrit Oy выпускает отличный жаропрочный, экологически чистый материал, который идеально подходит для защиты стен от печи — минерит. Плиты включают в свой состав:

• белый или серый цемент на 90%;
• минеральные наполнители;
• армирующее волокно.

Главное преимущество минерита заключается в том, что в нем нет асбеста, в то время как производители отечественные используют его при производстве фиброцементных плит.

Монтаж минерита

Прежде чем изолировать печь от стены, приобретаем:

• листы минерита ЛВ сауна — 2 шт.;
• керамические 30 мм втулки крепления — 4 шт.;
• винты с потайной или скругленной головкой.

Как монтировать плиту, зависит от расстояния от печи до стены:

• если печь находится на довольно большом расстоянии от стены, то минерит крепим на стену, используя винты;
• при расстоянии минимум 50 см, лист крепится не вплотную к стене, а с зазором в 3 см, для чего используются керамические втулки;
• если между печью и стеной бани совсем мало места, то крепят два листа.

Установка двойных листов выполняется просто:

• берем лист и устанавливаем его на стену, прикручивая винтами;
• далее следует установка керамических втулок;
• после выполнения первых двух операций, крепим второй лист.

Имейте ввиду
: если выполнять отделку стены за печью во вновь построенном здании, то при усадке, лист минерита может дать трещину. Чтобы устранить эту проблему, необходимо в листе сделать пазы, по которым будут ходить винты, а на полу под лист подложить обрезки. Когда процесс усадки завершиться, листы прикручиваются окончательно.

Дополнительно подстраховаться поможет лист из нержавеющей стали, прикрепленный к плите.

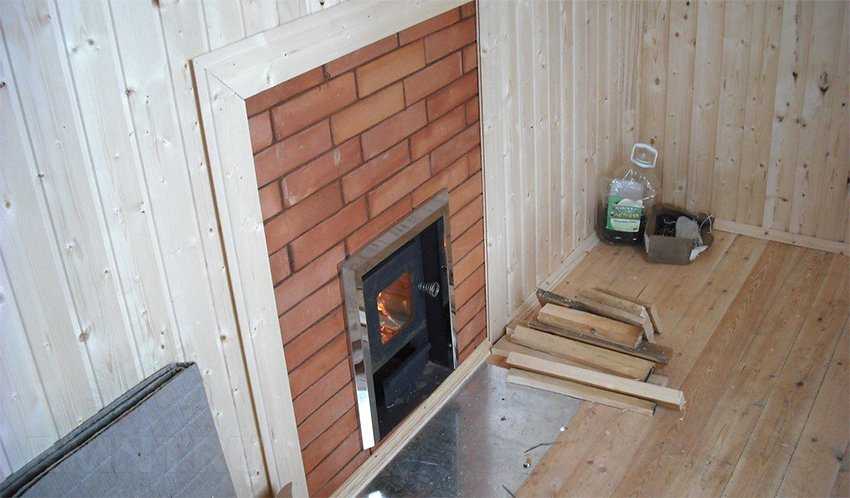

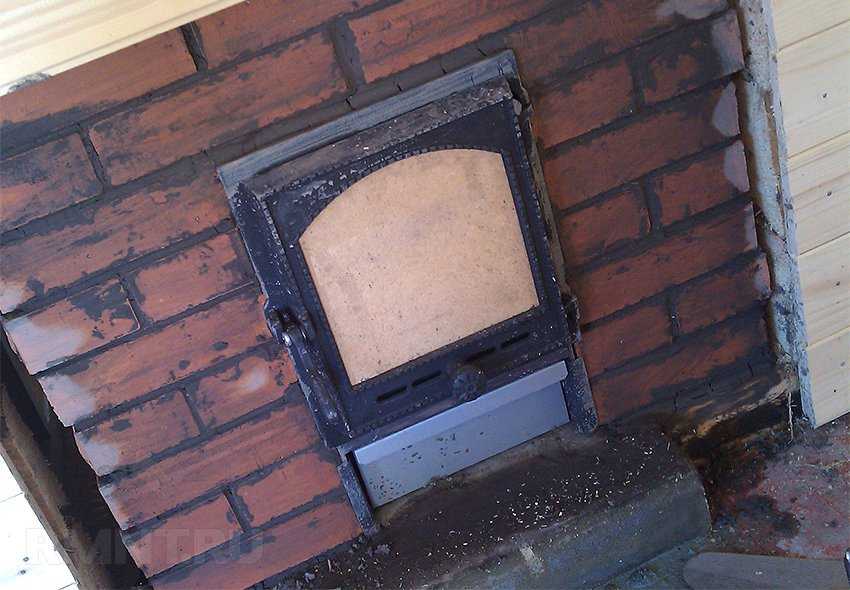

Проход топочной дверцы

Вынесенная топка для банной печи — идеальный вариант. При горении из парилки не крадется кислород и теплый воздух, нет древесной пыли и мусора, больше свободного пространства. Такая установка представляет наибольшую сложность для самостоятельного выполнения.

Существует мнение, что баня строится вокруг печи, по крайне мере настоятельно рекомендуется устраивать перегородку между предбанником и парной только после окончательной установки каменки. Примечательно, что до строительства этой стены уже должен быть выложен теплоотражающий экран на высоту печки.

С отступом в 50 см от стенок горловины топки устанавливаются вертикально два бруса 100х60 см, они плотно примыкают к обкладке печи. Брусья выравниваются в плоскости перегородки и закрепляются посредством стальных уголков к полу и потолку. От этих балок в обе стороны устраивается каркасная стена со слоем утеплителя 100 мм, деревянная вагонка нашивается по горизонтальной обрешетке из 20 мм планок.

Пространство между брусьями закладывается пустотелым глиняным кирпичом, горловину топки нужно аккуратно обложить с обеих сторон. Связующее для кладки — смесь цемента, песка и шамотной глины в соотношении 1:2:5. Смесь глины с песком замачивается на сутки, цемент добавляется непосредственно перед использованием. Учтите, что обе стороны стены будут видны, поэтому кладку рекомендуется выполнять по стальным пруткам 10 мм толщины, а доборы аккуратно подрезать болгаркой.

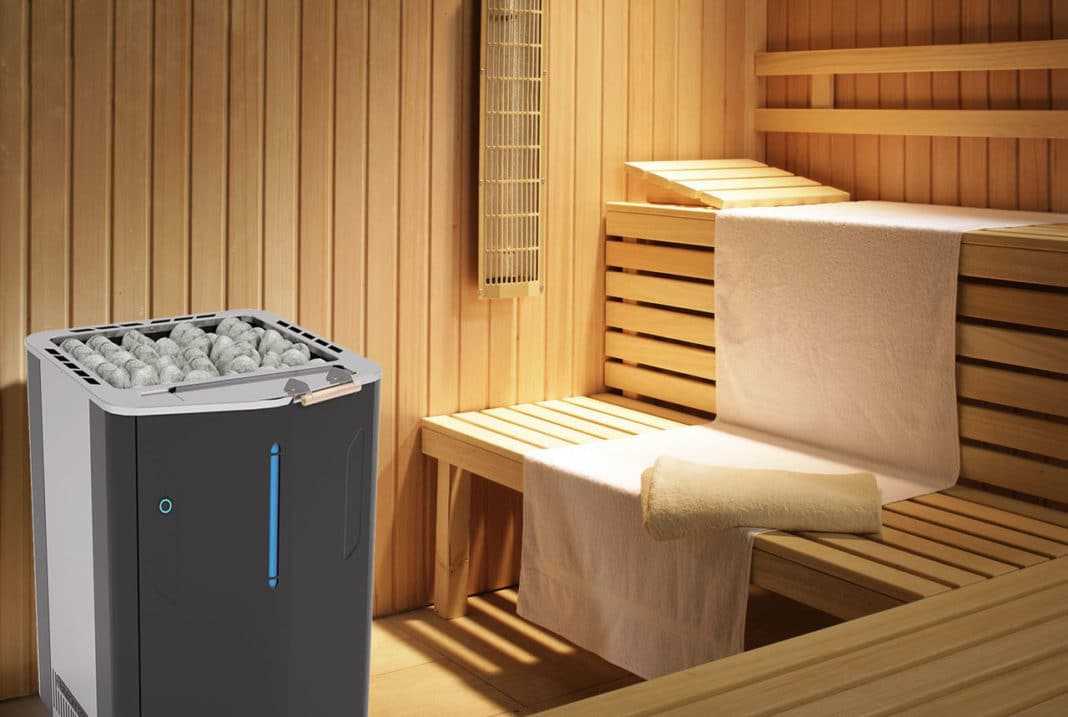

Советы по установке электрической печи в сауне

Электрическая печь в готовой сауне ИТС.

Электрокаменка – сердце сауны. И от того, какое оно и как это «сердце» работает, зависит многое! Например:

— достигнет ли температура воздуха в парной необходимого для Вас диапазона;

— будут ли вокруг печи перегреваться окружающие стены и потолок сауны;

— какой риск обжечься парильщику о нагретые части электрокаменки …

И главное: неквалифицированный монтаж печи для сауны может стать причиной пожара! Обращайтесь к проффи – в сервисный отдел компании ИТС. Наши главные рекомендации по установке электрооборудования в сауне следующие:

1) Банную каменку необходимо подсоединять к стационарной электросети.

2) Для определенного объема парной подбирается электрическая печь необходимой мощности (от 3 кВт и выше). Малые по мощности электрокаменки (до 4,5 кВт) могут работать на однофазном токе; более мощные – только на трехфазном (3 × 220 В). Определить необходимую для Вашей сауны мощность печи можно по выведенной опытным путем формуле: 0,8–1,2 кВт на 1 м3.

3) Работа электропечи регулируется при помощи панели управления, которая может быть как встроенной в конструкцию печи, так и выносной в предбанник сауны. Монтаж выносной системы управления необходимо делать согласно прилагаемой инструкции!

4) Заранее предусмотреть возможность подведения к электрической печи сауны медного кабеля определенного сечения:

Мощность печи (кВт)	медный провод	предохранитель (А)	напряжение (В)
трехфазный	однофазный	трехфазный	однофазный	трехфазный	однофазный
3,0	5 × 1,5	или	3 × 2,5	3 × 6	или	15	3 × 220	или	220
4,5	5 × 1,5	3 × 6	3 × 10	25	3 × 220	220
6,0	5 × 1,5	‑	3 × 10	‑	3 × 220	‑
8,0	5 × 2,5	‑	3 × 10	‑	3 × 220	‑
9,0	5 × 2,5	‑	3 × 10	‑	3 × 220	‑
10,5	2 × 5 × 2,5	‑	3 × 10	‑	3 × 220	‑
12,0	2 × 5 × 2,5	‑	3 × 10	‑	3 × 220	‑

5) При установке электрокаменки нужно следить за тем, чтобы расстояния между печью и поверхностями сауны были не меньше рекомендуемых в ее инструкции по монтажу — эти дистанции определяются конструктивными особенностями каменки. Следует также следить за тем, чтобы пол, на котором стоит банная печь, не был покрыт легковоспламеняющимися материалами. Как минимум, участок пола под каменкой рекомендуется выложить керамической плиткой.

6) Расстояния между защитным ограждением электропечи и полками, а также другими предметами из воспламеняющихся материалов, должны быть как можно больше – для каждого нагревателя свои, в среднем, не менее 7 см.

7) Камни для сауны необходимо основательно промыть в проточной воде и поместить в нужном количестве и порядке между и наверх ТЭНов печи. Запрещается эксплуатировать электропечь, не уложив в нее банные камни! Это может привести к повреждению электрокаменки и к пожару!

Воздухообмен в сауне: свежий воздух поступает через вентиляционное отверстие за печью…

9) В каждой сауне следует организовать правильную вентиляцию. Входное отверстие должно находиться за печкой каменкой на высоте примерно 5–10 см от пола. Отверстие для выхода воздуха располагается на противоположной, относительно печи, стене сауны, например, в нижней части парной.

Минимальные показатели для проветривания и поступления свежего воздуха должны быть таковыми:

Мощность сети (кВт)	Диаметр вент. отверстия (мм)
3–6,0	150
8,0	175
9,0	210
12,0	250

Регулирование потоками воздуха в парной возможно при помощи, например, вентиляционных решеток и заглушек производства ИТС.

Соблюдая вышеперечисленные требования к монтажу электрического оборудования в сауне, Вы сделаете свою жизнь более спокойной, безопасной и комфортной. В этом Вам готовы помочь электрики высокой квалификации компании ИТС. Ждем Вас в нашей службе сервиса! Назад в раздел
