Что такое редуктор давления и почему его нужно ставить почти в каждой квартире

Как устроены регуляторы различного типа?

Устройство и принцип действия регуляторов разнится в зависимости от вида конструкции, которая бывает проточной, мембранной и поршневой.

Проточный регулятор

Принцип работы данного устройства заключается в регулировке давления при помощи сложного лабиринта с множеством тупиков и поворотов внутри. Благодаря простой конструкции и доступного материала изготовления, имеет довольно низкую стоимость. Как правило, в квартирах их не устанавливают, а чаще всего применяют в системах орошения.

Проточный регулятор давления, используемый при поливе посевов

Редуктор мембранного типа

Это устройство работает за счет пружины, которая находится в герметичном корпусе. Мембранный регулятор отличается большой надежностью, неприхотливостью и легкостью регулировки напора. Рабочий расход находится, как правило, в диапазоне от 0,5 до 3 м3/ч.

Мембранный редуктор надежен, но имеет довольно высокую стоимость

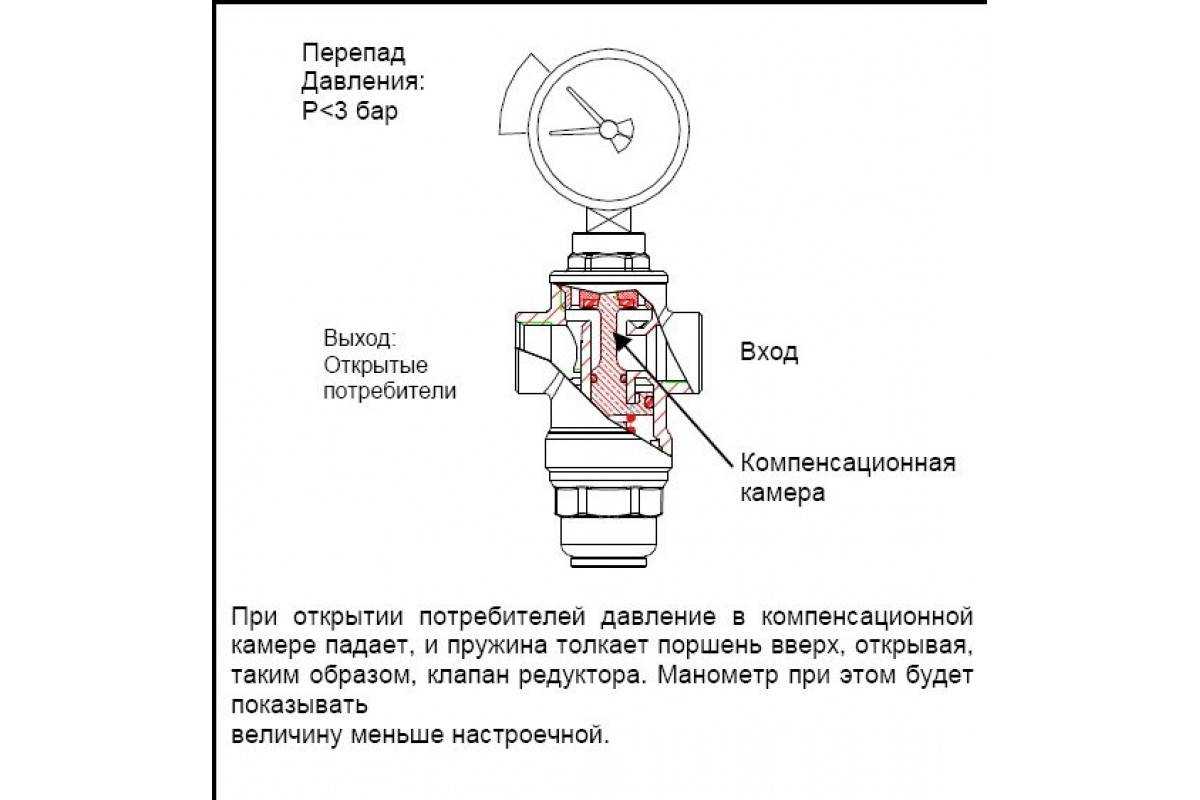

Поршневой редуктор

Основной элемент данной конструкции – поршень на пружине, который в зависимости от напора либо перекрывает, либо открывает проход. Стандартный диапазон регулирования – 1-5 атм.

Единственный недостаток в устройстве поршневого редуктора – это подвижные элементы, которые подвержены довольно быстрому износу

Рейтинг лучших моделей

Деление РДВ на «для частных домов» и «для квартир» — условно.

Выбор модели зависит от нескольких факторов:

1. требуемый перепад давления;
2. количество сантехнических потребителей;
3. многофункциональность;
4. стоимость оборудования и его надежность.

Поэтому рассмотрим лучшие варианты для домов и квартир исходя из его пропускной способности или размера сечения дросселя.

Для частных домов

Разберем наиболее популярные модели.

Honeywell D04FM-¾A — универсальный

Мембранная конструкция, оснащена выходом для манометра, материалы: корпус — DZR латунь, мембрана LSTR. Диапазон регулировки 1,5-6 бар, температура до 70°C.

Преимущества:

1. повышенный эксплуатационный ресурс,
2. подходит для горячего и холодного водоснабжения,
3. удобная регулировка давления,
4. двойная резьба: на ½ дюйма внутренней или ¾ дюйма внешней.

Недостатки:

• достаточно высокая стоимость – переплата за мировой бренд – от 2,6 тыс. рублей;
• деликатная мембрана -при регулировке требуется ослабление фиксирующего винта, иначе возможен прорыв диафрагмы.

Honeywell D06FM

Улучшенная модификация. Этот клапан имеет встроенный фильтроэлемент.

Имеет две разновидности:

1. D06FM A — с прозрачной полимерной колбой (холодное водоснабжение: до 40 °C)
2. D06FM B — цельнометаллической латунной (до 60 °C).

Конструкция снабжена удобной регулировкой — она позволяет производить точную настройку без использования манометра. Также в отличие от других аналогов сконструирован с двумя выходами для подключения манометра, находящихся снизу и сбоку.

Из недостатков:

• Со временем настройка по регулировочным делениям не соответствует действительному.
• Высокая цена – около 4 тыс. рублей.

OR0232 и OR0233

Поршневые вариации мощных и компактных регуляторов.

Регулировка с помощью ключа, оборудованы входом подключения манометров, обладают малыми размерами.

Отличие этих модификаций заключается в предельных входных давлениях: размеры камеры и поршня отличаются, — так 0232 работает с величиной не более 16 бар, а 0233 ограничен входящим давлением 25 бар.

Также OR 0233 оснащен двумя отверстиями для подключения манометров: снизу и сбоку.

Преимущества:

1. Малые габариты, долговечность и эксплуатация до 130 С° (холодное и горячее водоснабжение).
2. Используется там, где требуется понижение с высоких величин давления — оптимален для частных домов.
3. Относительно невысокая стоимость – не более 1,5 тыс. рублей.

Поскольку регулятор поршневого типа, то ему присущи недостатки данной конструкции: установка только в одном положении (поршень вертикально), образование течи через уплотнительные кольца, риск заклинивания при гидроударе.

Модели регуляторов давления воды для квартир

Ниже представлен обзор лучших представителей в этой категории.

WATTS DRVN и HEIZ 1268221

Достойные регуляторы для многоквартирных домов. У этих аналогов похожая конструкция с HONEYWELL D06FM:

• настроечная ручка со шкалой настраиваемого давления,
• удобное расположение подключения манометра.

Однако значения пропускной способности несколько ниже, что вполне достаточно для индивидуальных квартир.

CALEFFI 5330

Со сменным картриджем и съемным сетчатым фильтром. Корпус устройства изготовлен из стойкой к вымыванию латуни CW602N.

Настройка производится с помощью ключа с обязательной установкой манометра.

Конструкция прибора весьма практична, удобна для профилактики и замены внутреннего механизма.

Наклонённый корпус содержит в себе сменный мембранный картридж, оснащен сетчатым фильтром. Механизм и сетка легко вынимается и просто чистится.

Преимущества:

1. малые размеры, изготавливаются в разных модификациях: с манометром и без, под внутреннюю и внешнюю резьбу;
2. есть возможность установки на медную трубку.

Недостаток заключен в преимуществе: при выходе из строя регулировочного механизма, требуется оригинальный ремкомплект.

VALTEK

Питерская компания специализируется на поршневых и мембранных редукторах. Все модели изготавливаются на производстве в Италии (характеризуются хорошим качеством), кроме VT.298.N и VT.082.N, которые изготавливаются в Китае.

Однако у последних есть свои преимущества — многофункциональность и компактный размер. Кроме того, VT.082.N имеет удобную регулировку ручкой, — следует иметь ввиду, что она фиксированная на 2 и 3 бара.

Преимущества продукции:

• разнообразный ассортимент;
• приемлемое качество
• доступная цена.

Из недостатков можно выделить использование «устаревшего» материала: латуни, которая не обладает увеличенной способностью к вымыванию отложений.

Подробный обзор редукторов Valtec в нашей статье.

Принцип работы водяного редуктора с мембраной

В качестве силового регулирующего элемента также используется пружина, однако ее действие направлено на поверхность мембраны, выполняющей функцию клапана. С целью исключения засорений, которые могут быть критичными для мембраны, регулирующая механика заключается в герметичную камеру. Демпфирующие камеры также позволяют минимизировать воздействие сетевых вибраций на чувствительный элемент регулятора.

Благодаря конструкционной оптимизации водяной редуктор данного типа способен обеспечивать скорость движения потока до 3 м3/час, что является неплохим показателем в контексте бытового применения. В целом же это неприхотливые в обслуживании и универсальные с точки зрения сфер применения устройства, также отличающиеся высоким сроком службы.

Виды регуляторов давления воды

По видам регуляторы давления можно разделить на поршневые, мембранные, проточные, автоматические и электронные. Рассмотрим каждый в отдельности.

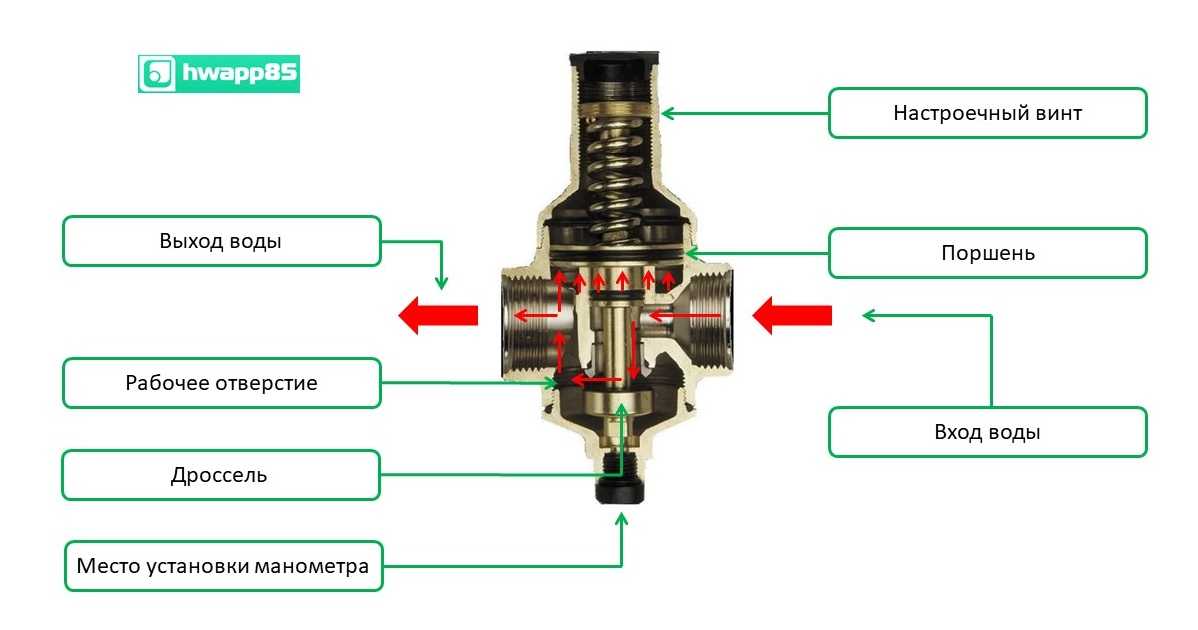

Поршневые

Поршневой регулятор

Конструктивно самый простой регулятор давления, еще называемый механическим. Из-за того что принцип его работы основан на работе подпружиненного поршня. Который регулирует входящее давление из трубопровода и устанавливает его с помощью регулировочного винта. Уменьшая или увеличивая пропускную способность редуктора, согласно требованиям пользователя. Выходное давление в системе показывается с помощью установленного манометра на выходе.

К минусам этого прибора можно отнести чувствительность поршня к различным видам мусора в водопроводе. Из-за чего он быстро приходит в негодность. Эта проблема решается установкой фильтра перед входным отверстием регулятора давления. Пропускная способность такого РДВ – от одной до пяти атмосфер.

Мембранные

Мембранный

Регулятор давления, заслуживший славу надежного и неприхотливого в использовании бытового прибора с пропускной способностью от 0,5 м3 до 3 м3 в час. Имеющего достаточно высокую цену из-за надежности конструкции. В связи со своей высокой стоимостью, замену или установку этого агрегата лучше доверить опытному специалисту.

Основой его работы служит мембрана с пружиной, находящаяся в герметичной камере. Поэтому полностью защищена от различного вида засоров. Пружина передает усилие на небольшой клапан, который в свою очередь регулирует размера выходного потока воды в систему домашнего водопровода.

Проточные

Проточный редуктор воды

Надежность и неприхотливость проточного РДВ обеспечивается полным отсутствием в нем подвижных деталей. Что сказывается на его долговечности.

Стабилизация выходного давления происходит за счет множества узких внутренних каналов. Распределяясь по которым, хаотичное входящее давление воды сначала гасится прохождением через множество поворотов. Приходит к заданному параметру, а затем сливается в один выходной канал.

Применение проточного регулятора давления, как правило, сводится к оросительным системам приусадебных участков.

Автоматические

Автоматический регулятор давления конструктивно является аналогом мембранного РВД. Наличие двух винтов для изменения рабочего диапазона давления в водопроводной системе отличает его от мембранного.

Работу прибора обеспечивают мембрана и две пружины, сила сжатия которых регулируется специальными гайками. При слабом входящем напоре воды мембрана ослабевает. При увеличении входящего давления происходит сжатие мембраны, приводящего к уменьшению выходного канала.

В комплекте с автоматическим РДВ идет автоматический регулятор давления, который приводит в действие пружины на мембране. При слабом давлении, пружинки замыкают контакты, приводя в действие насос. В задачу которого входит поддержание давления в системе на заданном уровне.

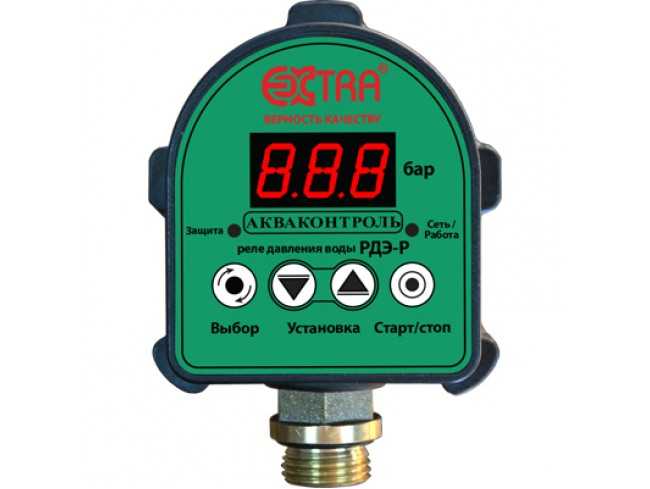

Электронные

Электронный регулятор давления воды

Это сложный прибор полностью автоматического типа с бесшумной работой, обеспечивающий полную защиту систему от гидроударов.

Электронный дисплей показывает текущую информацию о характеристиках потока воды в домашнем водопроводе. Электронный механизм производит непрерывный мониторинг напора воды в трубопроводе, используя датчик движения.

Насосная станция, входящая в комплект прибора, включается автоматически при поступлении сигнала от датчиков слежения. При сухом водопроводе электроника не позволит включиться помпе.

Благодаря продуманному электронному механизму, этот прибор полностью обеспечит все потребности пользователя в автоматическом режиме.

Нормативная база РФ для редукторов давления воды

Основным документом здесь являются «Строительные нормы и правила» №2.04.2 от 1984 года, которые устанавливают, что для подачи воды в многоэтажных жилых домах, по мере движения потока вверх, давление в магистрали должно повышаться на 0,4 атмосферы с каждым этажом. При этом необходимая сила напора для первого этажа устанавливается в 1 атмосферу. Наращивание напорной силы осуществляется посредством циркулярного насоса, для которого определены следующие нормы:

• Холодное водоснабжение – от 0,3-6 атмосфер;
• Горячее водоснабжение – 0,3-4,5 атмосфер.

Опираясь на данные показатели, для редукторов устанавливаются отдельные требования, которые для каждой модели закреплены в «Государственном стандарте» №12678 от 1980 года. Сам монтаж рассматриваемых регуляторов должен проводиться по нормам, закрепленным в ГОСТ 2874 от 1982 года. Это касается систем с пропускной температурой в пределах от +5 до +75 градусов Цельсия.

Трудности выбора

При покупке РДВ всегда следует обращать внимание на следующие нюансы и заранее узнать необходимые параметры как собственной магистрали, так и самого устройства:

• Диаметр трубы – обычно составляет 0,5 или 0,75 дюймов, но некоторые магистрали могут иметь диаметр и 1 и 1,25 дюйма. Поэтому, лучше заранее иметь представление о нужном диаметре трубы, не возлагая надежд на «стандарт»;
• Метод поддержания параметров – для сетей с перманентным движением воды необходимы исключительно динамические модели, а для бытовых нужд спокойно подойдут и статистические;
• Пропускная способность – надлежащая регулировка не возымеет эффекта, ежели неверно рассчитать пропускную способность устройства. Обычно, типовая квартира с 3-4 квартирантами использует устройства с КПД в 3-4 кубических метра воды в час. А вот для большого частного дома или промышленного производства данный показатель начинается от 10 кубов в час;
• Рабочая температура – стандартные модели способны работать и с холодным и горячим водоснабжением. Но существуют и модели, специально предназначенные для работы с повышенными температурами;
• Оснащение манометром — данный вспомогательный элемент позволит более точно контролировать давление в трубопроводе и своевременно подскажет, когда нужно отрегулировать водный напор. Элемент хоть и необязательный, но предпочтительный;
• Если в доме (на обслуживаемом объекте) используется множество единиц бытовой техники (бойлеры, стиральные машины, насосы), то для предотвращения гидроударов следует оснастить каждый такой объект отдельным РДВ.

Рейтинг самых качественных бюджетных редукторов стоимостью от 300 рублей

OGINT RDB02 поршневой Ду15 Ру16 м/м Рн 1-9

Бюджетное, недорогое устройство китайского производства, которое предназначено для установки в разнообразных системах водоснабжения. При изготовлении этой модели использовалась латунь. Благодаря никелевому покрытию этот агрегат обладает весьма продолжительным сроком эксплуатации. Прекрасно подходит для организации холодного водоснабжения в частных домах, дачах.

Размер резьбы у этого ограничителя – G1/2. Относится к устройствам поршневого типа. Выдерживает давление в 16 бар. Для подключения к сети используется внутренняя резьба. Масса изделия – 330 гр.

OGINT RDB02 поршневой Ду15 Ру16 м/м Рн 1-9
Достоинства:

• Цена (средняя стоимость 400 рублей);
• Простота монтажа и регулировки;
• Качество материалов;
• Небольшой вес.

class=’s-article__points-list’>

Недостатки:

BL 6823 TIM

Дешевый, бюджетный поршневой регулятор, который специально разработан для использования в системах водоснабжения частных, а также многоэтажных домов. Применяется для стабилизации потока жидкости в системе, защиты подключенных к водоснабжению бытовых приборов от гидроударов. Эта модель может активно применяться как для подключения бытовых аппаратов в квартире либо на магистральном трубопроводе или его ответвлениях.

Дополнительно оснащается манометром, а также обладает продолжительным периодом эксплуатации. Применение этого агрегата актуально в системах отопления и водоснабжения, где наблюдаются постоянные скачки потока воды (более 1 бар).

Корпус этого аппарата сделан из латуни. Диапазон регулировки составляет от 1,5 до 6 бар (заводская стандартная настройка – 3 бар). Максимальный рабочий уровень – 16 бар. Диапазон максимальной рабочей температуры жидкости равен не более +70 градусов по Цельсию.

BL 6823 TIM
Достоинства:

• Надежность;
• Долговечность;
• Устойчив к коррозии;
• Обеспечивает 100% защиту от гидроудара;
• Качество материалов корпуса;
• Цена (500 рублей).

class=’s-article__points-list’>

Недостатки:

CTM TERMO

Качественный, бюджетный регулятор, который прекрасно подойдет для сетей холодного, а также горячего снабжения воды. Кроме того, эту модель можно применять для обустройства системы отопления. Этот аппарат активно гасит скачки гидроударов в сети и защищает подключенные бытовые приборы.

Диапазон регулирования равен от 1 до 6 бар. Заявленная компанией производителем продолжительность эксплуатации этого прибора равна около 15 лет. Корпус сделан из латуни. Страна – производитель Китай.

CTM TERMO
Достоинства:

• Невысокая стоимость (669 рублей);
• Универсальность применения (холодное, горячее водоснабжение, отопление);
• Качество материалов;
• Продолжительность эксплуатации.

class=’s-article__points-list’>

Недостатки:

PRV 253 ½ дюйма PROFACTOR

Надежный регулятор, способный понижать, а также стабилизировать уровень силы потока воды на входе системы. Подходит для монтажа на бытовых водопроводах и прекрасно обеспечивает стабильный уровень давления жидкости, которая поступает из центральной водопроводной системы.

Эта модель обладает небольшими габаритами и практически не создает шума во время работы. Прекрасно подходит для установки в небольших водопроводных системах (частных домах, квартирах). Корпус изделия выполнен из никелированной латуни. Диапазон регулировки составляет 1-6 бар. Максимальная рабочая температура работы +60 градусов по Цельсию.

PRV 253 ½ дюйма PROFACTOR
Достоинства:

• Стоимость (670 рублей);
• Отсутствие шума во время работы;
• Прочный корпус.

class=’s-article__points-list’>

Недостатки:

• Небольшой предела максимальной рабочей температуры;
• Преимущественно используется в небольших системах подачи жидкости (дома, квартиры).

class=’s-article__points-list’>

Minibrass ½ дюйма Itap 361

Качественная модель регулятора, представленная на отечественном рынке популярным итальянским производителем. Подходит как для бытового, так и для промышленного применения. Эту модель можно устанавливать на холодное, а также горячее водоснабжение или отопление. Кроме того, этот аппарат пригоден для монтажа на системы, отвечающие за подачу сжатого воздуха либо жидкостей, которые не оказывают агрессивное воздействие на материал, из которого изготовлена задвижка устройства.

Корпус этой модели сделан из латуни. Диаметр подключения равен ½ дюйма. Рабочий показатель на выходе равен 1-4 бар. Уровень максимально допустимой рабочей температуры +80 градусов по Цельсию.

Minibrass ½ дюйма Itap 361
Достоинства:

• Приемлемая стоимость (889 рублей);
• Универсальность;
• Высокое качество изделия;
• Простота установки и настройки;
• Возможность дополнительного подключения манометра.

class=’s-article__points-list’>

Недостатки:

Обзор марок и цен

Фирма	Модель	Характеристики (давление в атмосферах, температура в градусах) и описание	Цена в рублях
Valtec	VT.085.N.0407	Без манометра, мембранный. Регулировка давления 1-7, максимальное давление 25 , максимальная температура 80.	2100
Valtec	VT.088.N.0455	Поршневой, с манометром. Регулировка давления 1-5,5, максимальное давление 16, максимальная температура 90.	1400
Valtec	VT.087.N.0445	Поршневой, без манометра. Регулировка давления 1-4,5, максимальное давление 16. Максимальная температура 80.	1100
Far	FA 2866 12	Миниредуктор. Регулировка давления 1-6, максимальное давление 25, максимальная температура 70.	3100
Far	FA 2867 34	Миниредуктор с манометром. Регулировка давления     1-6, максимальное давление 25, температура 70.	4100
RBM	V731	Редуктор с манометром. Регулировка давления 0,5-7, максимальное давление 15, максимальная температура 70, диаметр отверстий 20 мм.	3300
Icma	Миньон 247/91247AD06	С отверстием под манометр. Регулировка давления 1-4, максимальное давление 16, максимальная температура 90.	800

Перед покупкой редуктора установите фильтры грубой и тонкой очистки воды. Без них самый надежный РДВ быстро выйдет из строя (в зависимости от количества грязи в воде).

Модификации редукторов

Прежде чем сделать окончательный выбор, попросите продавца предъявить сертификаты соответствия. Приобретайте только те РДВ, у которых есть сертификат соответствия, он гарантирует, что устройства произведены в соответствие с ГОСТ.

Редукторы давления воды защищают подключенную к водопроводу бытовую технику от излишнего давления и гидроударов. Из статьи вы узнали о принципах работы РДВ, монтаже и обслуживании и научились выбирать редукторы. Это позволит вам предотвратить повреждение дорогостоящей бытовой аппаратуры – стиральных и посудомоечных машин, водонагревателей и других устройств.

Материалы взяты с источника: first-apartment.ru

Уличный очаг из подручных материалов.

Для любителей применять подручные материалы также есть красивые варианты уличного очага.

Например, можно сделать такой красивый очаг из старого таза и остатков камня и металла.

На самом деле для внутренней части очага подойдет любой прочный металл.

Этим металлом может стать бак от стиральной машины.

Для его функционирования достаточно приварить к нему ноги.

А можно добавить минимальную кладку из кирпича. Работы немного, а разница ощутимая.

Иногда место для костра располагают в углублении на участке — этот прием используют для ветреного или шумного участка, так создается более спокойная и тихая атмосфера у кострища.

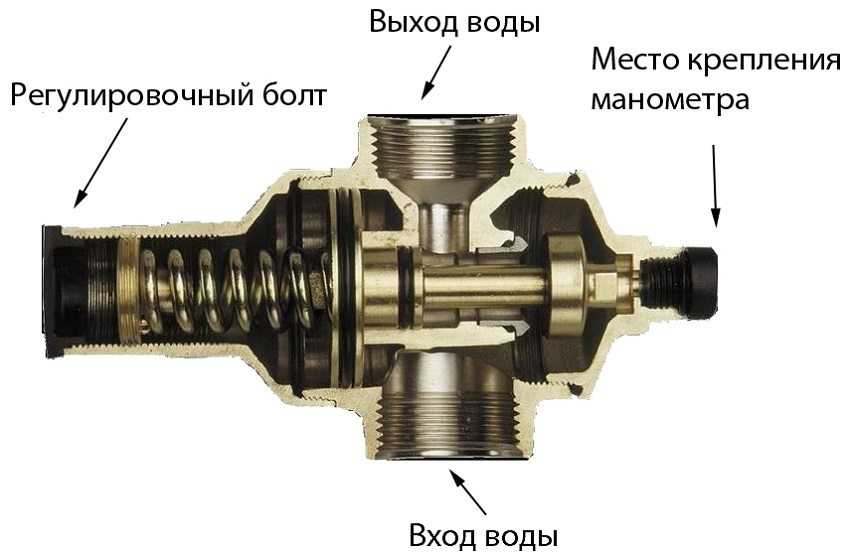

Как устроен редуктор давления воды: схема и конструкция

Главный принцип функционирования предельно прост: жидкость действует на внутренние клапаны, отклоняя их в ту или иную сторону. Затворам удается сохранять исходное положение за счет встроенных пружин. В случае возрастания водного напора пружинные элементы сжимаются, что заставляет клапанную тарелку сдвинуться к седлу регулятора. В результате удается снизить критические показатели.

Все это действует и в обратном направлении: если давление изначально были слишком низким, прибор высвободит дополнительные потоки в трубопроводе, раскрыв клапаны.

Ключевая характеристика РДВ – полная автономность работы. Так, вам не придется прибегать к помощи сторонних механизмов или приспособлений. Хватит одной установки редуктора, его подключения к трубопроводу. Уже это позволит регулировать водные потоки, контролируя основные показатели.

Кроме того, нельзя забывать о защите от гидроударов. Это еще одна важная опция, помогающая приборам не выходить из строя раньше времени.
