Какой приточный клапан выбрать: разновидности клапанов, особенности выбора + обзор лучших брендов

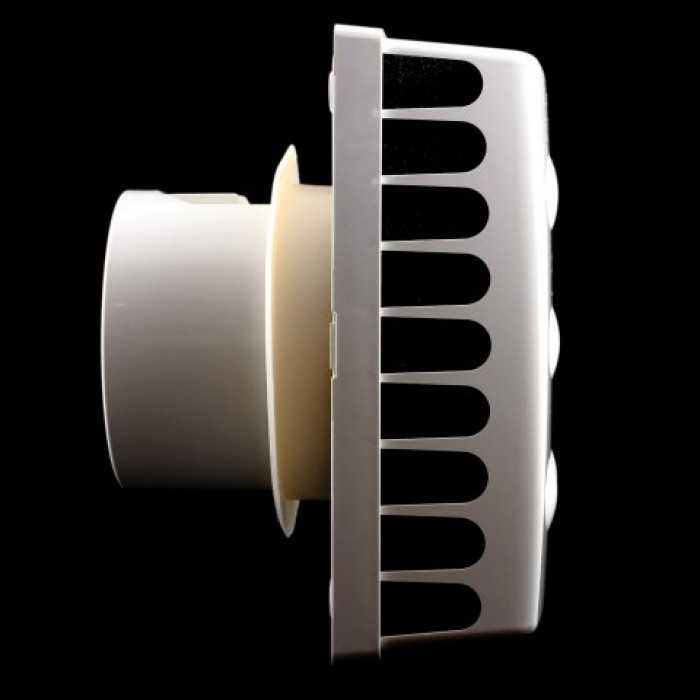

Виды приточных клапанов для стен

Для обеспечения притока воздуха в помещение устанавливают стеновой клапан приточной вентиляции.

Существует несколько разновидностей:

• в первую очередь все модели отличаются пропускной способностью;
• некоторые виды при необходимости полностью перекрывают доступ воздуха с улицы;
• клапанные механизмы подбирают по сечению воздуховода;
• для дополнительной защиты от шума используют разновидности с тепло- и звукоизоляцией (так есть модели без дополнительной изоляции);
• в зависимости от способов настройки выделяют заслонки с автоматическим и ручным управлением либо без регулировки;
• в некоторых моделях предусмотрена возможность использования дополнительных аксессуаров.

Все стеновые клапаны отличаются конструктивными особенностями и внешним видом. Их изготавливают из разных материалов. Конфигурацию модели, устанавливаемой в воздуховод, подбирают по сечению короба. Прямоугольные пенополистирольные клапаны ставят под подоконником.

Преимущества и недостатки

Среди преимуществ выделяют:

1. Поскольку окна реже открывают на проветривание, клапанный механизм в стене способствует продлению срока службы фурнитуры.
2. Устройства защищают от уличного шума, чего нельзя сказать об открытых на проветривание окнах.
3. Если установить клапан приточной вентиляции в стене с регулятором, то объемы поступающего свежего воздуха регулируют на свое усмотрение. По этой причине не советуют покупать дешевые устройства без регулировки.
4. В зависимости от места установки клапанный механизм совершенно незаметен в интерьере помещения. Обычно его ставят под подоконником или за шторой возле окна, где он невиден.
5. Для устранения резких температурных перепадов в комнате устройства крепят возле батареи или в верхней части стены. Поступающие холодные воздушные массы будут успевать нагреваться при перемешивании с теплым воздухом в помещении.
6. В сравнении с полноценной приточной системой вентиляции клапан стоит намного дешевле. В зависимости от сложности модели он обойдет в 45-77$ (3-5 тысяч рублей). Цена дорогих разновидностей с рекуператорами и вентиляторами стартует от 15 000 рублей (230 долларов). Высокая стоимость оправдана повышенной эффективностью и удобством использования.

Главный минус всех стеновых клапанов заключается в необходимости высверливания отверстия во внешней ограждающей стене. Если в процессе установки допустить ошибки, стеновая поверхность и воздуховод покроются наледью зимой. Устройства без встроенного вентилятора обеспечивают приток воздуха в количестве 30 м³ в час. Этого объема достаточно только для одного человека.

Назначение и принцип работы

Приточные воздушные клапаны для установки в стене поддерживают в помещении комфортный микроклимат и регулируют влажность. Благодаря этому люди и животные хорошо себя чувствуют. Нормируемый показатель притока свежего воздуха в помещение составляет 30 кубометров в час на одного человека. Такое количество воздуха поступает в комнату, если разница давления в доме и за его пределами равна 10 Па. При увеличении перепада в здание поступает больший объем воздушных масс.

Если вытяжные вентиляционные каналы в стене работают правильно и эффективно, обеспечивается необходимая разница давления. Отсутствие естественной вентиляции или ее засорение приводит к низкой продуктивности приточного клапана. Это связано с недостаточным перепадом давления.

Для проверки тяги в вентканале к нему подносят зажженную спичку. Если пламя отклоняется в сторону отверстия, эффективность работы вентиляционной системы достаточно высокая.

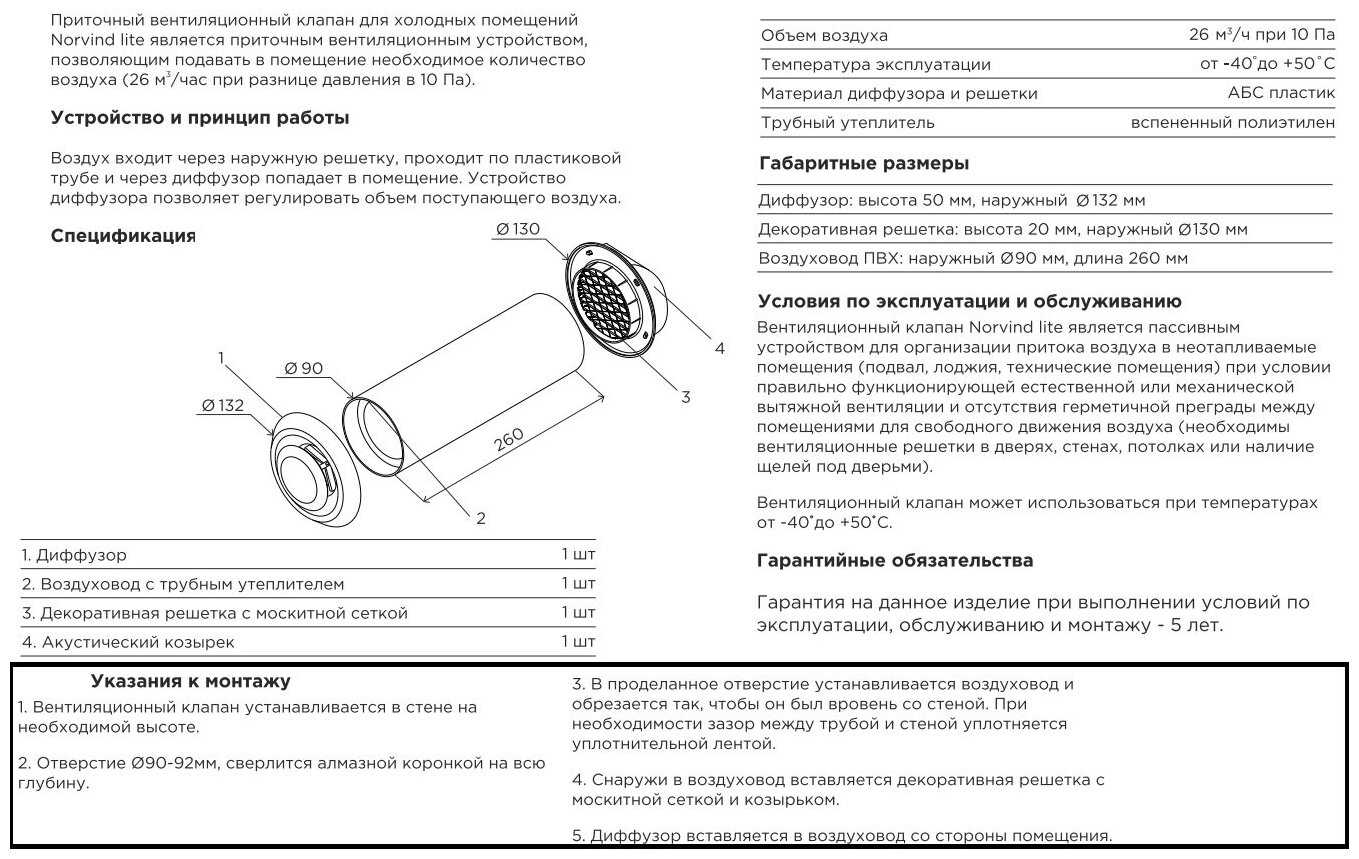

Особенности установки приточного клапана в стену

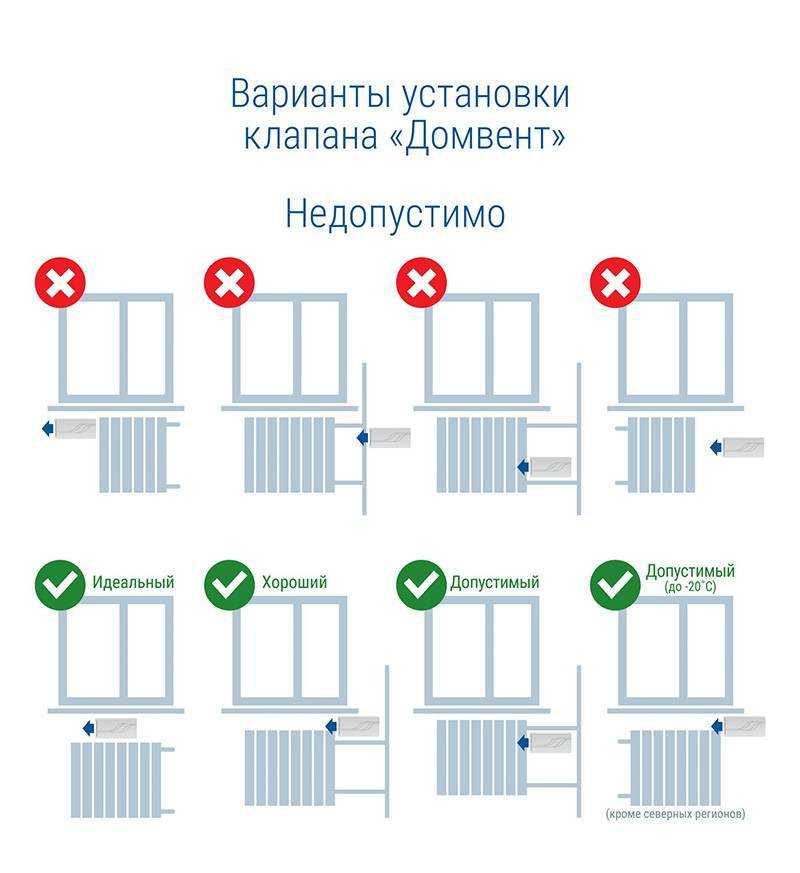

При выборе места установки используют один из двух вариантов:

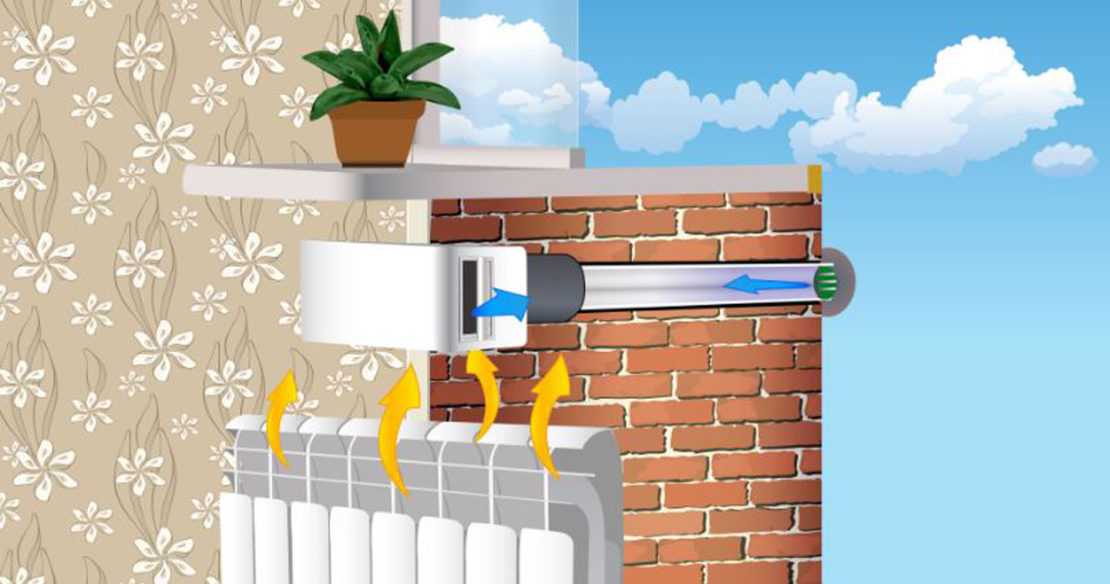

• под подоконником возле отопительного прибора;
• в стене на высоте 1,8-2 м от пола (от ближайшего окна отступают минимум 300 мм).

Порядок монтажа:

1. В наружной стене сверлят сквозное отверстие требуемого диаметра. Его делают с уклоном на 3-4 градуса наружу. Благодаря этому из отверстия будет вытекать конденсат за пределы дома.
2. Меряют толщину стены с отделкой, отрезают воздуховод заданной протяженности.
3. Внутри канала закрепляют шумоизоляционный материал, идущий в комплекте. Если его нет в наборе, то изолятор покупают отдельно.
4. Подготовленную трубу вставляют в просверленное отверстие. С внешней стороны фиксируют вентиляционную решетку.
5. На другом конце воздуховода крепят внутренний корпус. Для его фиксации используют шурупы из комплекта.

Описание и свойства

Герметично закрытые окна приводят к недостатку кислорода в комнате, а через открытые створки поступает неконтролируемый поток воздуха. Если отворить фрамуги в нескольких помещениях, появится сквозняк, будет проникать уличный шум, пыль. Закрытые наглухо форточки такого эффекта не создадут, но комната проветриваться не будет.

Особенности работы приточного клапана:

• компактное приспособление не забирает пространство;
• решает вопрос регулярного поступления свежего воздуха;
• в помещении нет сырости, повышенной влажности, не появляется плесень.

Клапан бывает накладным или врезным — это зависит от конфигурации и конструкции устройства.

Эффективность работы увеличивается, если в комнате есть вентиляционное отверстие или принудительная система вентиляции.

У вас стоит приточный клапан?

Да
0%

Нет
100%

Планирую поставить
0%

Проголосовало: 1

Принцип действия

Влажность повышается от бытовых паров, которые появляются в результате жизнедеятельности. Воздух должен циркулировать, влажный сменяться сухим, чтобы человеку было комфортно. Конденсат появляется, если концентрация пара переходит критический предел.

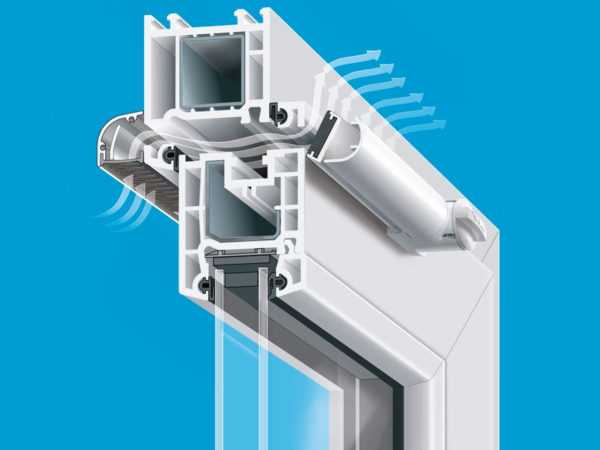

Устройство оконного клапана для воздухообмена:

• воздухозаборник принимает уличные воздушные массы, деталь располагается снаружи окна на раме;
• защитный козырек над заборником предохраняет вход в канал от снега, осадков, пылевых потоков;
• проводящий внутренний канал для воздуха находится в раме;
• узел в комнате на коробке окна состоит из форсунки, регулятора работы, фильтра.

Принцип действия в том, что свежие потоки всасываются в комнату, а углекислый газ и влажные массы выдавливаются через вентиляцию под действием разного давления.

Технические характеристики

Характеристики клапана Ventec VT 1301

Рабочие параметры важны для эффективной работы. Например, пропускная способность и производительность зависят от сечения проходного канала и разницы давления воздуха внутри и за окном.

Основные технические характеристики устройств для нормального воздушного обмена:

• способность пропускать свежие потоки на уровне 20 – 35 м³/ч при разнице давления в 10 Па;
• комфортная степень изоляции от наружного шума — 30 – 35 Дб;
• способность держать тепло, сопротивляться охлаждению — 0,58 Вт·м²;
• средние габариты устройства 350 х 13 х 32 мм.

Оконный приточный клапан чаще имеет белый цвет, но есть возможность заказать под раму. Для этого используют международный каталог RAL.

Плюсы и минусы оконных клапанов

Не образуются сквозняки
Регулярная подача свежего воздуха
Снижение влажности в помещениях
Простота монтажа и эксплуатации
Отсутствие конденсата на стеклах
Не пропускает уличный шум
Можно регулировать интенсивность работы

Качественные клапаны с регулятором стоят дорого
Одного устройства не всегда достаточно
В сильный мороз может обледенеть
Если нет фильтра, нужно регулярно чистить от пыли

Сравнение с другими вентиляционными системами

Производительность работы разная у всех систем воздухообмена, они также отличаются уровнем производимого шума, наличием фильтров, сложностью монтажа и обслуживания.

Другие виды проветривания:

• стеновой клапан;
• механический проветриватель с вентилятором;
• бризер.

Стеновой клапан также работает бесшумно, если применена система без принудительной подачи — в этом вентиляционный клапан для пластиковых окон походит на это устройство. Производительность при подаче воздуха у рамного прибора ниже, т. к. стеновые механизмы рассчитаны на 50 – 90 м³/час. У стенового устройства есть возможность подогрева воздуха.

Механический проветриватель выполнен по аналогу со стеновым, но в его конструкции всегда есть вентилятор. По сравнению с оконным клапаном, такой механизм подает больше воздуха (до 40 – 120 м³/час). В нем, как и в оконном канале, нет климат-контроля.

Бризер отличается от всех установок наличием системы контроля климата и тремя степенями фильтрации. В некоторых моделях встроен рекуператор для внутреннего воздуха, его дополнительной очистки в приборе.

Как изготовить приточный клапан в стену своими руками

Для изготовления простого устройства потребуются:

Пластиковая труба будет воздуховодом, кусок должен соответствовать толщине стены (можно предусмотреть небольшой запас). Оптимальный диаметр трубки – 10 – 12 сантиметров.

Слишком большой диаметр может привести к значительным теплопотерям

• С одной стороны трубки закрепляется решётка, это будет наружная часть устройства.
• Внутрь трубки вставляется свёрнутый рулоном утеплитель (минвата, пенополистирол). Для этой цели можно использовать трубный утеплитель. Толщина слоя должна быть около двух сантиметров, этого достаточно, чтобы предотвратить обмерзание.
• Следом в трубку вставляется поролоновый фильтр.
• Последним этапом станет установка клапана. Можно изготовить его собственноручно или приобрести готовое изделие в любом магазине вентиляционного оборудования.

Альтернативой проветривателю может стать решётка с подвижными жалюзи. При необходимости их можно вручную закрывать и открывать

Статья по теме:

Сверление отверстия первым способом

Чаще всего для сверления отверстия применяют перфоратор. Сначала на стене размечают контур, добавив к диаметру цилиндра допуск с таким расчетом, чтобы корпус прошел сквозь отверстие свободно. Так как толщина несущей стены обычно колеблется в промежутке 40 – 100 см, то в этих же пределах подбирают и длину клапана.

Следующий шаг — сверление ряда мелких отверстий от 10 до 12 мм по внешнему очертанию контура.

Расстояние между этими отверстиями около 10 мм. Далее между отверстиями выбивают с использованием молотка и зубила остатки материала. Отверстие идеальной формы таким способом получить не удастся, кроме того, не исключены сколы, трещины на стене.

Преимущества принудительной вентиляции

Повсеместное увлечение пластиковыми окнами объясняется стремлением людей уменьшить теплообмен в холодное время года и максимальному сохранению тепла. Однако это приводит также к затруднению естественного воздушного обмена из-за герметичности окон со стеклопластиковыми пакетами. При этом в квартирах скапливаются продукты жизнедеятельности – углекислый газ и излишек влаги. Если учесть, что каждый человек в течение часа выделяет приблизительно 20 л. углекислого газа, то при отсутствии принудительной вентиляции в квартире с пластиковыми окнами концентрация вредных веществ в воздухе превышает все допустимые санитарно-гигиенические нормы.

Для обеспечения комфортной, безопасной для жизни обитателей квартиры обстановки показатели воздухообмена должны быть не меньше, чем приведенные в СНиП.

Согласно п.31-01-2003 «Здания жилые многоквартирные», норма воздухообмена составляет:

• Для жилых комнат из расчета до 20 м2 общей площади на одного человека – не меньше, чем 3 м3/ч на каждый метр жилой площади;
• 30 кубометров воздуха на одного человека за час, если на каждого приходится более 20 м3 общей площади;
• Для помещений с использованием газового оборудования (газовых плит, котлов) – 100 кубометров воздуха за час;
• Для кухни с электроплитой – не менее 60 м3/ч;
• Для ванны, туалета или совмещенного санузла – 25 м3/ч.

Список преимуществ

Обеспечить нормативные требования по обеспечению жилых помещений притоком свежего воздуха можно лишь, применяя принудительное вентилирование.

Преимущества очевидны:

• Принудительная вентиляция не зависит от времени года или погоды;
• Не нуждается в сложных инженерных расчетах при прокладке коммуникаций;
• Позволяет обеспечить приток необходимого объема воздуха во все жилые комнаты и вытяжку из помещений с повышенной влажностью, загазованностью и отсутствием естественной вентиляции (кухня, санузел, кладовые, гардероб, подсобные помещения);
• Способствует смешению внутреннего воздуха помещения с поступающим сухим, уменьшая, таким образом, возможность образования конденсата.

Многие владельцы квартир, где привычные деревянные рамы заменили на стеклопластиковые пакеты, жалуются на образование конденсата. Это происходит из-за возникновения так называемой «точки росы» – когда температура поверхности стен и окон опускается до необходимой для образования конденсата при определенной влажности. Чем выше влажность воздуха, тем выше температура «точки росы».

Так, если температура воздуха внутри помещения +18 градусов по Цельсию, а влажность – 50%, точка росы составляет 6,8. При возрастании влажности до 75% этот показатель возрастает до 13,2. То есть, с увеличением влажности воздуха внутри помещения повышается показатель температуры окружающей среды, благоприятной для образования конденсата.

Избежать подобного явления для квартиры, оснащенной пластиковыми окнами можно, обеспечив принудительное вентилирование приточно-вытяжного типа.

Как производят замеры

Большинство квартир имеют проёмы без четверти. Под понятием «четверть» предусматривается внутренняя рамка. Ее ширина — 6 см. Другими словами — четверть кирпича, потому так и называется. Ее предназначение:

• воспрепятствовать выпадению окна;
• укрепить всю конструкцию.

Верные замеры окна обеспечивают правильный монтаж окна

Допустим, четверть отсутствует. Тогда рама устанавливается на анкеры. Дальше потребуется закрыть пену нащельниками.

Можно выявить, есть ли четверть, простым способом. Достаточно определить визуально, разнятся ли наружная и внутренняя ширина рамы. Если они разные, то четверть предусмотрена изначально.

Первое действие. Определяют ширину проёма, то есть дистанцию между откосами. Для уточнения результата штукатурку удаляют.

Второе действие. Измеряют высоту. Это размер от подоконника до откоса сверху.

Чтобы точно определить ширину окна, берут ширину проёма и из этого показателя вычитают величину монтажного зазора в двойном размере. А высоту определяют таким способом: берут высоту проёма и от нее отнимают два монтажных зазора, а еще, с целью получения окончательного результата, вычитают высоту профиля для подставки.

Как сделать замеры пластикового окна

Дальше сверяют, насколько проём симметричен, прямолинеен. С определением помогут:

• отвес;
• уровень.

Любая из неровностей и дефектов непременно должна быть отражена в чертеже.

Определение ширины водоотлива

Для этого следует взять показатель имеющегося отлива и прибавить 5 см, этот добавок предназначен для загиба. К тому же приходится учитывать ширину:

• утеплителя;
• последующей облицовки, если фасад будет впоследствии специально облицовываться.

Лучшие вентиляционные установки

Организация полноценной вентиляционной системы – сложная инженерная задача, для которой многие производители предлагают готовые решения. Их подбирают исходя из типа и размера помещения, а также тех задач, которые ставят перед оборудованием. В итоге изучения множества вентиляционных установок были выявлены 2 лучших представителей этого сегмента рынка.

Siegenia Aeropac Sn

Популярная установка для создания приятного микроклимата в доме или на рабочем месте. Работает установка бесшумно, звук появляется только на 3-й скорости, когда за 5-10 минут нужно интенсивно проветрить комнату. Всего в программу заложено 5 режимов работы. Встроенные фильтры собирают неприятные запахи, пыль, насекомых, поэтому в помещение поступает абсолютно свежий поток. По мере засорения их легко поменять за пару минут. Индикатор подскажет, когда пришла пора это делать. Все управление интуитивно понятно, и каждая команда дублируется на ЖК-дисплее.

Достоинства:

• Гасит уличный шум;
• Плавная регулировка потока воздуха;
• Программируемый таймер;
• Компактность;
• Энергоэффективен;
• Быстрый монтаж.

Недостатки:

• Нет пульта;
• Нет автоматического режима работы.

Благодаря 3-м этапам очистки воздуха Siegenia Aeropac Sn предупреждает появление аллергических реакций и защищает дом от пыльцы и прочих раздражителей.

Ballu Air Master Bmac-200 Warm

Мультифункциональная приточно-вытяжная вентиляционная установка. Модель оснащена 6-ступенчатой фильтрацией, которая очищает воздух на 99%. В дом не попадает пыль, бактерии, споры плесени, выхлопные газы, пыльца, неприятные запахи. Также установка имеет возможность смарт-управления. Помимо притока воздуха в проветривателе есть функции нагрева воздуха и внутренней вентиляции. Монтаж установки делается на чистовую отделку по фирменной технологии и не занимает больше часа. Небольшие размеры и стильный дизайн позволяют вписать ее в любой интерьер. 5 скоростных режимов эффективно вентилируют помещение площадью до 75 квадратных метров.

Достоинства:

• Низкошумный вентилятор;
• Удобный ДУ пульт;
• Воздухообмен до 200 кубометров в час;
• Лоток для аромамасла;
• Встроенная ультрафиолетовая лампа.

Недостатки:

• Высокая цена (около 30,000 рублей);
• Слабый клапан.

Выходные отверстия для воздуха расположены внизу установки.

Так ли он необходим?

Неплотное прилегание частей деревянного окна порождало постоянные сквозняки. И если летом это радовало, то зимой доставляло неудобства. Старшее поколение помнит, как приходилось осенью законопачивать щели. Но при этом в жилище был идеальный микроклимат, не было спертого воздуха. По этой же причине обычные деревянные окна не потели, а пластиковые часто «плачут», что ведет к быстрому образованию плесени.

Не стоит забывать про факторы обычной жизнедеятельности:

– сушка в квартире выстиранного белья;

– дыхание человека, выделяющее углекислый газ,

– потоотделение;

– выделение пара, нагревание масел при приготовлении пищи и пр.

Эти факторы могут существенно навредить пластиковому стеклопакету. Специалисты рекомендуют проветривать помещение с такими окнами 1,5-2 часа в сутки в любое время года.

Конструктивные особенности и принцип работы

Просматривая информацию о том, какую модель приточного клапана лучше выбрать, где стоит установить приспособление, важно сначала разобраться в особенностях конструкции, а также изучить принцип работы устройства. По сути, клапан представляет собой цилиндр, оснащенный системой фильтрации, шумоподавления

По сути, клапан представляет собой цилиндр, оснащенный системой фильтрации, шумоподавления

По сути, клапан представляет собой цилиндр, оснащенный системой фильтрации, шумоподавления.

Конструкция приточного клапана элементарна. Для монтажа устройства не требуется узкопрофильных навыков. Однако миниатюрное приспособление способно обеспечить комфортные условия, здоровую атмосферу в квартире многоэтажного дома, частном доме

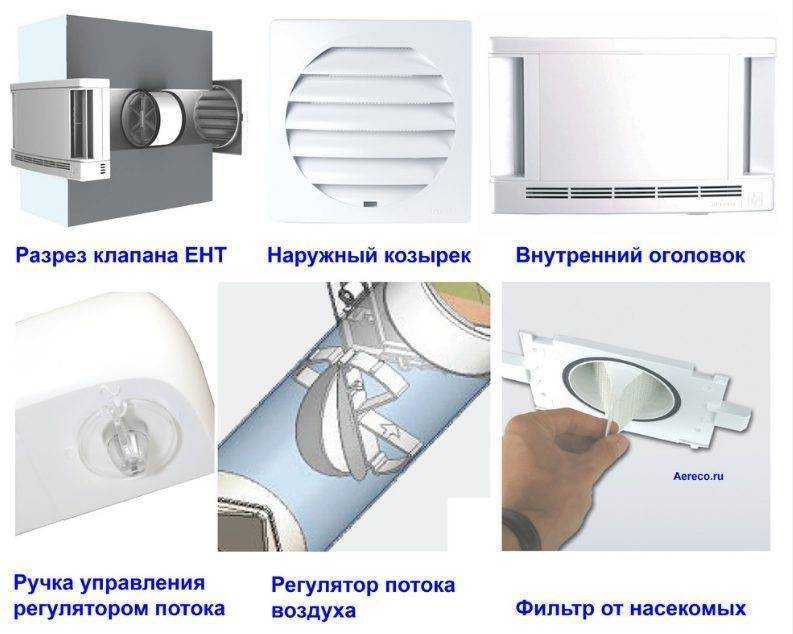

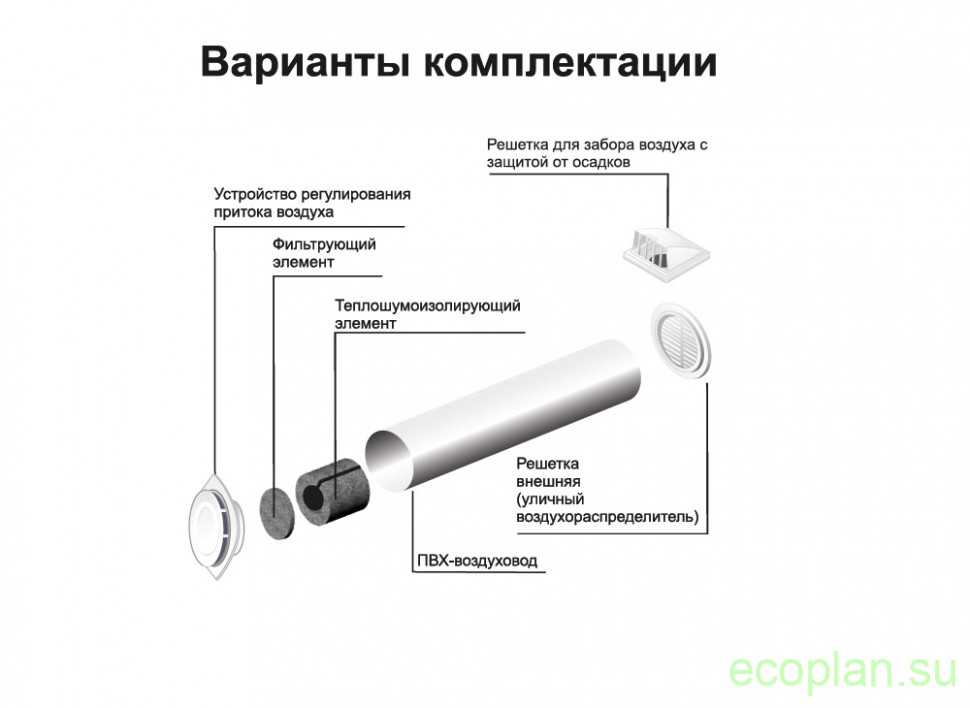

Далее рассмотрим более подробно об основные элементы конструкции приточного клапана:

• Воздуховод приточного клапана. Выглядит, как пластиковая трубка, диаметром 6-14 см. От этого параметра зависит производительность клапана, максимальный объем воздуха, который может быть подан в квартиру с его помощью. По трубке воздух с улицы попадает в помещение.
• Вентиляционная решетка проветривателя может иметь разный внешний вид, отличаться по функционалу. Самый простой вариант – алюминиевая или пластиковая сетка, препятствующая проникновению в квартиру мусора, крупных насекомых. Более продвинутые модели обеспечивают защиту от осадков, оснащаются противомоскитной сеткой, способной противостоять мухам, комарам, мошкам.
• Оголовок (регулятор интенсивности работы) – элемент, закрывающий клапан с внутренней стороны. Он обеспечивает регулировку подачи воздуха, отличается привлекательным внешним видом. Размеры, форма, место расположения отверстий, пропускающих воздух, могут отличаться в различных моделях.
• Тепло-шумоизоляция клапана. Чтобы стена, соприкасающаяся с воздуховодом, не промерзла зимой, пластиковая трубка по всей длине выкладывается теплоизоляционным материалом. Зачастую изделие имеет форму рукава.
• Фильтр стенового проветривателя. Материал располагается в оголовке, не позволяет проникать в квартиру пыли, цветочной пыльце, прочим аллергенам. В зависимости от модели, бренда используются разные наполнители.

Дополнительным элементом в конструкции приточного клапана является уплотнительное кольцо, заслонка. Благодаря их использованию сильные порывы ветра не доставляют дискомфорта во время эксплуатации приспособления.

Несомненным плюсом приточного клапана являются его небольшие размеры, возможность установки в любом месте. Располагая приспособление над радиатором отопления легко избежать снижения температуры воздуха в комнате без дополнительных усилий

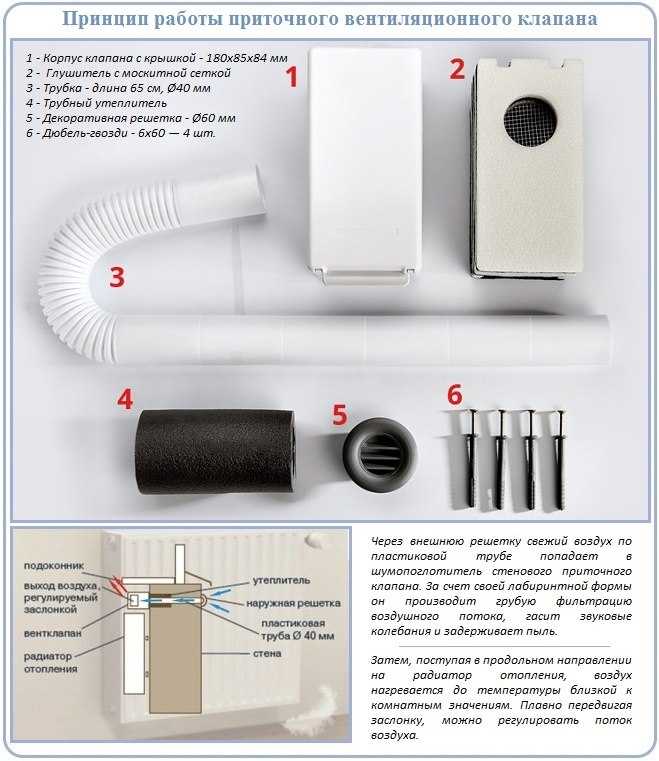

Принцип работы проветривателя, такой же простой, как и его конструкция:

1. Воздух забирается с улицы через решетку.
2. Проходя через воздуховод, поток прогревается.
3. Фильтр обеспечивает очистку воздушных масс от пыли.
4. Скорость потока регулируется специальной заслонкой.

При наличии приточного клапана, воздух в квартиру поступает без перерыва. При этом окна будут закрыты, в помещение не будет проникать холод, пыль с улицы, как при обычном проветривании.

Устанавливая приточный клапан, важно понимать, что только созданием притока воздуха не решить проблемы с вентиляцией. Чтобы обеспечить здоровую атмосферу в помещении, необходимо наладить работу вытяжки, создать условия для перемещения воздушных потоков между комнатами

Для этого устанавливаются решетки или оставляется зазор между створкой и полом не менее 15 сантиметров

Для этого устанавливаются решетки или оставляется зазор между створкой и полом не менее 15 сантиметров.

Чтобы разобраться с тонкостями создания эффективного воздухообмена в комнатах, рекомендуем ознакомиться с правилами обустройства вентиляции в частном доме или квартире.

Установка приточного клапана на пластиковое окно

Чтобы в полной мере оценить способности конструкции, необходимо вникнуть в ее действующий механизм. Для начала из рамы вырезается продолговатый горизонтальный участок резинового уплотнителя у самой верхней створки. В это место монтируется другой, более мягкий уплотнитель, и на него уже устанавливается объект.

Дальше замена воздуха обустраивается за счет разницы в давлении. По вет. каналу он выходит из квартиры, сразу сменяясь тем, который был успешно затянут внутрь. Следуя законам физики, система неизменно работает естественным способом, однако, зависит от параметров наружной среды. При более жарких условиях требуется принудительная вытяжка.

Принцип работы клапана напрямую зависит от правильного функционирования трех его ключевых частей:

• воздухосборник – та часть, которая устанавливается снаружи. Он всегда должен иметь над собой козырек, чтобы вода или снег не попали внутрь;
• часть, по которой проходит воздух и в одном, и другом направлении, называется телескопическим каналом. Вырезанный в пластиковом корпусе посредством монтажа, он закрепляется специальной гильзой;
• наиболее сложная часть – внутренняя. Она укомплектована фильтром, форсункой, отвечающей за выход воздуха, и регулятором.

Однако ряд вытяжных способностей зависит и от условий в помещении. Квартира должна иметь герметичную входную дверь, обладать хорошей вытяжной вентиляцией. А если система установлена лишь в одной комнате, то желательно, чтобы между полом и дверьми в квартире был просвет не менее 2-3 см.

Способы вентиляции пластиковых окон

Металлопластиковые окна наиболее востребованы на данный момент, и с проблемой контролируемого проветривания сталкивались многие их владельцы. Рассмотрим распространенные варианты вентиляции помещений, остекленных ПВХ конструкциями.

Микропроветривание

Другое название этого способа вентиляции – щелевое проветривание. По сути, это открытие окна таким образом, что между уплотнительными элементами створки и рамы образуется зазор в несколько миллиметров. Внешне как с наружи помещения, так и с внутренней его стороны окно выглядит полностью закрытым, что минимизирует попытки несанкционированного проникновения через него.

Поворачиваем ручку под углом 45 градусов и тянем на себя

Функция микропроветривания будет работать только в блоках, оборудованных соответствующей фурнитурой. Ее принцип действия достаточно прост: чтобы открыть створку в этом режиме, необходимо поставить рукоятку под углом 45˚ между откидным и поворотным положением.

Фурнитура Roto для микропроветривания

Такой способ проветривания более востребован в холодное время года, когда использование обычных вариантов приведет к чрезмерному охлаждению помещения. Это особенно актуально в детских комнатах и помещениях с высокой вероятностью возникновения сквозняков.

Ступенчатое открывание

В отличие от предыдущего способа, варианты регулировки в котором ограничены одним положением, ступенчатое проветривание предоставляет более широкие возможности вентиляции помещений. Зазор проветривания настраивается в соответствии с внешними и внутренними климатическими условиями в несколько позиций (от 3-х до 5-и).

Как и в случае с микропроветриванием, ступенчатый режим доступен при наличии в блоке специальной фурнитуры.

Существует два ее варианта:

1. Более эстетичный, когда ступенчатый механизм расположен с внутренней стороны створки (под фальцем) и внешне не заметен окружающим. Регулировка зазора в таких случаях выполняется при помощи ручки открывания и будет соответствовать степени ее наклона (3-5 позиций между откидным и поворотным положением);
2. Менее привлекательный внешне, но гораздо более доступный в плане монтажа и стоимости – гребенка.Гребенку можно купить в строительном магазине

   Состоит из двух элементов – планки со специальными выемками (крепится на раму) и ответного выступа на створке, который входит в зацепление с выемками планки.

Все, выше описанные способы требуют непосредственного участия находящихся в помещении людей, что не всегда удобно. Частично автоматизировать процесс проветривания можно с помощью специальных оконных модулей и встраиваемых устройств.

Установка фурнитуры трехступенчатого микропроветривания на пластиковое окно:

Какой выбрать?

Характеристики устройства и эффективность его работы влияют на цену приточного клапана. Общепринятая система разделила их по основным признакам на две основные группы:

• По технологическим характеристикам. К ним относятся модели, отвечающие за микропроветривание в комнате: накладного, фальцевого и щелевого типа.
• По типу управления прибором. Отличаются по типу регулировки, работают в автоматизированном или ручном режиме.

Независимо от вида устанавливаемого клапана перед монтажом выполняют следующие действия:

1. замеряют площадь помещения, его высоту, рассчитывают общий объём;
2. по нормативам определяют нужное количество воздуха (30 м3/ч на человека);
3. полученный показатель используют при выборе приточного клапана.

Виды воздушных проветривателей по типу конструкции

Проветриватели бывают трёх основных типов, отличаются способом установки и регулировки, методом воздухообмена:

1. Фальцевые. Холодный воздух поступает через отверстия в притворе. Установка не требует демонтажа окна. Обладают достаточной степенью звукоизоляции, но низкой пропускной способностью, из-за чего применяются в небольших помещениях.
2. Щелевые. Монтируются на горизонтальный импост или боковые межстворчатые проёмы. Регулировка происходит в автоматическом и ручном режимах. На внутренней стороне установлен блок регулировки, на наружной — защитный блок с фильтром. Характеризуются высокой пропускной способностью, монтаж не предусматривает высверливание отверстий в раме.
3. Накладные вентиляционные клапаны. Обладают улучшенной пропускной способностью, но монтаж производится специалистами во время изготовления стеклопакета с использованием специального профиля. Удобный регулятор встроен в ручку (как снять ручку с пластикового окна?).

Способы управления

1. Ручные. Конструкция со шнурком, открывающим и закрывающим заслонку, или шторки, которая сдвигается вручную влево или вправо, открывая и закрывая поток воздуха.
2. Автоматические. Имеют встроенные датчики, учитывающие показатели температуры и влажности, регулирующие положение заслонки.

Подбор основных характеристик вентиляционного устройства

Учитывают такие показатели:

Наличие опции «тепловой разрыв», предупреждающей промерзание приточного клапана.
Продуктивность. Для этого рассчитывают норму притока воздуха на каждого члена семьи из расчёта 30 м³/ч.
Шумоизоляционные показатели. Оптимальны 50-55 децибел при высокой степени производительности

Обращают внимание на звук, издаваемый проветривателем.
Тип регулировки — автоматический или ручной.
Способ монтажа. Для самостоятельной установки подойдут щелевые или фальцевые.
Материал (пластиковые, деревянные, металлические).
Наличие воздушных фильтров.
Возможность установки на готовый стеклопакет.

Инструкция по установке вентклапана в окно

Современные приточные клапаны имеют весьма практичную форму и просты в установке.

Разработчики придали им современный дизайн, что в совокупности с небольшим размером конструкции позволяет прекрасно вписаться в пластиковое окно, не нарушая общий дизайн.

Главный плюс вентиляционного клапана – круглосуточное обеспечение притока воздуха в помещение без необходимости открывания окон.

Различают два вида клапанов:

• с ручным управлением;
• с автоматическим управлением.

Разница заключается в наличии датчиков в автоматических клапанах. Они самостоятельно регулируют объем приточного воздуха, поступающего в помещение, в зависимости от показаний влажности воздуха, процента углекислого газа в помещении. Клапан вентиляции самостоятельно открывает створки больше или меньше, запуская в помещение необходимое количество свежего воздуха. Также в клапанах с автоматическим управлением предусмотрено ручное регулирование.

Главными преимуществами вентиляционного оконного клапана считаются:

• отсутствие шума при больших объемах поступления воздуха, его наличие не влияет на шумоизоляцию окна;
• фильтрация поступающего в помещение воздуха;
• возможность регулировки объема приточного воздуха;
• распределение воздуха по помещению происходит в вертикальной плоскости;
• возможность установки на оконные профили любых видов;
• легкость монтажа вентиляции в пластиковое окно своими руками.

Установка клапана в окно требует минимальных навыков в строительстве и небольшого количества рабочих инструментов. Состоит она из пяти этапов.

Далее рассмотрим пошаговый процесс монтажа клапана в окно.

Этап #1 — подготовка инструментов и материалов

Первый этап включает в себя подготовку необходимых инструментов и материалов к работе и определение места, где будет установлен клапан.

При подготовке необходимо подобрать следующие инструменты: канцелярский нож, отвертка либо шуруповерт, двусторонний скотч, линейка.

А теперь поговорим о материалах, которые необходимы для изготовления и монтажа приточного клапана.

Для этого потребуются:

• пластиковая гарнитура, которая будет играть роль клапана (либо приобретенный клапан, цена которого в районе 1000 рублей);
• три отрезка уплотнителя разной длины (один по длине клапана);
• саморезы;
• три заглушки для крепления клапана.

После того, как подготовлены материалы и инструменты, предстоит определить место установки вентиляционного клапана. Так, клапан должен размещаться в верхней части створки и примерно посередине. С помощью линейки производится разметка дальнейшего расположения клапана.

Стоит отметить, что выбирая место размещения клапана нужно стараться не зацепить при установке фурнитуру окна.

Также на этом этапе нужно подготовить пластиковое окно к монтажу. Для чего аккуратно удалить резиновый уплотнитель. Для чего при помощи канцелярского ножа делаются аккуратные надрезы и дальнейшая выемка слоя уплотнителя.

Этап #2 — крепление клапана на дюбели

Второй этап начинается с установки в пазы, где находился резиновый уплотнитель, крепежных дюбелей. Это необходимо для дальнейшего крепления клапана в створке окна.

Два крепежных дюбеля устанавливаются по краям, а третий – в центре между первыми двумя.

Далее производится непосредственная установка клапана. Чтобы его зафиксировать предварительно наносится двусторонний скотч, после чего клапан устанавливается на окно в нужном положении.

После этого к профилю окна клапан закрепляется при помощи саморезов. Они вкручиваются в уже установленные дюбеля.

Этап #3 — монтаж уплотнителя

На этом этапе необходимо взамен извлеченного уплотнителя вставить подготовленные или идущие в комплекте вентиляционного клапана два уплотнителя.

Функционирование клапана обеспечивает приток воздуха. Для этого стандартный уплотнитель пластикового окна нужно заменить на уплотнитель из комплекта. Его длина 35 см, поэтому необходимо будет удалить такой же отрезок уплотнителя с окна. Удаление производится на раме, находящейся напротив установленного клапана.

На этом процесс установки клапана в пластиковое окно можно считать оконченным. Осталось только выполнить его регулировку.

Этап #4 — настройка и регулировка клапана

После монтажа необходимо отрегулировать объем поступающего в помещение воздуха при помощи специального движка, предусмотренного в конструкции клапана. Уровень мощности увеличивается от крайнего левого положения к крайнему правому.

Стоит отметить, что нахождение регулятора подачи воздуха (движка) в крайнем левом положении должно быть лишь при проведении регламентных работ.

Такое положение клапана не допускается при ежедневном использовании. Также в этом положении нельзя закрывать.
