Виды шаровых муфтовых кранов: назначение, устройство, некоторые модели

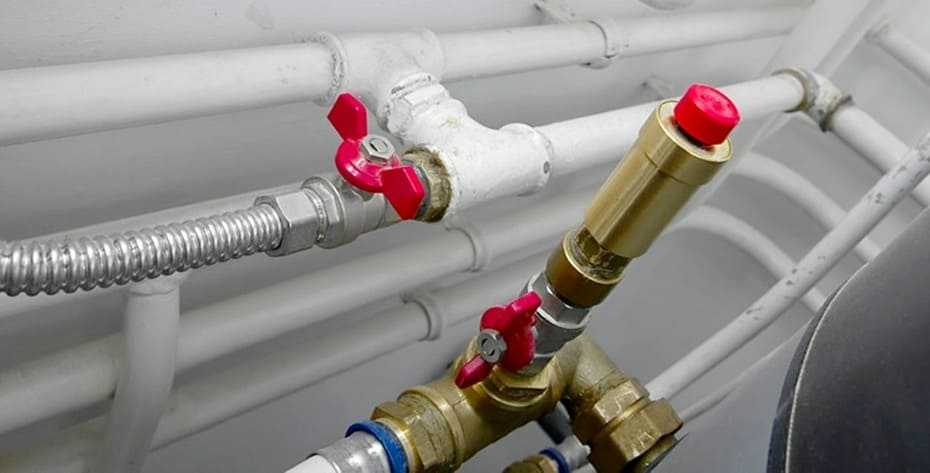

Как выбрать вводной кран в квартиру

Этому вопросу я обязательно посвящу отдельную статью, здесь кратко

Понимая важность назначения вводных кранов, для правильного выбора должен быть только один критерий — надёжность

Поэтому исключите из выбора вентили из цинко-аллюминиевого сплава (ЦАМ или ZAMAK). Его часто называют силумин, но это не так, хотя силумин ещё хуже ЦАМ.

Отдайте предпочтение латунным штампованным вентилям с шаровым запором (шаровые краны). Не покупайте клапанные вентили. Они дешевле, однако быстрее изнашиваются. Вода от стояка ещё не проходит очистку грязевиками, поэтому клапанный вентиль быстро изнашивается, хотя его можно отремонтировать.

Блокировка и сброс давления

Шаровые краны обладают способностью к блокировке и сбросу давления из полости крана. В открытом и закрытом положениях давление с обеих сторон шара блокируется от полости между корпусом и шаром с помощью седел. Это позволяет провентилировать или произвести дренаж полости крана через специальное отверстие корпуса. Кроме того, эта функция может использоваться для проверки утечки при полном рабочем давлении. При выполнении этой процедуры необходимо строго придерживаться инструкции.

Дренаж полости крана через специальное отверстие корпуса

Конструкция крана предполагает автоматический сброс избыточного давления из полости крана в сторону трубопровода с меньшим давлением. Это происходит в результате отжатия седел от шара избыточным давлением.

Каждый кран проверяется на специальных стендах на прочность и герметичность. На шаровых кранах больших размеров имеются проушины на корпусе для подъемных строп. Шаровые краны без проушин следует поднимать с помощью плоских нейлоновых строп, закрепляемых вокруг концов крана и цапф. Ни в коем случае нельзя поднимать шаровой кран за редуктор, привод или штурвал.

Какие бывают шаровые краны по материалу корпуса

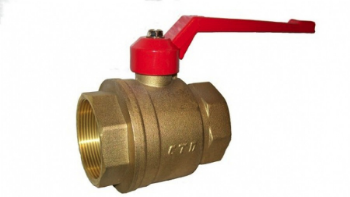

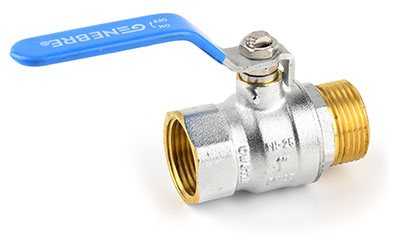

3.1.Кран шаровый латунный.

Краны шаровые латунные

Основные достоинства латунных кранов:
— низкая цена;
— малые сроки поставки;
— хорошие эксплуатационные характеристики для воды и газа;
— устойчивость к механическим воздействиям.

Основные недостатки латунных кранов:
— малое количество диаметров, в основном выпускаются с Ду 8 до Ду 100 мм;
— отсутствие приварного исполнения;
— нестабильная работа при температурах более 200 град С;
— невозможность стабильной эксплуатации на нефтепродуктах.

Краны шаровые стальные

Основные достоинства стальных кранов:
— низкая цена;
— большой выбор моделей различных производителей;
— малые сроки поставки;
— хорошие эксплуатационные характеристики для горячей воды и газа;
— устойчивость к механическим воздействиям;
— широкий модельный ряд.

Основные недостатки стальных кранов:
— нестабильную работу при температурах менее -40 град С;
— сложности при длительной эксплуатации в системах холодного водоснабжения;
— невозможность эксплуатации на слабоагрессивных средах.

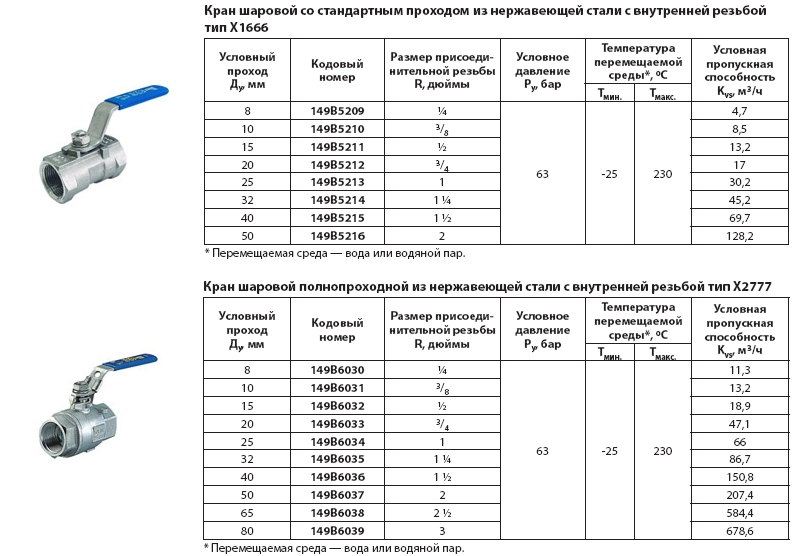

3.4. Кран шаровый из нержавеющей стали (нержавеющий).

Основные достоинства нержавеющих кранов:
— широкий спектр рабочих сред;
— возможность эксплуатации при температурах до -60С.

Основные недостатки нержавеющих кранов:
— высокая цена;
— узкий модельный ряд, в основном выпускаются с Ду 8 до Ду 300 мм;
— большие сроки поставки на большинство кранов.

Краны шаровые чугунные

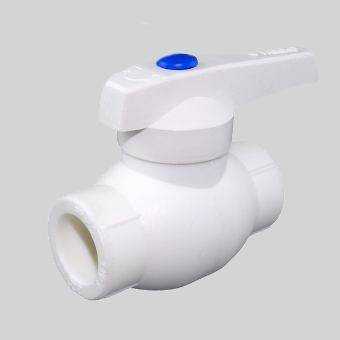

3.6. Кран шаровый пластиковый

Краны шаровые пластиковые

Основные достоинства полипропиленовых кранов:
— долговечность, сопоставимая с латунными;
— цена;
— малый вес.

Основные недостатки полипропиленовых кранов:
— возможность монтажа только на пластиковые трубы.

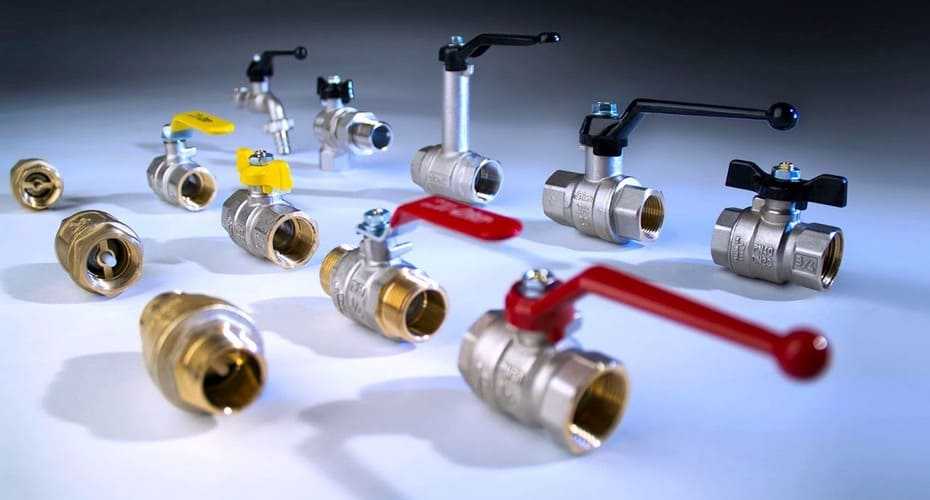

Разновидности шаровых кранов

Шаровые краны классифицируются на разновидности по типу присоединения, размеру проходного отверстия и исполнению привода. В зависимости от сечения проходного отверстия арматура бывает:

• полнопроходной — размер пропускного отверстия в шаре идентичен диаметру трубопровода, что обеспечивает минимальные гидравлические потери в системе;
• редуцированные (стандартнопроходные) — сечение перфорации в затворе составляет 70-80% от диаметра трубопровода.

Па типу привода регулирующие шаровые краны делятся на ручные (в таком исполнении производится арматура малых диаметров — ду100 и менее) и конструкции, оборудованные механизированным приводом — электрическим, гидравлическим либо пневматическим. Необходимость использования механизированных приводов обуславливается значительными усилиями, которые необходимо прикладывать для управления крупногабаритной арматурой.

Муфтовый шаровой кран с электроприводом

В зависимости от способа монтажа краны классифицируются на:

• фланцевые;
• муфтовые;
• под приварку.

Фланцевые конструкции используются в системах, где необходима регулярная разборка/сборка трубопровода. Фланцевый стык состоит из двух пластин круглой либо квадратной формы (одна пластина устанавливается на патрубок арматуры, вторая — на смежную часть трубы), по периметру которых размещены посадочные гнезда под установку фиксаторов. Фланцевые пластины стягиваются между собой винтами и гайками, что позволяет выполнять их быстрый демонтаж.

Шаровой кран под приварку

Краны под приварку применяются на ответственный трубопроводах, где необходимо максимальная надежность и герметичность соединения. Такой стык является неразборным. Муфтовая (резьбовая) арматура чаще всего используется в коммунальной и бытовой сфере в системах водоснабжения и отопления. Также существуют конструкции комбинированного типа, в которых один патрубок фланцевый, второй — сварной либо муфтовый.

Обзор производителей

Лидером рынка шаровых кранов в России является итальянская компания Giacomini, которая производит арматуру для бытового использования. В ассортименте фирмы Giacomini представлены следующие линейки кранов:

• Giacomini R — серия арматуры для водоснабжения и радиатороного отопления, включает регулирующие изделия диаметром 15-100 мм, предназначенные для систем с давлением до 10.5 МПа и рабочей температурой до 185 градусов.
• Giacomoni Gas — линейка латунных кранов для газа и пара, выдерживающих давление до 15 МПа.

Качество продукции компании Giacomini традиционно высокое, что можно сказать и о стоимости итальянской арматуры. С целью экономии имеет смысл искать альтернативу среди изделий отечественного производства. Хорошо зарекомендовавшими себя фирмами являются такие производители как Фобос, Галлоп, LD (реализует востребованную серию кранов КШЦФ) и КМС.

Шаровые краны Фобос

Компания Фобос производит шаровую арматуру типоразмером ду15-ду200, рассчитанную на давление 1.6-16 МПа. Модельный ряд состоит из линеек:

• Фобос Эконом — краны в корпусе из нержавейки;
• Фобос Эрго — корпус из углеродистой стали;
• Фобос Моно — односоставной корпус из нержавейки;
• Фобос Ретро — стальной штампосварной корпус.

Наиболее бюджетную арматуру реализует компания Галлоп. В ассортименте преимущество представлены малогабаритные краны для радиаторного отопления размером ду15-ду50. Арматура Галлоп выдерживает давление до 5 МПа и может эксплуатироваться в системах с температурой до 150. Однако на специализированных форумах встречается множество отзывов о том, что краны Галлоп страдают проблемами с герметичностью корпуса.

Основным отечественным производителем арматуры промышленного назначения является компания LD, известная своей линейкой КШЦФ, в которую входят фланцевые краны диаметром 15-500 мм. В серии КШЦФ поставляется полнопроходная и редуцированная арматура в корпусах из нержавейки марки AISI 309 и легированной стали 09Г2с.

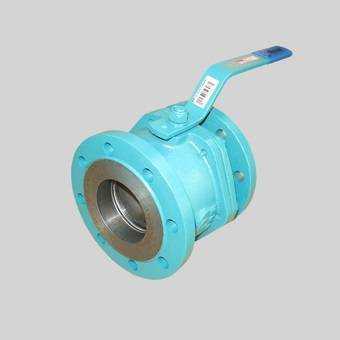

Фланцевый кран LD КШЦФ

Краны КШЦФ диаметром от 200 комплектуются механическим редуктором, за счет которого значительно упрощается управление арматурой. Серия КШЦФ может использовать на трубопроводы транспортирующие пар, воду и нефтепродукты температурой до 200с давлением в системе до 40 МПа.

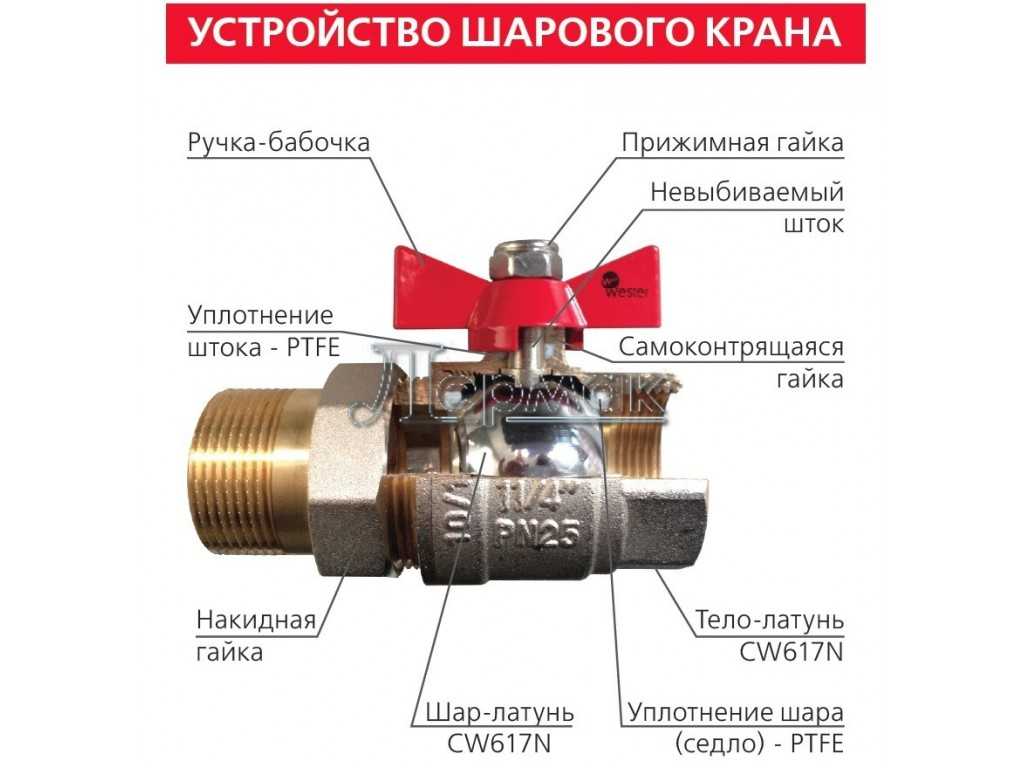

Устройство крана с шаровым механизмом

Краны с шаровыми механизмами завоевали широкую популярность прежде всего из-за простоты и надежности конструкции. Такое устройство содержит в себе минимальное количество деталей, что существенно повышает срок его безаварийной эксплуатации. Несомненным преимуществом кранов с шаровыми механизмами является полное герметичное перекрытие потока жидкости в трубопроводе, что позволяет их использовать не только в бытовых системах водоснабжения и отопления, но и в трубопроводах с агрессивными жидкостями или в газопроводах.

Типовое устройство крана с шаровым механизмом

Конструкция кранов с шаровыми запорными механизмами была разработана около века назад. Первые модели шаровых кранов не отличались высокой надежностью, так как применяемые материалы и используемые технологии в промышленности не позволяли обеспечить плотное прилегание составных частей устройства друг с другу.

Переломить ситуацию смогло изобретение искусственных материалов, таких как каучук и фторопласт. Из этих материалов стали изготавливать уплотнительные элементы, которые обеспечили надежное перекрытие потока жидкости или газа. Также при изготовлении шаровых запорных кранов стали использоваться современные смазки, которые обеспечили длительную эксплуатацию устройств.

Шаровый запорный кран полипропиленовый состоит из минимума подвижных элементов, что позволяет пользоваться им в течение длительного времени. Основной составной частью таких устройств является затвор, представляющий собой шар со сквозным отверстием, диаметр которого совпадает с внутренним сечением трубопровода. Шар изготавливается из высокопрочной стали и устанавливается в корпус на фтороплатовые прокладки.

Конструкция шарового запорного крана

Внутри корпуса шар-затвор может поворачиваться вокруг оси, расположенной перпендикулярно потоку жидкости в трубе. Нормальное положение крана – открытое, жидкость свободно проходит через сквозное отверстие в шаре-затворе. При открытом положении в потоке жидкости, проходящей через запорный кран, отсутствуют какие-либо гидравлические возмущения, что обеспечивает стабильную работу водопровода или отопительной системы. При повороте шара на 90 градусов на пути потока жидкости оказывается боковая поверхность затвора, полностью перекрывающая течение.

Простота и надежность конструкции шаровых запорных устройств привела к тому, что они практически вытеснили другие типы закрывающей арматуры на магистральных линиях.

Устройство запорной арматуры с шаровыми механизмами немного отличается от водораспределительных смесителей. В последних рабочий механизм также выполнен в виде шара с полостью, но в нем имеется два входных отверстия и одно выходное. Горячая и холодная вода смешиваются внутри шара-затвора и смесь подается на излив. Шар-затвор в таком кране вращается в нескольких плоскостях, одновременно регулируя уровень подачи холодного и горячего потока и напор струи из излива.

Устройство смесителя с шаровым механизмом

Материалы изготовления шаровых кранов

Краны с шаровыми механизмами могут изготавливаться из различных материалов:

• пластиковые устройства отличаются дешевизной, но они не предназначены для работы с горячими жидкостями;
• латунные устройства могут выдерживать довольно большую температуру, но они очень чувствительны к наличию примесей в воде;
• наиболее надежными являются краны, рабочие механизмы которых изготовлены из нержавеющей стали. Этот материал способен выдерживать большие температуры без деформации и отличается особой прочностью, его поверхность чрезвычайно устойчива к мелким примесям в потоке жидкости.

Стоит отметить, что краны с шаровыми механизмами могут иметь как ручное управление, так и комплектоваться электрическим или пневматическим приводом. Такая комплектация обеспечивает возможность дистанционного управления устройством, что используется обычно на промышленных трубопроводах.

Однако кран с дистанционным управлением вполне может найти применение и в обычной квартире. В частности, именно на основе таких кранов проектируются и строятся системы, обеспечивающие аварийное отключение водопровода при чрезвычайных ситуациях, например, при порыве шланга у стиральной машины.

Шаровый стальной кран с пневматическим приводом

Шаровый стальной кран с электрическим приводом

Шаровые изделия из пластика обладают меньшей прочностью и не устойчивы к высоким температурам, поэтому их не используют при подведении газа, для горячего водоснабжения или отопительных систем.

Критерии или как выбрать шаровый кран на горячую воду

Как выбрать шаровый кран для квартиры? В этом случае подойдут муфтовые устройства с резьбовым типом присоединения. На одну квартиру приходится покупать в среднем 5-6 изделий для обвязки насосов, котлов коллекторов и других инженерных коммуникаций. Высокий спрос на продукцию порождает появление большого количества кранов сомнительного качества, которые прослужат максимум один-два сезона. Какой выход?

Для подтверждения страны происхождения и производителя оборудования попросите у продавца предоставить сертификат качества и гарантийный талон. Официальные дилеры именитых брендов, которым покупатели доверяют, могут документально подтвердить оригинальность продукции и развеять все сомнения относительно ее добротности.

Материал корпуса

Это один из главных критериев выбора. В идеальном варианте добротные краны делают из латуни марки CW617N, высокая цена которой влияет на конечную стоимость готового изделия. Основным компонентом латуни является медь. Для уменьшения себестоимости некоторые производители используют в технологической цепочке сплавы силумина и алюминиево-цинковые соединения. Шаровые краны из силумина отличаются повышенной хрупкостью в сравнение с латунными изделиями, поэтому, отвечая на вопрос «какие краны лучше для водопровода горячей воды», силуминовые — однозначно нет! Они быстро выйдут из строя при высоких температурах и давлении в системе. Изделия из силумина чаще всего используются в авто промышленности, а также серийном выпуске отопительного и климатического оборудования.

При температуре воды в трубе до 150 °C и давлении в системе до 40 бар можно использовать латунные краны. Если в трубопроводе протекает вода температурой 200 °C, при этом давление достигает до 160 бар, можно инсталлировать стальное изделие. Самым оптимальным решением для монтажа центрального отопления и подачи холодной воды являются чугунные краны.

Вес и цвет изделия

Масса латунного крана значительно превышает аналогичные характеристики алюминиевых устройств. Вес устройства должен соответствовать заявленным в паспорте характеристикам и не должен кардинально отличаться от аналогов по массе. Говоря простым языком, выбирайте среди приборов с одинаковой маркировкой тот, который тяжелей. Хотя многие производители идут на хитрость, комплектуя устройство массивной ручкой, что в итоге сказывается на общей массе механизма.

Силуминовые шаровые краны имеют ярко выраженный серебристый оттенок, который не изменяется при окислении. Узнать кран из латуни можно простым проверенным способом — удалить острым предметом верхний слой никеля, после чего можно наблюдать характерную желтизну поверхности.

Шаровый затвор

Очень важно, чтобы шаровый сферический затвор имел идеальный зеркальный блеск. Фирменные надежные затворы изготовляются из латуни, покрытие отполировано и нанесено хромовое напыление

В отличие от никеля, хром не боится механических воздействий и закипания основных деталей.

Механизм плохого качества легко узнать по характерному матовому покрытию с мутным оттенком. Также можно взять магнит и проверить притягивание крана, если оно имеет место быть, значит устройство выполнено из электротехнической стали, которая не подходит по эксплуатационным характеристикам к использованию в системах подачи воды — затвор будет быстро ржаветь и выходить из строя при контакте с горячей водой. Латунь магнитом не притягивается.

Советы редакции Zuzako по выбору шарового крана для кухни и ванной комнаты

Шаровые краны чаще всего ставят на кухне или в ванной комнате. При этом их можно использовать и в любых других помещениях, где есть водопровод (например, какое-либо промышленное здание). Выбирая себе такие изделия, обязательно учитывайте советы нашей редакции. Они помогут найти модель с отличным набором характеристик и избежать покупки подделок.

Как отличить запорную арматуру проверенных брендов от подделок

Меняя водопроводные трубы в ванной или на кухне, неопытные мастера часто используют первый попавшийся шаровый кран. Если он окажется подделкой, то такая небрежность может привести к серьёзной аварии и разливу воды по всей квартире. Чтобы избежать подобной участи, рекомендуем вам прислушиваться к нашим советам. Они помогут легко отличить качественное приспособление от подделки.

Полезные советы:

В первую очередь следует обращать внимание на написание фирмы и страны-производителя. Если в этих словах допущена хоть одна ошибка, то перед вами подделка.
Изделия проверенных брендов не могут стоить слишком дешёво

Поэтому чрезмерно низкая цена укажет на модель низкого качества.
Поверхность брендового изделия должна быть идеально ровной и гладкой. При этом какие-либо дефекты, наплывы и шероховатости могут быть только у подделки.
Недобросовестные производители часто заменяют латунь (лучший материал для корпуса крана) на дешёвую сталь. Чтобы избежать покупки таких изделий, вам достаточно приложить к ним магнит. Если он притягивается к корпусу, то такой кран покупать не стоит.
Все фирменные изделия имеют сертификат качества. Поэтому не ленитесь спрашивать продавца о его наличии.

Как выбрать модель по эксплуатационным характеристикам

Перед тем как идти в магазин или искать шаровый кран в интернете, необходимо определиться с характеристиками, которым должно соответствовать изделие. Так будет намного проще выбрать подходящую модель из сотен представленных вариантов.

Советы по выбору:

Первое, что нужно сделать – это измерить диаметр трубы, на которую будет устанавливаться кран, а также определить тип резьбового соединения (наружный или внутренний). В противном случае можно купить изделие, которое просто не подойдёт к вашему водопроводу.
Корпус шарового крана должен быть изготовлен из латуни. Любые другие варианты (например, сталь, цинк, силумин) даже не стоит рассматривать.
Покупайте только те краны, которые разрешено использовать при низких и высоких температурах воды (от 5 до 150 °C).
В большинстве случаев давление в водопроводе не превышает 20 бар. Поэтому не стоит покупать более дорогие изделия, рассчитанные на 40, 80, 100, 160 и более бар.
Шаровый затвор должен быть изготовлен из латуни, прошедшей процесс хромирования

Только тогда он будет отличаться надёжной работой и долгим сроком службы.
Поворотная ручка шарового крана может быть консольной (в виде рычага) или классической («бабочка»)
Первый вариант следует применять в случае редкого использования изделия, а второй – частого.
Важно обращать внимание на материал уплотнительного кольца. В идеале им должен быть термостойкий тефлон, который не боится высоких температур и отличается долговечностью.

На что еще стоит обратить внимание

• Новинкой на рынке шаровых кранов является шаровой кран-американка. Он позволяет без специального оборудования и вызова мастера снять радиатор, например, во время ремонта.
• Различаются шаровые краны для систем отопления типом ручек. Выделяют два вида: ручка-джойстик и ручка-бабочка. Ручки-джойстики должны устанавливаться на значительном расстоянии друг от друга, иначе использование их станет проблемой из-за массивной рукояти. Ручки-бабочки обычно используются для кранов небольшого диаметра.
• Другим немаловажным комплектующим материалом являются хомуты — крепления для труб отопления. На сегодняшний день они представлены в разных размерах, в зависимости от диаметра труб. Изготавливаются хомуты из пластика или металла. Пластиковые хомуты обеспечивают подвижность трубы, к тому же они относительно дешевы (от 4 рублей за штуку). Металлические хомуты обеспечивают более прочное соединение, но стоят на порядок дороже (от 15 рублей за штуку).

Важно

Необходимо помнить, что даже самые маленькие детали должны устанавливаться мастерами, имеющими специальное образование и знания в данной области. Только тогда в Вашем доме будет всегда тепло и уютно.

Наша фирма предлагает Вам шаровые краны от ведущих производителей по доступным ценам. Специалисты компании подберут идеальные комплектующие для Вашей отопительной системы.

Спор на тему «Как правильно говорить: кран шаровый или кран шаровой?» возникнет еще не один раз, поэтому уточним сразу: в единственном числе правильно говорить кран шаровой, а во множественном числе — краны шаровые. Однако, на момент написания данной статьи, авто заполнение Яндекса и Гугла при наборе текста «кран шар» первым выдает вариант «кран шаровый» — так как этот вариант чаще используется техническими специалистами в «профессиональном жаргоне» — лично нам ближе «кран шаровый».
Для простоты изложения мы будем считать данные словосочетания идентичными (с технической точки зрения) и оставим этот спор нашим любимым учителям литературы и русского языка.
Итак, в этой статье мы попытаемся подробно рассмотреть все разновидности шаровых кранов и какой шаровой (шаровый) кран лучше выбрать из всего многообразия шаровых кранов.

1. Что такое шаровый кран?
2. Какие достоинства и недостатки у шаровых кранов?
3. Какие бывают шаровые краны по материалу корпуса?
4. Какие бывают шаровые краны по типу присоединения?
5. Какие бывают шаровые краны по типу прохода?
6. Какие бывают шаровые краны по типу корпуса?
7. Какие бывают шаровые краны по типу уплотнения?
8. Какие бывают разновидности шаровых кранов?
9. Какие бывают шаровые краны по типу управления?
10. Какие параметры важны при выборе шарового крана?
11. Где купить кран шаровый (шаровой) ?
12. Что лучше поставить кран шаровый, затвор дисковый, вентиль или задвижку?

Преимущества и недостатки изделий

Кран шар обладает следующими преимуществами:

• легкий вес;
• небольшая строительная длина;
• невысокое гидравлическое сопротивление рабочего вещества;
• возможность монтажа в любом положении в пространстве;
• превосходное соотношение стоимости и качества;
• высококлассная герметичность;

К недостаткам изделий относятся:

• высокая величина крутящего момента, необходимого для поворота рукоятки;
• появление гидравлических ударов в водопроводе, когда быстро открывается кран;
• необходимость открывать-закрывать кран регулярного (минимум раз в неделю), чтобы шар не «залип»;
• плохая применимость наиболее распространенных изделий с фторопластовым уплотнением при рабочей температуре свыше 150С.

Краны шаровые латунные – особенности

Преимущества:

1. широкий выбор моделей разных производителей;
2. доступная стоимость;
3. высокая скорость поставки;
4. эксплуатационные качества, оптимальные для воды и газа;
5. стойкость к механическим воздействиям.

Недостатки:

1. небольшой выбор диаметров шаровых кранов – выпускаются, как правило, с Ду 8-100мм;
2. нестабильная работа, если рабочая температура превышает 200С;
3. невозможность стабильно использовать кран в трубопроводах с нефтепродуктами;
4.  отсутствие приварной модели.

Краны шаровые стальные – особенности

Эти краны изготавливают из углеродистой стали (с маркировкой 20 или 25), которые широко применяются в ЖКХ и промышленности.

Преимущества:

1. низкая стоимость;
2. широкий выбор моделей разных производителей;
3. высокая скорость поставки;
4. эксплуатационные качества, оптимальные для воды и газа;
5. широкий ассортимент
6. стойкость к механическим воздействиям.

Недостатки стальных кранов:

1. возможны сложности при продолжительном использовании в водопроводах холодного водоснабжения;
2. невозможность использовать изделия на слабоагрессивных средах;
3. нестабильность при рабочей температуре ниже -40 град С;

Как выбрать шаровой кран?

Следует руководствоваться следующими критериями выбора:

1. Материал изготовления и внешний вид корпуса . Предпочтительный вариант – изделие из латуни или нержавеющей стали. Кран из силумина стоит дешевле, но он хрупкий и требует бережного отношения.
2. Материал изготовления сферы . Запирающий элемент должен иметь зеркальную и абсолютно гладкую поверхность. Хорошо, если он будет покрыт напылением из никеля или хрома. Не приветствуется мутный блеск, матовость покрытия.
3. Маркировка корпуса . Кран шаровый трехходовой должен содержать на себе данные о компании-производителе, номинальном диаметре и рабочем давлении. Буквы и цифры должны быть четкими, хорошо видимыми, иначе можно заподозрить подделку.
4. Максимально допустимое давление . Его стоит подбирать, учитывая характеристики инженерной системы. При этом выбирать кран шаровой с американкой нужно с запасом. То есть указанное на нем давление должно быть выше того, которое используется в коммуникациях.
5. Вес изделия . Изделие из латуни всегда тяжелее стального или силуминового аналога.
6. Форма ручки . В продаже можно найти изделия с длинным рычагом или «бабочкой». Первый вариант является более предпочтительным в ситуациях, когда кран долго не поворачивался. Тогда для этого приходится прилагать усилия, что в случае с «бабочкой» является проблематичным.
7. Стоимость . Этот вопрос каждый решает сам для себя, но качественные изделия не могут стоит дешево.
8. Соответствие перечисленных характеристик особенностям быта в данной конкретной стране . В разных городах температура воды в системах отопления разнится, что накладывает свой отпечаток на выбор запорной арматуры.

Ручка для шарового крана

Как уже было сказано, она может иметь вид:

1. Рычага . Кран шаровый с американкой такого типа более практичен и удобен в использовании. Он позволяет ухватиться за него всей рукой и осуществить поворот в нужном направлении. Если кран «закис», то для этого требуется приложить немалое усилие, а с рычагом это сделать легче.

Бабочки . Более предпочтительна с эстетической точки зрения. Она аккуратна на вид, но для ее поворота используются лишь два пальца одной руки, которыми будет тяжело сдвинуть с места «залипший» кран.

Надо сказать, что ручка может иметь и самые разные цвета. По традиции синий используется для систем холодного водоснабжения, а красный – горячего. В желтом исполнении производят ручки, предназначенные для газопроводов. Кроме того, в продаже можно найти изделия белого цвета – их специально устанавливают на радиаторы и полотенцесушители. Материалом изготовления может быть как пластик, так и металл.

Шаровые краны — какие лучше

Для регулирования температуры отопительных батарей используются шаровые водяные краны. Их можно устанавливать на каждую батарею, на стояк входа в вашу квартиру или в другом месте.

Шаровые краны для воды самого разного назначения и размера выпускает известная итальянская компания Bugatti. В перечне ее продукции:

• угловые краны для воды;
• прямые краны холодной и/или горячей воды;
• краны с «американкой» (накидной гайкой);
• шаровые краны с автоматом выпуска воздуха или небольшого количества воды – дренажные автоматы или краны Маевского;
• обычные водоразборные краны;
• краны, дополненные устройством фильтрации твердых частиц и т. п.

Краны компании Bugatti отличает от кранов большинства конкурентов возможность небольшого ремонта.

Большинство кранов после начала протечки из-за износа уплотнительного элемента-шара подлежат утилизации. Итальянские краны решают эту проблему поворотом гайки сальникового уплотнения. Это позволяет получить ресурс «закрыто/открыто» до 20 тыс. циклов.

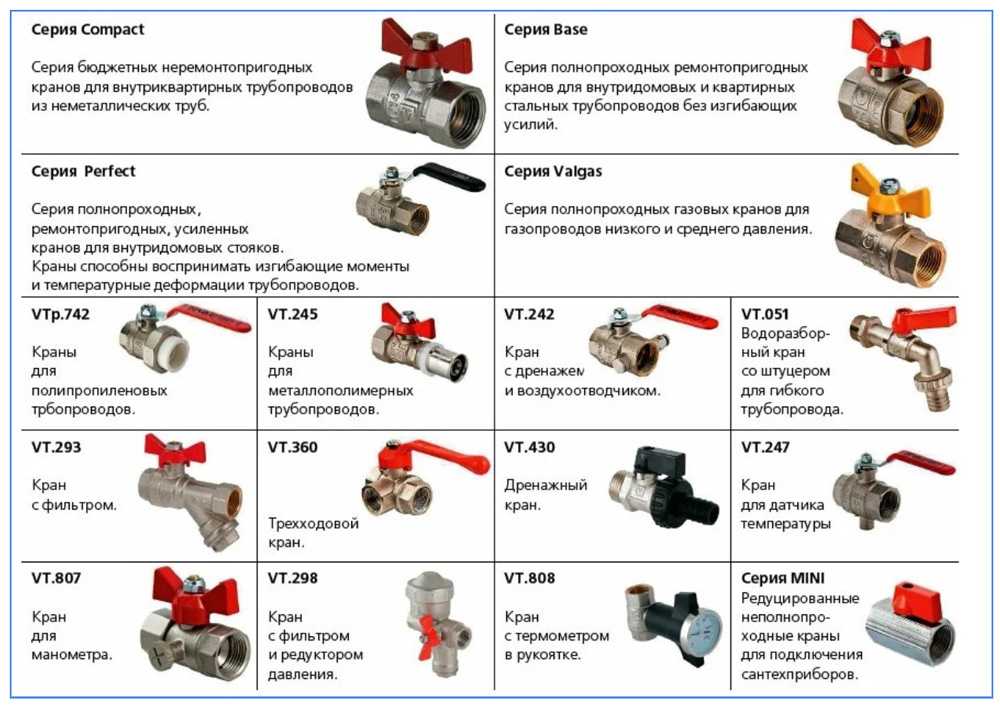

Итальянская компания VALTEC уделяет много внимания потребителям своей продукции в России и Украине на протяжении более 10 лет. Продукция компании рассчитана на довольно жесткие условия работы в водопроводно-отопительных сетях наших стран.

Шаровые краны компании имеют увеличенный ресурс работы.

Усиленные по толщине и рабочему зазору органы управления дополнены защитой от ожога в виде пластикового покрытия (ПВХ – поливинилхлорид) и позволяют провернуть кран после отложения большого количества вредных для его работы веществ.

Краны прошли необходимую сертификацию в Украине и России.

Известная компания FAR из Италии для Российских потребителей выпускает продукцию, адаптированную под требования российских нормативных документов и жесткие условия работы.

Один из видов продукции – шаровые краны FAR. Они бывают:

• со встроенным термометром и/или датчиками измерения температуры;
• с дюймовой резьбой, красной или синей рукояткой, в которой можно установить термометр;
• с накидной гайкой-американкой и пресс-соединением PRESSFAR, оборудованны ручкой с возможностью размещения в ней термометра;
• полнопроходные с метрической резьбой и ручкой «бабочкой» красного цвета, возможно соединение специальными концовками с разными трубопроводами.

Одна из старейших итальянских компаний RMB уже почти 60 лет производит арматуру и компоненты для водоснабжения и отопления. В проспекте компании вся необходимая аппаратура для экономной и комфортной работы систем отопления:

• арматура для радиаторов водяного отопления;
• шаровые краны с магнитными отделителями шлама;
• краны, самоочищающиеся с магнитными фильтрами;
• шаровые краны полнопроходные от 0,5 дюйма до 2 дюймов;
• шаровые стандартнопроходные краны разных диаметров с дюймовой резьбой;
• обратные клапаны для трубопроводных систем;
• кран шаровой со встроенным в конструкцию обратным клапаном и мн. др.

Продукция известной Западногерманской компании Нoneywell выпускается уже много десятилетий. Для систем водоснабжения и отопления компания производит, в том числе и шаровые краны для работы с системами автоматического управления.

Эти устройства представляют собой установленный на корпусе шарового крана запорно-регулирующий механизм с электрическим приводом.

Шаровой автоматизированный кран Нoneywell имеет следующие характеристики:

• управление в составе системы Hometronic Manager;
• номинал по размеру – 20, 25, 32 мм;
• номинальная производительность, куб. м/ч – 41, 63, 123;
• рабочее напряжение, В – 230, 50 Гц;
• время поворота «открыто/закрыто», сек – 30.

Надеемся что эта информация поможет вам сделать правильный вывод о том, какие шаровые краны лучше.

Материалы и особенности

Производя краны инженеры, стараются создать максимально качественный материал, пригодный к эксплуатации в неблагоприятных условиях.

Раньше в ходу были краны стальные. Стальные краны легки в обработке, дешевы и практичны. Однако краны из подобных металлов не отличаются стойкостью к наружным воздействиям, и особенно подвержены негативному влиянию влаги.

Стальные краны не разрушатся через год или два, но рано или поздно неотвратимые изменения дадут о себе знать.

Образец латунного муфтового клапана

Вот почему сейчас большинство сантехников закупает краны латунные Bugatti. Латунные изделия имеют несколько преимущество по сравнению со сталью. В первую очередь латунные краны долговечнее. Латунь как металл, способна выполнять свои функции в той же кондиции в течение десятков лет.

Также латунные краны вообще никак не реагируют на воду или влагу. Они не ржавеют, не разрушаются. Еще один момент, менее очевидный но от того не менее полезный – возможность сочетать латунные краны практически с любыми металлическими изделиями. В то время как стальной кран в этом плане сильно ограничен.

Латунь обойдется вам на порядок дороже стали – это надо четко понимать. Однако ее преимущества свою цену покрывают. Во многом благодаря устойчивости к коррозии. С вероятностью в 95% вам придется сменить стальной запорный элемент в течение 20-25 лет, для латуни же этот срок ничего не значит.

Нюансы с диаметрами

Есть еще один момент, который стоит вашего внимания. Он касается пропускной способности и качеств запорных фитингов. С ними не так все просто, как кажется на первый взгляд.

Наверняка вы уже слышали словосочетание «полнопроходной кран», но не знаете что оно значит и чем полнопроходной запорный фитинг отличается от неполнопроходный.

Существует кран:

1. Полнопроходной.
2. Неполнопроходный.

Полнопроходной образец подразумевает возможность пропуска через фитинг потока в полной мере, не ограничивая его движение ни в одном из мест. Второй вариант подразумевает сужение потока в месте установки запорного элемента, что сказывается на его состоянии.

Почему полнопроходной и неполнопроходной варианты вообще существуют? Дело в особенностях производства. Как мы уже знаем, шаровой муфтовый кран Данфосс регулирует подачу воды. В открытом положении вода проходит через отверстие в шарике.

Полнопроходный шуровый кран резьбового типа

Шар находится в муфте, и если муфта имеет стандартный диаметр, то есть полностью соотносится с торцами труб, то его сечение будет меньше муфты, а сечение его пропускного отверстия – еще меньше. В итоге образуется зона смещенного давления, где поток бы ослабляется искусственными ограничениями.

В некоторых трубопроводах (преимущественно промышленных) подобные вещи недопустимы или как минимум, нежелательны. Вот почему был придуман полнопроходной кран.

У него муфта в центре расширена так, чтобы отверстие в запорном механизме имело тот же диаметр сечения, что и диаметр пропускных труб.

Полнопроходной и неполнопроходной краны имеют маркировку, например, ДУ50, ДУ15 и т.д. Она отмечает диаметр условного прохода. Эта величина меняется в зависимости от типа используемого фитинга.

Полнопроходной кран ДУ15 будет иметь диаметр примерно равный 15 мм. В то время как неполпнопроходной образец с маркировкой ДУ15 ориентируется на меньшие значения.

Существует разница и в цене. Полнопроходной механизм ДУ15 стоит почти в два раза дороже его неполнопроходного аналога. Увеличение цены объясняется применением при производстве большего количества дорогостоящих материалов. Как правило, такие краны и весят больше, и выдерживают большее давления и, в общем, намного надежнее.

Стоит отметить, что полнопроходные изделия редко закупаются для гражданского строительства. Как правило, для таких задач они слишком дорогие. А вот в промышленности ситуация иная. Там полнопроходный фитинг – практически стандарт и встречается везде.

Royal Thermo Optimal (ВР/НР)

Далее в нашем ТОПе идут шаровые краны Royal Thermo из серии Optimal.

Ассортимент данной серии огромен, что позволяет найти оптимальный шаровый кран для любых задач. Кроме того, они имеют доступную стоимость при хорошем качестве, что и делает эти краны очень популярными.

Шаровые краны Royal Thermo OPTIMAL полнопроходные. Благодаря этому они почти мгновенно перекрывает поток и практически не оказывает ему сопротивления. При этом никакие механические примеси и отложения не препятствуют их закрытию.

Изготавливаются эти краны из никелированной латуни и ресурс их работы может достигать 55 тысяч циклов открытия и закрытия. Также стоит отметить, что они могут эксплуатироваться в системах водоснабжения с давлением до 40 бар и местах, где температура окружающей среды может опускаться до -30 градусов.

Из других особенностей шаровых кранов Royal Thermo OPTIMAL стоит отметить ремонтопригодные сальники и продолжительный срок службы, который, по заявлениям производителя, может достигать 30 лет.

В общем, если вам нужен недорогой, но при этом надежный шаровый кран, то рекомендую ознакомиться с ассортиментом торговой марки Royal Thermo серии OPTIMAL.

• Давление: 40 бар.
• Диаметр прохода: ½, ¾, 1, 1 ¼”.
• Температура жидкости: до 90⁰.
• Материал: латунь.
• Ремонтопригодный сальник.
• Мин. ресурс работы: до 55000 циклов.
• Гарантия: 5 лет.
