Столярный станок

Создание самодельного станка для мастерской

Работать будет куда удобнее, если рядом будут полки. Самым удобным способом их размещения будет установка над рабочей поверхностью. Кстати, полки могут быть выдвижными или фиксированными. Оптимальный линейный параметр столярного станка – длина, которая не более 1 метра. При установке пары дисков длину можно немного увеличить. По модификации можно выделить стационарные, мобильные и складные универсальные станки.

Простота конструкции

Древообрабатывающие станки простой конструкции будут выполнены таким образом:

1. Из толстых досок (70*200 см) делаем щит, и для соединения стоит использовать гвозди – их нужно забить, а после загнуть с обратной стороны.
2. Для того, чтобы при работе инструменты не скатывались с поверхности, по периметру поверхности для работы монтируют маленький бордюрчик. Для этого бруски, сечение которые составляет 5*5 см, прибивают с торца.
3. Для устройства опор стоит выбрать бруски размером 0.12*0.12*1.3 метра. Подогнать высоту опор стоит с учетом запросов мастера, который будет работать за станком. Главное при этом, чтобы было удобно. Следует учесть и то, что после монтажа крышки высота станка будет больше на 8-9 см. Далее сделайте разметку на земле и углубите бруски на высоту от 20 до 35 см.
4. К опорам стоит прикрепить перекладины, в качестве которых будут выступать широкие планки от 20 до 40 см от уровня земли, и соединения должны быть выполнены саморезами по дереву. Сверху установите подготовленный заранее щит из древесины.

Не нужно крепить крышку при помощи гвоздей, лучше сделать это с саморезами, потому что при забивании крепления можно повредить нижний конструкционный каркас.

Сборка станка

• Начать стоит с установки опор и соединения их посредством горизонтальных перемычек при помощи стамески и молотка делать пазы для гаек, болтов и шайб.
• После монтажа перемычек в нужных местах высверливать отверстия сквозного типа, и в них можно вставлять болты и стягивать их посредством гаек.
• Перемычки нужно установить из расчета по две штуки со всех сторон. Дополнительно требуется сделать перекладины под столешницей, по центру. Они будут применяться для ящиков выдвижного типа. Установить перекладины нужно с шагом, который равен ширине ящике.
• Рабочая поверхность тоже будет прикреплена болтами, а на торцах опор будут заранее подготовлены углубления, а на поверхности столешницы – сквозные отверстия. Во время фиксации болтов головки утапливают примерно на 0.2 см.

Далее поговорим о тисках

Главным элементом будут тиски, и для них потребуется купить особые крепления, шпильки, которые можно найти в строительных магазинах. Еще одной основополагающей деталью конструкции будет винтовой штырь, с помощью которого можно зажать или ослабить предметы в тисках. Минимальное сечение по диаметру винта составляет 2 см, а длина 15 см.

Для удобства проведения работ лучше соединить губки между собой гвоздями, а в конце монтажных работ убрать их.

Особенности

Область применения слесарно-монтажного инвентаря определяет его особенность. Приспособления зарезающие, обрабатывающие либо удерживающие металл выполнены из специальных сплавов, разной степени закалки. К набору электромонтажа прилагаются высокие требования к прочности материала, а также его изоляционным свойствам. Особую роль играет удобство во время работы. Приспособление должно быть легким, прочным, безопасным одновременно. Рукоятки должны плотно лежать в руке, обеспечивая большую безопасность во время применения

Важно помнить, что монтажные наборы часто имеют узкую специализацию. Инвентарь электромонтажного набора не стоит применять в ремонтных работах не по назначению

Их материал имеет более низкую закалку, поэтому может стать причиной травмы. Не стоит применять инструменты без изолирующих рукояток при электромонтаже.

Модернизация молотка

Частое явление – это выпадение деревянной ручки из гнезда молотка. Один из способов создания надёжного крепления ручки – в верхнем торце ручки делают пропил. Держатель вставляют в гнездо молотка. Пропил заполняют клеем «Момент». В паз вбивают деревянный клин.

Чтобы во время работы не искать гвозди, и тем более – не держать их зубами, снизу в ручку молотка вклеивают круглый магнит. Гвозди на магните всегда будут под рукой работника. Опасно случайное выпадение молотка из руки на высоте. Чтобы такого не случилось, в ручке просверливают отверстие, через которое продевают шнур. В петлю продевают пояс работника.

Самодельные станки по дереву

Самодельный токарный станок по дереву

Для работы по дереву необходимы три типа станков: отрезной, шлифовальный и токарный. При их наличии можно осуществлять все типы работ в домашних условиях. Однако следует учитывать конструктивные отличия, характерные для каждого типа оборудования.

Перед выбором оптимальной модели следует определиться с видом выполняемых работ. На параметры будущей конструкции оказывают влияние размеры заготовки, необходимая степень ее обработки, породы древесины. Оптимальным вариантом инструмента будет изготовление универсального инструмента своими руками исходя из выполненного анализа и габаритов места в мастерской.

Отрезные станки по дереву

Самая простая модель мини-отрезного оборудования для обработки древесины — электро или бензопила. С ее помощью можно делать резы различной точности и конфигурации. Однако из-за относительно больших физических нагрузок время работы будет ограничено. Поэтому для обработки больших объемов древесины рекомендуется делать пилорамы своими руками.

Подобные станки могут быть нескольких видов:

• дисковая. Самый простой вариант приспособления, состоящий из опорного стола, режущего диска и силовой установки. Может применяться для реза листовых материалов, брусков и досок;
• пилорама из бензопилы. Предназначена для обработки стволов. Применяется для формирования досок и брусьев. Отличаются относительно небольшой сложностью изготовления;
• ленточная пилорама. Имеет те же функции, что и конструкции из бензопилы. Различие заключается в скорости обработки бревна.

Для фигурного реза можно использовать электролобзики. Однако изготовить этот инструмент своими руками будет проблематично.

Шлифовальное оборудование для обработки дерева

Самодельный шлифовальный станок по дереву

Для шлифовки дерева можно применять станки, сделанные своими руками, аналогичные устройствам для обработки металлов. Разница будет заключаться в абразивном материале, а также площади обработки.

Самая простая модель приспособления состоит из рабочего стола, двигателя и вертикального шлифовального вала. Последний может иметь лезвие либо монтажные элементы для установки абразивной ленты. С помощью этого оборудования можно обрабатывать торцевые края деревянных заготовок, выполнять их шлифовку.

В видеоматериале показан оптимальный набор инструментов для работы по дому своими руками:

Варианты прессов для гаража своими руками

Самодельные прессы для гаража позволяют обрабатывать различные изделия и материалы под воздействием давления. Конструктивно оборудование состоит из цилиндров. В гараже такой станок пригодится для рихтовки или скрепления различных элементов, а также для сгибания листов металла или прессовки картона.

Пример самодельного пресса

Для частного применения достаточно производительности в 10-15 тонн. Чаще всего применяют бутылочный домкрат с предусмотренным ручным насосом, который выступает в роли основного элемента конструкции.

Вот несколько интересных вариантов прессов для гаражей от «самоделкиных»:

Вариант из подручных материаловРельсы тоже пригодятсяГотовая покупная модельУдобный самодельный пресс

Пресс своими руками из домкрата: чертежи и варианты изготовления

Создать самодельный пресс из домкрата можно двумя способами:

• зафиксировать устройство на основании станины, чтобы осуществлять давление вверх;
• установка домкрата ближе к верху станины для давления вниз.

Вот несколько полезных чертежей для создания собственного домашнего пресса:

Простой вариант конструкции с размерамиС описанием элементовПодробный чертеж будущего прессаПример готового устройства

Чтобы правильно подобрать модель и габариты будущего пресса, необходимо учитывать несколько моментов, связанных с самим домкратом:

• его габариты;
• величину рабочего хода штока;
• толщину стола;
• высоту заготовок для прессовки.

Посмотрите, как правильно собрать пресс из домкрата своими руками в видеоматериале:

Садовый опрыскиватель и вайма

Всё началось с того, что Metamorf потребовалось обработать участок от клещей, а старый ручной опрыскиватель приказал долго жить. Потребовалось срочно купить новый или найти ему замену. Готовясь к обработке и думая о том, что можно сделать, пользователь нашего портала наткнулся на ненужный огнетушитель, завалявшийся в хозяйстве.

Далее действуем так — осторожно раскручиваем огнетушитель, высыпаем остатки порошка и промываем баллон водой. Вместо раструба вкручиваем переходник, в который, в зависимости от необходимости, можно вкрутить ниппель (для закачки воздуха) или насадку (для распыления смеси)

Суть самодельных изделий

Самодельные станки и инструменты бывают разных видов, многие из них довольно легко соорудить своими руками.

Самодельные резцы

Есть люди, которые даже могут соорудить прибор, имеющий множество назначений. Если рассматривать универсальное устройство, то его под силу соорудить из обыкновенной дрели. Его работа заменяет следующие агрегаты:

• отрезной мини-станок;
• циркулярную пилу;
• точило;
• токарный станок;
• шлифовальные станки.

Для изготовления таких приспособлений требуется использовать дрель и установить ее на станину. В виде станины отлично подойдет доска с толщиной от 20 до 25 мм. Дрель устанавливается на часть корпуса, предназначенного для прикрепления дополнительной рукояти.

Область установки будет зависеть от размеров циркулярного диска, камня для заточки, круга для шлифовки и фрезы. Для установки дрели потребуется сильно зафиксированная резьбовая шпилька и гайка. Для более сильной фиксации необходимо воспользоваться штифтом 2 мм и эпоксидным клеем. После этого требуется изготовить движущую подошву и станок готов.

Для изготовления циркулярного станка в домашних условиях потребуется пильный диск, диаметром 15 см.

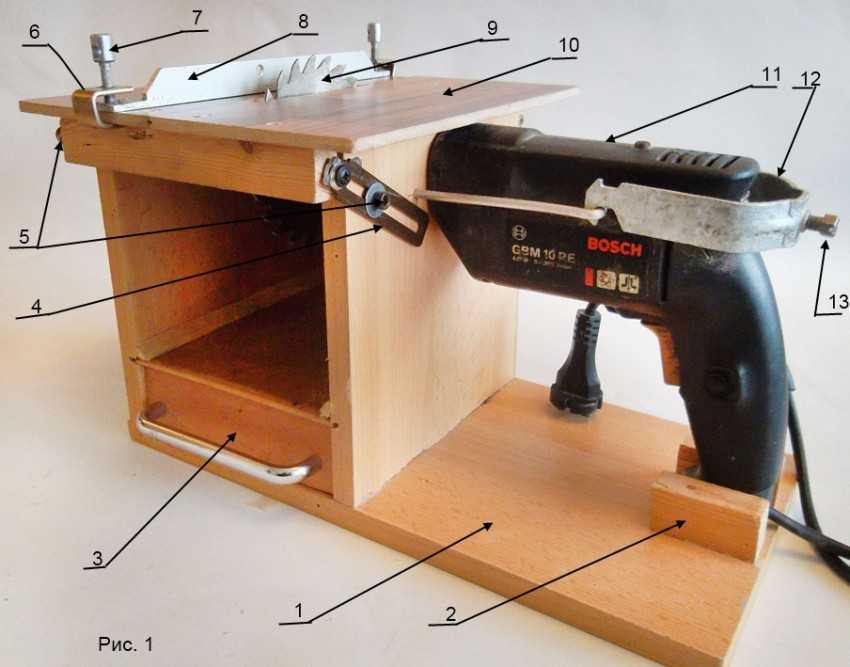

Станок самодельный циркулярный

Его крепят на патрон дрели и делают щель в станине. Для защиты пильного диска отлично подойдет металлический кожух.

С помощью этой циркулярной пилы есть возможность изготовить отрезной станок. Для этого крепится поворотный кронштейн на фиксированной площади, а также столярное стусло, которое задает угол распила.

Когда это все соединится с дисковой пилой на станине, то образуется отрезной станок. Аналогично собираются токарный и шлифовальный станки.

Ударная отвёртка из стартера

Бывают ситуации, когда открутить заржавевший болт или винт обычным инструментом невозможно. Ударная отвёртка с этим делом отлично справляется. Инструмент изготавливают своими руками из деталей автомобильного стартёра:

1. Из корпуса стартёра извлекают вал и втулку.
2. Часть вала срезают, оставляя стержень со шлицами.
3. На втулку одевают отрезок трубы, подходящего размера.
4. К концу трубы приваривают обрезок болта равного диаметра.
5. Конец вала обтачивают в форме четырёхгранника, на который одевают головки нужного размера. Для винтов в головку вставляют биту.

При ударе молотком по головке болта, вал скользит скошенными шлицами внутри втулки, совершая вращательное движение. Чем сильней удар, тем с большим усилием проворачивается вал.

Делаем собственными руками отрезные дисковые станки по металлу для мастерской дома

Станки дисковые – полезные устройства в подсобном хозяйстве. При их помощи можно быстро разрезать любые металлы под угол в 45 или 90?. Устанавливать данное устройство в первую очередь на жёсткое основание. Если поставить другой диск можно работать с различными материалами, а не только с листами металла. Приобретать готовую установку не дешево, благодаря этому легче и интереснее сделать станок собственными руками.

Готовый вариант станка для нарезания

В обычном варианте создания самодельного дискового отрезного станка потребуются следующие инструменты и материалы:

• угол железный №25;
• швеллер №10;
• вал и труба профильная;
• инверторный аппарат;
• подшипник;
• электрический мотор и коробка для проводов;
• пусковой механизм, катушка и дрель.

После подготовки всех материалов и инструментов для своего станка нужно подобрать хороший чертеж самодельного отрезного станка по металлу. Собственными руками можно создать приборы по следующим схемам:

Вариант детального чертежа

Схема станка

Чертеж несложного устройства

Рукодельная маятниковая пила

Собрат станок для нарезания листов металла на основе угловые шлифовальные машины очень легко, если вы сможете работать с самым разнообразным инструментом и готовы вырезать заготовки. Ход работы по сборке своего отрезного станка следующий:

1. Из уголка порежьте заготовки для рамы, размеры которой обязаны быть 40*60*120см. Сварите детали в единый каркас. А для направляющей приварите швеллер.
2. На швеллер закрепите пару стоек вертикально с помощью болтов. Из трубы нужно выполнить раму 45 на 60 см для установки мотора и вала.
3. На задней части рамы устанавливаете пилу с двигателем. Разумнее выбрать асинхронный мотор, мощностью от 1,5 до 3 кВт. После, сделайте вал с фланцами, шкивом и опорами. При этом фланец выступает исключительно на 3,2 см.
4. Зафиксируйте подшипник на вал, там же зафиксируйте шкив и опоры. Сделайте коробку с электросхемами снизу рамы. После, на длинную часть коромысла закрепляете инструмент, а на короткую монтируете мотор. Соединяете мотор и вал при помощи ременой передачи, и ваше устройство готово.

Готовый вариант после соединения всех компонентов

Чтобы полностью понимать всю очередность действий, посмотрите видео, как выполнить отрезной станок из угловые шлифовальные машины собственными руками:

Заметка по теме:

Как сделать приспособление для заточки ножей своими руками: чертежи и фото-примеры

Без ножа на кухне не обходится ни один дом. Правильную заточку без специальных приспособлений сделать довольно сложно: необходимо соблюсти нужный угол и добиться идеальной остроты лезвия.

Вариант домашнего устройства для заточки лезвий

Для каждого ножика необходимо соблюдать определенный угол заточки:

1. Бритва и скальпель требуют угол в 10-15⁰.
2. Ножик для нарезания хлебобулочных изделий – 15-20⁰.
3. Классические многофункциональные ножи – 25-30⁰.
4. На охоту и в поход берут прибор с углом лезвия от 25 до 30⁰.
5. Если хотите нарезать твердые материалы, то сделайте заточку под углом в 30-40⁰.

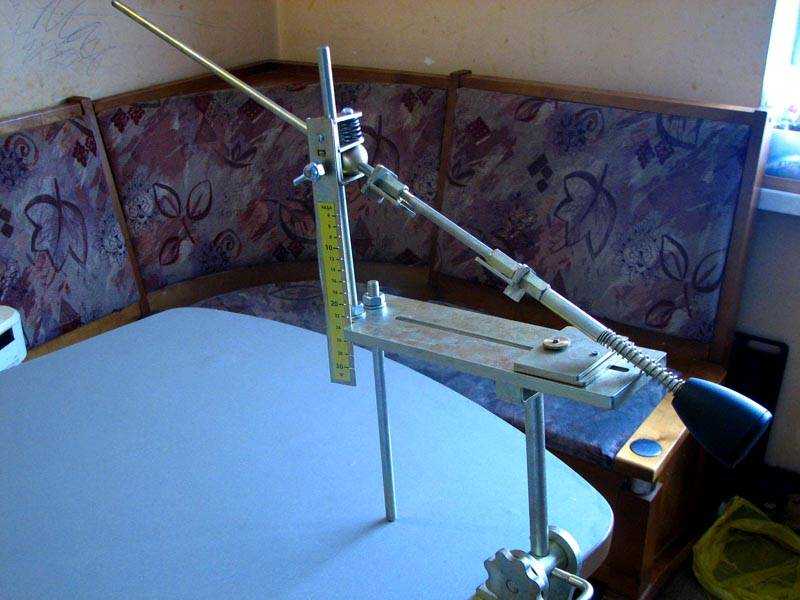

Таким способом можно регулировать угол заточки

Чтобы обеспечить нужный угол, стоит купить или сделать приспособление для заточки. Например, можно собрать точило из двигателей от стиральных машин своими руками.

Самодельный точильный станок из мотора стиральной машины

Для сборки такого станка пригодится мотор от «стиралки» мощностью в 200 Вт. Полностью для создания точило из двигателя от стиральной машины приготовьте:

• сам мотор;
• металл для кожуха с толщиной от 2 до 2,5 мм;
• трубочка для фланца;
• камень для заточки;
• гайки;
• пусковой механизм;
• кабель для подключения к электросети;
• уголок из металла или брус из дерева для станины.

Пошаговое описание изготовления станка можете посмотреть в видеоматериале:

Watch this video on YouTube

Существуют несложные заточные станки своими руками без двигателей. Например, можно сделать приспособление из брусков. Для этого приготовьте два абразивных бруска одинакового размера и камень для заточки.

Легкий вариант точила от «самоделкиных»

Ход работы по созданию такого простого приспособления будет следующим:

Отшлифуйте бруски из дерева наждачной бумагой, убрав заусенцы. Сделайте разметку в зависимости от нужного угла.

Материалы для работы

• К прочерченной линии прикрепите камень для придания лезвию остроты. Для этого приложите его к бруску и отметьте его ширину. Затем, на разметках сделайте пропилы, глубиной до 1,5 см.
• В полученные выемки закрепляете абразивные бруски, чтобы пазы совпадали. Потом, устанавливаете камень для заточки, закручивая его на болты.

Вариант готового точила

Способов изготовления домашнего точила для ножей много. Вбирайте подходящий и пробуйте создать удобный и полезный инструмент для дома.

Как сделать приспособление для заточки сверла по металлу своими руками

Самостоятельно делают не только точило для лезвий, но и станок для заточки сверл по металлу. Вот несколько чертежей, полезных для работы:

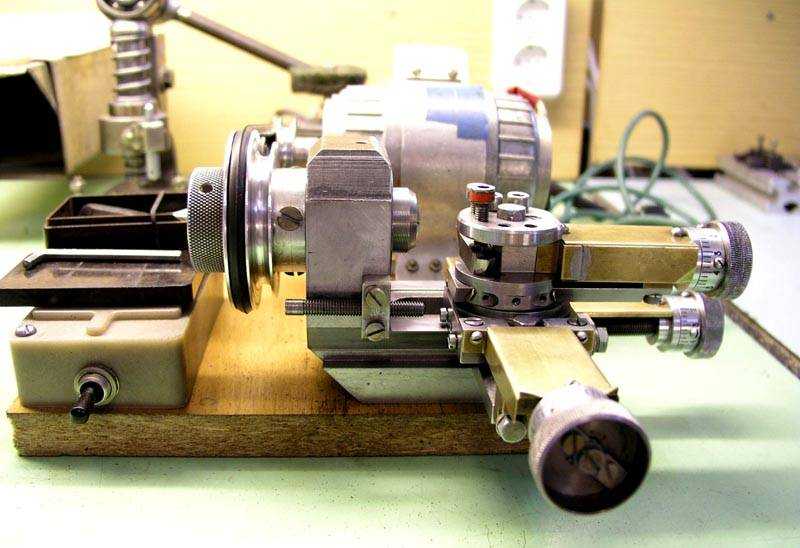

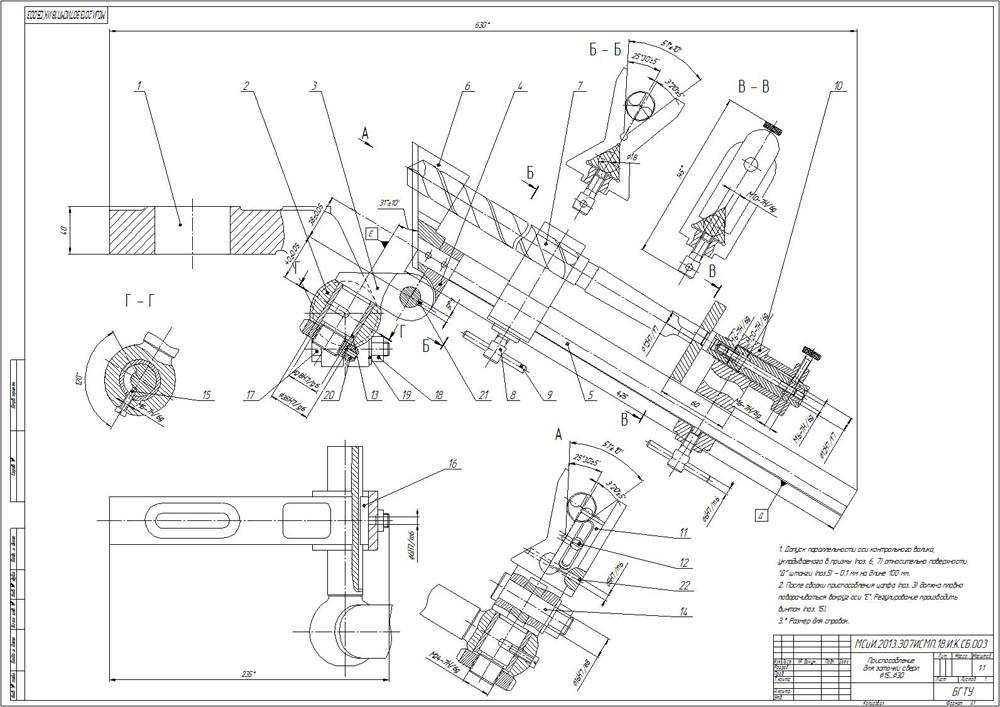

Удобный вариант для повседневного использованияРазвернутый чертежГотовый домашний станокДругой удобный вариант

Чтобы понять, как правильно по чертежам собрать собственный станок для заточки сверл, посмотрите видеоматериал по теме:

Watch this video on YouTube

Сверли железо, не выходя из дома – фрезерный станок своими руками

Наряду с деревянными заготовками в домашнем хозяйстве регулярно требуются изделия из металла. Для работы с ним человек придумал немало станков: токарные, отрезные, фрезерные и т. д. Металлообрабатывающий токарный станок похож на деревообрабатывающие – отличие в запасе прочности и мощности. Отрезной станок предполагает работу с полотнами железа. Но рядовому домовладельцу для этих целей хватает пилы по металлу или болгарки. А вот фрезерный станок требуется гораздо чаще. С его помощью обрабатываются фасонные поверхности и плоскости и можно изготовить сложные металлические изделия (шкивы, ролики и т. п.).

Цена заводского фрезерного станка начинается от 10 тыс. рублей (как правило, гораздо выше). Но при наличии свободного времени, некоторых деталей и умелых рук, его можно собрать и дома. Пусть не слишком мощный и красивый, но функциональный.

Для домашнего фрезерного станка понадобится:

• Электрическая дрель, работающая от 220 вольт (силовой привод);
• Домкрат;
• Металлические швеллеры, уголки №25, квадратная трубка №20;
• Металлические стержни для осей или резьбовые шпильки;
• Фанера толщиной 10 мм (столешница верстака);
• Цанговый патрон;
• Конус Морзе – специальное крепление в шпинделе станка. Отличается надежностью, точностью центрирования и позволяет оперативно менять инструмент;
• Слесарные инструменты, сварочный аппарат, крепеж.

Как видите, посещение специализированного магазина неизбежно – всевозможные кустарные приспособления могут травмировать начинающего мастера.

Примерную схему будущего станка можно посмотреть ниже:

Этот чертеж не эталон, но на его основе вполне можно разработать собственный механизм. После подготовки необходимых инструментов и эскизов можно приступать к сборке. Начинается она с создания станины и колонны. Это П-образная конструкция, положенная на бок, где нижняя плоскость – основание станка.

Следующий этап – направляющие, позволяющие консоли передвигаться вертикально. Для этих целей служат отшлифованные уголки (№25), привернутые болтами к станине. Закончив с вертикальными направляющими, приступаем к горизонтальным. Здесь пригодится квадратная труба – в ней высверливаем отверстия, через которые пропустим металлические стержни с нарезанной резьбой (или шпильки).

Для регулировки высоты рабочего стола под его плоскость устанавливается автомобильный домкрат. Он позволяет менять высоту консоли на 8–10 см. Саму столешницу вырезаем из фанеры и приворачиваем к каркасу из труб. Для удобства болты утопите в столешницу – они не должны выступать и мешать работе.

На столешнице монтируем тиски для удержания обтачиваемой детали. Их можно купить в строительном магазине или сделать самому из стержня с резьбой и уголков. Как видите, это несложно:

Заключительный этап – установка дрели, исполняющей роль электрического привода, в станину станка. Она крепится в верхнюю перекладину буквы «П». Такая силовая установка во избежание вибрации фиксируется болтами и перемычками по принципу тисков. Конус Морзе устанавливается на шпиндель закрепленной дрели.

Как видите, многие полезные приспособления для домашнего хозяйства делаются своими руками. Достаточно приложить голову и запастись терпением.

Дополнительная рука для электронной платы

Очень часто возникают такие ситуации, когда приходится крайне трудно без посторонней помощи. Например, когда обе руки заняты монтажом, но при этом нужно держать еще и какой-нибудь инструмент. Для решения данной проблемы можно самому сделать дополнительную «руку».

Понадобятся следующие вещи: зажимы-крокодилы, небольшая фанера, медный одножильный провод, диаметр которого варьируется от двух до трех миллиметров. Этапы изготовления:

1. От провода отрезается несколько частей, которые впоследствии сгибаются во что-то похожее на букву «Г».
2. К каждому из них припаивается по одному зажиму.
3. На фанере чертится решетка с десяти миллиметровым шагом.
4. На точках пересечения линий проделываются отверстия. Их диаметр должен быть таким, чтобы части провода плотно в них входили.
5. Зажимы помещаются в отверстия.
6. В зажимы устанавливается плата, после чего можно приступать к работе.

Самодельная циркулярная пила

Брендовые станки имеют большие цены, а частному пользователю вполне подходит самодельный инструмент для домашней мастерской. Это может быть циркулярная пила, изготовленная на базе ручных, более дешевых моделей.

Верстак для циркулярки должен быть устойчивым. На столешницу крепят станину с прорезью для диска. В качестве материала лучше всего подходит лист из металла или прочной древесины, способный выдерживать большие нагрузки. У него незначительная толщина, что дает возможность использовать большую часть диска и распиливать изделия достаточной толщины. Кроме того, к станине крепится сам инструмент и приспособление для станков. Направляющая планка делается скользящей по стальным или алюминиевым салазкам, или крепится с помощью струбцин.

Ручная пила устанавливается снизу столешницы на станине. Можно также использовать болгарку или дрель, но они не так эффективны и не позволяют использовать всю рабочую площадь диска. Крепление может быть любым, лишь бы оно было надежным.

При работе с циркулярной пилой следует помнить о том, что у нее высокие обороты и необходимо соблюдать правила безопасности.

Сверлильный станок

Интересные самоделки и приспособления часто выручают мастера при изготовлении разных изделий в мастерской. Одним из таких устройств является сверлильный станок. К основным его частям относится:

• электрическая дрель;
• основание из металлических деталей с возможностью закрепления обрабатываемой заготовки;
• стойка для фиксации электродрели, для создания которой используют ДСП толщиной от 20 до 25 мм или старый фотоувеличитель;
• узел, обеспечивающий подачу сверлильного инструмента.

Стойка сверлильного станка должна иметь направляющие рейки. Они необходимы, чтобы электродрель перемещалась строго в вертикальном направлении. Существуют разные варианты подачи электрического инструмента, но самую распространенную конструкцию имеет рычаг с пружиной. Он управляется ручным способом путем простого нажатия. В конструкции станка также предусматривают упоры. Они нужны для регулировки глубины создаваемого отверстия в детали.

Изготовление циркулярки со станиной

Если вы хотите иметь отдельный циркулярный станок, то его легко соорудить из ручной циркулярки, купленной в магазине. Такой самодельный механизм не рассчитан на слишком большие нагрузки, но для периодического использования в хозяйстве подойдёт.

Берём подходящую по размеру станину и закрепляем на ней ручную циркулярку, делаем максимальный пропил и оставляем в таком положении. Переворачиваем основу циркуляркой вниз и устанавливаем устойчиво на каркас с ножками.

Делаем направляющую и всё готово к работе

Обратите особое внимание на высоту станка, вам должно быть удобно за ним работать, а его высота соразмерна вашему росту

Также в мастерской возможно понадобится трубогиб. Это приспособление, позволяющее гнуть трубы практически из любого металла, а также полоски. Гнутые трубы требуются, когда человек решает сделать, например, теплицу или парник или ещё что-то в этом же роде.

Виды трубогибов, скажем так, сделанные самостоятельно, бывают разные. Есть совсем простые, а есть приближенные по конструкции к заводским, их изготовить сложнее.

Самый простой вариант самодельного трубогиба получим, выпилив доску с одной стороны полукругом. Затем эта заготовка крепится к устойчивой поверхности и рядом монтируется ограничитель — деревянная деталь, имеющая пространство до полукруглой заготовки, в которое и вставляется один конец трубы.

Гнуть трубы на таком приспособлении рекомендуется именно с конца, а не с середины, иначе можно просто переломить заготовку. Такой простой трубогиб можно изготовить как большой, так и маленький, смотря какой радиус трубы вам будет требоваться.

Самодельные станки для домашней мастерской по дереву

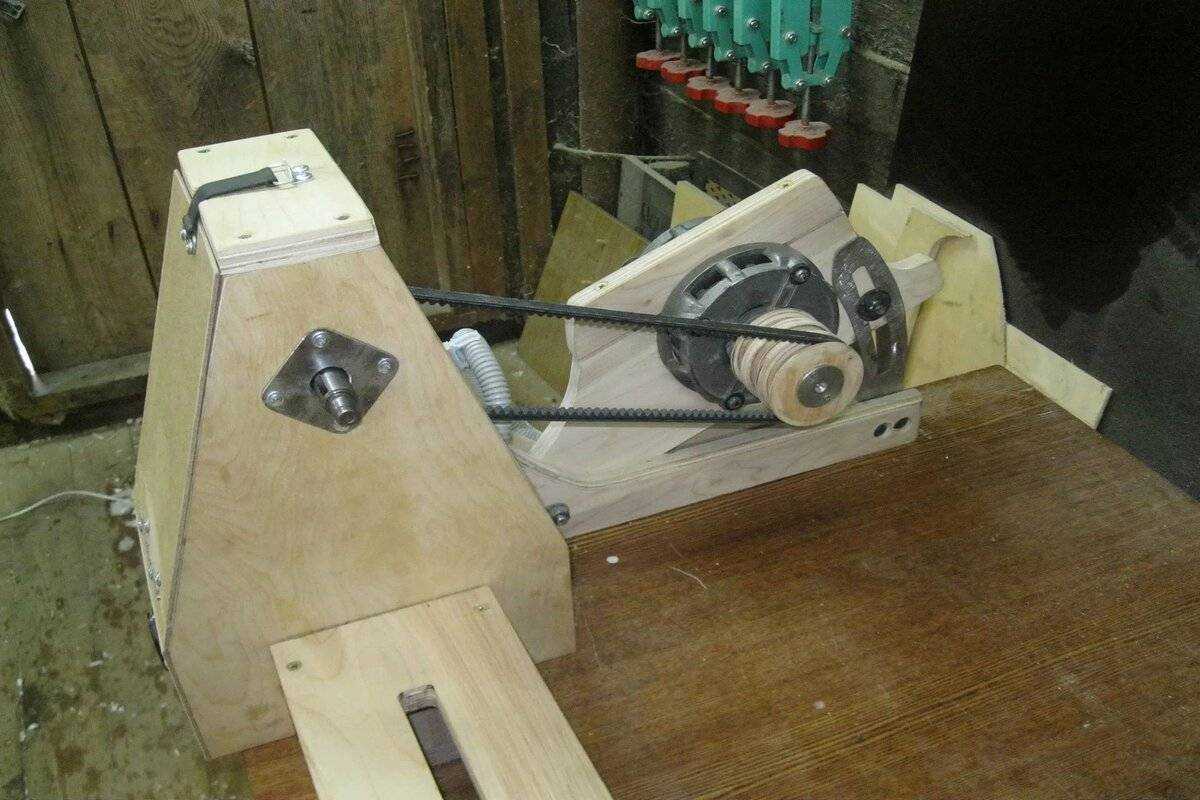

Токарный станок по дереву

Его можно сделать из уже имеющихся инструментов. Достаточно крепкого стола, или просто массивной доски, установленной на ножки. Это будет станина.

Зажимной шпиндель для деревянных заготовок не обязателен.
Равно как и отдельный двигатель привода. Есть простое комплексное решение – электродрель.

Если имеется регулятор оборотов – вообще замечательно. В патрон закрепляется перьевое сверло по дереву. Его необходимо доработать: заточить рабочую кромку в виде трезубца.

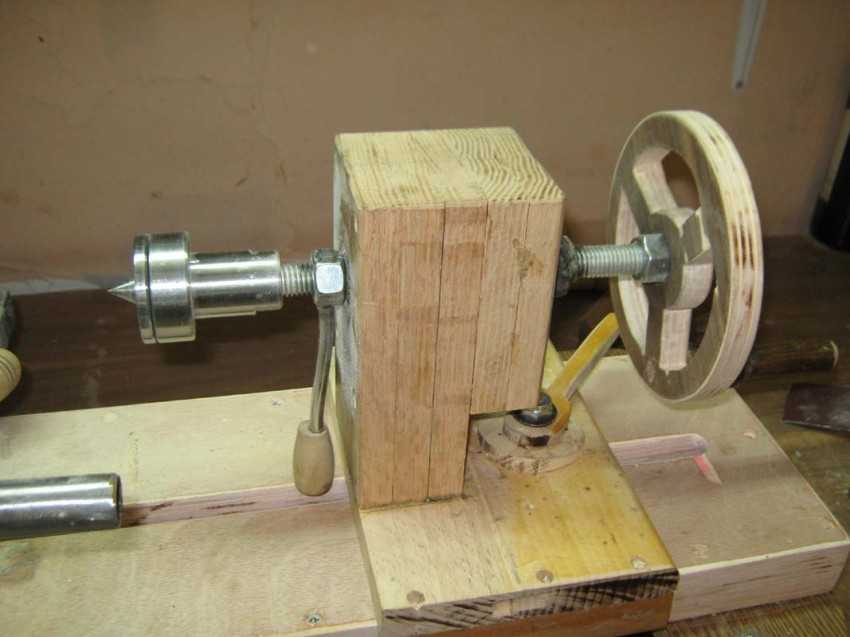

Следующий обязательный элемент – задняя бабка.
В токарных станках по металлу, она необходима для поддержки длинных болванок. При обработке дерева на станке без зажимного шпинделя, задняя бабка является фиксирующим элементом. Она прижимает болванку к трезубцу, и поддерживает ее на оси вращения.

Типовая конструкция задней бабки на иллюстрации.Резец в таком станке не закрепляется в суппорте. Деревянные заготовки обрабатываются ручной стамеской, которая опирается на подручник.

Домашняя мастерская далеко не редкость во дворе любого рачительного хозяина. При ее обустройстве есть некоторые особенности, которые необходимо соблюдать. Наш обзор поможет вам подобрать и смастерить самодельные станки и приспособления для домашней мастерской, а также разобраться в технологии их изготовления. Каждый владелец может самостоятельно подобрать необходимое оснащение

А если знать технические особенности конструкций, то обустроить помещение можно своими силами.
При расстановке оборудования важно запланировать достаточное количество пространства. Лучше если мастерская будет оборудована в отдельном помещении.

От функционального обустройства домашней мастерской зависит качество работы и комфортные условия труда

Прежде чем подбирать комплект самодельных станков и необходимо создать оптимальные рабочие условия. При этом размер помещения должен быть не менее 6 кв. м

Вы можете пристроить дополнительное помещение к гаражу или к дому.
Важно определиться с тем, какие виды работ вы будете проводить, а также составить перечень оборудования и необходимых инструментов.

Хранение некоторых видов инструментов удобнее всего организовать на стене. Это позволит сэкономить пространство. Также удобно использование стеллажей и полок.
Чтобы сохранить полезную площадь, стоит сделать универсальные приспособления, которые объединяют несколько функций.
Стол следует оборудовать выдвижными ящиками, а также применять его в качестве столярного верстака.

При выборе самодельных станков и приспособлений для домашней мастерской можно подобрать мини оборудование разных типов. Для работы с металлами применяются такие варианты:

точильное оборудование
используется для обработки поверхностей из металла: шлифовки, полировки и . Для его изготовления требуется минимальное количество комплектующих и деталей. Оборудование включает точильные камни и электродвигатель. Для устойчивости приспособления применяются монтажные элементы;

фрезерный станок
применяется для сверления отверстий. При изготовлении подобной конструкции подъемного механизма используется рулевая рейка. В дополнение можно установить и устройство углового фрезерного станка .

Для обработки древесины используются разные самоделкины инструменты и приспособления своими руками. Чаще всего используются такие виды, как отрезной, токарный и шлифовальный. С их помощью можно выполнять все разновидности работ в домашних условиях. Для обработки древесины применяется такое оборудование:

отрезные станки
. Самое простое приспособление – электро- или . Такие агрегаты могут быть дисковыми, ленточными, или пилорамой из бензопилы. При изготовлении самодельного оборудования стоит учесть диаметр диска, а также ширину отрезной части;

шлифовальное устройство.
Самый простой вариант делается из устойчивого стола, вертикального шлифовального вала и электродвигателя. Используется абразивная лента, которой обрабатываются торцы заготовок из дерева.

Статья по теме:

Полки для инструментов своими руками: популярные конструкции и изготовление

Стоит отметить такие варианты хранения инструментов:

• стеллажи;
• подвесные полки;
• настенные конструкции;
• полки в виде щитов, на которых можно закрепить мелкие инструменты.

Щитовую полку под инструмент своими руками можно сделать так:

• выпилите из фанеры щит и сделайте разметку мест, где будут устанавливаться полочки;
• сделайте полочки с боковыми стенками, длина которых должна соответствовать длине щита;
• полки фиксируются на щите при помощи самонарезающих винтов;
• монтируются крючки, которые оснащаются специальной резьбой;
• выполняется установка кронштейнов на задней стороне щита.

Самодельные приспособления для гаража

В условиях домашней мастерской, оборудованной в гараже, можно обеспечить ремонт своего автомобиля своими руками. В частности, интерес представляют следующие самодельные приспособления и станки.

Пресс из домкрата гидравлического типа

Он поможет при извлечении и опрессовке сайлентблоков автомобиля. С его помощью обеспечивается нагрузка в несколько сотен кг.

Конструкция состоит из рамы и гидравлического домкрата. Рама сваривается из прямоугольной трубы высокой прочности.

После подъема машины именно она становится стационарной, надежной опорой для автомобиля.

Это позволяет смело выпрессовывать заклинившую деталь с применением внутренних обойм от подшипника.

Съемник шаровых опор

Его можно изготовить разным способом:

1. Рычажной тип. Это 2 рычага, соединенных в центре. С одной стороны на них устанавливается стяжной болт. При воздействии на опору он выкручивается, сближая концы рычагов. При этом один конец заводится между опорой и проушиной, второй – под палец.
2. Вариант «клин». Из металлической пластины вырезается заготовка в виде клина. Со стороны верхнего угла делается строго вертикальный прорез на 70% высоты. Такой клин устанавливается между шаровой опорой и проушиной. Далее он забивается до тех пор, пока палец не выйдет из гнезда.

Варианты рейсмусовых станков своими руками

Самодельные рейсмусовые станки по дереву применяются для шлифования большого количества элементов и придания им привлекательного внешнего вида. В конструкцию такого оборудования входят:

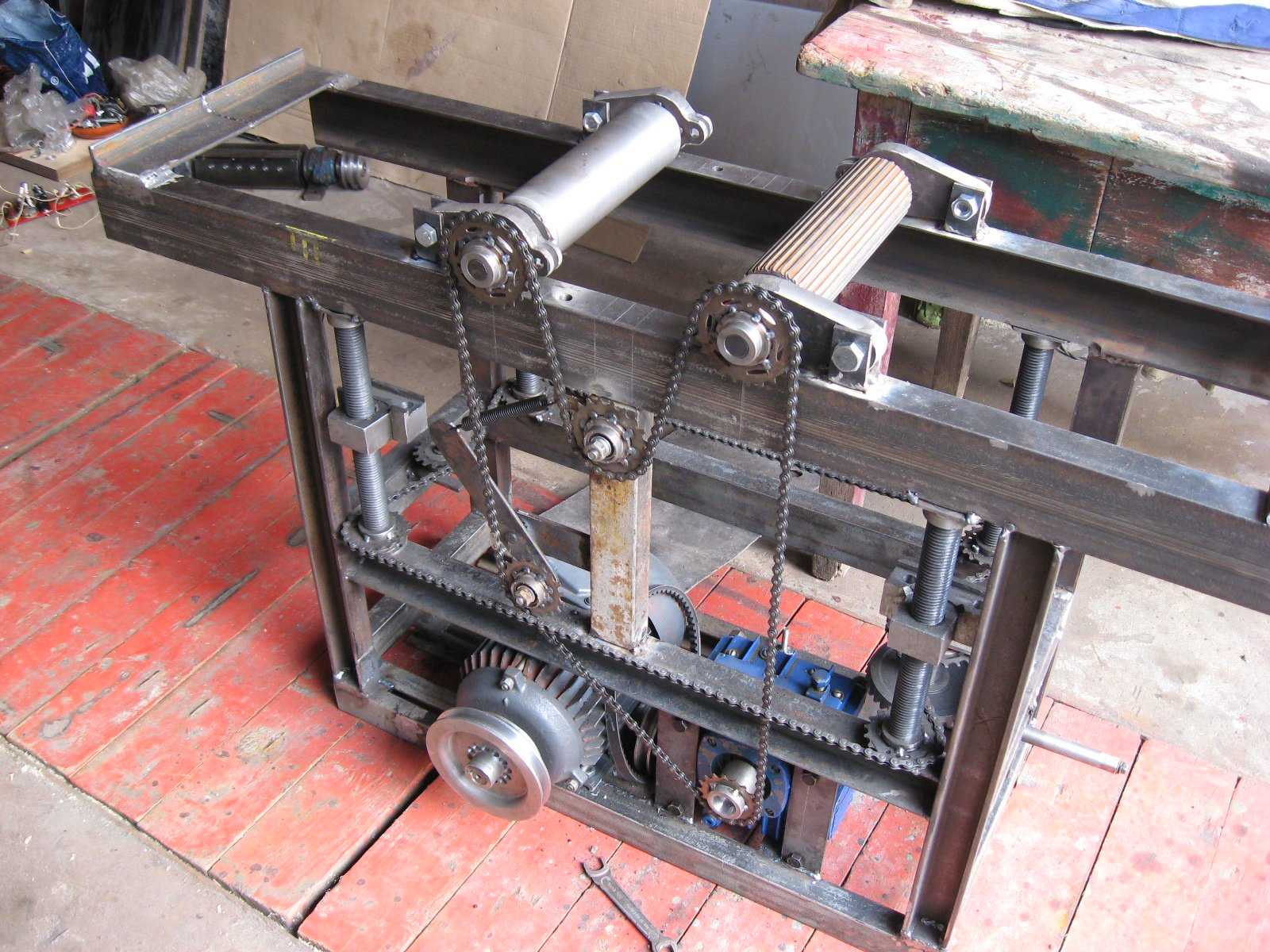

Вариант готового самодельного оборудования для мастерской

• Стол с рамой для станка. Столешница должна быть идеально ровной и устойчивой, чтобы выдержать вибрации во время работы.
• Ножевой вал. Основная часть конструкции, отвечающая за обработку заготовок из дерева. Скорость вращения шкива должна быть 4000 – 7000 об/мин.
• Болты для регулировки и устройство для подачи заготовок.

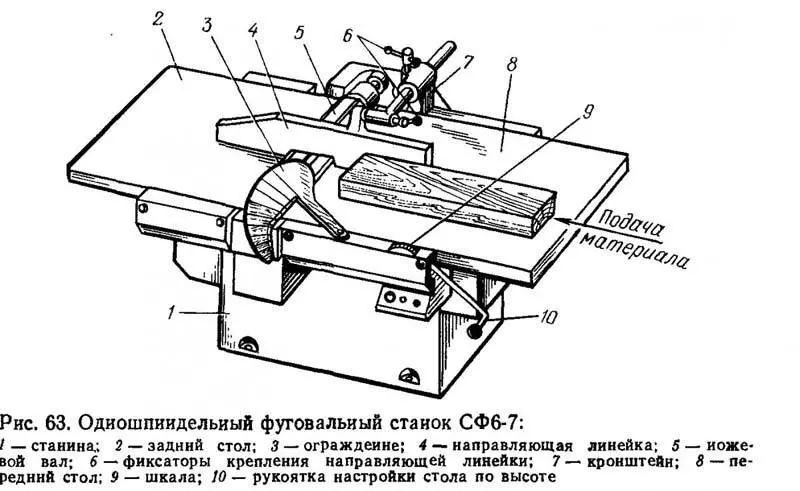

Чтобы правильно изготовить оборудование, используйте чертежи рейсмуса. Своими руками собирать конструкцию надо строго по ним.

Схема со всеми комплектующимиЧертеж с габаритами элементовВариант заготовки чертежа от рукиСборка станка своими рукамирейсмусовый станок

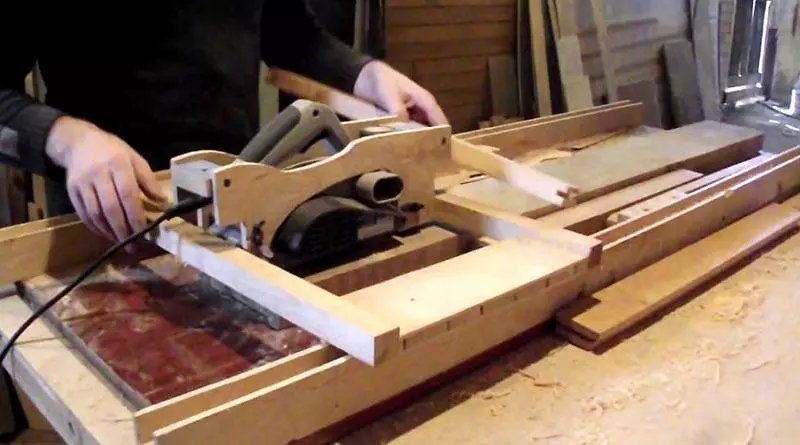

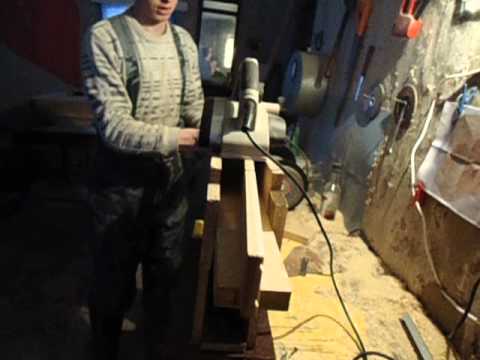

Видеоинструкция, как делать рейсмусы своими руками из электрорубанка

Для сборки рейсмуса из рубанка своими руками приготовьте:

• электрорубанок, который не жалко переделывать в другой инструмент;
• подробный чертеж для работы;
• фанеру и бруски для корпуса.

Когда подготовительный этап завершен, можно переходить к непосредственной сборке, которая займет около часа у человека, умело обращающегося с инструментом:

Watch this video on YouTube
