Свайно-ростверковый

Классификация элементов конструкции и технология возведения

Типичный свайно-ростверковый фундамент.

Сваи – виды и особенности

По материалу изготовления различают железобетонные, деревянные и металлические сваи:

Деревянные используют в основном под постройку зданий из того же материала, часто это хозяйственные постройки, беседки, бани. Для возведения жилых помещений обычно обустраиваются более долговечные фундаменты. Установка может производится как одиночно, так и группами по 3-4 столба в связке для повышения прочности и несущей способности.

Металлические сваи могут быть забивными или винтовыми, но чаще встречается второй вариант. Винтовой свайный столб представляет собой металлическую трубу, погружной конец которой выполнен в виде конуса с винтовой лопастью для завинчивания. Конусовидный наконечник может быть литым или приварным. Литые сваи более надежны и долговечны, так как у них нет сварного шва, прочность которого снижена. Стальное изделие обязательно проходит процесс обработки антикоррозийным покрытием, а в процессе монтажа полость трубы заливают бетоном. Срок службы такого фундамента может достигать до 400 лет.

Железобетонные сваи изготавливают из армированного бетона, на предприятии (забивные) либо непосредственно на участке (набивные).

Железобетонные забивные сваи.

По методу установки сваи разделяют на несколько категорий:

1. Забивные. Установка производится при помощи специальной техники – сваебойных машин, вибропогружателей и оборудования, которое производит установку путем вдавливания столба в грунт. При использовании этого типа свайных столбов земляные работы могут не проводиться вообще, либо снимается только дерн.
2. Винтовые. Устанавливаются путем вкручивания, вручную при помощи кабестана, либо, в массовом строительстве, с использованием спецтехники.
3. Буронабивные. Монтаж представляет собой три этапа: бурение скважины, установка осадных труб с арматурой и бетонирование.

Ростверк – классификация и особенности

Один из вариантов ростверкового фундамента.

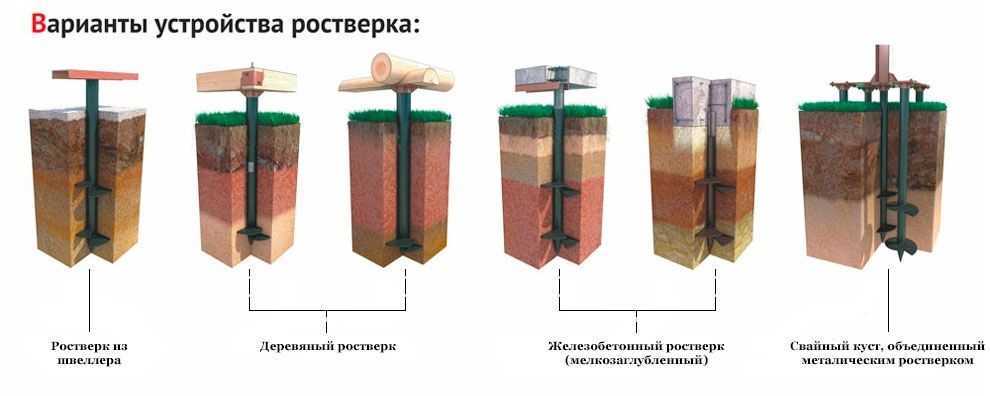

По материалу изготовления ростверки бывают:

• железобетонными заливными;
• деревянными;
• из готовых ЖБИ-изделий;
• металлическими.

По расположению относительно грунта:

• висячими (обустраиваются на некотором расстоянии от земли) ;
• мелкозаглубленными (погружаются в грунт на небольшую глубину);
• заглубленными (основательно погружаются в землю; выполняют не только связующие функции, но и участвуют в распределении нагрузок на грунт наравне со сваями).

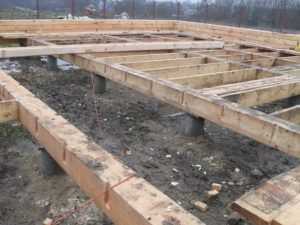

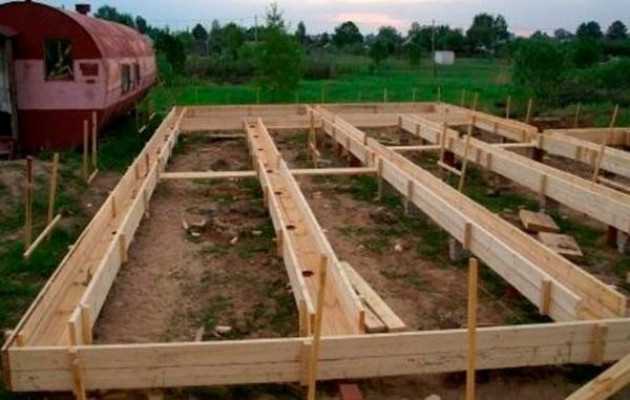

Ростверковый каркас из бруса.

Чаще всего в строительстве используются висячие ростверки. Они приподнимают здание над землей, а монтаж отличается простотой и небольшой стоимостью.

Фундамент с заглубленным ростверком используют редко – по сути, он сам и его обустройство напоминает ленточный тип оснований, только укрепленный свайными столбами. Это значит, что процесс монтажа усложняется – рытье котлована, обустройство дренирующей песчаной подушки и т.д

Перед установкой свай проводятся подготовительные работы.

Этап 1 – Подготовительный

Включает в себя:

• геологические исследования;
• расчет последующих нагрузок и планировку расположения свай;
• составление проекта и необходимых чертежей.

Этап 2 – Подготовка территории

Разметка участка под свайный фундамент.

Включает в себя:

• очистка местности под постройку;
• снятие верхнего слоя почвы (при необходимости);
• разметка территории согласно планировке – отмечаются места расположения внутренних и внешних свай.

Этап 3 – Монтаж свай

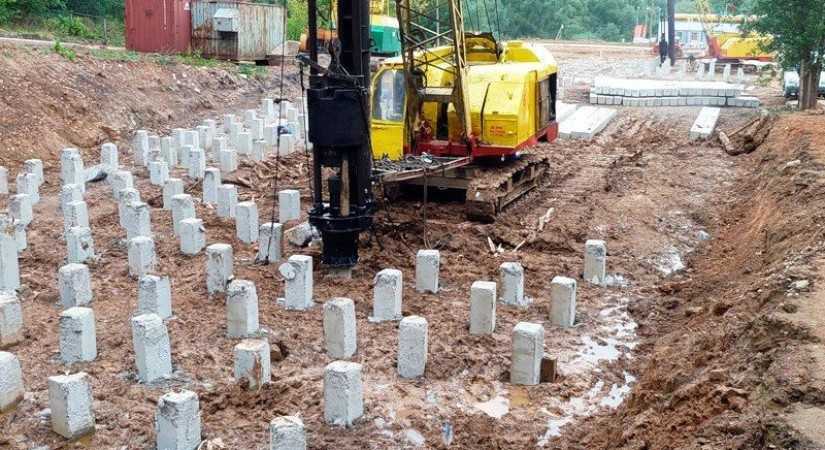

Забивание железобетонной сваи в грунт.

Включает в себя:

-для забивных:

• установка столбов с помощью сваебойной техники;
• выравнивание надземной части столбов путем подрезания до нужного уровня.

-для буронабивных:

• бурение отверстий;
• установка труб и армирование;
• бетонирование.

Как выбираются сваи под фундамент?

При выборе свай определяются, из какого материала и вида они нужны. Они бывают:

• круглые;
• квадратные;
• деревянные;
• железобетонные;
• металлические;
• разного диаметра и сечения.

Если принято решение сделать свайно-ростверковый тип фундамента, должны быть сделаны тщательные расчеты. Исходя из этих расчетов, выбирается вид, диаметр или сечение столбов.

Крайне важно правильно подобрать сваи. От этого зависит устойчивость и надежность конструкции

Если есть сомнения, лучше вызвать специалиста, который сделает замеры и спроектирует будущее строительство. Если вы приняли решение делать расчеты своими силами, то следует быть очень внимательным.

При выборе столбов нужно еще учитывать, что они бывают разного типа по способу углубления в почву:

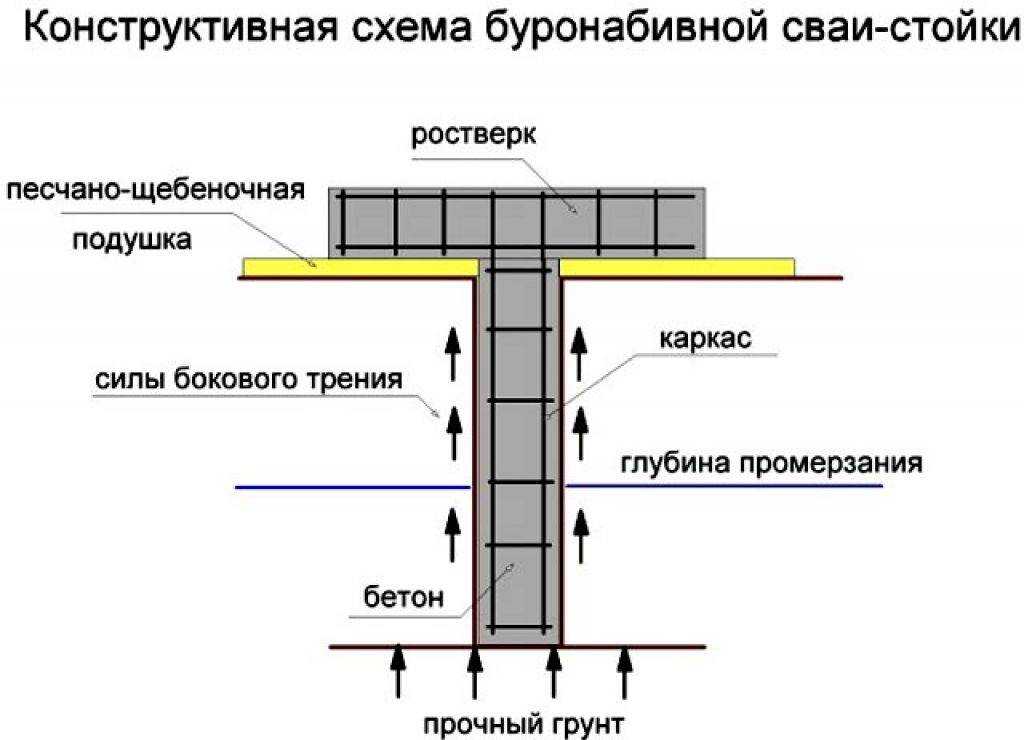

Буронабивная свая делается прямо в почве. Для этого бурят скважину до нужной отметки и постепенно бетонируют ее.

Винтовые сваи ввинчивают в почву. Есть ручные винтовые, которые можно вворачивать вручную. Есть винтовые, которые ввинчивают при помощи спец. техники.

Так, можно подогнать к месту стройки трактор Беларусь с навесным механизмом под бур или со снятым буром. На место сочленения бура укрепить винтовую сваю. И ввинтить ее механическим способом.

Вбиваемые столбы на участке можно вбить, подогнав мобильный копёр, так называемую машину для забивки. Можно использовать экскаватор со сменными навесными приспособлениями, если в их числе есть молот.

Обычно вбиваются железобетонные столбы круглого или квадратного сечения с острым концом на стороне вбивания.

Это делается путем использования вбивающего механизма, с применением молота или вдавливания. Таким образом свая вгоняется в землю на нужную глубину.

Чаще всего такие столбы вгоняются в почву под массивные строения. Под дачи и коттеджи они нужны только в том случае, если строение будет большого веса. Но тогда и количество свай следует рассчитать тщательней и без ошибок.

Основные ошибки при возведении свайно-ростверкового фундамента

Первой ошибкой, которая может существенно повлиять на надежность и жестокость конструкции, является неправильное выполнение расчетов нагрузки на основание здания

Здесь очень важно учесть особенность типа грунта местности, где будет выполняться строительство

Следующей ошибкой считается малая глубина заложения или неправильная установка свай. В грунте под сваями может образоваться свободно пространство, что станет причиной усадки основания. Это, несомненно, приведет к уменьшению воздушной прослойки под ростверком, что может стать причиной обрыва сваи в зимнее время. Чтобы исключить такую вероятность, сваи следует монтировать ниже глубины промерзания грунта.

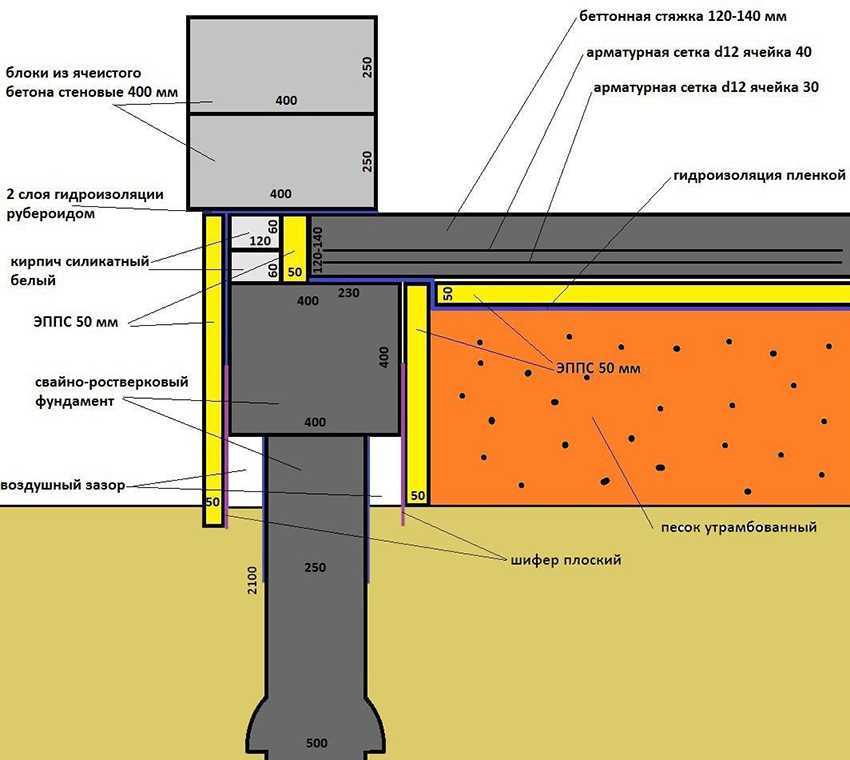

На практике встречаются случаи, что проектом не предусматривается создание воздушной прослойки под ростверком. Это особенно опасно в зимний период года, когда мерзлая земля значительно расширяется в разные стороны, в том числе и по вертикали. Это приведет к образованию избыточного давления на нижнюю часть ростверка, что может стать причиной его повреждения или обрыва. Чтобы это исключить, следует позаботиться об организации утеплительного слоя в виде плит пенополистирола, которые также будут исполнять роль искусственной амортизации.

Повышенным считается ростверк, у которого подошва находится на одном уровне с землей

Не менее важным моментом является создание надежной связи между ростверком и сваями. Если надежная фиксация отсутствует, это может привести к смещению столбов по горизонтали. В результате чего на них не будет воздействовать расчетная нагрузка от сооружения, которое может в этом месте просесть.

Ростверковый фундамент под дом или другое строение является наиболее популярным и экономически оправданным вариантом в современном строительстве. Он отличается универсальностью, повышенной прочностью и надежностью. Качественно выполненный ростверк, согласно нормативным требованиям, является залогом долговечной конструкции.

Особенности создания фундамента

Перед устройством ростверкового фундамента необходимо обязательно произвести тщательный расчет и подготовить чертежи, которые всегда индивидуальны. Соблазнительная простота такого решения — только кажущаяся; на деле любая ошибка может оказаться фатальна. Процедура заливки ведется в строгом соответствии с технологической картой, предусматривающей обязательно, например, и требования по технике безопасности. При работах в промышленных объемах посадочные места для свай оборудуются мощной техникой.

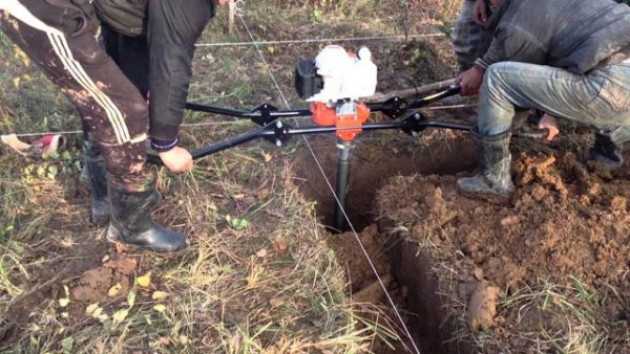

В частном хозяйстве обычно применяют строительные буры. То, насколько глубоко надо готовить отверстия для монтажа, зависит от прочности грунтов и от глубины их промерзания. Опалубку формируют из досок или фанеры толщиной не менее 2,5 см. Контуры опалубки перед бетонированием выставляются очень тщательно.

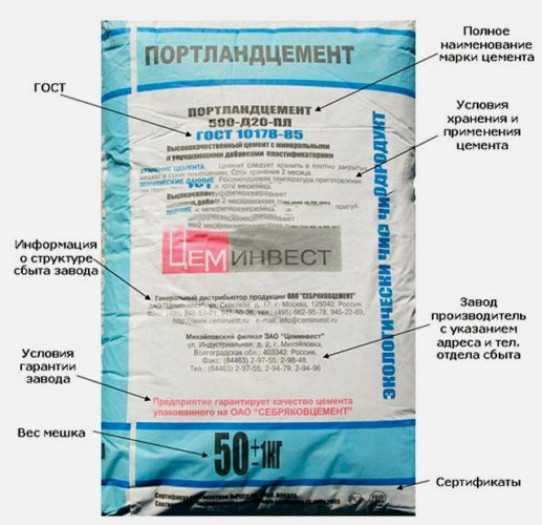

Наилучшим выбором будет применение готового раствора. Марку бетона выбирают максимально высокую — на фундаменте экономить не стоит. Утрамбовка смеси идет при помощи виброустановки. Выполнение обратной засыпки должно соответствовать профильному СНиП. Производится оно только после окончания всех работ по обустройству самого фундамента и после набора прочности бетона.

Пустоты преимущественно отсыпают песком или песчано-гравийной смесью. Она легко доступна и хорошо отводит влагу. Работа может быть выполнена даже без помощи техники, ручным способом. Но при высоком уровне грунтовых вод песок будет вымываться. Потому правильнее в таких случаях заранее оборудовать дренаж и предусмотреть внешний барьер; на пучинистых грунтах преимущественно советуют формировать висячие ростверки.

Назначение и функции

Сваи оптимальны на участке со сложным рельефом

При проектировании собственного частного дома обязательно нужно разобраться, что это такое свайный фундамент с монолитным ростверком, и подходит ли он для этого конкретного случая.

В качестве несущих опор сваи являются оптимальным вариантом в сложных геологических условиях, когда силы пучения оказывают значительное воздействие на подземные конструкции, а большой уровень промерзания потребует заглубления монолитной ленты свыше 2 м.

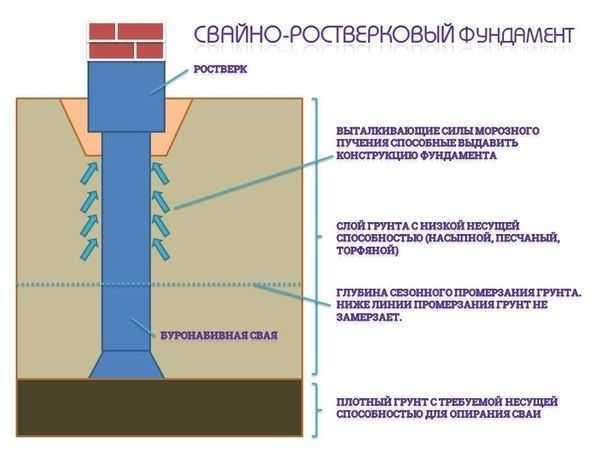

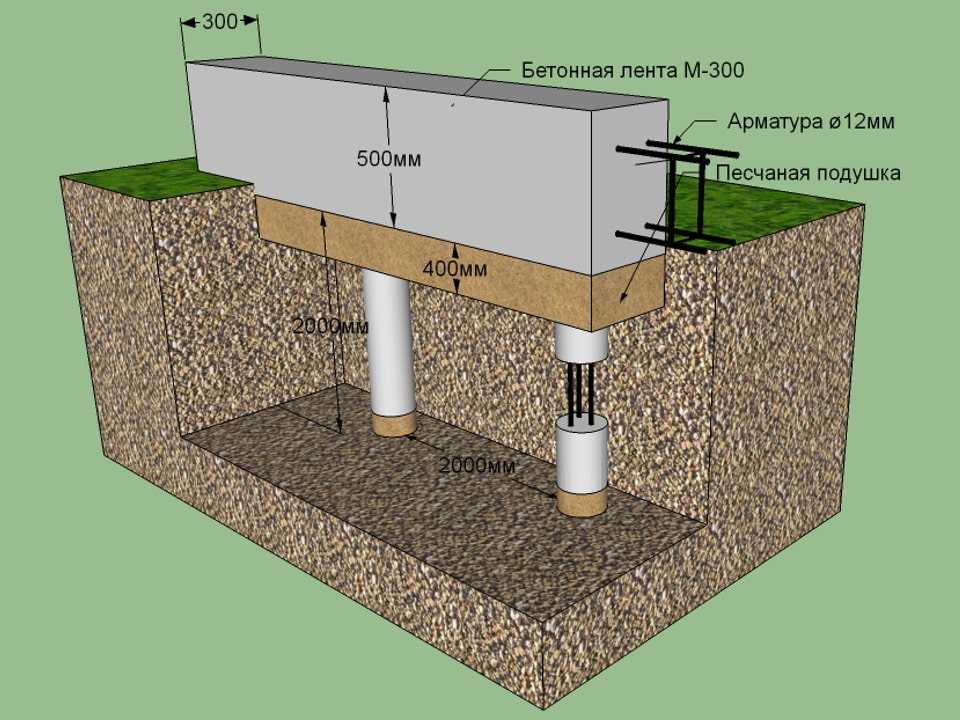

На схеме показано, как работает конструкция свайного ростверка:

Технология изготовления отличается от обычной установки здания на сваи тем, что все опоры связываются в единое основание цельным поясом, принимающим и распределяющим нагрузки на столбчатые опоры.

Виды ростверка

Ростверк соединяет сваи между собой

Проектным расчетом, исходя из условий участка и общего веса здания, выбирают, какой вид свайно-ростверкового фундамента целесообразно применить.

На решение оказывает влияние необходимость устройства под венцом вентилируемого подполья, возможность подтопления паводковыми водами, уклон (рельеф) площадки.

Исходя из таких условий, определяют высоту ростверка свайного фундамента:

Низкий ростверк имеет достоинства ленточного фундамента

Низкий ростверк является комбинацией незаглубленного ленточного фундамента со сваями, что существенно повышает надежность, жесткость, устойчивость всей несущей конструкции.

Этот вариант сочетает достоинства свайного и ленточного типа фундаментов, при том, что объединение значительно компенсирует недостатки, проявляющиеся по отдельности:

• весовая нагрузка здания передается на фундаментную бетонную ленту и за счет наличия армирующего каркаса перераспределяется на всю площадь опоры;
• монолитная низкая лента опирается своей нижне частью между сваями на подушку (грунт), обеспечивая площадь контакта с опорой по всему периметру;
• зимой воздействие сил у поверхности компенсируется заглубленными столбами свай.

Повышенные ростверки применяют на сложных неустойчивых почвах

С повышением уровня грунтовых вод растет высота бетонного ростверка относительно поверхности почвы.

Повышенный тип используют на плывунах, торфяниках, карстовых, лесовых, плодородных почвах, толщиной больше 1,4 м.

Такое расположение исключает воздействие боковых сил на монолитный ростверк, а сваи являются не только опорами, но и якорем в подвижных породах.

Устройство такого фундамента сокращает объемы производства земляных работ, потребует меньшего количества материалов и денежных затрат, чем бетонная лента или плита. При монтаже монолитный железобетонный ростверк потребует точного соблюдения проектных размеров и технологии производства работ.

Деревянный брус — наиболее дешевый материал

Основой для ростверка под свайный фундамент выбирается сырье, способное по своим характеристикам длительно выдерживать постоянную и переменную нагрузки, заложенные в проектный расчет дома.

Прочный ростверк на сваях изготавливают из таких материалов:

• стальные профили (швеллер, двутавровая балка);
• деревянный брус (оцилиндрованное бревно);
• бетонное (железобетонное) литье.

Низкий свайно-заглубленный фундамент может быть только с бетонным ростверком.

Бетонные конструкции применяют для тяжелых домов

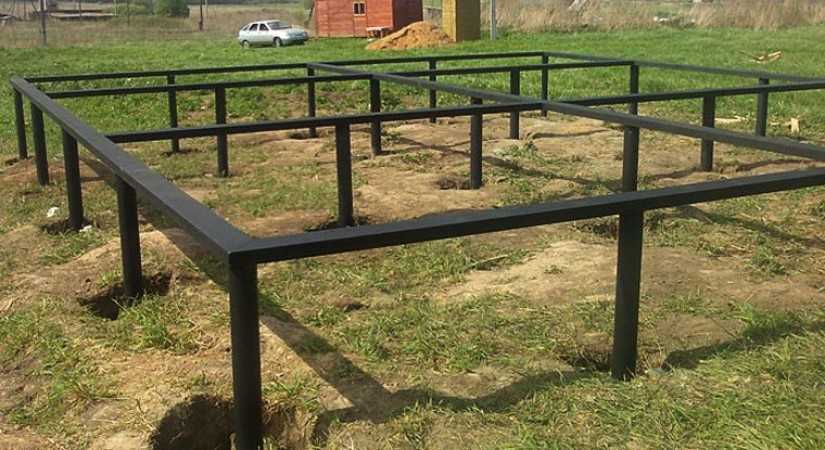

Высокими делают металлические ростверки, так как при своей большой прочности они нуждаются в защите от влаги.

Железобетонный тип, возвышающийся над землей, применяют при постройке достаточно тяжелых домов, так как на высоте бетонирование потребует хорошей опалубки.

Еще один критерий – срок службы материалов стен постройки. Выбранный ростверковый фундамент должен соответствовать или превышать по эксплуатационным качествам конструкциям, расположенным выше него.

Как опирают свайный фундамент с ростверком из разных материалов на сваи представлено на схеме:

Перед тем, как рассчитать несущую способность свайных фундаментов с учетом общей нагрузки, надо принять к сведению, что запас прочности для них должен составлять 1,4 (в других типах оснований обычно рассчитано на 1,2).

Монтаж ростверка

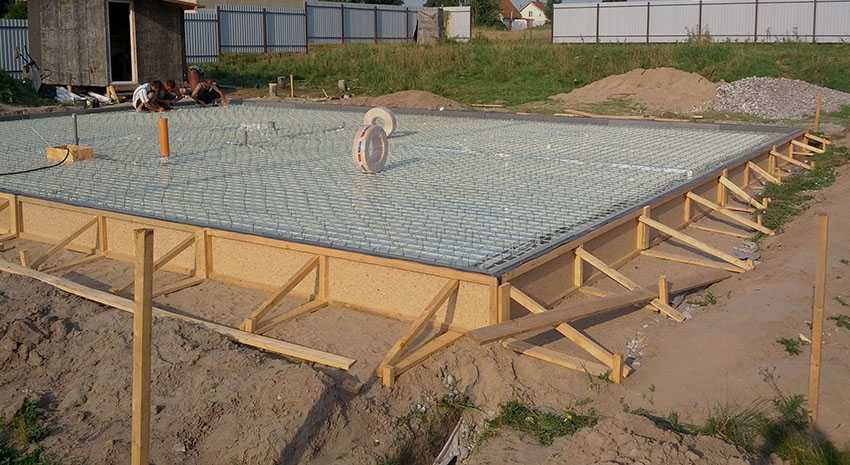

Ростверк делают из готовых сборных железобетонных блоков или в виде монолитной конструкции. Последний вариант более надежный и простой. Учтите, что собрать и установить отдельные элементы в одном месте достаточно трудно. Чтобы залить монолитный ростверк, сначала изготавливают опалубку из брусков, досок и других подручных материалов. Опалубку делают в виде прямоугольной коробки так, чтобы между почвой и будущем ростверком оставалось расстояние 100-120 сантиметров.

После установки опалубки прокладывают гидроизоляционные материалы и делают армирование фундамента. Помните, что арматуру скрепляют только при помощи проволоки! Затем ростверк заливают бетоном. Можно купить готовую бетонную смесь либо сделать раствор своими руками. Для самостоятельного изготовления смешайте цемент, песок и щебень в пропорции 1:3:5. Затем массу разбавьте водой в размере 60% от цемента. В жаркую погоду смесь разбавляют теплой водой, а в холодную — теплую!

Если вы используете готовый бетон, выбирайте марку не ниже М200 В15. Такая смесь подойдет для строительства бани, беседки и строений с малой нагрузкой. Для дачного дома и загородного коттеджа — берите марку М300 В22.5.

Заливку выполняют сразу плотными слоями, чтобы не появились полости. В завершении бетон разравнивают специальной лопаткой. Ростверк оставляют застывать 3-4 недели до полного засыхания. Помните, что 99% прочности фундамент набирает в первые 27 дней! Бетон покрывают пленкой, а в жаркую помогу иногда поливают водой. После затвердевания убирают песчаную подушку из-под нижней части основания. Такое пространство обеспечит нормальную вентиляцию и увеличит срок службы конструкции.

Важно, чтобы между основанием и сваями была жесткая связь, а под нижней частью ростверка оставалась воздушное пространство. Не забывайте, что в процессе установки фундамента делают монтаж коммуникаций и инженерных систем частого дома

Какие сваи использовать

Рекомендуют ставить свайно-ростверковые фундаменты в следующих случаях:

Когда на достаточно большую глубину уходят нестабильные и слабонесущие грунты. Это карстовые, лесовые, торфяные почвы, плывуны, растительные и плодородные почвы большой толщины (более 1,4-1,5 метра). В этом случае нагрузку нужно передать на расположенные ниже плотные грунты с нормальной несущей способностью. Докопаться до них не всегда возможно, а если и можно, то фундамент получается слишком уж дорогой. Потому передача нагрузки при помощи свай — лучший выбор. На участках с большими перепадами высот. В этом случае часто намного дешевле использовать сваи разной высоты, чем проводить работы по выравниванию грунта или заливать глубокую ленту, которая сможет компенсировать перепад высот.

Один из видов свайно-ростврекового фундамента — со сваями ТИСЭ

При высоком уровне грунтовых вод. Свайные фундаменты — единственные, для которых уровень грунтовых вод не имеет значение

Важно, чтобы под пяткой был грунт с несущей способностью. Уровень расположения вод влияет только на тип ростверка: если вода находится близко к поверхности, ростверк делают высоким, если она залегает глубоко — можно делать низкий. При строительстве в жестких грунтах

При строительстве в жестких грунтах

В этом случае положительно сказываются небольшие объемы земельных работ (по сравнению с ленточными или плитными фундаментами). Если вы решили строить дом по каркасной технологии. Делать под него ленту — напрасно тратить деньги: получится слишком большой запас прочности, который, в данном случае, ни к чему. В этом случае свайный или свайно-ростверковый фундамент — оптимальный выбор. При большой массе здания (больше 350 тонн). Тогда получается, что лента или плита должны быть очень массивными, а, следовательно, дорогими. Более дешевым в этом случае часто оказывается свайно-ростверковый фундамент.

Иногда все еще проще: исходят из наименьшей стоимости. Но всегда нужно помнить, что любой тип свайного фундамента менее надежен, чем плитный и ленточный. А все потому, что мы не можем точно знать, какой грунт находится под каждой из свай. Именно поэтому при расчете параметров в конструкцию закладывается повышенный запас прочности. Не 1,2, как обычно считают, а 1,4. И все равно, гарантировать никто ничего не может.

В свайно-ростверковых фундаментах можно применять любые сваи. Их выбирают исходя из грунтов, планируемой нагрузки дома. Сваи делают из металла, бетона, иногда — дерева. Могут они иметь круглое или квадратное сечение. Различаются они и по способу установки:

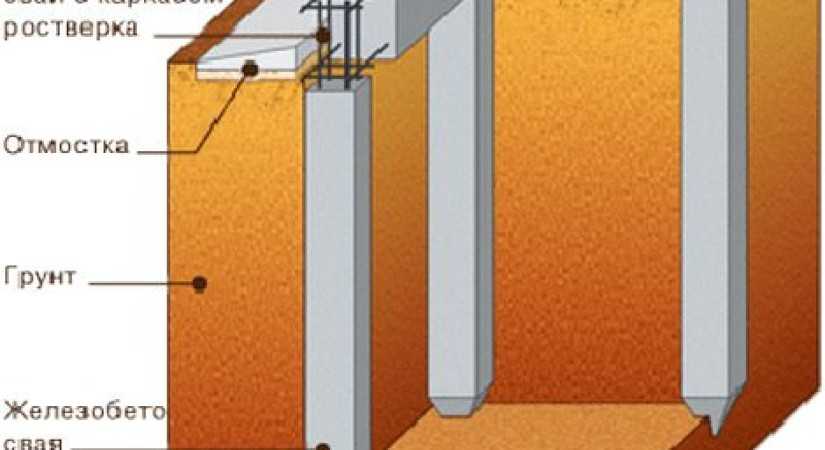

• Забивные. Они устанавливаются без бурения или выемки грунта. Обычно — забиваются, потому так и называются. В частном строительстве используются редко: требуется специальная техника.

  Забивные железобетонные сваи используются чаще при строительстве многоэтажных домов

• Буронабивные. Сначала в грунте проделывается скважина, затем в нее устанавливается и закрепляется опалубка. В нее — арматура, повышающая прочностные характеристики. Потом вся конструкция заливается бетоном.
• Железобетонные буровые. В этом случае тоже бурятся скважины, но в них устанавливаются (забиваются, но с меньшими усилиями) готовые железобетонные сваи.

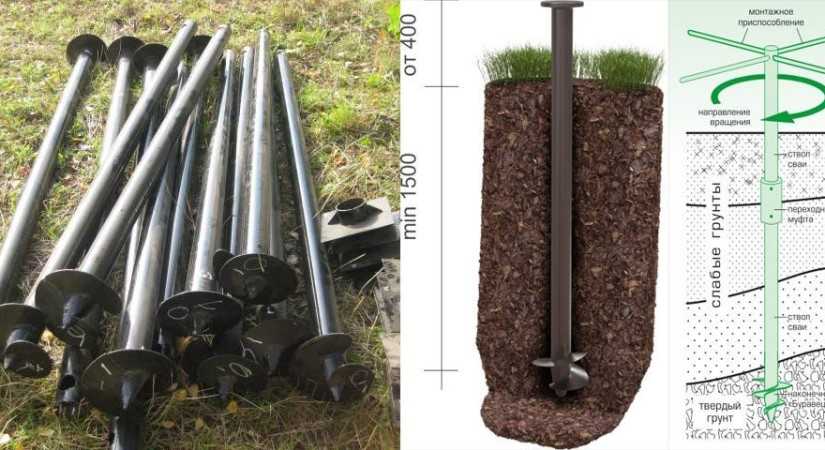

• Винтовые. Это металлические сваи, заостренные на конце и имеющие винтовые лопасти, разрезающие грунт. При больших глубинах необходима специальная техника, небольшие, длиной до 2-3 метров могут устанавливаться вручную.

  Один из вид свай — винтовые. Их можно использовать с ростверками из разных материалов под разные дома (чтобы увеличить размер картинки щелкните по ней правой клавишей мышки)

В частном строительстве чаще всего используют буронабивные сваи. Особенно популярны они при строительстве дач или бань. Могут использоваться и при строительстве небольших домов. Но если дачи и бани можно делать без расчета, то при строительстве дома очень желательно заказать проект.

Разные сваи бывают по форме: квадратного или треугольного сечения, круглые заполненные и круглые полые, иногда разрабатываются сложные формы специально под проект. По тому, как сваи передают нагрузку на грунт, они бывают:

• висячие;
• сваи-стойки.

  Чем отличаются сваи по типу работы (чтобы увеличить размер картинки щелкните по ней правой клавишей мышки)

Сваи-стойки наоборот, большую часть нагрузки передают через острие. В этом случае боковые стенки неразвитые и гладкие, а на конце сваи имеет смысл делать расширение. Один из видов этого типа — сваи ТИСЭ. Они имеют цилиндрическое расширение внизу, из-за чего передают нагрузку на большую площадь. Также пятка не дает силам пучения поднять фундамент.

Технология возведения свайного фундамента с ростверком

Прежде чем начинать строительство необходимо провести все расчетные работы по возведению фундамента. Так как могут возникнуть сложности при монтаже, то лучше обратиться к профессиональным сотрудникам. Они, проведя необходимые исследования, представят полный отчет по необходимым работам и их стоимости.

Цена свайного фундамента с ростверком будет зависеть от:

• численности свай;
• диаметра, поперечного сечения и общей длины свайных стволов;
• необходимого для строительства материала (цемент, песок, арматура и т.д.);
• наличие или отсутствие специальной техники.

Этапная последовательность:

1. Есть два вида раз «египетский треугольник» и «две кривые». Первый способ заключается в забивке реек по углам на длинной стороне будущего фундамента и прочерчивании линии между ними.
2. Далее на верёвке завязываются узлы с промежутком в три, четыре и пять метров. Узлы в 3 и 4 метра соединяются с помощью гвоздя.
3. Далее узел верёвки прикрепляется к рейке и натягивается так, чтобы промежуток в четыре метра оказался на проведенной линии. По участку верёвки в три метра проводится еще одна линия. Потом на ней отмечается ширина здания и ставится третья рейка. Также обнаруживается и последний угол.

Из чего изготавливают сваи?

К сваям можно отнести удлиненные стальные стержни, которые ввинчивают вглубь проблематичного грунта.

Свайный фундамент состоит из кучки свай, которые консолидируются ростверком. Сваи бывают железобетонные, выполненные из дерева и металлические.

Использование деревянных свай основывается при средних и малых нагрузках. Материалом для выполнения этого вида свай выступают хвойные породы деревьев, чаще всего – сосна.

Вбивание деревянных свай осуществляется посредством механического молота, дизеля – молота и вибромолота.

Железобетонные сваи создаются из бетона. Другое их название – это забивные сваи.

На стройплощадках наиболее востребованы цельные пустотелые железобетонные сваи, имеющие сечение квадратного или круглого типа.

Сваи можно разбить на подвиды: сваи-трения, которые передают главную нагрузку исключительно боковой поверхностью, а также на сваи-стойки, которые проникают вглубь грунта через неустойчивый слой и, доходя до более твердого грунта, упираясь в него, делегируют всю нагрузку.

Типы свай

Существует несколько способов изготовить такой свайно-ростверковый фундамент. Плюсы и минусы в этом случае будут зависеть от используемой технологии и материалов.

По материалу опоры делят на:

• деревянные;
• железобетонные;
• металлические.

Первые используют редко, поскольку основным их недостатком будет невысокая долговечность. Дерево разрушается от влажности, гниения, микроорганизмов.

Железобетонные сваи обладают высокой несущей способностью. Обычно глубина заложения под свой дом составляет 1,5—3 м. Размеры сечения выбирают в зависимости от характеристик грунта на участке.

Металлические опоры свайных фундаментов — вариант для частного домостроения. Они не рассчитаны на высокие нагрузки, поэтому используются для деревянных или каркасных зданий.

Следующая классификация выполняется в зависимости от технологии погружения элементов. Установка свайного фундамента может выполняться тремя способами:

• забивным;
• буронабивным;
• винтовым.

Чтобы изготовить свайно-ростверковый фундамент своими руками, забивной метод подойдет далеко не всегда. Он позволяет возводить мощные конструкции, но обладает существенным недостатком — потребностью в специальной технике (большегрузная, сваебойки). Еще один минус свайно-набивного фундамента — сильное влияние на окружающую застройку. При работе механизмов возникают ударные воздействия на грунт, которые могут стать причиной повреждения близлежащих зданий.

Буронабивная технология для фундамента своими руками станет отличным вариантом. К преимуществам можно отнести возможность выполнения работ самостоятельно. В этом случае потребуется только бур для изготовления скважин. Еще один плюс — высокая несущая способность. На бурый фундамент ставят каменные здания, примеры: буронабивной фундамент с ростверком под кирпичный дом или свайно-ростверковый фундамент под газобетон.

Следующий тип — винтовые элементы. Свайно-ростверковый фундамент под деревянный дом лучше всего изготавливать именно с их помощью. Винтовые металлические сваи не отличаются высокой несущей способностью. Обычно используют опоры диаметром 108 мм. Но такой вариант незаменим при высоком уровне грунтовых вод. При погружении в болотистую почву нет необходимости проводить временное водопонижение, как это делают при изготовлении буронабивных столбов.

Еще одно выгодное преимущество — стоимость. Монтаж свайного фундамента по винтовой технологии обойдется существенно дешевле других вариантов.

Расчет свай и ростверка

Каким будет расстояние между сваями, показатель их несущей способности и глубина монтажа, зависит от предварительных расчетов. Если правильно определить количество опор и способ их расположения, можно сделать фундамент прочным и долговечным. Между сваями традиционно оставляют промежуток 1-1,5 м. Глубина погружения опор равна 1,5-2 м.

Особое внимание обращают на расчет ростверка. Именно он определяет надежность основания

Обычно высота этого элемента не превышает 25 см. Ширину определяют по ширине цоколя или толщине наружной стены. Минимальное значение – 40 см.

Отдельно следует выполнить расчет ленты на изгиб. Его производят по граням опоры в сечениях, наружным граням подлокотника. Для этого используется формула:

Для всех сечений рассчитывают суммарный изгибающий момент. При этом учитывают моменты от реакций свай и локальных нагрузок на свес ростверка.

Расчет основания на сваях следует доверить опытному инженеру-строителю. Его не получится сделать самостоятельно. Только после получения необходимых данных можно приступать к монтажу.

Способы устройства свайного основания

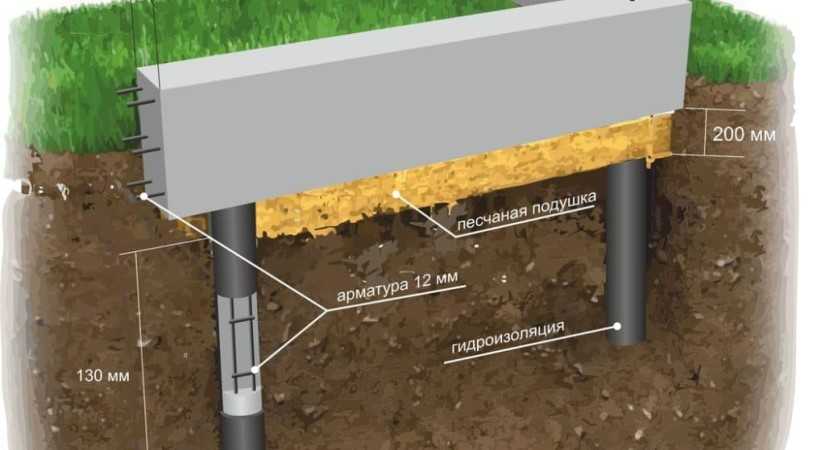

Для строительства фундаментного основания с применением буронабивной технологии возможно использование следующих типов свайных конструкций:

• металлические или асбестоцементные трубы диаметра 150-200 мм, данный вариант наиболее подходит для облегчённых конструкций;
• заливной армированный каркас с использованием опалубки для фундамента из рубероида и металлической сетки;
• обсадные трубы из асбестоцемента или пластика большего диаметра, целесообразно использовать при устройстве основания зданий из тяжелых материалов.

При выполнении работ своими руками наиболее простым способом будет устройство конструкции каркасного типа.

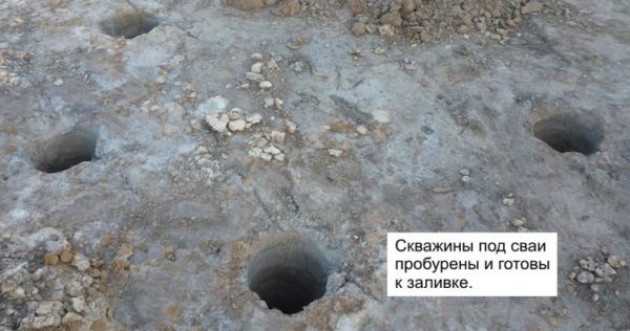

Подготовку скважины, как правило, выполняют с использованием ручного бура, которым выбирают грунт на глубину не менее 15-30 см ниже точки промерзания. Для наилучшего устройства основы в нижней части скважины делают дополнительное расширение, на ширину 5-10 см по диаметру. Процесс бурения фундамента вручную При установке свай по каркасной технологии необходимо соблюдать следующий порядок.

1. Дно скважины освобождается от лишнего грунта и трамбуется, после чего выполняется отсыпка песчано-щебёночной подушки на высоту 20-40 см в зависимости от типа грунта.
2. Для исключения взаимодействия металлической арматуры с землёй на дно рекомендуется уложить гидроизоляционный слой из рубероида.
3. По краю скважины выставляют достаточно облегчённую опалубку для фиксации выступающей над землёй верхней части сваи. Конструкция опалубки для буронабивного фундамента
4. В подготовленную скважину устанавливают связанный арматурный каркас с выступом над уровнем земли не менее 30-40 см.
5. Из двойного рубероида и металлической сетки изготавливают внутреннюю опалубку, при этом из сетки формируют цилиндрическую трубу, фиксируя её положение вязальной проволокой, а внутрь закладывают рубероид. Полученную опалубку аккуратно, не нарушая установленный арматурный каркас, устанавливают в скважину с расчётом, что высота опалубки должна иметь выступ над землёй не менее 10-15 см.
6. Подготовленная скважина для фундамента заливается цементным раствором с промежуточным трамбованием раствора. При заливке первого слоя необходимо слегка вытащить опалубку, а затем осадить её обратно, обеспечив, таким образом, заполнение раствором нижней части скважины для более надёжного крепления. Затем продолжить заливку до верхнего края опалубки.
7. После того как раствор затвердеет необходимо удалить деревянную опалубку и выполнить, в случае необходимости, подсыпку скважины песком.

Дальнейшие работы по устройству ростверка желательно производить не ранее, чем через 3-4 дня после заливки свайного основания. Если для устройства свай используются трубы, то при их установке необходимо обеспечить:

• для металлических труб — антикоррозийную обработку;
• для асбестоцементных — покрытие гидроизолирующим составом, например, битумной мастикой.

Технология устройства фундамента на буронабивных сваях своими руками.

В общем виде технология буронабивных свай предполагает бурение скважин расчетной глубины и диаметра, установка в нее объемного каркаса из арматуры и заливка в созданное отверстие бетона. Обычно устройство скважин происходит при помощи оборудованной буровой машины, но возможно бурение ручным строительным буром.

Рассмотрим технологию «фундамент на сваях» более подробно. Количество буровых свай определяется исходя из веса будущего дома вместе с эксплуатационной нагрузкой. Для расчета надо вычислить: 1. Вес дома, который складывается из:

• Веса фундамента;
• Вес стен;
• Вес перекрытий;
• Вес стропильной системы крыши;
• Вес покрытия крыши;
• Снеговая нагрузка (за вес снега берется 500 кг/м2);

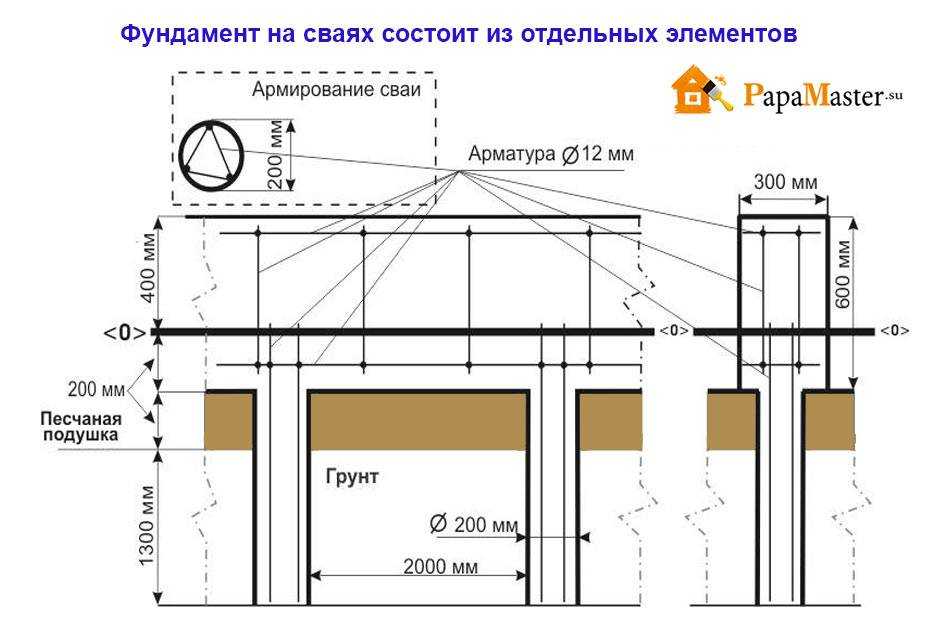

Свайный фундамент, армирование. Связка сваи с фундаментом в единый каркас.

Работа по устройству фундамента начинается с разметки, размечается дом, несущие перегородки, в местах расположения свай вбиваются колышки. Затем пробуриваются скважины. Для армирования сваи связывают в единый объемный каркас, который может быть круглым или квадратным (рис 1).

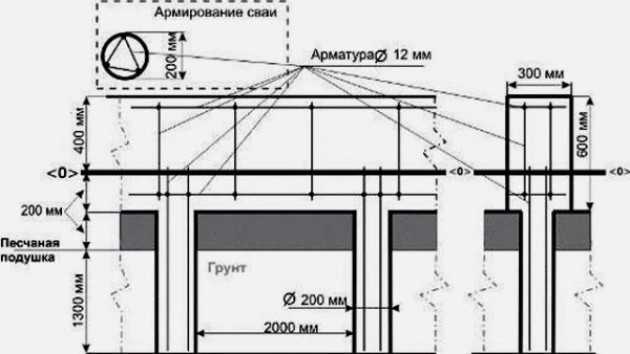

Рисунок 1 – Буронабивные сваи, чертеж армирования. 1 — продольная (вертикальная) арматура; 2 — поперечные хомуты; 3 — дополнительные хомуты в местах повышенной нагруженности сваи; 4 — «Г» образные усиления для связи сваи с ростверком.

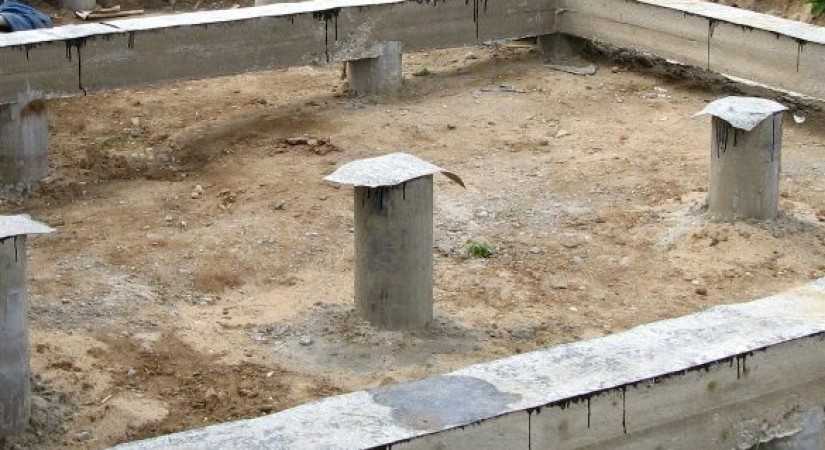

Рисунок 2 – Буронабивные сваи.

После сборки, каркас опускают в пробуренное отверстие. Арматура не должна касаться стенок отверстия и дна скважины. Защитный слой должен быть от 30 до 50мм. Если грунт сыпучий, то опалубка для буронабивной сваи делается из асбестовой трубы или из рубероида, который сворачивают кольцом и связывают проволокой.

Чтобы связать сваи в единую конструкцию так же применяют объемный арматурный каркас, который называется ростверком. Ростверк это верхняя часть свайного фундамента, равномерно распределяющая нагрузки на основание. Место связи фундамента с ростверком испытывает повышенное напряжение, поэтому этот стык нуждается в усилении (рисунок 3).

Рисунок 3 – Свайный фундамент, как связать буронабивные сваи с ростверком. 1 — продольная арматура фундамента; 2 – «Г» образные усиления, связывающие сваю и фундамент; 3 – хомуты фундамента; 4 – хомуты сваи.

Усиления углов у ростверка такое же, как и у ленточного фундамента. Специальные «Г» и «П» образные усиления связывают между собой арматурные прехлесты (рисунок 3). Подробнее о правильном армировании углов фундамента вы можете посмотреть в статье «правильное армирование фундамента своими руками».

Рисунок 2 – Ростверк свайного фундамента. 1 — продольная арматура; 2 — поперечная арматура или хомуты.

Рисунок 3 – Свайный фундамент, чертеж армирование стыка ростверк — свая. 1 — продольная арматура ростверка; 2 — хомуты ростверка; 3 — «Г» образные усиления сваи; 4 — хомуты сваи; 5 — вертикальная арматура сваи.

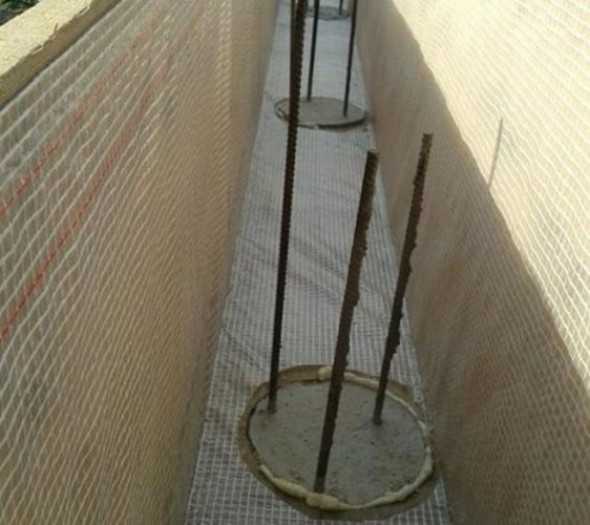

Рисунок 4 – Свайный фундамент, фотографии армирования.

В пучинистых грунтах ростверк располагают на небольшой высоте 100 — 150 мм над уровнем земли. Это рекомендуется делать для защиты фундамента от сил морозного пучения. Для удобства заливки можно просто положить под ростверк полосу пенопласта, которая будет служить нижним бортом опалубки и не даст при заливке уйти бетонному молочку. После застывания пенопласт можно оставить под ростверком.

Рисунок 4 – Посадка фундамента на сваях в пучинистых грунтах.

1 — ростверк; 2 — буронабивная свая; 3 — пучинистый грунт.

После армирования углов фундамента (ростверка) на буронабивных сваях можно приступать к сборке опалубки. Следите за тем, чтобы между арматурой и стенками опалубки сохранялся защитный слой.

Заливка свайного фундамента

Заливать буронабивные сваи и ростверк лучше производить в один этап. Для лучшего уплотнения бетона при заливке свай обязательно использование глубинного вибратора.

Нагружать свайный фундамент можно не раньше чем через 3 недели после заливки.

Фундамент на сваях хорошо подходит для заливки лестниц, входных групп беседок. Такие сооружения нельзя связывать с основным фундаментом дома в то же время они не очень тяжелые и не требуют массивной монолитной плиты.
