Изготовление токарного станка по дереву из дрели своими руками в домашних условиях - егаис

Крутые идеи и лайфаки использования шуруповерта в домашнем хозяйстве

Кроме перечисленных механизмов, шуруповерт можно применить и для воплощения других идей в хозяйстве. Этот ручной электроинструмент поможет автоматизировать открывание въездных ворот, сделать лебедку для автомобиля или ножницы для резки металла. Если присоединить к нему насадку для резки жести, можно превратить обычную резиновую лодку в моторную, модернизировать процесс бурения лунок при подледном лове рыбы. Кроме того, все знают, что шуруповерт применяют в качестве привода к миксеру, мясорубке или соковыжималке.

Ознакомившись со статьей, читатель получил знания о нетрадиционном использовании шуруповерта. Теперь он может применить этот ручной инструмент для создания оборудования столярной мастерской, усовершенствования детских транспортных средств и других полезных вещей в домашнем обиходе.

https://youtube.com/watch?v=3WVBIXq4LMc

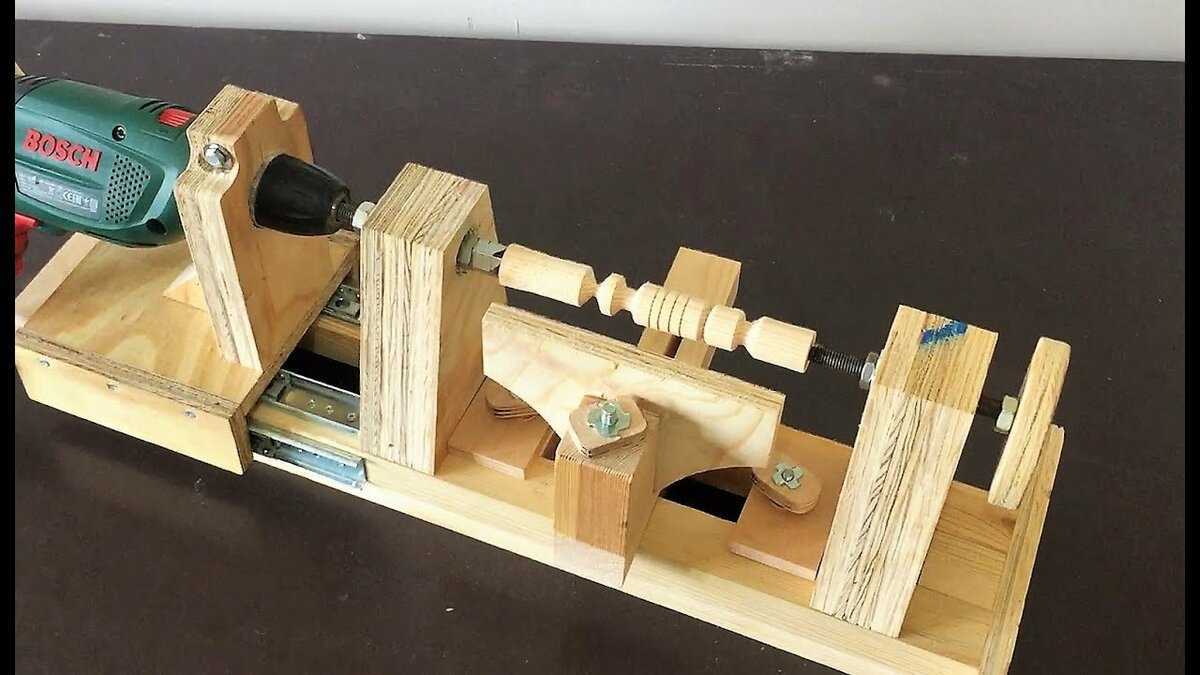

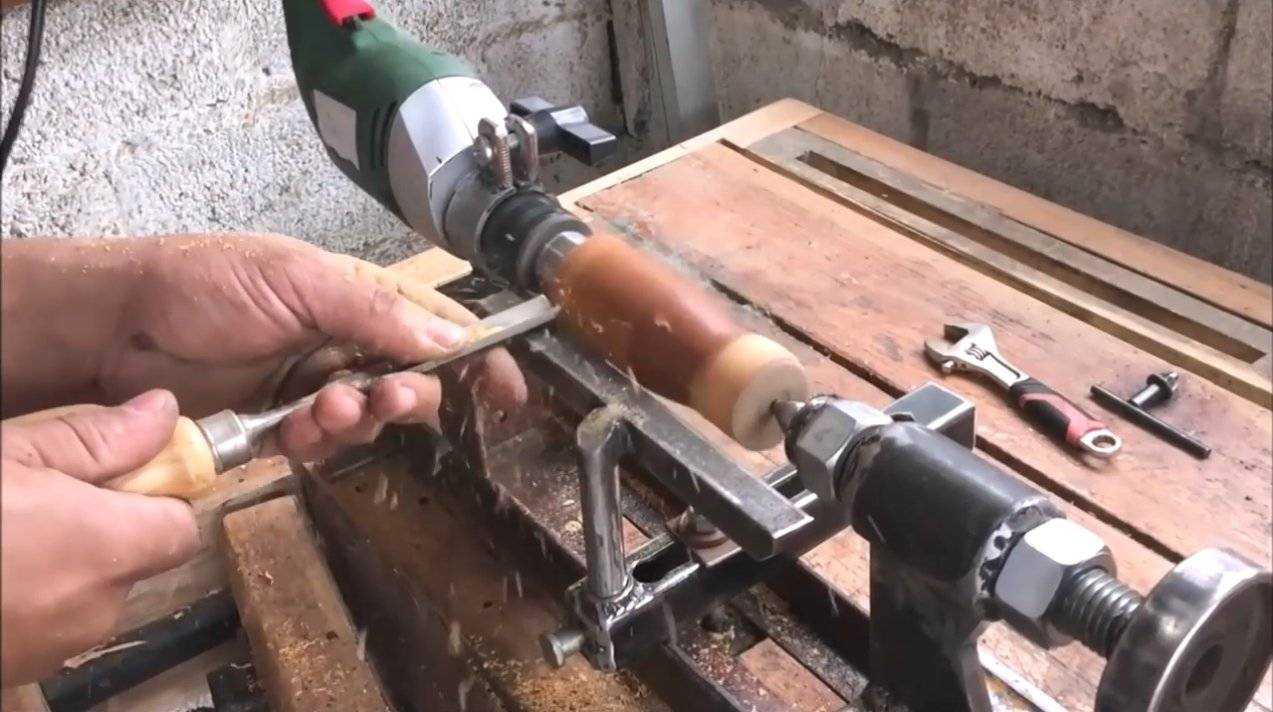

Как быстро сделать станок токарный по дереву самостоятельно

Сделать из дрели полноценный токарный агрегат невозможно, так как для этого понадобится мощный электропривод. Сделать мини токарный станок из дрели легко, и для этого не понадобится много усилий и затрат. В качестве станины берется верстак, на который устанавливается электродрель. Станок по дереву практически готов, и остается только изготовить заднюю бабку для закрепления заготовок, и завершить процесс обустройством суппорта. Задняя бабка должна быть подвижной, поэтому в станине необходимо предусмотреть обустройство направляющих.

https://youtube.com/watch?v=c1u6dxW5Y2c%3F

Начинать изготовление токарного станка нужно с подготовки чертежей. Чертежи помогут точно рассчитать размеры устройства, а также подобрать необходимые материалы. Изготавливать переднюю бабку не понадобится, так как ее роль будет выполнять патрон электродрели с зафиксированным трезубцем. Чтобы закрепить дрель в неподвижном состоянии, понадобится воспользоваться хомутами и струбциной. Хомутом крепится цилиндрическая часть, а струбциной нужно зафиксировать рукоятку, которая исключит проворачивание инструмента.

Принцип изготовления самоделки подразумевает выполнение следующих действий:

Перед тем, как закреплять дрель к верстаку, нужно установить проставки, которыми будет регулироваться расстояние патрона от столешницы. Это расстояние характеризует размер обрабатываемых заготовок. В качестве проставок используются доски соответствующей ширины и длины, устанавливаемые под электроинструмент
Для изготовления задней бабки используются брусья из дерева, в конструкцию которых крепится винт с возможностью регулирования, имеющий конусный наконечник
Для изготовления суппорта понадобится воспользоваться бруском из дерева, к которому крепится рейка. Длина рейки равна расстоянию между передней и задней опорами
Предусмотреть обустройство кнопки включения. Для этого можно вывести контакты на отдельную кнопку или заблокировать штатную кнопку в режиме включения, а запускать инструмент путем всовывания штепсельной вилки в розетку

При создании самодельного станка надо уделить должное внимание фиксации деревянной заготовки. На передней бабке в качестве такого крепления выступает трезубец. Его можно сделать из старого сверла

К сверлу надо приварить два цилиндрических концевика, которые будут располагаться на одинаковом расстоянии друг от друга. Кроме того, выступы должны располагаться в один ряд. Чтобы не изготавливать трезубец самостоятельно, можно использовать пику для перфоратора, срезав с нее хвостовик. Выступы на насадке нужны для того, чтобы вращающийся патрон электродрели приводил в движение заготовку.

Его можно сделать из старого сверла. К сверлу надо приварить два цилиндрических концевика, которые будут располагаться на одинаковом расстоянии друг от друга. Кроме того, выступы должны располагаться в один ряд. Чтобы не изготавливать трезубец самостоятельно, можно использовать пику для перфоратора, срезав с нее хвостовик. Выступы на насадке нужны для того, чтобы вращающийся патрон электродрели приводил в движение заготовку.

Внимание уделяется также задней бабке, ведь от качества второго фиксатора зависит безопасность эксплуатации установки. В качестве задней бабки подойдет патрон от дрели или шуруповерта, в который следует закрепить коническую насадку. Использовать трезубец в конструкции задней бабки не нужно, так как она предназначена исключительно для фиксации заготовки

Использовать трезубец в конструкции задней бабки не нужно, так как она предназначена исключительно для фиксации заготовки.

https://youtube.com/watch?v=mG3IUIwCH30%3F

Это интересно! Задняя бабка должна быть подвижной, поэтому этот момент следует предусмотреть еще на этапе проектирования и подготовки чертежей. Подвижность задней бабки нужна для того, чтобы регулировать силу прижима обрабатываемой детали, а также возможности установки заготовок разного размера.

Выбираем станину

При покупке, не нужно ориентироваться на производителя. Сейчас на рынке очень много не качественного оборудования, поэтому во время приобретения станка, стоит тщательно проверять конструкцию.

Производители предлагают покупателю большое количество разные видов сверлильных станков:

Радиально-сверлильные.
Вертикально-сверлильные.
Горизонтально-сверлильные.
Многошпиндельные.

Размер, вид и качество будет влиять на цену данного оборудования.

Изделия с пластиковыми вкладышами сразу же можно добавлять в черный список, потому что станок будет бить, уводить сверла на расстояние 0,5 миллиметров, и оно будет расти с каждой проделанной дыркой. Проверяем на люфт имеющуюся консоль. Лучше всего что бы ее люфт был не значителен или вообще отсутствовал.

Виды станков

Сам по себе токарный станок относится к специализированному оборудованию, которое может быть тяжелым и бытовым. Первые характеризуются большим размером, которые позволяют работать с деталями существенных габаритов. Такие приборы нужны больше в профессиональной деятельности и в дерево обработочной промышленности.

Для второго типа установок характерно выполнение мелких бытовых потребностей – выпилить и обработать ножки для табурета, или перегородки для перил. Для этого не требуется особая мощность устройства, как и его размер.

Возможно вы видели фото токарного станка из дрели – есть готовая платформа, к которой с одной стороны крепится дрель, а с другой зажимается деталь. Такую подставку можно купить в магазине, ведь использование дрели не является характерным только для народных рецептов.

Только ценник на такую платформу может доходить до десятка тысяч рублей, что само по себе не очень оправдано. Средним ценником на рынке будет половина названной суммы, что все равно многовато, с учетом сложности конструкции. Вот потому, создание такого станка своими руками и является совсем неплохой идеей.

Выбор

Как мы уже разобрали, самодельные токарные станки из дрели могут не сильно отличаться от серийных образцов, при этом помогут сэкономить деньги пользователям.

Для домашних потребностей такого будет вполне достаточно, при том, что материалы подобрать и сделать из них установку, тоже не займет много времени.

Более того, такой прибор может быть полезен даже при работе с металлическими заготовками, что придется по душе некоторым мастерам.

Устройство токарного станка

Вне зависимости от размера или предназначения, по своей сути токарные станки устроены одинаково, просто у них есть особенности, которые уже и зависят от области его применения. Для того чтобы разобраться, как сделать токарный станок своими руками, нам нужно рассмотреть это самое устройство поближе.

Многие со школьного курса труда могут помнить, что основа всего – станина. Именно на этой части и располагаются все детали для крепления и перемещения заготовки. Она является основой всей конструкции, и от нее зависит устойчивость и надежность всего станка.

Если токарный станок делается с упором на массивные детали, то к станине приделываются дополнительно ножки, чтоб была полноценная конструкция, обладающая устойчивостью.

Для бытовых потребностей будет достаточно настольного станка, который не требует дополнительной устойчивости, благодаря чему получается намного легче.

Дальше идет передняя бабка. Из двух основных деталей, которые отвечают за фиксацию заготовки, эта находится со стороны вращающего элемента.

Все чертежи токарного станка из дрели имеют в своей конструкции такую деталь. Она используется для центровки детали, которая будет обрабатываться, и ведет передачу движущего момента, который, в нашем случае, будет исходить от дрели. Если станок относится к тяжелым моделям, эта деталь будет приварена к станине, и регулироваться будет только высота.

Последней, но не менее важной деталью идет суппорт. Он необходим для работы с деталью и ее обработки

Ее удержанием он не занимается, но при этом выступает в качестве упора для вашего инструмента

Без него работать возможно, но это будет ужасно неудобно, при том, что от этого пострадает общее качество обработки детали, что не желательно

Ее удержанием он не занимается, но при этом выступает в качестве упора для вашего инструмента. Без него работать возможно, но это будет ужасно неудобно, при том, что от этого пострадает общее качество обработки детали, что не желательно.

Станок своими руками

Теперь, зная из чего состоит аппарат, у нас есть своеобразная пошаговая инструкция, показывающая, как сделать станок из дрели. Если говорить о самом процессе создания, то огромным плюсом станет наличие верстака у вас в гараже или сарае, который имеет ровную поверхность. Если это так, то можно пропустить пункт со станиной, ведь она уже готова.

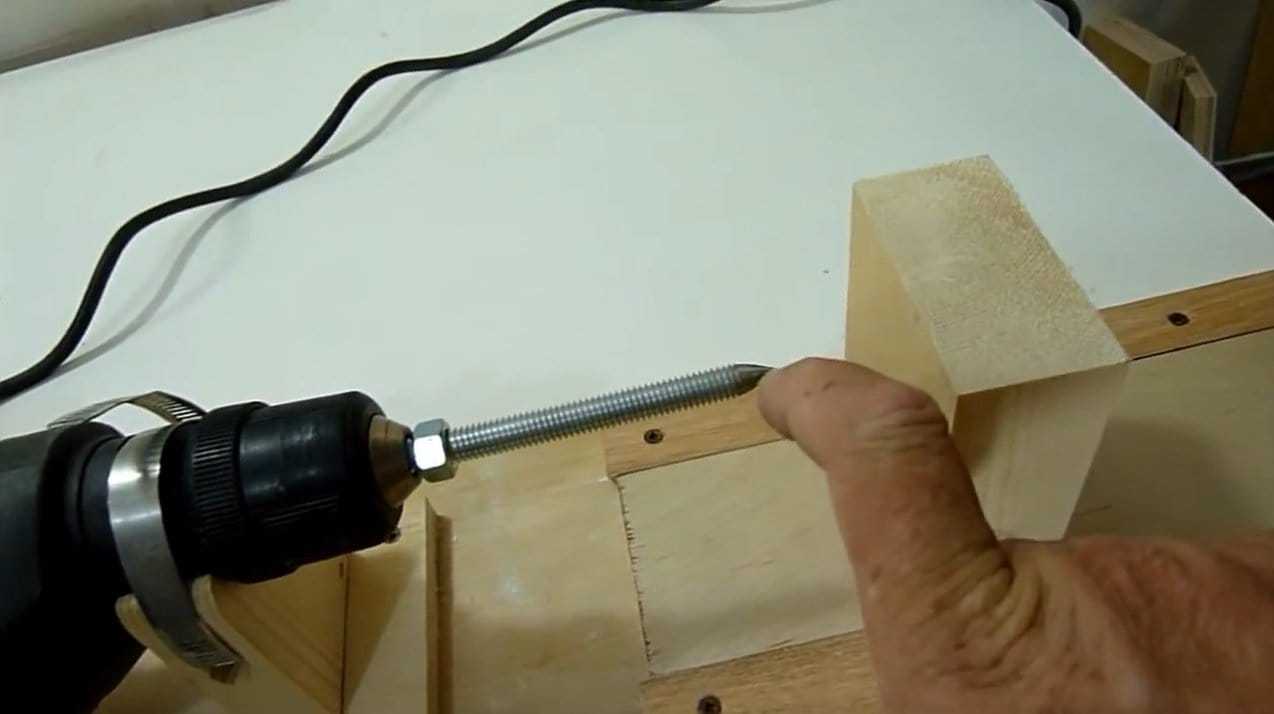

Для того, чтоб прикрепить нашу дрель к станине, вам понадобится хомут, который будет удерживать инструмент, и струбцина.

Дальше нужно подумать об обратной стороне крепления – задней бабке

Очень важно разместить ее с тем же направлением, которое будет иметь дрель – их оси должны совпадать

Для этого конус, который крепиться на бабку, нужно центрировать одинаково с дрелью, и поможет в этом опять струбцина.

Следующий шаг необходим для использования дрели, как токарного станка. Если вы не планируете просто зачищать дерево наждачной бумагой, то вам обязательно нужен подручник. Его тоже нужно закрепить на станину, и дать возможность двигаться вдоль детали. Как вы видите, все детали для токарного станка спокойно можно либо найти, либо сделать самому, при этом сэкономив не мало денег.

Самостоятельное изготовление резцов

Стоит сразу отметить, что высокая стоимость не во всех случаях вынуждает специалиста предпринимать радикальные меры. В большинстве случаев грамотный столяр просто не может отыскать приспособление, полностью отвечающее его требованиям. По сути, решается это достаточно успешно и просто, нужно лишь узнать, из каких материалов делаются резцы и на какой технологии остановить свой выбор.

Лезвие

Зачастую для создания заготовки своими руками подойдет обыкновенное полотно для резки по металлу или древесине. С помощью данного материала можно сделать хороший ножик-косяк — нужно просто обрезать или обломить часть полотна, после чего создать кромку для резки.

Отличными параметрами для создания будущего изделия обладает диск от пилы, так как он сделан из углеродистого металлического сплава, который запросто поддается обработке и длительное время не нуждается в дополнительной заточке даже после обработки твердых древесных пород.

Итак, лезвие можно сделать из следующих подручных приспособлений:

полотно ножовки (по металлу или дереву);
диск пилы;
крепкий листовой металл.

Рукоятка

После изготовления режущей кромки можно начать делать рукоятку. Тут потребуется крепкий брусок, сделанный из твердой древесной породы

Следует обратить особое внимание на то, что конфигурация отверстия в рукоятке обязательно должна соответствовать конфигурации хвостика лезвия. Затем нужно установить кромку непосредственно в рукоятку, усилив всю конструкцию кольцом из металла

Заточка

Сделать шедевр резчик сумеет только в том случае, если изготовленное приспособление будет достаточно острым. В процессе резьбы, как правило, лезвия тупеют, потому грамотно наточенный нож-косяк будет служить долго, не нуждаясь в дополнительной заточке.

Итак, теперь вы знаете, как самостоятельно сделать резцы для работы по дереву.

Как изготовить токарный станок по дереву самостоятельно

Теперь давайте разберемся в том, что пригодиться для работы по созданию токарного оборудования своими руками.

Совет: в качестве привода можно использовать старый инструмент по заточке кухонных ножей. Главное, чтобы модель была рассчитана на использование 2 точильных камней.

Такое устройство вполне сойдет в качестве передней бабки оборудования. А для задней всегда можно применить какие-то элементы мощной электродрели, которая вам не нужна.

Чтобы основание было прочным, в качестве станины лучше всего использовать толстостенный металлопрофиль. Прежде чем приступить к работе, следует составить максимально точный чертеж оборудования. Лучше потратить немного больше времени на работу с бумагой и схемами, нежели потом из-за допущенной ошибки тратиться на поиск новых комплектующих или расходных материалов.

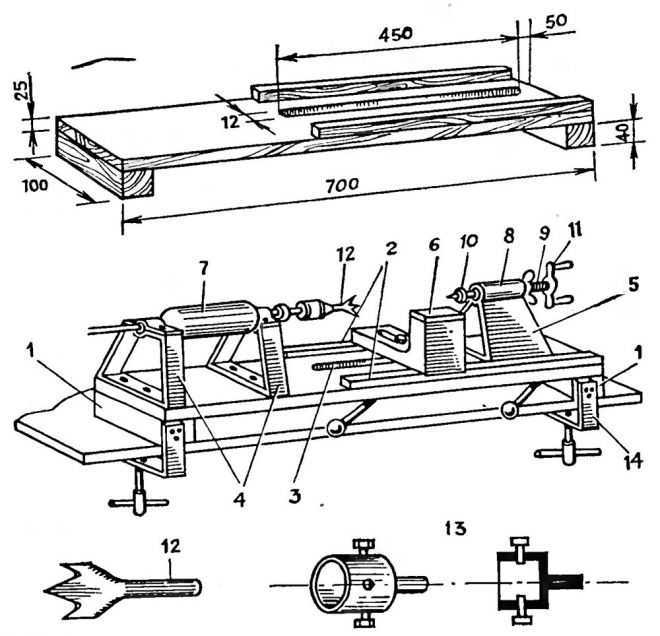

Чертеж самодельного станка по дереву.

Когда чертежи с рисунками готовы, можно приступить к работе. Но без следующего оборудования вам не обойтись:

Ручная электродрель и сверла различного диаметра.
Напильники с рабочим покрытием разной зернистости.
Болгарка и съемные диски для шлифовки и резки.
Небольшой сварочный аппарат – электрический рассчитанный работать с диодами «двойкой» и «тройкой».

Что касается расточников, вам потребуется:

Швеллер;
Металлический уголок с толстыми стенками;
2 трубы с разными диаметрами, чтобы одна могла пропустить сквозь себя другую;
Полоски из стали – 2 и 4 см;
Гайки, шурупы, болты и другие элементы для крепежа;
Ремень для накидывания на привод.

Совет: перед тем как собрать станок, для представления полной картинки происходящего, просмотрите видео ниже.

Визуально информацию воспринимать проще, поэтому просмотр поможет вам уберечь себя от массы проблем, которые могут быть связанны с неполным пониманием правил монтажа, последовательности и т.д.

Привод для заточки ножей прекрасно подойдет в качестве электропривода для вашего станка. Дело в том, что там есть 4 прочные шайбы, которые сделаны из твердых металлических сплавов. 2 из них дадут вам возможность менять комплектующие электроточильного камня, используя разные по диаметру диски. Благодаря этому пользователь сможет изменять скорость оборотов древесной заготовки.

Чтобы заставить вал двигаться используются шкивы. Они имеют разный диаметр, чтобы получать следующую скорость вращения:

800 об/мин;
2 000 об/мин;
3 000 об/мин.

Это позволит быстро и без особых усилий перекидывая ремень на один из них менять скорость вращения заготовки в зажимах станка.

Назначение и виды токарных резцов по дереву

Резец по дереву – предназначен для ручных видов обработки вращающихся деталей на токарном станке.

Конструкционные особенности

Чтобы иметь представление из чего можно сделать резцы по дереву для токарного станка необходимо ознакомиться с его конструкцией, которую формируют две основные части: рабочая (металлическая) и ручка (как правило деревянная).

При этом, рабочая часть разделяется на несколько элементов и состоит из:

режущей части (лезвия) – посредством нее выполняется затачивание, она является основным элементом, участвующим при обработке заготовки;
тела – представляет собой основную конструкцию, которая необходима регулирования токарем инструмента;
хвостовика – зауженной части, которая плавным образом соединяется с телом. На хвостовике осуществляется крепление ручки.

Ручка, в свою очередь, также делиться на две части и состоит из:

основы – большой части, которая необходима для удержания токарь инструмента;
шейки – маленькой цилиндрической части с металлическими крепежными кольцами, которые предотвращают поломку рукояти в процессе ее набивания на рабочую часть.

Виды резцов

Исходя из того, какой вид обработки планируется выполнять, подбираются соответствующие токарные резцы по дереву с различной конфигурацией, чем более сложным будет обрабатываемая деталь, тем более изощренной конструкцией они должны обладать. Благодаря конструкции определяется специфичность заточки лезвия.

При изготовлении резцов своими руками должны быть правильно выдержаны стандартные размеры и конфигурация. Под определенную обработку, используется специальные резцы по дереву, которые могут быть отрезными, подрезными, расточными и фасонными. Каждый мастер может располагать своими особенными, эксклюзивными, узкоспециальными токарными инструментами, которые предназначены для определенных задач.

Однако зачастую мастерами и любителями токарного дела применяются только два основных вида резцов – рейер и мейсель.

Рейер – применяется для грубых, черновых, первоначальных видов обработки заготовок. Конструктивная особенность таких видов инструментов – это наличие лезвия полукруглой формы. Для его изготовления применяется толстая пластина или желобок с полукруглым сечением. При помощи рейера деревянным заготовкам легко придавать приблизительное очертание подобно готовому изделию.

Мейсель – используется для чистовых видов обработки заготовок, придания ним окончательных форм. При помощи него также можно отрезать изделие от оставшейся части изделия. Мейсель схож по форме с таким инструментом как нож-косяк (чем-то напоминая пластину, у которой косое лезвие с двумя гранями, заточенными под одинаковым углом).

Прочие виды токарных резцов по дереву относятся к фасонным. К самым популярным среди них можно отнести:

стамеску-скребок – позволяет выравнивать цилиндрические поверхности на заготовках. Имеет схожую форму с прямой стамеской, у которой односторонняя заточка;
гребенку – используется при выполнении резьб и нанесении декоративного оформления (узоров);
крючковые – позволяют вытачивать в заготовке плоскости;
кольцевые – используются для тех же операций, что и крючковые;
для грубых видов обработки – выглядят как треугольное лезвие. Позволяют придавать заготовкам цилиндрическую форму. Такие виды наиболее безопасны среди прочих, поскольку имеют имеют наименьшую площадь соприкасания с поверхностью заготовки.

Скребок

Крючок

Как сделать токарный станок своими руками

Изготовление своими руками небольшого токарного станка значительно упростится, если в вашей мастерской есть верстак с ровной и прочной рабочей поверхностью. В таком случае вам не придется тратить время и силы на поиск . Электрическая дрель, которая одновременно будет выполнять роль передней бабки и привода вращения, закрепляется на такой поверхности при помощи струбцины и хомута, фиксируемого на шейке инструмента.

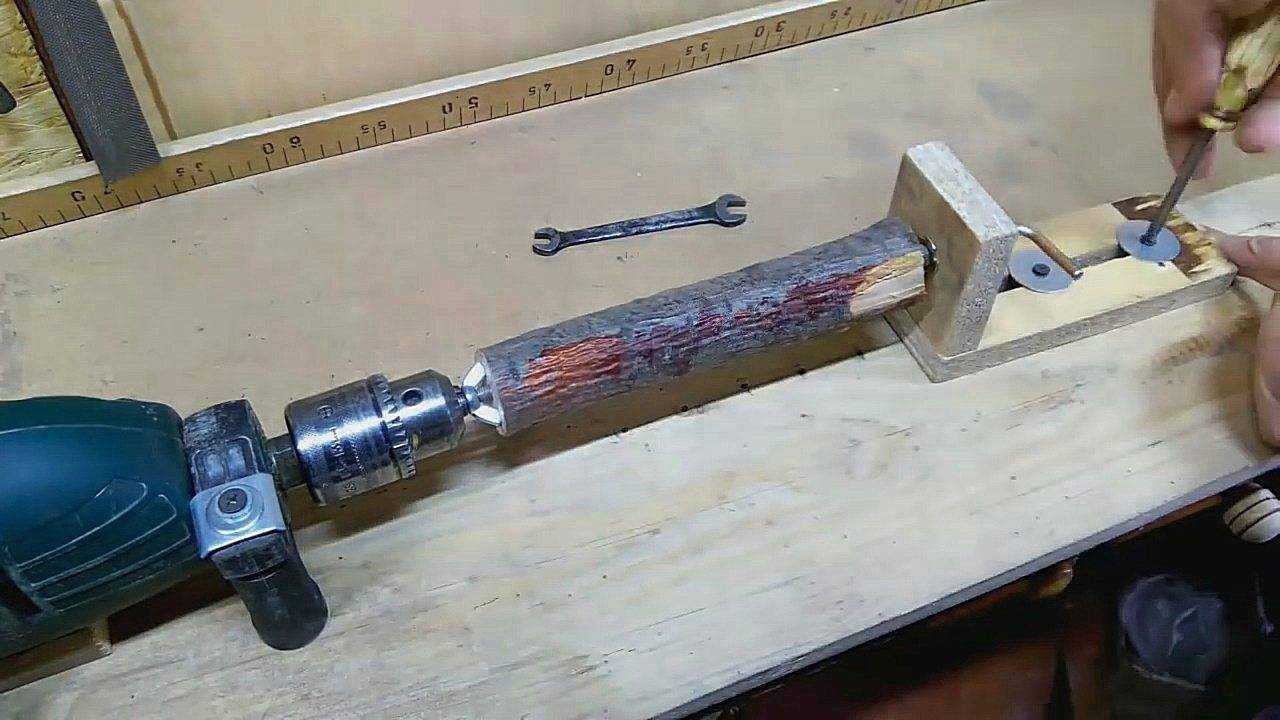

Вариант станка с деревянной станиной

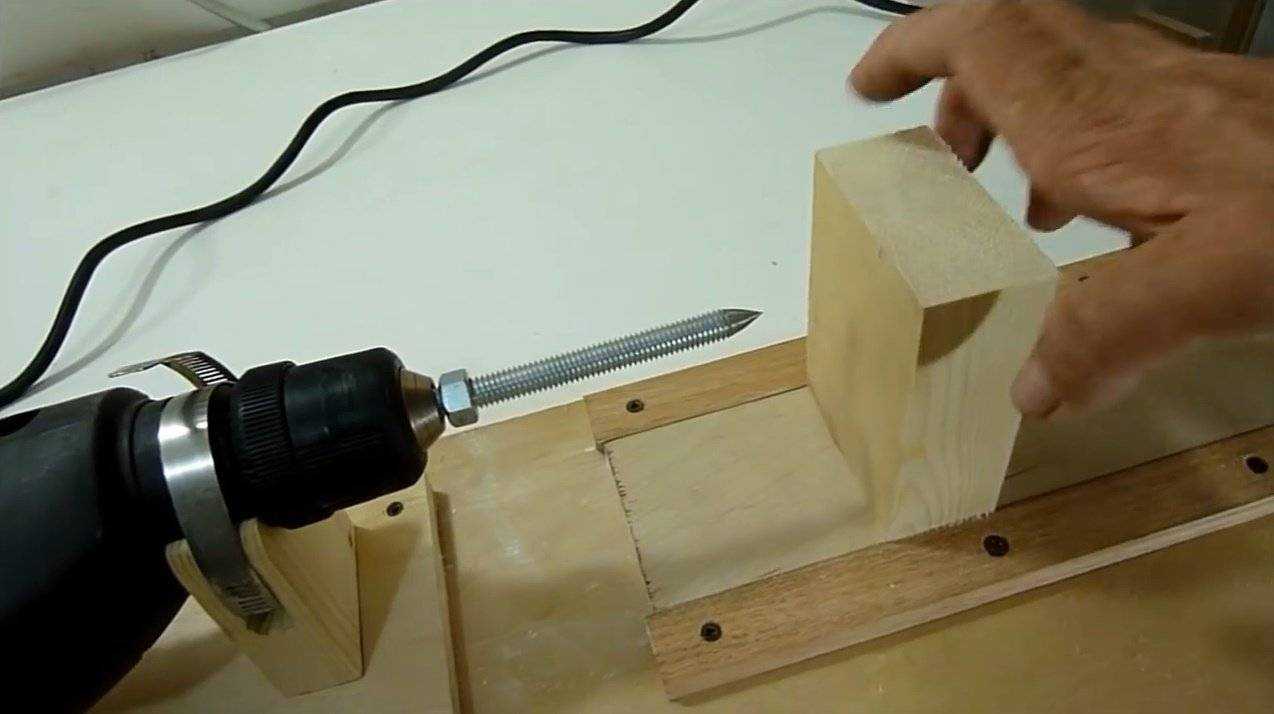

Теперь вам необходимо сделать упор, который будет выполнять роль задней бабки. Такой упор, устанавливаемый напротив закрепленного инструмента, можно изготовить из пары деревянных брусков и регулировочного винта, конец которого заточен под конус. Если вы на своем самодельном станке из дрели планируете обрабатывать не очень массивные заготовки из дерева, то зафиксировать такой упор на поверхности рабочего стола можно при помощи струбцины.

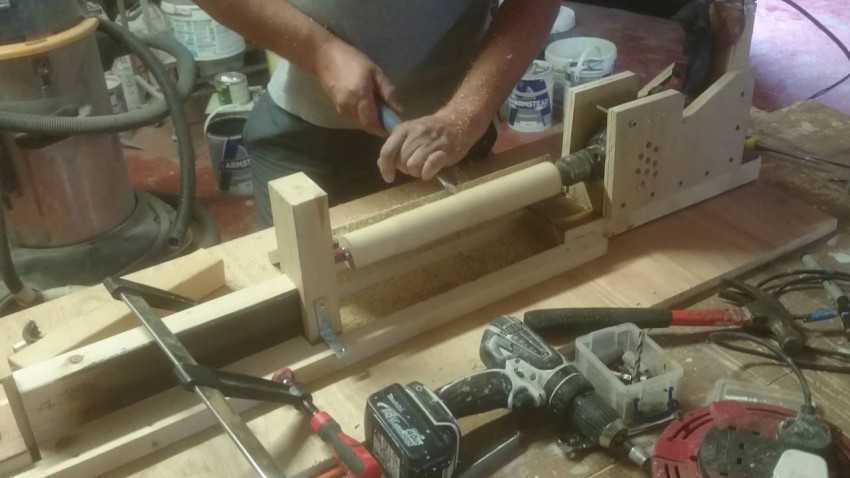

В качестве подручника, к опорной поверхности которого вы будете прижимать режущий инструмент, также можно использовать деревянный брусок. Его закрепляют на поверхности верстака при помощи струбцины.

Очевидно, что, используя доступные и недорогие материалы, можно изготовить своими руками простейший токарный станок, на котором успешно выполняются различные операции по дереву. Применяя такое нехитрое приспособление, сделанное на основе дрели, можно вытачивать из дерева различные детали: ручки для дверей и инструментов, элементы конструкции лестниц, декоративные изделия.

Схема и чертеж станка на основании из швеллера

Конструкция таких станков на основе дрели и варианты их исполнения могут быть различными

Чтобы не разбираться в процессе с нуля, можно найти в интернете фото наиболее подходящего вам устройства и сделать его своими руками

Однако, по какой бы схеме вы ни делали токарное устройство из дрели, очень важно обеспечить максимально точную центровку оси вращения шпиндельного узла и конусного регулировочного винта, расположенного на задней бабке. Если вы собираетесь сделать станок, на котором можно будет выполнять токарные операции по металлу, а не только по дереву, то лучше изготовить его по всем правилам. В первую очередь, ориентируясь на конструкцию имеющейся дрели и размеры заготовок, которые будут обрабатываться на таком приспособлении, необходимо выполнить чертеж, подобрать для комплектации крепления определенной формы и типа

За основу чертежа можно взять фото подобных агрегатов, которые изготавливают для себя многие домашние мастера

В первую очередь, ориентируясь на конструкцию имеющейся дрели и размеры заготовок, которые будут обрабатываться на таком приспособлении, необходимо выполнить чертеж, подобрать для комплектации крепления определенной формы и типа. За основу чертежа можно взять фото подобных агрегатов, которые изготавливают для себя многие домашние мастера

Если вы собираетесь сделать станок, на котором можно будет выполнять токарные операции по металлу, а не только по дереву, то лучше изготовить его по всем правилам. В первую очередь, ориентируясь на конструкцию имеющейся дрели и размеры заготовок, которые будут обрабатываться на таком приспособлении, необходимо выполнить чертеж, подобрать для комплектации крепления определенной формы и типа. За основу чертежа можно взять фото подобных агрегатов, которые изготавливают для себя многие домашние мастера.

Самодельный станок для токарных работ, выполненный по всем правилам, представляет собой жесткую конструкцию, на которой не меняется взаимная центровка передней и задней бабок. Все подвижные элементы такого устройства, устанавливаемые на надежной станине, перемещаются по ее направляющим. Если приобрести или своими руками изготовить планшайбу, которая будет закрепляться в патроне дрели, на таком агрегате можно будет обрабатывать заготовки даже большого диаметра.

На из дрели, все элементы которого фиксируются на жесткой станине, можно выполнять работы по металлу, но только по мягкому (сюда относятся сплавы на основе алюминия и меди). На таком станке обрабатывают заготовки, используя надфиль, напильник и наждачную бумагу, обернутую вокруг бруска. В этом случае будет вполне достаточно подручника, используемого для прижима инструмента. Если вы планируете работать и с токарными резцами, то без суппорта, перемещение которого в продольном и поперечном направлениях обеспечивает винтовой механизм, вам не обойтись.

Заводское токарное устройство для дрели, вроде изображенного на фото GRIZZLY H2669, обойдется примерно в 5000 рублей без доставки

Особенности технологии

Резьба по дереву — крайне интересная и трудоемкая декоративная техника, которая используется уже очень и очень давно. Начало процесса подразумевает создание болванки или колоды (заготовки). Затем производится черновая обработка элемента, при которой устраняются дефекты и разравнивается поверхность. После этого наступает черед художественной работы, для которой и используются резцы.

С технической точки зрения, этот процесс представляет собой выборку определенной части древесной породы, при которой заготовке придается объем и рельеф. Эта стадия считается основной, потому что от нее будет зависеть итоговый вид будущего изделия. Финальная обработка предмета предполагает шлифовку, пропитку ЛКМ и антисептическими препаратами.

Для данной цели используются резаки, имеющие различные параметры лезвия. Их качество, как и мастерство исполнителя, определяет чистоту и привлекательность орнамента на деревянной поверхности. По этой причине нужно позаботиться о том, чтобы используемое лезвие не имело никаких дефектов, было острым и крепким. Если опытные специалисты способны буквально вслепую определить уровень качество и разновидность ножей, то для новичков подбор резцов может вызвать некоторые проблемы. Начинающим столярам следует узнать информацию об их разновидностях и особенностях эксплуатации.

Дальнейшая модернизация станка

Наш станок можно подвергнуть и другим модернизациям, например, не все электродрели могут иметь функцию регулировки оборотов. Помочь может подключение дрели в сеть через диммер для регулировки яркости освещения, продающийся в хозяйственных магазинах. Вторым удобным новшеством может стать металлизированное покрытие упора подручника. Материалом для покрытия послужит вырезанный из алюминиевой банки лист, соответствующий длине бруска-упора, прибитый маленькими гвоздями. Мебельные гайки, которые фиксируют упор и заднюю бабку можно заменить на барашковые крепления.

В заключение стоит отметить, что в качестве основного материала для станка может выступать цельная древесина твердых пород, металлические уголки или трубы квадратного сечения. В последнем случае станина будет состоять из длинного прямоугольника, а упор и бабки представляют из себя уголки, как и подручник. В качестве крепления в этом исполнении используются винты

Стоит обратить внимание, что в продаже имеются готовые установки, где от мастера требуется только закрепить в них дрель, зажав в патроне сверла, идущие в комплекте

Процесс изготовления токарного станка из ручной электродрели

Практически всегда в распоряжении мастера на начало ремонта имеется шуруповёрт или дрель. На их основе можно сделать аналог полноценного токарного станка по дереву. Для того, чтобы изготовить токарный станок из дрели своими руками потребуется, в первую очередь, чертеж или эскиз будущего устройства. В процессе изготовления будут использоваться:

cтрубцины;
коронка или фреза под отверстия для саморезов;
сами саморезы;
наждачная бумага;
металлический хомут с червячной резьбой;
две шпильки — М8 и М3;
немного столярного клея;
УШМ, она же болгарка;
врезные мебельные гайки и пара болтов под них;
обрезки из фанеры длинной больше 60 см;
пара брусков из дерева.

В качестве основного материала станка будут использоваться толстые листы фанеры сечением около 2 см. Начинать следует с основания, вырезав широкий (16-17 см) и длинный (60-80 см) лист прямоугольной формы. Большие размеры только повредят, работать со слишком длинными заготовками будет неудобно, а из-за большого осевого биения заготовка вовсе может выскочить из крепления. Далее мы вырежем еще один лист из фанеры, полностью совпадающий по длине с предыдущим, но высотой в три поперечных сечения листа используемой фанеры, что придает прочности и устойчивости всей конструкции.

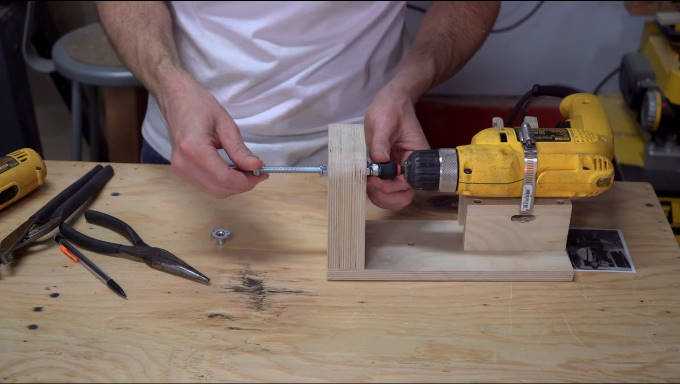

Чтобы закрепить дрель, потребуется лист длиной чуть меньше, чем у основания электродрели, и шириной так же, в три сечения. Прикладываем к нему дрель и отмечаем точку начала рукоятки. Высверливаем в этом месте отверстие, такое, чтобы туда свободно проходил скрепляющий хомут. Теперь склеиваем его со вторым столярным клеем, скрепив их струбцинами. Пока сохнет клей, делаем в основании отверстия по всей его длине с шагом в 5-7 см ровно вдоль линии центра. После высыхания клея крепим деталь к основанию саморезами.

Задняя бабка представляет из себя П-образную конструкцию из двух кусков дерева толщиной как у второй вырезанной детали и шириной в 4-5 см, скрепленные между собой обрезком фанеры (на саморезах), так, чтобы они вплотную соприкасались с вертикальной направляющей нашего основания из фанеры. Для токарного станка потребуется три таких детали идентичных размеров, два других склеиваются столярным клеем и крепятся перпендикулярно брускам дерева на саморезы. Задняя бабка тем, самым становятся похожей на стул со спинкой.

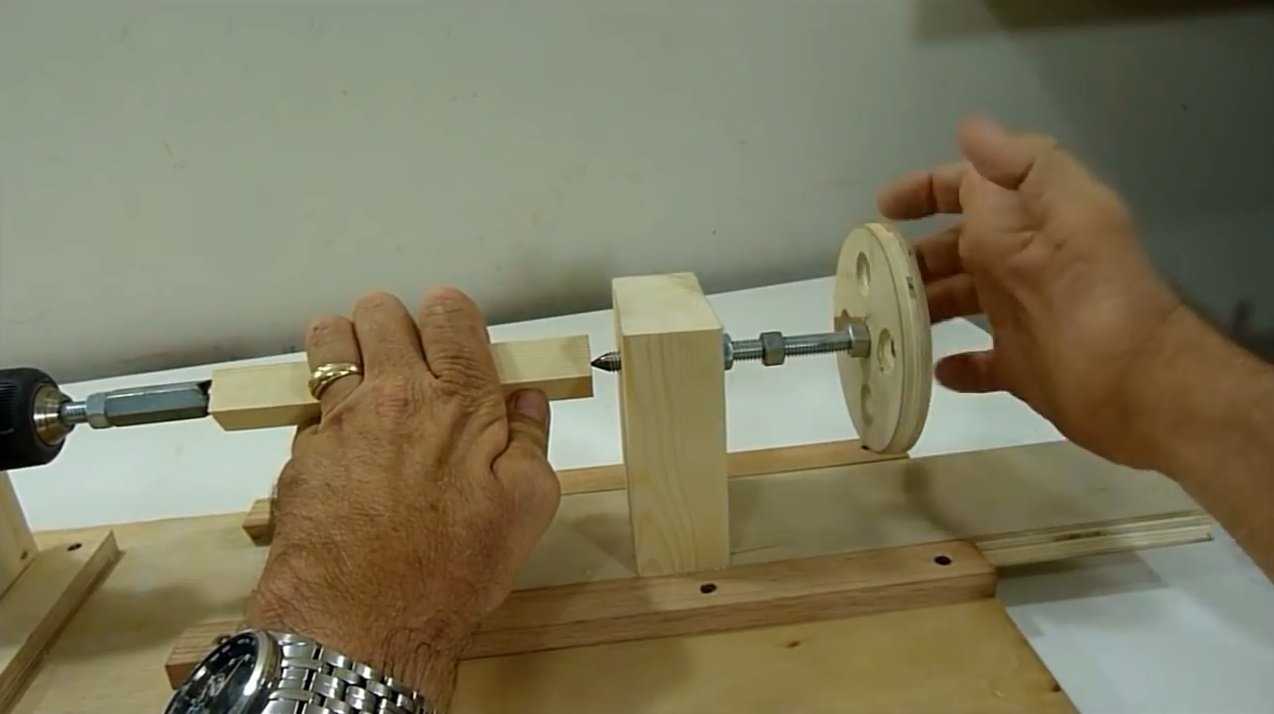

В центре «спинки» сверлим отверстие под шпильку М8, после чего со стороны, повернутой к дрели, крепим мебельную гайку. Обтачиваем шпильку, превращая один из ее концов в конус. Прикручиваем шпильку к задней бабке, срезав лишнее болгаркой. Аналогичные манипуляции производим со шпилькой М3, навинчиваем на неё вторую мебельную гайку и вставляем в патрон дрели, проверяем биение, доводим болгаркой.

Приступаем к изготовлению подручника. Делаем еще два бруска как у задней бабки, только уже, скрепляем обрезком фанеры, прикручиваем сверху к ней упор из небольшого бруска дерева, такого, чтобы он давал приемлемую рабочую область вдоль оси вращения заготовки. Теперь нужно решить проблему фиксации упора. Сверлим в опоре подручника отверстие под мебельный болт и крепим туда гайку.

Аналогичный механизм необходимо применить при креплении задней бабки, используя струбцины для дополнительной жесткости. Выгибаем шипы мебельной гайки, которая предназначается для зажима в дрели в обратную сторону. Крепим электродрель на хомут и производим пробное включение. Повторно центрируем, подгибая шипы гайки. Токарный станок из дрели готов. Основание токарного станка из электродрели можно прикрутить к более массивному куску дерева или фанеры для большей устойчивости.

Деревообрабатывающий станок

На рынке деревообрабатывающей техники представлена обширная линейка токарных станков по дереву. Каждый потребитель делает свой выбор с учетом своих интересов, но главный критерий — это мощность привода. Для домашней мастерской, где токарные работы выполняются эпизодически, подойдёт простой настольный станочек с мощностью электродвигателя 1 киловатт и скоростью вращения шпинделя 3500 об/мин.

https://youtube.com/watch?v=xs8KOp1HoFI

Главные узлы и механизмы станка по дереву отвечают классическому устройству токарной машины, обрабатывающей заготовки вращением. Три главных механизма:

привод — электрический двигатель, однофазный или трёхфазный;
передаточный — набор устройств, передающих вращение вала двигателя на шпиндельную бабку;
исполнительный — это суппорт.

Четыре основных узла:

станина — корпус, на котором закреплены механизмы;
передняя шпиндельная бабка — для крепления планшайбы или токарного патрона;
задняя фиксирующая бабка — для установки вращающего центра или сверлильного патрона.

Популярные статьи Букет из одежды для новорожденных

Конструкционная особенность

Станок токарный по дереву своими руками можно собрать из подручного материала. Конструкция простая, много времени на изготовление не потребуется. Главная часть станка — станина, изготовленная из швеллера, в котором по центральной осевой линии прорезан болгаркой паз для фиксации подручника и задней бабки. Принцип фиксации — эксцентрический механизм.

Конструкция задней бабки стандартна. Пиноль имеет отверстие под конус Морзе № 2 для установки центра вращения. Хвостовик сверлильного патрона соответствует отверстию пиноли. Рекомендуется использовать заднюю бабку заводского изготовления.

Под пиноль выточить полый цилиндр с глухой торцевой стенкой, в которой нарезана резьба под винт маховика. Подвижная часть пиноли — это цилиндр с коническим отверстием и шпоночным пазом на всю длину. Перемещается подвижная часть при помощи винта маховика по шпонке, приваренной в корпусе бабки.

Подручник классический, имеет функцию регулирования с фиксацией под диаметр обрабатываемой заготовки, основание подручника перемещается поперёк и вдоль станины. Фиксируется эксцентриком с ручкой. Верхняя часть — обычный уголок.

В передней бабке установлены два радиально-упорных подшипника. На валу шпинделя нарезана резьба М14, шаг два. Это резьба, которая используется на болгарках, шлифовальных машинках. Благодаря этому на шпиндель можно крепить все насадки, которые используются болгаркой.

Шпиндельная бабка своими руками

От точности изготовления передней бабки зависит качество всей конструкции

Поэтому на этот узел необходимо обратить особое внимание. Умельцы рекомендуют изготовить переднюю бабку токарного станка своими руками

Для этого нужно выточить цилиндрический корпус толщиной стенки 10 мм

Для крепления к станине нужно изготовить специальную стойку. Для этого подойдёт отрезок швеллера. Швеллер торцом приваривается к уголку, изготовленному из листовой стали толщиной 10 мм. На полученную стойку крепится корпус бабки

Для этого нужно выточить цилиндрический корпус толщиной стенки 10 мм. Для крепления к станине нужно изготовить специальную стойку. Для этого подойдёт отрезок швеллера. Швеллер торцом приваривается к уголку, изготовленному из листовой стали толщиной 10 мм. На полученную стойку крепится корпус бабки.

Чтобы изготовить токарный станок по дереву своими руками, чертежи и размеры не имеют значения, так как каждый изготавливает конструкцию индивидуально, учитывая свои возможности. Цилиндрический корпус в разрезе:

наружный диаметр 56 миллиметров;
толщина стенки 10 миллиметров;
длина 180 миллиметров;
посадочные гнёзда под подшипники диаметром 24 миллиметра;
вал диаметром 30 миллиметров.

Простые приспособления делают станок универсальным и увеличивают перечень операций. Например, установив в патрон шлифовальный барабан с наждачной бумагой, можно затачивать инструмент. Устройство для точения по копиру выглядит следующим образом:

копир;
труба, установленная вдоль станины, выполняющая роль салазок;
дисковая электропила, выполняющая роль резца по дереву.

Приспособление для фрезерования заменит фрезерный станок. Оправка с дисковой фрезой

зажимается в патрон. Вместо подручника устанавливается рабочий стол с упорной линейкой. Фрезеровать можно наличники, плинтусы, заготовки для рамок.

Энтузиасты и любители изготавливать самоделки постоянно придумывают механизмы, облегчающие ручной труд. У таких людей на вопрос, как сделать станок по дереву, всегда есть ответ.
