Калькулятор расчета производительности циркуляционного насоса

Как выбрать циркуляционный насос по количеству скоростей

Обычно современные модели циркуляционных насосов оснащаются регулирующим механизмом, позволяющим изменять скорость их работы. Используя такой механизм, имеющий, как правило, три ступени регулировки, можно настраивать насос по расходу жидкости, подаваемой в систему отопления. Так, при резком похолодании на улице и, соответственно, в доме, насос можно включать на максимальную скорость работы, а при потеплении выбирать другой режим.

Элементом управления, при помощи которого изменяют скорость работы циркуляционного насоса, выступает рычаг на корпусе устройства. Отдельные модели циркуляционных насосов оснащаются системой авторегулирования скорости их работы, которая изменяется в зависимости от температурного режима в помещении.

Насос Wilo-Stratos с автоматической регулировкой мощности

Приведенная выше методика – это только один пример выполнения расчетов, которые необходимы для того, чтобы выбрать циркуляционный насос для теплого пола или системы отопления. Специалисты, занимающиеся системами отопления, используют различные методики расчета напора насоса (а также производительности и других параметров таких устройств), позволяющие подбирать такое оборудование по его мощности и создаваемому давлению. Во многих случаях собственнику дома, в котором необходимо смонтировать отопительную систему, можно даже не задаваться вопросами о том, как рассчитать мощность насоса и как подобрать насосное оборудование. Многие производители предоставляют услуги квалифицированных специалистов или предлагают воспользоваться онлайн-сервисами по расчету параметров циркуляционного насоса и его выбору для систем отопления или теплого пола.

В реальных условиях эксплуатации такие нагрузки будут ниже, что даст вам возможность сделать выбор насоса, технические характеристики которого несколько ниже рассчитанных. Выбор менее мощного насоса при таком подходе не отразится на эффективности его использования в системе отопления. В том случае, если мощность насоса, который вы выбрали, значительно выше значений, полученных при расчете, это не улучшит работу отопительной системы, но при этом увеличит ваши расходы на оплату электроэнергии.

Помочь сделать выбор циркуляционного насоса из нескольких моделей по их напорно-расходным характеристикам и скорости работы помогает специальный график. При построении такого графика используются реальные значения напора и расхода, необходимые для нормального функционирования системы отопления, а также значения, которые соответствуют конкретным моделям насосного оборудования, работающего на различных скоростях. Чем ближе точки, расположенные на двух графиках, тем больше подходит насос для его использования в системе отопления.

Как выбрать циркуляционный насос по полученным данным

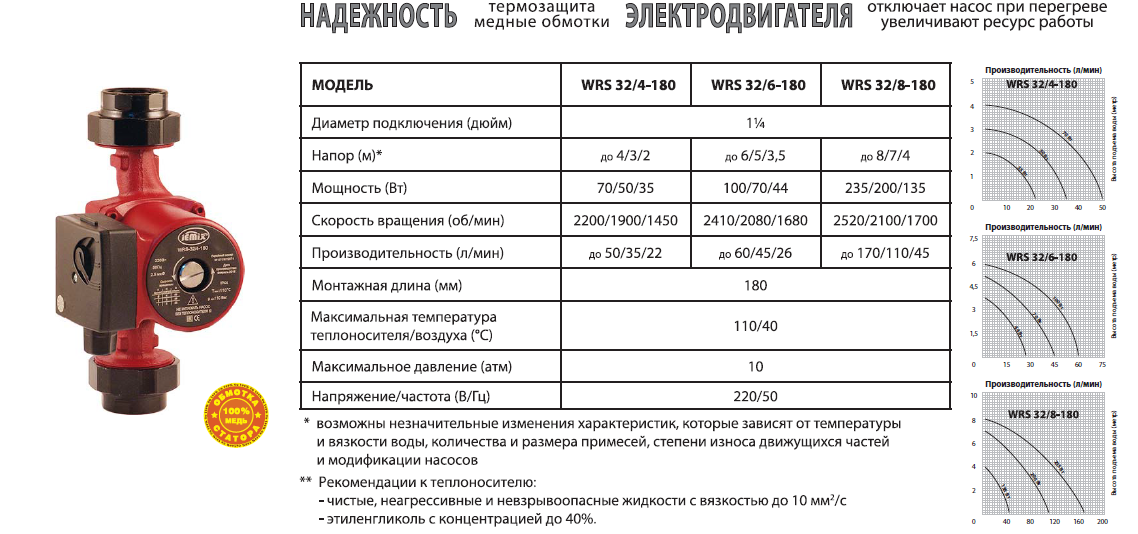

Выполнив расчеты и определив основные параметры (подачу и напор), приступим к подбору подходящего циркуляционного насоса. Для этого используем графики их технических характеристик (В), которые можно найти в паспорте или инструкции по эксплуатации. Такой график должен иметь две оси со значениями напора (обычно в м) и подачи (производительности) в м3/ч, л/ч или л/с. На этот график наносим полученные при расчете данные, в соответствующей размерности и на их пересечении находим точку (А). Если она находится выше графика характеристики насоса (А3), то эта модель нам не подходит. Если же точка попадет на график (А2) или будет ниже его (А1), то это подходящий вариант. Но необходимо учитывать, что если точка будет находиться значительно ниже графика (А1), то это значит что насос будет иметь излишний запас мощности, что тоже нецелесообразно, так как он будет потреблять больше электроэнергии и стоимость его будет также выше, чем модели, график характеристики которой, будет максимально близким к нашей точке.

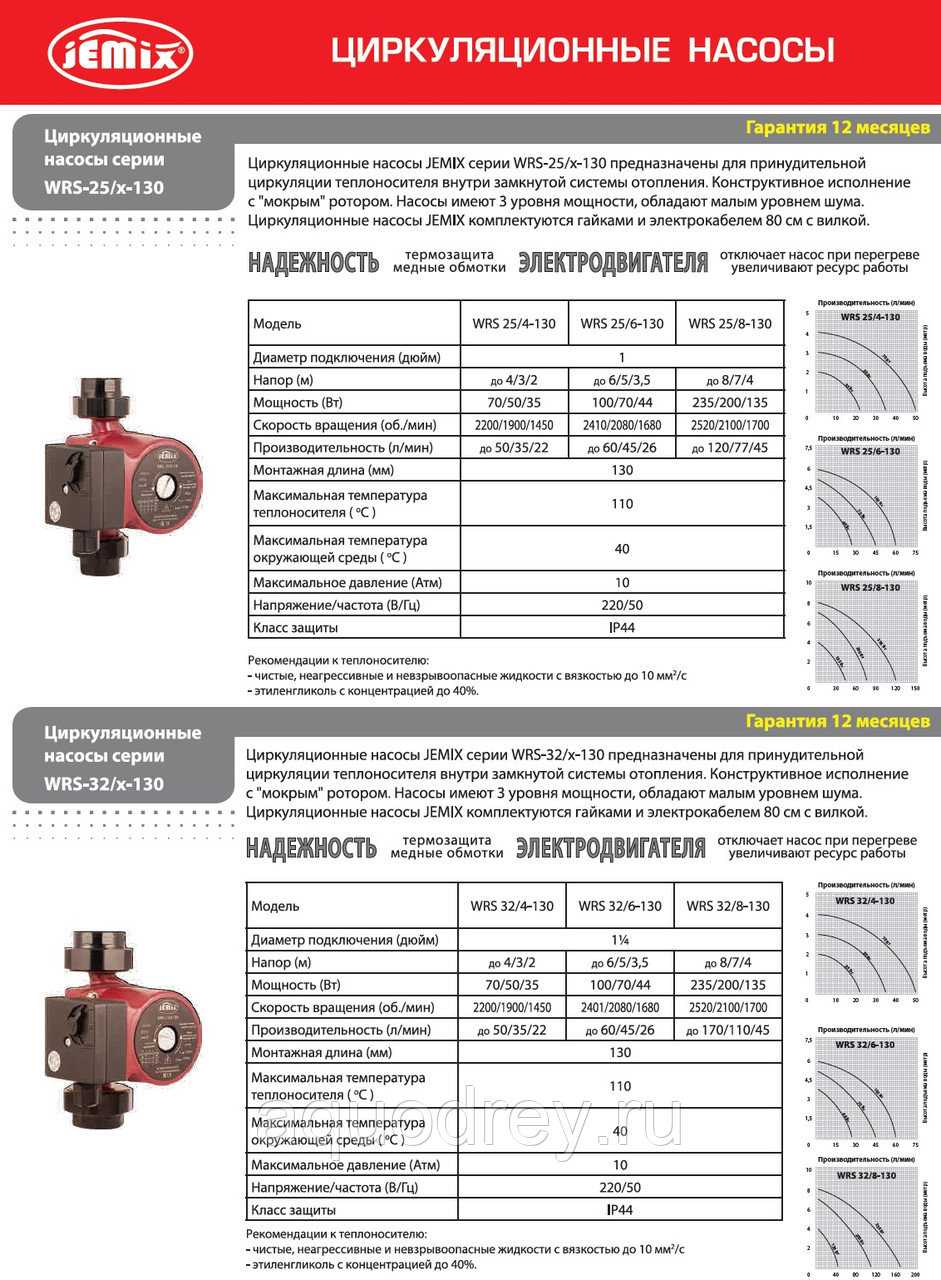

Есть модели насосов имеющие не одну, а 2-3 скорости. Графики их характеристик будут иметь не одну, а, соответственно, 2 или 3 линии. В этом случае подбор насоса необходимо делать по графику той скорости, которая будет использоваться или с учетом всех линий, если будут использоваться все скорости.

Несколько дополнительных советов

На долголетие во многом влияет то, из каких материалов сделаны основные детали Предпочтение стоит отдать помпам из нержавейки, бронзы и латуни

Обратите внимание, на какое давление в системе рассчитан прибор. Хотя, как правило, с этим не возникает трудностей (10 атм – хороший показатель). Устанавливать насос лучше там, где температура минимальная – перед входом в котёл

Устанавливать насос лучше там, где температура минимальная – перед входом в котёл

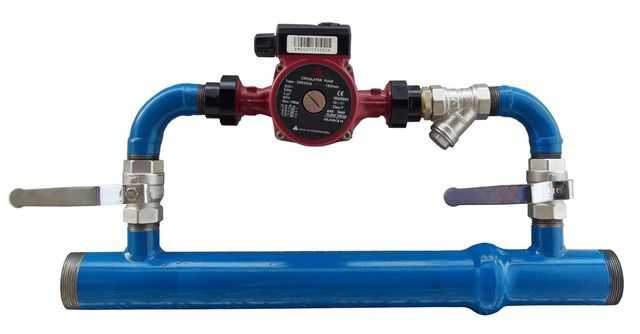

На входе важно установить фильтр. Помпу желательно располагать, чтобы она «высасывала» воду из расширителя. Значит, порядок по ходу движения воды будет таким: расширительный бак, насос, котёл

Значит, порядок по ходу движения воды будет таким: расширительный бак, насос, котёл

Хотя, как правило, с этим не возникает трудностей (10 атм – хороший показатель). Устанавливать насос лучше там, где температура минимальная – перед входом в котёл

На входе важно установить фильтр. Помпу желательно располагать, чтобы она «высасывала» воду из расширителя. Значит, порядок по ходу движения воды будет таким: расширительный бак, насос, котёл

Значит, порядок по ходу движения воды будет таким: расширительный бак, насос, котёл.

Заключение

Итак, для того, чтобы циркуляционный насос работал долго и добросовестно, нужно посчитать два основных его параметра (напор и производительность).

Не стоит стремиться постичь сложную инженерную математику.

В домашних условиях достаточно будет приблизительного расчёта. Все получившиеся дробные числа округляются в большую сторону.

Количество скоростей

Для управления (переключения скоростей) используется специальный рычаг на корпусе агрегата. Существуют модели, которые оснащаются датчиком температуры, что позволяет полностью автоматизировать процесс. Для этого не нужно вручную переключать скорости, насос это будет делать в зависимости от температуры в помещении.

Такая методика является одной из нескольких, которые возможно применять для расчёта мощности насоса для определённой системы отопления. Специалисты в этой области применяют и другие способы расчётов, которые позволяют подбирать оборудование по мощности и создаваемому давлению.

Многие хозяева частных домов могут не пытаться рассчитать мощность циркуляционного насоса для отопления, поскольку при покупке оборудования, как правило, предлагается помощь специалистов напрямую от компании-производителя или фирмы, заключившей договор с магазином.

При выборе насосного оборудования следует принять во внимание, что необходимые данные для проведения расчётов нужно брать максимальные, которые в принципе может испытывать система отопления. В реальности нагрузка на насос будет меньшей, поэтому оборудование никогда не будет испытывать перегрузок, что позволит ему работать долгое время

Но есть и минусы — более высокие счёта за электроэнергию

Но есть и минусы — более высокие счёта за электроэнергию.

Но с другой стороны, если выбрать насос с меньшей мощностью от требуемой, то на работу системы это никак не повлияет, то есть она будет работать в штатном режиме, но агрегат быстрее выйдет из строя. Хотя счёт за электричество также будет меньше.

Существует ещё один параметр, по которому стоит выбирать циркуляционные насосы. Можно заметить, что в ассортименте магазинов зачастую встречаются устройства с одинаковой мощностью, но с разными габаритами.

Рассчитать насос для отопления можно правильно, учитывая следующие факторы:

1. 1. Для установки оборудования на обычные трубопроводы, смесители и байпасы нужно выбирать агрегаты длиной 180 мм. Небольшие устройства длиной 130 мм устанавливают в труднодоступных местах или внутри теплогенераторов.
2. 2. Диаметр патрубков нагнетателя следует выбирать в зависимости от сечения труб основного контура. При этом увеличивать этот показатель можно, а уменьшать категорически запрещено. Поэтому если диаметр труб основного контура 22 мм, то и патрубки насоса должны быть от 22 мм и выше.
3. 3. Оборудование с диаметром патрубков 32 мм может быть использовано, к примеру, в системах отопления с естественной циркуляцией для её модернизации.

Как выбрать насос для теплого пола

Рекомендуется учесть несколько критериев:

1. Технические характеристики (необходимо сделать предварительные расчеты по описанным выше формулам и определить подходящую модель).
2. Материал корпуса насоса – лучше чугун, нержавеющая сталь или органические полимеры. Именно эти материалы служат дольше всего благодаря высоким антикоррозионным свойствам.
3. Наличие встроенного терморегулятора позволяет защитить крыльчатку от накипи и отложений, которые образуются из-за воздействия горячей воды.
4. Бренд – наибольшей надежностью отличается Германия (Wilo) и Дания (Grundofs). Бюджетные варианты с оптимальным соотношением цена/качество – Польша (DAB) и Китай (Sprut). Также популярностью пользуются итальянские производители (Lowara, Pedrollo) и японский бренд Ebara.
5. Скоростной режим насоса для пола – обычно модели работают на 3 скоростях, что особенно удобно для большой площади отопления, а также 2-3-этажных домов.

Калькулятор расчета производительности циркуляционного насоса и описание алгоритма

У отопительной системы с принудительной циркуляцией множество преимуществ по сравнению со схемой, когда теплоноситель перемещается естественным образом. Циркуляционный насос в подобной конструкции повышает эффективность ее работы, обеспечивает сокращение контуров материалов, а также значительно ускоряет запуск. В такой системе используются магистрали с меньшим сечением.

Высокоэффективная работа возможна, только если насосное оборудование грамотно просчитано и установлено, а его параметры соответствуют показателям отопительной системы. Одним из основополагающих значений принято считать производительность устройства, то есть способность передать какое-то количество жидкости в единицу времени. Представленный ниже калькулятор расчета производительности циркуляционного насоса поможет выполнить специальные вычисления.

Как выбрать и купить циркуляционный насос

Перед циркуляционными насосами задачи стоят несколько специфические, отличные от водяных, скважинных, дренажных и т. п. Если последние предназначены для перемещения жидкости с конкретной точкой излива, то циркуляционные и рециркуляционные просто «гоняют» жидкость по кругу.

К подбору хотелось бы подойти несколько нетривиально и предложить несколько вариантов. Так сказать, от простого к сложному — начать с рекомендаций производителей и последним описать как рассчитать циркуляционный насос для отопления по формулам.

Подобрать циркуляционный насос

Этот простой способ подобрать циркуляционный насос для отопления порекомендовал один из менеджеров по продаже насосов WILO.

Принимается, что теплопотери помещения на 1 м. кв. составят 100 Вт. Формула для расчета расхода:

Общие теплопотери дома (кВт) х 0,044 = расход циркуляционного насоса (м. куб./час.)

Например, если площадь частного дома составляет 800 м. кв. требуемый расход будет равен:

(800 х 100) / 1000 = 80 кВт — теплопотери дома

80 х 0,044 = 3,52 м. куб./час — требуемый расход циркуляционного насоса при температуре в помещении 20 град. С.

Из ассортимента WILO для таких требований подойдут насосы TOP-RL 25/7,5, STAR-RS 25/7, STAR-RS 25/8.

Касательно напора. Если система спроектирована в соответствии с современными требованиями (пластиковые трубы, закрытая система отопления) и нет никаких нестандартных решений, как-то высокая этажность или большая протяженность отопительных трубопроводов, то напора вышеуказанных насосов должно хватить «с головой».

Опять же, такой подбор циркуляционного насоса приблизительный, хотя в большинстве случаев он удовлетворит требуемым параметрам.

Подобрать циркуляционный насос по формулам.

Если есть желание перед тем как купить циркуляционный насос разобраться с требуемыми параметрами и подобрать его по формулам, то пригодится следующая информация.

определяем требуемый напор насоса

H=(R x L x k) / 100, где

H — требуемый напор насоса, м

L — длина трубопровода между наиболее удаленными точками «туда» и «назад». Другими словами это длина наибольшего «кольца» от циркуляционного насоса в системе отопления. (м)

Пример расчета циркуляционного насоса по формулам

Есть трехэтажный дом размерами 12м х 15м. Высота этажа 3 м. Дом отапливается радиаторами ( ∆ T=20°C) с терморегулирующими головками. Произведем расчет:

требуемая тепловая мощность

N (от. пл) = 0,1(кВт/м.кв.) х 12(м) х 15(м) х 3 этажа = 54 кВт

вычисляем расход циркуляционного насоса

Q = (0.86 х 54) / 20 = 2,33 м.куб/час

вычисляем напор насоса

Производитель пластиковых труб компания TECE рекомендует применять трубы с диаметром при котором скорость течения жидкости будет 0,55-0,75 м/с, удельное сопротивление стенки трубы — 100-250 Па/м. В нашем случае, для отопительной системы можно использовать трубу диаметром 40мм (11/4″). При расходе 2,319 м.куб/час скорость потока теплоносителя будет 0,75 м/с, удельное сопротивление одного метра стенки трубы 181 Па/м (0,02 м. вод.ст).

WILO YONOS PICO 25/1-8

GRUNDFOS UPS 25-70

Почти все производители, включая таких «грандов» как WILO и GRUNDFOS, размещают на своих сайтах специальные программы для подбора циркуляционного насоса. У вышеупомянутых компаний это WILO SELECT и GRUNDFOS WebCam.

Программы очень удобны, пользоваться ими достаточно просто

Особое внимание нужно уделить правильному вводу значений, что у неподготовленных пользователей часто вызывает затруднения

Купить циркуляционный насос

При покупке циркуляционного насоса особое внимание следует уделить фирме-продавцу. В настоящее время на рынке Украины «гуляет» очень много контрафактной продукции

Чем объяснить, что розничная цена циркуляционного насоса на рынке может быть в 3-4 раза меньше, чем у представителя компании производителя?

Чем объяснить, что розничная цена циркуляционного насоса на рынке может быть в 3-4 раза меньше, чем у представителя компании производителя?

По данным аналитиков, циркуляционный насос в бытовом секторе является лидером по энергопотреблению. В последние годы компании предлагают очень интересные новинки — энергосберегающие циркуляционные насосы с автоматической регулировкой мощности. Из бытовой серии у WILO это YONOS PICO, у GRUNDFOS — ALFA2. Такие насосы потребляют электроэнергии на несколько порядков меньше и существенно экономят денежные расходы владельцев.

Калькулятор расчета производительности циркуляционного насоса

Система отопления с принудительной циркуляцией по всем позициям превосходит схему с естественным перемещением теплоносителя. Установка циркуляционного насоса резко поднимет эффективность системы, делает возможными плавные и точные настройки, обеспечивает быстрый запуск, приводит к значительному сокращению материалоемкости контуров – можно использовать трубы значительно меньшего диаметра.

Но все это будет справедливым лишь в том случае, если насос подобран правильно, и его эксплуатационные характеристики соответствуют параметрам системы. Одним из определяющих критериев оценки является способность насоса перекачать определенный объем жидкости в единицу времени, то есть его производительность. Провести необходимые вычисления поможет наш калькулятор расчета производительности циркуляционного насоса.

Пояснения к расчету производительности

Особенностью подобного расчёта является то, что насос перекачивает не просто жидкость, а именно теплоноситель, то есть, по сути, должен обеспечивать «транспортировку» тепловой энергии, выработанной котлом отопления.

В основе вычислений лежит следующая зависимость:

G = W / (Δt × Kτ)

G — производительность, выраженная в килограммах в час.

W — расчетная мощность отопительного котла.

Δt — перепад температур в трубах подачи и обратки, то есть, по сути, то количество тепловой энергии, которое забирается приборами теплообмена (радиаторами, конвекторами и т.п.)

Kτ — коэффициент, учитывающий теплоемкость теплоносителя.

Мощность котла известна, а если система отопления планируется «с нуля», то необходимую мощность можно рассчитать по специальному алгоритму.

Цены на циркуляционный насос Valfex

Алгоритм подразумевает вычисление требуемой тепловой мощности для каждого из отапливаемых помещений с последующим суммированием. Поможет с этим специальный калькулятор расчета мощности котла .

→ 10 ºС – для контуров водяного теплого пола.

• Коэффициент Kτ можно взять для воды – он будет равен 1,16.
• Получающаяся единица измерения – не слишком удобна, поэтому калькулятор переведет ее в более понятную – кубометры в час.

После определения необходимой производительности можно переходить к расчету требуемого напора насоса .

Цены на циркуляционный насос ВИХРЬ

От этого небольшого прибора во многом зависит эффективность всей системы отопления. Подробнее о назначении, конструкции, выборе и правилах монтажа циркуляционных насосов для отопления – в специальной публикации нашего портала.

Источник статьи: http://stroyday.ru/kalkulyatory/sistemy-otopleniya/kalkulyator-rascheta-proizvoditelnosti-cirkulyacionnogo-nasosa.html

Несколько дополнительных советов

На долголетие во многом влияет то, из каких материалов сделаны основные детали Предпочтение стоит отдать помпам из нержавейки, бронзы и латуни

Обратите внимание, на какое давление в системе рассчитан прибор. Хотя, как правило, с этим не возникает трудностей (10 атм – хороший показатель)

Устанавливать насос лучше там, где температура минимальная – перед входом в котёл

На входе важно установить фильтр. Помпу желательно располагать, чтобы она «высасывала» воду из расширителя

Значит, порядок по ходу движения воды будет таким: расширительный бак, насос, котёл

Хотя, как правило, с этим не возникает трудностей (10 атм – хороший показатель). Устанавливать насос лучше там, где температура минимальная – перед входом в котёл

На входе важно установить фильтр. Помпу желательно располагать, чтобы она «высасывала» воду из расширителя

Значит, порядок по ходу движения воды будет таким: расширительный бак, насос, котёл.

Заключение

Итак, для того, чтобы циркуляционный насос работал долго и добросовестно, нужно посчитать два основных его параметра (напор и производительность).

Не стоит стремиться постичь сложную инженерную математику.

В домашних условиях достаточно будет приблизительного расчёта. Все получившиеся дробные числа округляются в большую сторону.

Количество скоростей

Как правило, самые новые модели насосного оборудования для систем отопления оснащаются возможностью регулировки их мощности. Имея такой вид агрегата, можно настраивать обычно в 3 режимах скорость и количество подаваемого теплоносителя. То есть при резком понижении температуры его можно включить на полную мощность, а при потеплении — на среднюю или минимальную.

Для управления (переключения скоростей) используется специальный рычаг на корпусе агрегата. Существуют модели, которые оснащаются датчиком температуры, что позволяет полностью автоматизировать процесс. Для этого не нужно вручную переключать скорости, насос это будет делать в зависимости от температуры в помещении.

Такая методика является одной из нескольких, которые возможно применять для расчёта мощности насоса для определённой системы отопления. Специалисты в этой области применяют и другие способы расчётов, которые позволяют подбирать оборудование по мощности и создаваемому давлению.

Многие хозяева частных домов могут не пытаться рассчитать мощность циркуляционного насоса для отопления, поскольку при покупке оборудования, как правило, предлагается помощь специалистов напрямую от компании-производителя или фирмы, заключившей договор с магазином.

При выборе насосного оборудования следует принять во внимание, что необходимые данные для проведения расчётов нужно брать максимальные, которые в принципе может испытывать система отопления. В реальности нагрузка на насос будет меньшей, поэтому оборудование никогда не будет испытывать перегрузок, что позволит ему работать долгое время. Но есть и минусы — более высокие счёта за электроэнергию

Но есть и минусы — более высокие счёта за электроэнергию.

Но с другой стороны, если выбрать насос с меньшей мощностью от требуемой, то на работу системы это никак не повлияет, то есть она будет работать в штатном режиме, но агрегат быстрее выйдет из строя. Хотя счёт за электричество также будет меньше.

Существует ещё один параметр, по которому стоит выбирать циркуляционные насосы. Можно заметить, что в ассортименте магазинов зачастую встречаются устройства с одинаковой мощностью, но с разными габаритами.

Рассчитать насос для отопления можно правильно, учитывая следующие факторы:

1. 1. Для установки оборудования на обычные трубопроводы, смесители и байпасы нужно выбирать агрегаты длиной 180 мм. Небольшие устройства длиной 130 мм устанавливают в труднодоступных местах или внутри теплогенераторов.
2. 2. Диаметр патрубков нагнетателя следует выбирать в зависимости от сечения труб основного контура. При этом увеличивать этот показатель можно, а уменьшать категорически запрещено. Поэтому если диаметр труб основного контура 22 мм, то и патрубки насоса должны быть от 22 мм и выше.
3. 3. Оборудование с диаметром патрубков 32 мм может быть использовано, к примеру, в системах отопления с естественной циркуляцией для её модернизации.

Кавитация в насосе

Кавитация в насосе возникает когда давление воды во всасывающем патрубке снижается до давления насыщения. По сути, кавитация – это резкое образование пузырьков пара и такое же резкое их схлопвывание, как следствие — резкие скачки давления на рабочем колесе насоса. Кавитация в насосе не только сопровождается повышенным шумом, но и ускоряет процесс его износа.

Исключить кавитацию в насосе можно обеспечив давление во всасывающем патрубке, выше давления насыщения воды. Следует учесть, что давление насыщения зависит от температуры воды, чем она ниже – тем ниже давление насыщения.

Некоторые производители указывают кавитационную характеристику насоса — NPHS – численно равную минимальному абсолютному давлению во всасывающем патрубке насоса, при котором гарантирована бескавитационная работа.

Пособие KSBРасчёт параметров центробежных насосов

Источник статьи: http://www.ktto.com.ua/calculation/nms

Какие бывают виды

Насос для отопления является в современных системах одним из решающих факторов, обеспечивающих равномерное перемещение теплоносителя и, следовательно, нагреваются все тепловыделяющие элементы одинаково .

РАСЧЁТ НАПОРА И ПРОИЗВОДИТЕЛЬНОСТИ ЦИРКУЛЯЦИОННОГО НАСОСА

Такие агрегаты наделены комплектом достоинств, определяемых как:

1. Способствуют сохранению постоянной температуры теплоносителя.
2. Невысокий уровень потребления электроэнергии.
3. Высокая надежность при работе.
4. Простота применения.

Их основной функциональной задачей – нивелирование сопротивления трубной разводки протоку греющего вещества.

Существуют два основных конструктивных исполнения циркулярных насосов:

• с сухим ротором;
• с мокрым ротором.

Рабочая камера устройства с сухим ротором отделена от электродвигателя герметичной перегородкой. Такие агрегаты обычно имеют более высокую мощность и производительность, но издают шум при работе, поэтому их применение огранивается установкой в изолированных помещениях или зданиях.

Насосы с мокрым ротором работают в среде теплоносителя, что увеличивает срок их службы. По этой же причине они являются малошумными, что позволяет их применение внутри обслуживаемых зданий.

Существенным недостатком таких агрегатов является их невысокий коэффициент полезного действия, что ограничивает их применение в больших отопительных системах, однако в небольших частных домах они применяются очень широко из-за упомянутой выше малошумности и долговечности.

Расчет напора циркуляционного насоса отопления

Напор — это высота, на которую циркуляционный насос теоретически сможет поднять жидкость (единица измерения метр водяного столба).

По сути, паспортное значение напора -это предел, при котором насос перестает обеспечивать движение теплоносителя (расход становится равным нулю).

Для упрощенного расчета необходимого напора циркуляционного насоса можно воспользоваться формулой:

Для точного расчета вам понадобится ознакомиться с методикой расчета гидравлических потерь.

Как следует из вышесказанного, рассчитанное значение напора не должно быть максимальным для вашего насоса.

Для пояснения посмотрите на следующий рисунок:

Определение рабочей точки насоса

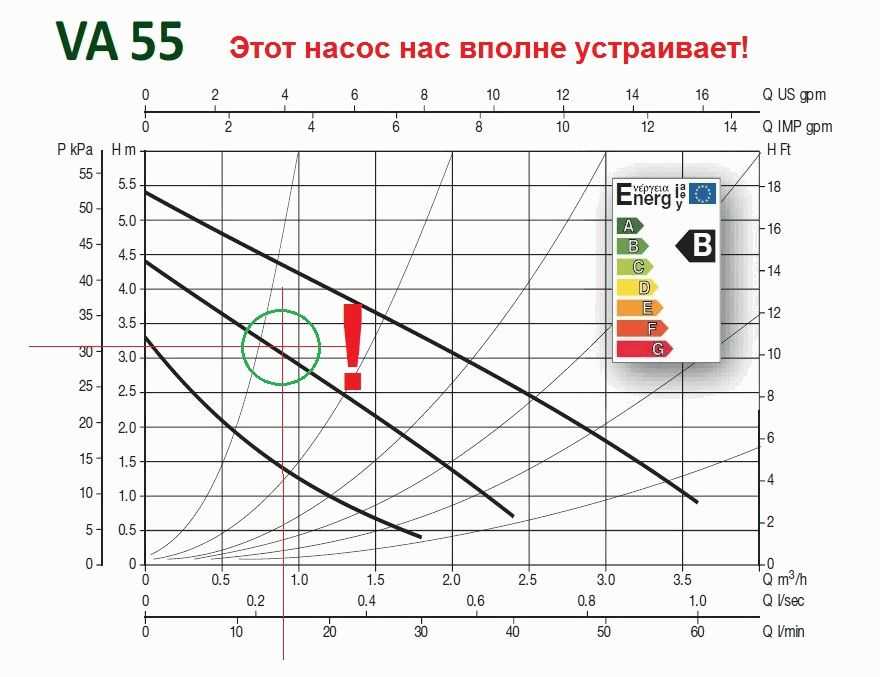

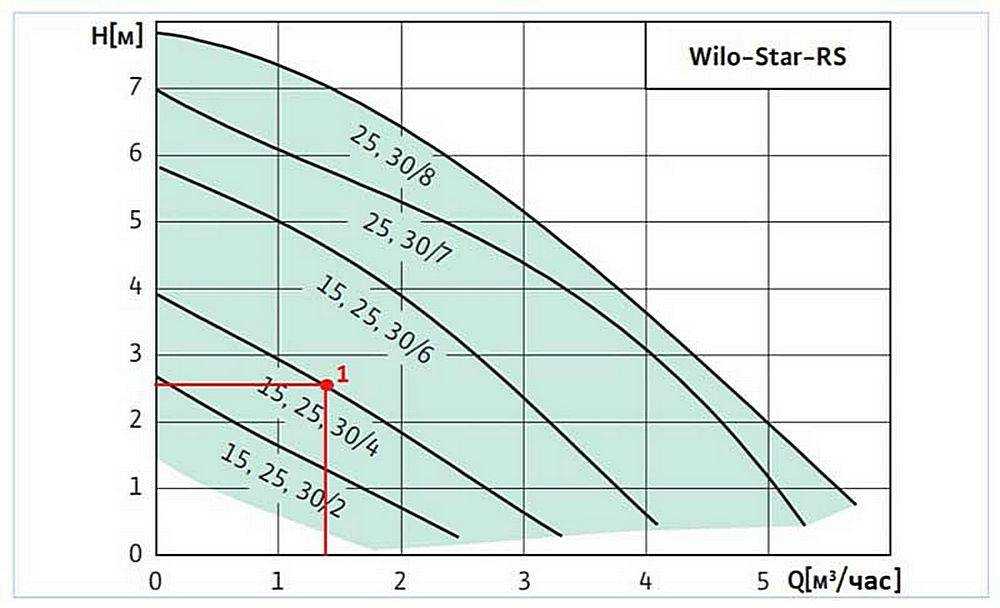

На рисунке изображены две пересекающиеся характеристики, одна из которых показывает изменение напора циркуляционного насоса от его расхода (красная), а вторая показывает насколько быстро растет гидравлическое сопротивление системы отопления при увеличении расхода жидкости через нее.
