Требования к помещению для установки покрасочной камеры

Требуемое оборудование

Для того чтобы процесс самостоятельной покраски практически не отличался от заводского, необходимо выбрать подходящее место, где будут проводиться работы.

Когда помещение найдено, нужно собрать и подготовить необходимое оборудование:

• печь для полимеризации (сушки);
• источник постоянного напряжения (около 25 кВ);
• распылитель порошковой краски (пистолет);
• ЛКМ.

В работе не помешает аккуратность и небольшой опыт. Но если его нет – не беда, действуя по инструкции, можно избежать большинства ошибок и получить вполне приличный результат.

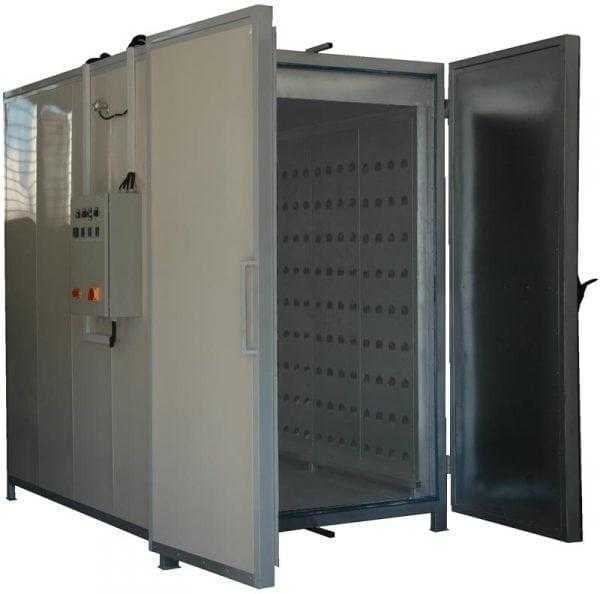

Изготовление печи

Полимеризация – важный этап в отвердении порошковой краски. Если этот пункт работ опустить, ЛКМ не будет держаться на металлических поверхностях. Поэтому такое оборудование, как печь – ее еще называют камерой полимеризации – необходимо в первую очередь. Вещь эта дорогостоящая, поэтому можно сделать ее своими руками, из подручных материалов. Нам понадобятся (камера полимеризации будет иметь размеры 2х1х1 м):

• профильная труба;
• негорючая теплоизоляция (плита базальтовая);
• листовой металл (можно заказать по размерам);
• тангенциальный вентилятор;
• ТЭНы.

Инструкция по сборке печи состоит из следующих шагов:

1. Сварите из профиля каркас.
2. Заложите в него утеплитель.
3. Листовым металлом зашейте стены. Снаружи отделайте все гипсоволокном.
4. Для конвекции в камере установите тангенциальный вентилятор, наварив ему узкий выход и широкий вход.
5. Вентилятор вставьте в камеру. Он будет забирать воздух вверху, прогонять его через ТЭНы, выгонять внизу, а затем распределять по всему объему камеры.
6. ТЭНы установите вдоль параллельных стенок и соедините по распределению на фазы.
7. ТЭНы закройте, оставляя открытым вентилятор, основная часть которого должна располагаться вне камеры (чтобы не оплавить обмотку).
8. Установите электрощит. Правда, эту работу лучше поручить специалисту.

Полученное оборудование – камера полимеризации – будет иметь мощность 12 кВт на разогреве и 6 кВт в работе.

Важно! Энергоносителем в таких печах просушки порошковой краски может быть не только электричество, но и природный газ, и дизельное топливо

Покрасочный инструмент – пистолет

Чтобы нанести порошковую краску на изделие, требуется специальное устройство. Это электростатический краскопульт или трибостатический порошковый распылитель. Но покупать дорогостоящее оборудование ради редкого использования не целесообразно. Так как в нашем случае все изготавливается своими руками в домашних условиях, такое устройство можно смастерить минут за 10. Такой пистолет прост в использовании, дешев и практичен. Переход с одной краски на другую занимает несколько секунд.

Конструкция и комплектация пистолета для порошковой покраски

Как сделать пистолет для порошковой краски:

1. Возьмите обычную пластиковую 1,5-литровую бутылку. Главное, чтобы она была сухая и чистая.
2. Заполните ее на 1/3 порошковой краской, закрутите металлической пробкой.
3. Проделайте в пробке маленькие отверстия. Чем больше отверстий, тем качественнее будет нанесение. Зачистите пробку снаружи от заусениц, оставшихся после прокалывания.
4. Подключите к пробке плюсовой провод от источника высоковольтного напряжения.

Для этой цели нужен преобразователь, который сможет выдать 25 000 вольт постоянного тока. Такие используются в электрошокерах, зажигалках для газовых плит, котлах и колонках. Они могут работать от батареек или аккумуляторов, преобразовывая 3-6 вольт в нужные 25 кВ.

Соблюдайте осторожность при работе с высоким напряжением. Лучше доверить сборку преобразователя квалифицированному электрику. После всех манипуляций получается вполне приличный пистолет

После всех манипуляций получается вполне приличный пистолет.

Мелочи, без которых не обойтись

Перед началом окраски нужно тщательно позаботиться о том, чтобы все операции проходили при идеальных условиях:

1. Необходимо отличное освещение. Используйте лампы дневного света. К обычной лампе порошковая краска отлично прилипает.
2. Нужна хорошая вентиляция с двумя моторами (на вход и выход). Дополнительно придется надеть марлевую повязку, а лучше профессиональный респиратор.
3. Придется изобрести способ сбора остатков порошковой краски. На начальных этапах используйте старый мощный пылесос.

Когда все тщательно подготовлено, можно приступать к покраске своими руками нужных деталей.

Требуемое оборудование

Для того чтобы процесс самостоятельной покраски практически не отличался от заводского, необходимо выбрать подходящее место, где будут проводиться работы.

Когда помещение найдено, нужно собрать и подготовить необходимое оборудование:

• печь для полимеризации (сушки);
• источник постоянного напряжения (около 25 кВ);
• распылитель порошковой краски (пистолет);
• ЛКМ.

В работе не помешает аккуратность и небольшой опыт. Но если его нет – не беда, действуя по инструкции, можно избежать большинства ошибок и получить вполне приличный результат.

Изготовление печи

Полимеризация – важный этап в отвердении порошковой краски. Если этот пункт работ опустить, ЛКМ не будет держаться на металлических поверхностях. Поэтому такое оборудование, как печь – ее еще называют камерой полимеризации – необходимо в первую очередь. Вещь эта дорогостоящая, поэтому можно сделать ее своими руками, из подручных материалов. Нам понадобятся (камера полимеризации будет иметь размеры 2х1х1 м):

• профильная труба;
• негорючая теплоизоляция (плита базальтовая);
• листовой металл (можно заказать по размерам);
• тангенциальный вентилятор;
• ТЭНы.

Инструкция по сборке печи состоит из следующих шагов:

1. Сварите из профиля каркас.
2. Заложите в него утеплитель.
3. Листовым металлом зашейте стены. Снаружи отделайте все гипсоволокном.
4. Для конвекции в камере установите тангенциальный вентилятор, наварив ему узкий выход и широкий вход.
5. Вентилятор вставьте в камеру. Он будет забирать воздух вверху, прогонять его через ТЭНы, выгонять внизу, а затем распределять по всему объему камеры.
6. ТЭНы установите вдоль параллельных стенок и соедините по распределению на фазы.
7. ТЭНы закройте, оставляя открытым вентилятор, основная часть которого должна располагаться вне камеры (чтобы не оплавить обмотку).
8. Установите электрощит. Правда, эту работу лучше поручить специалисту.

Полученное оборудование – камера полимеризации – будет иметь мощность 12 кВт на разогреве и 6 кВт в работе.

Покрасочный инструмент – пистолет

Чтобы нанести порошковую краску на изделие, требуется специальное устройство. Это электростатический краскопульт или трибостатический порошковый распылитель. Но покупать дорогостоящее оборудование ради редкого использования не целесообразно. Так как в нашем случае все изготавливается своими руками в домашних условиях, такое устройство можно смастерить минут за 10. Такой пистолет прост в использовании, дешев и практичен. Переход с одной краски на другую занимает несколько секунд.

Конструкция и комплектация пистолета для порошковой покраски

Как сделать пистолет для порошковой краски:

1. Возьмите обычную пластиковую 1,5-литровую бутылку. Главное, чтобы она была сухая и чистая.
2. Заполните ее на 1/3 порошковой краской, закрутите металлической пробкой.
3. Проделайте в пробке маленькие отверстия. Чем больше отверстий, тем качественнее будет нанесение. Зачистите пробку снаружи от заусениц, оставшихся после прокалывания.
4. Подключите к пробке плюсовой провод от источника высоковольтного напряжения.

Для этой цели нужен преобразователь, который сможет выдать 25 000 вольт постоянного тока. Такие используются в электрошокерах, зажигалках для газовых плит, котлах и колонках. Они могут работать от батареек или аккумуляторов, преобразовывая 3-6 вольт в нужные 25 кВ.

После всех манипуляций получается вполне приличный пистолет.

Мелочи, без которых не обойтись

Перед началом окраски нужно тщательно позаботиться о том, чтобы все операции проходили при идеальных условиях:

1. Необходимо отличное освещение. Используйте лампы дневного света. К обычной лампе порошковая краска отлично прилипает.
2. Нужна хорошая вентиляция с двумя моторами (на вход и выход). Дополнительно придется надеть марлевую повязку, а лучше профессиональный респиратор.
3. Придется изобрести способ сбора остатков порошковой краски. На начальных этапах используйте старый мощный пылесос.

Когда все тщательно подготовлено, можно приступать к покраске своими руками нужных деталей.

Формируем покрытие

После того как порошковая краска нанесена, изделие поддаётся следующему процессу – формированию покрытия. Заключается он в оправлении нанесённого состава. В результате чего на покрытии образовывается плёнка, происходит затвердевание и охлаждения нанесённого слоя.

Температура должна составлять около 2100С. По длительности данная процедура занимает одну четверть часа. Желательно соблюдать стабильность поддержания температурного режима в покрасочной, но особого запрета на открытие духового шкафа нет. По истечении необходимого времени, изделие извлекают из камеры и охлаждают естественным способом.

Следует помнить, что нагретый металл мягче, чем в обычном состоянии. Поэтому его следует разместить так, чтобы он случайно не подвергся механическим воздействиям и не деформировался.

Отметим, что покрытия, которые окрашены порошковой краской, отличаются высоким качеством и степенью устойчивости к механическому истиранию. Такое покрытие прослужит долгое время. К тому же, порошки, которые используются для нанесения на металл и другие поверхности, сами по себе обладают высококачественными свойствами.

Как видим, технология окрашивания своими руками совсем не сложная и сделать её вполне реально. Главное, во время работы придерживаться всех советов и не пропускать подготовительные этапы.

Цены на покраску металлоконструкций

Объем заказа	Стоимость порошковой покраски металла, в т.ч. НДС (20%), руб *
при окраске металла по шкале RAL	при окраске краской АНТИК
краской Исполнителя	краской Заказчика
14,5—100 м 2	255.00	217.00	288.00
101—500 м 2	243.00	208.00	275.00
501—1 000 м 2	232.00	197.00	262.00
1 001—5 000 м 2	221.00	187.00	249.00
5 001—10 000 м 2	211.00	179.00	238.00
более 10 000 м 2	201.00	171.00	227.00

1. Стоимость окраски сборного изделия или изделия сложной конфигурации расчитывается как сумма стоимости окраски составляющих его частей.
2. Максимальная длина профильных изделий, принимаемых на окраску 7000 мм
3. На покраску профиля с внешним периметром сечения менее 150 мм наценка 30%.
4. При выборе эксклюзивной краски (различную по блеску, структуре, металлическим эффектом), стоимость краски необходимо уточнить у Исполнителя. Эксклюзивной краской считается краска, закупочная цена которой превышает 600 руб. за кг.

Как проходит покраска металла порошковой краской

Металлические поверхности, в большинстве случаев, постоянно сталкиваются с воздействием окружающей среды и поэтому лакокрасочный состав очень быстро изнашивается. Порошковые краски отличное решение этой проблемы.

Стоят они относительно не дорого, поэтому стоимость здания из металлоконструкций особо не изменится, а множество положительных качеств данного материала надолго защитят поверхность постройки.

Единственный минус — технология нанесения порошковых красок, которая требует определенных познаний.

Как покрасить металл порошковой краской?

Как уже было сказано ранее, лучшая краска для металлического забора — это порошковая краска. Подготовка поверхности, которую требует технология порошковой покраски металла, практически не отличается от подготовки металла для других видов лакокрасочных изделий.

Чаще всего применяется обезжиривание, фосфатирование и травление поверхности металла.

Далее наступает этап непосредственной покраски металла порошковой краской. Если требуется окрасить большую однородную металлическую поверхность, то выгоднее использовать электростатическое нанесение.

Суть заключается в том, что с помощью специального прибора частицы краски наделяются электрическим зарядом и направляются на поверхность металла. Этот метод обеспечивает равномерное нанесение порошковой краски на металл.

Вторая технология нанесения порошковых красок заключается в нанесение лакокрасочного изделия на «кипящий слой».

Для этого изделие, которое необходимо окрасить, чаще всего это сета или металлическое изделие неправильной формы, нагревается до температуры в 55-60 градусов Цельсия, и на небольшое время опускается в специальную ёмкость с порошковой краской, оборудованную мембранами с нижней стороны, через которые поступает сжатый воздух, который доводит порошок до температуры кипения.

Растворяясь, частицы краски оседают на нагретой поверхности металла и формируют гладкий равномерный слой.

Цена оборудования для порошковой краски

В бытовых условиях, чаще всего, используются ручные электрические распылители, работающие от обычной розетки в 220 вольт.

Стоимость таких приспособлений варьируется от 1800 рублей до 12000 рублей и зависит, в основном, от именитости производителя.

Промышленное же оборудование для покраски металла порошковой краской очень разнообразно и может стоить от нескольких десятков тысяч рублей до нескольких миллионов рублей.

Как наносить порошковые краски на металлические поверхности?

К сожалению, в домашних условиях качественно нанести данный вид лакокрасочного покрытия на металлическую поверхность не получится. Для этого используются специальные покрасочные камеры.

Это связано, в первую очередь, с тем, что около 30% частиц порошковой краски по металлу не оседают с первого раза на поверхности и в случае открытого пространства осядут на всем, что окружает объект окрашивания. В покрасочной камере данные частицы улавливаются и снова направляются в работу.

Стоит отметить, что такое улавливание частиц порошковой краски по металлу не только оберегает окружающие предметы от порчи, но и снижает расход лакокрасочного материала.

Как говорилось ранее, после нанесения порошковой краски на металлическую поверхность, изделие отправляется в специальную полимеризационную камеру. На данном этапе нет никаких особенностей, необходимо просто следовать технологии.

Несколько слов о преимуществах порошковых красок по металлу

Данный вид лакокрасочных материалов имеет ряд преимуществ, которые выделяют его среди других возможных кандидатов на металлические поверхности:

• При помощи данного лакокрасочного материала достигаются уникальные физико-химические свойства;
• Покрытие из порошковых красок по металлу достаточно наносить всего в один слой, что существенно снижает расходы;
• Лакокрасочное покрытие из данного лакокрасочного материала обладает более высоким уровнем ударопрочных и антикоррозийных свойств, по сравнению с лакокрасочными материалами другого вида;
• Затвердевание покрытия происходит очень быстро — всего за 30 минут. Эта величина не достижима ни для одного другого вида лакокрасочного покрытия;
• Процесс окрашивания порошковыми красками по металлу является одним из самых экологически безопасных.

В чём суть порошкового окрашивания?

Порошковая краска обычно напыляется на чистую металлическую поверхность. От внешнего источника частицы материала получают дополнительный заряд либо электризация, в которой участвует распылитель порошковых красок, происходит во время трения.

Поле с использованием электростатических частиц способствует тому, что краситель сам соединяется с металлом, у которого заряд противоположный. Внутри окрасочной напылительной камеры и электростатического оборудования собираются частицы, которые не осели на поверхности. Их можно использовать для проведения повторных окрашиваний краскопультом.

Порошковые краски приводят к появлению монолитной структуры высокого качества, образуется поверхностный слой. Эта структура обеспечивает дополнительную защиту основному материалу. Покрытие формируется при использовании метода нагрева окрашенного слоя до тех пор, пока он не начинает плавиться. Дальнейшая доработка способствует отвердению. Для материалов с термической пластичностью на данном этапе, наоборот, осуществляют охлаждение.

Технология порошковой покраски

Ситуация выглядит более оптимистично при использовании технологии порошковой покраски, возникшей в прошлом веке. Этот способ обработки поверхности лишен обычных недостатков. В данном варианте, происходит надежная фиксация покрытия из порошка на поверхности металла, при повышенной температуре и под давлением.

Прежде всего, высоким качеством отличаются строительные конструкции с подобным покрытием, входные двери и, конечно автомобильные диски. Все они выполняются исключительно с применением современных порошковых технологий, что обеспечивает им превосходное качество и устойчивость к неблагоприятным факторам.

Применение порошковой покраски стало прорывом в технической мысли. Этот метод нанесения декоративных и защитных покрытий стали широко применять в медицине и изготовлении спортивных снарядов и инвентаря. В любом случае технологии такого ряда существенно улучшают потребительские характеристики продукции и оборудования.

Таблица. Характеристики и области применения различных видов покрытий.

Покрытие	Достоинства / Недостатки	Области применения / Окрашиваемые объекты
Эпоксидное покрытие	Достоинства Высокая реакционная способность, широкий интервал температур и относительно небольшое время отверждения, высокая прочность и эластичность покрытия, высокая стойкость к химикатам и растворителям, высокая коррозионная стойкость, хорошие электроизоляционные свойства Недостатки Низкая устойчивость к ультрафиолету, и, соответственно, слабая стойкость вне помещений, невысокая термостойкость, склонность к пожелтению при отверждении.	Применение Транспортное машиностроение, приборостроение, электротехника, радио- и электронная промышленность, бытовая техника и подземные сооружения. В частности Электробытовые приборы, швейные машины, металлическая мебель, станки и инструмент, автомодели, велосипеды, торговое оборудование, кондиционеры, радиаторы, трансформаторы
Эпокси-полиэфирное покрытие	Достоинства Хорошая растекаемость, стабильность цвета при формировании и эксплуатации, хорошие механические свойства по сравнению с эпоксидными покрытиями — повышенная атмосферостойкость Недостатки По сравнению с эпоксидным покрытием — пониженная стойкость к химреактивам, трудность получения матовых покрытий при низкотемпературном отверждении	Применение Транспортное сельсхозмашиностроение, бытовая техника, приборостроение, производство оборудования и инструмента В частности Велосипеды, мотоциклы, авто-, мотодетали, холодильники, пылесосы, кондиционеры, металлическая мебель, водонагреватели и отопительные радиаторы, огнетушители, инструменты, детали швейных машин, утюги
Полиэфирное покрытие	Достоинства Высокая устойчивость к ультрафиолету и, следовательно, атмосферостойкость, прозрачность непигментированных покрытий Недостатки Принято считать, что полиэфирные покрытия, содержащие триглицидилурат, токсичны, пониженная реакционная способность с отвердителем примидом. Механические свойства и адгезия несколько ниже чем у эпокси-полиэфирных покрытий	Применение Tранспортное, сельсхозмашиностроение, строительство, производство металлической мебели В частности Авто-, мотодетали, мотоциклы и мотороллеры, садовое и сельхоз оборудование, инвентарь, металлочерепица, рамы и облицовочные фасадные плиты и панели, садовая мебель, столбы, арматура и решетки для ограждений, трансформаторы и др.
Полиуретановое     покрытие	Достоинства Очень высокая растекаемость, стабильность цвета при перегреве и воздействии УФ-лучей, высокая адгезия к различным субстратам, хорошие механические свойства и атмосферостойкость Недостатки Повышенное газовыделение при отверждении	Применение Приборостроение, транспортное, сельскохозяйственное и химическое машиностроение, строительство В частности Детали автомобилей, вагонов, вертолетов, тракторов, металлическая мебель, панели зданий и сооружений, решетки для ограждений, кондиционеры
Полиакриловое покрытие	Достоинства Высокие декоративные свойства, хорошая атмосферостойкость, высокая химическая стойкость Недостатки Высокая цена, плохая сочетаемость с другими порошковыми композициями	Применение Автомобилестроение, бытовое и медицинское приборостроение В частности Салоны автомобилей, детали посудомоечных машин, светотехническое оборудование, элементы центрального отопления, медицинское оборудование и приборы, алюминиевые и стальные оконные рамы.

Виды порошковых красок

Все выпускаемые виды порошковых красок можно разделить на две большие классификации – термопластические и термореактивные. Все зависит от того, какие вещества, образующие пленку, используются в составе.

Термопластичные порошковые краски

Термопластические краски содержат в своем составе термопластичные образователи пленки. Данный вид красок образует покрытие, не создавая при этом химических реакций, частицы сплавляются и затем эти сплавы охлаждаются. Термопластические краски имеют в своей основе поливинилбутирал, полиамид, поливинилхлорид и полиэтилен.

Назначение поливинилбутираловых красок состоит в защитной, декоративной функциях, они бензостойки, электроизоляционны и амбразивостойки.

Поливинилхлоридные краски устойчивы к влияниям моющих веществ, им не страшны атмосферные явления. Такими красками окрашивают поверхности как внутри, так и снаружи помещения.

Самыми популярными и распространенными являются полиамидные краски. При нанесении на поверхность они смотрятся наиболее красиво и эстетично, они прочны и тверды, они не боятся находиться под влиянием растворяющих веществ и истираний. Их применяют на деталях внутри помещений и для наружных объектов.

Краски, основой которых является полиэтилен, как правило, используют с целью защитить поверхность от различных воздействий. Их физические и механические, антикоррозийные характеристики очень высоки. Они прекрасно изолируют от воздействий электрического напряжения. Но такой вид красок имеет два весомых недостатка – образуемые ими покрытия достаточно часто растрескиваются, а также такие краски недостаточно устойчивы к воздействия атмосферных явлений.

Термореактивные порошковые краски

Термореактивный образователь пленки является составляющим в термореактивных красках. Формирование таких поверхностей происходит путем плавления частиц между собой и последующих за этим химических процессов. Они не растворимы и не плавки. В состав термореактивных красок входят полиэфирная и эпоксидная смола, полиуретан, акрилаты. Чаще всего такие покрытия используют в машиностроительной отрасли.

Краски на основе эпоксида достаточно прочны, они не боятся воздействий растворителей, но если происходит их перенагревания, то они приобретают желтоватый оттенок. Если на такую поверхность воздействует ультрафиолет, то верхние слои покрытия подлежат разрушению, их консистенция становится подобной мелу.

Краска на основе полиэфира подлежит использованию для наружных работ. Верхний слой такой краски благодаря воздействию открытого, постоянно циркулирующего воздуха, не подлежит разрушению.

Краски, которые имеют в своем составе полиуретан, характеризуются устойчивым блеском. Такие краски обладают защитными свойствами, они абразивоустойчивы и оберегают поверхности от воздействия трения. Поверхности, покрытые полиуретановой краской, защищены также от воздействий атмосферного влияния, растворителей, жидкого топлива, воды и масел минералов. А также такие краски имеют безупречное декоративное нанесение, их покрытие схоже с видом жатого шелка.

Краска на основе акрилата также имеет защитные функции. Она защищает обрабатываемые ей объекты от различных воздействий, в том числе от щелочей и перепадов температур. В течение длительного времени поверхность с таким покрытием будет радовать вас своим внешним видом.

Основные этапы окрашивания

Опишем подробно технологию нанесения порошковой краски на металл:

1. Печь следует установить в помещении, имеющем принудительную вытяжку. Все работы проводятся в защитном костюме, марлевой повязке или респираторе и очках.
2. Для освещения понадобятся лампы дневного света. Использовать обычные лампочки не следует – мельчайшие частицы порошка будут к ним притягиваться.
3. Покрытые сухой краской изделия помещаются на полчаса в печь. Крепить их следует на раме, имеющей заземление.
4. Добиться равномерного прогрева разного вида деталей в домашних условиях непросто. Для получения монолитной и прочной полимерной пленки температуру каждый раз придется подбирать опытным путем.
5. Для каждого вида краски существуют особые рекомендации, описанные в инструкции производителя, в том числе и точное время полимеризации. Его следует неукоснительно соблюдать.
6. Основные сложности возникают при окрашивании деталей разных размеров. Для каждой из них может понадобиться отдельная печь.
7. Никакой дополнительной обработки не требуется. После остывания и отверждения в течение суток окраска считается оконченной. Сушка производится обычным способом на открытом воздухе.
8. Для окрашивания крупногабаритных изделий можно использовать пистолет с пропановой горелкой. Сухой порошок, проходя через нее, сразу же расплавляется и подается в полужидком состоянии. Сама окрашиваемая деталь при этом не нагревается.

Таким образом, нанесение порошковой краски на металл даже в домашних условиях вполне реально. Подобным методом можно обрабатывать не только железо, но и закаленное стекло, способное выдержать температуру 150-200°С.
