Как соединить две трубы одинакового диаметра: стыковка изделий

Особенности и характеристика

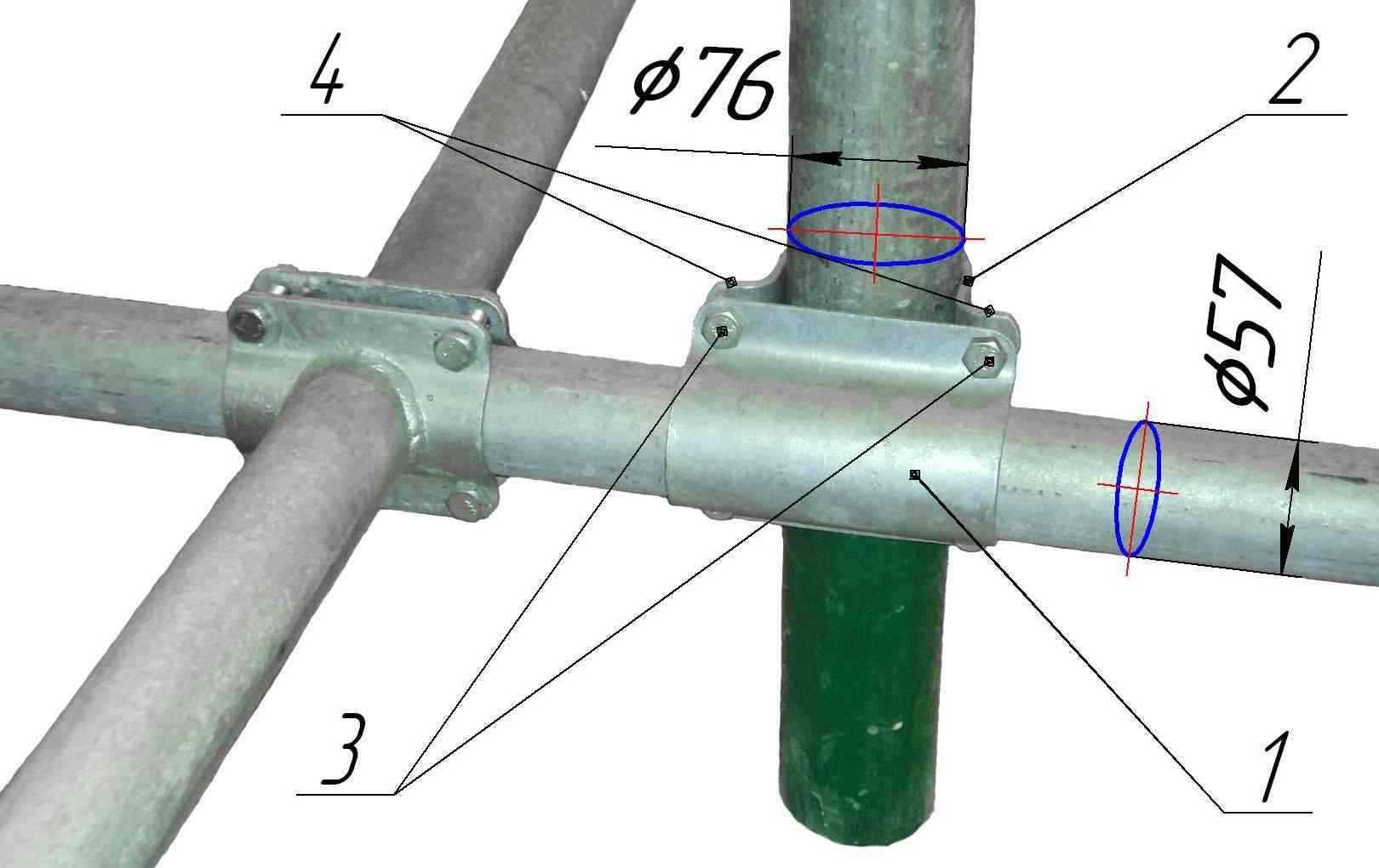

Крабы представляют собой скобы с крепежной системой. Изготавливаются из оцинкованного листового металла, толщина которого должна быть минимум 1,5 мм. В основном они нашли свое применение при монтаже трубопроката с сечением 20х20, 20х30, 40х40 и 20х40 мм. Крепление осуществляется посредством силой прижима. Болты затягиваются на самом крабе, а не на соединяемых трубах. Из-за этого у такой конструкции низкая прочность на разрыв, то есть закрепленную трубу, приложив усилия, можно извлечь из соединительного элемента.

Уличная металлоконструкция, сооруженная с применением крепежных крабов, непрерывно подвергается воздействию неблагоприятных условий (ветра, осадков, перепадов температур, морозов). Постепенно это будет приводить к расшатыванию и потере устойчивости конструкции. Поэтому крепеж нужно периодически проверять, подтягивать и при необходимости проводить ремонт.

Этот вид крепежа позволяет создать каркасную конструкцию, которую можно собирать и разбирать, когда это необходимо.

Из недостатков соединительных крабов можно отметить невозможность их применения в монтаже трубопроката с большим диаметром. Стыковка деталей может осуществляться только под углом 90°.

Сварные соединения

Сварка — очень популярный метод стыковки отдельных частей в трубопроводной конструкции. Особенно этот способ востребован при монтаже технических коммуникаций на производствах.

Для монтажа стальных трубопроводов чаще всего применяется метод горячей сварки

Стоит отметить, что посредством сварки могут соединяться не только отдельные детали в металлических конструкциях, но и пластмассовые изделия. В некоторых случаях сварку используют и для стыковки стеклянных деталей.

В зависимости от способа воздействия на материал, выделяют два основных способа такого соединения:

сварка с помощью плавления;
сварка давлением.

Сваривание плавлением имеет множество вариантов реализации:

электродуговая;
простая электрическая;
электролучевая;
лазерная;
сварка газом.

Самым востребованным, среди этих вариантов можно назвать первый. Использование электродуговой сварки подразумевает то, что источником нагрева является электрическая дуга. Данный тип работ может выполняться двумя способами:

с переменным током;
с постоянным током.

Сварка металла может производиться электрическим или газовым оборудованием

Такой вид монтажа может проводиться с использованием различного оборудования, поэтому можно выделить три типа сварки:

ручная;
полуавтоматическая;
автоматическая.

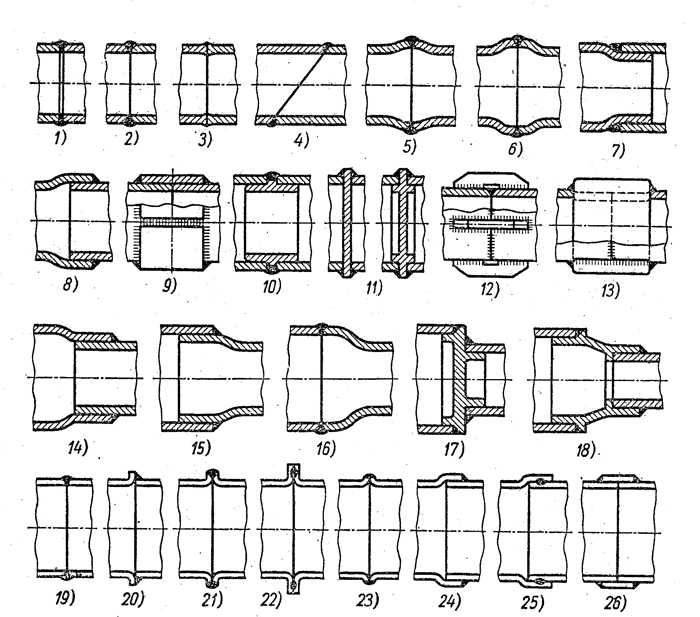

Виды сварных соединений

Существуют разные способы сварки отдельных деталей в трубопроводных коммуникациях. Рассмотрим их:

встык;
внахлёст;
угловое;
с привариванием различных элементов.

Наиболее востребованными и распространёнными являются следующие соединения с помощью сварки:

Стыковое (продольное и поперечное). При данном варианте сварки могут использоваться подкладные элементы — кольца. Шов в таких стыках может быть одно- и двусторонним. Последний применяется в тех случаях, когда деталь имеет большие показатели сечения — более 500 мм.
Угловое (одностороннее и двустороннее). Такой вариант можно выполнить по-разному. В некоторых случаях угловые сочленения сваривают со скосом кромки, а в некоторых — без него.
Раструбное сварное сцепление внахлёст. Раструбное соединение используется для того чтобы стыковать элементы трубопроводов, имеющих высокий коэффициент пластичности. К ним можно отнести детали из цветных металлов, а также пластиковые элементы.

Кроме этого, посредством сварки соединяют и квадратные трубы, которые используются в строительстве и производстве различной мебели. Для монтажа трубопроводов они не подходят. Это связано с формой их сечения — оно ухудшает пропускные характеристики, в то время как круглое является наилучшим вариантом для трубопроводных конструкций.

Сварка встык применяется для труб, диаметр которых превышает 50 мм

Разные диаметры – не проблема!

Что делать, если нужно соединить изделия с разными диаметрами? Работа производится по стандартной схеме, однако есть нюансы. В специализированном магазине необходимо приобрести фитинги для труб с разным диаметром. В продаже имеются тройники, крестовины, угольники (или уголки), переходники, муфты и иные фасонные детали, предназначенные специально для изделий с разным диаметром. Какие именно детали приобретать зависит от специфики предстоящей установки водопровода. Как очевидно, соединить своими руками можно и два изделия с разными диаметрами, и сразу несколько.

Водопроводные трубы состыкуются при помощи муфты, муфты и контргайки. Детали эти накручиваются на резьбу изделий. На конце одного из изделий нарезается резьба из семи витков. Работа производится посредством лерки, зафиксированной в леркодержателе, снабженном двумя ручками. Для удобства изделие зажимает в тисках или в специальном прижиме. Дальше можно действовать по двум возможным схемам.

Соединяем изделия своими руками посредством муфты

Способ подходит в случаях, когда одна из водопроводных труб прямая, не имеет углов или короткая. Для процедуры соединения изделий потребуется одна муфта. Обозначение резьбы ее должно соответствовать диаметру соединяемых изделий. Рассмотрим алгоритм действий:

На один из концов изделия с резьбой ровным слоем, по часовой стрелке относительно рабочего торца изделия, наматываются гряди пеньки в 5-6 оборотов. Пенька должна быть предварительно расправлена;
Изделие, концом с пенькой, погружается в тару с масляной краской. В красящий состав резьба должна погрузиться полностью. Краска и пенька нужна для улучшения герметизации, устранения зазоров. Затем достаем изделие, на рабочий конец трубным ключом накручиваем соединительную муфту, следуя направлению часовой стрелки. Крутим до тех пор, пока для продолжения работы не потребуется прилагать много усилий. Не переусердствуйте, иначе деталь может лопнуть.

Совет: Конец водопроводной трубы можно и не погружать в краску. Достаточно смазать его масляным красящим составом посредством обычной кисти.

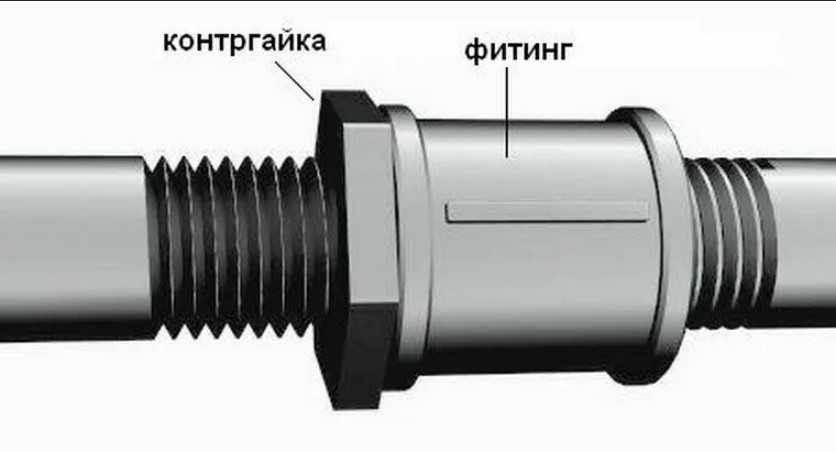

Соединяем изделия своими руками без сварки

Данный способ оптимален в тех случаях, если вторая водопроводная труба имеет достаточную длину, углы, неудобные для закручивания параметры. С одним из изделий повторяем алгоритм, описанный выше (пенька, масляная краска и так далее). Далее поступаем следующим образом:

На втором изделии, более длинном, выполняется протяженная резьба. Такая, чтобы муфта и гайка зашли на изделие полностью, и остался свободный край, составляющий 2-3 мм.
Торцы с резьбой у обоих изделий состыкуются, затем на водопроводную трубу с пенькой до упора скручивается первое изделие. Сначала накручивается контргайка, а потом муфта;
Пенька подматывается, на нее наносится красящий состав, и лишь затем накручивается контргайка до ее плотного сближения с муфтой. В качестве тонкой преграды между контргайкой и муфтой выступает пенька. Спрессованная пенька обеспечивает лучшую герметизацию водопроводной системы, предотвращает протекания воды во время эксплуатации.

Совет: Важно не переусердствовать при закручивании контргайки, если вы выбрали способ соединения изделий без сварки. В ином случае она лопнет в течение непродолжительного срока

Но и при ее недостаточном закручивании возможны проблемы. Если вы видите, что в промежутке между муфтой и контргайкой подтекает вода при пробном запуске, аккуратно затяните контргайку покрепче.

Заключение

Без сварки устанавливать рекомендуется только водопроводные трубы с малыми и средними диаметрами, используемые для организации водопровода для бытовых нужд. Если диаметр изделий большой, такой способ соединения не рационален, так как он достаточно дорогостоящ и менее надежен при высоких нагрузках. Однако если вы устанавливаете водопровод в квартире или частном доме, данные методы подойдут вам идеально.

Сегодня во время строительства трубопроводов используют разнообразные виды соединения труб. Достаточно часто для упрощения монтажа и повышения надежности места соединения некоторые изготовители выпускают раструбы, которые оборудованы неподвижными соединительными кольцами из резины. Давайте подробнее рассмотрим процесс монтажа труб и что для этого необходимо. Для расчета веса трубы, либо длины трубы вы можете воспользоваться трубным калькулятором

Водопровод из полиэтиленовых труб

Представляет собой полимеризованный при высоком давлении газ этилен. Процесс происходит в присутствии катализаторов. Примечательно, что зависимость механических свойств полиэтилена от давления в процессе производства обратная. Чем выше давление в емкости, тем ниже свойства конечного продукта. Пластиковые трубы из полиэтилена высокого давления не применяются для устройства магистральных трубопроводов. Их можно применять в напорных коммуникациях, увеличивая толщину стенки, что влечет за собой удорожание продукции. В свою очередь, трубы из ПНД успешно используются на магистральных трубопроводах не только жидкостей, но и газа.

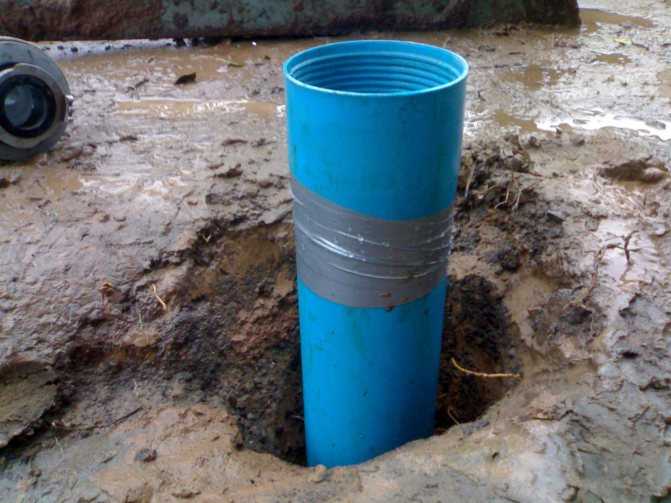

Соединение труб для скважины на воду

Еще одна особая категория стальных труб отличается специфическим назначением. Обсадные конструкции – трубопроводные системы, которые применяют для устройства скважинной выработки для водообеспечения частного дома или промышленного объекта.

Тип соединения трубопроводов скважин зависит от марки и типа применяемых стальных труб:

изделия диаметром до 5 см соединяют муфтами и фланцами;
обсадку с сечением 10 см и более рекомендуется сварить.

В каждом случае специалисты рекомендуют ответственно подойти к решению о выборе метода стыковки секций. Потому как от надежности участков присоединения будет зависеть и качество водоподготовки объекта, и долговечность эксплуатации всей системы.

Особенности соединения канализационных труб

При монтаже канализации часто требуется соединение чугунной трубы с пластиковой, которое конструктивно отличается от стыков стальных и пластиковых труб. Для подобных соединений требуются специальные комплектующие:

манжеты,
гофры,
уплотнители.

Переходная манжета чугун-пластик

В большинстве случаев подобрать и приобрести комплектующие не представляет сложности. В то же время и в тех редких случаях, когда не удается найти подходящий уплотнитель, решить проблему можно при помощи подручных материалов. Уплотнитель необходимого размера можно вырезать из микропористой резины, например, из старого автомобильного коврика. Длинная узкая лента помещается в зазор между соединяемыми элементами и уплотняется при помощи тупой широкой отвертки. Уплотнение производится без чрезмерных усилий, чтобы не повредить пластик. Если при пробном заполнении системы будет обнаружена протечка, можно произвести дополнительное уплотнение соединения.

Герметизация соединения при помощи чеканки или цементного раствора не приемлемы.

При выполнении чеканки пластичная пластиковая труба деформируется, стык не будет плотным, велика вероятность протечки.
Цементные раствор будет служить недолго. За счет большой разницы между коэффициентами температурного расширения материалов, шов при каждом сливе горячей воды будет расшатываться. В ближайшее время зацементированный стык пластикового и чугунного участков трубопровода получит трещины и перестанет быть герметичным.

Соединение пластиковых труб с медными встречается крайне редко, однако в продаже можно встретить и специальные фитинги для подобных соединений. Они имеют две гладкие муфты – одна для припаивания медного трубопровода, другая – для соединения с пластиковой трубой.

Преимущества обжимных фитингов

Выпускаемая современной промышленностью обжимная арматура для металлических труб бывает прессовой и оснащается одним либо двумя обжимными кольцами. Именно с их помощью соединительная деталь крепится к трубе. Кольца намертво прессуются, поэтому нередко при возникновении аварийной ситуации пресс-фитинги необходимо будет срезать и заменить на новые. Казалось бы, не лучшее техническое решение. Однако большинство профессионалов, знающих, как соединяются трубы без сварки и резьбы другими способами, отдают предпочтение именно пресс-фитингам. Объясняют они свой выбор, прежде всего, тем, что эти детали можно устанавливать в тех местах, где все другие типы фитингов монтироваться просто не могут.

Из преимуществ обжимной арматуры эксперты выделяют:

без сварки и прочих дополнительных работ достигается абсолютная герметизация рабочей среды;
соединение труб очень надёжное;
пресс-фитинги характеризуются высоким показателем вибрационной усталости.

Сегодня подобные детали широко применяются в метрологии, компрессорном и газотурбинном оборудовании, для обвязки устройств КИПиА, а также в системах с высоким уровнем рабочего давления.

Правила эксплуатации пластиковых конструкций

В зависимости от того как соединяются выбранные пластиковые трубы, возможно увеличение их сроков эксплуатации трубопроводов.

Соединение пластиковых труб для водопроводов рекомендуется делать с использованием сварочных агрегатов, так как этот способ соединения дает лучший результат целостности конструкции и не требует постоянного подтягивания фитингов.

Немаловажным будет правильно подобранное расположение, так как во многих случаях причиной нарушения правил эксплуатации служат физическое воздействие и невозможность контроля над состоянием соединений, если таковое требуется.
Также важным пунктом эксплуатации является использование конструкции в температурных условиях, которые соответствуют техническим характеристикам изделия. Если планируется построение конструкции в помещениях, где температура будет опускаться ниже нуля градусов, рекомендуется использование специальных изолирующих материалов, которые смогут позволить не замерзать пластиковым трубам при перепадах температур.

Правильная эксплуатация позволит на протяжении десятков лет не волноваться о целостности трубопровода.

ПНД, ПВХ, профильные, гофрированные, пропиленовые, видео-инструкция по монтажу своими руками, резьбовое соединение смесителя, фото и цена

В этой статье мы рассмотрим, какова инструкция соединения одноразмерных труб, изготовленных из различных материалов. Тема статьи интересна, так как на рынке представлен широкий ассортимент различных труб, которые отличаются друг от друга не только эксплуатационными и техническими характеристиками, но и разными методами соединения в единую систему.

Но, перед тем как рассматривать особенности проведения монтажных работ, рассмотрим то, какие разновидности водопроводных аксессуаров можно приобрести.

На рисунке резьбовое соединение труб отопления, выполненное посредством муфты

Классификация

Разборное соединение профильных труб болтами при строительстве теплицы

Все водопроводные трубы, в соответствии с производственными материалами, примененными при их изготовлении, подразделяются на следующие категории:

металлические модификации;
полимерные модификации;
изделия из металлопласта.

Важно: Каждая из этих модификаций представлена на рынке широким ассортиментом изделий, которым свойственен тот или иной способ соединения. Поэтому, планируя монтаж водопровода в своей квартире или загородном доме, нужно с максимальной ответственностью отнестись к выбору материалов и способов соединения, так как от этого во многом зависит цена, долговечность и внешний вид готовой системы

Итак, рассмотрим то, как самостоятельно выполняется соединение смесителя с трубой.

Стыковка металлических труб

Резьбовое соединение на стальном водопроводе

В процессе монтажа металлических (чугунных, стальных и медных) водопроводных и отопительных систем применяется резьбовая и сварная стыковка.

Правила выбора технологии

Определяя оптимальный вариант сборки, необходимо руководствоваться эксплуатационными характеристиками системы и материала.

Для монтажа магистрали водоснабжения из ПВХ-труб с диаметром, превышающим 6,3 см, принято использовать компрессионные муфты. При затруднениях с приобретением фитингов подходящих размеров специалисты рекомендуют задействовать стыковую сварку. Достоинством метода считается отсутствие необходимости покупки дополнительных деталей.

Для сборки безнапорных полиэтиленовых систем допускается применять склеивание. Механическая резьба для монтажа подобных изделий рекомендуется в особых ситуациях.

Как стыкуются металлопластиковые и полипропиленовые трубы

Существует только один способ монтажа труб, выполненных из разных материалов. Это резьбовой монтаж, поскольку пайку и склеивание изделий здесь невозможно использовать.

Это объясняется тем, что место стыковки должно обладать не только герметичностью, но и способностью испытывать высокие динамические нагрузки (разность предельных давлений).

Быстрый монтаж труб из различных материалов Источник glawtruba.ru

Перед тем, как соединить металлопластиковую трубу с полипропиленовой, необходимо подобрать нужные детали:

Металлопластиковые изделия оснащаются специальными наконечниками.
Полипропиленовые секции, в свою очередь, оборудуются муфтой, на которую нанесена резьба.

Как и чем герметизируют стыки труб

Виды уплотнителей, способы герметизации

Чтобы предотвратить утечку рабочей среды трубопровода необходимо качественно герметизировать трубные скручивания.

При резьбовом соединении стальных труб в качестве уплотнителей используют:

прокладку. Этот способ уплотнения резьбового соединения требует относительно толстых торцевых трубных срезов. Наличие ровных трубных торцов никогда не сможет обеспечить герметичность. При использовании резиновой или пластиковой прокладки эта проблема успешно решается. Данный вариант – идеальный в случае сочленения с помощью гайки накидного типа;
подмотку. Материалами могут служить льняные пряди, полимерные нити, ФУМ ленты в комплексе затвердевающими герметиками, красками, пастами.

При монтаже пластиковых стояков применяют способ герметизации, основанный на деформационных свойствах материала. Сущность этого метода состоит в том, что пластиковую трубу с наличием внешней резьбы вкручивают в стояк с внутренней резьбой. Пластик во время деформации способствует отличному заполнению промежуточного пространства, исключая появление зазоров.

Когда речь идет о трубопроводных конструкциях с высоким давлением, то цилиндрические резьбовые соединения труб здесь – не совсем уместны. В таких случаях используется соединение конического типа. Принцип присоединения заключается в том, что при вкручивании наблюдается плотное прижимание труб до такой меры, пока полностью не исчезнет зазор.

Материалы для уплотнения стыков

Чтобы стык был непроницаемым, в качестве уплотнителей используют:

лён (паклю);
асбест;
ФУМ ленту;
натуральную олифу;
белила;
сурик;
графитную смазку и др.

Надежным уплотнителем при скручивании стальных труб на резьбе является льняная прядь, пропитанная суриком или белилами. Такое соединение отличается простотой монтажа, надежностью в плане герметизации. Уплотнитель используется очень давно, не теряет своей популярности и сегодня, несмотря на появление искусственных аналогов.

Для тех, у кого небольшой опыт работ по монтажу фитингов и труб, подсказываем, что ни в коем случае не применяйте лён без краски.

На первых порах стык не будет пропускать влаги. Но пройдет несколько месяцев, льняные волокна намокнут, начнут разлагаться. Поэтому качество всех соединений ухудшится, а еще через месяц-другой – на стыке будет просачиваться вода.

Важно! Волокна необходимо тщательно пропитать суриком или белилами, чтобы не осталось ни одной сухой пряди. Важно! Нужно стык с прядями промазать сначала суриком, а после этого – белилами, а не наоборот. Важно! Нужно стык с прядями промазать сначала суриком, а после этого – белилами, а не наоборот

Важно! Наматывать пряди необходимо «за резьбой», после чего пропитать краской

Важно! Нужно стык с прядями промазать сначала суриком, а после этого – белилами, а не наоборот. Важно! Наматывать пряди необходимо «за резьбой», после чего пропитать краской. Если уложить паклю против хода нарезки, то при навинчивании муфты она вся вылезет на стороны и придется начинать все сначала

Важно! Во избежание засорения стояков, нужно следить за тем, чтобы пакля не свисала с торца или не попадала внутрь стояка

Если уложить паклю против хода нарезки, то при навинчивании муфты она вся вылезет на стороны и придется начинать все сначала

Важно! Во избежание засорения стояков, нужно следить за тем, чтобы пакля не свисала с торца или не попадала внутрь стояка. Важно! Наматывать пряди необходимо «за резьбой», после чего пропитать краской

Важно! Наматывать пряди необходимо «за резьбой», после чего пропитать краской. Если уложить паклю против хода нарезки, то при навинчивании муфты она вся вылезет на стороны и придется начинать все сначала. Важно! Во избежание засорения стояков, нужно следить за тем, чтобы пакля не свисала с торца или не попадала внутрь стояка

Важно! Во избежание засорения стояков, нужно следить за тем, чтобы пакля не свисала с торца или не попадала внутрь стояка. Многие пользуются ФУМ лентой которая ничем не уступает старым традиционным материалам – пакле с краской

Многие пользуются ФУМ лентой которая ничем не уступает старым традиционным материалам – пакле с краской.

Иногда в месте стыковки стояков отсутствует герметичность. Для устранения этого дефекта нужно заменить уплотняющий материал, а резьбовой участок очистить от грязи, остатков уплотнителя. После этого еще раз намотать льняную нить, ФУМ ленту или иной уплотнитель, собрать конструкцию.

В качестве дополнительных герметизаторов используют пасты, герметики химического происхождения, которые помогут усилить данный участок трубопровода.

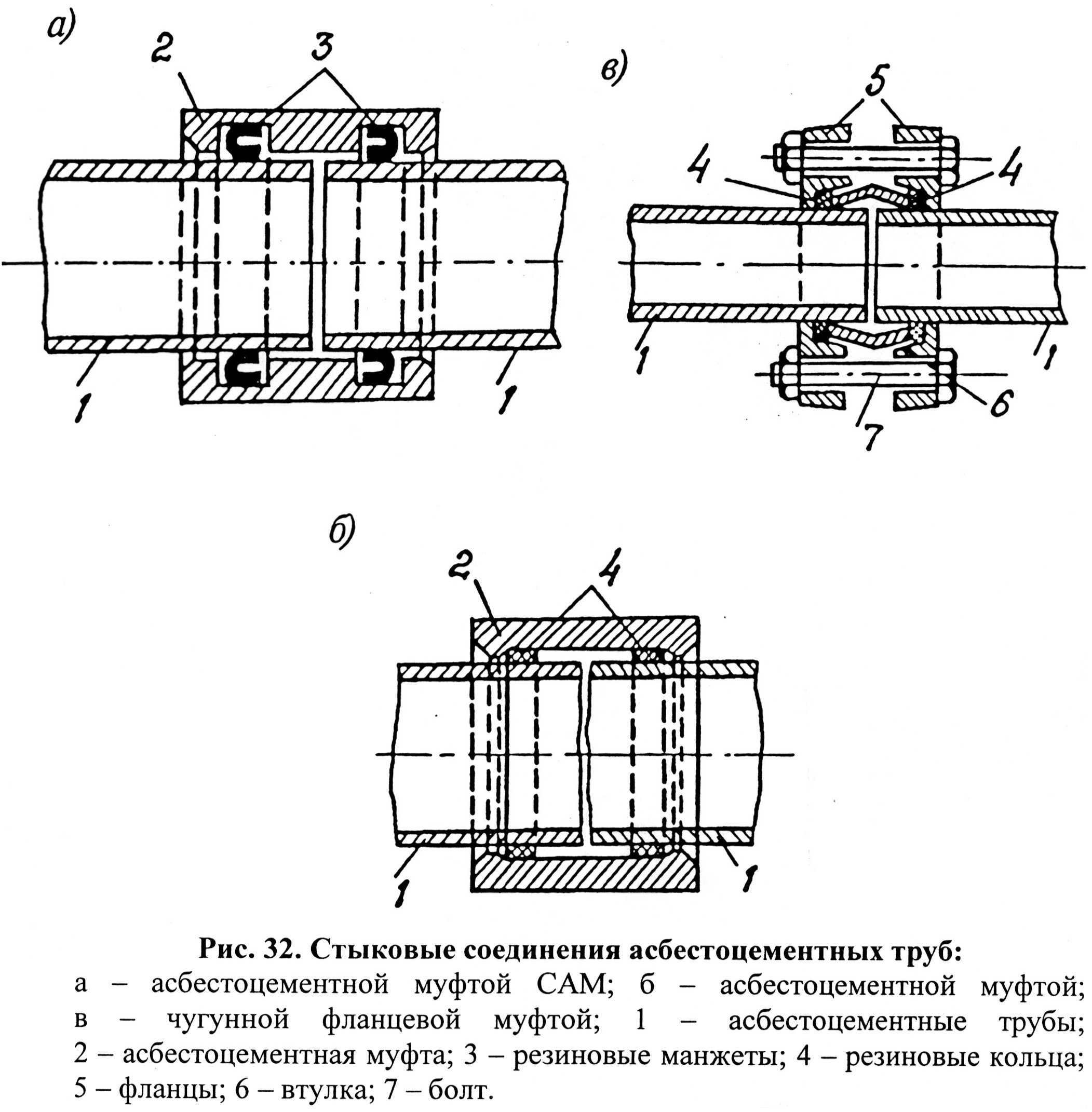

Механический метод стыковки без пайки: варианты соединений

Пайка как метод стыковки секций трубопроводов чаще используется при шефмонтаже на производстве. В быту наиболее популярны технологии экспресс монтажа без сварки.

Проверенная временем практика стыковки без использования специального инструмента обеспечивает высокое качество соединения пластиковых труб без пайки с помощью муфт.

В основе широко известного метода применение фасонных деталей. С их помощью можно не только обеспечивать продолжение контура водопровода, но и изменение его направления, распределения рабочей среды или перекрытие потока.

Преимущества технологии монтажа без разогрева:

Готовые изделия из полипропилена этим способом соединить дешевле, чем металлические за счет малой стоимости фитингов.

Соединения пластиковых труб без пайки с помощью муфт Источник stroy-podskazka.ru

Исполнение фитингов обеспечивает возможность ручной сборки полноценной инженерной системы дренажа, водопровода, канализации.

Размер и технические возможности деталей определяются их конфигурацией (формой, толщиной стенок, комбинированием).

Соединение при помощи обжимных фитингов

Выбирая, как соединить пластиковые трубы для водопровода без пайки, многие люди часто применяют способ обжимных фитингов. При таком способе соединения исключается процесс нагрева смежных деталей. Специальная муфта при механическом воздействии (обжиме) надёжно фиксирует внутри два конца трубок, оснащённых уплотнительными кольцами. После монтажа переходника места стыковки смазываются силиконовым герметиком.

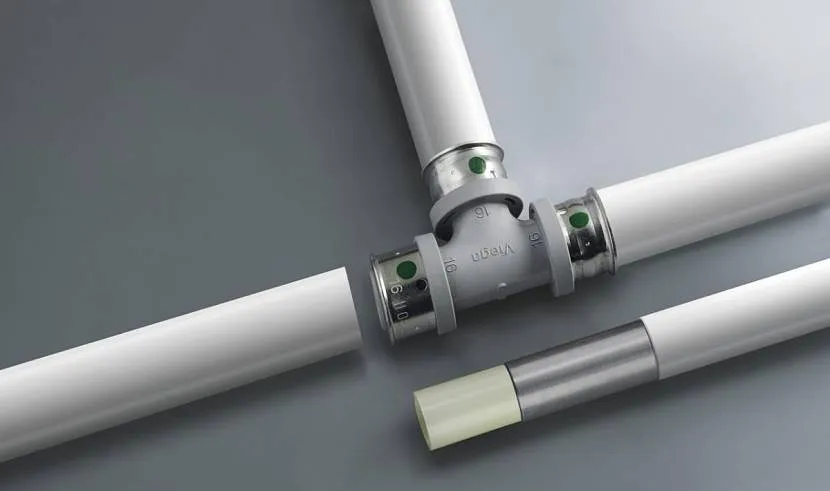

Переход с металлопластика на полипропилен при помощи фитингов — незаменимый способ стыковки труб из разных материалов.

Плюсы этого метода:

для монтажа используется минимальный набор инструментов;
соединение трубопровода можно доверить даже новичку;

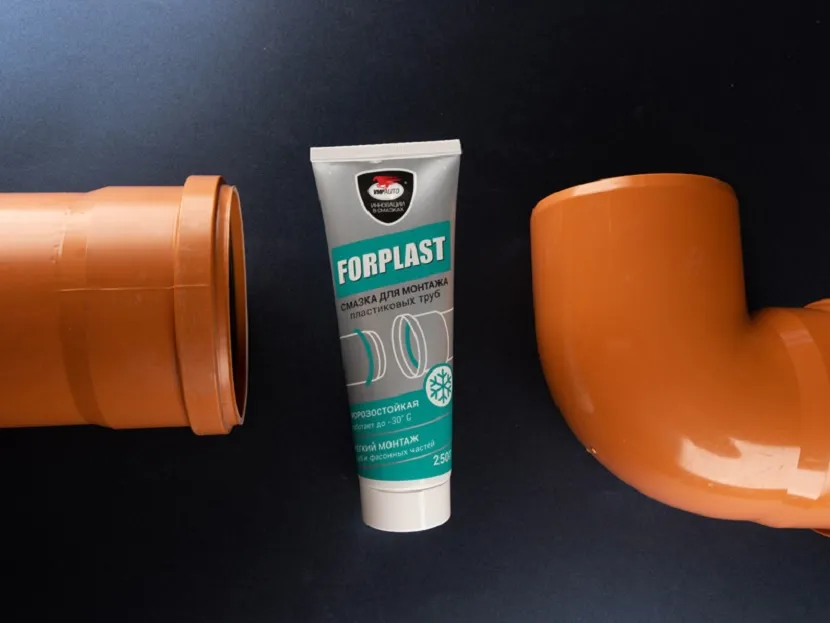

Пример смазки, применяемой при монтаже полипропиленовых труб Источник construct.smazka.ru

в месте установки обжимного фитинга создаётся надёжное соединение;

Такой метод, прежде всего, хорош тем, что может использоваться при обновлении чугунного водопровода полипропиленовыми аналогами. Также этот способ востребован при сборке отопительных систем, в том числе монтаже радиаторов.

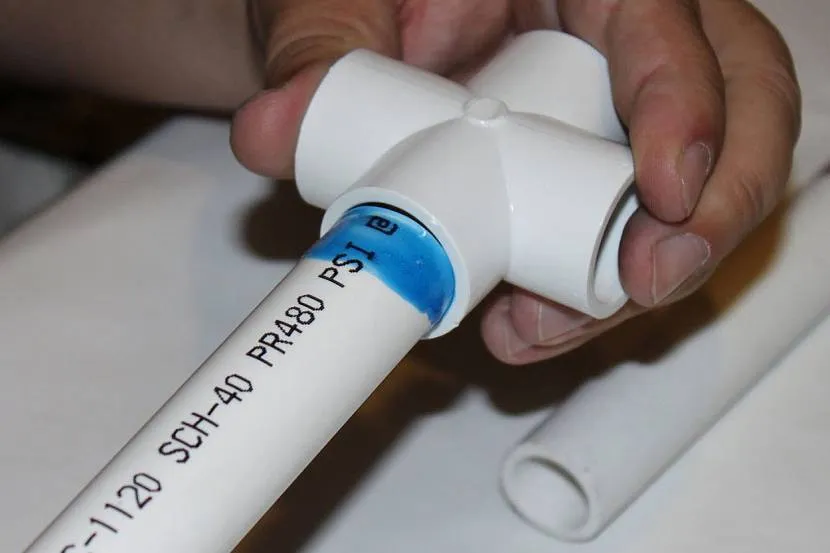

Соединение при помощи клеевых составов

В числе вариантов стыковки, позволяющих обойтись без специального оборудования – применение монтажных клеевых составов.

В составе клея базовым является поливинилхлорид, замешанный на растворителе. В него производители также добавляют различные присадки и пластификаторы для улучшения адгезии в местах стыковки.

Преимущества метода:

стыковка изделий при помощи клеящего средства обеспечивает собранной конструкции необходимые характеристики прочности и герметичности;
по окончании работ в месте монтажа образуется надёжное соединение, незаметное при визуальном осмотре;
для стыковки не требуется наличие специальных навыков.

Как осуществляется монтаж на клей

Перед тем как соединить полипропиленовые трубы, нужно подготовить необходимые детали, инструменты и обеспечить условия для монтажных работ.

Поверхности, на которые будет наноситься клеевой состав, следует обработать обезжиривателем. Для нанесения состава подойдёт кисточка с щетиной из натуральных материалов. Также рекомендуется обеспечить температуру в помещении в диапазоне от 5 до 35 градусов.

Учитывая то, что детали трубопровода будут состыковываться с минимальным зазором, достаточно будет тонкого слоя клея. Удержание труб до момента схватывания обычно не превышает 20-30 секунд. По завершении работ рекомендуется хорошо проветрить помещение, при этом следует избегать сквозняков.
