Как сделать короб из гипсокартона

Одним из отличительных качеств ГКЛ является возможность создания необходимой формы, что очень удобно для строения короба. Монтажные работы осуществимо проводить самостоятельно, и обладать специальными навыками не обязательно. Уместно применения изгибов, округлых линий и других вариантов исполнения, расширяя декоративные возможности.

Самой часто распространенной формой считается прямоугольная и гораздо легче собирается, рассмотрим более детально как сделать короб из гипсокартона для надежного укрытия труб, своими руками, выполняя пошаговые действия:

Начинаем с чертежей, на стене делаем отметки в местах наложения металлического профиля, так же снизу и по верху, используя уровень, особенно удобно работать с инструментом с лазерным лучом.
В стенах готовим отверстия для крепежных саморезов и дюбель гвоздей, с помощью перфоратора. Шаг между скрепляющими отверстиями варьируется от 30 до 60 см.
Работая с материалом профили нарезаются ножницами по металлу, а листы легко поддаются нарезке с помощью строительного ножа или циркулярной пилы, ни каких сложностей не возникает, главное следовать инструкциям по монтажу. Если используются деревянные рейки, то их подрезаем обычным напильником.

Скрываем стояк и водопровод в туалете.

Собирается каркас из профилей.

По стенам вертикально крепим профиль, по потолку и полу, из того же профиля устанавливается стойка, которую соединяем горизонтальными перемычками с настенными профилями, и закрепляем саморезами или пистолетом со скобами, создаем каркас. Рекомендованный шаг между горизонтальными перемычками составляет от 40 до 60, здесь нужно учитывать что бы края листов при их наложении, попадали на профиль

Важно каркас сконструировать так, что бы при сборе короба листы не соприкасались с трубами или стояком и имели достаточно свободного пространства для ревизионных проверок и замены изношенных элементов

Учитываются выходы для труб.

В нужных местах оставляем место для выхода труб, места для счетчиков, и усиливаем перемычками, места возможных окошек и дверей для проникновения в строение, так же создаем при помощи профилей. Ревизионные люки приобретаются отдельно, это готовая продукция с остовом и дверцей, которая монтируется на специально подготовленное место.
Где необходимо каркас усиливается, можно большим количеством перемычек между вертикальными профилями, и с помощью встроенных брусков в пустую полость профиля.

Крепление листов к каркасу.

На собранный скелет из профилей прокладываем полиуретановую ленту, на ту часть, куда ложится лист. Она послужит амортизирующей прослойкой для снижения вибраций и постройка будет лучше защищена от появления трещин в стыках.
Листы укладываются от угла и закрепляются саморезами с расстоянием 25 см. Саморезы слегка углубляются в лист, главное не разрушить край и вкручивать без сильного давления. Закрываем гипсокартоном всю поверхность.
Второй слой листов накладывается поверх первого слоя, и крепятся саморезами, листы при этом необходимо укладывать в шахматном порядке. Так мы получаем более крепкий короб и избегаем возможных трещин в местах соединений.
Лента из полиуретана гасит возможные вибрации, тем самым уберегая от появления трещин, это дополнительная мера повышающая прочность всего строения.
Отверстия для выхода труб и краников подготавливаются заранее, вырезая отверстия необходимым диаметром на листе, используя строительный нож.
Стыки между листами промазываем штукатурящей массой. Если кромка у ГКЛ утонченная, при шпаклевании потребуется использования армирующей ленты, она прокладывается по стыку листов и по верх нее шпаклюется, выравнивая поверхность. Если края обрезанные, их необходимо сточить по углом 45 градусов, и шпаклевать без ленты, так же не используют ленту когда кромка имеет закругленную форму. На фото показана утонченная кромка и способ шпаклевания с лентой, закругленная кромка, и на сколько глубоко закручивается саморез.
В углах используем специальный защитный гофрированный уголок, накладываем его на шпатлевку и по верху промазываем раствором, далее всю поверхность выравниваем финишной шпатлевкой.
После обработки соединений и угловых частей, для дальнейшего наложения финишного покрытия в виде краски, обоев или декоративной штукатурки, необходимо осуществить полное выравнивание основания шпатлевкой, в некоторых случаях с использованием армирующей сетки.
Если будут накладываться декоративные панели или плитка и подобные стройматериалы не требующих идеально ровной плоскости, достаточно обработать поверхность грунтом с антисептическим эффектом, особенно это касается комнат с повышенным влажным режимом.

Особенности гипсокартона

Он часто применяется для отделочных и декоративных работ. Благодаря доступности монтажа пользуется популярностью при самостоятельном ремонте. Экологичен и не представляет опасности для здоровья.

При создании гипсокартона в качестве базы используется гипс

Основные свойства:

Тепло и гидроизоляция. Структурные особенности гипса дают возможность контроля микроклимата в помещении. Проблем с чрезмерной влажностью или сухим воздухом не возникает.
Звукопоглотитель. Помогает в решении вопроса излишней слышимости. Лучший результат достигается в сочетании с минеральной ватой.
Огнестойкость. Не самый огнеупорный материал. Асбест, например, более прочный. Если гипсокартон используется на объектах повышенного риска возникновения пожара, берут его разновидность — ГКЛО.
Легкость. Это один из наиболее «воздушных» стройматериалов. Вес листа площадью 1м² и толщиной 6,5 мм составляет 5 кг. Этот показатель почти в 4 раза меньше массы аналогичных конструкций.

Работа с гипсокартоном не предполагает приобретение сложного инструментария. Гипсовая пена режется простым ножом.

ГКЛ — популярная среди строителей сэндвич-панель

Таблица 1. Виды гипсокартона.

Вид	Характеристики
С утеплителем	Покрытие пенополистиролом усиливает теплосберегающие свойства материала.
ГКЛО	Резистентная к воздействию огня разновидность.
ГВЛ	Отличается повышенной прочностью. Ввиду того, что не имеет покрытия из картона, устойчив к огню.
ГКЛ с виниловым покрытием	Используется преимущественно для декоративной отделки. Хорошо фиксируется и обладает длительным эксплуатационным сроком.
ГЛКВ	Благодаря наличию добавок характеризуется повышенной влагоустойчивостью. Лист отлично держит структуру и не расслаивается. Применяют для обустройства кухни или ванной комнаты. Идеальный материал для загородных домов, поскольку они отличаются повышенной влажностью. Устойчив к формированию плесени.

Физико-технические характеристики гипсокартонных листов

Шпатлевка, оклеивание потолка и короба из гипсокартона обоями

Зашивать небольшие короба гипсокартоном не составит труда, листы получатся нетяжелыми, работа идёт быстро. После чего необходимо зашпатлевать гипсокартон, все стыки, головки саморезов, углы. Для шпатлёвки стыков между листами рекомендуется использовать шпатлёвку – фугенфюллер. Перед началом шпатлёвки на все стыки необходимо поклеить серпянку, которая усилит место шпатлёвки. Для усиления углов и придания им правильной формы используют алюминиевые перфорированные углы (если углы будут окрашиваться – лучше использовать пластиковый уголок), которые клеятся при помощи шпатлёвки.

Шпатлёвка должна высохнуть, после чего нужно перетереть места работы специальной наждачной сеткой. В результате чего места, где нанесена шпатлёвка, будут ровные. Обои или краска, если решите красить потолок, лягут идеально. Осталось вскрыть потолок грунтовкой глубокого проникновения, дать высохнуть и можно приступать к поклейке обоев.

Потолок из гипсокартона и короб оклеенные обоями.

Материал и цвет обоев нужно выбирать на свой вкус. Для потолка подойдут обои полностью флизелиновые или на основе флизелина. Такие обои клеть легче, чем бумажные. Клей наносится только на потолок или стену, обои прикладываются сухими. После чего нужно выгнать воздух при помощи пластикового мастерка.

Монтаж перфорированного уголка

Внешний вид металлического перфорированного уголка

Перфорированный уголок выполняет две функции: 1 — придаёт ровность конструкции, 2 — защищает наиболее уязвимую часть конструкции от повреждения.

Конечно, в случае применения перфорированного уголка в потолочной конструкции, основной задачей будет придание ровности нашему коробу.

Монтаж уголка осуществляется с помощью шпаклёвки. Перфорированный уголок довольно лёгкий и шпаклёвка без проблем удерживает его.

Нам необходимо развести немного универсальной шпаклёвки, и нанести её на угол нашего короба, затем взять перфорированный уголок и плотно прижать его. Далее следует нанести немного шпаклёвки поверх самого уголка и для надёжности закрепить его на несколько саморезов.

Монтаж перфорированного уголка на шпаклёвку

После высыхания смеси, саморезы необходимо выкрутить, а излишки шпаклёвки удалить шпателем. Затем можно обработать поверхность угла наждачной бумагой и снова зашпаклевать, стремясь к ровности поверхности конструкции.

Монтаж

Пошаговое руководство по монтированию гипсокартонного короба своими руками на потолке поможет осуществить работу самостоятельно, не прибегая к помощи специалистов. Оно состоит из нескольких этапов.

Выполняем разметку

Наносим при помощи карандаша линии, контролируя их ровность посредством строительного уровня. Линии для фиксирования направляющих металлопрофилей чертят на стенах и потолке.

Подготавливаем трубы

Если на потолке располагаются трубы, перед упаковыванием их в гипсокартонную конструкцию необходимо осуществить работы по грунтовке и покраске.

Просверливаем отверстия

По контуру, где будет локализоваться направляющий профиль, сверлим отверстия для элементов крепежа на нужном расстоянии. Для этого потребуется перфоратор.

Закрепляем направляющие

Вначале необходимо зафиксировать посредством дюбелей к поверхности потолка те металлопрофили, которые формируют верхнюю часть будущего короба. Устанавливаем UD профили

По периметру необходимо привернуть направляющие профили: это будет основание конструкции, поэтому важно выдержать ровность горизонтального положения конструкции. Фиксацию этих элементов выполняют саморезами

Фиксируем подвесы

Их легко резать ножницами по металлу (по всей длине короба). К нижнему сегменту подвесов с помощью саморезов фиксируют несущий CD профиль. Основная доля нагрузки приходится именно на эти несущие профили, необходимо максимально внимательно следить за верностью проведения работ, нельзя допускать даже небольшого перекоса.

Подготавливаем проводку

Если в дальнейшем планируете устанавливать точечные светильники, необходимо заблаговременно проложить провода и зафиксировать их прямо к поверхности потолка.

Фиксируем поперечные детали

Крепят их перпендикулярно стене, шаг между ними не должен быть меньше 60 см. Работы по сооружению каркаса под короб из ГКЛ завешены, можно приступать к установке гипсокартонных листов.

Обшивка короба

До установки облицовки укладывают теплоизоляцию, если это запроектировано. Гипсокартонные листы режут по габаритам короба. Стыковое соединение двух сопредельных листов должно располагаться на одном ПП-профиле. Сначала зашивают нижний сегмент конструкции, а затем боковой. Материал крепят при помощи саморезов, головки которых необходимо утапливать на 1–2 мм, чтобы упростить шпаклевку.

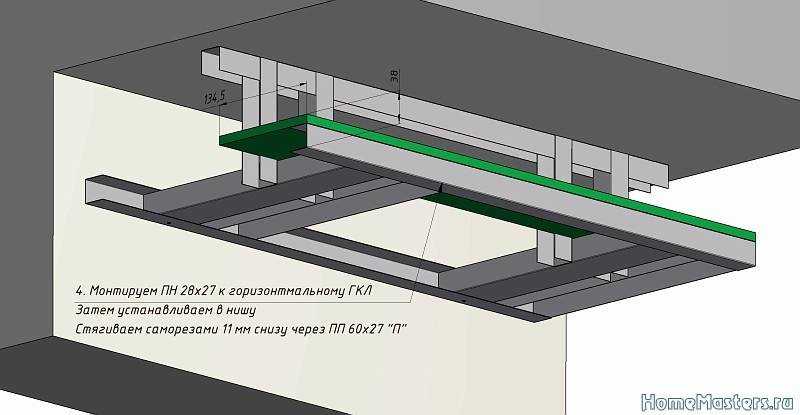

Устройство потолка из гипсокартона с нишей для карниза

Начинают с разметки. Сверяясь с чертежом, обозначают высоту всей подвесной конструкции и отступ от окна. Если расстояние между черновым перекрытием и чистовым потолком значительное (30 см и больше), дно ниши опускают и зашивают гипсокартоном. Иначе получится слишком глубокое пространство, в котором неудобно работать.

По этим линиям укладывают направляющие. Сразу же засверливают дно ниши. Затем собирают отделку методом шитого каркаса.

Для этого подвешивают полосы ГКЛ к бортику ниши. С внешней и внутренней стороны проводят линии, показывающие расположение направляющих. Верхние обозначают дно ниши, а нижние — места креплений уголков для потолка. Профиль приставляется с внешней стороны, а саморезы вкручиваются изнутри. Поэтому поверхность гипсокартона остаётся ровной.

Ставятся вертикальные перемычки. Снизу профили обрезают, делая стороны, примыкающие к ГКЛ, более длинными. По нижней линии прикручивают угловые направляющие. По верхней крепят профиль для дна ниши. Срезают лишний гипсокартон и заравнивают шероховатости.

Снизу ставятся перемычки с шагом около 30 сантиметров (а крайние в — 30 см от стен). К ним будет крепиться карниз для штор. Зашивают нишу.

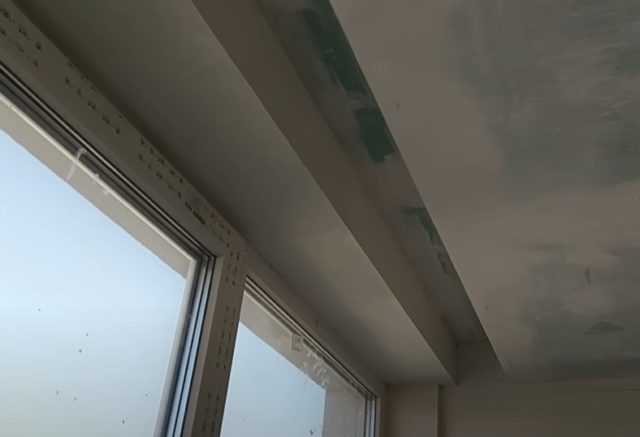

Выступ над окном не обшивают гипсокартоном, а штукатурят. Иначе рама упрётся в отделку и не будет открываться.

Затем ставят направляющие для основного потолка и обшивают каркас. Поверхность разравнивают и красят.

Как создать каркас без привлечения специалистов?

Если же было принято решение самостоятельно заниматься этим процессом, то следует действовать по определенной технологии.

В процессе создания каркаса вам потребуются:

перфоратор;
саморезы по металлу;
шуруповерт;
уровень;
отбивочный шнур (для разметки);
измерительное устройство (рулетка);
ножницы для резки металла.

Для создания короба из гипсокартона на потолке своими руками необходимо выполнить подготовительные мероприятия:

Основным подготовительным процессом является выравнивание поверхности при помощи нанесения штукатурки. Для того чтобы не допустить возникновение коррозии следует нанести слой краски и прогрунтовать. Такие действия направленные на увеличение срока эксплуатации конструкции. В тех случаях, когда в помещение присутствует повышенная влажность, рекомендуется использовать антисептик. Необходимо нанести небольшой слой на поверхность. Он послужит в качестве защиты от негативного влияния влаги. После проведения всех вышеперечисленных операций нужно ожидать до полного высыхания нанесенных веществ и только потом уже приступать к последующим действиям. Стартом для возведения конструкции является разметка. Она служит ориентиром для монтажа

Перед тем как ее совершать требуется взять во внимание размеры профиля и толщину листа гипсокартона. По завершению этого процесса следует установить ранее подготовленные профили в соответствии нанесенной разметке

Рекомендуется использовать стандартные варианты, размером 27х28 мм

По завершению этого процесса следует установить ранее подготовленные профили в соответствии нанесенной разметке. Рекомендуется использовать стандартные варианты, размером 27х28 мм

Для проделывания отверстия в стене понадобятся перфоратор с диаметром 6 мм. Потолочный короб из гипсокартона фиксируются при помощи обрезков металлического профиля. Их можно сделать самостоятельно. Для этого следует подготовить ножницы по металлу. Что же касается размеров, то они прямо пропорциональны размерам будущего короба.

После того, как все подвесы готовы, их нужно закрепить на направляющих. Для этого действия необходимо подготовить саморезы. Следующим действием является создание нижней части короба. Этот процесс проделывается при помощи зафиксированных подвесов, на которые монтируются направляющие профили. На этом этапе необходимо продемонстрировать особую внимательность, ведь от точности крепления направляющих зависит, насколько качественной будет контракция. Их расположение должно быть таким способом, чтобы они находились на одном расстоянии от потолка. Если вы хотите создать короб из гипсокартона с подсветкой со встроенными светильниками, то нужно сделать разметку под отверстия. Также необходимо внимательно создать электрическую цепь и закрепить провода на поверхности потолка для того, чтобы они не мешали в процессе монтирования гипсокартона. Перед зашиванием рекомендуется проверить рабочее состояние электрики.

После того, как каркас полностью готов, можно приступать к обшивке гипсокартоном.

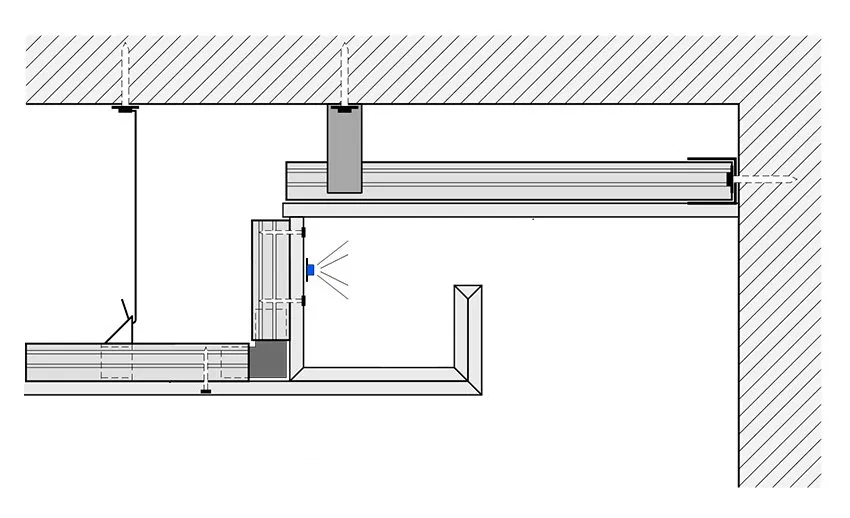

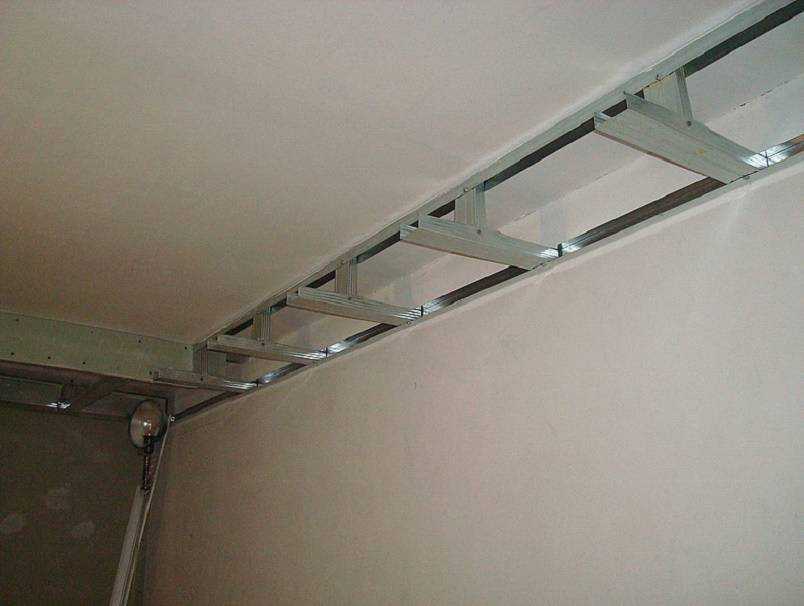

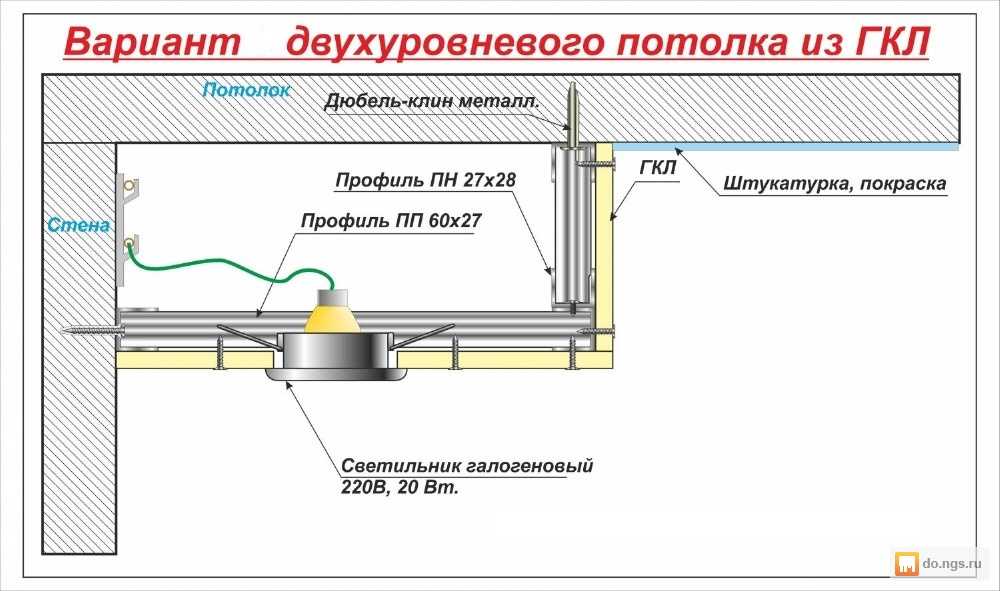

Монтаж короба с подсветкой

Сборка конструкции производится по известной технологии, но с учетом некоторых деталей:

Стойки подвесы из потолочного профиля выполняются путем нарезки планок, высотой равной высоте короба. С одной стороны такой плашки нужно сделать надрезы по сгибам высоты 40-50 мм и загнуть внутрь заднюю стенку. Количество заготовок равное числу шага крепления в 0,6 м. Устанавливать подвесы придется по всему периметру, потому нужно заранее рассчитать нужное число подвесов.
Стойка подвес крепится необрезанной стороной в направляющий профиль на потолке и закрепляется саморезами.
Заготовка из потолочного профиля выполняется так: нарезать плашки длиной равной нижней части короба – эта длина отличается размерами от верхней, чтобы получилась полка для монтажа подсветки. В итоге длина отрезка профиля получается на 5 см длиннее, чем размер длины нижней части короба. Такого расстояния хватит, чтобы закрепить светодиодный элемент. Один конец заготовки вставляется в направляющий профиль на стене полочкой вверх, после чего фиксируется на саморезы. Другой конец скрепляется с подвесом-стойкой под углом в 90 градусов.
В результате получается короб, у которого есть выступ профиля. Отрезки выступа нужно заглушить, для чего на них вставляются также куски профиля нужной длины. Такая основа хорошо выдержит отрез листа гипсокартона, а сверху можно делать световой элемент.

Теперь остается зашить короб, соорудить подсветку, для чего потребуется блок питания мощности 220 В (для светодиодной ленты на 12 В) и сама лента.

Выбор мощности ленты

Обустраивая короб на кухне из гипсокартона на потолке с подсветкой или же конструкцию в гостиной, важно выбрать элемент, который должен подсвечивать с расчетом уровня уже имеющегося освещения. Мощность светодиодной ленты определяется так: измеряется периметр ниши и полученный результат умножается на мощность погонного метра ленты

Что учесть:

Если подключать ленту к блоку питания последовательно, то все последующие отрезки будут светить слабее.
Если мощность блока увеличенная, устройство будет иметь большие размеры. Это нужно учитывать при формировании каркаса.

Можно приобрести блоки питания для каждого куска ленты, чтобы выровнять освещение. Это удобно, так как позволяет выбирать приборы малых габаритов, которые удобно спрячутся в коробе любого размера. Предварительно нужно монтировать ленту – ее приклеивают на полочку, а только потом подключать светодиод к блоку питания.

Размеры

Благодаря тому, что коробка из гипсокартона делается своими руками, разновидность размерных градаций, формы, места крепления может быть выбрана любая. Все зависит от того, что именно требуется скрыть: неровности на потолке, выступающие части коммуникаций, провода, канализационные трубы и прочее. Если устанавливается система подсветки, параметры глубины и ширины конструкции должны быть достаточными для монтажа блока питания, осветительных приборов, ленты.

Если короб смонтирован с учетом всех рекомендаций, то такая конструкция будет служить долго и безупречно. Отделка короба – дело хозяина, предварительно подготовленный (прошпаклеванный и грунтованный) лист ГКЛ подходит для облицовки любыми материалами.

Отличия в уходе и в эксплуатации

Имея у себя в доме красивые и оригинальные потолочные поверхности, в любом случае вам потребуется уход за поверхностями. Правильное обращение и соответствующие условия эксплуатации существенно увеличат срок службы верхней части помещения, независимо от того, стоит там гипсокартон или натяжные потолки.

Единственное условие и требование – это понимать изначально, с чем имеем дело и как нужно ухаживать. Для конструкций, сделанных из ГКЛ, необходимо соблюдать определенный климатический режим внутри помещения. Резкие смены уровня влажности и перепады температур могут негативно сказаться на качестве всей поверхности.

Влажная уборка требуется для таких подвесных конструкций регулярно. Использовать для этих целей лучше обычные моющие средства, не содержащие агрессивных химических компонентов. Как правило, грамотно установленный каркас и натянутая пленка могут спокойной простоять без видимых ухудшений до 10 лет. Единственно с чем вам придется столкнуться, у гипсокартонных поверхностей может начать растрескивание швов. Это часто возникает ввиду сухости воздуха внутри помещения.

Желательно регулярное, раз в 3-4 года обновление покрасочного покрытия для гипсокартона. Натяжные подвесные конструкции могут стоять значительно дольше, до 15 лет, если будут защищены от прямых солнечных лучей.

Гипсокартон таким качествами не обладает и может рухнуть на пол в подобных ситуациях.

Технология установки гипсокартонного короба

Все работы делятся на этапы – разметка потолка, формирование каркаса, обшивка, финишная заделка. Перед началом процесса базовая поверхность очищается, выравнивается штукатуркой. Если межплитные швы разошлись, их можно запенить, а после высыхания пены срезать излишки. Трещины армировать серпянкой и заделать штукатуркой. После заделки плоскость обеспылить, прогрунтовать в 2-3 слоя, давая просохнуть слою перед нанесением следующего.

Разметка на потолке

Чтобы разметить короб на потолке, выполняются следующие действия:

Определить самый низкий угол в помещении, по стене отложить уровень опускания потолка, сделать отметку. Перенести отметку на все углы, соединить точки линией – это граница монтажа металлического профиля.
Разметку сделать с учетом веса подвесной системы – это надо для определения шага крепежа. Стандартный шаг 0,4-0,6 м.
Все линии разметки выверять уровнем – горизонталь относительно плоскости должна быть идеальной. Для основного UD выравнивать по периметру стен, для CD, направляющих реек – по стенам и потолку.

Для удобства все металлические профили сначала выкладываются на полу, а потом разметка переносится на потолок – так начинающий мастер быстрее сообразит, где точки размещения реек. Для направляющих реек в верхней части короба тоже следует отметить точки на потолке.

Разметку нанести карандашом или маркером. Шаг выравнивать с точностью до сантиметра. После выполнения этапа начинается монтаж каркаса.

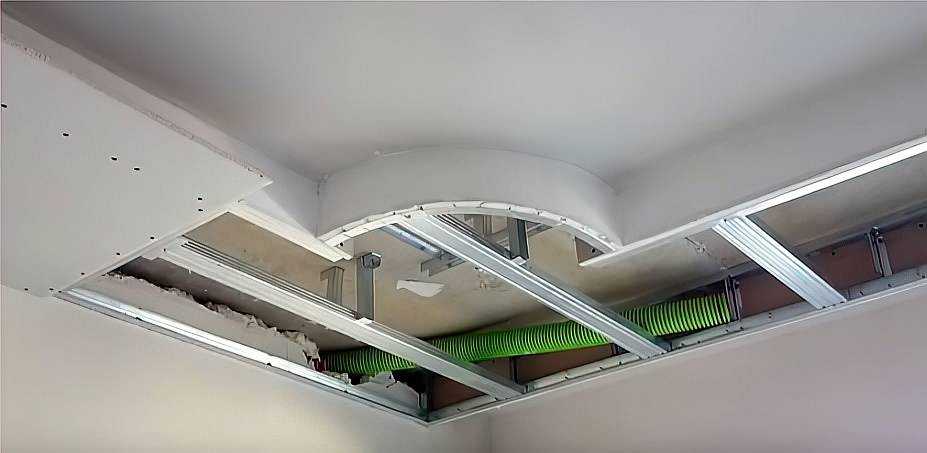

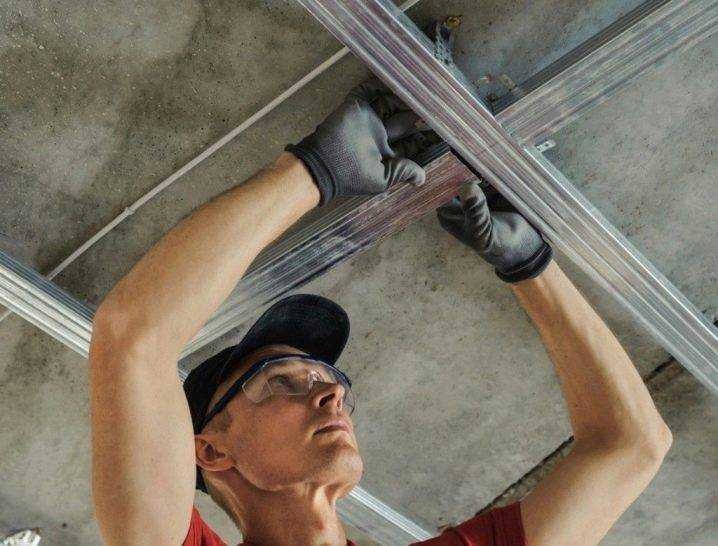

Установка металлических профилей для каркаса

Для крепления к стене сначала высверлить дырки, куда вставить дюбели – ими фиксировать профиль, затем так:

дополнительно закрепить профиль по стене на саморезы, шаг 0,3-0,6 м;
профиль UD укладывается по горизонтальной линии по периметру стен;
после направляющих реек фиксируются подвесы, нарезанные из основного профиля на куски заданной длины;
к нижней части подвесов прикрепить несущий CD профиль, на который ляжет основная нагрузка, поэтому фиксацию сделать максимально прочной.

После формирования каркаса проверить ровность по горизонтали – все элементы должны быть ровными, чтобы не перекосило гипсокартонный короб под натяжной потолок или под осветительные приборы.

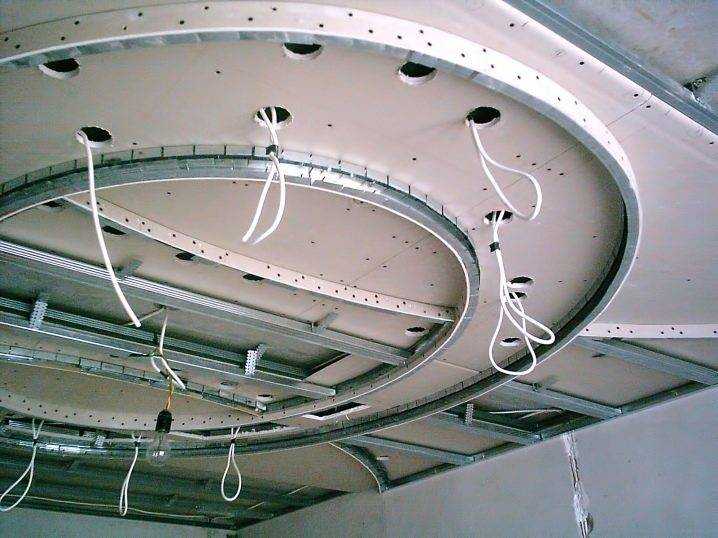

По каркасу укладывается проводка для светильников. Провода спрятать в гофрорукава, закрепить хомутами или зажимами. Последними фиксируются поперечные рейки профиля. Установка перпендикулярно относительно стены, шаг крепежа 0,6 м, фиксация на саморезы.

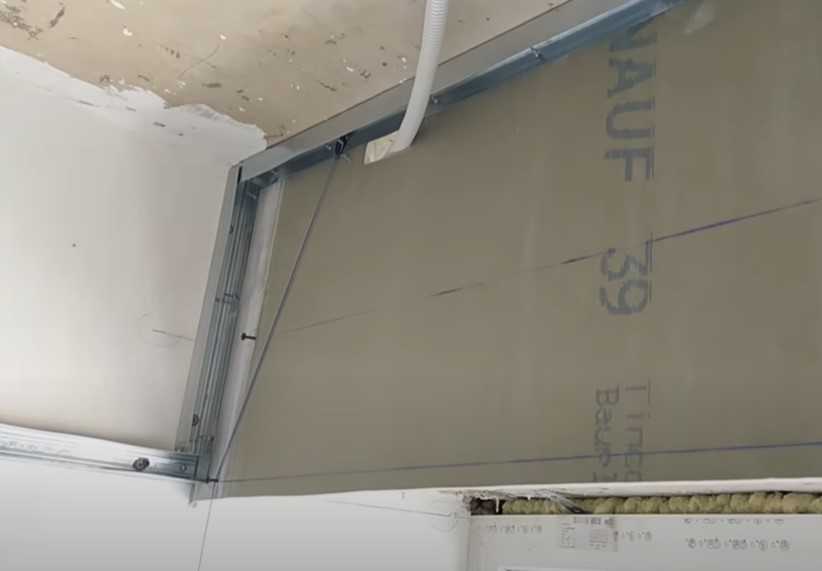

Обшивка гипсокартоном

Обшивание листами – этап, после которого доступ к основному потолку будет затруднен, поэтому при необходимости в пространство укладываются теплоизоляционные материалы, гидроизоляция, заделываются обнаруженные дефекты базового основания и прочие мелочи.

Монтаж короба из гипсокартона на потолке выполняется следующим образом:

Листы ГКЛ предварительно нарезать. Размеры элементов просчитаны заранее, резать острым строительным ножом.
Крепить так, чтобы смежные листы ложились на один CD профиль. Сначала обшивать горизонталь конструкции, затем вертикальные плоскости.
Фиксировать саморезы с шагом в 7-10 см. Шляпку вкручивать в тело листа на 1 мм, не повреждая верхний картонный слой, чтобы не разрушить гипсовый. Выступающие шляпки оставлять нельзя.
В зоне установки светильников прорезать отверстия. Удобнее резать листы дрелью с насадкой нужного диаметра.

Если обустраивается короб из гипсокартона под натяжной потолок, то предварительно оговариваются зоны расположения осветительных приборов. Мастеру требуется знать, как именно будет формироваться подсветка – поверх конструкции или скрытым образом. Если по верху, листы прорезать не придется.

Финишная заделка швов и стыков

Для работы пригодится серпянка, грунтовка, шпатели, шпаклевка, валики и кисти. Сначала поверхность конструкции обеспылить, затем заделать швы. Лента-серпянка с клеевым основанием выкладывается на шов, чтобы он проходил точно посередине ленты. Затем заделка шпаклевкой и выравнивание. Лента без клеевого слоя выкладывается на тонкий слой шпаклевки, немного вдавливается и сверху снова покрывается сырым составом – затем шпаклевку выровнять.

Шляпки метизов заделать смесью, выровнять. На зоны углов нанести шпаклевку, вдавить металлические уголки, снова зашпаклевать с последующим выравниванием. Многие мастера сначала занимаются именно углами, чтобы потом не переделывать стыки.

После просушки смеси поверхность прогрунтовать, высушить и зашкурить наждаком с мелким зерном. Сильно шлифовать не следует, надо только убрать неровности. Теперь можно декорировать короб, устанавливать светильники.
