Как выбрать и установить профиль для светодиодной ленты?

Схема подключения

Светодиодная лента представляет собой бухту, которую можно разрезать в определенных местах. Если следовать этому правилу, то самый короткий отрезок будет содержать несколько последовательно соединенных светодиодов и резистор.

Схема отрезка монохромного осветительного прибора.

Схема RGB(RGBW)-ленты несколько сложнее, но принцип тот же – при разрезании в установленных местах можно получить отрезок с последовательно соединенными элементами.

Схема RGB-осветителя.

Если резать не соседние терминалы, то можно получить несколько таких отрезков, соединенных между собой. Поэтому заготовленные куски ленты также подключаются параллельно друг другу, но соединять их надо последовательно. Так построена схема этого светильника.

Для сборки полной схемы потребуется источник питания на соответствующее напряжение и потребляемый ток, который равен току полной длины используемого полотна с запасом 20-30%. Светодиоды нетребовательны ко многим параметрам питающего напряжения, поэтому им не нужен блок питания с хорошим сглаживающим фильтром или даже со стабилизатором. Вполне подойдет легкий, компактный и недорогой импульсный источник напряжения.

Также нужен будет выключатель питания. В некоторых случаях потребуется автоматический выключатель защиты сети. В итоге общая схема подключения монохромной ленты будет выглядеть так:

Схема подключения коротких отрезков LED-полотна.

Минимальный ток автоматического выключателя выбирается с небольшим запасом из соотношения Iсраб>Iленты*(220/Uпитания), где Uпитания – напряжение питания ленты.

Схема подключения длинных отрезков LED-полотна.

По такой схеме можно подключать куски длиной до 5, максимум до 10 метров. Если общая длина отрезков больше, то по проводникам на полотне пойдет слишком большой ток, что приведет к перегреву или перегоранию. Поэтому полотна с большой общей длиной разбивают на группы 5-10 метров и запитывают их параллельно.

RGB-лента подключается подобным способом, но использовать ее в статическом режиме неинтересно, поэтому появляется еще один элемент – RGB-контроллер, управляющий цветами свечения в динамике.

Подключение RGB-освещения.

Если общая длина не позволяет запитать ленту в последовательном виде, поступают так же, как и в монохромном варианте, но добавляется еще одна проблема – нагрузочная способность контроллера. Чтобы не перегрузить его выходы, добавляют усилители сигнала – по одному на каждую группу отрезков.

Для соединения комплектующих между собой можно использовать специальные коннекторы. С их помощью подключаются отрезки полотна между собой под разными углами. Но, несмотря на заверения производителей, надежность этих приспособлений не сравнится с традиционной пайкой. Поэтому рекомендуется освоить этот процесс и монтировать ленту только с помощью паяльника.

С помощью коннектора подключить светодиодную ленту можно за минуту.

REHAU

Эта компания также основалась в Германии, считается лидером в производстве окон. Она начинала с изготовления окантовок и водных шлангов в 1948 году. Первый оконный профиль из пластмассы компания выпустила в 1958 году. Помимо профилей для окон из пластика, организация специализируется на выпуске комплектующих из композитных составов для машин и даже авиационных приборов.

В первый раз за пределы немецких городов компания решила шагнуть в 1962 году, открыв заводское предприятие в Канаде. Сейчас организация имеет свое производство в сорок одном государстве. В России проявила себя она в 2002 году в городе Гжель (Московская область), а в настоящее время филиал в РФ считается вторым по величине среди других предприятий данного бренда.

Какие есть виды

Встраиваемый (или врезной) профиль для светодиодной ленты

Эта разновидность является превосходным решением. С его помощью становится возможным объединение гипсокартона с ДСП. — Светодиодная лента — размещается как раз в области этого самого соединения. У конструкции есть край, который закрывает все неровности в местах пазов. Это и есть одно из главных отличий этого профиля от других. Благодаря ему лента никак не попадает в освещаемую зону пространства.

Накладной профиль для светодиодной ленты

Данный тип имеет наибольшее распространение и самую большую популярность прежде всего из-за простоты монтажа. Его принцип позволяет монтировать профиль на самые разные поверхности. Установить его можно с помощью саморезов или клея. Этот вид используется для декорации арок, полусферических элементов и круглых форм.

Угловой профиль для светодиодной ленты

Он нередко считается разновидностью накладного, однако области его применения – углы, пространство рядом с ними и места, где необходим определённо заданный градус освещения. С внешней стороны стенки конструкции размещены под углом 90 градусов относительно друг друга. На их краях специально сделаны пазы для размещения рассеивателя для светодиодной ленты. Под углом 45 градусов внутри рассеивателя имеется в наличии полочка для приклеивания LED-ленты.

• Детали из алюминия и пластмассы для угловых типов идут комплекте вместе со съёмными колпаками.
• Для того чтобы установить такие профили, помимо создания пазов также нужно сделать нужные проёмы, подходящие под размер устройства.
• Нередко мягкость данных видов профилей высокая, однако её иногда может не хватать. Средние размеры короба в ширину составляют от 10 до 100 мм, глубина от 5 до 50 мм.
• Для этого рекомендуется выбрать довольно гибкий короб для светодиодной ленты. Он даёт возможность создавать разные формы для освещения (круглые, в форме шара).

Существует последовательность установки сверхъярких диодов в короб:

1. Монтаж основания самого короба
2. Установка в него LED-ленты.
3. Короб надо закрыть стеклом или крышкой.

Монтировку короба следует совершать с помощью саморезов или клея

Накладной короб из алюминия лучше монтировать на саморезы

Широкий короб для светодиодной ленты клеить можно в несколько рядов, следовательно при подборе важно учитывать, что мощность на метр должна быть выше чем у светодиодов. Альтернативой устройству из пластмассы может стать кабельный канал из поликарбонатов

Его используют для прокладки проводов. Кабель-канал для светодиодной ленты аналогичным образом плотно закрывается крышкой.

Профили для подсветки торцов стекла

Такие устройства предназначаются для подсветки стекол с толщиной 8, 9 и 10 мм. Он также предназначен для установки самой ленты и крепления стекла. В различных декоративных технологиях постепенно набирает популярность акрилайт (вывеска торцов с подвеской). С помощью метода гравировки лазера на оргстекло или стеклянное полотно аккуратно наносится узор. Он становится видным лишь при освещении самого торца. Профиль также применяется для обрамления полотна.

Инструменты и материалы для монтажа

Для монтажа профиля любого типа, предназначенного для крепления светодиодной ленты, используется определенный набор инструментов. Перечислим все инструменты и материалы, которые могут пригодиться не только для установки самого профиля на основу, но и для монтажа ленты в профиль.

Все необходимые работы можно начинать, подготовив такой набор:

• дрель (нужна для сверления отверстий под дюбели);

• отвертка или шуруповерт (понадобится для вкручивания саморезов в дюбели;

• паяльник и припой (может пригодиться, если надо разрезать ленту и поворачивать ее на поверхности, припаивая к переходникам);

• ножницы (нужны для разрезания ленты – резать можно только по специальным отметкам на самой ленте, которые расположены через одинаковое количество светодиодов);

• клей (если планируется приклеивать профиль на поверхность – лучше брать быстросхватывающийся и прочно держащий клей);

• медная проволока (для припаивания и подключения к блоку питания, если он уже не подключен к краю ленты);

• крепежные элементы (саморезы, шурупы, дюбели).

Поэтапно монтаж всей конструкции выглядит следующим образом:

1. Размечаем расположение ленты на поверхности, измеряем все участки по отдельности.

2. Разрезаем профиль и ленту по предварительно проведенным измерениям.

3. Монтируем профиль любым удобным способом – одним из описанных.

4. Комплектуем ленту переходниками-поворотниками, если нужно, и блоком питания, выполняем все работы с паяльником.

5. На установленный и закрепленный на поверхности алюминиевый профиль крепим ленту – монтаж осуществляем клейкой стороной ленты, сняв защитный слой.

6. Закрываем ленту в профиле специальным защитным экраном, который выполняет функцию рассеивающей линзы.

7. С торцов профиля устанавливаем специальные заглушки, которые скроют срез конструкции.

Если крепеж профиля выполняется при помощи саморезов, будет удобно сначала прикрутить его, а потом вставлять ленту. При наклеивании профиля на поверхность с использованием клея или двусторонней клейкой ленты можно сначала вставить ленту в профиль, а затем приклеить всю конструкцию на стену или потолок. Все работы необходимо выполнять с соблюдением техники безопасности при работе с электроинструментом. Только после завершения монтажа можно включить светодиодную ленту в сеть и проверить результат работы.

Крепеж

Перед тем как крепить профиль для гипсокартона к стене из газобетона, кирпича или другого стройматериала, необходимо приобрести специальные дополнительные и крепежные элементы:

• Специальные муфты для соединения отдельных деталей с целью увеличения длины профиля при монтаже на мансарде и в других помещениях.
• Крабы, которые, благодаря крестообразной форме, используются для фиксации в местах пересечения профилей с целью повышения прочности каркаса.
• Прямой элемент, имеющий свойство сгибаться по определенному уровню, образуя П-образный проем для установки и надежного крепления профильных изделий.
• Анкерные подвесы, обеспечивающие надежное расположение элементов конструкции.

Крепежные элементы (метизы), которые предназначены для фиксации профилированных изделий, выбираются в зависимости от типа используемой поверхности:

• Для крепления профиля к бетонной или кирпичной стене целесообразно приобрести дюбели требуемых размеров, в зависимости от качества поверхности.
• При монтаже профиля на стену из древесины используются саморезы.
• Чтобы соединить профили для гипсокартона между собой или с дополнительными деталями, необходимы шурупы, имеющие заостренный конец.
• Гипсокартонный лист крепится к профилю с помощью саморезов из оцинкованной стали с мелкой резьбой.

Достоинства алюминиевого углового профиля для светодиодных лент

Алюминий – легкий и пластичный металл, не подверженный коррозии, потому использование конструкций из этого материала для светодиодных лент несет в себе ряд преимуществ:

• алюминиевый угловой профиль легко режется, что позволяет создать крепежную конструкцию любой формы и подогнать ее под любые размеры;
• не боится влаги, что дает возможность монтировать led-лампы в помещениях с повышенной влажностью или на ступенях лестниц вне дома;
• устойчив к воздействию внешних факторов;
• не ржавеет.

Монтаж данных элементов не составляет особого труда, это можно сделать самостоятельно.

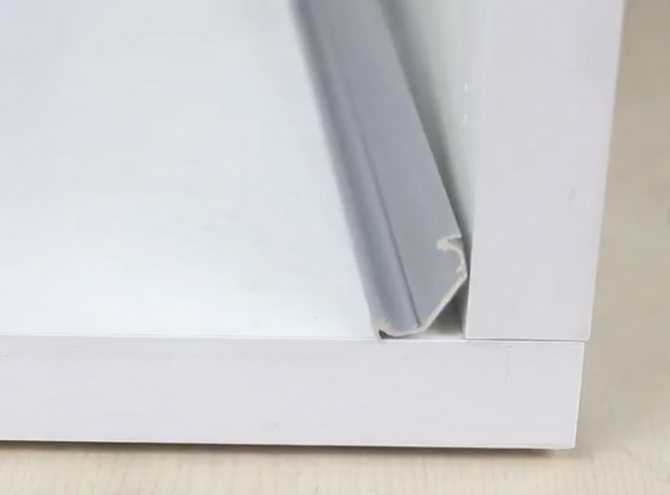

Угловой профиль

Монтаж углового профиля

Монтировать такой элемент на саморезы не так уж и просто, поэтому здесь гораздо проще использовать двухсторонний скотч.

Сначала обезжириваете подложку растворителем или спиртом.

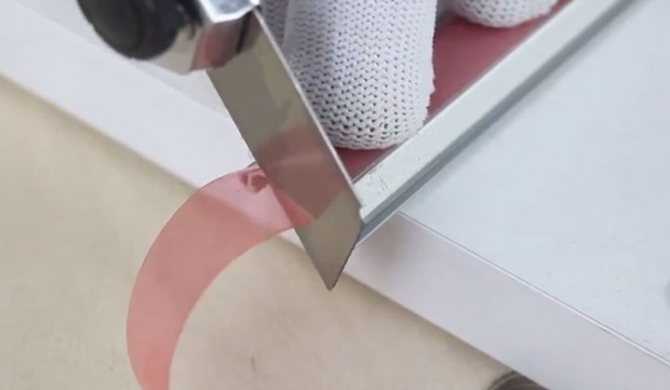

После чего наносите скотч на обе грани и отрезаете излишки.

Теперь обезжириваете саму поверхность. Для этого слегка сбрызгиваете ее водой или “Мистером Мускулом”.

Для чего это делается? Угловой профиль в большинстве случаев монтируется неравномерно к двум плоскостям. И изначально, выставить его ровно, весьма проблематично.

А если поверхность слегка побрызгать водой, скотч не сразу приклеится и даст время подогнать все как нужно.

Для более надежного крепежа вместе со скотчем рекомендуется применять полиуретановый клей. Остается наклеить во внутрь ленту, вставить линзу и закрыть все заглушками.

Конструкция и технические характеристики

LED лайтбоксы значительно отличаются по применяемым в производстве материалам, подсветкой и другими характеристиками

Первое, на что следует обратить внимание – из чего произведен корпус. Учитывая, что применяется немало видов, но с различным сроком эксплуатации, уделите этому вопросу время. Среди основных, на которых необходимо остановиться:

Среди основных, на которых необходимо остановиться:

1. ПВХ-пластик — доступный по стоимости, распространенный материал. Допустимые размеры конструкции из него составляют 2м на 4м.
2. Алюминиевый профиль — более привлекательного внешнего вида, допускает покраску в любые оттенки. Обладает небольшим весом даже при объемных габаритах.
3. Оцинкованная сталь — надежный и достаточно дорогой материал. Им обшивают предварительно сваренный каркас из профильной трубы. В обязательном порядке вскрывают антикоррозийными лако-красочными составами. Применяется для лайтбоксов больших размеров.

Для лицевой поверхности используют акриловое молочное стекло, поликарбонат, полистирол. Выбранный материал во многом зависит от площади будущего изделия, так как перечисленные виды выпускаются в стандартных размерах и в некоторых случаях их использование невозможно. Для конструкций особо внушительных конструкций применяют баннерную ткань, допускающую натягивание без потери плотности.

Отдельной группой стоят светодиодные короба из композитных материалов. К ним относятся дибонд и алюкобонд, обладающими высокими эксплуатационными характеристиками и внешними данными. Первый — гибкий, допускает изготовление различных форм, с гладкой зеркальной поверхностью. Превосходно выглядит, послужит отличной декорацией. При этом прочный, огнеупорный, легкий и устойчивый к погодным условиям. Алюкобонд также обладает вышеуказанными качествами, часто используется для облицовки фасадов. Предлагается в стандартной палитре оттенков. Изделия из этих материалов недешевы, но полностью оправдывают стоимость – в результате вы получите эстетически привлекательный и солидный LED лайтбокс.

Важным критерием, играющим не последнюю роль в создании облика конструкции в темное время суток, выступает подсветка. Ее разделяют по типу освещения и расположению внутри короба. Размещенная сразу за передней панелью носит название фронтальной, по боковым граням — торцевой.

В основном, используется три вида ламп:

• люминесцентные;
• неон;
• светодиоды.

Первые широко распространены благодаря доступной стоимости и простому монтажу. Имеют существенный недостаток — потребляют немало электричества и быстро выходят из строя. Неоновые в этом плане лучше, но дороже. К их плюсам относится равномерное освещение и выбор оттенка света.

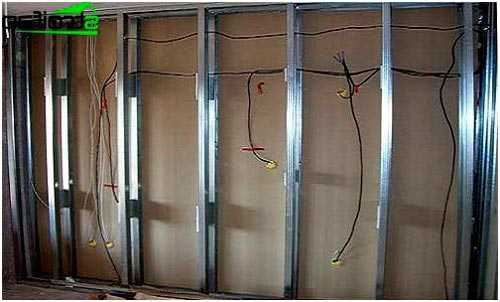

Каркас для стен

Как в случае с потолком, первым делом выполняются работы с электричеством: проводка розеток, включателей, точки размещения бытовых приборов и светильников

Сам процесс создания каркаса похож, но имеет важное отличие: крепление профиля для гипсокартона выполняется на одной стене. Монтируются сами листы ГКЛ, а только потом обрабатывается другая стена

Технология создания каркаса:

1. Отбивка периметра под направляющий профиль. Для этого нужен отвес, карандаш, рулетка и отбивочная нить.
2. Разметка наносится на стену на расстоянии 60 см по осям друг от друга. На полу и определяется место для фиксации направляющего профиля.
3. При помощи саморезов, направляющий профиль крепится к полу.
4. Дальше по намеченной на стене линии крепятся подвесы. Расстояние между ними – 50–60 см.
5. Когда подвесы на своих местах, в направляющий профиль устанавливается основной профиль. Прежде чем фиксировать его подвесами, он тщательно проверяется при помощи строительного уровня. Все должно быть ровно, только после этого метисами подвесы с обеих сторон крепятся к профилю. Лишнее подгибается.
6. Таким же образом выполняется установка остальных профилей. Каждый последующий проверяется уровнем, никаких отклонений быть не должно. Теперь все готово к установке гипсокартона. Как крепить гипсокартон к профилю, мы знаем. Так как расстояние между осями профилей 60 см, а ширина стандартного ГКЛ 120 см, то стык между листами будет приходиться на середину нашей планки. Остается прикрепить его при помощи шуруповерта и саморезов для гипсокартона. Рекомендуемое расстояние – 25 см, не больше.

Для заполнения оставшегося пространства используются отрезки из других листов. Нарезать гипсокартон лучше монтажным ножом. Достаточно надрезать верхний слой картона по линии, отломить кусок и отрезать другой слой картона.

Установка светодиодной ленты на профиль

Монтаж светодиодной ленты на алюминиевый профиль производится в три этапа:

1. подготовка к выполнению работы;
2. крепление профиля;
3. фиксация и подключение светодиодной ленты.

Подготовка к работе

На подготовительной стадии необходимо:

• выбрать способ крепления профиля;
• подготовить все материалы и инструменты для выполнения работы по монтажу.

Крепление алюминиевого профиля для дальнейшего монтажа светодиодной ленты может быть произведено тремя способами:

1. на двухсторонний скотч. Такой способ фиксации преимущественно используется для угловых профилей малого размера, которые устанавливаются на потолке или в любом ином недоступном месте. Если использовать скотч для монтажа профиля, например, на кухонном шкафчике, то при любом задевании или попадании влаги надежность крепления будет ослабевать;

Скотч для крепления алюминиевого профиля

1. на клей (типа жидкие гвозди). Такой методом фиксации преимущественно используется при монтаже врезного профиля в помещениях с минимальным уровнем влажности;

Клей типа жидкие гвозди для крепления профиля

1. саморезы. Данный способ подходит для фиксации профилей любого вида и в любых условиях, поэтому пользуется большим приоритетом при выполнении монтажа светодиодной ленты.

Для крепления профилей саморезами потребуется подготовить:

• дрель с набором сверл;
• шуруповерт;
• саморезы, максимально подходящие по размерам;
• ножовку по металлу для резки профиля;
• инструменты для разметки;
• провод для подключения ленты к внешнему источнику питания.

Набор инструментов для выполнения работы

Если планируется устанавливать встроенный профиль, то для выемки ниши дополнительно потребуются стамеска и молоток.

Монтаж профиля

Установка алюминиевого профиля для фиксации светодиодной ленты производится по следующей схеме:

1. в соответствии с пожеланиями пользователя определяется длина светодиодной ленты и соответственно длина профиля для ее установки;
2. если планируется смонтировать врезной профиль, то в размеченной области делается ниша, которая по габаритным размерам полностью соответствует устанавливаемому профилю;
3. на месте установки размечается область фиксации металлического профиля: определяются: место начала и место окончания осветительного прибора, а также места крепления;

Для надежности алюминиевый профиль рекомендуется закреплять через каждые 15 см – 20 см.

1. места фиксации просверливаются. Для сверления рекомендуется воспользоваться сверлом, диаметр которого полностью соответствует диаметру крепежных саморезов (болтов);
2. по заданным параметрам производится резка алюминиевого профиля;

Нарезка профиля по размерам

1. в профиле также просверливаются отверстия для крепления, место расположения которых совпадает с местами, подготовленными на шкафу (стене, двери, окне и так далее);

Отверстия рекомендуется дополнительно прозенковать. Это позволить «утопить» крепежный элемент в профиле и более плотно приклеить светодиодную ленту.

Сверление и зенкование отверстий для крепления

1. основание (подложка) профиля закрепляется на подготовленную поверхность при помощи болтов (саморезов) и шуруповерта (отвертки).

Монтаж светодиодной ленты

Заключительный этап – крепление и непосредственное подключение светодиодной ленты, выполняется в следующем порядке:

1. лента обрезается в соответствии с размером профиля. Для резки можно использовать обычные ножницы;

Резка светодиодной ленты разрешена только в специально обозначенных местах.

Подготовка ленты к установке

1. с ленты снимается слой, защищающий обработанную клеем поверхность, и производится ее фиксация к профилю;
2. лента соединяется с блоком питания и иными устройствами. Для управления функцией включения/выключения, например, можно дополнительно установить сенсорный выключатель или выключатель, работающий от пульта управления;

Правила подключения ленты к источникам питания

1. устанавливаются рассеиватели и заглушки;
2. проверяется работоспособность полученного источника света.

Как произвести установку светодиодной ленты с использованием алюминиевого профиля, смотрите на видео.

Провода, которые потребовались для подключения, можно спрятать в специальные каналы или за стеновую отделку. Это позволит сохранить и эстетичность внешнего вида помещения.

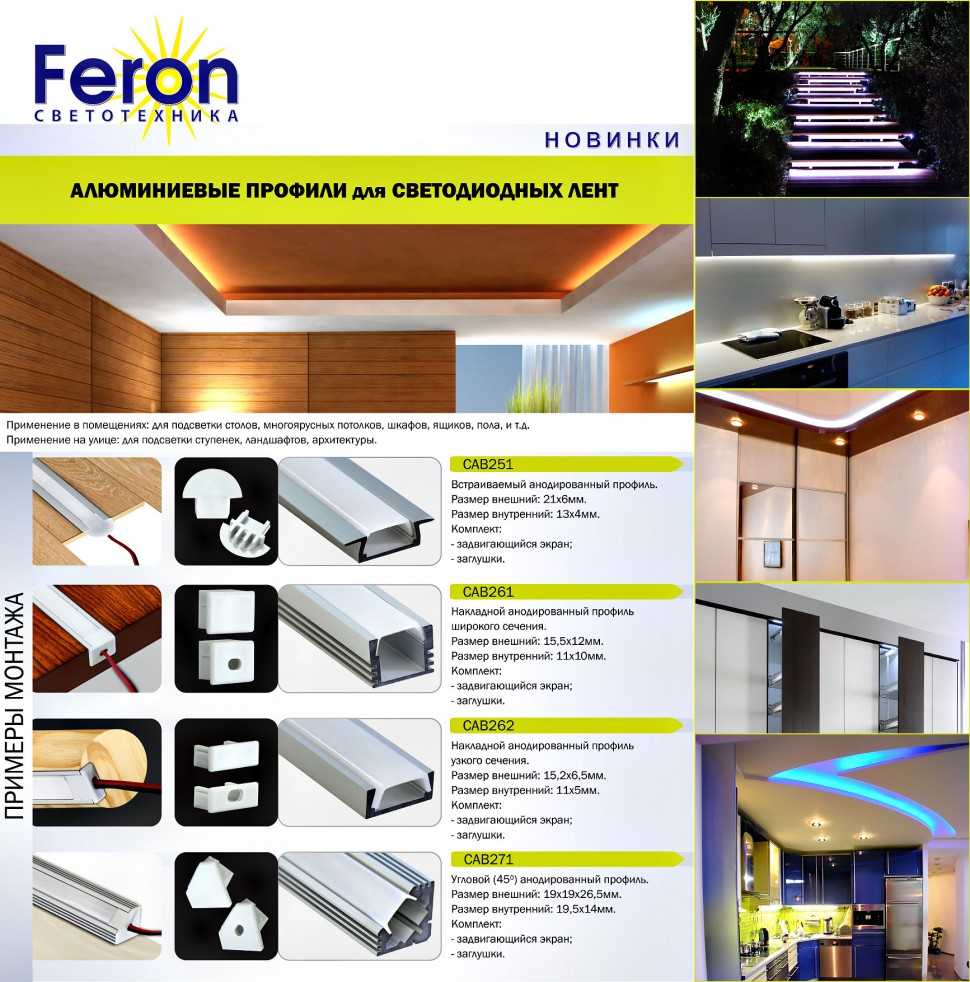

Основные виды профилей по способу монтажа и область их применения

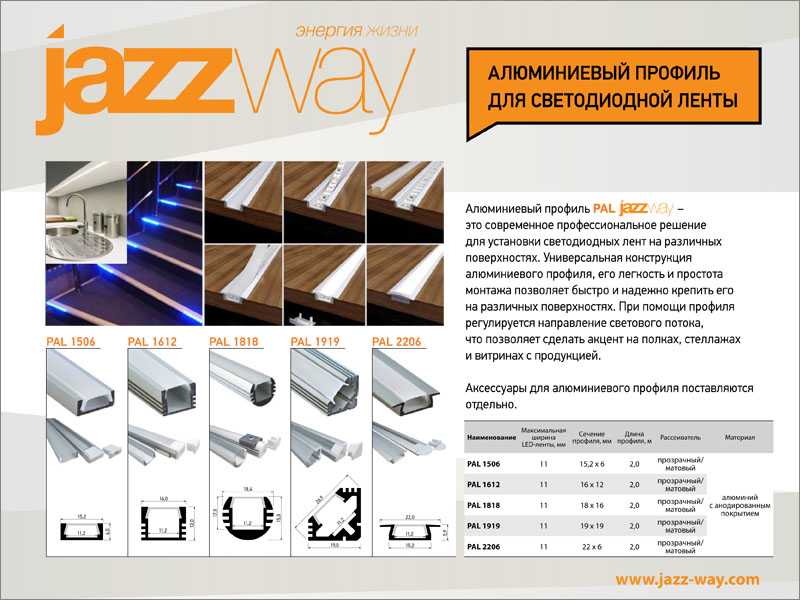

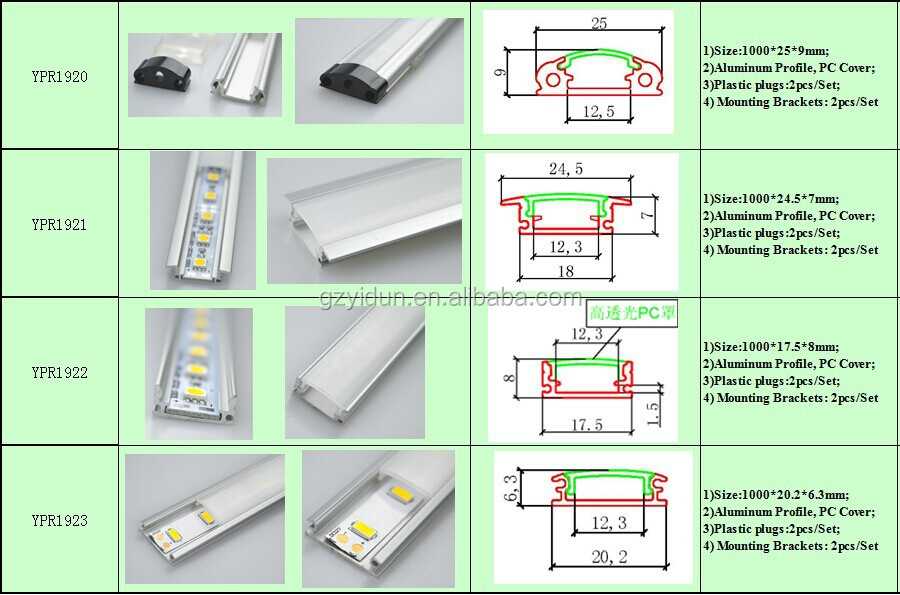

Производители предлагают профиль для LED-ленты различного размера и конфигурации. Конструктивные особенности изделия определяют порядок его крепления и возможную область использования. Предлагаем познакомиться с наиболее распространёнными видами, их особенностями и областью применения.

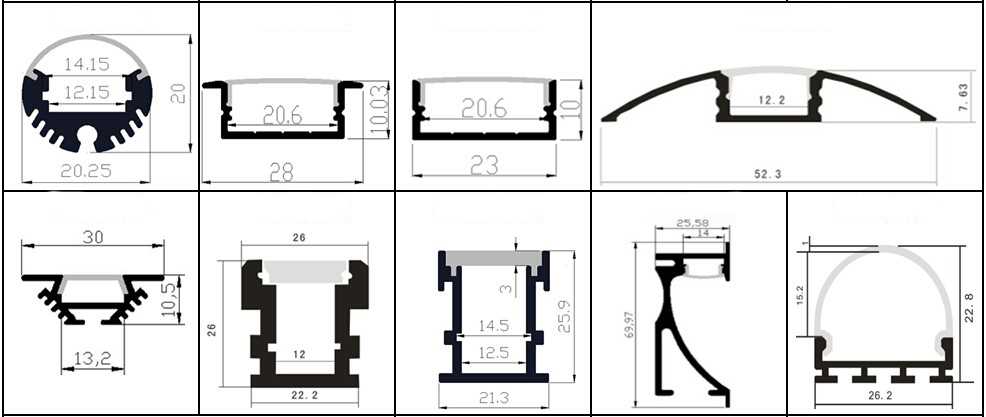

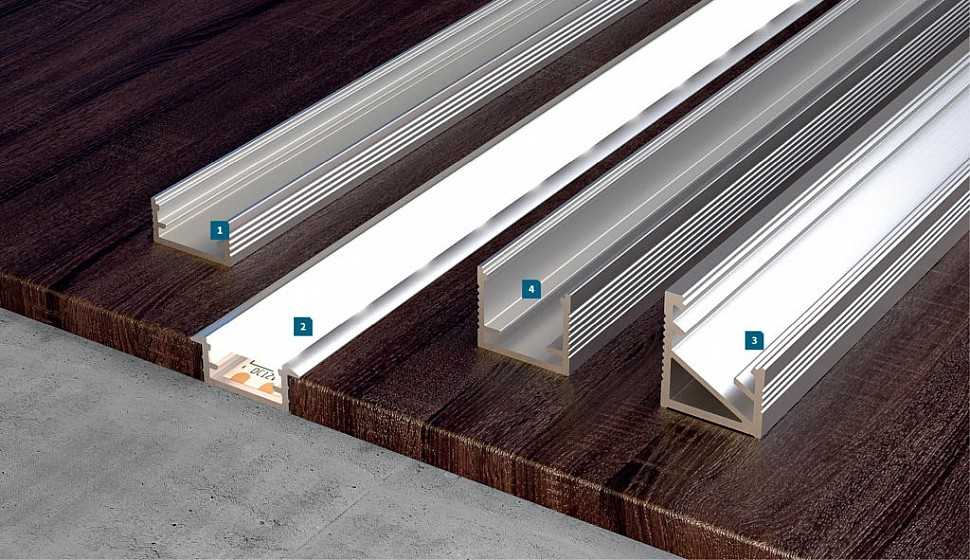

Форма профиля может существенно отличаться

Угловой профиль для светодиодной ленты

Благодаря своей конфигурации угловой профиль для светодиодной ленты монтируется там, где установка плоского изделия по каким-то причинам невозможна. Часто монтируется вместо плинтуса либо карниза. Позволяет обеспечить равномерное освещение всего периметра комнаты.

Используется при устройстве декоративной подсветки. С его помощью оформляются ступеньки лестницы, полки в шкафчиках, дверные проёмы, торговые витрины. Находит применение при оформлении объектов наружной рекламы.

Угловой профиль – серьёзный конкурент плинтусу

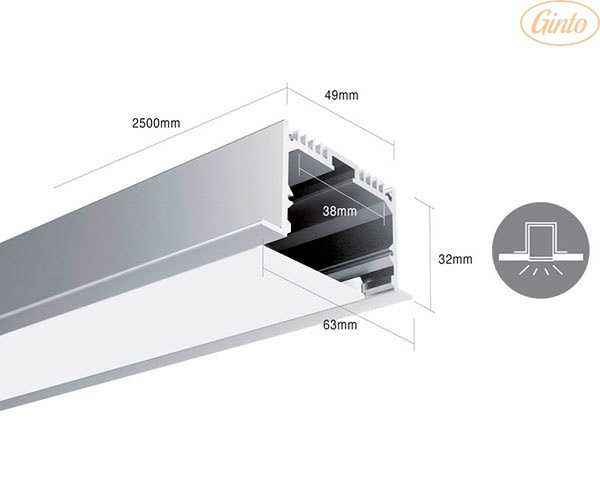

Встраиваемый профиль для светодиодной ленты

Широко используется для реализации дизайнерских решений. Встраиваемый профиль для светодиодной ленты монтируют между различными материалами, декорируя тем самым место соединения. При монтаже подобные изделия обычно встраивают заподлицо с основанием.

Встраиваемая модель

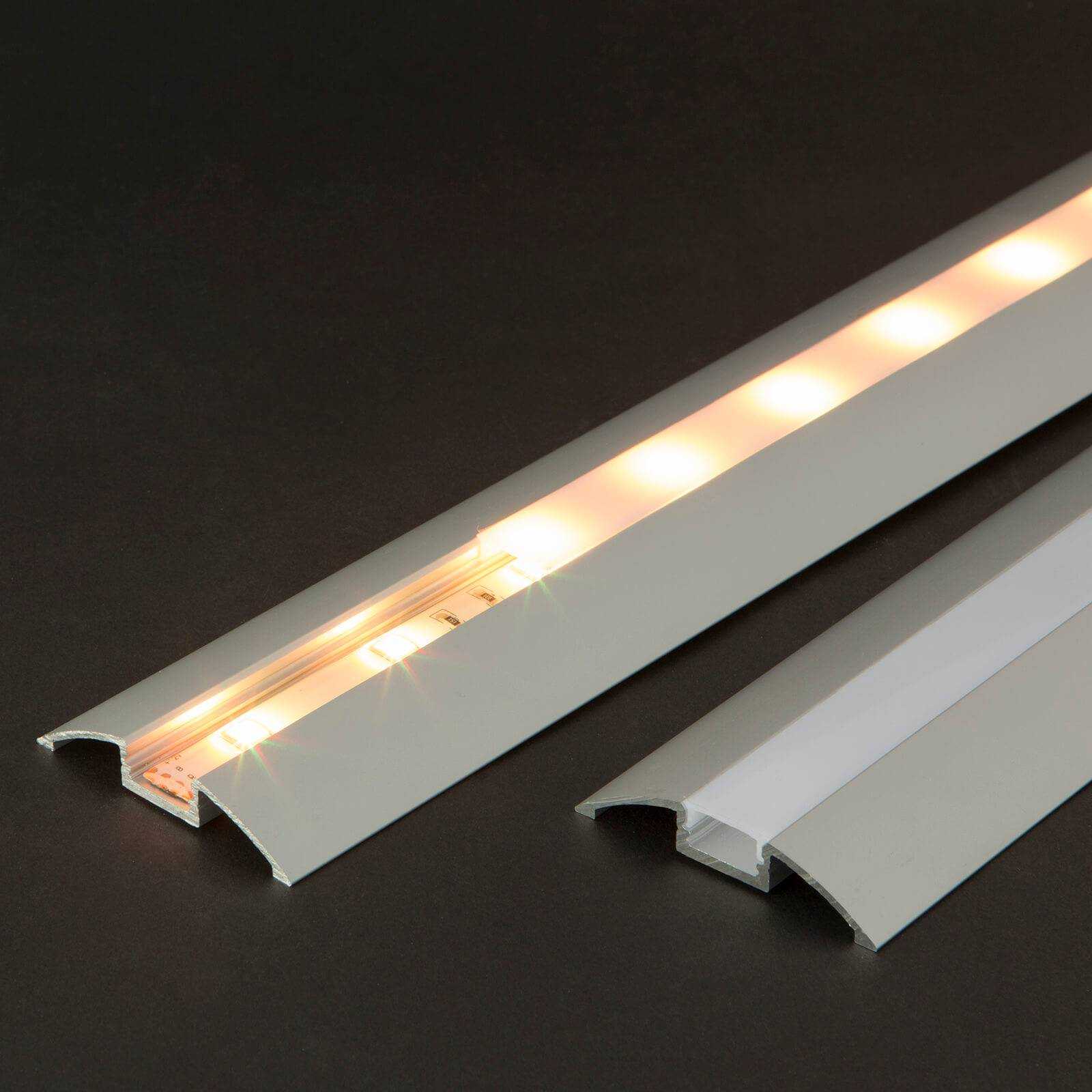

Накладной профиль для светодиодной ленты

Накладные изделия допускают различные способы крепления, обусловленные их конструктивными особенностями. Они являются универсальными. Имеют характерную П-образную форму. Накладной профиль для светодиодной ленты может поставляться со специальным экраном, позволяющим отрегулировать степень рассеивания светового потока. Находит применение при креплении отдельных элементов декора, оформлении витрин и других объектов.

Накладной профиль легко монтируется

Врезной профиль для светодиодной ленты

У врезного профиля для светодиодной ленты имеется специальный край, позволяющий спрятать неровности в месте установки. С его помощью часто оформляется рабочая поверхность кухни. Конструкция крепится таким образом, чтобы светодиоды не выступали над основанием. Создаётся эффект свечения шкафчиков изнутри.

Врезной помогает красиво оформить интерьер

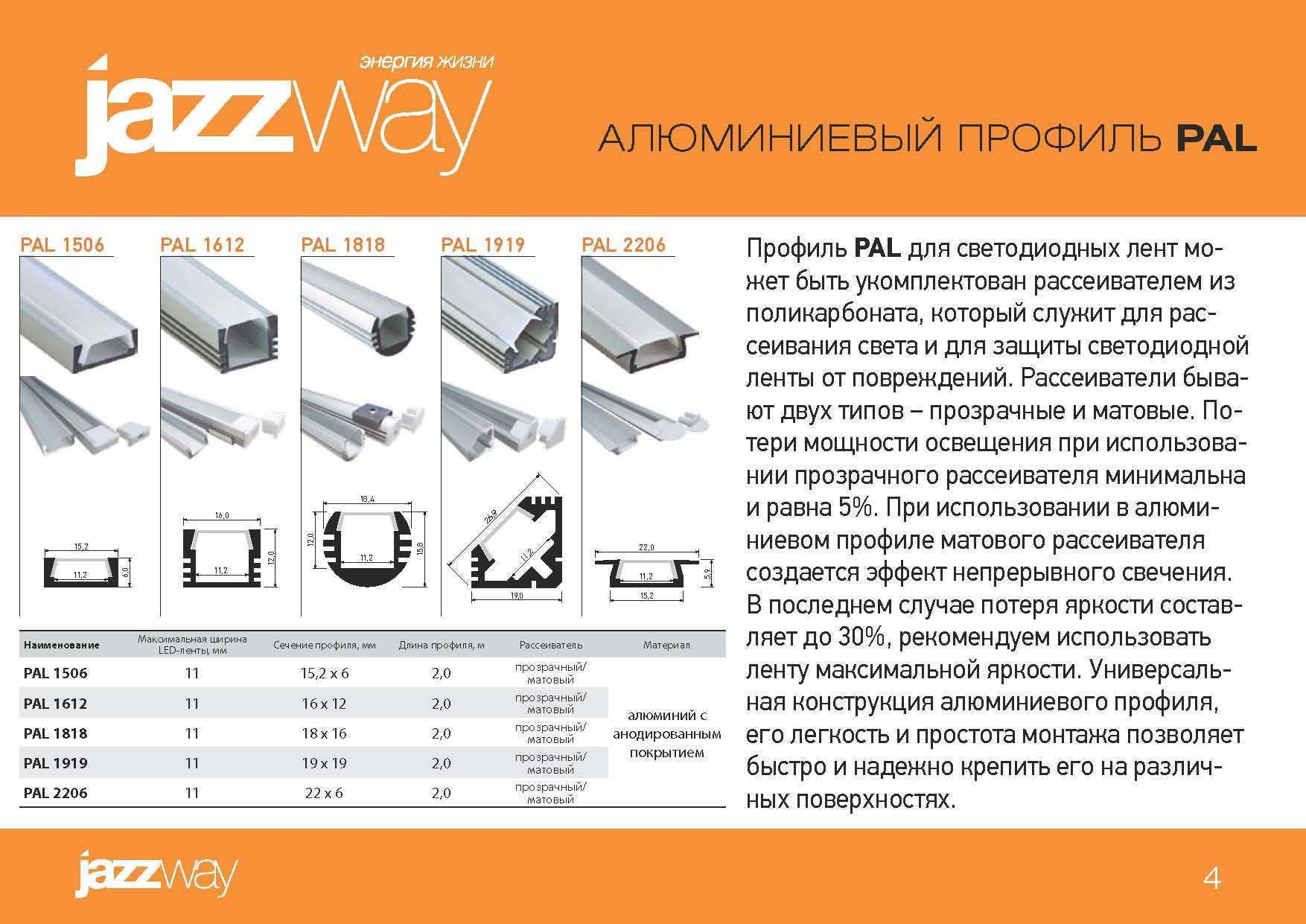

Гибкий профиль для светодиодной ленты с рассеивателем

Входящие в состав ленты-диоды создают яркое, некомфортное для глаз холодное свечение. С помощью гибкого профиля для светодиодной ленты с рассеивателем можно сделать освещение более комфортным. Экран обеспечивает преломление света, благодаря чему увеличивается угол светового потока, и свет равномерно распределяется по всему помещению.

Рассеиватель изготавливается из пластика. Бывает матовым и прозрачным. Прозрачные экраны уменьшают яркость светового потока. Как правило, потеря яркости не превышает 5%. Чаще всего такие рассеиватели устанавливают не для того, чтобы отрегулировать направление или характеристики светового потока, а чтобы защитить находящиеся внутри конструкции от пыли, влаги или случайного механического воздействия.

Рассеиватель бывает матовым и прозрачным

Матовые рассеиватели актуальны для помещений, в которых надо слегка приглушить свет. Благодаря своим эксплуатационным характеристикам, такие экраны способны значительно уменьшить яркость светового потока (отдельные модели − до 30%). По своим защитным свойствам матовые ничем не уступают прозрачным.

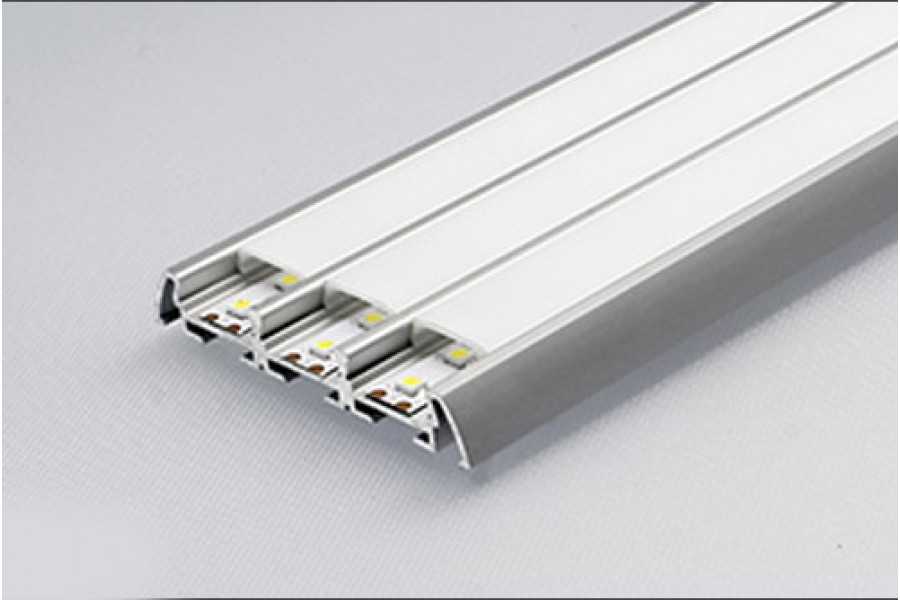

Алюминиевый профиль для светодиодной ленты с рассеивателем широко используется при устройстве основного и вспомогательного освещения в помещениях различного назначения и на улице. В последнем случае его используют при оформлении рекламы и различного декора. Пользователь может выбрать изделие нужного цвета и оттенка.

Форма экрана может отличаться

Кабель-канал для светодиодной ленты

Благодаря высокому уровню герметичности, кабель-канал для светодиодной ленты широко используется для подсветки аквариумов, бассейнов и других объектов, эксплуатируемых во влажных условиях. Конфигурация короба и специальные заглушки позволяют предотвратить случайное попадание влаги на светодиодную ленту.

Производители предлагают изделия различного цвета и формы. Достаточно популярен прозрачный кабель-канал для светодиодной ленты. Выбор конкретной модели производится с учётом назначения и общего стилистического оформления объекта, для которого она предназначена.

Система подсветки бассейна надёжно защищена от случайного попадания влаги
