Столбчатый фундамент из дерева

Установка опор

Предлагаем вам рассмотреть самые доступные материалы для возведения столбчатого фундамента, а именно:

• кирпич/блоки (технология возведения похожа);
• асбестоцементные трубы;
• металлические сваи;
• железобетон.

Из кирпича

• В яме изготавливаете опалубку из рубероида.
• Внутрь опускаете каркас из арматуры, связанный вязальной проволокой. Высота каркаса должна достигать уровня земли.
• После производите заливку бетонного раствора (цемент с гравием или щебеня).
• По истечении 10 дней сверху залитой площадки настилаете в 3 слоя рубероид, который будет выполнять роль гидроизоляции кирпичной или блочной кладки.
• Теперь можно приступать непосредственно к самой кладке. Опору возводите до нужной высоты.

По такому же принципу производится строительство столбчатого фундамента из небольших бетонных блоков.

Железобетон

В подготовленную скважину погружаете рубероид, скрученный в трубочку двумя слоями. Сразу регулируется высота поднятию фундамента. Чтобы опалубка из рубероида была устойчивой, можно дополнительно использовать тонкую металлическую сетку.

Внутрь опалубки помещаете арматурный каркас, который после заливается бетонном. Если в будущем планируется сооружать ростверк, то арматура должна быть выше изготовленных столбов. Выступающая арматура будет использоваться для связки ростверка с опорами.

Асбестоцементные трубы

Трубы из асбестоцемента также устанавливаются на бетонное основание в скважине. Стоит выделить несколько особенностей заливки бетона:

1. Чтобы труба была устойчивей, в нижней ее части сделайте 2 отверстия. Через них заведите прут и установите трубу в котлован, засыпав ее щебнем до тех пор, чтобы скрыть арматуру. Благодаря этому выставить асбестоцементную трубу точно по вертикале будет легче.
2. После этого на 1/3 в трубу залейте бетон.
3. Далее в середину трубы в залитый бетон вставьте арматуру. И только после этого залейте трубу бетоном до конца.
4. По завершении бетонных работ вокруг трубы засыпьте котлован суглинком и утрамбуйте его.

Металлические сваи

Для установки металлических свай нет необходимости обустраивать песчаную подушку на дне ямы. Сваи можно ввинчивать в заранее приготовленное отверстие или же вкручивать без предварительного изготовления отверстия в грунте. Независимо от выбранного метода, монтаж металлических свай в одиночку выполнить невозможно. Так как в процессе ввинчивания свай, один человек должен постоянно контролировать вертикальность сваи при помощи строительного уровня, а двое ее ввинчивать.

Когда свая полностью закручена, ее необходимо заполнить бетоном. Чтобы бетон было легко погружать внутрь трубы, на ее верх установите воронку. Когда залитый бетон высохнет, привариваются металлические площадки, сверху которых будет обустраиваться ростверк из дерева или металлических перемычек.

Способы обработки древесины

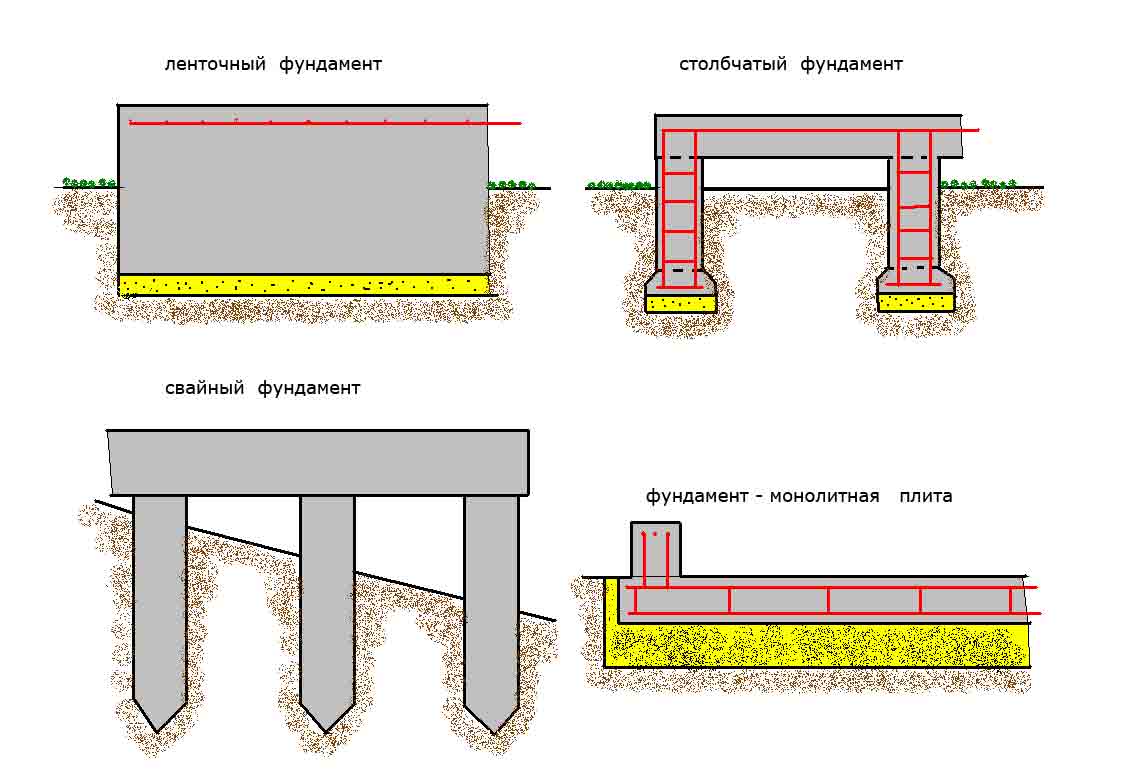

Схема строения свайного фундамента.

Обжиг до появления угольной корки позволяет выполнить защиту дерева от непосредственного контакта с землей и образования процесса гниения. Обжиг можно провести с помощью паяльной лампы, газовой горелки или на костре. Обжигание деревянного столба выполняется по всей его части, которая будет находиться под землей, и той, которая будет находиться над ее поверхностью.

Прежде чем начать процесс обжига, на столб нужно нанести небольшой слой глины (толщина 10 мм). Обжигать деревянный столб необходимо очень медленно и аккуратно, следует постоянно наблюдать за тем, чтобы глубина обугливания (угольная корка) была не больше 20 мм. Конечным результатом будет обработка столба густой слегка разогретой смолой.

Химический способ обработки древесины включает в себя ее пропитку легкодоступными специальными химикатами. Если у вас нет желания тратить время на обжиг бревен, тогда для антисептирования дерева просто обработайте его специальным раствором. Для этой цели можно приобрести и использовать такие водные растворы, как: хлористый цинк, железный купорос, кремнефтористый аммоний или натрий, фтористый натрий и т.д.

Существуют и маслянистые антисептики, такие как: антраценовое, каменноугольное, сланцевое, креозотовое масла. Данные вещества являются более эффективными, они способны выполнять свои защитные функции даже при условии затопления столбов водой.

Ленточные фундаментные конструкции

Ленточные фундаменты занимают значительный сегмент рынка индивидуального жилищного строительства, и различаются по типу устройства и глубине заложения. Это не просто классификация ради дополнительной номенклатуры – от глубины заложения зависит принцип работы конструкции и технологические процессы, связанные с устройством фундамента. Определить геометрические размеры ленточного фундамента для сруба очень просто, для этого нужно следовать определенной методике.

Мелкозаглубленная лента

Ленточные опоры мелкого заложения отличаются невысокой прочностью. Но такой фундамент под сруб – отличный вариант экономичного и надёжного решения. Дешевле, чем мелкозаглубленная, может быть только незаглубленная лента или свайные фундаменты, но не всегда они подходят по типу грунта и прочности. Средняя глубина мелкозаглубленной ленты составляет 50-60 сантиметров, что почти всегда находится в зоне промерзания грунтов.

Сруб на ленточном основании

Стандартные размеры фундаментных блоков находятся в диапазоне от 300 до 1200 мм и градуируются шагом 300 мм – этот параметр и будет определять ширину фундаментной плиты. Какой бы ни была глубина промерзания, фундамент под сруб мелкого заложения будет располагаться в зоне промерзания грунтов, что обязывает застройщика устраивать дренажные системы, чтобы отвести грунтовые воды – иначе ни высокий цоколь (от 400 до 1500 мм), ни прочный бетон не спасут конструкцию от разрушения под воздействием морозного пучения.

Лента глубокого заложения

Использовать глубоко заглубленный ленточный фундамент для сруба размерами 6х6 м нужно, только если строится двухэтажный деревянный дом или уровень грунтовых вод находится в зоне промерзания, что сразу делает грунт высокопучинистым. Глубина заложения капитального ленточного фундамента может быть в пределах от 0,8 метра практически до бесконечности. Разумная глубина фундаментной подошвы 2,5-3 метра, с учётом устройства подвального этажа.

Возведение сруба

Ширина ленты будет зависеть от ширины стеновых конструкций. Минимальные размеры поперечного сечения находятся в пределах 300-400 миллиметров, в зависимости от того сборная или монолитная конструкция используется.

При этом следует понимать, что сборные ленточные опоры состоят из двух типов блоков – фундаментная плита (трапеция с вершиной от 300 до 600 мм) и фундаментный блок, ширина которого соответствует верхнему обрезу фундаментной плиты.

Ширина подошвы плиты всегда больше, чем ширина блока, поэтому следует устраивать траншею соответствующих размеров. После монтажа опорной конструкции и устройства боковой гидроизоляции производится обратная засыпка грунта с уплотнением.

Незаглубленная лента

Преимущество незаглубленных фундаментов в том, что они стоят на поверхностном слое грунта, что исключает воздействие морозного пучения на боковые стенки фундаментной плиты. Подготовка участка к монтажу незаглубленной ленты заключается  в устройстве прочного основания.

После этого можно устанавливать опалубку. Высота надземной части фундамента определяется с учётом массы деревянного дома. Несущая способность хорошо подготовленного грунта позволяет строить фундамент для сруба высотой не менее 30 сантиметров. Таким образом, можно считать, что минимальный вертикальный размер незаглубленного фундамента с учётом подготовленной подушки составляет 0,8 метра.

Размеры в плане должны соответствовать размерам дома в осях, при этом рационально устраивать фундамент с учётом наличия 10-сантиметровых выступов цоколя внутрь и наружу стен. При средней толщине деревянных стен 400 мм, ширина фундамента будет составлять 420 мм – этот размер следует разделить пополам и откладывать полученной значение по обе стороны осевых линий стен.

Рекомендуем посмотреть видео о том, как самостоятельно сделать незаглубленное ленточное основание.

Материалы основы

Выбрав определенный вид фундамента, нужно выяснить, из чего будет сделано здание бани, ведь это тоже повлияет на основу. Если баня будет выстраиваться из штучного материала, к примеру, блоков или кирпича, а также будет каркасного типа, то это отличной предпосылкой для использования ленточной основы. А если же баня будет брусовой или бревенчатой, то хорош будет и столбчатый тип основы.

К примеру, если у нас есть баня, сделанная из деревянного бруса, для ее возведения потребуется столбчатая основа, особенно если грунт по большей части состоит из крупнозернистого песчаника. Также в нашем примере земля имеет разную структуру в разных зонах, а линия промерзания размещается на глубине в семьдесят сантиметров. Такие условия будут идеальными для устройства столбчатого фундамента с заглубляемыми на метровую глубину столбами. Глубина основы такого строения, как баня, должна правильно рассчитываться и строго соблюдаться. Ведь если параметры фундамента были продуманы неправильно, то последствиями может быть поломка фундамента в будущем и скорая потребность в ремонте.

Столбчатый фундамент делается на основе труб из асбоцемента, имеющих диаметр 200 мм. Строительный опыт подсказывает, что столбы потребуются для монтажа в пространстве под каждым из срубных углов, а также на дистанции не больше, чем 1.5 метра друг от друга, если речь идет о пространстве, которое лежит под перегородками капитальной конструкции, существующими в структуре бани. Также это нужно сделать, если столбы по плану являются опорами для несущих стен.

к оглавлению

Достоинства и недостатки деревянных фундаментов

Столбчатый фундамент, выполненный из такого уникального стройматериала как дерево, имеет ряд достоинств:

• Простая технология строительства;
• Низкая стоимость;
• Здания, возводимые на деревянном фундаменте, не теряют тепло, так как дерево является природным теплоизолятором;
• Деревянные столбы обладают свойством упругой деформации, которое позволяет им от избыточного давления не разрушаться и деформироваться как опоры из других материалов.

При строительстве деревянного столбчатого фундамента вы, безусловно, сэкономите много денег, но потеряете в сроке его эксплуатации, так как основным недостатком данного основания является его недолговечность. Особенно это касается тех дачников, на участке которых часто меняется влажность грунта.

Срок службы деревянных столбов «стульев» в зависимости от породы дерева:

• дуб — не более 15 лет (при условии обработки антисептиком или обжигом – 28-32 лет);
• сосна, лиственница – не более 7 лет (при условии обработки антисептиком или обжигом – 11-15 лет).

Несмотря на ограниченный срок службы столбчатого основания из дерева он даже сегодня остается достаточно востребованным среди дачников-самоделов, которые при минимальных затратах и в одиночку могут возвести этот фундамент.

Особенности строительства бани

Прежде, чем начинать возводить фундамент для бани 6х6, нужно определиться с материалом для стен, ведь именно они создают основную весовую нагрузку. Было время, когда строили бани исключительно из дерева. Строят из него сейчас, но в основном в тех регионах, где лес является местным материалом и стоит недорого. Гораздо чаще стены бань возводят из кладочных материалов с небольшой плотностью: пустотелого кирпича, шлакоблока, пено- или газобетона — либо отдают предпочтение каркасным технологиям.

Разновидность материала для стен не влияет на выбор конструкции фундамента – тут основным ориентиром является тип и качество грунта на участке. Но геометрические параметры должны соответствовать воздействующим нагрузкам, и чем тяжелее стеновой материал, тем более прочной должна быть опорная база под ним.

При выборе материала бани нужно принимать во внимание его физические характеристики. И это не только вес, но и плотность, паро- и водопроницаемость, способность к удержанию тепла, и конечно, прочность. Составляя пирог стен, нужно понимать одну важную вещь: увлажнённый материал не только не держит тепло, но и существенно снижает срок службы любой постройки

Нужно сделать всё, чтобы не допустить намокания – и начинать следует именно с фундамента

Составляя пирог стен, нужно понимать одну важную вещь: увлажнённый материал не только не держит тепло, но и существенно снижает срок службы любой постройки. Нужно сделать всё, чтобы не допустить намокания – и начинать следует именно с фундамента.

Цоколь может увлажняться не только со стороны заглублённой части фундамента, но и с поверхности или даже от стен. Виной тому может быть:

1. Отсутствие на крыше водосточной системы.
2. Отсутствие отмостки по периметру цоколя и наличие проницаемых швов между ними.
3. Неправильная наружная отделка или утепление, провоцирующая конденсацию выходящих из стен бани паров – например, кирпичная облицовка без вентиляционных продухов.

Чтобы избежать образования конденсационной влаги и её проникновения к фундаменту, очень важно правильно структурировать стены и соблюдать главный принцип: паропроницаемость слоёв ограждающей конструкции должна возрастать по направлению из помещения к улице. То есть, самые непроницаемые для пара слои должны быть изнутри, а самые проницаемые – снаружи. При неправильном утеплении конденсат стекает прямо к фундаменту

При неправильном утеплении конденсат стекает прямо к фундаменту

На картинке показано, как будет намокать каменная кладка, а вода стекать к цоколю, если изнутри утеплить её минватой. А всё потому, что минвата проницаема для пара (он в неё будет попадать даже при наличии пароизоляции). Стенка же холодная и не пропускает пар – вот он и конденсируется.

Здесь ошибка состоит в том, что утеплитель, который должен находиться снаружи, установлен изнутри. Если минватой утеплить фасад, а изнутри смонтировать пароизоляцию, никакая влага на стенах не образуется, хотя это не отменяет необходимости предусмотреть под кладкой отсечную гидроизоляцию.

Отсечная изоляция поверх цоколя

Виды столбчатых фундаментов под каркасный дом

Как мы уже писали, столбчатый фундамент по форме столбов делится на:

• квадратный
• круглый
• прямоугольный

Круглый столбчатый фундамент под каркасный дом

В зависимости от того, какой материал был выбран для формирования столбов, фундамент делится на:

• бетонный или железобетонный
• бутобетонный
• бутовый из бутового камня
• кирпичный
• блочный

Сборный фундамент из блоков

Кроме того, столбы в данном виде фундамента, могут различаться по способу возведения:

• монолитные
• сборные

Монолитные столбы возводятся в несколько этапов:

1. Выкапывается траншея под столб.
2. Устанавливается своими руками опалубка, которая может быть съемной или несъемной.
3. Опалубка надежно фиксируется и дополнительно герметизируется пленкой, если в этом есть необходимость. Часто при сооружении опалубки из доски своими руками образуются щели, через которые бетонная масса может просачиваться наружу. Использование пленки решит эту проблему.
4. В опалубку заливается бетонная смесь, в которую при загустении устанавливаются анкерные болты или другие приспособления для фиксации обвязки.
5. Когда цемент затвердел, снимают опалубку.

Сравнение сборного и монолитного фундамента

Сборные опоры собираются из блоков или кирпича, по технологии. Так как оба эти способа предполагают использование цемента, столбчатый фундамент для каркасного дома возводятся только в теплое время года до первых заморозков.

Три вида фундамента по глубине залегания

От типа почвы вашего участка зависит степень заглубления столбов. Чем хуже почва для строительства, тем глубже должен быть фундамент.

По типу заглубления столбчатый фундамент делится на:

Не забывайте о такой закономерности: чем большее заглубление, тем меньшую песчаную подушку вы можете подсыпать.

Например, при мелком фундаменте подушка составляет до 50 см, а при заглубленном – 20-25 см.

Железобетонный ростверк — верхняя часть столбчатого фундамента

Для того, чтобы укрепить столбчатый фундамент, используют ростверк.

Он представляет собой фундаментную балку, которая соединяет все столбы фундамента в одну систему, в результате чего нагрузка распределяется более равномерно.

При этом минимизируется риск опрокидывания столбов или уклона их при горизонтальных движениях почвы.

Устройство ростверка часто бывает необходимо при смешанных почвах, когда один столб располагается на песчаной подушку, а второй – на глинистой.

В таком случае столбы будут двигаться неравномерно, что приведет к перекосу всего здания и появлению трещин на стенах. Его можно сделать своими руками из бетона.

Самостоятельное возведение свайного основания

Такой фундамент подходит для домов, сделанных из деревянного бруса или брёвен. Для того, чтобы его сделать, необходимо точно рассчитать нагрузку и длину свайного основания.

Для одноэтажного дома можно быть уверенным, что деревянная основа будет надёжной на протяжении десятков лет. Для 2-3 этажного дома потребуется отнестись к расчёту прочности очень внимательно. Кроме веса конструкции, необходимо учесть ветровую и снеговую нагрузки.

Дополнительно нужно исследовать грунт в месте постройки. Использование деревянных свай в тех случаях, когда грунтовые воды подходят близко к поверхности недопустим. В таком случае воздействие влаги приведёт к преждевременной порче свай.

При самостоятельной установке необходимо учитывать следующее:

1. Диаметр угловых свай не должен быть меньше 30 см.
2. Для вспомогательных можно выбирать брёвна диаметром 15-20 см.
3. Верхний край должен находиться на высоте 30 см над уровнем почвы. Это необходимо для создания ростверка, который послужит основой для строения.
4. При установке фундамента для 2-3-этажных домов используется конструкция шип-паз. Они необходимы для увеличения прочности конструкции.
5. Шурфы для свай нужно засыпать песком и гравием. Не рекомендуется для этих целей использовать чернозём или глину.
6. Для того чтобы снизить негативное воздействие почвы, брёвна рекомендуется обрабатывать гидроизоляционными материалами (наиболее простой метод – использование рубероида).

Процедура постройки выглядит следующим образом:

1. Сначала нужно выполнить расчёты и составить схему.
2. Выполняют разметку земли.
3. Делают шурфы для брёвен. Их глубина должна на 0,5 больше, чем та, на которую происходит промерзание.
4. Делают песчаную подушку. На неё заливают слой бетона, который станет опорой для брёвен.
5. Подготавливают столбы к установке. При необходимости проводят их калибровку и обработку.
6. На углах ставят наиболее толстые брёвна. Для этого используют их комлевые части.
7. Сваи оборачивают рубероидом или другим гидроизоляционным материалом и устанавливают. Высота брёвен над землёй должна быть такой, чтобы верхний край свай был горизонтальным.
8. Проводится засыпка шурфов.

Фундамент столбчатого типа из блоков

Основания для каркасного дома может быть выполнено из блоков. Речь идет о бетонных блоках, используемых для возведения стен или устройства «подушек» («башмачные» блоки).

Блоки стенового типа могут быть использованы для возведения надземной и заглубленной части фундамента. В каркасном строительстве обычно применяют блоки размерами 20*40 см. Башмачные блоки монтируют в основании опор. Их ставят прямо на подушку. По форме такие блоки напоминают трапецию с широкой нижней частью.

Обычно столбчатый фундамент из блоков делают незаглубленным или малозаглубленным. Подобный тип фундамента лучше не применять на подвижных почвах или при повышенном уровне подземных вод.

Делаем фундамент столбчатого типа из асбестовых или стальных труб – вы справитесь!

В этом случае требуется несъемная опалубка из трубных изделий подходящего сечения. Устройство такого фундамента рекомендовано для любых строений, включая и дома из дерева. Для работ вам потребуются трубы сечением около 200 мм или больше, если постройка будет тяжело нагруженной (несколько этажей, большая площадь).

Фундамент из асбестовых труб

Пошаговая инструкция для возведения основания такова:

1. Очищаем площадку.
2. Подготавливаем цилиндрические ямы, в которые устанавливаем арматурный каркас либо трубы и засыпаем их землей, обеспечивая фиксацию опор.
3. Наполняем используемые трубные конструкции раствором бетона на одну треть их длины. Эта процедура обязательна, она создает требуемую гидравлическую подушку для основания.
4. Поднимаем трубы на треть высоты и снова заливаем бетонную смесь, оставляя около 15 см пустого пространства сверху.
5. Полностью вынимаем трубы, а бетонный раствор, который остается в яме, утрамбовываем и помещаем в его центр армированный прут.
6. Ждем отвердевания бетона.

Связку основания и возводимых стен сооружения выполняем при помощи анкеров из металла. Их следует прикрепить к нижним стеновым балкам и погрузить в оставленную 15-сантиметровую полость. Вы сделали из труб надежный и прочный фундамент. Требуется лишь окончательно забетонировать конструкцию.

Преимущества и недостатки

Стоимость работ на монтаж такого основания и физические затраты в несколько раз меньше, чем при выполнении ленточного фундамента

Столбчатый фундамент имеет несколько преимуществ перед другими видами оснований:

1. Стоимость работ на монтаж такого основания и физические затраты в несколько раз меньше, чем при выполнении ленточного фундамента.
2. Такие основания практически не подвержены воздействию пучения в условиях сильного промерзания почвы.
3. Осадка такого основания значительно ниже, чем у ленточной конструкции.
4. Если по расчёту ширина ленточного основания получается более 1,5 м, то намного проще и дешевле сделать столбчатый вариант фундамента.

Единственный недостаток такого основания связан с его небольшой несущей способностью. То есть его можно сооружать под постройки с небольшим весом, которые несильно нагружают основания. Например, такой фундамент можно делать под деревянные и каркасные дома, а для кирпичных, бетонных и каменных строений он не подходит. Именно поэтому столбчатый фундамент – идеальное основание для деревянной бани.

Материалы для строительства столбчатого фундамента

Классическим материалом для возведения столбчатого основания является бетон, армированный рифленой арматурой. Однако в зависимости от назначения, материала возведения и других характеристик строения опорно-столбчатый фундамент может быть выполнен из бетонных блоков, кирпича, бутового камня. Гораздо реже, как правило, для малых, не создающих больших нагрузок, построек применяются бревна.

Фундамент из бревен

Основание из деревянных столбов обычно сооружается под беседки, навесы, времянки и прочие хозяйственные строения. Широким спросом не пользуется из-за небольшого срока службы и малой несущей способности.

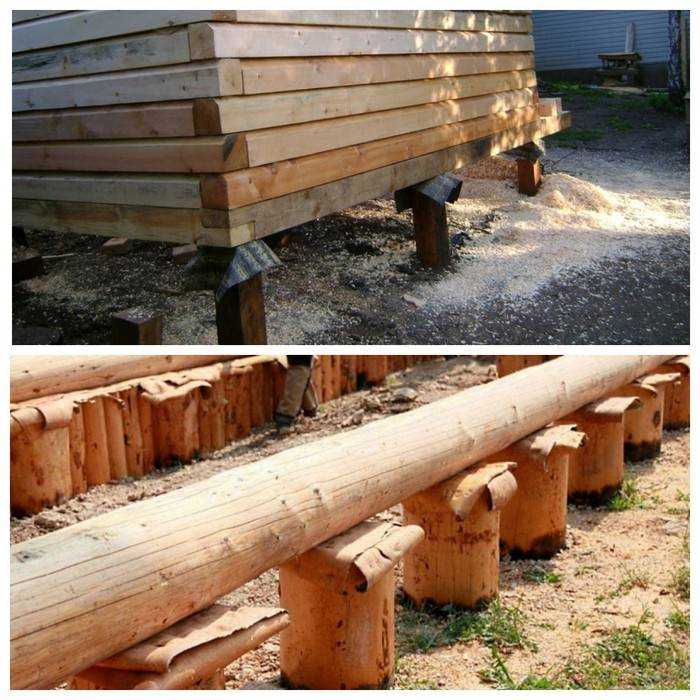

Рисунок 3. Варианты устройства столбчатого основания из бруса (сверху) и бревен (снизу)

Для устройства применяются брус или бревна диаметром 150-200 мм. Перед использованием их нужно качественно обработать антисептической пропиткой и защитить гидроизоляционным материалом – например, часто используется гудрон, отличающийся низкой ценой и довольно неплохим качеством.

Опоры из кирпича и бетонных блоков

Кирпичные столбы – более распространенный способ сооружения столбчатого фундамента. На таких основаниях строят даже каркасные дома. Но опять-таки следует учитывать, что срок службы такой конструкции будет небольшим. Для этих целей подходит исключительно полнотелый керамический и силикатный кирпич, характеризующийся не высоким влагопоглощением (по ГОСТ более 6%, а верхний предел не ограничен, поэтому нужно выбирать конкретный кирпич отталкиваясь от фактических значений водопоглощения).

Фото 4. Опорные столбы из красного кирпича

Также для кладки столбов часто используют бетонные блоки размерами 400х200х200мм – их нужно на порядок меньше. Так, при выкладке опоры из кирпича надо, его площадь формируется из 4 кирпичей, то блоков необходимо всего 2 (плюс к этому высота будет гораздо больше). Глубина заложения столбов обычно принимается в пределах 500-700 мм.

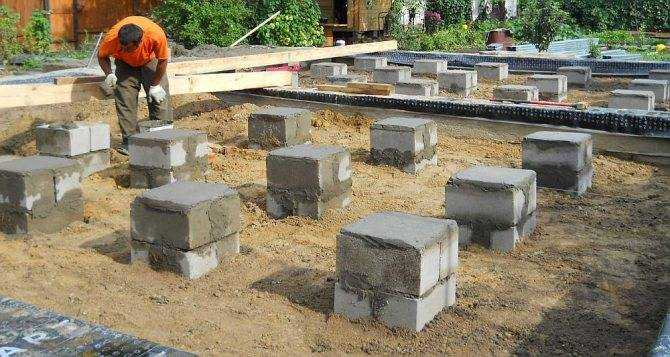

Фото 5. Опорные столбы из блоков

Перед кладкой опор выполняется устройство песчано-гравийной подушки толщиной 200-300 мм с тщательным утрамбовыванием каждого слоя. Сверху подушку нужно полить цементным молочком.

После выкладки столбов строительные работы можно продолжать по истечении 2-3 недель, которые нужны для набора раствором достаточной прочности.

Монолитные железобетонные и трубные столбчатые фундаменты

Столбчатое основание в виде железобетонных опор обладает большей несущей способностью и надежностью, что достигается за счет монолитной конструкции и армирования. Для его устройства подготавливаются канавы определенного размера, в которых делается песчаная подушка и устанавливается армирующий каркас из рифленой арматуры. Выше уровня земли делается опалубка из обрезной доски или фанеры. Финишный этап – заливка бетоном.

Фото 6. Железобетонные опоры столбчатого фундамента

Нередко используются асбестоцементные или металлические трубы, которые выступают в качестве несъемной опалубки. Для них тоже подготавливаются скважины соответствующих размеров, а внутрь устанавливается армирующий каркас из арматуры.

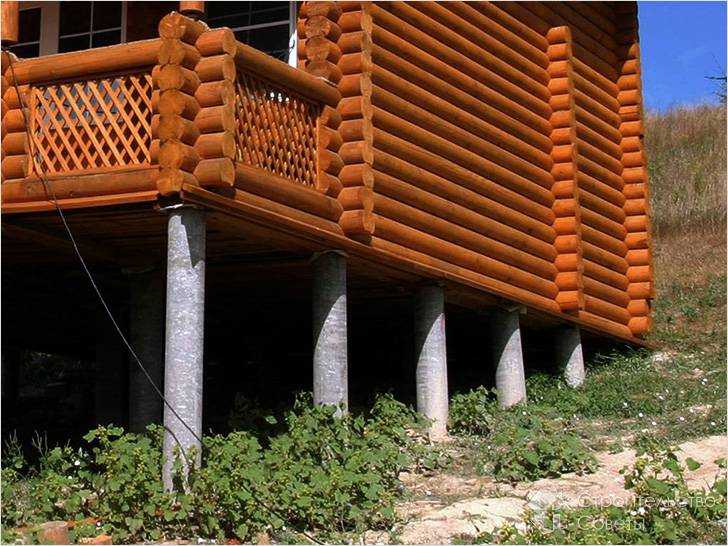

Фото 7. Столбчатое основание с использованием асбестоцементных труб

В некоторых ситуациях целесообразно выполнение подошвы или так называемой «пяты» – специального расширения в нижней части опоры. Такой вариант идеально подходит при строительстве фундаментов на сложных грунтах и под здания с внушительным весом.

Фото 8. Бетонные опорные столбы основание с подошвой в нижней части
