Для чего нужна гидрострелка принцип работы, назначение и расчеты
Многие системы теплоснабжения в частных домовладениях отличаются разбалансировкой. Гидрострелка позволяет разделить контур отопительного агрегата и вторичный контур отопительной системы. Это позволяет повысить качество и надежность системы.
Особенности работы устройства
Выбирая гидрострелку, нужно внимательно изучить принцип работы, назначение и расчеты, а также узнать достоинства прибора:
- разделитель необходим для гарантии выполнения технических характеристик;
- устройство поддерживает температурный и гидравлический баланс;
- параллельное подсоединение обеспечивает минимальные потери тепловой энергии, производительности и давления;
- защищает котел от теплового удара, а также выравнивает циркуляцию в контурах;
- позволяет сэкономить топливо и электроэнергию ;
- сохраняется постоянный объем воды;
- снижает гидравлическое сопротивление.
Функционирование прибора с четырех ходовым смесителем
Особенности работы гидрострелки позволяют нормализовать гидродинамические процессы в системе.
Полезная информация! Своевременное устранение примесей позволяет продлить срок службы счетчиков, отопительных приборов и вентилей.
Устройство гидрострелки отопления
Прежде, чем купить гидрострелку для отопления нужно разобраться в устройстве конструкции.
Внутреннее устройство современного оборудования
Гидроразделитель представляет собой вертикальный сосуд из труб большого диаметра со специальными заглушками по торцам. Размеры конструкции зависят от протяженности и объема контуров, а также от мощности. При этом металлический корпус устанавливается на опорные стойки, а изделия небольшого размера крепятся на кронштейнах.
Подсоединение к отопительному трубопроводу производится с помощью резьбы и фланцев. В качестве материала для гидрострелки применяется нержавеющая сталь, медь или полипропилен. При этом корпус обрабатывается антикоррозийным веществом.
Обратите внимание! Изделия из полимера используются в системе с котлом мощностью 14-35 кВт. Изготовление подобного прибора своими руками требует профессиональных навыков
Дополнительные функции оборудования
Принцип работы, назначение и расчеты гидрострелки можно узнать и выполнить самостоятельно. В новых моделях присутствуют функции сепаратора, разделителя и регулятора температуры. С помощью терморегулирующего клапана обеспечивается градиент температур для вторичных контуров. Устранение кислорода из теплоносителя позволяет уменьшить риск эрозии внутренних поверхностей оборудования. Удаление лишних частиц увеличивает срок службы рабочего колеса.
Внутри устройства есть перфорированные перегородки, которые делят внутренний объем пополам. При этом не создается дополнительное сопротивление.
На схеме показано устройство в разрезе
Полезная информация! Для сложного оборудования требуется датчик температуры, манометр и линия для запитки системы.
Принцип работы гидрострелки в системах отопления
От скоростного режима теплоносителя зависит выбор гидрострелки. При этом буферная зона отделяет отопительную цепь и котел отопления.
Существуют следующие схемы подключения гидрострелки:
нейтральная схема работы, при которой все параметры соответствуют расчетным значениям. При этом конструкция обладает достаточной суммарной мощностью;
Использование контура теплого пола
определенная схема применяется, если котел не обладает достаточной мощностью. При недостатке расхода требуется подмес охлажденного теплоносителя. При разнице температур срабатывают термодатчики;
Схема системы отопления
объем потока в первичном контуре больше, чем расходование теплоносителя в второстепенной цепи. При этом отопительный агрегат функционирует в оптимальном режиме. При отключении насосов во втором контуре теплоноситель перемещается через гидрострелку по первому контуру.

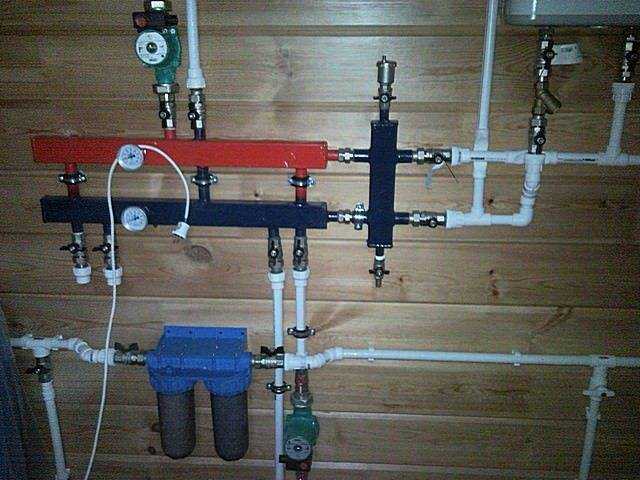

Вариант использования гидрострелки
Производительность циркуляционного насоса должна быть на 10 % больше, чем напор насосов во втором контуре.
Особенности работы системы
В данной таблице продемонстрированы некоторые модели и их стоимость.
Расчет гидравлической стрелки: устройство и установка
Специалисты предлагают устанавливать на гидрострелке манометр и термометр. Приборы эти могут продаваться в комплекте с гидрострелкой, конечно влияя существенно на стоимость. Но наличие этих приборов условие совсем не обязательное. Если это потребуется, есть возможность купить их потом, и установить в любом месте системы, а не именно на гидрострелке.
Главное, чтобы автоматический воздухоотводчик, который ставится в самой верхней точке, колпачком «смотрел» в верх (вертикально). Под воздухоотводчиком находится отсечной клапан. Если возникает необходимость поменять воздухоотводчик, клапан позволит сделать это без остановки системы. В самой нижней точке устанавливается сливной кран, с помощью которого удаляется всякий мусор (ржавчина, шлам), образовавшийся в теплоносителе и осевший в виде осадка в отстойнике. Кран время от времени открывают и сливают эту грязь просто в какую ни будь ёмкость. Гидравлическая стрелка выполняет в системе много функций.
Перечень функций, выполняемых гидрострелкой:
- Балансировка работы системы;
- Стабилизация давления;
- Функция отстойника;
- Удаление из теплоносителя воздуха;
- Снижение нагрузки на оборудование и котёл;
- Предупреждение температурных скачков.
Функции, перечисленные выше, позволяют предупредить преждевременный износ отопительной системы, избежать серьезных поломок котлов и оборудования, защитить детали, изготовленные из металла от окисления.
Как подобрать параметры
Подбирается гидравлический разделитель с учетом максимально возможной скорости потока теплоносителя. Дело в том, что при высокой скорости движения жидкости по трубам она начинает шуметь. Чтобы не было этого эффекта, максимальная скорость принимается равной 0,2 м/с.
Параметры, нужные для гидроразделителя
По максимальному потоку теплоносителя
Чтобы рассчитать диаметр гидрострелки по этому методу, единственное, что нужно знать — это максимальный поток теплоносителя, который возможен в системе и диаметр патрубков. С патрубками все просто — вы же знаете, какой трубой будете делать разводку. Максимальный поток, который может обеспечить котел, мы знаем (есть в технических характеристиках), а расход по контурам зависит от их размера/объема и определяется при подборе контурных насосов. Расход на все контуры складывается, сравнивается с мощностью котлового насоса. Большая величина подставляется в формулу для расчета объема гидрострелки.

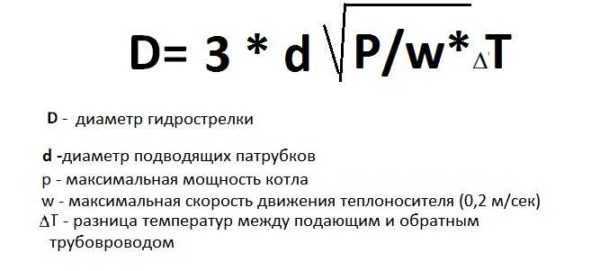

Формула расчета диаметра гидравлического разделителя для системы отопления в зависимости от максимального потока теплоносителя
Рекомендуем: Утепление стен изнутри (внутри) дома и квартиры своими руками
Приведем пример. Пусть максимальный расход в системе 7,6 куб/час. Допустимая максимальная скорость берется стандартная — 0,2 м/с, диаметр патрубков 6,3 см (трубы на 2,5 дюйма). В этом случае получаем: 18,9 * √ 7,6/0,2 = 18,9 * √38 = 18,9 * 6,16 = 116,424 мм. Если округлить, получаем, что диаметр гидрострелки должен быть 116 мм.
По максимальной мощности котла
Второй способ — подбор гидравлической стрелки по мощности котла. Оценка будет приблизительной, но ей можно доверять. Нужна будет мощность котла и разница температур теплоносителя в подающем и обратном трубопроводе.
Расчет гидрострелки по мощности котла
Расчет также несложный. Пусть максимальная мощность котла — 50 кВт, дельта температур — 10°C, диаметры патрубков такие же — 6,3 см. Подставив цифры, получаем — 18,9 * √ 50 / 0,2 * 10 = 18,9 * √ 25 = 18,9* 5 = 94,5 мм. Округлив, получаем диаметр гидрострелки 95 мм.
Как найти длину гидрострелки
С диаметром гидроразделителя для отопления определились, но надо знать еще и длину. Ее подбирают в зависимости от диаметра подключаемых патрубков. Есть два вида гидрострелок для отопления — с отводами, расположенными один напротив другого и с чередующимися патрубками (располагаются со сдвигом один относительно другого).
Определяем длину гидрострелки из круглой трубы
Рассчитать длину в этом случае легко — в первом случае это 12d, во втором — 13d. Для средних систем можно и диаметр подобрать в зависимости от патрубков — 3*d. Как видите, ничего сложного. Рассчитать можно самостоятельно.
Как рассчитать расходы на отопление дома котлом
Для подсчета необходимой производительности оборудования и расходов, нужно понимать, какой климат, площадь, объем жилого помещения, степень утепления и количество тепловых потерь
Применяя для этого турбинные аппараты, необходимо также принимать во внимание число энергии, которое тратится на нагревание воздуха. Для определения производительности и расходов котла, вначале необходимо подсчитать тепловые потери
Сделать это сложно, поскольку нужно учитывать большое число составляющих, в частности материалы возведения стен с перекрытиями, кровлей и тому подобное
Также следует понимать тип отопительной разводки, наличие теплого пола и бытовой техники, которая выделяет тепло
Сделать это сложно, поскольку нужно учитывать большое число составляющих, в частности материалы возведения стен с перекрытиями, кровлей и тому подобное. Также следует понимать тип отопительной разводки, наличие теплого пола и бытовой техники, которая выделяет тепло.
Для точного подсчета потерь тепла и расходов на отопление профессионалами используются тепловизоры. Затем они вычисляют необходимый показатель по сложным формулам. Естественно, что рядовой пользователь не будет разбираться в том, какие нюансы тепловой техники. Для них есть доступные методики, которые позволяют быстрым и оптимальным способом делать расчеты оптимальной производительности оборудования.
Самым доступным способом является использование универсальной формулы, где 10 квадратных метров равно 1 киловатту. В соответствии с ценовой политикой региона, стоимость 1 кубометра газа днем стоит около 4 рублей, а ночью 3 рублей. В итоге на отопительный сезон придется потратиться 6300 рублей на 10 квадратных метров.
Узнать количество оптимальной производительности нагревателя можно с помощью удобного калькулятора. Чтобы все правильно посчитать и получить итоговый результат, потребуется введение общей площади обогрева. Далее нужно заполнение информации о том, какой тип остекления, уровень теплоизоляции стен с полом и потолками используется. Из дополнительных параметров учитывают также высоту расположения потолка в помещении, введение сведений о количестве стен, которые взаимодействуют с улицей. Учитывают также тот факт, сколько этажей в здании и имеются ли сооружения поверх него. Только после этого можно узнать актуальные цены на 1 кубометр и все подсчитать.
Гидрострелка своими руками
Гидравлический распределитель можно изготовить самостоятельно из труб подходящего диаметра, металлического бака и др. Понадобится лишь приварить патрубки, а также верхнее и нижнее дно.
Важно! Сварка должна быть на высоком уровне, чтобы внутрь не попал мусор. Поэтому обратитесь к профессиональному сварщику. Пошаговое руководство:
Пошаговое руководство:
Рассчитайте диаметр труб, по приведенным выше формулам.
Составить схематический чертеж устройства. При этом учитывайте, что контейнер следуют разделить на несколько промежутков:Дистанция от дна к первому нижнему патрубку должна быть около 10-15 см, чтобы в нем собирался шлам; Дистанция от верха к первой трубке сверху должна быть тоже около 10 см, для накопления воздуха. Вход и выход верхних патрубков регламентирован температурным градиентом. Верхние трубки могут располагаться параллельно друг к другу или чередоваться
Важно! Если патрубки находятся на одной оси, то за счет прямого потока, отвод воздуха очень слаб, из-за чего возникают воздушные пробки. Чем выше располагается патрубок верхнего вывода, тем больше температура поступающего потока
Важно! Если верхний выходной патрубок расположен ниже чем входной, то вода в него будет поступать только после того как полностью прогреется. Входная трубка вверху не должна быть в самой верхней точке, поскольку в устройстве не будет двигаться горячий поток и вода не сможет смешиваться. Провести сварочные работы.
Проверить герметичность устройства, закрыв отверстия и наполнив его водой
Затем оставить в таком состояние на сутки. Если протечек нет, устройство можно монтировать.
Если верхний выходной патрубок расположен ниже чем входной, то вода в него будет поступать только после того как полностью прогреется
Расчёт гидрострелки — Лучшее отопление
Выполняемая функция
Гидрострелка обеспечивает мягкую работу отопляющего котла – это главная функция этого приспособления.
Благодаря стрелке можно избежать перепадов температуры и давления, также она предотвращает термоклики (холодная вода идет обратным ходом при одновременной подаче горячей), что плохо воздействует на работоспособность котла, исключительно если он чугунный.
Гидрострелку изготавливают из трубы определенного типа (в основном квадратной). Конструкция имеет воздухоотвод.
Система включает в себя контуры, такие как:
- малый (котел, гидрострелка);
- большой (к примеру, тепловой насос).
Принцип работы
Сам порядок отопления делится на две цепи (которые упоминались выше). Малая – это, котел-гидравлическая стрелка, большая – котел-гидравлическая стрелка-потребитель.
Когда котел предоставляет необходимое количество тепла, то жидкость в стрелке движется из стороны в сторону. Когда баланс нарушается то движение происходит по малой цепи, котел отключается, и жидкость движется пока не понизиться градус, после чего работа продолжается.
Таким образом, гидравлическая стрела балансирует цепи котла и котельной, предоставляет самостоятельную работу элементов отопления.
Как рассчитать
Гидрострелки отличают по определенным параметрам:
- порядку подачи воды в систему;
- порядку отвода воды;
- местонахождению входящих или же исходящих патрубков;
- по емкости.
Для того, чтобы рассчитать диаметр гидрострелки (или же патрубка, который подводится), нужно знать некоторые значения, указанные ниже. Механизм сопоставляется, учитывая самый большой поток воды, который может прогнаться через систему и самую низкую скорость воды в гидрострелке и патрубках.
И когда собраны все вышеперечисленные данные, переходим к самим вычислениям.
Итак, с помощью калькулятора вычисляем:
насколько зависим диаметр гидравлической стрелки от водотока:
Подобные разграничители – это необходимый и полезный механизм, который имеет много плюсов:
- нет проблемы с нахождением величин насосного устройства;
- нет влияния друг на друга цепей котла и отопления;
- потребитель и генератор тепла имеют нагрузку только от своего потока воды;
- есть дополнительные места подключения (к примеру: расширяющего бака или отводчика воздуха).
Тепловой генератор на гидравлической стрелке создаст комфортную температуру при незначительных затратах на энергоносители. При правильном проектировании такой технологии вы сэкономите на газе около 20% и на электроэнергии до 55 %.
Устройства на гидравлических стрелках сейчас довольно широко используются. Их выбирают по специальным каталогам, при этом определяется ход воды и мощность.
Познавательную статью о гидрострелках марки Север читайте здесь.
Готовые гидрострелки обработаны специальной смесью, которая мешает проявлениям коррозии, уже имеет гидроизоляцию. Так что при возникновении проблем, проще обратиться и приобрести нужную гидрострелку. Это значительно сэкономит деньги и время.
Назначение
Гидрострелка для отопления является неизменным элементом систем, которые имеют принудительную циркуляцию носителя тепла и насосы, которые установлены на гребенке для каждого пользователя.
Основная функция гидрострелки – это обеспечить экономичную и плавную работу котла.
Все перепады давления и расхода носителя тепла благодаря гидрострелке устраняются. Так, обеспечивается скорое реагирование основного отопительного оборудования на изменения показателей расхода и температурного режима.
При помощи такого устройства, как гидравлическая стрелка для отопления, можно запросто избавиться от опасного явления – «термоклина» (горячая подача и холодный обратный ход), которое очень пагубно влияет на целостность котла, особенно – из чугуна.
Видео описание
В видео рассказывается об основных ошибках во время подбора циркуляционного электронасоса:
Конструкция циркуляционного отопительного насоса состоит из корпуса, ротора, крыльчатки с лопатками, уплотнителей, электросхемы. За счет вращения турбинного колеса осуществляется движение теплоносителя. Производители выпускают насосы с ротором в мокром и сухом исполнении. У первой разновидности роторные детали работают в теплопереносящей среде, а во втором случае – у них отсутствует контакт с теплоносителем. Выпускаются также модели с 1, 2, 3 и 4 скоростями.
Расчет диаметра гидрострелки
Если вы считаете, что понять устройство гидрострелки может только специалист с техническим образованием, то вы ошибаетесь. В данной статье мы в доступной форме объясним назначение гидрострелки, основные принципы ее функционирования и рациональные методики расчета.
Начнем с терминологии. Гидрострелка (синонимы: гидродинамический терморазделитель, гидравлический разделитель) — это устройство, предназначенное для выравнивания как температуры, так и давления в системе отопления.
Гидродинамический терморазделитель предназначен для:
увеличения энергоэффективности посредством возрастания КПД котла, насосов, что приводит к снижению затрат на топливо; обеспечения устойчивой работы системы; исключения гидродинамического воздействия некоторых контуров на совокупный энергетический баланс всей системы отопления (для разделения контура радиаторного отопления и горячего водоснабжения).
Какие существуют формы гидрострелки?
Гидродинамический терморазделитель представляет собой вертикальную объемную емкость, которая на поперечном сечении может быть в виде круга либо квадрата.
С учетом теории гидравлики, гидрострелка округлой формы функционирует лучше, чем ее аналог квадратной формы. Тем не менее, второй вариант оптимальнее вписывается в интерьер.
Прежде чем изучить принцип работы гидрострелки, обратите внимание на нижеприведенную схему. Насосы Н1 и Н2 создают расход Q1 и Q2 соответственно в первом и втором контурах
Благодаря работе насосов осуществляется циркуляция теплоносителя в контурах и его перемешивание в гидрострелке
Насосы Н1 и Н2 создают расход Q1 и Q2 соответственно в первом и втором контурах. Благодаря работе насосов осуществляется циркуляция теплоносителя в контурах и его перемешивание в гидрострелке.
Вариант 1. Если Q1 =Q2, то осуществляется движение теплоносителя из одного контура во второй.
Вариант 2. Если Q1 >Q2, то происходит перемещение теплоносителя в гидрострелке сверху вниз.
Вариант 3. Если Q1
Таким образом, гидродинамический терморазделитель понадобиться в том случае, когда имеется сложная по конструкции система отопления, состоящая из множества контуров.
Существует несколько методов, с помощью которых осуществляется расчет гидрострелки.
Диаметр гидравлического разделителя определяется по следующей формуле:
где D — диаметр гидрострелки, Q – расход воды (м3/с ( Q1-Q2), π — константа, равная 3,14, а V – вертикальная скорость потока (м/с) . Необходимо отметить, что экономически выгодная скорость равна 0,1 м/с.
Численные значения диаметров входящих в гидрострелку патрубков рассчитываются также по вышеуказанной формуле. Отличие состоит в том, что скорость в данном случае составляет 0,7-1.2 м/с, а расход (Q) рассчитывается для каждого носителя в отдельности.
Объем гидрострелки влияет на качество функционирования системы и помогает регулировать температурные скачки. Эффективный объем составляет 10-30 литров.
Для определения оптимальных размеров гидродинамического терморазделителя используется метод трех диаметров и чередующихся патрубков
Расчет диаметра гидрострелки
Расчет диаметра гидрострелки Если вы считаете, что понять устройство гидрострелки может только специалист с техническим образованием, то вы ошибаетесь. В данной статье мы в доступной форме
Для чего нужна гидрострелка в системе отопления
Гидрострелка, бутылочка, гидравлический разделитель – все эти названия, относятся к простому устройству, необходимому для сложных систем отопления. Профессиональные монтажники указывают на четыре причины, по которым стоит подключить модуль.
Установка гидрострелки в системе отопления необходима для:
- Балансировка температуры в системе обогрева здания. Производители котлов с чугунными теплообменниками, требуют обязательной установки гидроразделителя. Без гидрострелки, при первой растопке, котел испытывает термический удар. Гидравлическая стрелка выравнивает разницу температур и не дает треснуть чугунному теплообменнику.
- Нивелирование давления – основной и вторичные контуры обогрева, зачастую имеют разные рабочие параметры. Гидрораспределитель помогает сократить разницу в давлении. Стрелку устанавливают в многоконтурных системах обогрева, когда в доме одновременно подключают радиаторы, теплые полы, бойлер косвенного нагрева.
- В качестве фильтра-отстойника – если установка гидравлической стрелки выполнена правильно, в ее корпусе будут оседать твердые частицы, появившиеся в результате коррозии, механических повреждений. Ржавчина, накипь и шлам, влияют на работоспособность запорной и регулирующей арматуры, насосов, различных датчиков и водяных счетчиков. Вертикальный гидроразделитель в системе отопления, служит своеобразным фильтром, где оседают все твердые частицы.
- Удаление воздуха – в корпусе гидрострелки устанавливается воздухоотводчик. При прохождении теплоносителя, из трубопровода системы отопления удаляется воздух, что снижает окисление и коррозию металлических деталей системы отопления.
Чтобы гидрораспределитель смог в полном объеме выполнять возложенные на него функции, требуется грамотный расчет и правильная установка в систему отопления.
Можно ли обойтись без гидрострелки
Конечно, простая система отопления, теоретически будет работать без гидрострелки. Проблемы начнутся, если к одному котлу, подключат несколько водяных контуров отопления, но и эта сложность решаема установкой коллектора. Также и другие функции: отвод воздуха из системы, фильтрацию твердых частиц, с легкостью выполняет группа безопасности, устанавливаемая для твердотопливных котлов.
Гидравлический разделитель в системе отопления дома, нужен для балансировки разницы температур и давления на подающем и обратном трубопроводе. Без модуля не обойтись, при подключении к котлу радиаторной системы отопления и теплых полов.
Разница между гидрострелкой и коллектором
Коллектор, несмотря на распространенное заблуждение, не заменяет гидравлическую стрелку и имеет отличительные функции. Основное предназначение коллектора – разделение и транспортировка теплоносителя к конечным (вторичным) контурам отопления.
В коллектор, из котла поступает поток нагретой жидкости. Внутри устройства осуществляется разделение теплоносителя по отводам, подключенным к каждой отдельной системе отопления. Дополнительно, коллектор позволяет отключать и ремонтировать отдельные контуры, не отключая обогрева дома.
Гидрострелку нужно использовать в случаях, когда предположительно температура теплоносителя на подающем и обратном трубопроводе, будет сильно отличаться. Если не поставить разделитель, происходит следующее:
- При первом запуске котла, теплоноситель внутри теплообменника котла, разогревается до 70-80°С, постепенно прогревая систему отопления.
- Давление, создаваемое при нагреве, образует циркуляцию жидкости в трубопроводе.
- Холодный, не нагретый теплоноситель, средняя температура которого около 20°С, из обратного трубопровода попадет внутрь теплообменника.
Термический удар вследствие резкого охлаждения стального теплообменника, приводит к его деформации. Чугунный аналог, попросту треснет и выйдет из строя.
Производители чугунных котлов требуют, чтобы в системе отопления обязательно присутствовал гидравлический разделитель. Не соблюдение этого правила, приводит к отказу в гарантийном обслуживании.
Калькулятор расчета параметров гидрострелки исходя из производительности насосов
Гидрострелкой называют гидравлический разделитель для систем отопления. Это довольно важный элемент, который позволяет обеспечить оптимальную, плавную работу всех узлов. Особенно актуально его применение, если установлено 2 или более котла, работает несколько контуров.
Такое устройство можно изготовить самостоятельно или приобрести в магазине. Но при любом из вариантов его параметры знать необходимо. Если вычислять все самостоятельно, то легко допустить ошибки в расчетах – формула расчетов довольно сложна.
Лучше для этого воспользоваться онлайн-калькулятором для вычисления параметров гидрострелки исходя из производительности насосов.

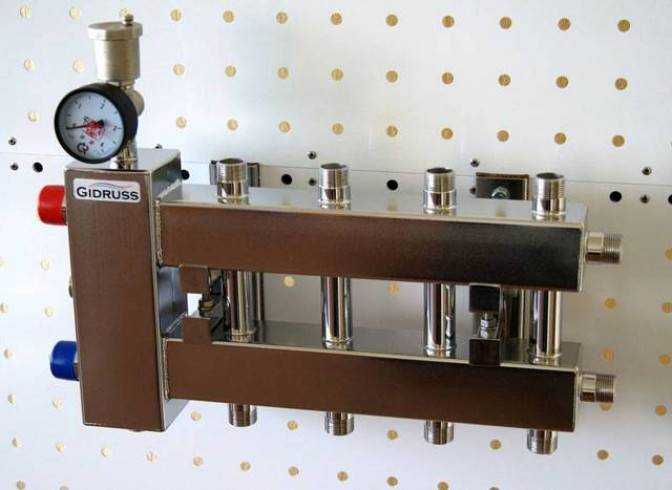

Так выглядит коллектор с гидрострелкой из нержавеющей стали
Что требуется для производства расчетов онлайн-калькулятором
Сложностей при использовании программы возникнуть не должно, но стоит дать некоторые пояснения. Необходимо внести в соответствующие поля запрашиваемые калькулятором данные, а именно:
- Ожидаемую скорость вертикального перемещения теплоносителя в гидрострелке. Наиболее оптимальная скорость – это с. Этого вполне достаточно для хорошего смешивания потоков;
- Систему величин, в которой удобнее работать – это может быть м3/ч или л/м;
- Производительность каждого рециркуляционного насоса в отдельное поле. Не стоит вписывать только некоторые, руководствуясь тем, что вместе они никогда не работают – лучше всегда иметь запас;
- Производительность насоса или насосов в малом контуре котла (котлов).
А это уже обычная гидрострелка модели «Meibes MHK 32 DN25»
После этого останется только нажать на кнопку «рассчитать параметры гидрострелки». В результате программой будет выдан результат по минимальному диаметру гидравлического разделителя и диаметру его патрубков в мм.
Некоторые пояснения к расчетам
Важно скрупулезно и точно внести все данные в онлайн-калькулятор – от этого зависит точность расчетов, правильность работы гидрострелки, а значит и качество функционирования всей системы отопления, горячего водоснабжения и других систем, связанных с котлами. Схематическое изображение принципа работы гидрострелки. Схематическое изображение принципа работы гидрострелки
Схематическое изображение принципа работы гидрострелки
Гидрострелка в разрезе
Узнать, что прячется внутри гидрострелки несложно, достаточно посмотреть на неё в разрезе. В тех экземплярах, что делаются самостоятельно, «внутренности» отсутствуют. Полый резервуар без каких-либо причуд.
Компании, которые занимаются производством гидрострелок профессионально, привносят в её конструкцию полезные дополнения. К примеру, наш поставщик Гидрусс с недавнего времени оснащает стрелки сепараторами. Сетка из нержавеющей стали пронизывает всю длину изделия, что является безусловным преимуществом в борьбе с излишками воздуха.
Похожие «примочки» используют иностранные бренды
Схема изготовления гидрострелки для отопления своими руками
Самостоятельно изготовить гидрострелку непросто. Сначала следует составить схему и предварительные расчеты. Кроме того, необходимо владеть навыками сварочных и слесарных работ.
Пошаговый процесс изготовления разделителя на 6 выходов поможет в данном вопросе:
| Фото | Описание работ |
| Перед началом работы нужно подготовить следующие материалы и инструменты: 2 дюймовые резьбы для основного контура и 6 резьб на ¾ для контура отопительной системы, профильную трубу 80 с толщиной стенки 3 мм, дюймовую трубу 25, профильную трубу 20×20, 2 квадратные шайбы на торцы, 2 стальные резьбы, сварочный аппарат с электродами, болгарку, 2 металлические коронки 25 и 29 диаметра, сверло 8,5 мм, быстро сохнущую грунтовку и молотковую краску. | |
| Отрезаем кусок трубы квадратного сечения размером 900 мм. | |
| Сверлим предварительные отверстия многоступенчатым сверлом по заранее нанесенным отметкам. На одной стороне расстояние от края 50×150×150×200×150×150×50, на противоположной стороне 325×250×325. Этого достаточно для котла, работающего на твердом топливе. | |
| Отверстия расширяем коронкой 25 диаметра. Аналогично выполнятся отверстия коронкой 29 диаметра. | |
| Готовые отверстия в трубе. | |
| Привариваем стальные муфты к шайбам | |
| На данном этапе муфты с заглушками необходимо зачистить. | |
| Шайбы к торцам привариваются в 2 этапа. Сначала прихватываются в нескольких точках, затем выполняется основной сварочный шов. После чего все необходимо зачистить. | |
| К выполненным отверстиям на трубе аналогичным образом привариваются резьбы, после чего трубу необходимо зачистить. | |
| По окончанию процесса необходимо провести испытание. Для этого на все резьбы накручиваются заглушки, и система подключается к насосу с показаниями манометра 7,2 атмосферы. | |
| После проведенных испытаний, гидрострелку необходимо прогрунтовать и покрасить. Пока сохнет краска, можно приготовить крепления для разделителя. |
Данный процесс наглядно можно посмотреть на мастер-классе профессионального специалиста:
Watch this video on YouTube
Изготовить гидрострелку из полипропилена своими руками еще проще. Для этого необходимы специальные инструменты для резки пластика и специальный аппарат для сварки.
Схема гидравлического разделителя
Устройство и принцип действия гидрострелки
Классическое устройство гидрострелки – полый сосуд, имеющий две пары патрубков. Первая пара служит для подключения котла (или каскада котлов), вторая – для присоединения системы потребления. Внутренний объем сосуда круглого или прямоугольного сечения служит зоной гидравлического разделения, разряжения и смешивания потоков разнотемпературных теплоносителей.
В верхней части устройства устанавливают воздухоотводчик, нижняя служит грязеуловителем. В гидрострелке циркулирует два потока теплоносителя – поток котлового (первичного) контура и поток системы потребления (вторичного контура). При различных режимах работы оборудования величина потоков меняется. Происходит либо прямая подача от котла, либо смешивание потоков с разной температурой.
Гидрострелка подбирается из расчета снижения скорости теплоносителя до диапазона 0,1 – 0,2 м/с. Прим этой скорости практически отсутствует гидравлическое сопротивление, гидродинамический режим принимает ламинарный характер, происходит наиболее качественный тепломассообмен между контурами.
Контур циркуляции котла практически не зависит от вторичного контура, режим работы котла приобретает стабильный, ровный характер. Вторичный контур получает теплоноситель с равной температурой для всех ветвей, необходимое его количество отбирается собственными насосами.
Отключение, изменение режима работы любой зоны отопительного оборудование приобретает лишь косвенное влияние на работу котла и системы в целом. Обеспечивается гидравлическое разделение, снижающее нагрузку на теплогенератор, отопительные приборы, насосное оборудование, коммуникации.
Гидравлический разделитель имеет три режима работы:
Режим 1. Прямой тепломассообмен потоков теплоносителя первичного и вторичного контура. Стабильная тепловая нагрузка потребления равна постоянному значению тепловой мощности котлоагрегата. Смешивания теплоносителей практически не происходит, движение приобретает ламинарный режим, происходит отделение воздуха, примесей и так далее. Режим работы котла – постоянный, на средней нагрузке.
Режим 2. Котел работает с максимальной нагрузкой, при этом не может обеспечить все потребности системы. Происходит полная передача потока из первичного контура котла с подмешиванием воды из обратки вторичного контура. При этом общая температура снижается для всех потребителей.
Режим 3. Оптимальный режим работы характеризуется наличием необходимой тепловой мощности котла, обеспечением экономного, «щадящего» режима работы. В этом режиме происходит смешивание прямого и обратного потоков первичного контура, температура поднимается. Котел останавливается при достижении заданной температуры, режим его работы приобретает циклический характер.
Гидравлический разделитель имеет и более сложные конструктивные конфигурации. Устройство оснащается сетчатыми элементами в верхней зоне для качественного отделения воздуха. Внутри изделия выполняются перфорированные перегородки вертикального или горизонтального направления для более эффективного разделения потоков.
Гидрострелки часто комбинируются с распределительными коллекторами. При этом коллекторы иногда входят в конструкцию моноблока, могут подключаться независимые.
Производятся изделия в виде комбинации разделителя и коллектора. При этом реализуется зонный температурный отбор теплоносителя для различных отопительных блоков.
Методика расчета
Чтобы сделать гидрострелку для отопления своими руками понадобятся предварительные вычисления. На этом рисунке изображен принцип, по которому можно рассчитать размеры устройства быстро, с достаточно высокой точностью.
Принцип «3d»
Эти пропорции получены с учетом результатов экспериментов, эффективности работы устройства в разных режимах. Величину D, которая состоит из трех d, можно вычислить с применением следующей формулы:
- РВ – расход воды в м. куб;
- СП – скорость потока воды в м/с.

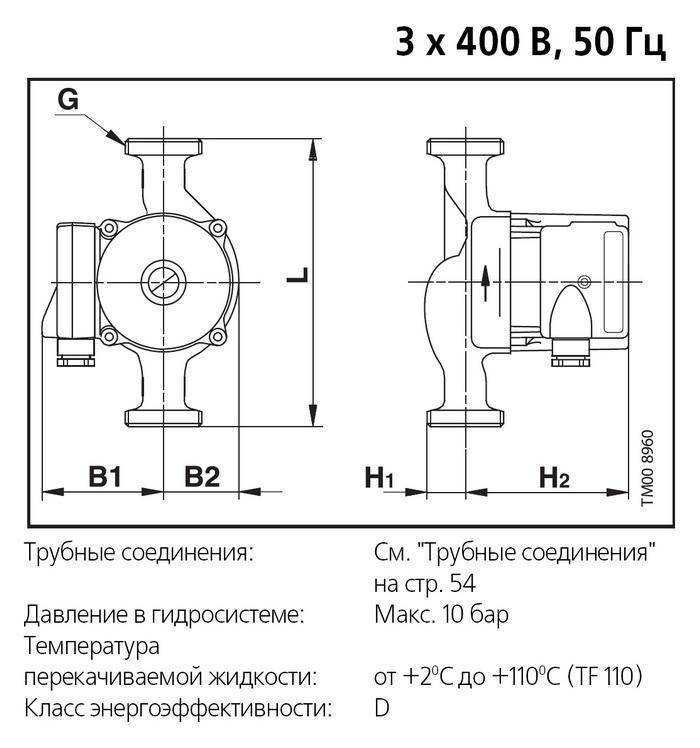

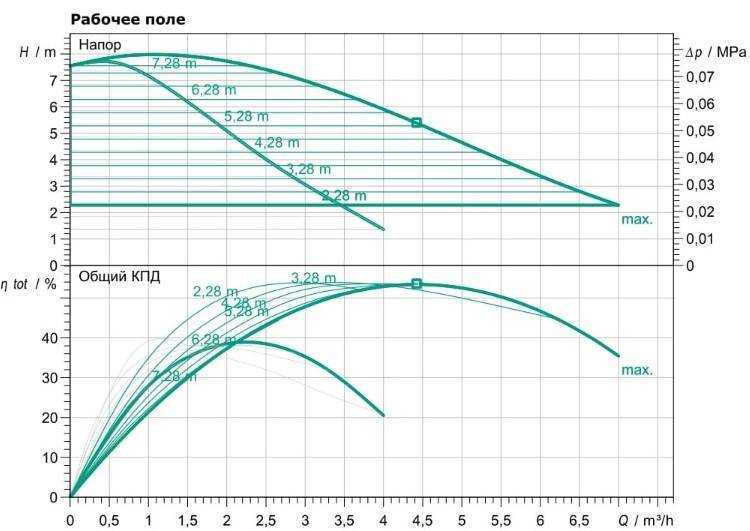

Для того чтобы выполнить упомянутые выше оптимальные условия, в формулу вставляют значение СП=0,1. Расход в этом устройстве вычисляют по разнице Q1-Q2. Без измерений эти величины можно узнать, пользуясь данными из технических паспортов циркуляционных насосов каждого контура.
