Калькулятор расчета гидрострелки исходя из мощности котла

Совмещение коллектора отопления с гидрострелкой

Небольшие дома обогревает котел, в который встроен насос. Вторичные контуры присоединяют к котлу через гидрострелку. Независимые контуры жилых домов с большой площадью (от 150 м 2 ) подключают через гребенку, гидроразделитель будет громоздким.

Какие трубы для теплого пола лучше и удобнее применять. Технические характеристики каждого вида трубной продукции, применяемой для теплого пола.

Распределительный коллектор монтируют после гидрострелки. Устройство состоит из двух независимых частей, которые объединяют перемычки. По количеству вторичных контуров врезают попарно расположенные патрубки.

Распределительная гребенка облегчает эксплуатацию и ремонт оборудования. Запорная и регулирующая арматура системы теплоснабжения дома находится в одном месте. Увеличенный диаметр коллектора обеспечивает равномерный расход между отдельными контурами.

Применение гидрострелки убережет котел от теплового удара

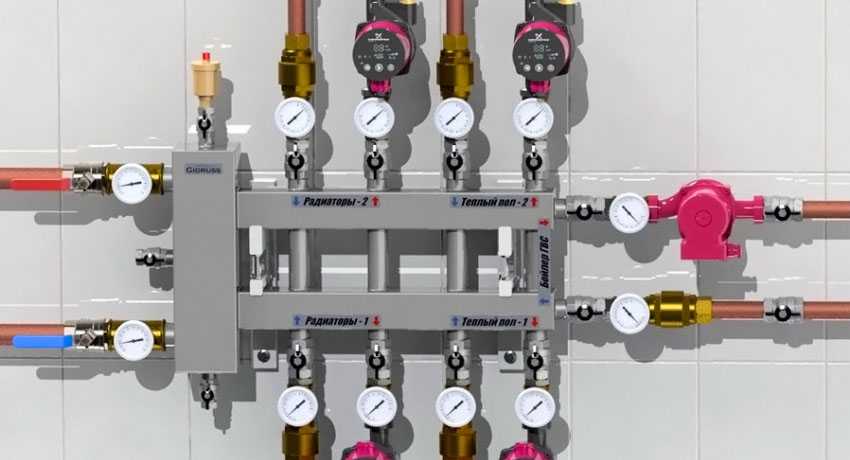

Разделитель и компланарная распределительная гребенка образуют гидравлический модуль. Компактный узел удобен для стесненных условий небольших котельных.

Монтажные выпуски предусмотрены для обвязки звездочкой:

низконапорный контур теплых полов подключают снизу;
высоконапорный контур радиаторов — сверху;
теплообменник — сбоку, на противоположной стороне от гидрострелки.

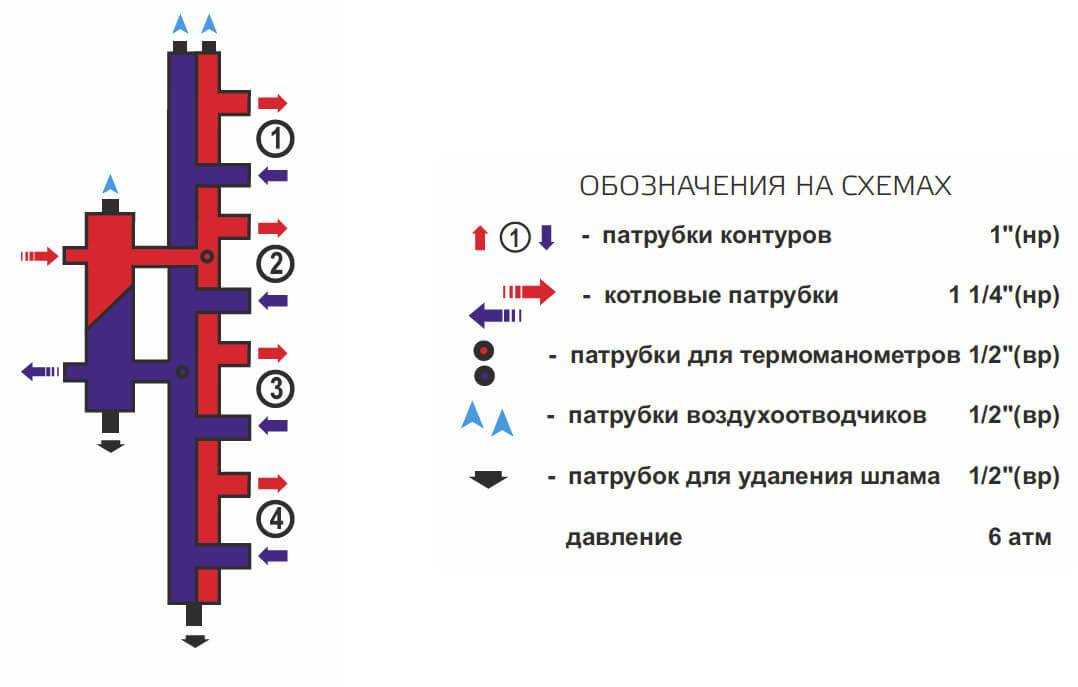

На рисунке представлена гидрострелка с коллектором. Схема изготовления предусматривает установку балансировочных клапанов между коллекторами подачи/обратки:

Схема гидрострелки с коллектором

Регулирующая арматура обеспечивает максимальный проток и напор на дальних от гидрострелки контурах. Балансировка снижает процессы неправильного дросселирование потока, позволяет добиться расчетной подачи теплоносителя.

Важно! Автономная система отопления относится к системам, работающим с высокой температурой среды под давлением (гидрострелка отопления частного дома в том числе). Сделать гидрострелку отопления своими руками может специалист, обладающий достаточным запасом знаний в теплотехнике, опытом и навыками работы (электрогазосварка, слесарное дело, работа с ручным электроинструментом). Многочисленные интернет-сайты предлагают пошаговые инструкции по изготовлению гидрострелки для отопления, видео ролики также смогут помочь в этом процессе

Многочисленные интернет-сайты предлагают пошаговые инструкции по изготовлению гидрострелки для отопления, видео ролики также смогут помочь в этом процессе

Сделать гидрострелку отопления своими руками может специалист, обладающий достаточным запасом знаний в теплотехнике, опытом и навыками работы (электрогазосварка, слесарное дело, работа с ручным электроинструментом). Многочисленные интернет-сайты предлагают пошаговые инструкции по изготовлению гидрострелки для отопления, видео ролики также смогут помочь в этом процессе.

Размеры коллектора отопления с гидрострелкой

Теоретические знания помогут составить схемы и чертежи гидрострелки отопления, сделать индивидуальный заказ оборудования в специализированной организации, проконтролировать работу подрядчика. Доверять изготовление ответственных узлов системы отопления непрофессионалам опасно для жизни и здоровья. Следует помнить о том, что испорченное по вине владельца оборудование гарантийному ремонту и возврату не подлежит.

https://youtube.com/watch?v=sLsOysrbhb8

Дополнительные факторы, учитываемые при установке котла

В строительстве существует также понятие энергоэффективности здания, то есть того, сколько постройка отдает тепла окружающей среде.

Одним из показателей теплообмена является коэффициент рассеивания (Кр). Эта величина является константой, т.е. постоянной и не изменяется при расчетах уровня теплообмена конструкций, изготовленных из одинаковых материалов.

Надо учитывать не только мощность котла, но и возможные теплопотери самого зданияИсточник pechiudachi.ru

Для расчётов берётся коэффициент, который в зависимости от здания может быть равен разным величинам и применение которого поможет понять, как рассчитать мощность газового котла для дома более точно:

Самый низкий уровень теплообмена, соответствующий величине К_р от 0,6 до 0,9, присваивается зданиям, выполненным из современных материалов, с утепленными полом, стенами и крышей;
К_р равен от 1,0 до 1,9, если наружные стены здания утеплены, проведено утепление крыши;
К_р равен от 2,0 до 2,9 в домах без утепления, к примеру, кирпичных с одинарной кладкой;
К_р равен от 3,0 до 4,0 в неутеплённых помещениях, в которых низкий уровень теплоизоляции.

Уровень теплопотерь Q_т рассчитывается в соответствии с формулой:

Q_т= V * Р_t* k / 860, где

V – это объем помещения,

P_t– разница температур, вычисляемая путем вычета минимальной возможной температуры воздуха в регионе из желаемой температуры помещения,

к – коэффициент запаса.

Современный газовый котелИсточник tr.decorexpro.com

Мощность котла при учете коэффициента рассеивания вычисляют путем умножения вычисленного уровня теплопотерь на коэффициент запаса (обычно от 15% до 20%, тогда умножать необходимо на 1,15 и 1,20 соответственно)

Данная методика позволяет более точно определить производительность и, следовательно, максимально качественно подойти к вопросу выбора котла.

Для чего нужна гидрострелка: принцип работы, назначение и расчеты

Многие системы теплоснабжения в частных домовладениях отличаются разбалансировкой. Гидрострелка позволяет разделить контур отопительного агрегата и вторичный контур отопительной системы. Это позволяет повысить качество и надежность системы.

Особенности работы устройства

Выбирая гидрострелку, нужно внимательно изучить принцип работы, назначение и расчеты, а также узнать достоинства прибора:

разделитель необходим для гарантии выполнения технических характеристик;
устройство поддерживает температурный и гидравлический баланс;
параллельное подсоединение обеспечивает минимальные потери тепловой энергии, производительности и давления;
защищает котел от теплового удара, а также выравнивает циркуляцию в контурах;
позволяет сэкономить топливо и электроэнергию ;
сохраняется постоянный объем воды;
снижает гидравлическое сопротивление.

Функционирование прибора с четырех ходовым смесителем

Особенности работы гидрострелки позволяют нормализовать гидродинамические процессы в системе.

Полезная информация! Своевременное устранение примесей позволяет продлить срок службы счетчиков, отопительных приборов и вентилей.

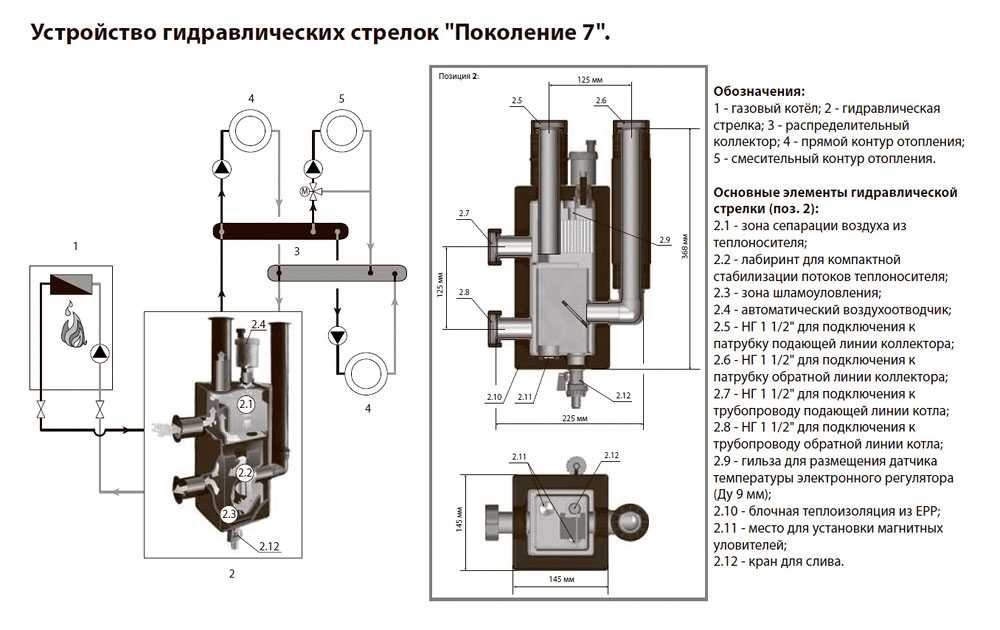

Устройство гидрострелки отопления

Прежде, чем купить гидрострелку для отопления нужно разобраться в устройстве конструкции.

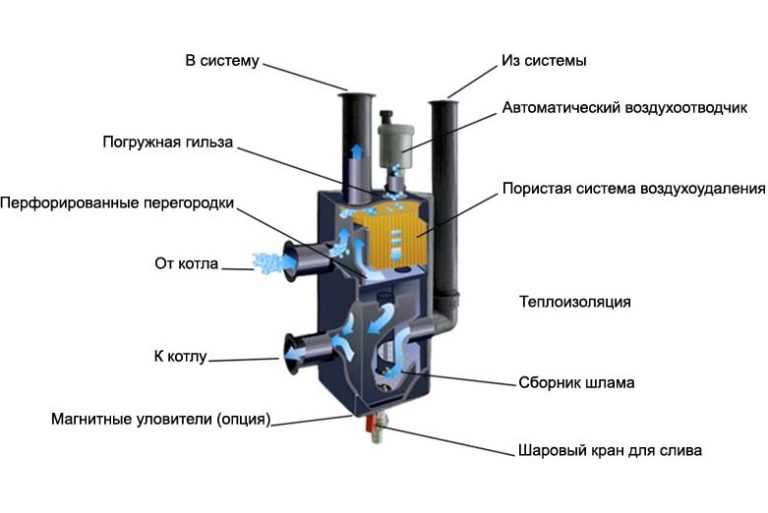

Внутреннее устройство современного оборудования

Гидроразделитель представляет собой вертикальный сосуд из труб большого диаметра со специальными заглушками по торцам. Размеры конструкции зависят от протяженности и объема контуров, а также от мощности. При этом металлический корпус устанавливается на опорные стойки, а изделия небольшого размера крепятся на кронштейнах.

Подсоединение к отопительному трубопроводу производится с помощью резьбы и фланцев. В качестве материала для гидрострелки применяется нержавеющая сталь, медь или полипропилен. При этом корпус обрабатывается антикоррозийным веществом.

Обратите внимание! Изделия из полимера используются в системе с котлом мощностью 14-35 кВт. Изготовление подобного прибора своими руками требует профессиональных навыков

Дополнительные функции оборудования

Принцип работы, назначение и расчеты гидрострелки можно узнать и выполнить самостоятельно. В новых моделях присутствуют функции сепаратора, разделителя и регулятора температуры. С помощью терморегулирующего клапана обеспечивается градиент температур для вторичных контуров. Устранение кислорода из теплоносителя позволяет уменьшить риск эрозии внутренних поверхностей оборудования. Удаление лишних частиц увеличивает срок службы рабочего колеса.

Внутри устройства есть перфорированные перегородки, которые делят внутренний объем пополам. При этом не создается дополнительное сопротивление.

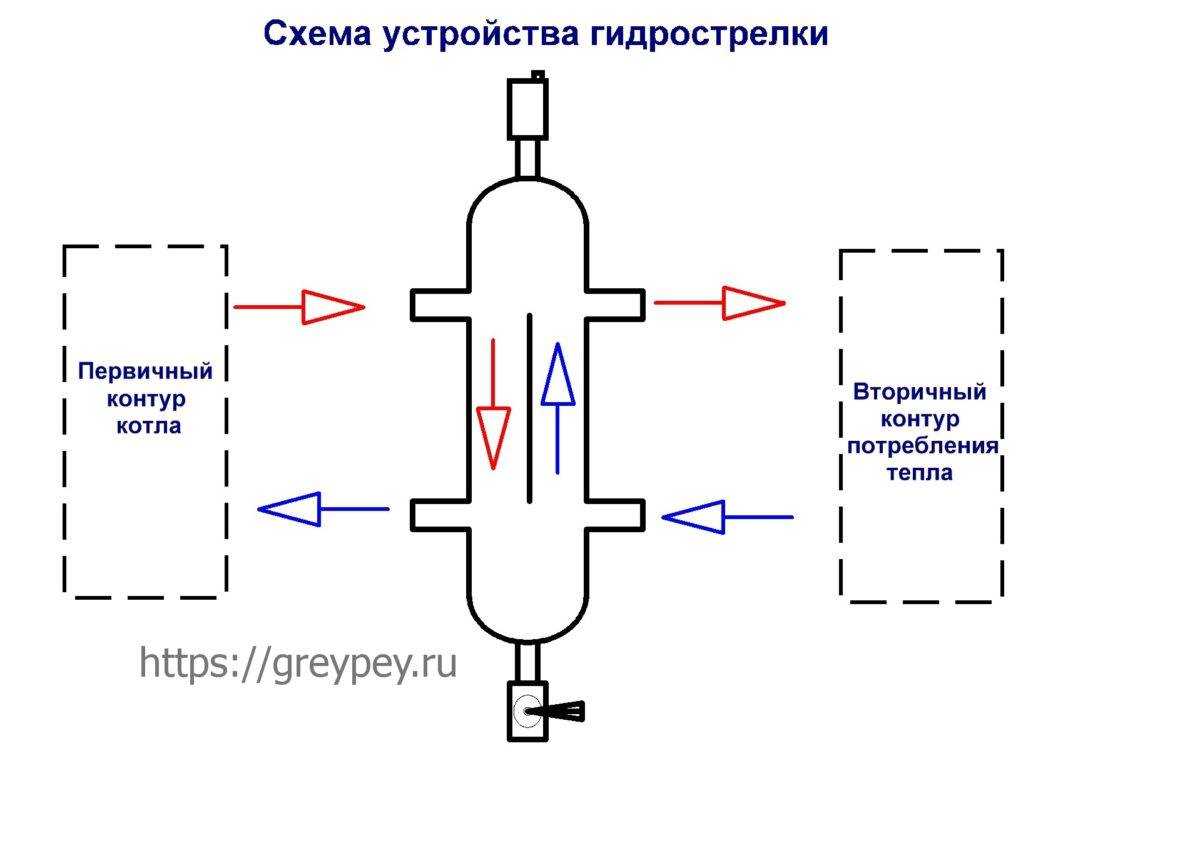

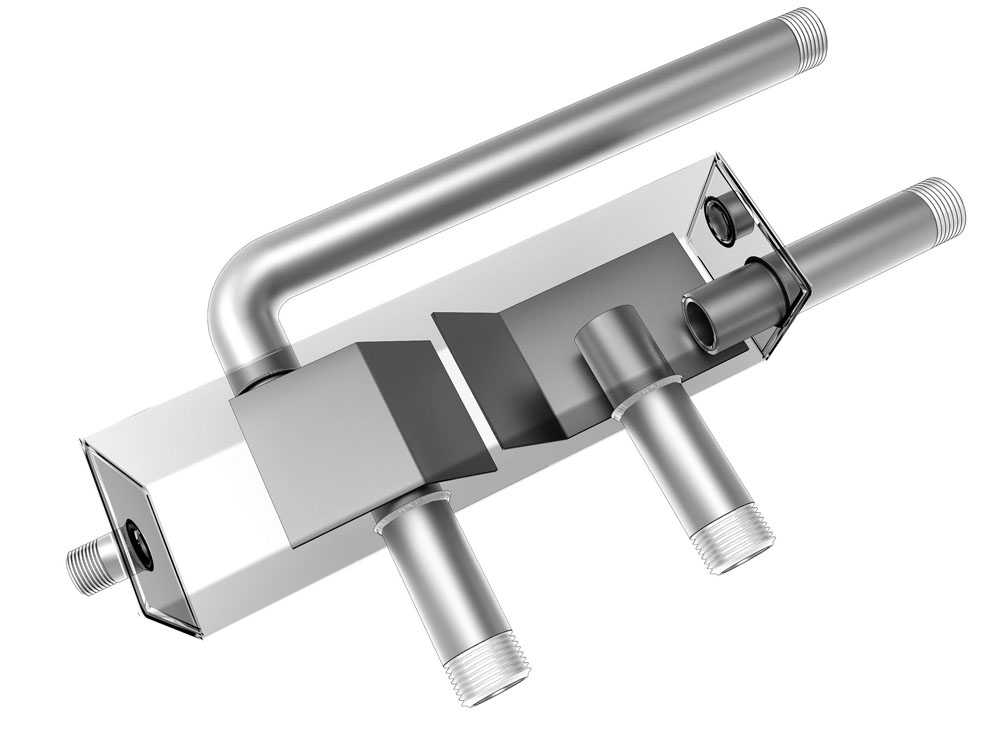

На схеме показано устройство в разрезе

Полезная информация! Для сложного оборудования требуется датчик температуры, манометр и линия для запитки системы.

Принцип работы гидрострелки в системах отопления

От скоростного режима теплоносителя зависит выбор гидрострелки. При этом буферная зона отделяет отопительную цепь и котел отопления.

Существуют следующие схемы подключения гидрострелки:

нейтральная схема работы, при которой все параметры соответствуют расчетным значениям. При этом конструкция обладает достаточной суммарной мощностью;

Использование контура теплого пола

определенная схема применяется, если котел не обладает достаточной мощностью. При недостатке расхода требуется подмес охлажденного теплоносителя. При разнице температур срабатывают термодатчики;

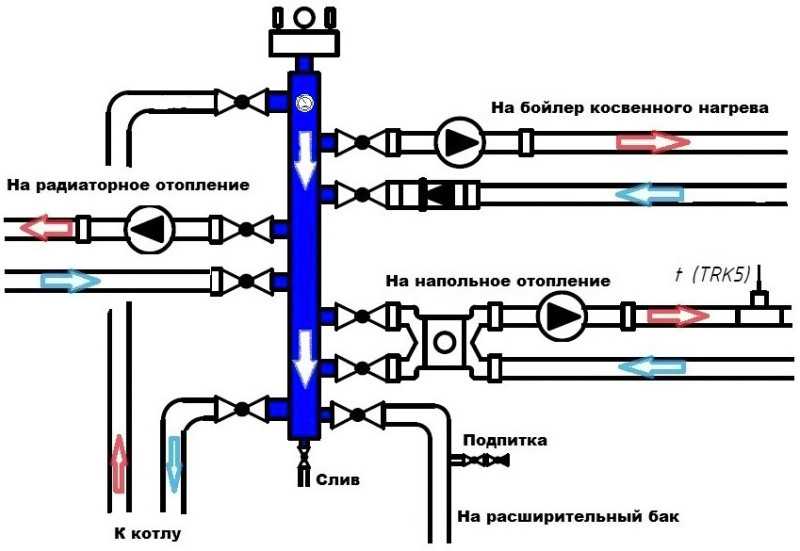

Схема системы отопления

объем потока в первичном контуре больше, чем расходование теплоносителя в второстепенной цепи. При этом отопительный агрегат функционирует в оптимальном режиме. При отключении насосов во втором контуре теплоноситель перемещается через гидрострелку по первому контуру.

Вариант использования гидрострелки

Производительность циркуляционного насоса должна быть на 10 % больше, чем напор насосов во втором контуре.

Особенности работы системы

В данной таблице продемонстрированы некоторые модели и их стоимость.

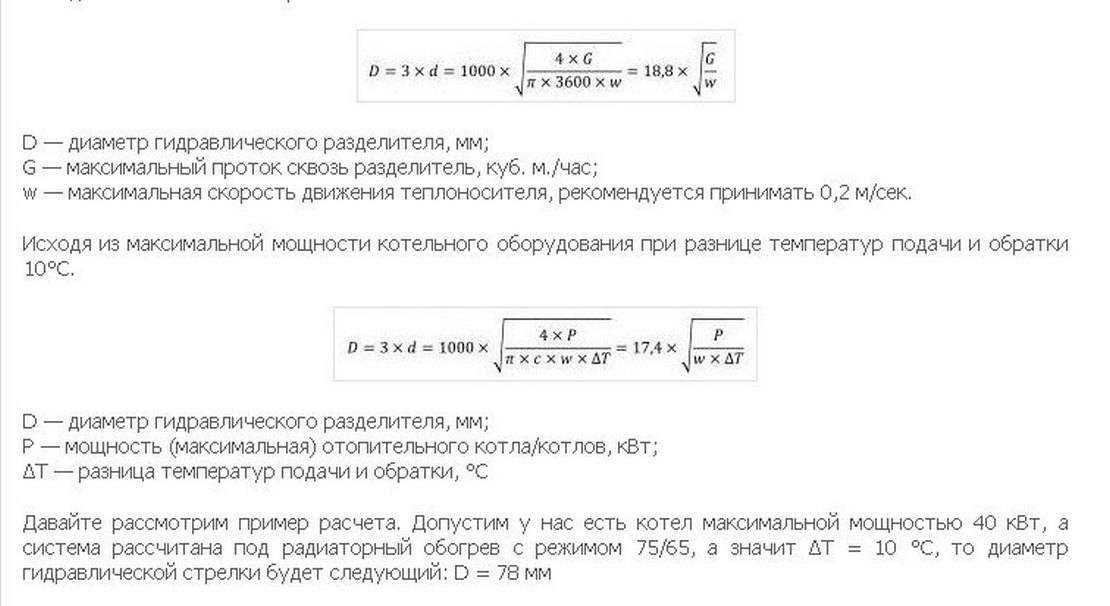

Производим расчёт гидрострелки отопления: калькулятор для определения параметров

Гидрострелка это добавочный узел системы отопления. Она обеспечивает гидродинамическую балансировку отопительной системы. При первоначальном запуске котла, при выполнении обслуживающих работ или при технической проверке, как обычно отключают насос отопления. Гидрострелка предохраняет чугунные теплообменники котлов от тепловых ударов, которые могут произойти во время проведения этих работ.

В интернете есть огромное количество сайтов, где, онлайн-калькулятор поможет вам самостоятельно рассчитать параметры гидрострелки.

Параметры, которые учитываются при выборе гидрострелки:

Мощность (суммарная всех контуров);
Общий объём воды в системе.

При покупке внимательно нужно ознакомится с паспортом и подобрать гидрострелку, соответствующую рассчитанным параметрам. Задача гидравлической стрелки выравнивать давление во всех контурах, подключённых к ней.

Производители и цены

Гидрострелку для отопления купить будет проще после ознакомления с данными из следующей таблицы. Актуальные ценовые предложения можно уточнить непосредственно перед приобретением товара. Но эта информация пригодится для сравнительного анализа с учетом разных характеристик изделий.

Таблица 1. Характеристики и средняя стоимость гидрострелок

Модель оборудования	Мощность отопительной установки в кВт (максимальная)	Цена в руб.	Примечания
GR-40-20, Gidruss (Россия)	40	3 600 — 3 800	Кубический корпус изготовлен из углеродистой стали с антикоррозийным покрытием, простейшая модель.
GRSS-60-25, Gidruss (Россия)	60	9 800 — 10 600	Корпус из нержавеющей стали, шесть патрубков, встроенная сетка для сепарации и набор крепежных кронштейнов в стандартной комплектации.
TGR-60-25х5, Gidruss (Россия)	60	10 300 — 11 800	Корпус из низколегированной стали, возможность подключения до 4 внешних контуров + отопительный.
GRSS-150-40, Gidruss (Россия)	150	15 100 — 16 400	Нержавеющая сталь, 6 патрубков.
MH50, Meibes (Германия)	135	54 600 — 56 200	Сложная конструкция со встроенными устройствами для удаления шлама и воздуха.
